Обзор материнской платы ASUS Prime Z690-A. Первое знакомство с новой платформой Intel LGA1700

Следуя своей неизменной стратегии, компания Intel примерно каждые два года представляет новую массовую настольную платформу. В 2020 году это была LGA1200, обещавшая поддержку скоростного интерфейса PCI Express 4.0, но реализовавшая ее лишь со второй итерацией этих процессоров. Они же, традиционно, производились по старому доброму 14-нм техпроцессу, представленному еще в далеком 2015-м. Пять лет в IT-сегменте срок довольно-таки большой, тем более, что конкурент уже давно предлагает продукцию, выполненную по технологическим нормам 7 нм. Не желая быть отстающей, Intel, наконец-то, представила уже свои продвинутые решения на базе хоть и тонкой, но не совсем как у других, литографии 10 нм. Как говорится, и на этом спасибо.

О процессорах Alder Lake мы поговорим в отдельных материалах, а в этом рассмотрим материнскую плату на базе чипсета Z690, представленного в рамках платформы LGA1700.

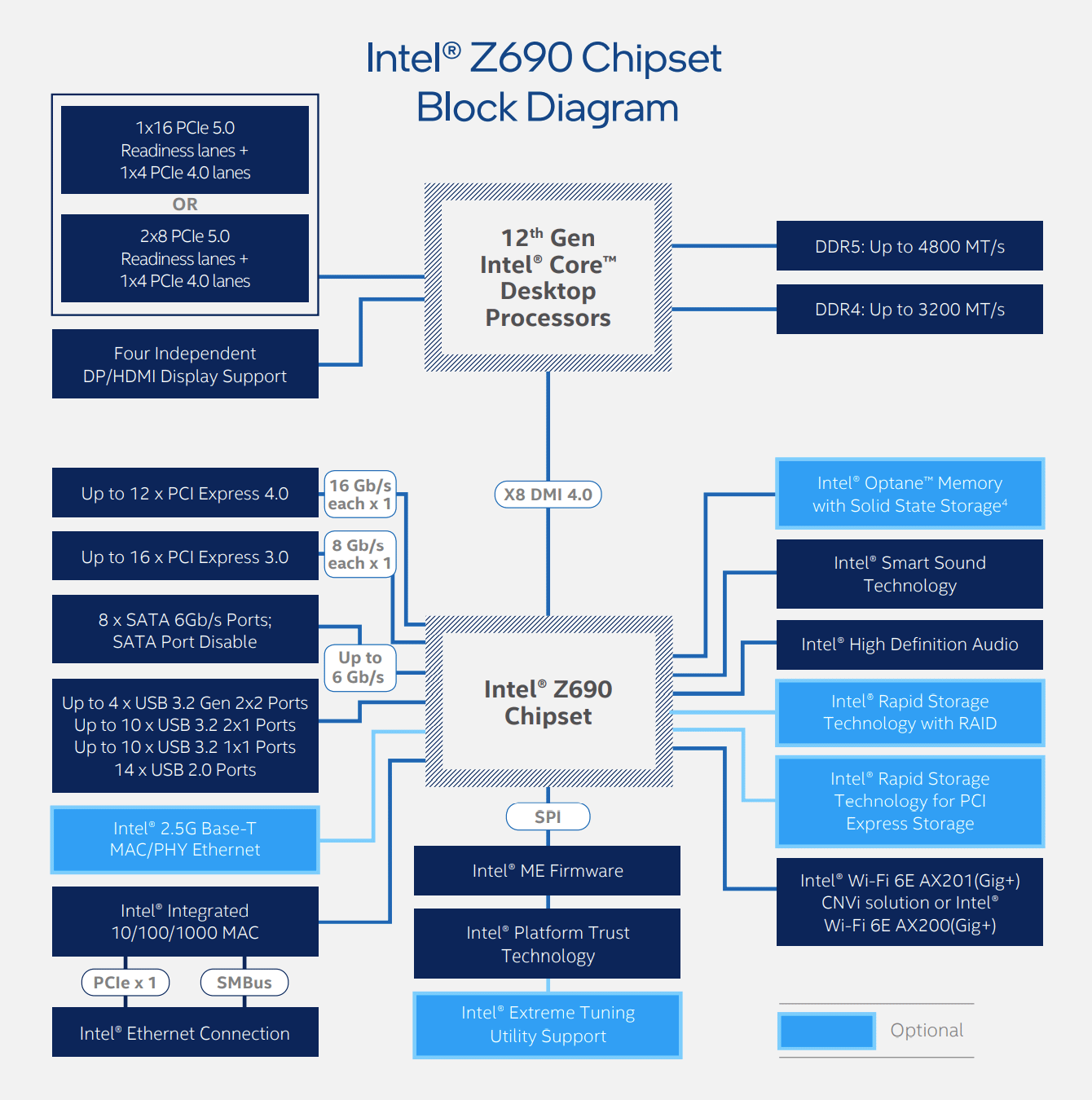

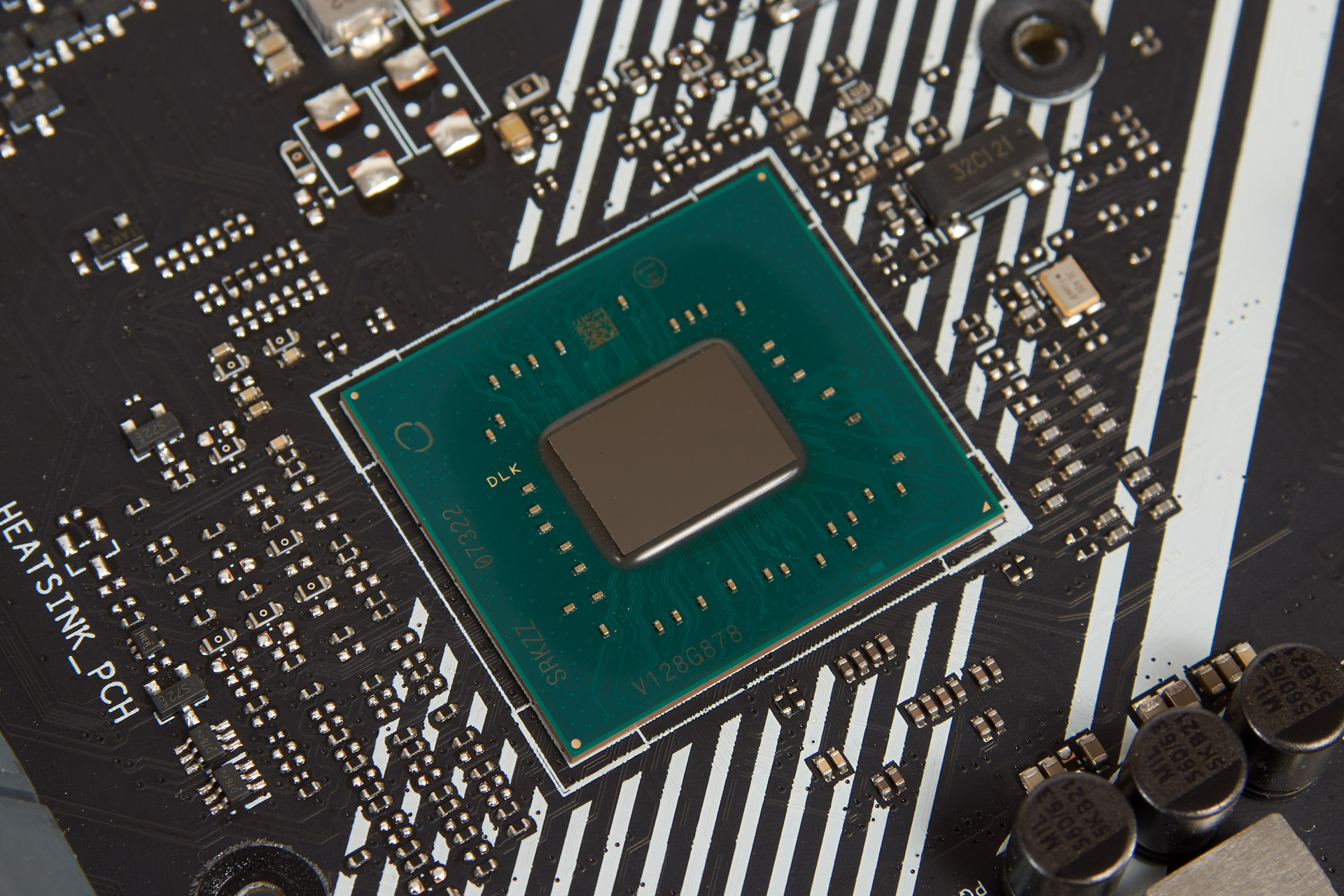

Intel Z690

Новинка, в отличие от конкурирующего чипсета AMD X570, поддерживает шину PCI Express 5.0, которая появилась в Core 12 поколения, но по сравнению с Intel Z590 лишилась возможности организовать процессорные линии в режиме x8+x4+x4+x4. Вполне возможно, что это связано с угасающей популярностью связок из нескольких видеокарт.

Intel Z690

Следующее серьезное изменение относительно предшественника — появление шины PCI Express 4.0 внутри самого чипсета и теперь можно реализовать на материнской плате несколько разъемов M.2 для установки скоростных SSD, а не одного, как это было с процессорами Core 11. Всего линий 12, но это повлекло за собой уменьшение количества PCI-E 3.0 до 16 штук, при этом общее число даже больше, чем Z590.

Модель Intel Z690 Intel Z590
Поддержка процессоров серии K + +
Поддержка разгона памяти + +
Поддерживаемая версия PCI-Express в процессорах 5.0 и 4.0 4.0
Конфигурация PCI-Express в процессорах x16+х4, x8+x8+х4 x16+х4, x8+x8+х4, x8+x4+x4+х4
Количество линий PCI-Express 4.0 12
Количество линий PCI-Express 3.0 16 24
Количество портов USB 14 14
Конфигурация USB 3.2 Gen 2x2 4 3
Конфигурация USB 3.2 Gen 2x1 10 10
Конфигурация USB 3.2 Gen 1x1 10 10
Конфигурация USB 2.0 14 14
Количество каналов SATA 6Gb/s 8 6
RAID 0, 1, 5, 10 + +
Поддержка Intel Optane + +
Поддержка Intel Thunderbolt 4 + +
Интегрированная сеть Wi-Fi 6E AX211 + +
Intel Smart Sound + +
TDP, Вт 6 6

Также было увеличено число поддерживаемых интерфейсов USB 3.2 Gen2x2 и… SATA 6Gb/s. С первым понятно, прогресс на месте не стоит, но вот второе объяснить сложно, учитывая повальный переход на NVMe-накопители.

ASUS Prime Z690-A

Платы серии Prime позиционируются компанией ASUS как рядовые решения, предназначенные сборщикам и нетребовательным пользователям. Это продукты с базовой функциональностью, лишенные обильного количества органов управления, POST-индикатора и, как правило, ничем особенным не выделяются.

ASUS Prime Z690-A

Рассматриваемая модель Prime Z690-A не является исключением.

Модель ASUS Prime Z690-A
Официальная страница продукта Prime Z690-A
Чипсет Intel Z690
Процессорный разъём Socket LGA 1700
Процессоры Core 12 Gen, Pentium Gold, Celeron (Alder Lake)
Память 4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800, 5000–6000 (OC)
Слоты PCI-E 1 x PCI Express 5.0 x16 — CPU
1 x PCI Express 3.0 x16 (x4) — Z690
1 x PCI Express 3.0 x4, 2 x PCI Express 3.0 x1 — Z690
M.2 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280/22110) — 12 Gen CPU
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — Z690
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) — Z690
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) — Z690
Встроенное видеоядро (в процессоре) Intel UHD 770
Видеоразъёмы DisplayPort 1.4, HDMI 2.1
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2
Порты USB 1 х 3.2 Gen 2x2 (1 разъём на задней панели Type-C)
5 х 3.2 Gen 2 (2 разъёма на задней панели Type-A, 1 разъём на задней панели Type-C), 6 х 3.2 Gen 1 (4 разъёма на задней панели Type-A)
4 x 2.0
Serial ATA 4 x SATA 6 Гбит/с (Z690)
RAID 0, 1, 5, 10 (SATA, Z690)
Встроенный звук Codec — Realtek ALC S1220A
S/PDIF Оптический (выход)
Сетевые возможности Intel I225-V (2.5 Gigabit Ethernet)
COM 1 (внутренний)
LED Addressable Header 3x Gen 2
LED RGB Header 1
TPM
UEFI UEFI AMI BIOS, 256 Mb
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Armoury Crate, Aura Sync, Fan Xpert 4, M.2 Q-Latch, Q-LED (CPU, DRAM, VGA, Boot Device LED), Thunderbolt header
Цена в рознице, $ н/д

Как видим, несмотря на позиционирование платы, она весьма функциональна, лишь отсутствие модуля Wi-Fi портит общее впечатление о продукте.

Комплектация

«Материнка» поставляется в небольшой коробке, выполненной в серых тонах. На лицевой стороне изображена сама плата и ее ключевые особенности, а на обратной — ее характеристики.

ASUS Prime Z690-AASUS Prime Z690-A

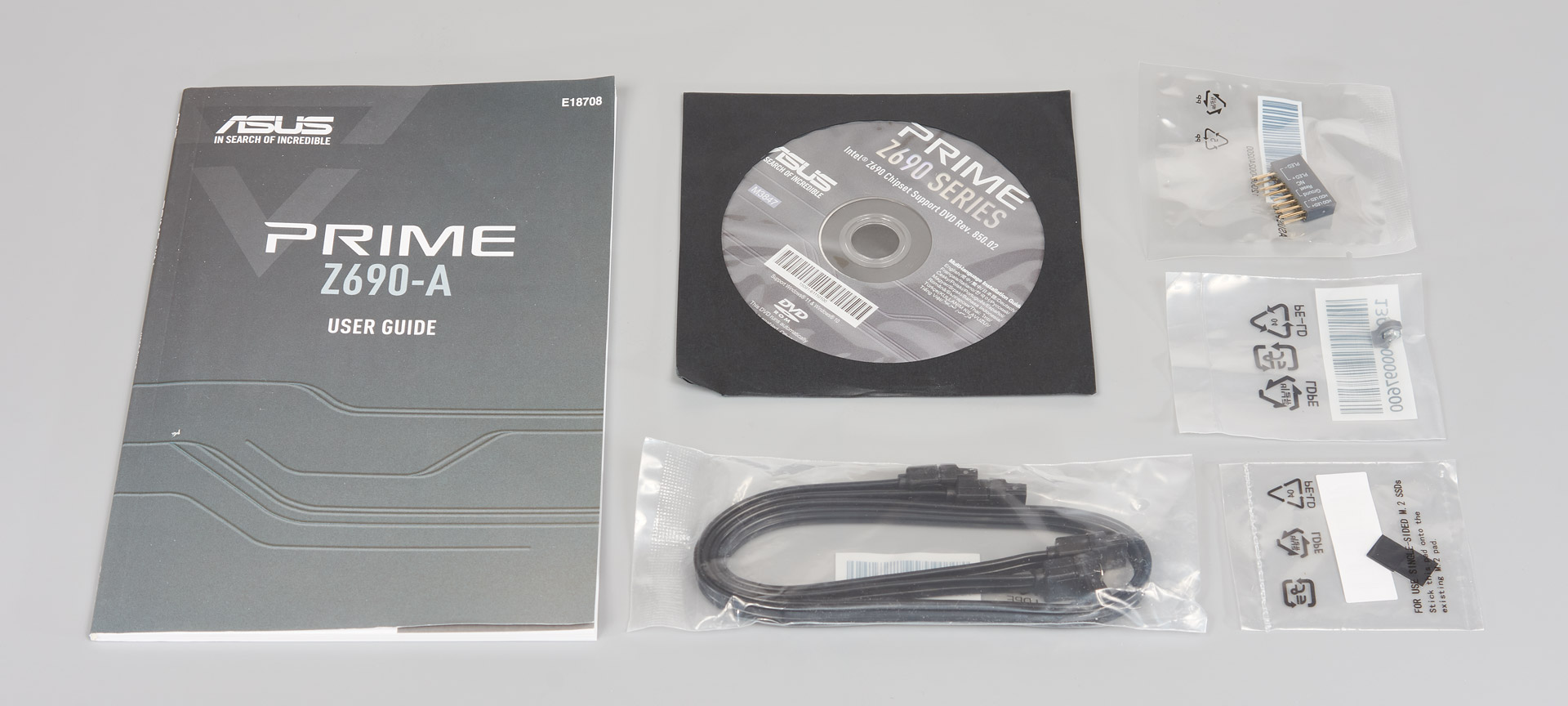

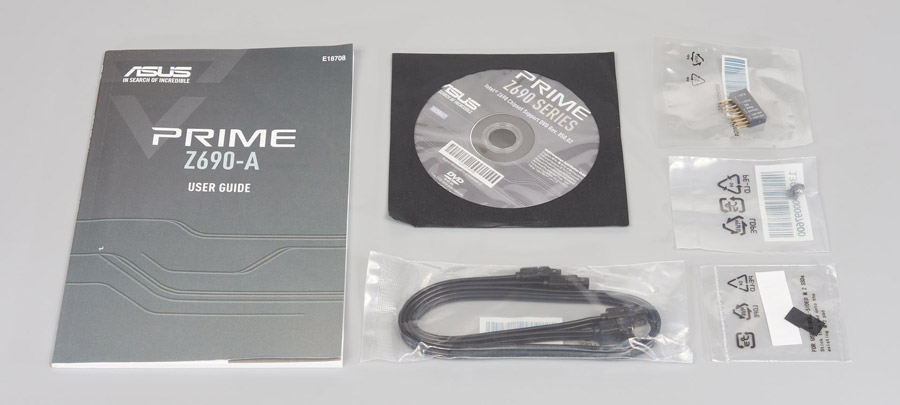

В комплекте присутствуют:

  • руководство пользователя (на английском языке);
  • диск с драйверами и фирменным ПО;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • стойка для устройств формата M.2;
  • две резиновые прокладки под накопители M.2 с клейкой основой;
  • колодка Q-Connector.

ASUS Prime Z690-A

Функциональность

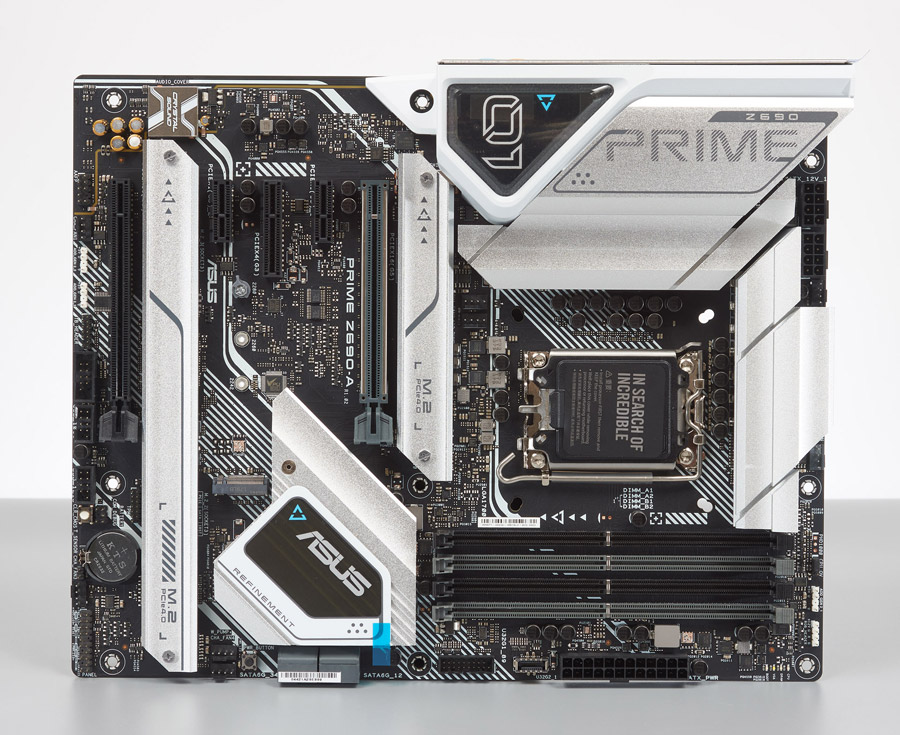

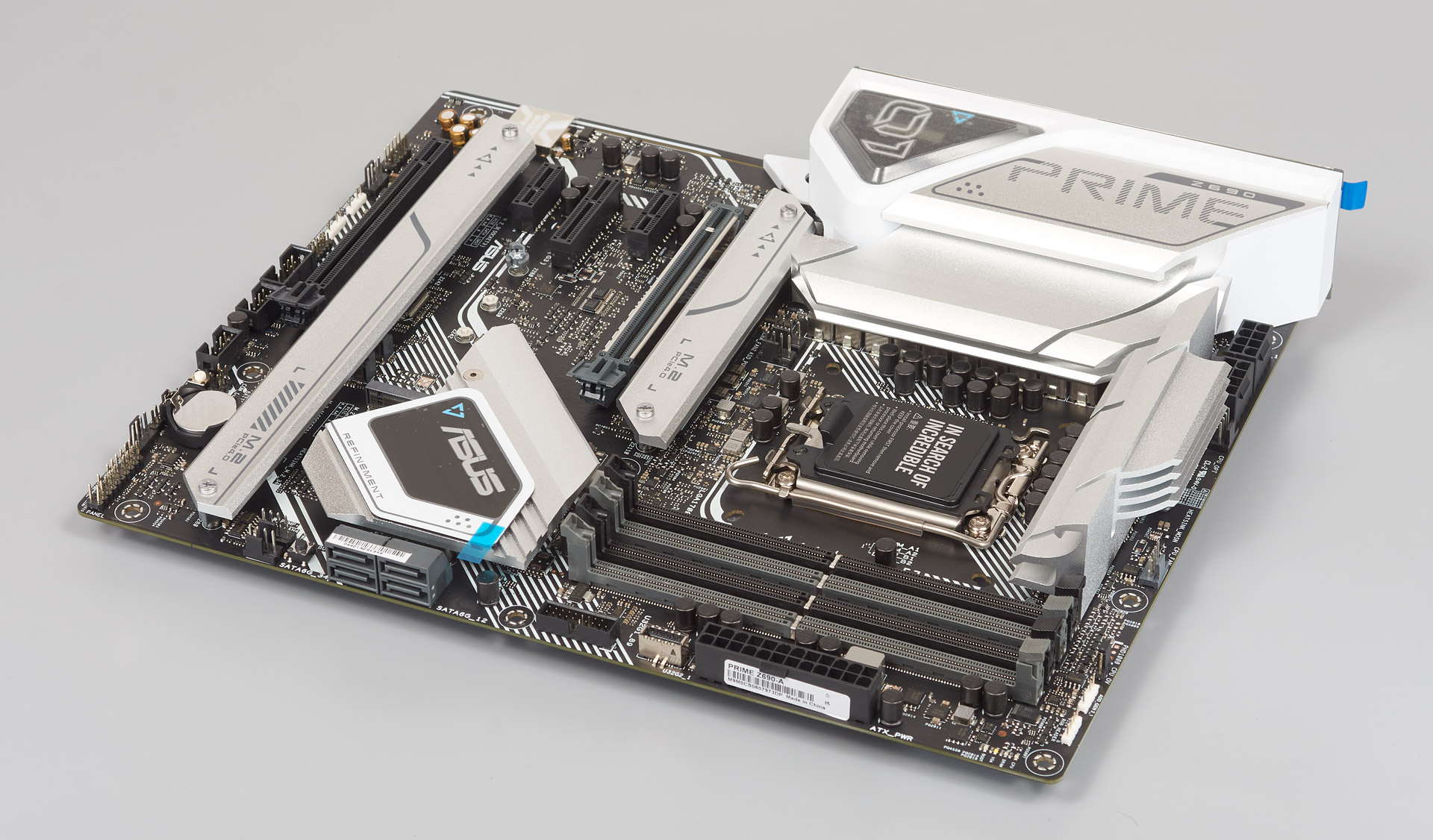

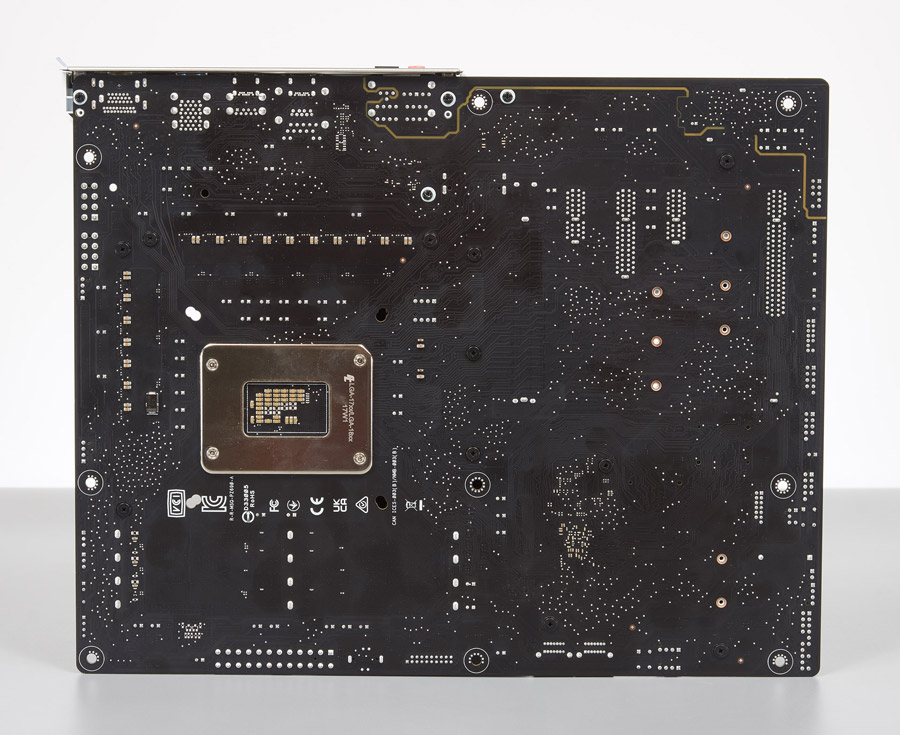

Внешне плата выглядит, как и положено представителю серии Prime, спокойно и неагрессивно: черный текстолит дополняют серебристые элементы охлаждения и декоративные белые вставки. Добавилось больше плавных обводов, чем было ранее. Prime Z690-A стандартного форм-фактора ATX с девятью точками крепления, которые после сборки системы не позволят плате провисать со стороны разъемов.

ASUS Prime Z690-AASUS Prime Z690-A

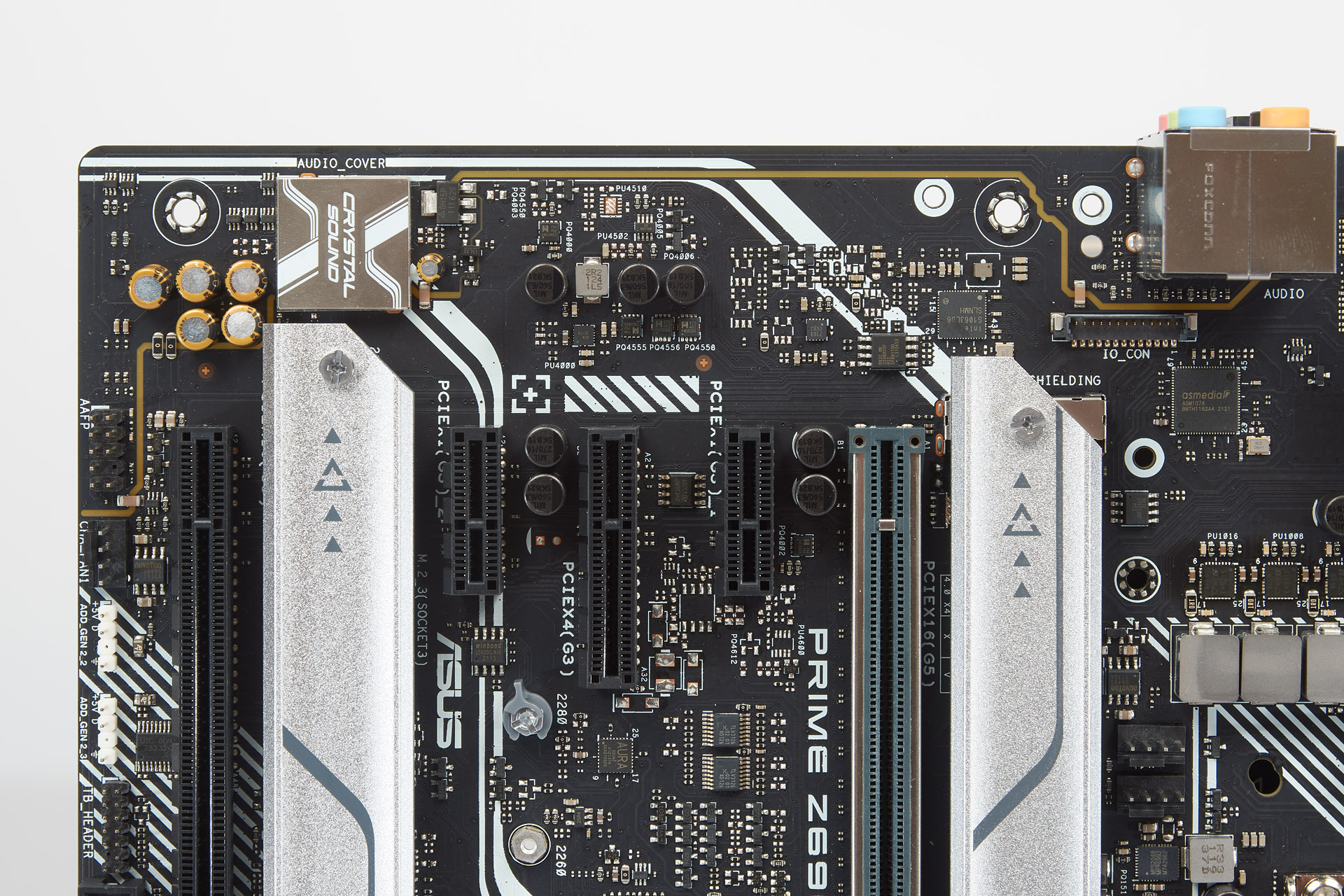

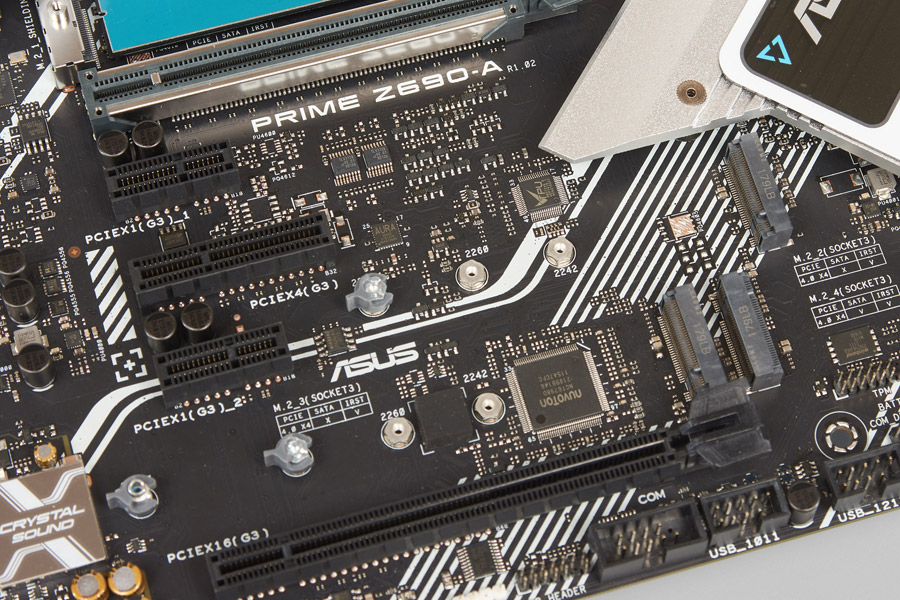

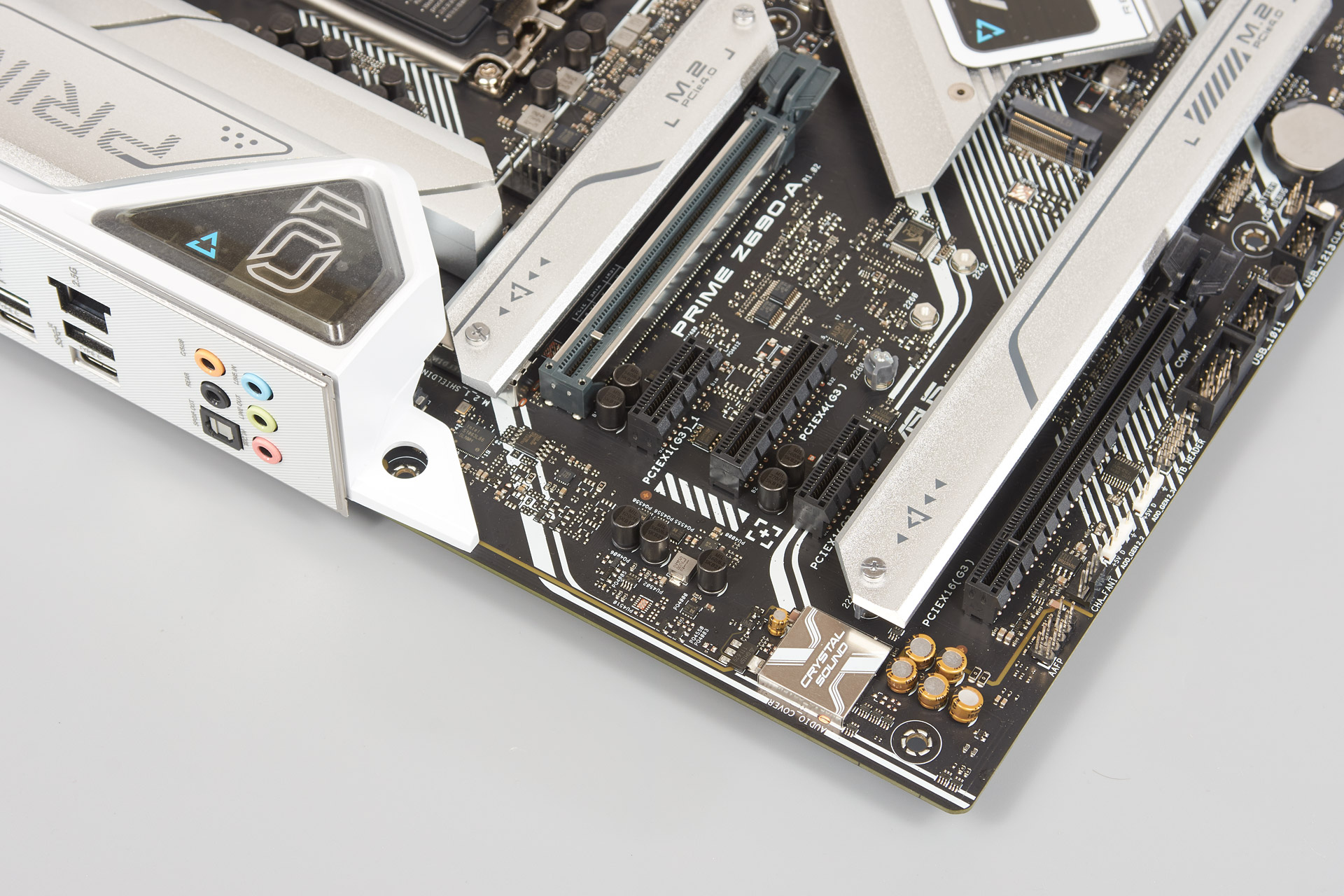

Графический слот PCI-E x16 усилен, находится далеко от задней панели и проблем с габаритными системами охлаждения процессора возникнуть не должно. На краю платы есть еще один разъем PCI-E х16 с подведенными четырьмя линиями скоростного интерфейса от чипсета, один PCI-E х4 и пара PCI-E x1.

ASUS Prime Z690-A

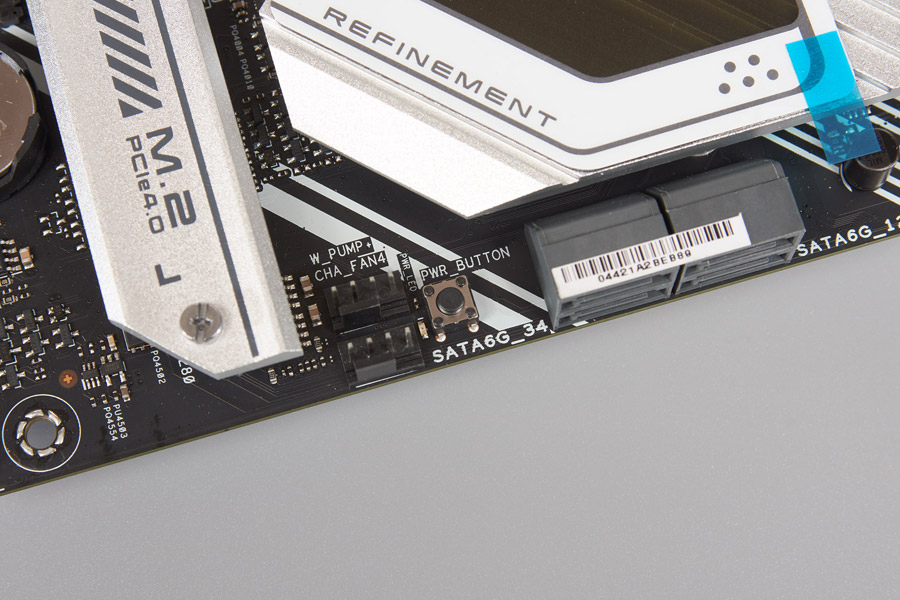

Стандартная дисковая подсистема ограничена четырьмя портами SATA 6Gb/s горизонтального расположения, тогда как у той же предшественницы Prime Z590-A было на два больше. Несильно много, но вполне достаточно для рядовой сборки.

ASUS Prime Z690-A

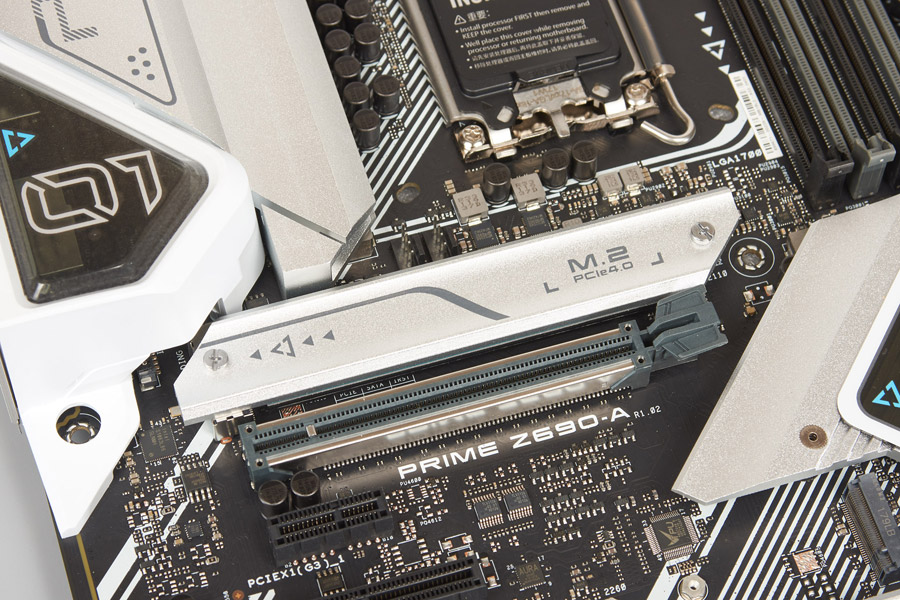

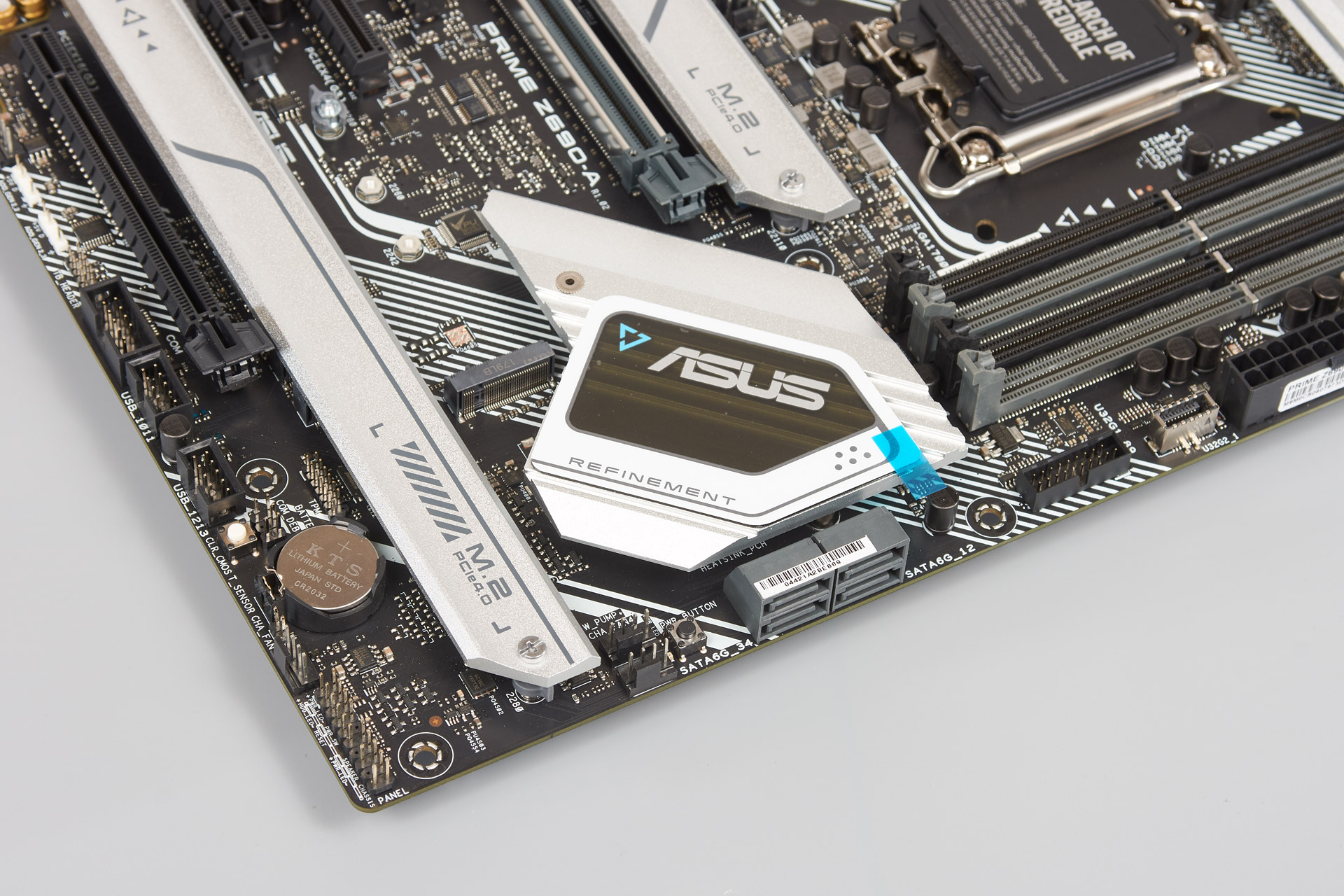

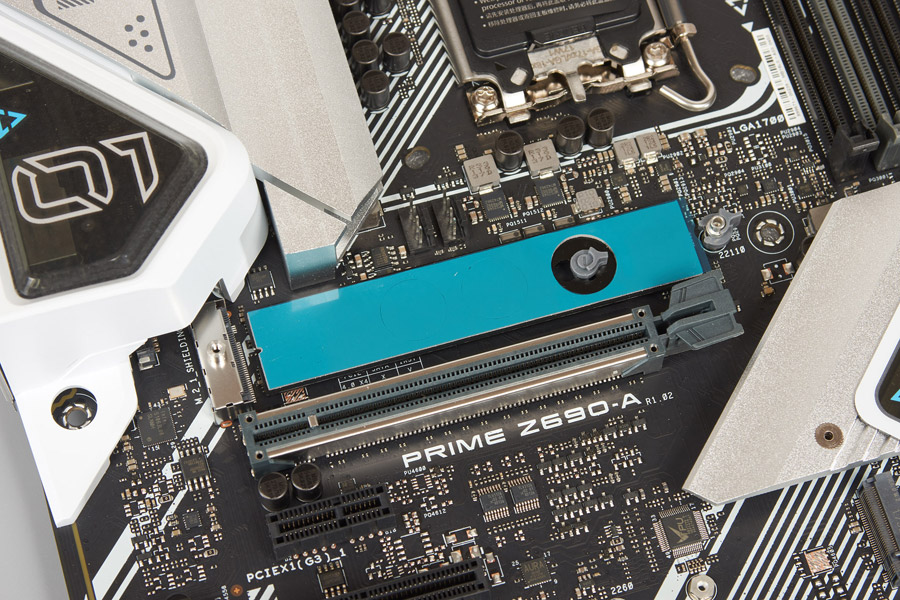

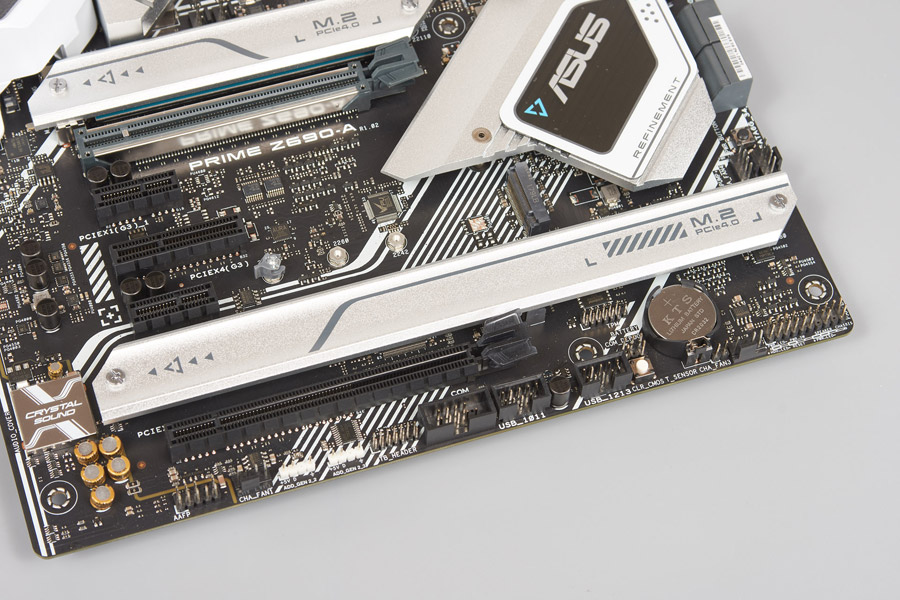

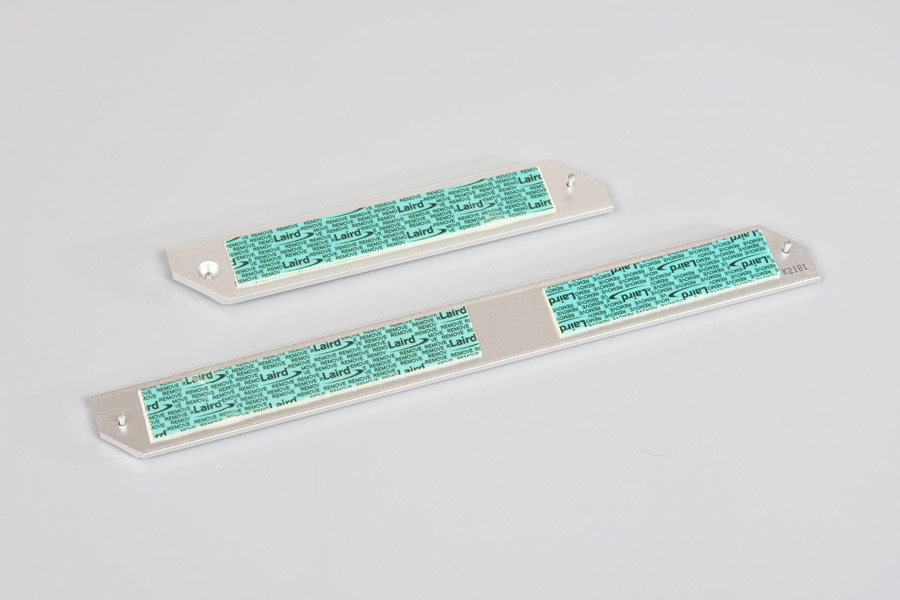

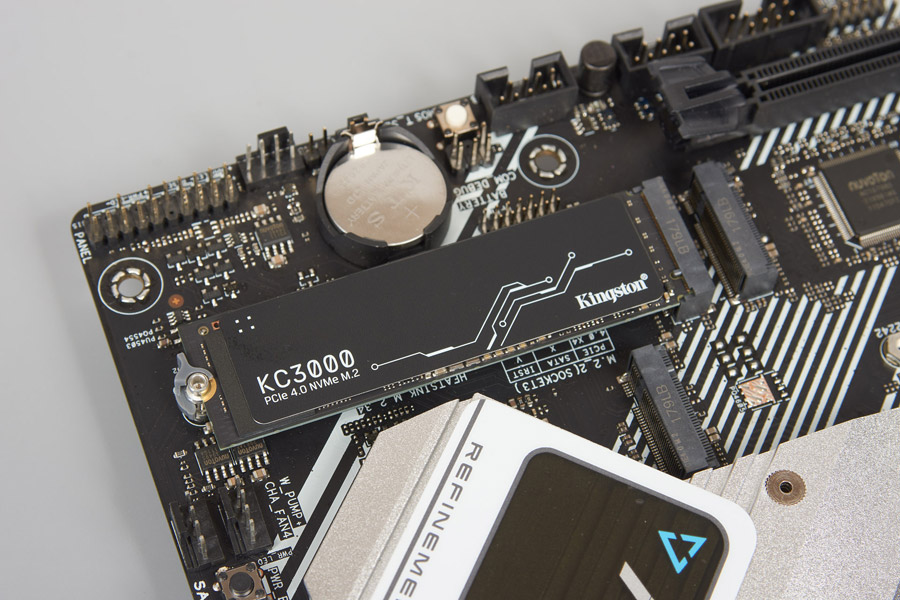

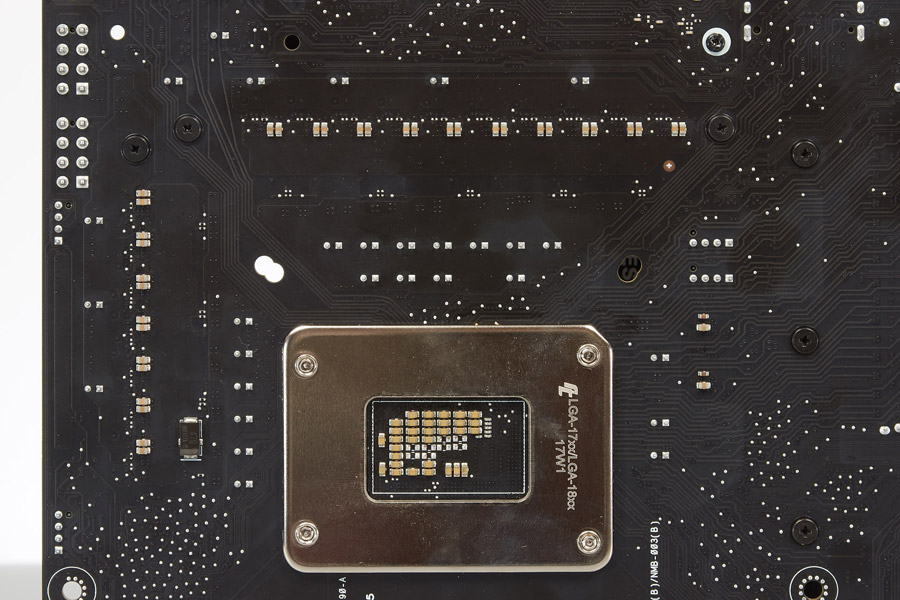

А вот количество разъемов M.2 теперь увеличили до четырех, все с поддержкой PCI Express 4.0, при чем, три из них оснащены радиаторами с предустановленными термопрокладками. Подключенный к процессору интерфейс дополнен металлической пластиной для лучшего охлаждения накопителя с обратной стороны.

ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A

Каждый разъем, в зависимости от типоразмера, оснащен одной или двумя стойками с фирменным креплением SSD, которое представляет собой пластиковый поворотный рычажок, облегчающий монтаж накопителей.

ASUS Prime Z690-A

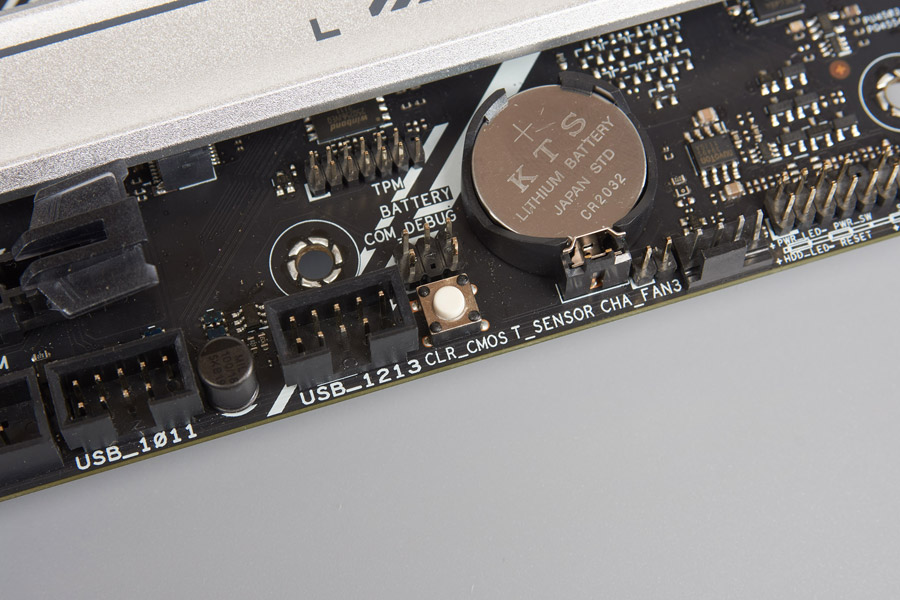

В помощь при сборке и настройке ПК предусмотрен набор индикаторов Q-LED, сигнализирующий о состоянии системы при старте платы. В этом также могут помочь кнопки включения и сброса настроек прошивки. Последнее вполне может пригодиться при разгоне.

ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A

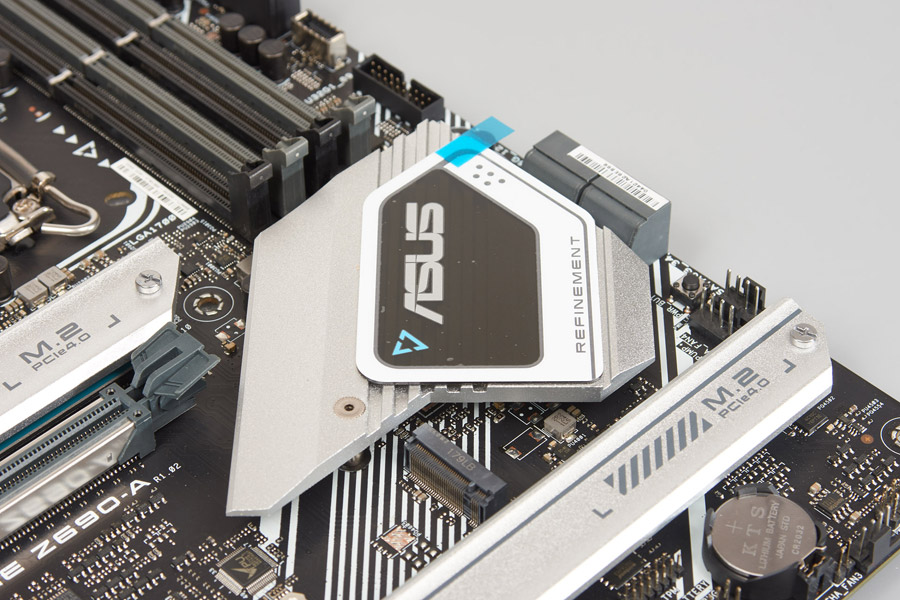

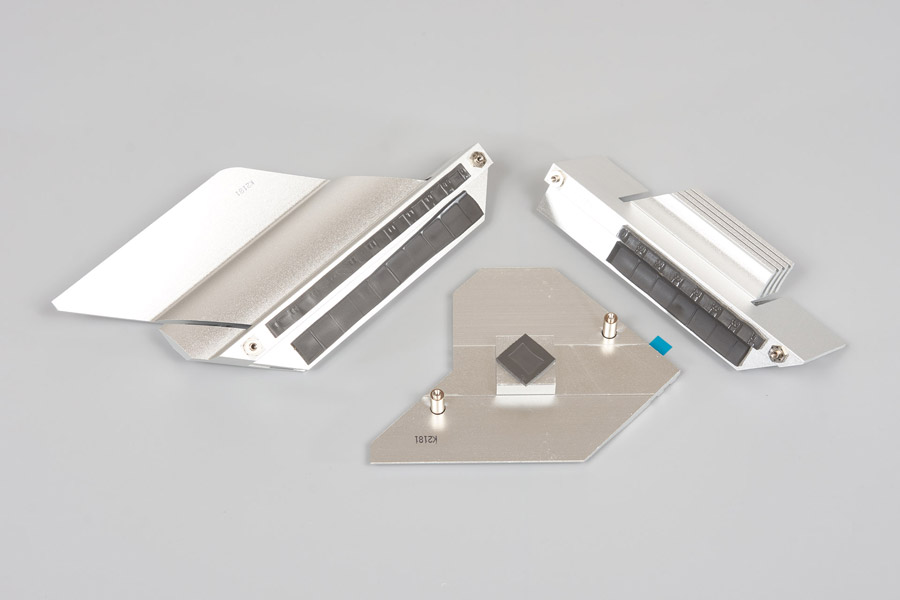

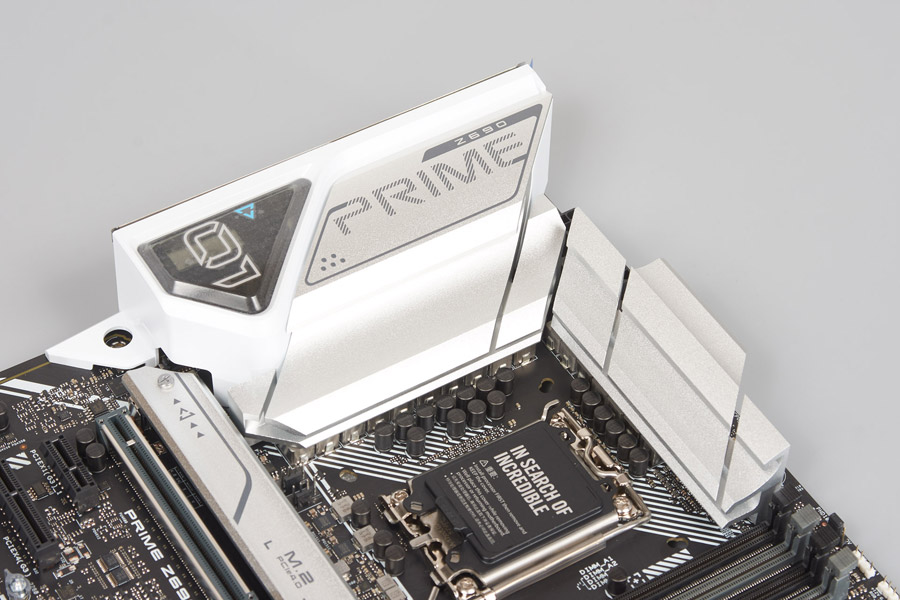

Система охлаждения представлена крупными радиаторами на преобразователе питания процессора и пластинкой приличного размера на чипсете. Радиатор на VRM обладает небольшим количеством ребер для увеличения площади рассеивания тепла, а также вырезом для лучшей совместимости с процессорными кулерами.

ASUS Prime Z690-AASUS Prime Z690-A

На всех охладителях присутствуют толстые термопрокладки, обеспечивающие неплохой контакт, но на силовых сборках видна площадь покрытия впритык.

ASUS Prime Z690-AASUS Prime Z690-A

Для организации активного охлаждения на плате предусмотрено семь 4-контактных разъемов, позволяющих подключить вентиляторы с ШИМ-управлением, и один коннектор, рассчитанный на помпу, мощность которой может достигать 36 ватт.

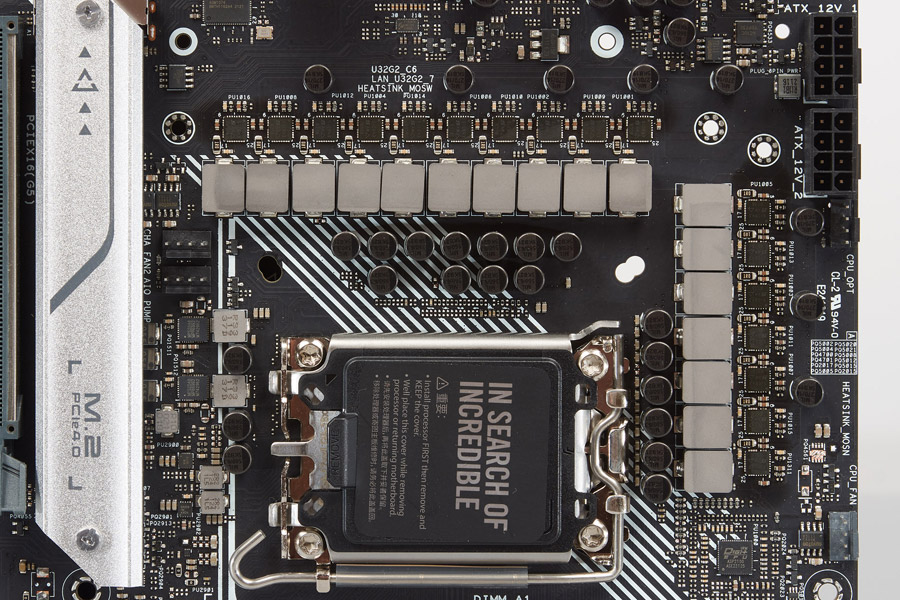

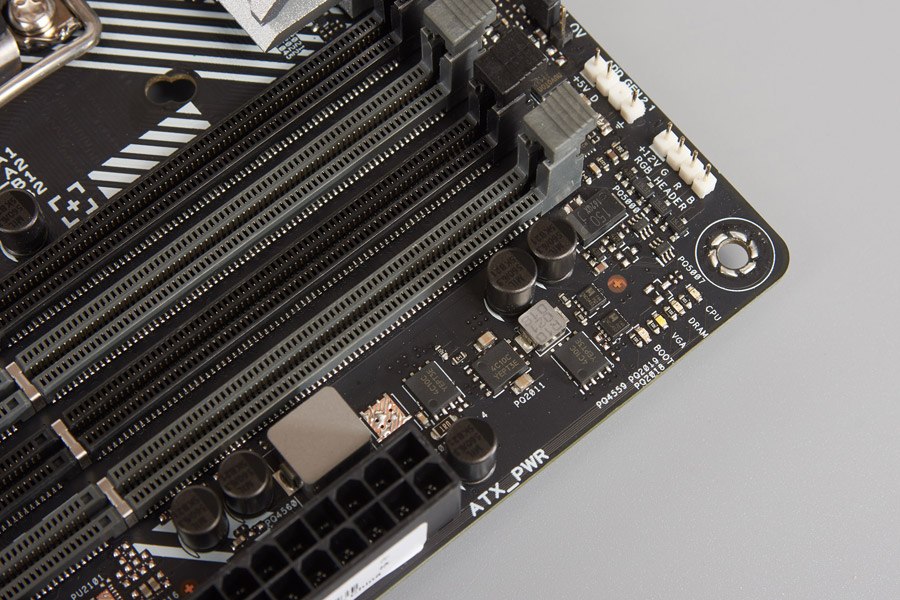

Преобразователь питания процессора построен по схеме 16+1, для процессора и графического ядра соответственно, на базе элементов Vishay SiC643 и управляется контроллером Digi+ ASP2100. Еще пару фаз расположили в аккурат под сокетом, возле первого разъема M.2. Подвод питания осуществляется через два разъема EPS12V.

ASUS Prime Z690-AASUS Prime Z690-A

Звуковая подсистема реализована на базе кодека Realtek ALC S1220A, накрытого металлическим экраном, и отделена от остальной части платы изолирующим зазором.

ASUS Prime Z690-A

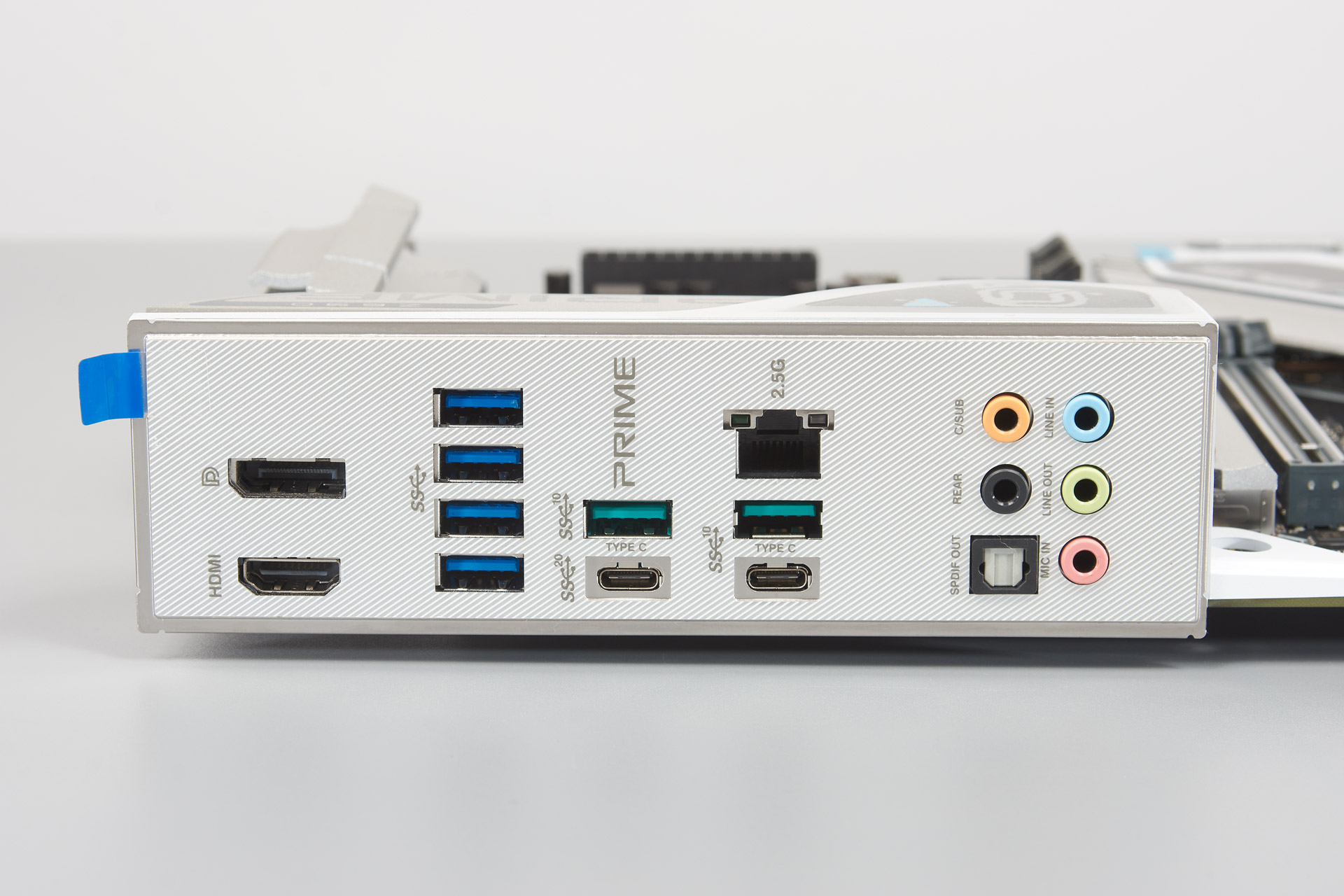

На задней панели скромно приютились два цифровых видеовыхода, четыре USB 3.2 Gen1, два USB 3.2 Gen2 и два USB 3.2 Gen2x2 Type-C, сетевой и аудиоразъемы, включая оптический S/PDIF.

ASUS Prime Z690-A
