Обзор материнской платы ASUS Prime Z690-A. Первое знакомство с новой платформой Intel LGA1700

Настройки UEFI

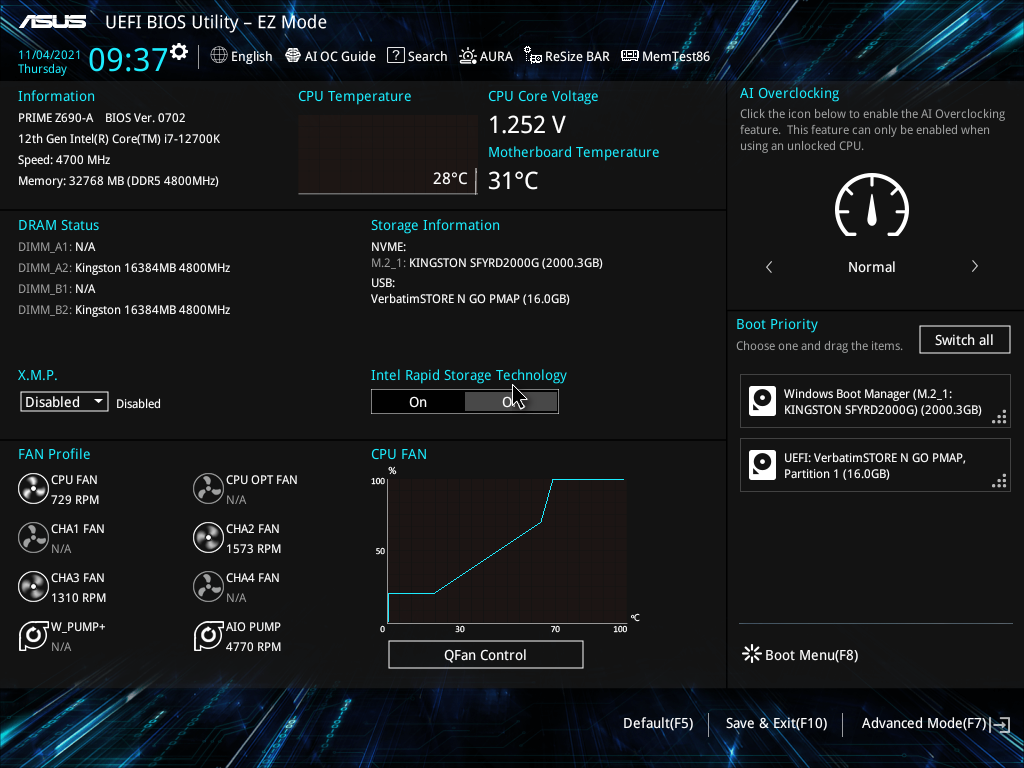

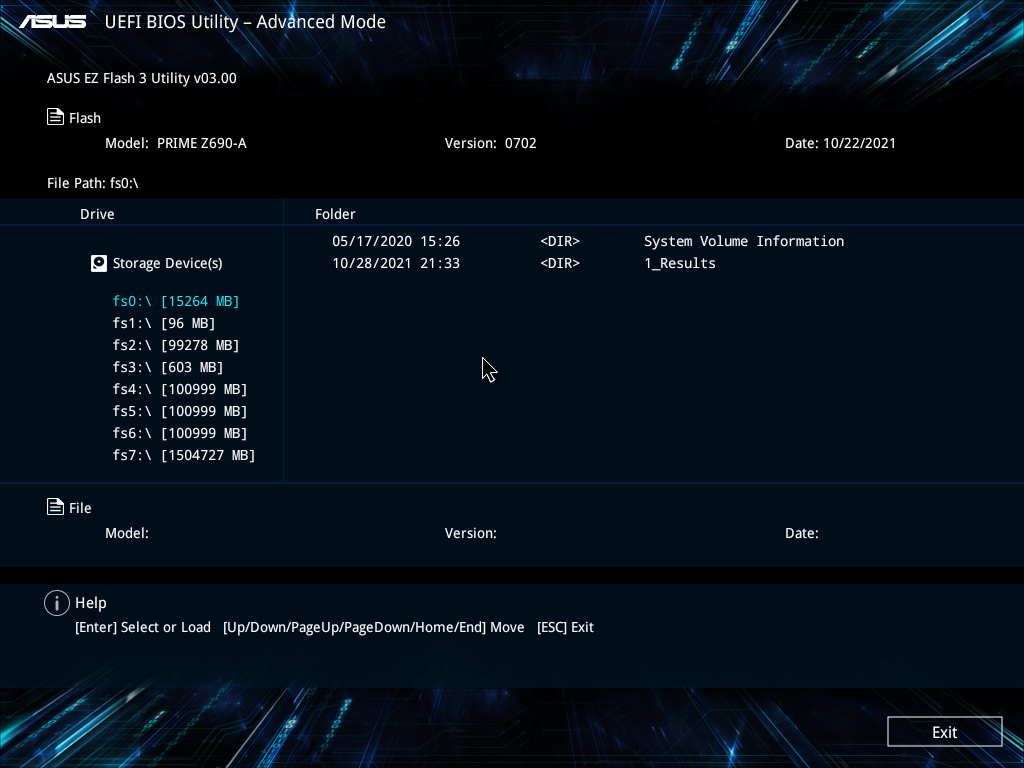

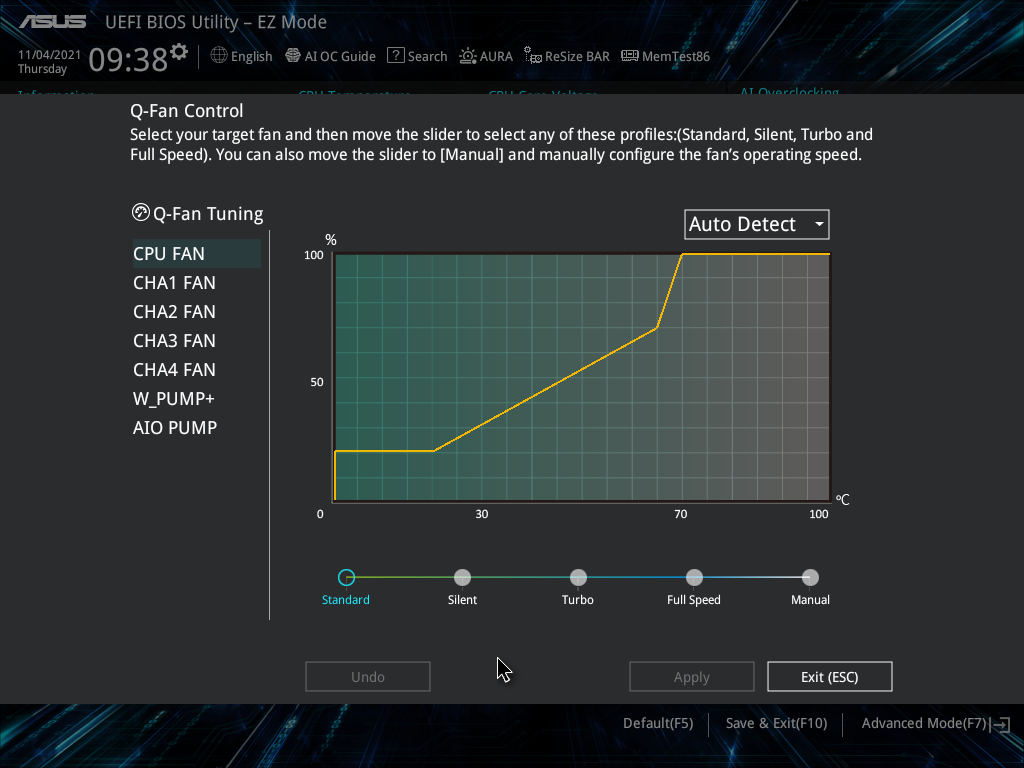

Тестирование платы осуществлялось с версией UEFI 0702, которая была прошита встроенной утилитой EZ Flash. При первом входе в прошивку нас приветствует облегченный режим EZ Mode, где можно просмотреть информацию о системе, настроить загрузку с накопителей и скорректировать работу вентиляторов, включить ReSize BAR, если установлена современная видеокарта.

ASUS Prime Z690-AASUS Prime Z690-A

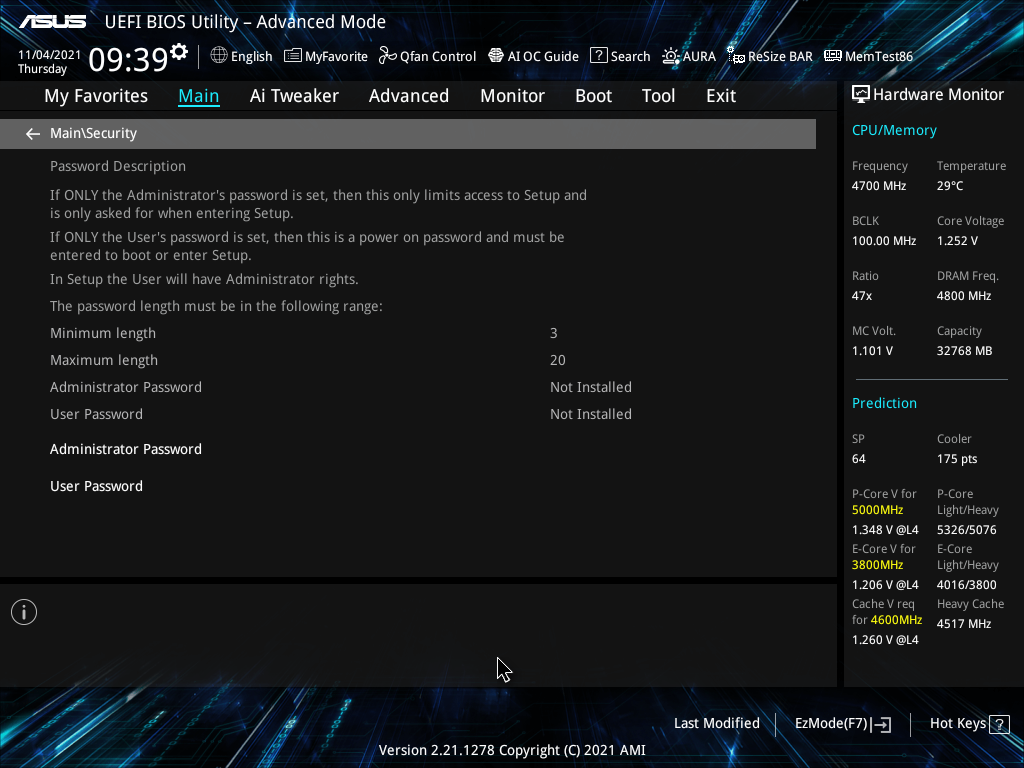

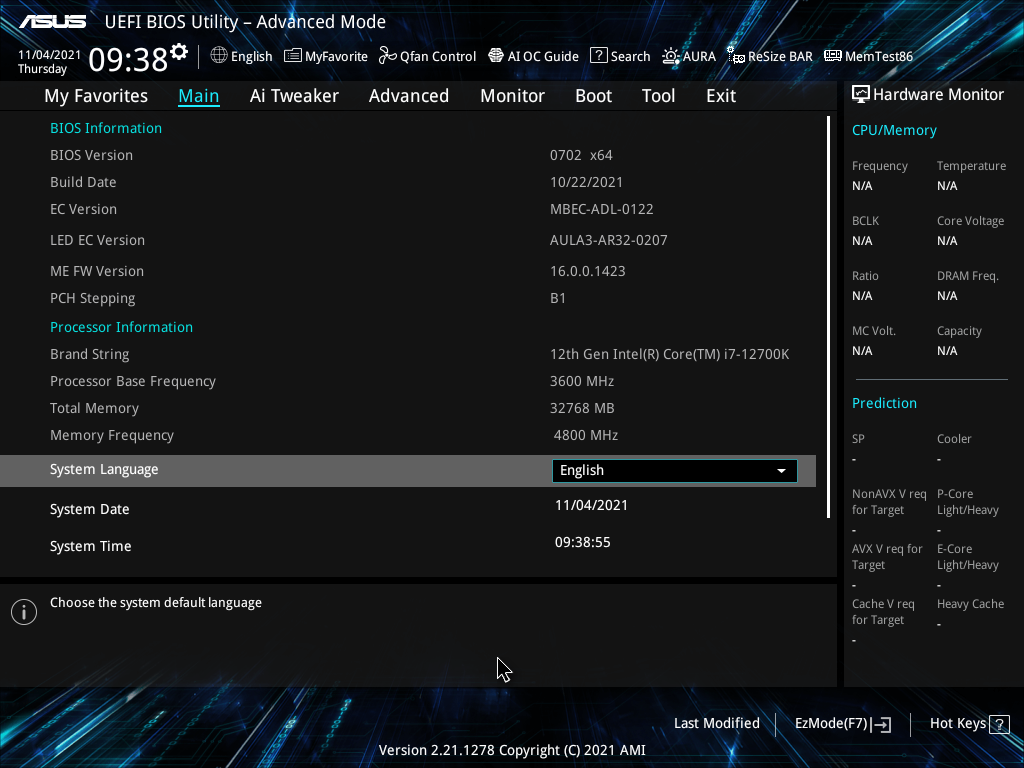

После нажатия F7 переходим в привычный режим и сразу попадем в раздел Main, в котором собрана информация о системе и находятся параметры администрирования.

ASUS Prime Z690-AASUS Prime Z690-A

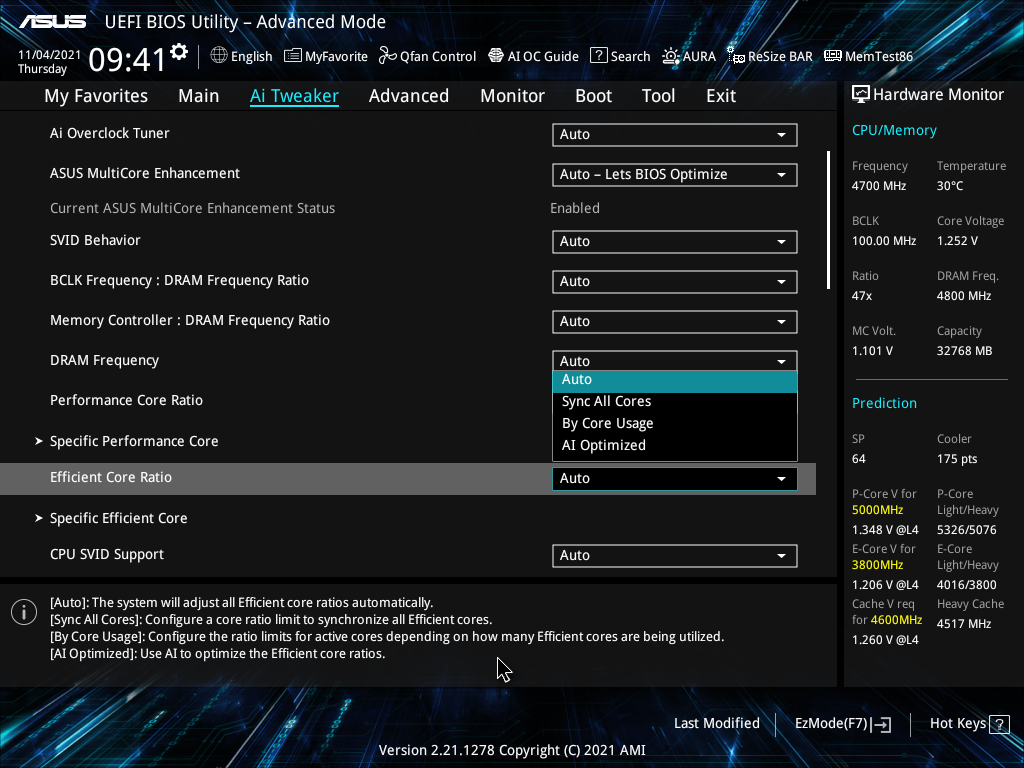

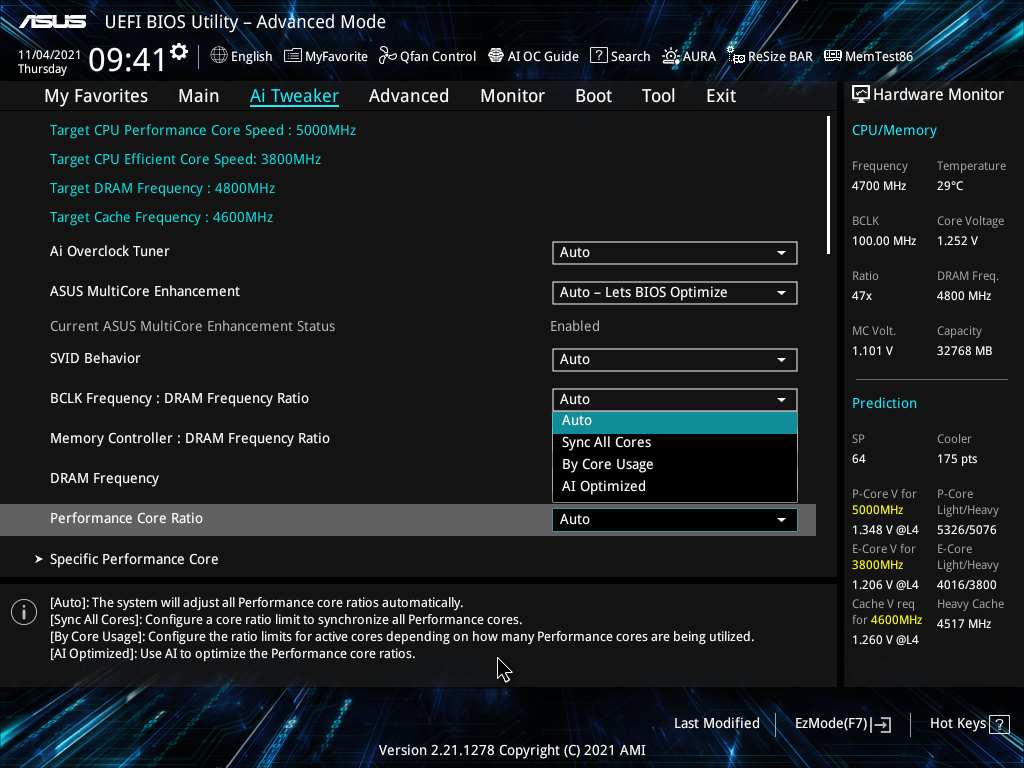

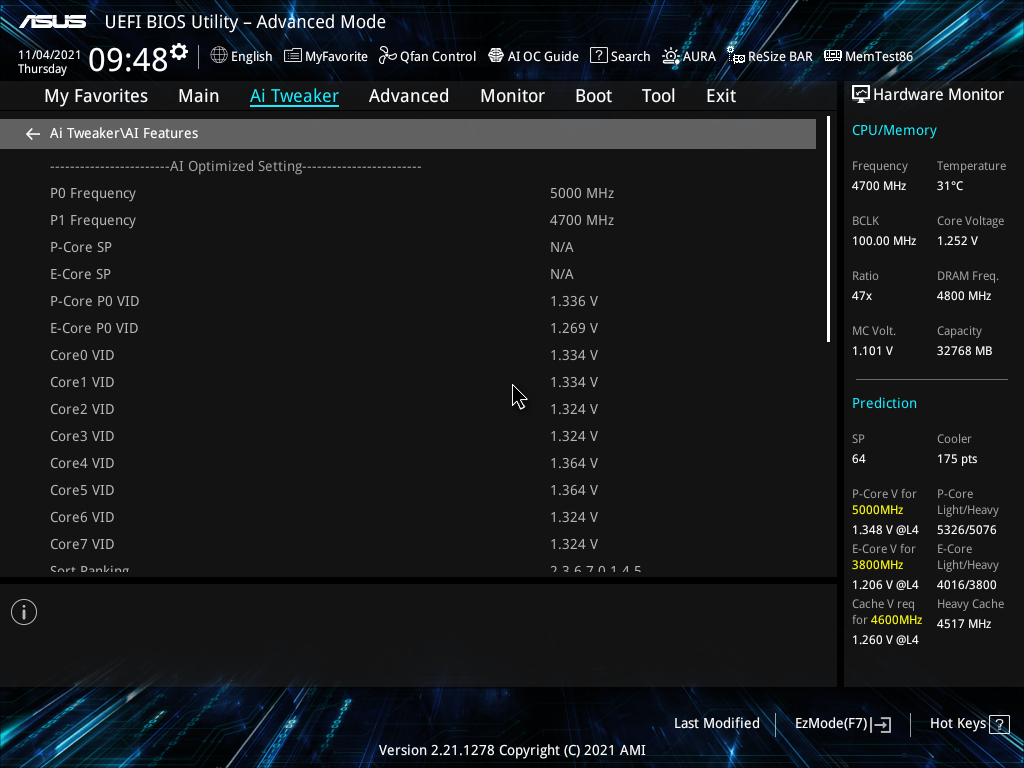

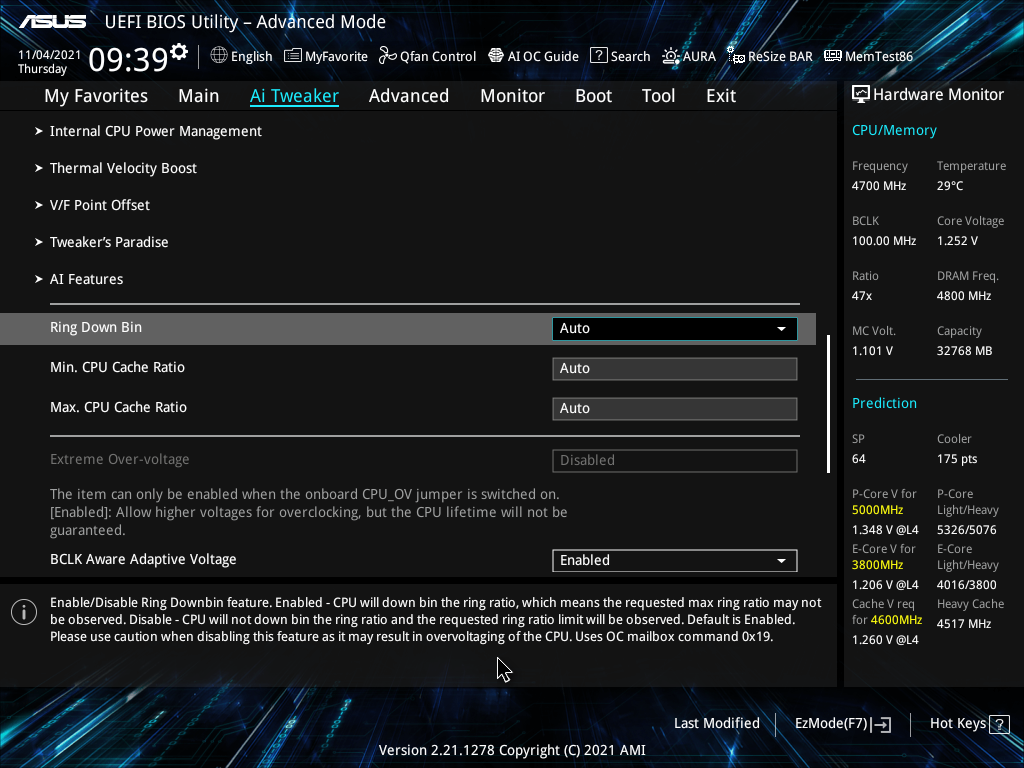

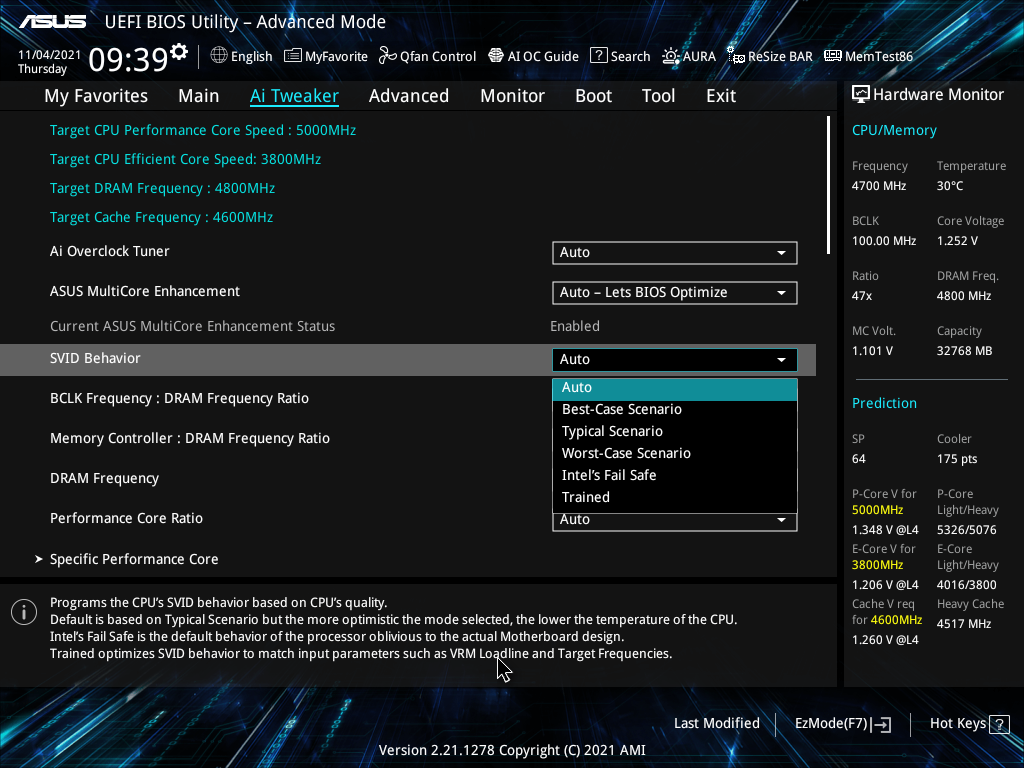

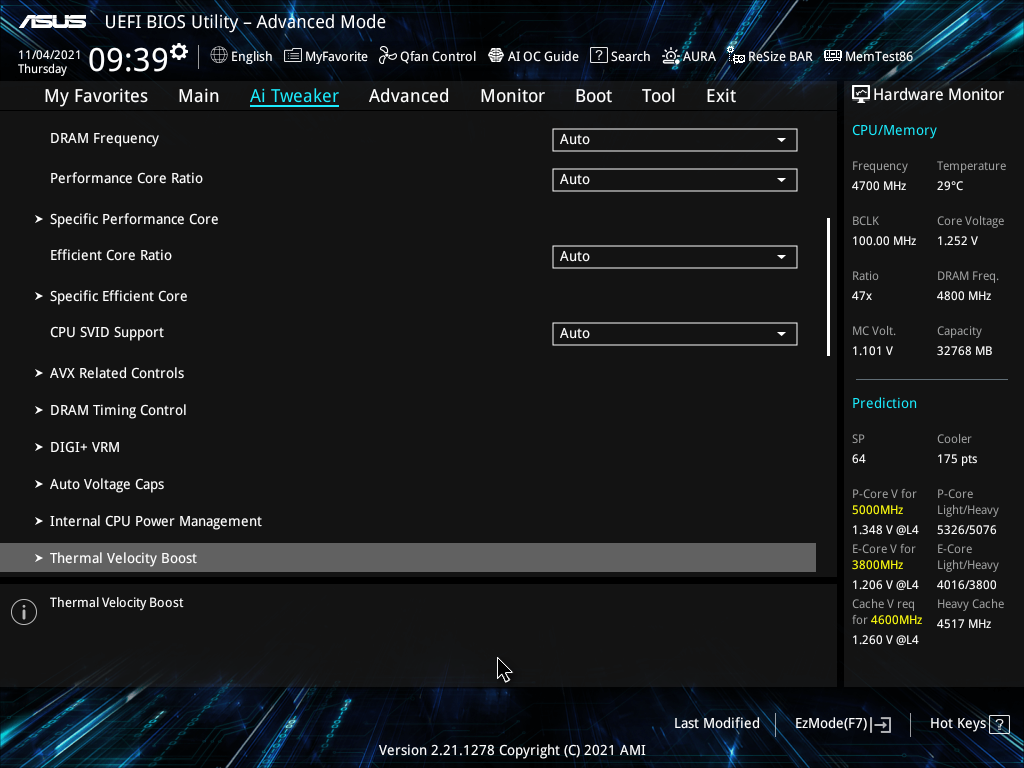

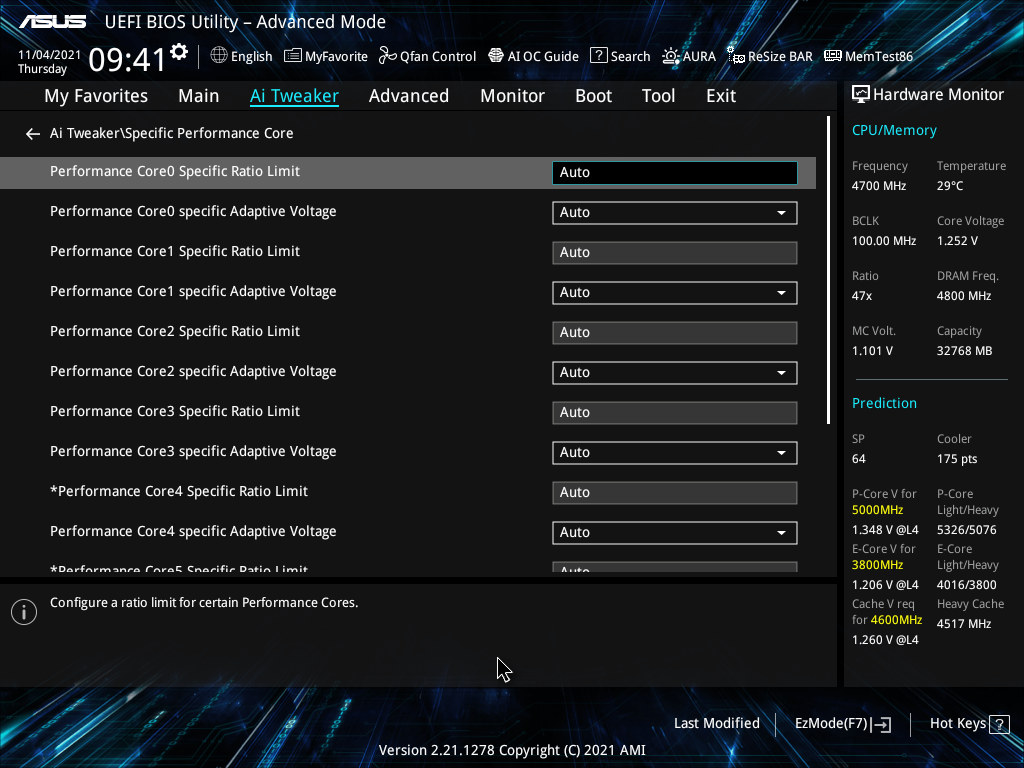

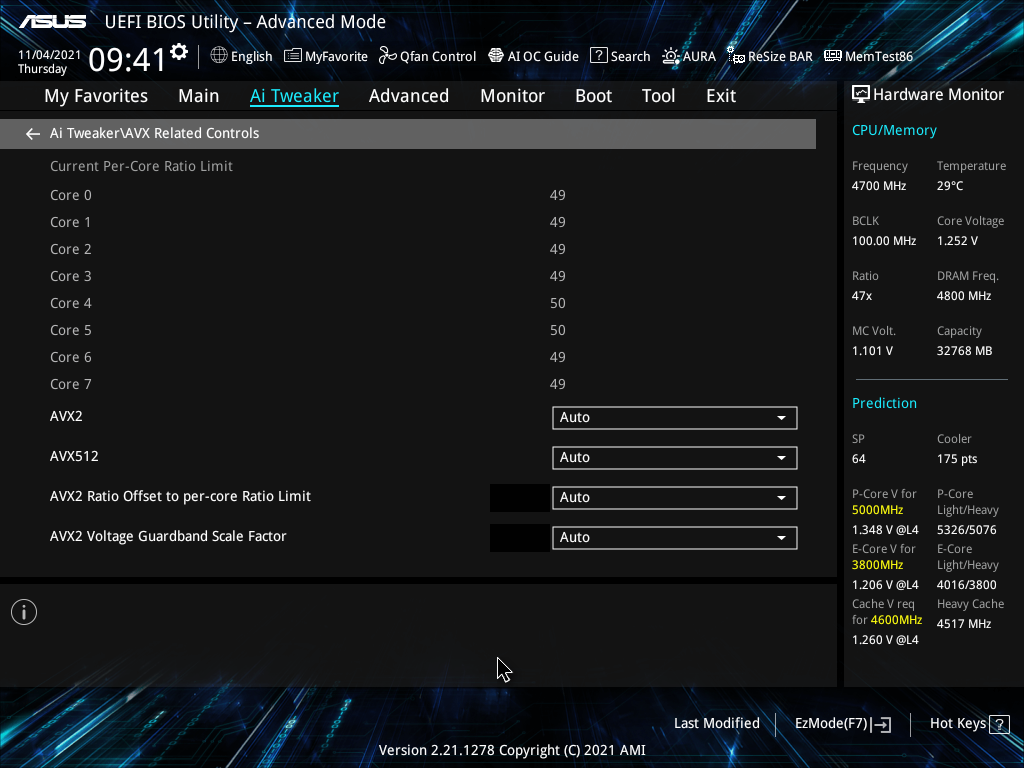

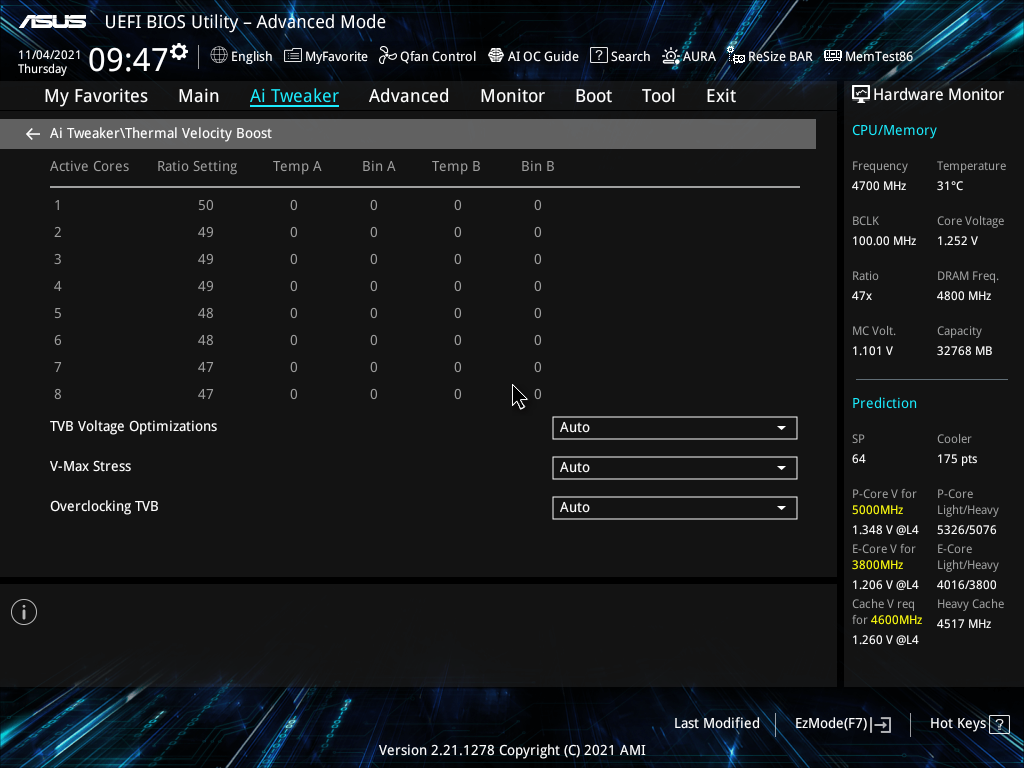

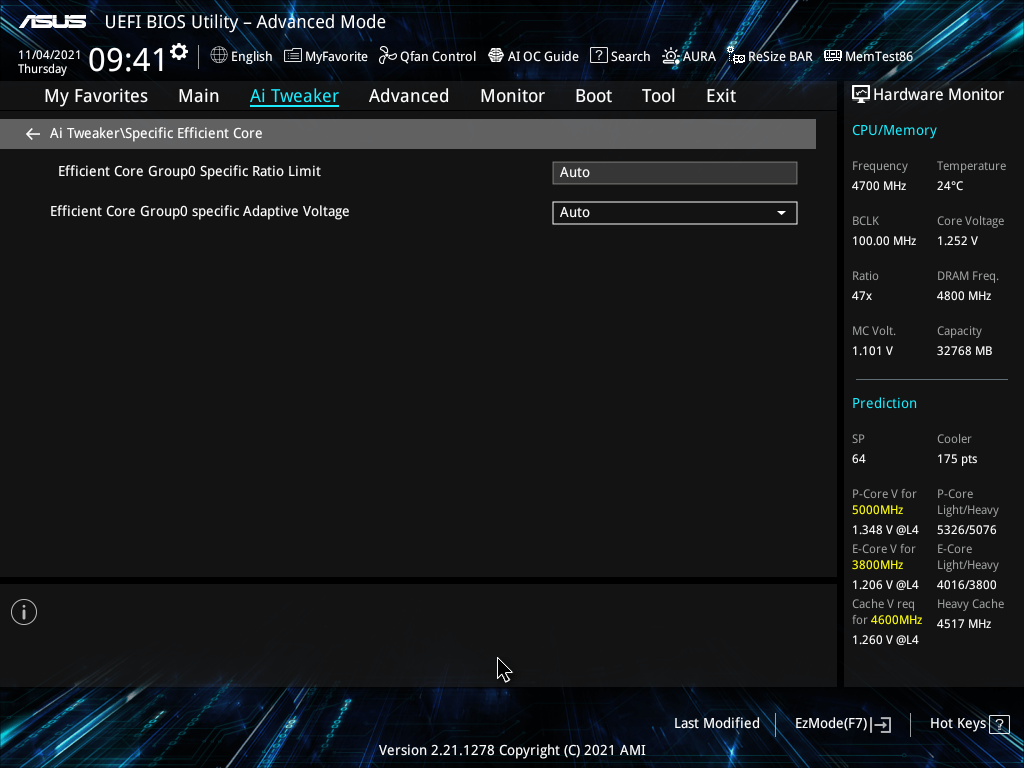

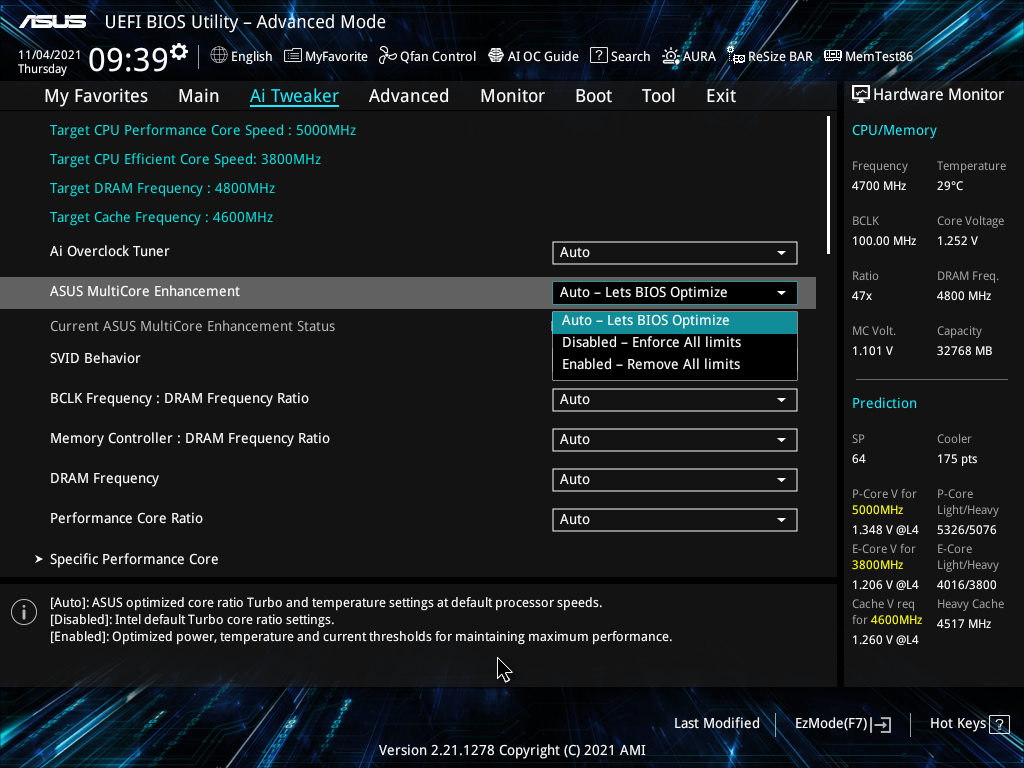

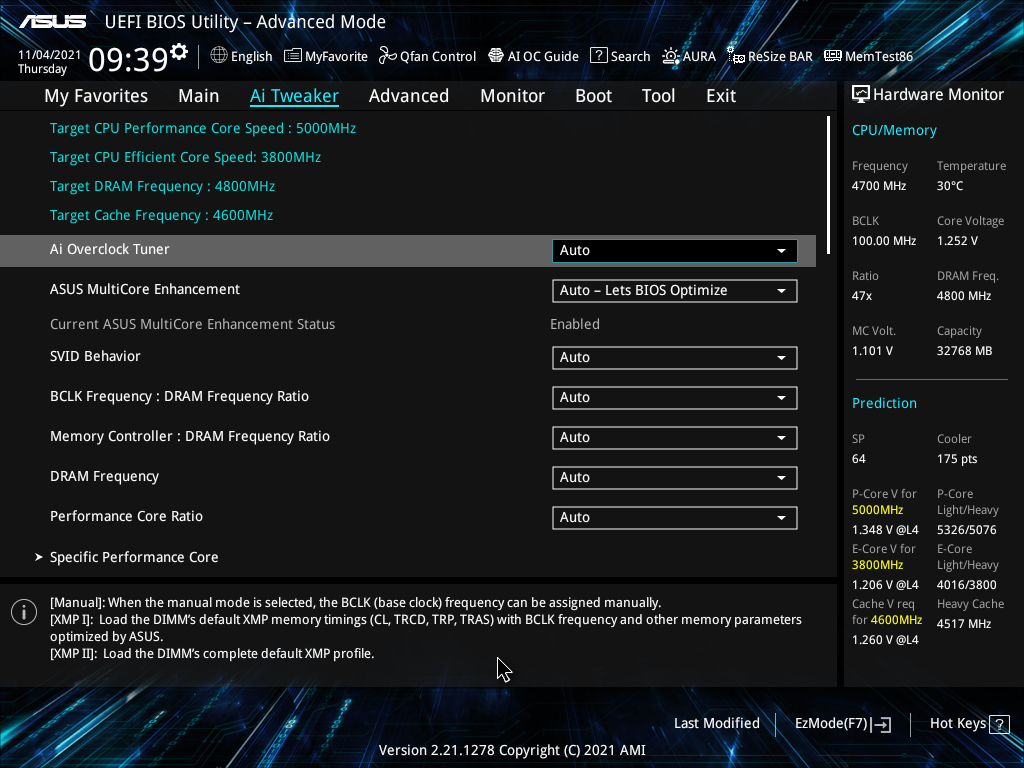

Ну а все тонкие настройки уже сосредоточены в разделе AI Tweaker. Здесь можно установить базовую, настроить режимы работы фирменной технологии MCE, выбрать множитель ядер процессора.

ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A
ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A

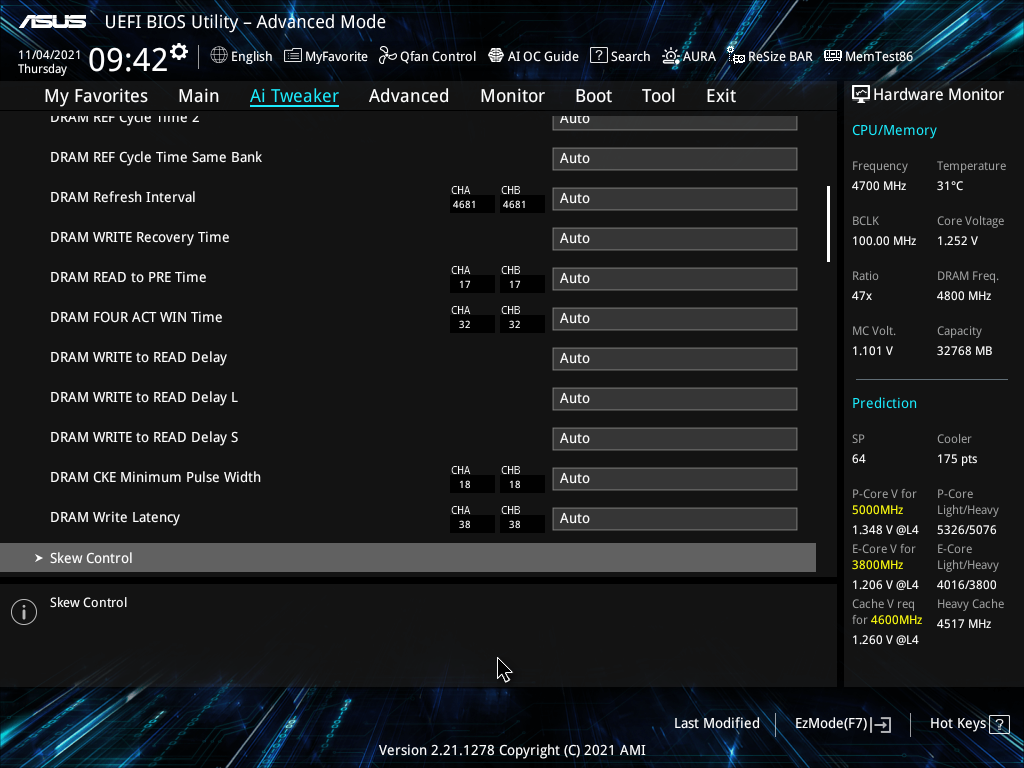

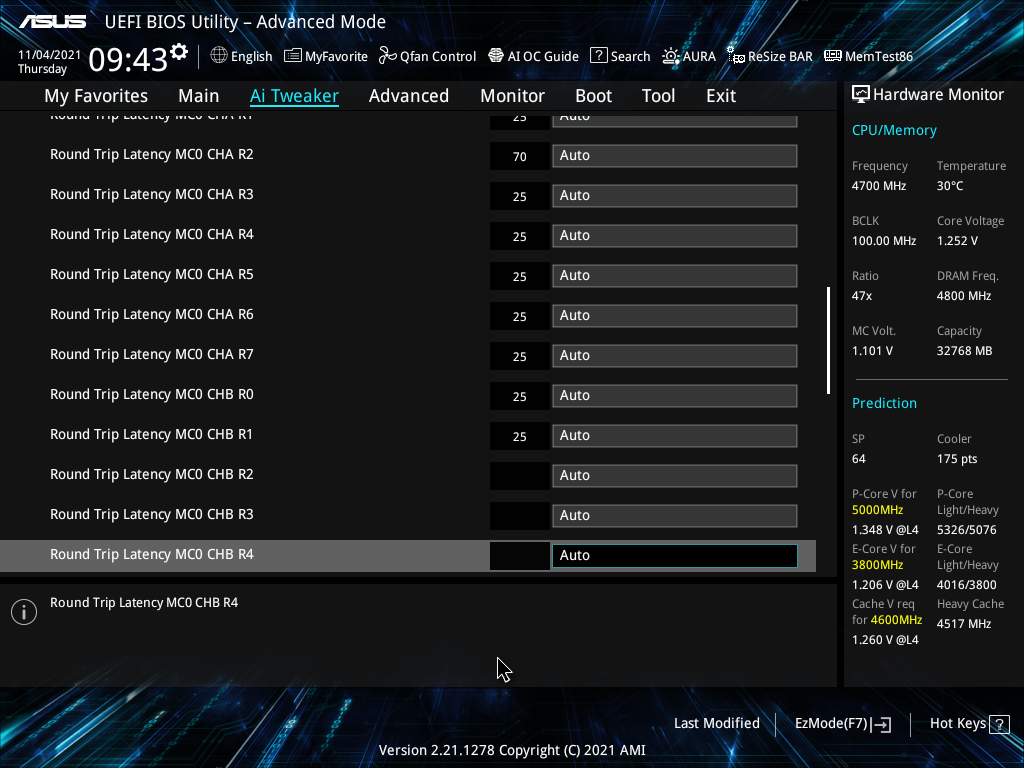

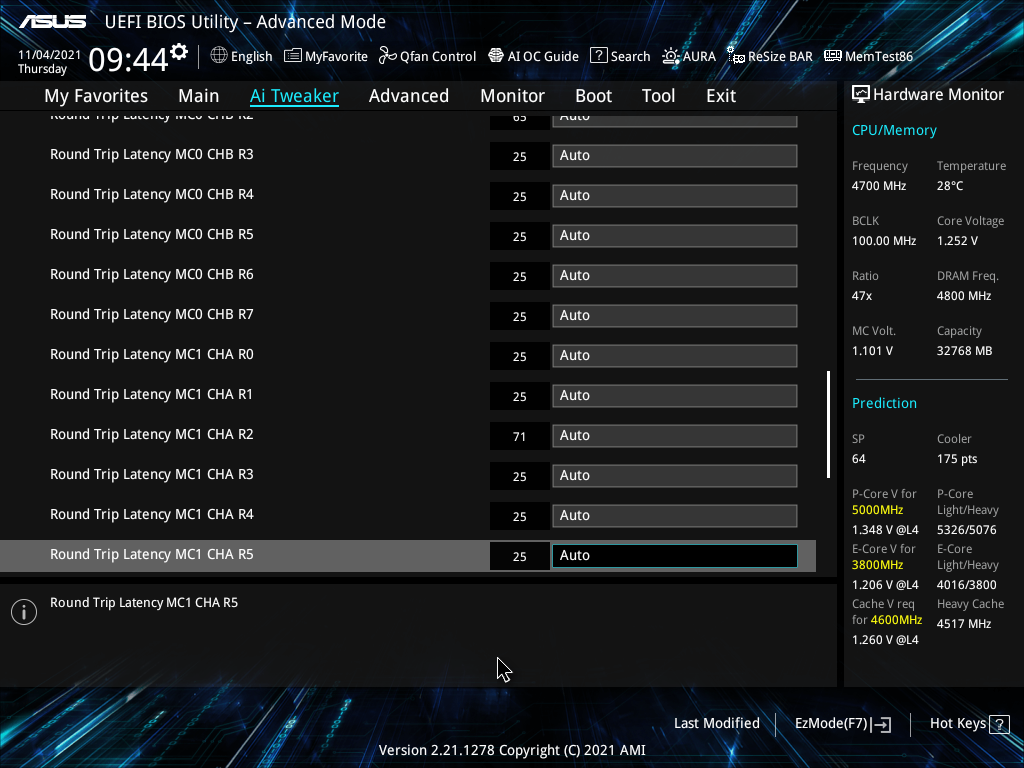

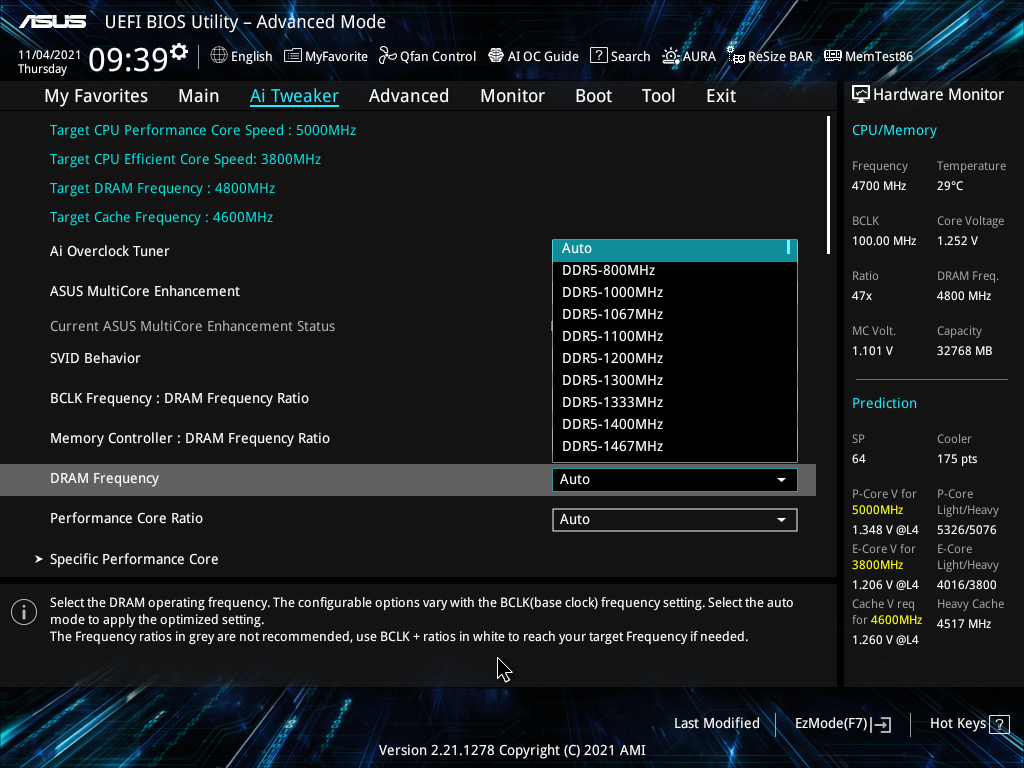

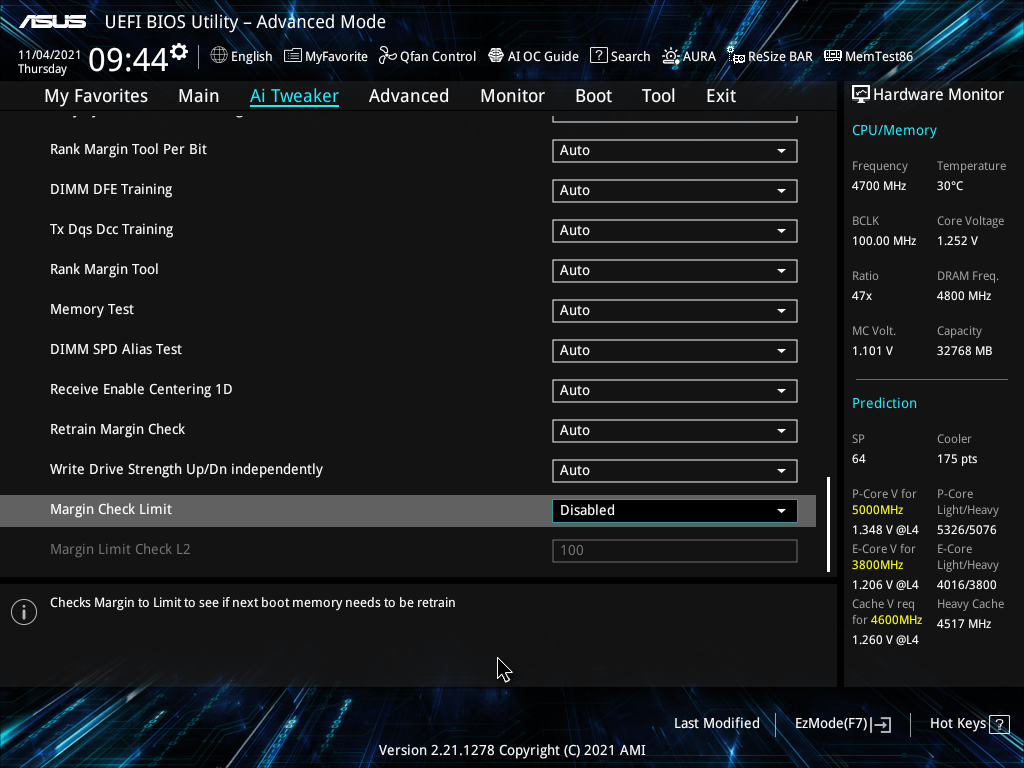

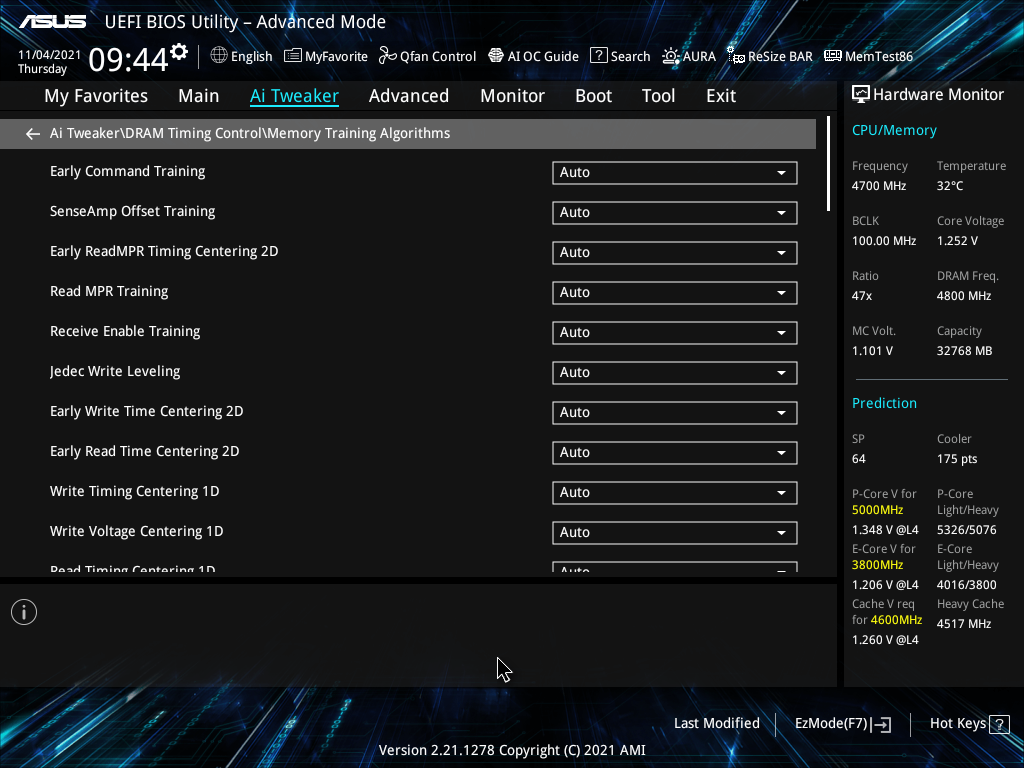

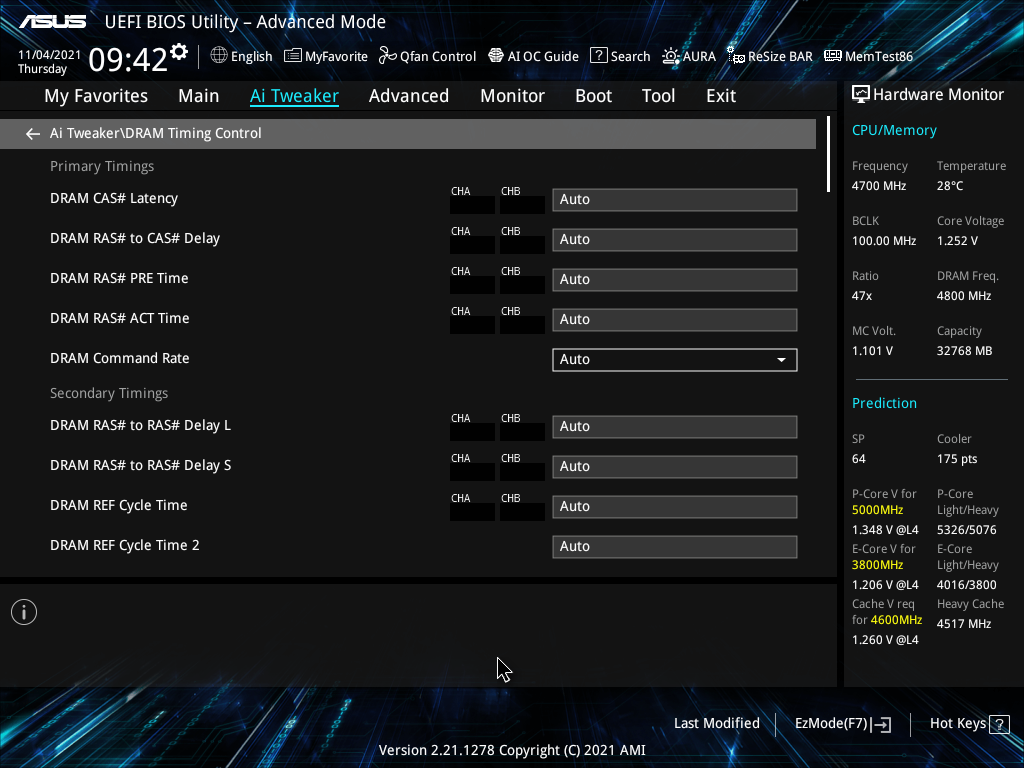

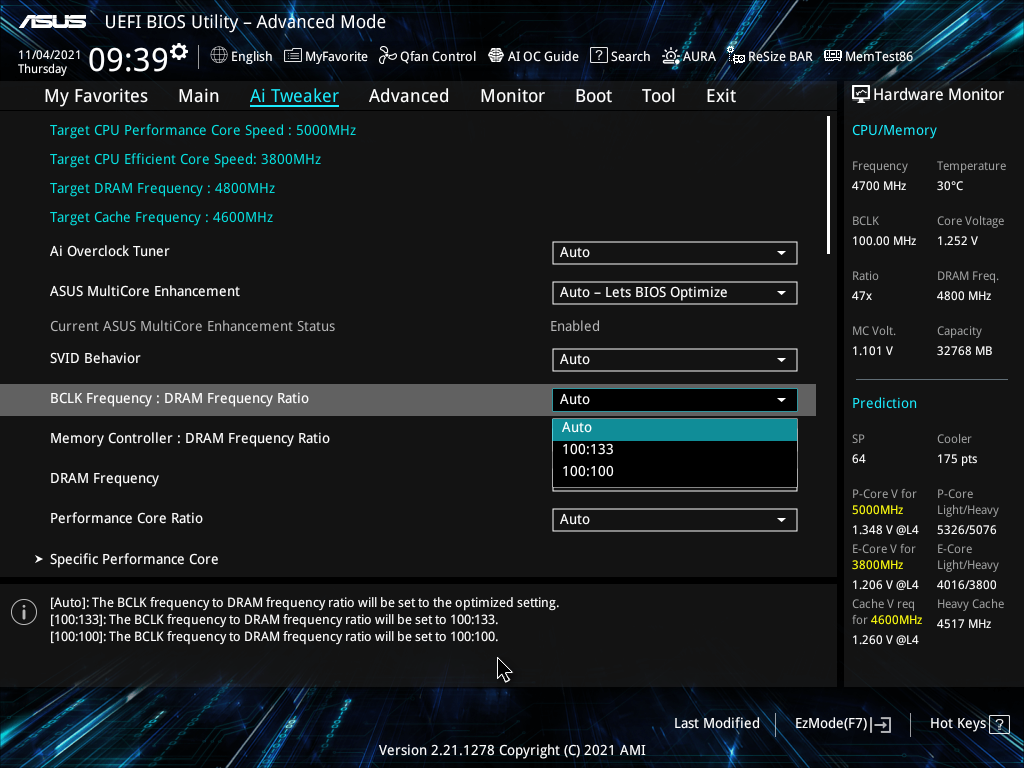

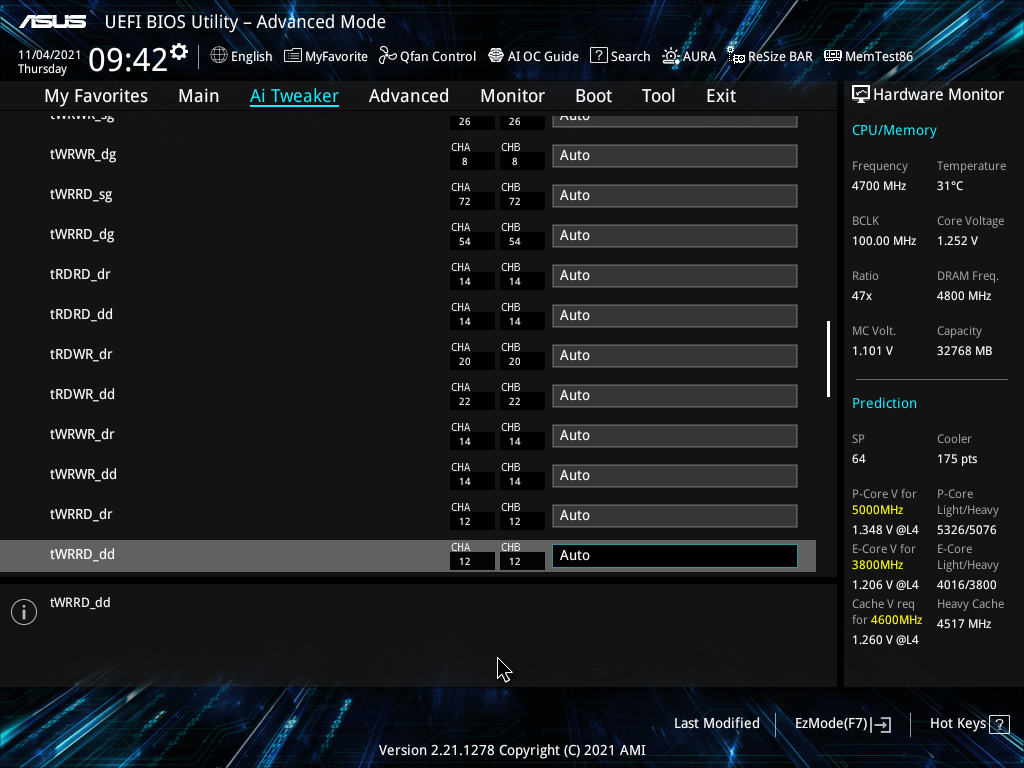

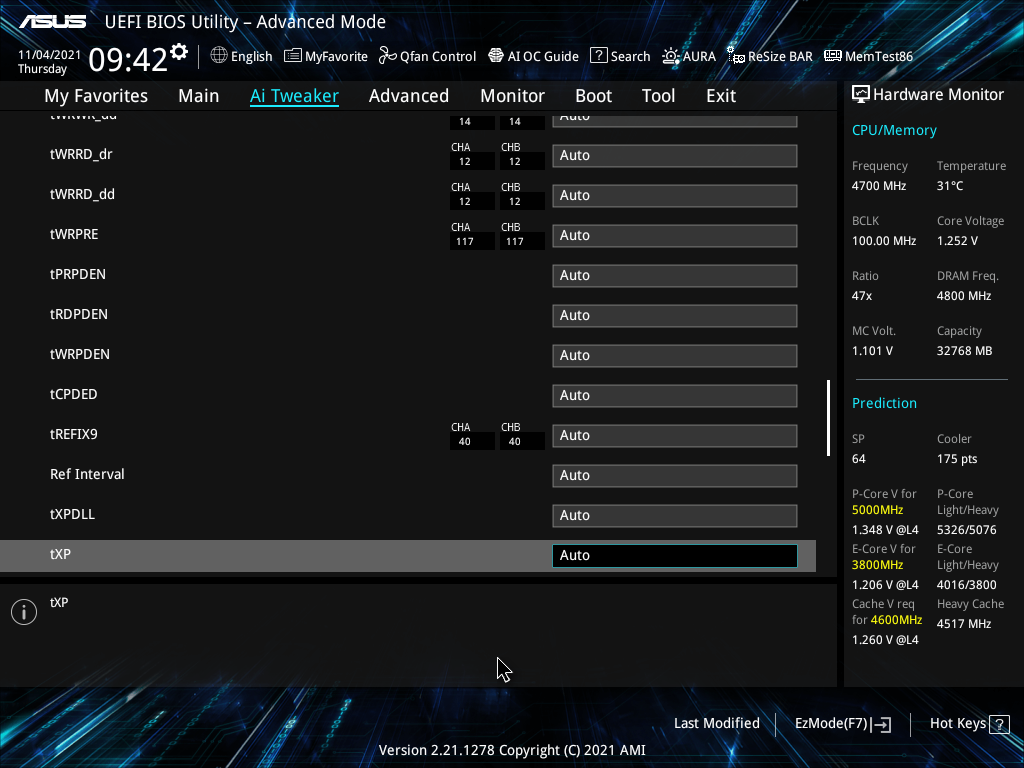

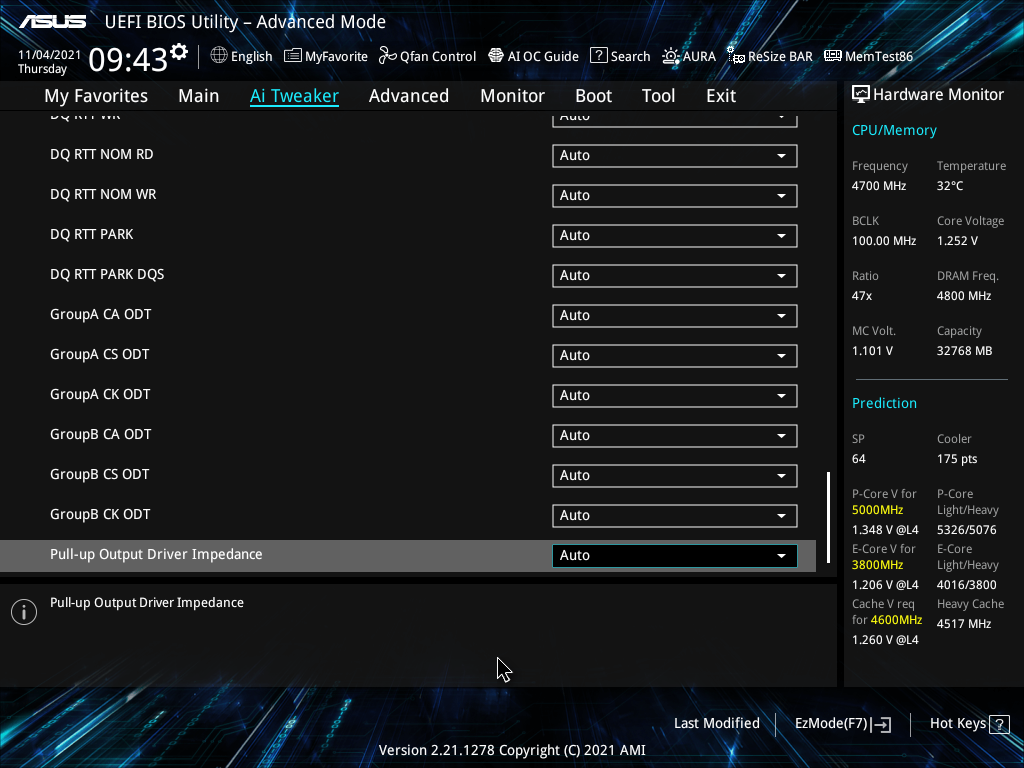

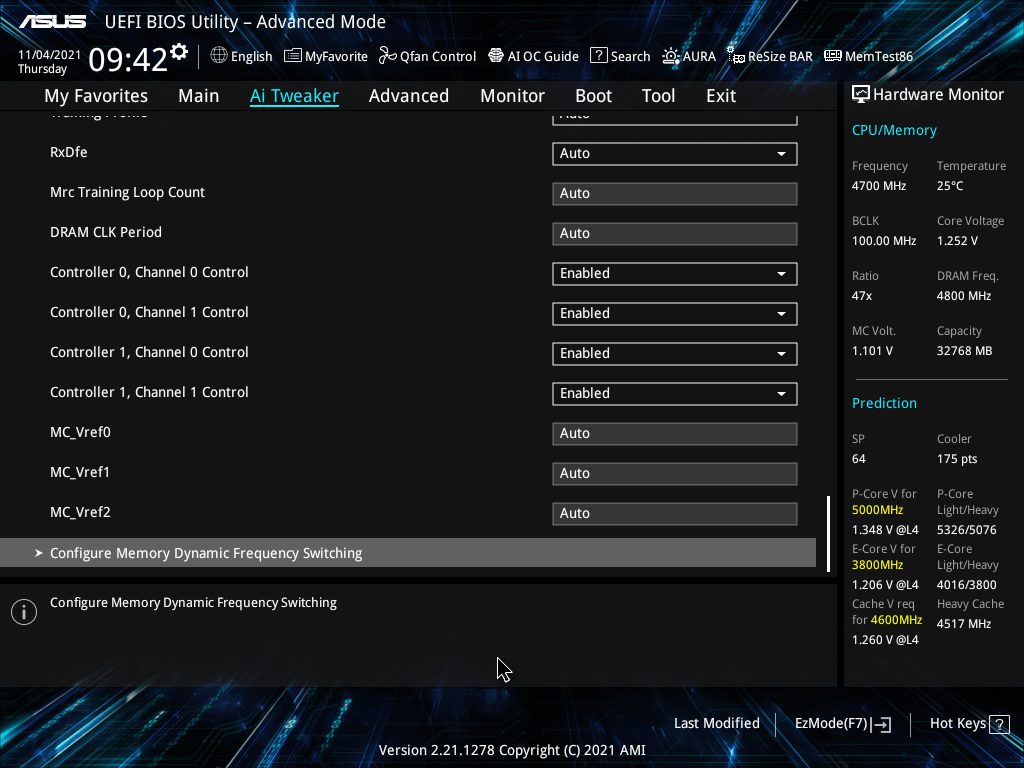

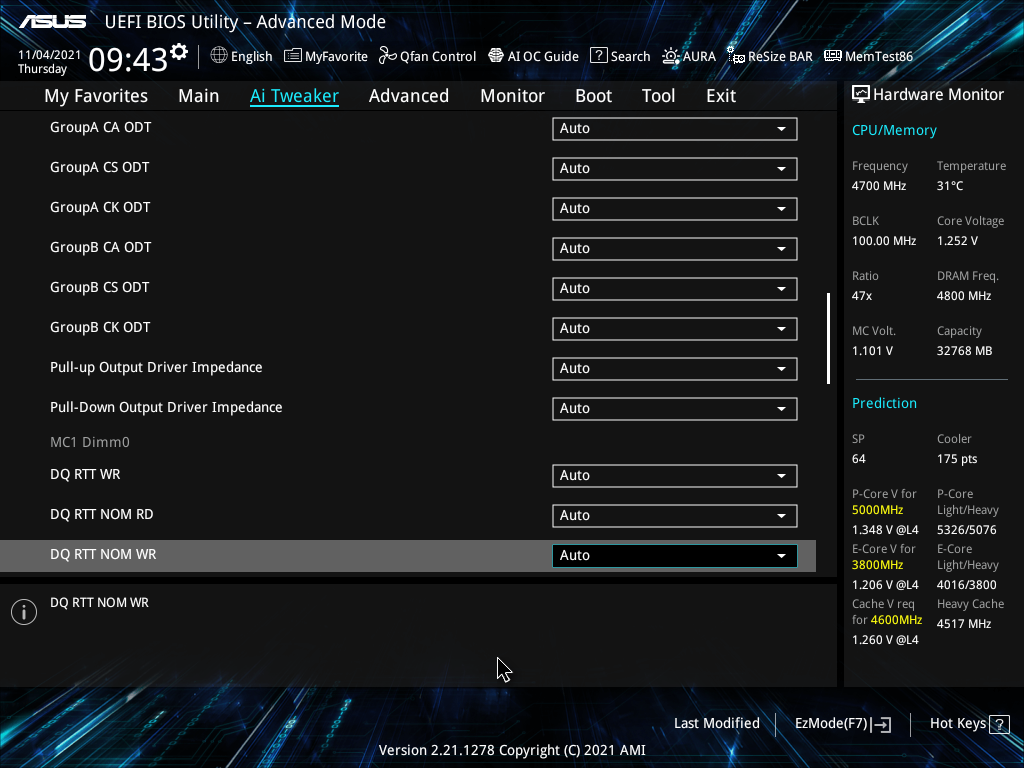

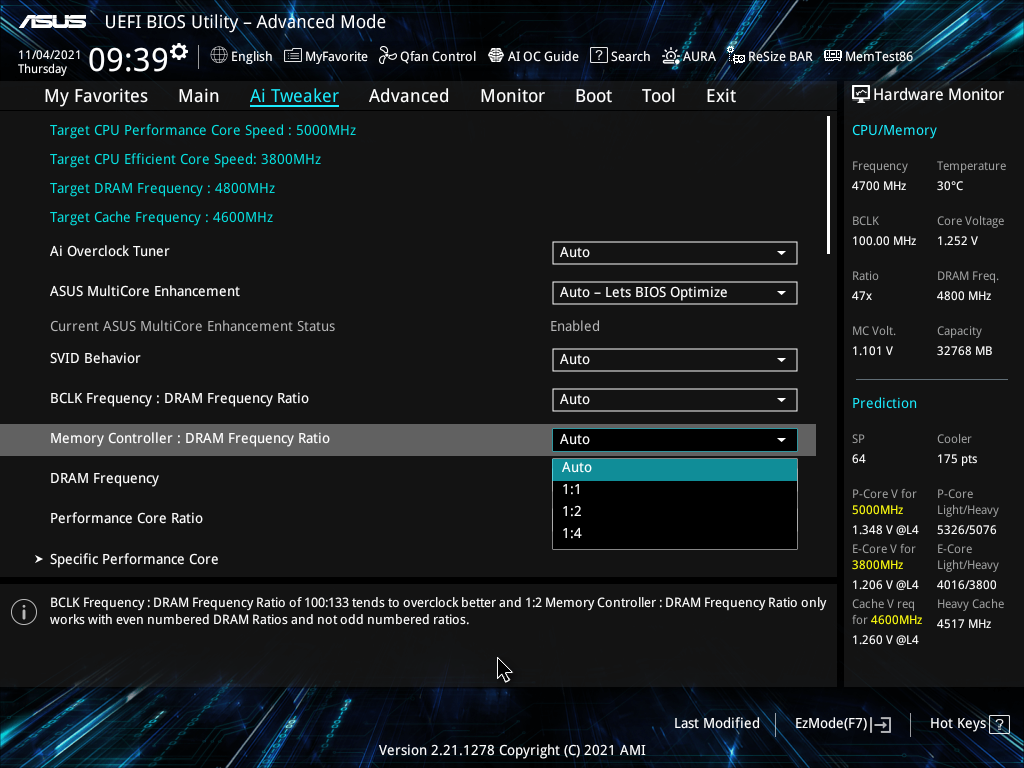

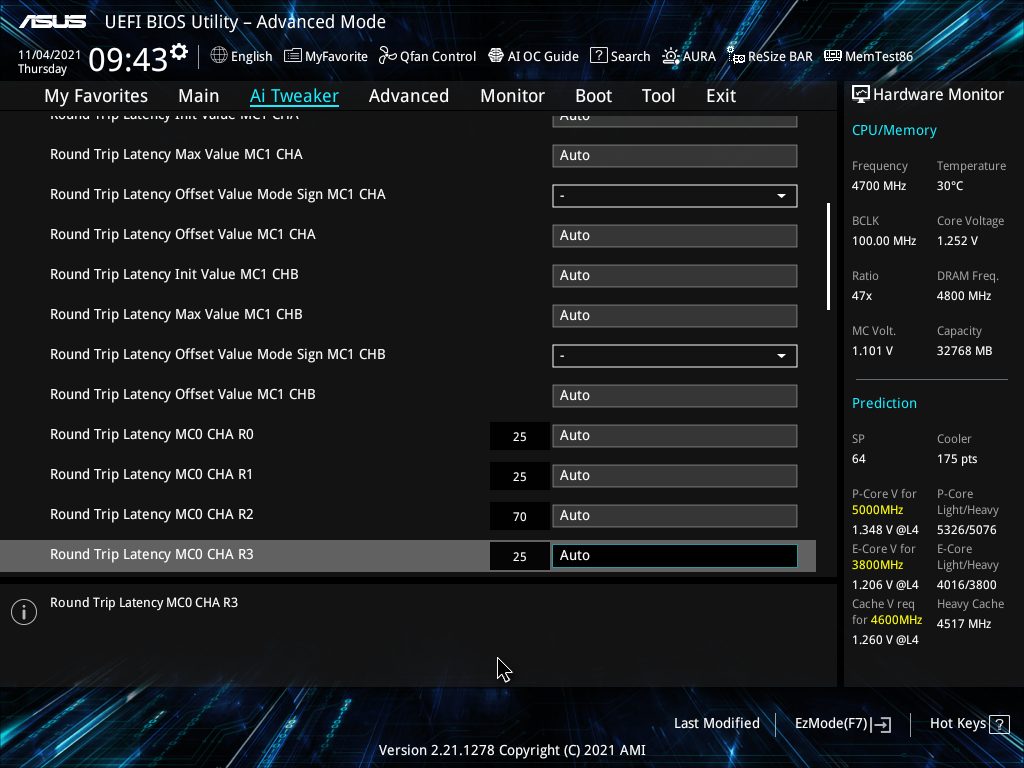

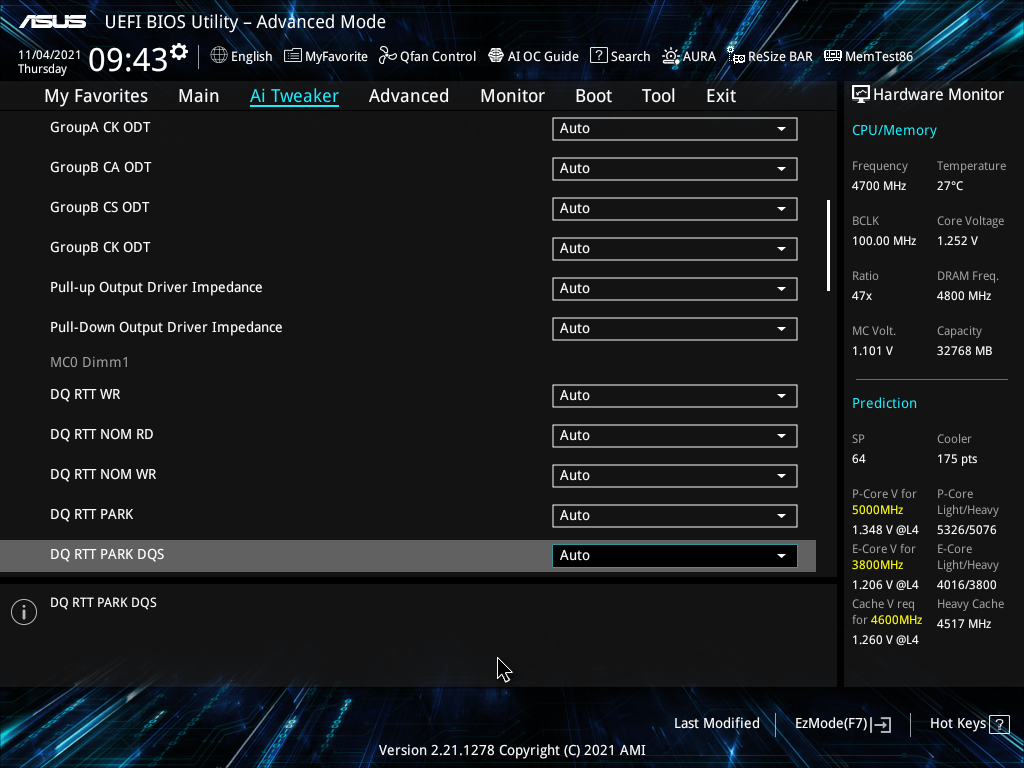

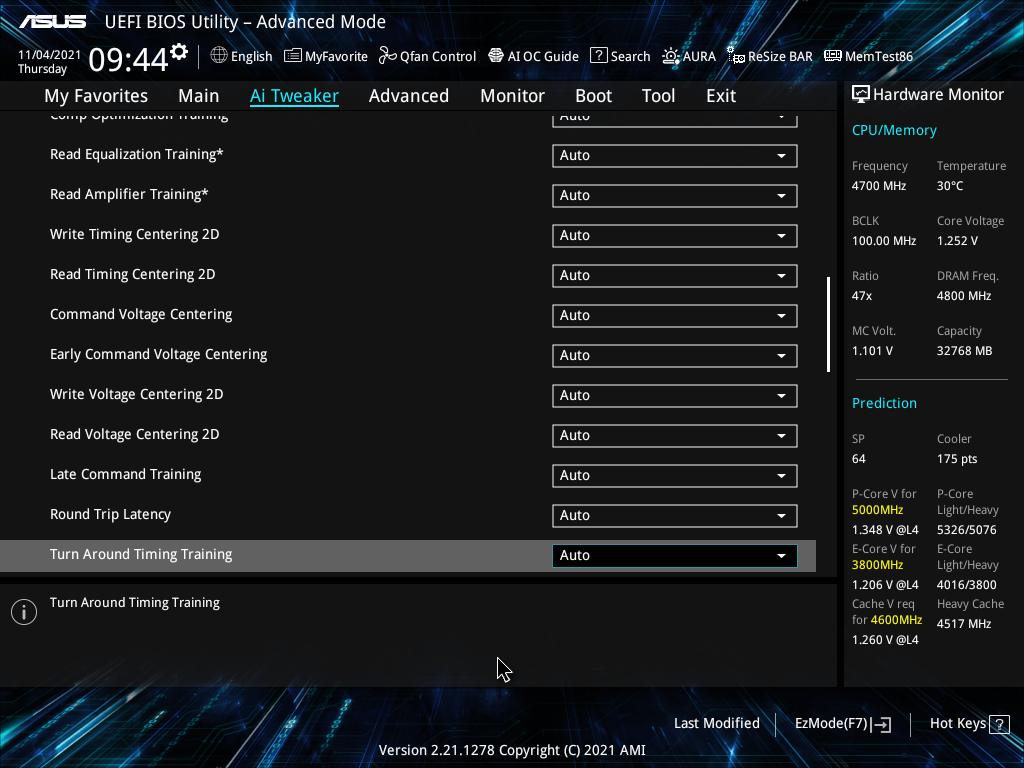

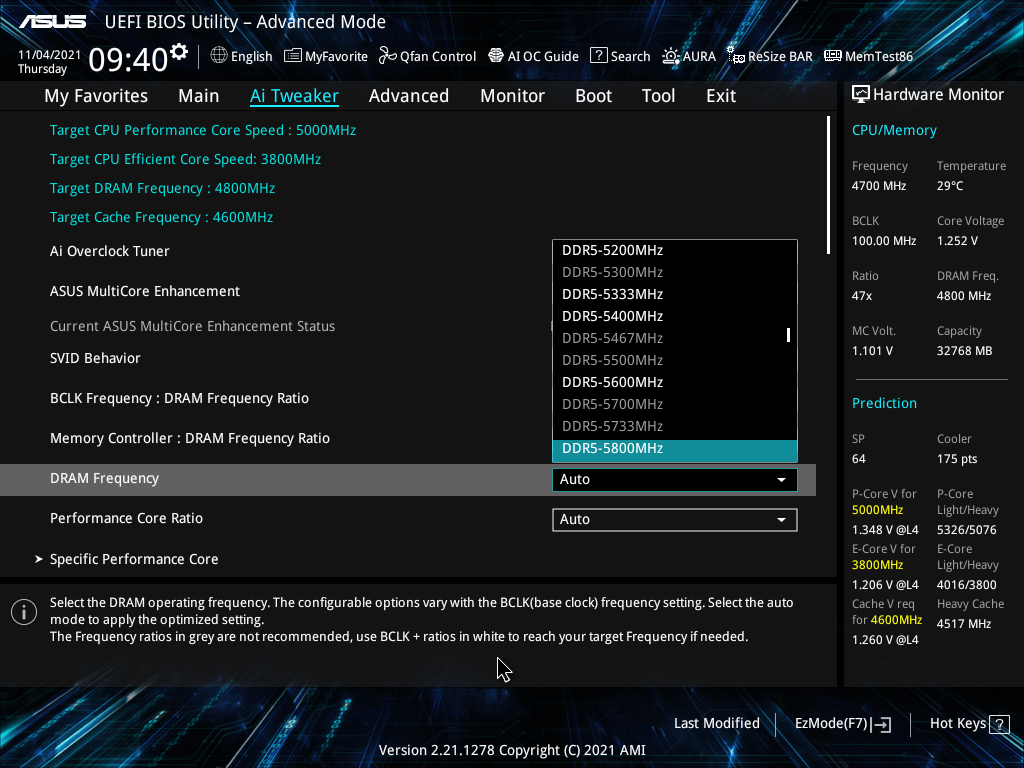

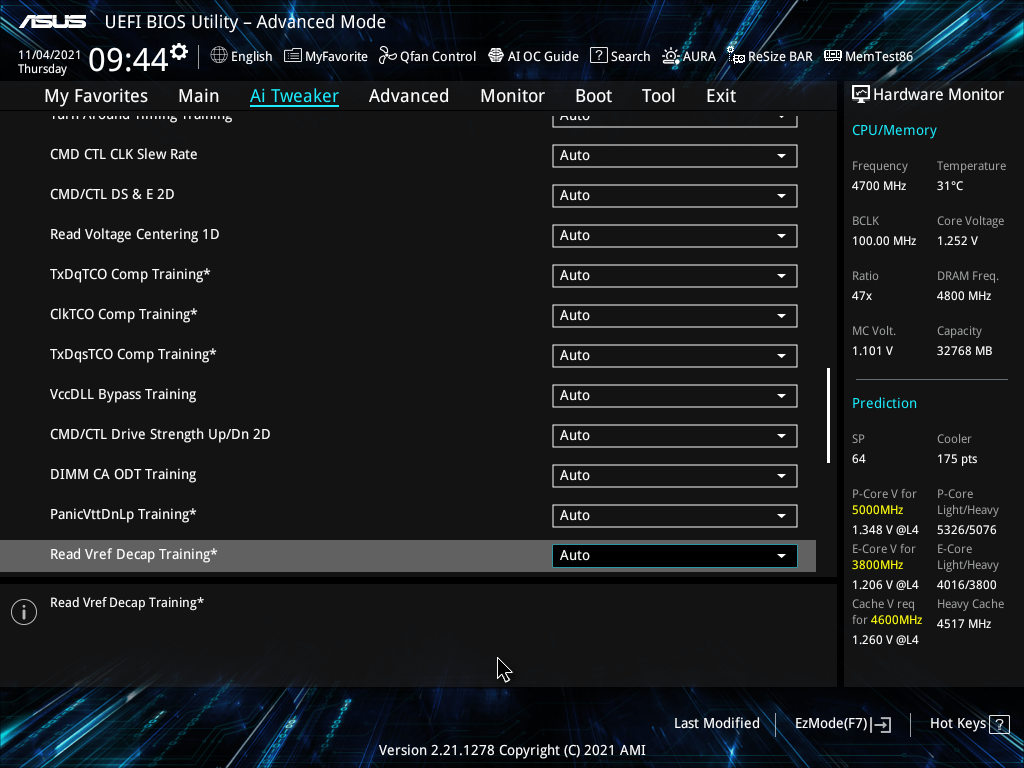

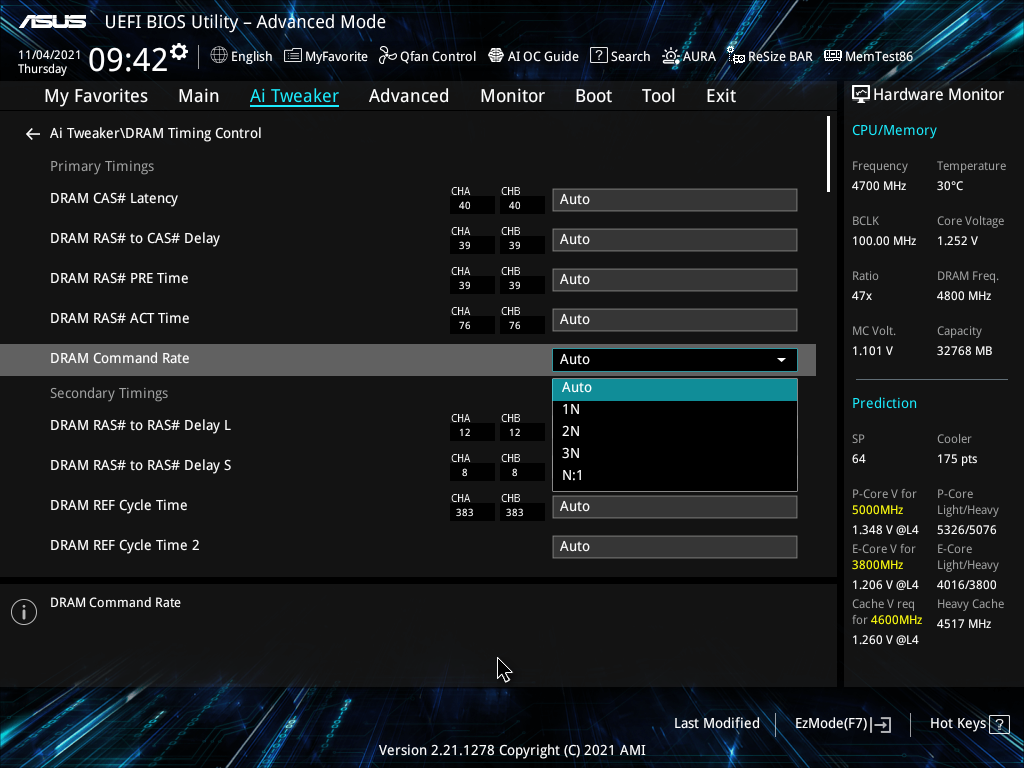

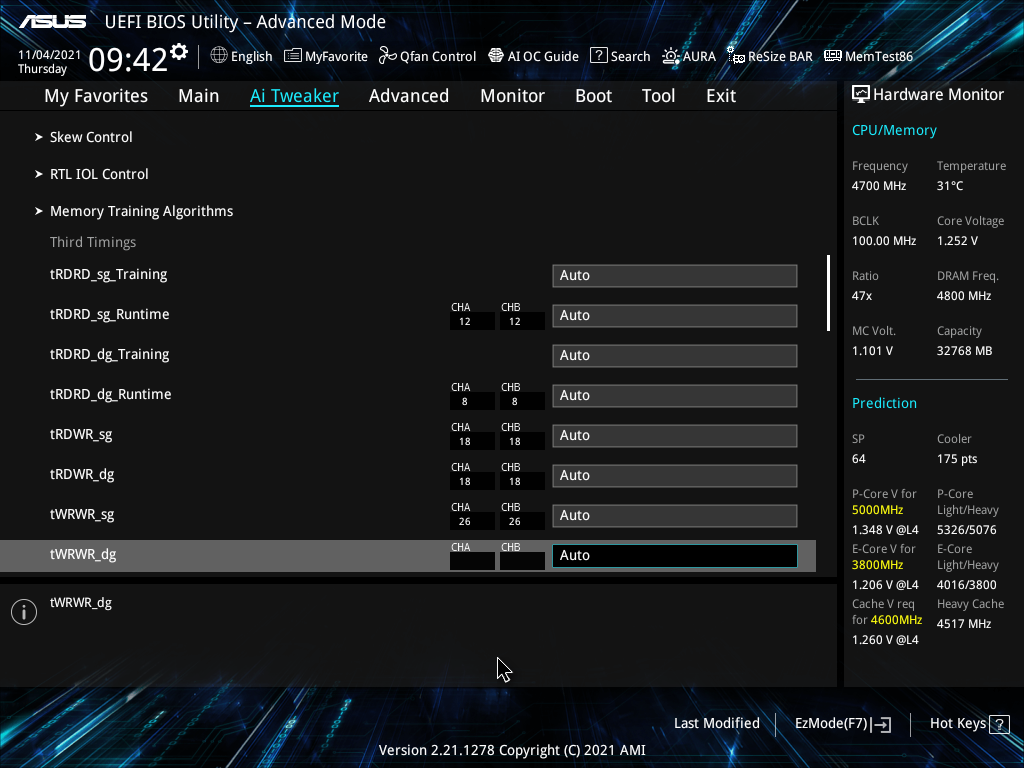

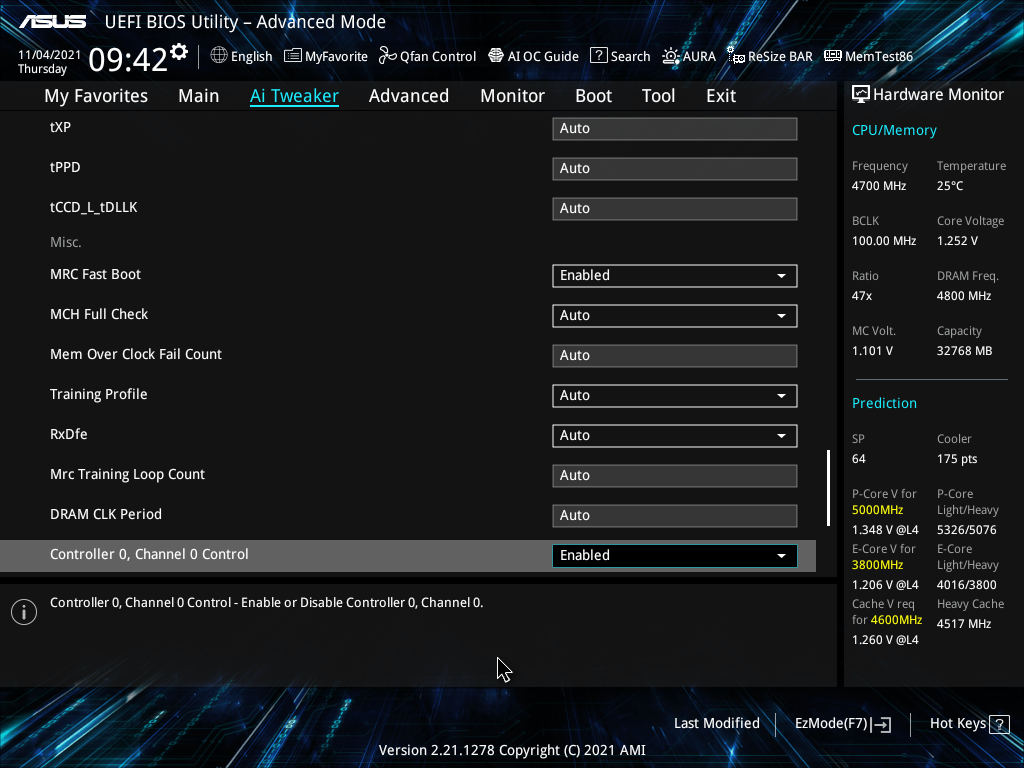

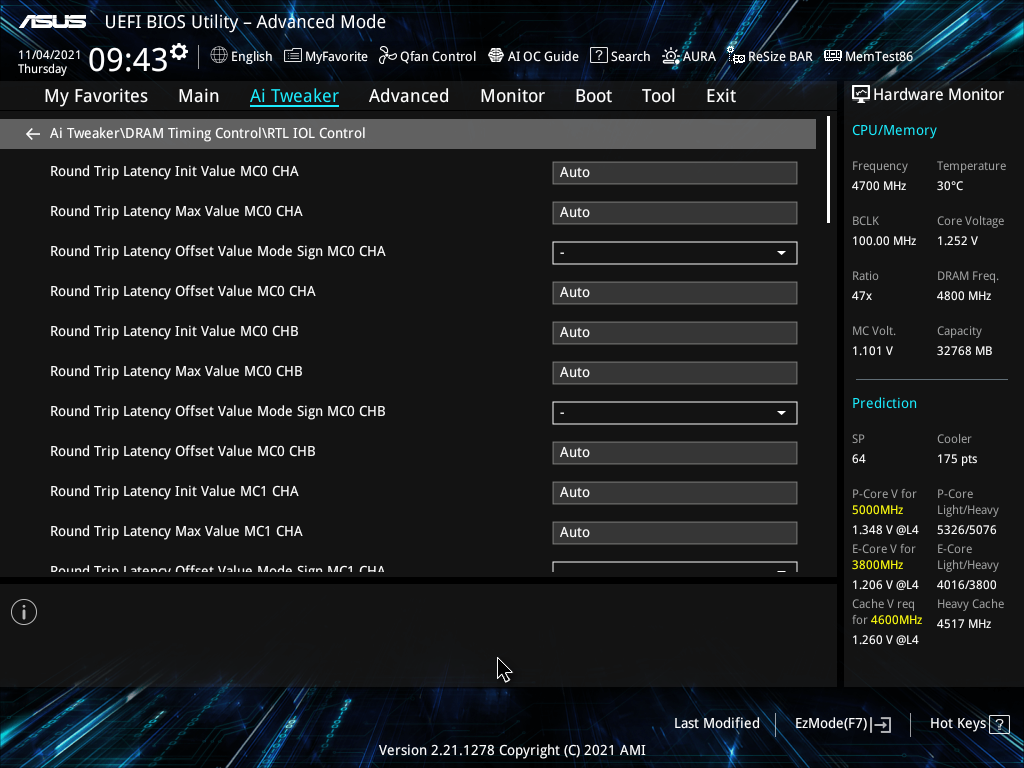

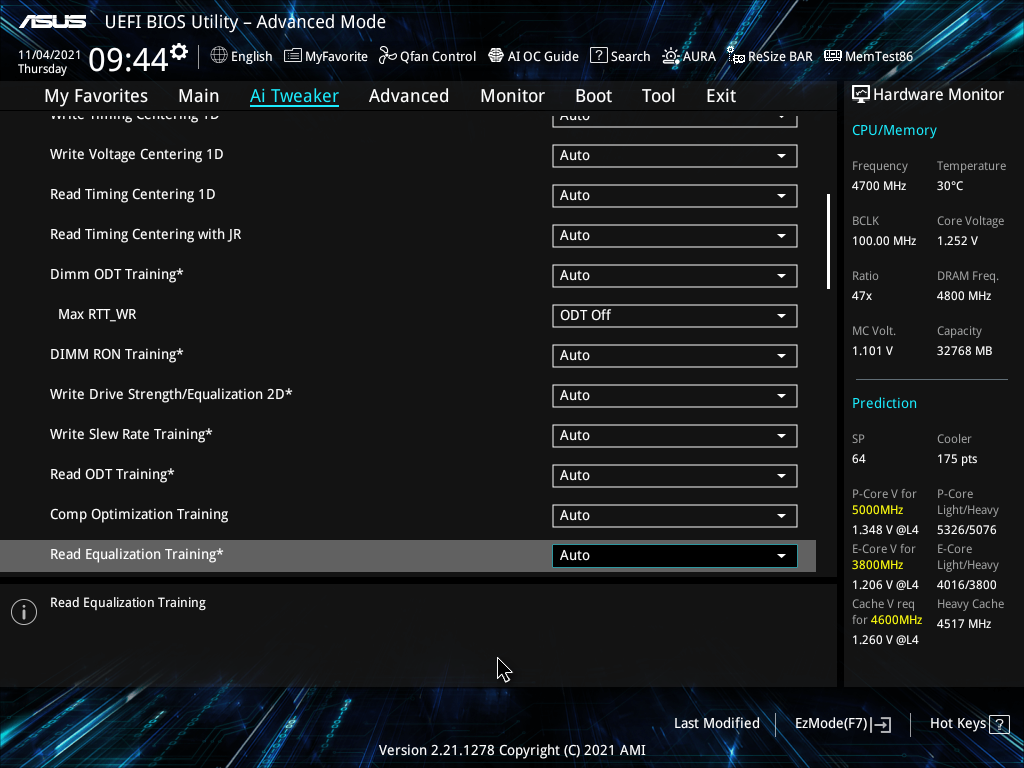

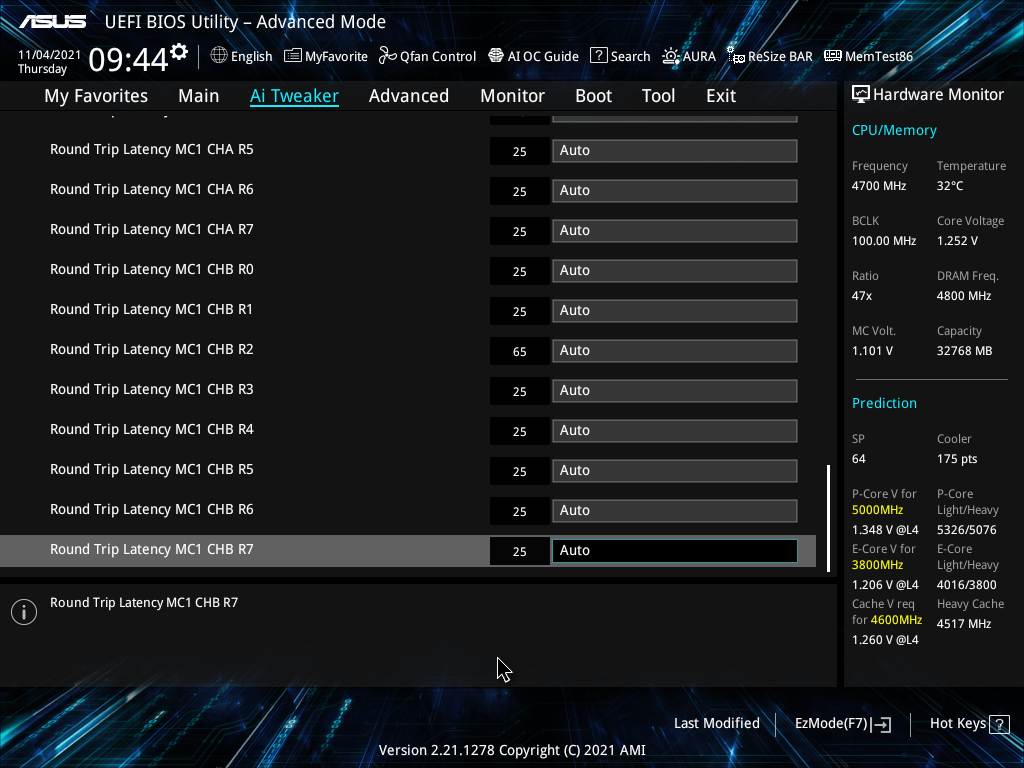

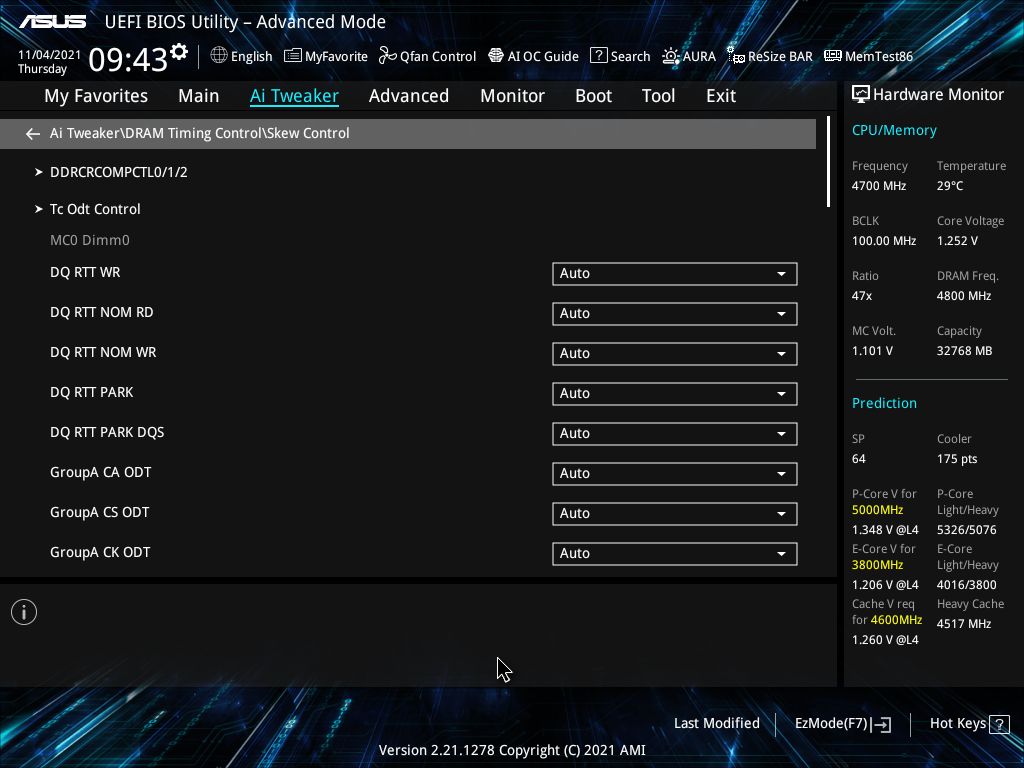

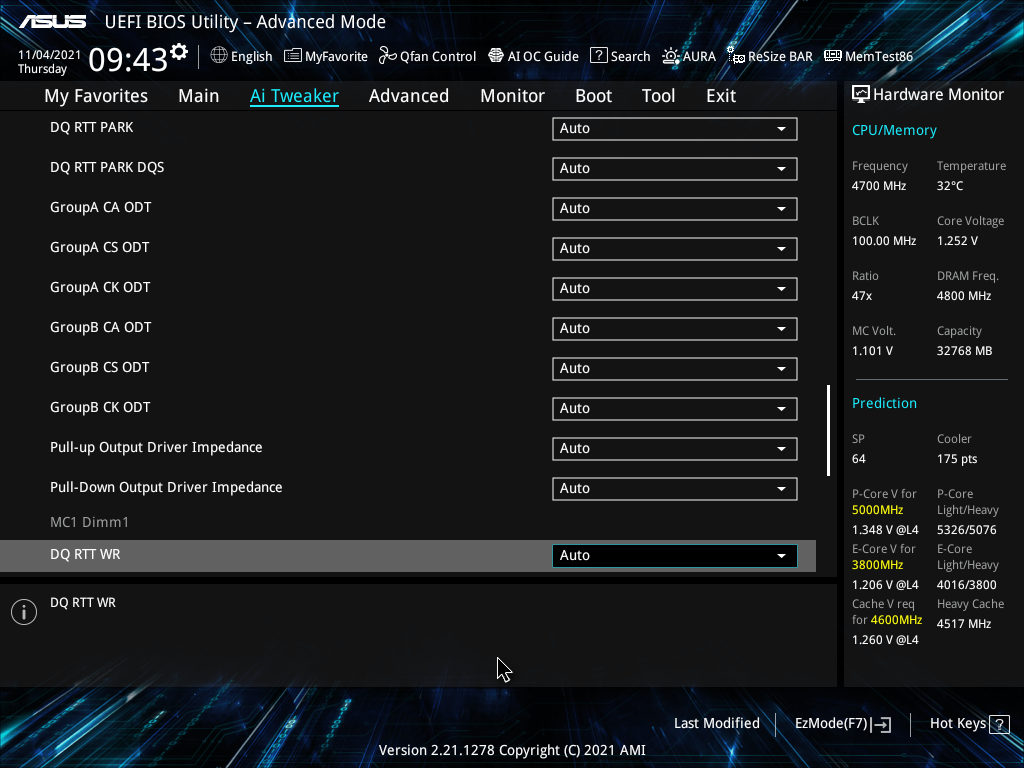

Для ОЗУ предусмотрен выбор работы контроллера памяти (Gear1, Gear2 и Gear4), соотношения частоты Bclk и базовой памяти, режимы DDR5, вплоть до 13333 МГц, а также обильное количество таймингов. Есть управление энергоэффективностью DDR5.

ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A
ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A
ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A
ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A
ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A

ASUS Prime Z690-A

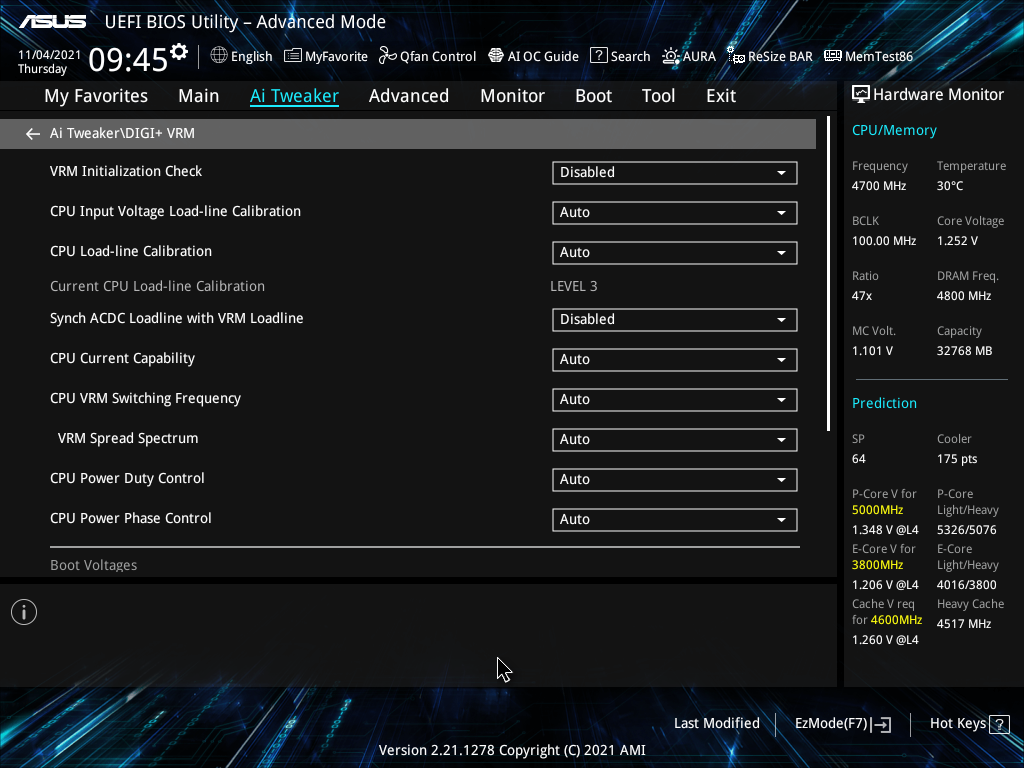

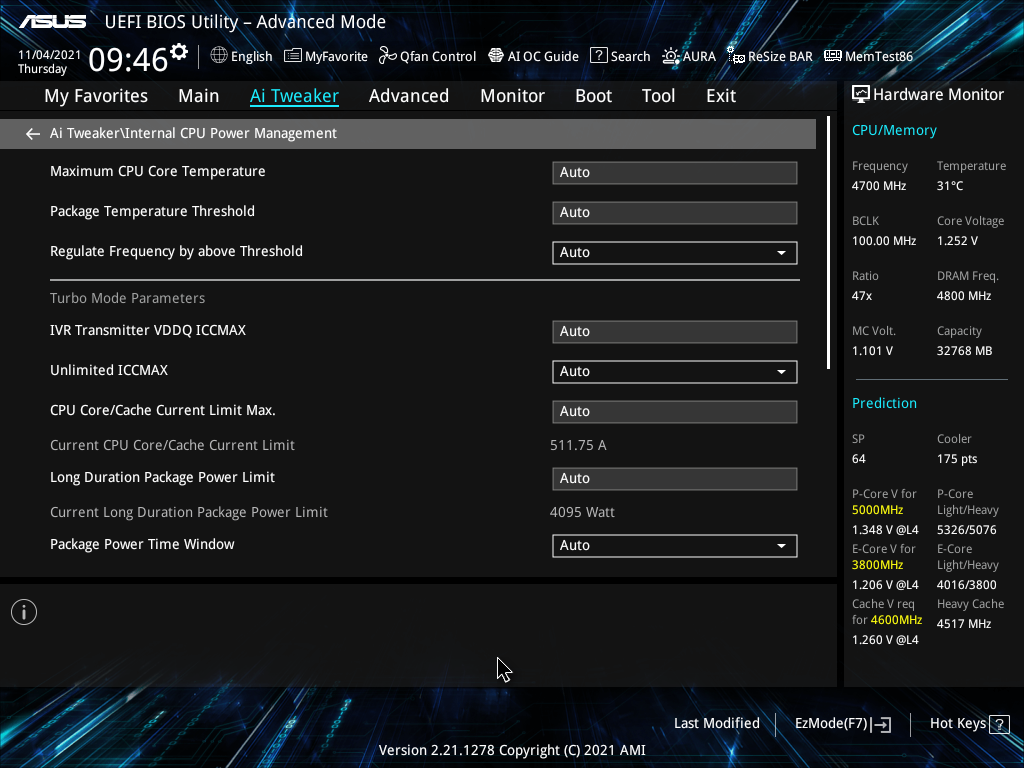

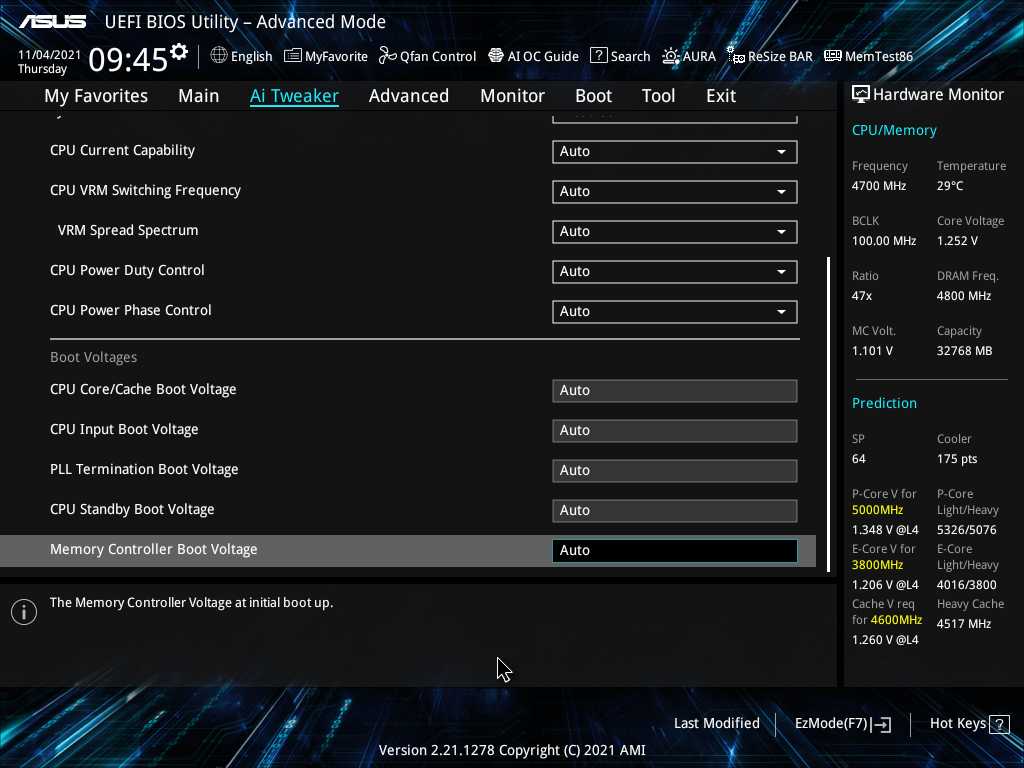

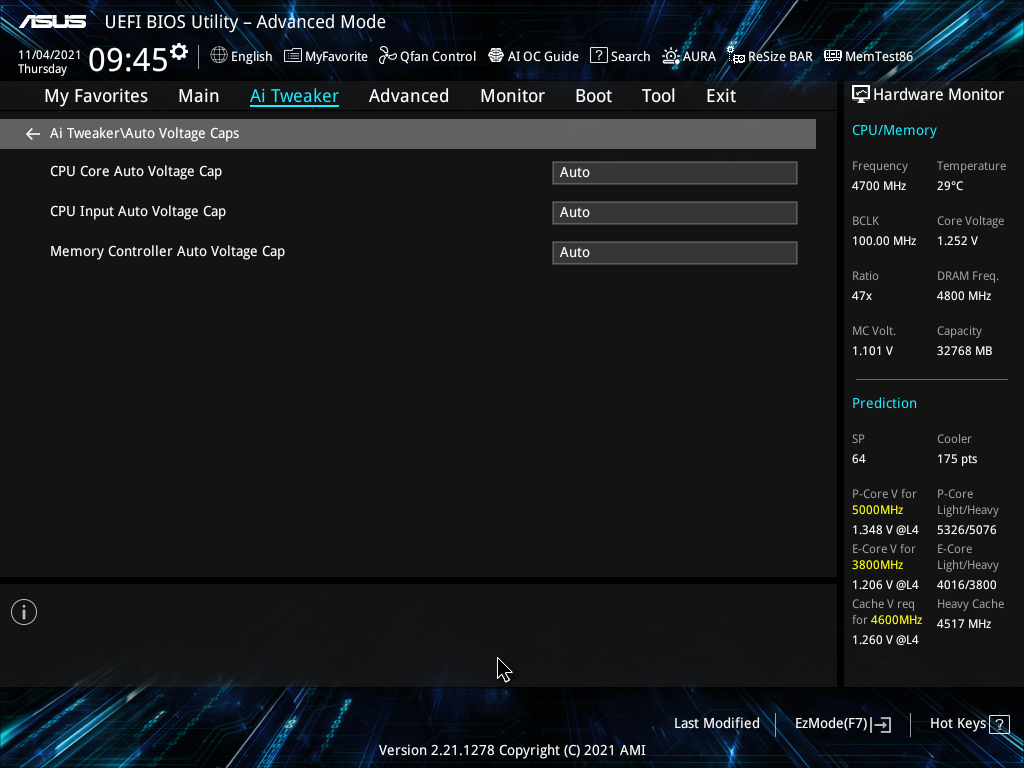

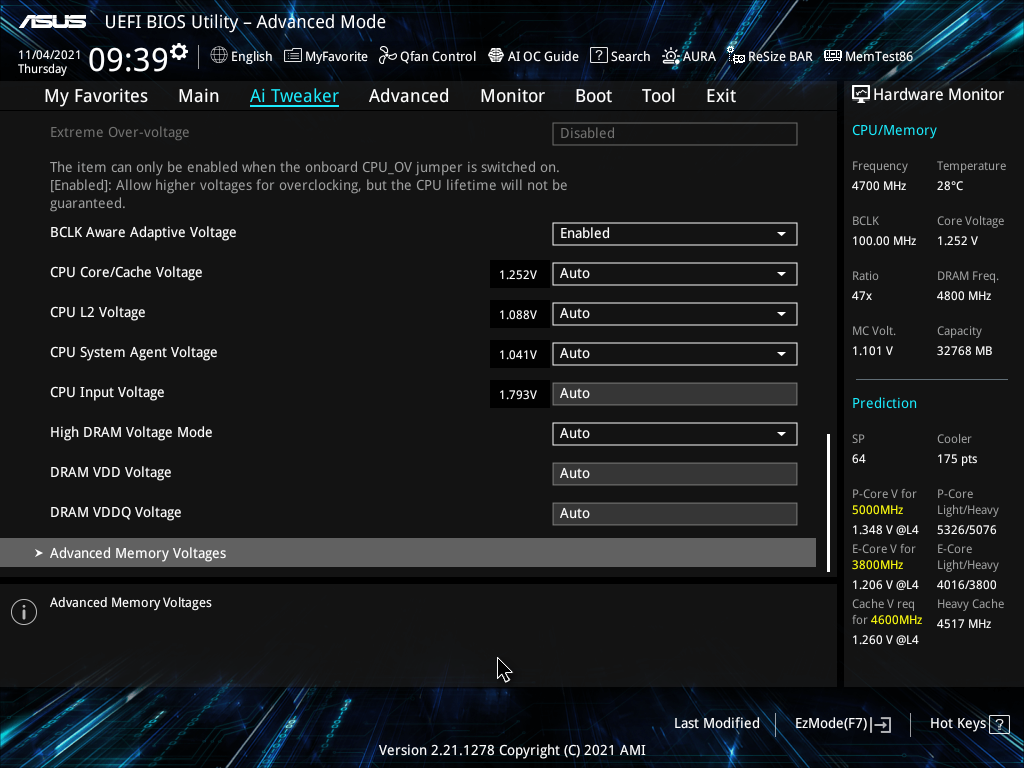

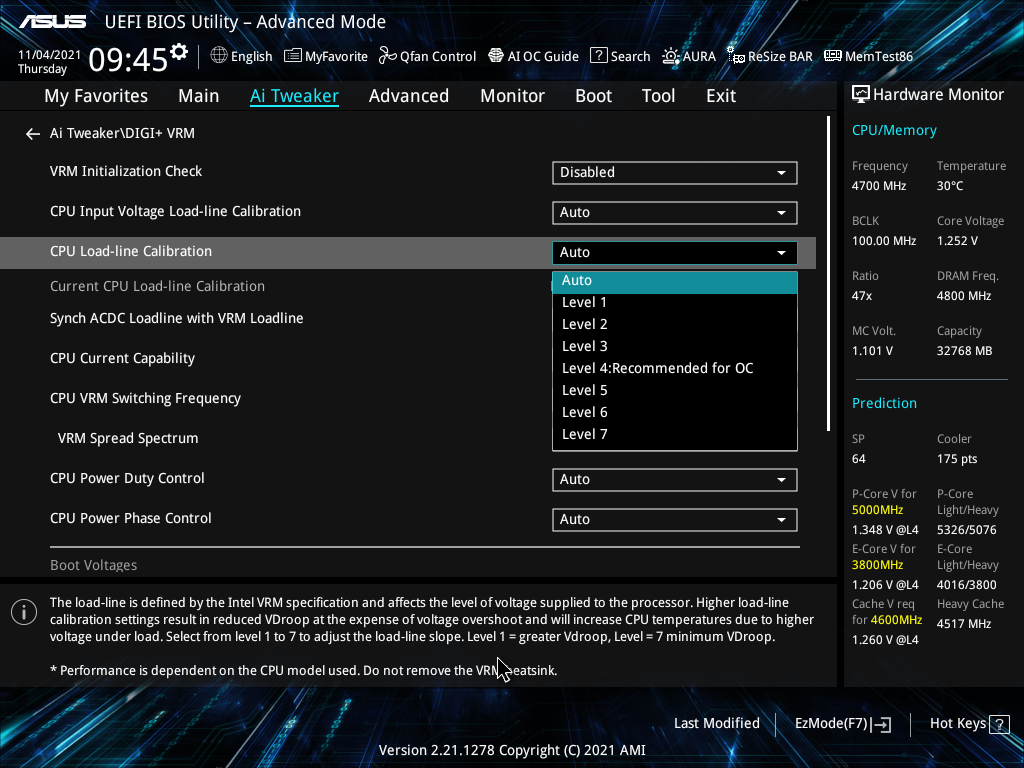

Присутствуют всевозможные настройки подсистемы питания процессора и возможность корректировки лимитов мощности и потребляемого тока.

ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A

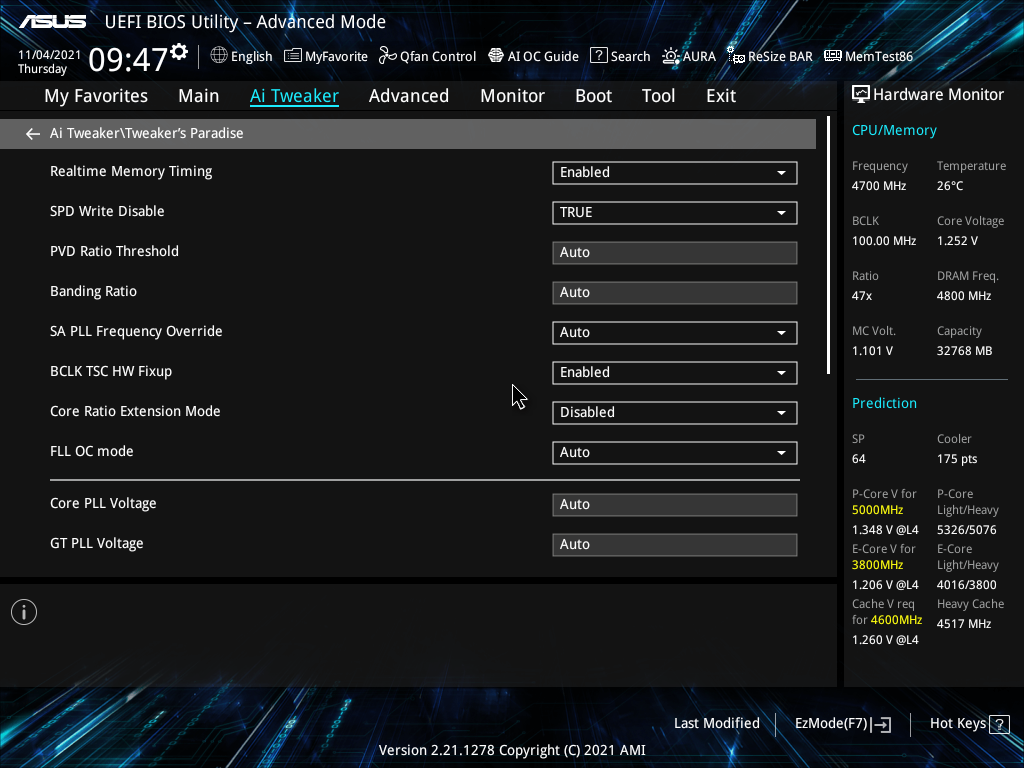

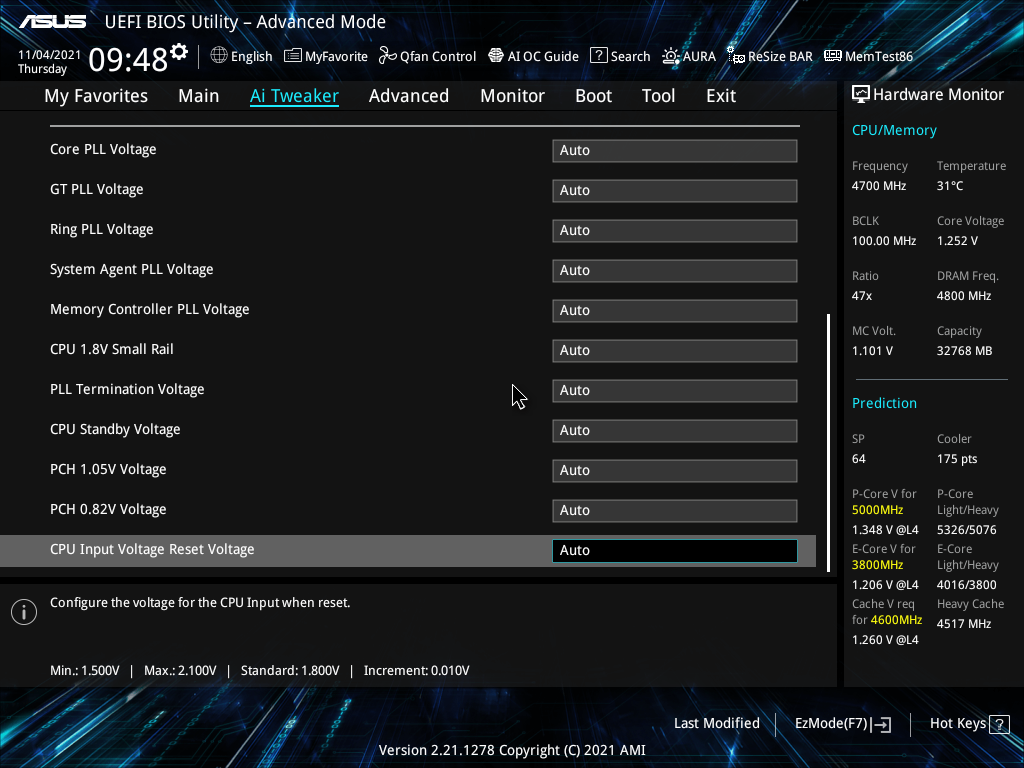

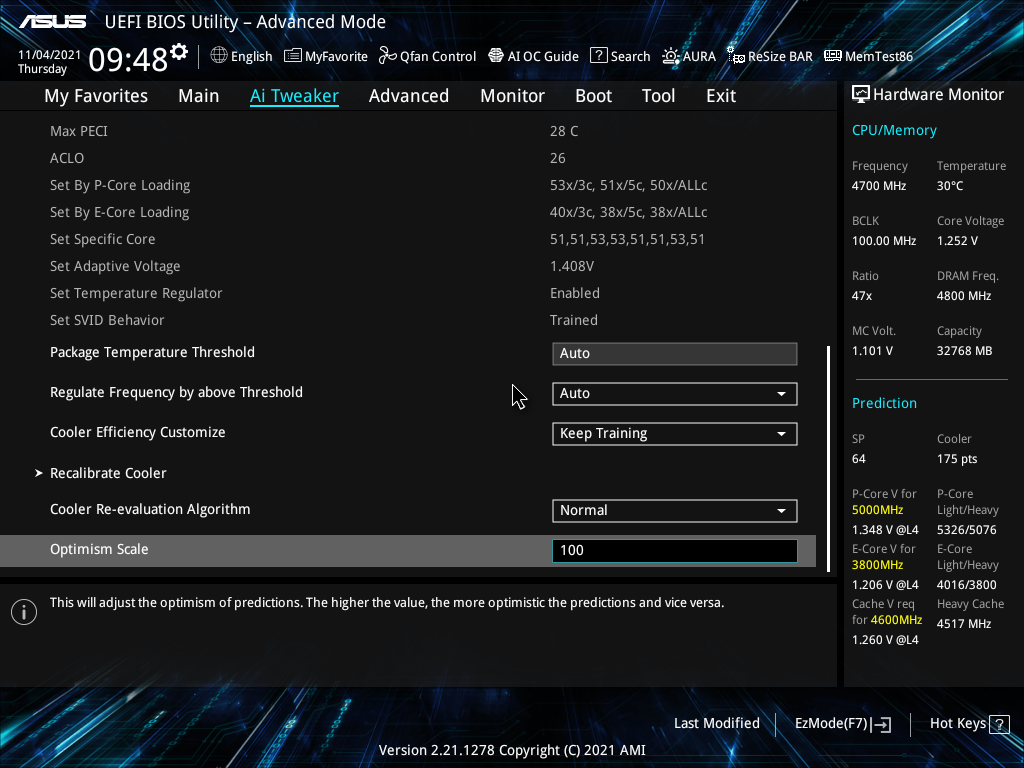

Не забыт и раздел Tweraker’s Paradise, который впервые появился на платах ROG и куда обычно спрятаны бесполезные для обычного пользователя, но важные для бенчеров и оверклокеров параметры.

ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A

Учитывая личный преобразователь питания у каждой планки DDR5, появился новый раздел, где собраны настройки VRM ОЗУ.

ASUS Prime Z690-A

Основные параметры, которые можно изменить AI Tweaker, собраны в таблицу ниже.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–538 0,01
Performance Core Ratio (Multiplier) 8–85 1
Efficient Core Ratio (Multiplier) 8–85 1
CPU Cache Ratio (Multiplier) 8–85 1
DRAM Frequency (МГц) 800–6400, 800–8533 100, 33
CPU Load-line Calibration Auto/Level1…7 1
CPU Current Capability (%) Auto/100…170 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU L2 Voltage 0,7–1,8 0,001
CPU System Agent Voltage (В) 0,7–1,8 0,001
CPU Input Voltage 1,5–2,1 0,01
DRAM VDD Voltage (B) 0,8–1,435 0,005
DRAM VDDQ Voltage (В) 0,8–1,435 0,005
IVR Transmitter VDDQ Voltage (В) 0,7–2,2 0,005
Memory Controller Voltage (В) 1–2 0,00625

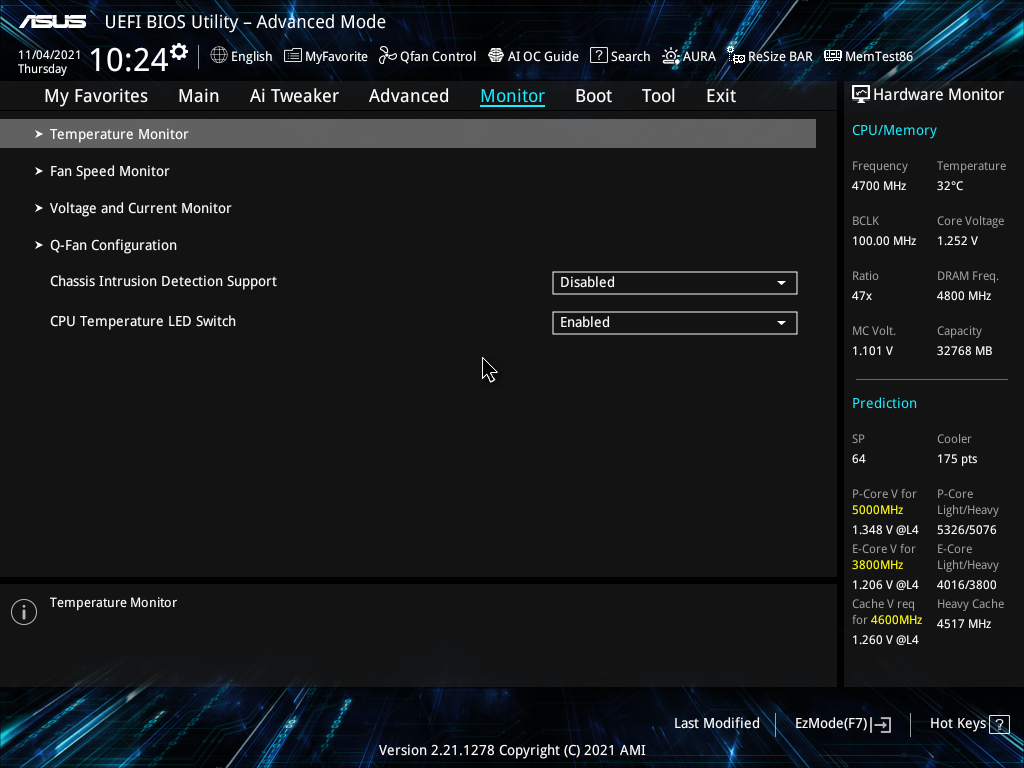

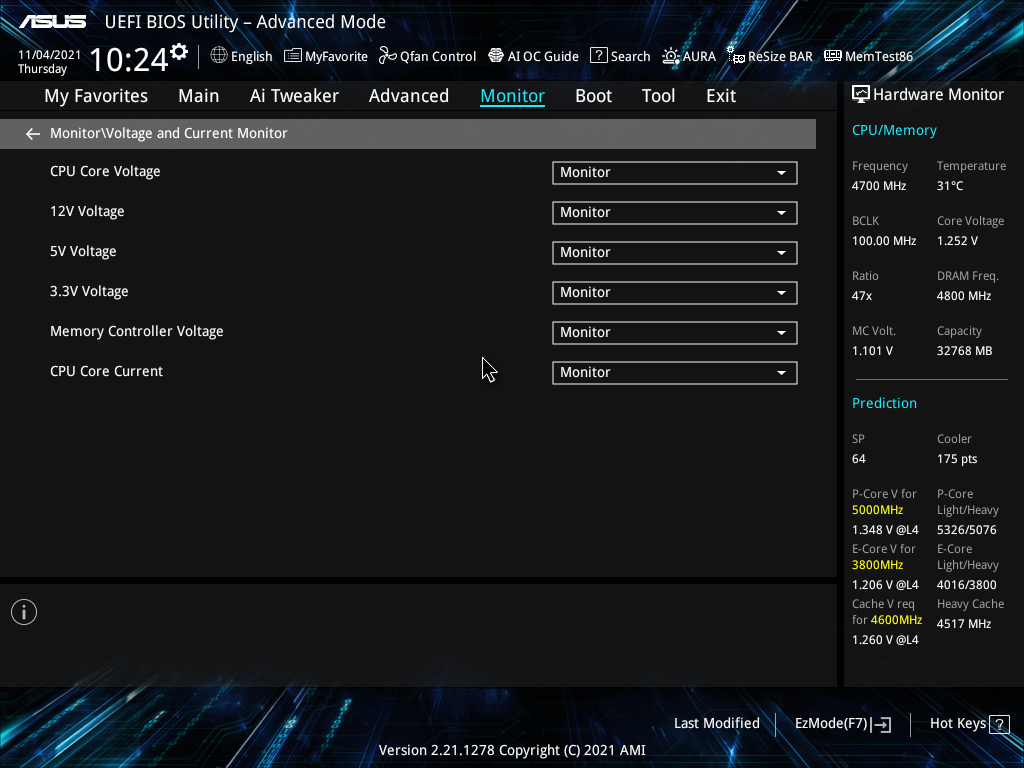

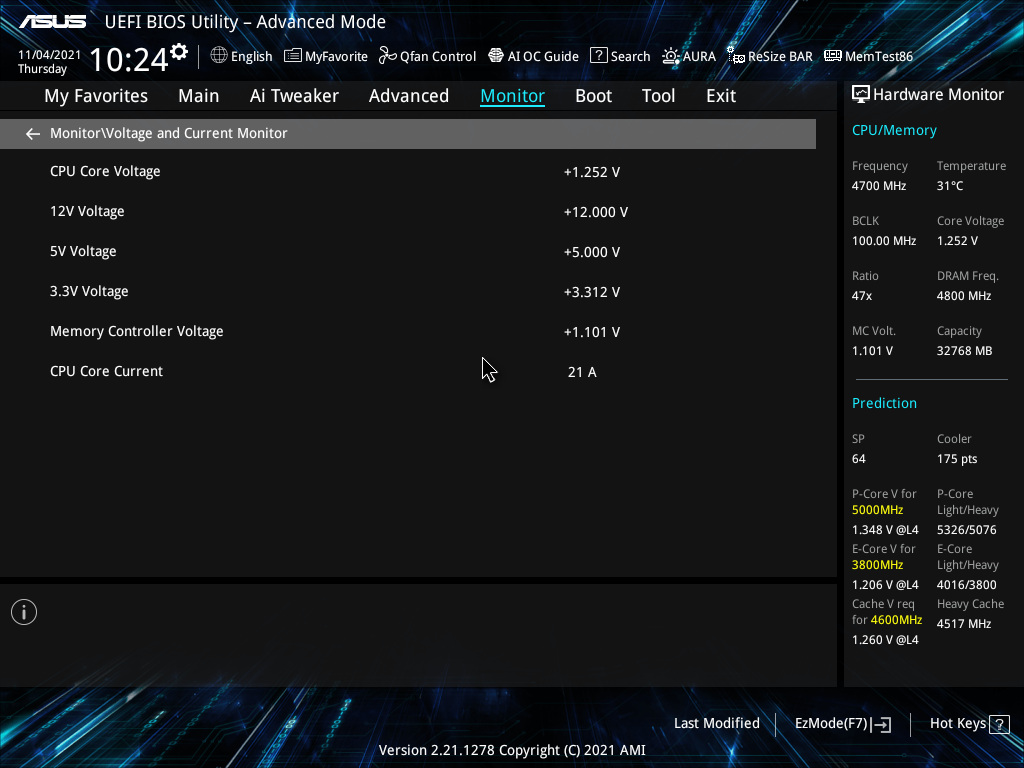

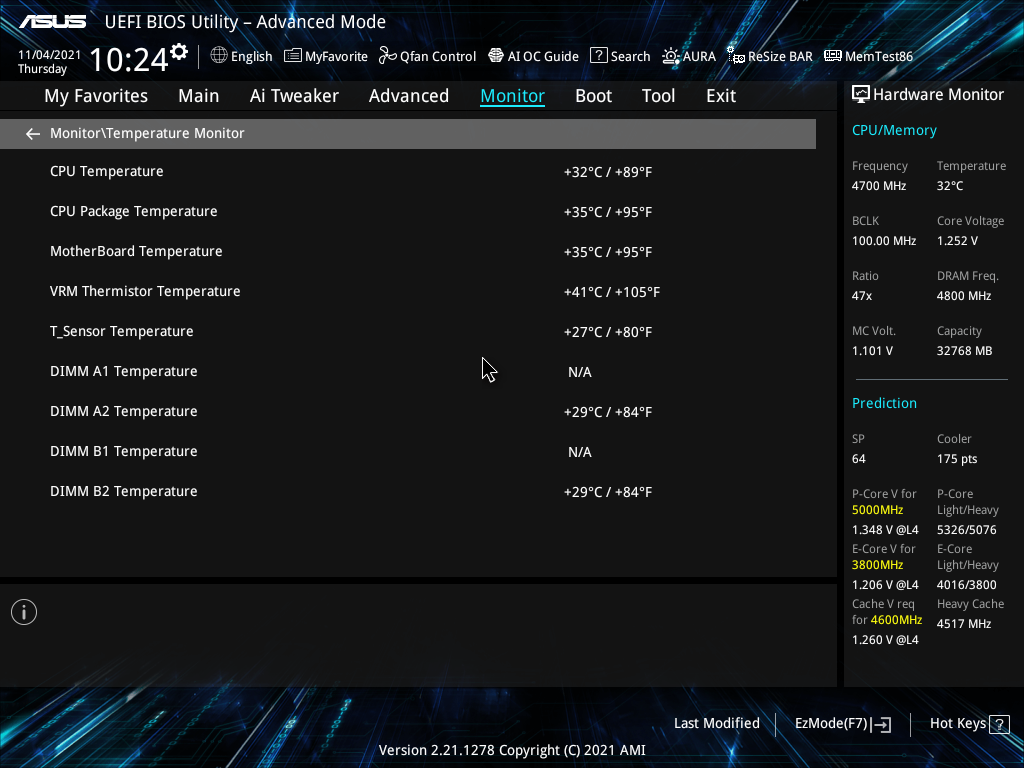

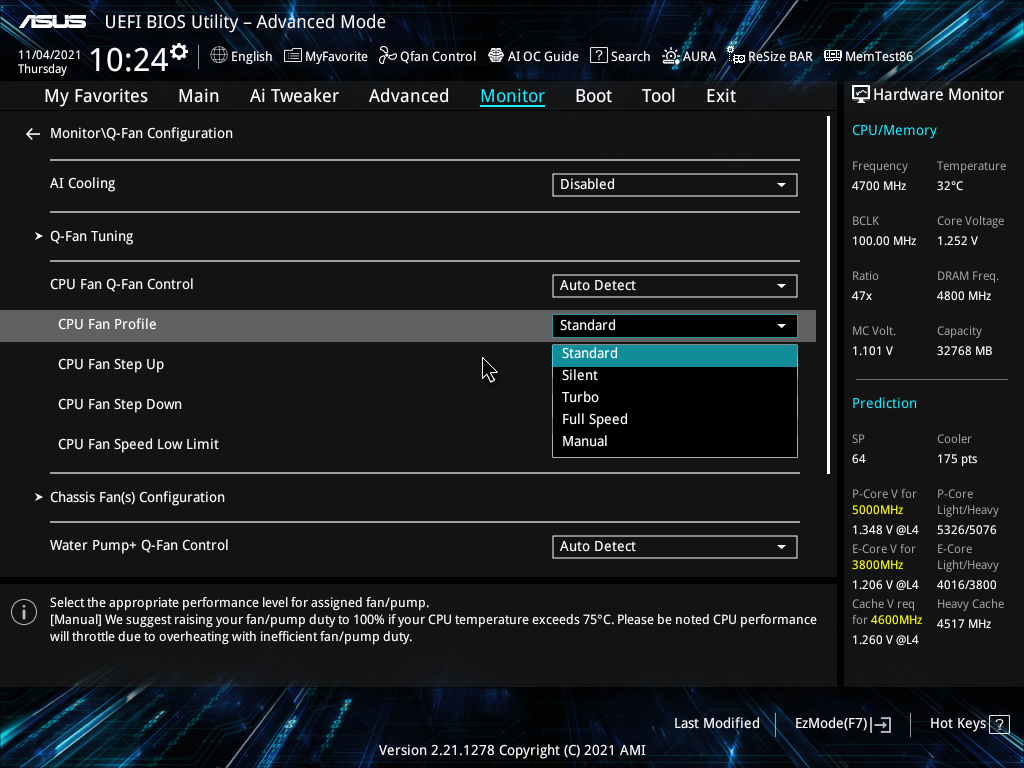

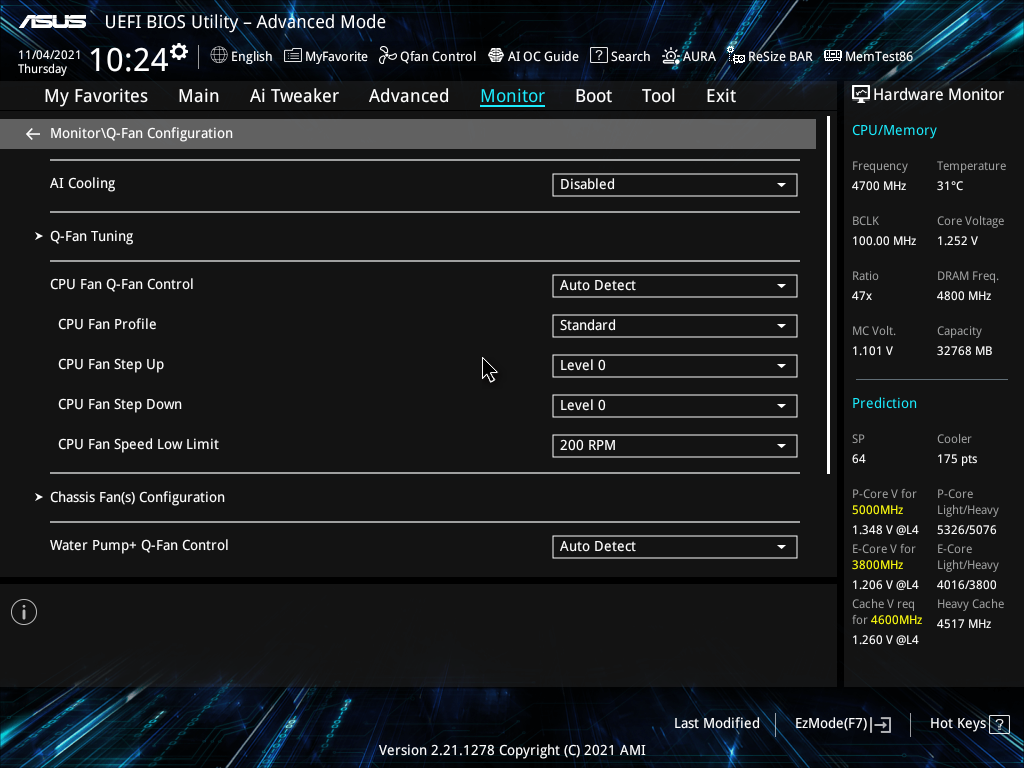

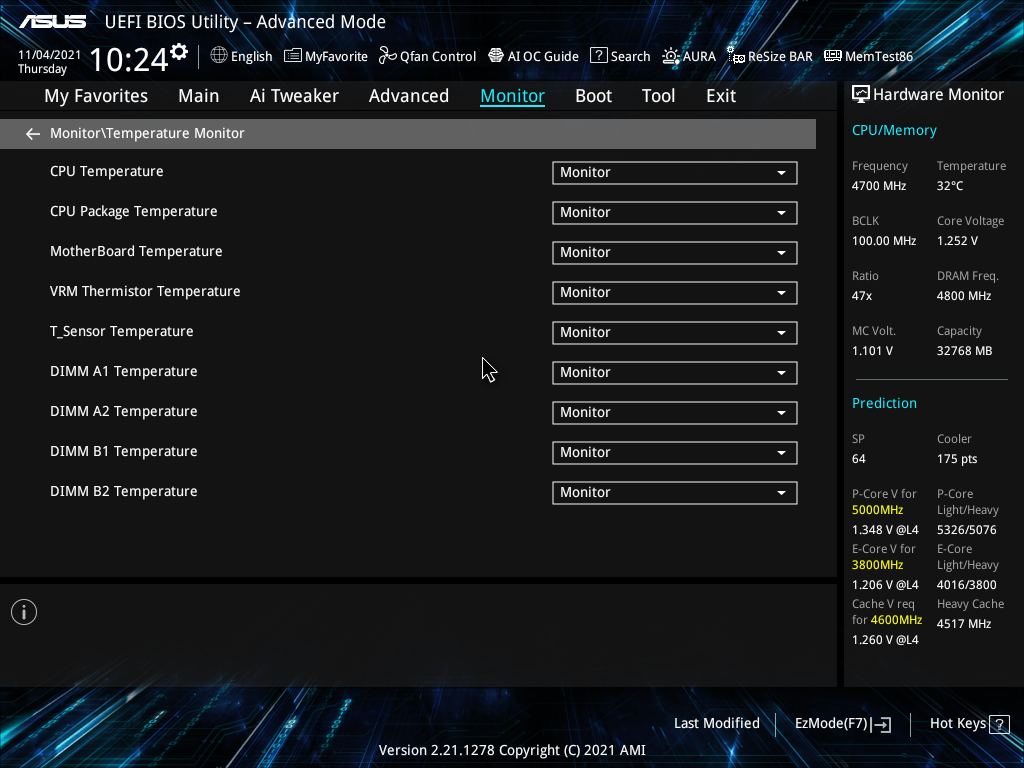

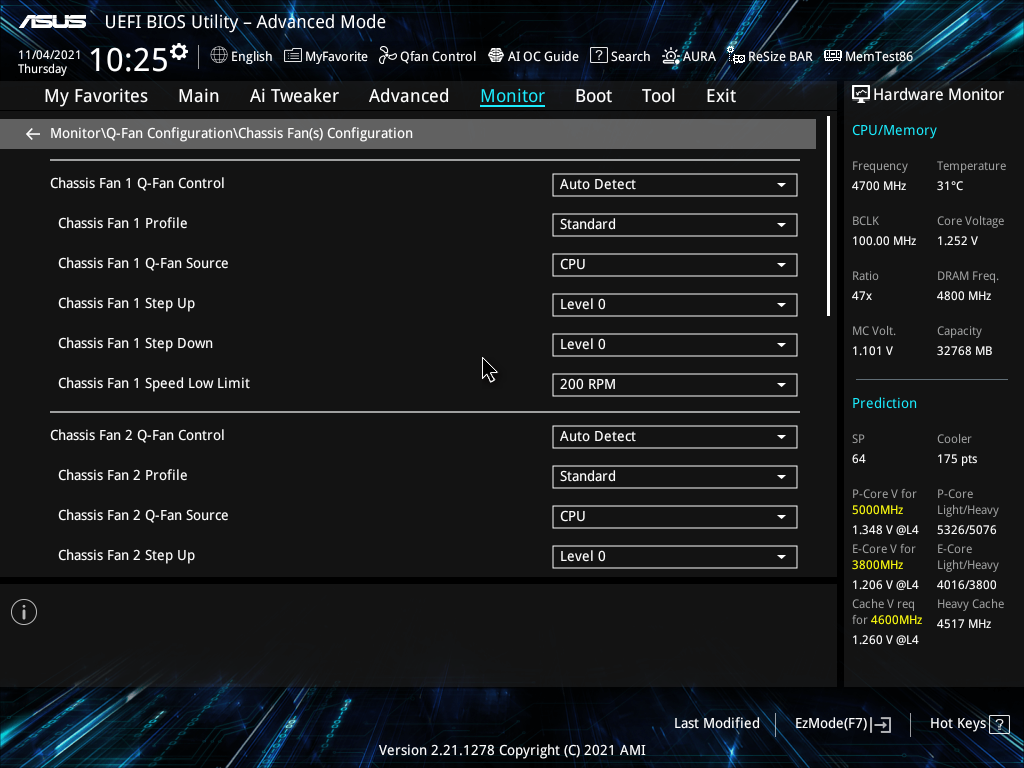

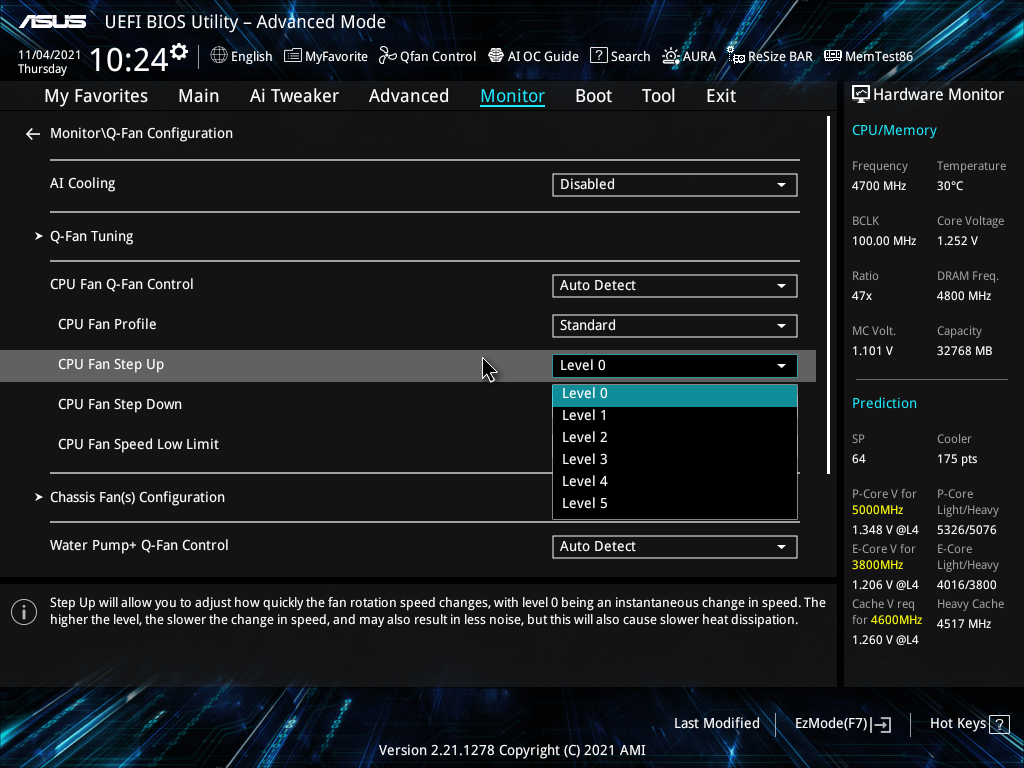

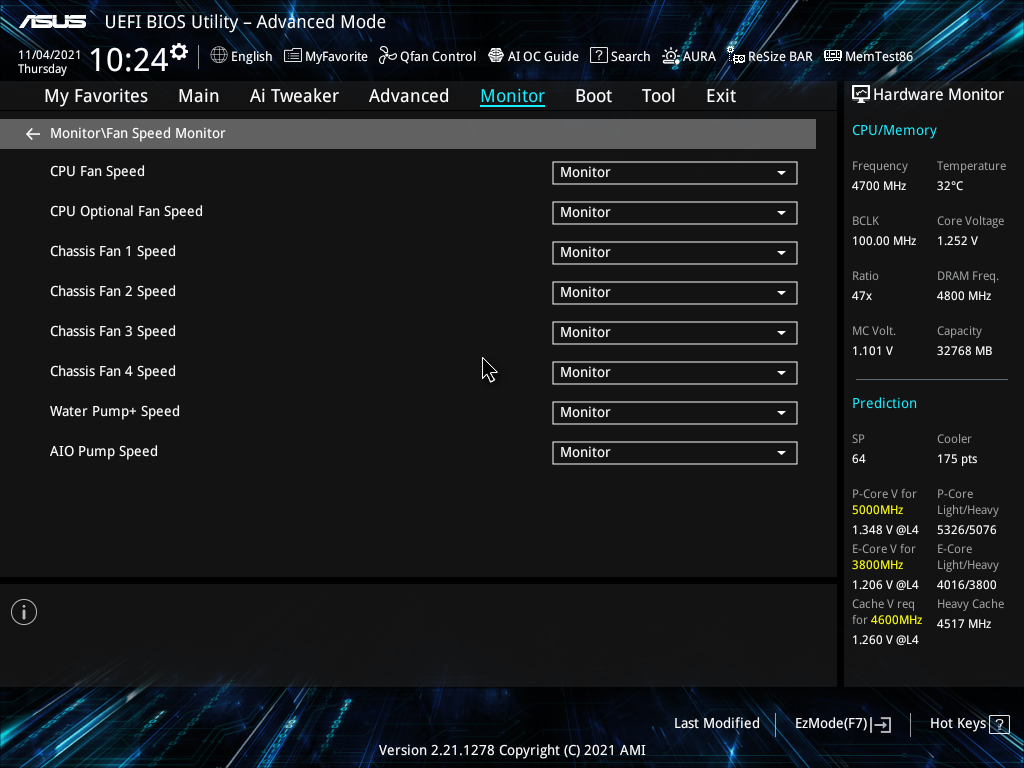

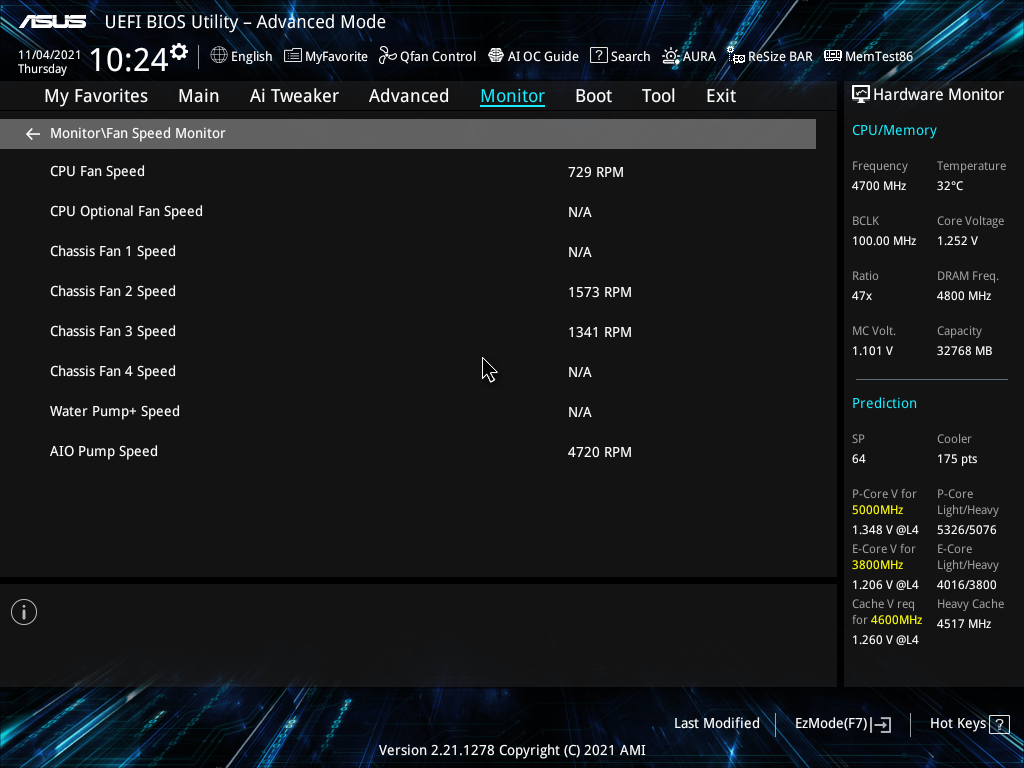

Раздел мониторинга разбит на несколько подразделов, в которых присутствуют показатели температуры, напряжений и скорости вращения вентиляторов. Там же можно настроить работу активной системы охлаждения.

ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A

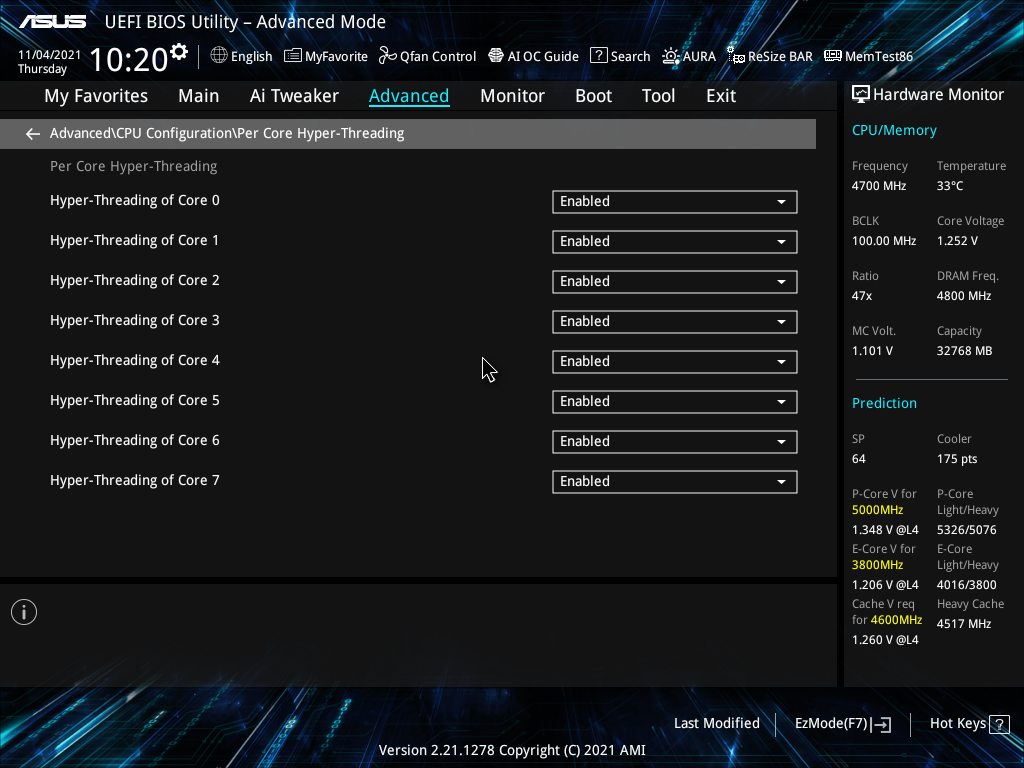

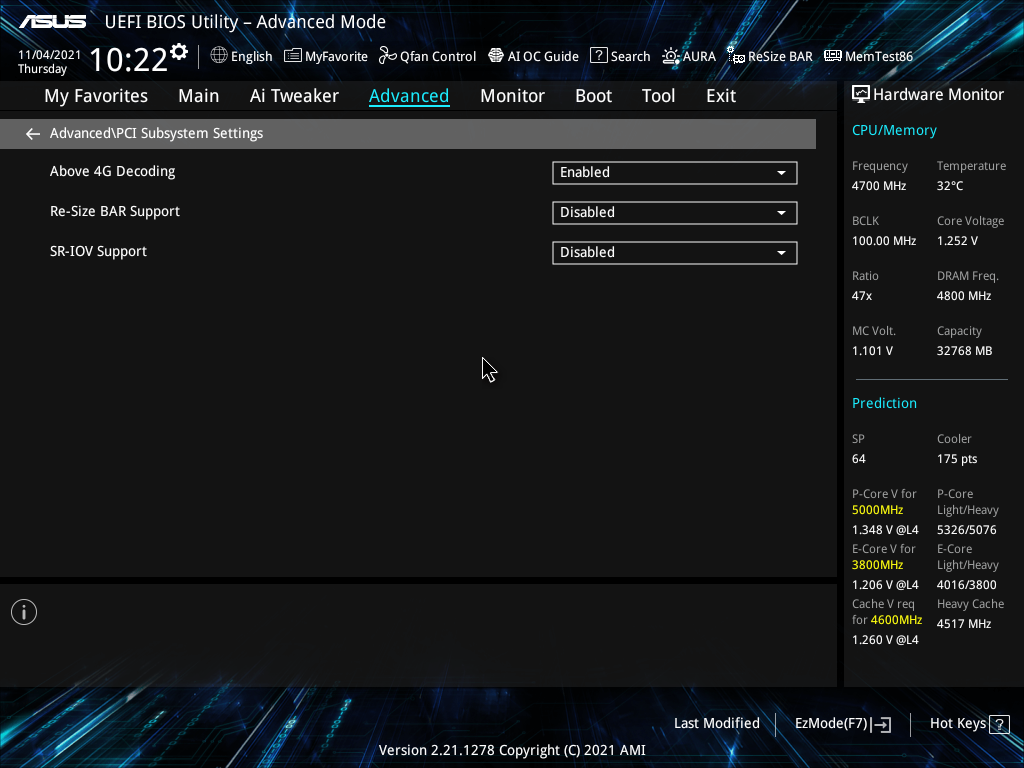

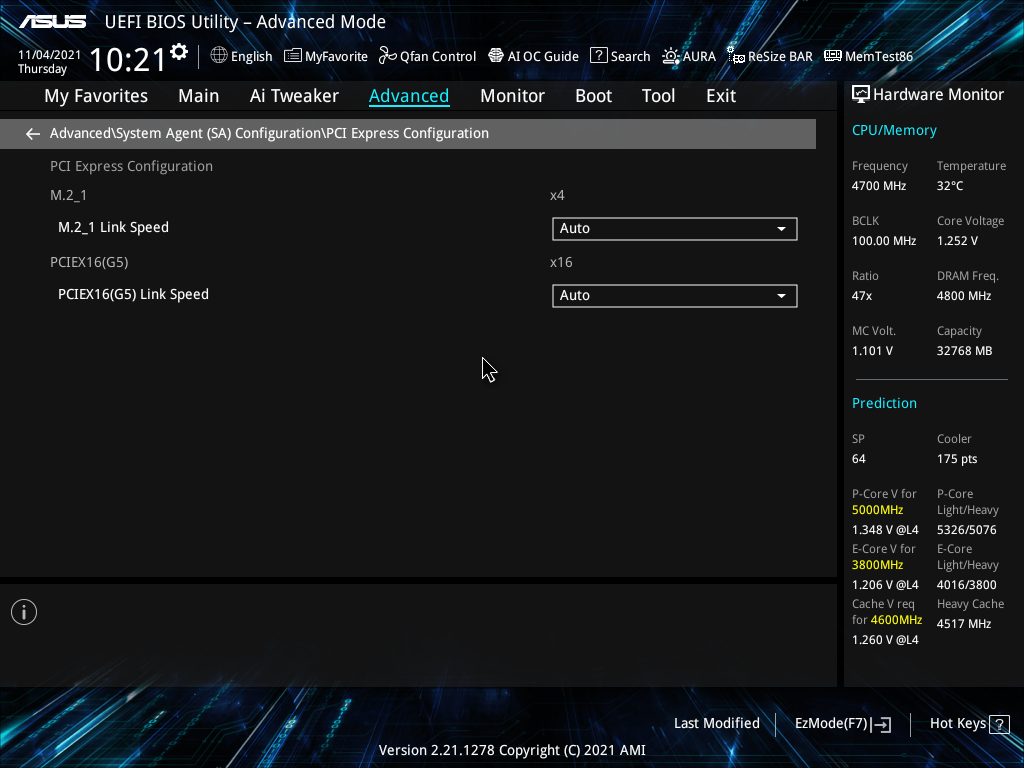

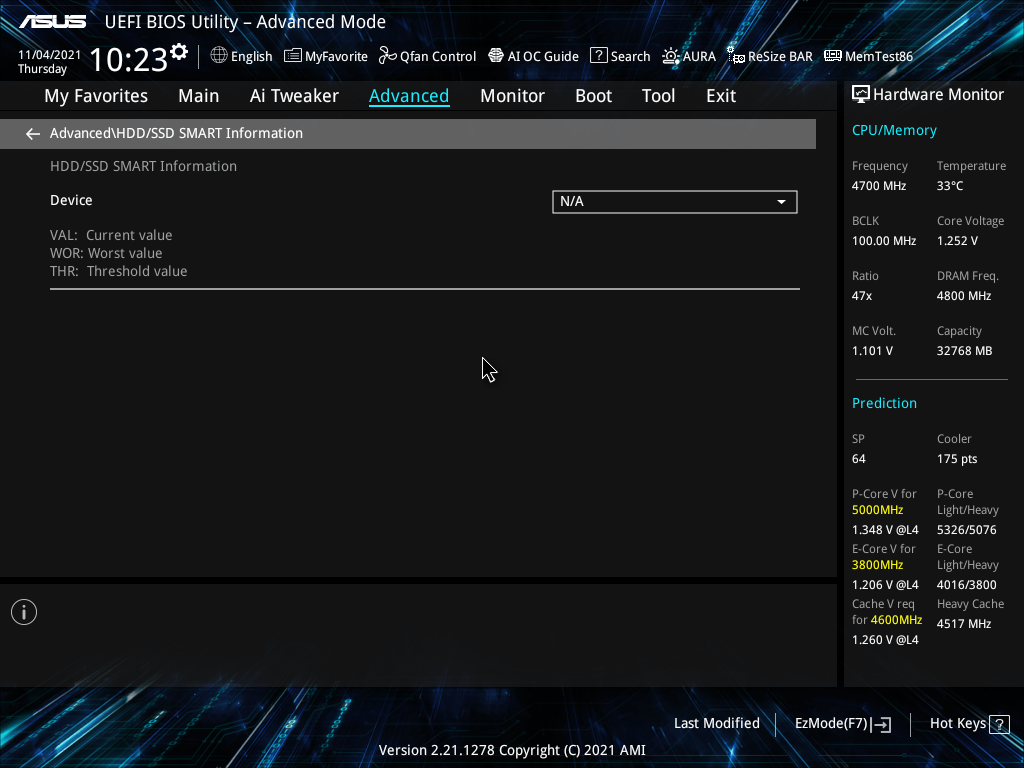

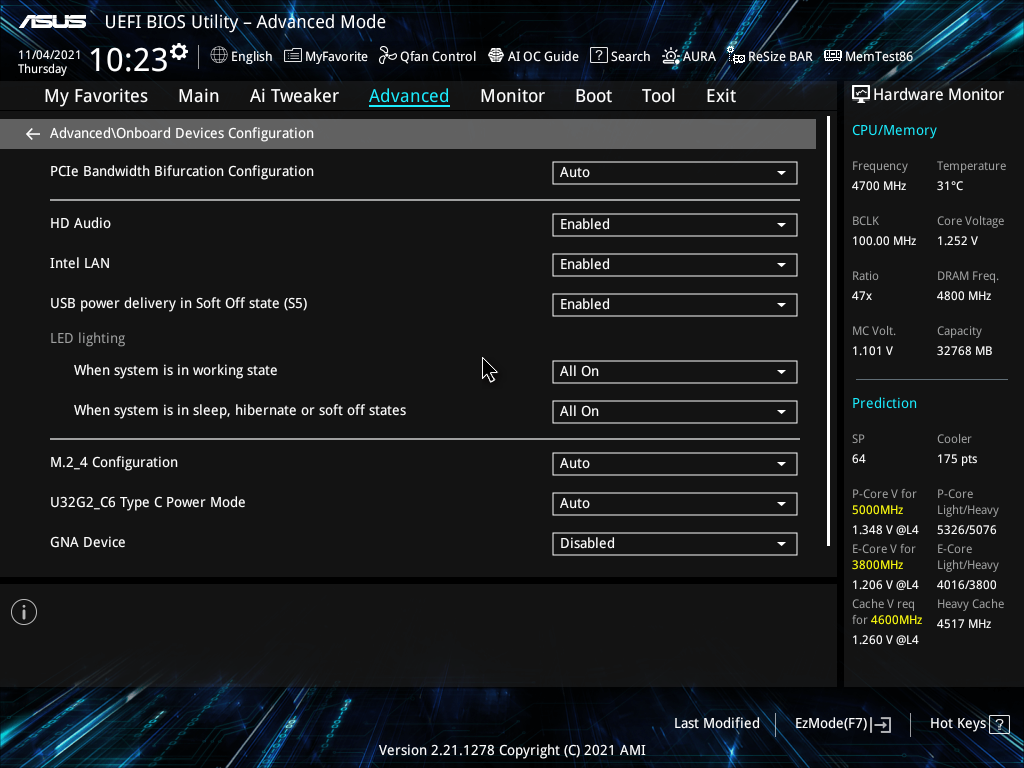

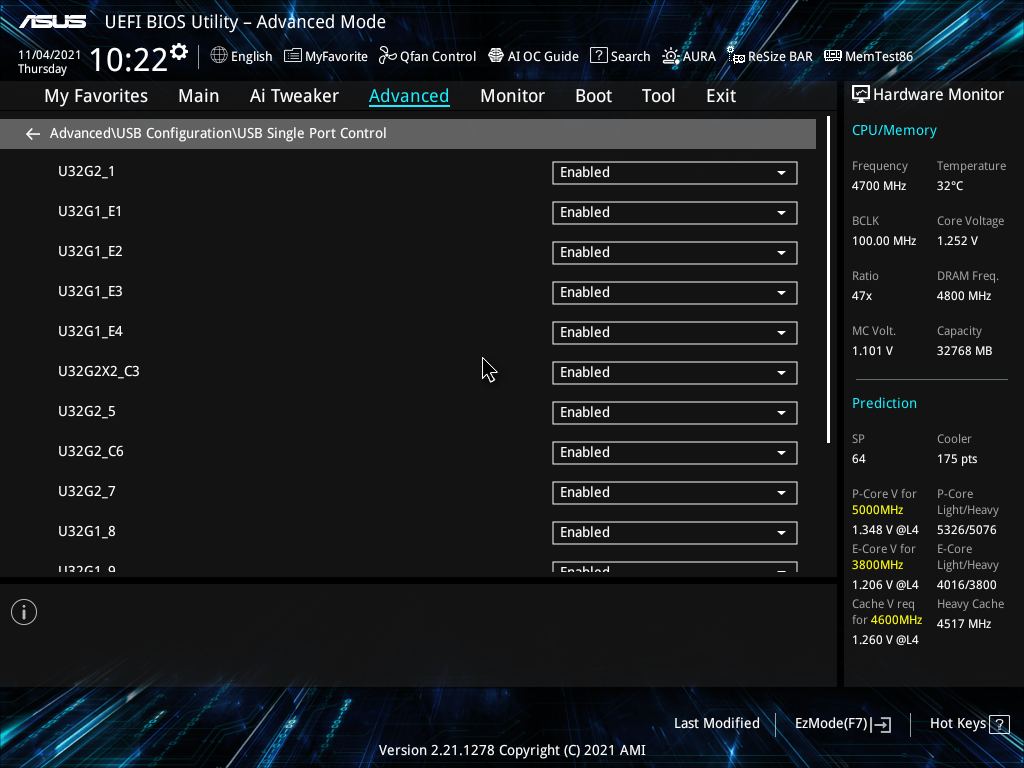

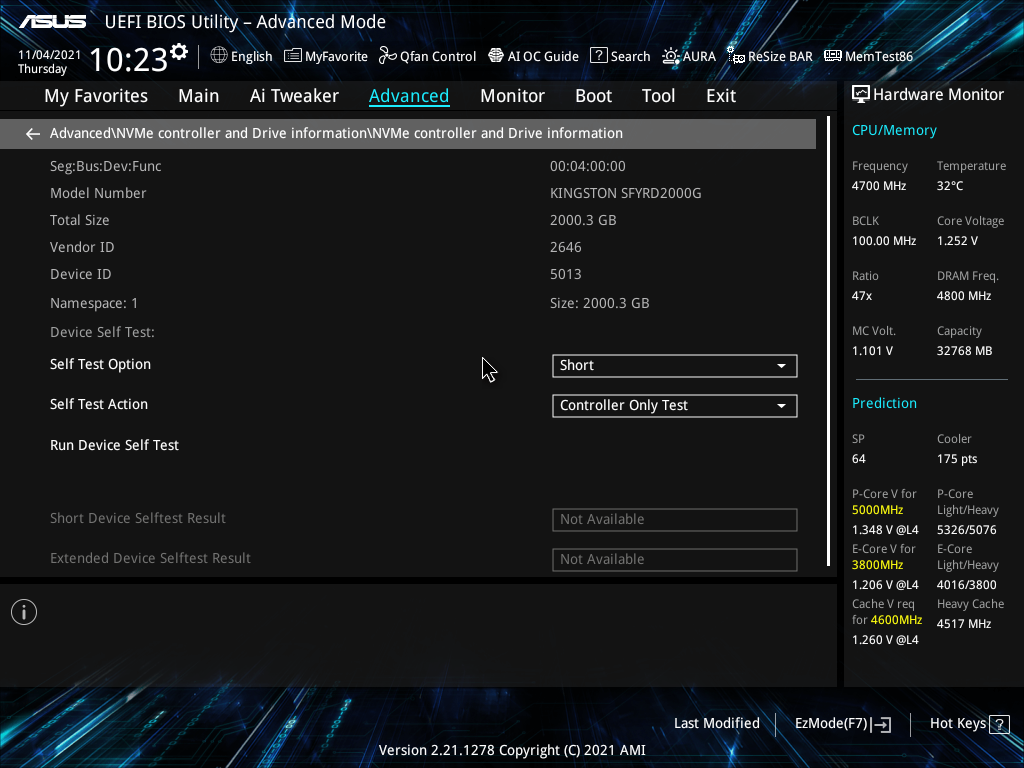

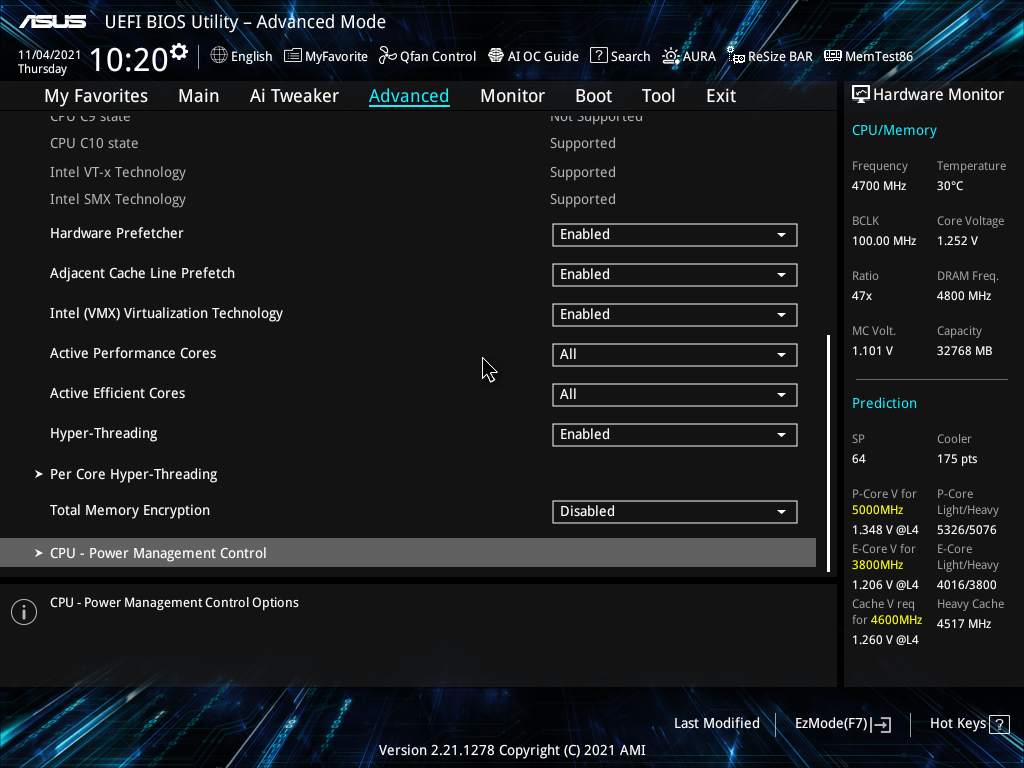

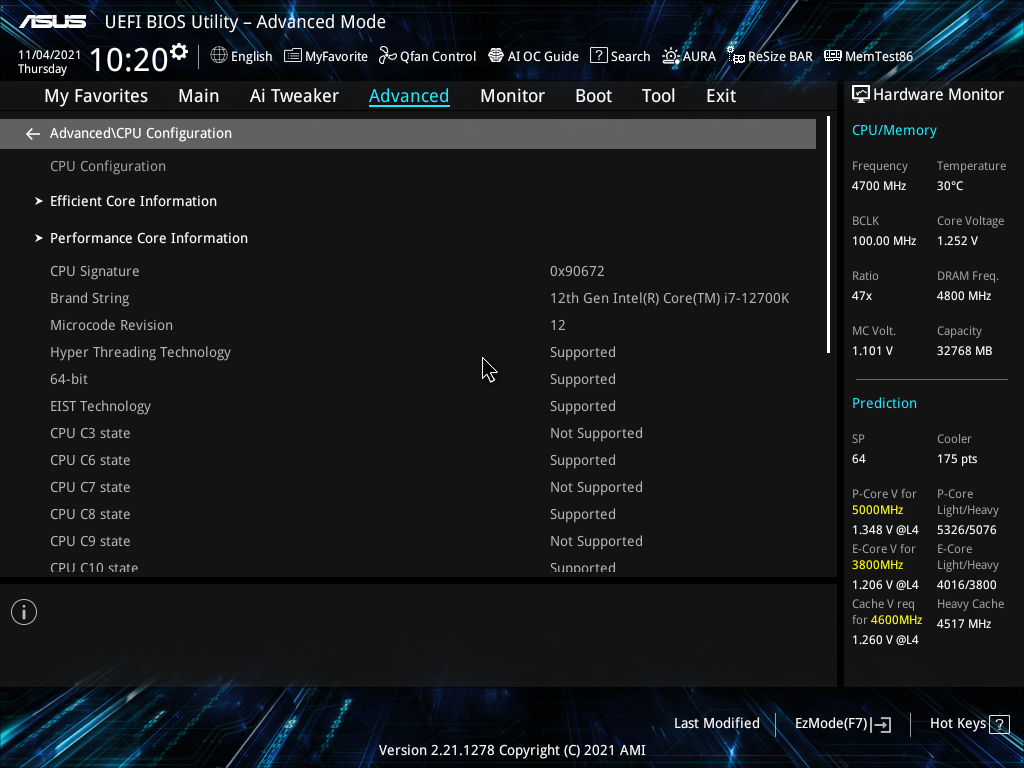

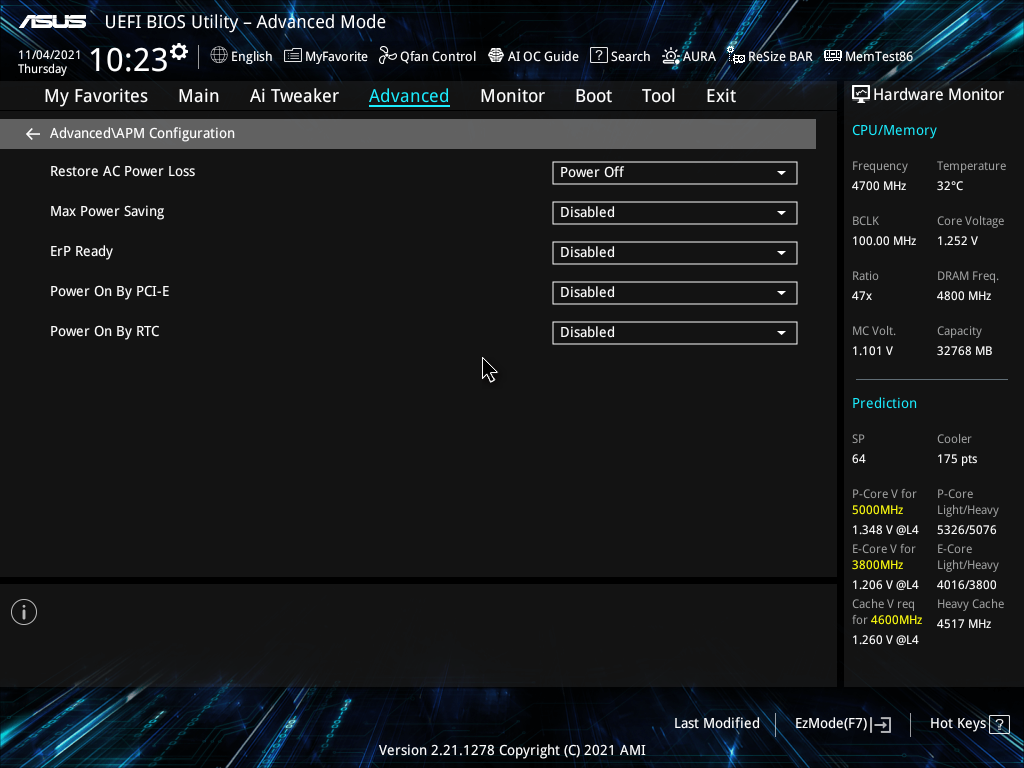

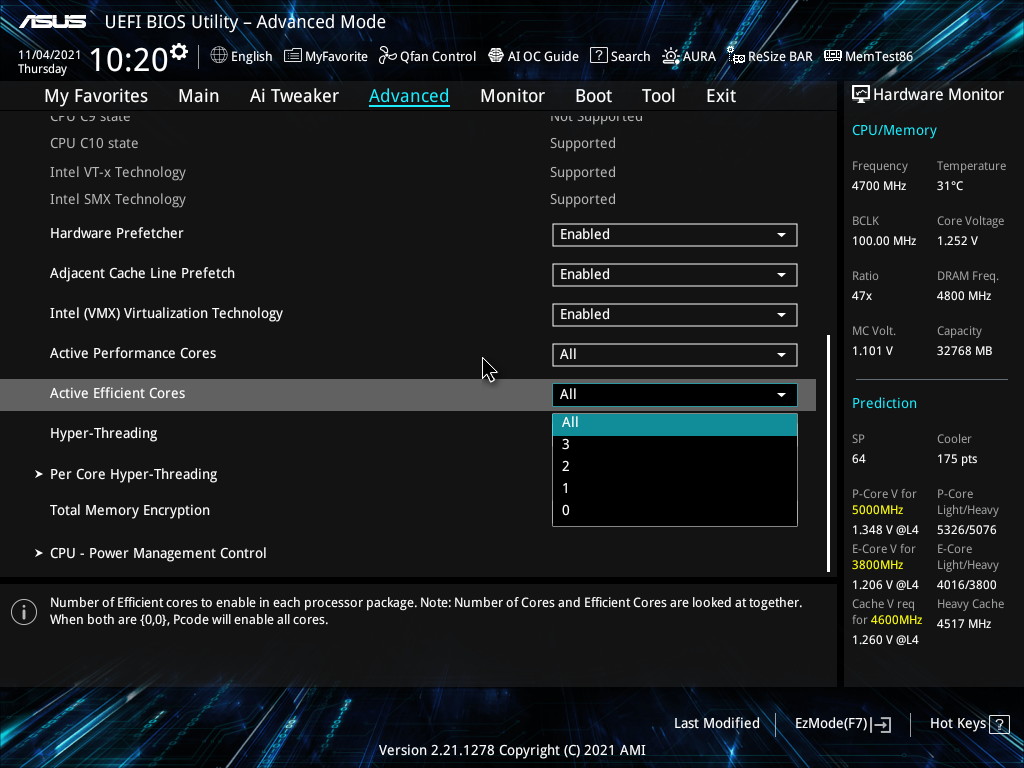

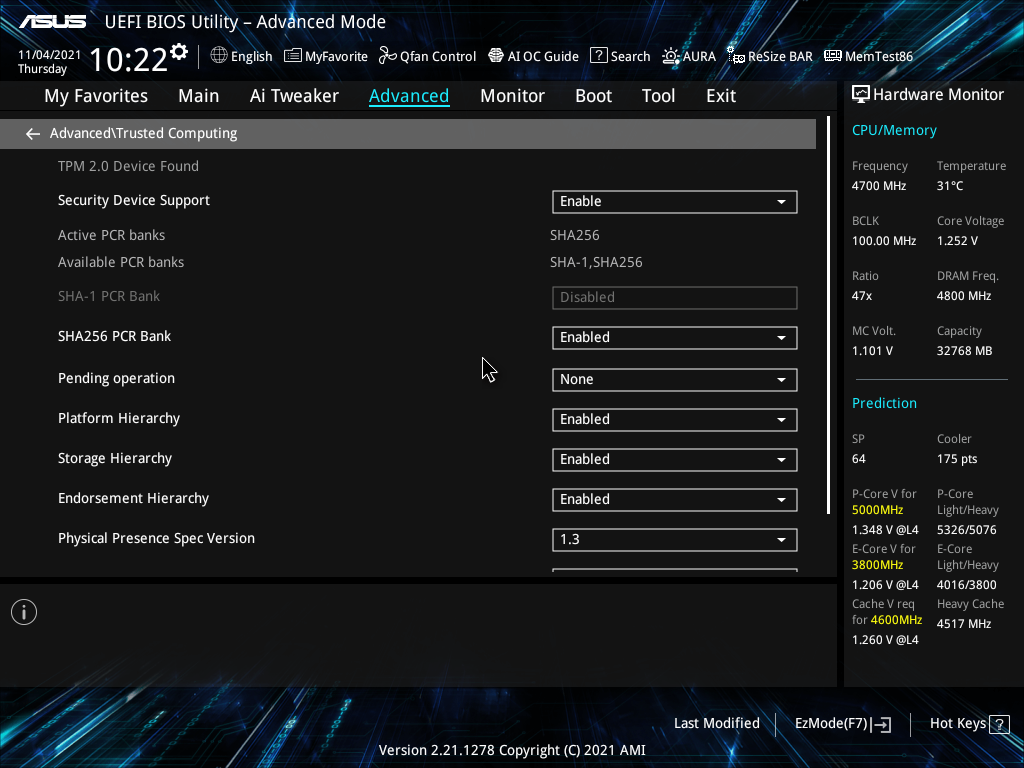

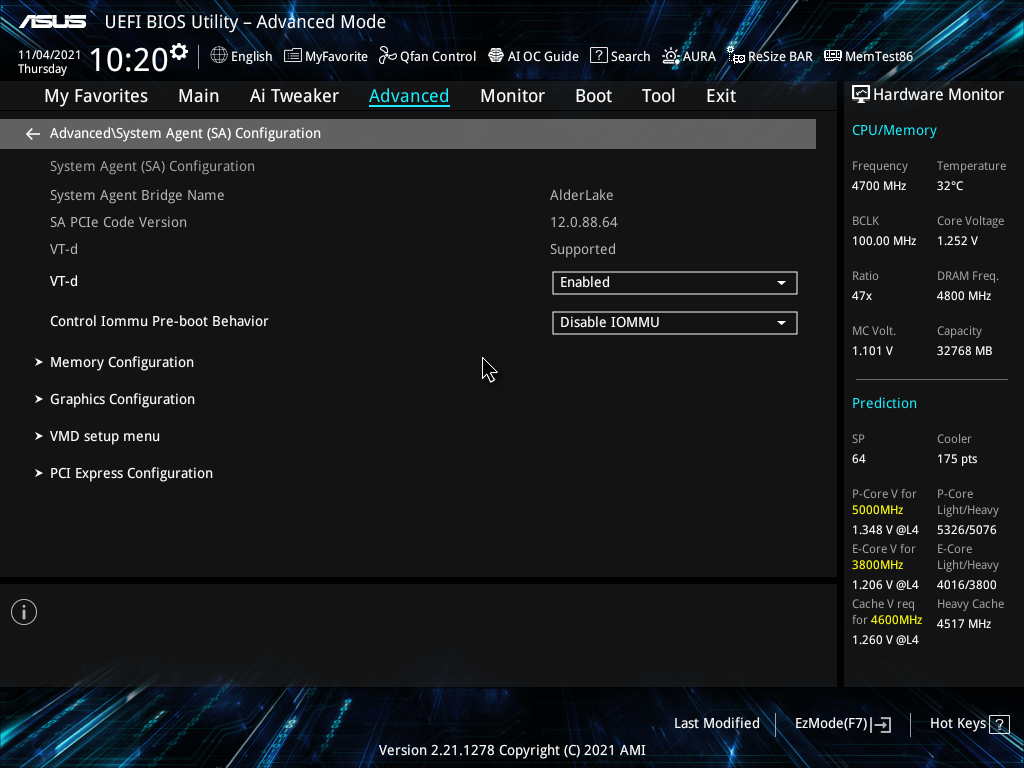

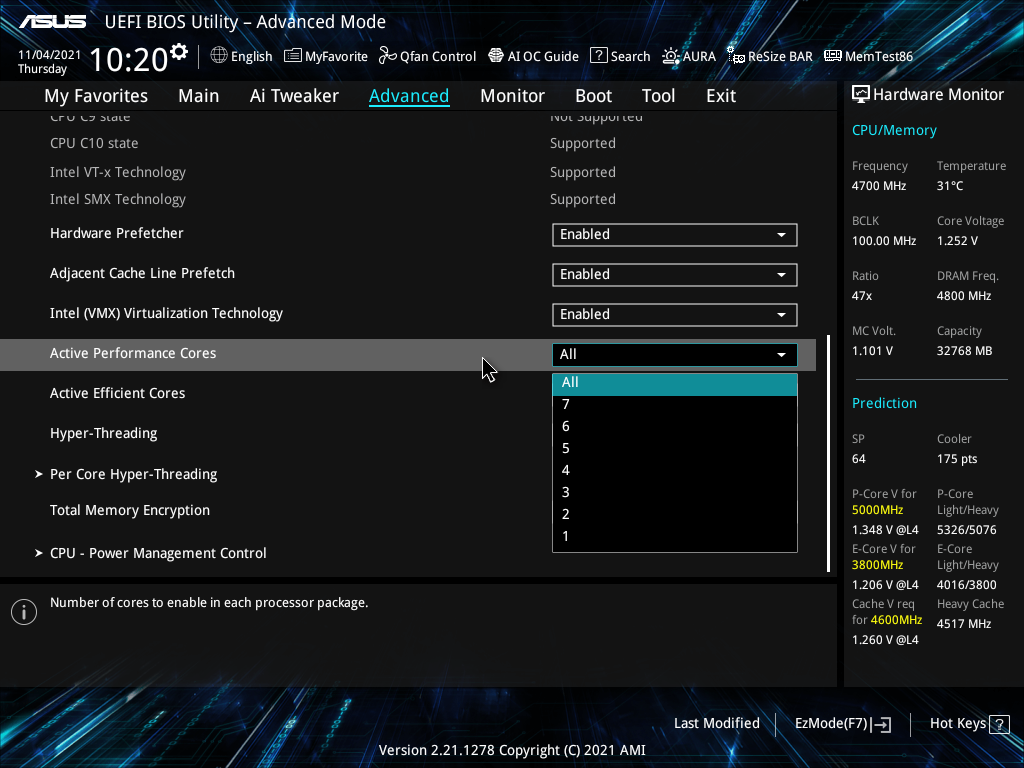

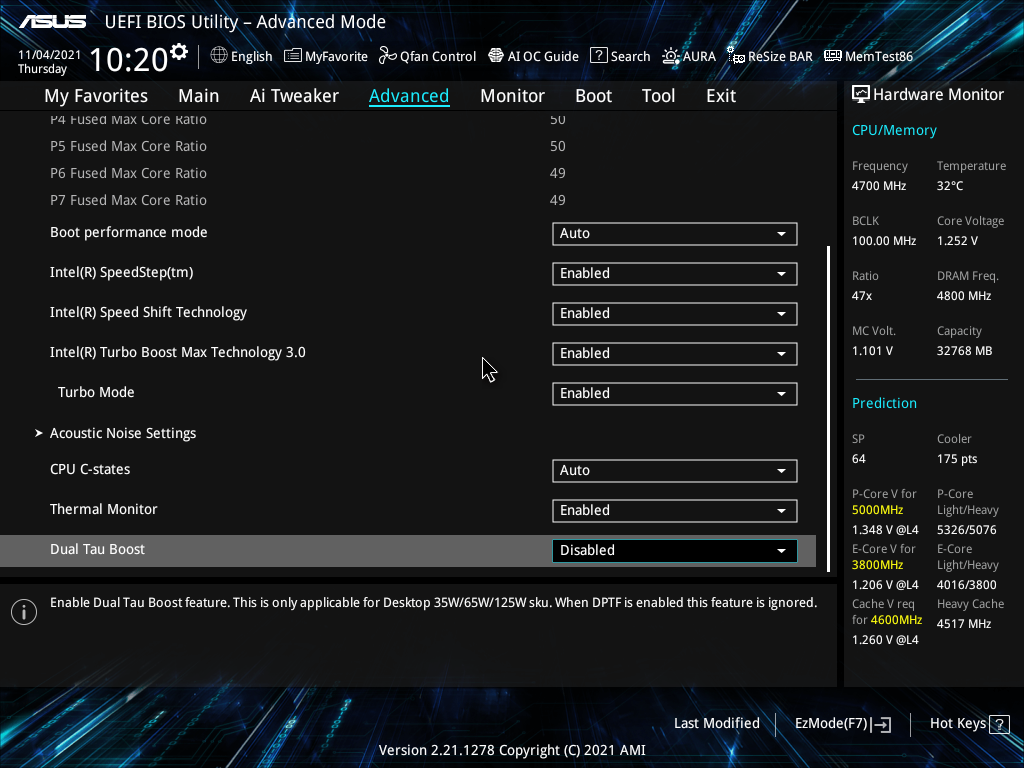

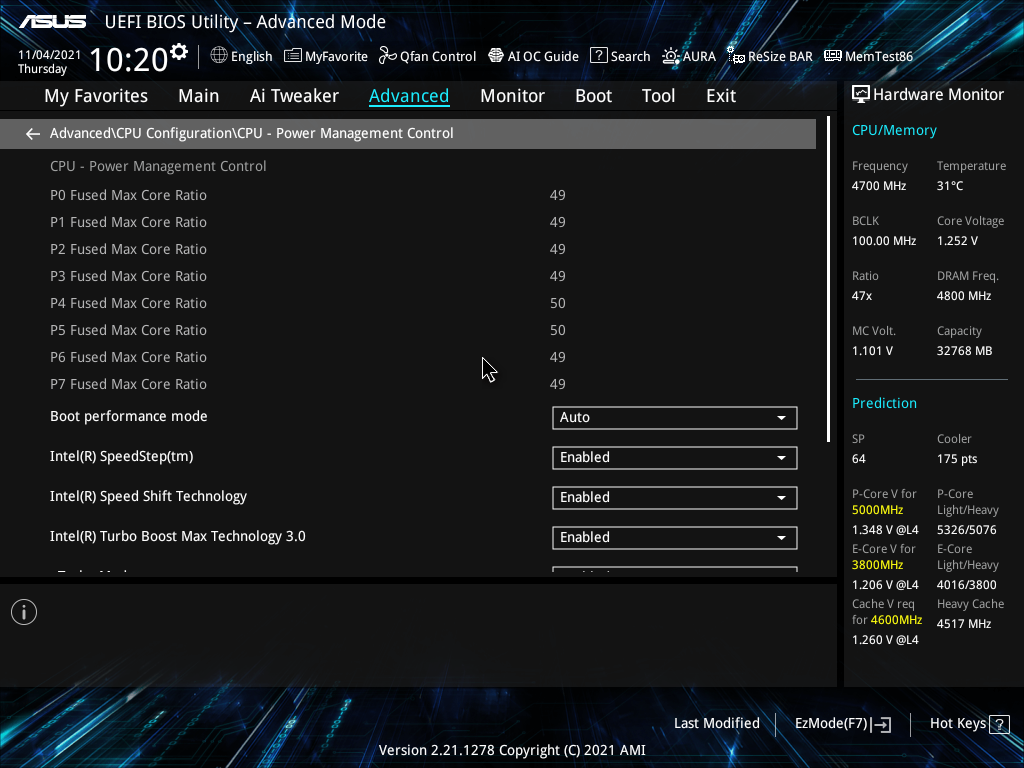

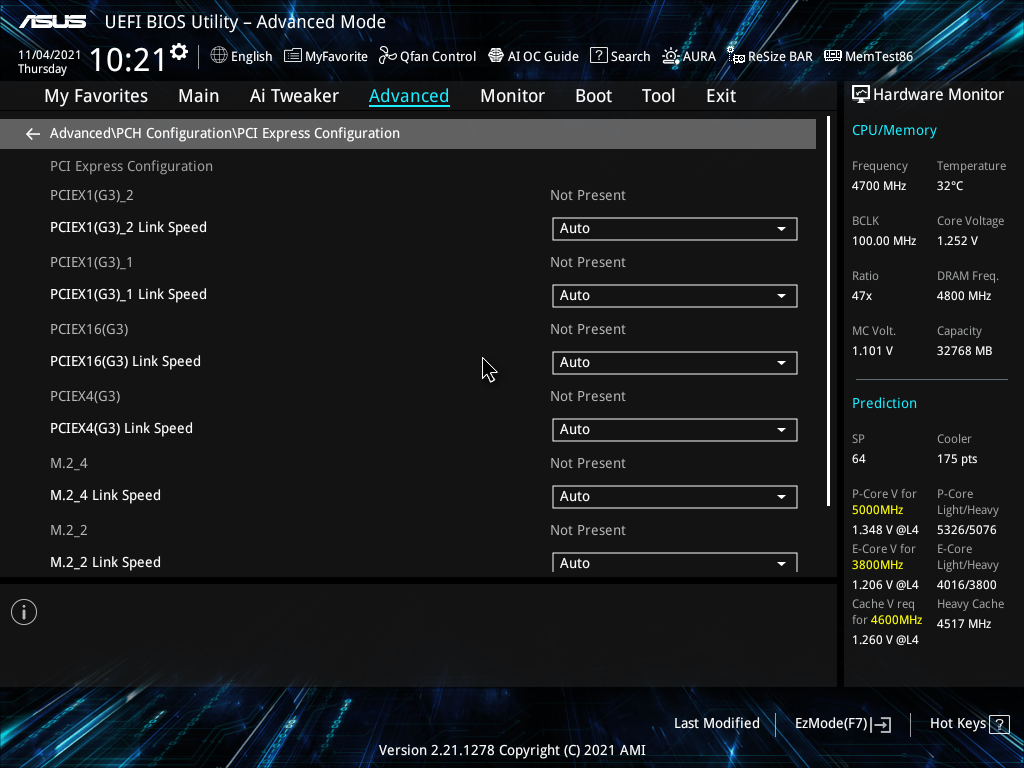

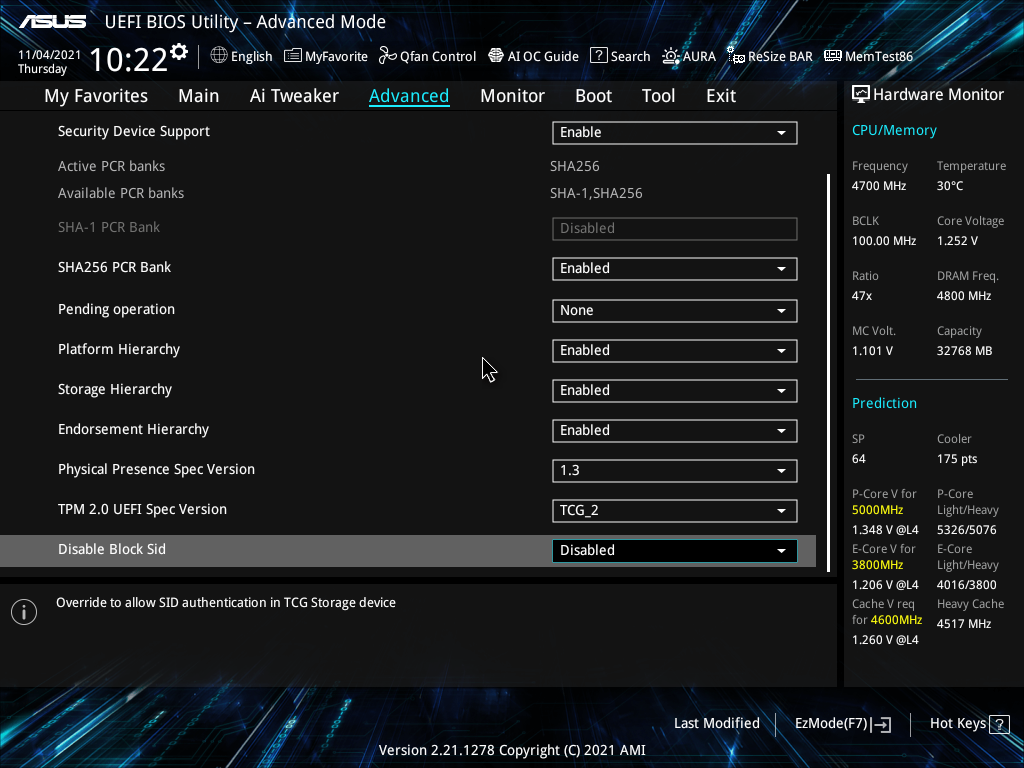

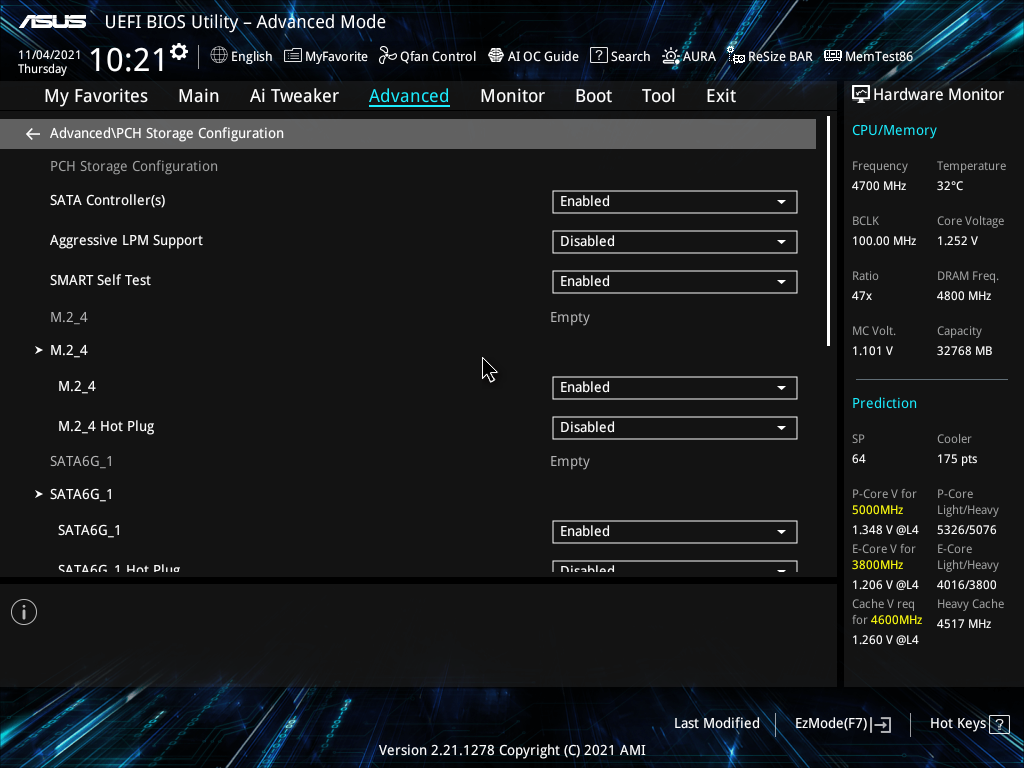

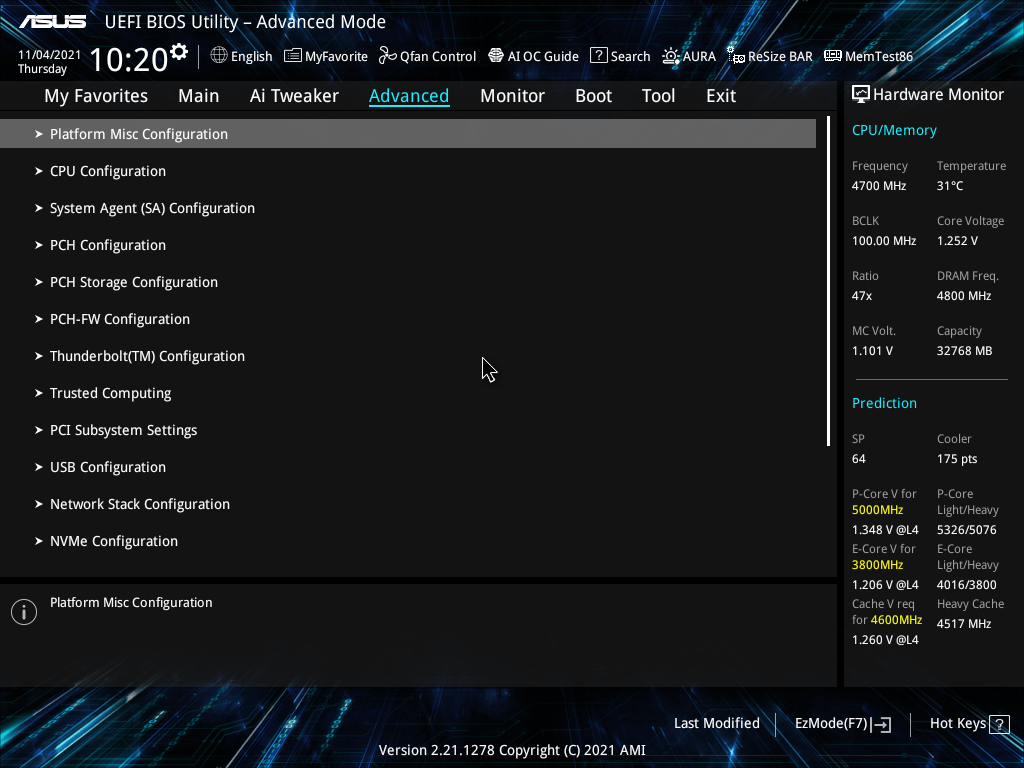

В Advanced находятся параметры работы периферийных устройств, шины PCI Express, интерфейсов M.2, поддерживаемые процессором технологии.

ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A
ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A

Boot позволяет выбрать загрузочный диск, активировать CSM для старта системы со старым оборудованием, произвести некоторые настройки.

ASUS Prime Z690-A

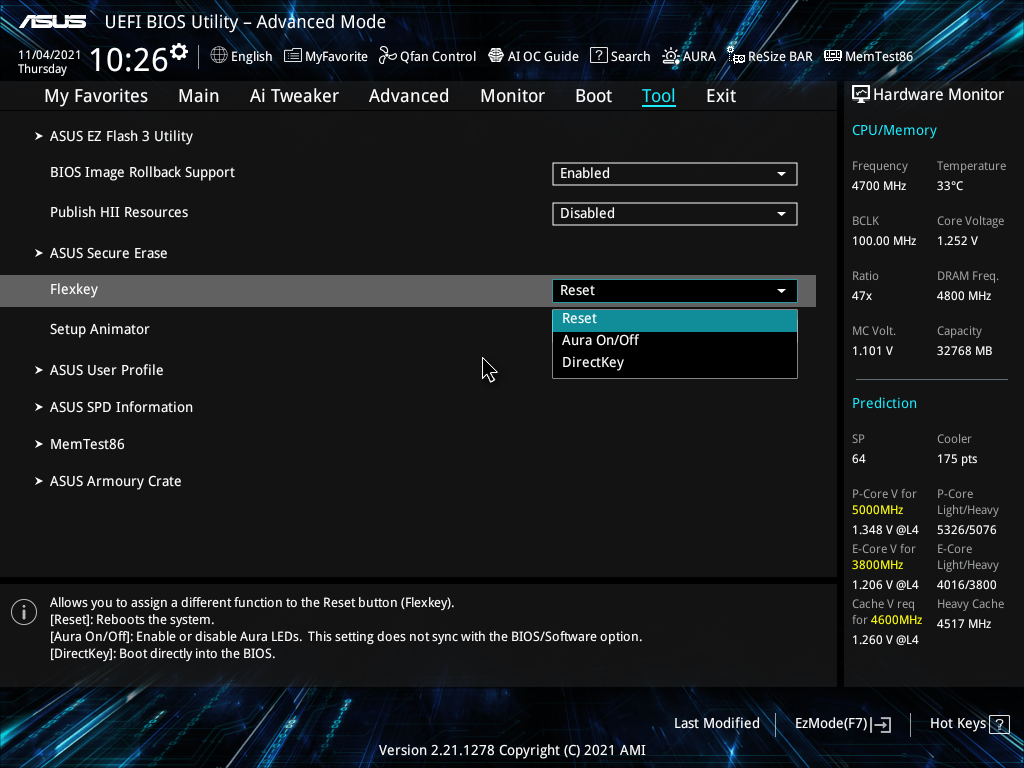

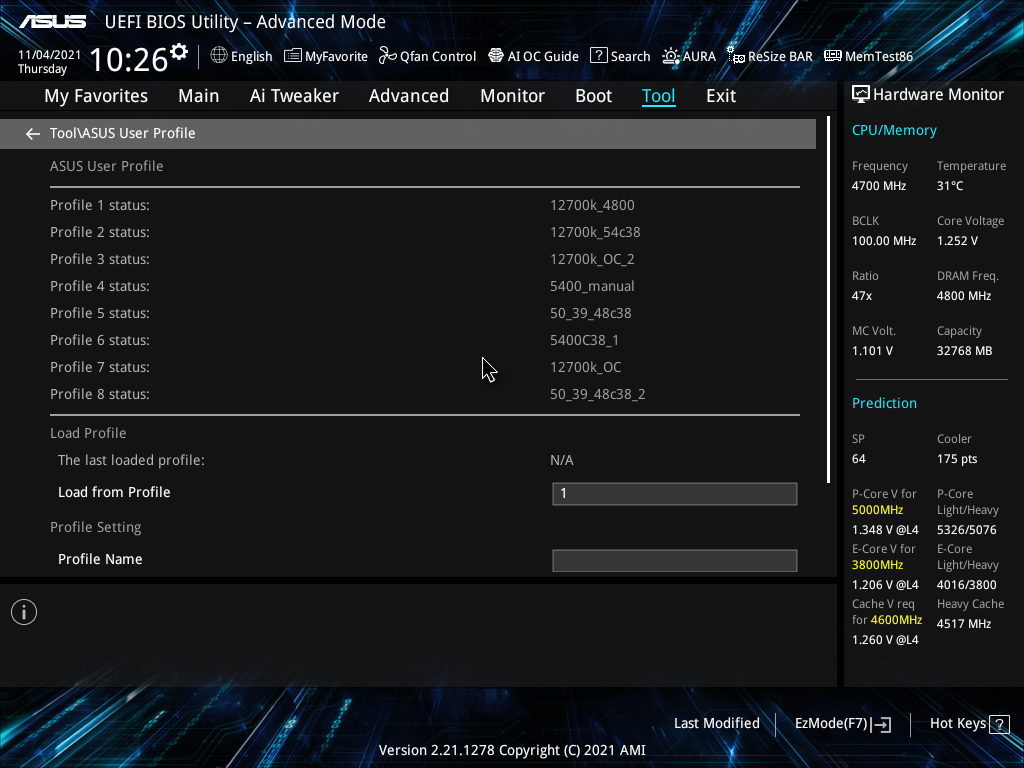

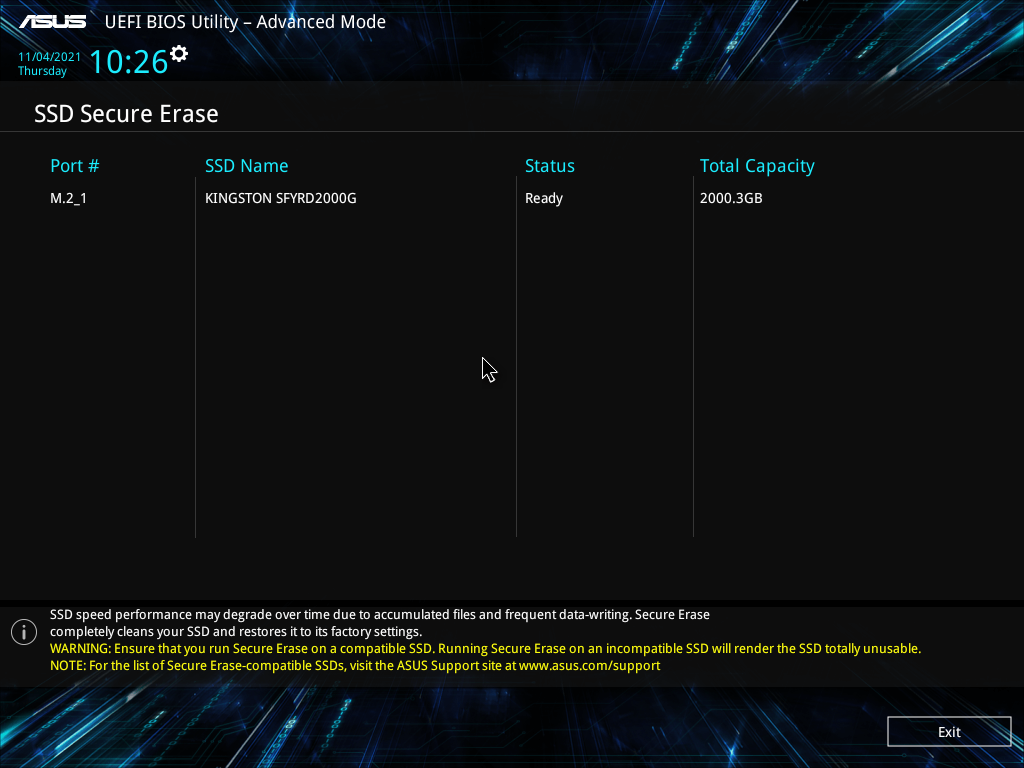

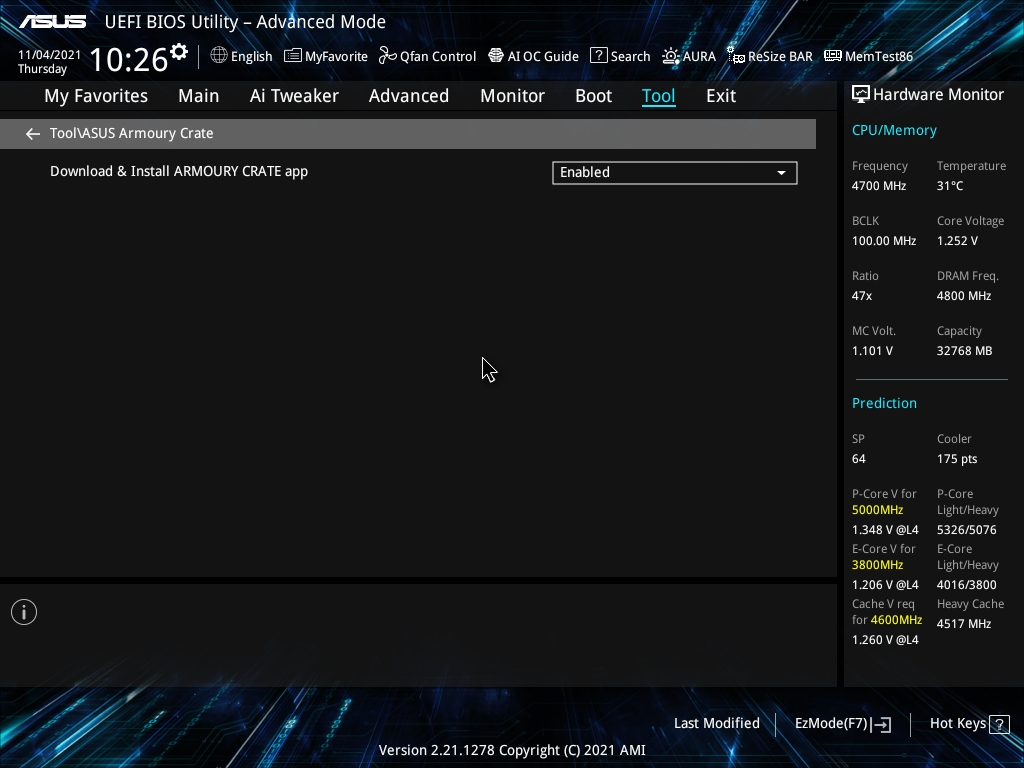

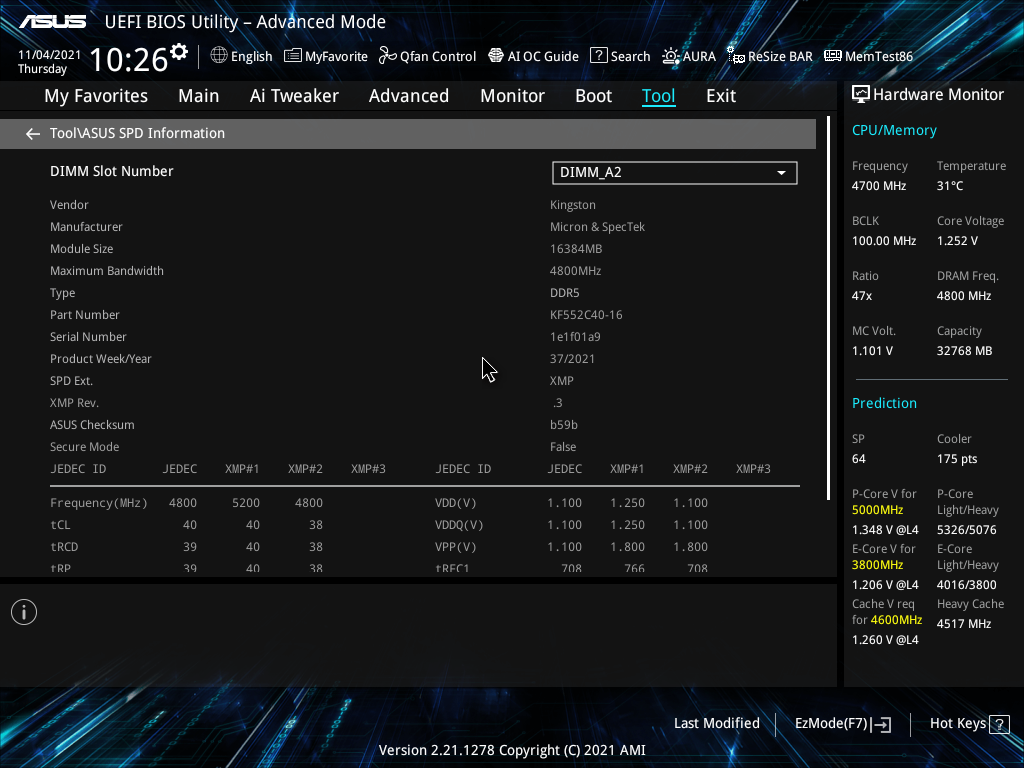

Встроенные утилиты, облегчающие работу с системой, расположились в разделе Tool.

ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A

Комплектное ПО

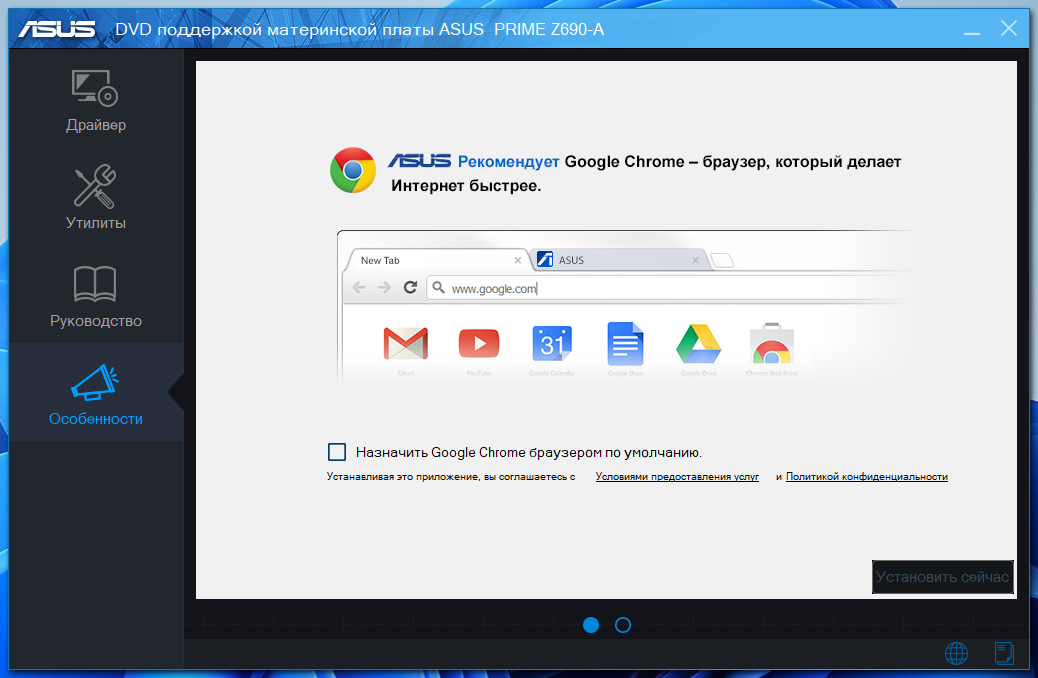

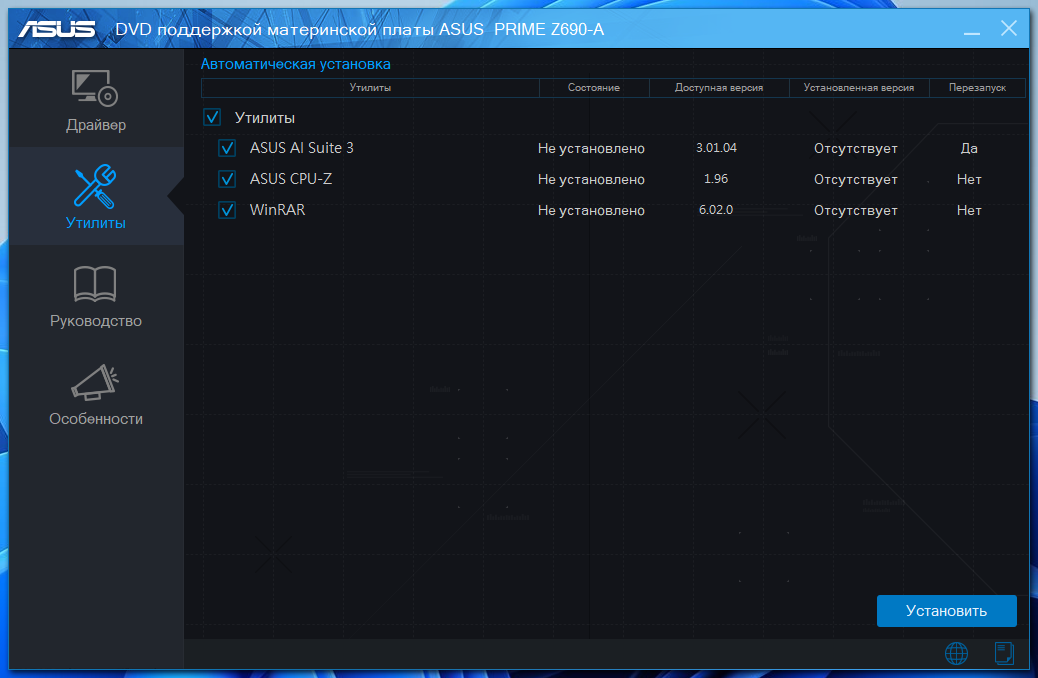

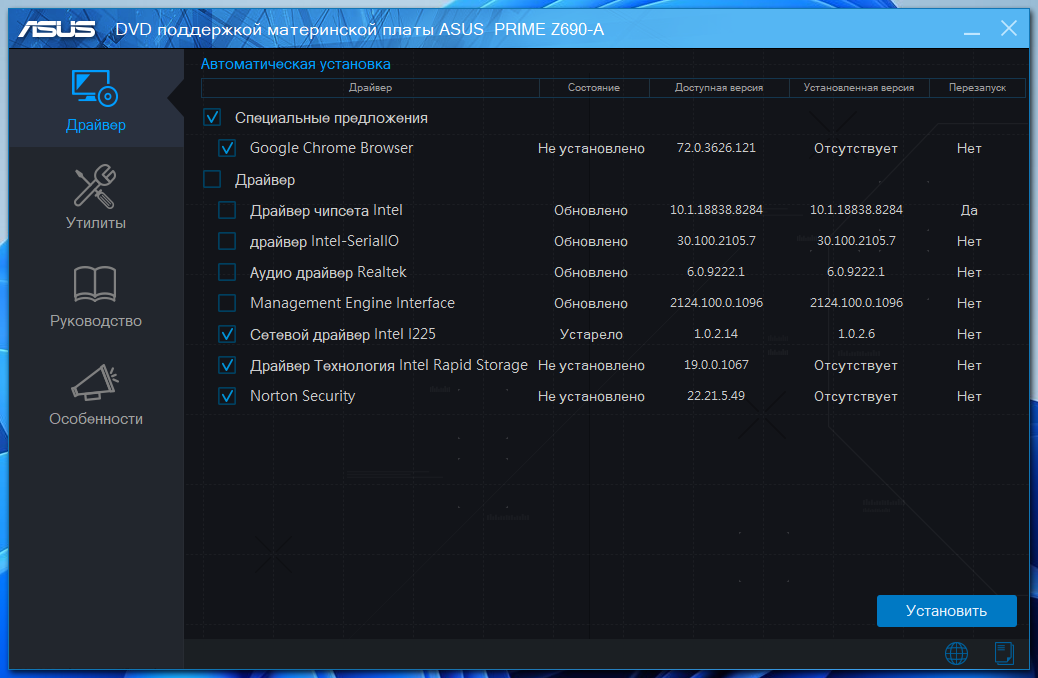

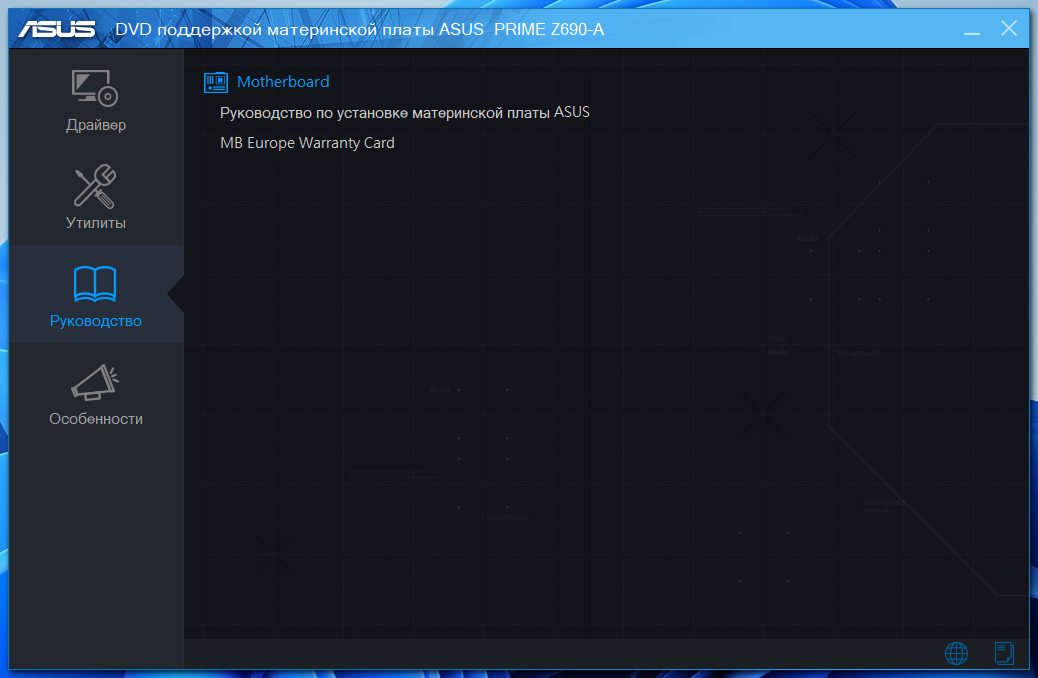

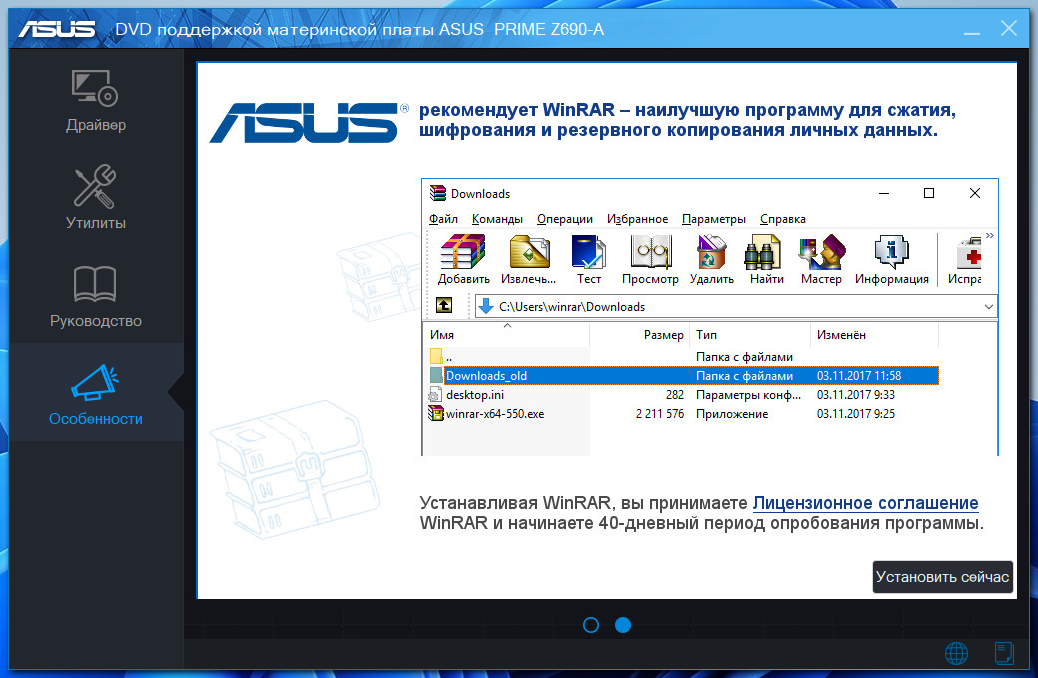

Фирменный набор утилит минимален, есть только Ai Suite 3, также добавили CPU-Z.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, EZ Update, PC Cleaner, Performance and Power Saving Utilities, System Information)
Звуковое
Сетевое
Дополнительное CPU-Z, WinRAR, Norton Security
ASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-AASUS Prime Z690-A
