Обзор и тестирование материнской платы ASUS P8Z77-V Premium

UEFI Setup

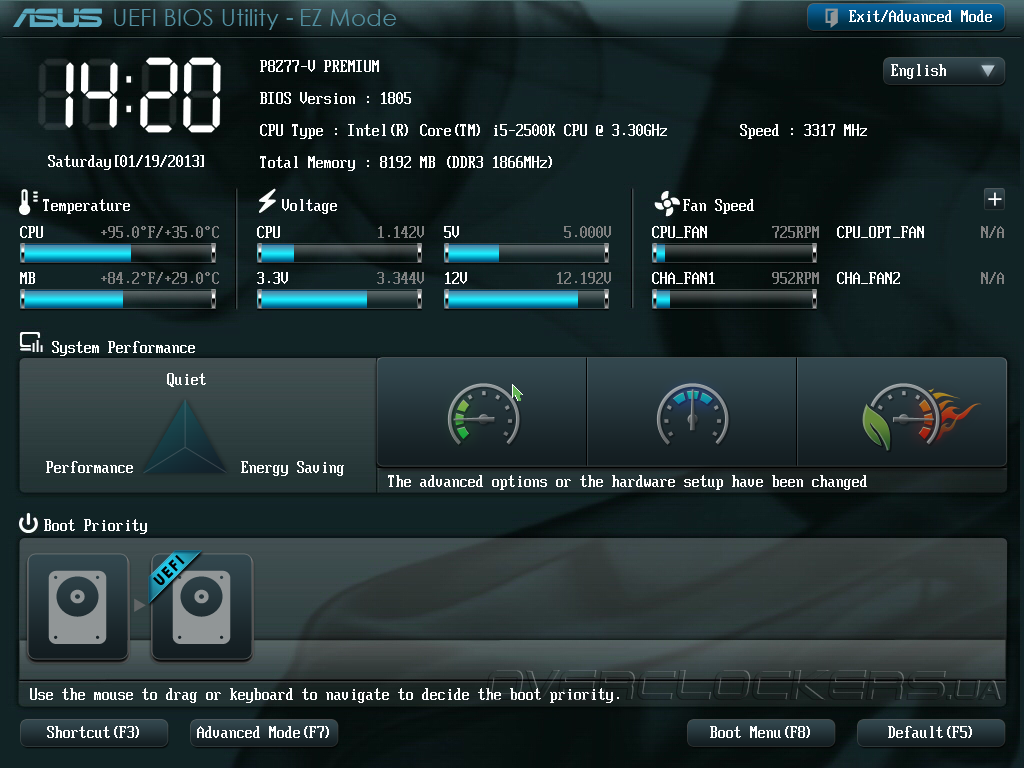

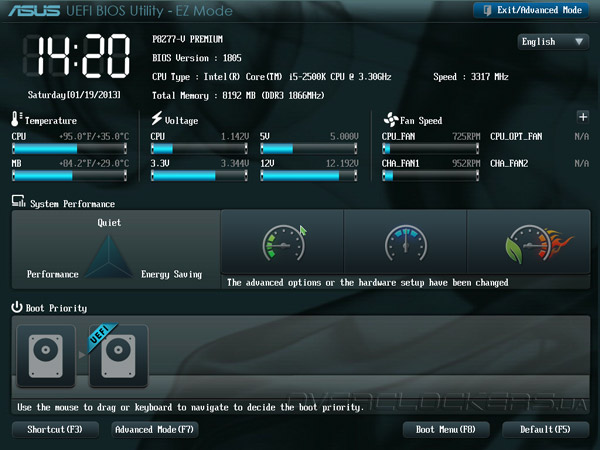

В качестве прошивки материнская плата P8Z77-V Premium использует Unified EFI, в основе которого лежит микрокод AMI. Как и у других продуктов ASUS, меню настройки новинки имеет интуитивно понятный и удобный графический интерфейс, отличительной чертой которого является наличие режима быстрой настройки EZ Mode. В нем выводится краткая системная информация, отображаются показания аппаратного мониторинга, а у пользователей есть возможность выбора профиля быстродействия и задания порядка инициализации загрузочных устройств.

UEFI Setup ASUS P8Z77-V Premium

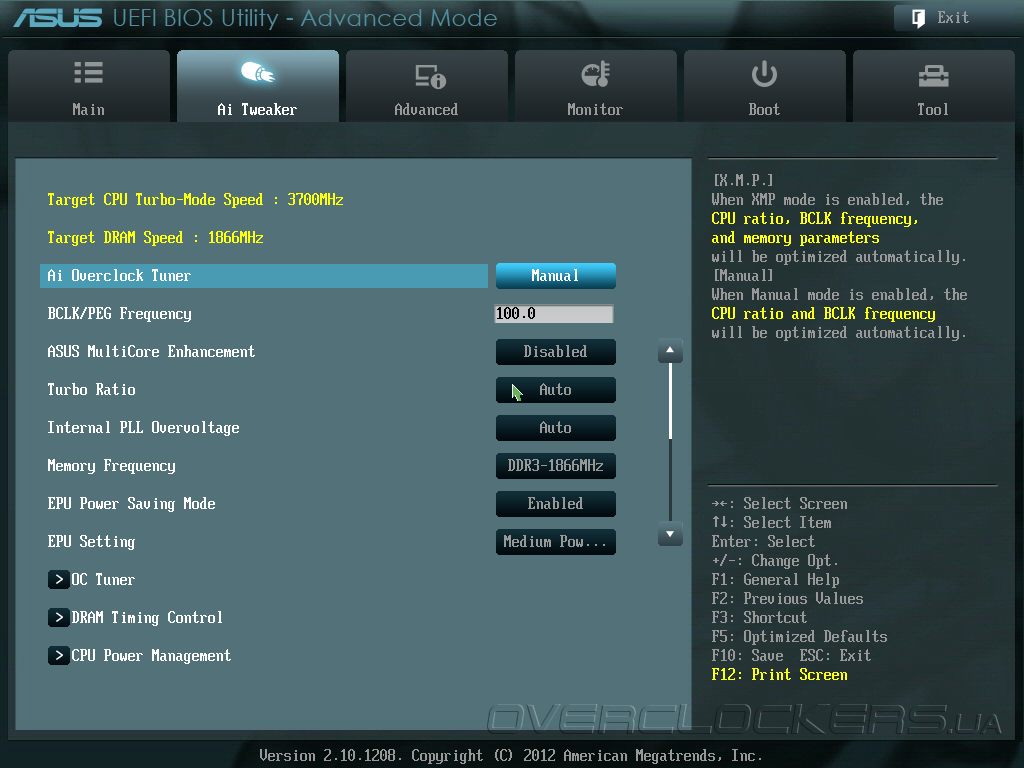

Режим EZ Mode полезен, но для изменения всех основных настроек придется воспользоваться Advanced Mode. Параметры разгона и опции быстродействия сосредоточены во вкладке Advanced, где пользователь может управлять базовой частотой и множителем процессора, технологией Intel Turbo Boost и режимом работы ОЗУ, а также многочисленными настройками цифровой подсистемы питания SMART DIGI+. Здесь же активируется функция автоматического разгона OC Tuner.

UEFI Setup ASUS P8Z77-V Premium

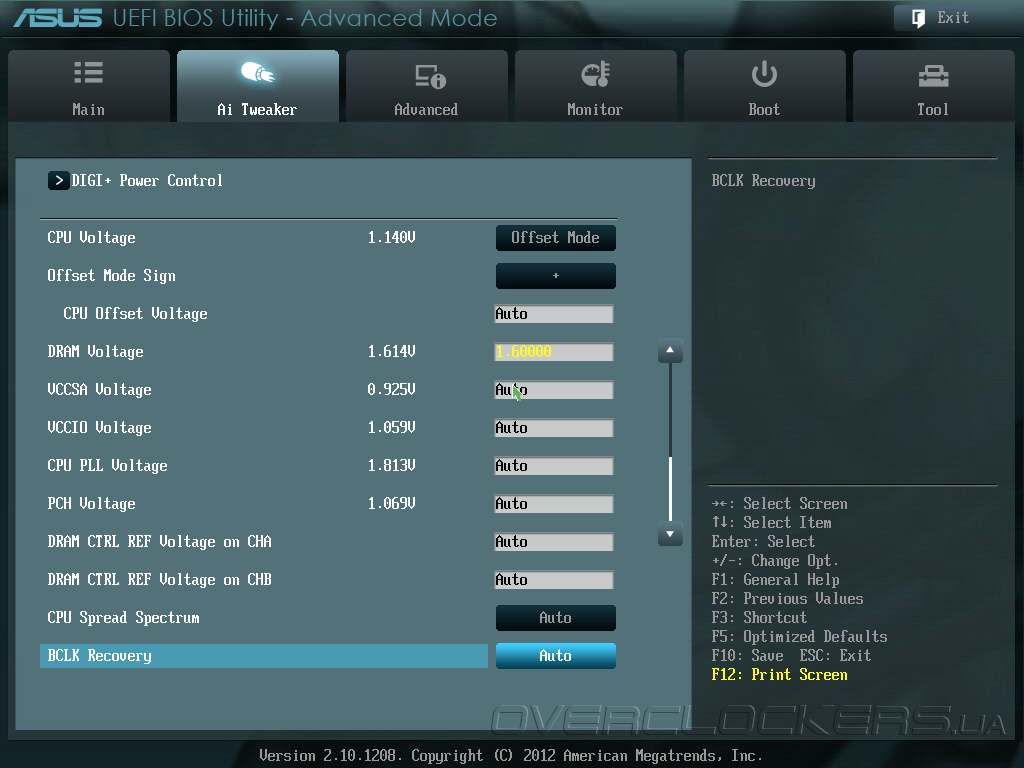

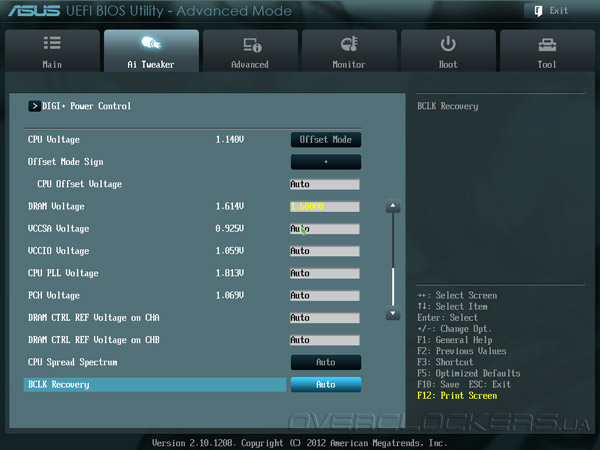

UEFI Setup новинки позволяет задавать напряжения на всех основных узлах системной платы. Для центрального процессора доступны два режима управления электропитанием: пользователь может указать желаемую величину в явном виде, или же выбрать прирост к штатному значению.

UEFI Setup ASUS P8Z77-V Premium

Перечень напряжений, их диапазоны и шаг изменения приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage (manual) 0,8—1,92 0,005
CPU Core Voltage (offset) 0,005—0,635 0,005
DRAM Voltage 1,2—1,92 0,005
VCCSA Voltage 0,8—1,7 0,00625
VCCIO Voltage 0,8—1,7 0,00625
CPU PLL Voltage 1,2—2,2 0,00625
PCH Voltage 0,8—1,7 0,00625
DRAM CTRL REF Voltage on CHA 0,395x—0,6300x 0,005x
DRAM CTRL REF Voltage on CHB 0,395x—0,6300x 0,005x

Профессиональные оверклокеры, использующие для охлаждения жидкий азот, могут расширить предел увеличения напряжений на процессоре и модулях ОЗУ до 2,3 В при помощи джампера OV_CPU/DRAM.

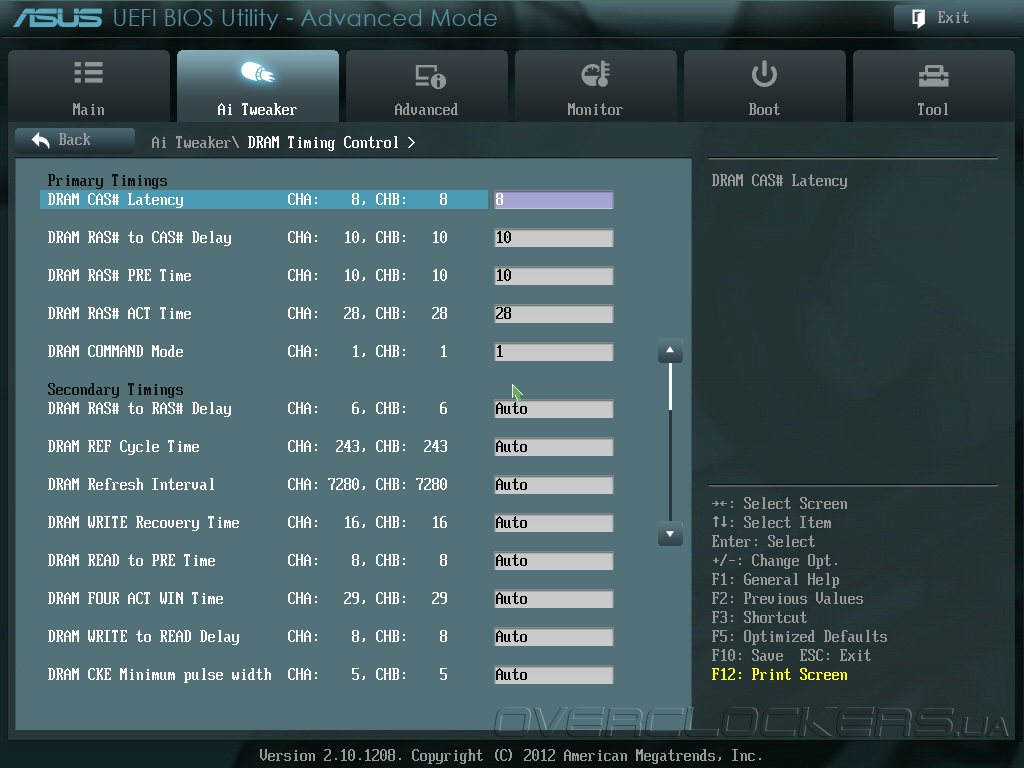

Управление таймингами оперативной памяти сосредоточено во вкладке DRAM Timing Control.

UEFI Setup ASUS P8Z77-V Premium

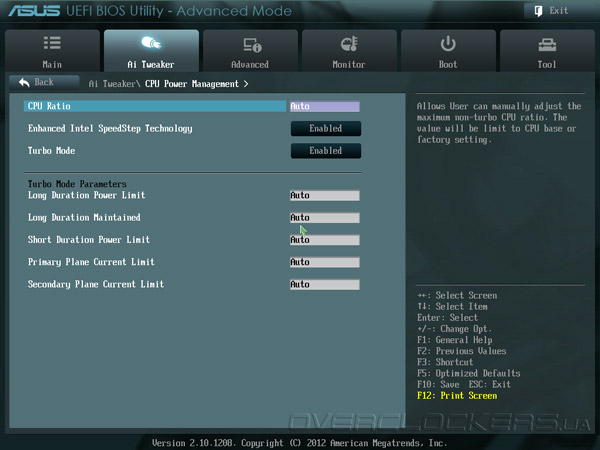

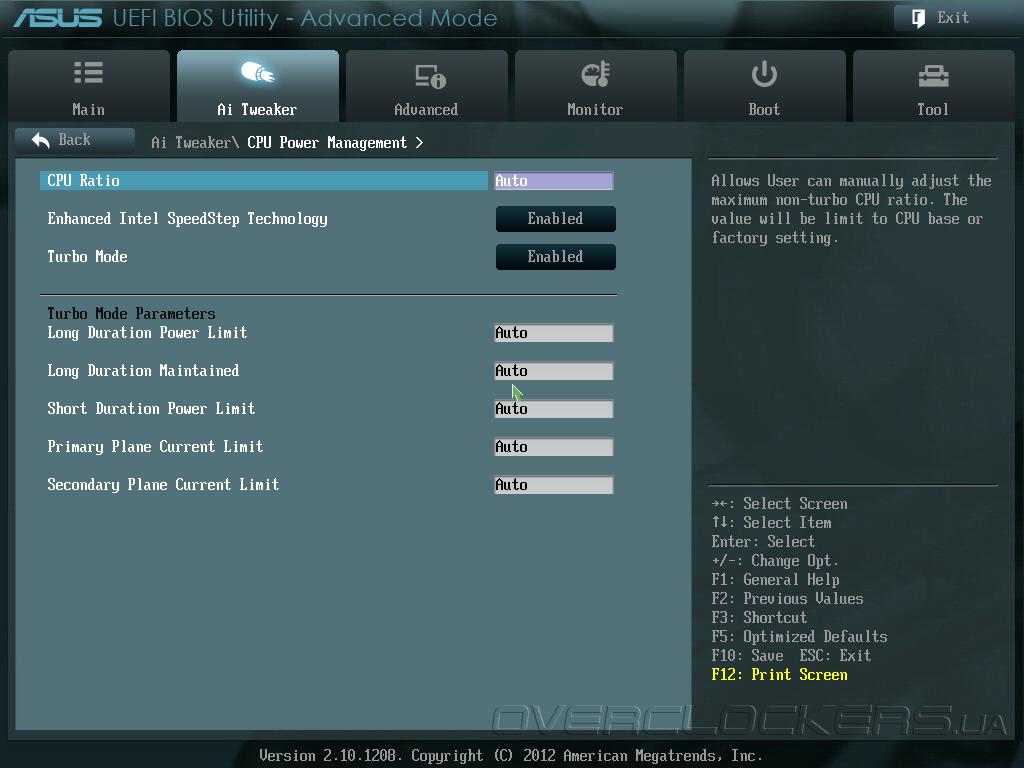

Параметры, отвечающие за работу технологии Intel Turbo Boost, содержатся в подменю CPU Power Management.

UEFI Setup ASUS P8Z77-V Premium

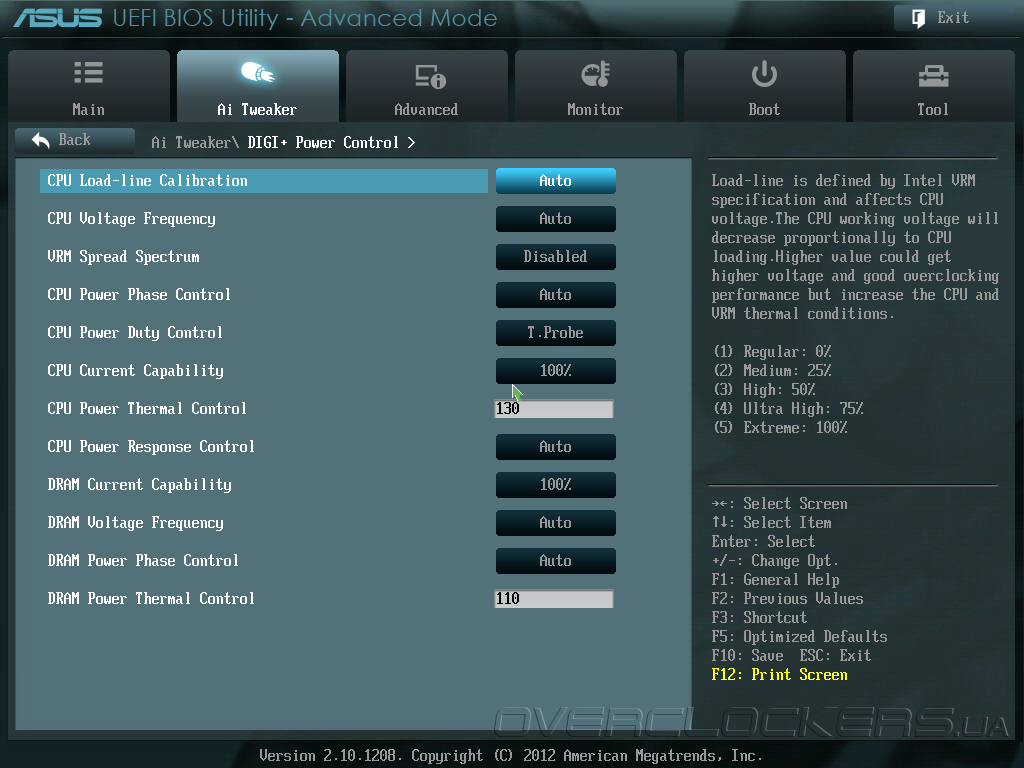

Многочисленные опции преобразователя напряжения разместились в подразделе DIGI+ Power Control. Именно здесь находится ступенчатая регулировка функции Load-line Calibration, управление частотой переключения силовых элементов, режимом отключения неиспользуемых фаз VRM, а также настройки срабатывания защиты от превышения силы тока и перегрева.

UEFI Setup ASUS P8Z77-V Premium

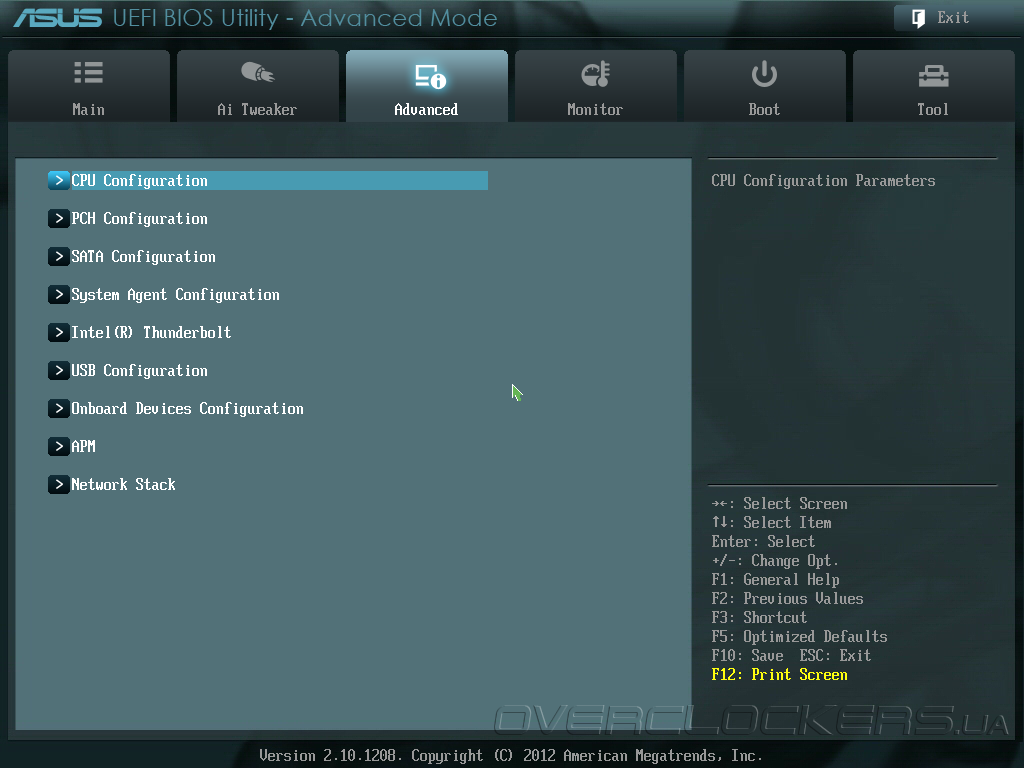

Управление функциями чипсета и возможностями расширения можно встретить в разделе Advanced.

UEFI Setup ASUS P8Z77-V Premium

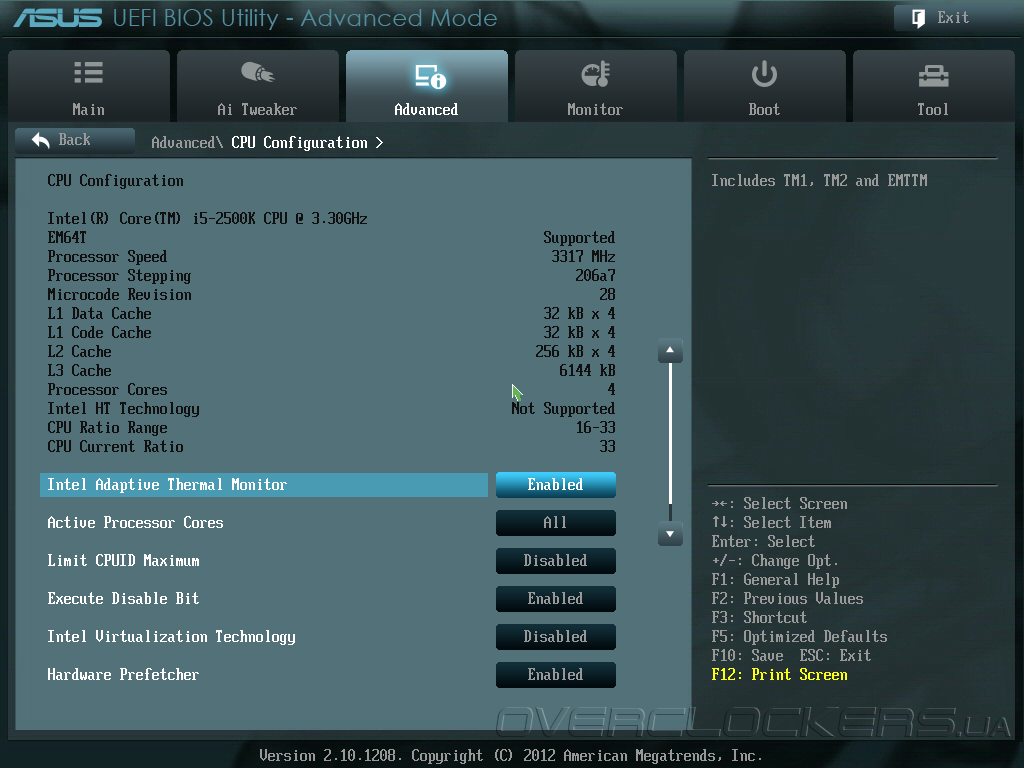

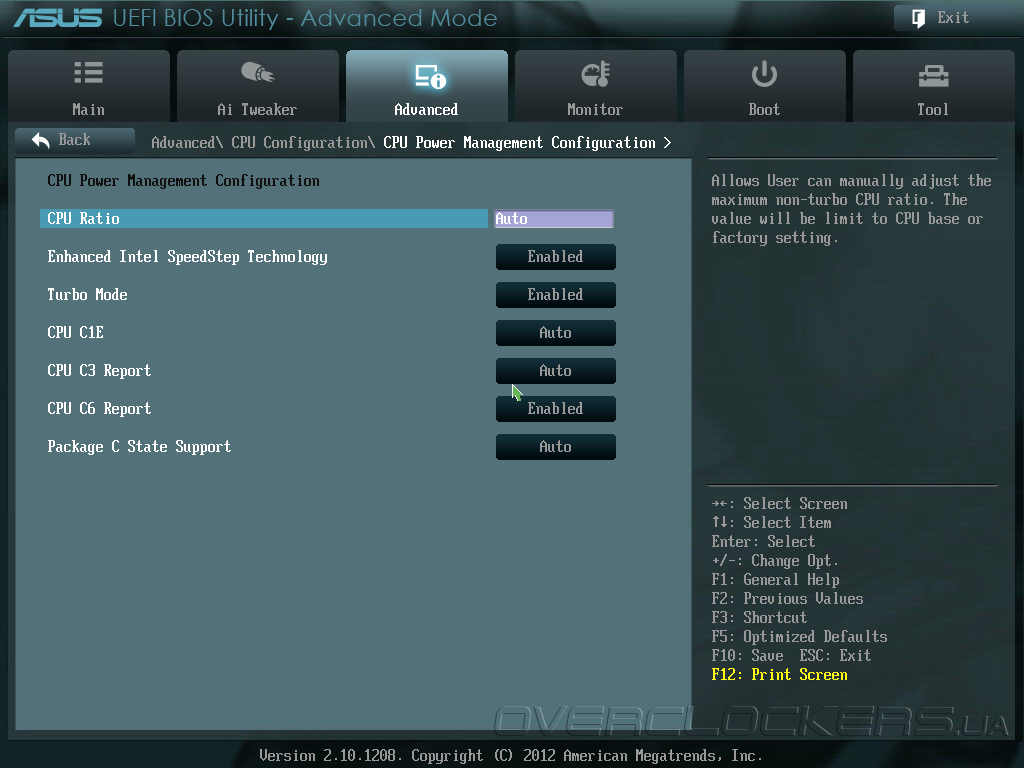

В подменю CPU Configuration, помимо вывода подробной информации об установленном процессоре, можно активировать технологию виртуализации и аппаратную защиту от вирусов, а во вкладке CPU Power Management — настроить функции энергосбережения.

UEFI Setup ASUS P8Z77-V Premium

UEFI Setup ASUS P8Z77-V Premium

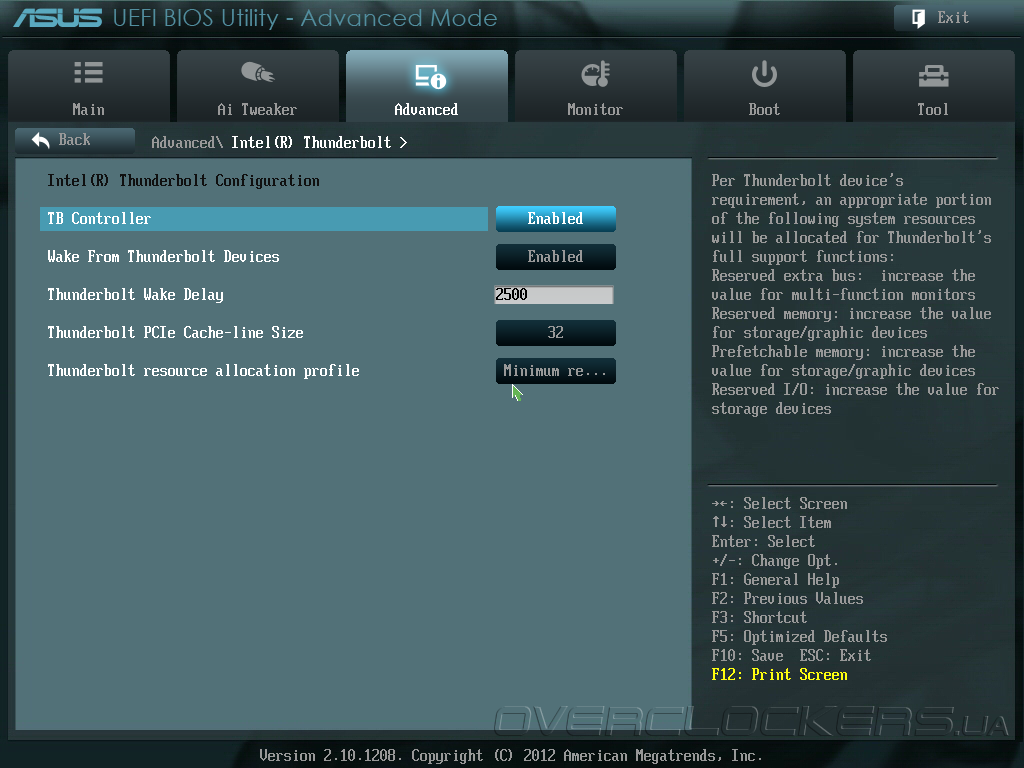

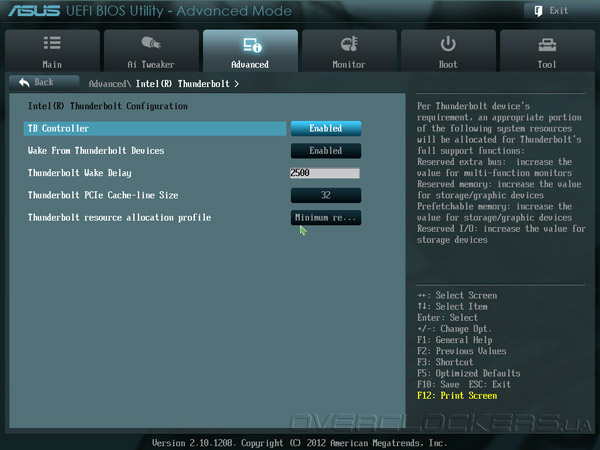

Настройки контроллера Thunderbolt находятся в одноименном подразделе Thunderbolt Configuration.

UEFI Setup ASUS P8Z77-V Premium

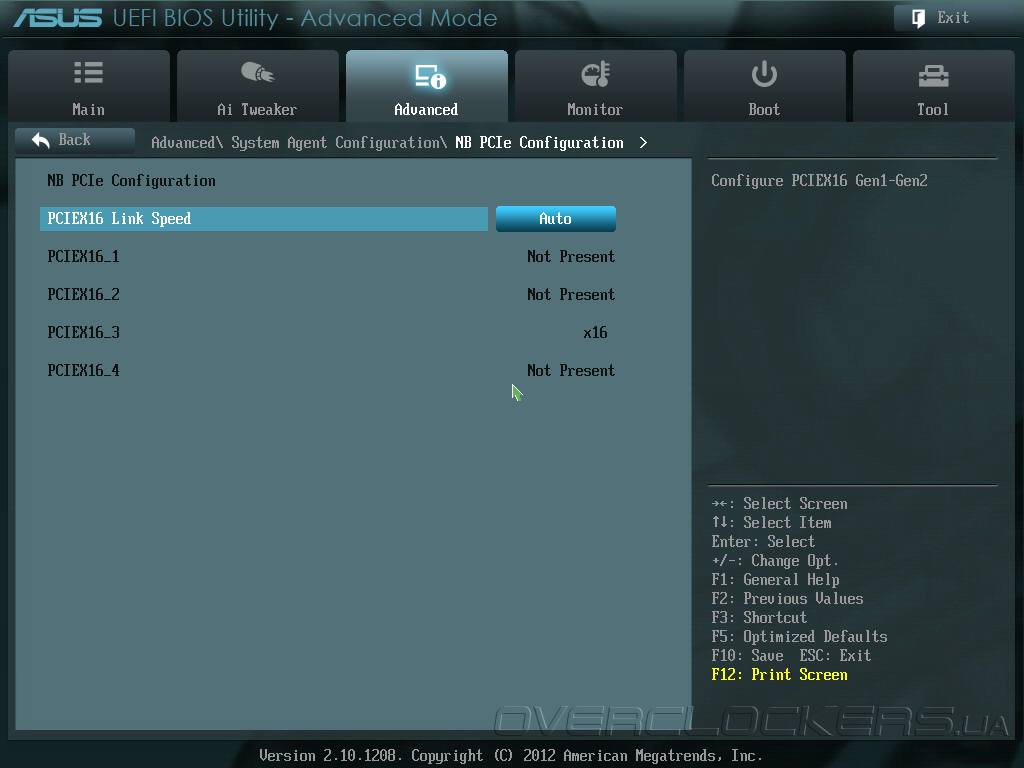

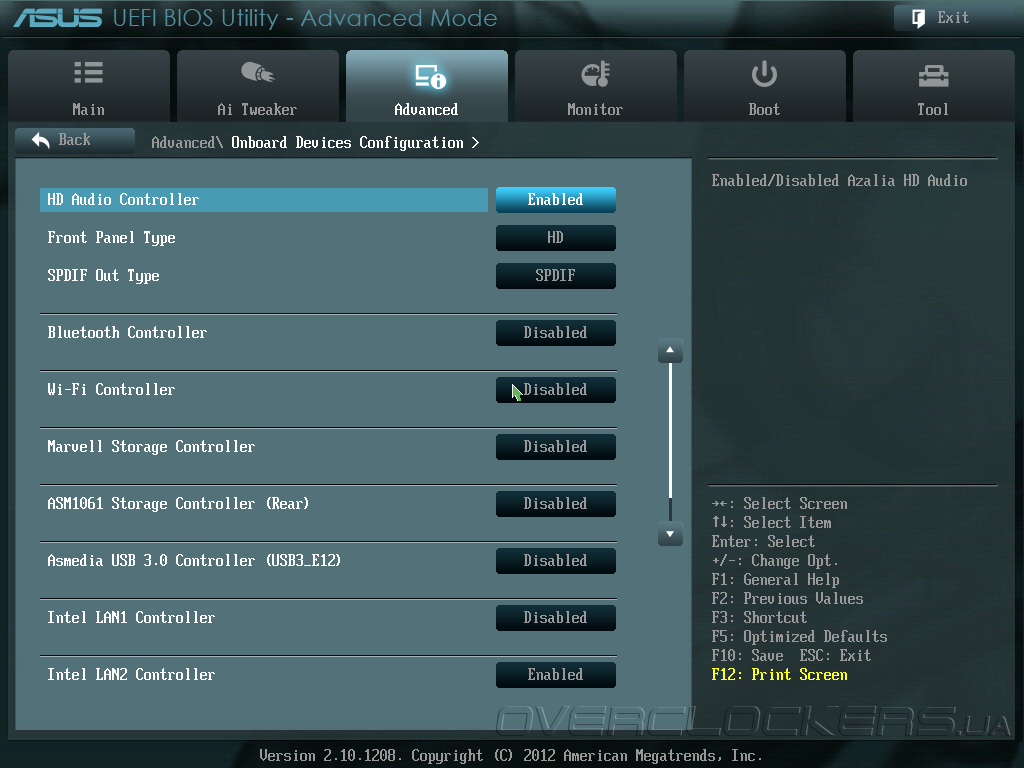

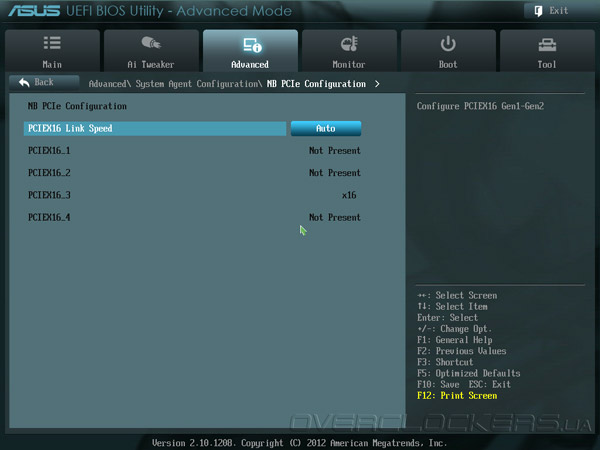

Для управления пропускной способностью и отображения текущего режима работы слотов PCI Express x16 служит вкладка NB PCIe Configuration, вложенная в меню System Agent Configuration. Управление дополнительными контроллерами осуществляется из подраздела Onboard Device Configuration.

UEFI Setup ASUS P8Z77-V Premium

UEFI Setup ASUS P8Z77-V Premium

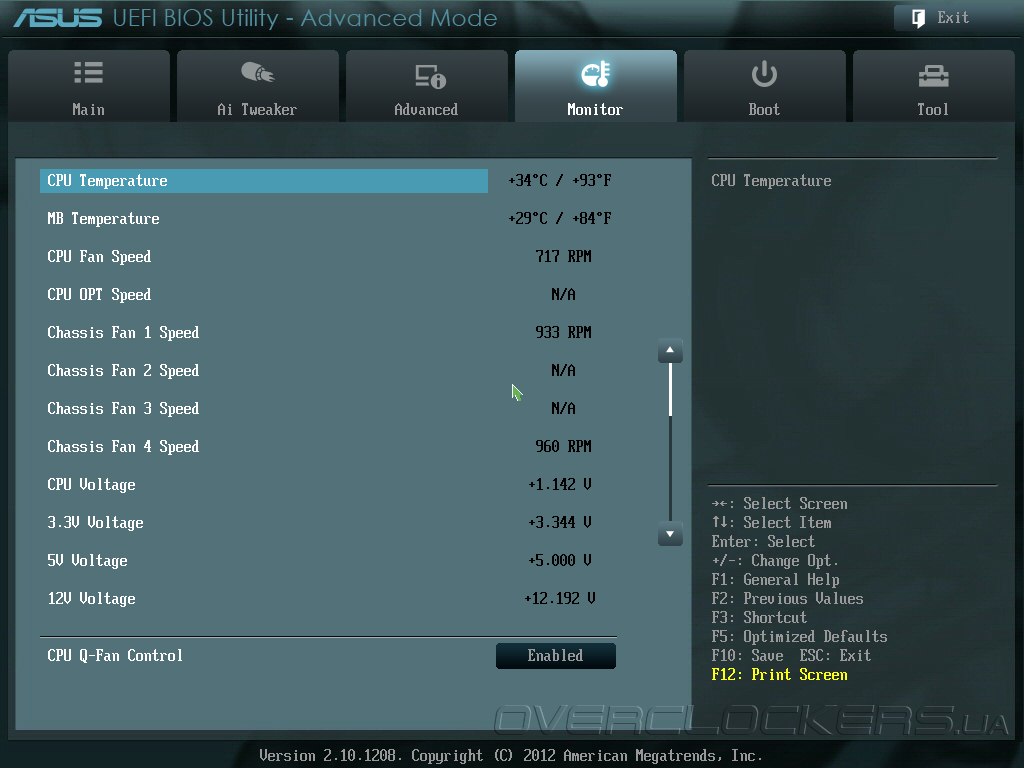

Прошивка ASUS P8Z77-V Premium обладает развитыми функциями аппаратного мониторинга, которые находятся в разделе Monitor. Здесь выводятся показания датчиков двух температур, четырех напряжений и скоростей вращения всех шести вентиляторов.

UEFI Setup ASUS P8Z77-V Premium

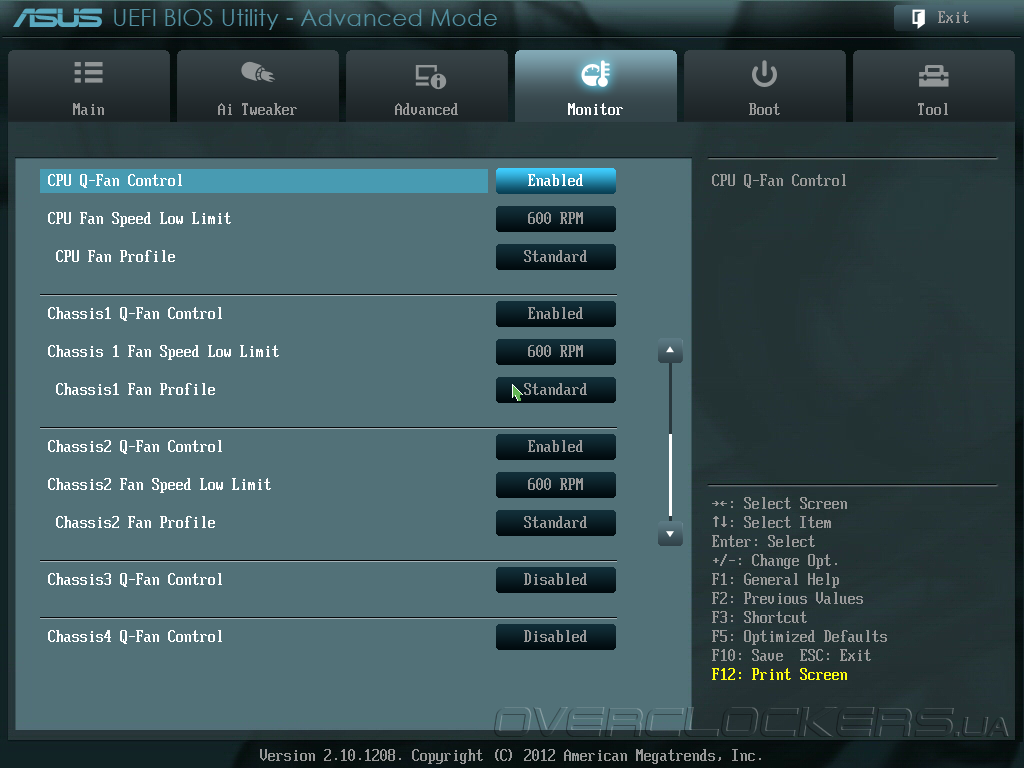

На наш взгляд, раздел системного мониторинга — не самое сильное место в прошивке новинки. Все-таки, материнская плата относится к премиум-классу, так что покупатели вправе рассчитывать на нечто большее. Зато, для каждого «карлсона» в UEFI Setup можно задать один из трех предустановленных профилей, или же настроить алгоритм самостоятельно в зависимости температуры CPU.

UEFI Setup ASUS P8Z77-V Premium

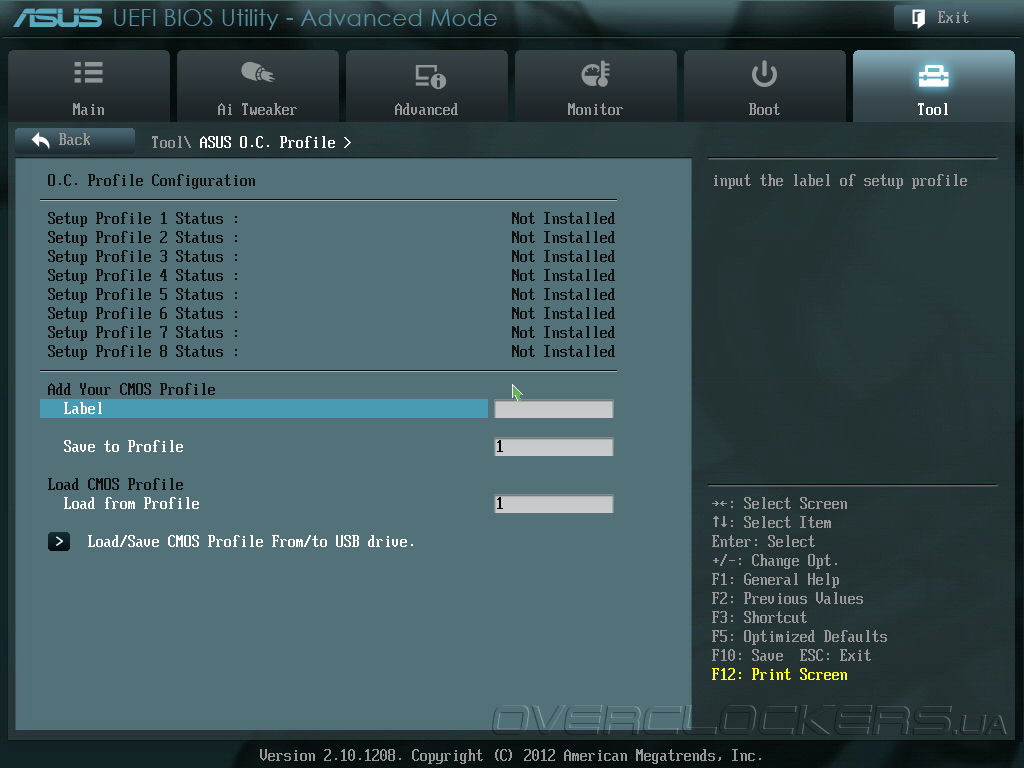

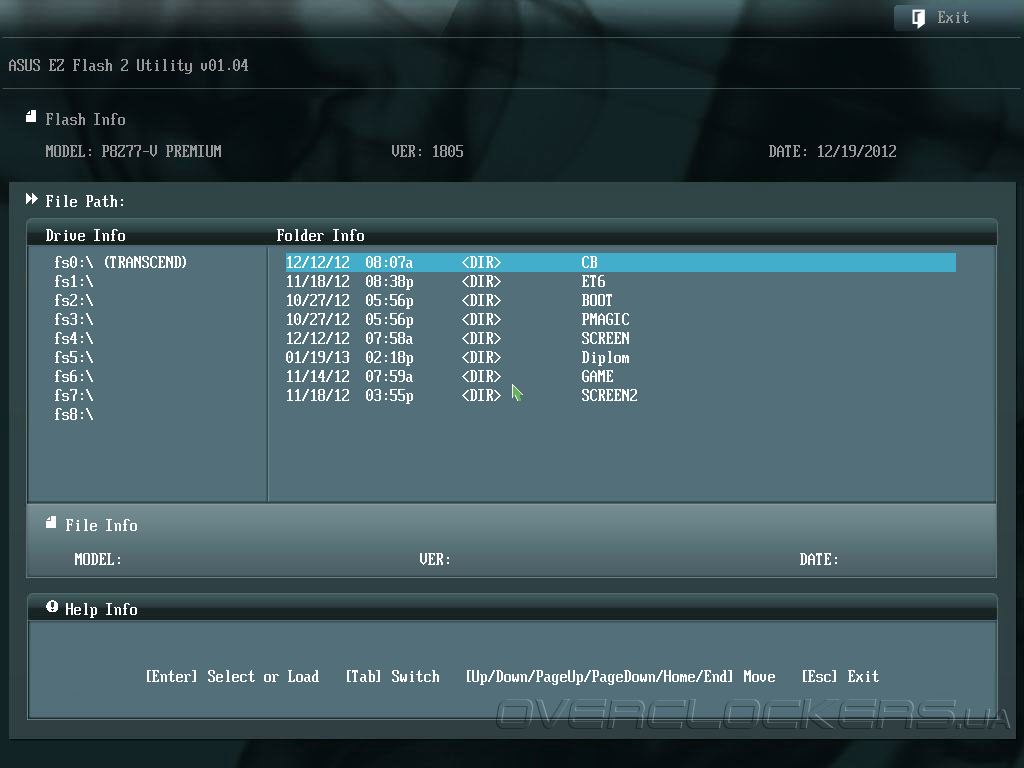

Кроме многочисленных настроек аппаратного обеспечения управляющий микрокод P8Z77-V Premium обладает рядом дополнительных возможностей, таких как встроенная подпрограмма обновления прошивки ASUS EZ Flash 2 Utility и возможность сохранения до восьми профилей настроек в подменю ASUS O.C. Profile.

UEFI Setup ASUS P8Z77-V Premium

UEFI Setup ASUS P8Z77-V Premium

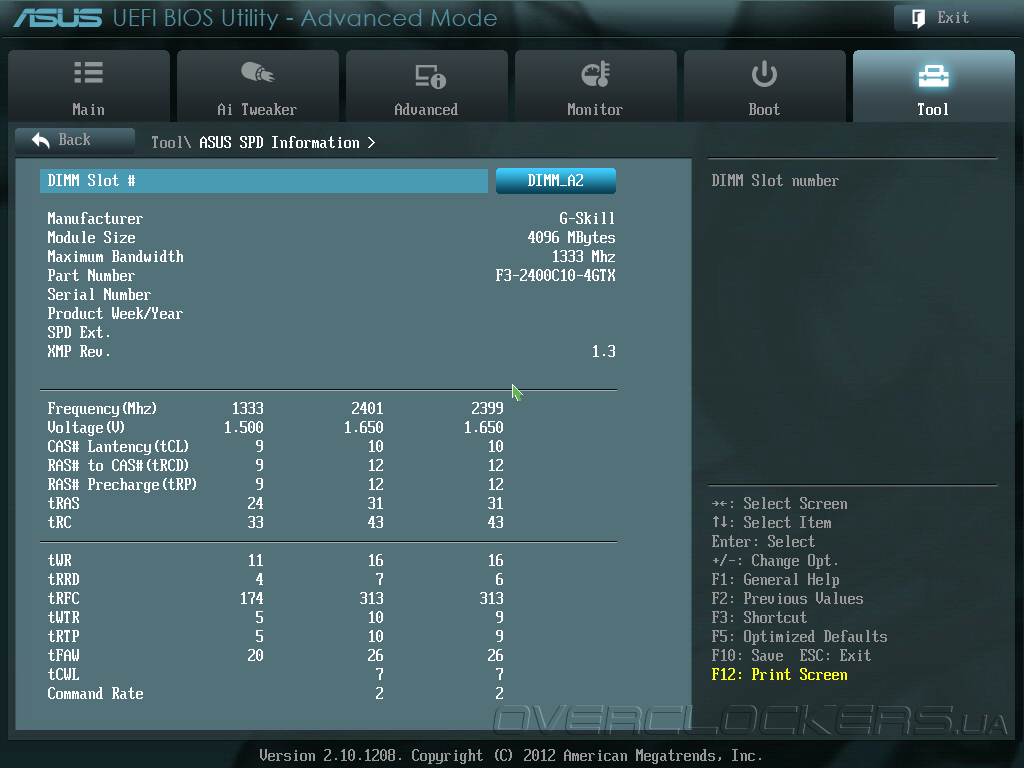

Также, обладатели скоростной оперативной памяти оценят функцию ASUS SPD Information, которая выводит подробную информацию об установленных модулей ОЗУ.

UEFI Setup ASUS P8Z77-V Premium

Выходит, что возможности разгона и системного мониторинга в прошивке P8Z77-V Premium почти ничем и не отличается от таковых в меню настроек системных плат ASUS, рассмотренных нами ранее. Конечно, для продукта преимум-класса мы бы хотели видеть более функциональный раздел аппаратного мониторинга, но в части стабильности и удобства работы UEFI Setup участницы сегодняшнего тестирования может служить эталоном качества.


Комплектное ПО

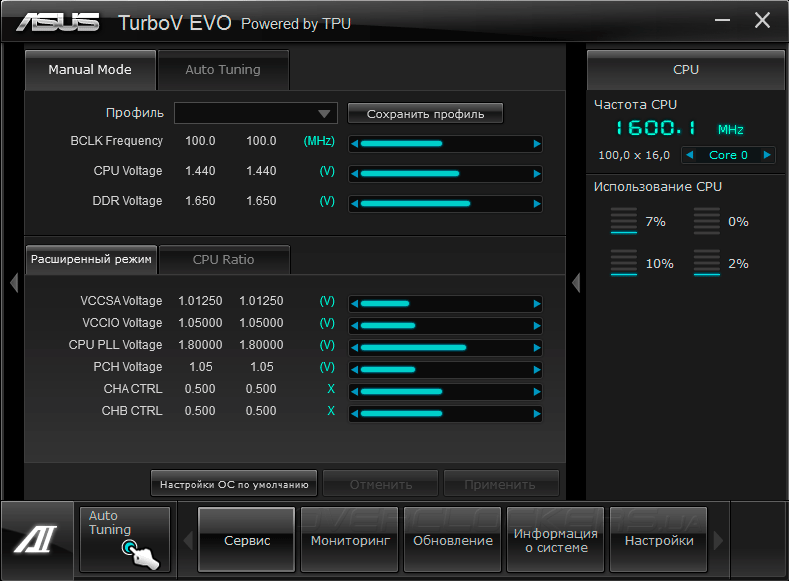

В качестве программного обеспечения в комплекте с материнской платой ASUS P8Z77-V Premium предлагается AI Suite II, который состоит из множества отдельных функциональных модулей, объединенных общим интерфейсом. Например, для управления разгоном и параметрами быстродействия служит утилита TurboV EVO, которая регулирует частоту BCLK, основные напряжения и множители центрального процессора. Также, с её помощью осуществляется автоматический разгон.

ASUS AI Suite II

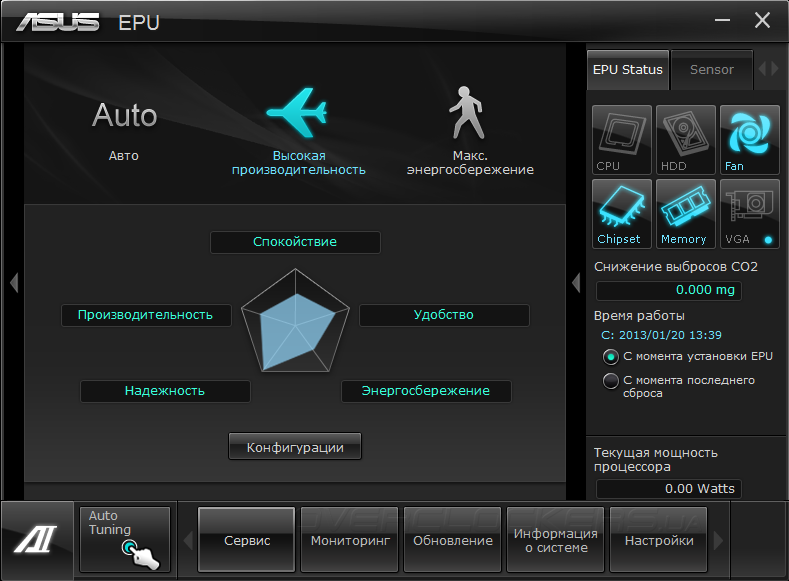

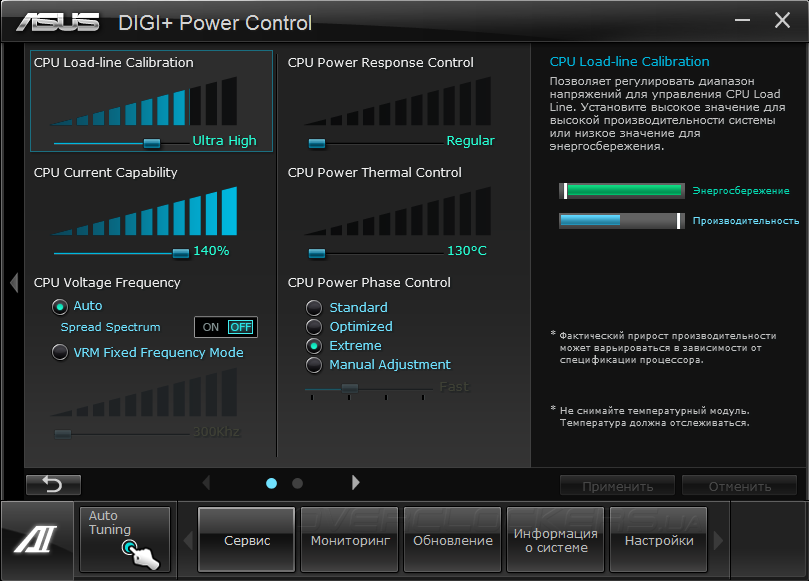

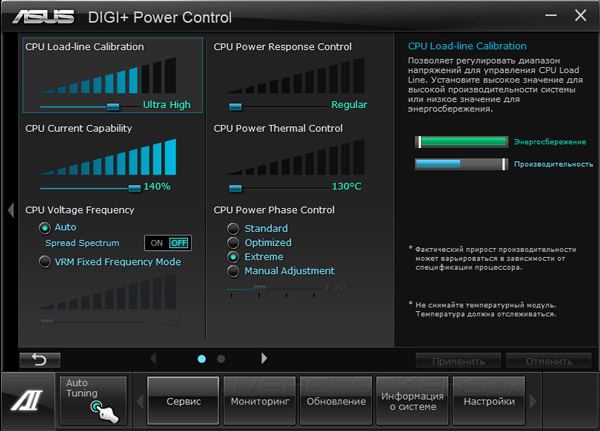

Программный модуль DIGI+ Power Control позволяет задать тонкие настройки цифровой подсистемы электропитания, в то время как EPU отвечает за управление функциями энергосбережения.

ASUS AI Suite II

ASUS AI Suite II

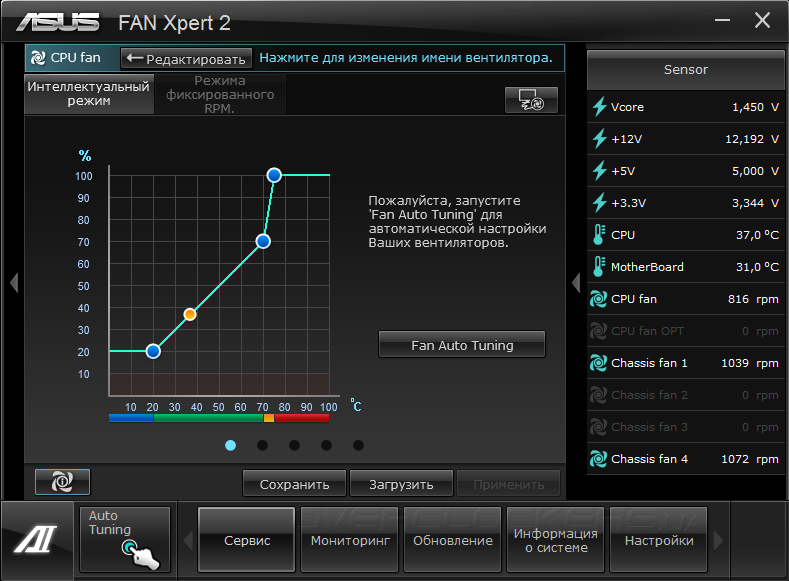

Возможности по регулировке скоростей вращения вентиляторов сосредоточены в подпрограмме FAN Expert 2.

ASUS AI Suite II

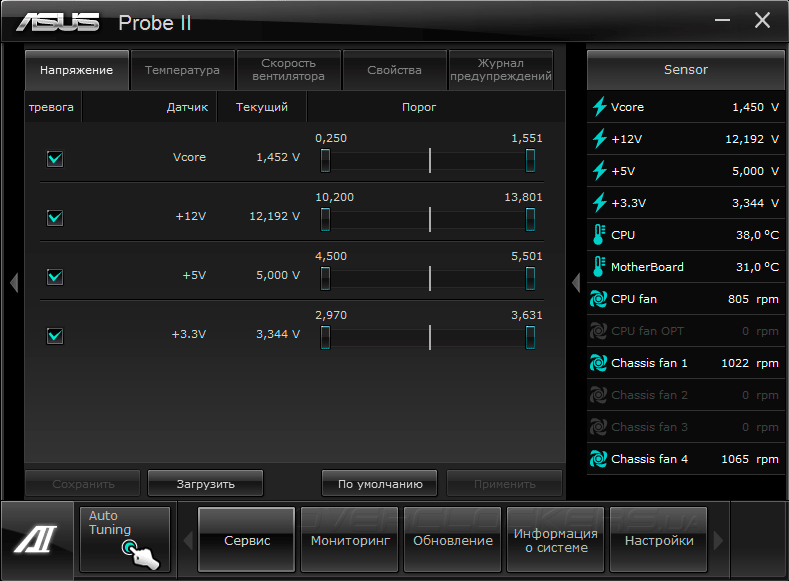

Для вывода параметров системного мониторинга служат сразу две утилиты: Probe II и Sensor Recorder. Первая отображает текущие показания датчиков и позволяет задать порог срабатывания сигнализации, а вторая — показывает динамику изменения значений в режиме реального времени.

ASUS AI Suite II

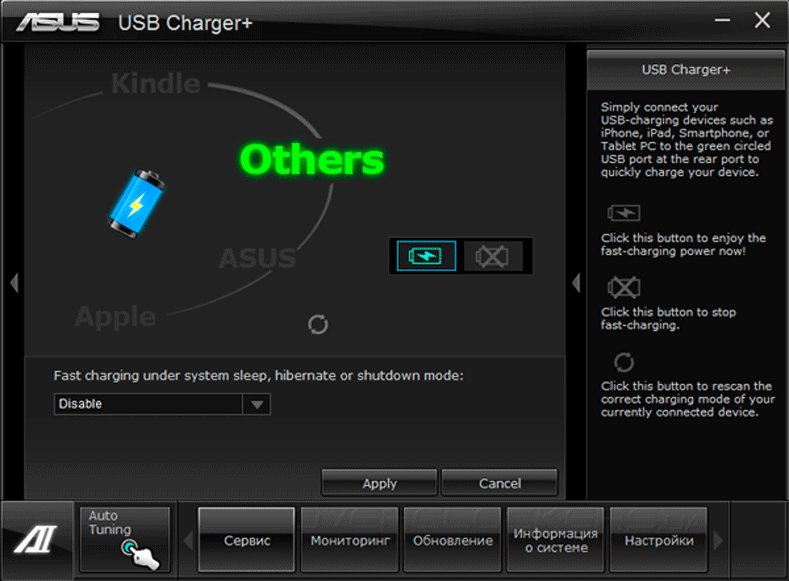

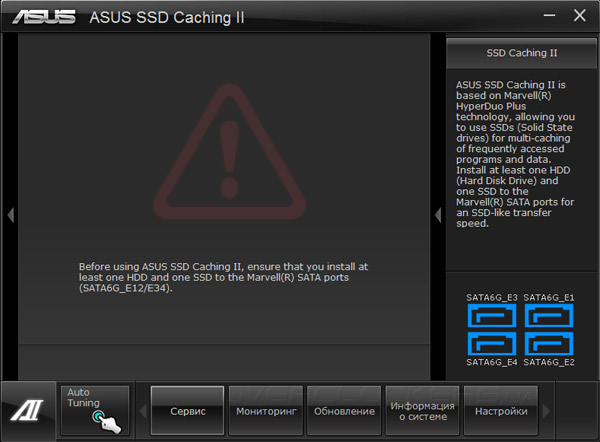

Программные модули USB Charger+ и USB 3.0 Boost позволяют ускорить зарядку гаджетов и увеличивают скорость работы внешних накопителей с интерфейсом USB. Для управления функцией интеллектуального кэширования ASUS SSD Caching II служит одноименная утилита. Жаль, что её нельзя использовать с предустановленным твердотельным накопителем.

ASUS AI Suite II

ASUS AI Suite II

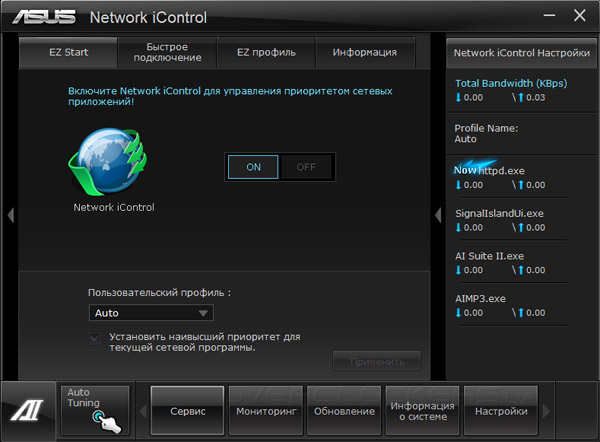

Наконец, в состав AI Suite II входят две программы, расширяющие сетевую функциональность материнской платы. Среди них Wi-Fi GO!, позволяющая при помощи WiFi Engine превратить компьютер в беспроводную точку доступа, и Network iControl, которая управляет пропускной способностью подключения к сети Интернет.

ASUS AI Suite II
