Обзор и тестирование материнской платы ASUS P8Z77-V Premium

Не так давно компания Intel подтвердила планы по выпуску новых продуктов — процессоров Haswell, которые будут представлены в июне текущего года на международной выставке Computex 2013. Чипмейер обещает заметное увеличение быстродействия при одновременном снижении энергопотребления. Недаром энтузиасты внимательно изучают скудную информацию, время от времени всплывающую в сетевых СМИ, и с нетерпением ждут начала продаж. А тем временем, процессоры Intel LGA1155 остаются самыми востребованными для любителей разгона и требовательных пользователей. Ассортимент материнских плат от ведущих производителей включает максимально оснащенные модели, способные удовлетворить любой, даже самый изысканный вкус. Именно к таким продуктам относится героиня сегодняшнего обзора — ASUS P8Z77-V Premium.

ASUS P8Z77-V Premium

Эта материнская плата, предназначенная для работы с процессорами Intel в исполнении LGA1155, располагает богатейшими возможностями расширения и в модельном ряду ASUS занимает одну из ведущих позиций. В доказательство предлагаем изучить спецификации новинки.

Модель ASUS P8Z77-V Premium
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800* (*— OC), максимум 32 ГБ
Слоты PCI-E 4 PCI Express 3.0 x16 (х16+х16+х0+x0, x16+х8+х8+x0, х8+х8+х8+x8)
2 PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, DisplayPort, Thunderbolt
Количество подключаемых вентиляторов 6 x 4pin
Порты PS/2
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
6 x 2.0 ( 2 разъема на задней панели, Intel Z77)
2 х 3.0 (ASMedia ASM1442)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
3 канала SATA 3 Гбит/с (Intel Z77)
1 mSATA (SATA 3 Гбит/с, Intel Z77)
4 канала SATA 6 Гбит/с (Marvell 88SE9230)
eSATA 2 канала eSATA 6 Гбит/с (ASMedia ASM1061)
RAID 0, 1, 5, 10 (Intel Z77)
0, 1, 10 (Marvell 9230)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel 82579V (Gigabit Ethernet)
Intel 82583 (GigabitEthernet)
Qualcomm Atheros AR9485 (Bluetooth V3.0/V4.0 + Wi-Fi 802.11b/g/n)
Thunderbolt 1 (Intel DSL3310)
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности ASUS SSD Caching II, MemOK!, USB BIOS Flashback, Wi-Fi GO!, встроенный твердотельный диск, кнопки Power и Reset, POST-индикатор, CrossFireX, SLI


Комплект поставки

Картонная коробка, в которой поставляется материнская плата ASUS P8Z77-V Premium, имеет размеры выше среднего и снабжена удобной ручкой для переноски. Оформление упаковки выполнено в стиле, характерном для большинства современных продуктов ASUS.

ASUS P8Z77-V Premium

С обратной стороны коробки можно увидеть спецификацию новинки и её схематическое изображение, а также почерпнуть информацию о ключевых конструктивных особенностях.

ASUS P8Z77-V Premium

Cледует отметить поддержку технологии Wi-Fi GO!, которая позволяет превратить «материнку» в беспроводную точку доступа, DLNA-медиасервер, а также использовать смартфон или планшет в качестве пульта дистанционного управления. Этой и другими функциями, такими как MemOK! или USB BIOS Flashback, которая облегчает процесс обновления прошивки, также могут похвастаться некоторые продукты ASUS, но только P8Z77-V Premium оснащена встроенным твердотельным накопителем объемом в 32 ГБ.

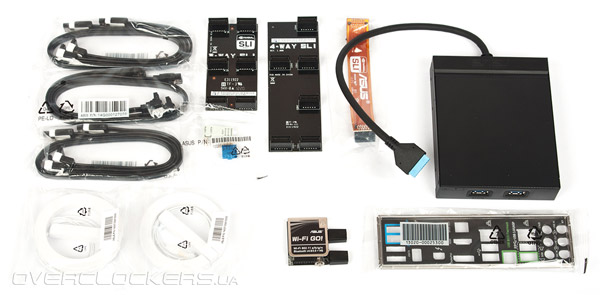

Как и подобает модели премиум-класса, новинка обладает богатым набором аксессуаров, который включает:
  • заглушку на заднюю панель I/O Shield;
  • шесть кабелей SATA 6 Гбит/с;
  • набор коннекторов Q-Connectors;
  • мостики AMD CrossFireX и NVIDIA SLI;
  • модуль для вывода двух портов USB 3.0 на переднюю панель;
  • адаптер беспроводной сети ASUS WiFi GO!;
  • две антенны Wi-Fi.
ASUS P8Z77-V Premium

Дополнительно, в комплекте поставки ASUS P8Z77-V Premium нашлись:
  • подробное руководство пользователя;
  • инструкцию по работе с программным обеспечением;
  • буклет по быстрой сборке системного блока;
  • руководство по работе с дополнительными функциями;
  • DVD-диск с драйверами и ПО.
ASUS P8Z77-V Premium

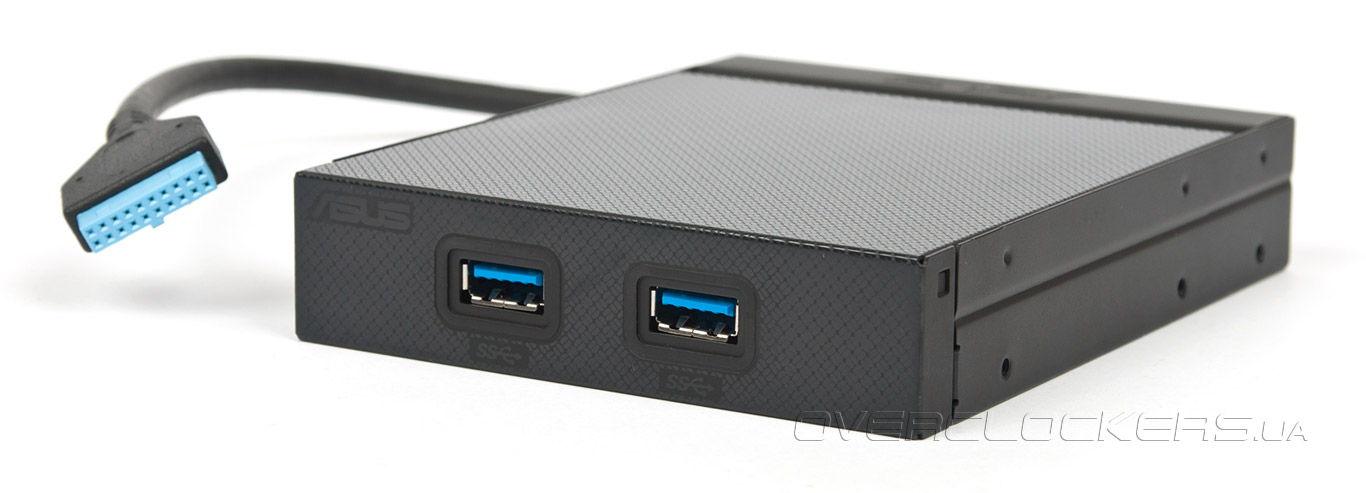

Среди дополнительных принадлежностей следует отметить модуль, монтируемый в свободный отсек 3,5”, который предназначен для вывода двух портов USB 3.0 на переднюю панель системного блока.

ASUS P8Z77-V Premium

В итоге, покупатели, заплатив немалые деньги за ASUS P8Z77-V Premium, получают разнообразный и полезный набор аксессуаров, которые пригодятся во время сборки мощной игровой или рабочей станции.


Дизайн

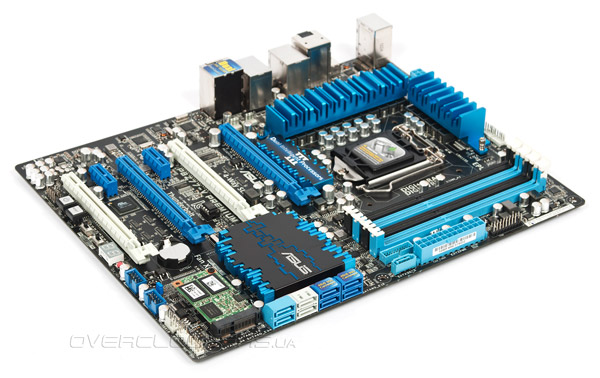

Несмотря на богатые возможности расширения, разработчики сумели разместить все компоненты ASUS P8Z77-V Premium на печатной плате стандартного размера форм-фактора АТХ. Несмотря на плотный монтаж, все основные узлы расположены на привычных местах, что непременно обрадует любителей самостоятельной сборки.

ASUS P8Z77-V Premium

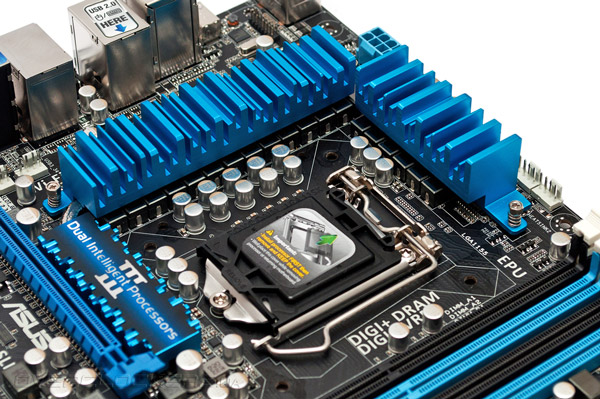

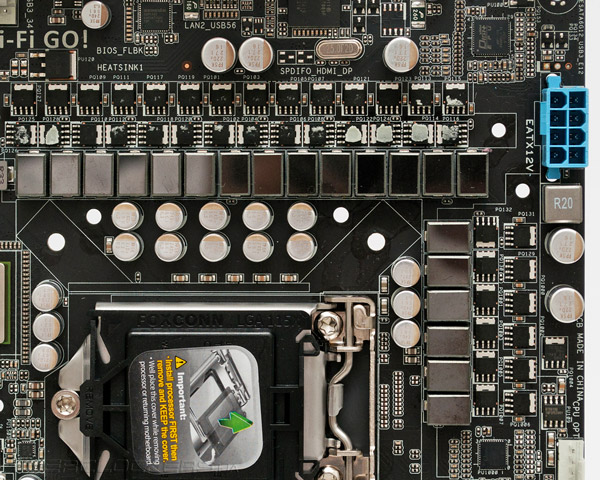

Четыре разъема DIMM позволят задействовать до 32 ГБ памяти DDR3 частотой 2800 МГц, а благодаря используемому чипсету Z77 Express можно будет установить любые CPU LGA1155, включая модели с индексом «К». Напряжение к VRM центрального процессора подводится при помощи восьмиконтактного разъема EPS12V, а сам преобразователь напряжения выполнен по 20-канальной схеме. При этом, 16 фаз отвечают за питание вычислительных блоков, встроенного контроллера памяти и «системного агента», а четыре оставшиеся — формируют напряжение для графического ядра. За управление VRM отвечает пара цифровых ШИМ-контроллеров — TPU (TurboV Processing Unit), обеспечивающий функции разгона, и EPU (Energy Processing Unit), на который возложен контроль работы энергосбережения. По традиции ASUS маркировка этих микросхем изменена, так что их характеристики остаются для нас загадкой.

ASUS P8Z77-V Premium

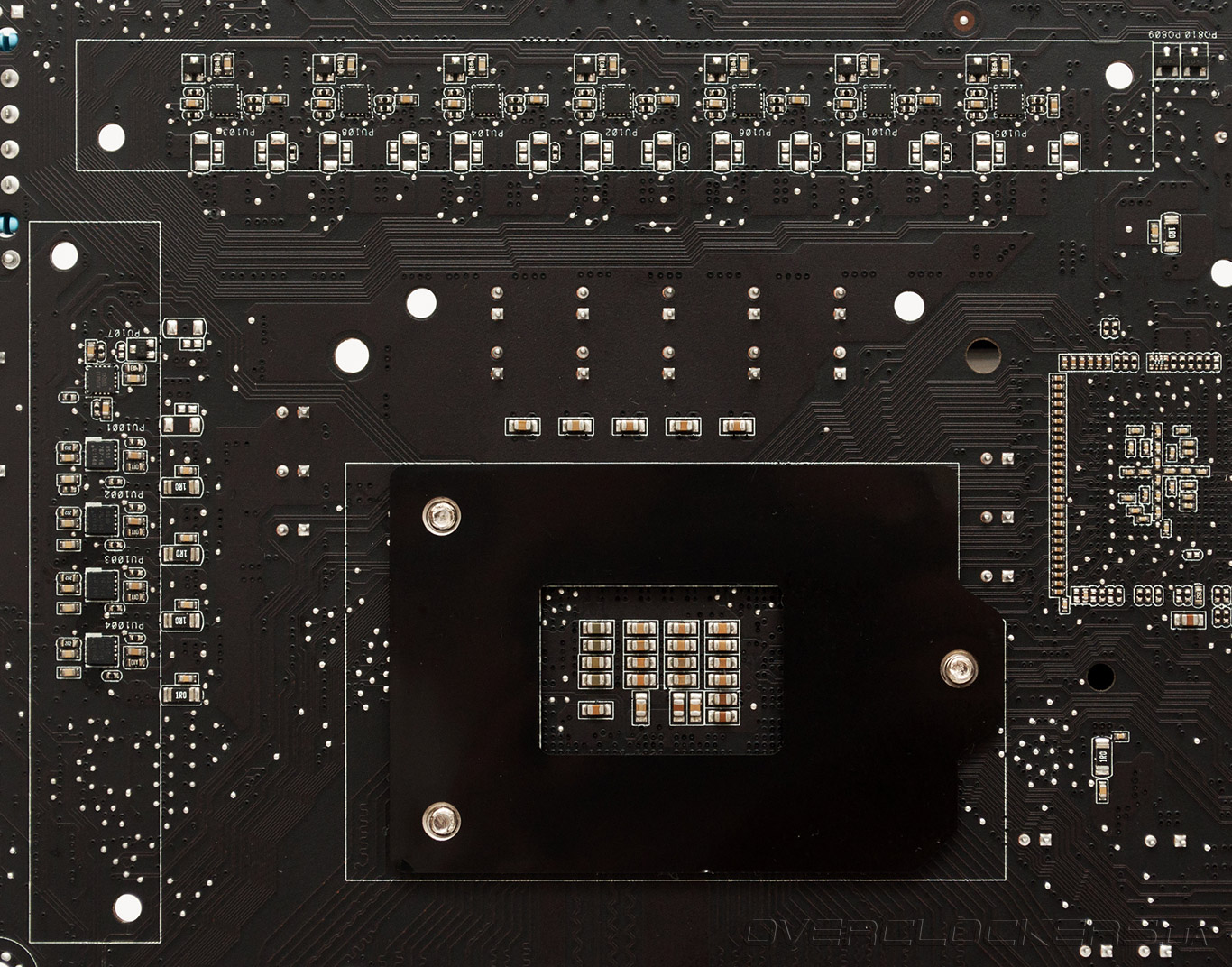

В схеме VRM используются полевые транзисторы с низким сопротивлением открытого канала, дроссели с ферритовыми сердечниками и качественные полимерные конденсаторы. Ввиду сложности схемотехнического решения часть электронных компонентов расположена с обратной стороны печатной платы. Здесь находятся восемь драйверов—удвоителей фаз и четыре обычных.

ASUS P8Z77-V Premium

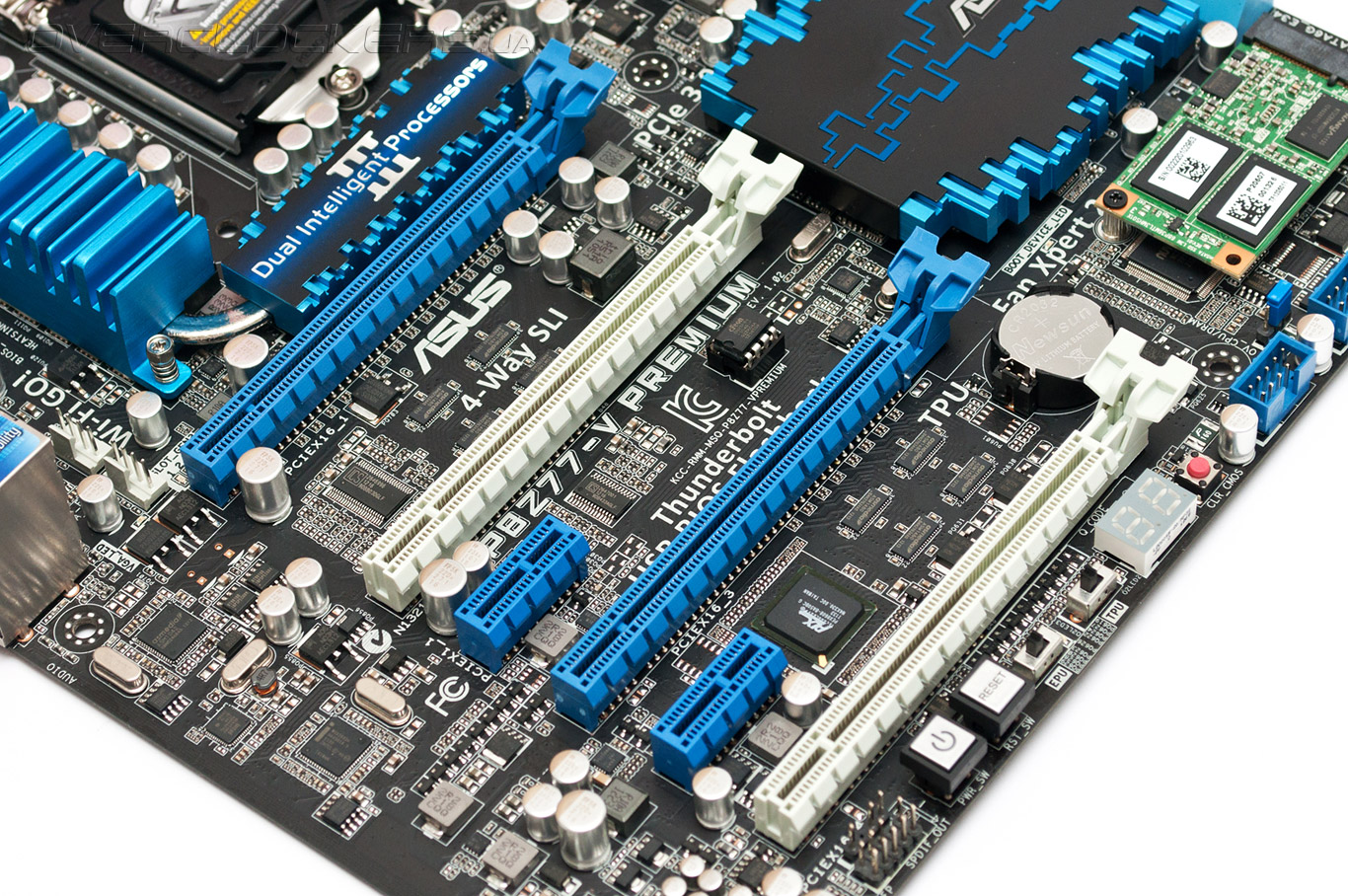

Для установки графических акселераторов материнская плата ASUS P8Z77-V Premium располагает четырьмя полноценными слотами PCI Express 3.0 x16. При этом, к голубым разъемам подведено по 16 линий PCI-E 3.0, тогда как белые слоты способны работать в режиме PCI Express 3.0 x16@x8. Это позволяет организовывать конфигурации AMD CrossFireX и NVIDIA SLI по схемам «х16+х16+х0+x0», «x16+х8+х8+х0» и даже «х8+х8+х8+x8».

ASUS P8Z77-V Premium

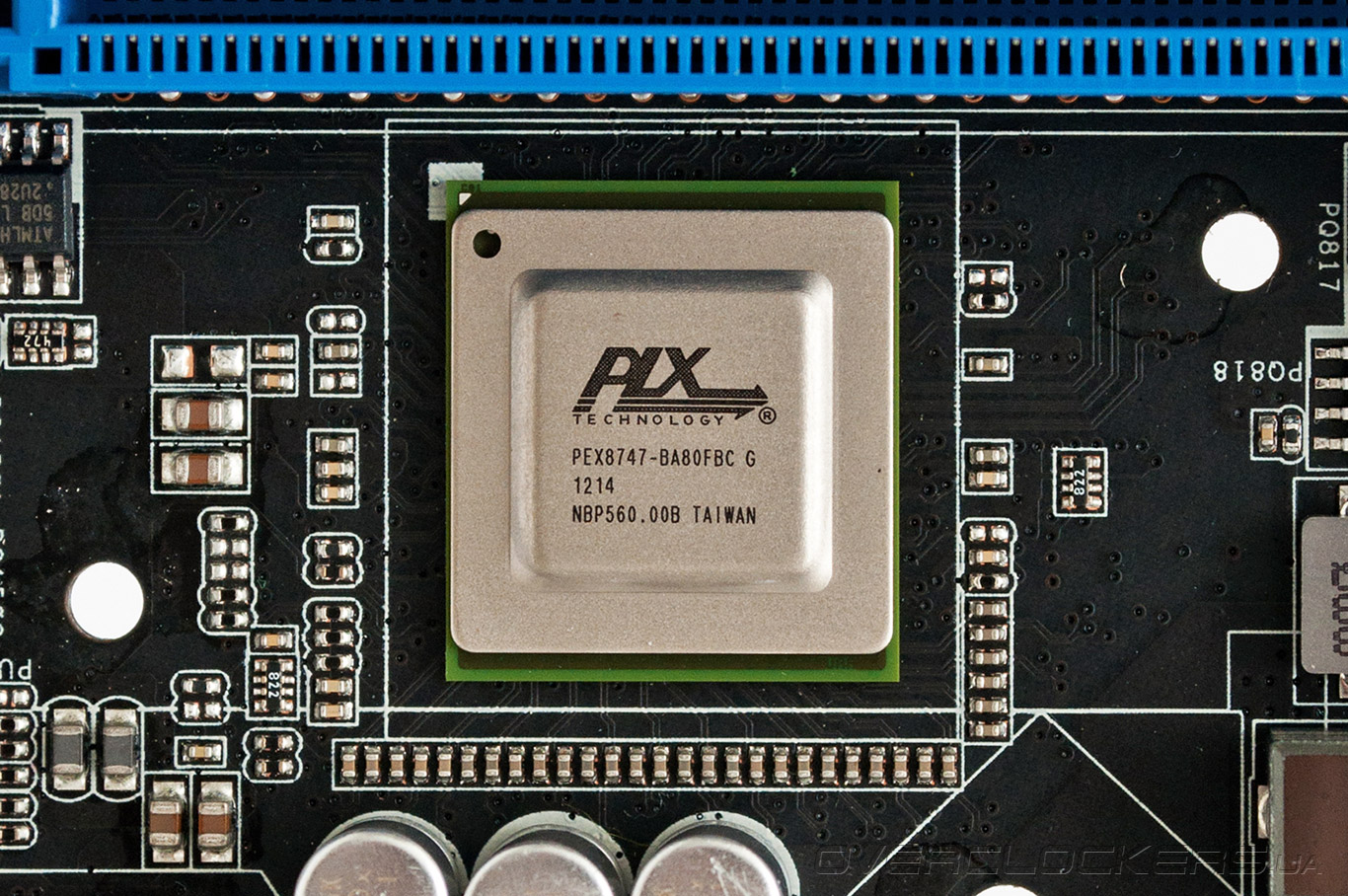

За обеспечение необходимого количества линий PCI-E отвечает чип PLX PEX8747, который коммутирует 48 линий PCI Express 3.0. Его типичное энергопотребление укладывается в 8 Вт, а латентность переключения не превышает 100 нс.

ASUS P8Z77-V Premium

Кроме него на плате присутствует еще один коммутатор — восьмипортовый PLX PEX8608, отвечающий за работу двух PCI Express 2.0 x1 и многочисленных дополнительных контроллеров.

ASUS P8Z77-V Premium

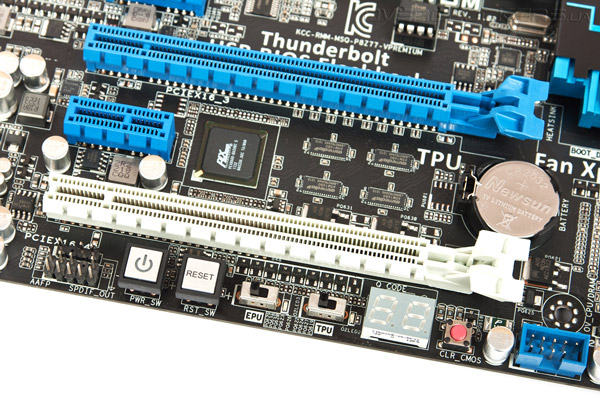

В конструкции ASUS P8Z77-V Premium есть ряд особенностей, предназначенных для эксплуатации в составе открытого стенда. Имеются аппаратные кнопки включения, перегрузки и сброса настроек прошивки, а также светодиодный индикатор кодов POST. Там же находятся переключатели EPU и TPU, активирующие режимы энергосбережения и автоматического разгона, и джампер OV_CPU/DRAM, расширяющий границы регулировки напряжений.

Для подключения вентиляторов P8Z77-V Premium предлагает шесть четырехконтактных разъемов с поддержкой управления скоростью вращения посредством ШИМ. Для защиты силовых элементов VRM от перегрева предназначена пара крупных радиаторов, соединенных тепловой трубкой. Еще один небольшой теплосъемник отводит избыточное тепло от чипа-коммутатора PLX PEX8747.

ASUS P8Z77-V Premium

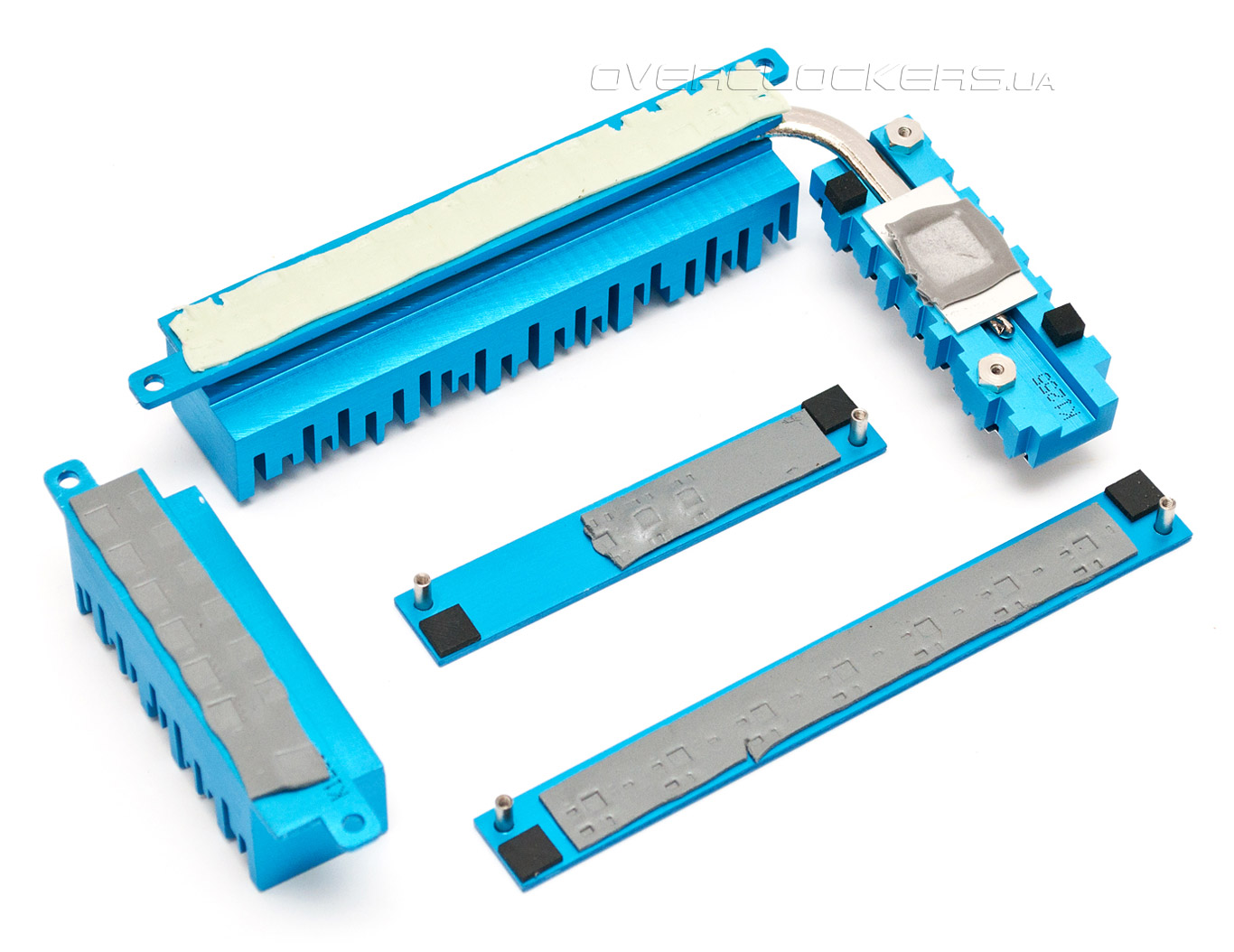

Все элементы конструкции имеют надежное винтовое крепление, а усилительные пластины обеспечивают надежный контакт радиаторов с источниками тепла.

ASUS P8Z77-V Premium

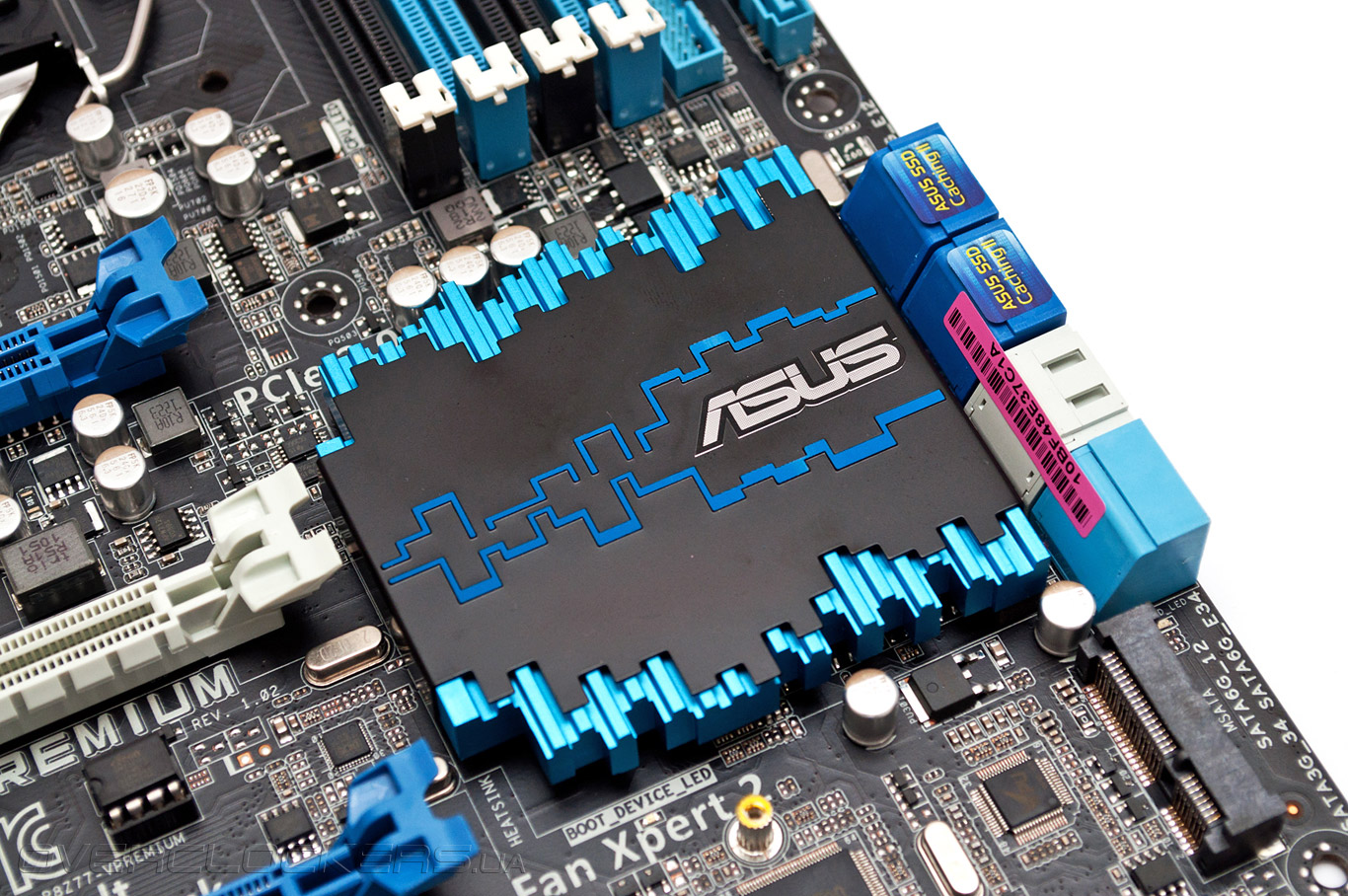

Единственная микросхема системной логики охлаждается небольшим радиатором, эффективности которого достаточно в любых режимах работы.

ASUS P8Z77-V Premium

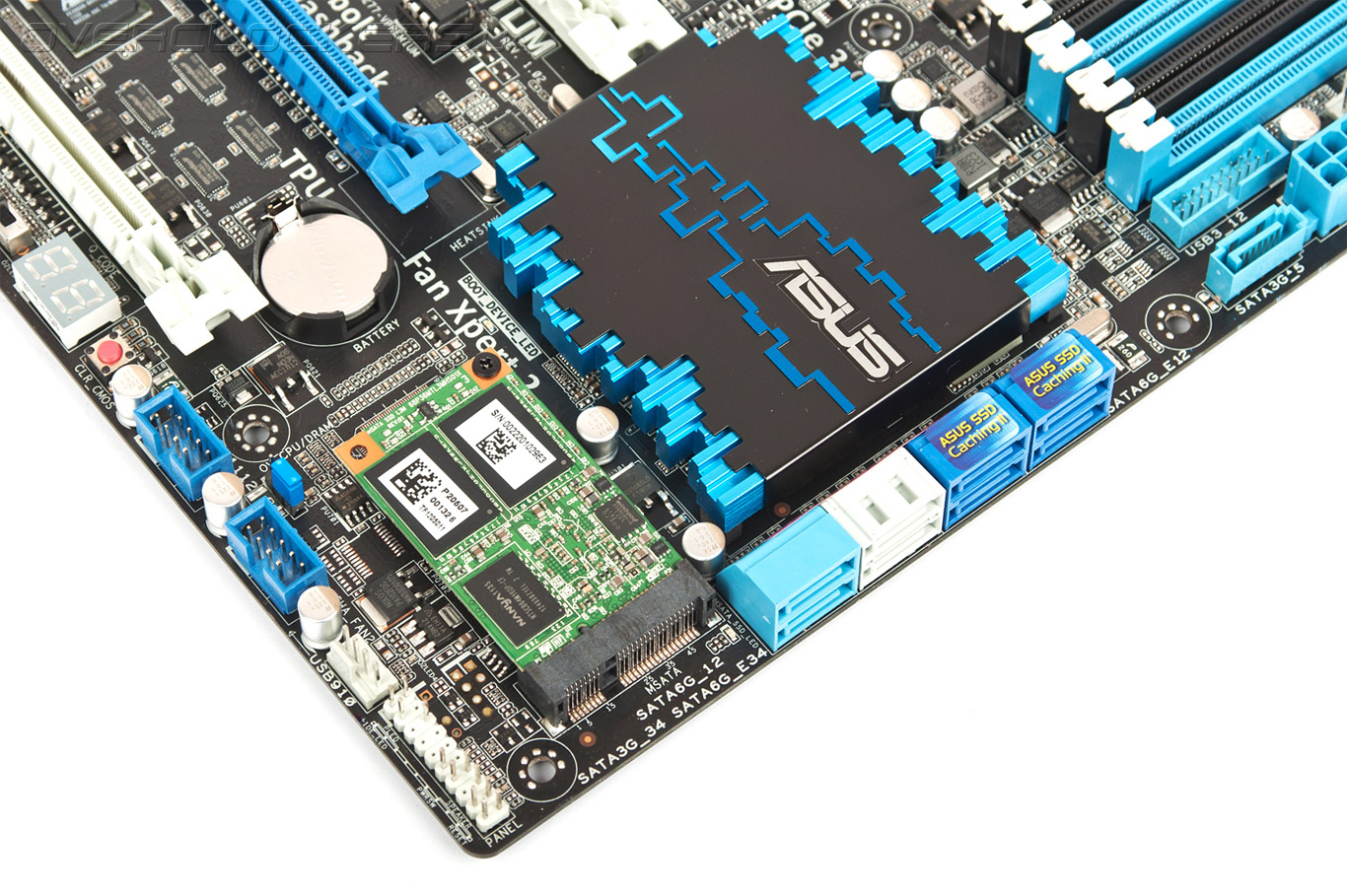

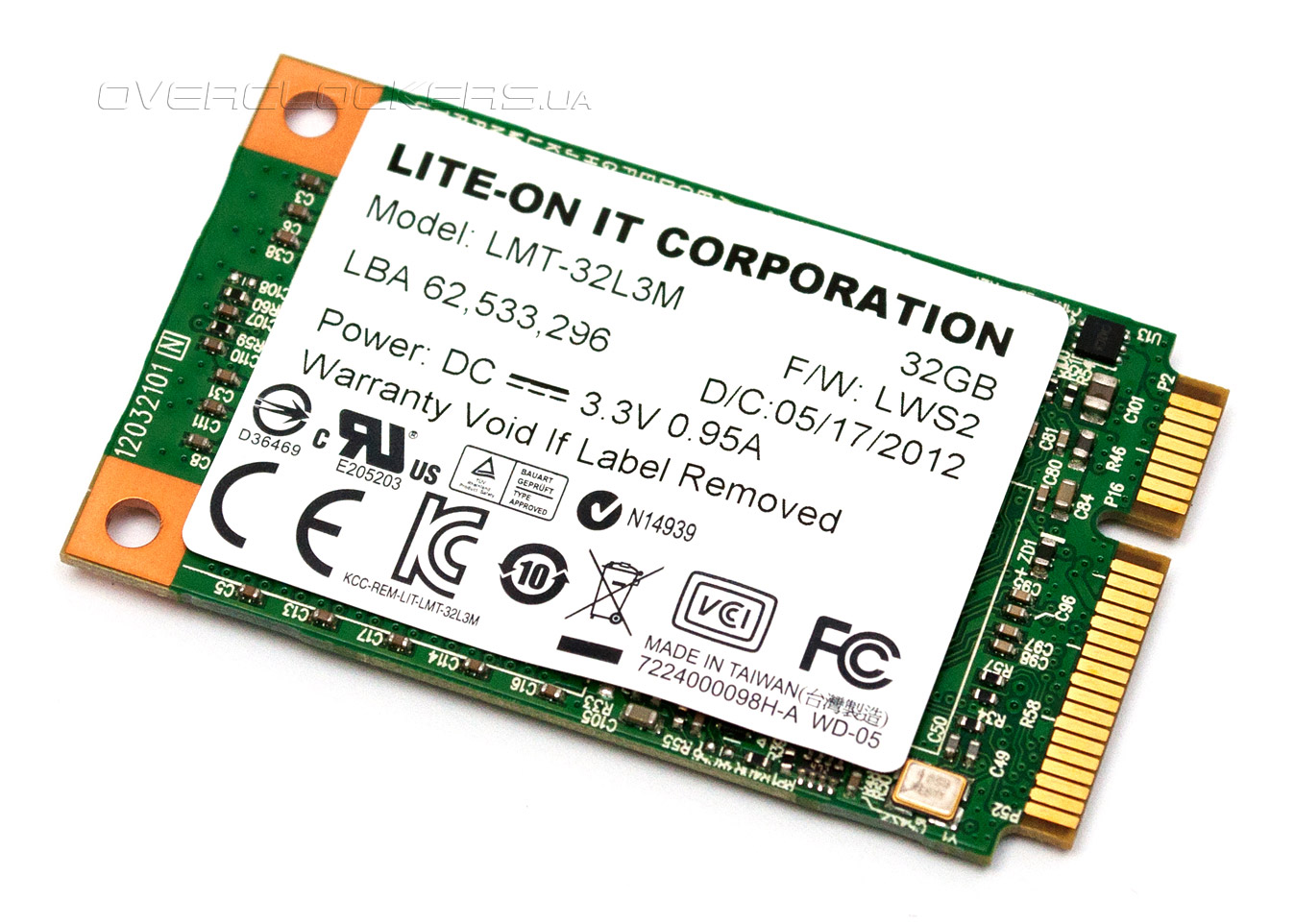

Подсистема хранения данных новинки позволяет подключить 12 дисковых накопителей, пять из которых посредством чипсетных портов. Еще один нативный канал соединен с разъемом mSATA, в который предустановлен SSD емкостью 32 ГБ. Твердотельный накопитель LMT-32L3M произведен компанией Lite-On, в его основе лежит контроллер Marvell 88SS9715, а функции буфера выполняет чип DDR3 1333 МГц объемом в 128 МБ. Банк памяти набран двумя микросхемами Toggle Mode NAND Flash производства Toshiba.

ASUS P8Z77-V Premium

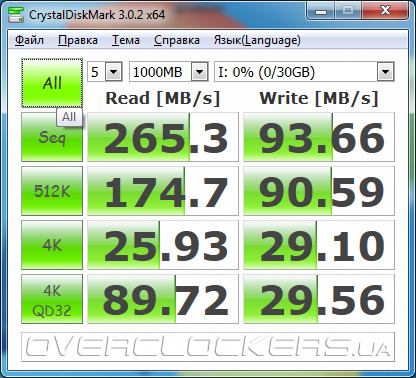

Изначально, твердотельный накопитель предназначен для работы технологии Intel SRT, но его можно использовать и для установки операционной системы. Что касается скоростных показателей Lite-On LMT-32L3M, то измерения в программе CrystalDiskMark 3.0.2 дали следующие результаты:

ASUS P8Z77-V Premium

В целом, несмотря на использование продвинутой элементной базы, производительность SSD в операциях записи данных невысока, а скорость линейного чтения ограничена пропускной способностью интерфейса SATA 3 Гбит/с.

Помимо чипсетных портов материнская плата предлагает четыре дополнительных интерфейса SATA 6 Гбит/с, за работу которых отвечает контролер Marvell 88SE9230. Кроме возможности объединения накопителей в RAID, этот чип обеспечивает функционирование ASUS SSD Caching II, которая, как и технология Intel SRT, ускоряет «винчестеры» за счет кэширования данных на быстром твердотельном накопителе.

ASUS P8Z77-V Premium

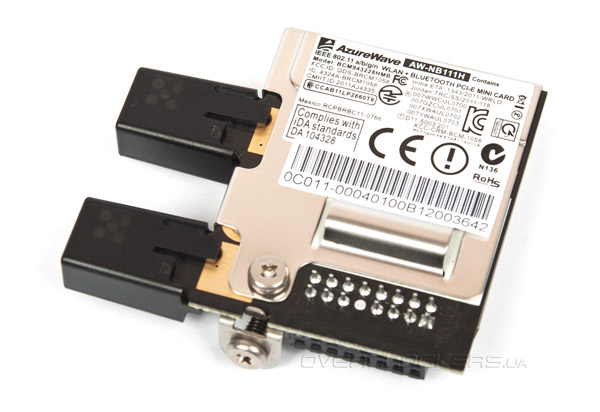

Обладателям внешних жестких дисков пригодятся два разъема eSATA 6 Гбит/с, подключенных к чипу ASMedia ASM1091, и два дополнительных порта USB 3.0, реализованных за счет контроллера ASMedia ASM1042. Одна из ключевых особенностей новинки — поддержка Thunderbolt выполнена на чипе Intel DSL3310. Встроенная звуковая карта базируется на высококачественном HD-аудиокодеке Realtek ALC898. Благодаря наличию сразу двух сетевых адаптеров — Intel 82579V и Intel 82583 — материнская плата располагает парой сетевых интерфейсов Gigabit Ethernet. Кроме того, системная P8Z77-V Premium поддерживает подключение к сетям Bluetooth V3.0/V4.0 и Wi-Fi 802.11b/g/n. Для этого в комплекте поставляется адаптер AzureWave AW-NB111H, основанный на чипсете Qualcomm Atheros AR9485.

ASUS P8Z77-V Premium

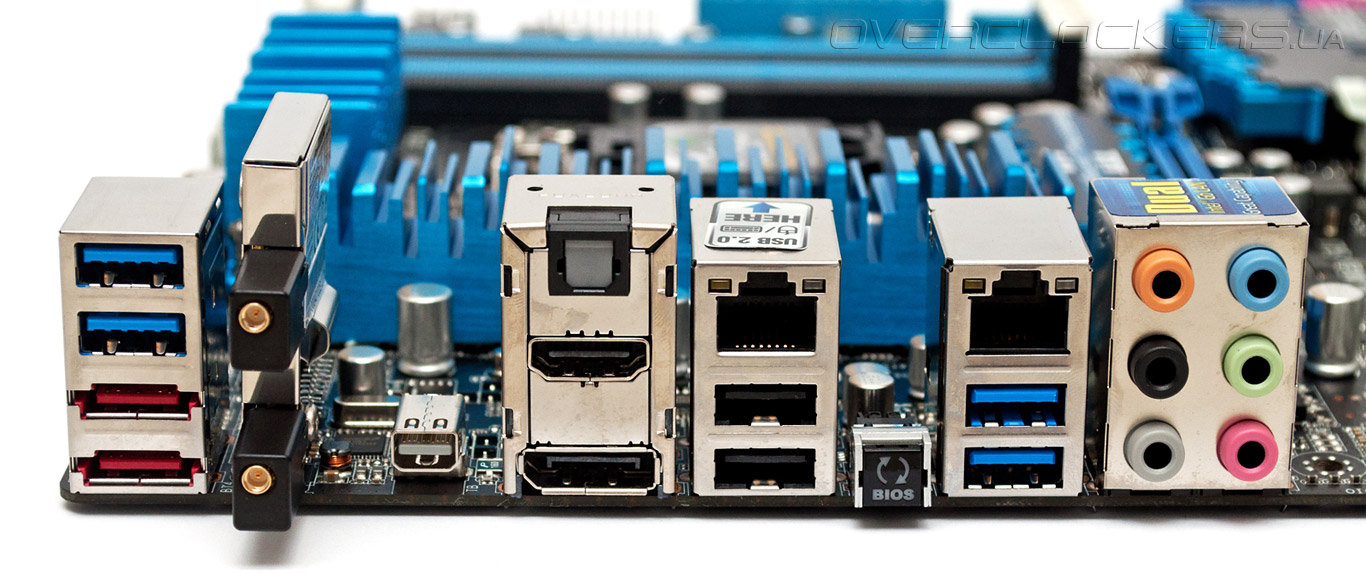

В результате, на задней панели ASUS P8Z77-V Premium находятся:
  • четыре порта USB 3.0 и пара USB 2.0;
  • два разъема eSATA 6 Гбит/с;
  • пара контактов для подключения антенн Wi-Fi;
  • порт Thunderbolt;
  • видеовыходы DisplayPort и HDMI;
  • кнопка USB BIOS Flashback;
  • оптический выход S/PDIF;
  • две сетевых розетки RJ-45;
  • шесть аналоговых аудиовыходов.
ASUS P8Z77-V Premium

Набор интерфейсов вполне сбалансированный, правда, некоторым пользователям будет не доставать цифрового выхода DVI-D или комбинированного порта PS/2. Следует заметить, что материнская плата дает возможность использования функции Lucid Virtu MVP, которая объединяет ресурсы встроенной и дискретной видеокарт.
