Обзор и тестирование материнской платы ASUS P7P55 LX

В недавнем обзоре мы рассмотрели несколько компактных бюджетных решений форм-фактора micro-ATX под Socket LGA1156. В данном материале мы коснемся еще одной недорогой, но уже полноформатной платы от ASUS, построенной на базе системной логики Intel P55.

Технические характеристики


Модель ASUS P7P55 LX
Чипсет Intel P55
Процессорный разъем Socket LGA1156
Поддерживаемые процессоры Core i7, Core i5, Core i3, Pentium G
Память 4 DIMM DDR3 SDRAM 2200+(OC)/1600/1333/1066/800 (16 GB max)
Слоты PCI-E 1 PCI Express x16 1 PCI Express x16 (x4) 2 PCI Express x1
Слоты PCI 3
Количество подключаемых вентиляторов 3 (1x 4-pin, 1x 3-pin)
Порты USB 2.0 14 (8 USB на задней панели)
Порты PS/2 2
Порт LPT -
Порт COM 1 на плате
Порты FireWire -
ATA-133 1 канал (два устройства, VIA VT6415)
Serial ATA 6 SATA-II (Intel P55)
eSATA -
RAID RAID 0, 1, 5, 10
Встроенный звук VIA VT1708S (HDA 7.1)
S/PDIF Оптический на задней панели, 1 на плате
Встроенная сеть Gigabit Ethernet Realtek 8112L
BIOS AMI
Форм-фактор ATX
Размеры, мм 305 x 218
Средняя цена $126


ASUS P7P55 LX


Упаковка не выделяется оригинальность дизайна, разве что в глаза бросаются обилие различных логотипов. Особенно акцентируется внимание на поддержке фирменных технологий TurboV, Turbo Key и кнопочке Memory OK (о назначении которой будет рассказано чуть ниже).

ASUS P7P55 LXASUS P7P55 LX

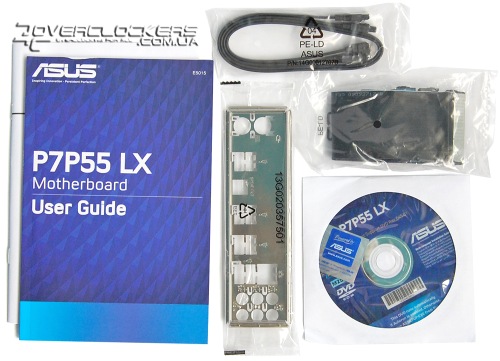

Комплектация очень скромная :
  • два кабеля SATA;
  • один кабель IDE;
  • задняя планка I/O;
  • диск с драйверами и ПО;
  • инструкции.

ASUS P7P55 LX

Плата выполнена на текстолите коричневого цвета. Принадлежность к бюджетному сегменту видна невооруженным взглядом по простой разводке и элементной базе. Полимерные конденсаторы распаяны только в цепи питания. Интересной особенностью отличаются слоты памяти — они имеют защелки-фиксаторы только с одной стороны.

ASUS P7P55 LX

Как и все платы на базе Intel P55, ASUS P7P55 LX поддерживает все ныне существующие процессоры в исполнении LGA1156 (в том числе новые Clarkdale). Кроме стандартных режимов работы памяти, которые предусматривают максимум 1333 МГц при использовании Core i5 и 1600 МГц в сочетании с Core i7, заявлена поддержка скоростных модулей вплоть до DDR3-2200. Подобные режимы предусматривают ручную коррекцию настроек BCLK, множителя CPU, соответствующих напряжений или автоматические их настройки в соответствии с профилями XMP. Само наличие этих профилей панацеей не является, и зачастую без ручного вмешательства пользователя установка скоростных режимов памяти не обходится. Но в отличие от недавно протестированных нами плат, данная модель сразу и без проблем заработала при активации профиля XMP комплекта памяти Team TXD34096M2000HC9DC-L. При частоте памяти 2000 МГц плата автоматически установила базовую частоту в 160 МГц, множитель процессора снизила до 14, а напряжение на Uncore было повышено до 1,25 В.

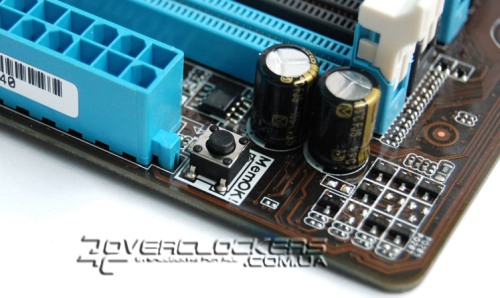

Возле слотов памяти находится кнопка Memory OK. В случае возникновения проблем с загрузкой системы при несовместимых настройках памяти достаточно нажать на эту кнопку и плата подберет оптимальные установки для DDR3. И уже не надо входить в BIOS и вручную сбрасывать настройки памяти.

ASUS P7P55 LX

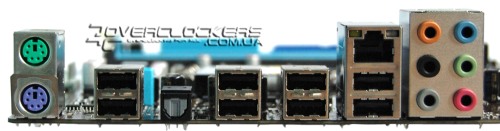

На заднюю панель вынесены два PS/2, восемь разъемов USB, один сетевой RJ-45, шесть аналоговых аудивыходов и цифровой оптический.

ASUS P7P55 LX

В спецификациях данной модели говорится о поддержке CrossFireX, но второй графический разъем PCI Express x16 работает в медленном режиме x4, а сами линии подведены от чипсета, что скажется на производительности тандема. На плате имеются еще два PCI Express x1 и три слота PCI.

Intel P55 поддерживает шесть устройств SATA II, которые можно объединить в RAID-массивы уровней 0, 1, 5 или 10. Соответствующие разъемы расположены в нижнем правом углу платы. Рядом находятся контактные группы для подключения еще шести портов USB и кнопок передней панели.

ASUS P7P55 LX

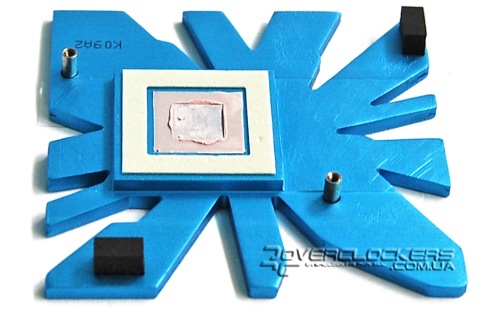

Охлаждение на чипе PCH отличается одновременно простотой и оригинальностью. Это простая алюминиевая пластина необычной формы.

ASUS P7P55 LX

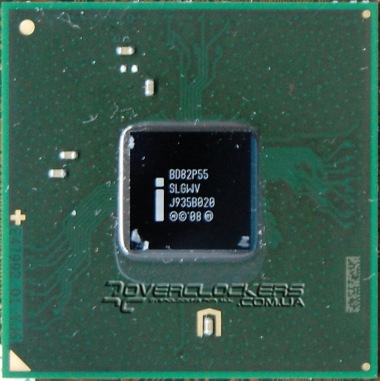

А вот и сам чип Intel P55 Express:

Intel P55 Express

Поскольку чип PCH не имеет поддержки интерфейса PATA, на плате имеется дополнительный контроллер VIA VT6415, который обеспечивает один канал IDE на два устройства. Звуковой тракт реализован на VIA VT1708S, гигабитная сеть — на Realtek 8112L.

VIA VT6415 VIA VT1708S Realtek 8112L

За аппаратный мониторинг и порты ввода/вывода отвечает контроллер Winbond W83667HG-A. В качестве тактового генератора используется чип ICS 9LRS954A4GLF.

Winbond W83667HG-A ICS 9LRS954A4GLF

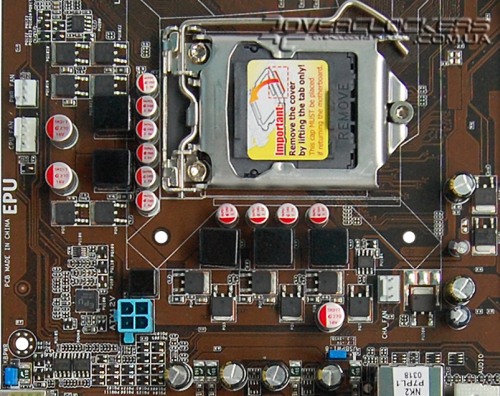

Система питания процессора реализована по типичной пятифазной схеме (4+1). Плата оснащена только четырехконтактным разъемом питания.

ASUS P7P55 LX

Управление питанием осуществляется специальным контроллером EPU (Energy Processing Unit, разработка Analog Devices), который заодно отвечает и за энергосберегающие функции платы.

ASUS EPU
