Обзор материнской платы ASUS Maximus VIII Impact. Исследуем разгонные возможности наименьшего представителя семейства ROG

Возможности UEFI

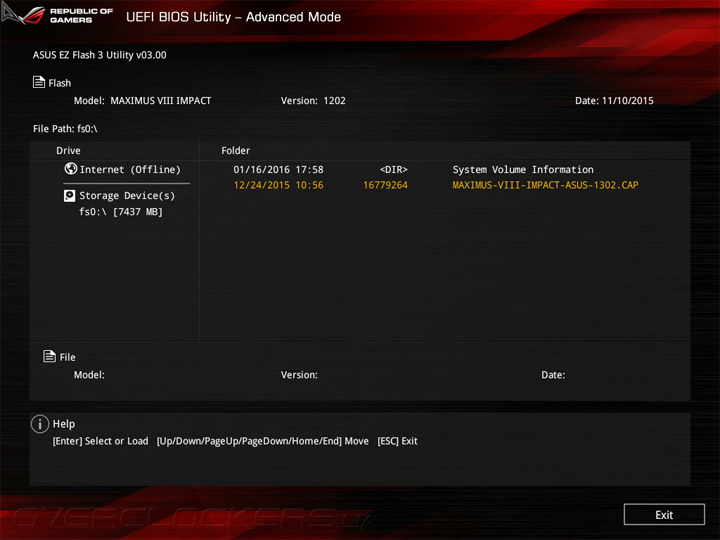

При помощи фирменного средства EZ Flash я без проблем выполнил обновление микрокода до самого актуального.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

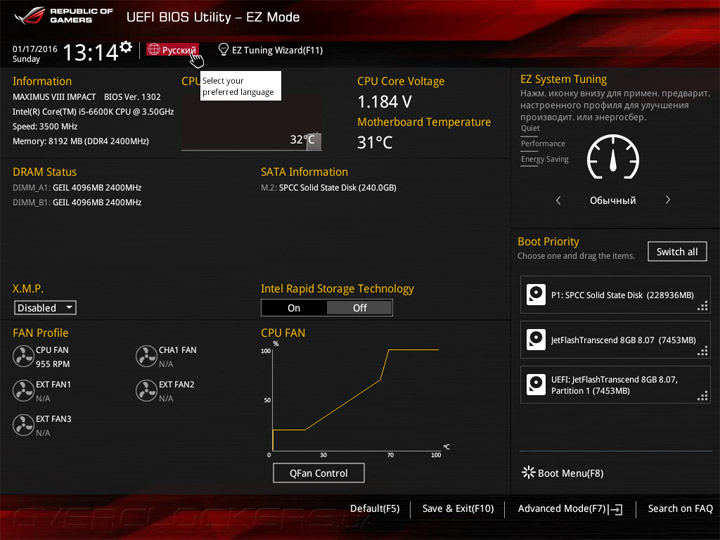

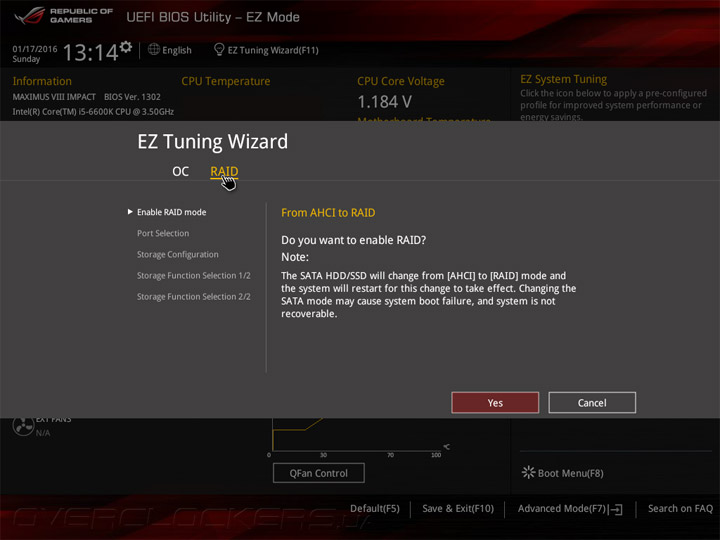

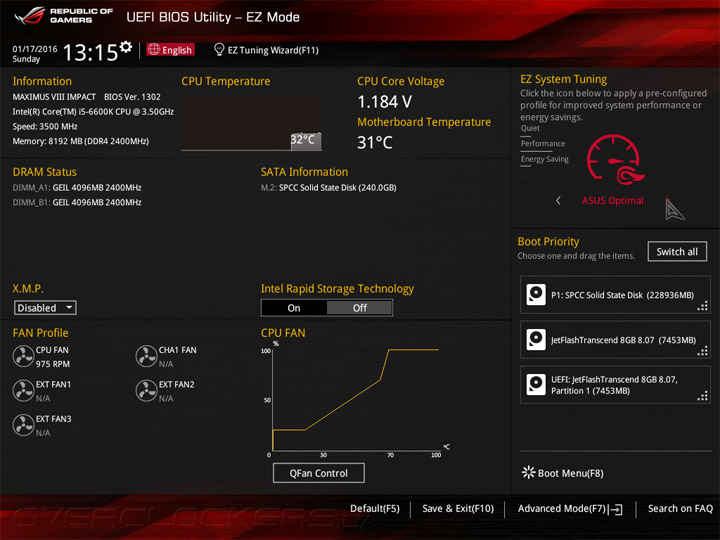

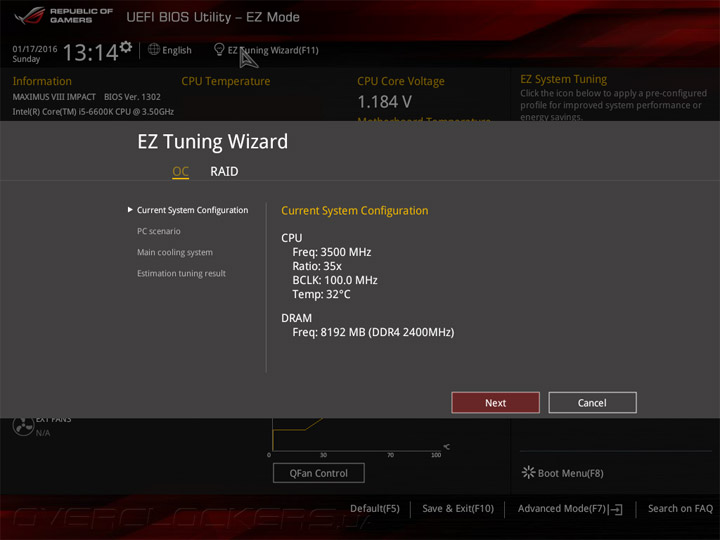

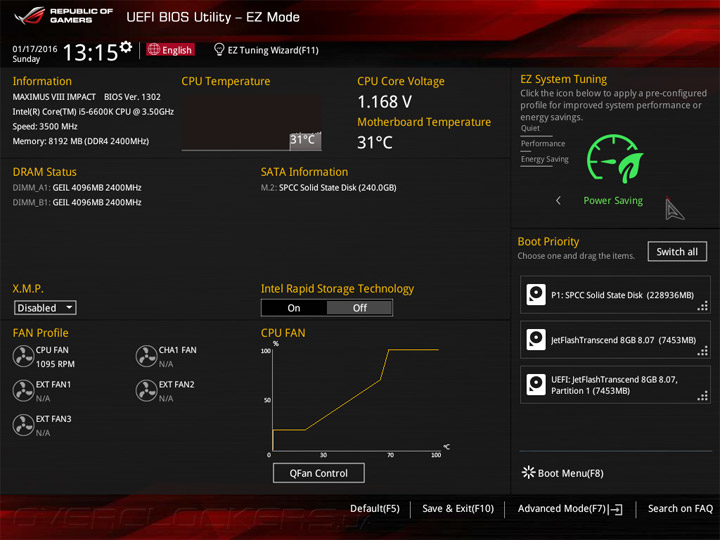

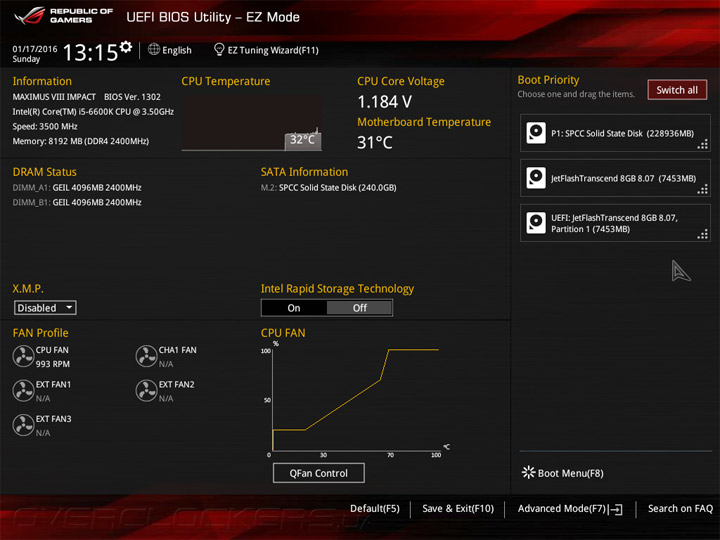

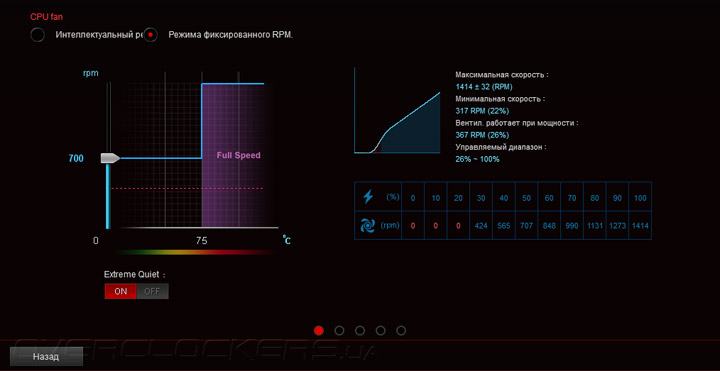

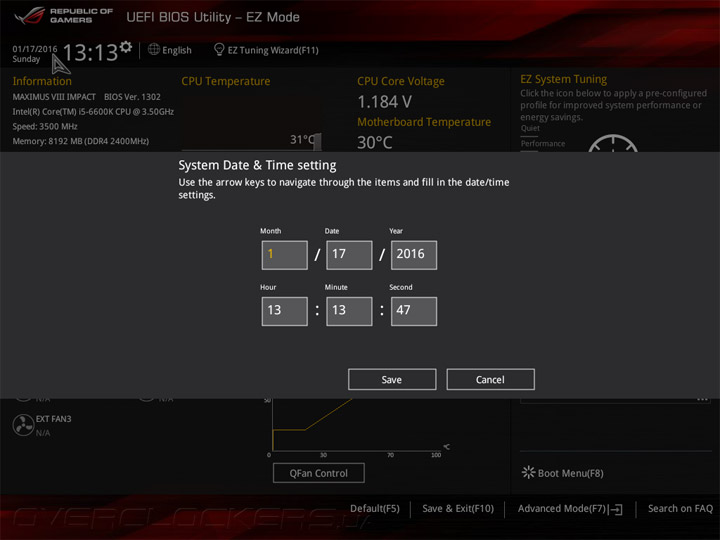

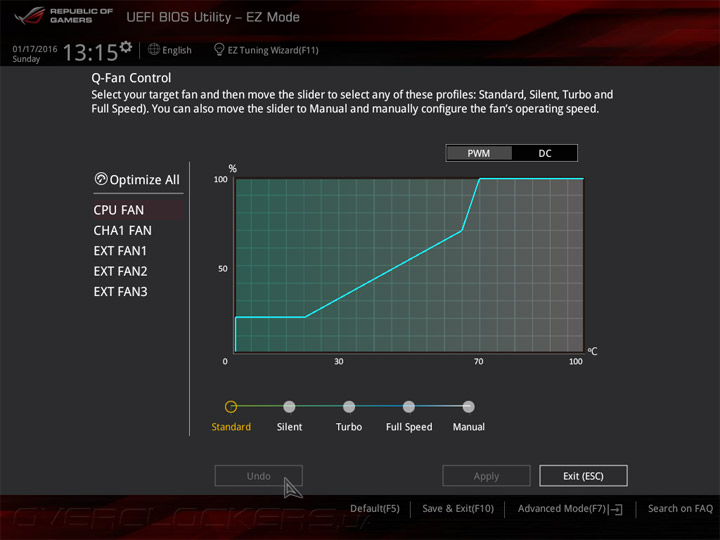

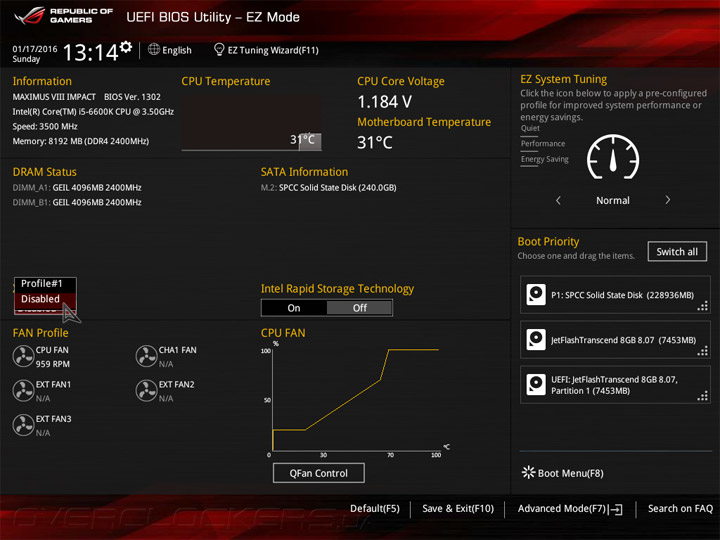

Базовый режим UEFI предназначен для пользователей с минимальными познаниями в сфере настройки режимов работы ПК. Есть русскоязычный интерфейс. Здесь доступен интерактивный сценарий по выбору упрощённого разгона ПК, можно активировать XMP и ознакомиться с вариантами работы охладителей. Доступен и ряд других, не так часто используемых функций.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

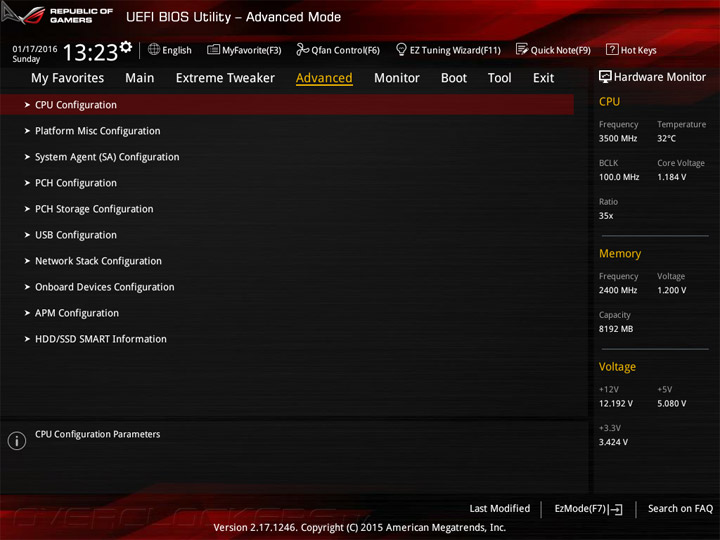

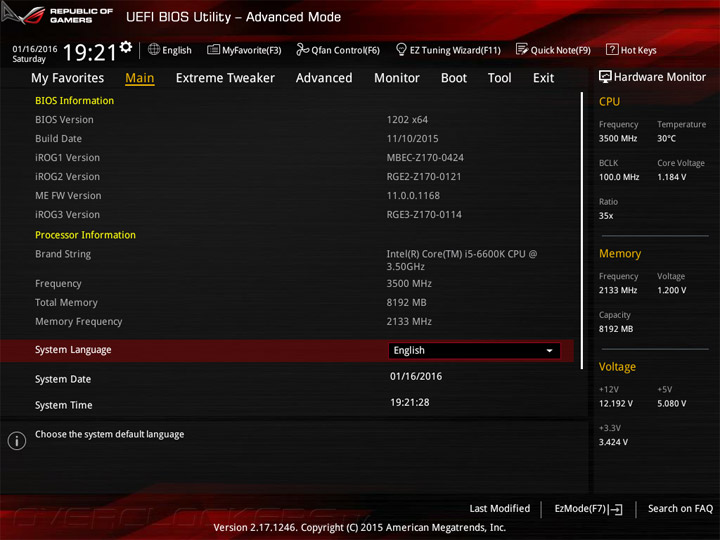

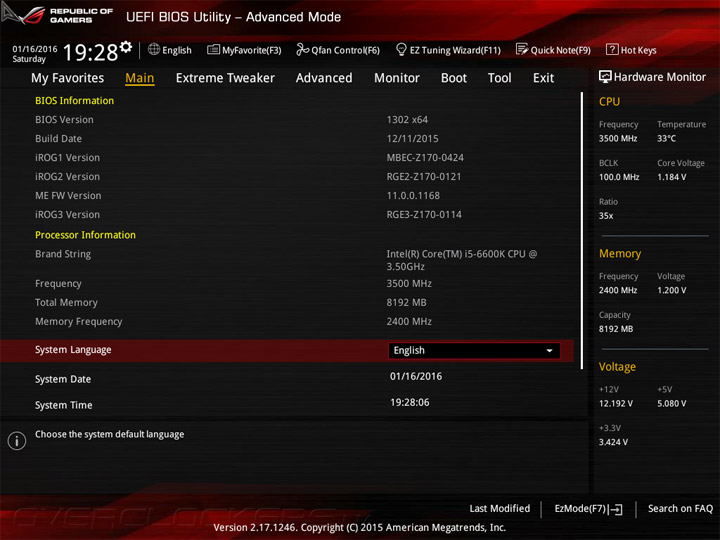

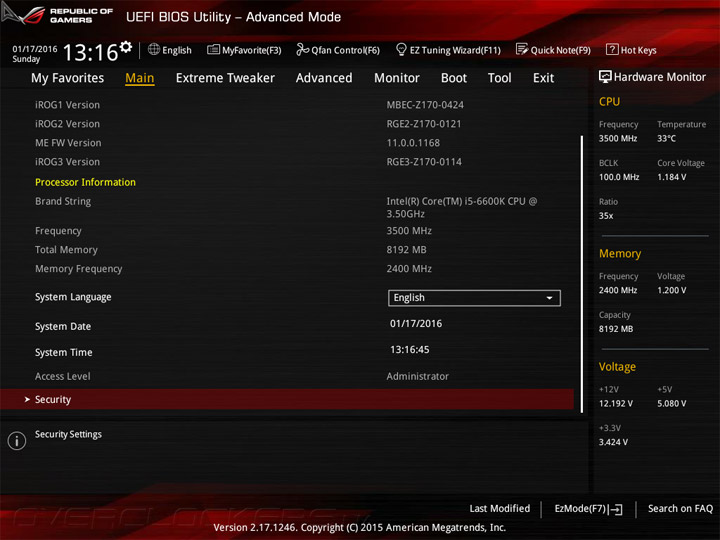

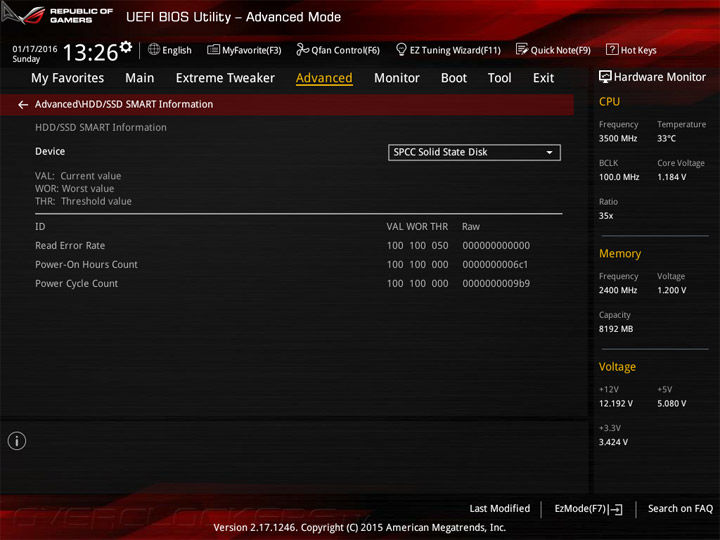

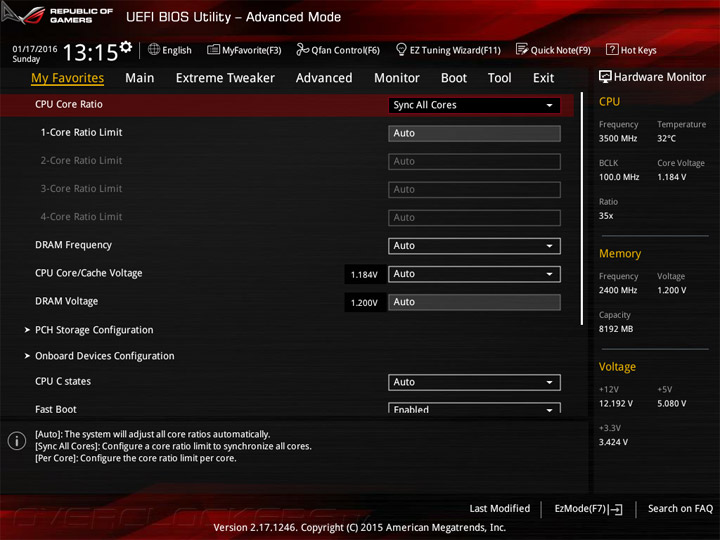

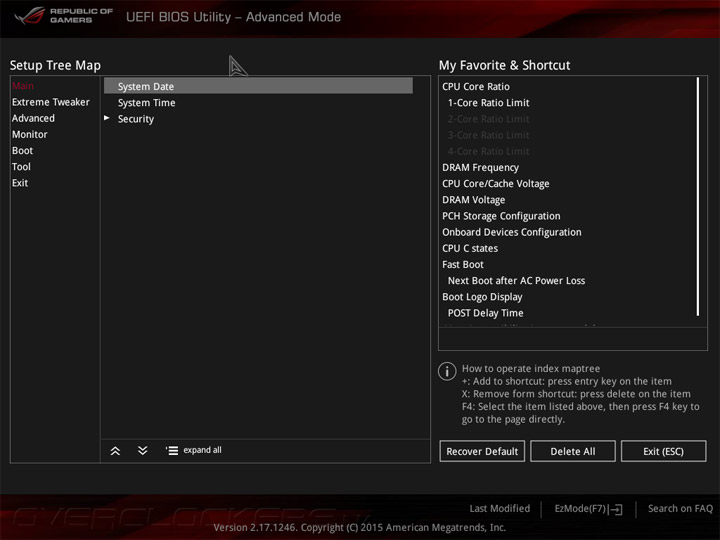

Классический режим настройки открывает меню My Favorites, где уже находится некоторое число пунктов. Можно изменять их состав на свой вкус. На странице Main может понадобиться вкладка Security.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

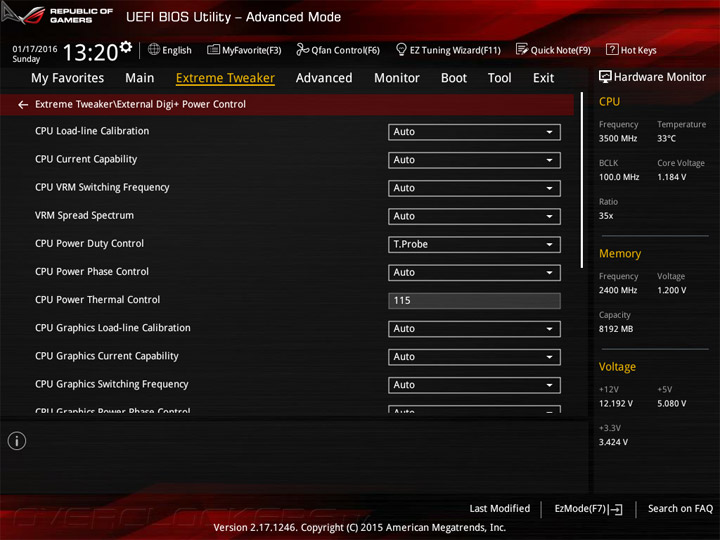

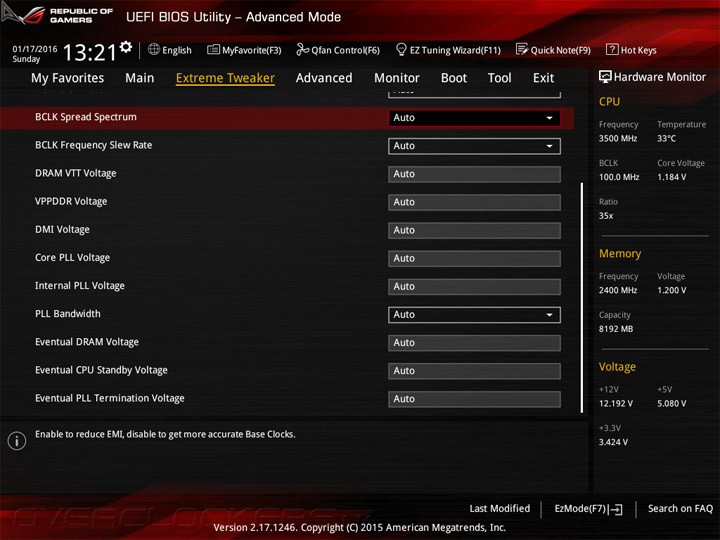

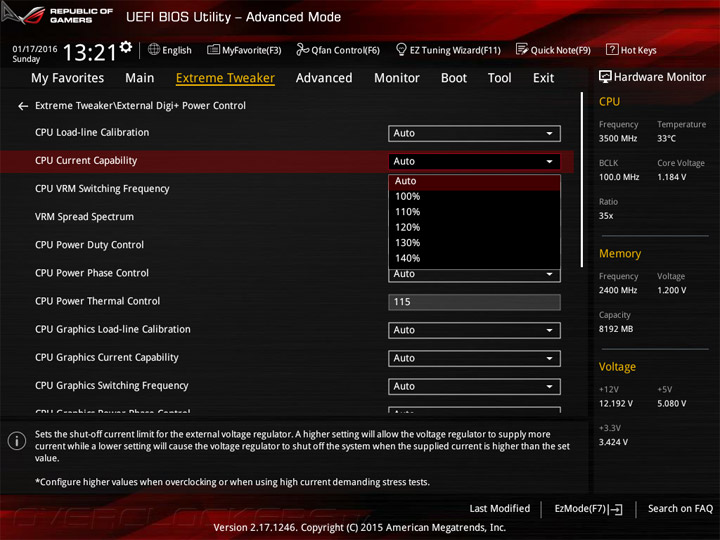

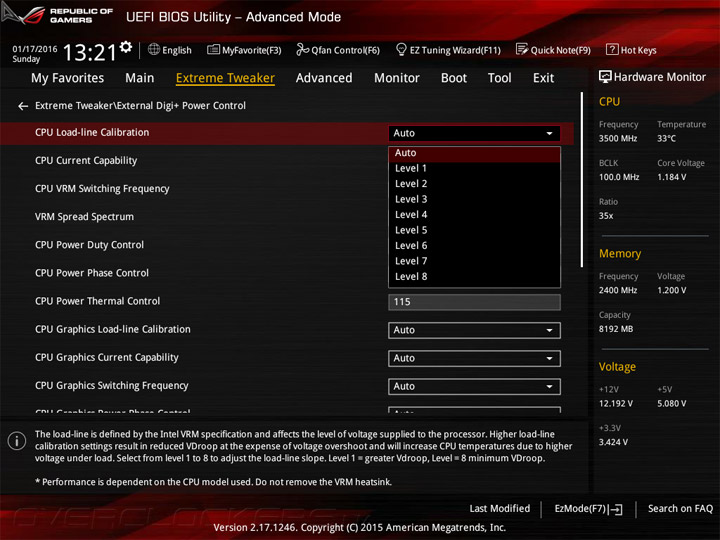

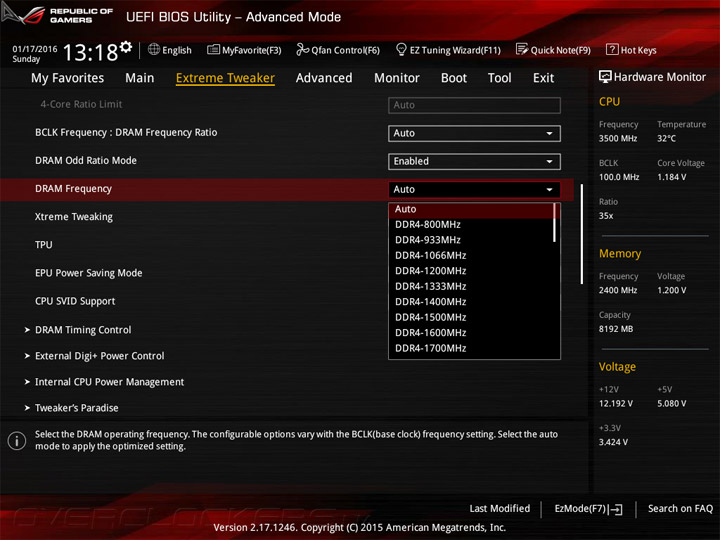

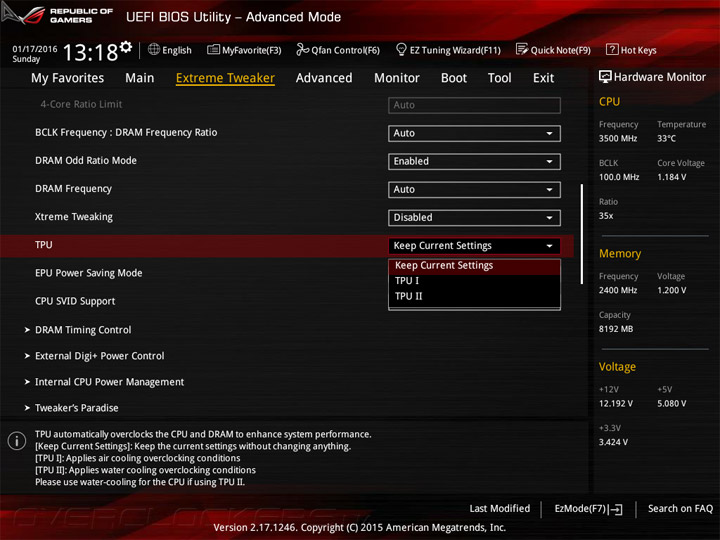

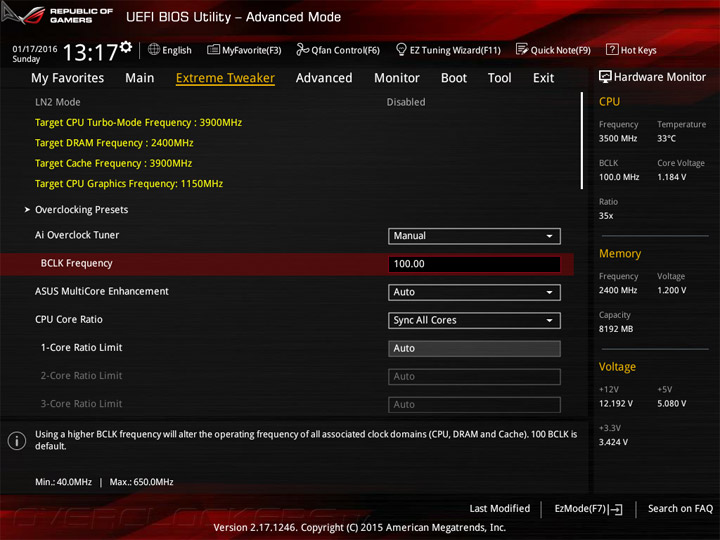

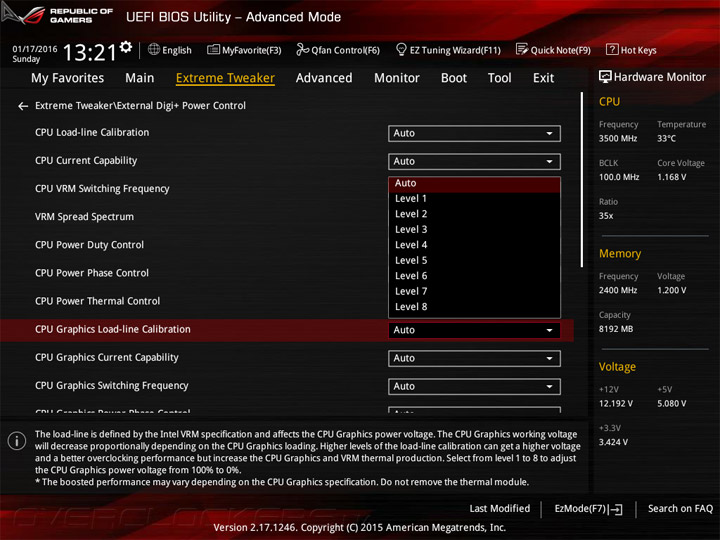

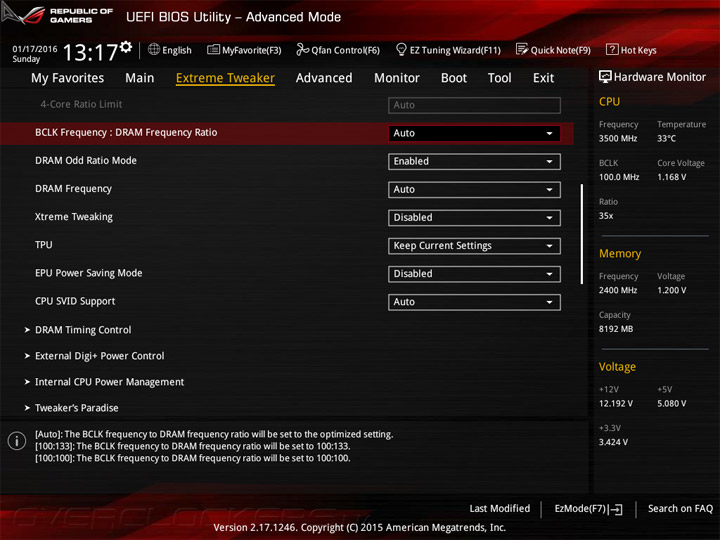

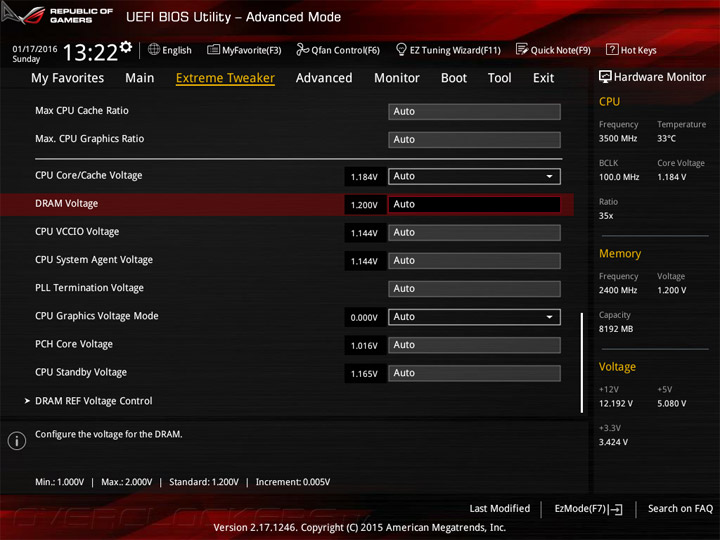

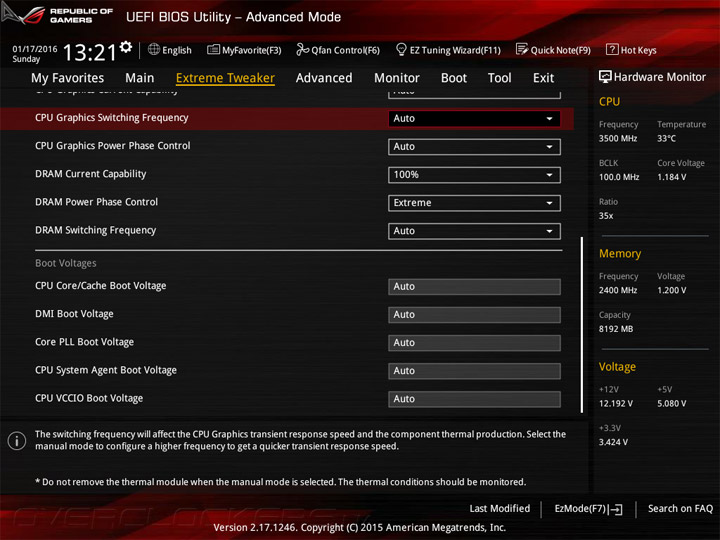

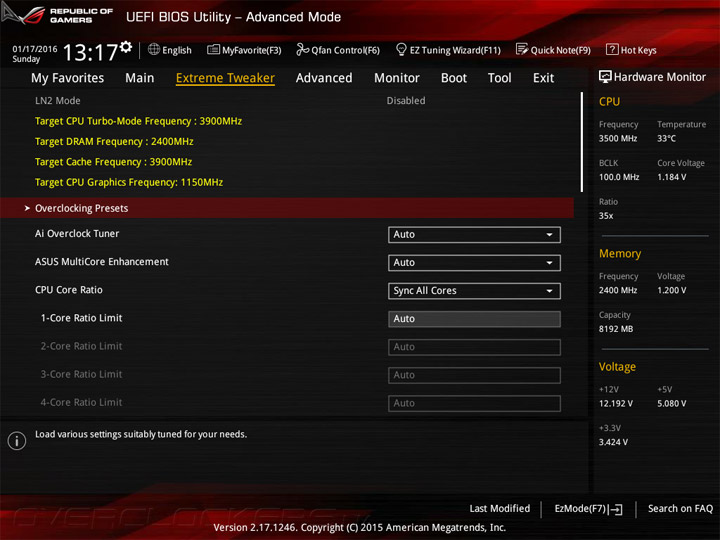

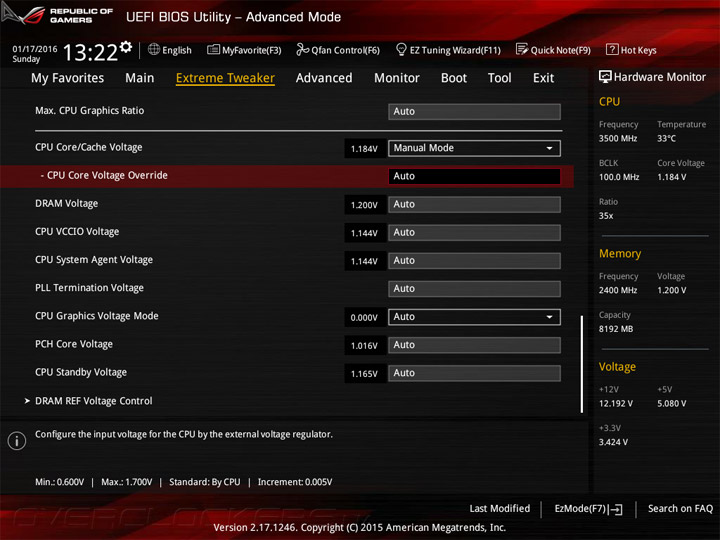

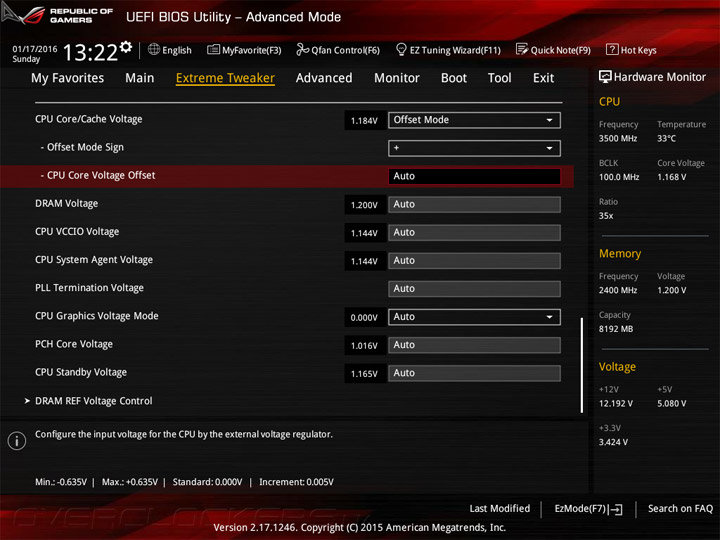

Наполнение раздела Extreme Tweaker впечатляющее, такое, как и у старшей модели из семейства ROG. При изменении положения на плате контактной группы LN2 Mode увеличатся пределы выставляемых значений напряжений.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

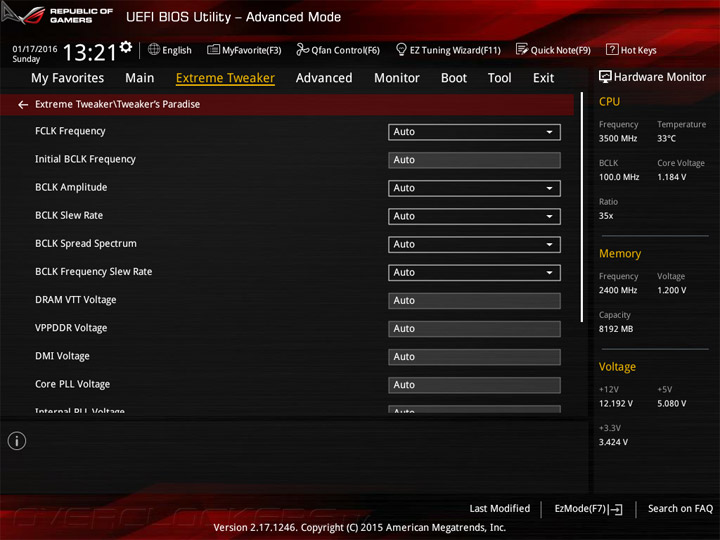

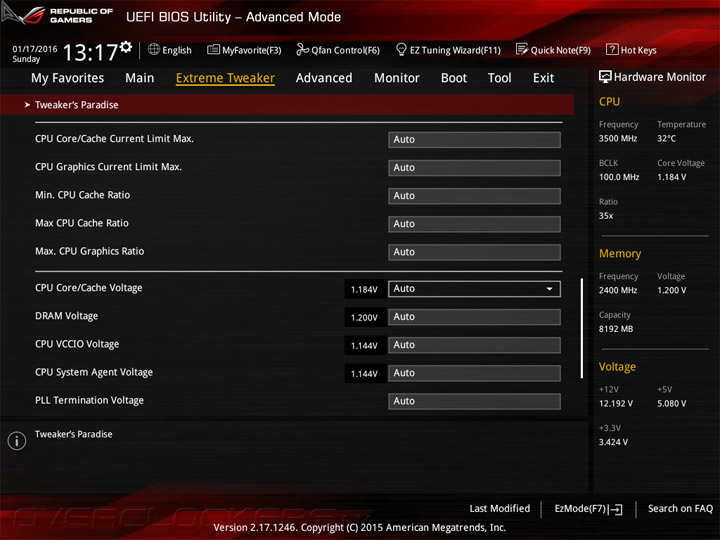

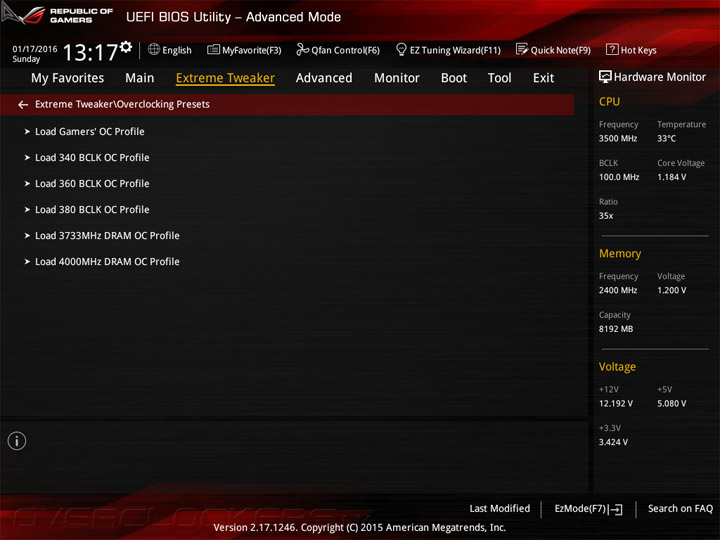

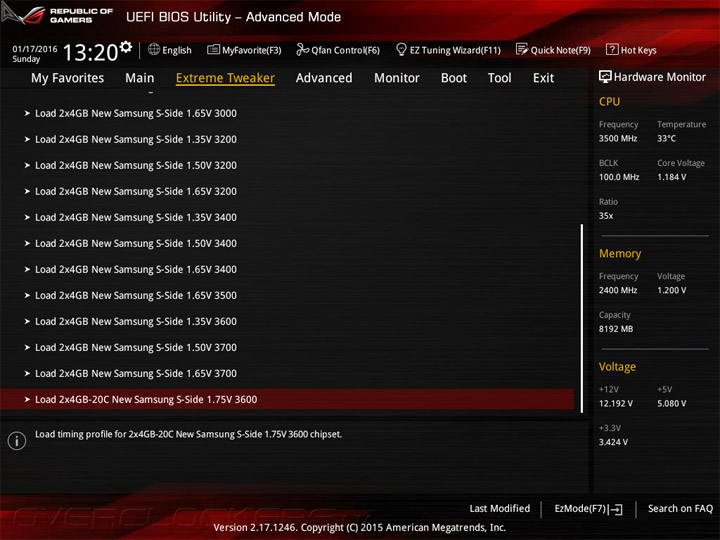

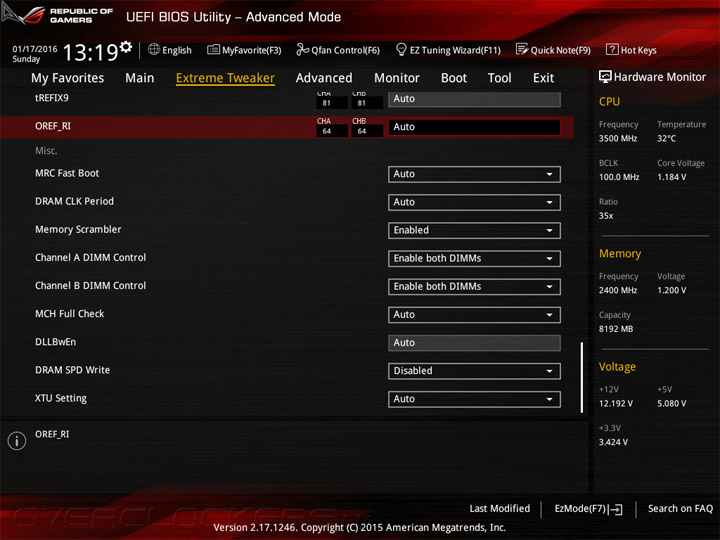

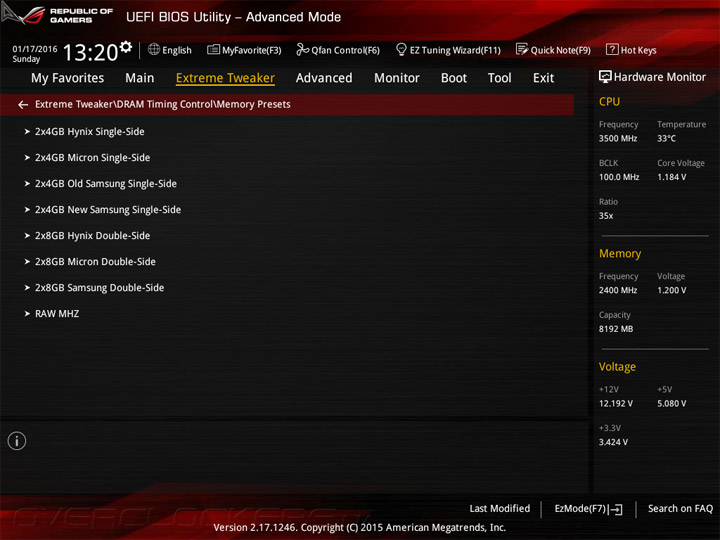

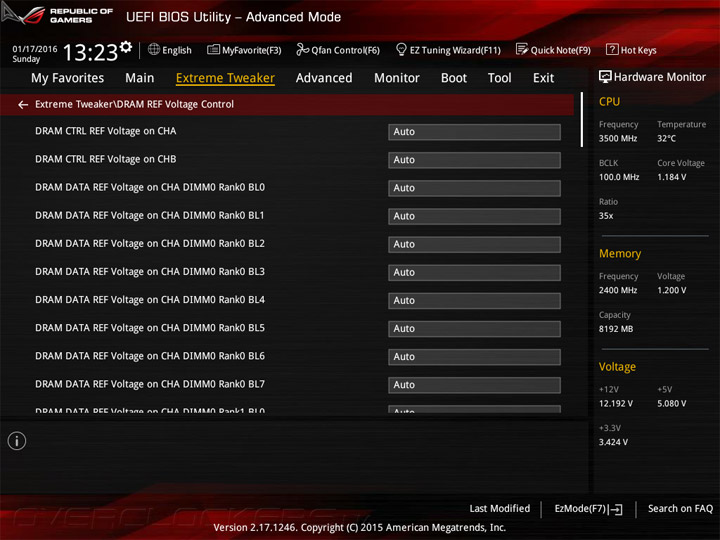

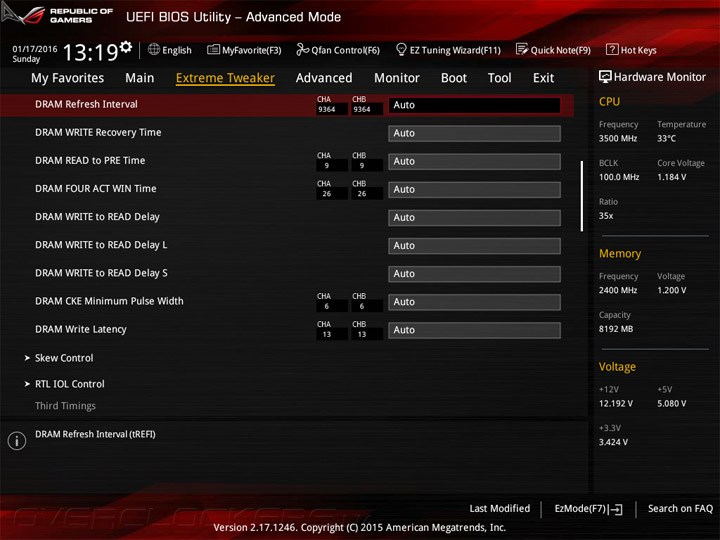

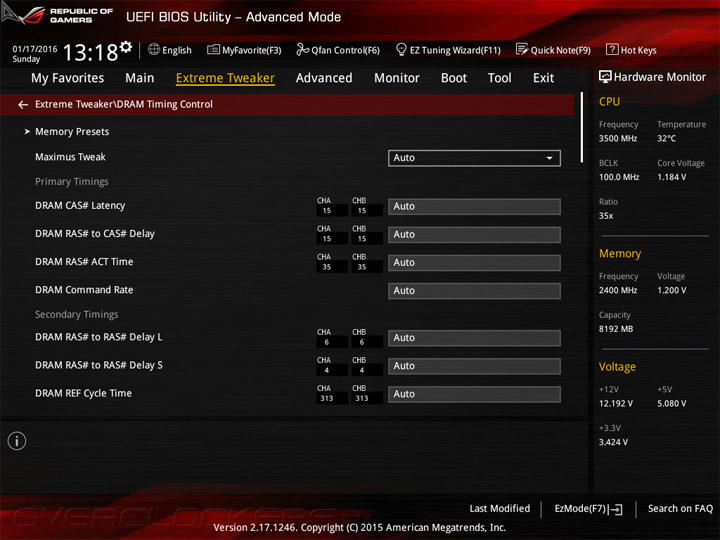

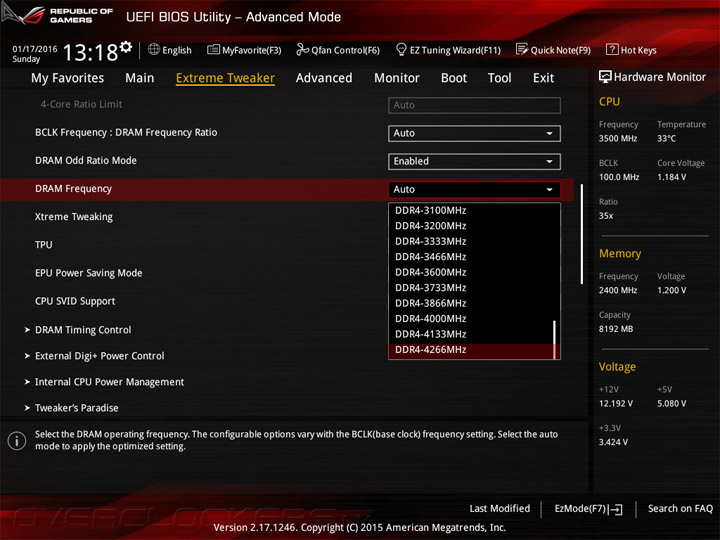

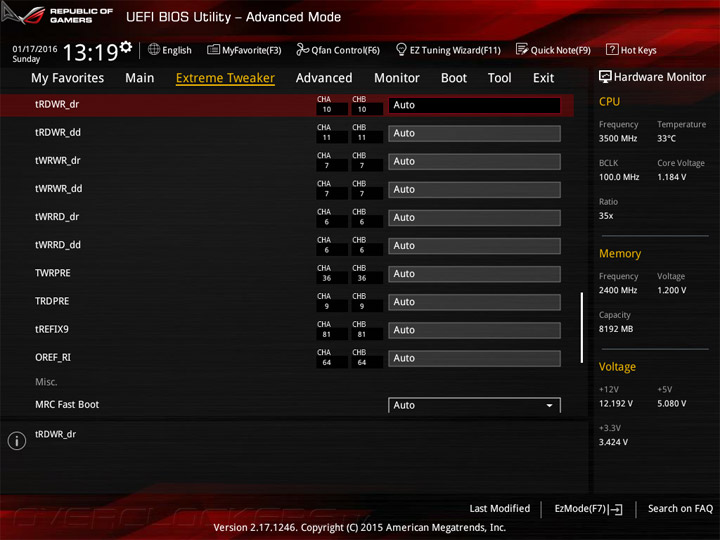

В наличии множество вспомогательных пунктов меню, к примеру, готовые профили с настройками системы. Широчайший инструментарий заготовлен у схем формирования работы оперативной памяти. Имеется и фирменный список функций Tweaker's Paradise.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Основной набор параметров находится в сводной таблице.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,01…0,50
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level1…8 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3200
800–4266
100
133
DRAM Voltage (B) 1,0–2,0 0,005
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,7–1,8 0,0125
PCH Core Voltage (В) 0,7–1,8 0,0125
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

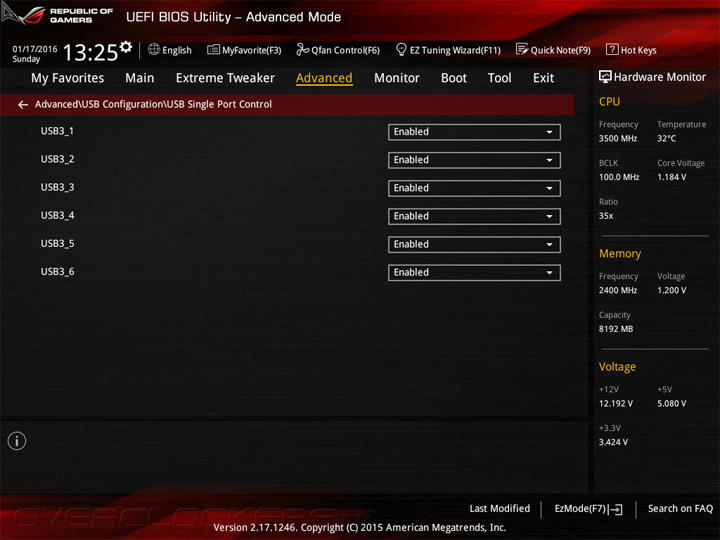

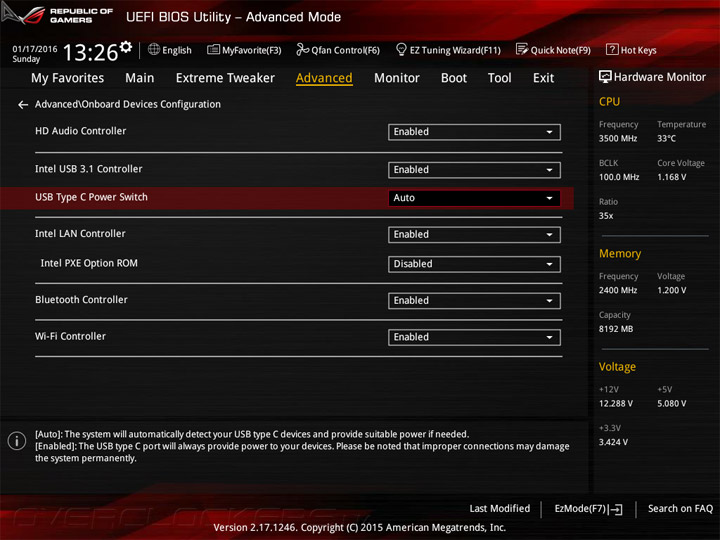

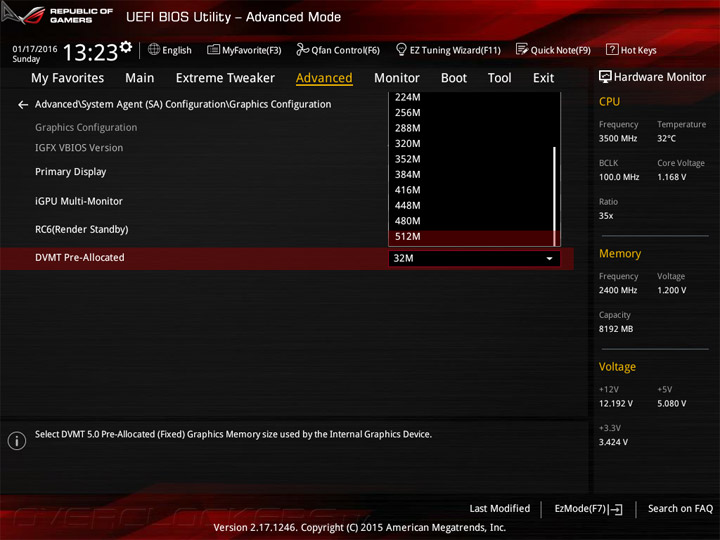

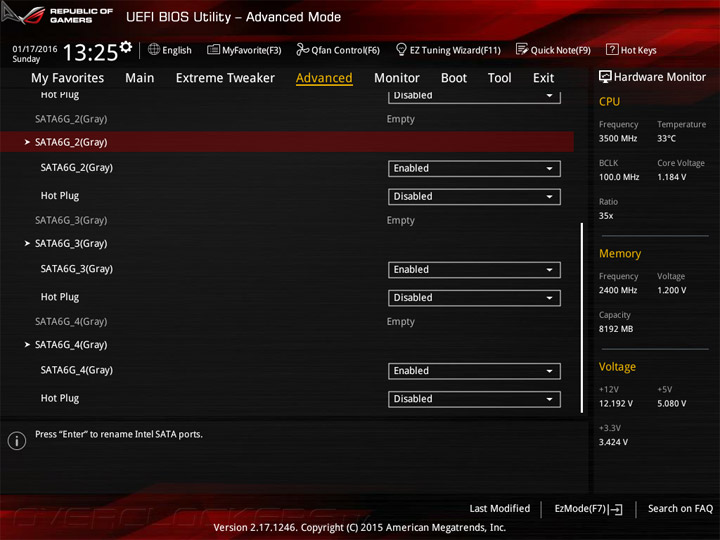

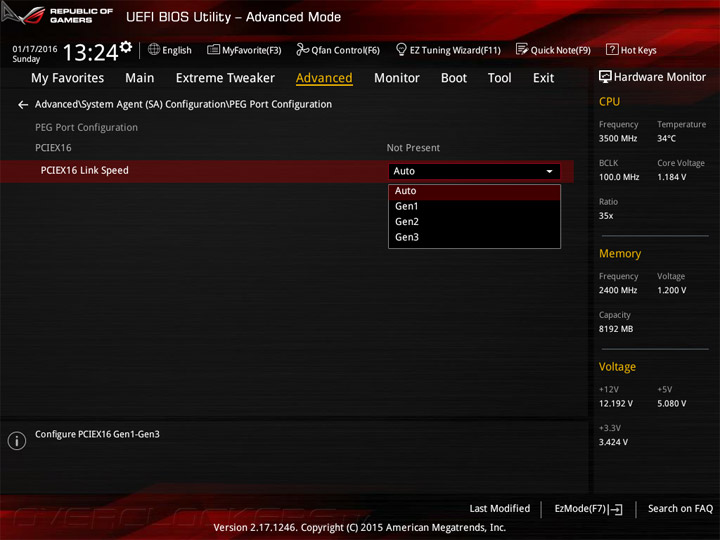

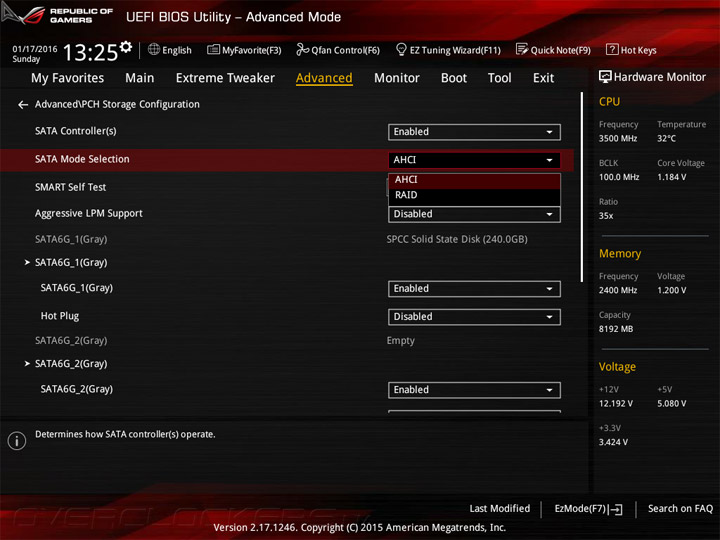

Настройки остальной периферии мало чем примечательны ввиду небольшого числа портов на плате. Разве что отметить можно возможность создания массивов RAID.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

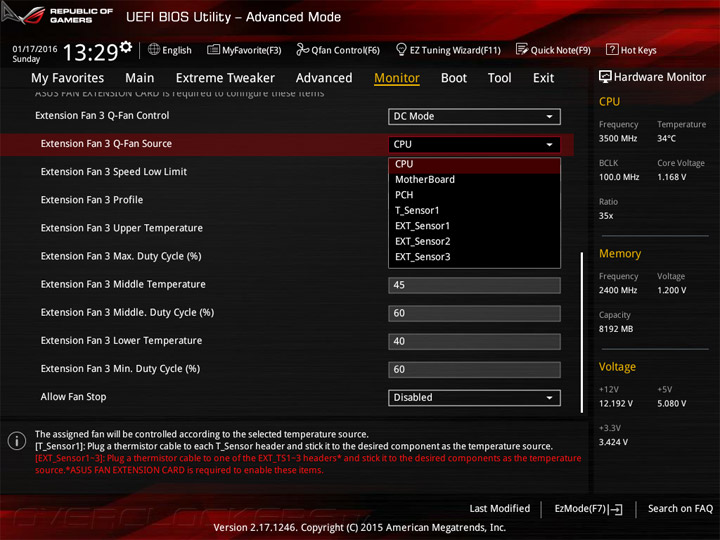

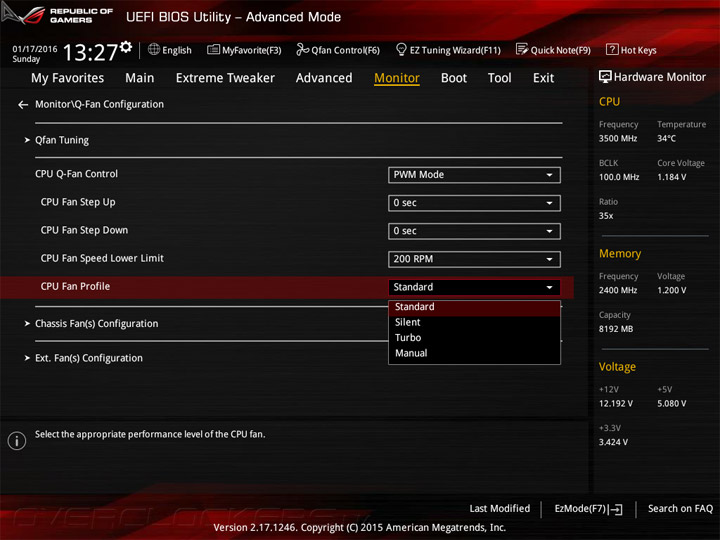

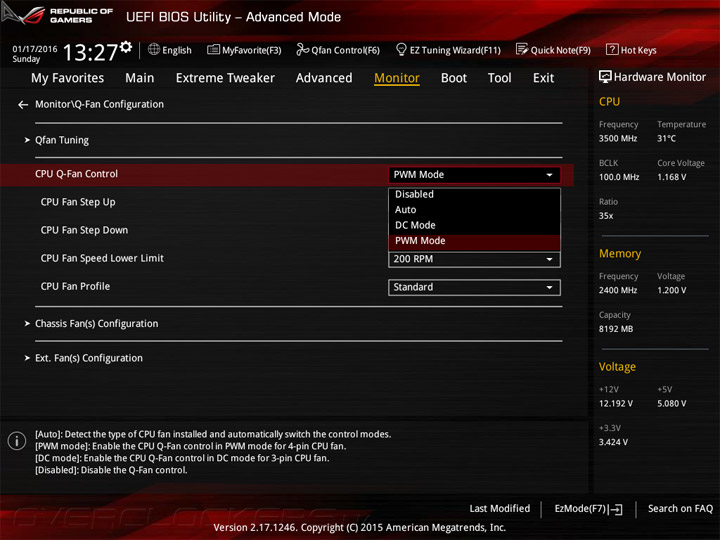

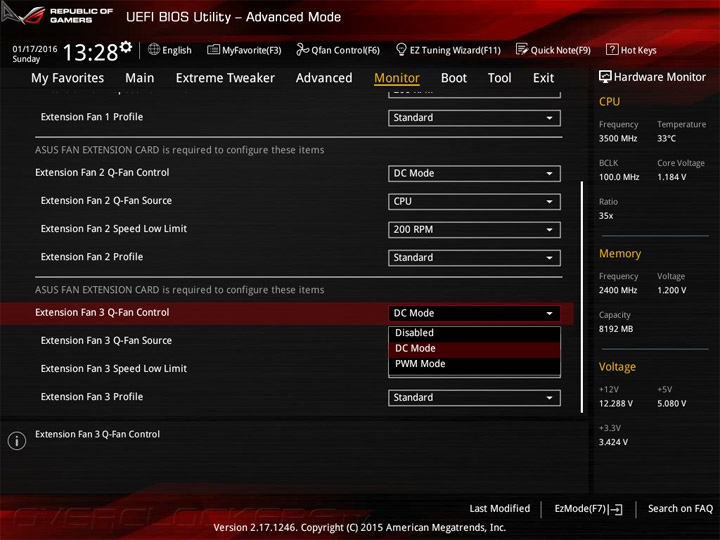

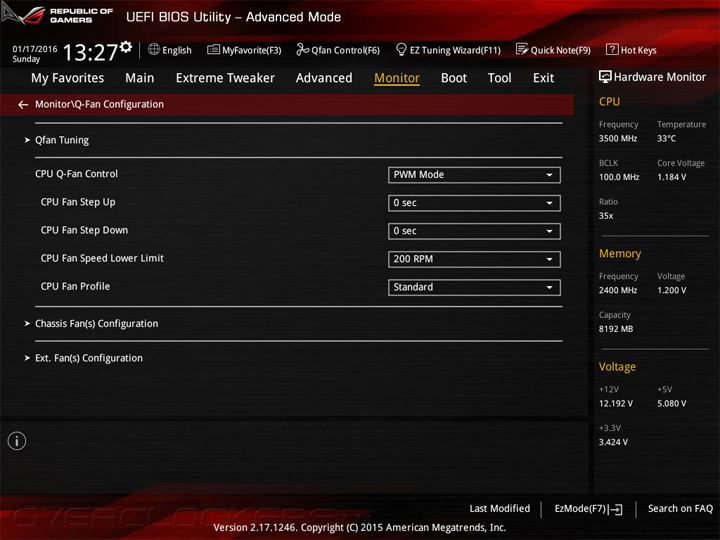

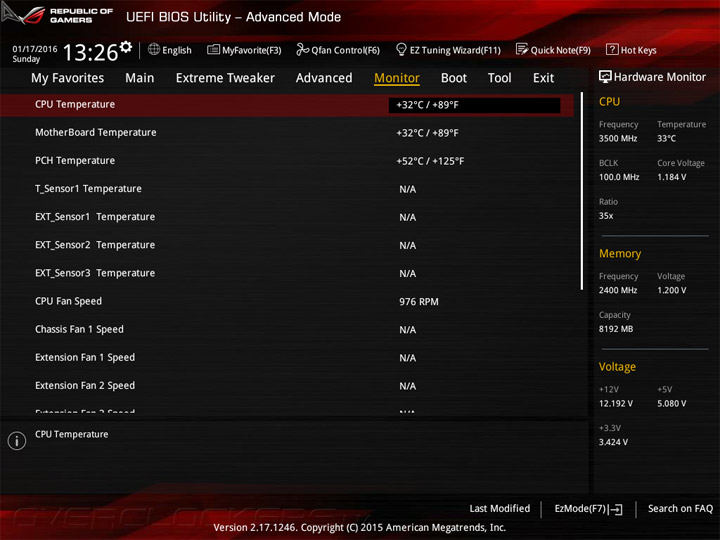

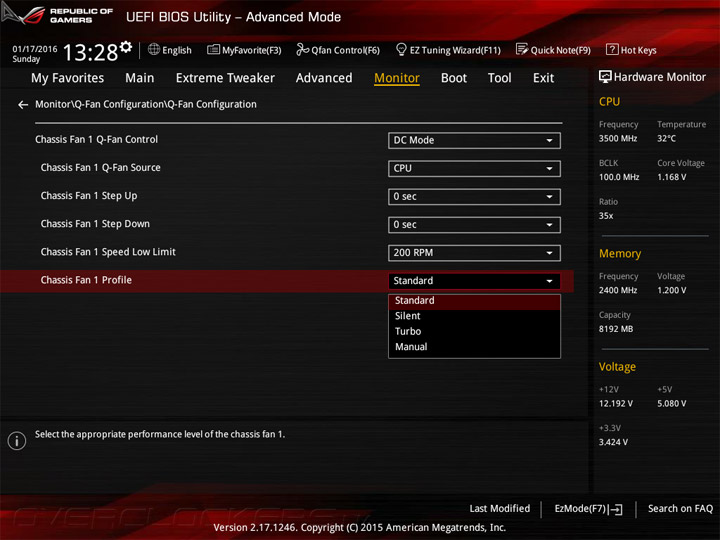

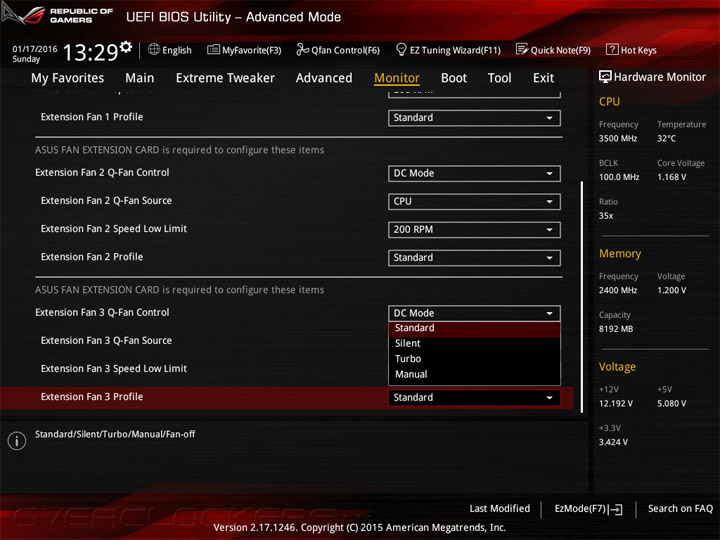

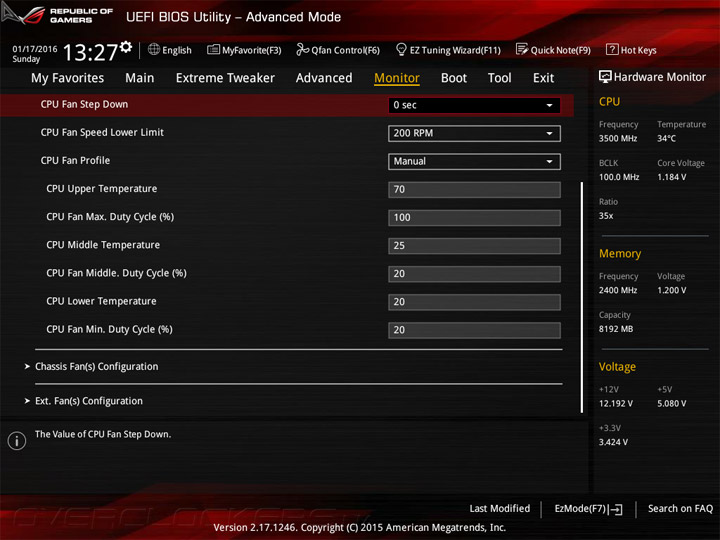

Раздел Monitor куда интереснее, чем обычно. Это объяснимо поддержкой показаний, поступающих с дополнительной платы, куда можно подключить три термопары и три охлаждающих устройства. Всего два вентилятора можно контролировать силами самой Maximus VIII Impact, оба они могут быть любого типа исполнения. Опорная температура процессорного кулера вполне здраво неизменная, а для остальных пользователь в праве сам выбирать, какой датчик будет является отправной точкой в алгоритме работы.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

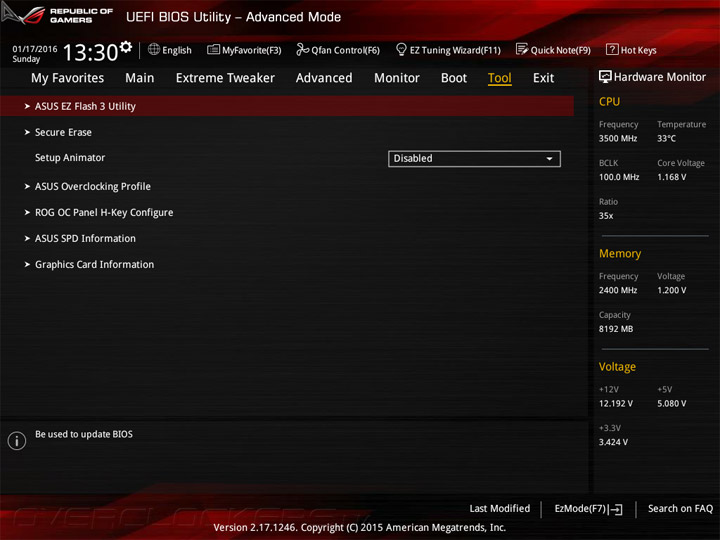

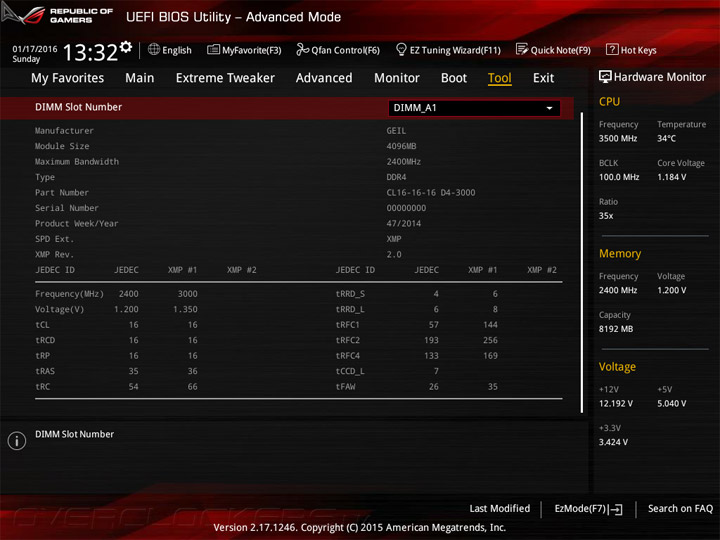

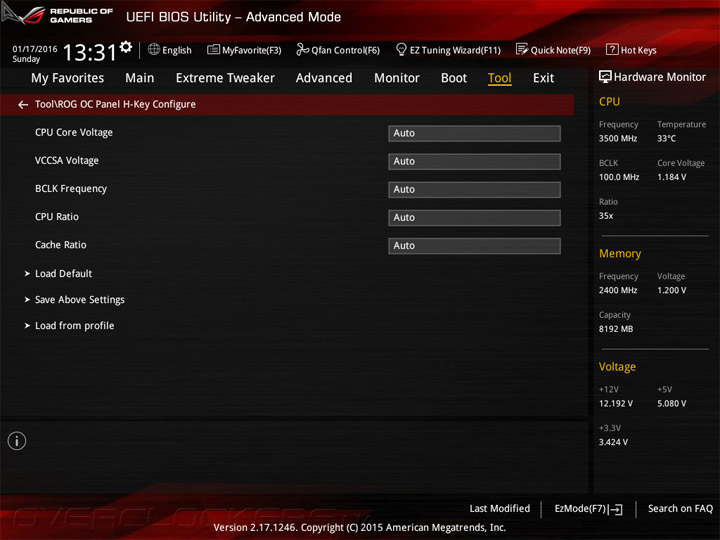

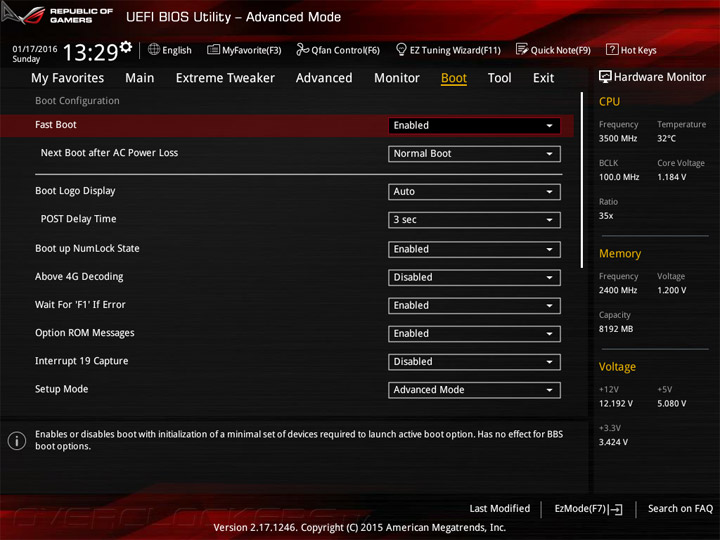

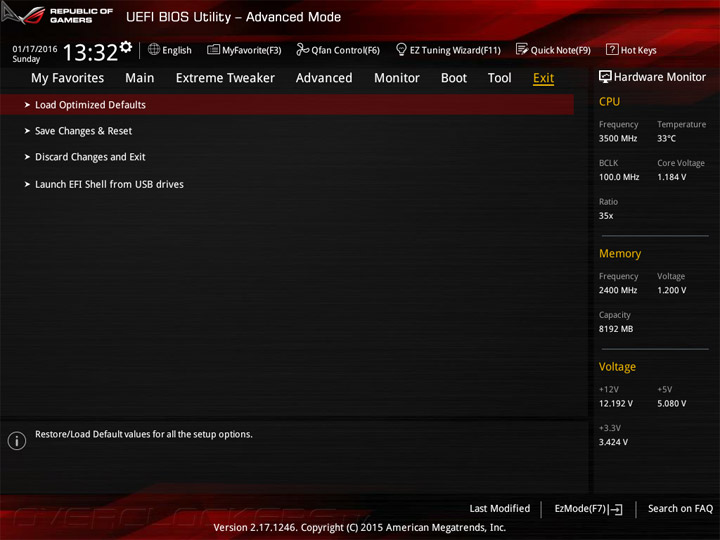

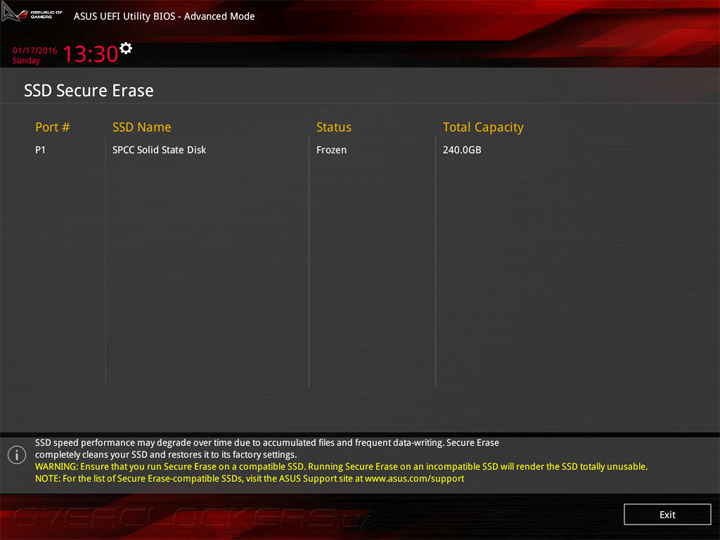

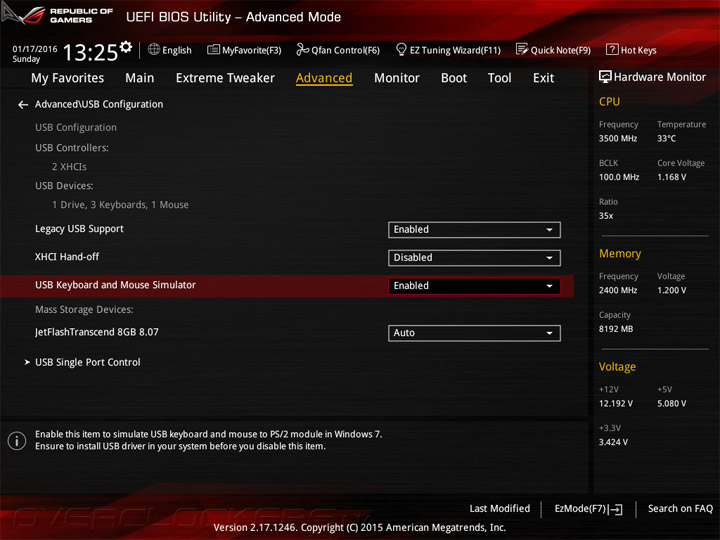

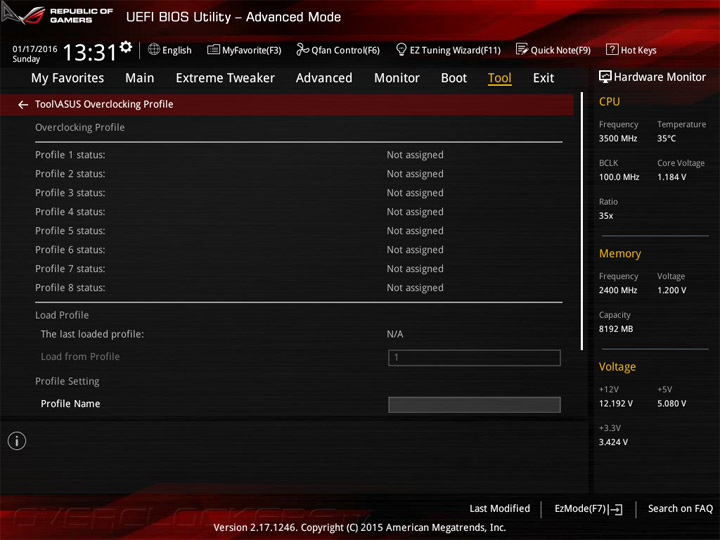

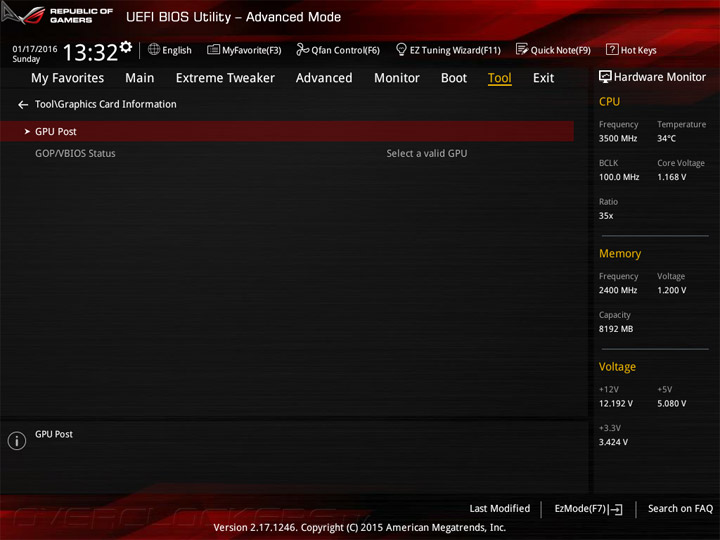

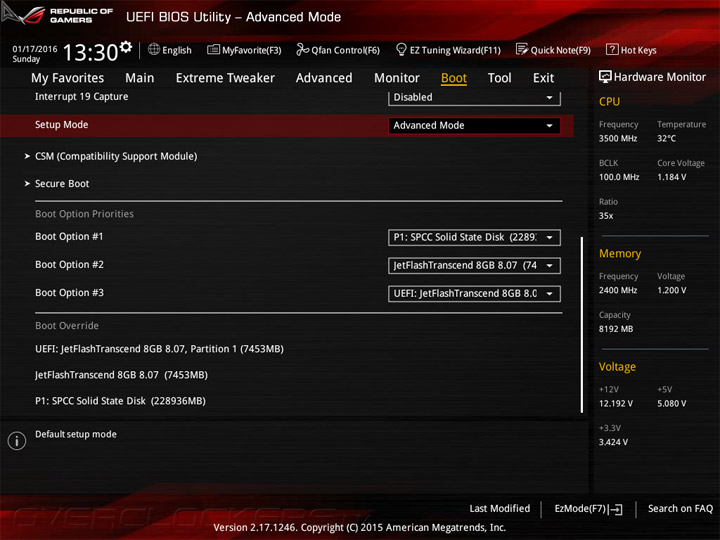

Несмотря на отсутствие выхода PS/2, я без дополнительных ухищрений успешно использовал обычную USB-клавиатуру для работы с прошивкой. Есть всевозможные дополнительные утилиты, в таком же количестве, что и у других, более габаритных изделий. В частности, имеются очень полезные восемь профилей, куда можно сохранять настройки системы.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Как удалось выяснить, прошивка не будет ограничивать оверклокеров в их смелых экспериментах, также есть весьма серьёзная база для настройки работы системных охладителей. Теперь взглянем на комплектные утилиты.

Комплектное ПО

Относительно более габаритных продуктов плата Maximus VIII Impact лишилась Ai Charger+, Lighting Control и PC Cleaner. Первой утилиты нет, вероятно, из-за полного отсутствия разъёмов USB второй ревизии. Нет и подсветки, потому утилиты производителем тоже не предусмотрено.

  Программное обеспечение
Фирменное AI Suite 3 (Dual Intelligent Processors 5, EZ Update, Mobo Connect, Push Notice, System Information, USB 3 Boost, USB BIOS Flashback, WiFi Engine), Boot Setting, HyStream, KeyBotII, Mem TweakIt, PC Diagnostics, Product Registration Program, RAMCACHE, RAMDisk, ROG Connect Plus
Звуковое Sonic Studio II
Сетевое GameFirst III, HomeCloud, Media Streamer, Overwolf, WebStorage, Wi-Fi GO!
Дополнительное DAEMON Tools Pro, ROG CPU-Z

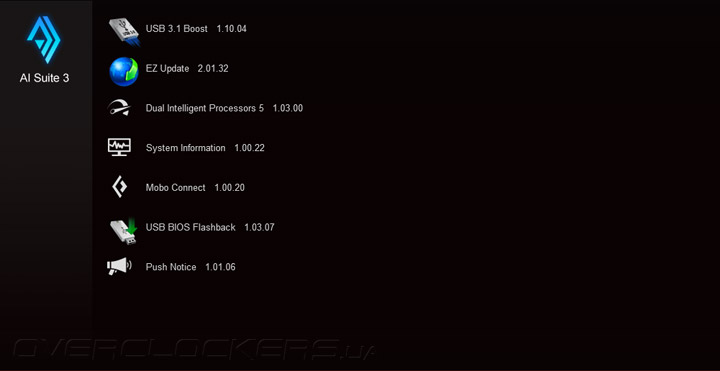

Большинство фирменных наработок привычно единится под началом Ai Suite 3. В нижней части окна есть модуль по отслеживанию температур, напряжений и частоты вращения вентиляторов в реальном времени.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Переключение между отдельными наработками производителя производится в левой «шторке».

ASUS Maximus VIII ImpactASUS Maximus VIII Impact

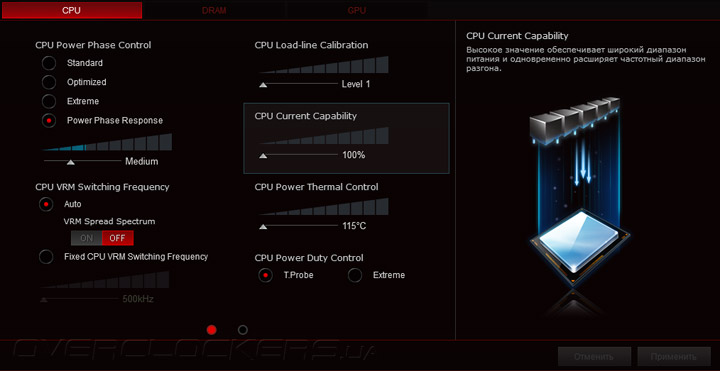

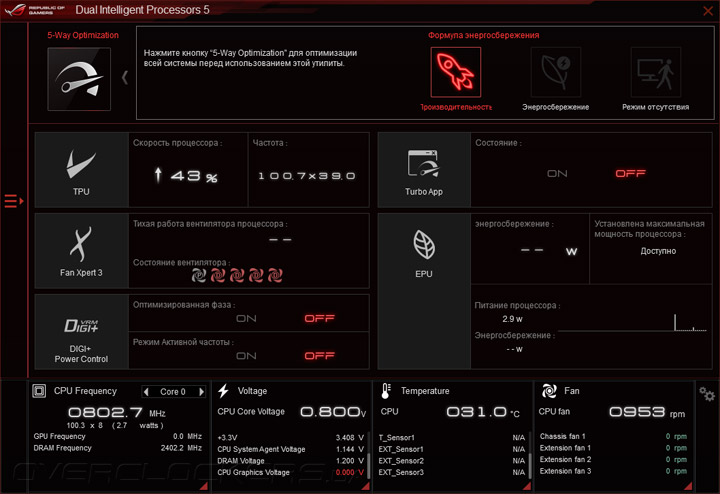

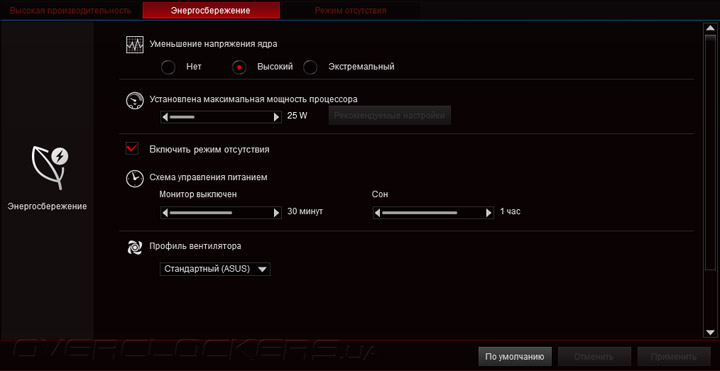

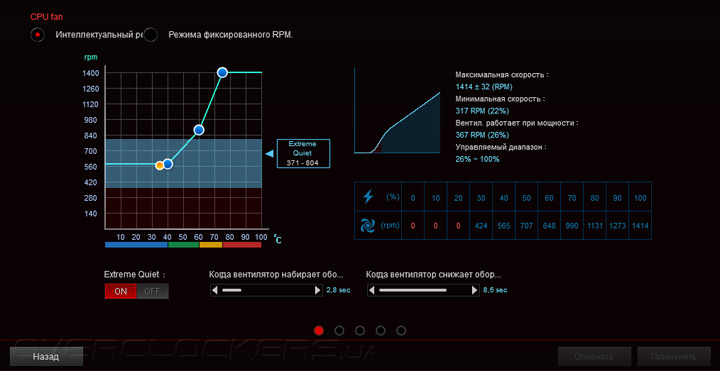

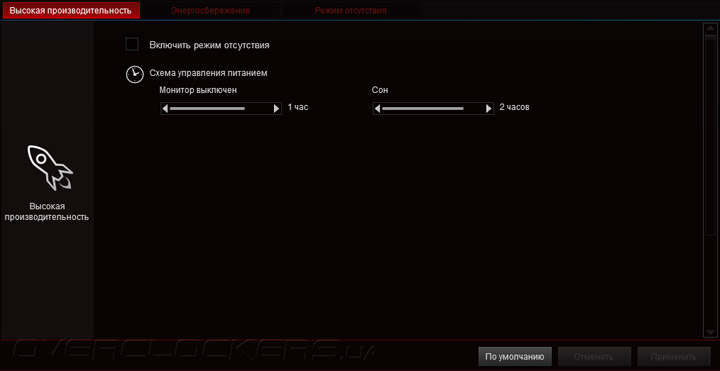

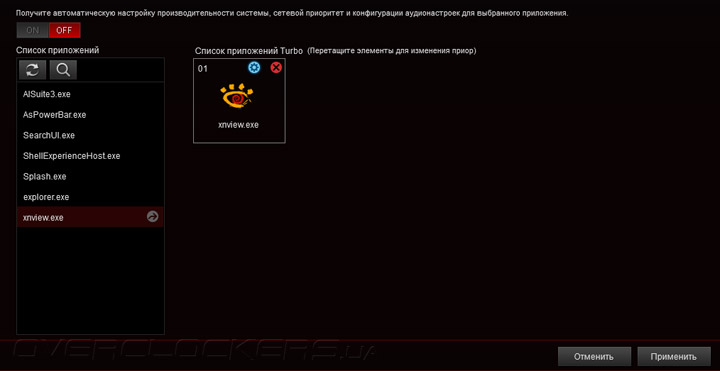

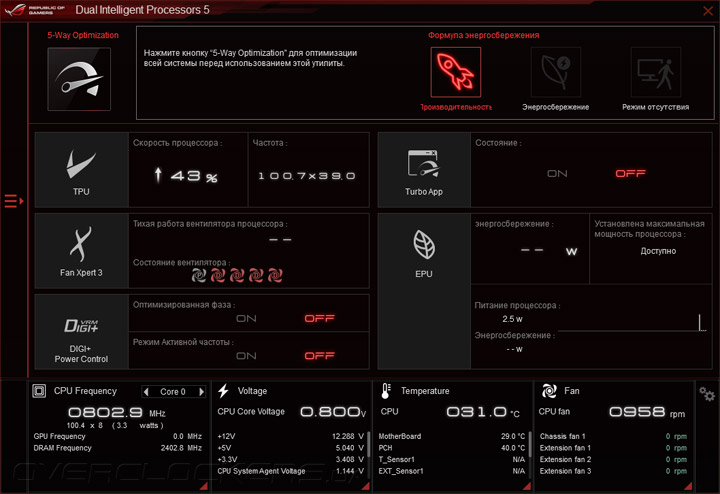

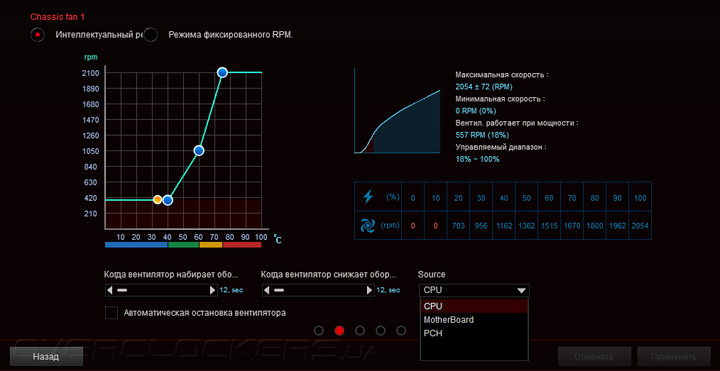

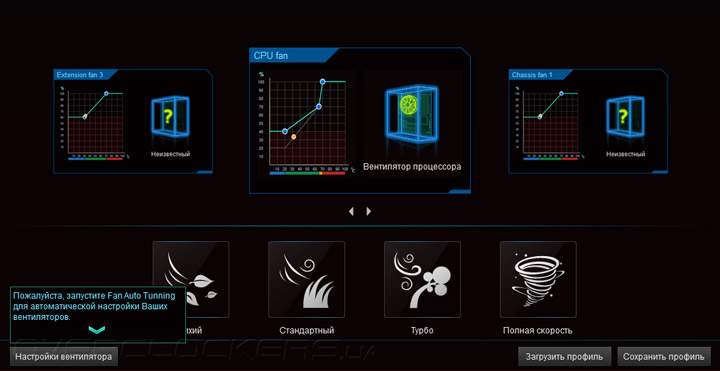

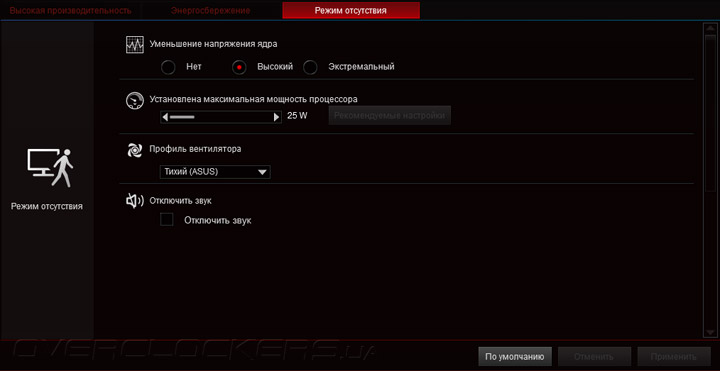

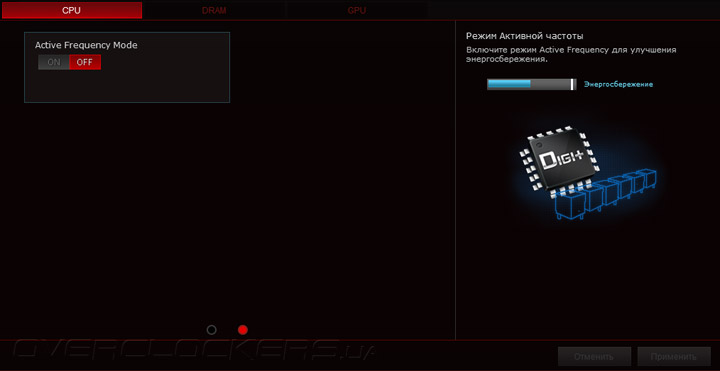

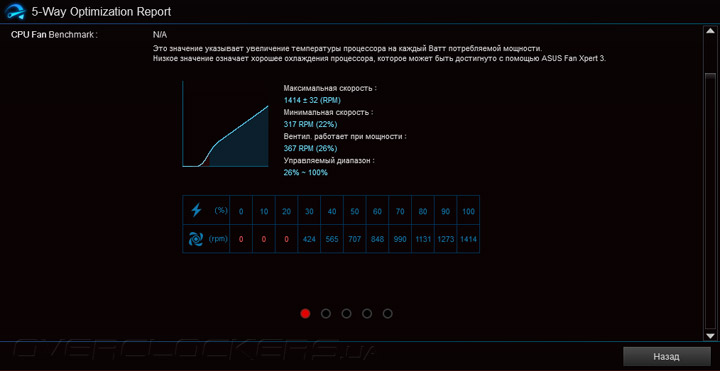

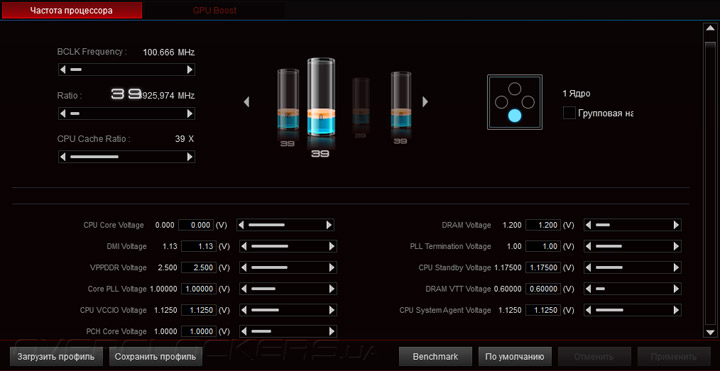

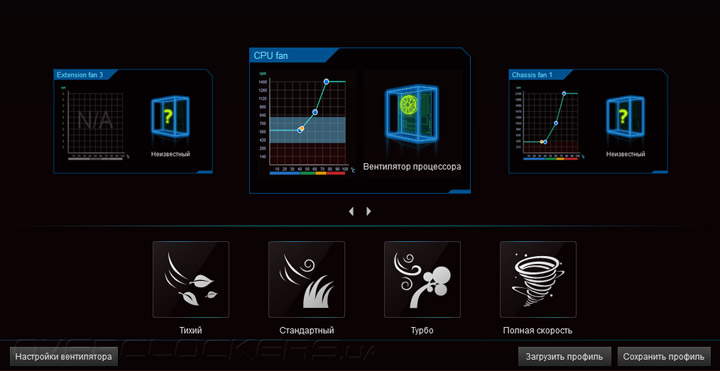

Dual Intelligent Processors 5 включает, как можно понять из названия, пять компонентов вместе с мастером настройки. Это TPU, Turbo App, EPU, Fan Expert 3 и DIGI+ Power Control.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

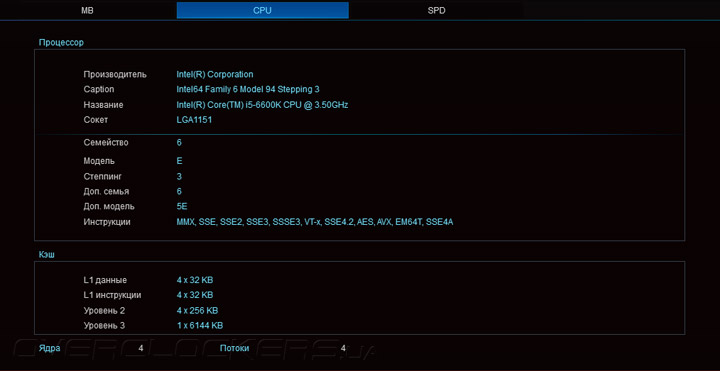

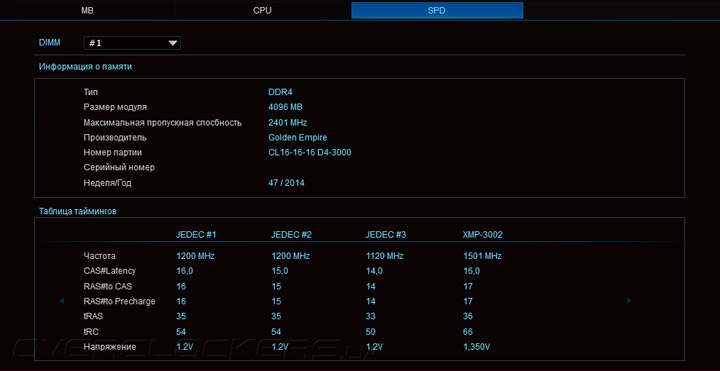

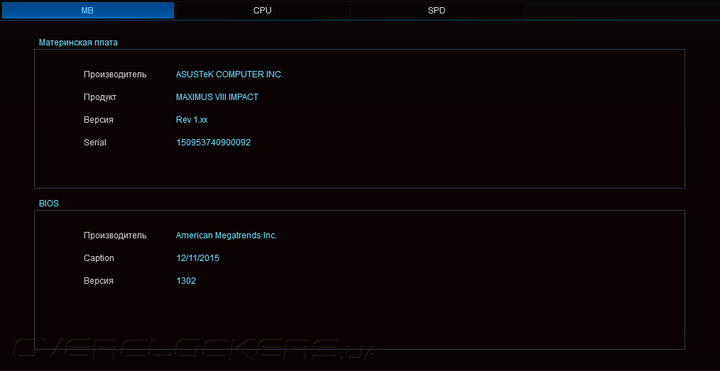

System Information предоставит информацию о системных компонентах. EZ Update поможет найти свежую версию прошивки и сменить логотип на стартовом экране.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

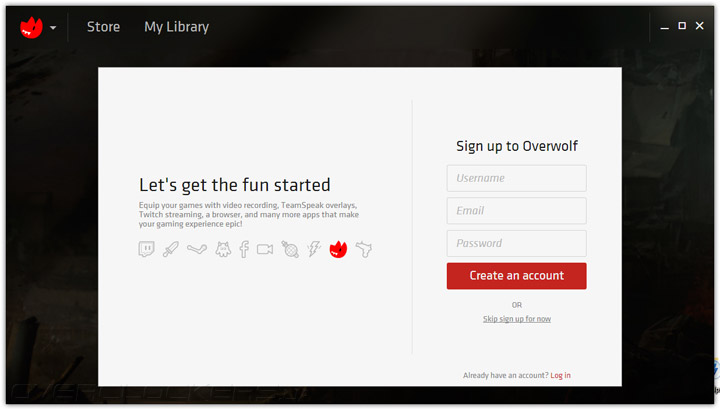

Продукты от сторонних производителей также имеются, преимущественно они игровой направленности. Например, оверлейный свободно распространяемый Overwolf.

ASUS Maximus VIII Impact

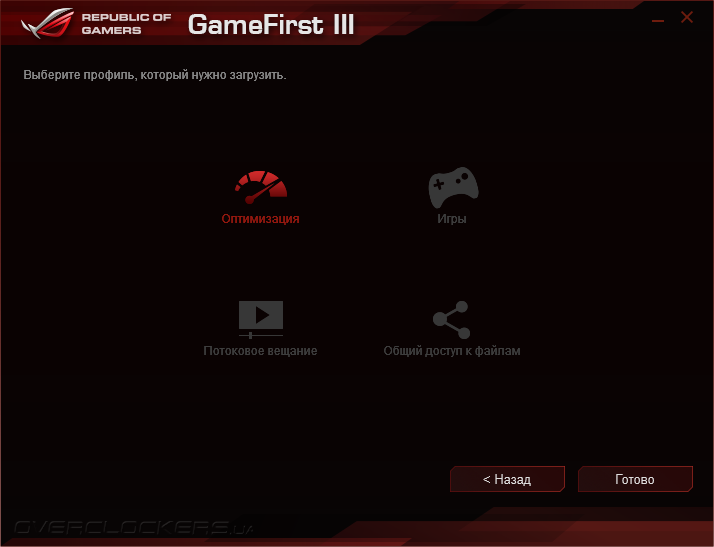

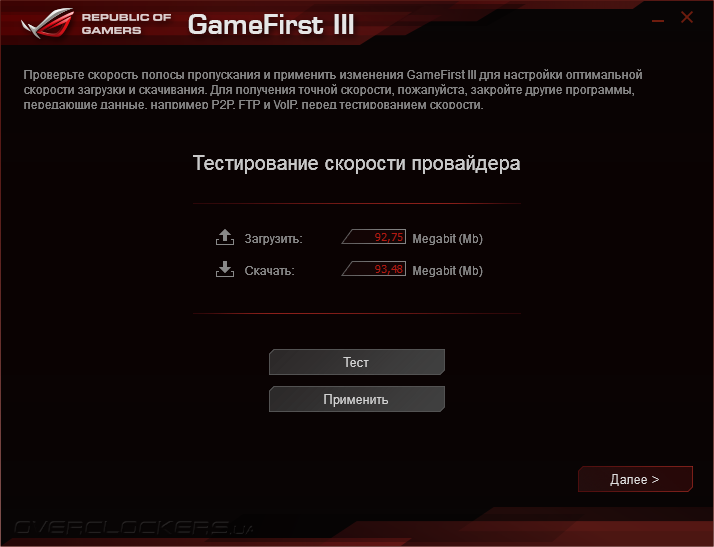

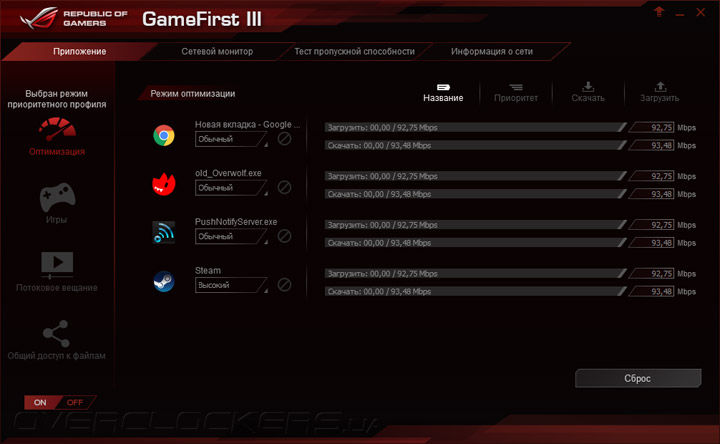

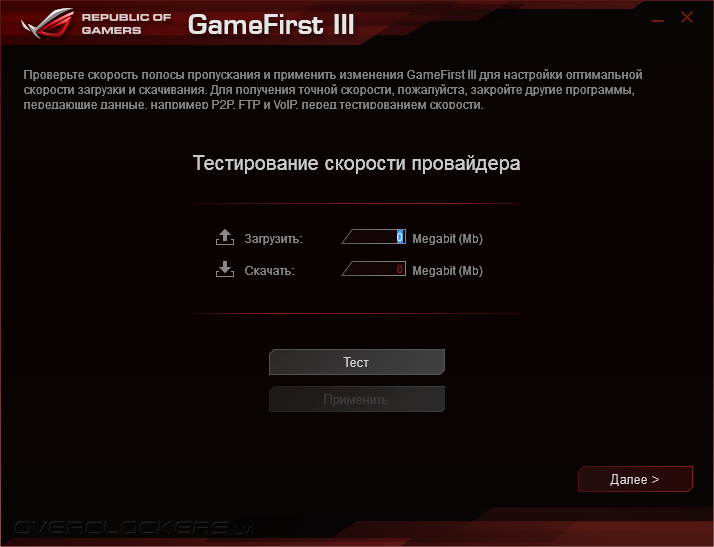

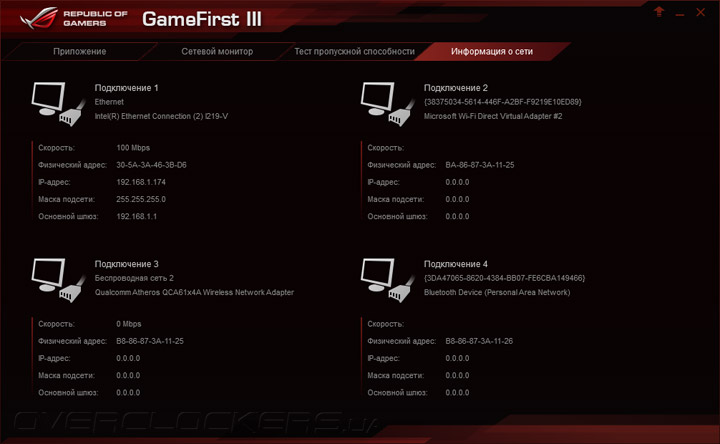

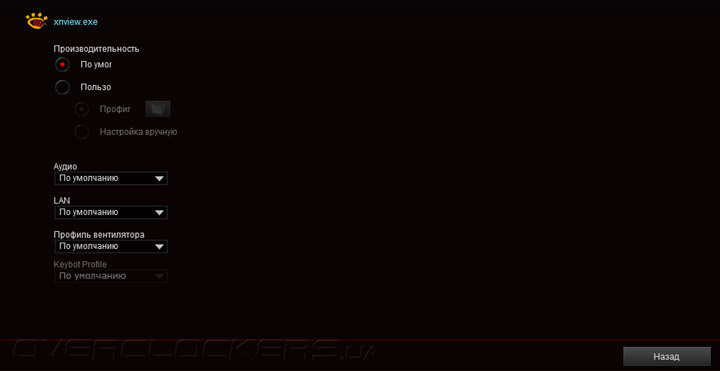

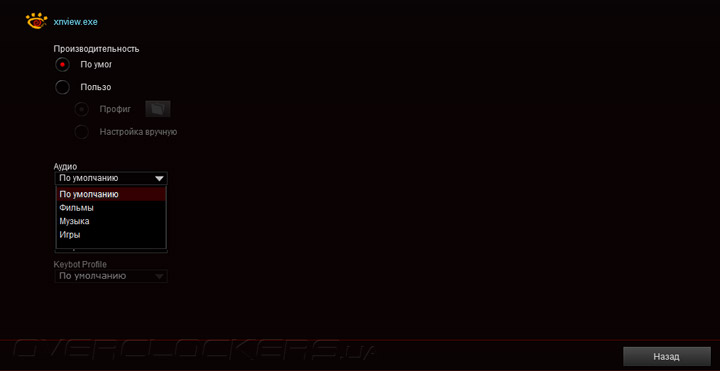

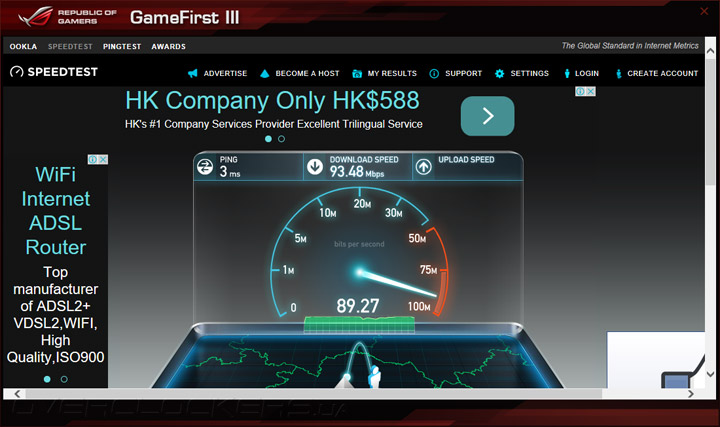

Для сетевой подсистемы есть GameFirst III. Работа в программе сводится к выбору одного из сценариев функционирования компьютера, об остальном она позаботиться самостоятельно (расставит приоритеты сетевого использования у различных приложений).

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

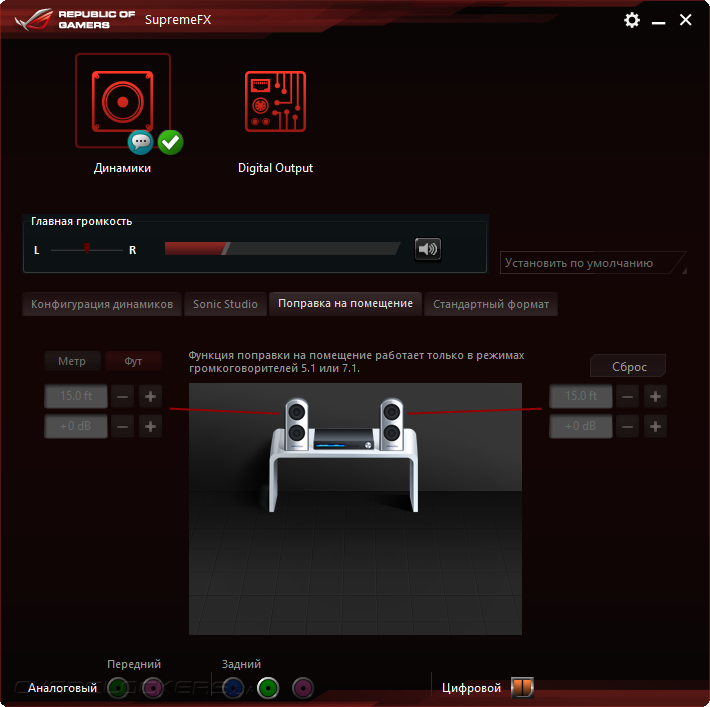

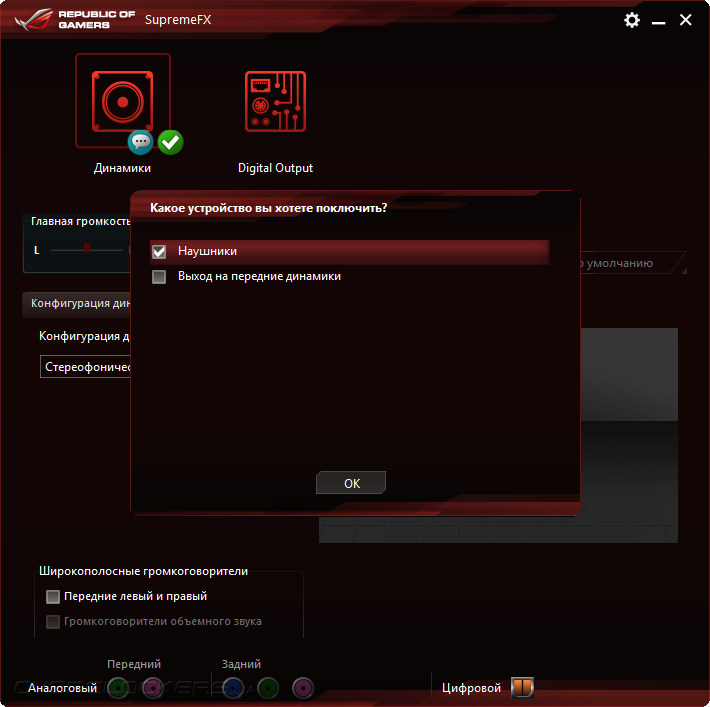

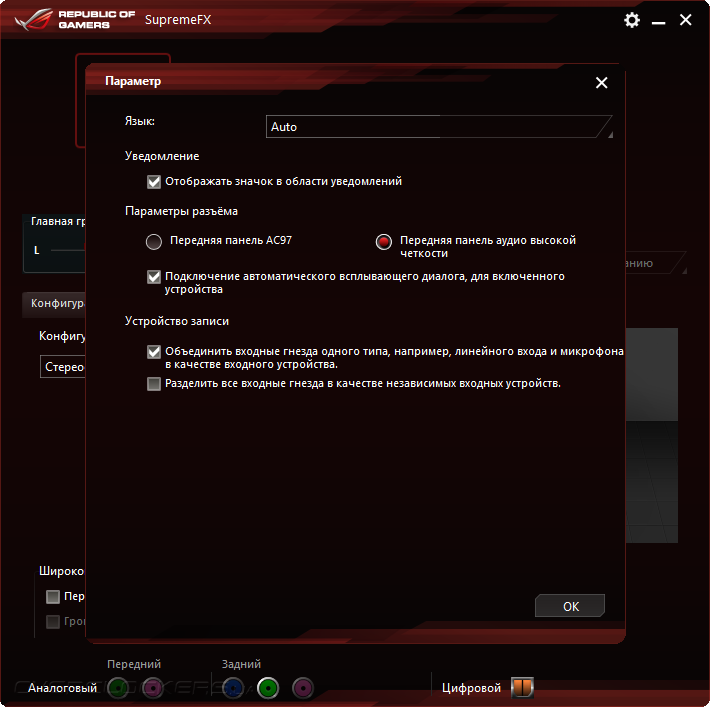

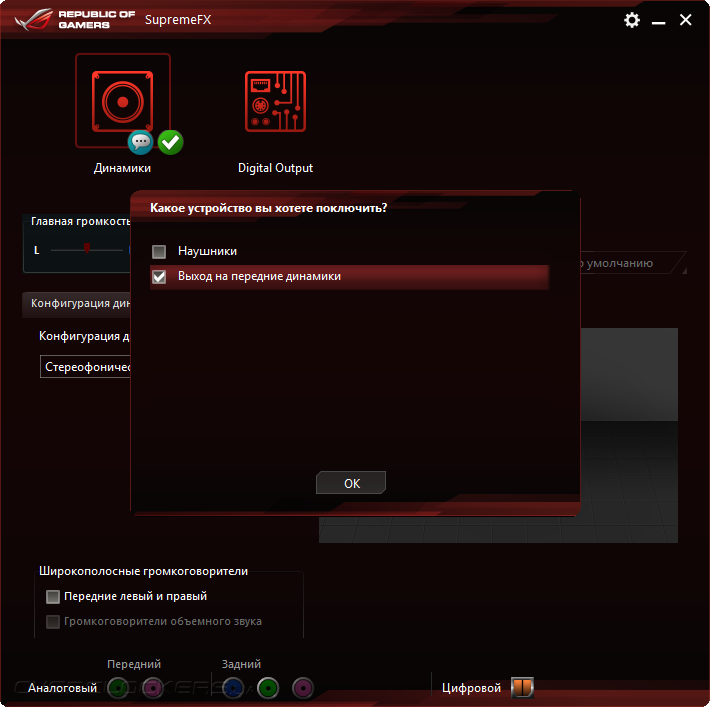

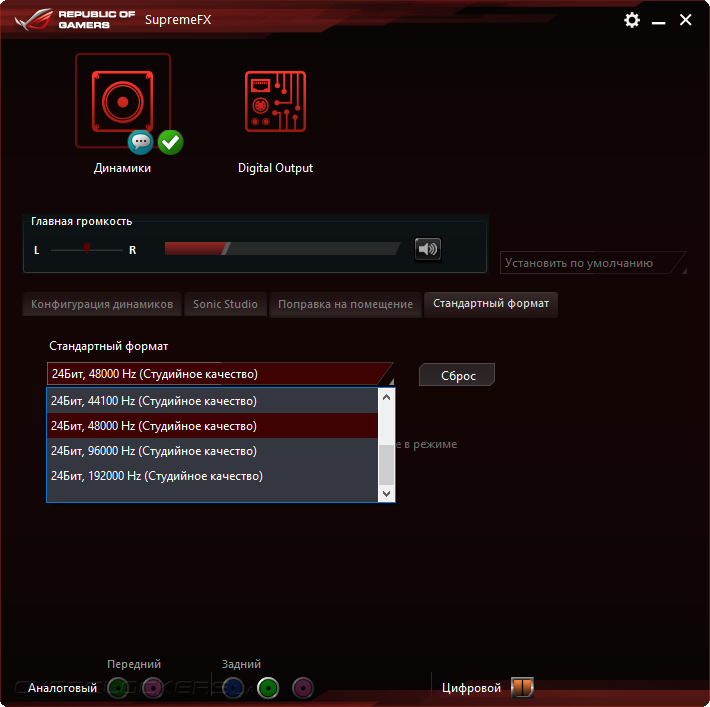

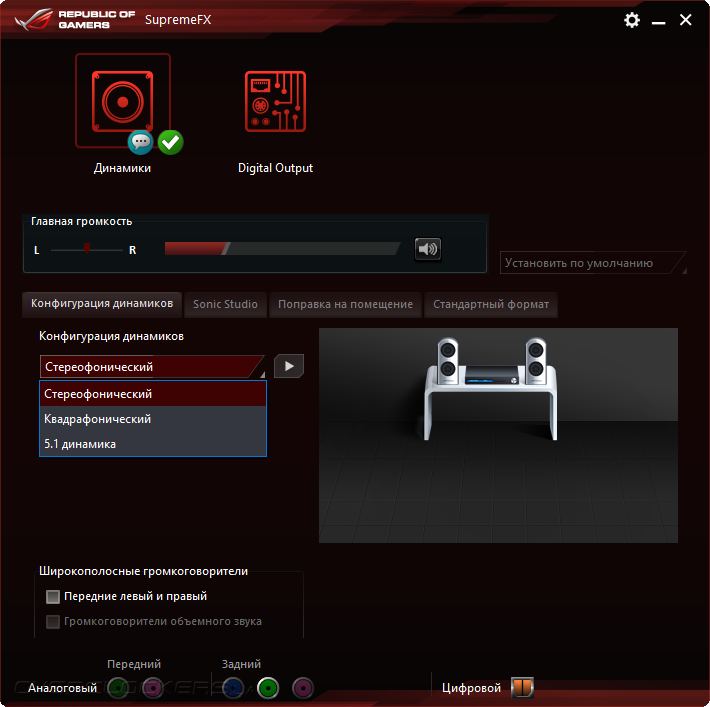

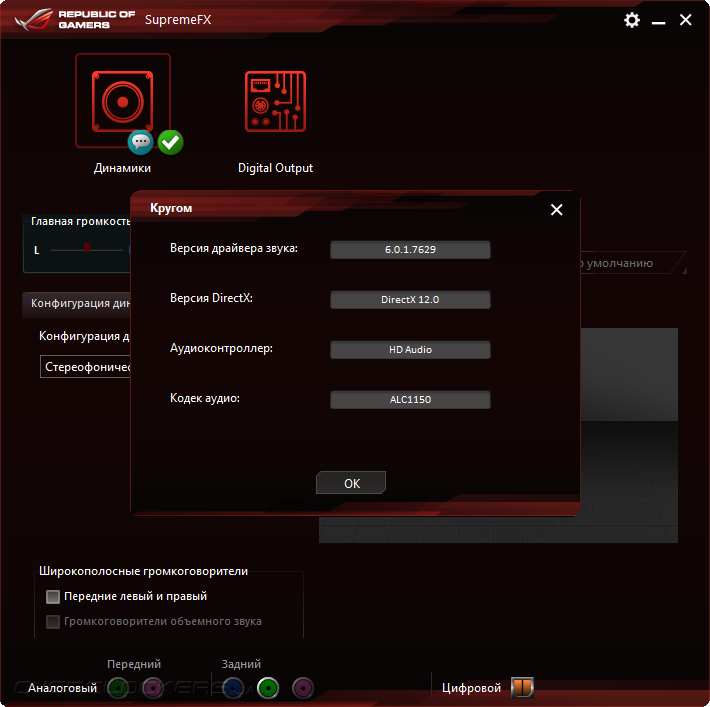

Работа звуковой подсистемы базируется на конфигураторе от Realtek без особых специфических функций.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

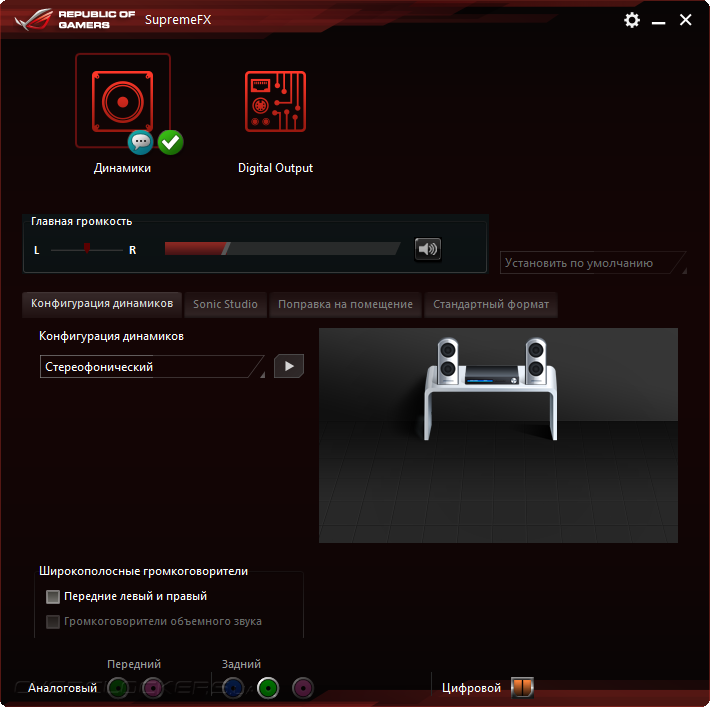

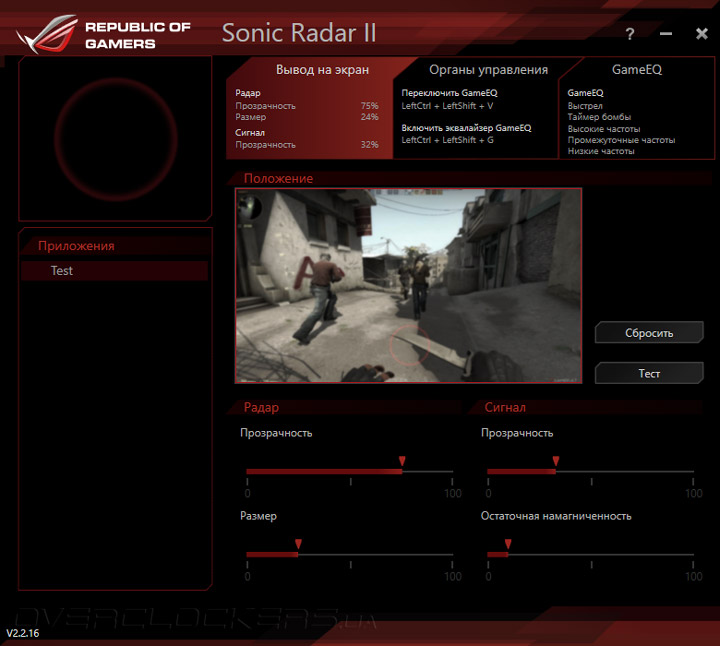

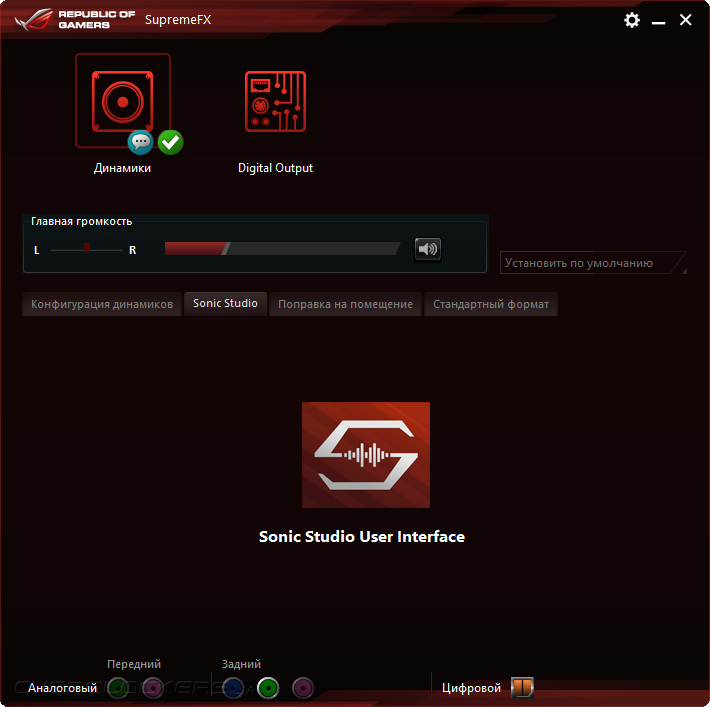

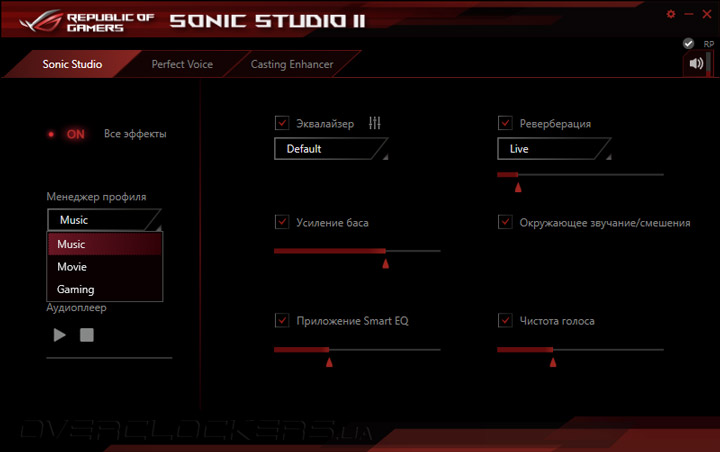

Дополнительным механизмом выступает продукт Sonic Studio II, широко известный Sonic Radar II имеет отдельное окно с настройками.

ASUS Maximus VIII ImpactASUS Maximus VIII Impact

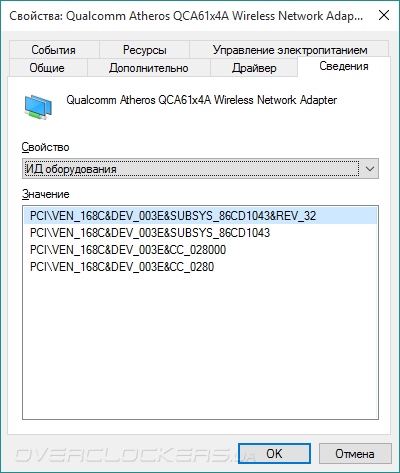

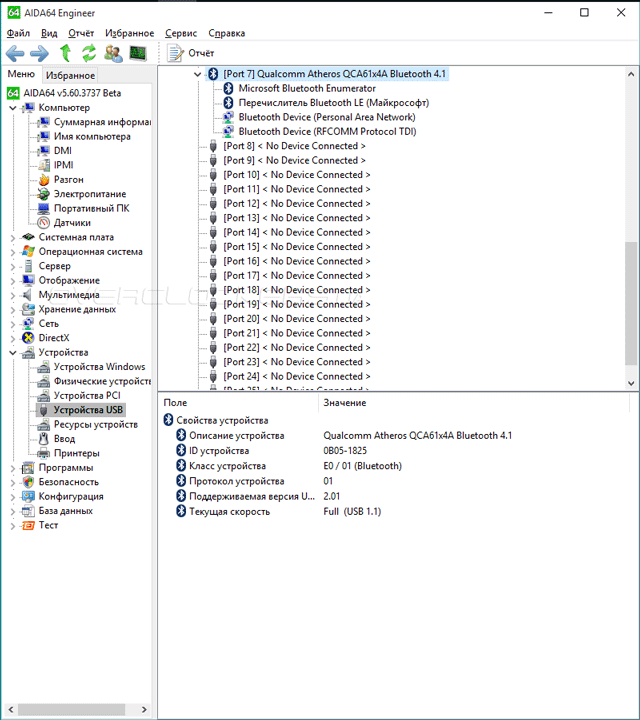

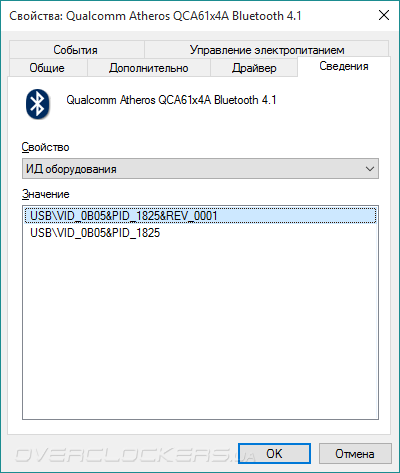

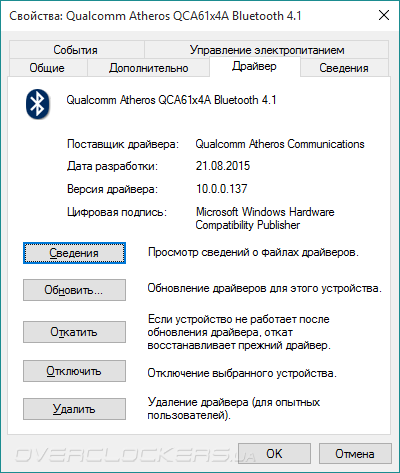

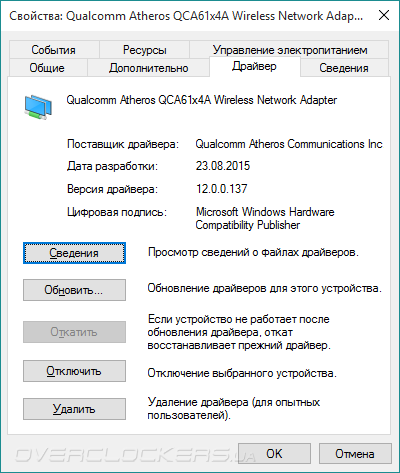

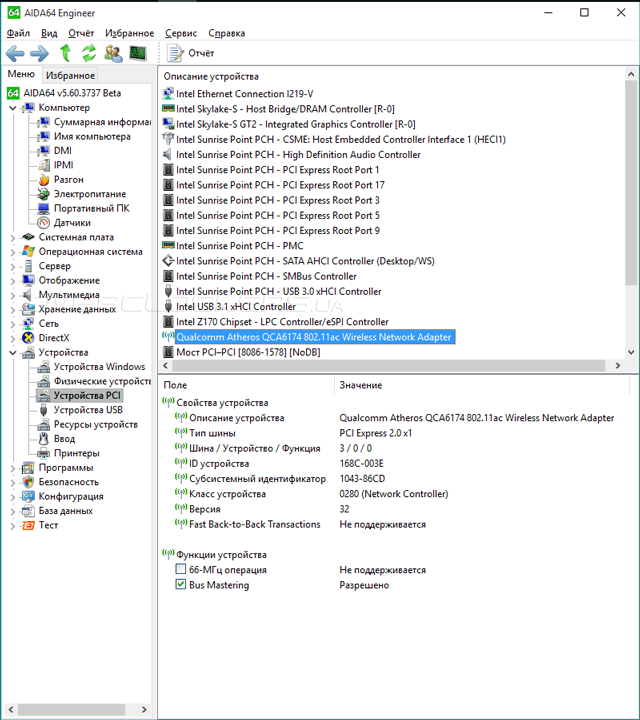

Никаких проблем с установкой драйверов для беспроводного адаптера на систему Windows 10 не было.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

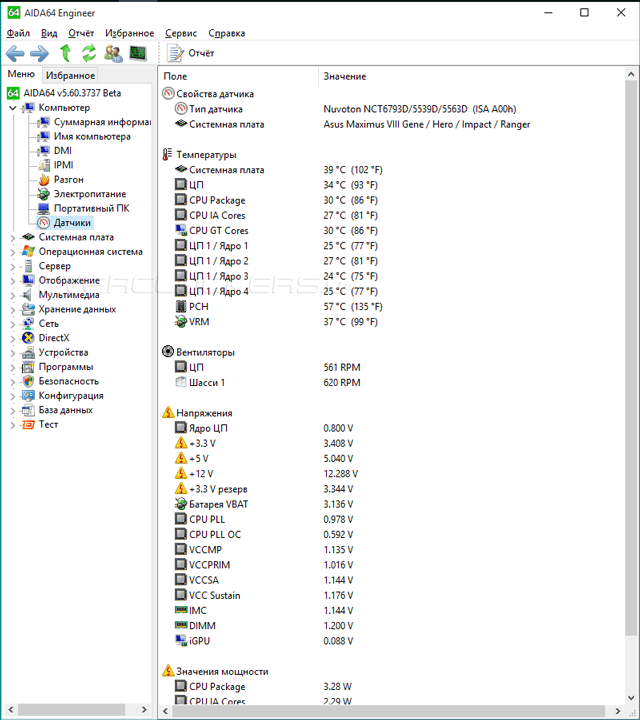

В среде AIDA64 обнаружился термодатчик VRM, отсутствующий в фирменном ПО. Его показания вполне похожи на правдивые.

ASUS Maximus VIII Impact

Maximus VIII Impact имеет вполне приличный набор программ, часть из них непременно будет востребована энтузиастами. Теперь пришло время для разгона.

Оверклокинг - в поисках скорости
