Обзор материнской платы ASUS Maximus VIII Impact. Исследуем разгонные возможности наименьшего представителя семейства ROG

Модели материнских плат Impact серии Republic of Gamers не первый год радуют поклонников компактных систем. Образ продукта уникальный, в нём довольно тяжело что-либо кардинально изменить, но с обновлением модельного ряда инженеры ASUS все же привносят новые черты. Восьмая серия линейки Maximus ознаменовалась пересмотром функций охлаждения и другой звуковой подсистемой. Это справедливо как для габаритных изделий, так и для участницы этого обзора.

На плате новинки всё так же присутствуют четыре порта SATA, один PCI-E x16 и съёмная звуковая карта. Ныне вездесущий слот M.2 предусмотрен лишь для адаптера беспроводных сетей, но зато появился новый тип интерфейса — U.2.

ASUS Maximus VIII Impact

Органы управления теперь находятся исключительно на задней панели. Число привлекаемых вентиляторов расширилось благодаря уже включённой в комплект плате Fan Extension Card. Есть поддержка и специального режима LN2, который повышает границы устанавливаемых напряжений.

Модель ASUS Maximus VIII Impact
Официальная страница продукта в Сети asus.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 2 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/ 3300*/3333*/3400*/3466*/3500*/3600*/3733*/3800*/ 3866*/4000*/4133*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
M.2 2230 (для адаптера Wi-Fi)
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы HDMI
Количество подключаемых вентиляторов 2x 4pin
1x 5pin (Extension Fan connector)
Порты PS/2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), Intel DSL6540)
6 х 3.1 Gen1 (4 разъёма на задней панели, Z170)
SATA Express
Serial ATA 4 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук ROG SupremeFX Impact III (5.1, HDA):
Realtek ALC1150
ESS ES9023P
Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Qualcomm Atheros QCNFA364A (Qualcomm Atheros QCA6174 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.1))
COM
TPM
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Порт U.2, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, контакты для измерения напряжения, кнопки: Start, Reset, ClrCMOS; технологии: Keybot II, USB BIOS Flashback и прочие
Цена в рознице, $ 384

Любителям аппаратных измерений действующих значений напряжений предоставляется группа контактных площадок. Находится она, как и раньше, под звуковой картой, то есть либо ту, на время экспериментов, придётся демонтировать, либо самостоятельно изготовить и припаять удлиняющие провода. Честно говоря, нужды в этом всём уже нет, поскольку программный мониторинг работает корректно.

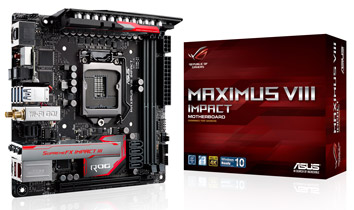

Упаковка и комплектация

Коробка необычных размеров, довольно тяжёлая. Оформление классическое, лишь повсеместная реклама World of Warships может вызвать интерес.

ASUS Maximus VIII Impact

Описание уникальных компонентов и особенностей платы находится под верхней крышкой. Главная роль досталась звуковой карте и особой подсистеме питания, расположенной на отдельной небольшой плате. Другая половина досталась программным наработкам, речь о которых пойдёт чуть позже.

ASUS Maximus VIII Impact

Обратная сторона содержит таблицу с характеристиками и схематическое изображение задней панели. Ещё здесь можно отметить акцент на имеющемся порте типа U.2 и весьма изящно выполненной подсветке выходов звуковой карты. Нельзя ещё раз не отметить и двухдиапазонный адаптер беспроводных сетей.

ASUS Maximus VIII Impact

Помимо самого изделия, внутри коробки нашлось:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), оно же включает в себя и руководство по программным продуктам (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • краткое многоязычное руководство пользователя;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом ROG;
  • комплект наклеек из трёх круглых логотипов ROG (для вентиляторов), двенадцати парных маркеров для кабелей, пары — для накопителей, четырёх — для клавиатуры;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • фирменный пластиковый фиксатор для процессоров;
  • выносная Wi-Fi-антенна с возможностью фиксации лишь одного положения, оснащенная подставкой с вмонтированным магнитом;
  • анодированная заглушка для корпуса с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • комплект из крепежа (два уголка и четыре винта), интерфейсного кабеля и модуля расширения Fan Extension Card;
  • одна выносная термопара;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector.
ASUS Maximus VIII Impact

Плата Fan Extension Card равноценна включенной в комплект ASUS Maximus VIII Extreme. Закрепить её можно при помощи отверстий корпуса, рассчитанных на установку оптических приводов или иных устройств на стенке 5,25″. ASUS Q-Connector в этот раз особый, он упростит операции в небольших корпусах с ворохом кабелей.

ASUS Maximus VIII Impact

Концепция изготовления звуковой карты аналогична более габаритным изделиям, здесь, как и там, есть: реле NEC UD2-4, отдельный ЦАП от ESS Technology с маркировкой ES9023P и сам кодек ALC1150 от Realtek. Присутствует и операционный усилитель RC4580 от Texas Instruments.

ASUS Maximus VIII Impact

Внешний вид

Сокет на плате расположен так, что можно установить обычные суперкулеры, они не будут конфликтовать с видеокартой. Преградой не будут как звуковая карта, так и отдельная плата со стабилизатором питания. В этой модели сохранён общий мрачный стиль оформления, свойственный изделиям восьмой волны плат серии ROG.

ASUS Maximus VIII Impact

На обратной стороне уйма электронных компонентов, но ни один из них не помешал расположению усилительной пластины из состава нашей системы охлаждения ЦП.

ASUS Maximus VIII Impact

Можно встретить элементы разной высоты, потому при установке в корпус нужно быть предельно внимательным.

ASUS Maximus VIII Impact

Охладитель чипсета не такой массивный, как у старших плат, но со своей задачей справился без проблем. Правда, подсветкой он не оснащён.

ASUS Maximus VIII Impact

Возле него находятся четыре слота SATA, ближе к правому краю есть гнездо для корпусных разъёмов USB третьей ревизии. На этом фактически все традиционные возможности по расширению системы и заканчиваются. Чуть ниже гнезда питания ATX находится жёлтый индикатор активности дисковой подсистемы, а между ним и слотом DIMM — ещё четыре разноцветных светодиода, образующих комплекс Q-LED.

ASUS Maximus VIII Impact

Как я уже выше писал, порт M.2 занят адаптером беспроводных сетей типоразмера 2230. Около него есть новейший разъем для подключения высокоскоростных накопителей — U.2. Не позабыт внешний тактовый генератор (IDT 6V41538NLG).

ASUS Maximus VIII Impact

Демонтаж звуковой карты оголяет контактные площадки, реализованные для замера напряжений. В левом нижнем углу расположены сетевой адаптер и контроллер последней версии USB производства Intel. Последний добавляет два гнезда — типа A и C — на заднюю панель платы.

ASUS Maximus VIII Impact

Идейная и фактическая реализация стабилизатора напряжения ЦП практически не изменилась. На отдельной небольшой плате находится и стабилизатор питания для оперативной памяти.

ASUS Maximus VIII Impact

Ними заведуют перемаркированные контроллеры ASP1405I и ASP1103. В составе флагманской модели серии Maximus использовалось два аналогичных ASP1405I, они обеспечивали работу двенадцати независимых каналов. Вероятнее всего, истинной моделью является одна из вариаций IR3567, чьи возможности описываются формулой 6+2 канала.

ASUS Maximus VIII Impact

Здесь контроллер всего один, и на его плечи возложена работа восьми силовых элементов типа DrMOS — IR3553, производства International Rectifier. Два тех, что правее на снимке, обеспечивают питанием ГП, а оставшиеся шесть — ЦП, всё это лаконично вписывается в предложенную теорию. Для нужд питания ОЗУ есть пара сборок от Texas Instruments — CSD87588N.

ASUS Maximus VIII Impact

Охлаждается всё небольшими накладками, но плотно прилегающими. Контакт с элементами полноценный.

ASUS Maximus VIII Impact

Разработчики позаботились об интересах оверклокеров и у этой модели путём изготовления специального отверстия для нужд измерения температуры процессора (с привлечением термопары).

ASUS Maximus VIII Impact

Задняя панель не пестрит обилием USB разных калибров. Всего выходов шесть, к тому же одно из них пока ещё не сильно популярного типа C. Видеовыход тоже всего один — HDMI. Он дополнен конвертером уровней сигналов ASM1442. Аудиовыходов — три, потому максимальная конфигурация аудиосистемы — шестиканальная. Многовато ограничений, на мой взгляд, для выдающегося мультимедийного продукта, но как для скорее оверклокерского — набор вполне приличный, ведь немало места занимают конструктивные особенности, размещённые именно для облегчения эксплуатации платы в условиях открытого стенда.

ASUS Maximus VIII Impact

Чем именно может похвастать Maximus VIII Impact в сфере оверклокинга станет ясно чуть позже. Теперь рассмотрим программное оснащение.

Возможности UEFI

При помощи фирменного средства EZ Flash я без проблем выполнил обновление микрокода до самого актуального.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

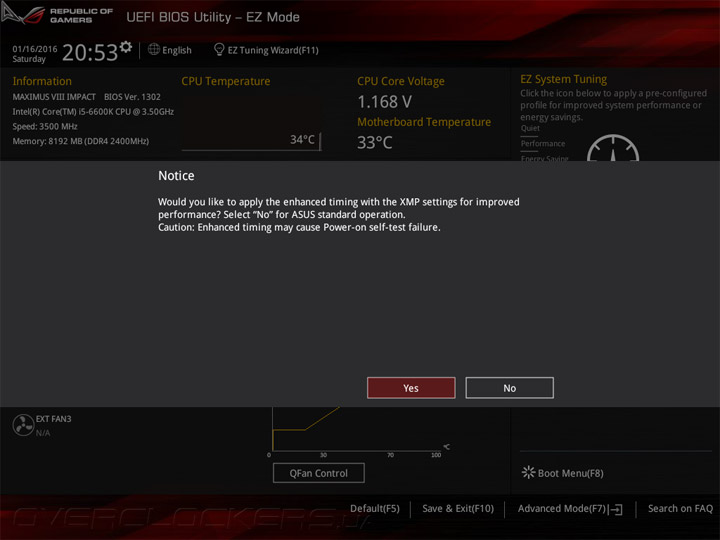

Базовый режим UEFI предназначен для пользователей с минимальными познаниями в сфере настройки режимов работы ПК. Есть русскоязычный интерфейс. Здесь доступен интерактивный сценарий по выбору упрощённого разгона ПК, можно активировать XMP и ознакомиться с вариантами работы охладителей. Доступен и ряд других, не так часто используемых функций.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Классический режим настройки открывает меню My Favorites, где уже находится некоторое число пунктов. Можно изменять их состав на свой вкус. На странице Main может понадобиться вкладка Security.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

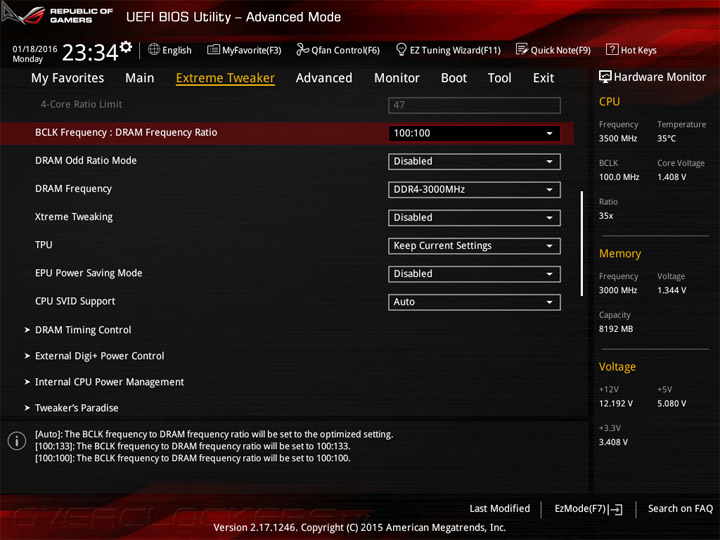

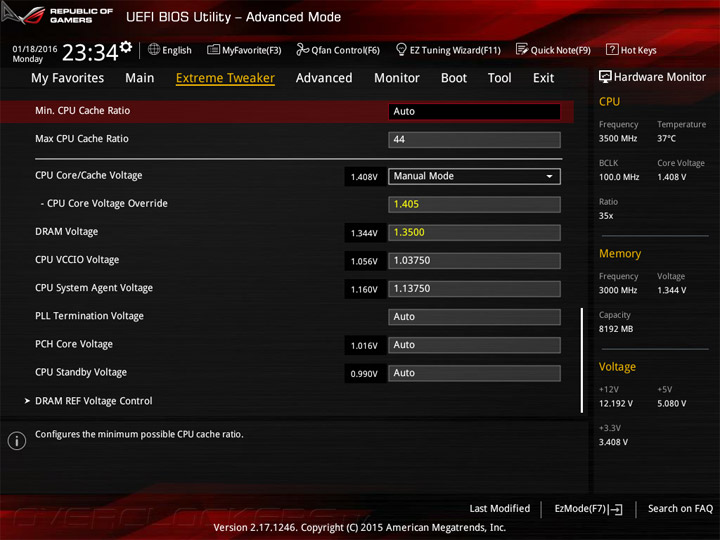

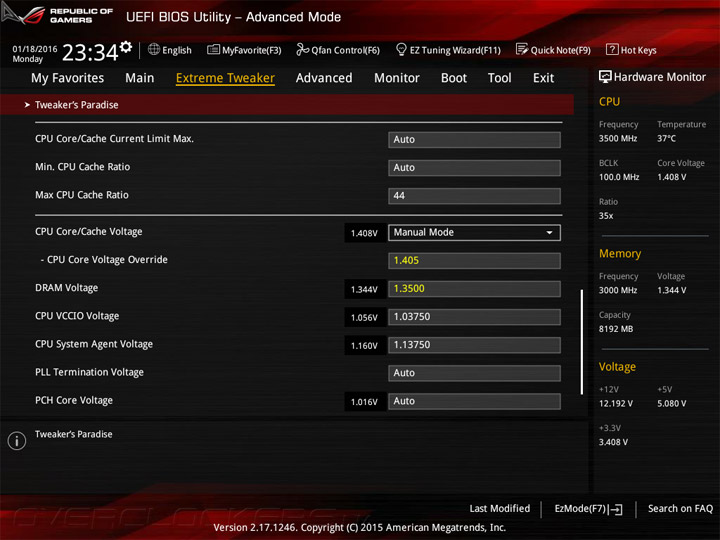

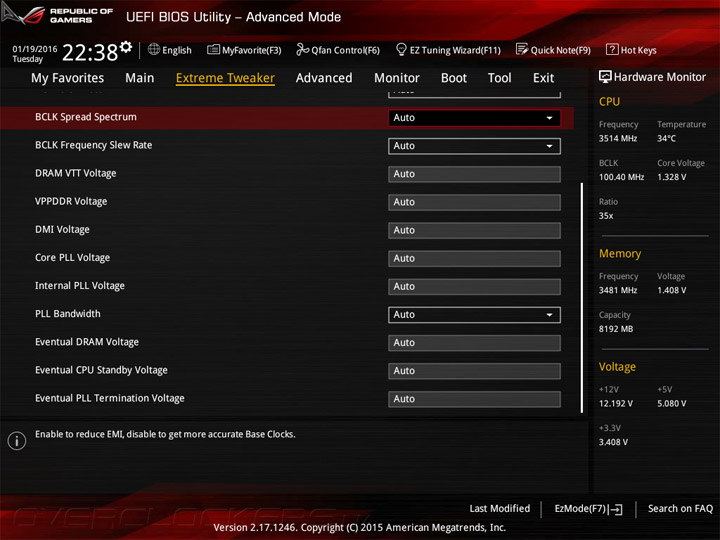

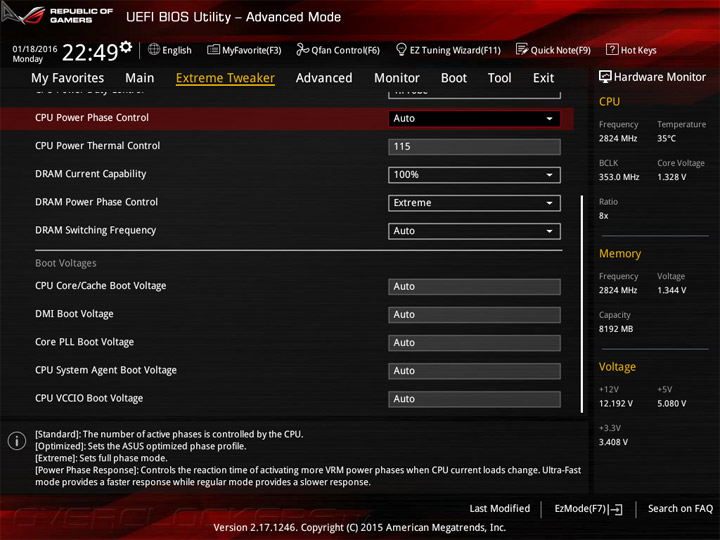

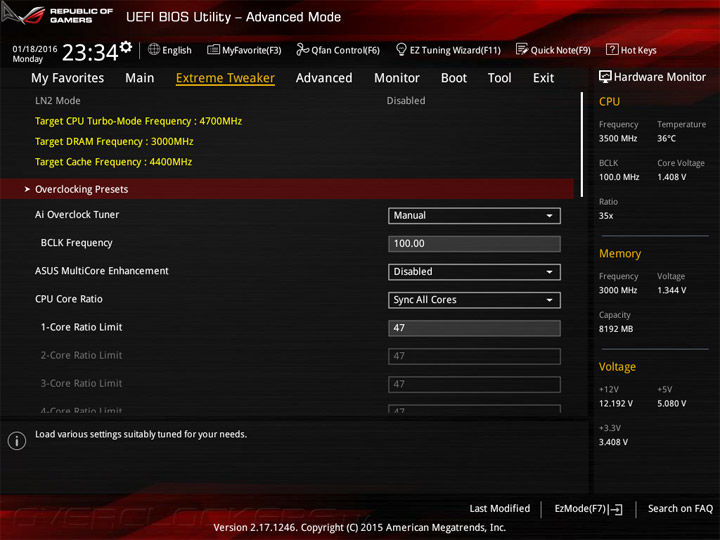

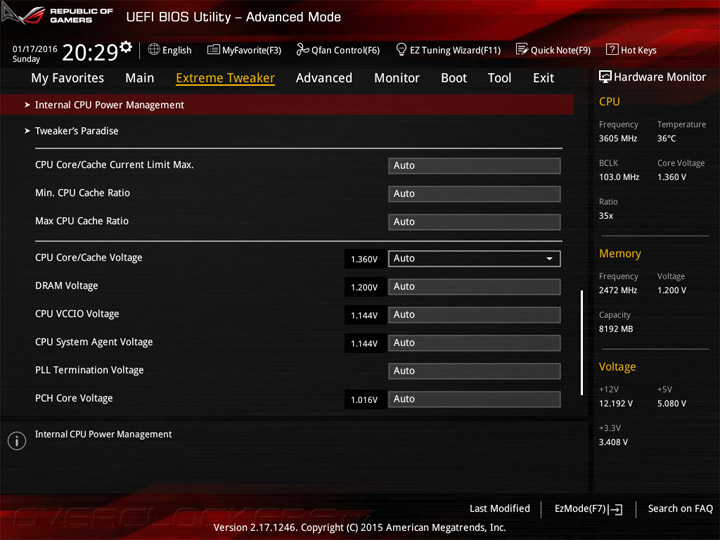

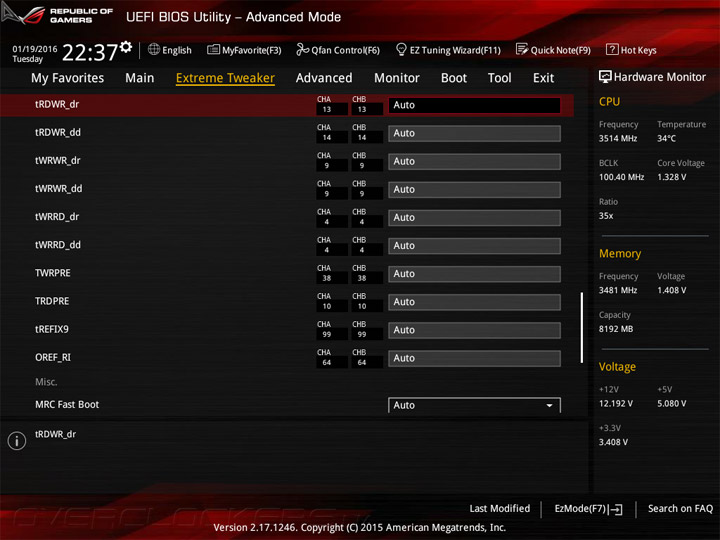

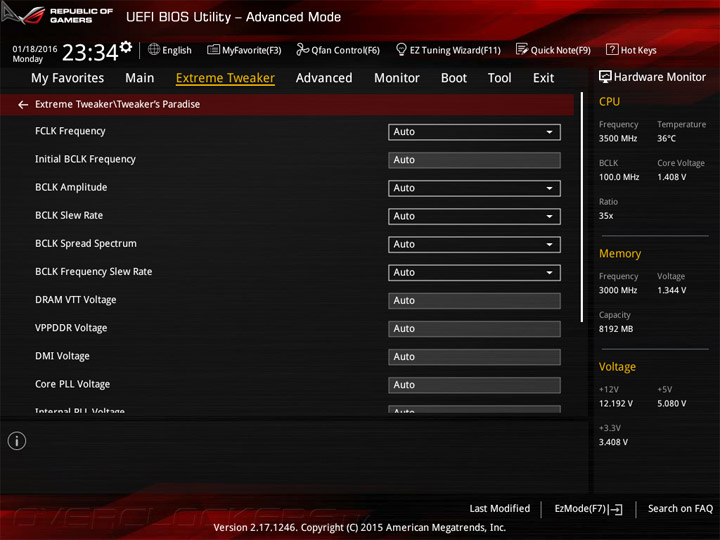

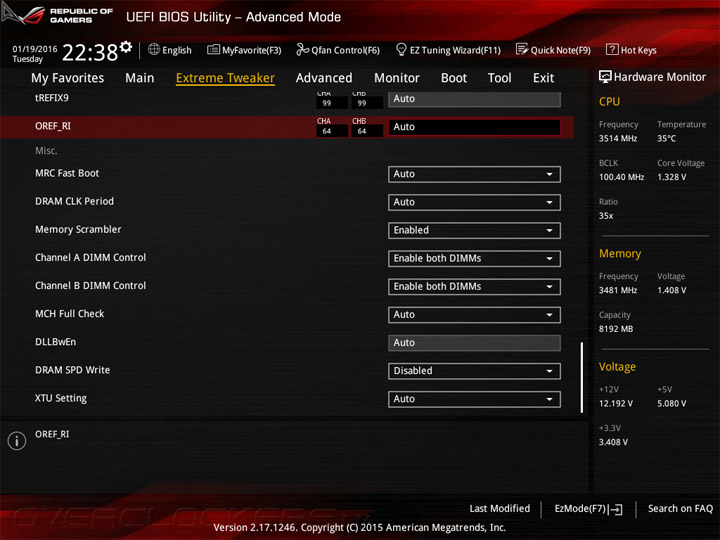

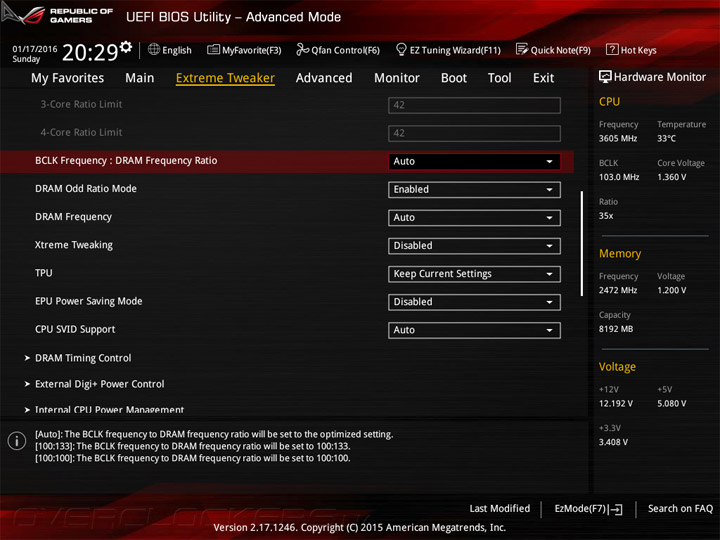

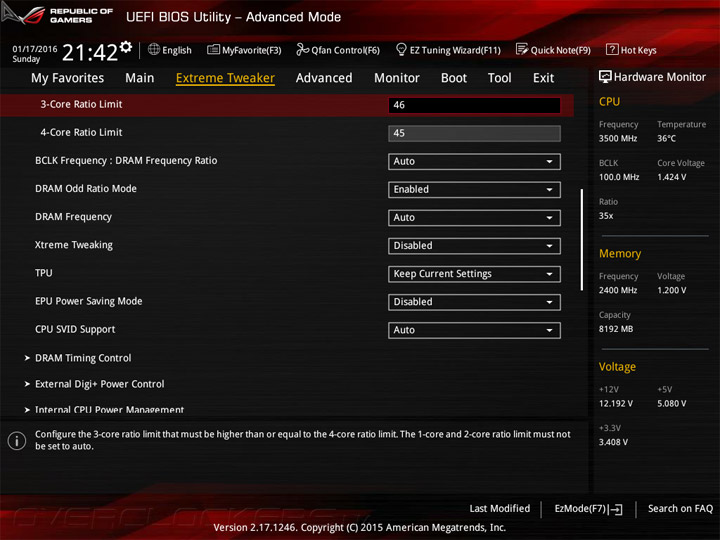

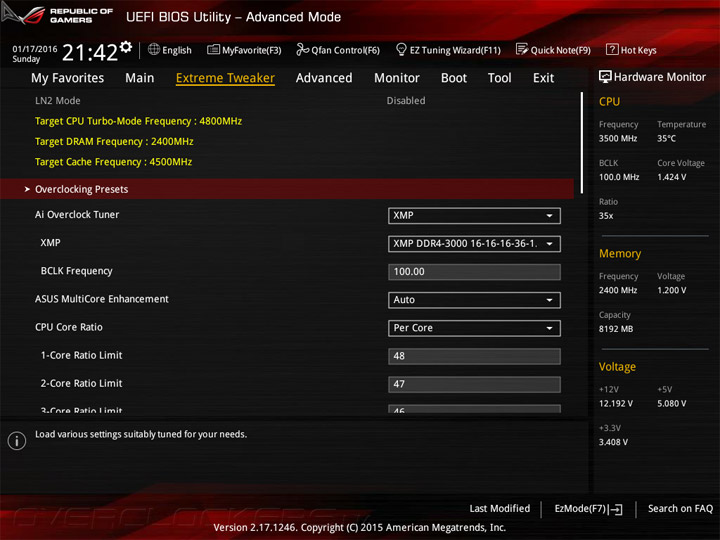

Наполнение раздела Extreme Tweaker впечатляющее, такое, как и у старшей модели из семейства ROG. При изменении положения на плате контактной группы LN2 Mode увеличатся пределы выставляемых значений напряжений.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

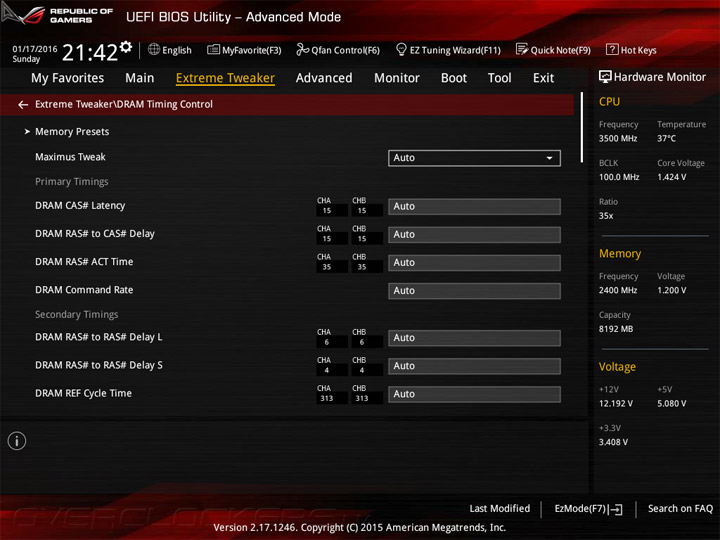

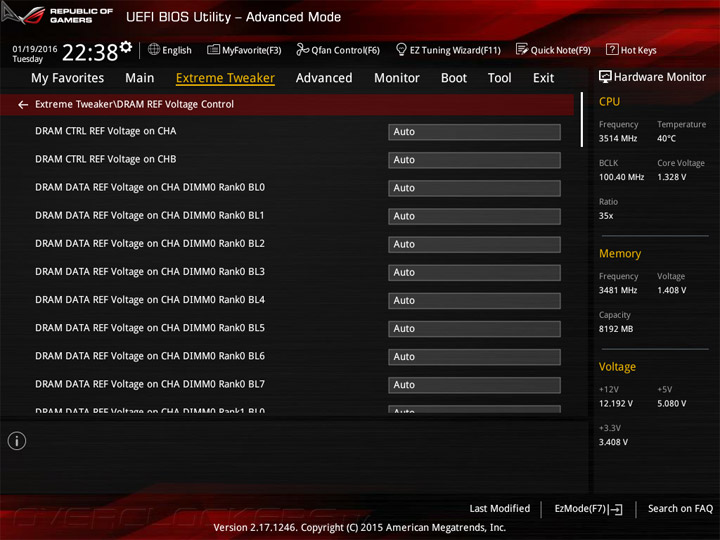

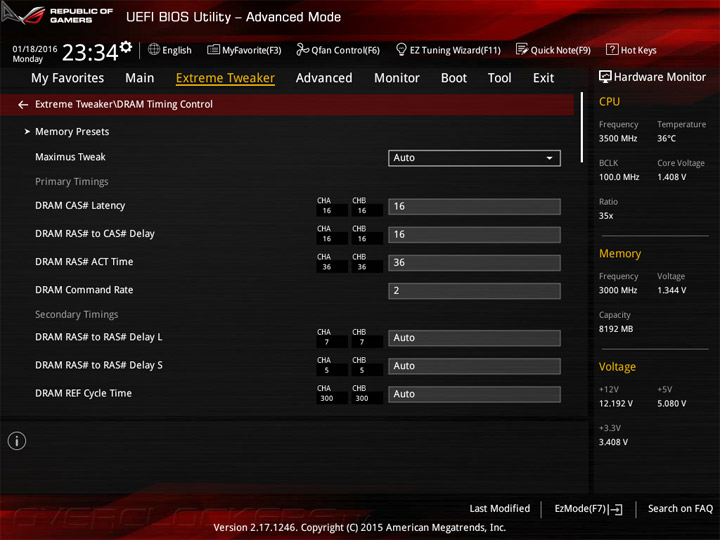

В наличии множество вспомогательных пунктов меню, к примеру, готовые профили с настройками системы. Широчайший инструментарий заготовлен у схем формирования работы оперативной памяти. Имеется и фирменный список функций Tweaker's Paradise.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Основной набор параметров находится в сводной таблице.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,01…0,50
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level1…8 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–3200
800–4266
100
133
DRAM Voltage (B) 1,0–2,0 0,005
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,7–1,8 0,0125
PCH Core Voltage (В) 0,7–1,8 0,0125
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

Настройки остальной периферии мало чем примечательны ввиду небольшого числа портов на плате. Разве что отметить можно возможность создания массивов RAID.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Раздел Monitor куда интереснее, чем обычно. Это объяснимо поддержкой показаний, поступающих с дополнительной платы, куда можно подключить три термопары и три охлаждающих устройства. Всего два вентилятора можно контролировать силами самой Maximus VIII Impact, оба они могут быть любого типа исполнения. Опорная температура процессорного кулера вполне здраво неизменная, а для остальных пользователь в праве сам выбирать, какой датчик будет является отправной точкой в алгоритме работы.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Несмотря на отсутствие выхода PS/2, я без дополнительных ухищрений успешно использовал обычную USB-клавиатуру для работы с прошивкой. Есть всевозможные дополнительные утилиты, в таком же количестве, что и у других, более габаритных изделий. В частности, имеются очень полезные восемь профилей, куда можно сохранять настройки системы.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Как удалось выяснить, прошивка не будет ограничивать оверклокеров в их смелых экспериментах, также есть весьма серьёзная база для настройки работы системных охладителей. Теперь взглянем на комплектные утилиты.

Комплектное ПО

Относительно более габаритных продуктов плата Maximus VIII Impact лишилась Ai Charger+, Lighting Control и PC Cleaner. Первой утилиты нет, вероятно, из-за полного отсутствия разъёмов USB второй ревизии. Нет и подсветки, потому утилиты производителем тоже не предусмотрено.

  Программное обеспечение
Фирменное AI Suite 3 (Dual Intelligent Processors 5, EZ Update, Mobo Connect, Push Notice, System Information, USB 3 Boost, USB BIOS Flashback, WiFi Engine), Boot Setting, HyStream, KeyBotII, Mem TweakIt, PC Diagnostics, Product Registration Program, RAMCACHE, RAMDisk, ROG Connect Plus
Звуковое Sonic Studio II
Сетевое GameFirst III, HomeCloud, Media Streamer, Overwolf, WebStorage, Wi-Fi GO!
Дополнительное DAEMON Tools Pro, ROG CPU-Z

Большинство фирменных наработок привычно единится под началом Ai Suite 3. В нижней части окна есть модуль по отслеживанию температур, напряжений и частоты вращения вентиляторов в реальном времени.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Переключение между отдельными наработками производителя производится в левой «шторке».

ASUS Maximus VIII ImpactASUS Maximus VIII Impact

Dual Intelligent Processors 5 включает, как можно понять из названия, пять компонентов вместе с мастером настройки. Это TPU, Turbo App, EPU, Fan Expert 3 и DIGI+ Power Control.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

System Information предоставит информацию о системных компонентах. EZ Update поможет найти свежую версию прошивки и сменить логотип на стартовом экране.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Продукты от сторонних производителей также имеются, преимущественно они игровой направленности. Например, оверлейный свободно распространяемый Overwolf.

ASUS Maximus VIII Impact

Для сетевой подсистемы есть GameFirst III. Работа в программе сводится к выбору одного из сценариев функционирования компьютера, об остальном она позаботиться самостоятельно (расставит приоритеты сетевого использования у различных приложений).

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Работа звуковой подсистемы базируется на конфигураторе от Realtek без особых специфических функций.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Дополнительным механизмом выступает продукт Sonic Studio II, широко известный Sonic Radar II имеет отдельное окно с настройками.

ASUS Maximus VIII ImpactASUS Maximus VIII Impact

Никаких проблем с установкой драйверов для беспроводного адаптера на систему Windows 10 не было.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

В среде AIDA64 обнаружился термодатчик VRM, отсутствующий в фирменном ПО. Его показания вполне похожи на правдивые.

ASUS Maximus VIII Impact

Maximus VIII Impact имеет вполне приличный набор программ, часть из них непременно будет востребована энтузиастами. Теперь пришло время для разгона.

Разгонный потенциал

В обзоре принимал участие инженерный образец Core i5-6600K, имеющий неплохой разгонный потенциал.

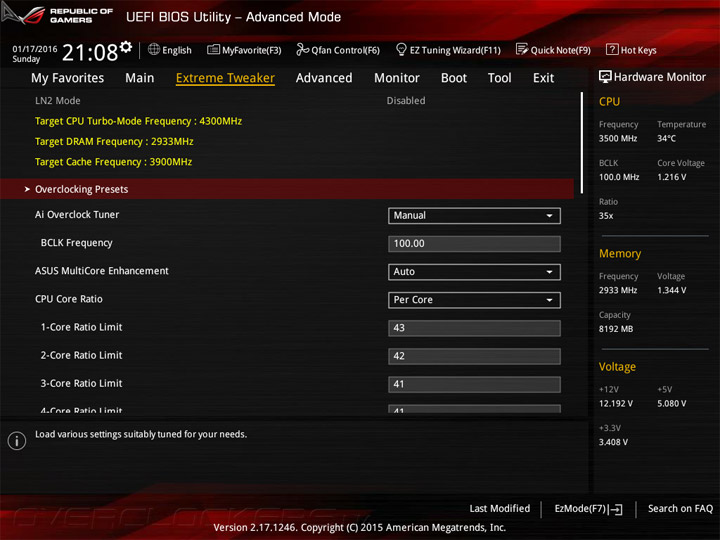

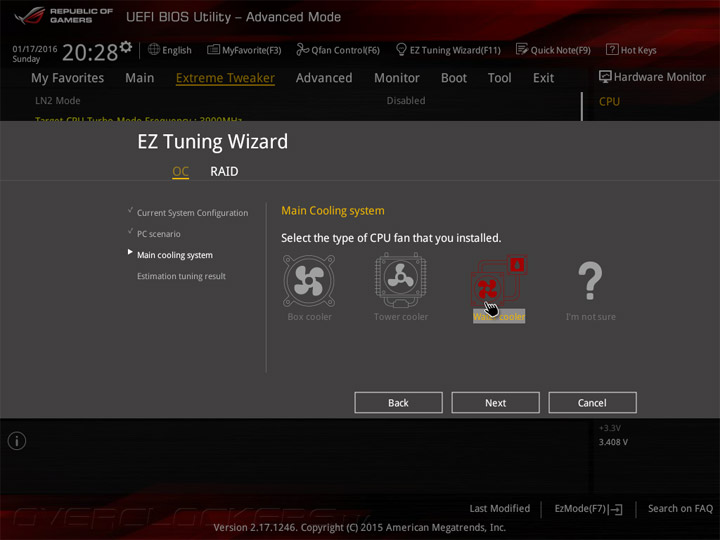

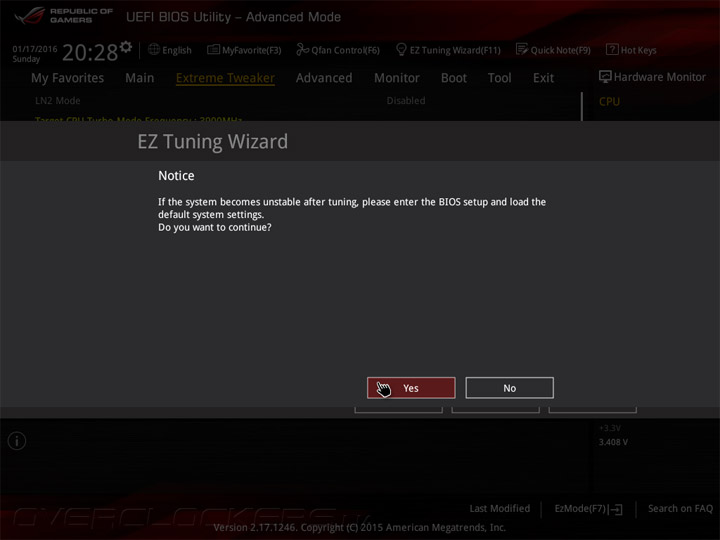

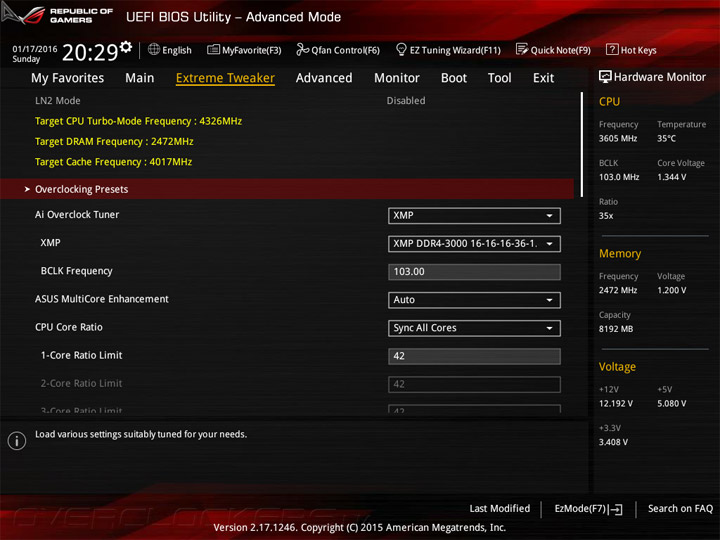

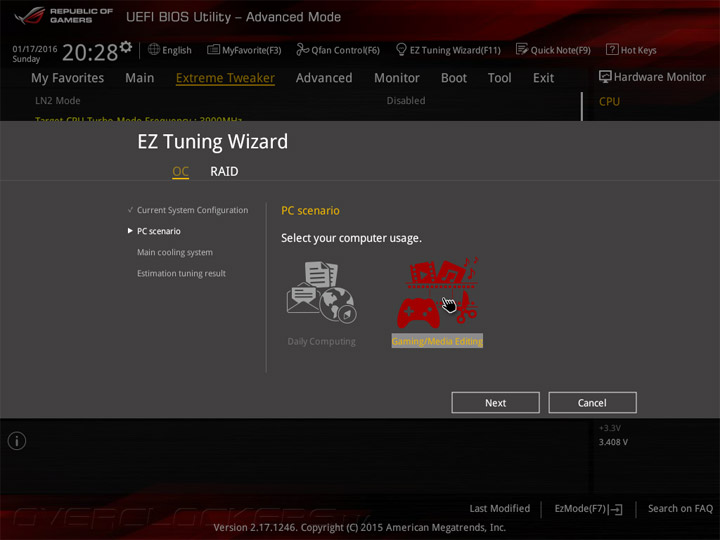

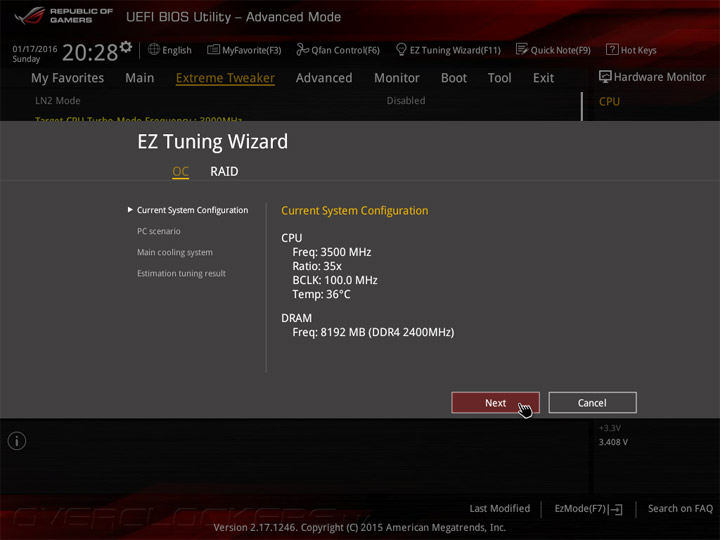

Производителем заготовлено целых четыре разных способа простого разгона. Самый интересный — выбор сценария EZ Tuning Wizard, где наиболее ощутимый прирост принесут пункты Gaming/Media Editing и Water cooler. Частота ЦП будет равна 4326 МГц, у ОЗУ — 2472 МГц.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

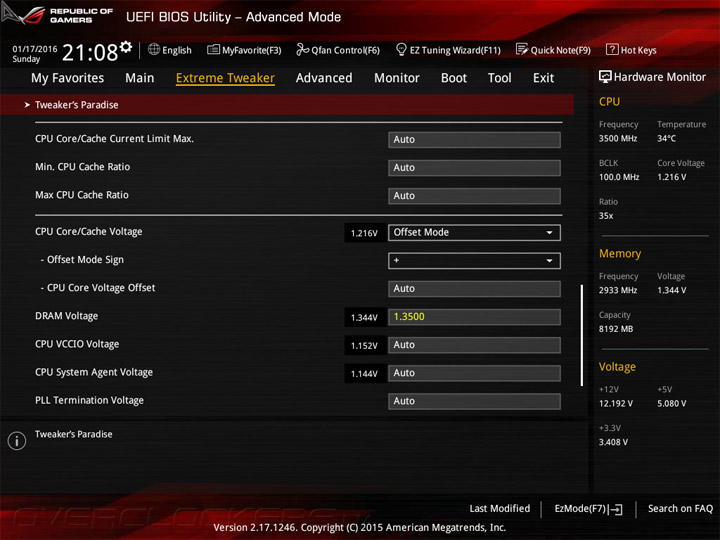

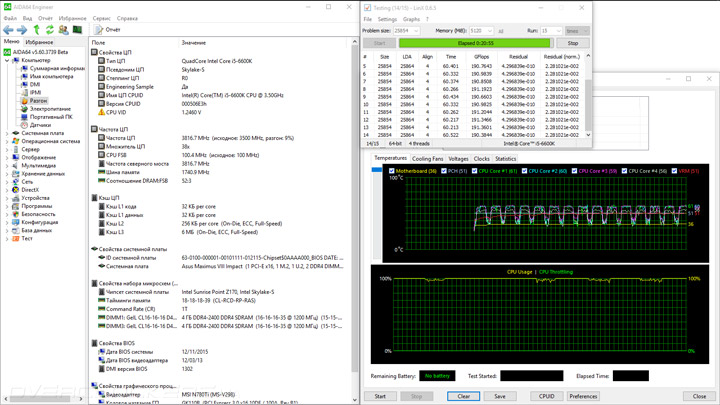

Напряжение процессора росло вплоть до 1,38 В, что и обеспечило стабильную работу системе.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

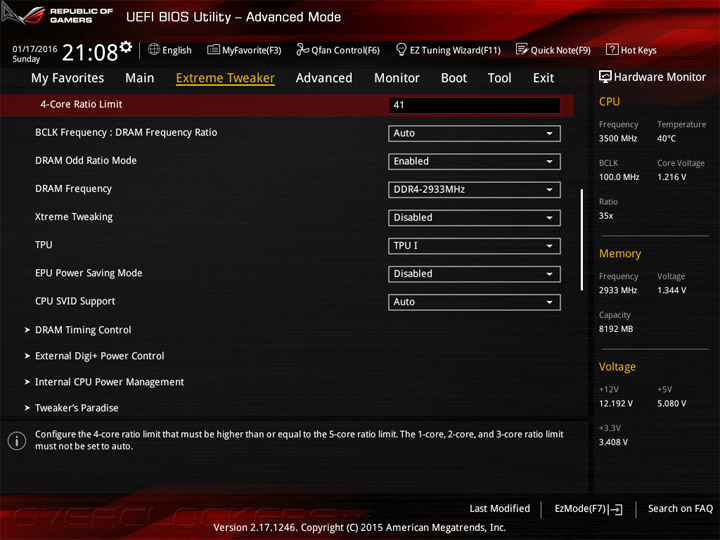

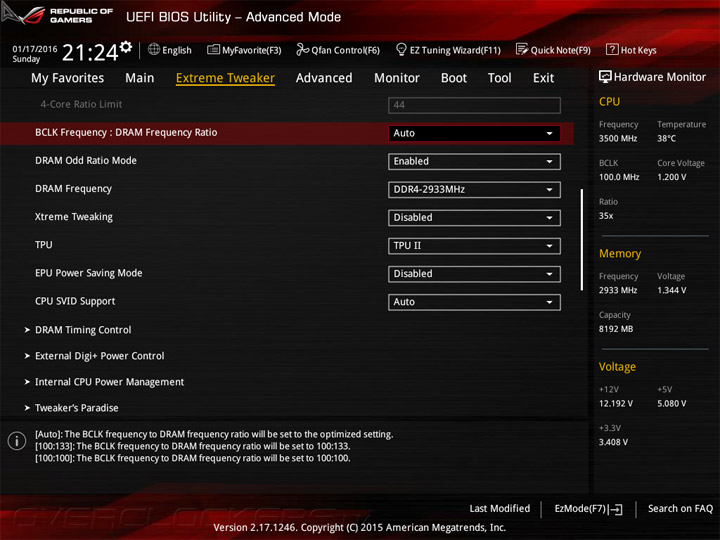

Более весомый разгон для памяти обеспечит первый профиль TPU, но в нём CPU будет подконтролен Turbo Boost.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

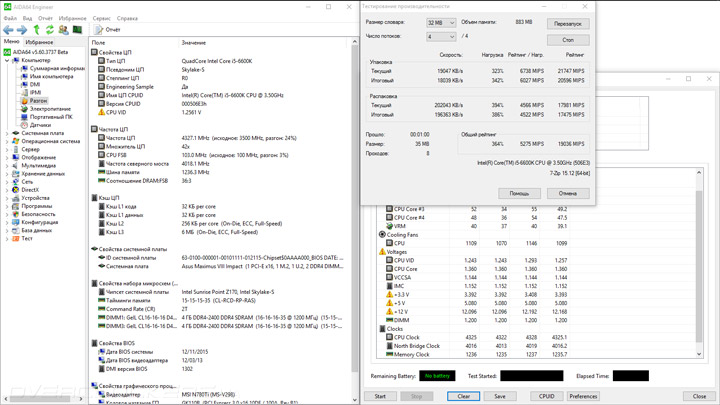

Это означает фактическую частоту 4,1 ГГц для большинства сценариев.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

В другом профиле TPU она составит 4,4 ГГц для любого варианта работы вместе с высокой частотой ОЗУ.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Напряжение растёт всего до 1,34 В, в простое частота ЦП снижается, а компьютер работает стабильно.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

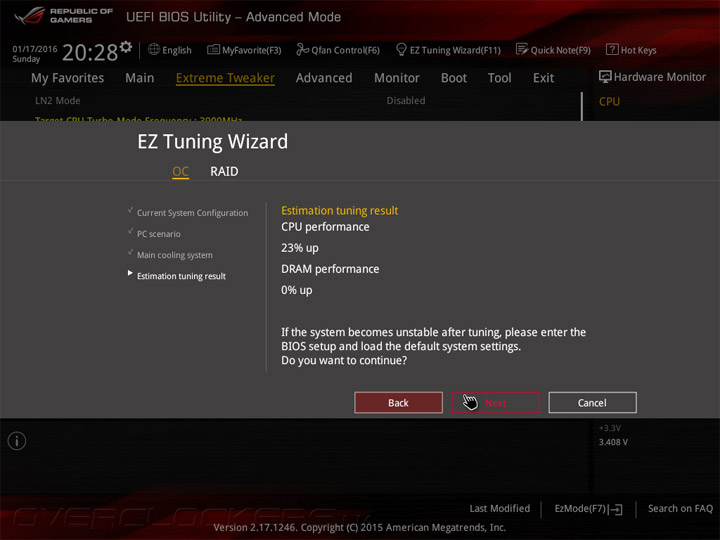

Самым впечатляющим по эффекту должен был стать Gamers’ OC Overclocking Preset, если бы активация XMP в нём сработала, а так имеем только разгон ЦП, но до высокой частоты — 4,8 ГГц, правда, вновь в составе формулы Turbo Boost.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Напряжение на процессоре приближалось к опасной отметке в 1,46 В, но перегрева не произошло, тестовые сценарии отработали без ошибок.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

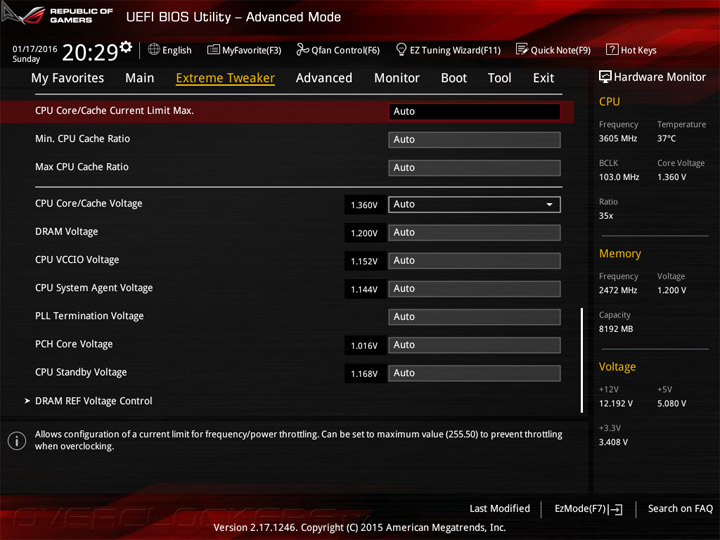

Теперь о собственноручных экспериментах. Как и прочим платам серии ROG, испытуемой оказались по плечу высокие значения BCLK. Правда, стабильность удалось зафиксировать лишь на отметке 353 МГц. На Рабочий Стол можно было попасть и со значениями выше 370 МГц, но в таком режиме LinX 0.6.5 показывал аномально низкие результаты, сложилось впечатление о «сбросе» частоты до штатных 100 МГц, что вместе с минимальным множителем процессора складывалось в слабую итоговую производительную мощность. Но мониторинг значений ничего подобного не подтверждал.

ASUS Maximus VIII ImpactASUS Maximus VIII Impact

Особые возможности продукции ROG не использовались, вероятно, они позволят улучшить итоговый результат, но он уже будет интересен скорее лишь бенчерам.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

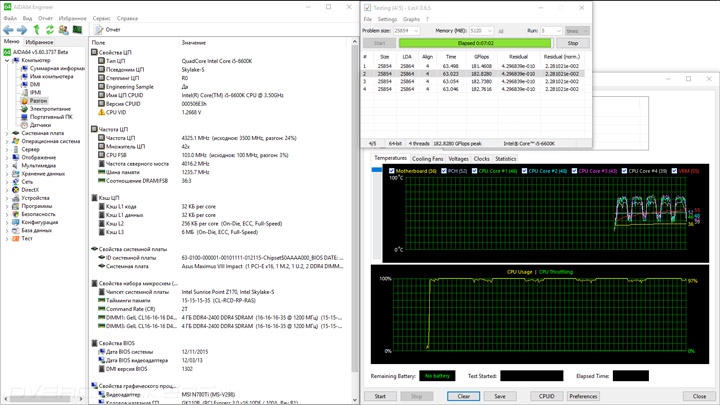

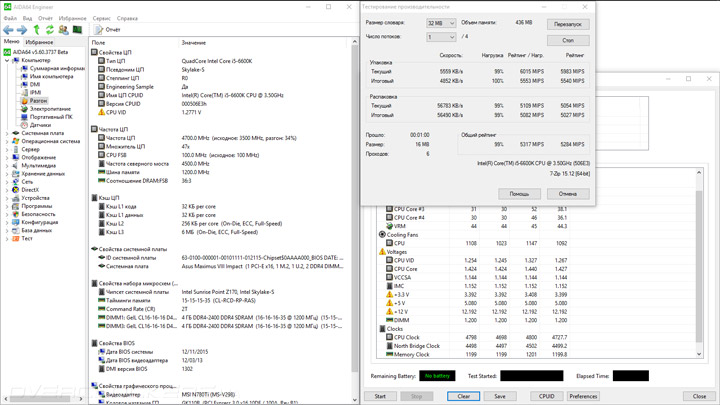

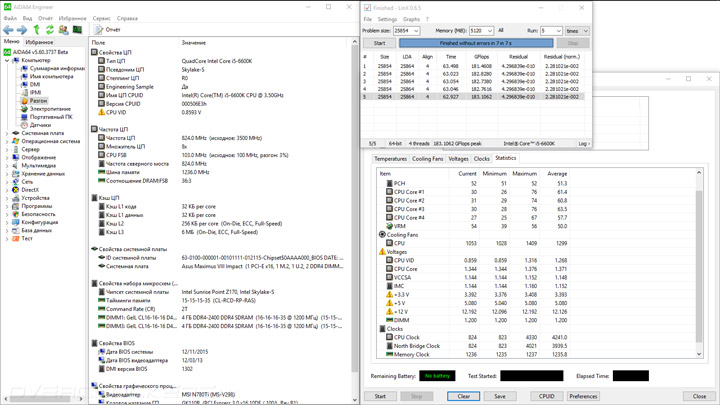

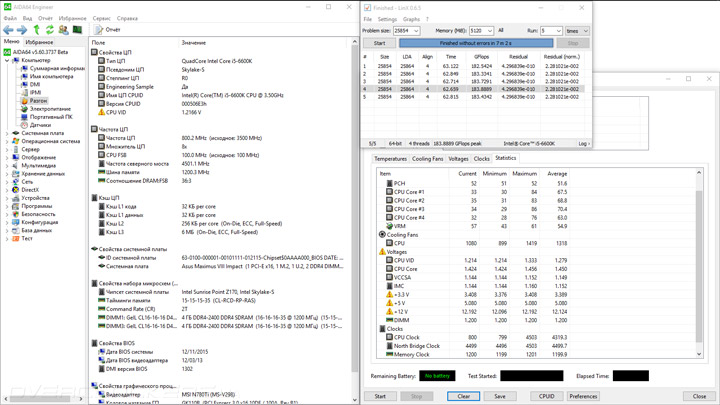

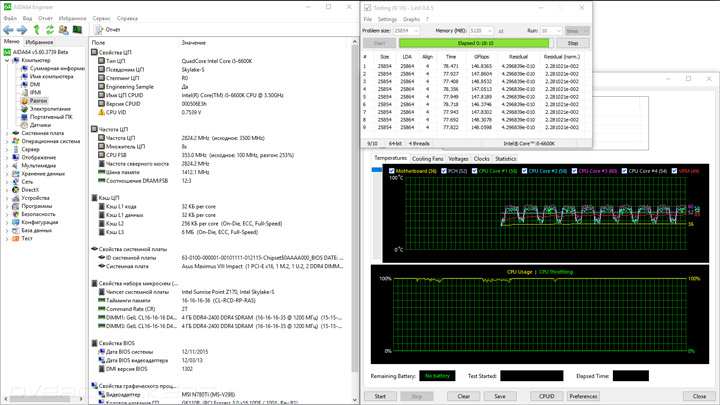

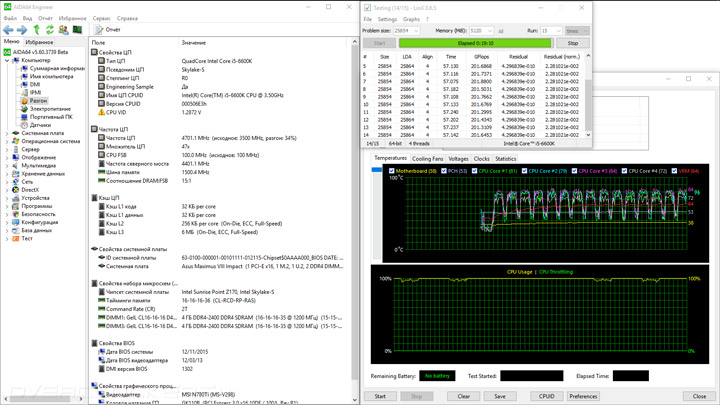

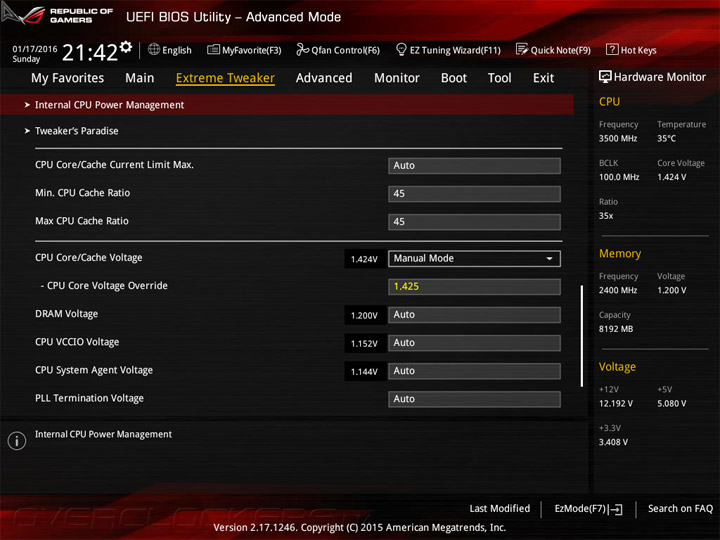

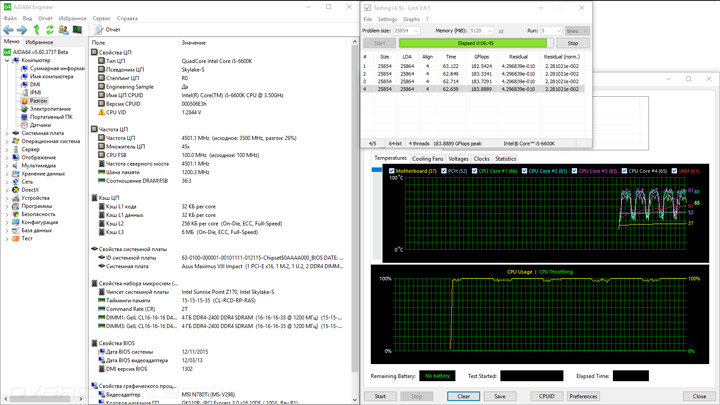

Удалось добиться полной отдачи от Core i5-6600K при его разгоне, учитывая уже известный предельный результат, полученный прежде с привлечением ASUS Maximus VIII Gene. Им является частота 4,7 ГГц при напряжении 1,41 В.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

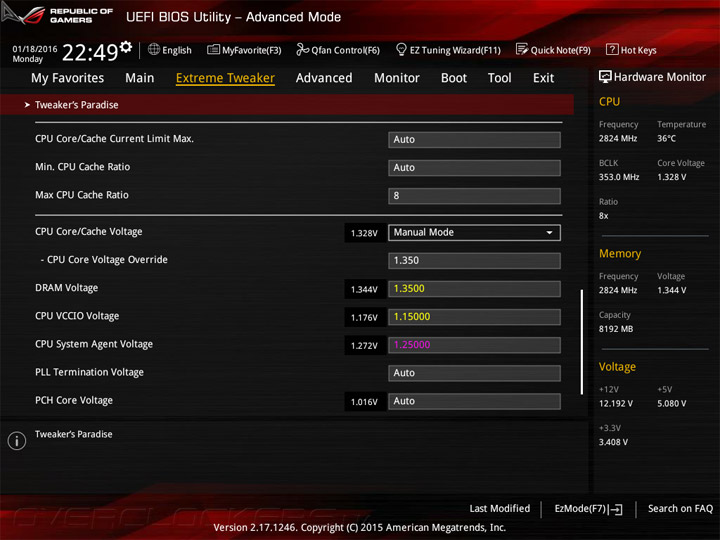

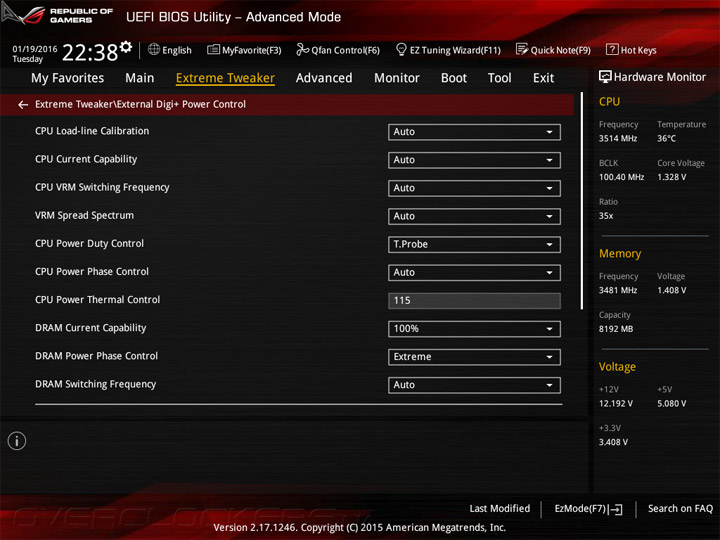

Относительно прошлого раза пришлось предпочесть другой профиль LLC, прежний не обеспечивал желаемой стабильности напряжения. С «Level 6» происходит небольшое контролируемое завышение параметра.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Измерения температуры модуля VRM подтвердили правильные показания, выдаваемые в AIDA64, — не было роста выше 65 °C, а это иначе чем отличным результатом назвать сложно. Радиатор в виде накладки грелся почти до 59 °C. Уровень потребляемой энергии при таком режиме тоже неплох — 52–200 Вт.

ASUS Maximus VIII Impact

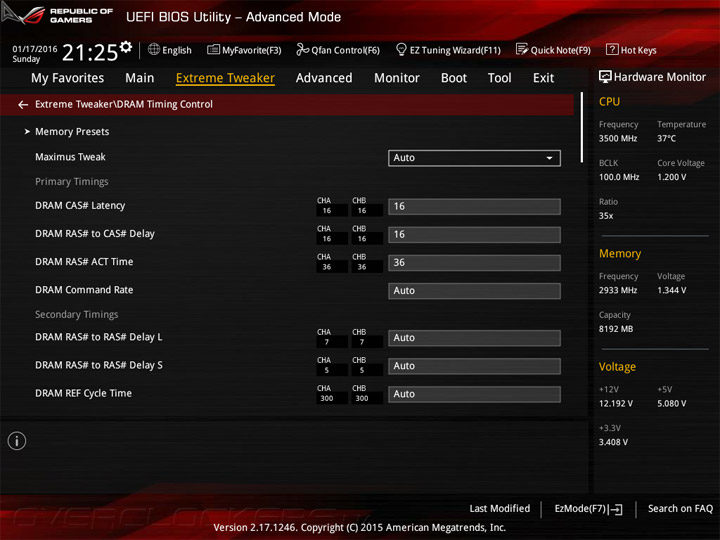

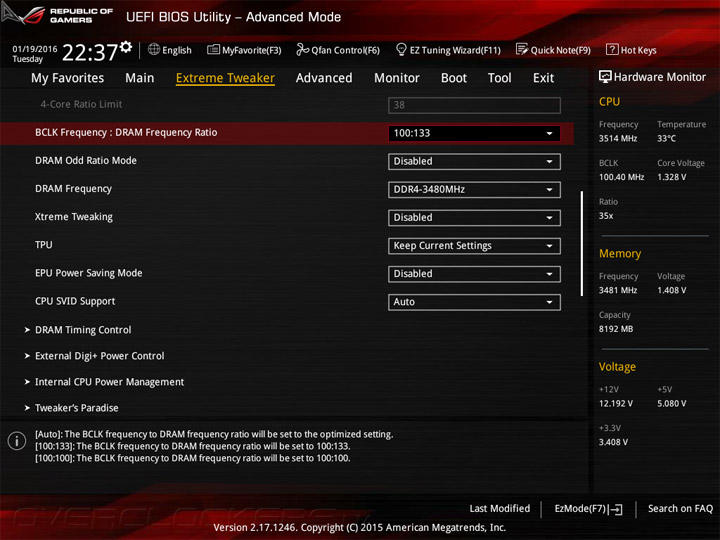

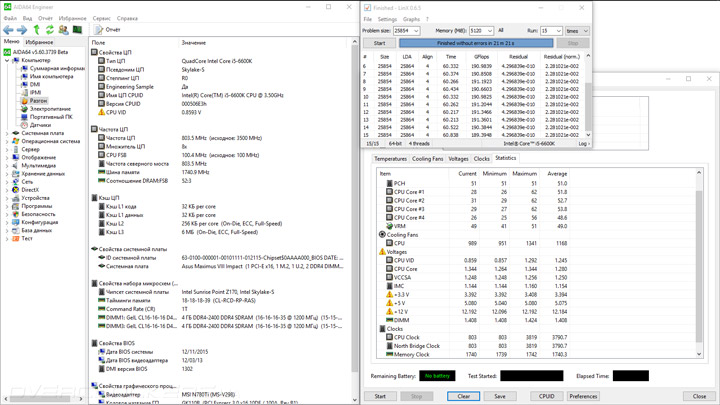

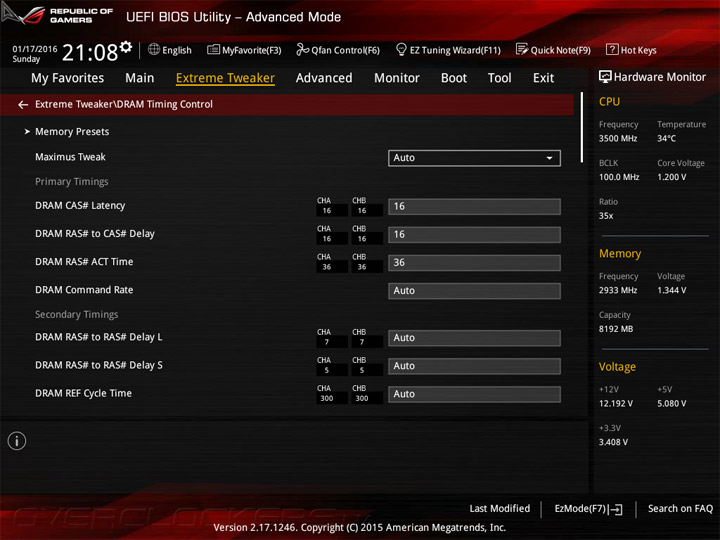

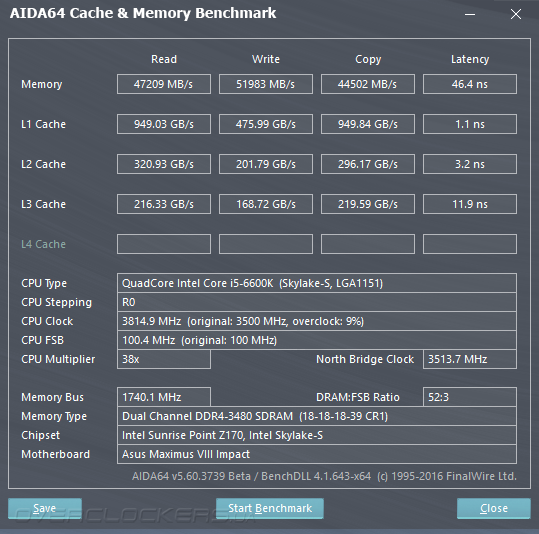

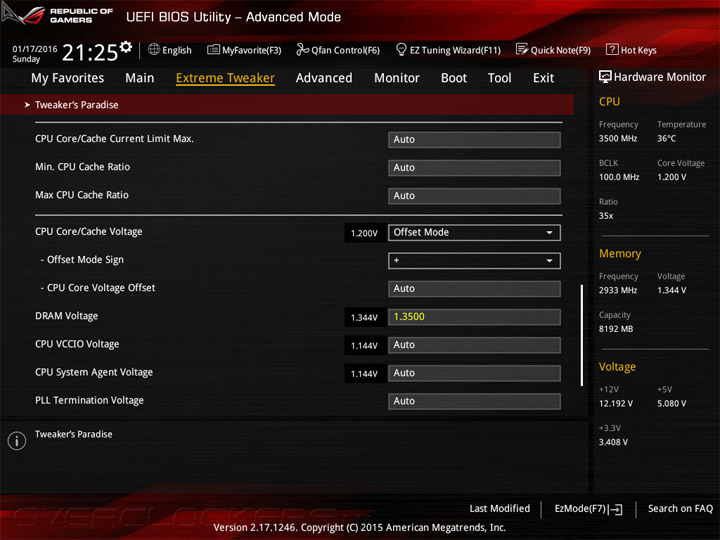

Настоящий сюрприз ожидал меня при разгоне комплекта оперативной памяти. Четыре входящих туда модуля разгоняются обычно до 3200 МГц, здесь же на Рабочий Стол можно было выйти фактически при 3580 МГц! А стабильной система выглядела на меньшей отметке, но всё равно значительно превосходящей известный прежде уровень— 3480 МГц. И это при идентичных системных параметрах. Очевидно, выжать можно было бы и ещё больше, но не это являлось целью обзора. Всё указывает на яркие способности Maximus VIII Impact в сфере разгона ОЗУ. Кто знает, причина тому серьёзное удаление силовой подсистемы от сигнальных проводников, близкая расположенность всего пары слотов к сокету ЦП, может, что-то другое, менее очевидное. Я проверил четыре модуля из комплекта — двумя парами — всё работало замечательно.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

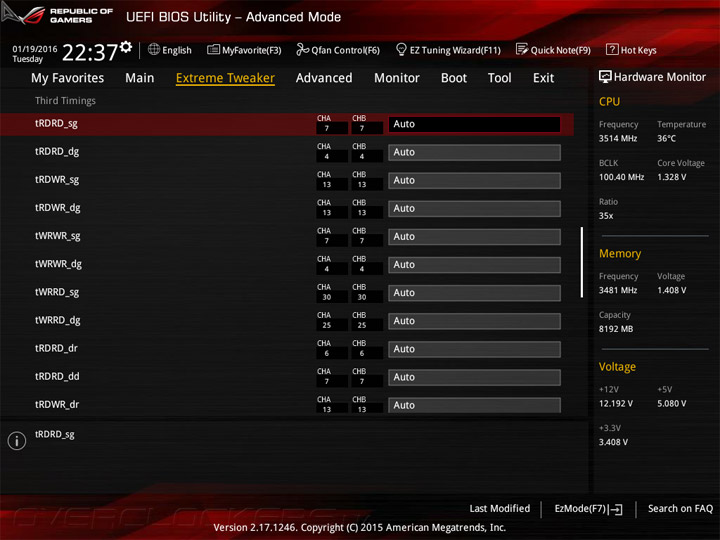

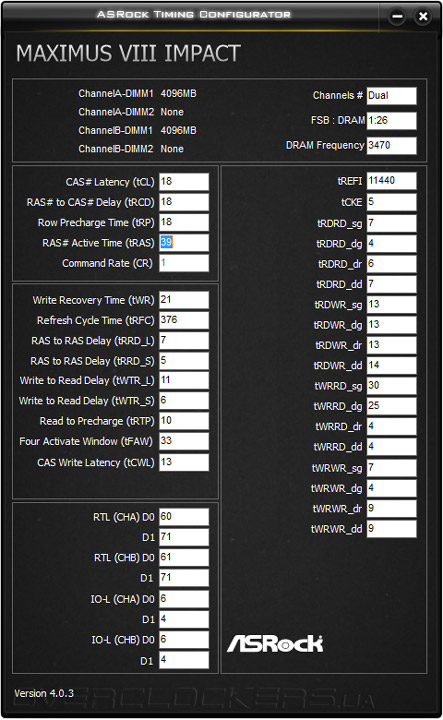

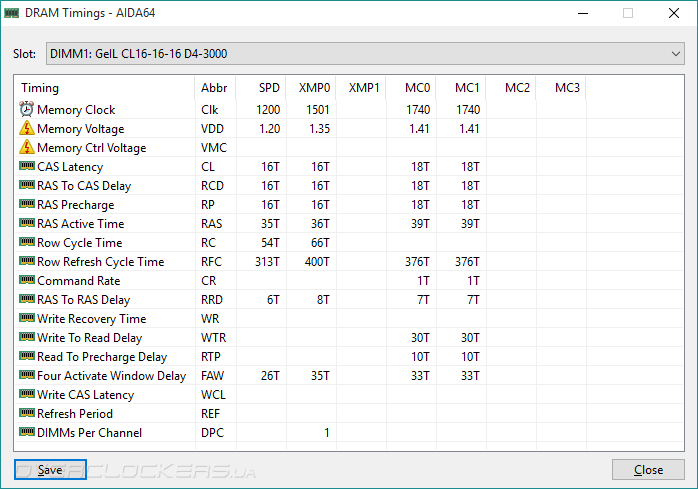

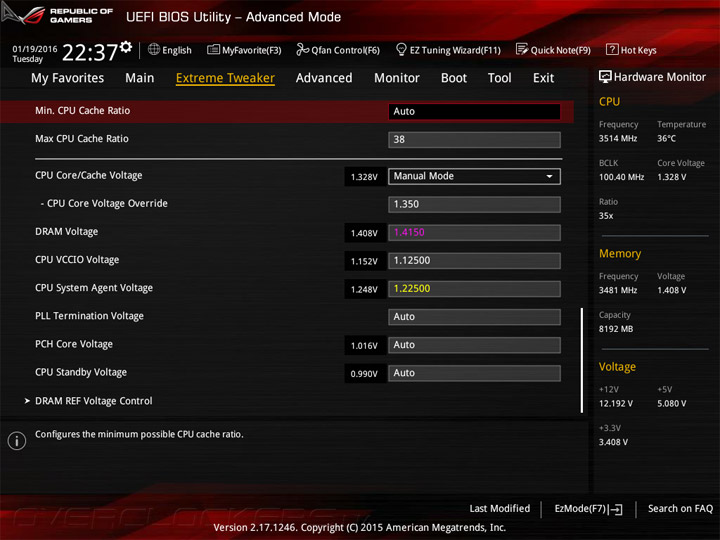

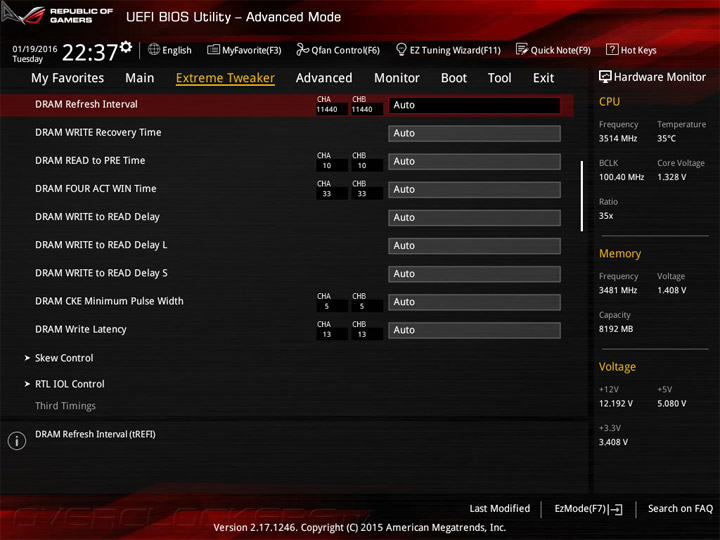

Задержки имели конфигурацию 18-18-18-39-1T. Напряжения памяти, CPU SA и IO устанавливалась равными соответственно 1,41, 1,25 и 1,15 вольт.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

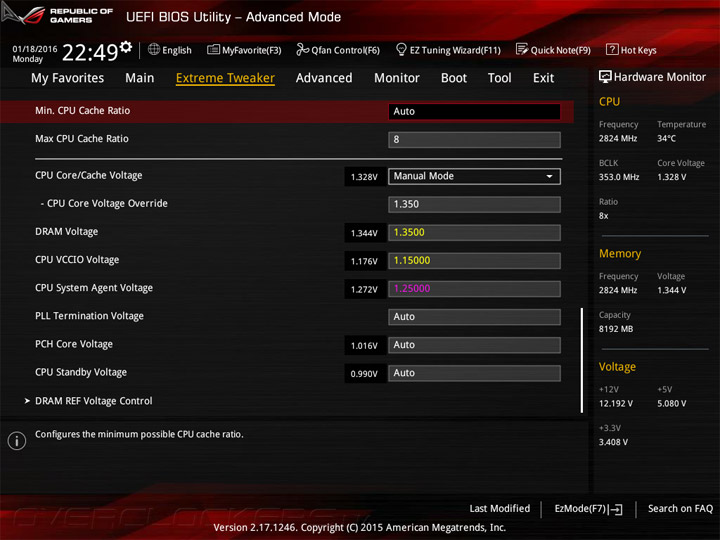

Последний проведённый эксперимент делает участницу обзора особо интересной для бенчеров, но и для рядовых пользователей продукт может сослужить хорошую службу при нештатных настройках системы. Теперь сравним его быстродействие с оппонентами при обычных настройках.

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64 (10.0.10240);
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.

Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

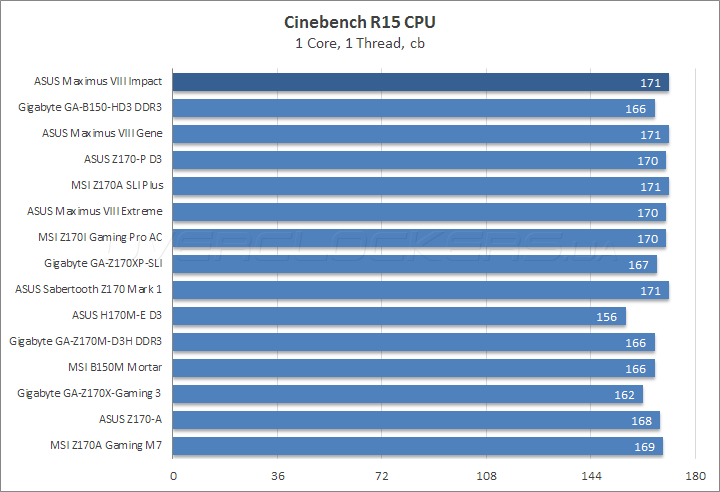

В качестве тестов использовались следующие приложения:

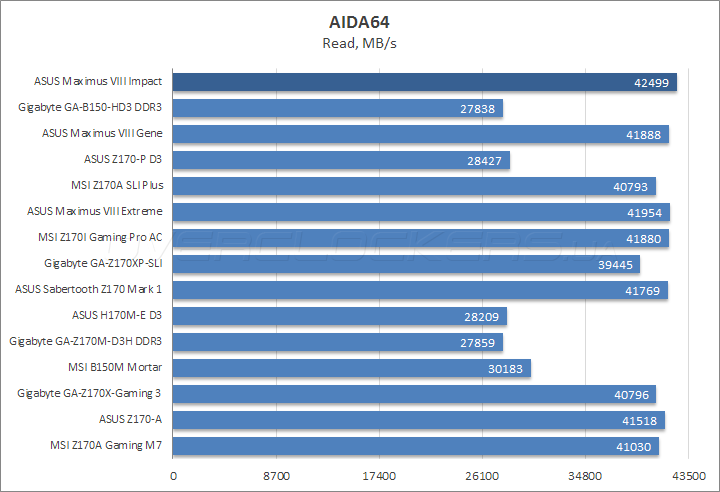

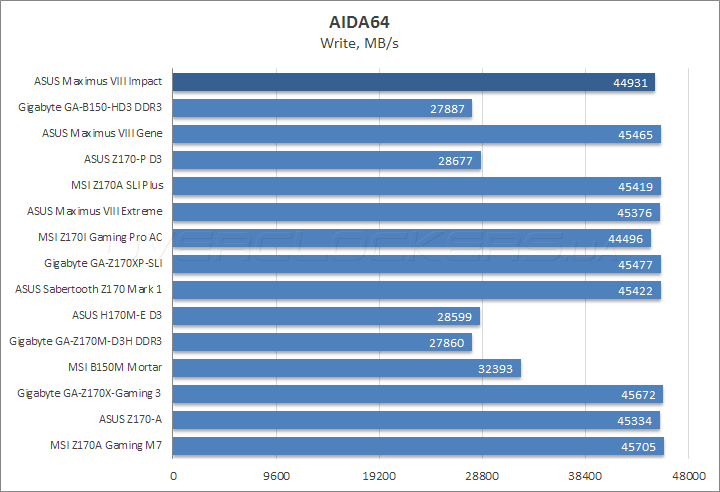

  • AIDA64 5.60 (Cache & Memory benchmark);

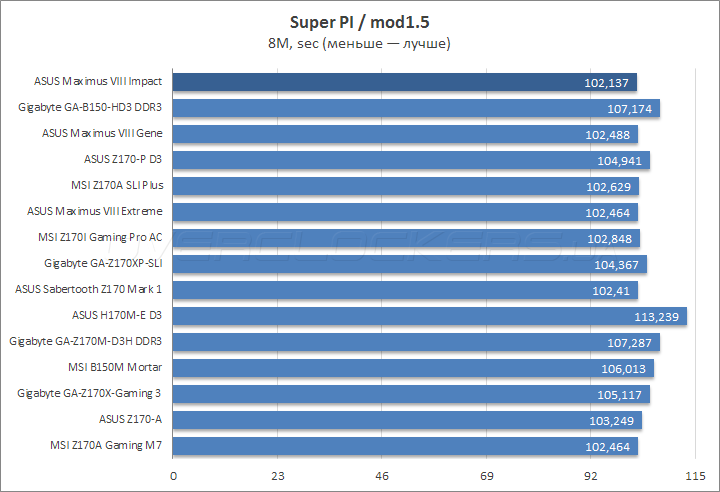

  • Super PI 1.5 XS;

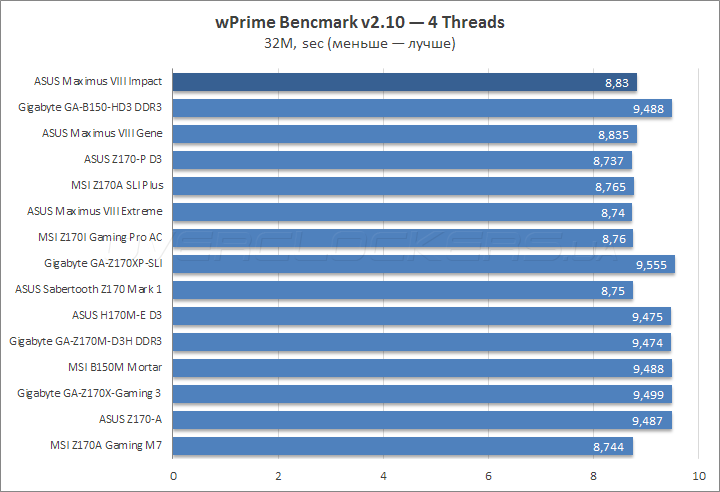

  • wPrime 2.10;

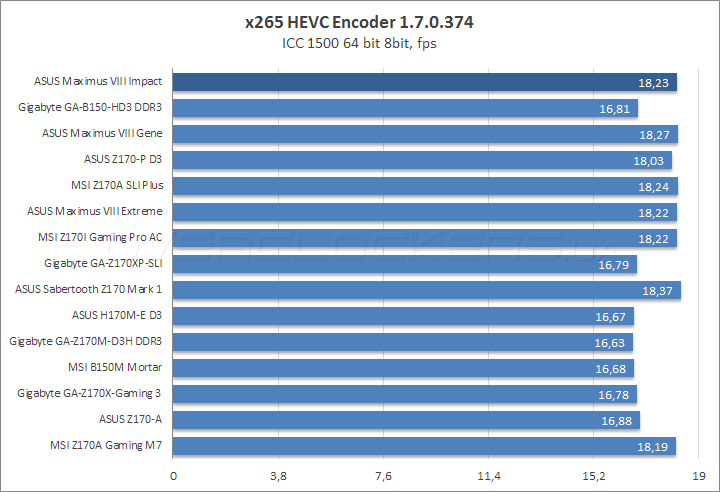

  • x265 HD Benchmark;

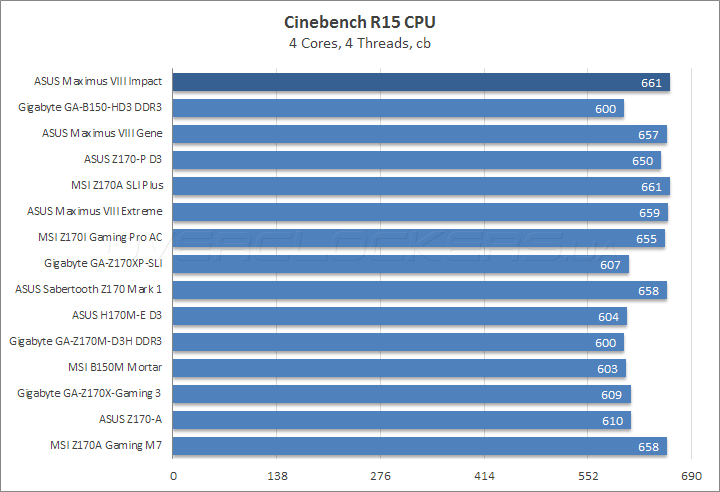

  • MAXON CINEBENCH R15;

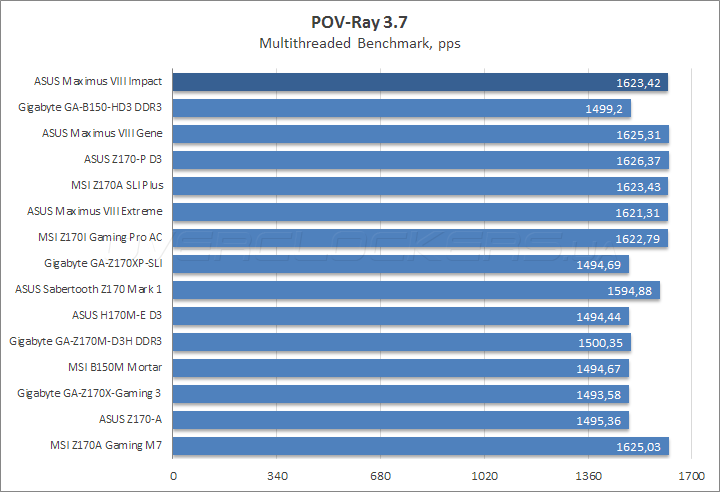

  • POV-Ray 3.7.0;

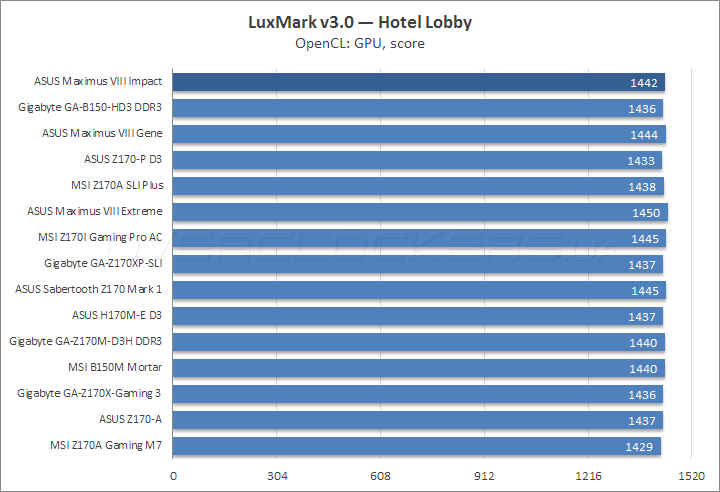

  • LuxMark v3.0;

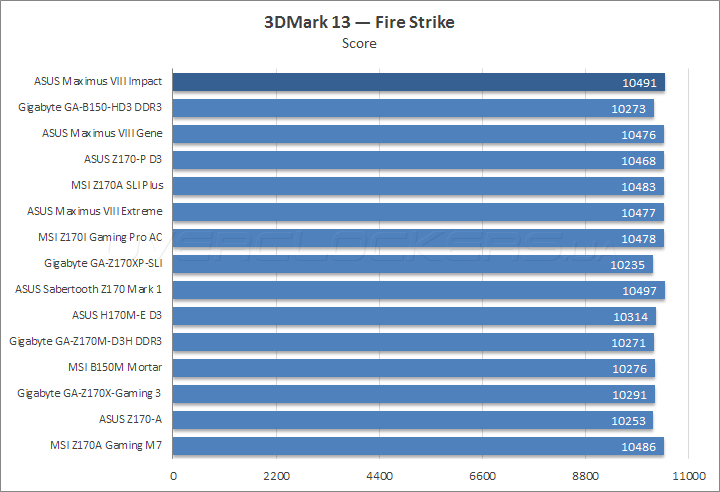

  • Futuremark 3DMark 13;

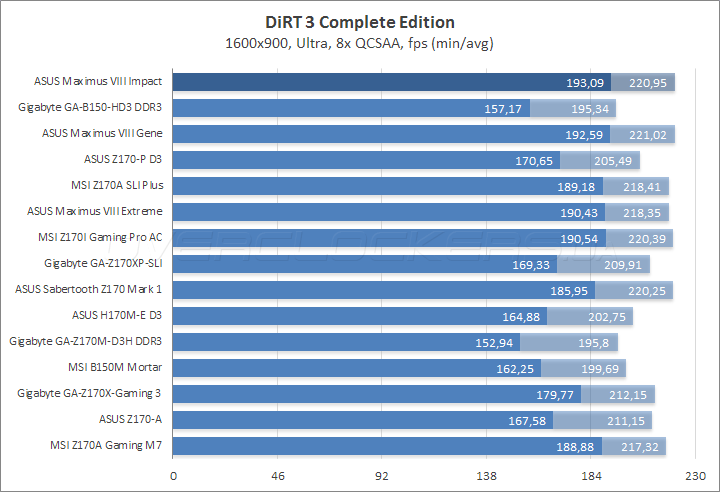

  • DiRT 3 Complete Edition (1.2.0.0);

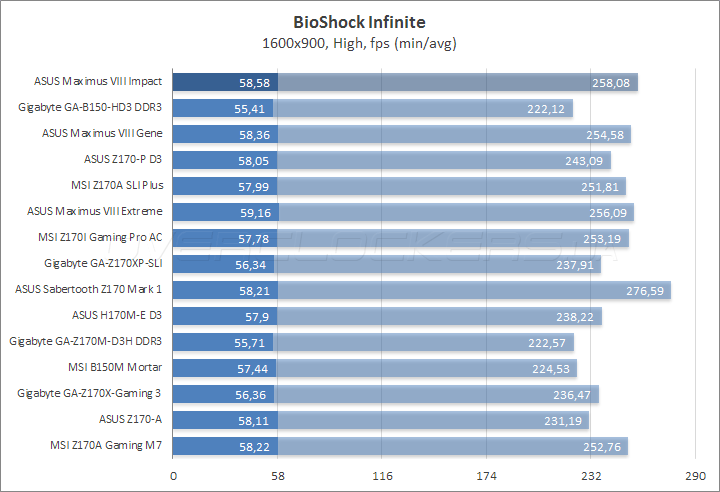

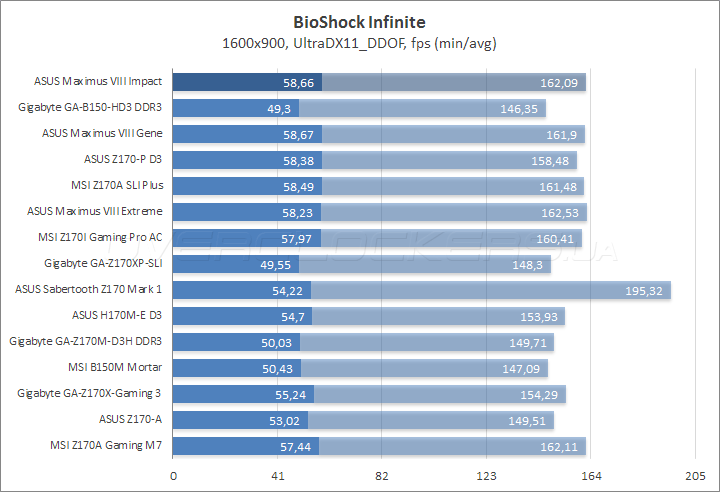

  • BioShock Infinite (1.1.25.5165);

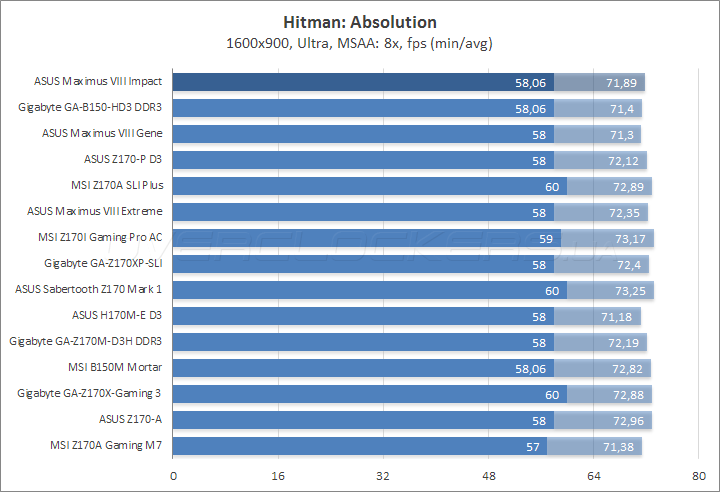

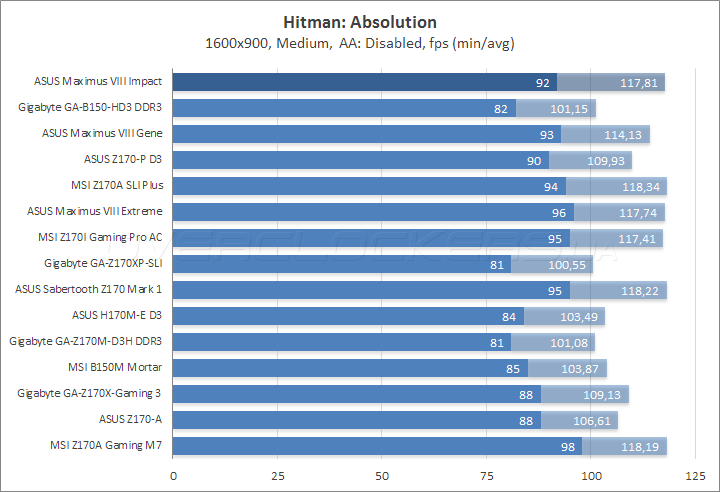

  • Hitman: Absolution (1.0.447.0);

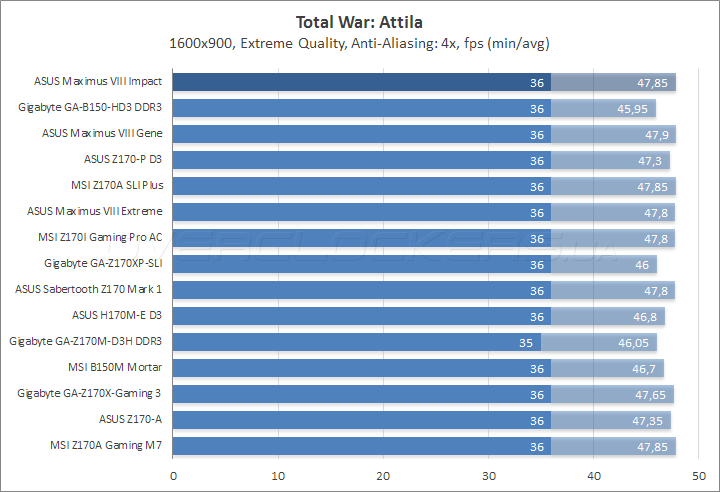

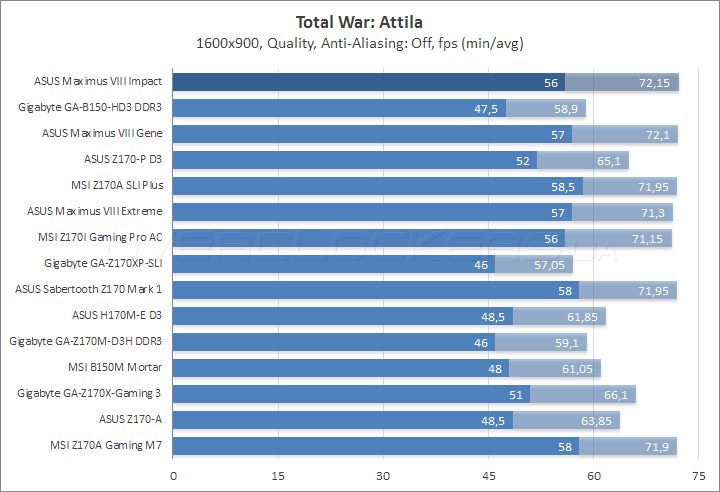

  • Total War: Attila (1.2.1.0).

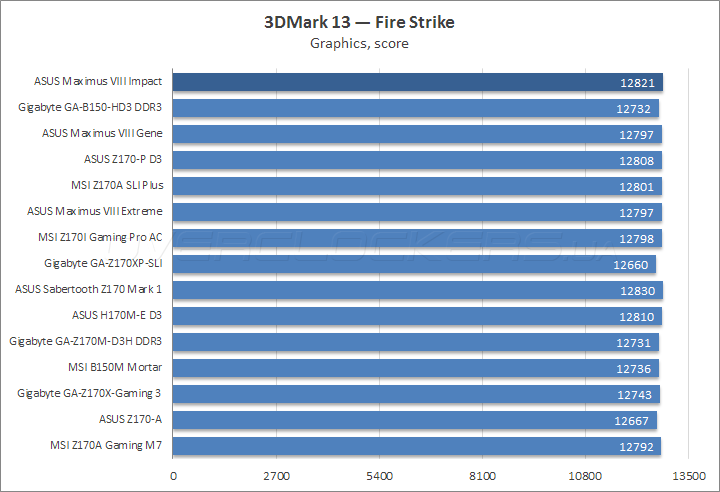

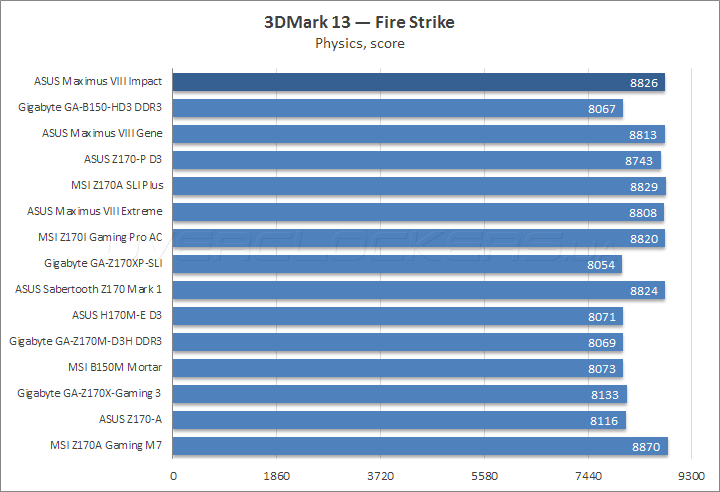

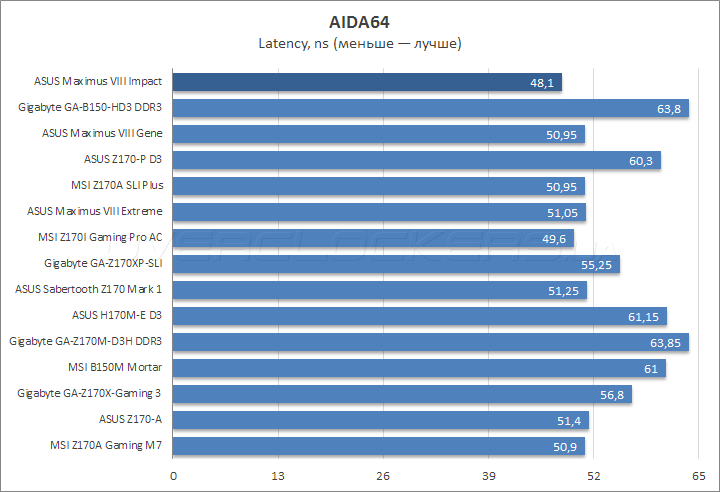

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13
ASUS Maximus VIII Impact 1302 5.60.3732 4.1.643-x64 1.5.915
Gigabyte GA-B150-HD3 DDR3 F2 5.60.3716 4.1.643-x64 1.5.915
ASUS Maximus VIII Gene 1202 5.60.3703 4.1.643-x64 1.5.915
ASUS Z170-P D3 0509 5.50.3657 4.1.643-x64 1.5.915
MSI Z170A SLI Plus 1.0E 5.50.3643 4.1.643-x64 1.5.915
ASUS Maximus VIII Extreme 1104 5.50.3643 4.1.643-x64 1.5.915
MSI Z170I Gaming Pro AC 1.34 5.50.3634 4.1.643-x64 1.5.915
Gigabyte GA-Z170XP-SLI F5f 5.50.3626 4.1.643-x64 1.5.915
ASUS Sabertooth Z170 Mark 1 1101 5.50.3620 4.1.643-x64 1.5.915
ASUS H170M-E D3 0702 5.50.3610 4.1.643-x64 1.5.915
Gigabyte GA-Z170M-D3H DDR3 F2 5.50.3604 4.1.643-x64 1.5.915
MSI B150M Mortar C.09 5.30.3561 4.1.643-x64 1.5.915
Gigabyte GA-Z170X-Gaming 3 F3 5.30.3542 4.1.643-x64 1.5.915
ASUS Z170-A 0504 5.30.3521 4.1.643-x64 1.5.915
MSI Z170A Gaming M7 1.54 5.30.3516 4.1.643-x64 1.5.915

Результаты тестирования

В этом цикле использовался розничный экземпляр Core i5-6600K, его частота была равна 3,9 ГГц при любых нагрузках, а всё из-за активации XMP. Соответственно, производительность системы должна быть высокой.

ASUS Maximus VIII Impact

Взглянем на полученные результаты.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

Работа оперативной памяти немного необычна, разница обусловлена применением всего пары модулей DDR4, тогда как у прочих изделий (кроме одного — MSI Z170I Gaming Pro AC) были задействованы четыре штуки. Отмечу наилучшую латентность, увиденную именно в этот раз.

ASUS Maximus VIII Impact

ASUS Maximus VIII ImpactASUS Maximus VIII Impact

Однопоточный Super PI среагировал на такое положение вещей лучшим результатом, а многопоточный wPrime не показал ничего необычного.

ASUS Maximus VIII Impact

ASUS Maximus VIII ImpactASUS Maximus VIII Impact

ASUS Maximus VIII Impact

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

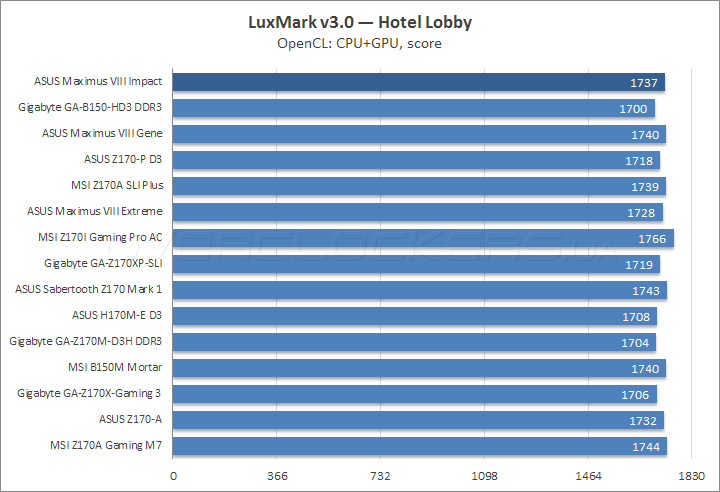

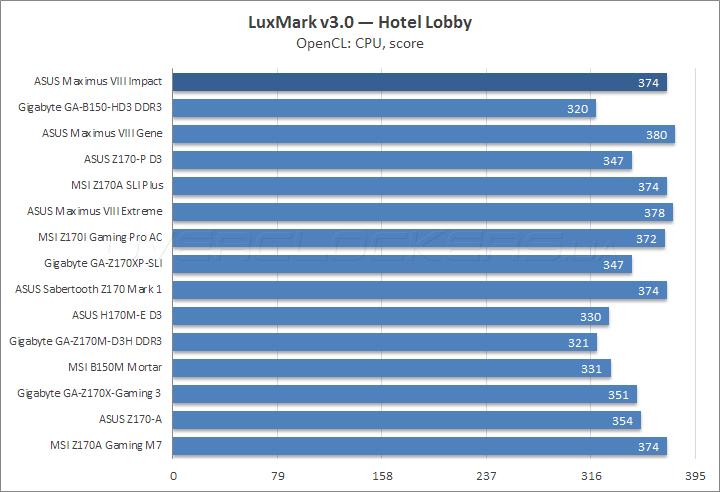

Замечательными получились результаты и с другими бенчмарками, производящими более приближённые к реальности операции.

ASUS Maximus VIII ImpactASUS Maximus VIII ImpactASUS Maximus VIII Impact

С 3DMark проблем также не было.

ASUS Maximus VIII Impact

DiRT 3 является наиболее чувствительной игрой к быстродействию оперативной памяти, и здесь испытуемая проявила себя лучше остальных плат.

ASUS Maximus VIII ImpactASUS Maximus VIII Impact
ASUS Maximus VIII ImpactASUS Maximus VIII Impact
ASUS Maximus VIII ImpactASUS Maximus VIII Impact

В остальных играх Maximus VIII Impact работала без замечаний, не хуже куда более габаритных изделий.

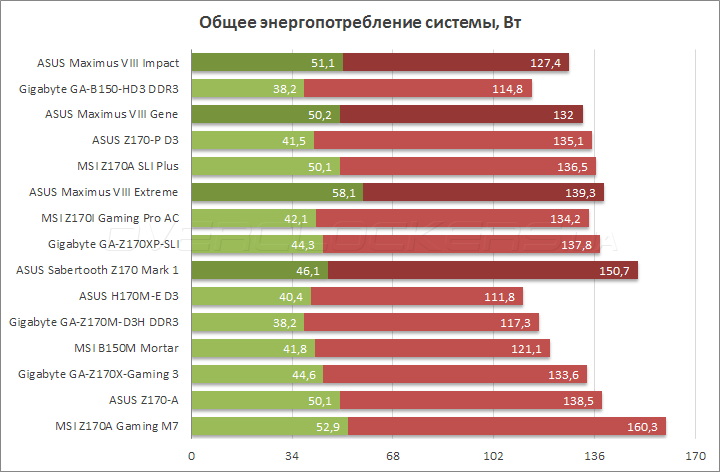

Энергопотребление системы

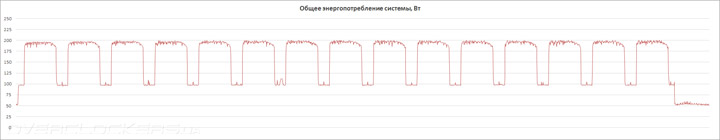

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

ASUS Maximus VIII Impact

Высокая продуктивность соседствует с приемлемыми энергетическими затратами, это и не удивительно, вспоминая отсутствие различных дополнительных контроллеров. Но и без них КПД преобразователя, стало быть, высокий. В очередной раз для старших решений от ASUS использовался блок питания Chieftec APS-550S, из-за чего цветовой оттенок столбцов в диаграмме немного темнее. Механизм EPU снова себя не проявил, а напряжения CPU SA и IO были завышенными (даже с настройками по умолчанию). Владельцам, стремящимся снизить температуру ЦП и уменьшить итоговое потребление, будет над чем поработать.

Вывод

В новом продукте удалось выявить чудесную плату для разгона оперативной памяти. Даже с начальными настройками видно её преимущество относительно других изделий. Она готова к серьёзным разгонным мероприятиям, в том числе и экстремальным. Малые размеры не должны вводить оверклокеров в заблуждение.

Для рядового использования она тем более подходит. Запас прочности подсистемы питания отличный, КПД высокий, нагрев — низкий. Прошивка аналогична другим продуктам из серии ROG. Комплект поставки, на мой взгляд, вполне соответствует статусу изделия. Иными словами, цели использования такой небольшой платы могут быть самыми разнообразными.

В украинской рознице есть всего одна весомая преграда для серьёзно мотивированных потенциальных покупателей — существенно завышенная цена относительно зарубежных торговых точек. Быть может, тому виной недавнее её появление на рынке, то есть вскоре вероятно снижение ценника.

ASUS Maximus VIII Impact Выбор редакции: лучший продукт

Наша работа возникла из-за любви к железу!
