Модель материнской платы прошлого поколения, использующая чипсет Intel Z370, у компании ASRock вышла очень хорошей, ей мы в своё время посвятили обзор. Интересно проверить, что собой представляет актуальная версия платы для построения компактного ПК. Как минимум, улучшили идею построения блока VRM — радиатор и прежде оснащался теплотрубкой, но теперь увеличены радиаторы, к тому же на PCH он составной, привлекаемый и для одного из двух слотов M.2.
Отмечу также принадлежность устройства к обновлённой серии игровых плат, названной Phantom Gaming. Продукты в ней будут дополнены программными бонусами, в частности речь идёт про специализированный комплекс от Creative для улучшения звучания системы. Перечень возможностей сконцентрирован в общей таблице ниже.
| Модель | ASRock Z390 Phantom Gaming-ITX/ac |
|---|---|
| Официальная страница продукта в Сети | asrock.com |
| Чипсет | Intel Z390 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S) |
| Память | 2 DIMM DDR4 SDRAM 2133/2400/2666/2800*/2933*/3200*/3600*/3733*/3800*/3866*/4000*/4133*/4266*/4333*/4500+*(OC), максимум 32 ГБ |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 |
| M.2 | 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2260/2280) 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2280) |
| Встроенное видеоядро (в процессоре) | Intel UHD 610/630 |
| Видеоразъёмы | DisplayPort 1.2 HDMI 2.0 Thunderbolt 3 |
| Количество подключаемых вентиляторов | 3x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 1 х 3.1 Gen2 (1 разъём на задней панели (C), Intel JHL6240) 4 х 3.1 Gen2 (4 разъёма на задней панели, Z390) 4 х 3.1 Gen1 (2 разъёма на задней панели, Z390) 2 x 2.0 (разъёмов на задней панели нет, Z390) |
| VR Ready | + |
| Serial ATA | 4 x SATA 6 Гбит/с (Z390) |
| RAID | 0, 1, 5, 10 (SATA, Z390) |
| Встроенный звук | Codec — Realtek ALC1220 (7.1, HDA) Op Amp — Texas Instruments NE5532 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet) Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5) |
| COM | – |
| TPM | – |
| UEFI | AMI UEFI |
| Форм-фактор | Mini-ITX |
| Размеры, мм | 170 x 170 |
| Дополнительные возможности | Колодоки для подключения LED-устройств (1x RGB, 1x Addressable), кнопка сброса настроек CMOS (на задней панели), комплектация внешней антенной Wi-Fi, Creative Sound Blaster Cinema 5 |
| Цена в рознице, $ | 253 |
Упаковка и комплектация
Коробка небольшая, верхний отсек в ней занимает само изделие, а под ним уже находится набор поставки.
О наличии антенны в нём можно узнать из слайда, расположенного на тыльной стороне коробки. Там же есть фото устройства, схематическое изображение задней панели, таблица с основными характеристиками, остальные слайды повествуют о ключевых возможностях. Словом, оформление достаточно информативно.

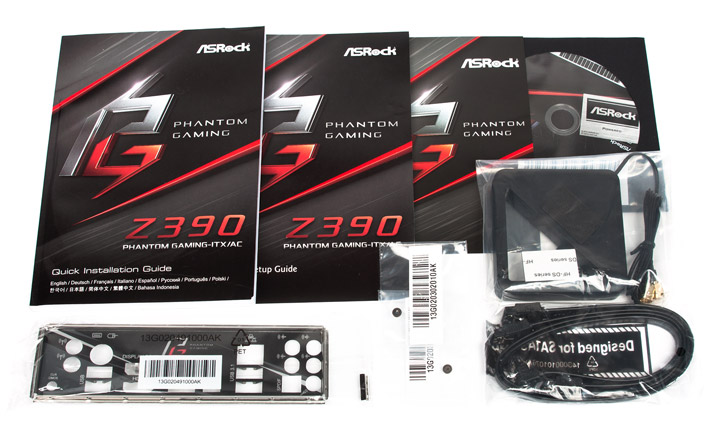

Аксессуары те же, не считая увеличенное число крепёжных винтов под устройства формата M.2:
- многоязычная инструкция по быстрой установке;
- руководство по UEFI и Phantom Gaming Tuning на английском языке;
- открытка с эмблемой серии (присутствует место для марки);
- диск с драйверами и фирменным ПО;
- наклейка с логотипом компании;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
- два крепёжных винта для устройств формата M.2;
- выносная Wi-Fi-антенна, для крепления и фиксации положения задумано использовать двухсторонний скотч (прилагается небольшой кусок, на вспененной основе);
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Внешний вид

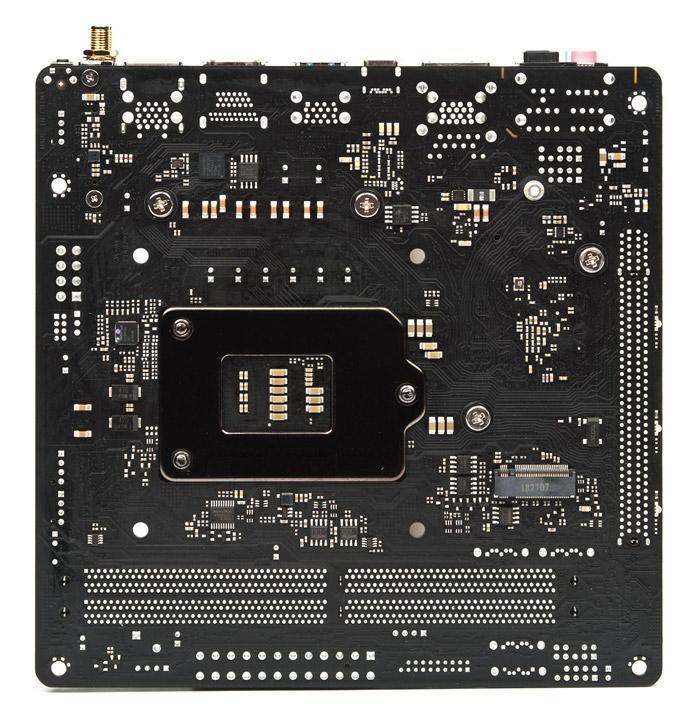

Как и прежде, этот продукт изготовлен для разовой сборки системы, он не включает диагностические или механические элементы вроде переключателей или кнопок, есть лишь одна — для сброса настроек CMOS и находится она на задней панели. Микросхема с прошивкой тоже в единственном числе.

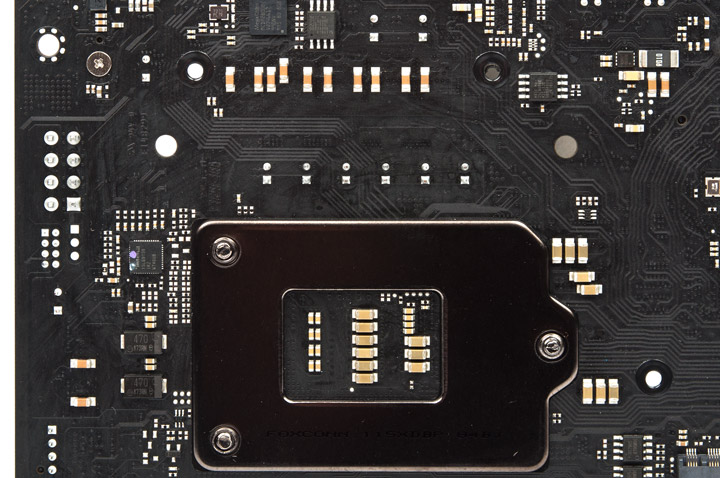

Немалое количество элементов, как и прежде, есть сзади. В области слотов DRAM их стало даже больше, что вызвано переработкой подсистемы питания этого важного узла.
Структура организации подсветки на устройстве осталась без изменений — направленные вниз светодиоды в числе трёх штук.

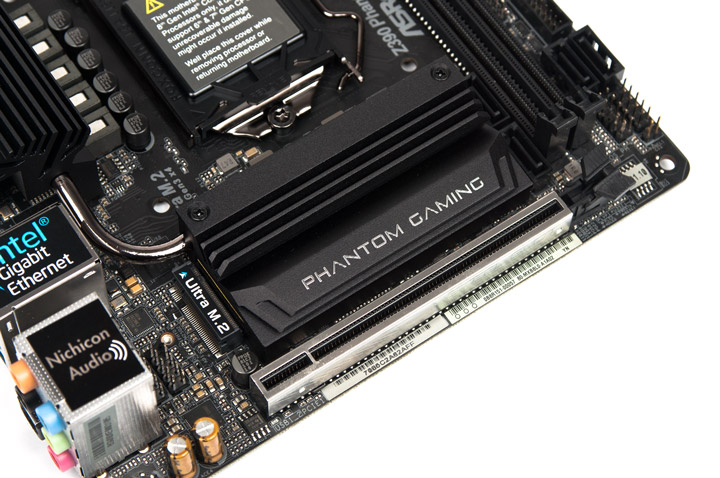

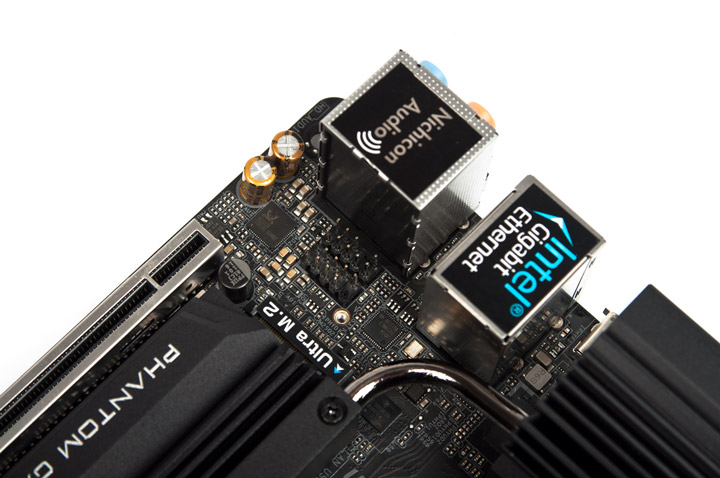

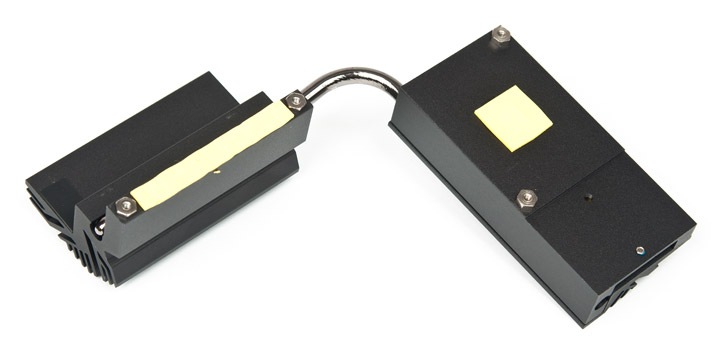

Верхняя часть составного охладителя принимает косвенное участие в общей схеме СО ввиду малой площади соприкосновения, ей заготовлена роль радиатора для устройства M.2.
Прямо с завода тут нанесён термоинтерфейс, а вот нижняя часть является непосредственным охладителем у Intel Z390, к тому же она является второй частью радиатора для силовой подсистемы.

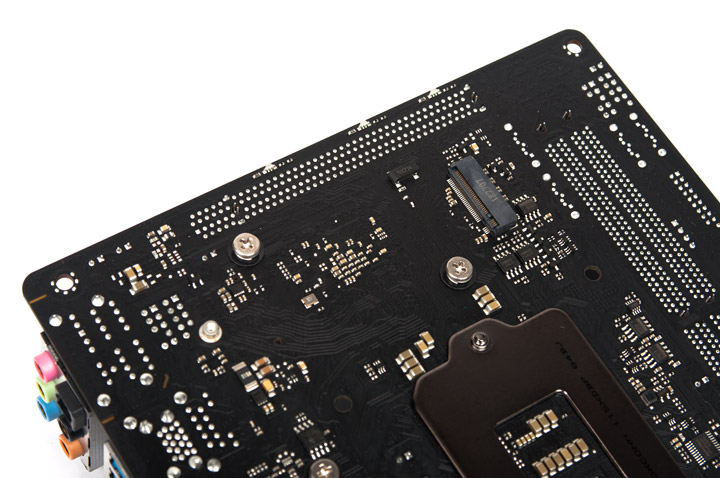

Второй слот находится на обратной стороне изделия. Там можно будет закрепить исключительно устройства типа 2280.

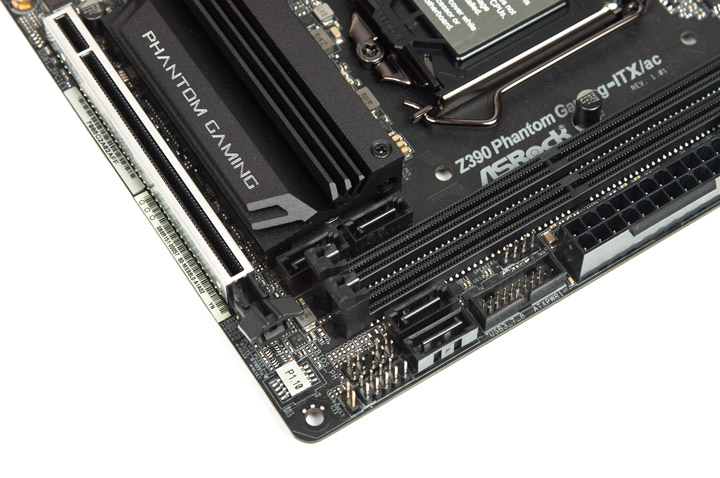

Разработчики учли прошлую ошибку и перенесли стойку под системный динамик из-под видеокарты. Всего осталось четыре гнезда SATA, остальные каналы заведены сразу к слотам M.2. Все стойки поперечного типа. Третье поколение USB обеспечено всего одной — для корпусного кабеля.
Также одна штука заготовлена и для классического типа интерфейса USB 2.0. Под симметричный выход гнезда здесь нет.

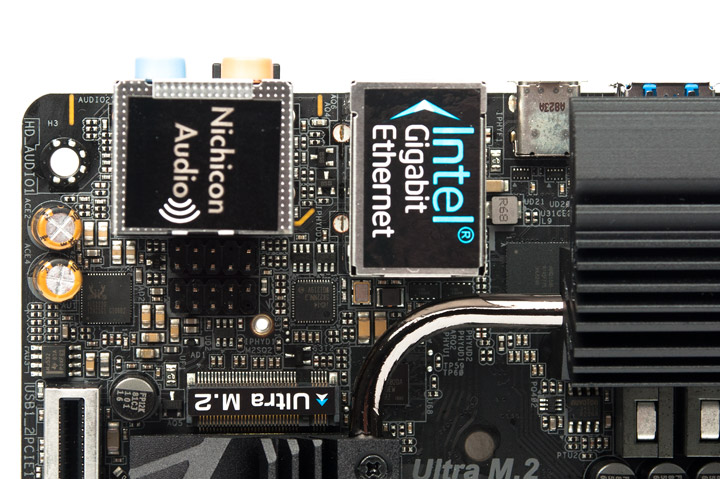

Нашлось место для старшего кодека от Realtek — ALC1220, одного ОУ и пары особых конденсаторов.
Радиатор над силовыми сборками сильно увеличился, его завернули в сторону портов ввода-вывода, но высота всё равно больше привычной, следует проявить бдительность при подборе системы охлаждения ЦП.

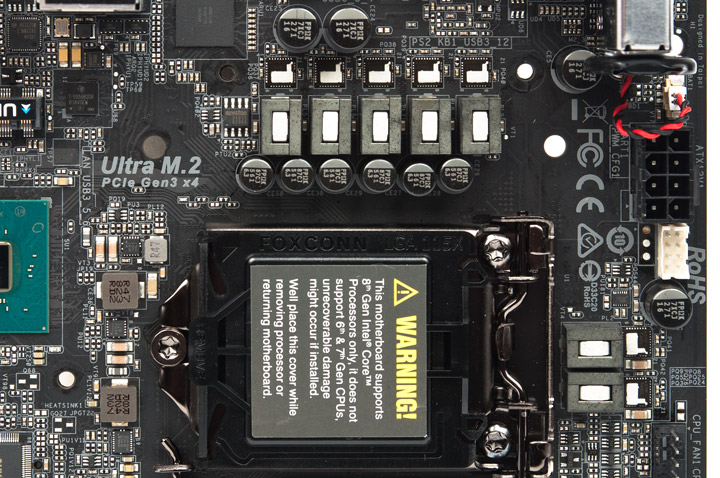

Удивительно или нет, а построение стабилизатора напряжений осталось неизменным! Тот же ISL69138 от Intersil Corporation в роли ШИМ-контроллера, те же сборки ISL99227F того же производителя, их семь штук, схема организации работы — 5+2 «фазы» под нужды ЦП и iGPU. Последняя пара, как и тогда, осталась без радиатора. Сменили набор конденсаторов, теперь установлена шесть штук, рассчитанные на напряжение 6,3 В! Тот же увеличенный срок службы — 12 тысяч часов на предельной рабочей температуре. Для графики установили пару танталовых элементов.
Теперь тепловая трубка находится заметно ближе к эпицентру тепла, таким образом, её присутствие будет намного более оправданным. Отмечу повсеместное использование необычных термопрокладок жёлтого цвета.

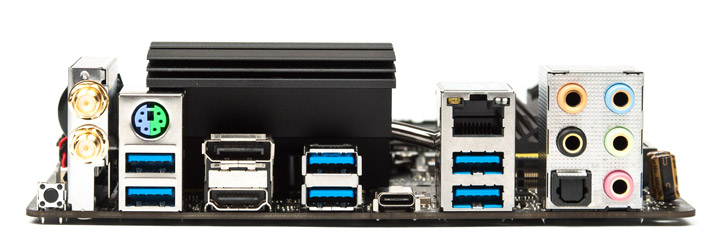

Наполнение задней панели изменилось минимально — выход S/PDIF переместился в стойку к звуковым гнёздам, их, таким образом, с вместо шести стало пять, зато все они подчёркнуто облагорожены позолотой.
