Обзор материнской платы ASRock Z170 Extreme4 для процессоров LGA1151

Сегодня украинский рынок материнских плат насыщен разнообразными решениями на базе Intel Z170, и в среднем ценовом диапазоне нельзя обойти вниманием представителя компании ASRock заряженной серии Extreme с индексом «четыре». Здесь видна забота о подсистеме питания процессора, выполненная с заделом на возможный разгон, и вскоре узнаем, насколько она хороша.

ASRock Z170 Extreme4

Остальной набор возможностей базируется на чипсете, лишь на задней панели есть пара разных гнёзд самого свежего интерфейса USB 3.1 — типов A и С, реализованная посредством ASM1142. Для этой серии характерен сетевой контроллер от Intel, тогда как «игровые» модели Fatal1ty используют Killer от Qualcomm Atheros. В таблице собраны все основные возможности изделия:

Модель ASRock Z170 Extreme4
Официальная страница продукта в Сети asrock.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2800*/2933*/3200*/3600*/3866*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, HDMI, DVI-D
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
8 х 3.1 Gen1 (6 разъёмов на задней панели, Z170)
4 x 2.0 (разъёмов на задней панели нет, Z170)
SATA Express 3 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Purity Sound 3 (7.1, HDA):
Realtek ALC1150
2x Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, кнопки: включения, перезагрузки и сброса настроек CMOS; две независимые микросхемы ПЗУ с UEFI, Thunderbolt header, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, DTS Connect
Цена в рознице, $ $151

Упаковка и комплектация

Коробка большая, внутри плата находится на поддоне из вспененного полиэтилена. Оформление строгое, ошибиться с идентификацией модели невозможно.

ASRock Z170 Extreme4

Ключевые особенности самого продукта и серии в целом размещены на тыльной стороне. Есть фото изделия и таблица с его основными возможностями.

ASRock Z170 Extreme4

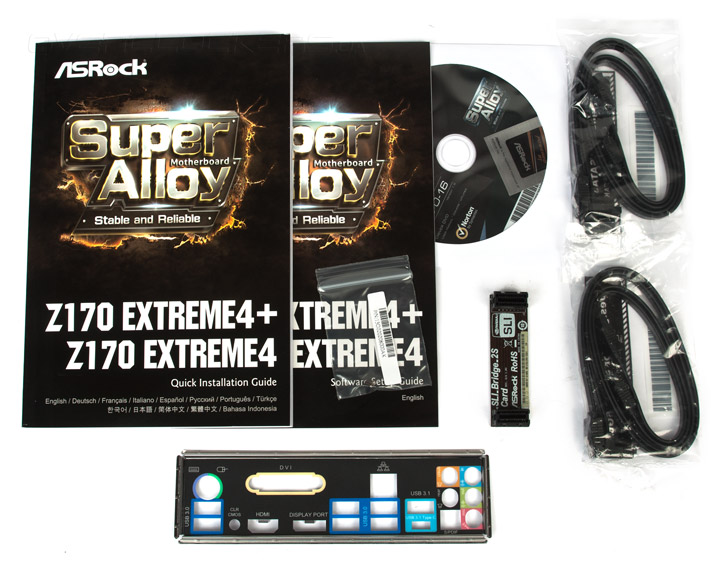

Комплект поставки довольно приятен, это:

  • многоязычная инструкция по быстрой установке;
  • руководство по UEFI и A-Tuning на английском языке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один жёсткий мостик для организации SLI из двух видеокарт;
  • крепёжный винт для устройств формата M.2.
ASRock Z170 Extreme4

Внешний вид

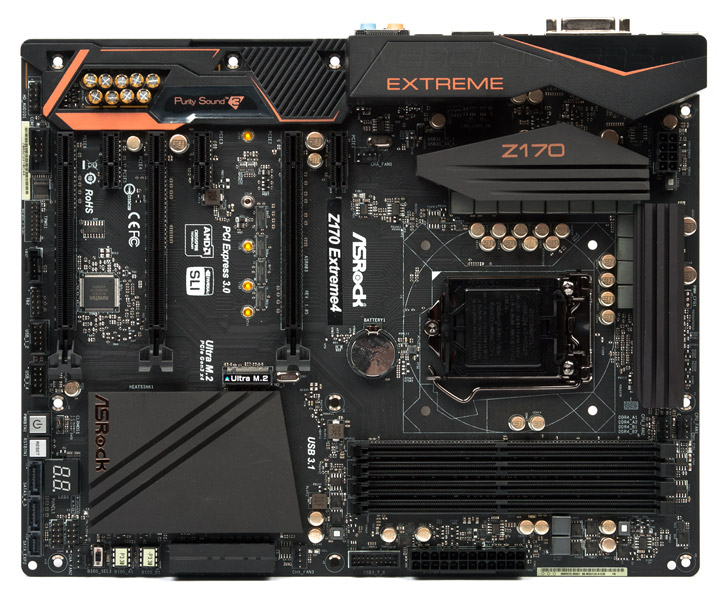

Имеется девять точек крепления, размер платы полностью соответствует стандарту ATX. В наличии индикатор кодов POST, пара микросхем с прошивками и переключатель для работы с ними. Это приятные бонусы для когорты энтузиастов.

ASRock Z170 Extreme4

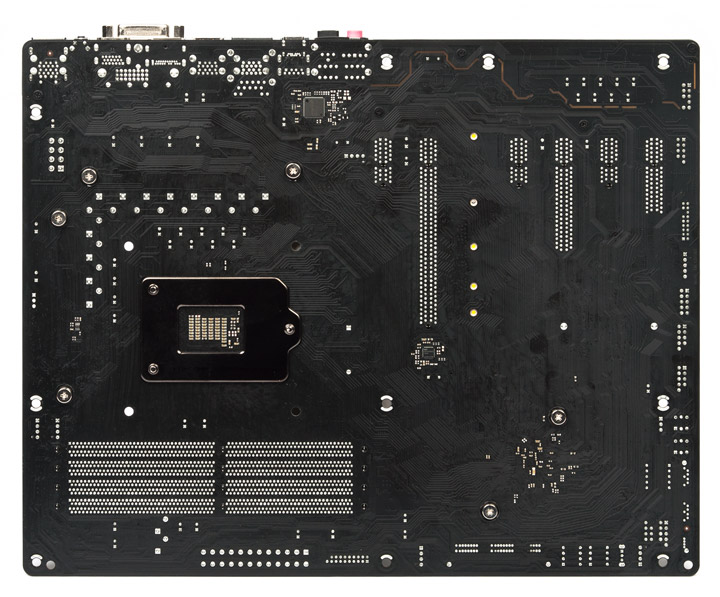

Обратная сторона примечательна размещенными там внешним генератором опорной частоты и адаптером интерфейса USB 3.1.

ASRock Z170 Extreme4

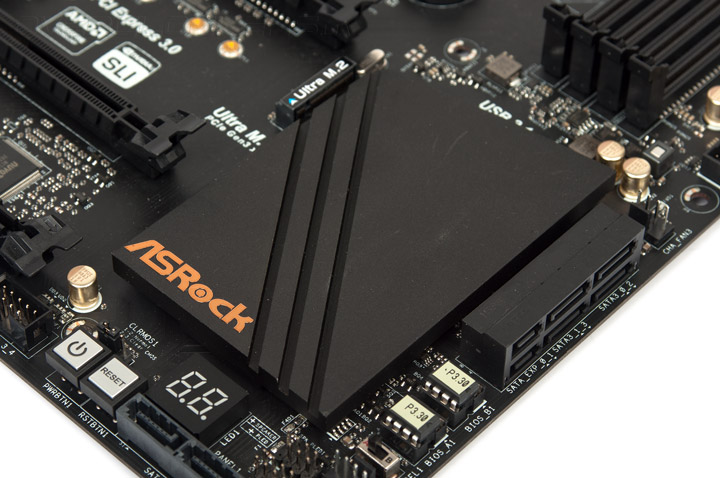

Материала для изготовления охладителя системной логики не пожалели. Радиатор закреплён винтами.

ASRock Z170 Extreme4

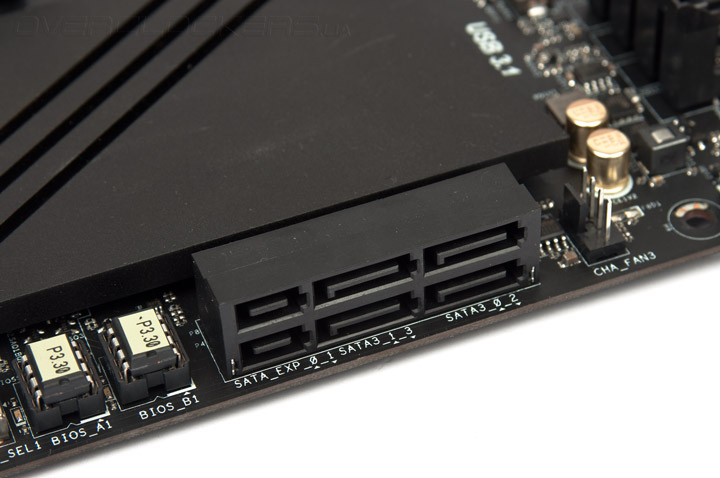

Все выходы SATA собраны в скоростные SATA-E. Два расположены у правого края, они продольного типа. Рядом с ними кроватки с микросхемами UEFI и светодиоды красного цвета. При запуске ПК горит лишь один индикатор, извещая об активной единице.

ASRock Z170 Extreme4

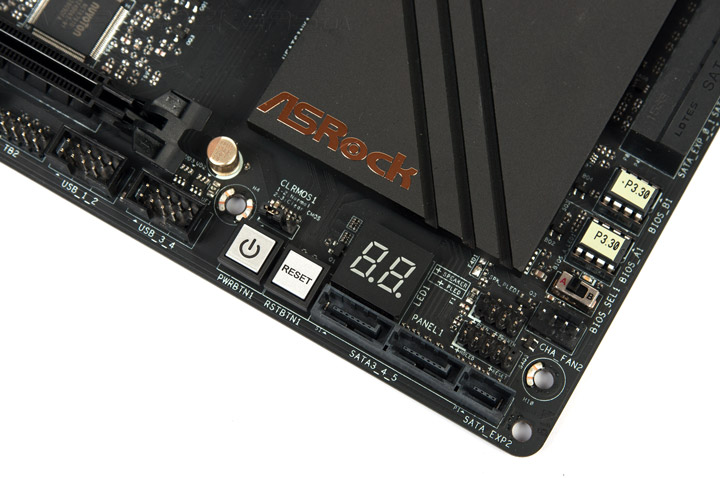

Ближе к углу разместили оставшийся SATA-E, поперечного типа, это будет уместно для тесных корпусов. Тут же есть кнопки, которые подсвечиваются красным цветом, но лишь в момент прохождения инициализации оборудования, равно как и POST-индикатор работает только в этот момент. При запуске операционной системы вся иллюминация отключается.

ASRock Z170 Extreme4

Для нужд корпусных портов USB есть одна колодка третьей версии интерфейса, имеются и две штуки — второй ревизии.

ASRock Z170 Extreme4

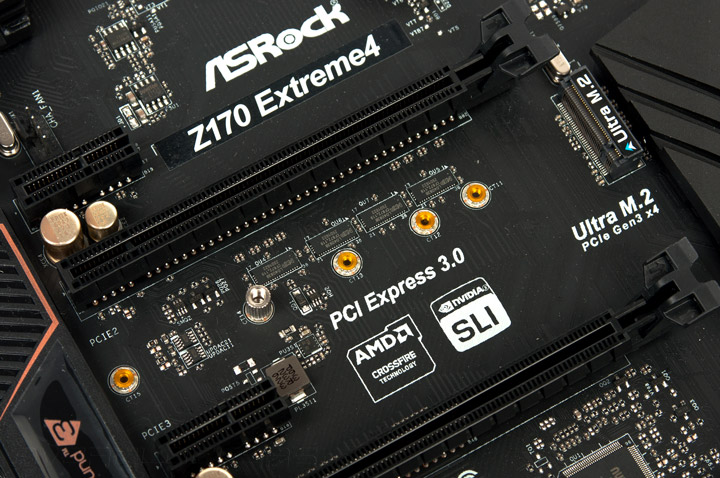

Слотов расширения PCI-E всего шесть. Пара высокоскоростных может поделить между собой 16 линий от ЦП. Даже по количеству ножек заметно — нижнее гнездо имеет всего четыре линии, которые заведены от чипсета. Малогабаритные гнёзда — открытого типа, то есть туда можно подключать разнообразные устройства.

ASRock Z170 Extreme4

Единственный M.2 позволяет произвести коммутацию изделий самых разных размеров.

ASRock Z170 Extreme4

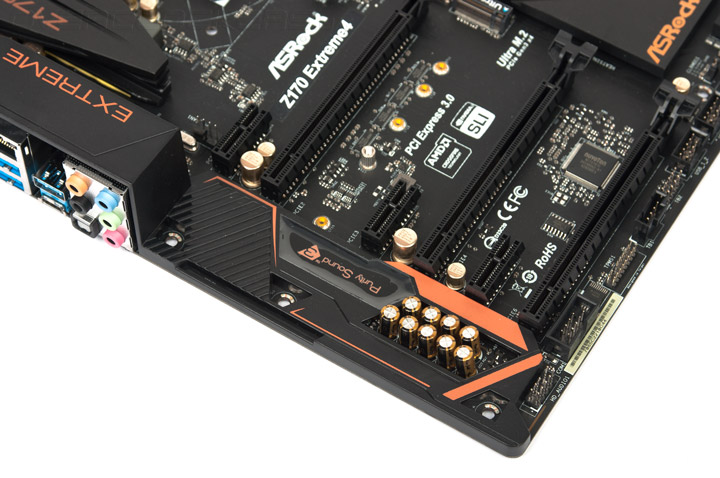

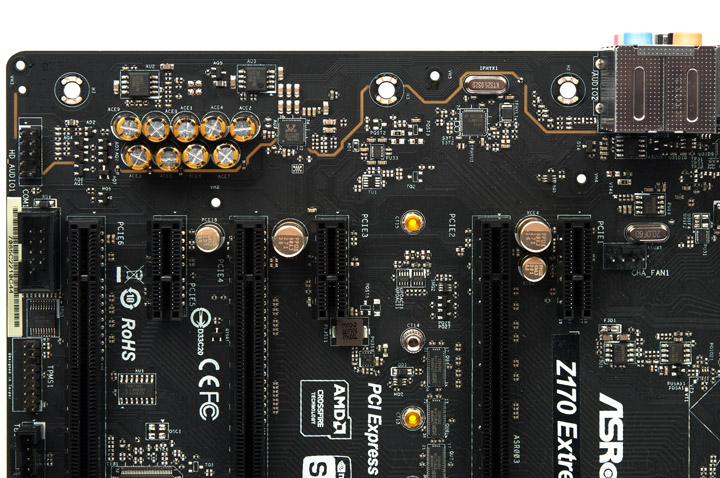

Звуковая система Purity Sound 3 неизменна вот уже на третьей рассмотренной плате ASRock в нашей лаборатории. Подсветки и экранирующих элементов нет. Только кодек и пара операционных усилителей Texas Instruments NE5532.

ASRock Z170 Extreme4

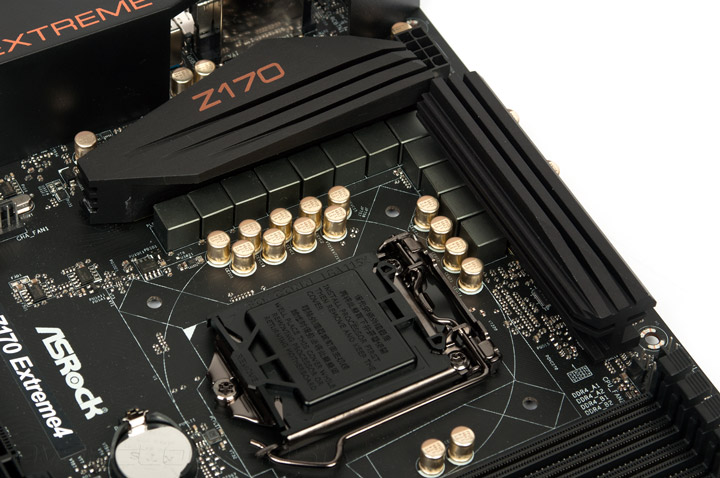

Тепловых трубок в системе охлаждения нет, они достались лишь старшим моделям. На первый взгляд, ничего страшного, но именно в этом продукте их присутствие точно бы не было лишним.

ASRock Z170 Extreme4

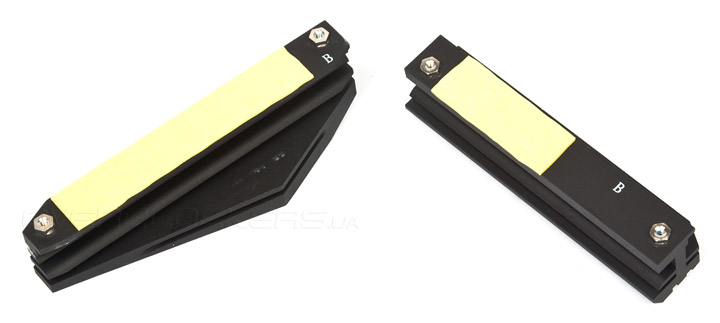

Раздельные две части охладителя, как оказалось, ответственны в точности за разные системы. К самому качеству их исполнения вопросов нет, разве что, маловато рёбер.

ASRock Z170 Extreme4

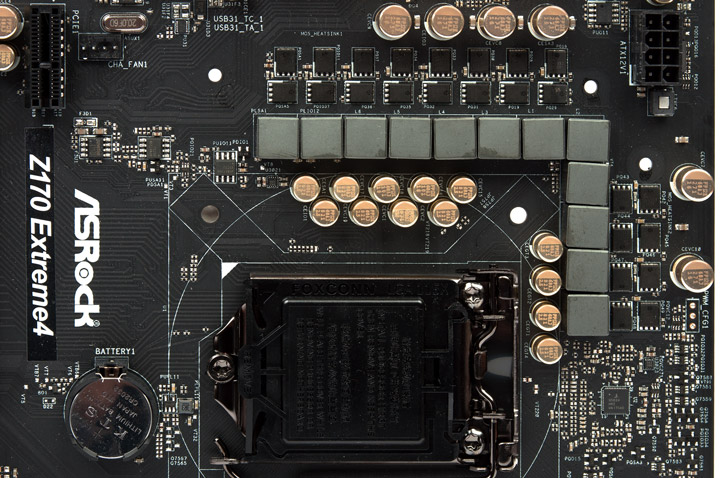

Итак, верхняя по снимку зона — стабилизатор напряжений ЦП, а справа — группа для ГП. Уже без замеров вольтметром — по одной только маркировке — видно: первая пара силовых элементов нужна для нужд CPU SA, вторая — для CPU IO. Остаётся лишь шесть пар в пользу процессорного стабилизатора. Напомню, для всех них предусмотрели цельный радиатор. Сосед справа будет охлаждать четыре канала из схемы интегрированного ГП. ШИМ контроллер такой же, как у Fatal1ty Z170 Gaming K6, это ISL95824 от Intersil Corporation. Он умеет работать по принципу 4+2 фазы, значит, здесь воспользовались не всем потенциалом. Внутри него встроено три драйвера, а ещё два можно найти в исполнении внешних на самой плате, получается, имеет место удвоение силовых элементов. Пара составлена из продукции компании Sinopower — SM4336NSKP и SM4337NSKP (лишь для CPU IO использованы оба последних типа).

ASRock Z170 Extreme4

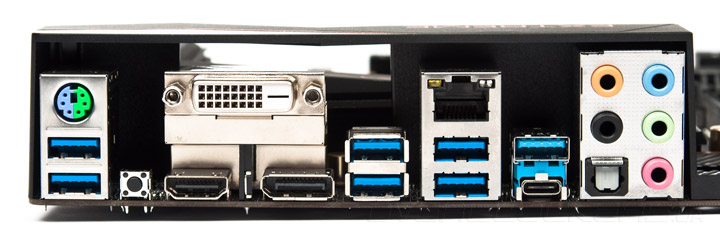

Наполнение задней панели в точности такое же, как у коллеги по цеху рангом выше, — абсолютно современный и весьма исчерпывающий набор портов. Хочу отметить присутствующую здесь кнопку для проведения сброса настроек. Выход HDMI дополнен конвертером уровней сигналов ASM1442.

ASRock Z170 Extreme4
