Обзор и тестирование материнской платы ASRock X570 Phantom Gaming X. Своя игра

Серия продуктов Phantom Gaming у ASRock, как следует из названия, предназначена для аудитории с интересом в сфере игровых развлечений, она заменила некогда свойственную группу товаров Fatal1ty. Высокий числовой индекс прямо указывает на флагманский статус модели. В наличии адаптеры для сетевых подключений в числе трёх штук, сюда вошла и поддержка Wi-Fi шестого поколения. Программным бонусом для звуковой составляющей выступает утилита от Creative. Предусмотрена установка трёх устройств формата M.2 и восьми накопителей c традиционными гнёздами SATA. Процессорные линии PCI Express смогут разделиться между парой полноформатных слотов, а в составе радиатора VRM виднеется тепловая трубка. Не позабыли и про яркую подсветку, но обо всём предметнее речь будет идти дальше.

ASRock X570 Phantom Gaming X

Пользующаяся популярностью модель Taichi в лице изделия с хабом AMD X570 лишена наиболее скоростного проводного сетевого интерфейса и ряда программных бонусов, основа и остальные технические особенности клонированы с нынешней гостьи нашей лаборатории. Основные характеристики в виде таблицы:

Модель ASRock X570 Phantom Gaming X
Официальная страница продукта в Сети asrock.com
Чипсет AMD X570
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133/2400/2667/2933/3200/3466*/3600*/3733*/3800*/3866*/4000*/4133*/4200*/4266*/4300*/4400*/4666+*(OC)
Слоты PCI-E 2 x PCI Express 4.0 x16 (x16+x0, x8+x8) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 4.0 x16 (x4) — X570
2 x PCI Express 4.0 x1 — X570
M.2 1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 3rd Gen CPU
1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 2nd Gen CPU
1 x PCI Express 4.0 x4 (Key M, 2260/2280) — X570
1 x PCI Express 4.0 x4, SATA (Key M, 2230/2242/2260/2280/22110) — X570
Встроенное видеоядро (в APU) Radeon Series: Vega
Видеоразъёмы HDMI 2.0
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 3 х 3.2 Gen2 (2 разъёма на задней панели (1x C))
8 х 3.2 Gen1 (6 разъёмов на задней панели)
5 x 2.0 (разъёмов на задней панели нет)
VR Ready +
Serial ATA 8 x SATA 6 Гбит/с
RAID 0, 1, 10
Встроенный звук Codec — Realtek ALC1220 (7.1, HDA)
Op Amp — Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Realtek Dragon RTL8125AG (2.5 Gigabit Ethernet)
Intel Wi-Fi 6 AX200 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5)
COM
LED Addressable Header 1
LED RGB Header 2
TPM 1x SPI (14 pin), 1x LPC (18 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности 2oz Copper PCB, POST-индикатор, кнопки: Power, Reset, Clear CMOS (2 шт.), BIOS Flashback; Thunderbolt header, комплектация: внешняя антенна Wi-Fi; поддержка: AMD 3-Way CrossFireX, NVIDIA 2-Way SLI, NVIDIA NVLink, Creative Sound Blaster Cinema 5
Цена в рознице, $ 410

Общая идея построения изделий на базе X570 рассматривалась в ходе знакомства с ASUS Prime X570-Pro.

Упаковка и комплектация

Коробка — огромная, есть одна ручка.

ASRock X570 Phantom Gaming X

Детали о продукте — на задней стороне.

ASRock X570 Phantom Gaming X

Комплект поставки:

  • многоязычная инструкция по быстрой установке;
  • руководство по UEFI и Phantom Gaming Tuning на английском языке;
  • открытка с эмблемой серии (присутствует место для марки);
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • три крепёжных винта и две стойки для устройств формата M.2;
  • фирменная отвёртка со съёмным жалом; предусмотрены плоский и крестообразный шлицы (логичнее в нашем случае было бы получить шестигранную, вероятно, произошла ошибка при комплектации на производстве);
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • двойной жёсткий мостик для организации SLI;
  • выносная антенна с возможностью фиксации лишь одного положения.
ASRock X570 Phantom Gaming X

Подставка имеет проклеенную двусторонним скотчем основу (внешняя сторона — с защитной плёнкой); она не магнитная.

ASRock X570 Phantom Gaming X

Внешний вид

Выдержан стандарт ATX, предусмотрены отверстия для монтажа в числе 10 шт. Перед нами модифицированная версия платы (rev. 1.06) с развёрнутой площадкой USB 3.2 Gen2 на 90 градусов с целью исключения конфликтов корпусных кабелей и видеокарт.

ASRock X570 Phantom Gaming X

Тыльная сторона украшена защитной фигурной пластиной.

ASRock X570 Phantom Gaming X

Она прочная, металлическая.

ASRock X570 Phantom Gaming X

Группа светодиодов с линзами, направленными в сторону, распаяна вдоль правой грани устройства.

ASRock X570 Phantom Gaming X

Световой поток смягчает дымчатый пластиковый рассеиватель.

ASRock X570 Phantom Gaming X

Подсветка встроена в накладку над портами ввода-вывода сзади и в противоположной стороне устройства. Оценить её работу можно по официальному промо-ролику.

ASRock X570 Phantom Gaming X

Монолитная «крышка» из толстого слоя алюминиевого сплава крепится на три винта с шестигранной головкой.

ASRock X570 Phantom Gaming X

Тепло к ней при содействии термопрокладок будет передаваться от всех компактных накопителей, а также от радиатора чипсета.

ASRock X570 Phantom Gaming X

Благодаря направляющему штырю и отверстию в радиаторе X570 справа, а также выступам на стойках слева, стыковка пластины с платой проходит уверенно. В случае необходимости монтажа более коротких устройств M.2 в наборе имеется комплект стоек и прижимных винтиков.

ASRock X570 Phantom Gaming X

Теплосъёмник хаба — незатейливая болванка с выточенными вентканалами. Забор воздуха происходит сверху и только. Перекрытие решётки сильно ухудшит температурный режим, может спасти огромная теплоёмкость всей конструкции, но продолжаться это вечно не будет.

ASRock X570 Phantom Gaming X

К среднему посадочному месту M.2 поведены лишь линии PCI-E, сверху и снизу рассчитывать можно и на SATA.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Классических слотов SATA — 8 шт., все — продольные.

ASRock X570 Phantom Gaming X

Площадки USB для корпусных кабелей: 2.0 — 2 шт., 3.2 Gen1 — 1 шт., 3.2 Gen2 — 1 шт. Все они поперечные.

ASRock X570 Phantom Gaming X

Нижнее экранированное гнездо PCI-E x16 снабжено четырьмя линиями скоростного интерфейса от хаба. Звуковая подсистема имеет пластиковую накладку, металлические экранирующие конструкции отсутствуют. В угоду имиджевой идеи, ОУ перенесён на обратную сторону, что встречается крайне редко.

ASRock X570 Phantom Gaming X

Кнопки включения и перезагрузки, а также индикатор кодов POST имеют активную подсветку красного цвета, после загрузки операционной системы она отключается. Рядом имеется миниатюрная кнопка для проведения сброса настроек.

ASRock X570 Phantom Gaming X

Удалённость сокета от верхнего PCI-E x16, высота радиаторов и «козырька» — не сулят проблем совместимости с габаритными охлаждающими конструкциями, во всяком случае, на первый взгляд.

ASRock X570 Phantom Gaming X

ШИМ-контроллер — семиканальный ISL69147 (Renesas Electronics). Сзади есть семь удвоителей ISL6617A (от той же компании). Шесть фаз (12 каналов) необходимы для стабилизации CPU Voltage, одна фаза (два канала) предназначена для SOC Voltage. Распаяны 12+2=14 сборок SiC634 (Vishay Intertechnology).

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Винтовой прижим и достаточные площади термопрокладок обеспечат полноценный контакт радиаторов с хабом и транзисторами.

ASRock X570 Phantom Gaming X

Сзади есть всё, что душе угодно, одна из кнопок запустит процедуру обновления прошивки, другая нужна для сброса настроек. В наличии единственный видеовыход — HDMI 2.0, у ряда прямых конкурентов по рыночному сегменту они и вовсе исключены как класс.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Возможности UEFI

Instant Flash я использовал для обновления микрокода.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

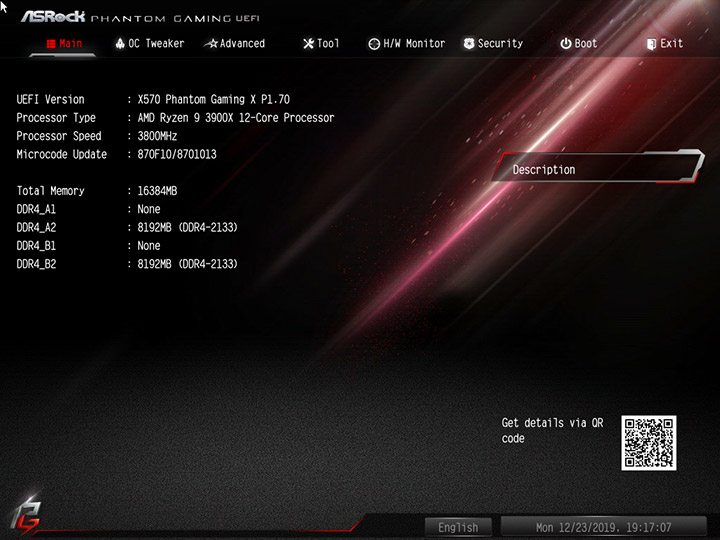

Main — страница с ключевыми сведениями о работе узлов ПК.

ASRock X570 Phantom Gaming X

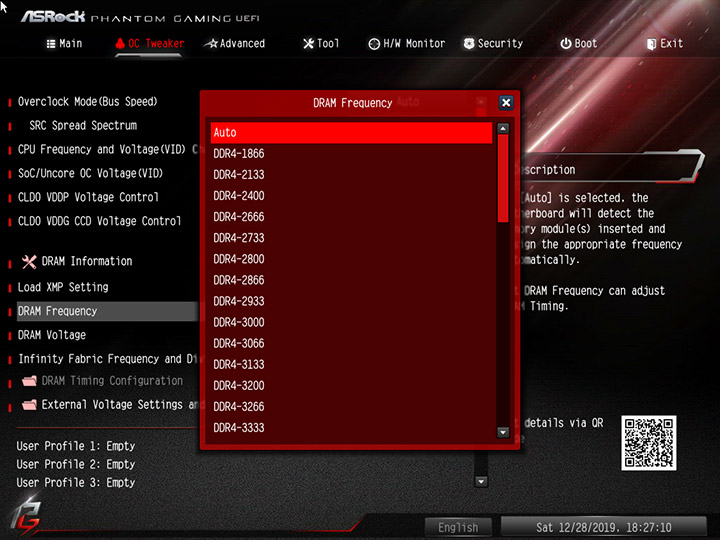

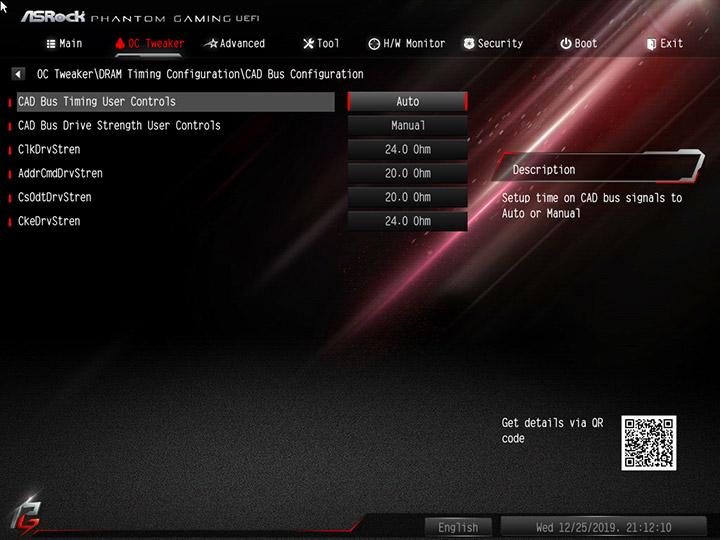

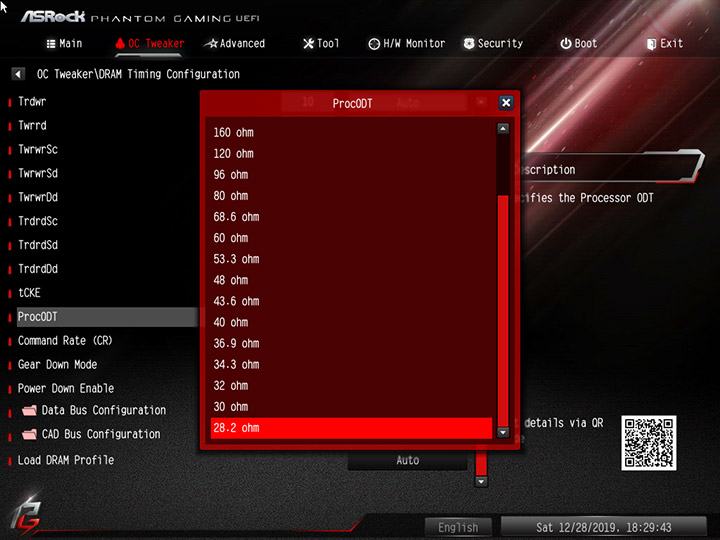

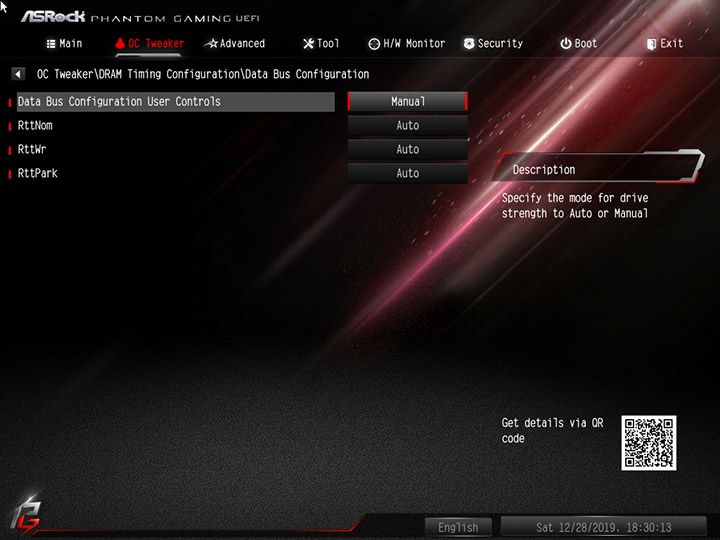

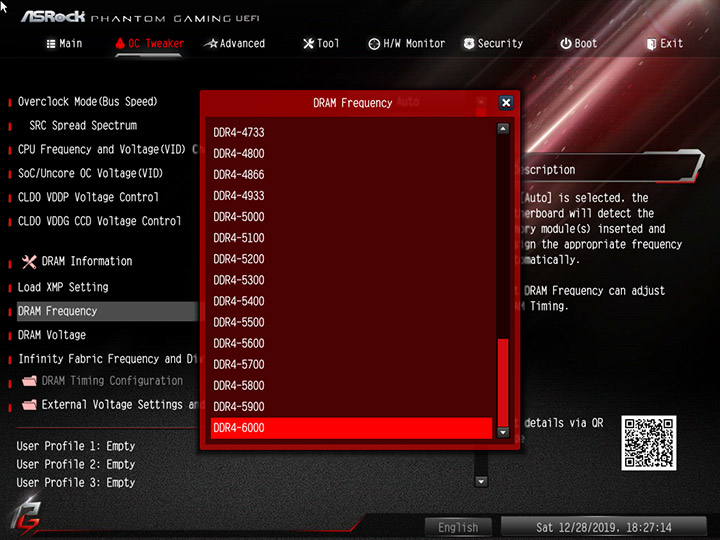

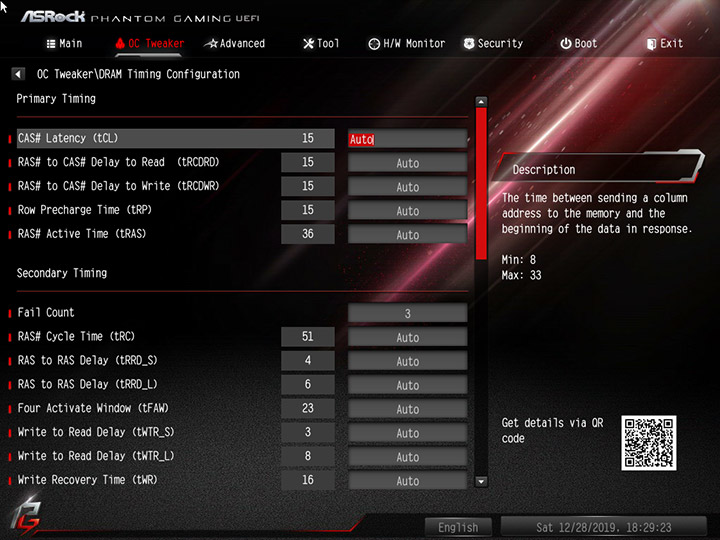

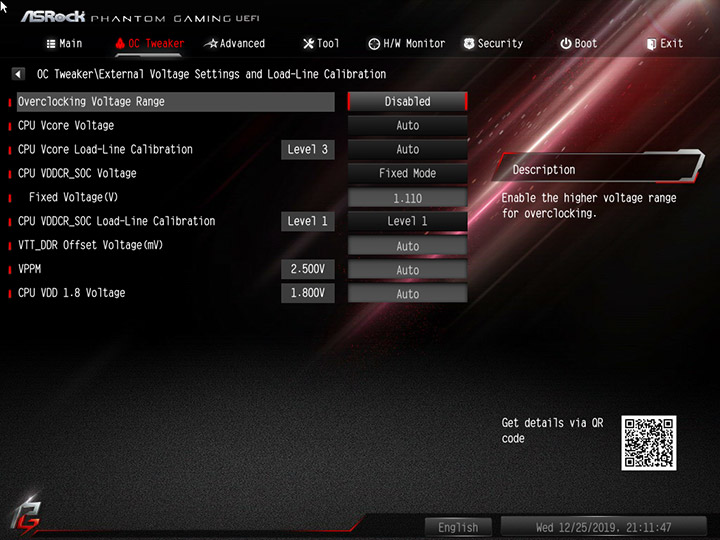

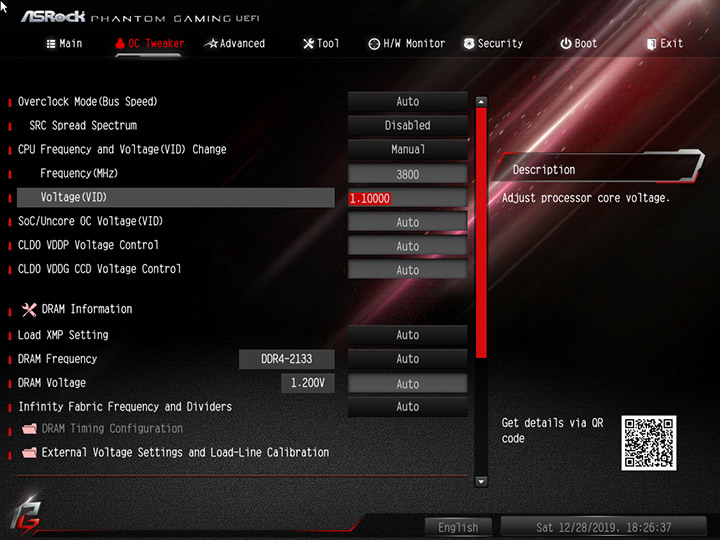

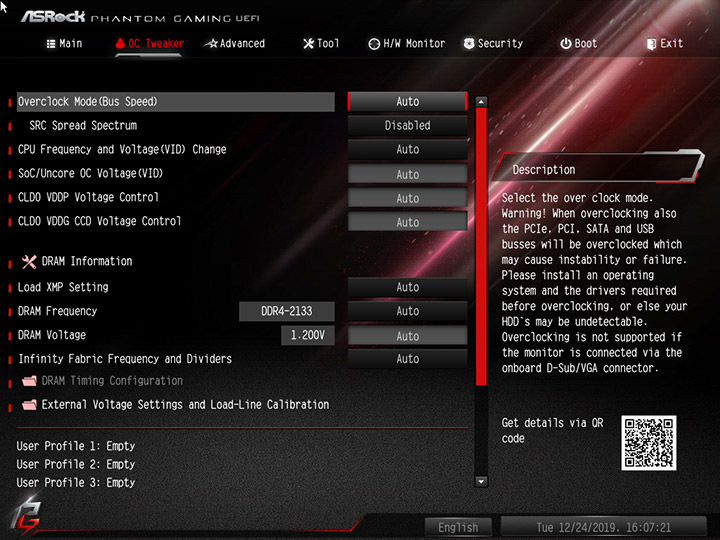

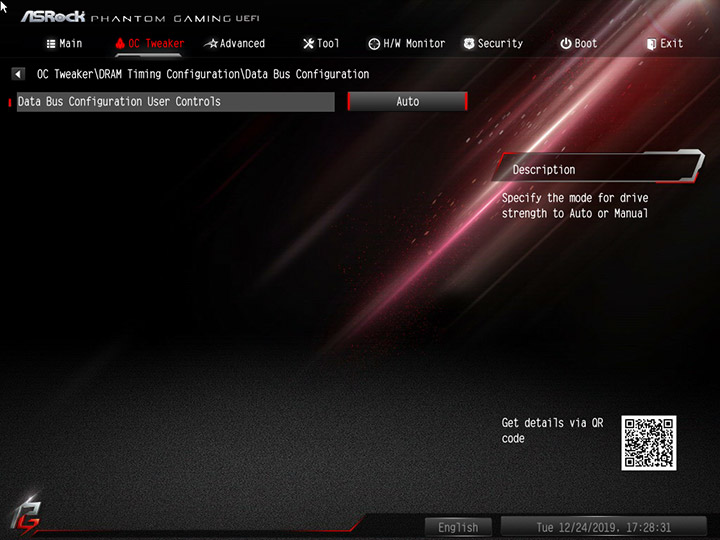

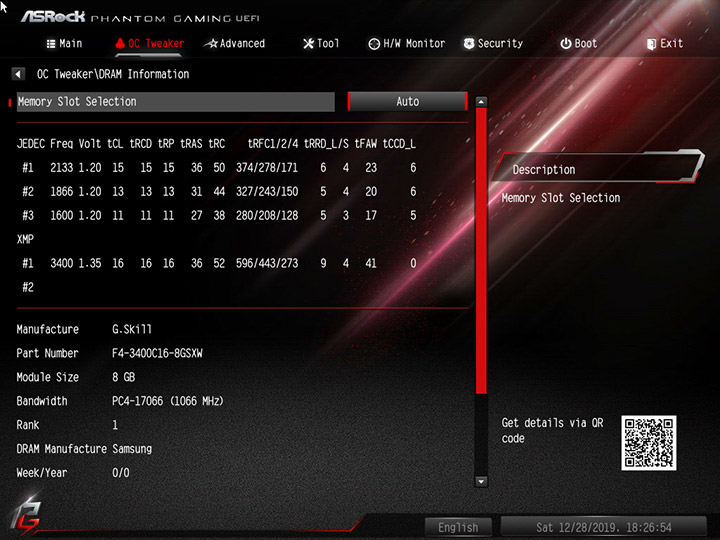

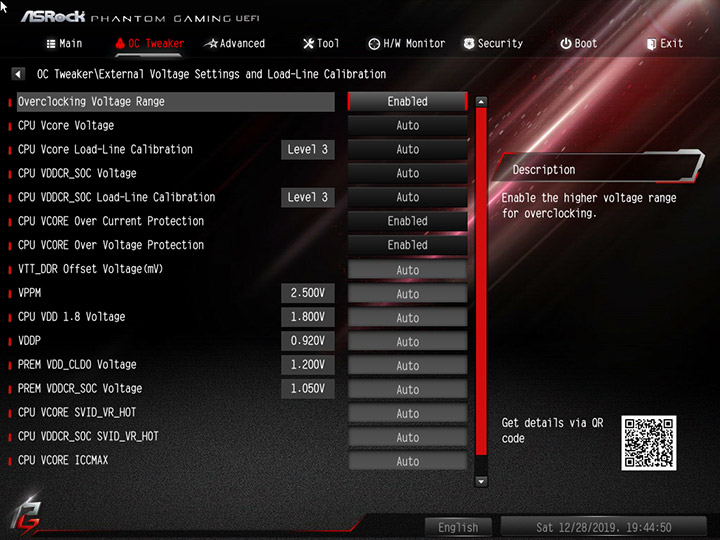

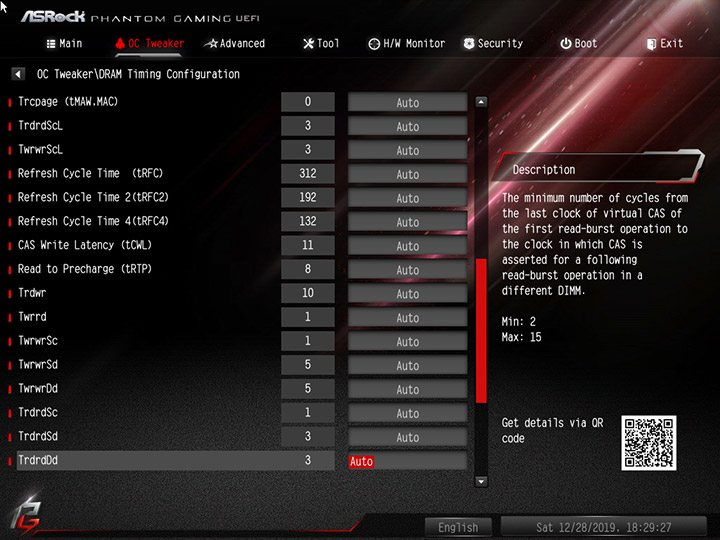

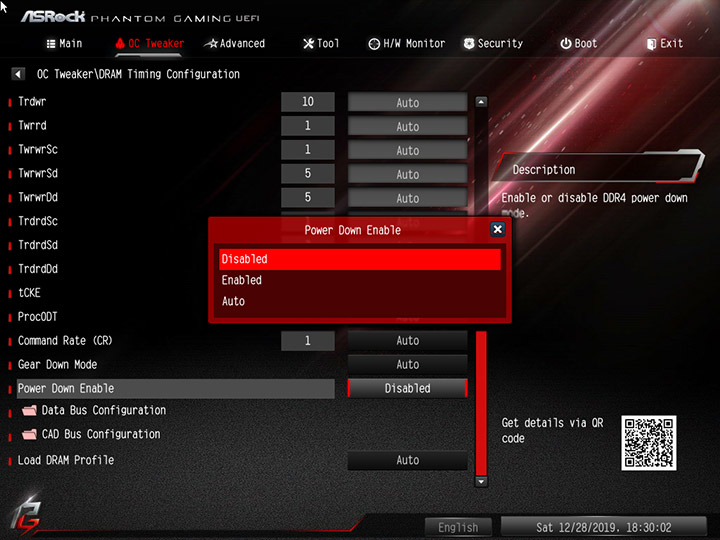

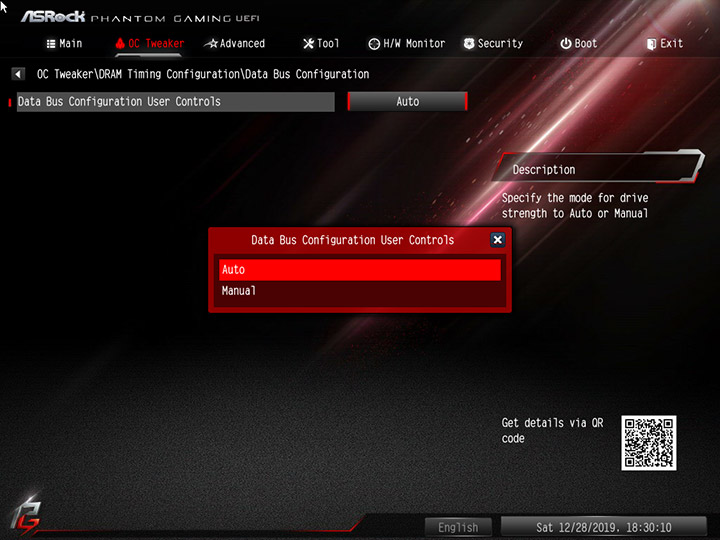

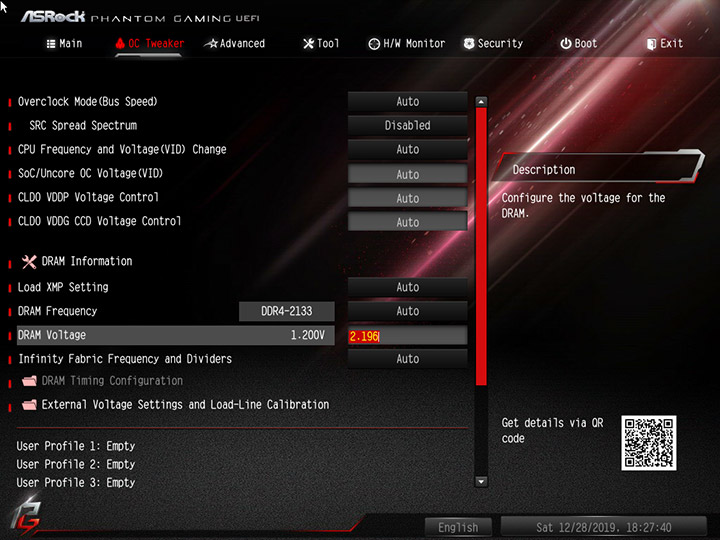

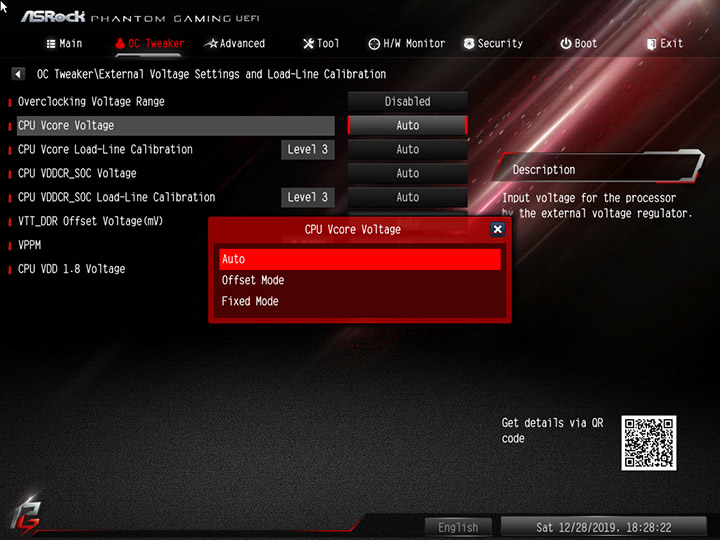

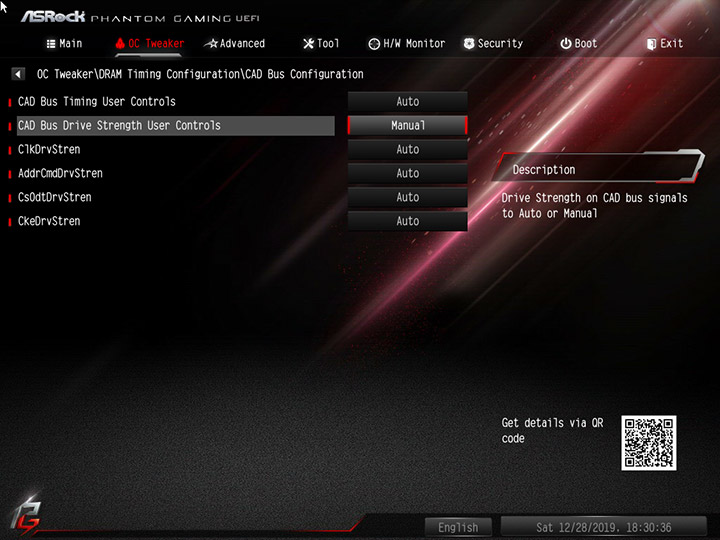

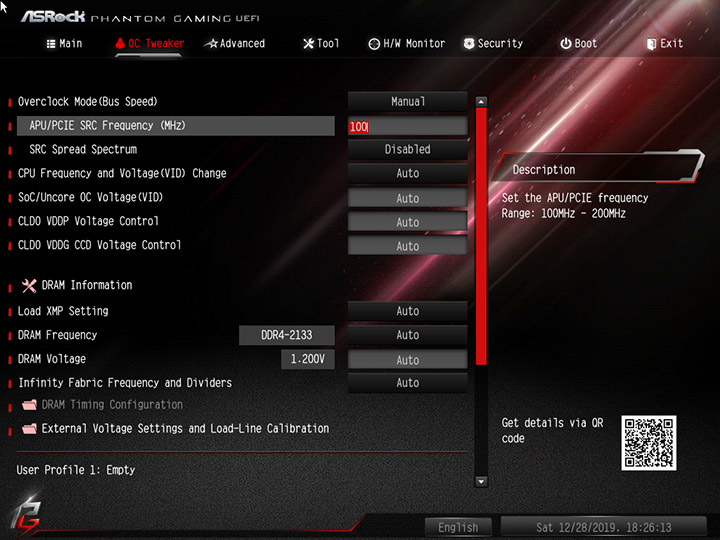

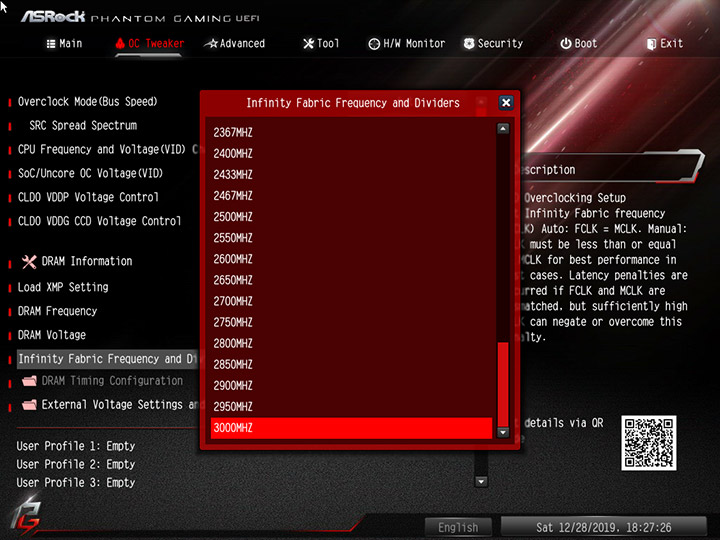

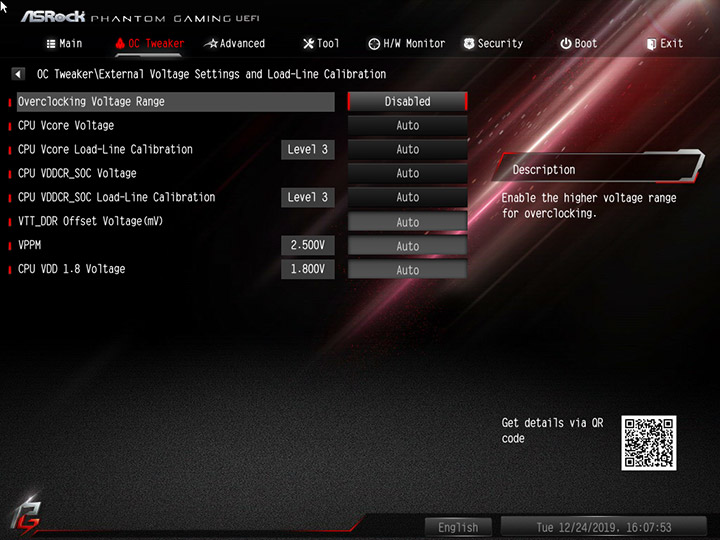

OC Tweaker — рубрика для оверклокинга. Здесь выставляются уровни напряжений, профили LLC, множители, частота и прочие тонкости. Внизу размещён блок с механизмами хранения конфигурации системы.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

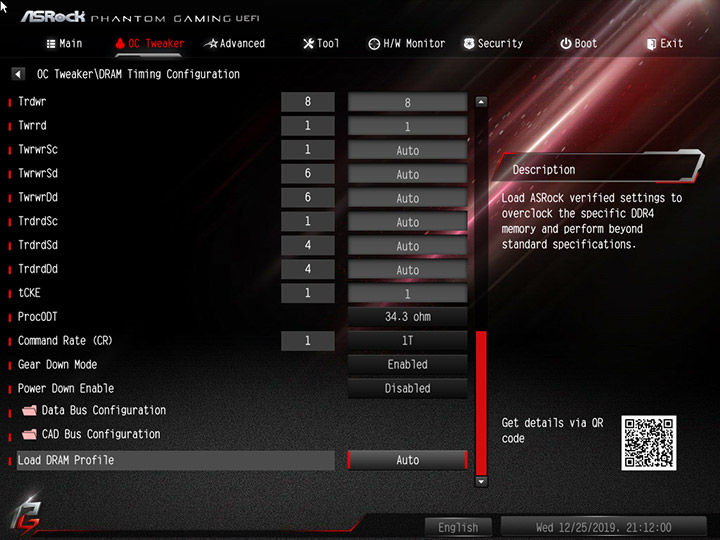

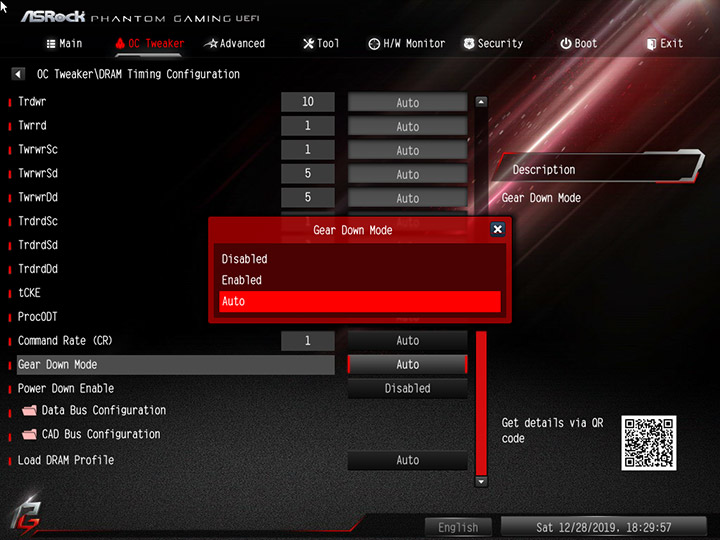

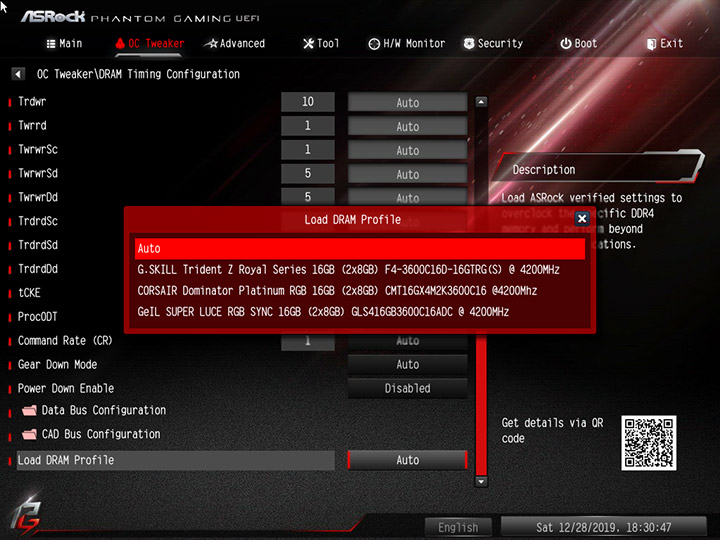

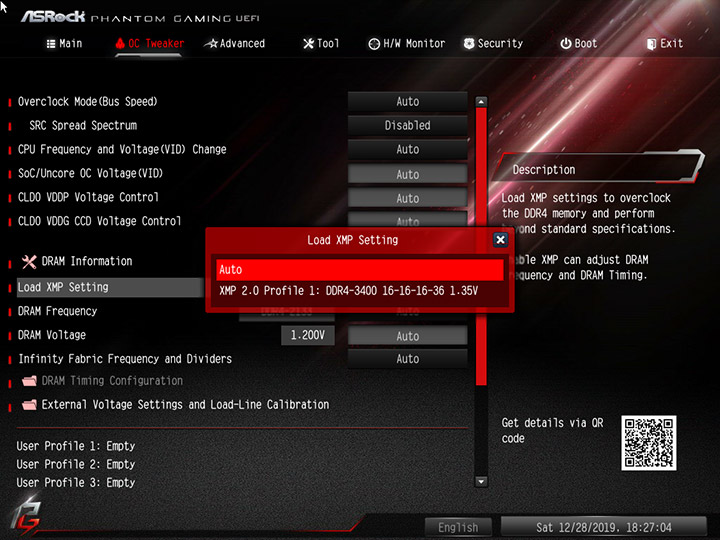

Load DRAM Profile содержит три набора для разгона комплекта из двух модулей по 8 ГБ до 4200 МГц. Для своих экспериментов с оперативной памятью есть множество необходимых пунктов меню.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Таблица с наиболее важными переменными:

Параметр Диапазон регулировки Шаг
APU/PCIE SRC Frequency (MHz) 100–200 1
CPU Frequency (МГц) 2200–6300 25
CPU Vcore Load-Line Calibration Auto/Level 1…5 1
CPU Vcore Fixed Voltage (В) 0,9–1,6 0,005
CPU Vcore Offset Voltage (мВ) –420…+1000 5
CPU VDDCR_SOC Load-Line Calibration Auto/Level 1…5 1
CPU VDDCR_SOC Fixed Voltage (В) 0,9–1,6 0,005
CPU VDDCR_SOC Offset Voltage (мВ) –500…+1000 5
FCLK Frequency (МГц) 667–1333
1367–2500
2550–3000
133,33
33,33
50
DRAM Frequency (МГц) 1866–2666
2733–5000
5100–6000
266,7
66,7
100
DRAM Voltage (B) 1,002–2,196 0,006
CPU VDD 1.8 Voltage (В) 1,7–2,5 0,05
PREM VDDCR_SOC Voltage (В) 1,0–1,2 0,005
PREM VDD_CLDO Voltage (В) 1,15–1,35 0,01

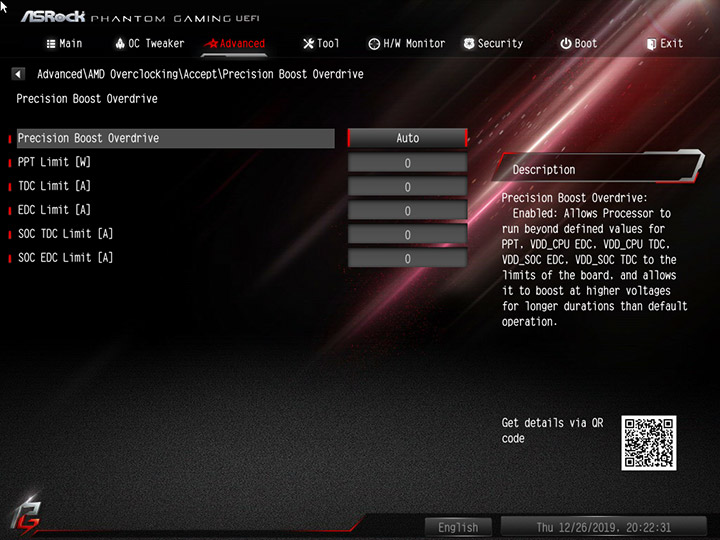

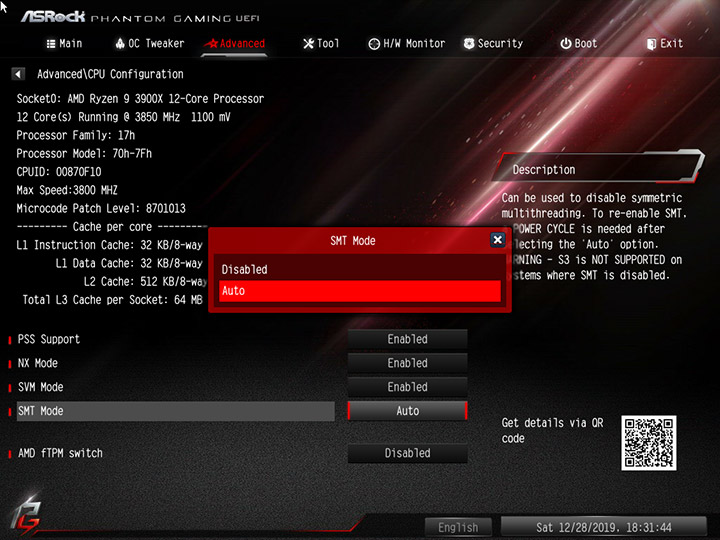

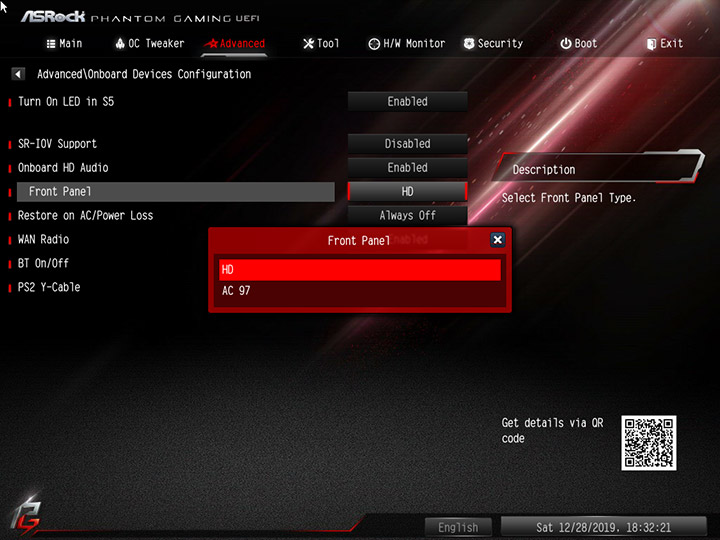

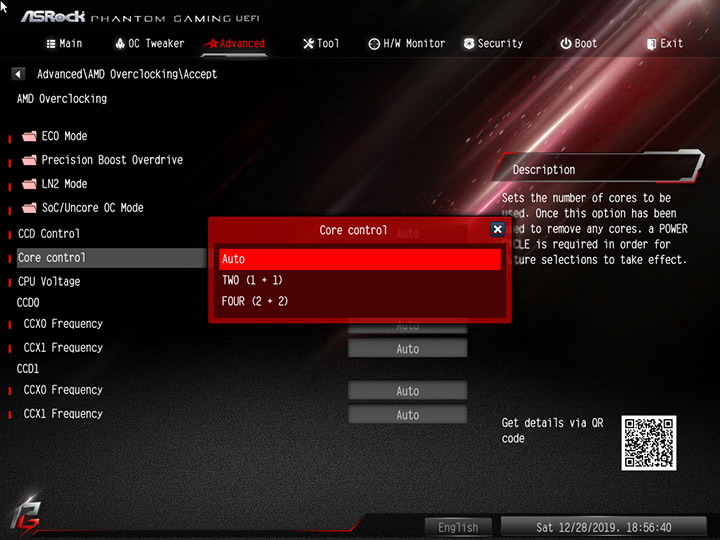

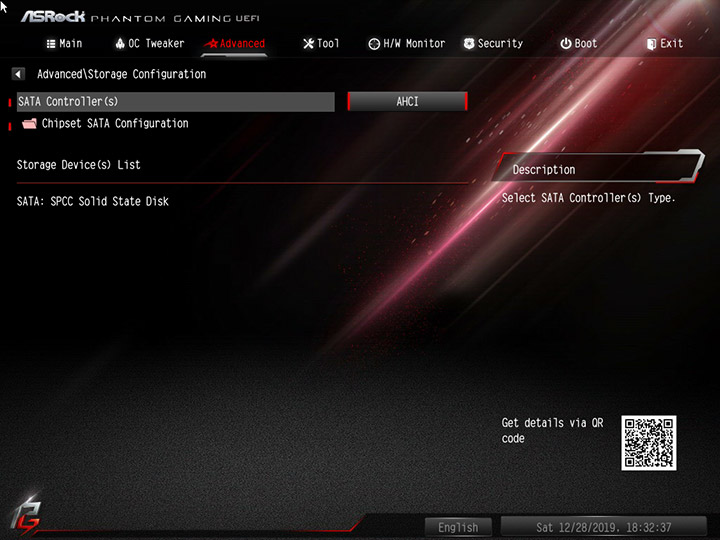

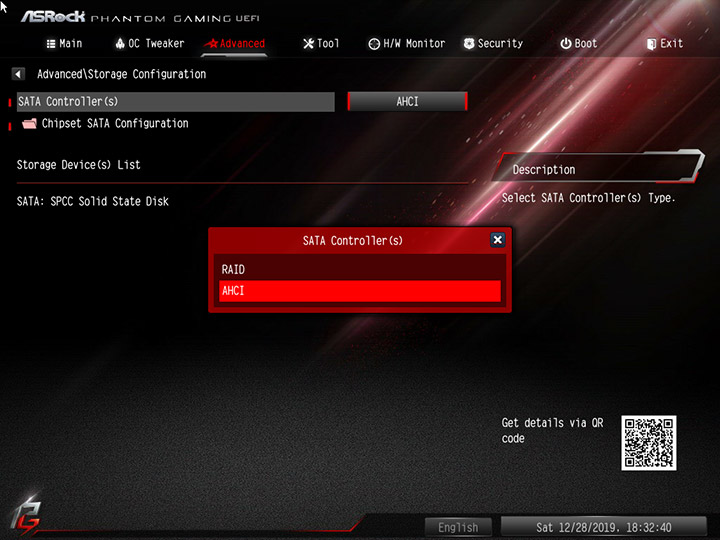

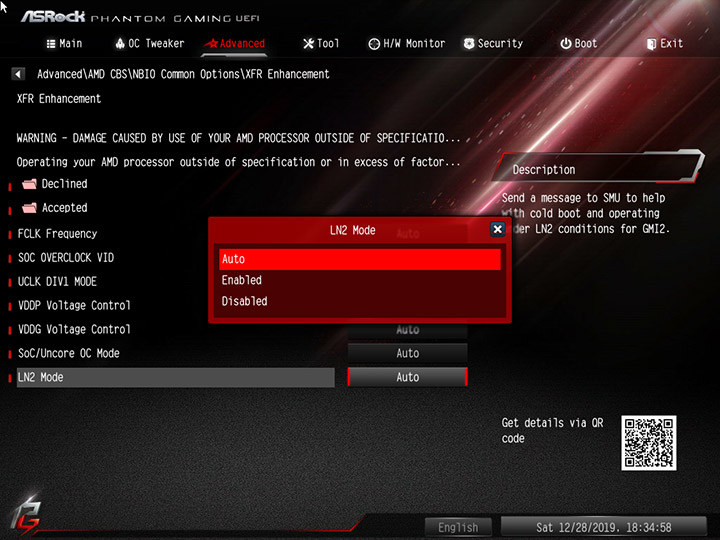

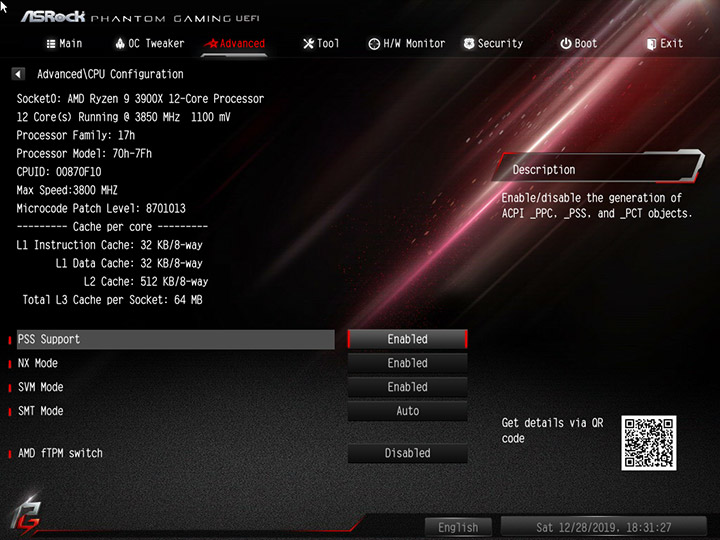

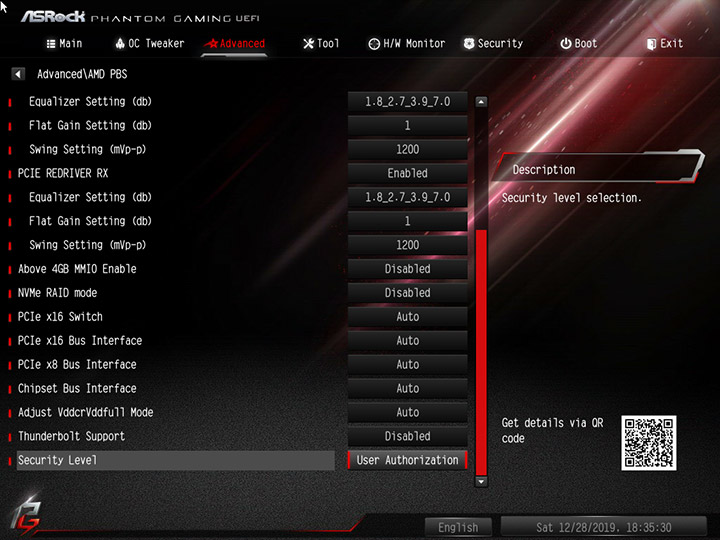

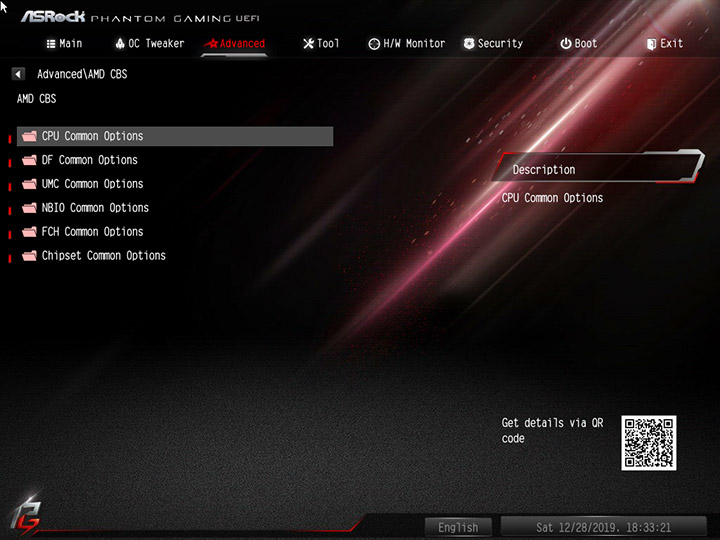

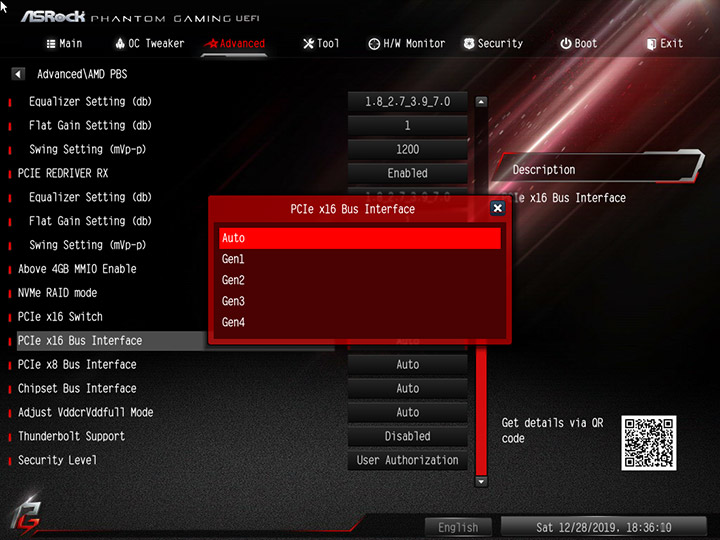

Управление остальными компонентами сосредоточено в Advanced.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

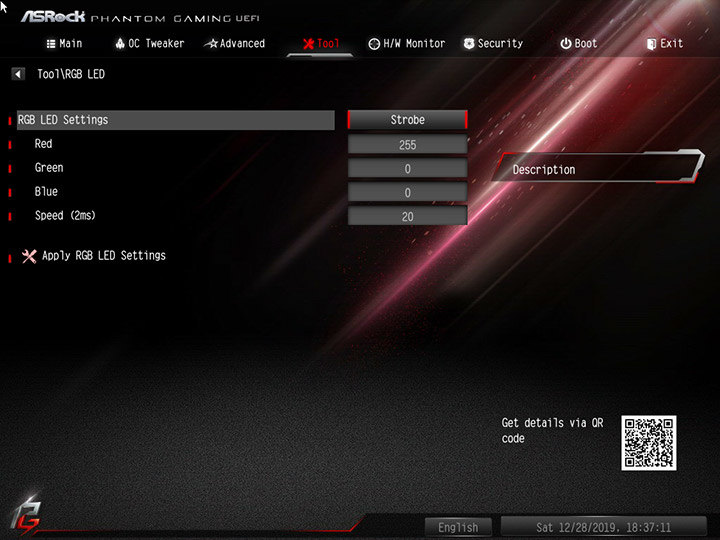

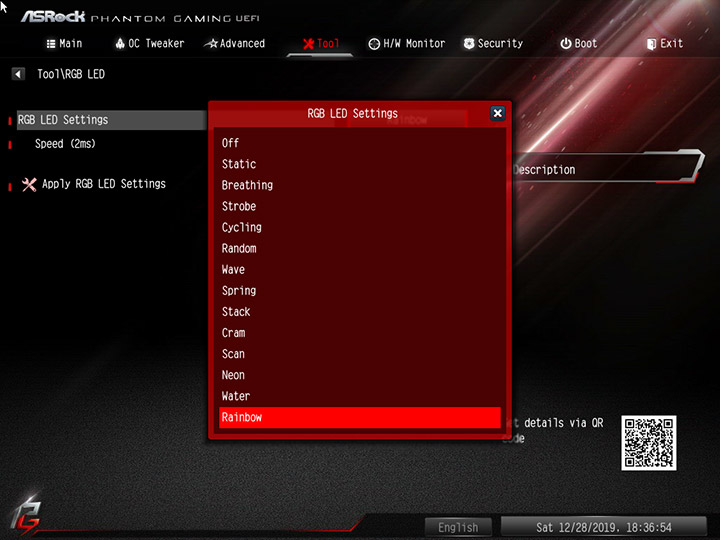

Страница Tool может предложить упрощённый механизм контроля за системой подсветки, более глубокая проработка функций выполнена в фирменном ПО.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

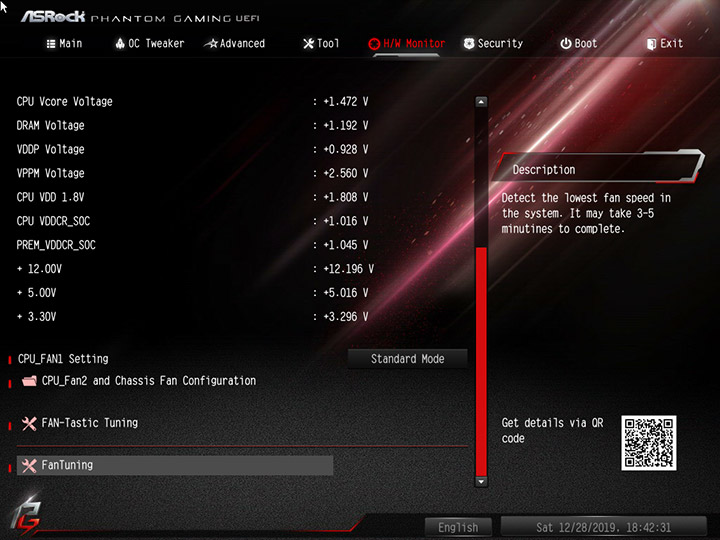

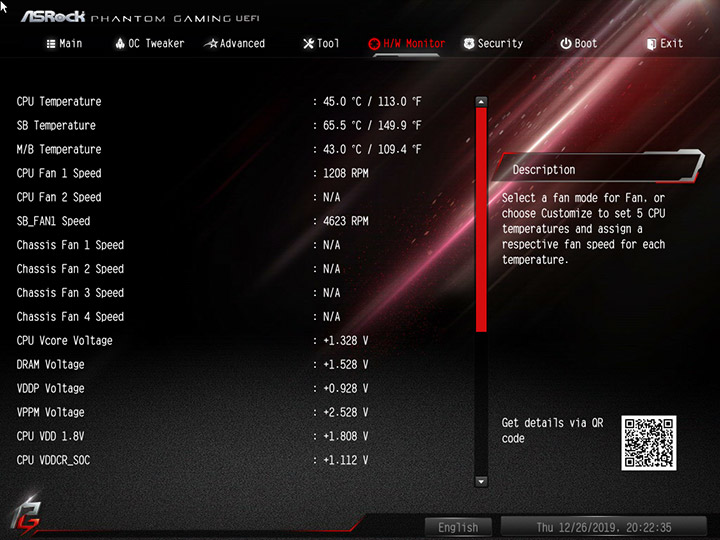

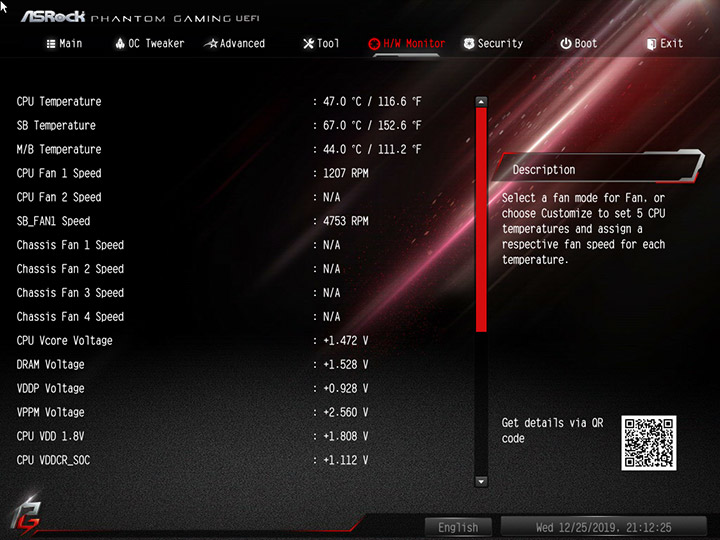

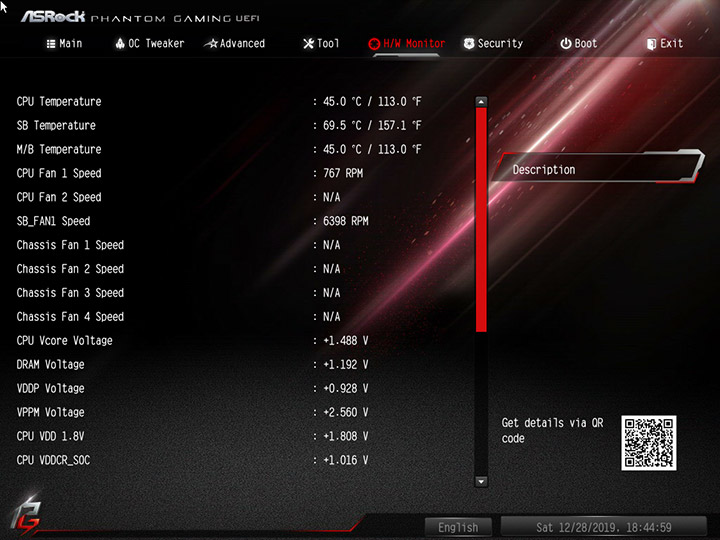

H/W Monitor оснащён множеством величин, в основном представлены различные напряжения, температурных параметров всего три.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

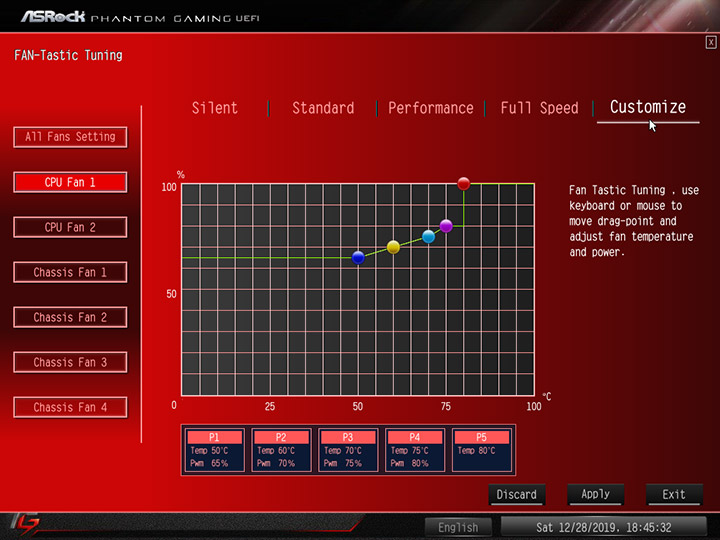

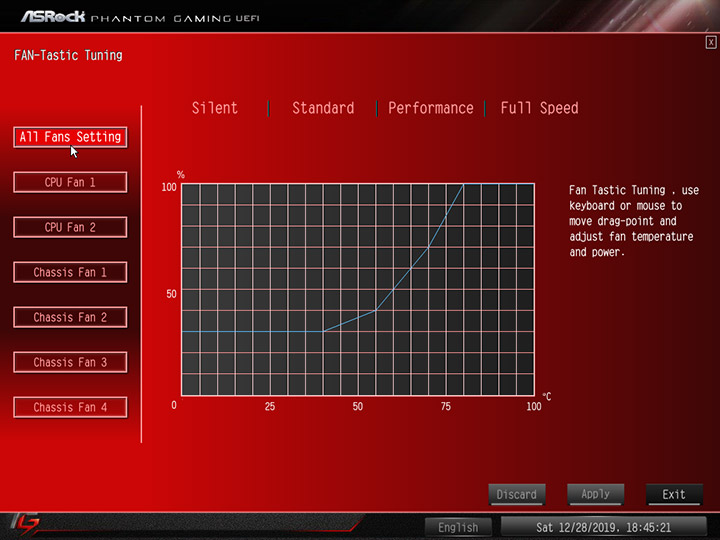

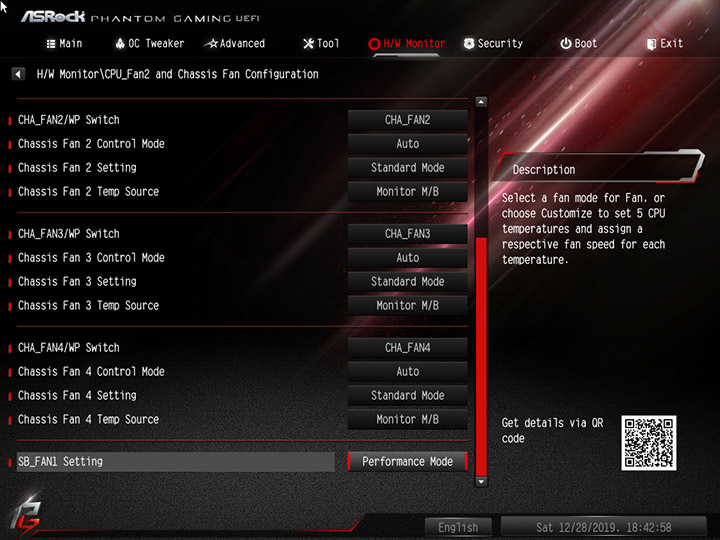

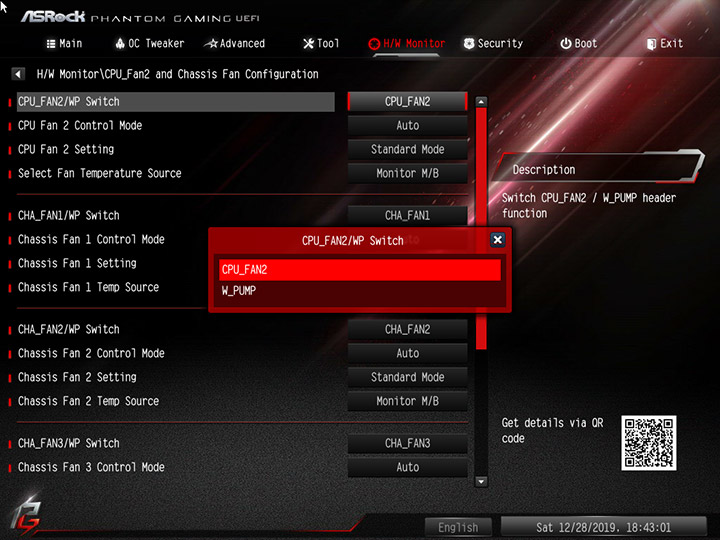

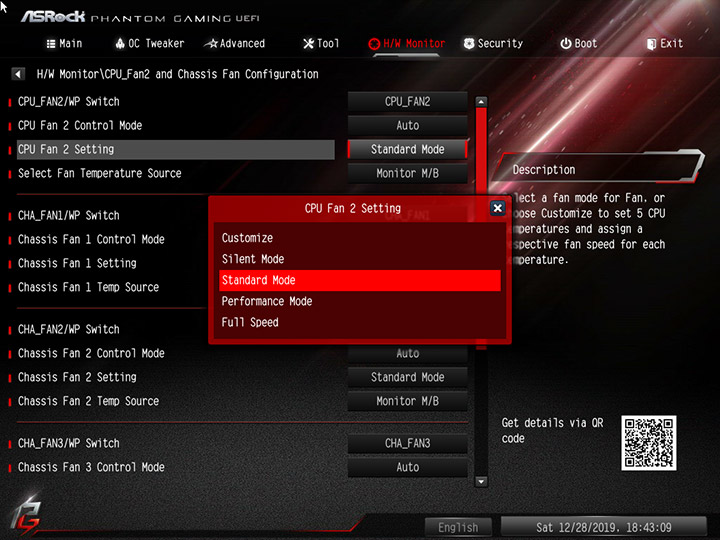

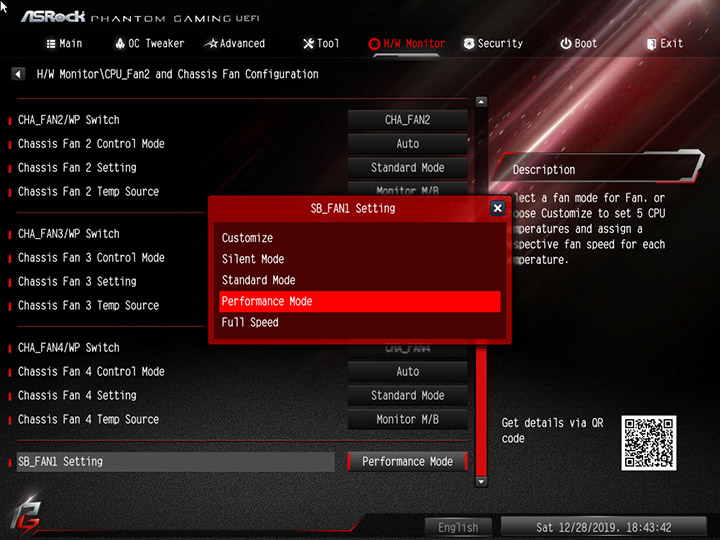

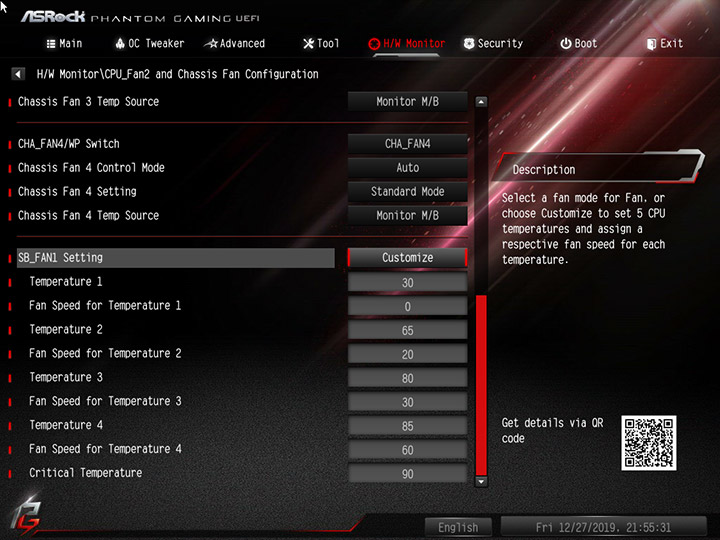

Переключение способа управления частотой вращения вентиляторов или помп предусмотрено на всех пяти площадках, нет вариантов только для CPU_FAN1, здесь предопределённый вариант с ШИМ. SB_FAN1 означает управление работой вентилятора на хабе; доступны как готовые профили, так и механизм по собственному составлению сценария замедления крыльчатки. Он явно пригодится, учитывая рекордные 6400 об/мин в роли максимальных чисел. FAN-Tastic Tuning — интерактивный способ работы, здесь нет охладителя хаба. Провести калибровку устройств с целью поиска минимального рабочего порога сможет мастер FanTuning.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

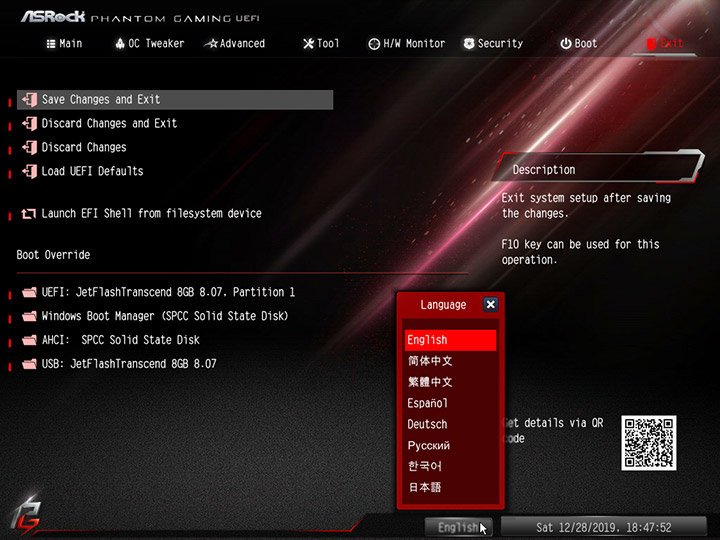

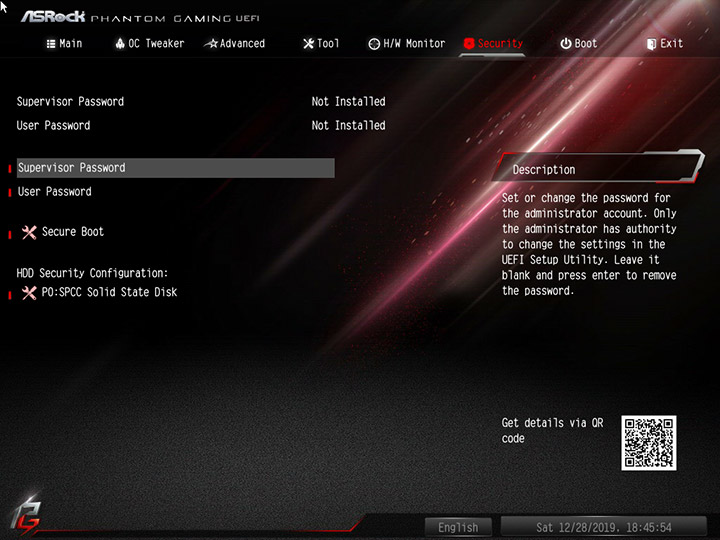

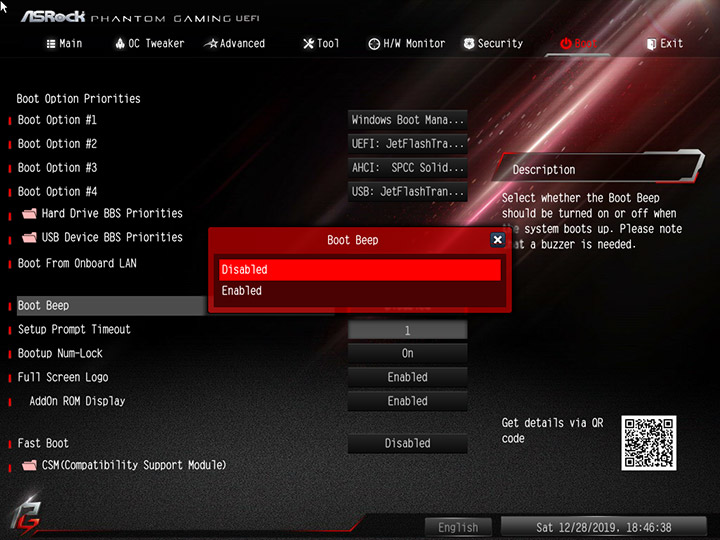

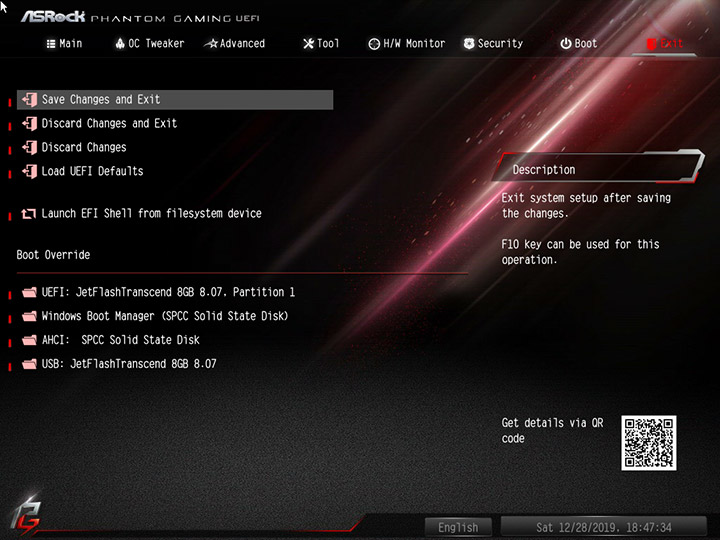

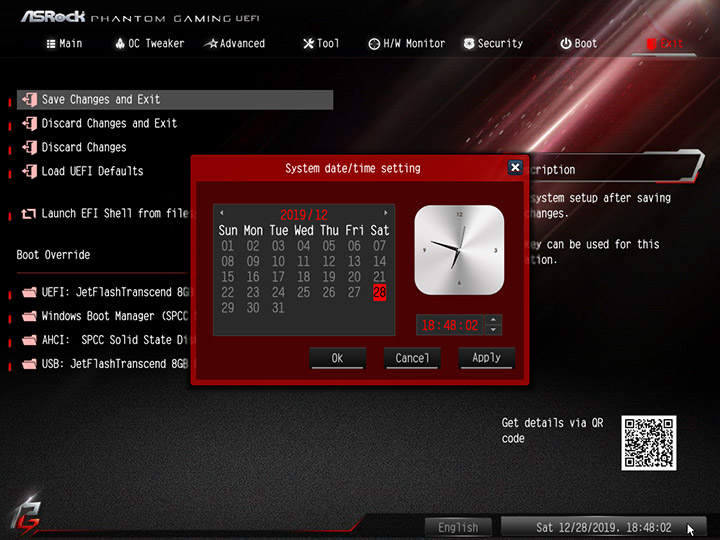

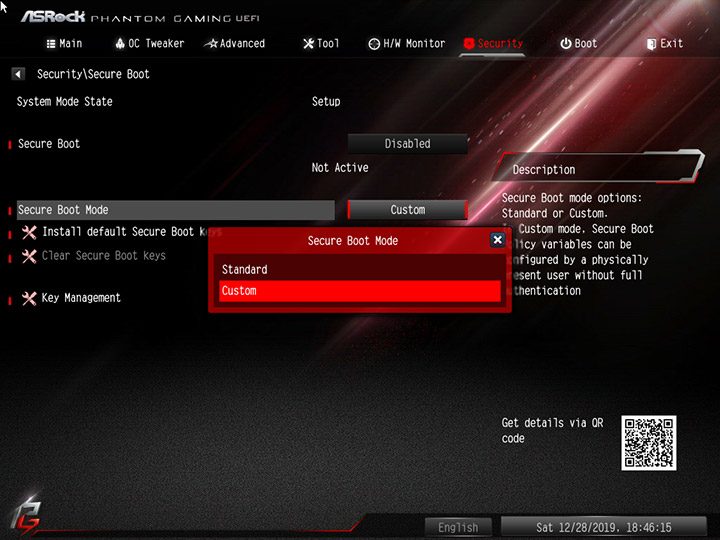

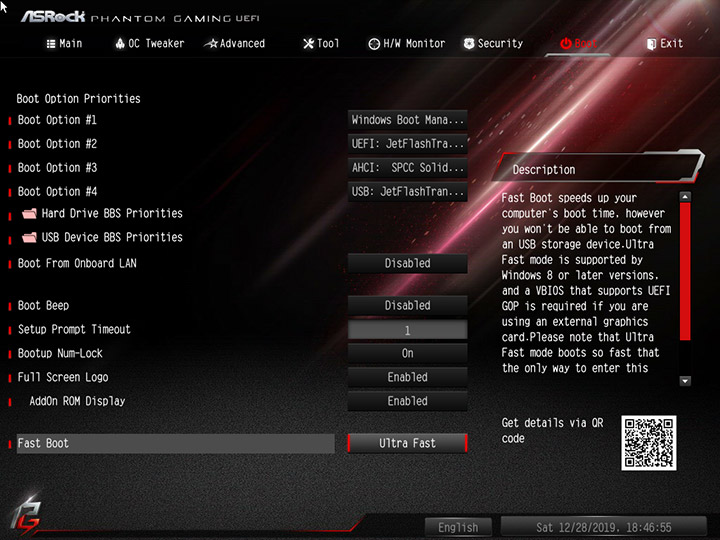

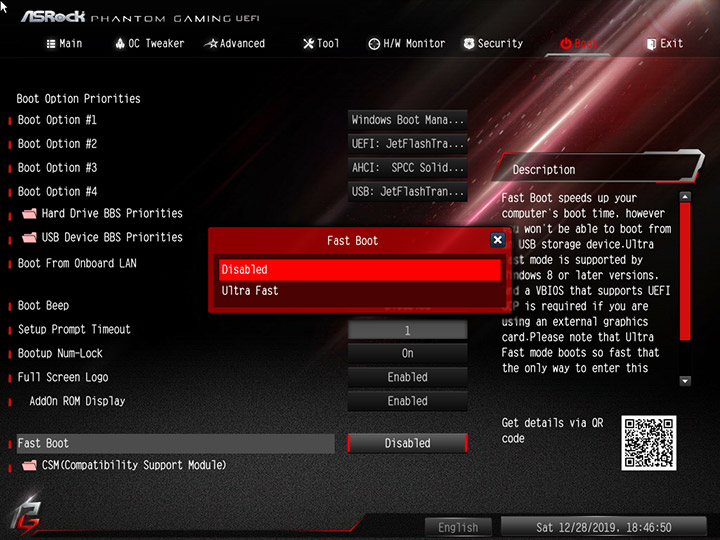

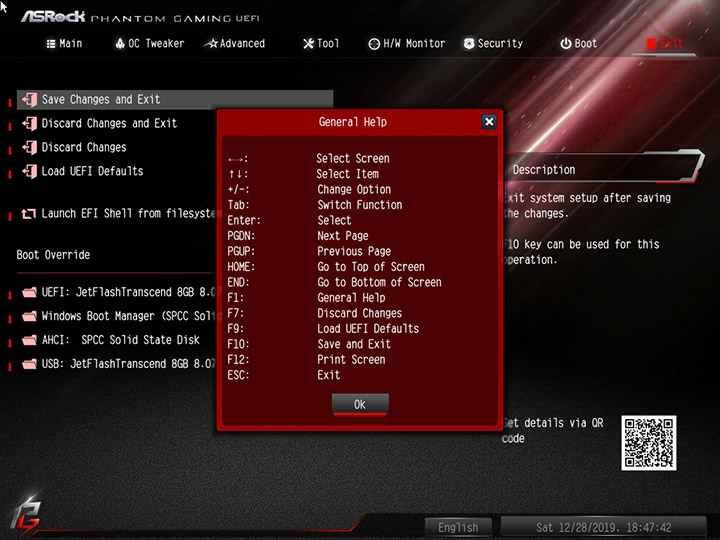

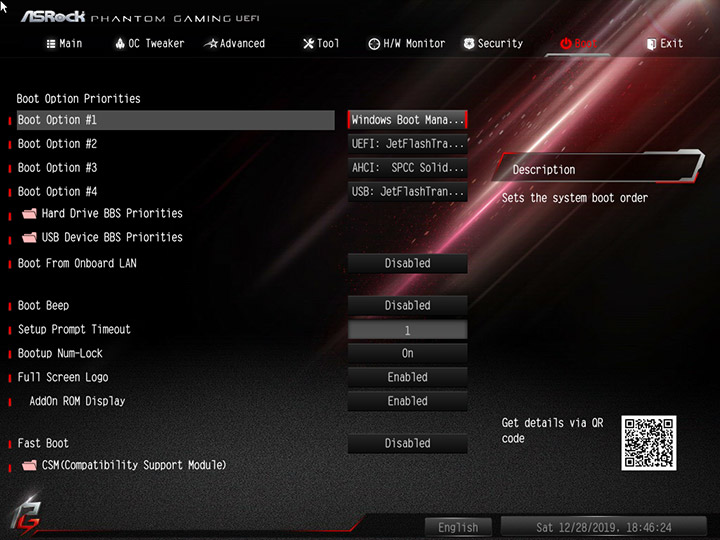

CSM изначально активирован, с целью ускорения процедуры POST его можно отключить. Она была средней по продолжительности, операции, связанные с оверклокингом, слабо влияют на скорость загрузки ОС.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Появление APU в системе добавит разнообразия в UEFI, пункты меню можно просмотреть в обзоре ASRock X570 Steel Legend.

Комплектное ПО

Набор расширенный из-за игрового позиционирования, относительно прежних продуктов компании можно выделить появление Phantom Gaming 2.5G LAN Utility, базирующуюся на разработках родительской компании производителя самого адаптера — Realtek.

  Программное обеспечение
Фирменное APP Shop (AppCharger, Fatal1ty Key Master, Fatal1ty Mouse Port, Phantom Gaming Tuning, Polychrome RGB, Restart to UEFI)
Звуковое Creative Sound Blaster Cinema 5
Сетевое Phantom Gaming 2.5G LAN Utility, XFast LAN

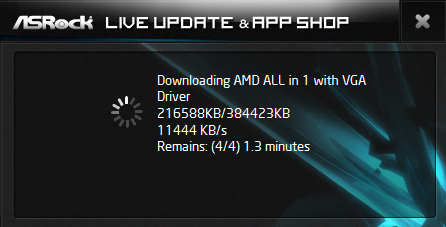

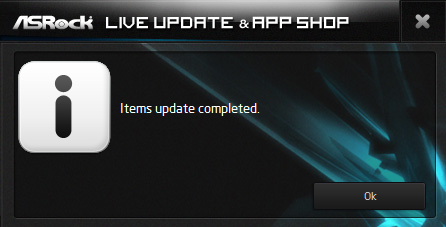

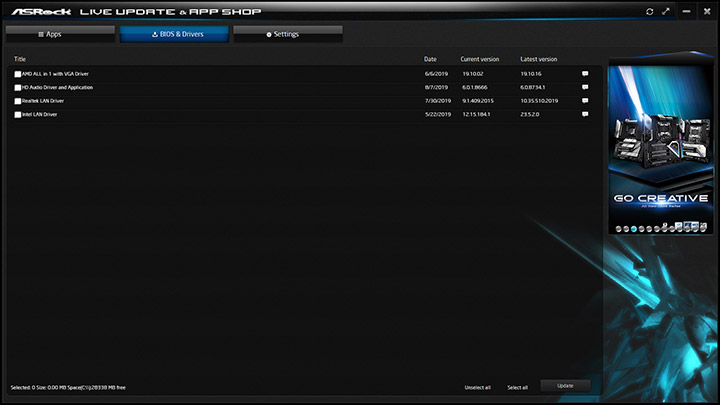

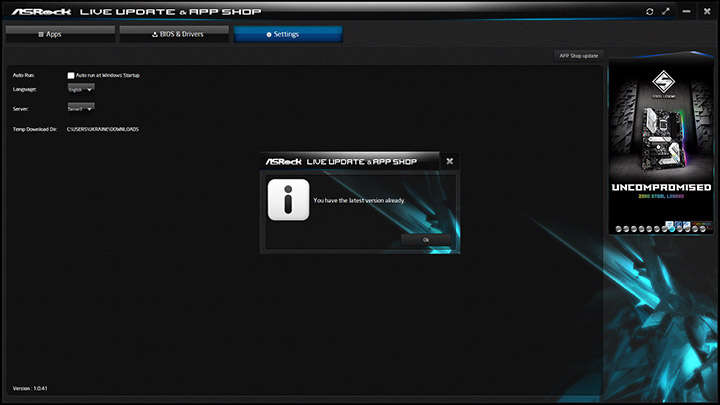

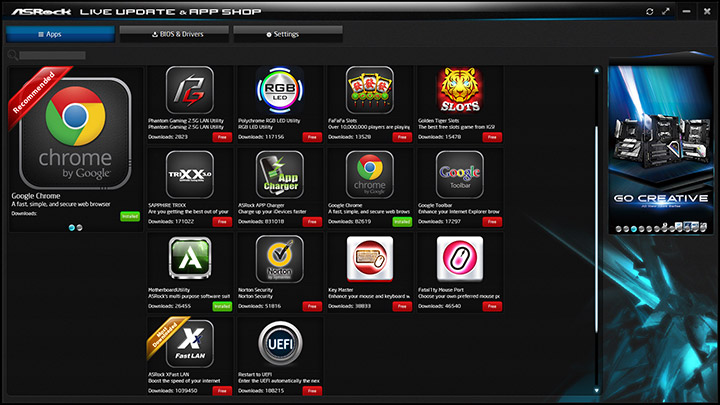

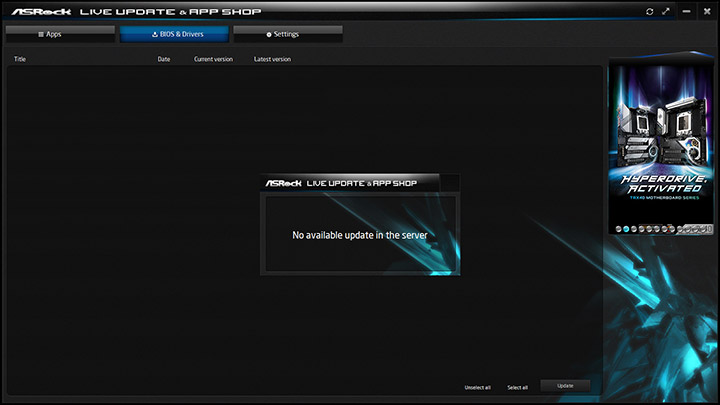

В APP Shop есть всё необходимое для работы с платой, нет нужды искать страницы с ПО где-то отдельно. Весь процесс установки программ проходит под контролем пользователя.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Имеющийся мастер по установке драйверов отработал безошибочно.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

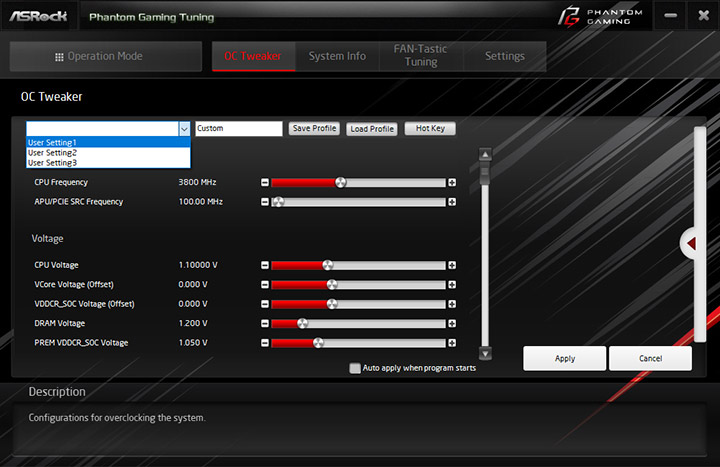

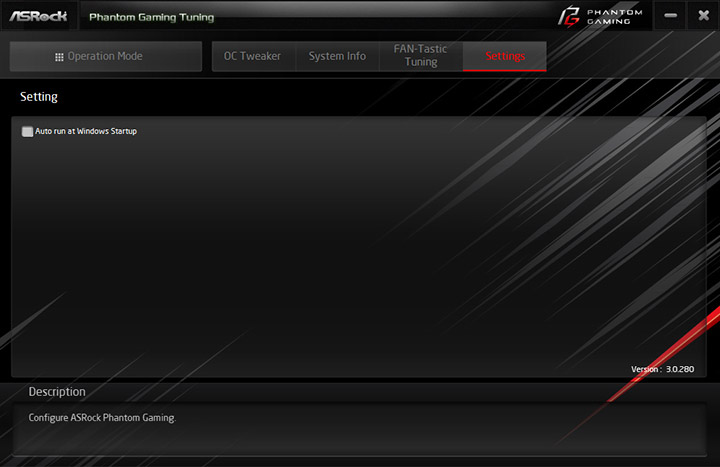

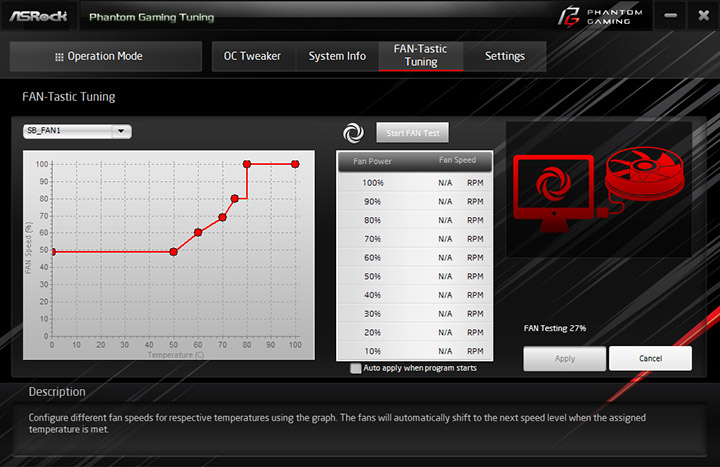

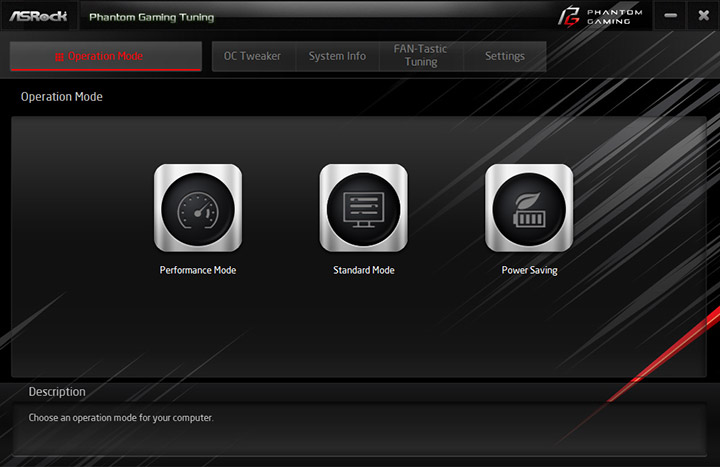

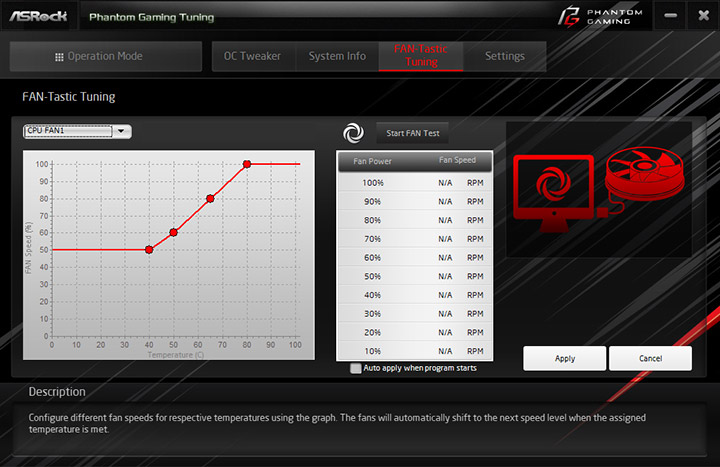

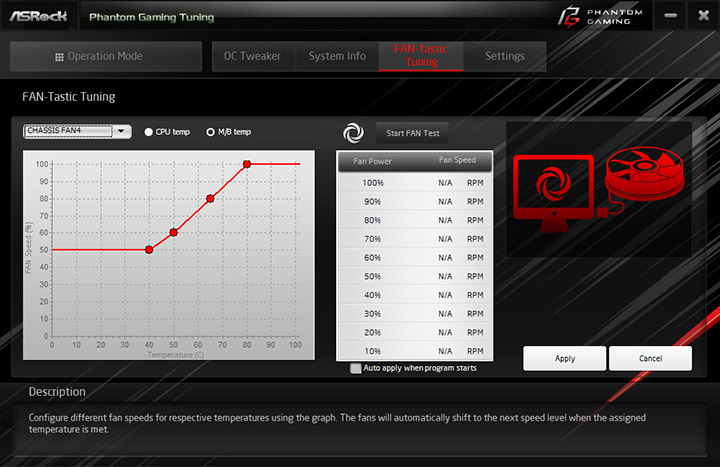

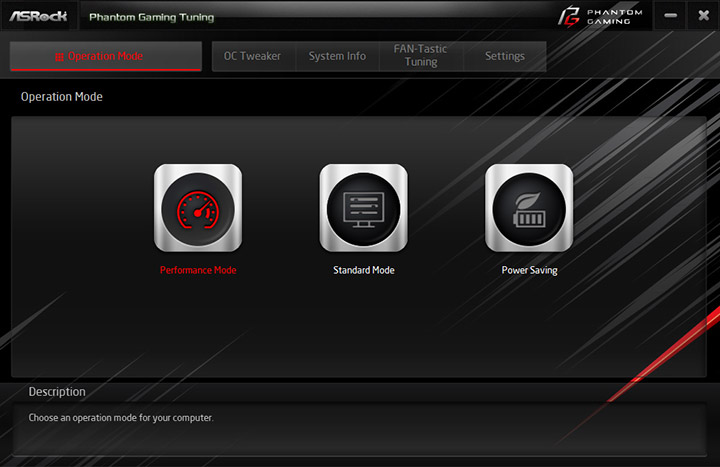

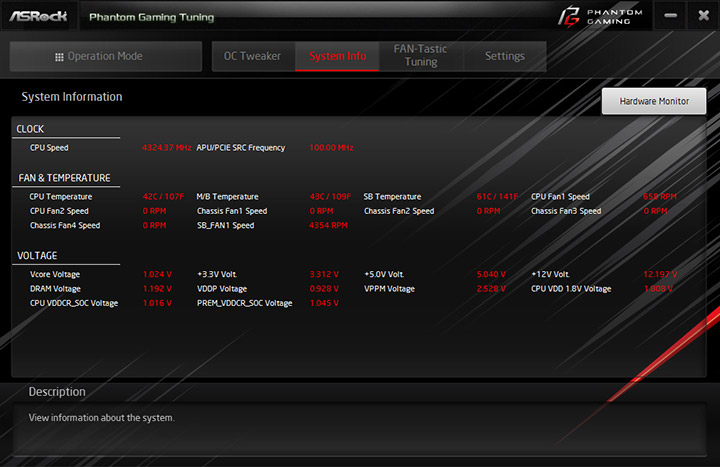

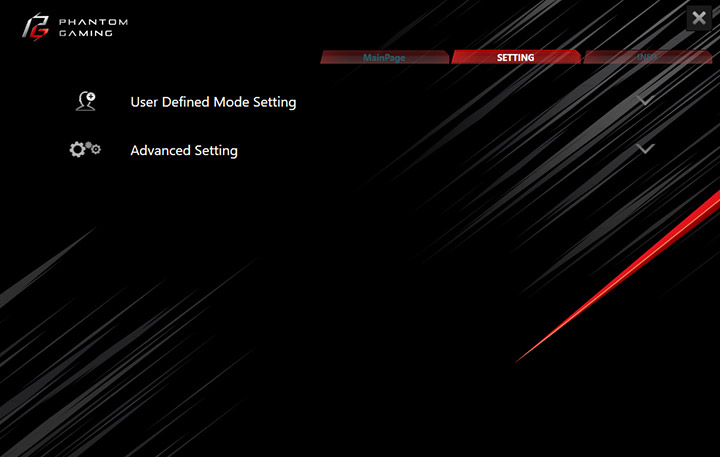

Phantom Gaming Tuning якобы имеет профили работы, на самом деле они переключают планы электропитания Windows. В остальном это классический представитель фирменного ПО для материнской платы. Можно менять уровни действующих напряжений и управлять работой вентиляторов, включая их предварительную калибровку. Дополнительных сведений о работе системы модуль мониторинга относительно возможностей UEFI не показал.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

К сожалению, данных с VRM устройство не предоставит нигде, ячейка с этим именем в AIDA64 соответствует температуре хаба. Подключения внешних термодатчиков также не предусмотрено.

ASRock X570 Phantom Gaming X

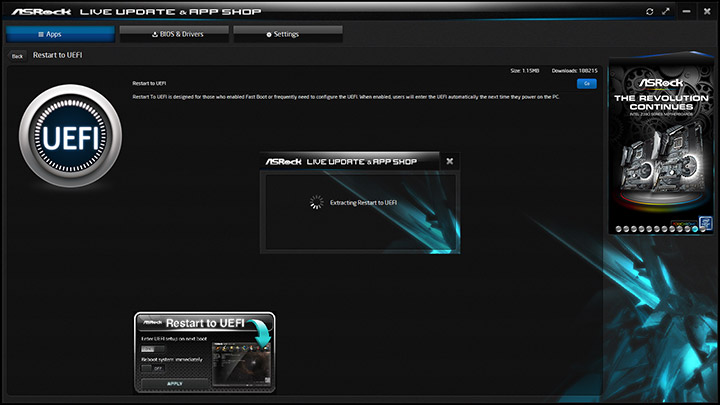

Restart to UEFI функционировала надлежащим образом.

ASRock X570 Phantom Gaming X

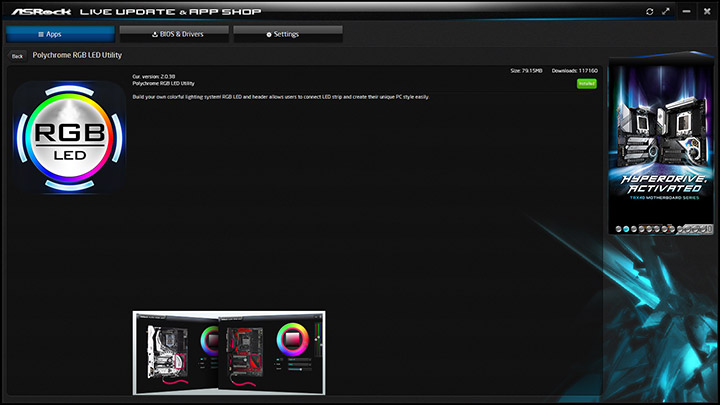

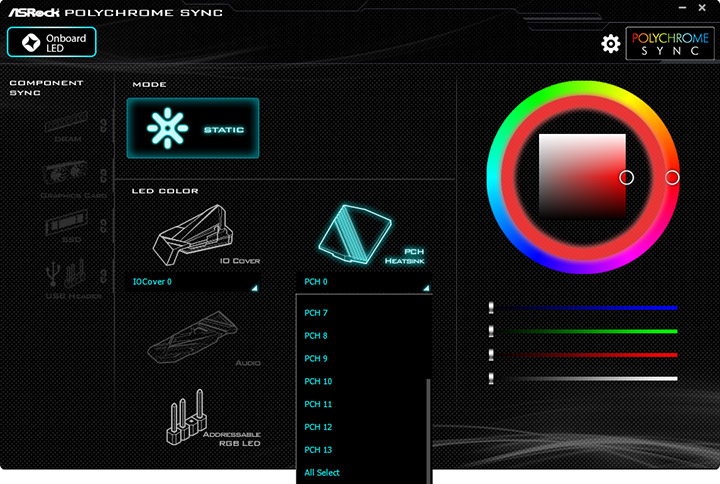

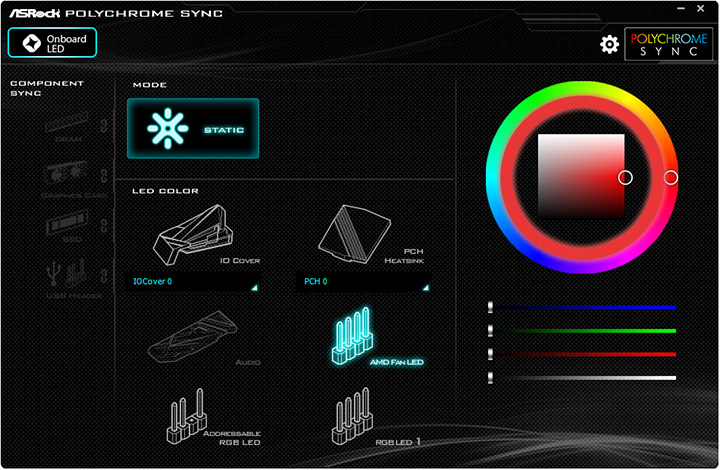

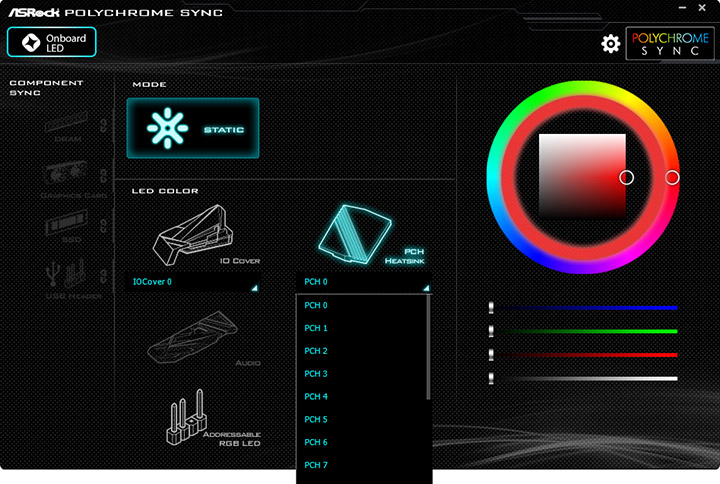

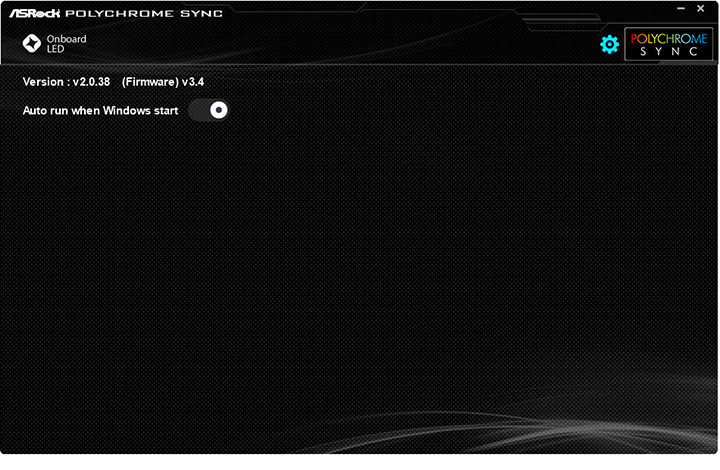

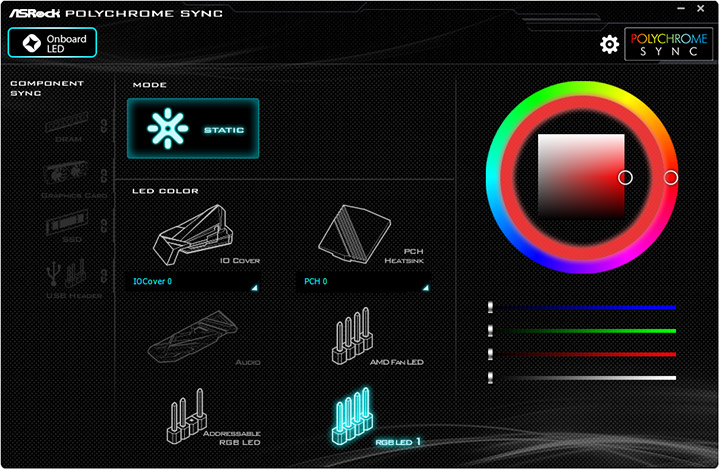

Синхронизация подсветки проходит при содействии Polychrome RGB. Имеется набор сценариев и вариативность внутри каждого из них. Обособленным узлом на устройстве является участок над портами ввода-вывода задней панели.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

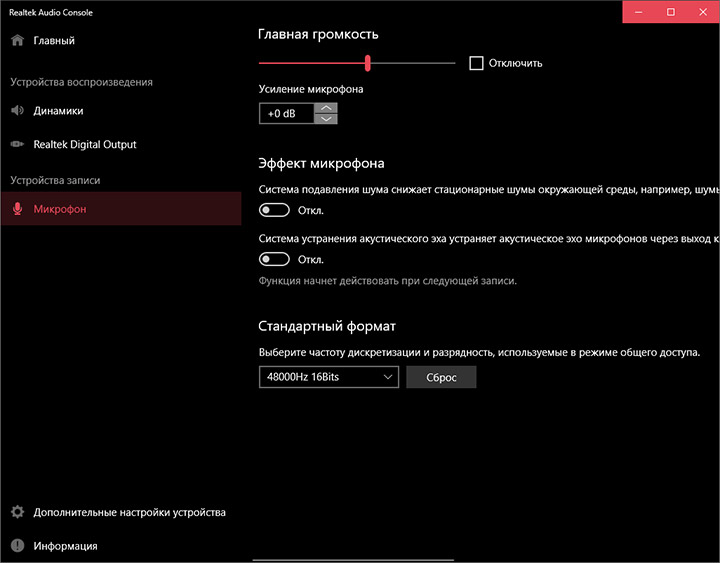

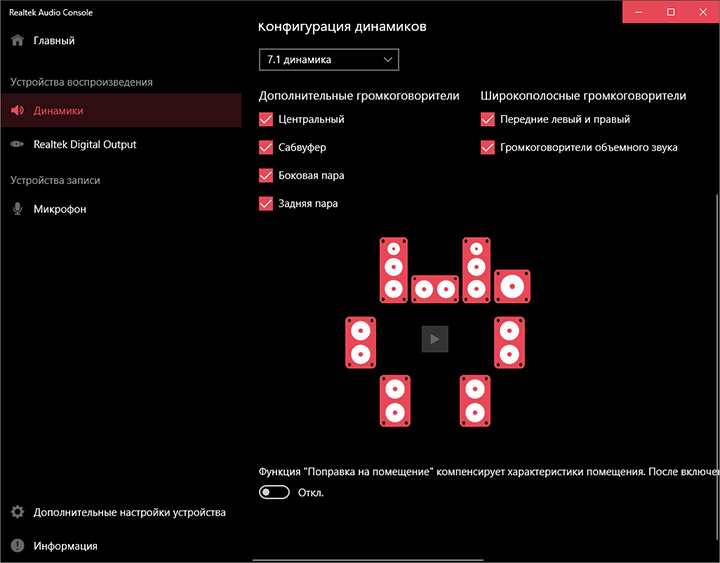

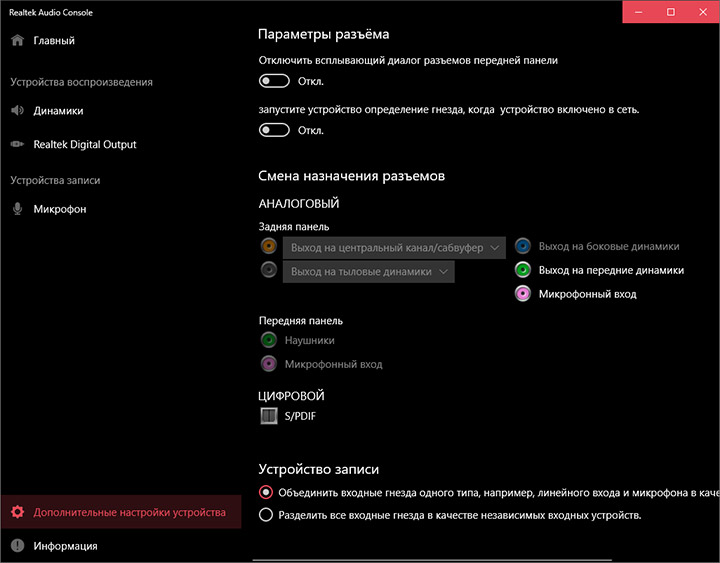

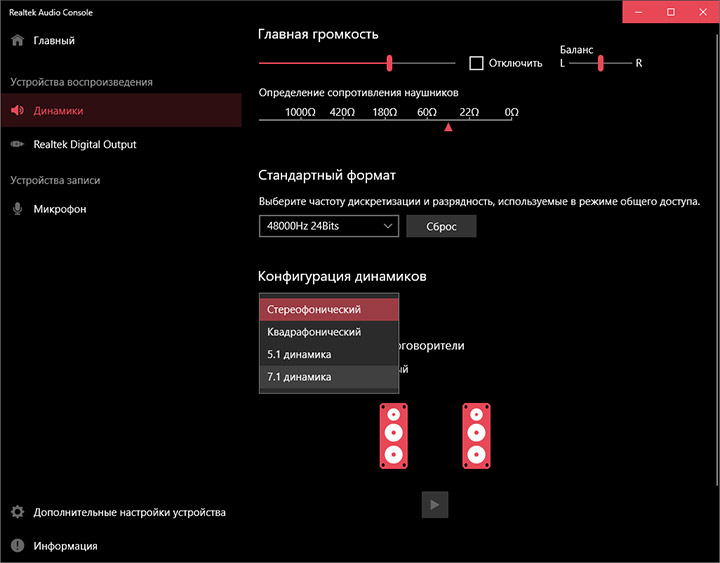

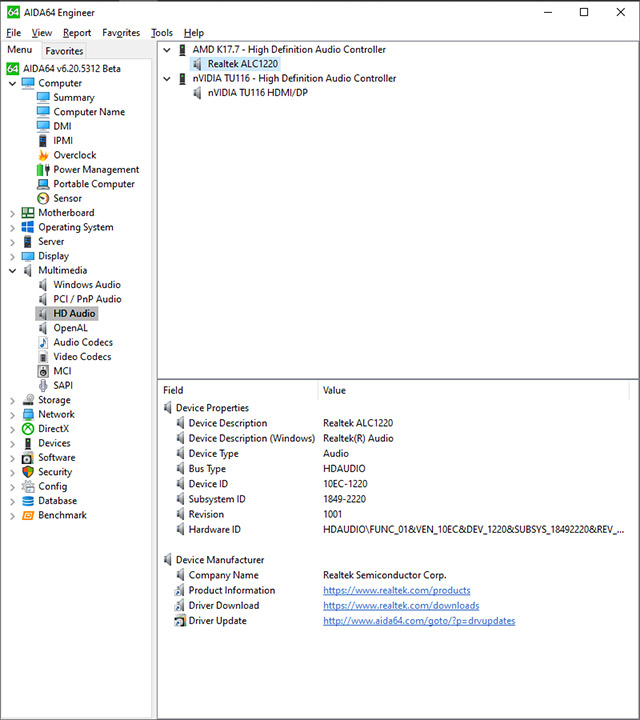

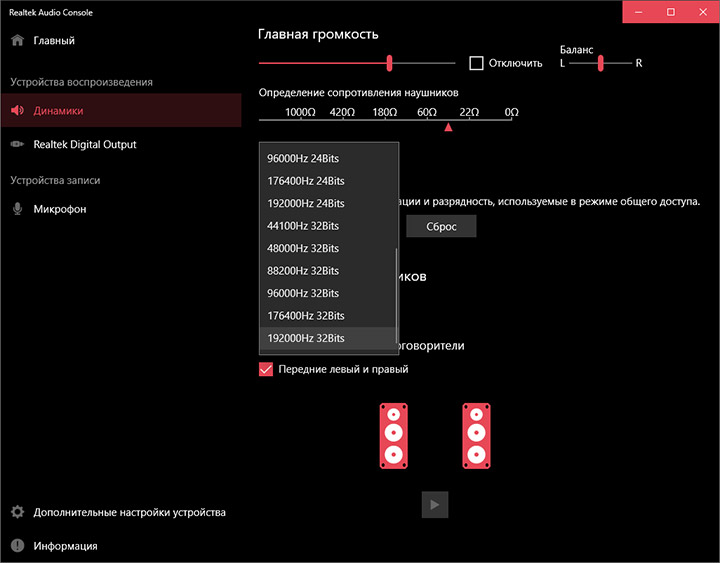

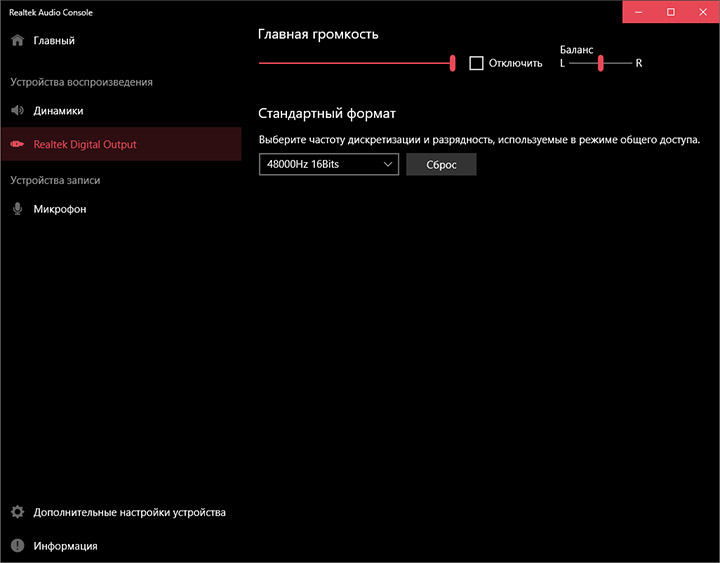

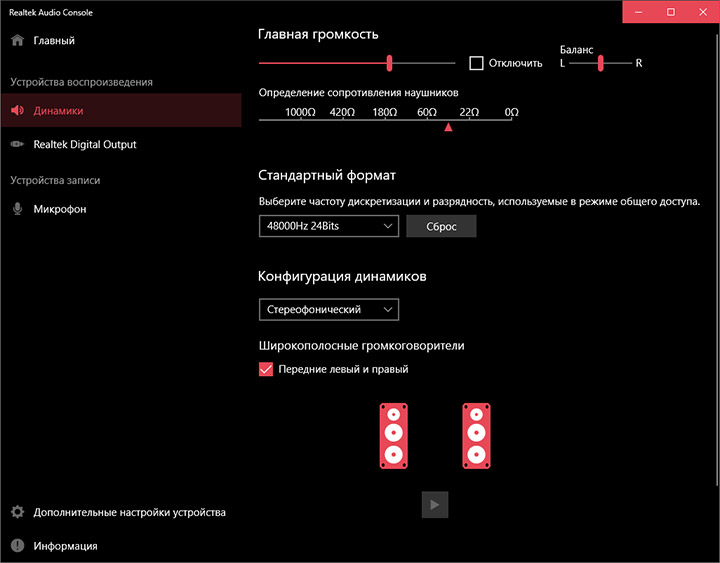

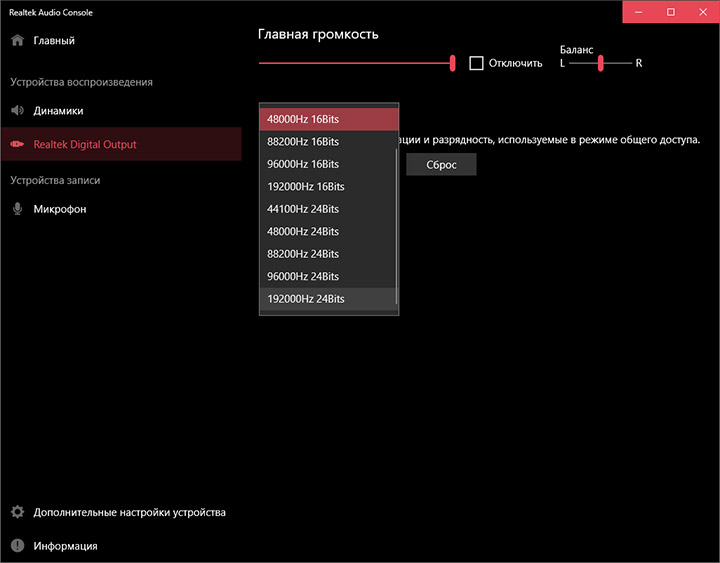

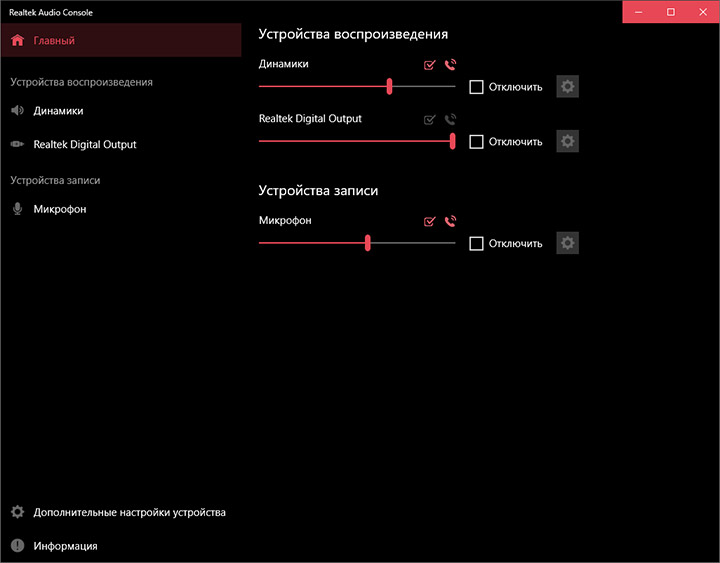

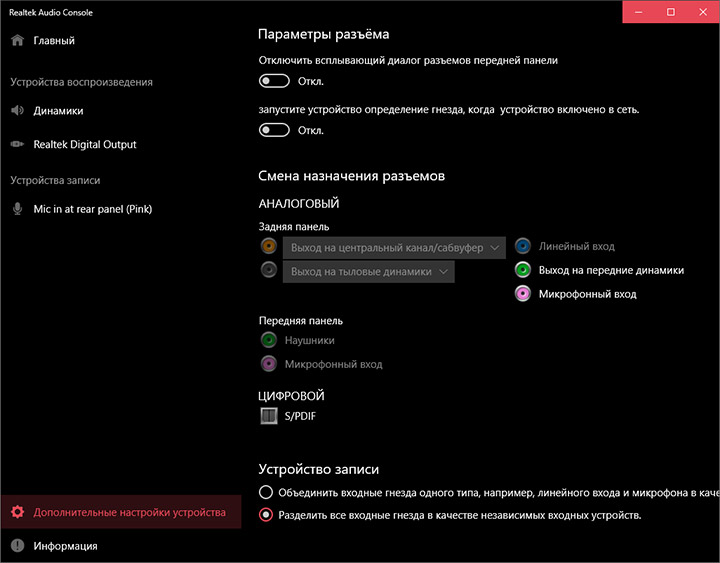

Realtek Audio Console обеспечит базовую наладку работы звуковой подсистемы. Заявлено автоопределение импеданса на заднем выходном гнезде, но самому подстроить степень предусиления выходного сигнала тут нельзя. Профили оборудования и другие приёмы исключены как класс. В целом, говорить об эмоциях при прослушивании особого смысла нет ввиду наличия бонусного ПО широкого спектра воздействия.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

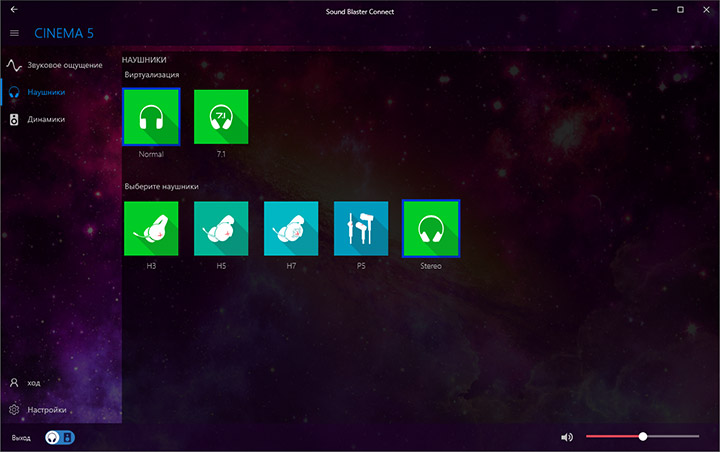

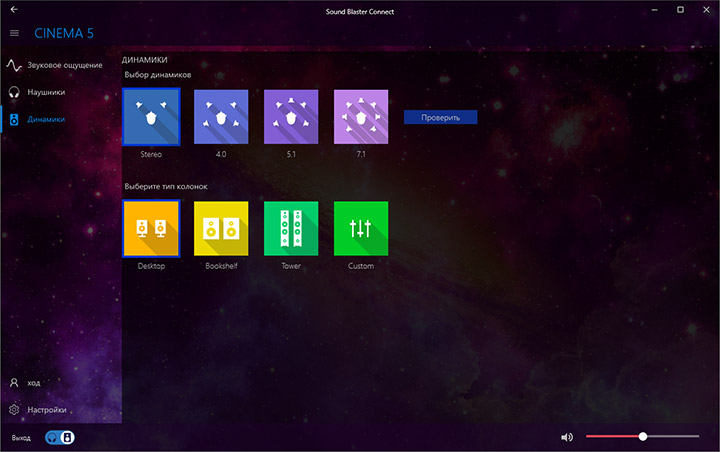

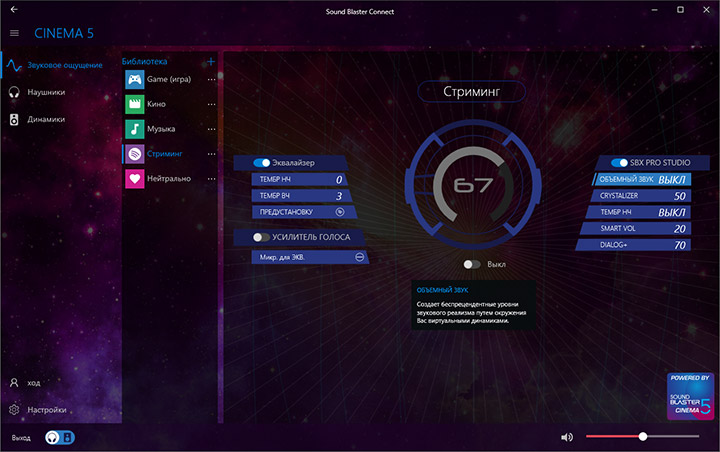

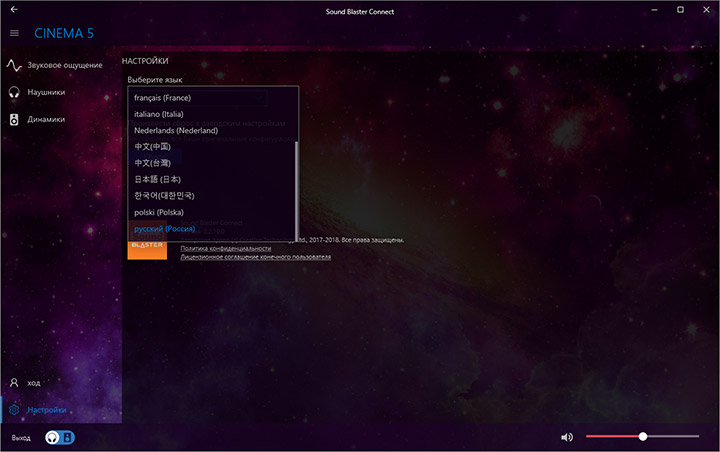

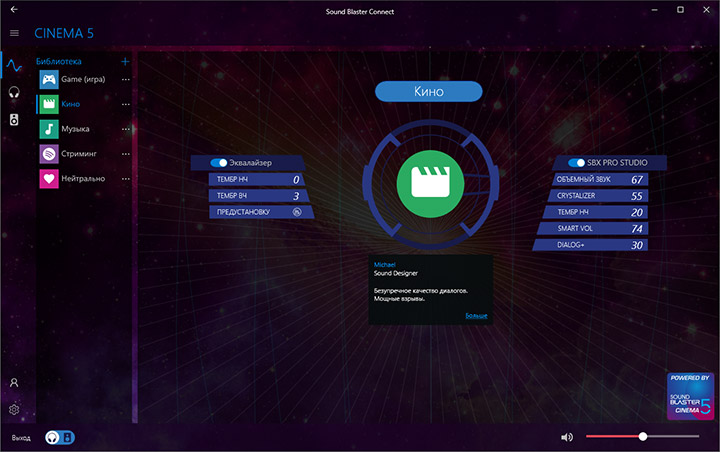

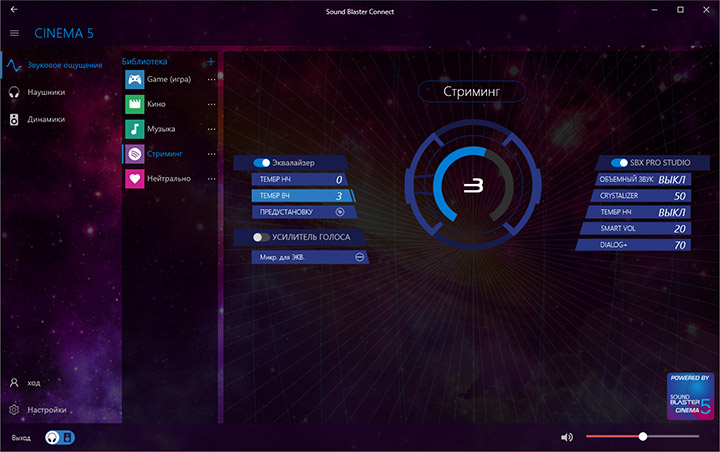

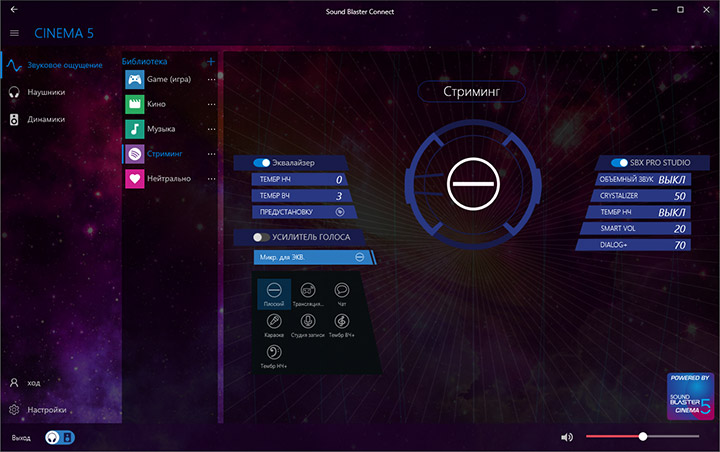

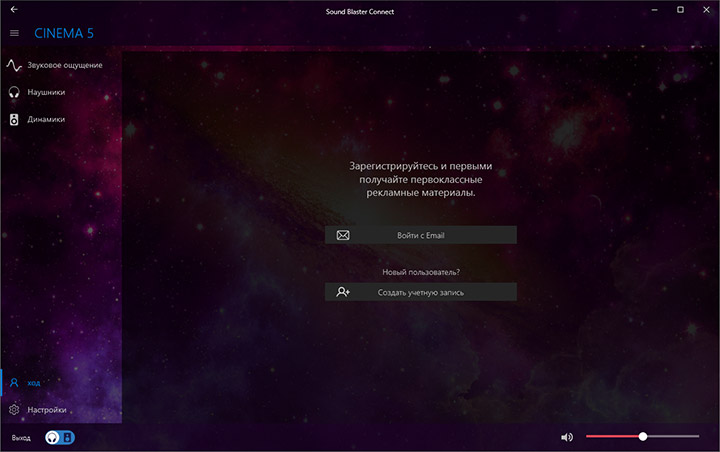

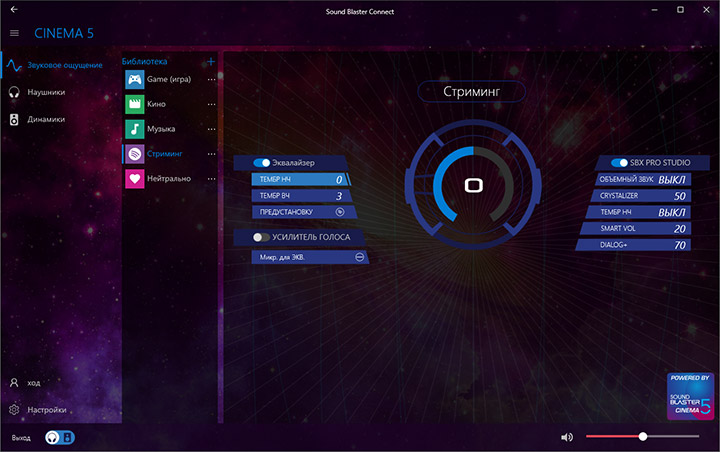

Creative Sound Blaster Cinema 5 придаст эмоциям новые черты при прослушивании даже знакомого материала. Имеется набор профилей работы как для различных схем с использованием динамиков, так и для наушников. Дополнительно под различный тип контента заготовлены сценарии, которые можно модифицировать. Также, при желании, допускается создание и собственных. Количество фирменных инструментов, участвующих в них, огромно, как и их влияние на всю картину в целом. Вероятнее всего, этот комплекс — наиболее обширный из подобных, идущих в комплекте с материнскими платами. Видоизменить материал можно как угодно, не важно насколько он был качественным, проработанным до этого, для упрощения общего анализа имеется сценарий «Нейтрально», позволяющий оценить преимущества от привнесённых изменений. В целом, для игровой платы подобный инструмент выглядит уместным и даже полезным. Не обошли вниманием и поддержку микрофона.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

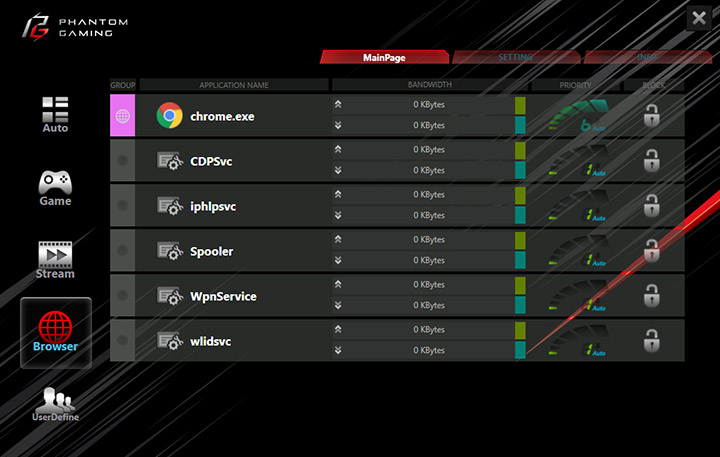

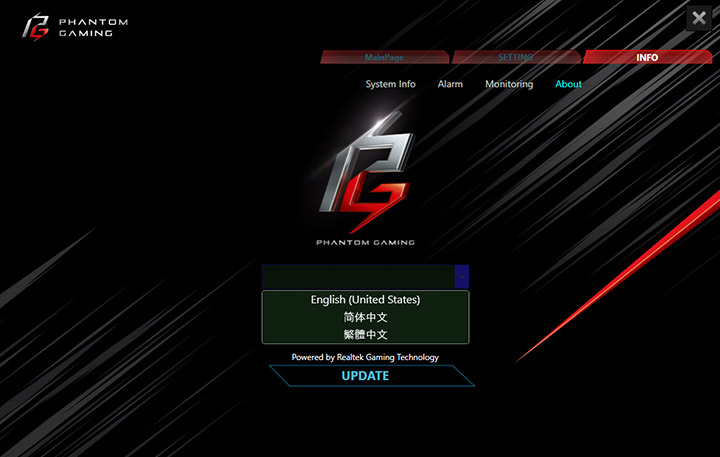

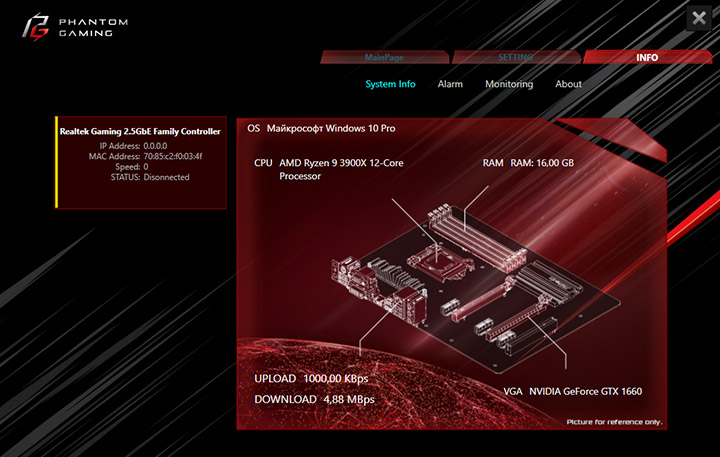

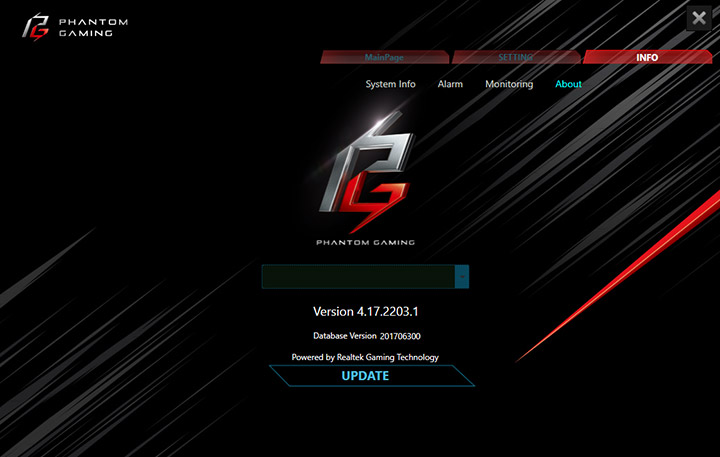

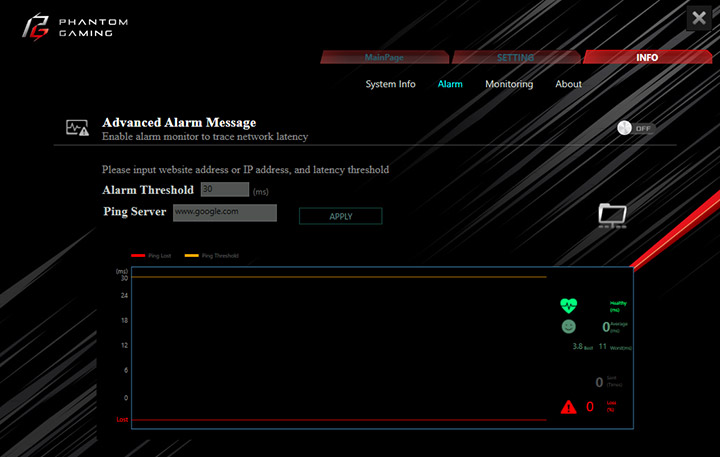

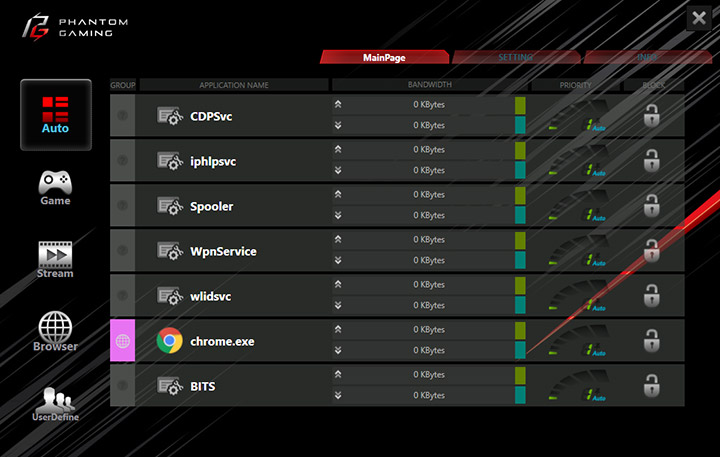

Ещё одним продуктом от Realtek является оболочка для управления сетевым траффиком со стилизацией под игровые серии плат ASRock. Интерфейс Phantom Gaming 2.5G LAN Utility сделан максимально простым, работа проблемами не сопровождалась.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

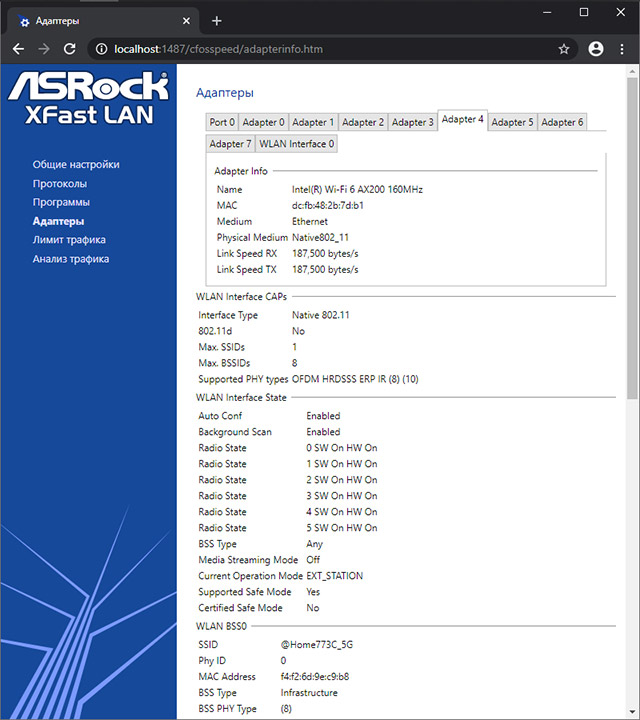

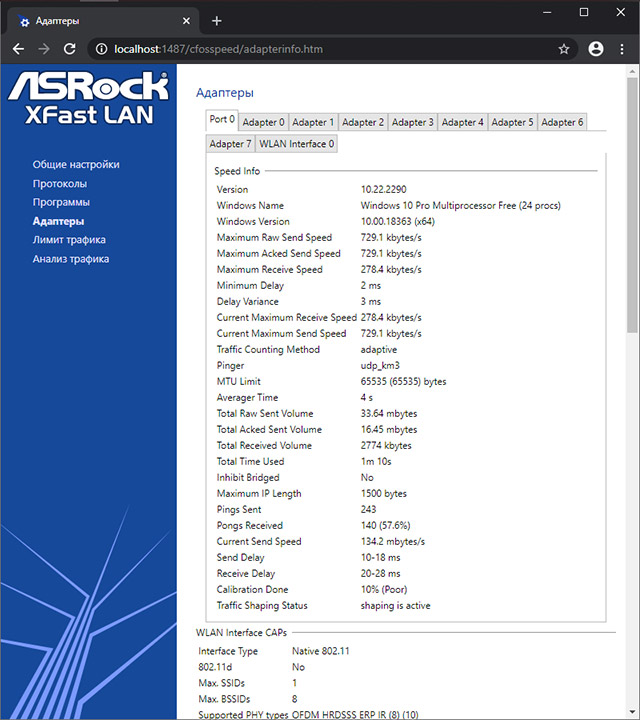

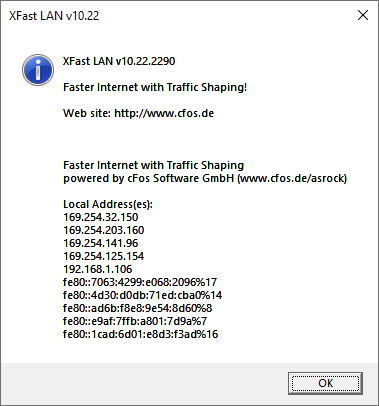

Впрочем, для желающих получить больший контроль над происходящим в системе так же имеется и более традиционная утилита XFast LAN, базирующаяся на cFosSpeed. Она поддерживает все три сетевых адаптера.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

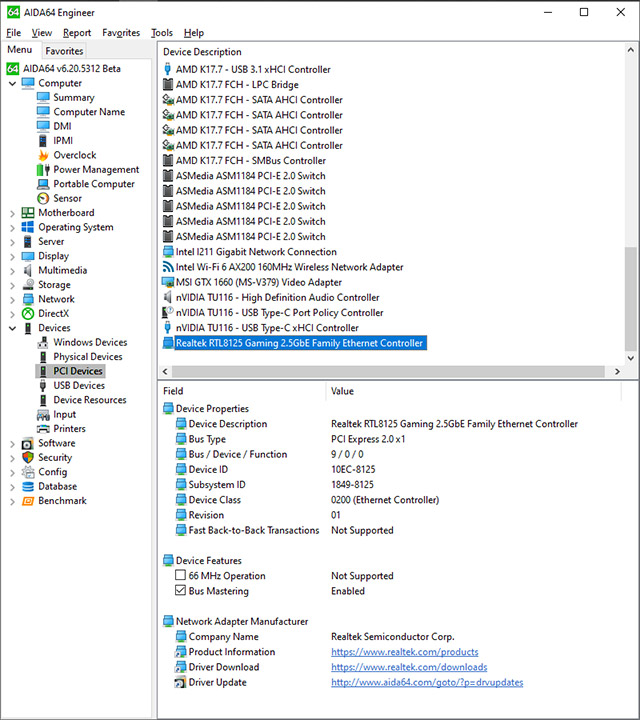

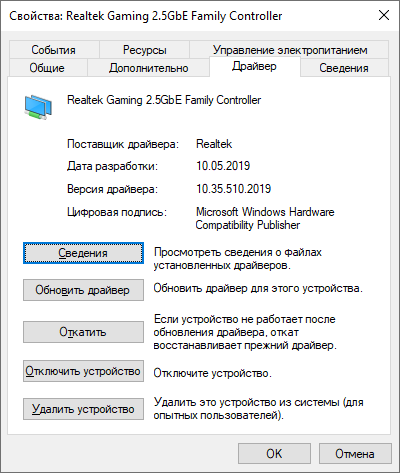

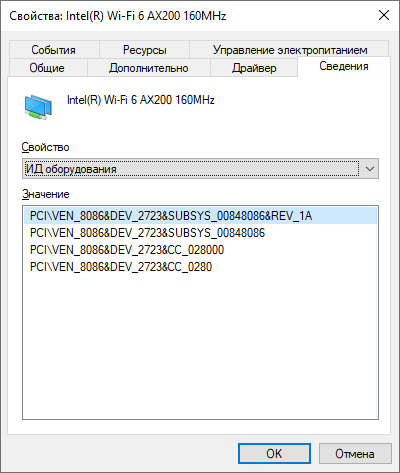

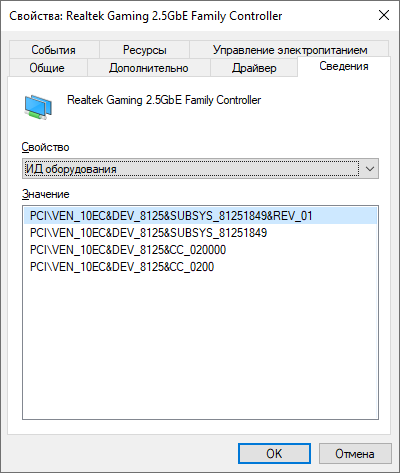

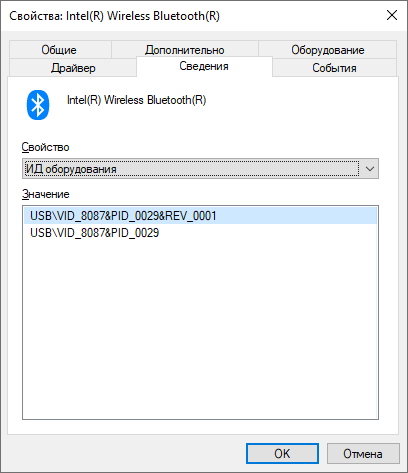

Больше деталей о скоростных сетевых устройствах есть на скриншотах ниже.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Тестовый стенд

В состав открытого стенда вошли:

Разгонный потенциал

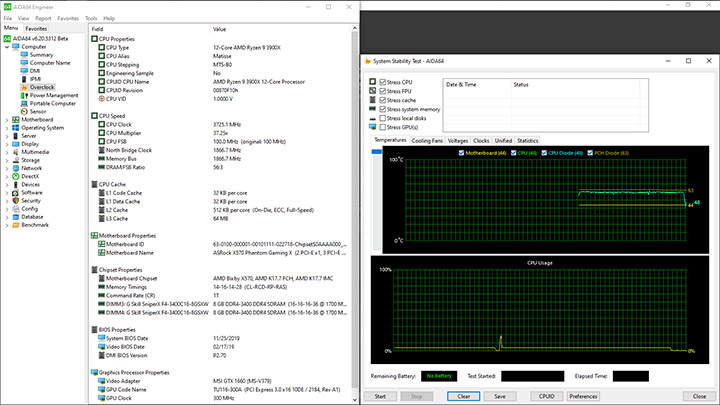

Все эксперименты проходили с прошивкой P2.70 (AMD AGESA Combo-AM4 1.0.0.4 Patch B). Вначале — штатные настройки.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

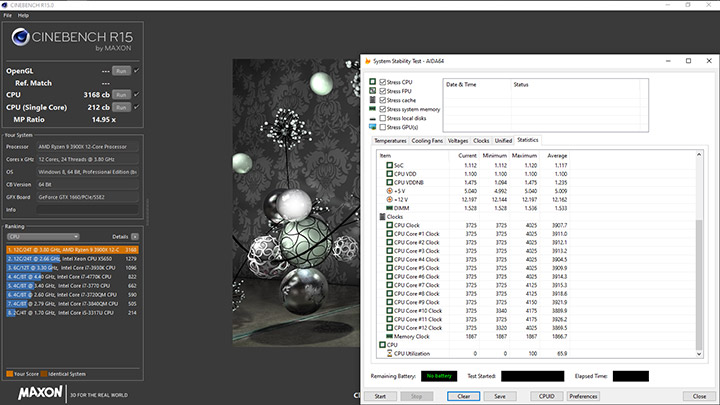

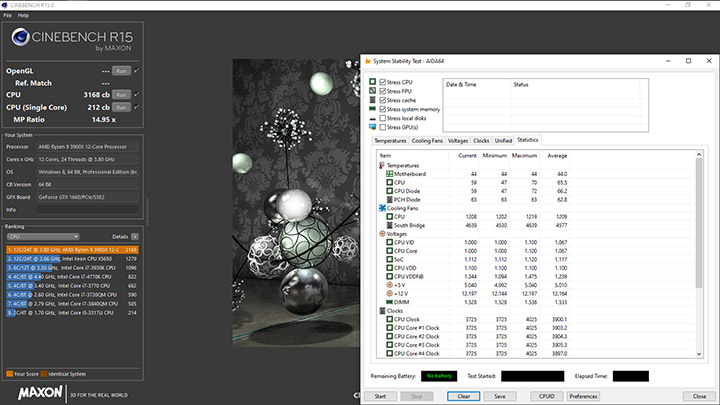

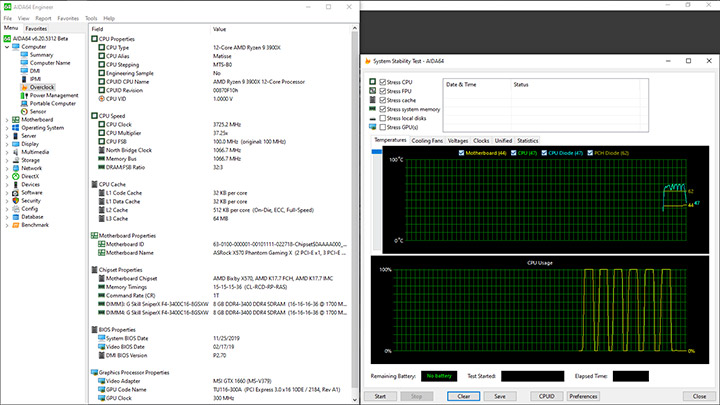

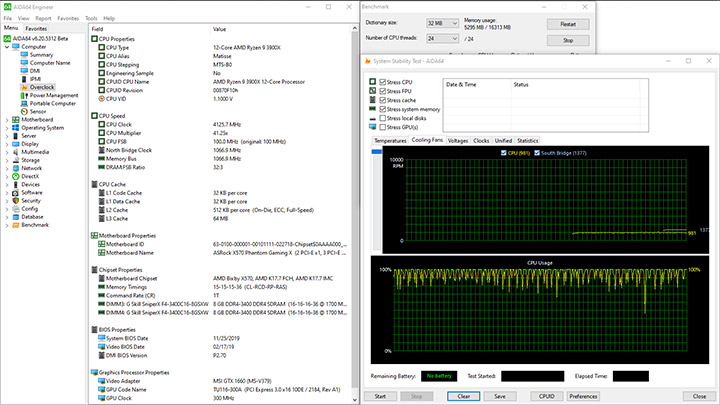

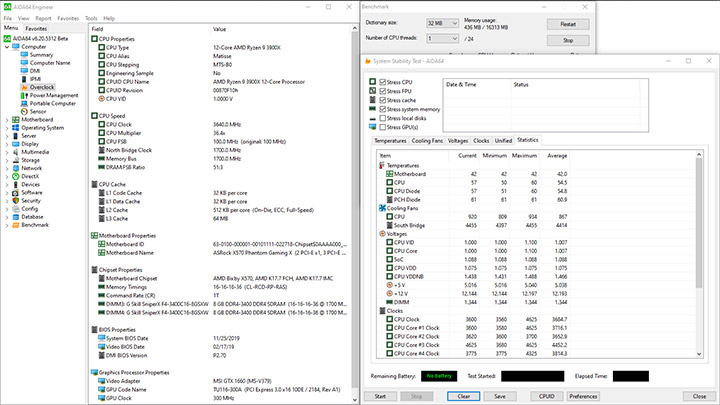

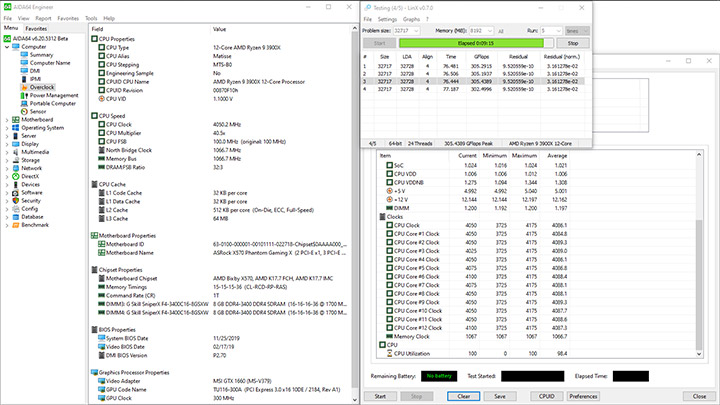

Множитель ЦП повышался до x46.50 (замеры ПСП), напряжение также демонстрировало рост до 1,494 В. Есть вопросы к результату во многопоточном сценарии Cinebench, в остальном — поведение вполне стандартное.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

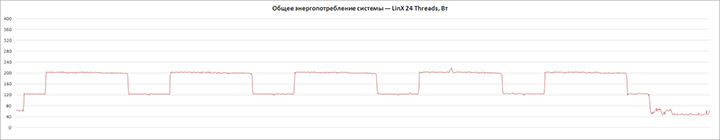

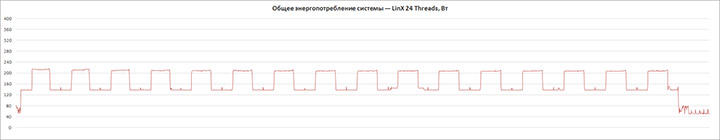

Без учёта всплеска, потребление уложилось в границы 46–206 Вт.

ASRock X570 Phantom Gaming X

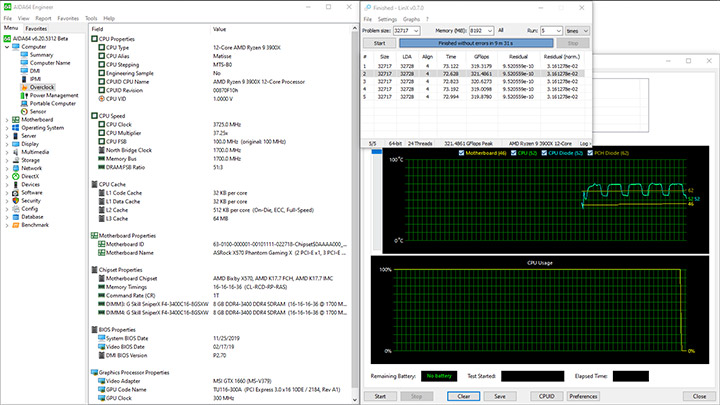

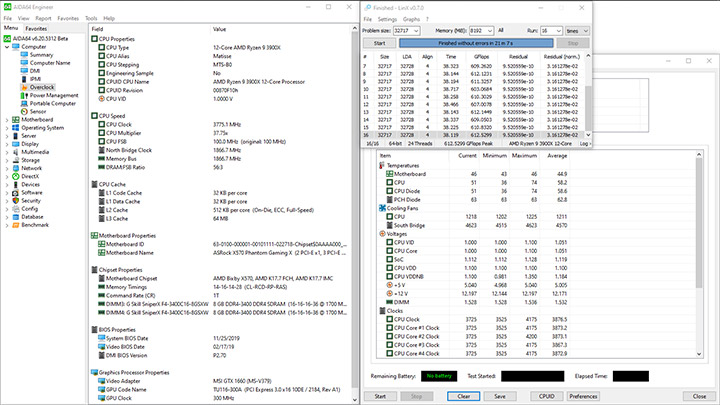

Форсируем XMP, частота ОЗУ вырастет до 3400 МГц вместе с напряжением на модулях.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Вновь быстродействие оказалось высоким везде, кроме многопоточного теста в Cinebench. Хорошее ускорение видно по баллам в LinX, равно как возросла и ПСП.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Не обращая внимания на пик потребления, вызванный активацией режима 3D у видеокарты, можно сказать о возросших до 48 и 220 Вт границах потребления энергии стендом.

ASRock X570 Phantom Gaming X

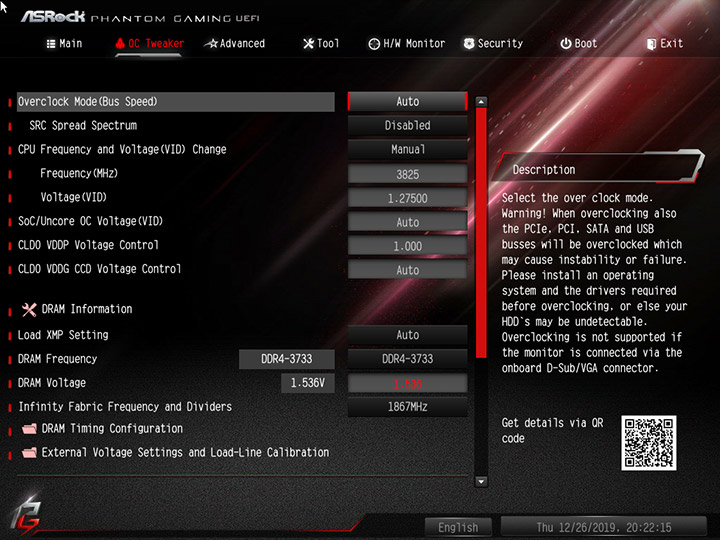

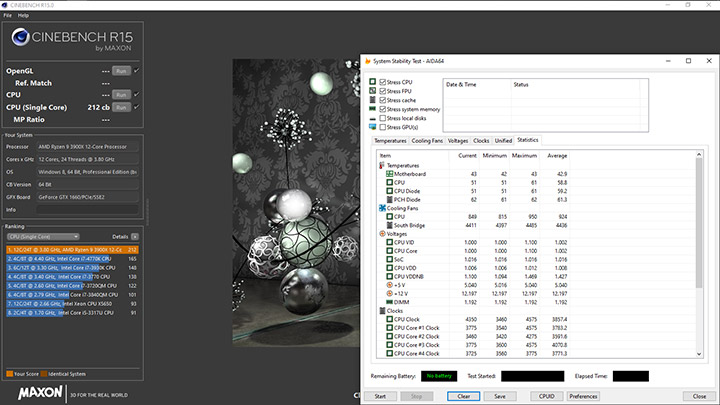

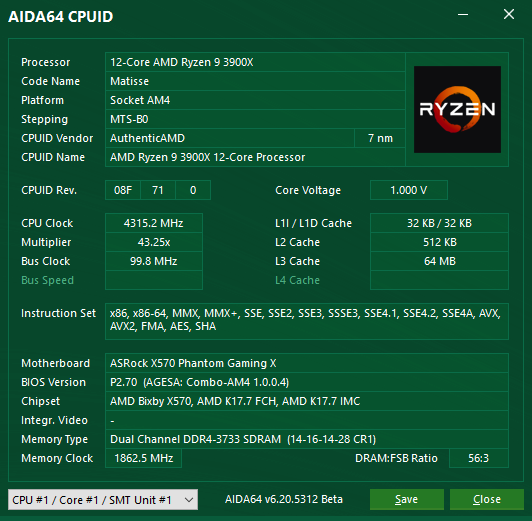

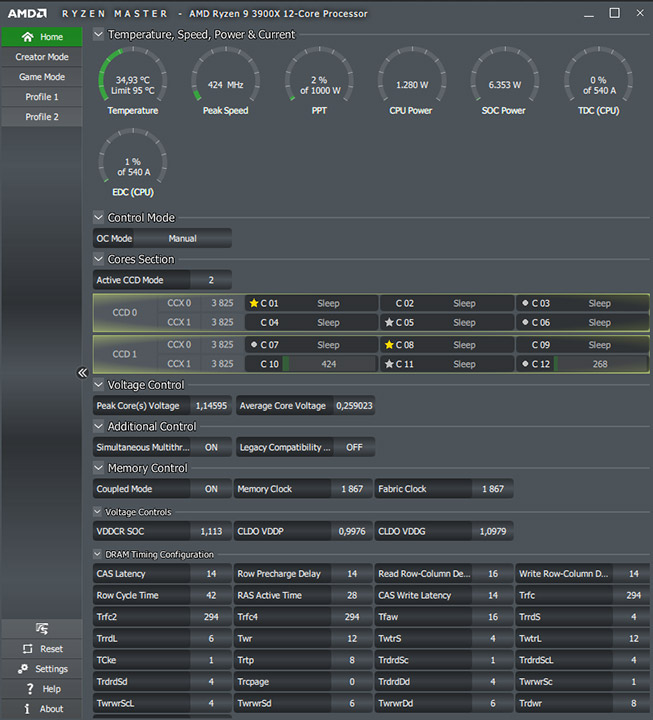

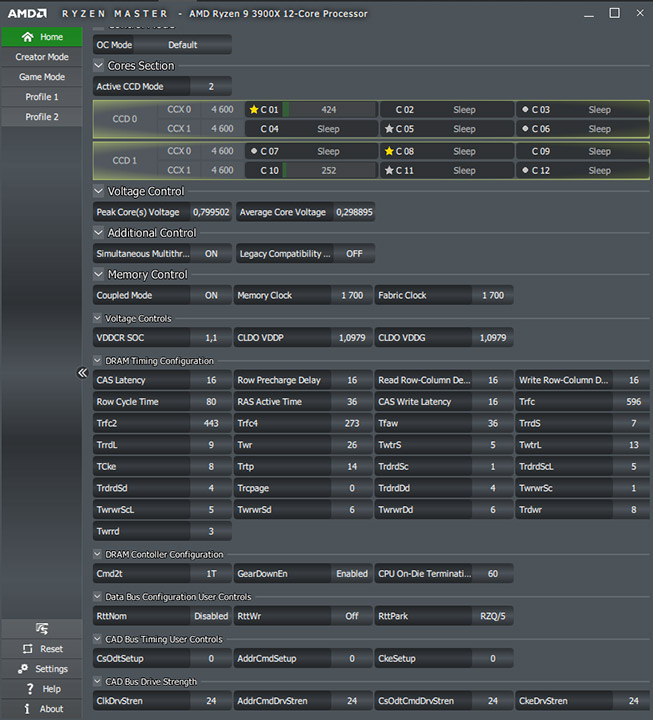

Принцип и очерёдность проведения собственных экспериментов будет совпадать с применённым подходом в обзоре ASUS ROG Crosshair VIII Formula. С небольшой нагрузкой система вела себя стабильно на частоте DRAM 3800 МГц, однако для традиционного испытания LinX пришлось ограничиться значением 3733 МГц, с ним тест завершился успешно. Разумеется, речь про режим с максимально сниженными задержками, напряжение на модулях выставлялось как 1,536 В. Стабилизация SOC Voltage затребовала установки 1,11 В и выбора Level 1 в качестве профиля LLC, также форсировался полноскоростной режим для работы вентилятора от кулера ЦП.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Дополнительное охлаждение для модулей памяти не потребовалось.

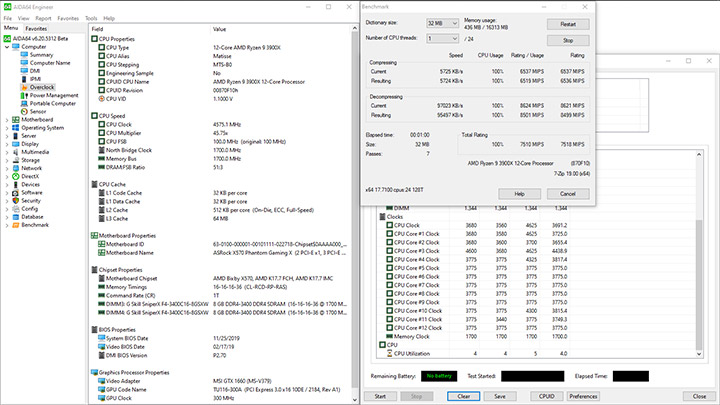

С однопоточным ускорением не было никаких проблем, а со всеми потоками ПК хорошо проявил себя только в несложной нагрузке, роль которой выполнил бенчмарк 7-Zip. В LinX неожиданно низкой оказалась средняя частота ядер, оттого высокой продуктивности ждать неоткуда, а в Cinebench ситуация на фоне прошлых случаев ничуть не изменилась — видно сниженный результат относительно других протестированных устройств.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Цифры потребления говорят сами за себя, низкий итоговый результат не привёл к аномалиям в этом параметре. Уровень ограничился 50 и 216 Вт.

ASRock X570 Phantom Gaming X

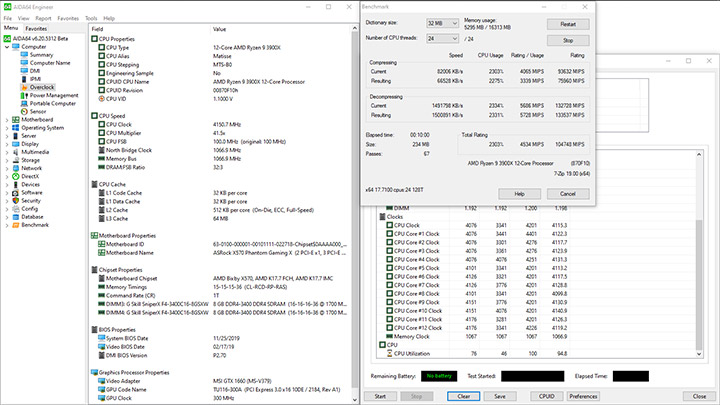

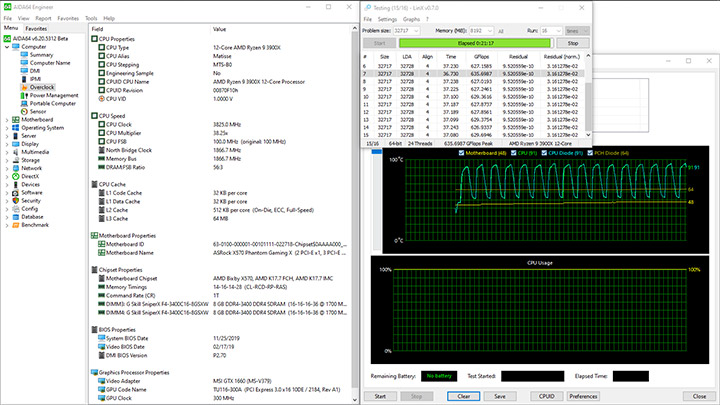

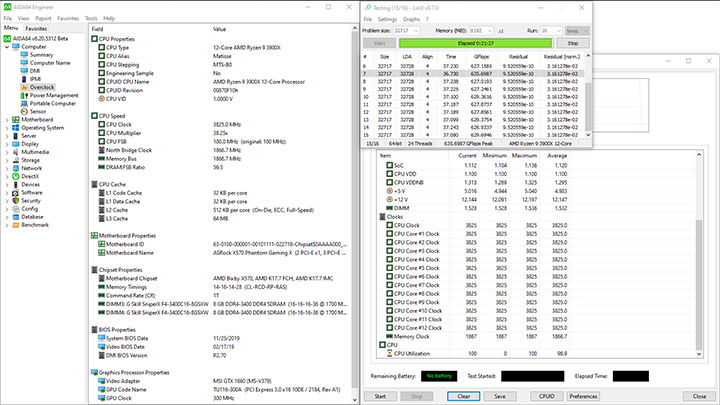

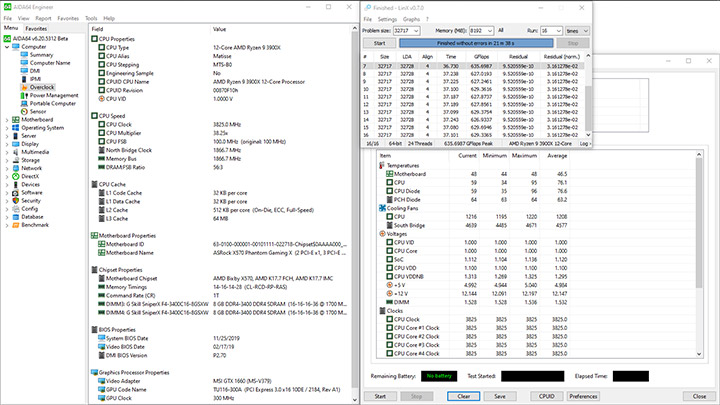

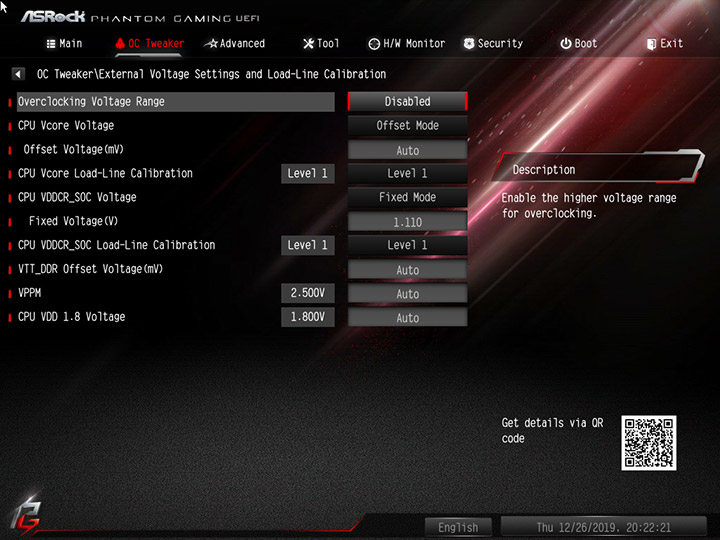

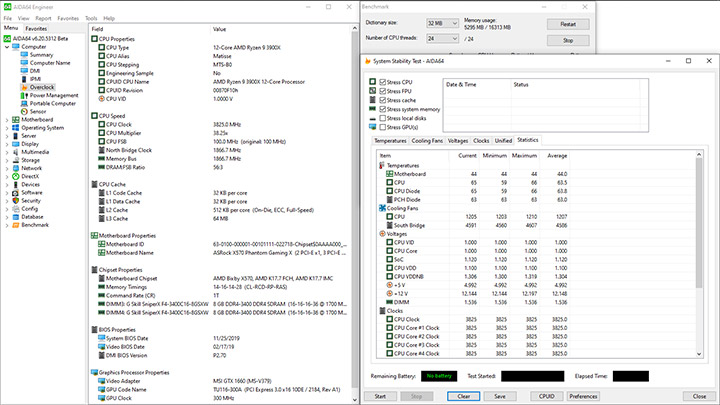

Фиксируя частоту CPU, проверим VRM на предмет рабочих температур и качества напряжения, выработанного им. Готовясь к сюрпризам от ШИМ-контроллера, я заблаговременно фиксировал пару из задуманных 1,275 В и x38.25, затем планировал подбирать добавочную величину offset, но вышло так, что она равнялась нулю, это значение по итогу принимало вид «Auto». Не обойтись без максимального Level 1 из комплекта профилей LLC.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

По итогу всех замеров можно очертить уровни действующего на процессоре напряжения — оно колебалось между 1,325 и 1,269 В. Чем сложнее была нагрузка, тем ниже оно было, потому перегрева Ryzen 9 3900X в LinX не происходило. Ожидаемо, общее качество блистательным назвать сложно, но все операции система была способна завершить без видимых проблем. О производительности, в LinX уровень менялся, максимальный был неплох, но медианный не покоряет своим величием. Удивительно, но и с фиксированным множителем уровень продуктивности во многопоточном бенчмарке Cinebench R15 вышел сниженным, а значит здесь прямую роль играет именно сама плата, а не формулы по автоматической установке частот у процессора с некими лимитами. И тут же никаких проблем не видно в более лёгком 7-Zip.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Во время экспериментов температура окружающей среды равнялась 26 градусам, прогрев верхней части у радиатора не превысил 52 °C, из-за наличия тепловой трубки он был равномерным. Замеры тыльной стороны устройства проводились пирометром на открытых участках, показатель не был выше 65 °C. Возможно, где-то под накладкой и были места с превышением этой цифры, но вряд ли они слишком от неё отличаются. Границы потребления составили 50–337 Вт. Последняя цифра говорила бы о хорошем КПД, вот только блёклый результат выступления в LinX не даёт твёрдого обоснования так заявить.

ASRock X570 Phantom Gaming X

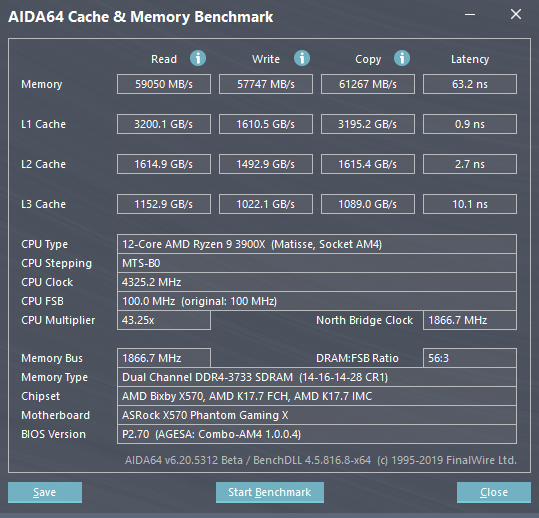

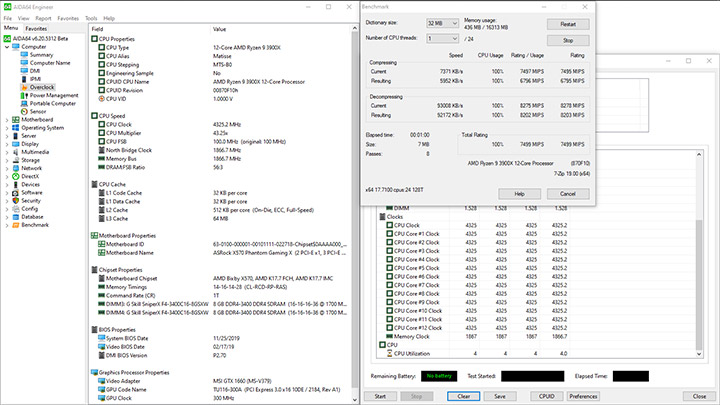

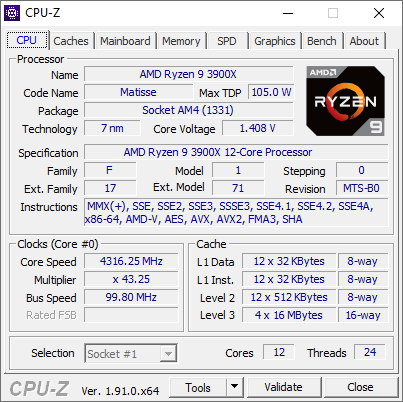

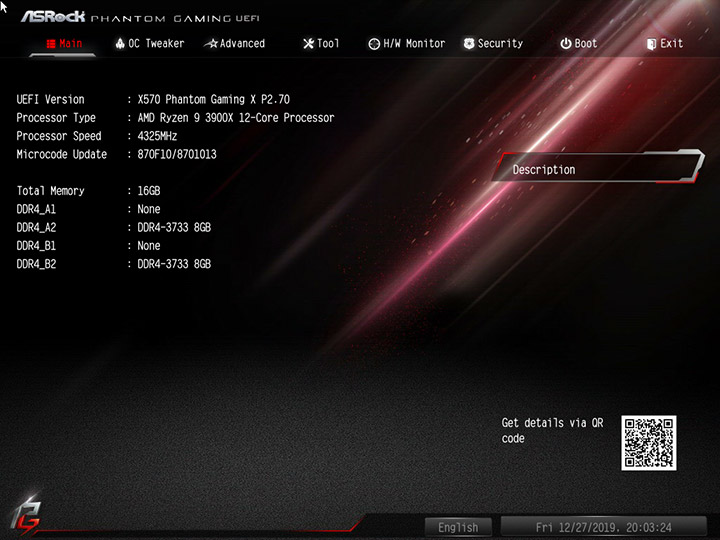

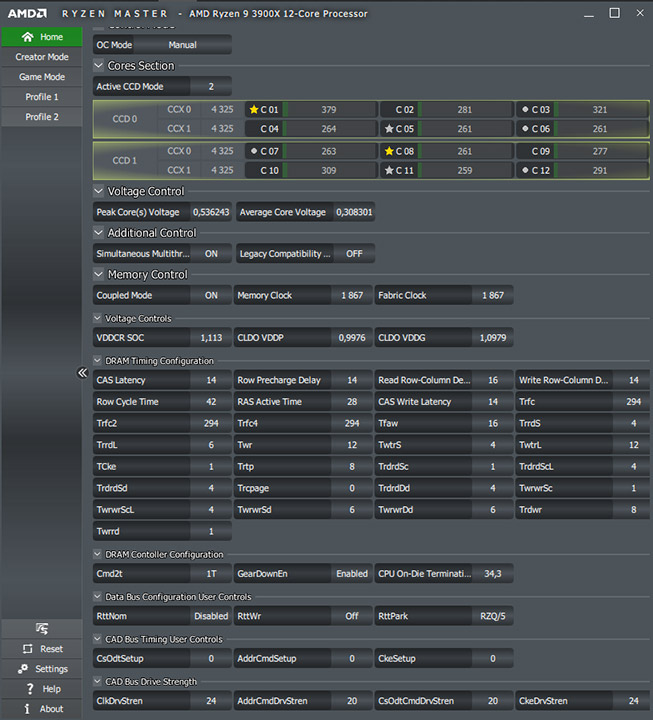

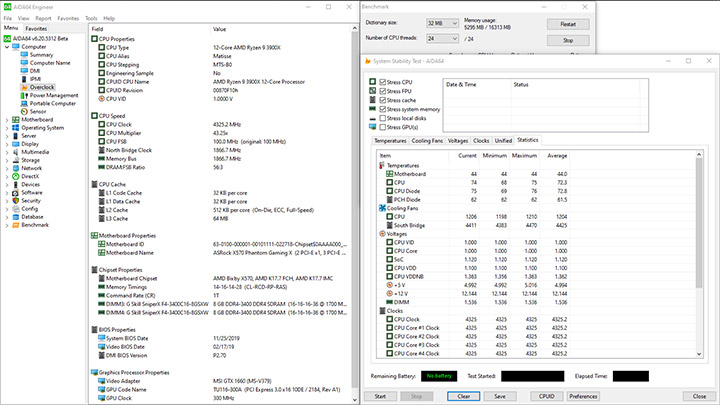

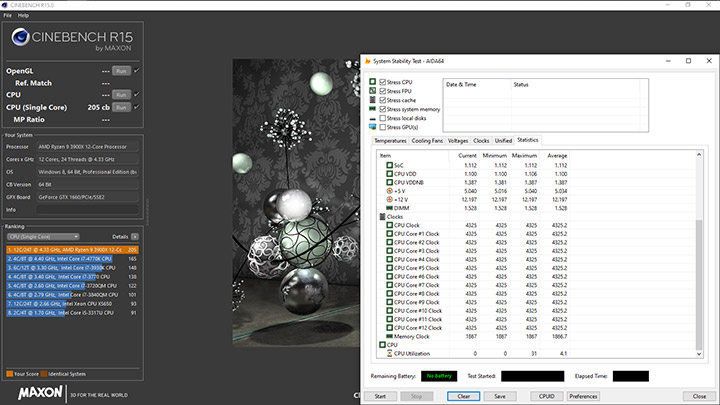

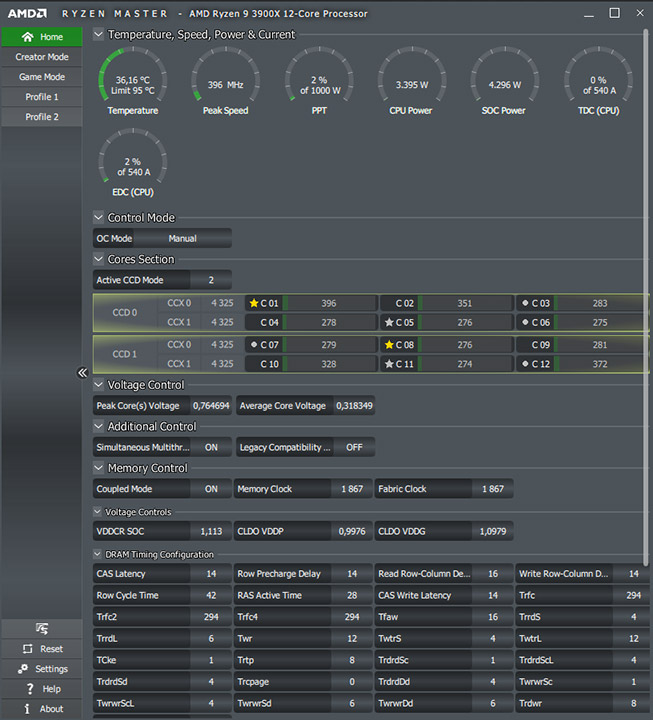

4325 МГц — частота, с которой можно выполнять более простые задания. Шесть проходов в Cinebench R15 будут выступать отсечкой минимального и достаточного напряжения, в этот раз уровень составил 1,39 В.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Фиксировались перепады от 1,35 до 1,387 В, потому и здесь, без участия LinX, вряд ли положение вещей можно называть образцовым. Продуктивность системы оказалась практически эталонной.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

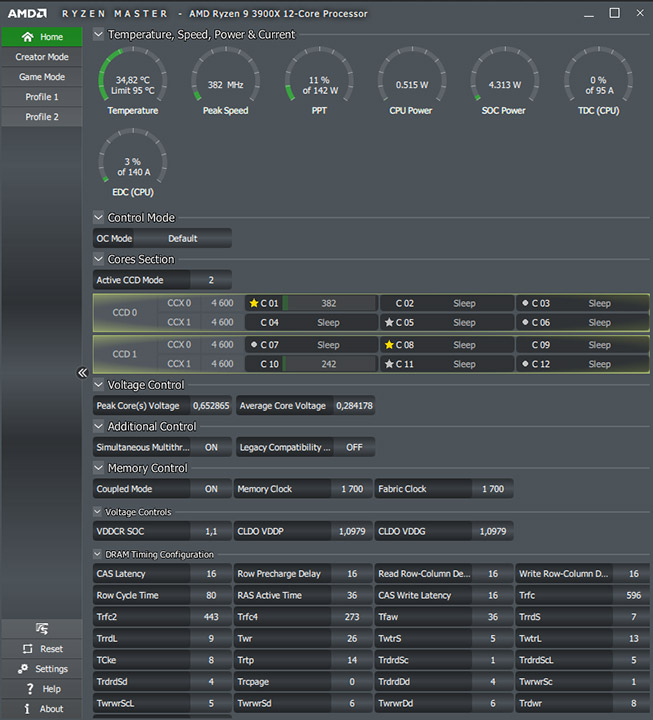

Как известно, на разных платах с AMD X570 и CPU Matisse при работе с BCLK цифры выше 100,6 МГц приводят к недоступности устройств SATA, здесь же и вовсе отсутствует возможность прямой установки этой величины, поэтому в качестве модификации переменной можно активировать Spread Spectrum. В результате чего получим 99,8 МГц. Впрочем, справедливости ради, можно говорить про существенную разбалансировку уровня, который в ряде случаев может подрасти и до 100,2 МГц; чёткой зависимости от степени нагрузки на систему выявлено не было.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Завершим тесты испытаниями со схемой работы штатного вентилятора. Калибровка устройства в фирменном ПО вряд ли была отточена под высокоскоростные крыльчатки, по итогу нескольких замеров полученные тут цифры могли серьёзно отличаться друг от друга, если рассуждать в рамках абсолютных величин. Слишком мал промежуток времени для стабилизации скоростных характеристик. И всё же, контроль над устройством был доступен в рамках всего диапазона управления, включая мониторинг оборотов (напомню, мы имеем дело с трёхпроводным подключением). Эксперименты над условно-бесшумной схемой работы я проводил прямо тут.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Затем наработки я фиксировал прямо в UEFI.

ASRock X570 Phantom Gaming X

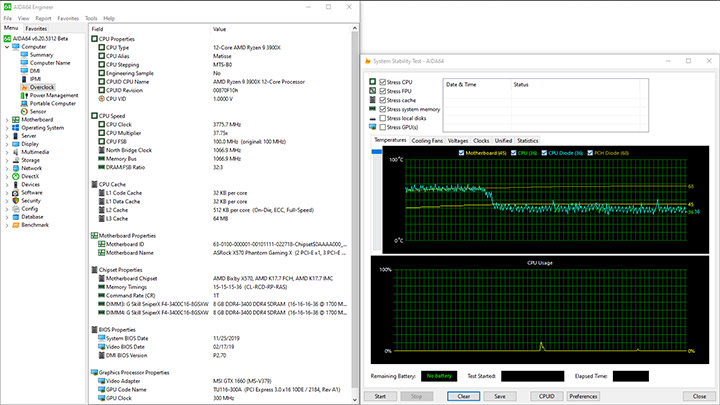

Десять минут работы ПК с нагрузкой в лице многопоточного бенчмарка 7-Zip являлись «прогревочным» тестом, после чего компьютер бездействовал. Всё это время вентиляторы на видеокарте не вращались. Компромиссом между нагревом и условной бесшумностью стала комбинация из 1525 об/мин и 68 градуса на хабе. Расслышать движение воздуха можно было не более чем в 20 см от платы. В целом, усмирить работу вентилятора для этапа простоя системы или её невысокой нагрузки вполне реально штатными средствами продукта.

ASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming XASRock X570 Phantom Gaming X

Вывод

Рынок высокоуровневых систем устойчиво развивается, а игровые ПК выступают одним из его локомотивов уже долгие годы. Образ подходящего устройства для этого сегмента постоянно трансформируется, не стали за всем наблюдать со стороны и в компании ASRock, внедрив не так давно в свой ассортимент серию Phantom Gaming. В целом, рассмотренная модель достаточно органично смотрится в роли её флагмана. Большая часть акцентов расставлена вокруг добавочных узлов — Сети, Звука, Иллюминации. На трёх этих китах сегодня и строится образ игровой станции. Каждый производитель пытается выделиться, а наша гостья может похвастать бонусом в лице лучшей в своём классе Creative Sound Blaster Cinema 5. Комплекс способен трансформировать восприятие звуков (материала) до неузнаваемости по отношению к оригиналу. Нет замечаний и к сетевой инфраструктуре: имеются различные адаптеры и две (!) оболочки для управления траффиком. Дизайн и вплетённая в него подсветка достаточно проработаны, а на сколько это получилось удачно и привлекательно — каждый решит для себя сам.

К разгонным возможностям особых нареканий нет. UEFI функционален и стабилен, а список прошивок — богат. Для покорения новых вершин в разгоне и бенчмаркинге испытуемая вряд ли окажется лучшим предложением, но подобного позиционирования у неё и нет. Есть ряд вопросов к уровню напряжения при его фиксировании по ходу проведения замеров, зато всё в порядке с нагревом, благодаря мощному преобразователю напряжений, и потому вряд ли возникнут проблемы при работе с СЖО, когда сектор VRM останется без какого-либо обдува. Оверклокинг ОЗУ также не был рекордным, но итог оказался вполне типичным для широкого круга различных плат для CPU AMD Matisse. Система взаимодействия с охладителями включает возможность индивидуальной подстройки каждой имеющейся площадки на плате, сюда входит и штатный вентилятор, шум от которого явно захотят снизить любители тихих сборок. Концепт охлаждающей конструкции вряд ли можно называть образцом для подражания. При использовании горячих видеокарт, блокирующих доступ воздуха к вентканалу хаба, в ход пойдёт огромная теплоёмкость верхней накладной пластины, которая, хочется верить, некоторое время будет сдерживать ситуацию вдалеке от катастрофы. Но для мощных сборок, где обязательно окажутся несколько компактных SSD, которые также будут передавать на неё избыточное тепло, всё же лучше воспользоваться райзером и перенести ВК ближе к (прозрачной) стенке корпуса, тогда её можно будет и рассмотреть получше, и решить вопрос с температурой хаба AMD X570. Высокоуровневые современные кейсы именно так и побуждают поступать.

Как и прежде, остаётся пожелать компании ASRock устойчивого развития и смелых экспериментов. Они давно находятся в свободном плавании и способны предлагать конкурентные, интересные продукты широкому кругу покупателей. Возможно, одним из них станет и будущий владелец ПК на базе мощного настольного процессора от AMD.

Максимальная функциональность
