Компания ASRock не перестаёт совершенствовать свои устройства, и вот теперь, с выходом новой серии чипсетов от Intel, специалисты продемонстрировали обновлённую линейку «игровых» материнских плат, которую проще всех выделить среди остальных изделий благодаря внедрённому в название префиксу Fatal1ty. Использование Z270 подразумевает готовность продукта к разгону, а массивные радиаторы в схеме питания укрепляют этот образ. Звук основан на старшем кодеке от Realtek и дополнен функциональной утилитой от Creative. Удивительно, но сетевой адаптер используется вовсе не Killer, что уже вошло в привычку для ряда подобных плат, здесь остановились на проверенном решении Intel.
Также в распоряжении у пользователя окажется три гнезда M.2. Более никаких бонусов нет, поскольку эта модель является самой простой в серии. Система подсветки была серьёзно модифицирована, это отразилось в том числе и на её названии, теперь используется словосочетание AURA RGB LED, фактически клонируя одного из основных конкурентов.
| Модель | ASRock Fatal1ty Z270 Gaming K4 |
|---|---|
| Официальная страница продукта в Сети | asrock.com |
| Чипсет | Intel Z270 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S) |
| Память | 4 DIMM DDR4 SDRAM 2133/2400/2800*/2933*/3200*/3600*/3733+*(OC), максимум 64 ГБ |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 (x16) 1 x PCI Express 3.0 x16 (x4) 4 x PCI Express 3.0 x1 |
| M.2 | 2 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) 1 x PCI Express 3.0 x1 (Key E, 2230) |
| Встроенное видеоядро (в процессоре) | Intel HD 510/530/610/630 |
| Видеоразъёмы | HDMI, DVI-D, D-Sub |
| Количество подключаемых вентиляторов | 4x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 8 х 3.1 Gen1 (4 разъёма на задней панели (один типа C), Z270) 7 x 2.0 (2 разъёма на задней панели, Z270) |
| Serial ATA | 6 x SATA 6 Гбит/с (Z270) |
| RAID | 0, 1, 5, 10 (SATA, Z270) |
| Встроенный звук | Codec — Realtek ALC1220 (7.1, HDA) Op Amp — Texas Instruments NE5532 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet) |
| COM | 1 (внутренний) |
| TPM | + |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 224 |
| Дополнительные возможности | Fatal1ty Mouse Port (USB 2.0), колодка для подключения ленты RGB LED, колодка Thunderbolt, стойка под две антенны на задней панели, поддержка AMD 2-Way CrossFireX, Creative Sound Blaster Cinema 3 |
| Цена в рознице, $ | 165 |
Упаковка и комплектация
Завоёвывать симпатию покупателя продукт начинает со своей упаковки. Она состоит из большой чёрной коробки, снабжённой ручкой для переноса, а поверх неё надета декоративная «обложка». Качество изготовления заслуживает на отличную оценку.
Описание особенностей находится на одной из сторон, вместе с небольшим фото платы, схематическим изображением её задней панели и таблицей с основными характеристиками.
Комплект поставки не самый впечатляющий, тут есть:
- многоязычная инструкция по быстрой установке;
- руководство по UEFI и F-Stream на английском языке;
- диск с драйверами и фирменным ПО;
- наклейка с логотипом компании;
- открытка с эмблемой серии (присутствует место для марки);
- три крепёжных винта для устройств формата M.2;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.
Внешний вид
Устройство полностью соответствует формату ATX и имеет десять точек для крепления в корпусе. Здесь нет органов управления состоянием системы (кнопок или переключателей), отсутствуют вспомогательные диагностические индикаторы. А вот подсветка реализована в трёх местах — под накладками у чипсета, в зоне распайки звукового кодека и внутри козырька над задней панелью. Допускается подключение сторонней светодиодной ленты, для чего заготовлена одна колодка на плате.
На дне можно отметить наличие винтов, крепящих радиаторы, а электронных компонентов там совсем нет.
Демонтаж декоративного элемента демонстрирует в целом несложную топологию платы. Видно место под нераспаянный крупный адаптер, скорее всего, ним мог бы стать дополнительный сетевой контроллер.
Радиатор для PCH снабжён полупрозрачной накладкой, через неё будет пробиваться свет от светодиодов, распаянных прямо на плате. Сама металлическая конструкция весьма массивная, с охлаждением проблем не будет.
Накопители могут быть подключены к шести продольным гнёздам SATA.
Заготовлена пара M.2, где можно смонтировать устройства длиной до восьми сантиметров, а ещё один слот предусмотрен под адаптер беспроводных сетей.
Используя гнёзда на корпусе, можно задействовать четыре выхода USB последнего, третьего поколения, и пять второго, устаревающего типа.
Все шестнадцать линий PCI-E от ЦП идут к одному армированному гнезду, остальные работают при участии PCH.
Конденсаторы для нужд аудиосоставляющей выбраны среди продукции Nichicon, хотя раньше ASRock предпочитали ELNA. Необычно расположена контактная группа для проведения сброса настроек CMOS — сразу под гнездом PCI-E x16.
Сетевой и звуковой контроллер обходятся без экранирующих элементов. Есть один операционный усилитель. Изолирующий участок в текстолите выполнен больше для вида. Подстветку здесь организовали при помощи трёх элементов RGB.
Силовая подсистема снабжена двумя массивными радиаторами с небольшим оребрением, они невысокие. Над одним из них возвышается накладка, где есть окошко для подсветки.
Силовая подсистема оказалась абсолютно такой же, как у модели Z270 Pro4. Разве что, конденсаторы используются другие, с заявленным сроком службы в 12 тысяч часов, кроме того, вместо девяти штук 820 µF, теперь их здесь насчитывается десять.
На площади термопроводников не экономили, как и на их поперечном сечении, отличный прижим обеспечен винтовым креплением.

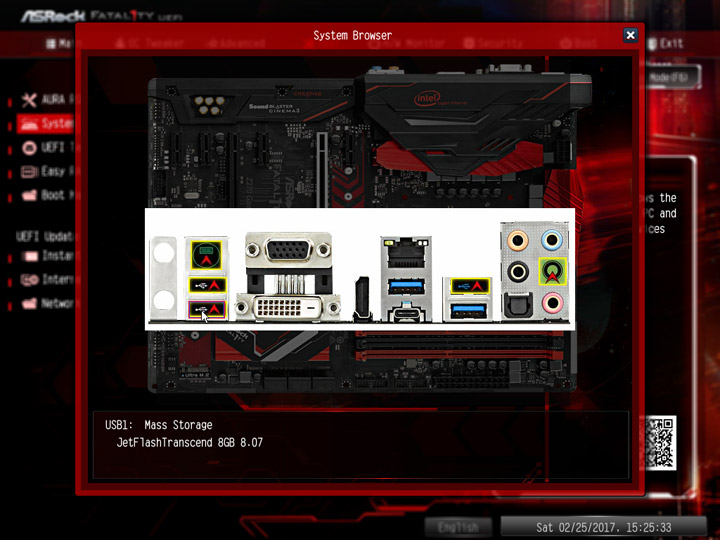

Задняя панель во много похожа на таковую в составе ASRock Z270 Pro4. Теперь есть два гнезда USB именно второго поколения, а дополнением выступает пять позолоченных аудиогнёзд (вместо трёх), также появился оптический выход. Исчерпывающий набор для современной материнской платы.
Возможности UEFI

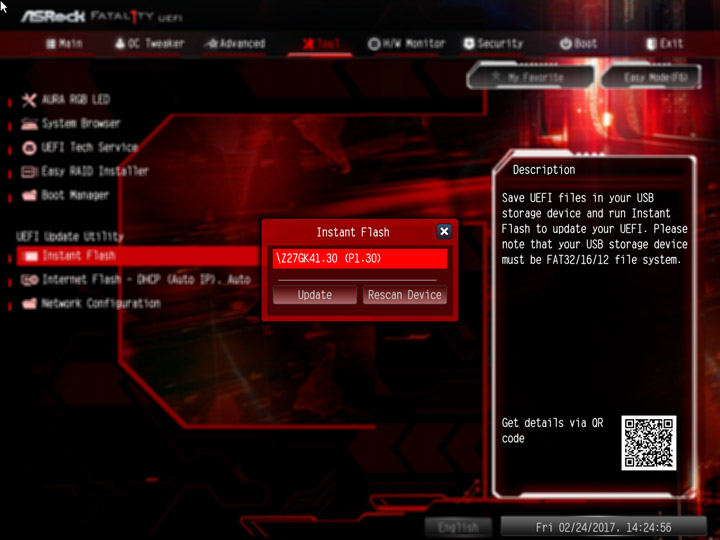

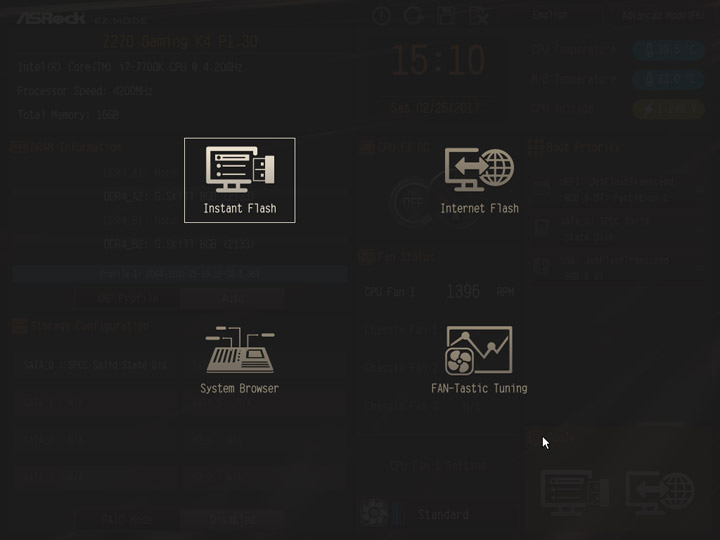

Для обновления прошивки я воспользовался фирменной утилитой из состава UEFI Instant Flash.

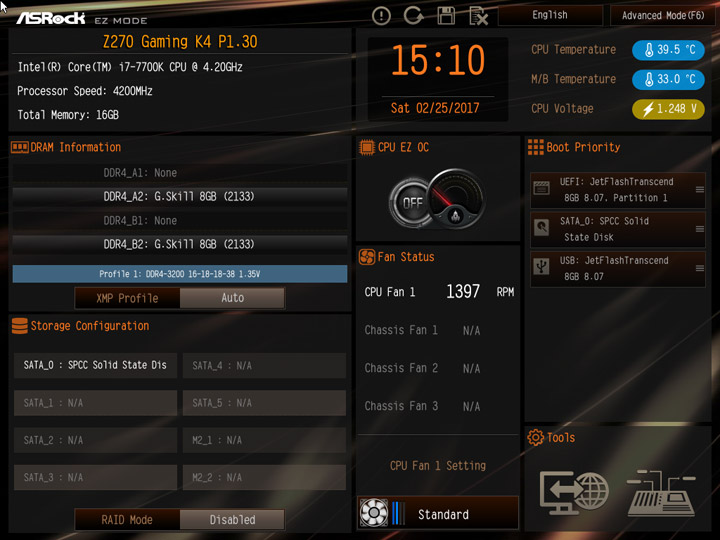

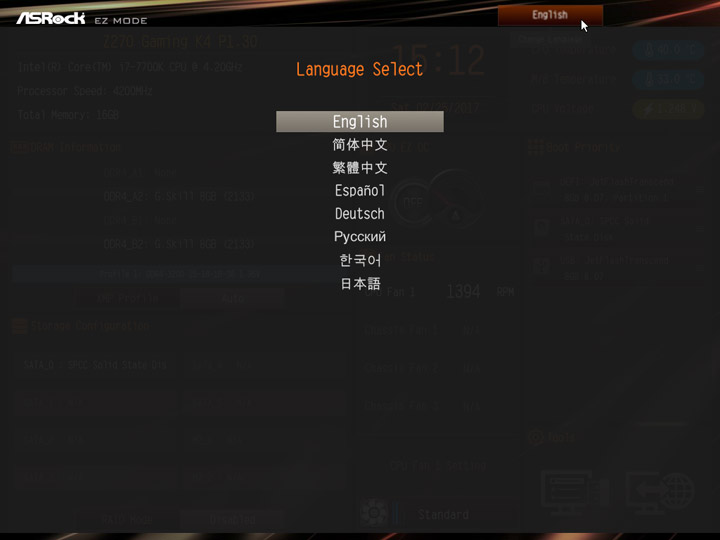

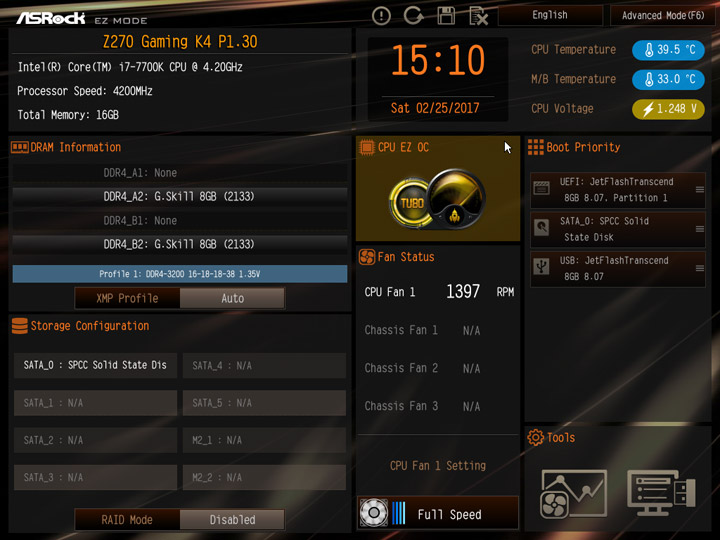

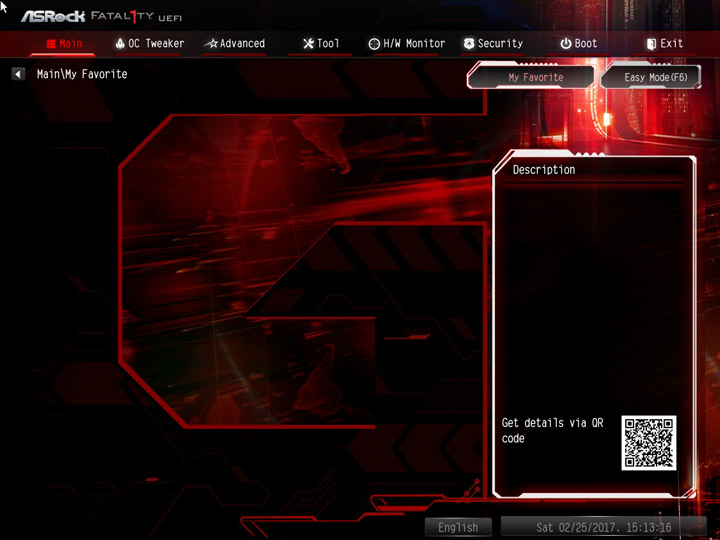

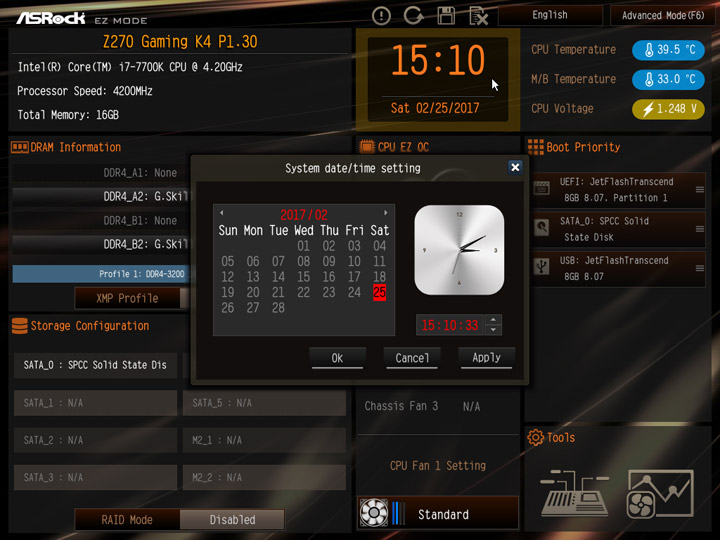

Режим EZ Mode позволит провести базовую настройку системы, в том числе, замедлить все системные вентиляторы.

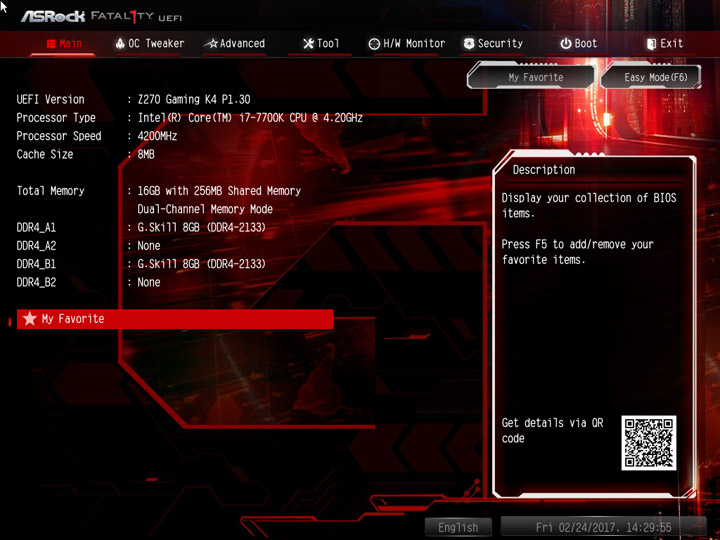

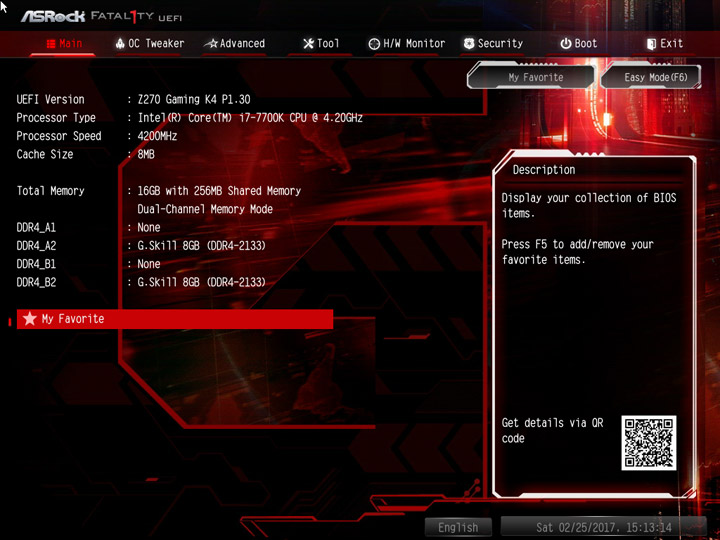

Больше настроек находится в расширенном режиме. Есть возможность сформировать список из часто востребованных пунктов, по собственному предпочтению.

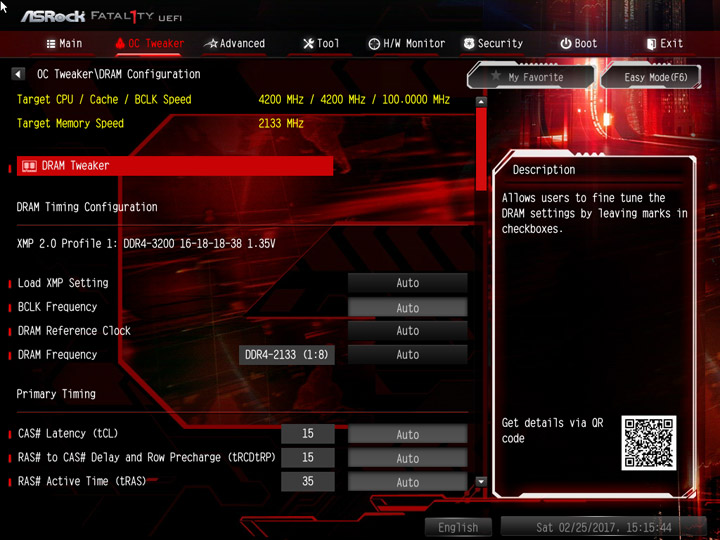

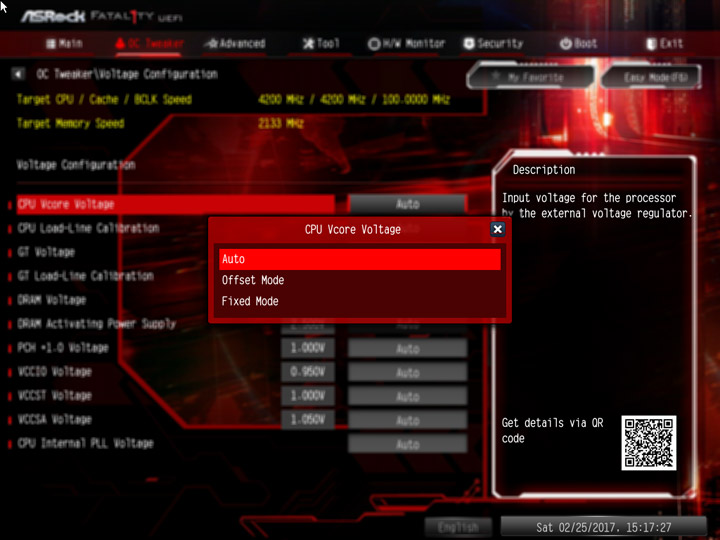

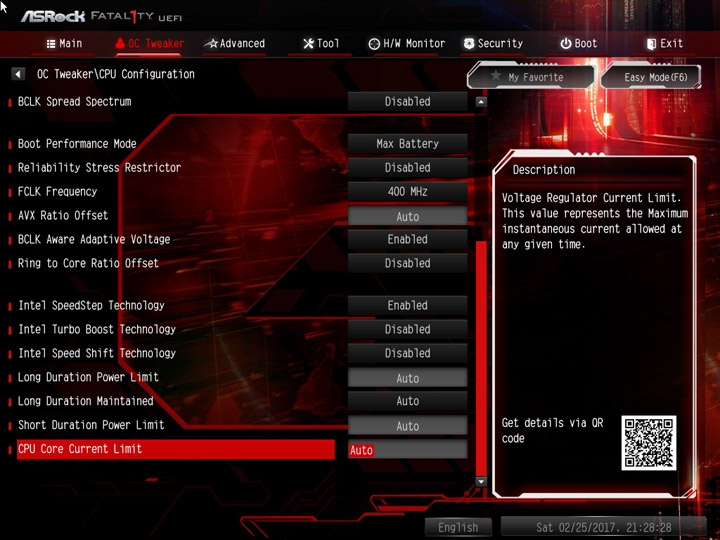

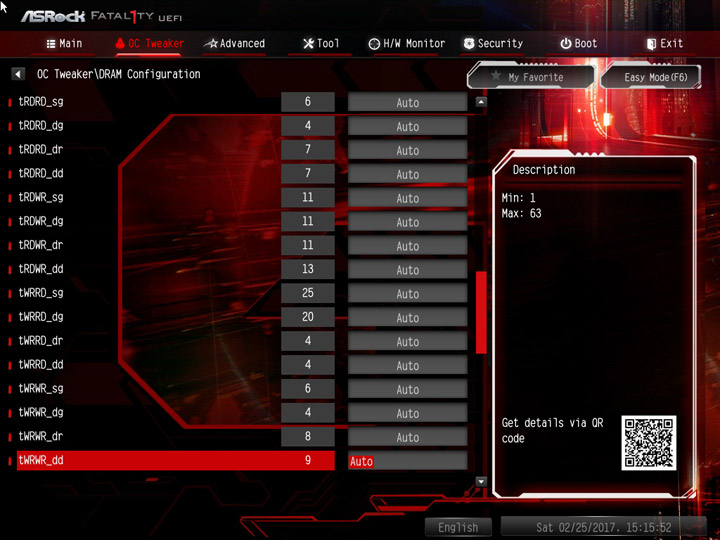

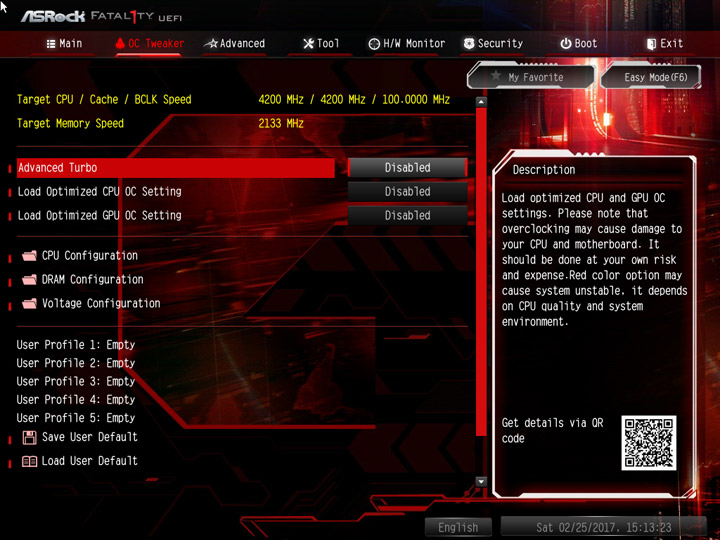

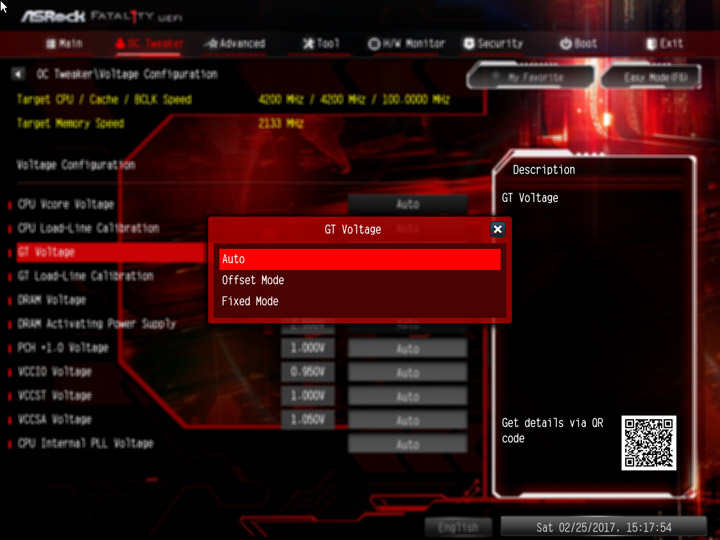

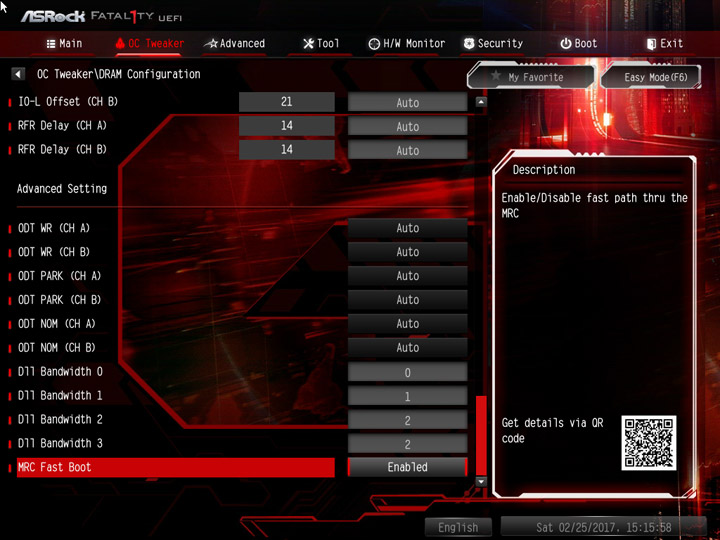

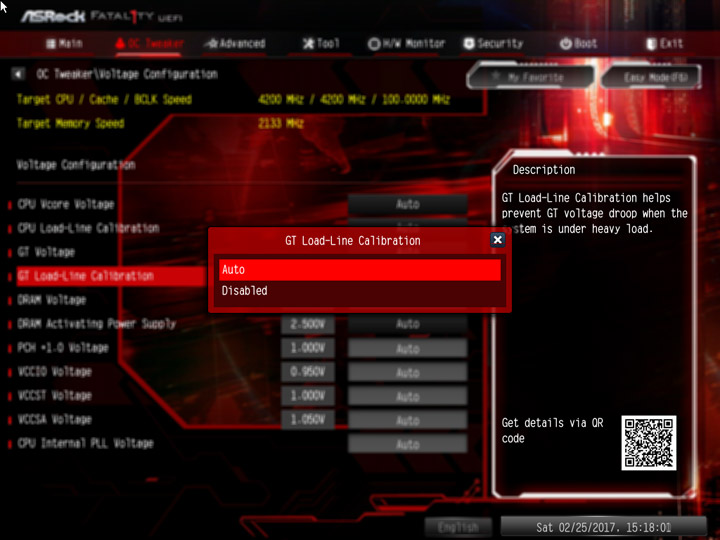

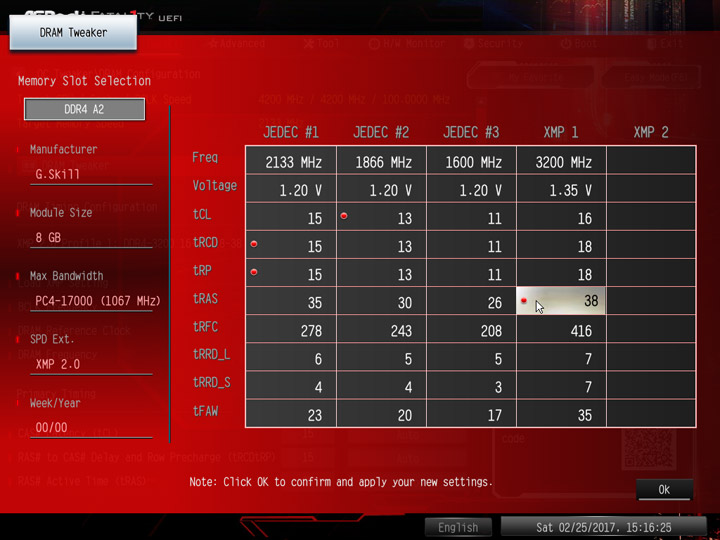

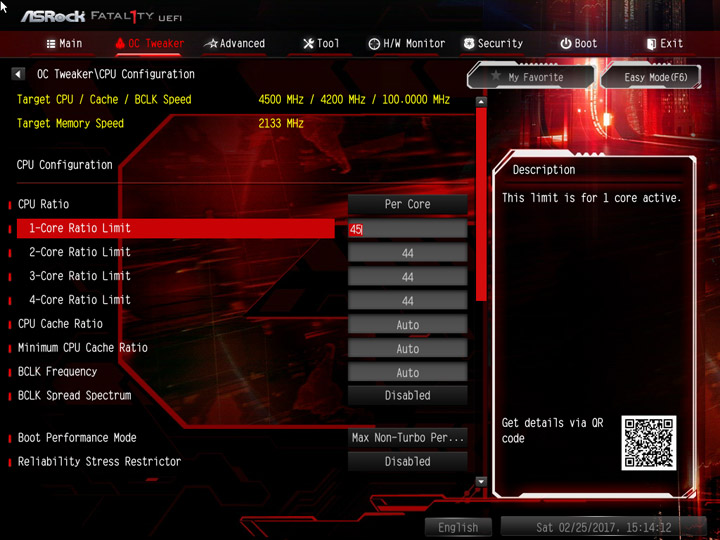

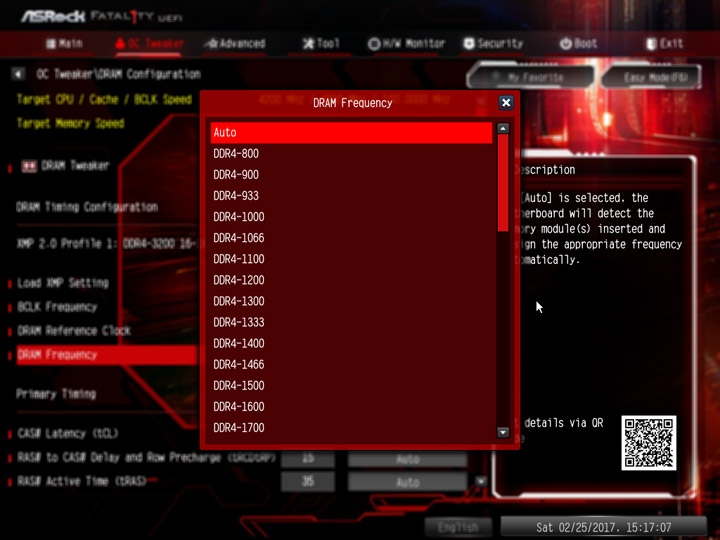

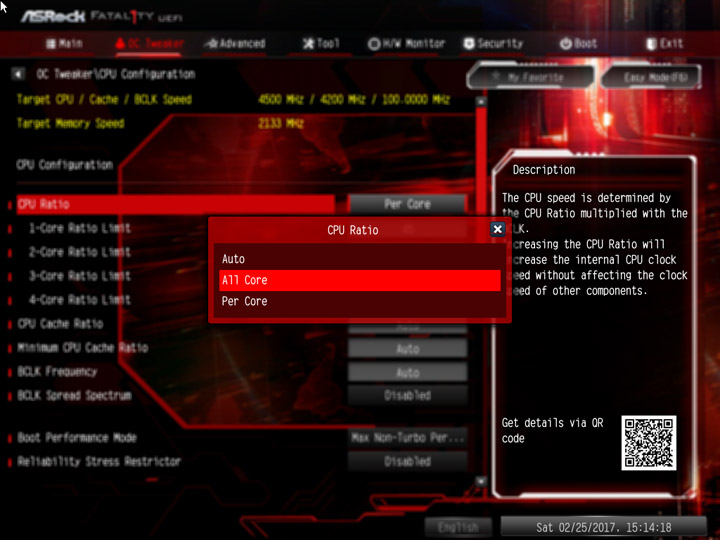

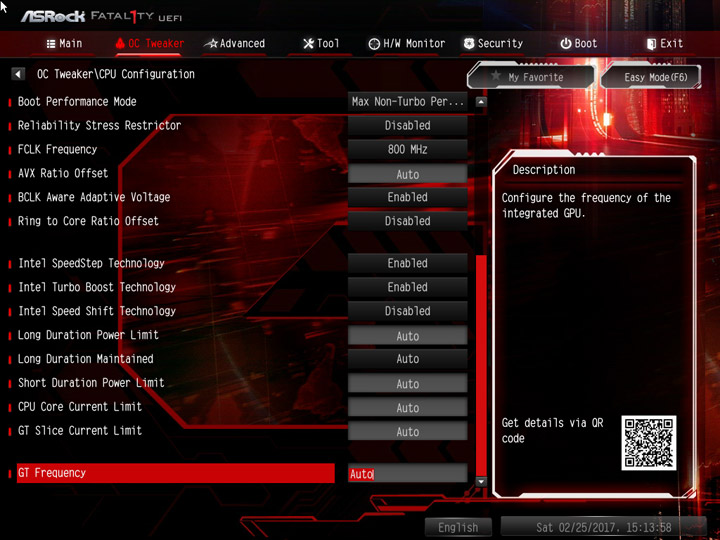

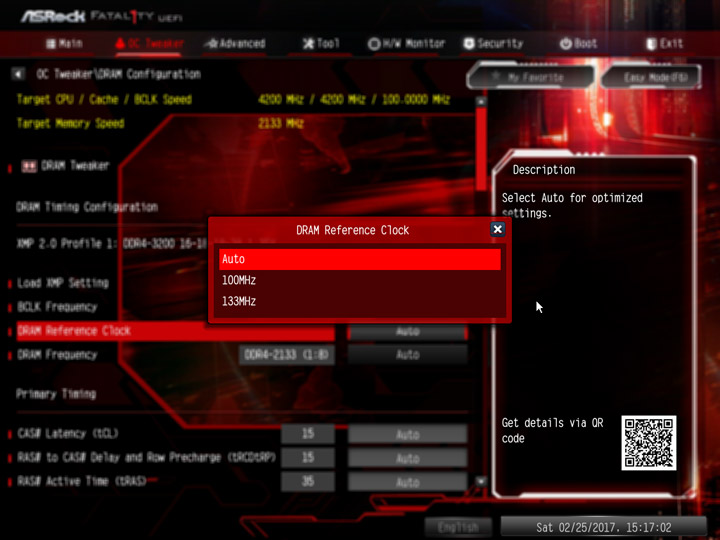

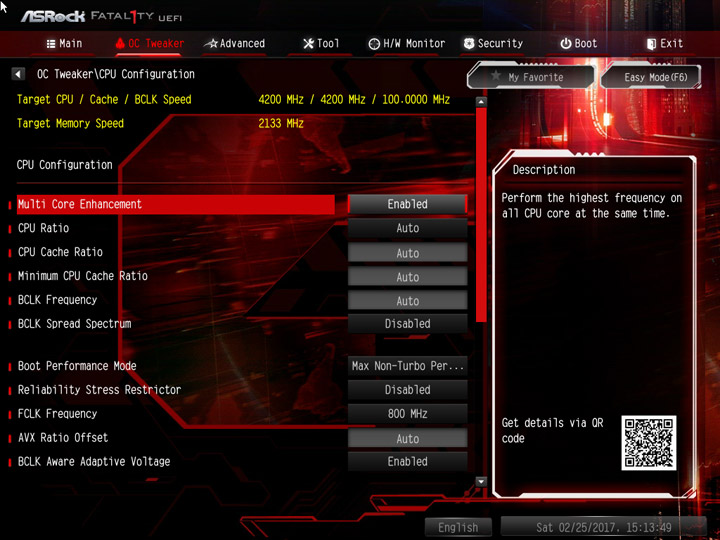

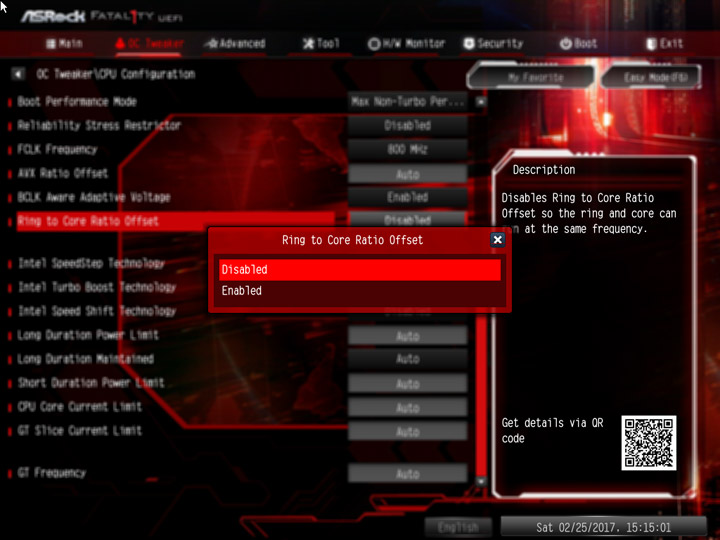

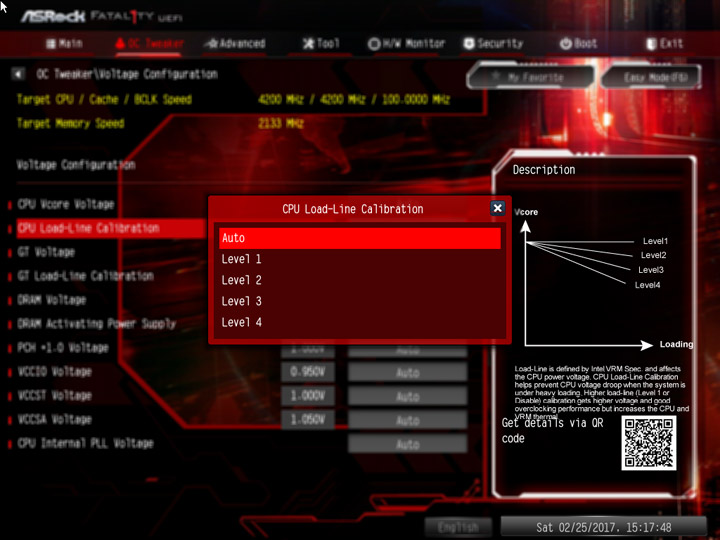

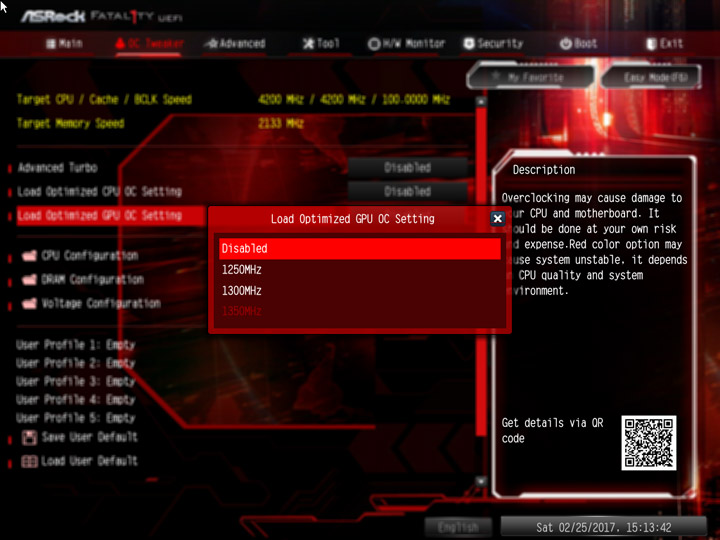

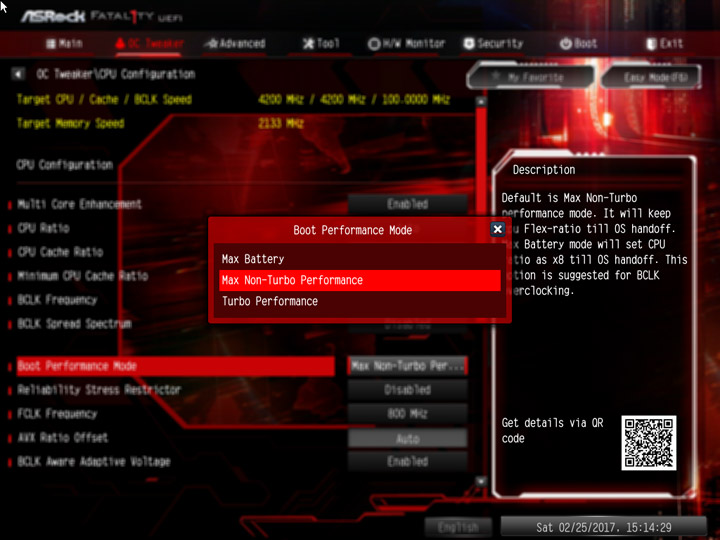

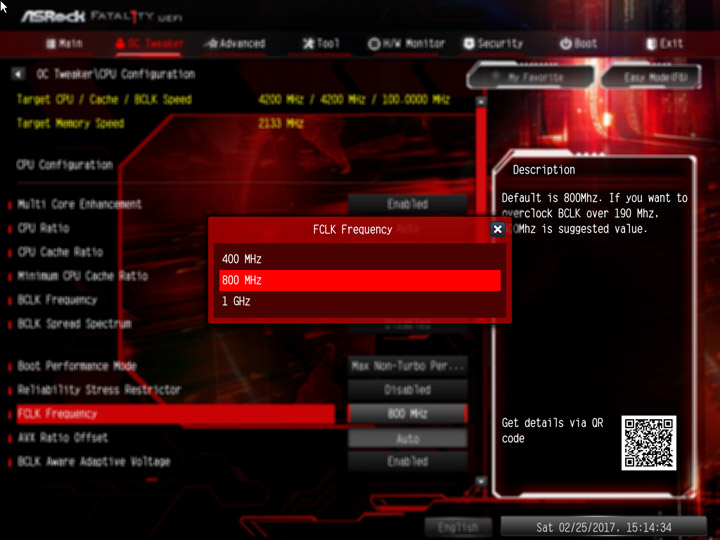

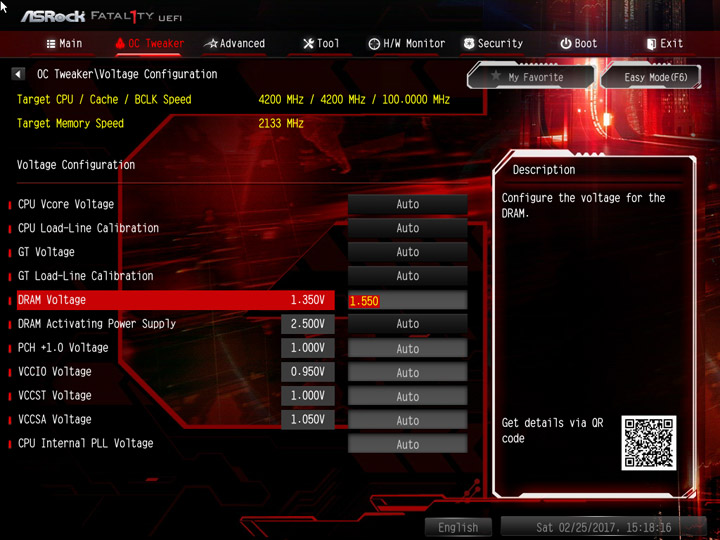

Меню OC Tweaker, необходимое для разгона, полностью идентично модели Z270 Pro4, выходит, общая у них не только подсистема питания.
Наиболее значимые пункты имеют следующие пределы:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK Frequency (МГц) | 100–538,2 | 0,1 |
| CPU Ratio (Multiplier) | 8–120 | 1 |
| CPU Vcore Fixed Voltage (В) | 0,9–1,52 | 0,005 |
| CPU Vcore Offset Voltage (мВ) | –100…+500 | 5 |
| CPU Load-Line Calibration | Auto/Level 1…4 | 1 |
| CPU Cache Ratio (Multiplier) | 8–120 | 1 |

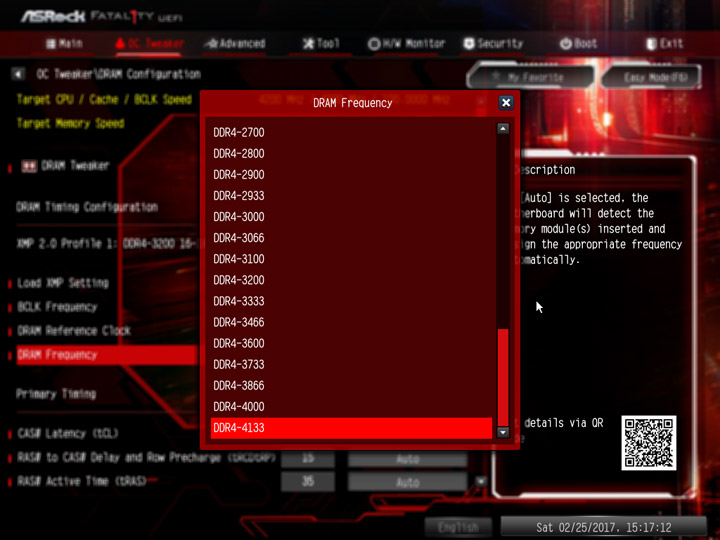

| DRAM Frequency (МГц) | 800–3100, 800–4133 | 100, 133 |
| DRAM Voltage (B) | 1,2–1,55 | 0,05 |
| VCCSA Voltage (В) | 1,05–1,30 | 0,01 |
| VCCIO Voltage (В) | 0,95–1,20 | 0,01 |
| PCH +1.0 Voltage (В) | 1,00–1,15 | 0,05 |
| GT Frequency (МГц) | 100–3000 | 50 |
| GT Fixed Voltage (В) | 0,9–1,52 | 0,005 |
| GT Offset Voltage (мВ) | –100…+200 | 5 |

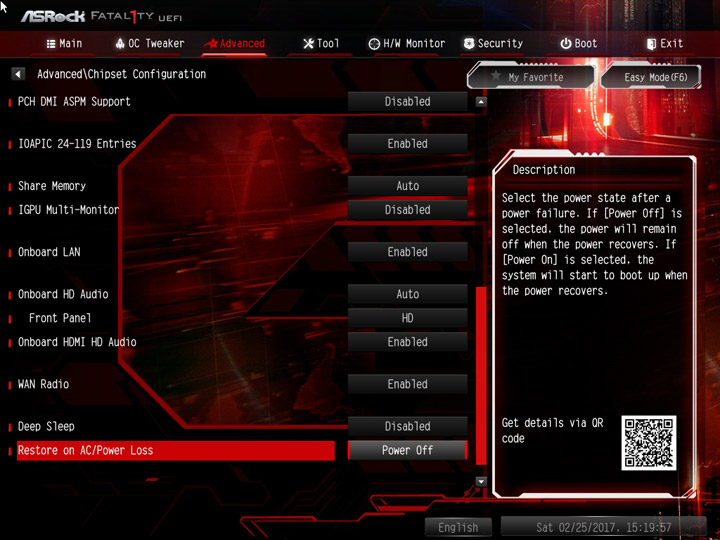

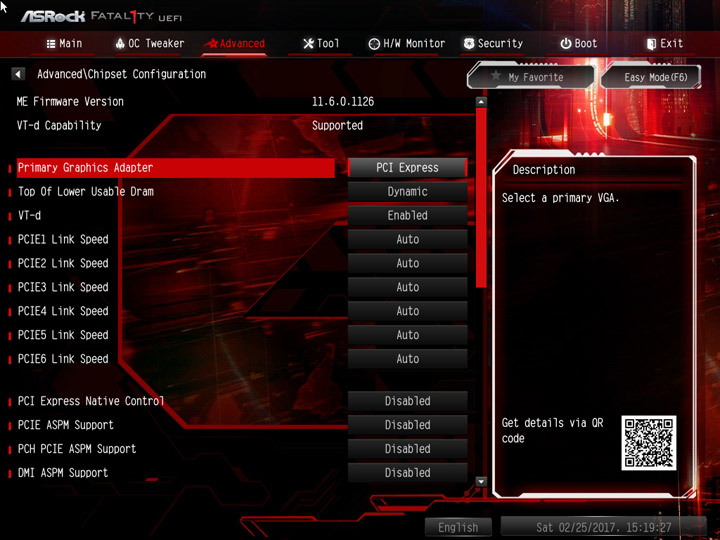

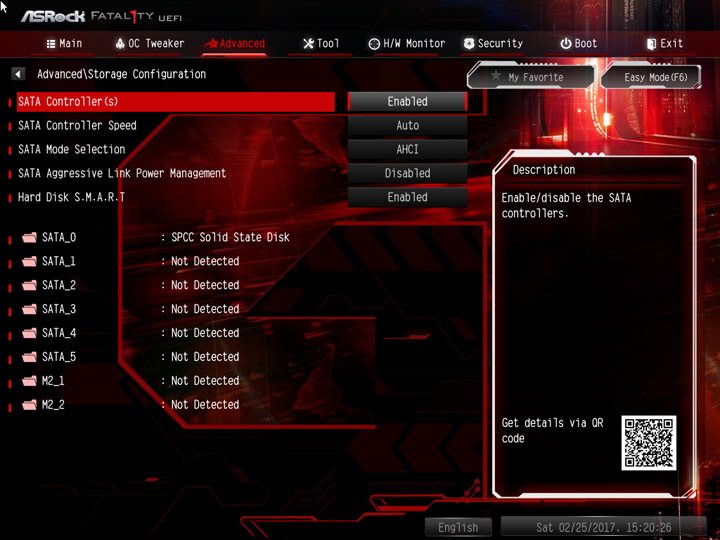

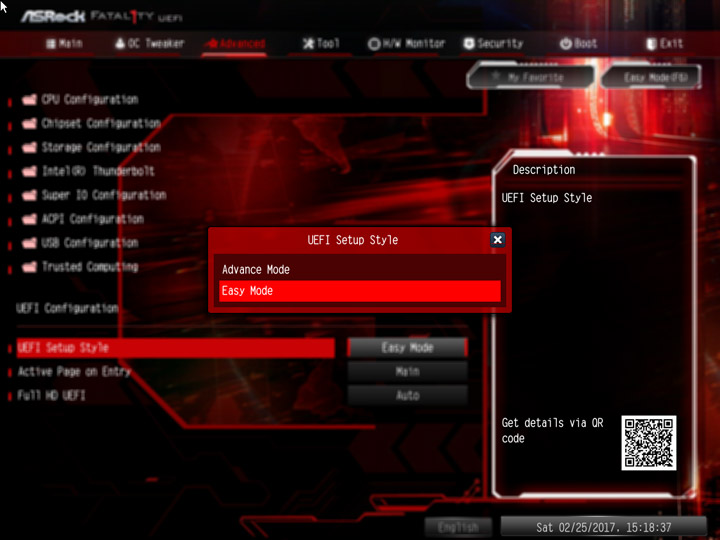

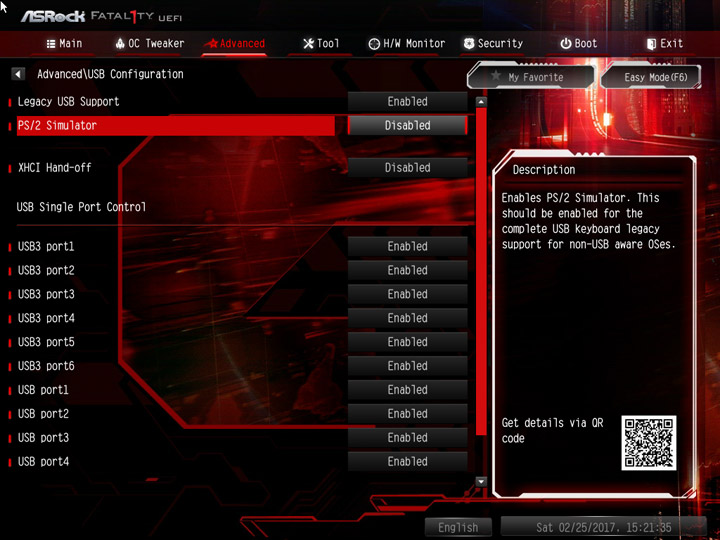

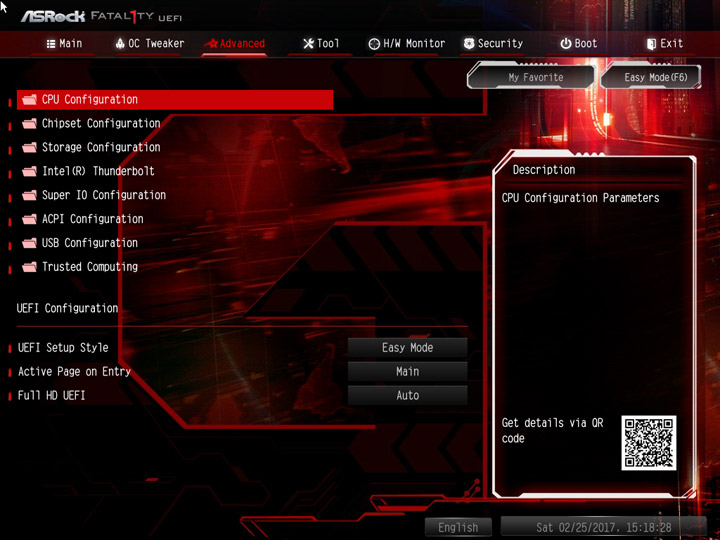

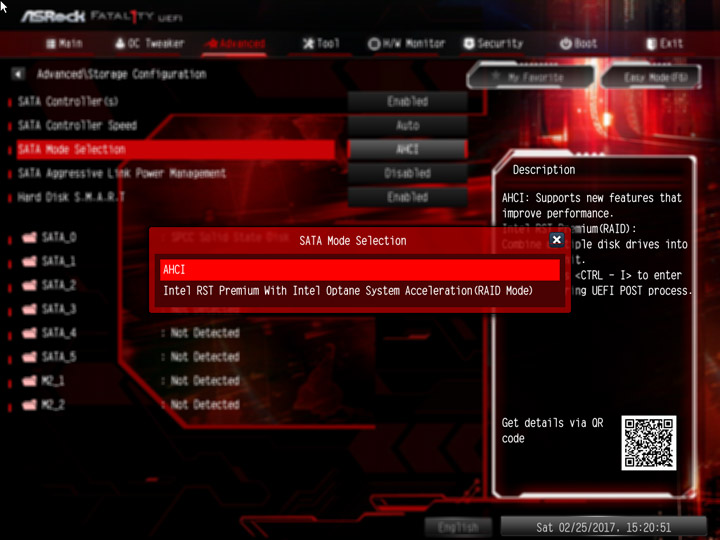

Для наладки работы периферии предусмотрен раздел Advanced.

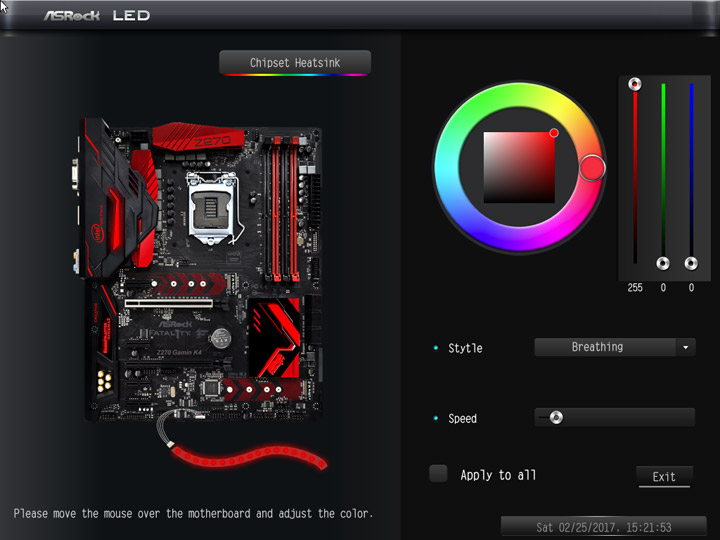

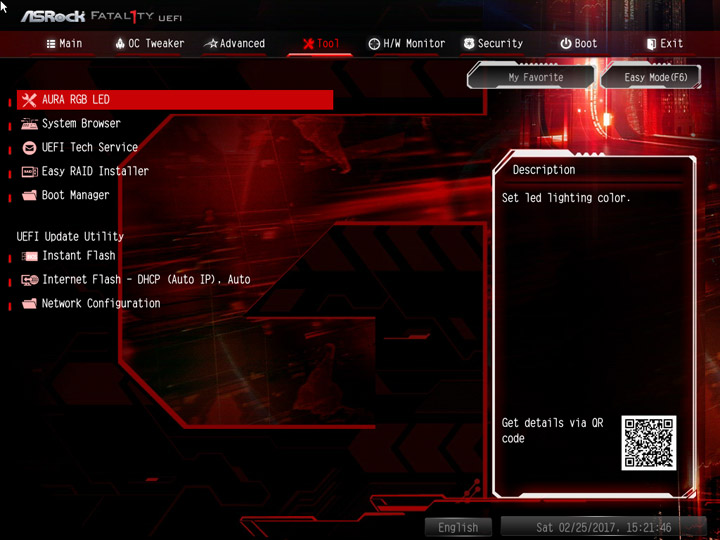

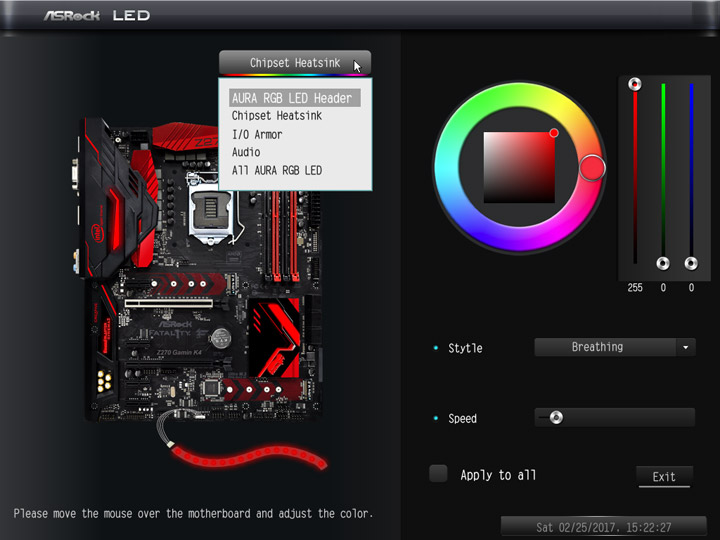

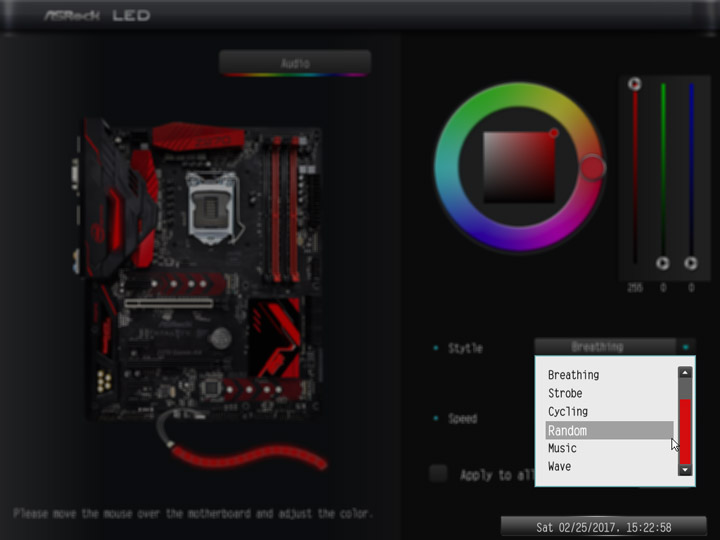

В числе фирменных механизмов числится AURA RGB LED. Если я не ошибаюсь, инженерам ASRock первым удалось реализовать полный контроль за подсветкой прямо в UEFI. Возможности ничем не хуже доступных в фирменной утилите при работе из-под Windows. Интерактивная карта оборудования работала без проблем.

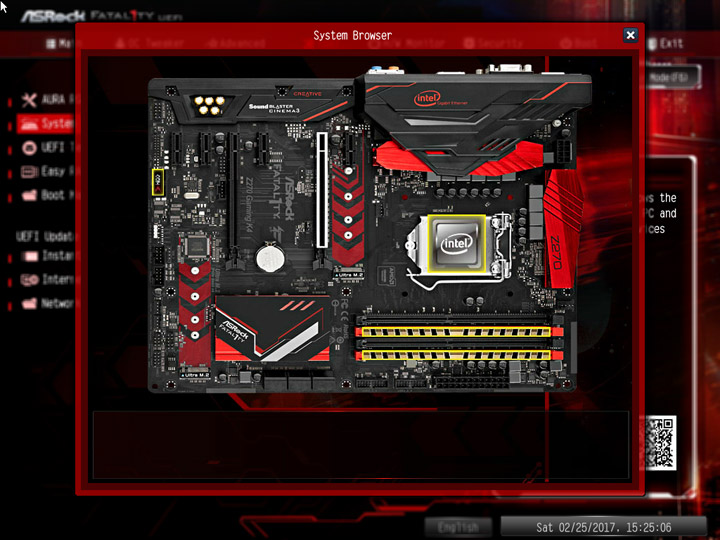

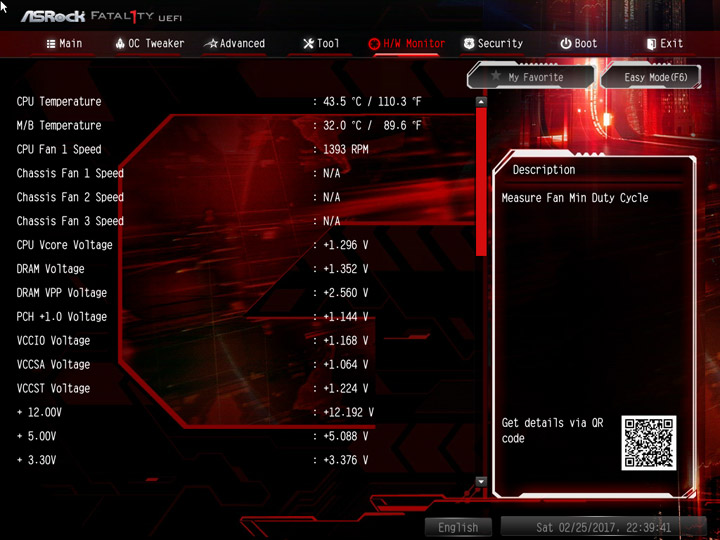

Отображение действующих значений ряда системных параметров оформлено в H/W Monitor.

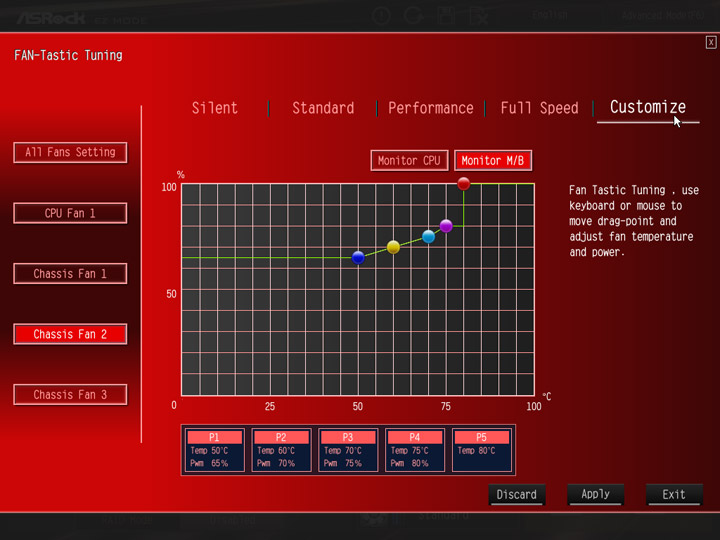

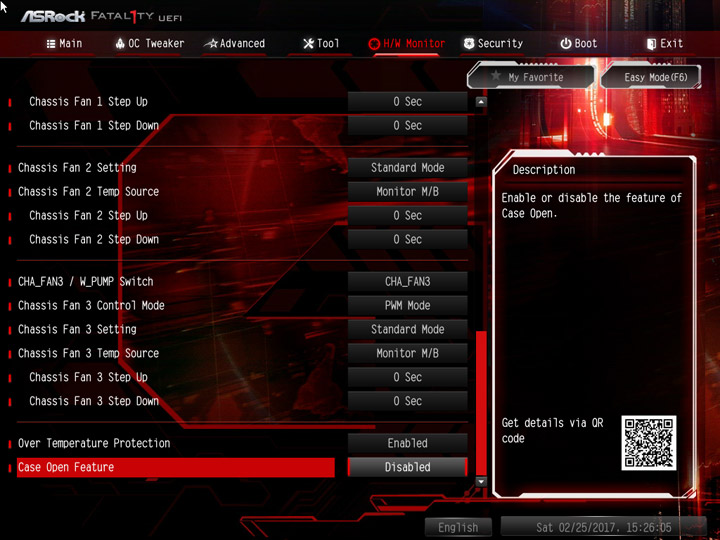

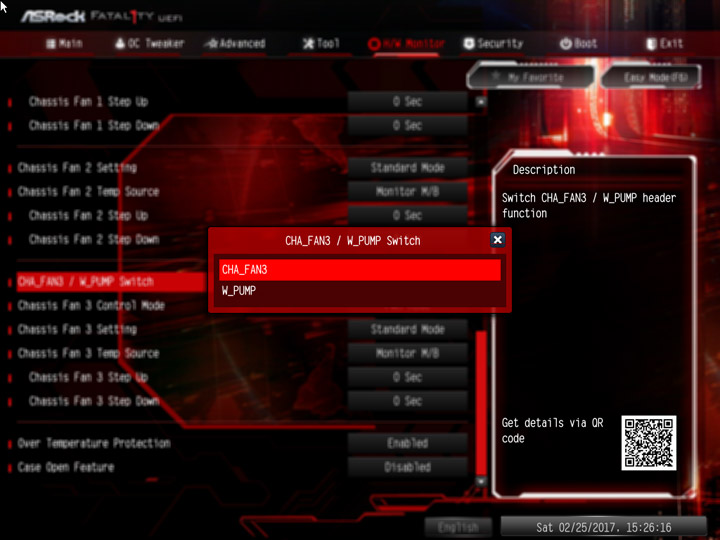

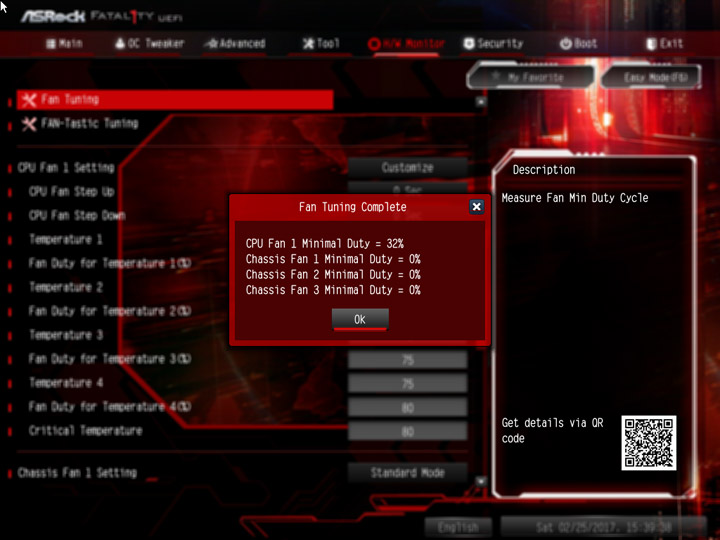

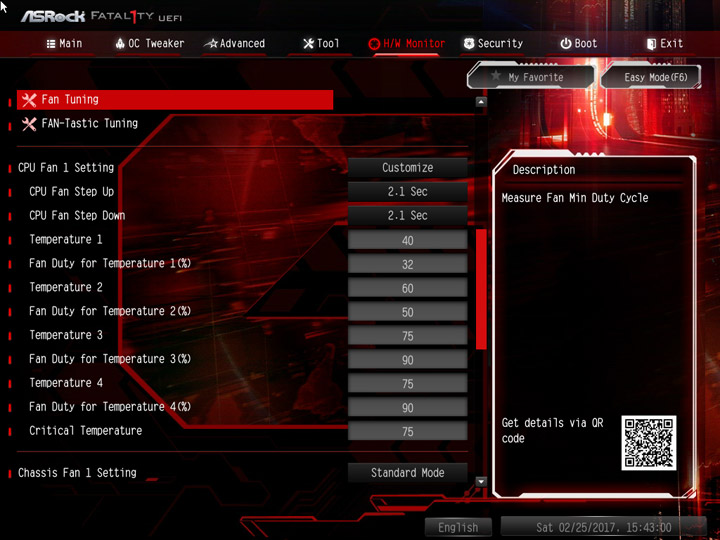

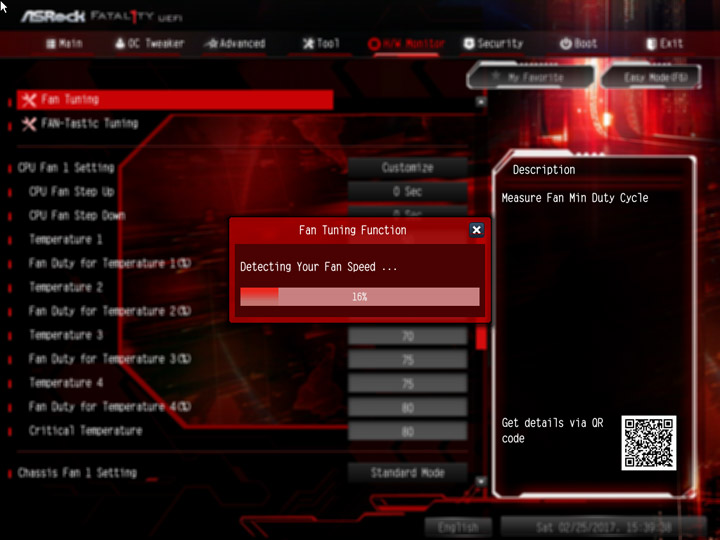

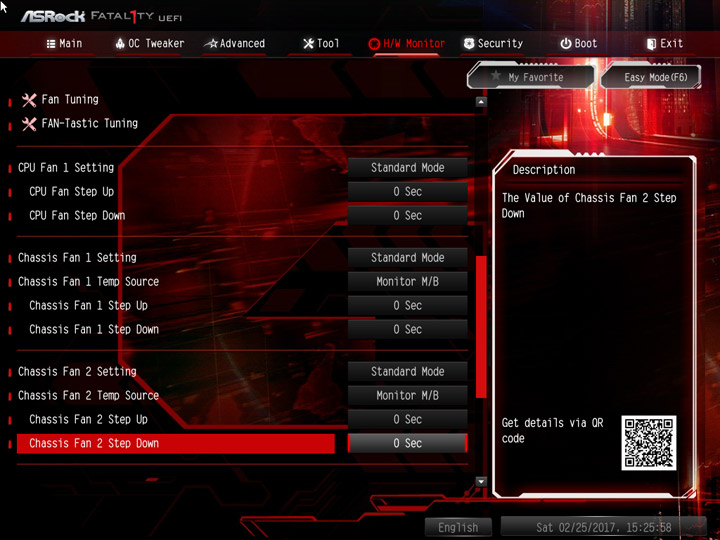

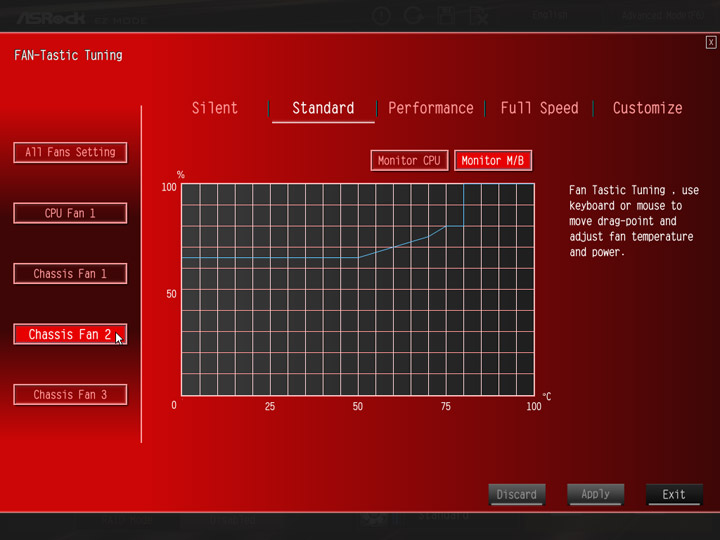

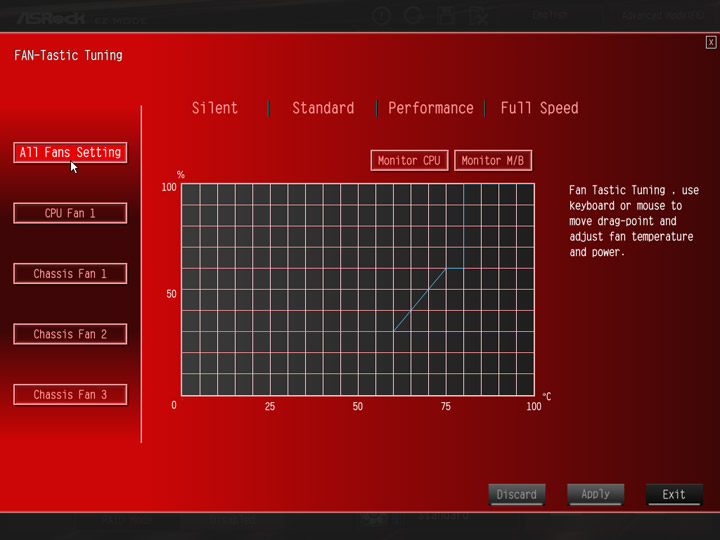

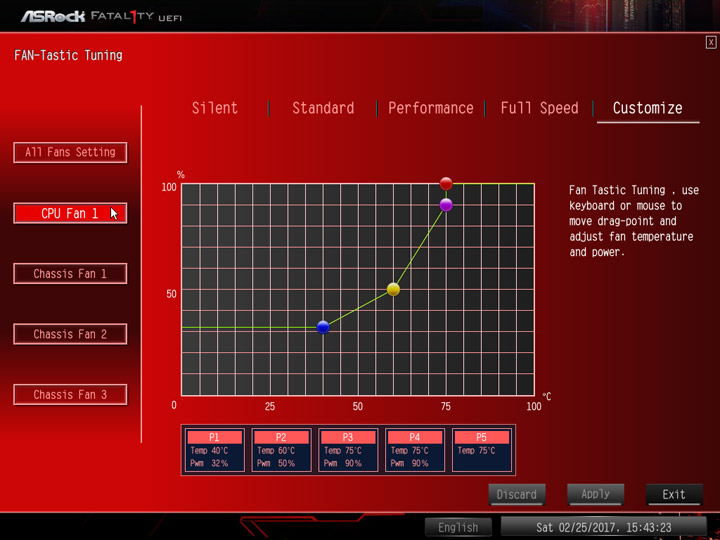

Пункт меню Fan Tuning позволит откалибровать охладители, определив минимальный уровень их рабочего состояния, который зафиксируется в виде стартового в сценарии ручного формирования алгоритма работы.
Всего изменять скорость вращения можно у четырёх вентиляторов. Фактически, способ управления можно выбрать лишь у одного устройства. Процессорный и один из корпусных для замедления используют метод изменения скважности ШИМ, ещё один корпусной будет менять у приборов питающее напряжение.
| Тип подключения | 4 pin | 3 pin |
|---|---|---|
| Производитель | Cryorig | Nanoxia |
| Модель | XF140 | FX12-2000 |
| 100% (об/мин) | 1350 | 2000 |
| CPU Fan 1 (режим) | авто | авто |
| 60% (об/мин) | 1275 | 2000 |
| 30% (об/мин) | 850 | 1950 |
| Chassis Fan 1 (режим) | авто | авто |
| 60% (об/мин) | 1300 | 2000 |
| 30% (об/мин) | 850 | 2000 |
| Chassis Fan 2 (режим) | авто | авто |
| 60% (об/мин) | 1000 | 1575 |
| 30% (об/мин) | 450 | 975 |

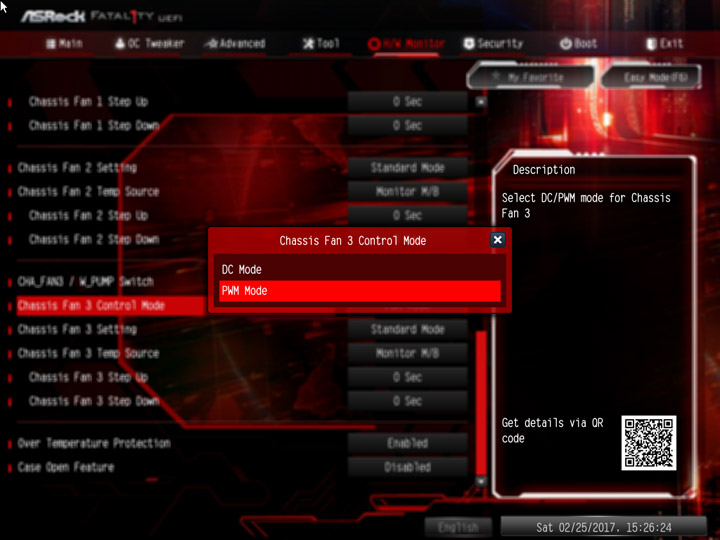

| Chassis Fan 3 (режим) | PWM Mode | DC Mode |
| 60% (об/мин) | 1300 | 1450 |
| 30% (об/мин) | 850 | 900 |
| (с округлением до 25 об/мин) | ||

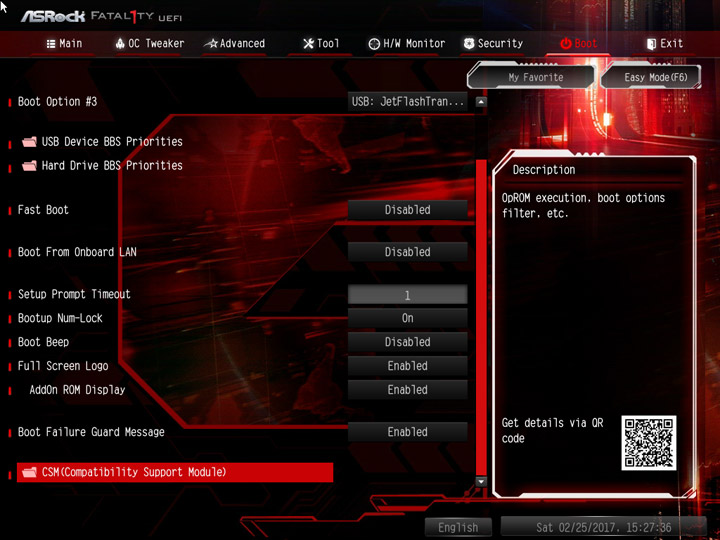

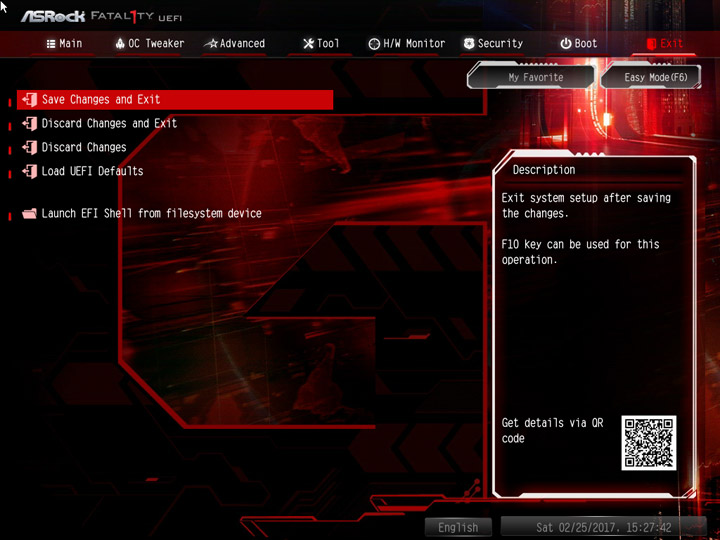

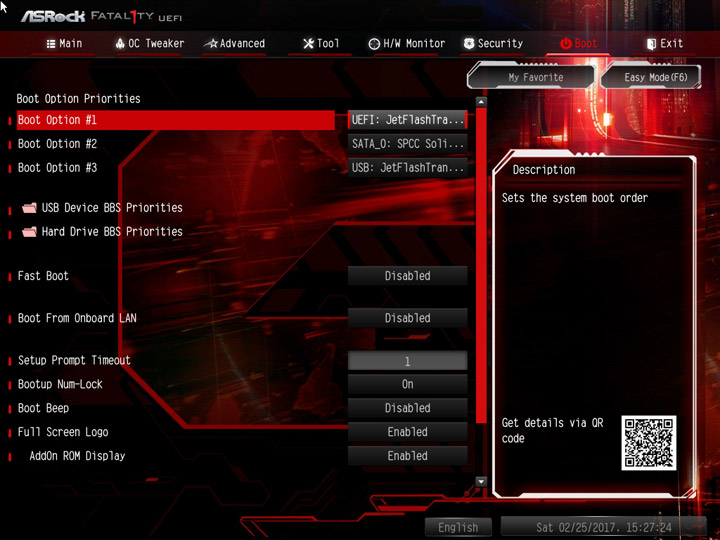

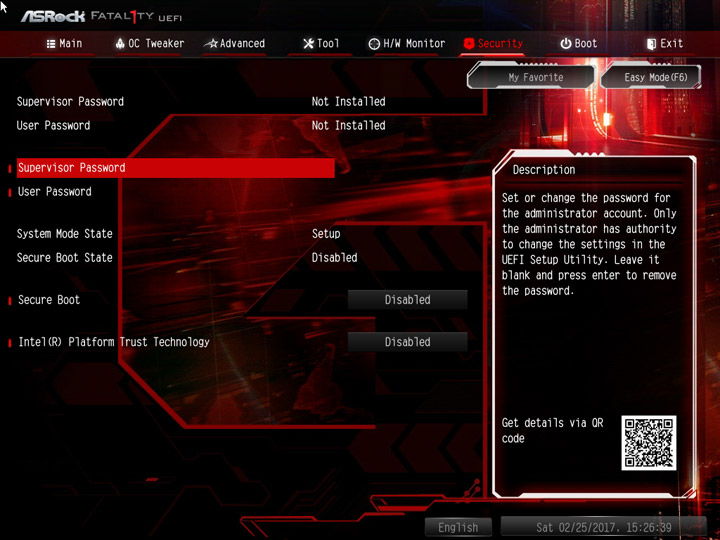

В других рубриках можно установить пароль администратора системы, изменить приоритет среди загрузочных устройств, выполнить ряд прочих второстепенных настроек.
Комплектное ПО

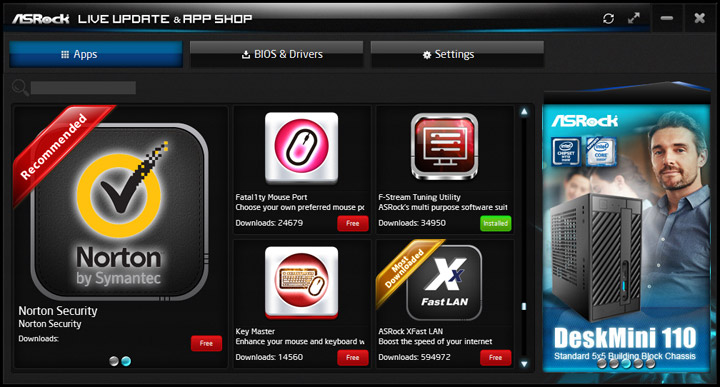

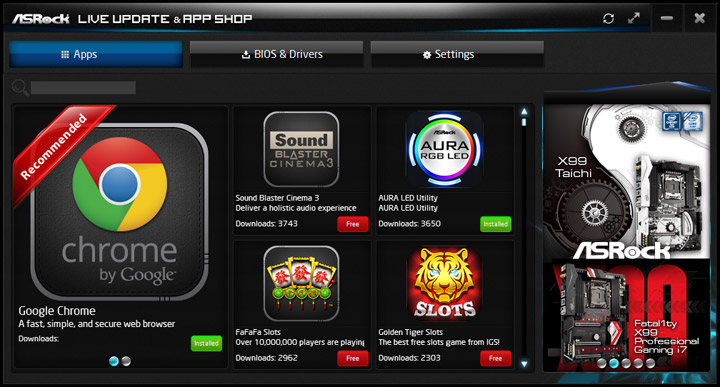

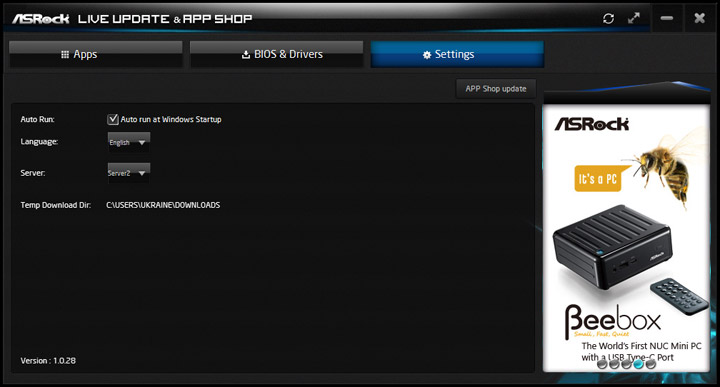

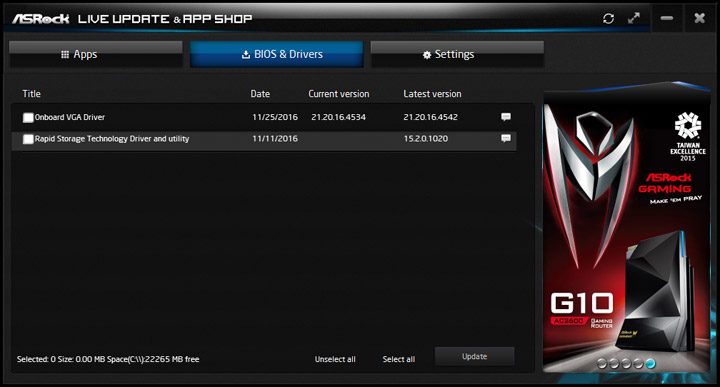

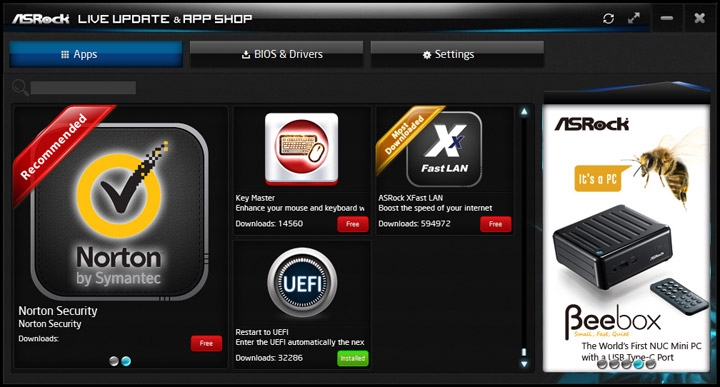

Для работы с утилитами следует установить фирменную оболочку APP Shop.
| Программное обеспечение | |
|---|---|
| Фирменное | APP Shop (AppCharger, AURA RGB LED, Fatal1ty Mouse Port, F-Stream Tuning Utility, Key Master, Restart to UEFI) |
| Звуковое | Creative Sound Blaster Cinema 3 |
| Сетевое | XFast LAN |
Относительно набора программ для игровых плат предыдущего поколения, который можно вспомнить по обзору ASRock Fatal1ty Z170 Gaming K6, в этот раз хочется отметить появление системы управления подсветкой AURA RGB LED и модификатора звучания от Creative.

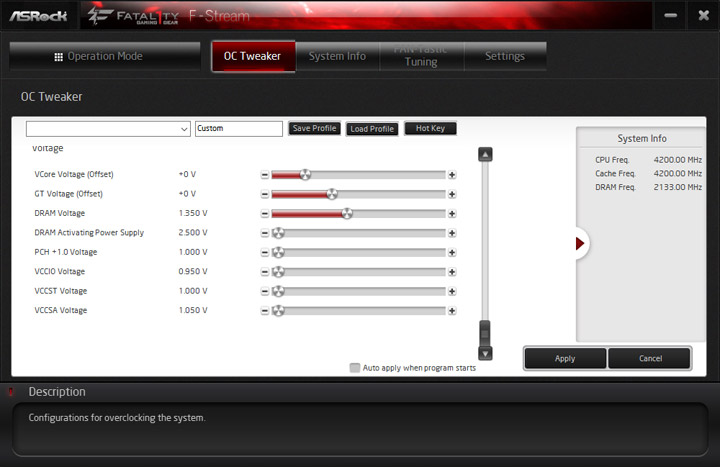

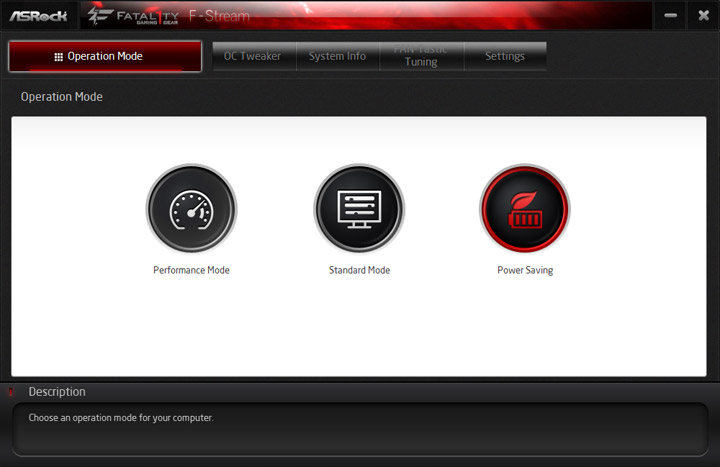

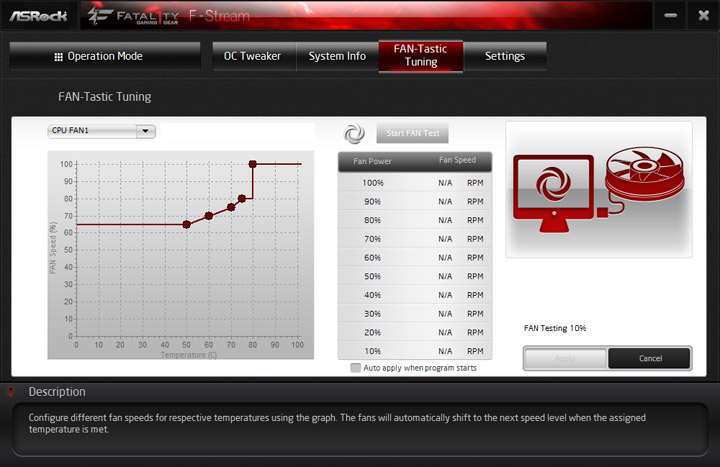

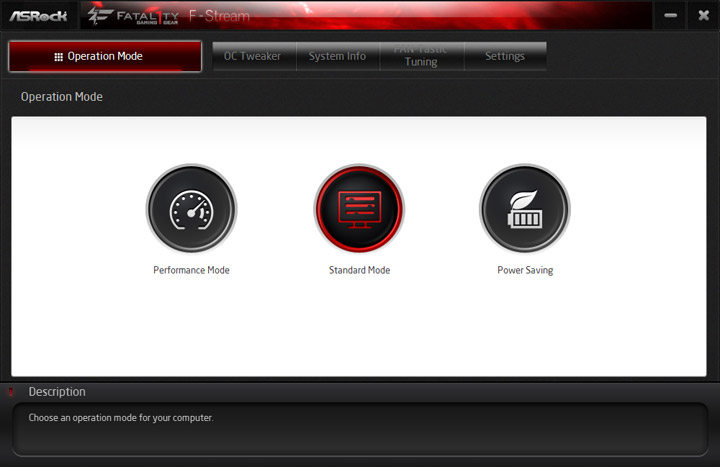

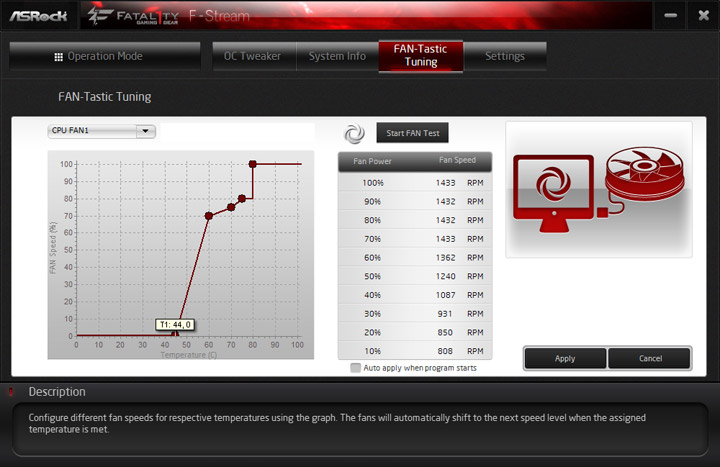

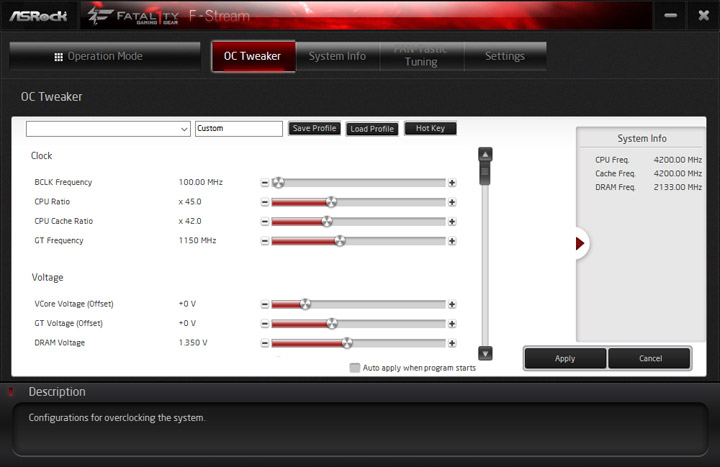

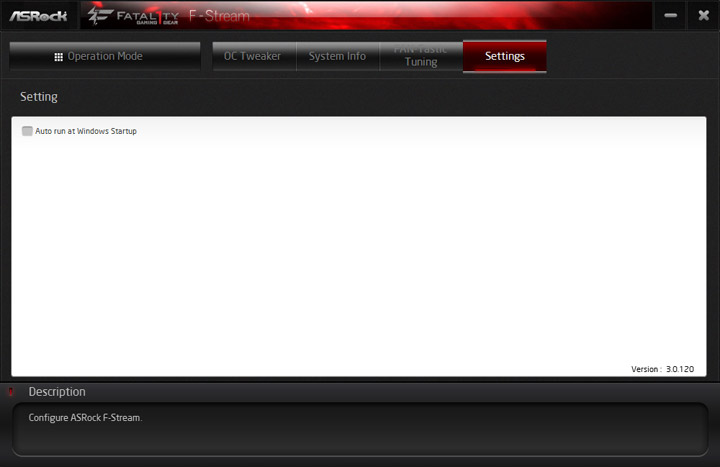

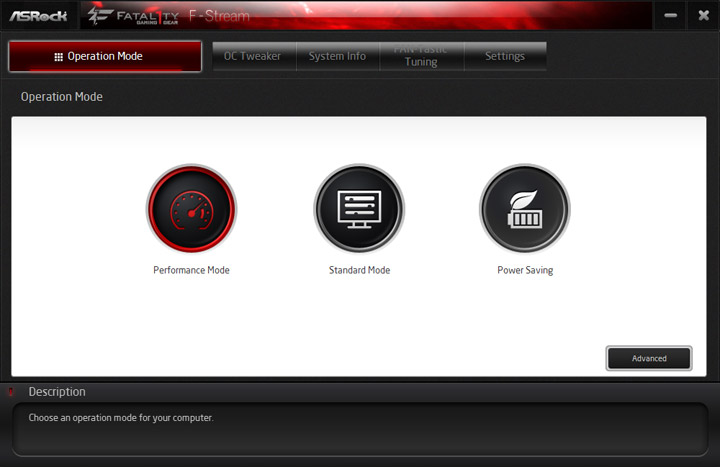

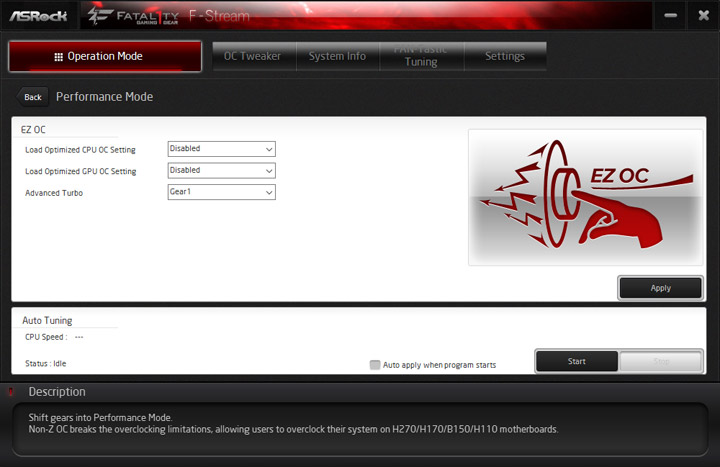

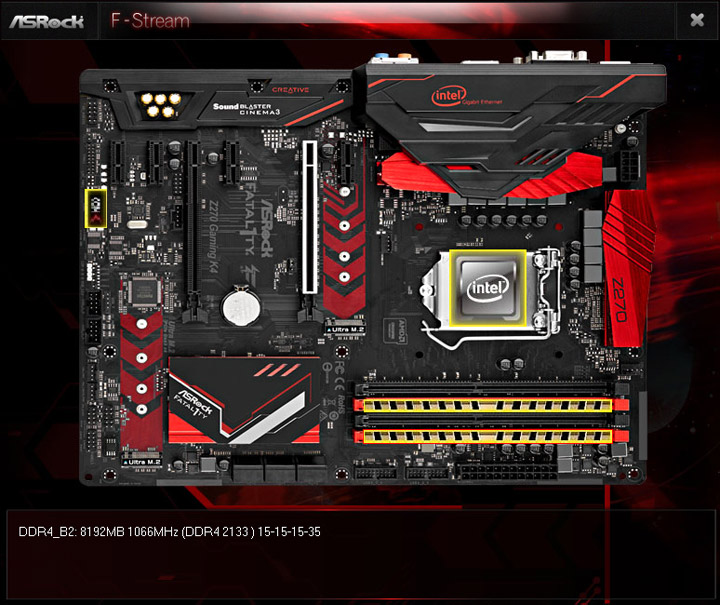

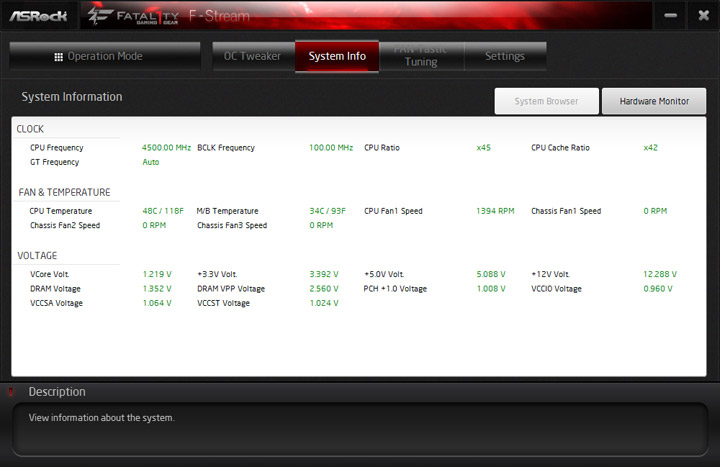

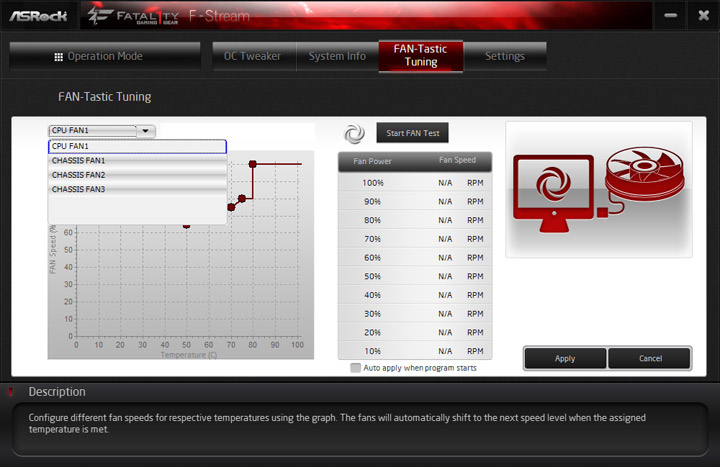

Утилита F-Stream является фактически полным клоном A-Tuning из состава утилит более простых плат, новых функций там не найти.

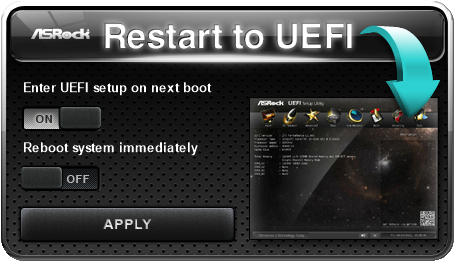

Для удобного доступа к настройкам UEFI пригодится Restart to UEFI.

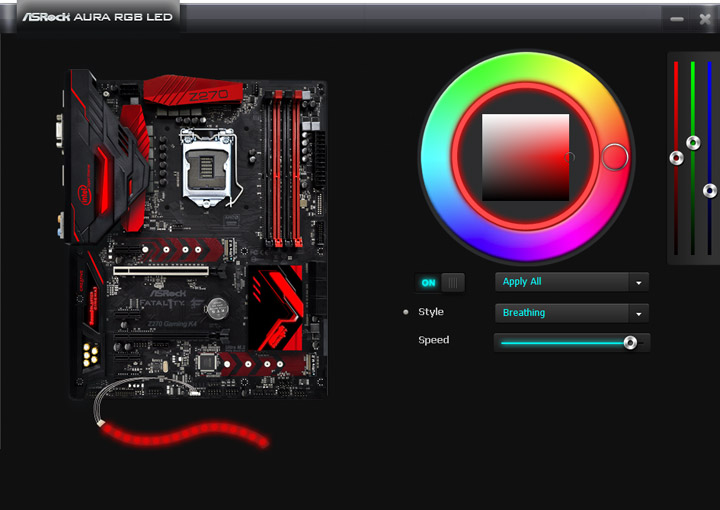

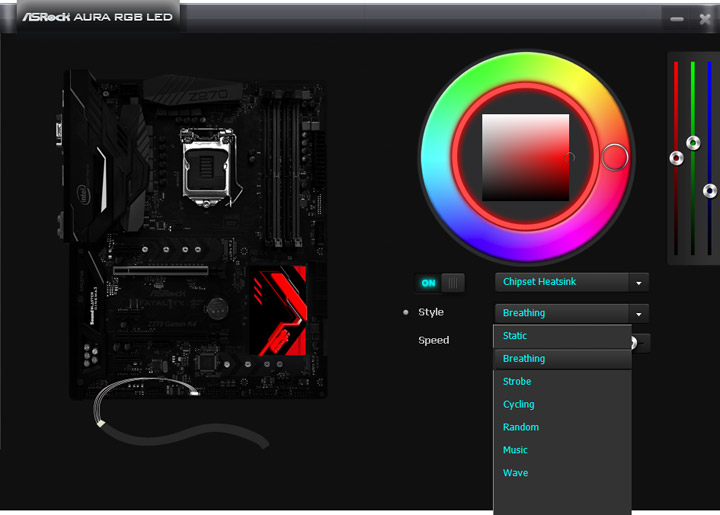

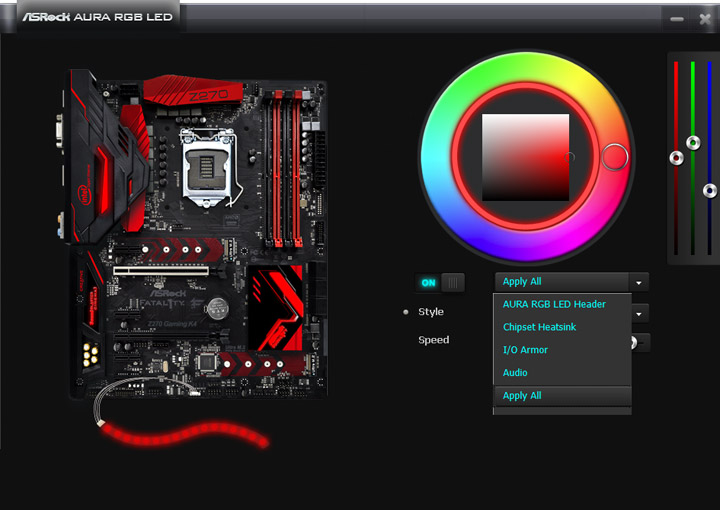

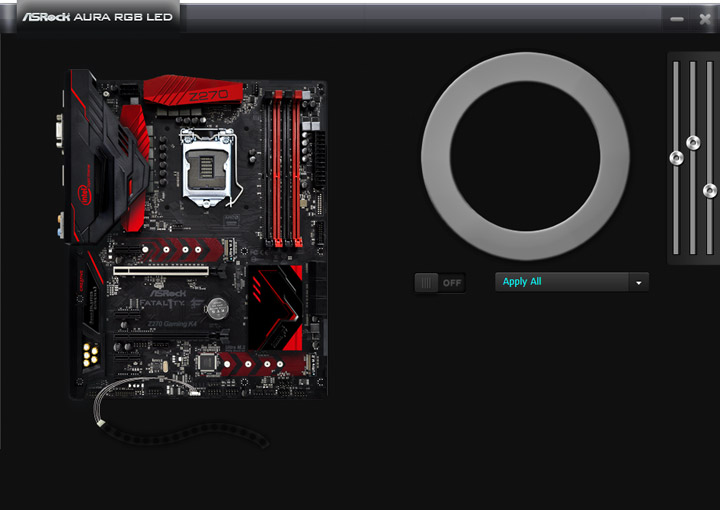

Настройка подсветки мало чем отличается от процедуры, доступной сразу в среде UEFI.

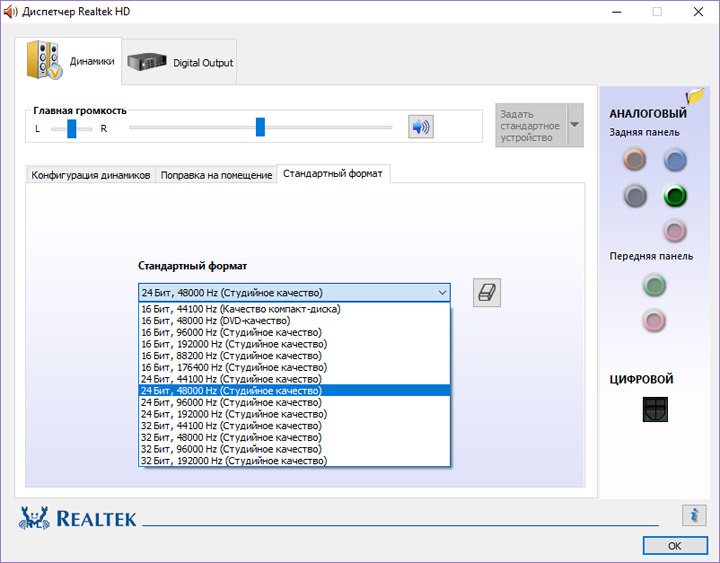

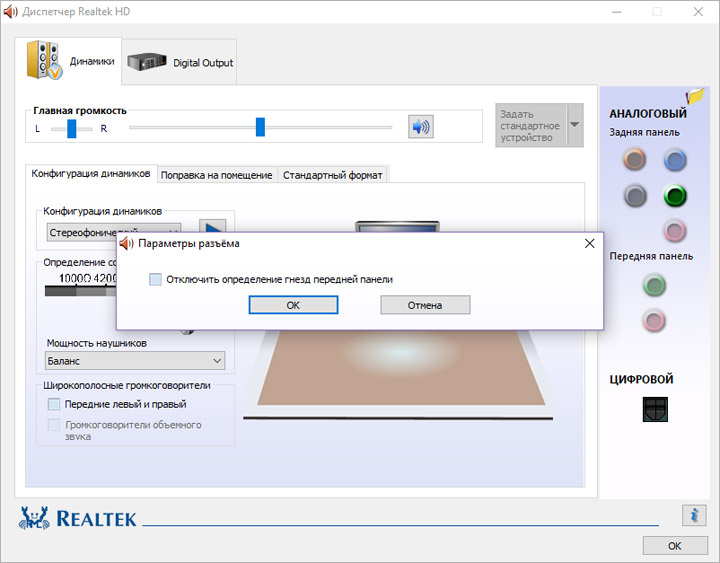

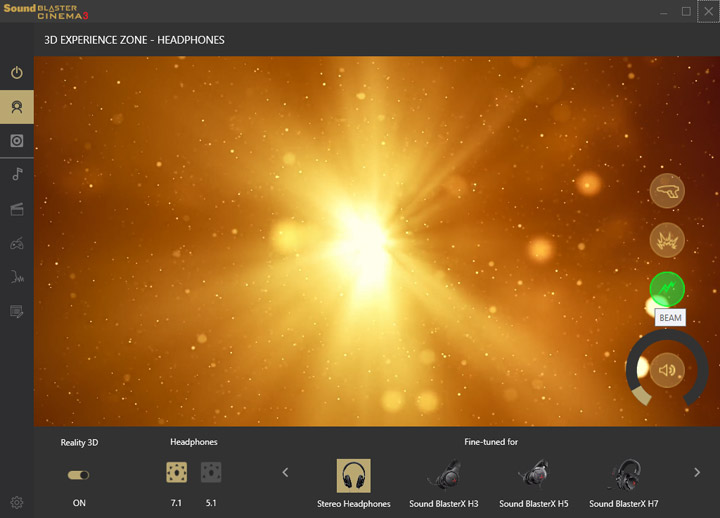

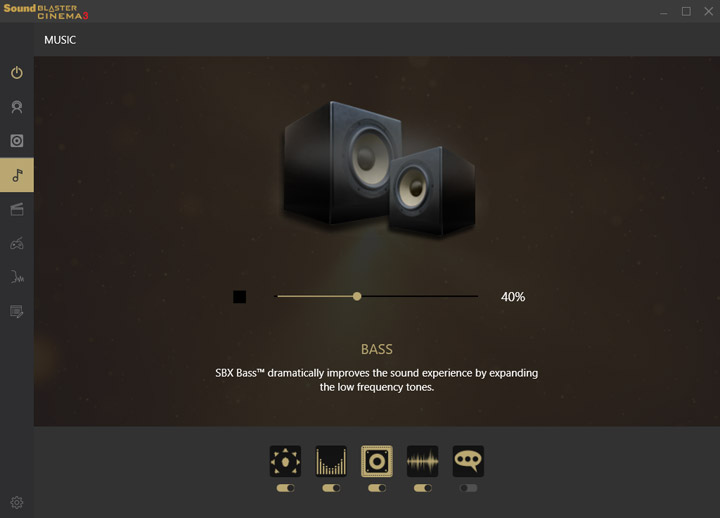

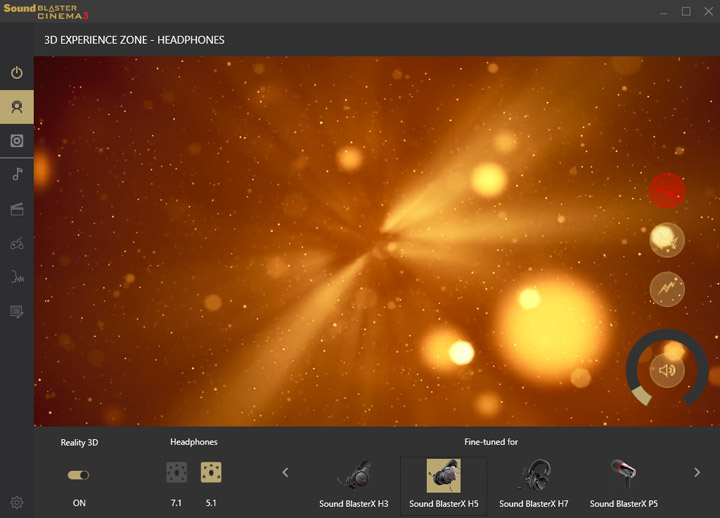

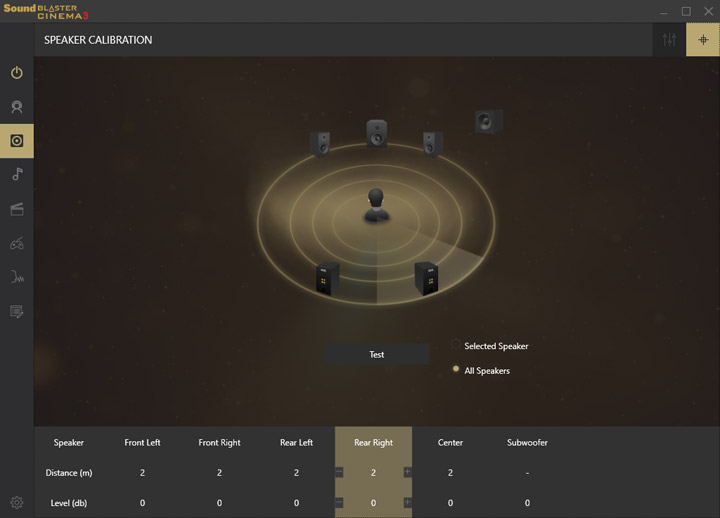

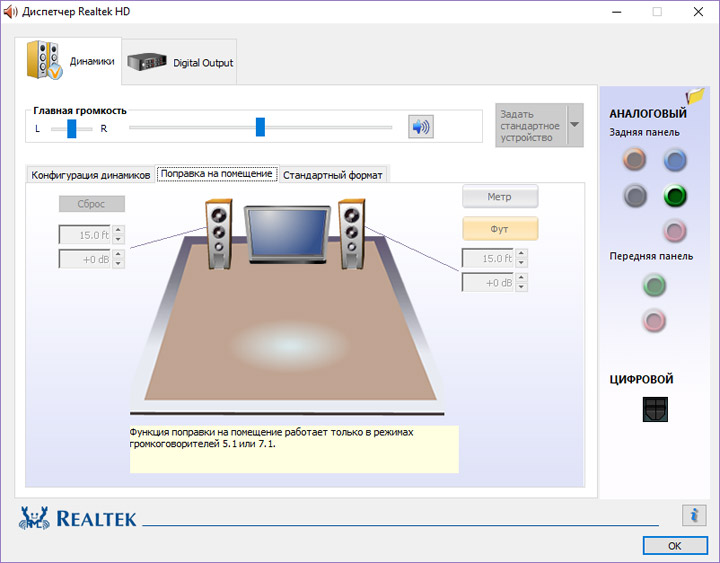

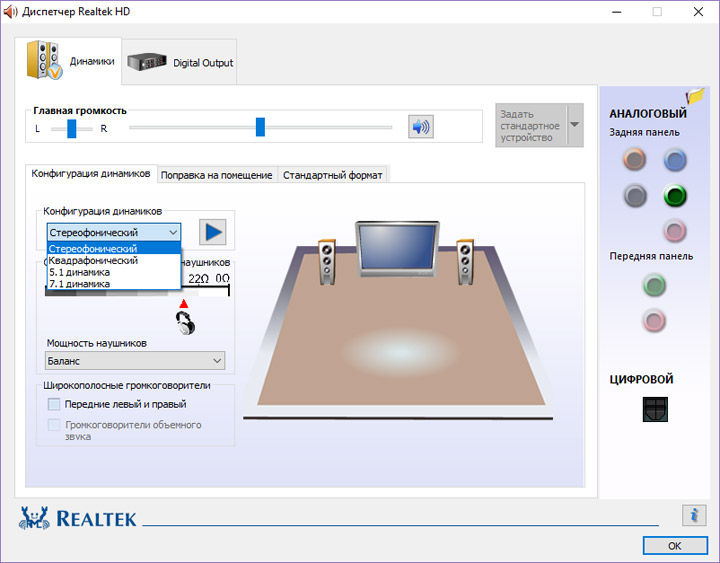

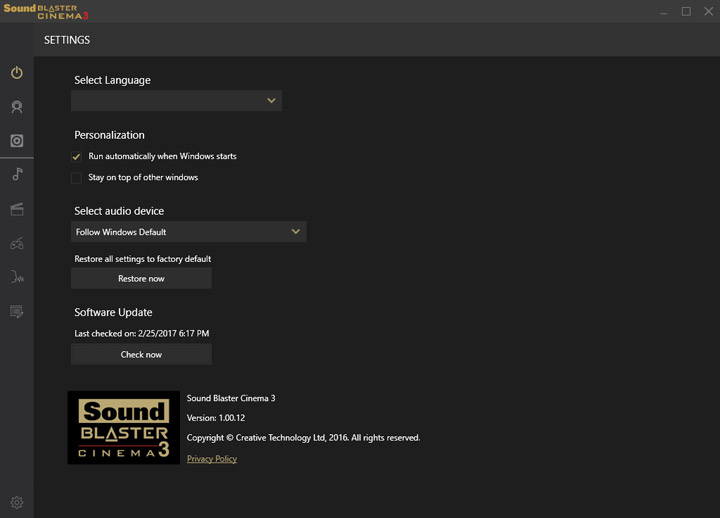

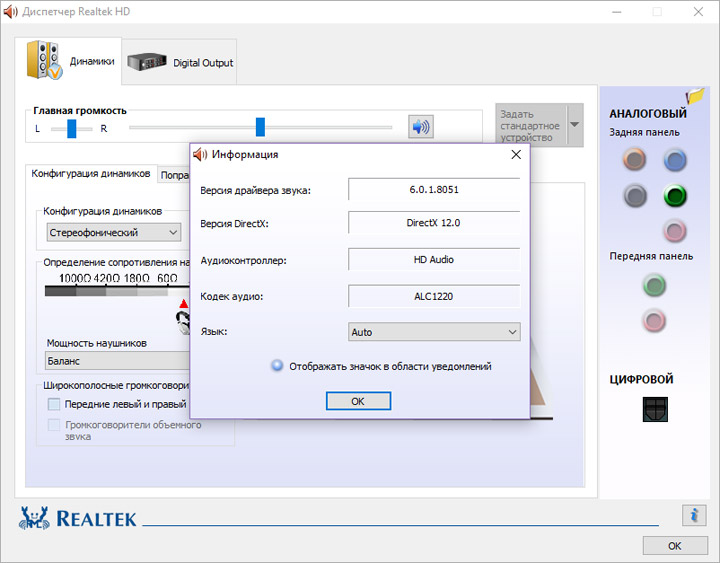

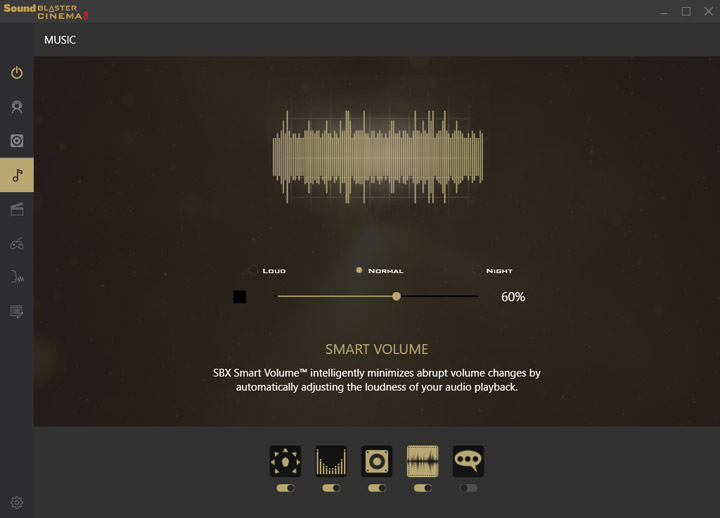

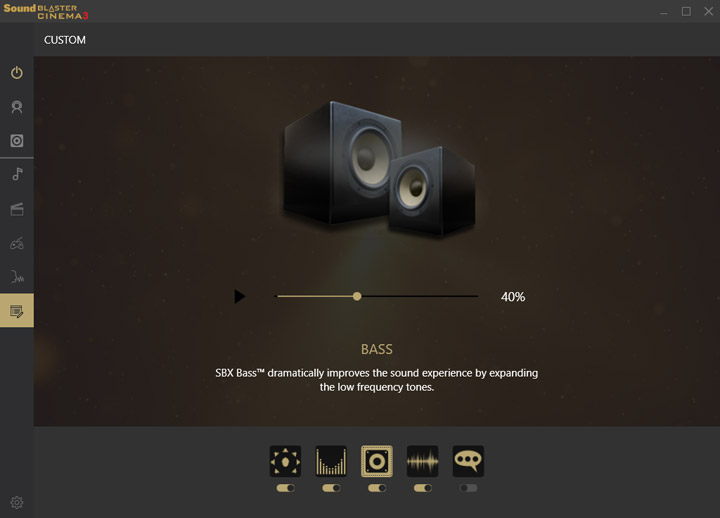

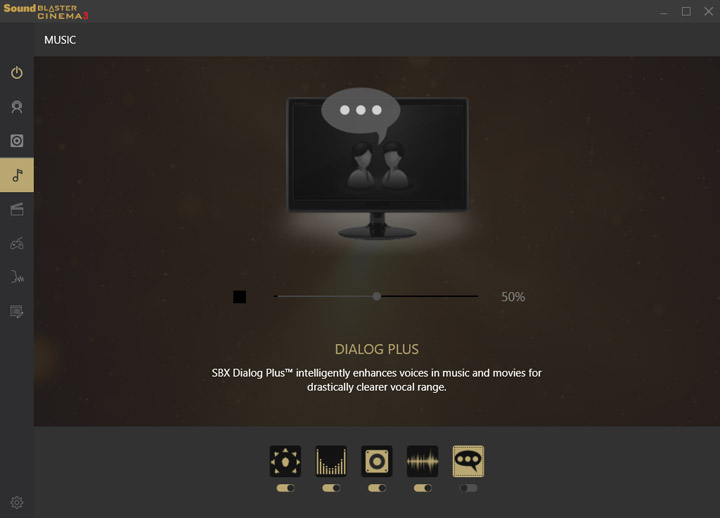

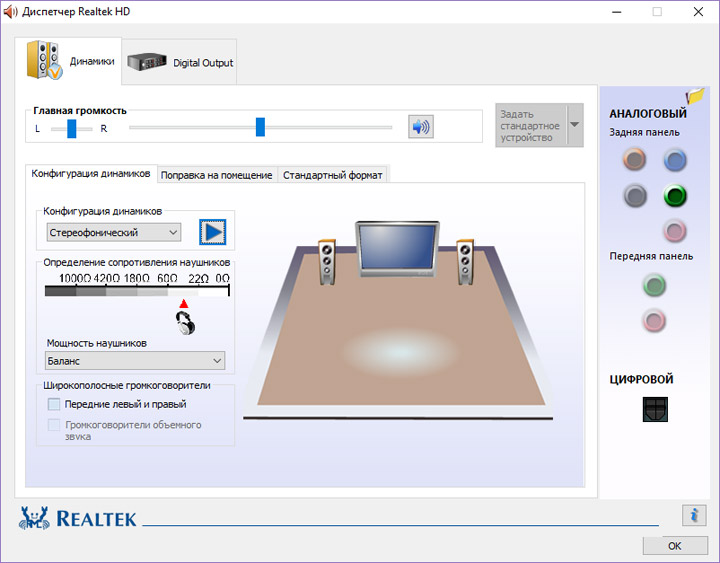

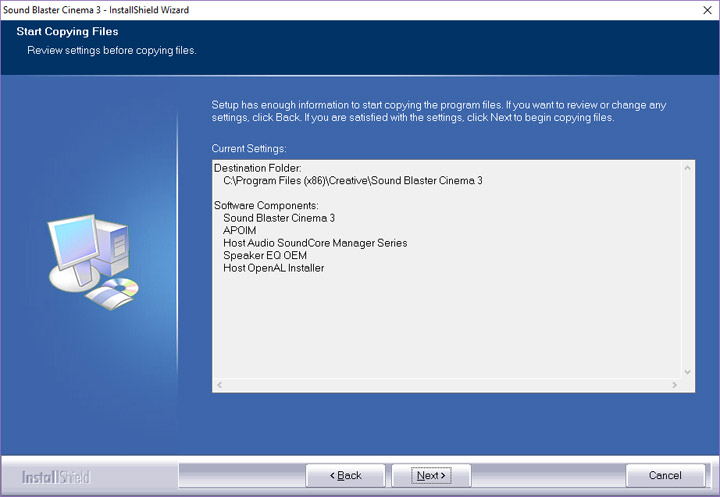

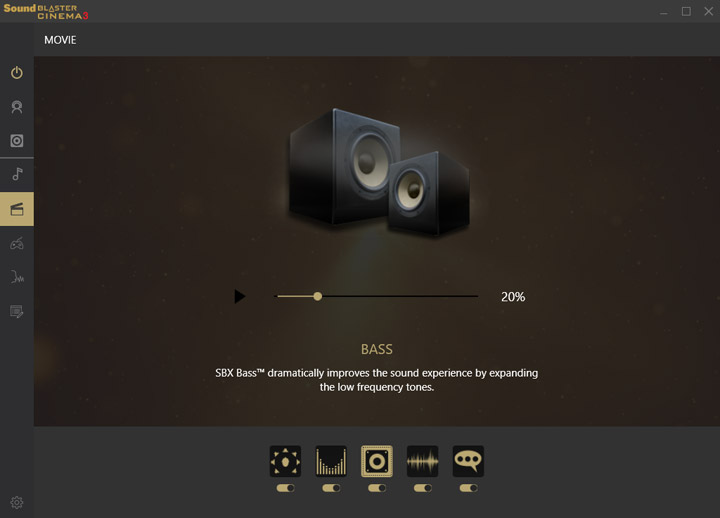

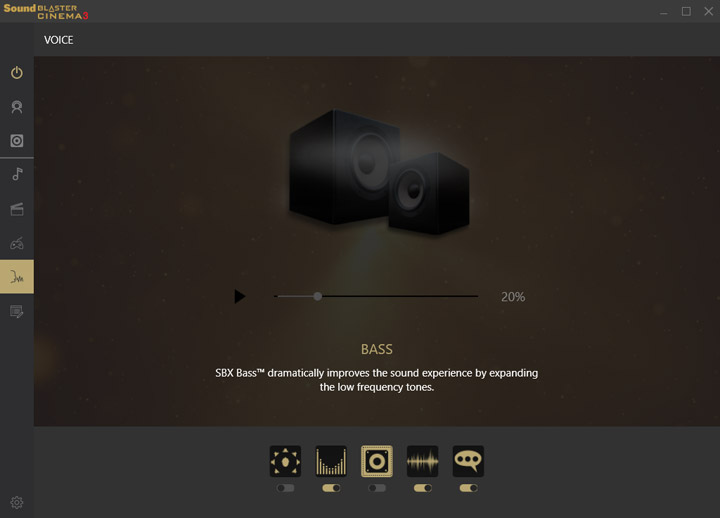

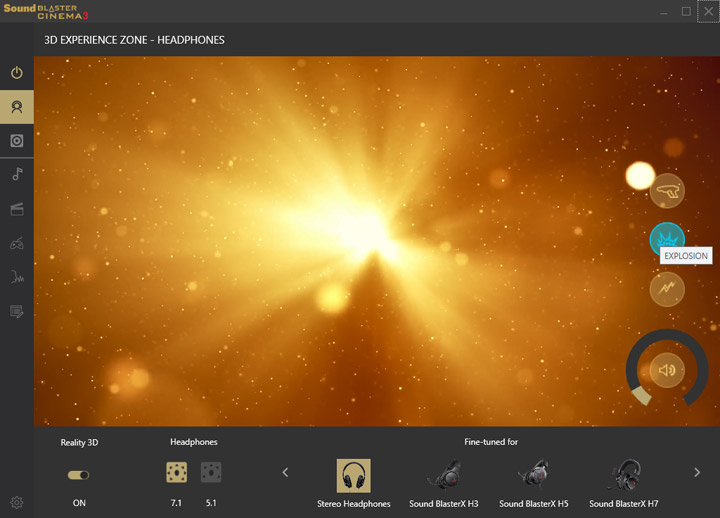

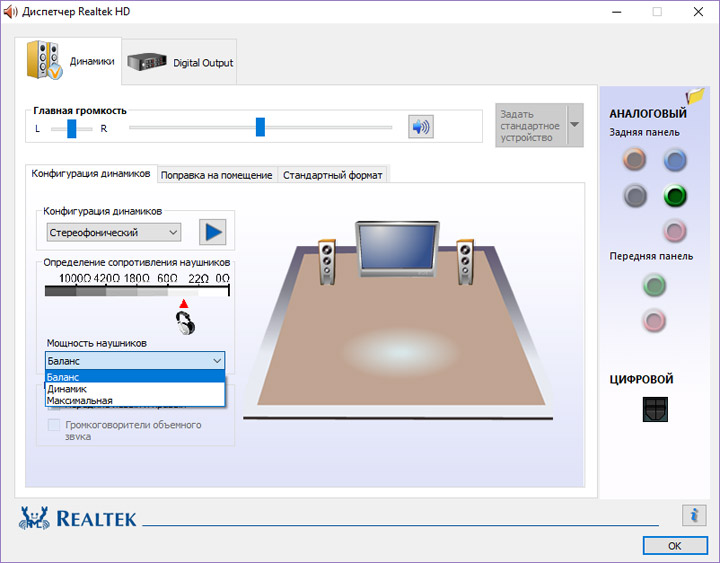

Звуковая система основана на базе Realtek ALC1220 и снабжена фирменным конфигуратором. Неожиданно приходится констатировать факт отсутствия рубрики, где можно (было) установить независимое воспроизведение на двух разных подключенных устройствах.
Вполне вероятно, это из-за комплектации системы вспомогательным комплексом от Creative. Его нужно инсталлировать отдельно.

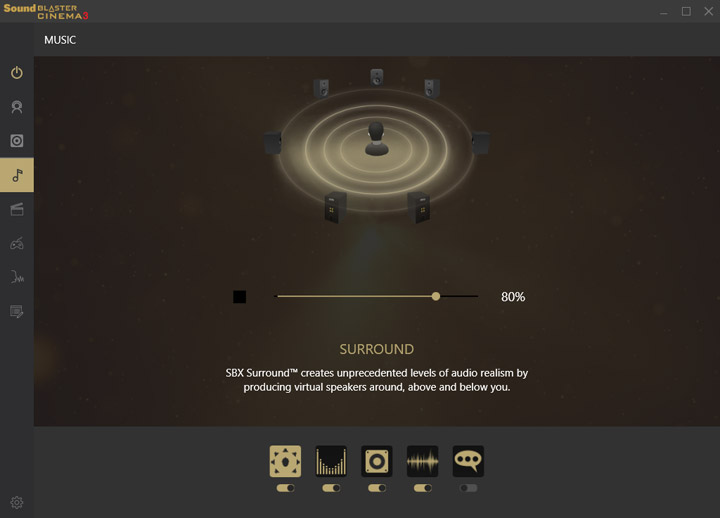

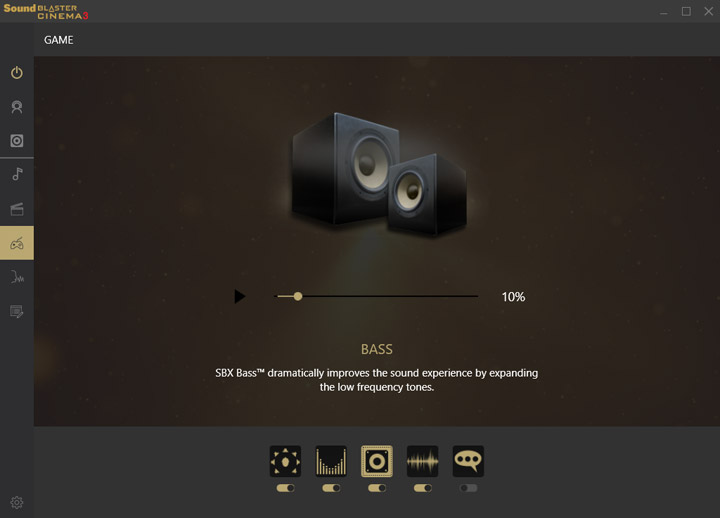

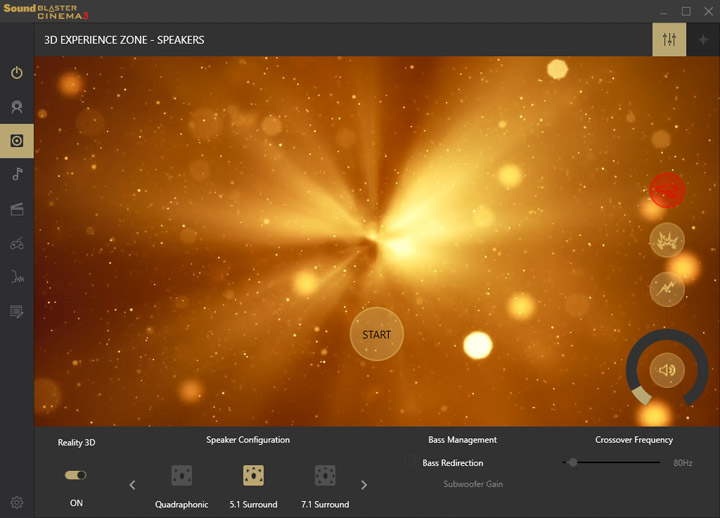

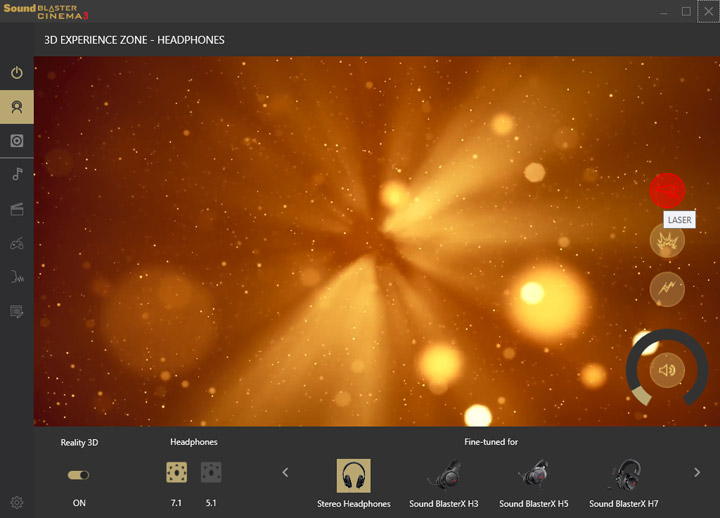

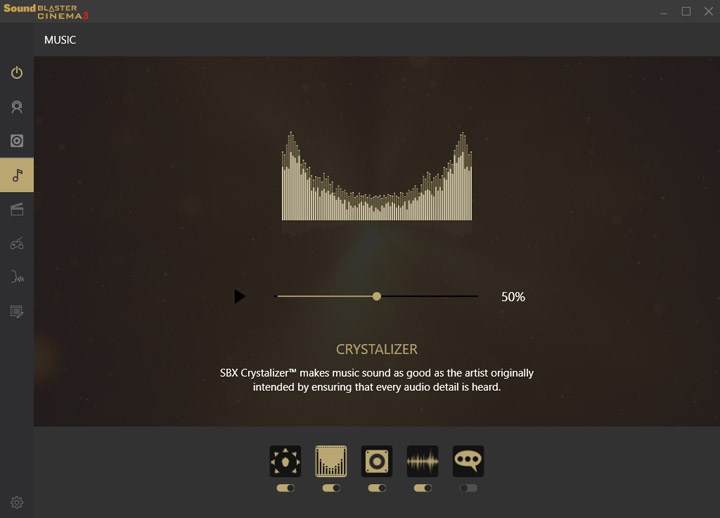

Суть его давно знакома почитателям этой компании. С новым цифровым индексом существенно изменился интерфейс пользователя, теперь есть независимые страницы по наладке системы под использование наушников (предусмотрено несколько готовых профилей для разных типов устройств) и под многоканальные системы звучания.
Всё это способно изменить звуковую картину до полной неузнаваемости. Однако я остался озадачен наводками, замеченными при перемещении курсора мыши в моменты полного беззвучия, чего давно не случалось с продуктами совершенно разных ценовых категорий. Правда, использовать такой комплекс для пребывания в безмолвной тишине будет немного странно. А любители экспериментов со звучанием точно будут в восторге.
Разгонный потенциал
Для тестов привлекался инженерный Core i7-7700K со штатным термоинтерфейсом.
Учитывая полную идентичность наполнения UEFI и схемотехническую реализацию модуля стабилизации напряжения процессора, не будет удивительным очень близкое выступление испытуемой и родственной ASRock Z270 Pro4, к тому же, версии прошивок на момент нашего знакомства оказались одинаковыми.

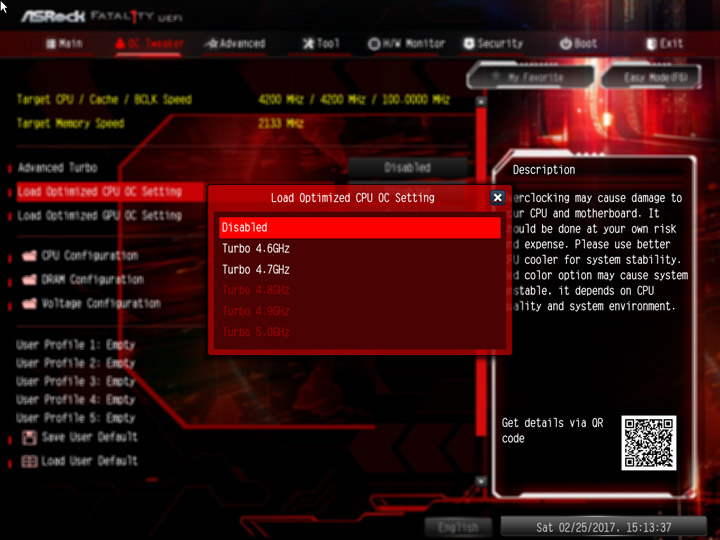

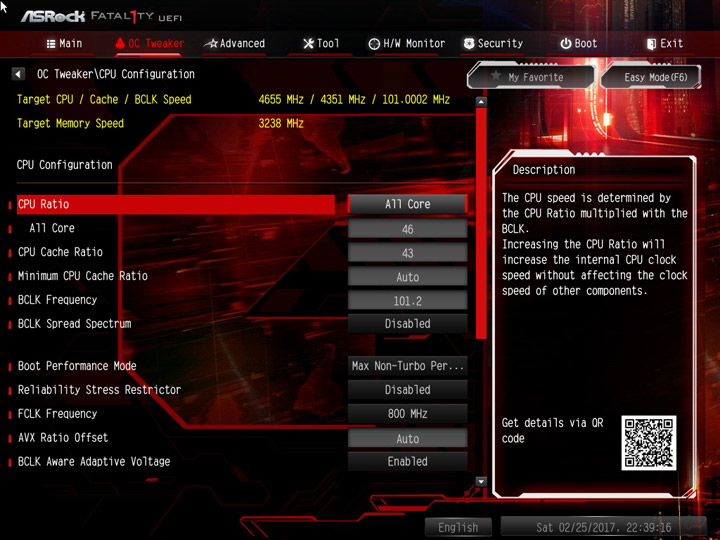

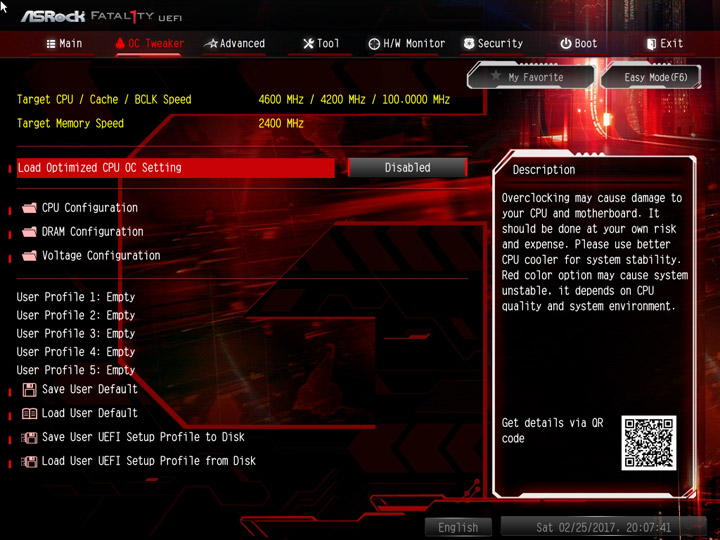

Первый способ получения быстрого прироста производительности — сценарии Optimized CPU OC Setting. Младший имеет значение 4,6 ГГц. Для процессора напряжение фиксируется на 1,35 В, ОЗУ не разгоняется.
Система работала без сбоев, но при высокой нагрузке наш ЦП перегревался.

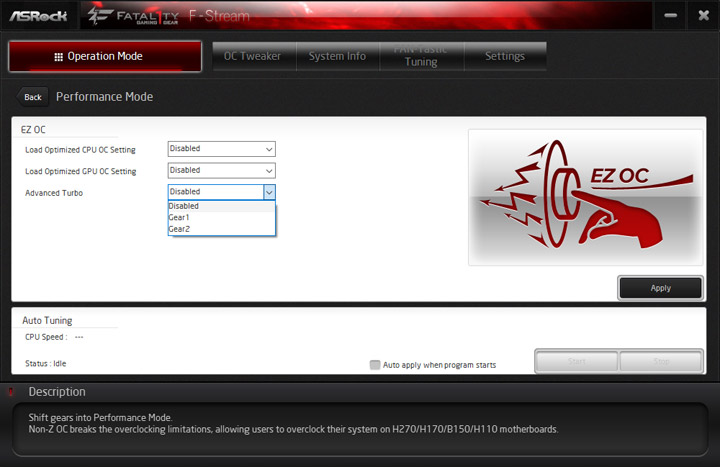

Выбор профиля Gear 1 из сценария Advanced Turbo модифицирует только что проверенный вариант путём разгона памяти до 2,4 ГГц с существенным ухудшением её задержек и с дополнительными шагами по увеличению второстепенных напряжений.
И снова система перегревалась под серьёзной нагрузкой.

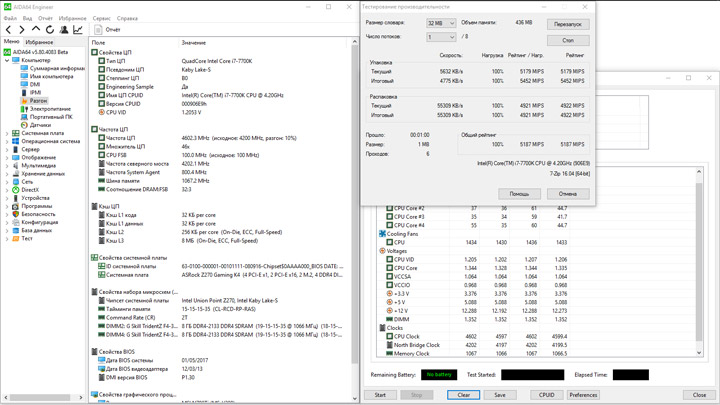

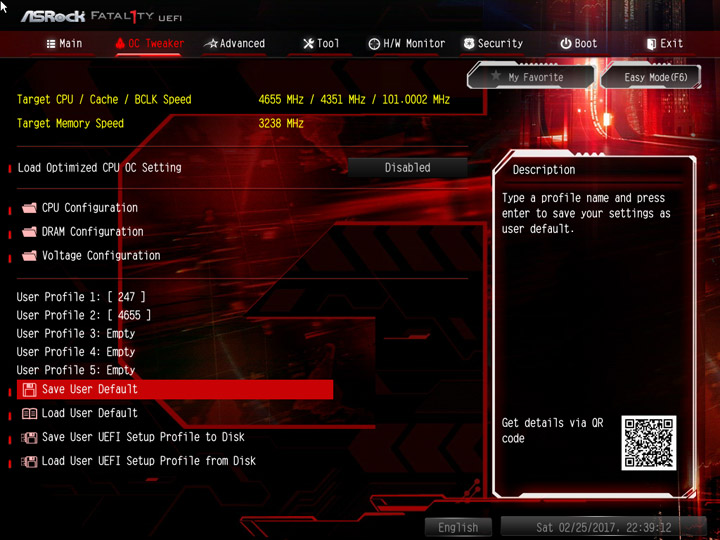

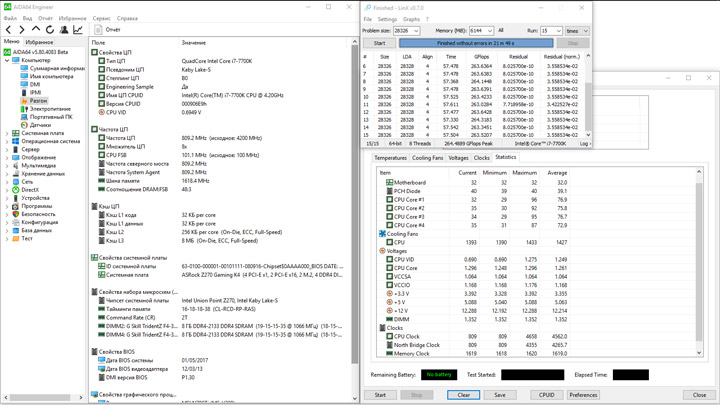

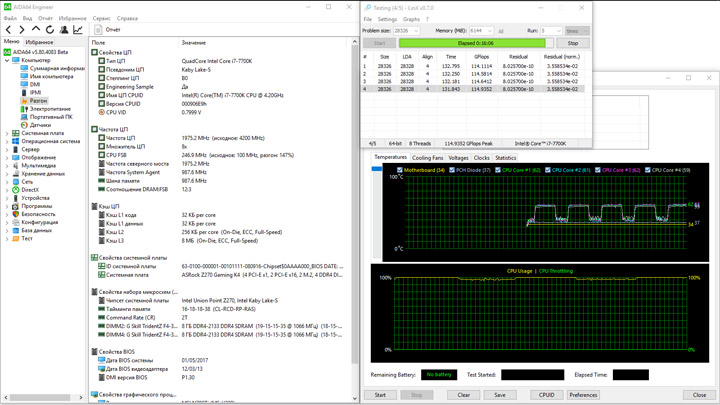

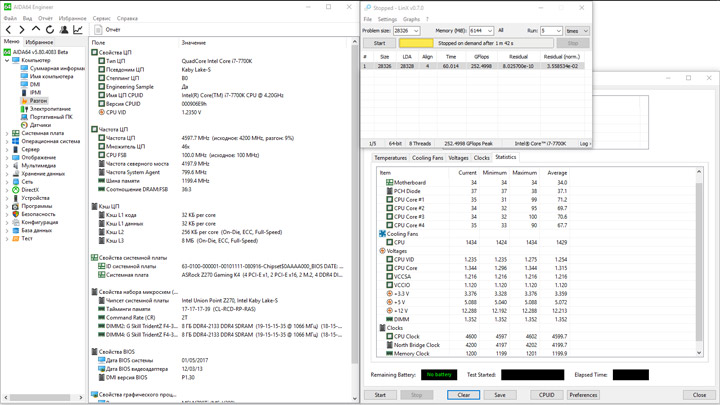

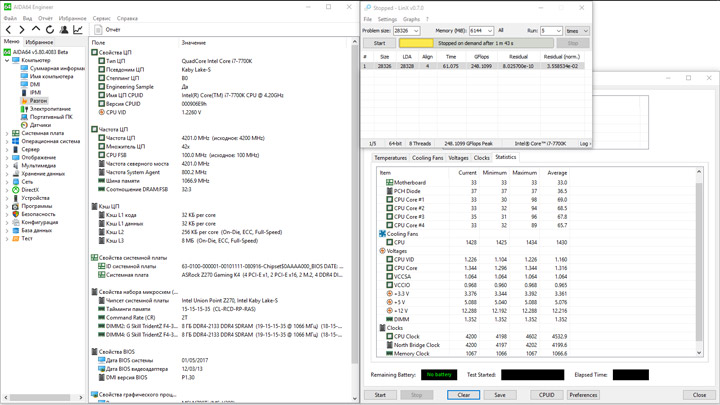

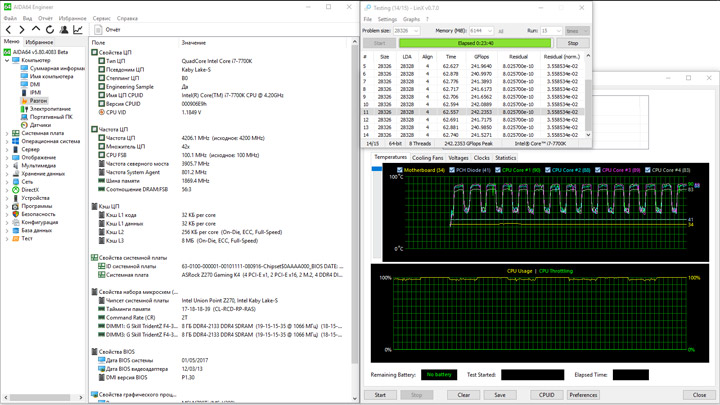

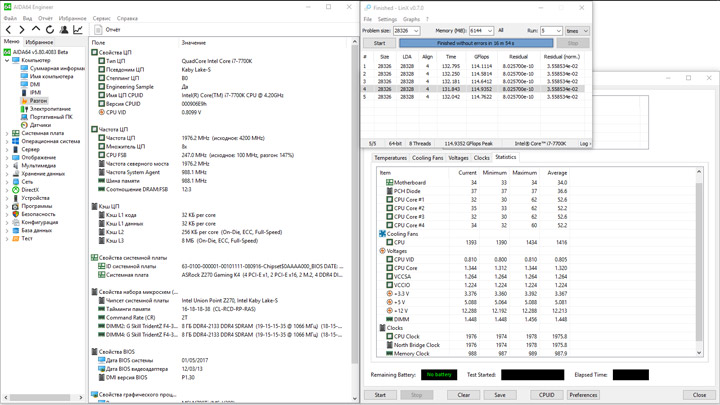

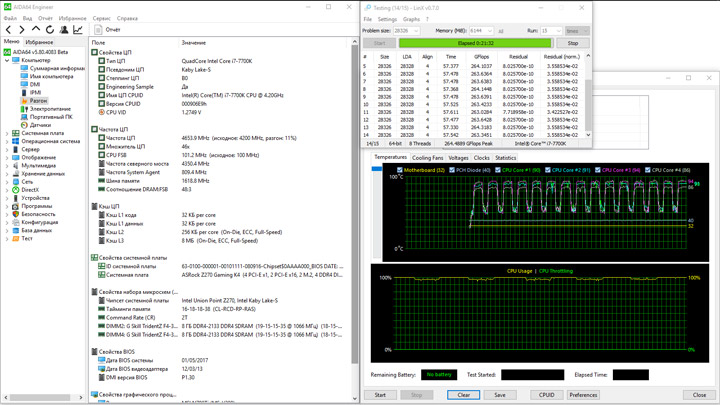

Разгон опорной частоты я завершил на отметке 247 МГц, с ней этап «холодного» пуска проходит без замечаний (если не брать во внимание длительность самой процедуры инициализации оборудования).
От прочих плат характерной особенностью этого этапа стало невозможность повышения CPU IO Voltage выше 1,2 В.

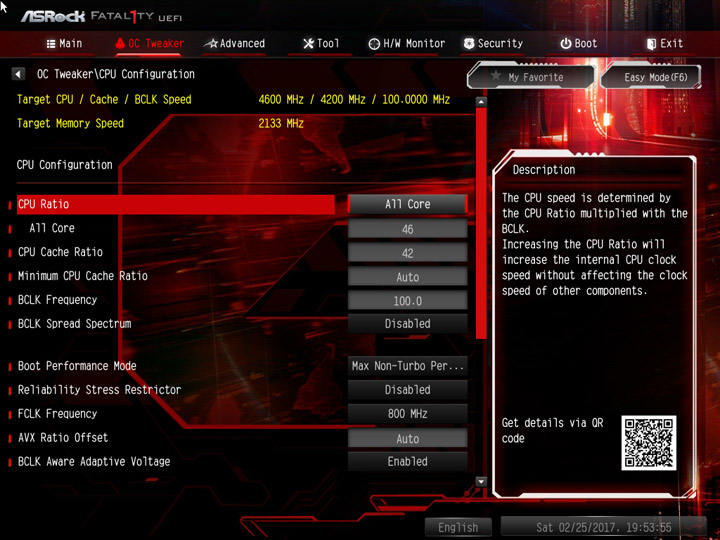

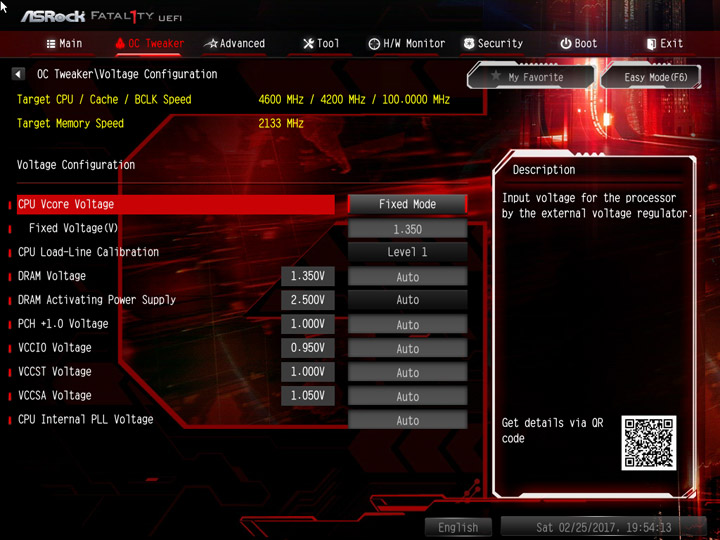

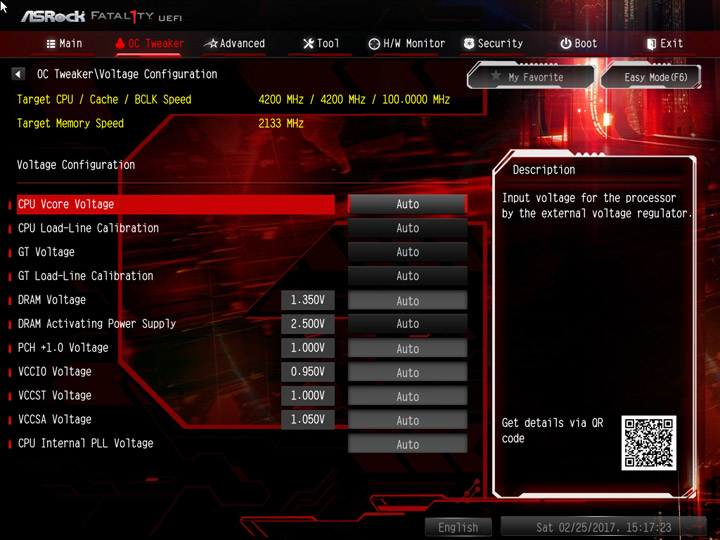

Стабилизация напряжения ЦП проходила равнозначно более простой модели, а потому и граничная частота оказалась такой же — 4655 МГц. Эта отметка является балансом между частотой, напряжением, стабильностью и перегревом.
Под нагрузкой уровень напряжения снижался до 1,248 В, хотя установлены были 1,305 В.
Увеличение радиатора позволило отыграть символический один градус, таким образом, самый горячий участок платы прогревался до 75 °C, тогда как радиатор (в открытой части, а не под козырьком) имел значение 43 °C. Под вторым, меньшим радиатором, нагрев не превысил 62 °C. Потребление составило 39–191 Вт.

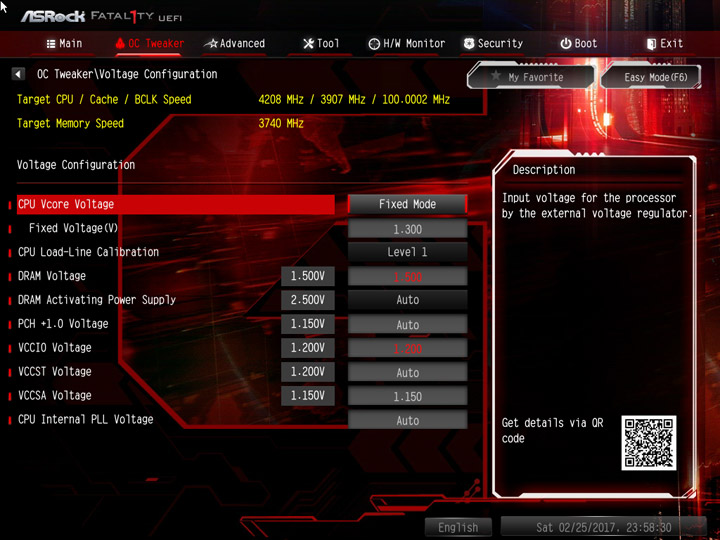

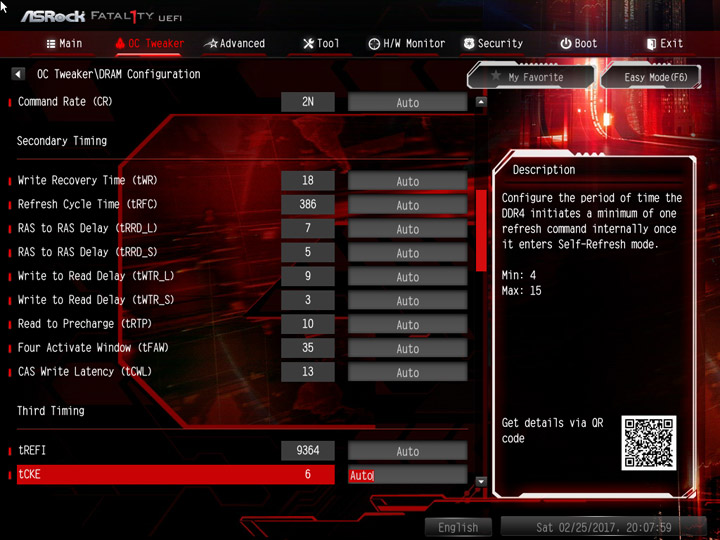

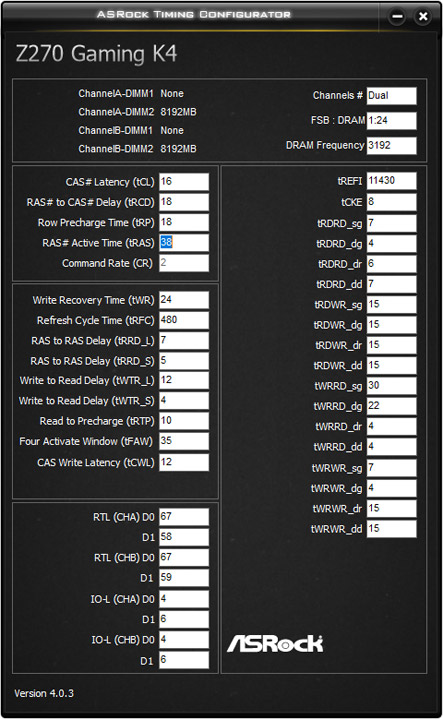

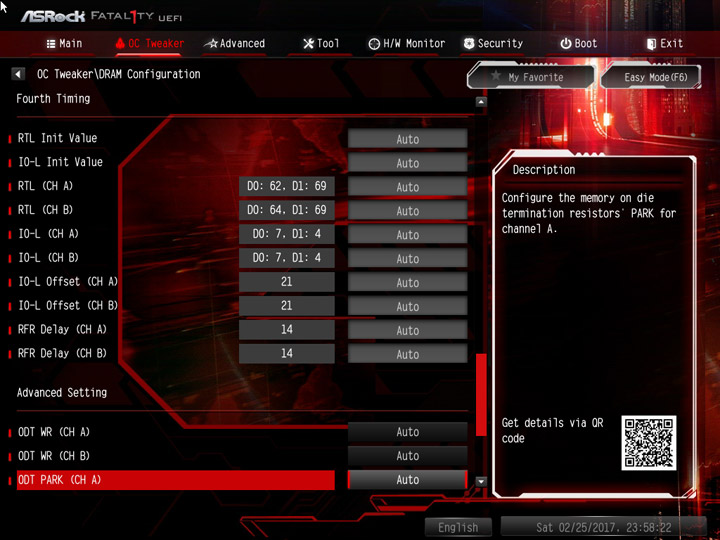

Разгон ОЗУ слегка не дотянул до виденной на младшей модели отметке, ограничившись значением 3740 МГц. Модифицировалась группа основных задержек до схемы 17-18-18-39-2T, напряжение на модулях устанавливалось в положение 1,5 В.
Вспомогательные IO и SA выросли до 1,2 и 1,15 вольт соответственно.
Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i7-7700K (4,2 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill TridentZ F4-3200C16D-16GTZB (2x8 ГБ, 3200 МГц, 16-18-18-38-2T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт);
- операционная система: Windows 10 Pro x64;
- драйверы: Intel Chipset Software Installation Utility (10.1.1.38), Intel Management Engine Interface (11.6.0.1026), Intel IGP Driver (21.20.16.4534), GeForce 375.95 (21.21.13.7595), PhysX 9.16.0318.
Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:
- AIDA64 5.80 (Cache & Memory benchmark);
- Super PI 1.5 XS;
- wPrime 2.10;
- x265 HD Benchmark;
- MAXON CINEBENCH R15;
- POV-Ray 3.7.0;
- LuxMark v3.0;
- Futuremark 3DMark 13;
- DiRT 3 Complete Edition (1.2.0.0);
- Hitman: Absolution (1.0.447.0);
- Grand Theft Auto V (1.0.877.1);
- Rise of the Tomb Raider (1.0.668.1).
За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:
| Продукт | Версия микрокода | AIDA64 | BenchDLL | 3DMark 13 | Windows 10 |
|---|---|---|---|---|---|
| ASRock Fatal1ty Z270 Gaming K4 | P1.30 | 5.80.4081 | 4.3.718-x64 | 2.2.3509 | 10.0.14393 |
| ROG Maximus IX Formula | 0701 | 5.80.4061 | 4.3.714-x64 | 2.2.3509 | 10.0.14393 |
| ASRock Z270 Pro4 | P1.30 | 5.80.4069 | 4.3.714-x64 | 2.2.3509 | 10.0.14393 |
| ASUS TUF Z270 Mark 1 | 0401 | 5.80.4026 | 4.3.714-x64 | 2.1.2973 | 10.0.14393 |
| MSI B250M Mortar | 2.00 | 5.80.4060 | 4.3.714-x64 | 2.2.3509 | 10.0.14393 |
| ASUS Prime Z270-A | 0401 | 5.80.4021 | 4.3.714-x64 | 2.1.2973 | 10.0.14393 |
| MSI Z270 Gaming M5 | 1.31 | 5.80.4043 | 4.3.714-x64 | 2.2.3509 | 10.0.14393 |
| ROG Maximus IX Hero | 0222 | 5.80.4015 | 4.3.714-x64 | 2.1.2973 | 10.0.14393 |
| ASRock Fatal1ty Z170 Gaming K6 | P7.10 | 5.80.4015 | 4.3.714-x64 | 2.1.2973 | 10.0.14393 |
Результаты тестирования

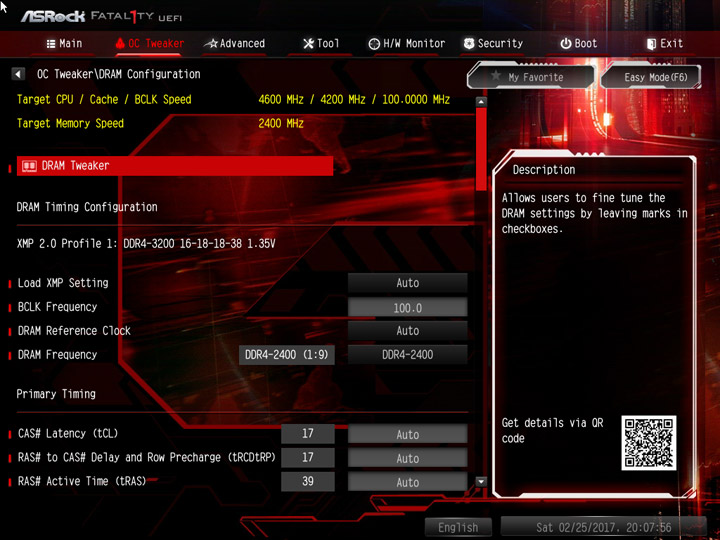

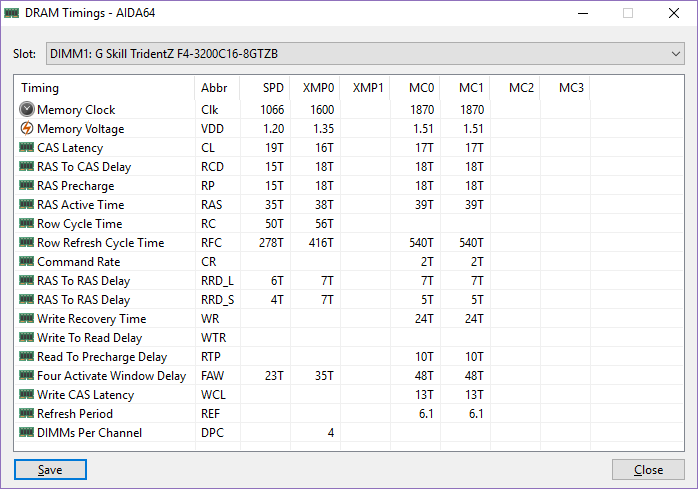

Для комплекта памяти активировался XMP, более никаких изменений в настройках не происходило.
Процессор функционировал на частоте 4,5 ГГц под любыми типами нагрузки, как это было на большинстве уже проверенных плат.

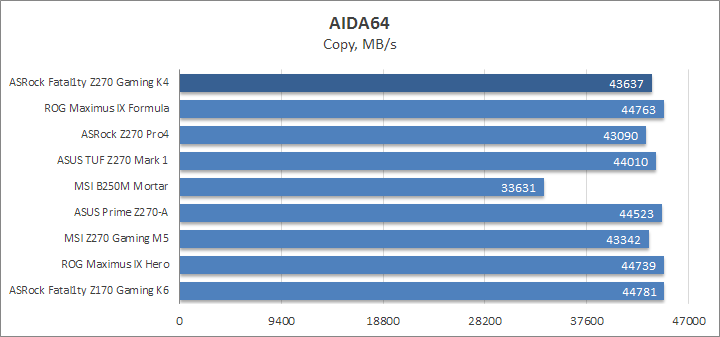

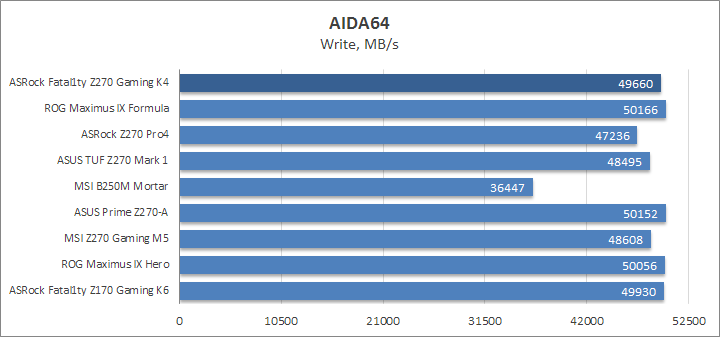

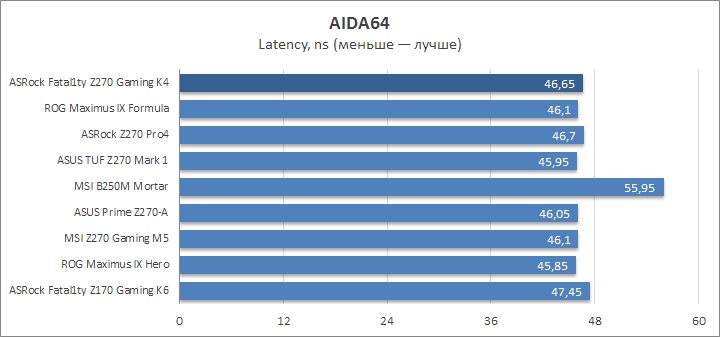

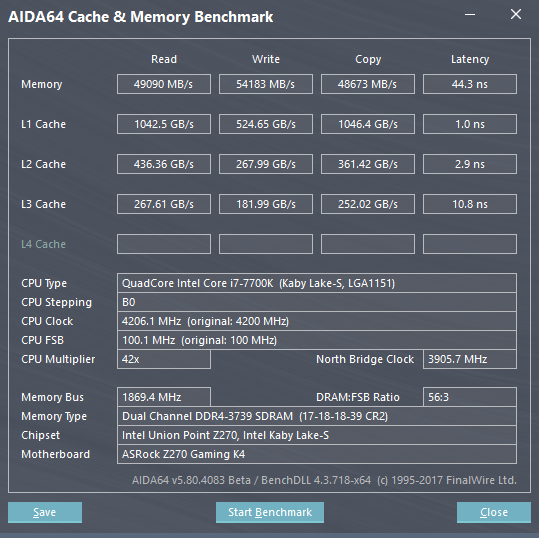

Показатели быстродействия подсистемы памяти хорошие.

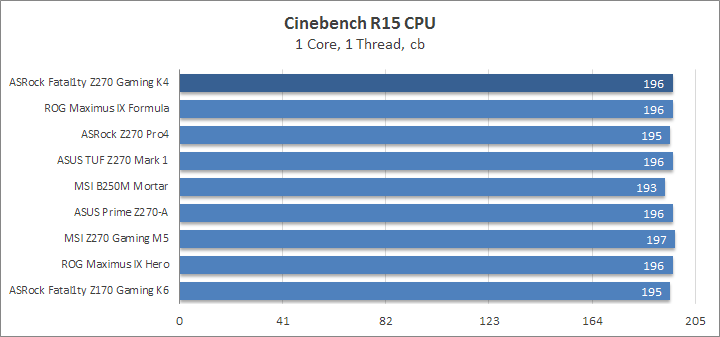

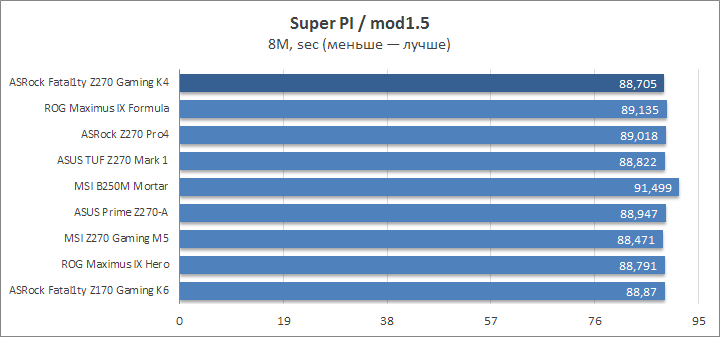

В простых бенчмарках отмечена высокая продуктивность системы.

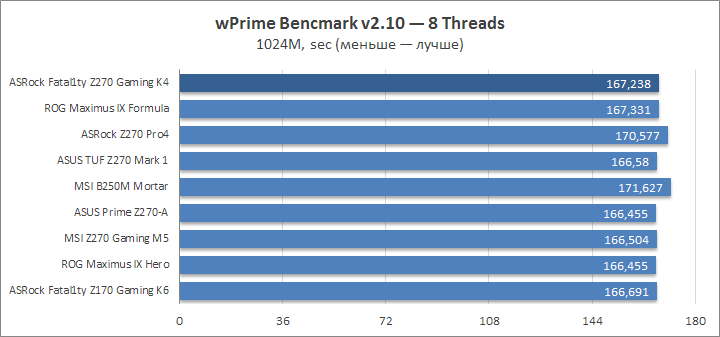

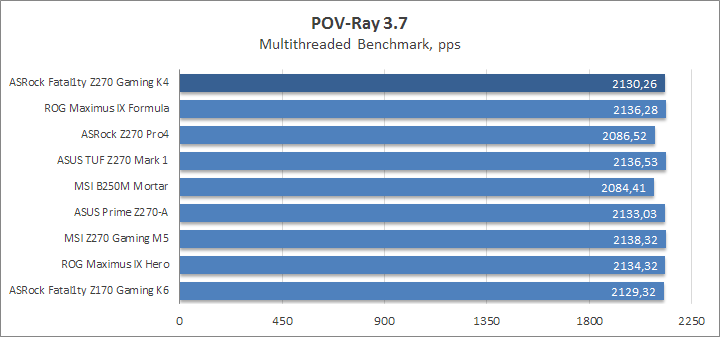

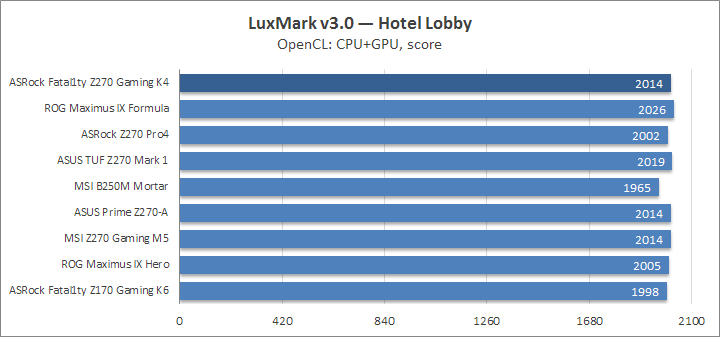

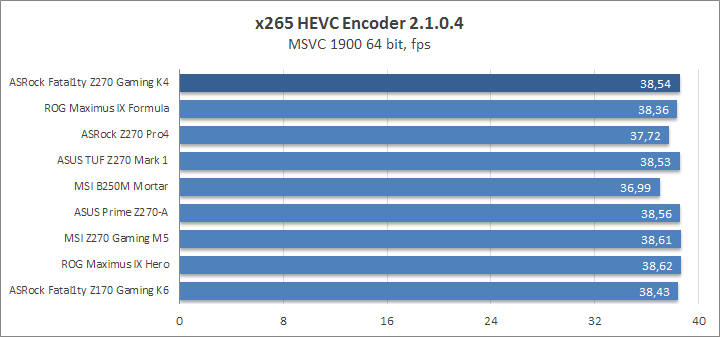

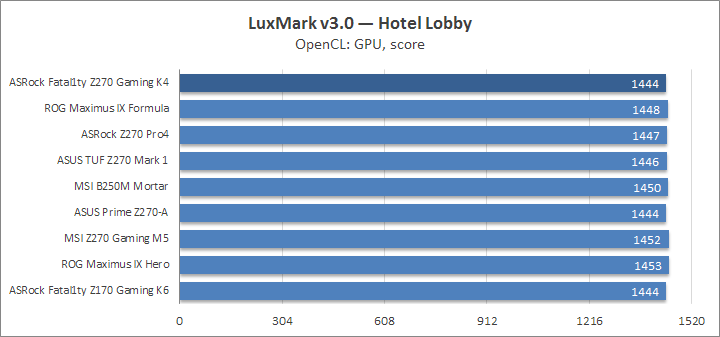

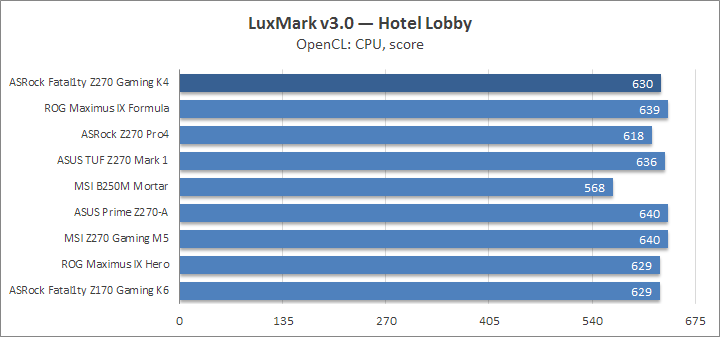

Испытуемая достойно справилась и с высокой нагрузкой.

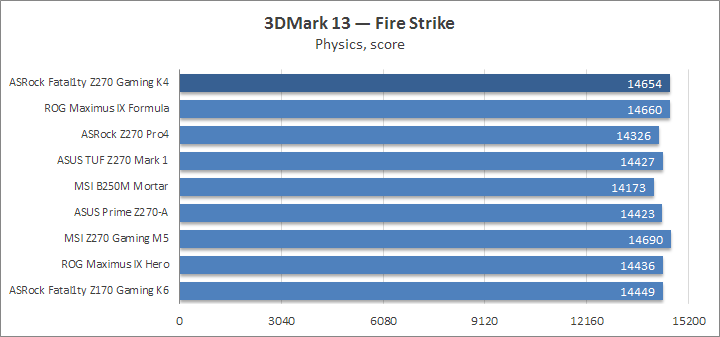

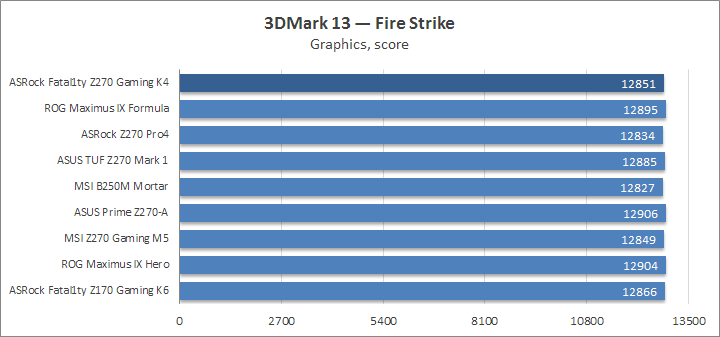

Ровное выступление наблюдается в 3DMark.

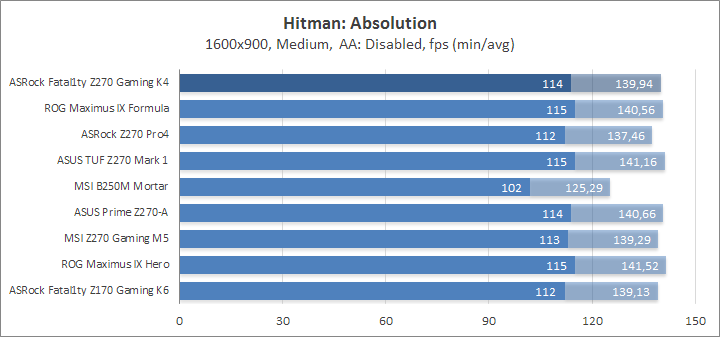

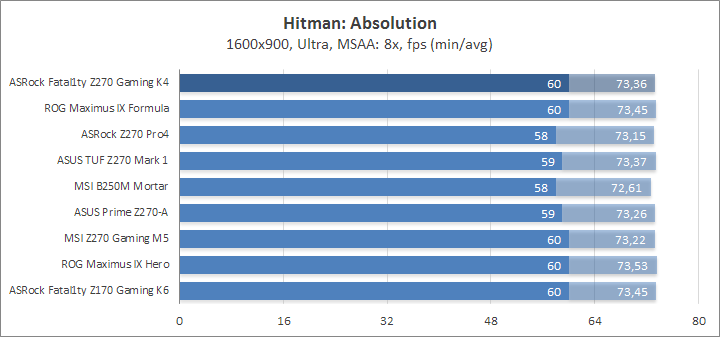

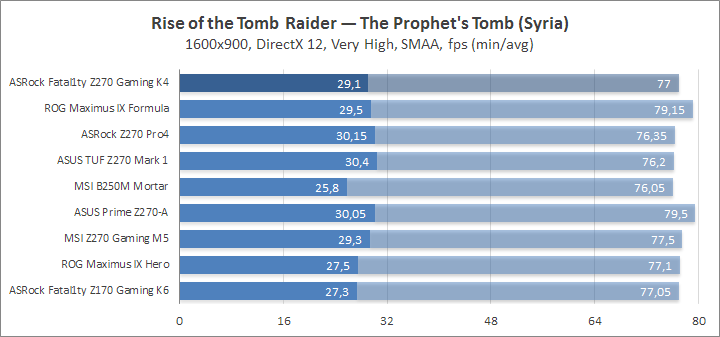

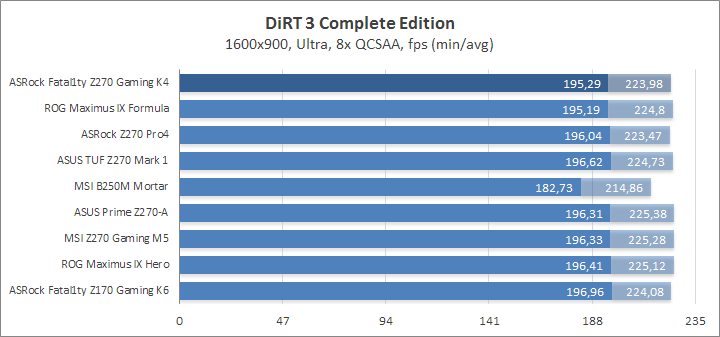

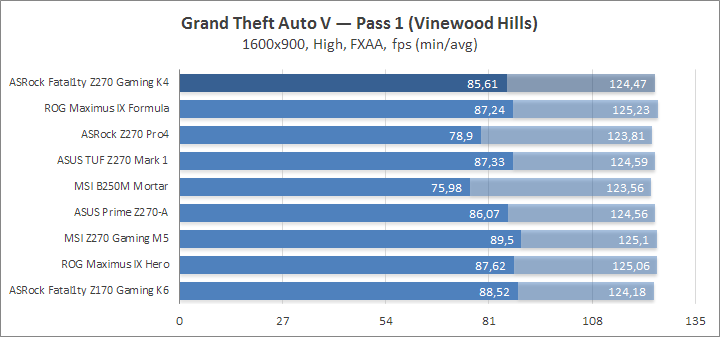

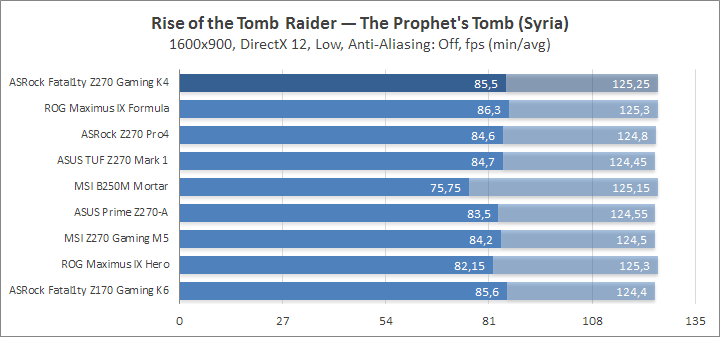

В играх также нет никаких проблем.

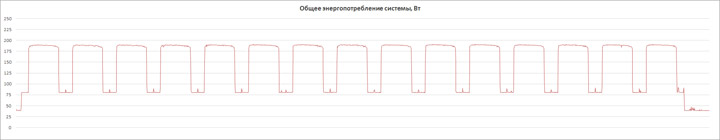

Энергопотребление системы
Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.
Наивысшим значением CPU Voltage было 1,26 В. Вместе с активным XMP растут вспомогательные IO и SA, они равнялись 1,22 и 1,26 В. На памяти действующими оказались 1,35 В. Всё это вылилось в адекватные цифры потребления системой электрической энергии при нагрузке, а в простое отметка оказалась самой низкой для систем с процессорной частотой в 4,5 ГГц. Не в последнюю очередь это обусловлено отсутствием на плате сторонних контроллеров.
Вывод
Внимательно изучив возможности изделия, можно заявить об успешно проделанной инженерами компании ASRock работе. Fatal1ty Z270 Gaming K4 оправданно занимает нишу игровой платы начального уровня в ассортименте компании. Помимо фактического наличия старшего кодека от Realtek и проводного сетевого адаптера от Intel, для них предусмотрено бонусное программное обеспечение. Нельзя не вспомнить и про наличие подсветки типа RGB, которая сопровождается не только специальным ПО, ещё повлиять на работу светодиодов можно прямо из UEFI.
Что же до разгонных возможностей, то они фактически аналогичны уже виденным достижениям на самом младшем продукте компании. Можно ликовать от вида новых радиаторов, но как силовые сборки, так и ШИМ-контроллер остались теми же, равноценным оказалось и наполнение UEFI с точки зрения шагов и предельных значений различных переменных.
Пользователи с начальными навыками по оверклокингу, вероятнее всего, столкнутся с перегревом, пробуя использовать готовые профили, а для самостоятельных действий может сказаться полное отсутствие разных помощников, например, можно вспомнить хотя бы про индикатор кодов POST. Но стоит снисходительно отнестись к положению продукта на рынке, а большее искать уже у других моделей.
Отдельной строкой следует указать на выдающиеся разгонные способности в сфере DRAM, а значит и с фирменными профилями у скоростных модулей проблем быть не должно. В целом, для высокопроизводительной игровой системы с привлечением единого видеоускорителя рассмотренная модель может оказаться вполне оправданной покупкой.
