Обзор материнской платы ASRock Fatal1ty Z270 Gaming K4. Премиальный подход к игровому продукту начального уровня

Компания ASRock не перестаёт совершенствовать свои устройства, и вот теперь, с выходом новой серии чипсетов от Intel, специалисты продемонстрировали обновлённую линейку «игровых» материнских плат, которую проще всех выделить среди остальных изделий благодаря внедрённому в название префиксу Fatal1ty. Использование Z270 подразумевает готовность продукта к разгону, а массивные радиаторы в схеме питания укрепляют этот образ. Звук основан на старшем кодеке от Realtek и дополнен функциональной утилитой от Creative. Удивительно, но сетевой адаптер используется вовсе не Killer, что уже вошло в привычку для ряда подобных плат, здесь остановились на проверенном решении Intel.

ASRock Fatal1ty Z270 Gaming K4

Также в распоряжении у пользователя окажется три гнезда M.2. Более никаких бонусов нет, поскольку эта модель является самой простой в серии. Система подсветки была серьёзно модифицирована, это отразилось в том числе и на её названии, теперь используется словосочетание AURA RGB LED, фактически клонируя одного из основных конкурентов.

Модель ASRock Fatal1ty Z270 Gaming K4
Официальная страница продукта в Сети asrock.com
Чипсет Intel Z270
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2800*/2933*/3200*/3600*/3733+*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16)
1 x PCI Express 3.0 x16 (x4)
4 x PCI Express 3.0 x1
M.2 2 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
1 x PCI Express 3.0 x1 (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel HD 510/530/610/630
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 8 х 3.1 Gen1 (4 разъёма на задней панели (один типа C), Z270)
7 x 2.0 (2 разъёма на задней панели, Z270)
Serial ATA 6 x SATA 6 Гбит/с (Z270)
RAID 0, 1, 5, 10 (SATA, Z270)
Встроенный звук Codec — Realtek ALC1220 (7.1, HDA)
Op Amp — Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 224
Дополнительные возможности Fatal1ty Mouse Port (USB 2.0), колодка для подключения ленты RGB LED, колодка Thunderbolt, стойка под две антенны на задней панели, поддержка AMD 2-Way CrossFireX, Creative Sound Blaster Cinema 3
Цена в рознице, $ 165

Упаковка и комплектация

Завоёвывать симпатию покупателя продукт начинает со своей упаковки. Она состоит из большой чёрной коробки, снабжённой ручкой для переноса, а поверх неё надета декоративная «обложка». Качество изготовления заслуживает на отличную оценку.

ASRock Fatal1ty Z270 Gaming K4

Описание особенностей находится на одной из сторон, вместе с небольшим фото платы, схематическим изображением её задней панели и таблицей с основными характеристиками.

ASRock Fatal1ty Z270 Gaming K4

Комплект поставки не самый впечатляющий, тут есть:

  • многоязычная инструкция по быстрой установке;
  • руководство по UEFI и F-Stream на английском языке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • открытка с эмблемой серии (присутствует место для марки);
  • три крепёжных винта для устройств формата M.2;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.
ASRock Fatal1ty Z270 Gaming K4

Внешний вид

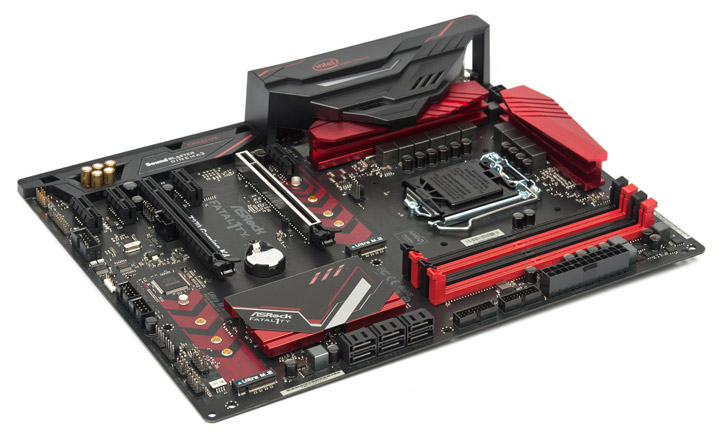

Устройство полностью соответствует формату ATX и имеет десять точек для крепления в корпусе. Здесь нет органов управления состоянием системы (кнопок или переключателей), отсутствуют вспомогательные диагностические индикаторы. А вот подсветка реализована в трёх местах — под накладками у чипсета, в зоне распайки звукового кодека и внутри козырька над задней панелью. Допускается подключение сторонней светодиодной ленты, для чего заготовлена одна колодка на плате.

ASRock Fatal1ty Z270 Gaming K4

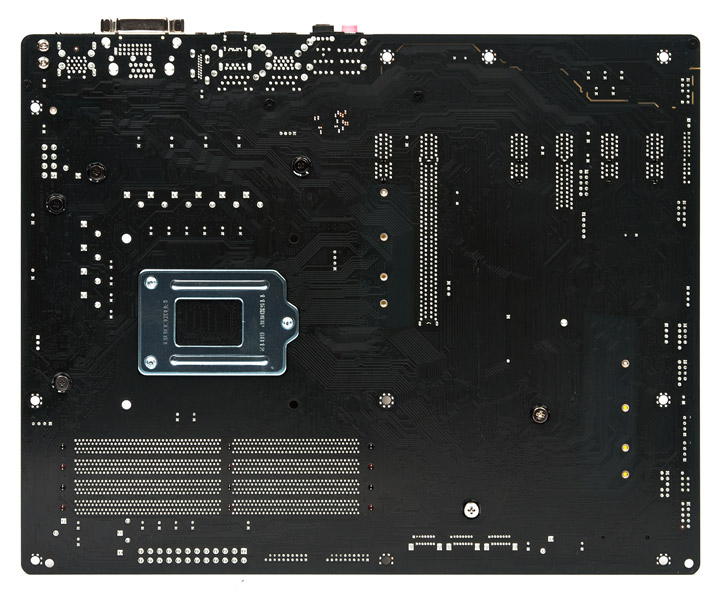

На дне можно отметить наличие винтов, крепящих радиаторы, а электронных компонентов там совсем нет.

ASRock Fatal1ty Z270 Gaming K4

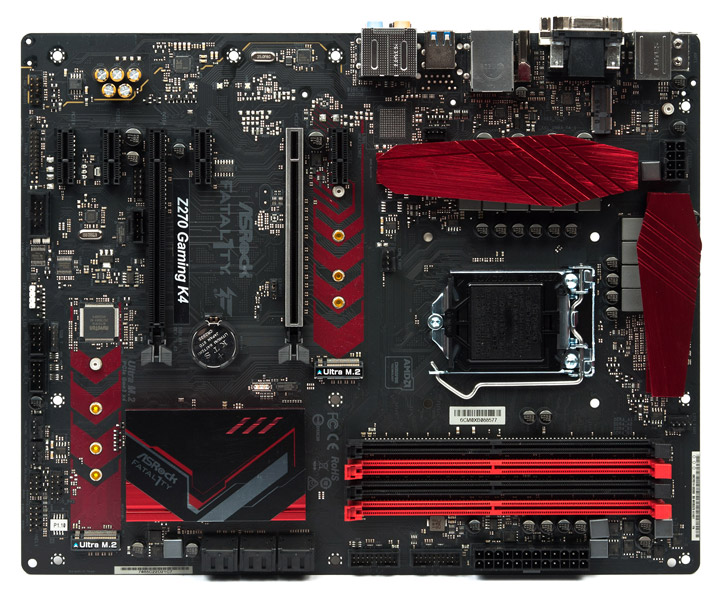

Демонтаж декоративного элемента демонстрирует в целом несложную топологию платы. Видно место под нераспаянный крупный адаптер, скорее всего, ним мог бы стать дополнительный сетевой контроллер.

ASRock Fatal1ty Z270 Gaming K4

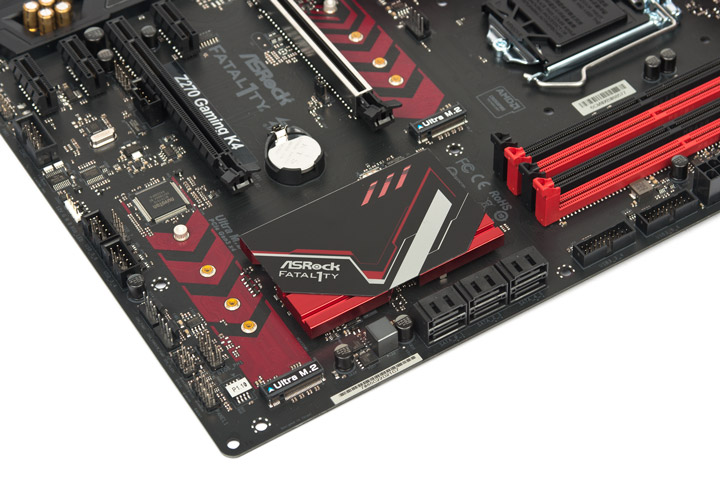

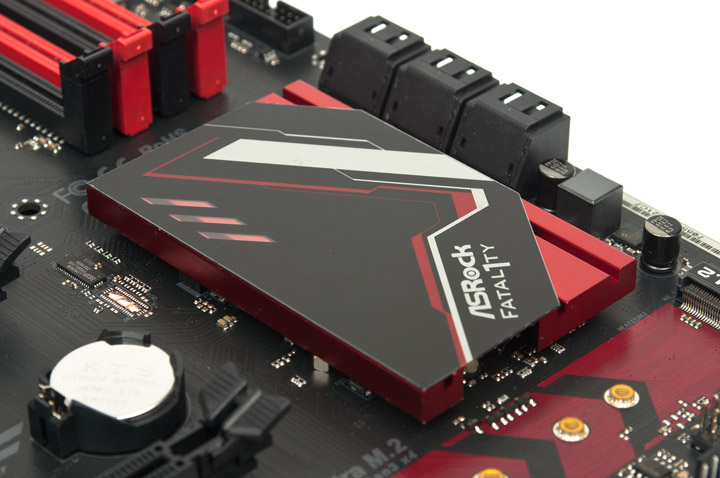

Радиатор для PCH снабжён полупрозрачной накладкой, через неё будет пробиваться свет от светодиодов, распаянных прямо на плате. Сама металлическая конструкция весьма массивная, с охлаждением проблем не будет.

ASRock Fatal1ty Z270 Gaming K4

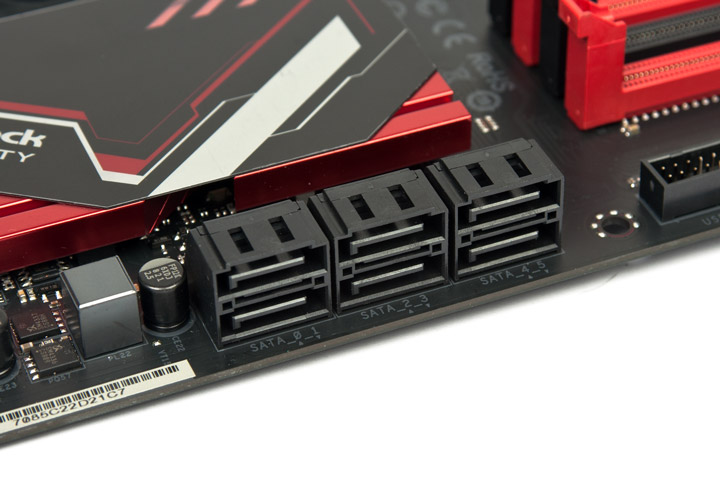

Накопители могут быть подключены к шести продольным гнёздам SATA.

ASRock Fatal1ty Z270 Gaming K4

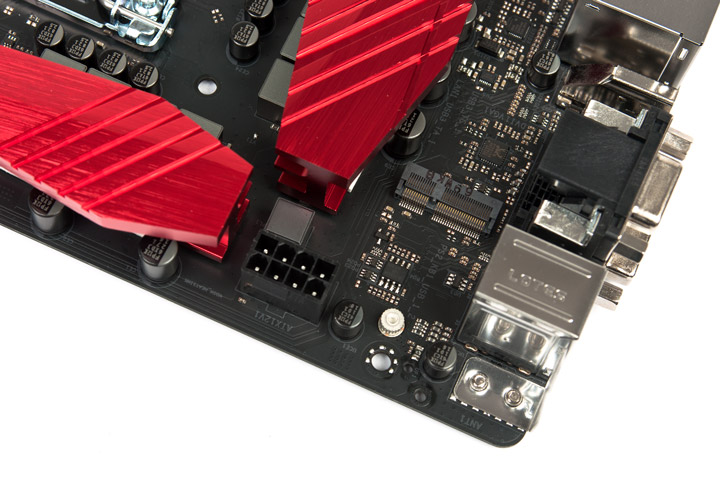

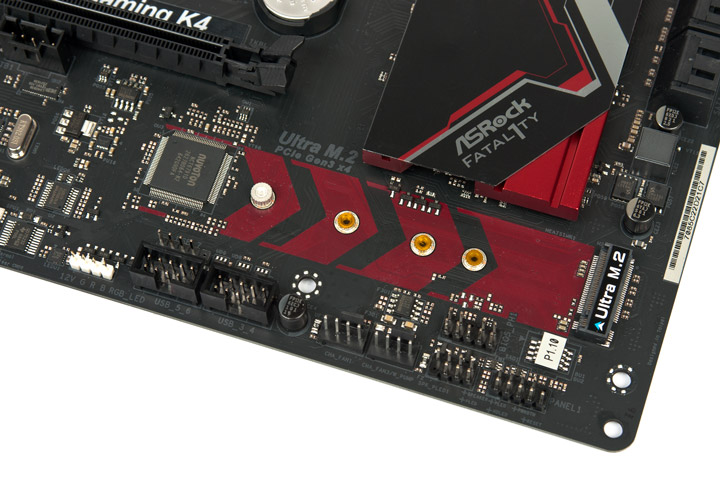

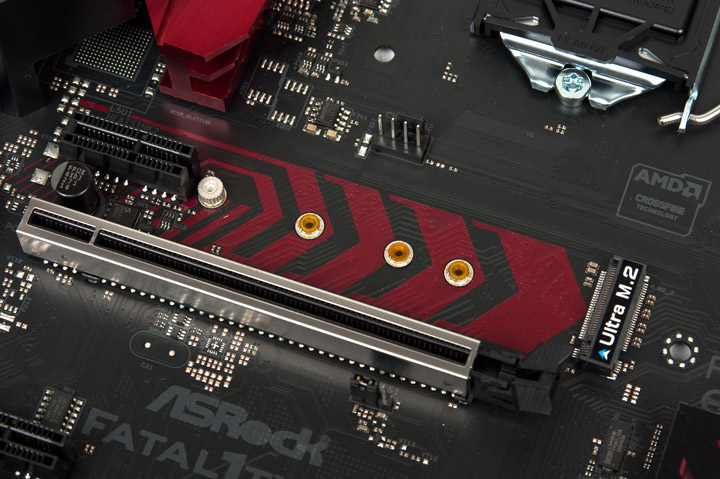

Заготовлена пара M.2, где можно смонтировать устройства длиной до восьми сантиметров, а ещё один слот предусмотрен под адаптер беспроводных сетей.

ASRock Fatal1ty Z270 Gaming K4ASRock Fatal1ty Z270 Gaming K4ASRock Fatal1ty Z270 Gaming K4

Используя гнёзда на корпусе, можно задействовать четыре выхода USB последнего, третьего поколения, и пять второго, устаревающего типа.

ASRock Fatal1ty Z270 Gaming K4

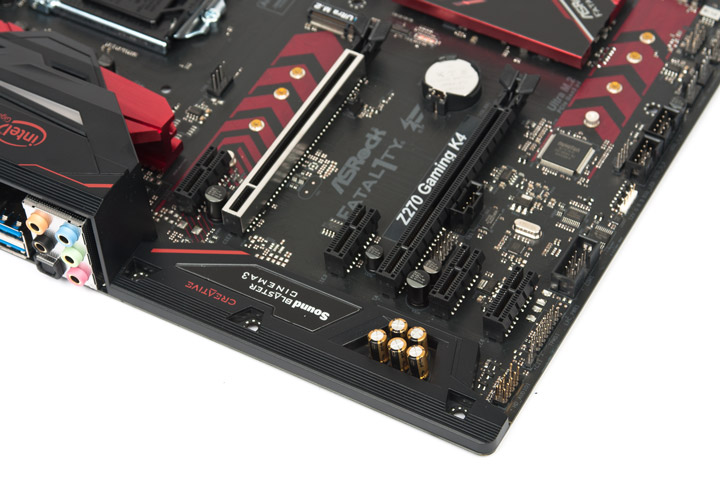

Все шестнадцать линий PCI-E от ЦП идут к одному армированному гнезду, остальные работают при участии PCH.

ASRock Fatal1ty Z270 Gaming K4

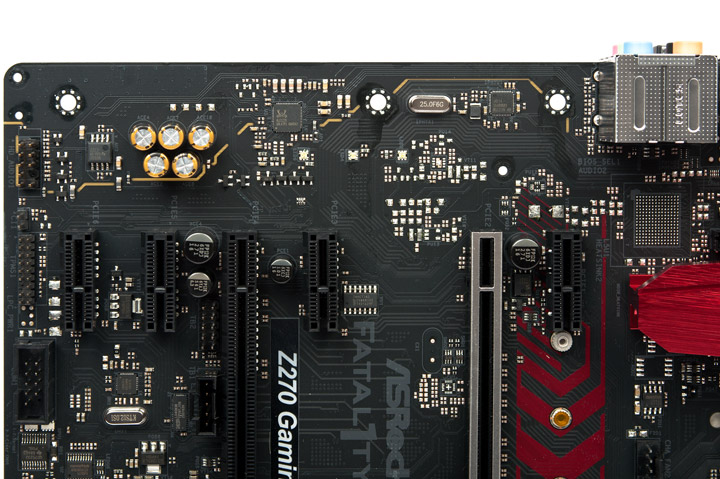

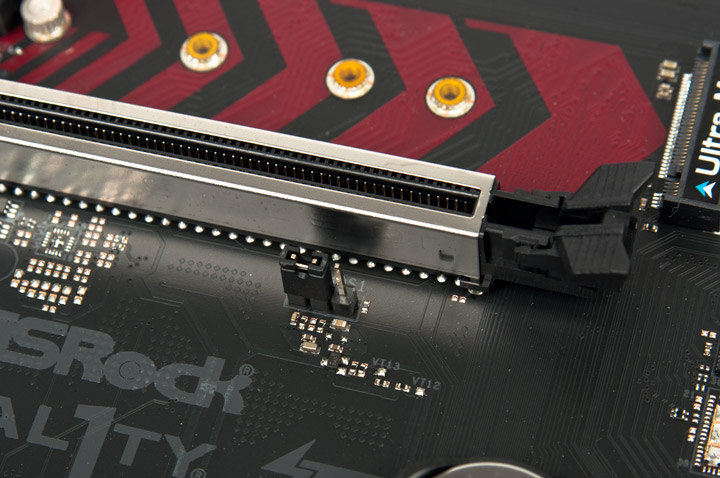

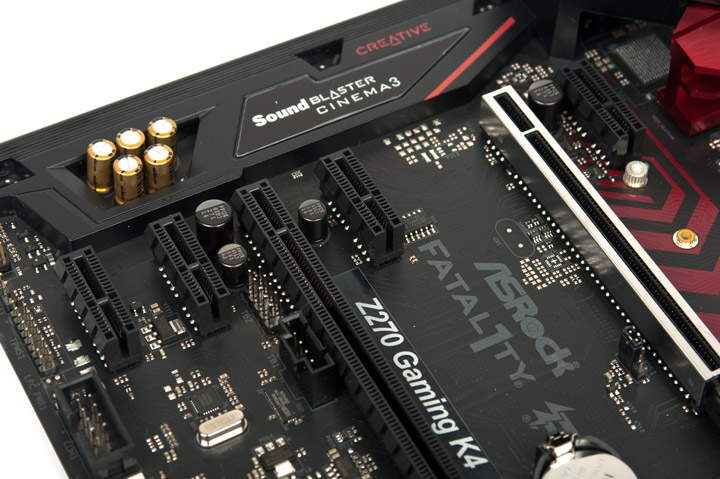

Конденсаторы для нужд аудиосоставляющей выбраны среди продукции Nichicon, хотя раньше ASRock предпочитали ELNA. Необычно расположена контактная группа для проведения сброса настроек CMOS — сразу под гнездом PCI-E x16.

ASRock Fatal1ty Z270 Gaming K4ASRock Fatal1ty Z270 Gaming K4

Сетевой и звуковой контроллер обходятся без экранирующих элементов. Есть один операционный усилитель. Изолирующий участок в текстолите выполнен больше для вида. Подстветку здесь организовали при помощи трёх элементов RGB.

ASRock Fatal1ty Z270 Gaming K4

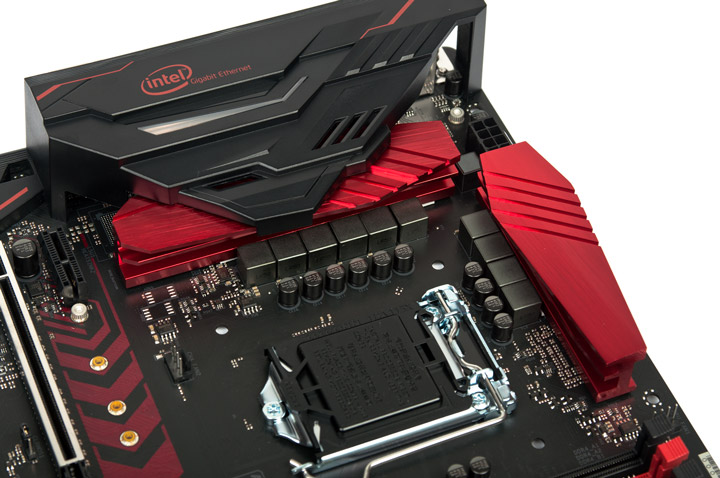

Силовая подсистема снабжена двумя массивными радиаторами с небольшим оребрением, они невысокие. Над одним из них возвышается накладка, где есть окошко для подсветки.

ASRock Fatal1ty Z270 Gaming K4

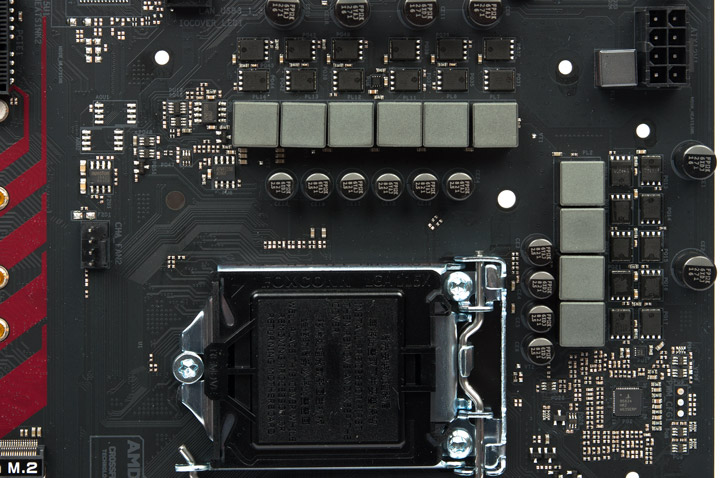

Силовая подсистема оказалась абсолютно такой же, как у модели Z270 Pro4. Разве что, конденсаторы используются другие, с заявленным сроком службы в 12 тысяч часов, кроме того, вместо девяти штук 820 µF, теперь их здесь насчитывается десять.

ASRock Fatal1ty Z270 Gaming K4

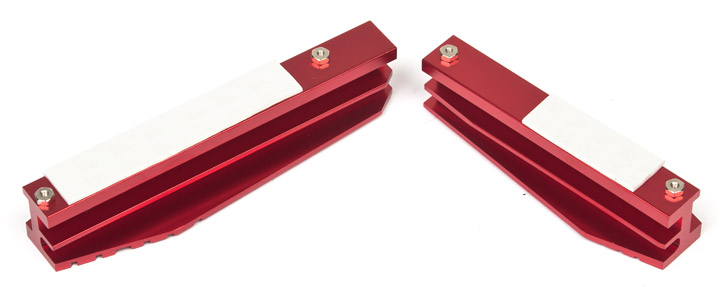

На площади термопроводников не экономили, как и на их поперечном сечении, отличный прижим обеспечен винтовым креплением.

ASRock Fatal1ty Z270 Gaming K4

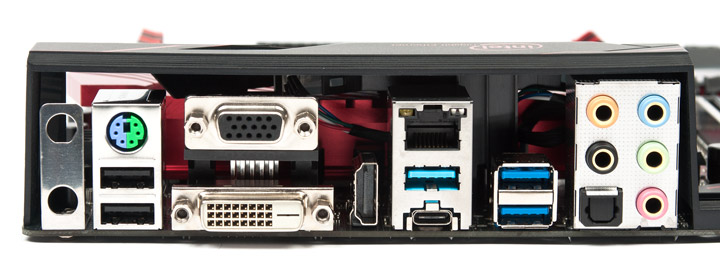

Задняя панель во много похожа на таковую в составе ASRock Z270 Pro4. Теперь есть два гнезда USB именно второго поколения, а дополнением выступает пять позолоченных аудиогнёзд (вместо трёх), также появился оптический выход. Исчерпывающий набор для современной материнской платы.

ASRock Fatal1ty Z270 Gaming K4
