Обзор материнской платы ASRock Fatal1ty X99 Professional Gaming i7. Все для геймеров и ничего лишнего

Компания ASRock за пятнадцатилетнюю историю своего существования зарекомендовала себя как производитель качественных решений с отличным потенциалом. Выйдя из-под крыла ASUSTek в далеком 2002 году ее продукция должна была занять нишу материнских плат начального уровня, которая не пользовалась особой популярностью у энтузиастов. Будучи неказистыми устройствами, решения ASRock поначалу годились лишь для сборки бюджетных ПК, но с выходом платформы Intel LGA1366 все кардинально изменилось. И теперь ее продукция по возможностям стоит наравне с решениями брендов первого эшелона.

В этом обзоре мы познакомимся с материнской платой Fatal1ty X99 Professional Gaming i7, относящейся к игровой серии ASRock и выпускаемой в сотрудничестве с известным киберспортсменом Джонотаном «Fatal1ty» Уэнделем.

ASRock Fatal1ty X99 Professional Gaming i7

Какие возможности она может предложить пользователям станет известно ниже, пока же предлагаю взглянуть на основные характеристики рассматриваемой модели.

Модель ASRock Fatal1ty X99 Professional Gaming i7
Официальная страница продукта в Сети asrock.com
Чипсет Intel X99
Процессорный разъём Socket LGA2011-3
Процессоры Core i7 (Broadwell-E, Haswell-E), Xeon E5*
Память 8 DIMM DDR4 SDRAM 2133/2400**/2800**/2933**/3300**, максимум 128 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x16+x16+x0, x16+x8+x8, x16+x0+x8, x8+x8+x8)
2 x PCI Express 2.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2230/2242/2260/2280/22110)
1 x PCI Express 3.0 x4 (Key M, 2230/2242/2260/2280)
Встроенное видеоядро (в процессоре)
Видеоразъёмы
Количество подключаемых вентиляторов 5x 4pin (1х для водяной помпы)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (разъёмы на задней панели (A и C), ASM1142)
4 х 3.1 Gen1 (4 разъёма на задней панели, ASM1074)
4 х 3.1 Gen1 (4 разъёма на плате, X99)
6 x 2.0 (2 разъёма на задней панели, X99)
Serial ATA 10 x SATA 6 Гбит/с (Z270), 1 х SATA Express
RAID 0, 1, 5, 10 (SATA, Z270)
Встроенный звук Creative Sound Blaster Cinema 3 (7.1, HDA), Realtek ALC1150, 2х ОУ TI N5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I218-V (Gigabit Ethernet)
Intel I211-AT (Gigabit Ethernet)
Wi-Fi 802.11a/b/g/n/ac, 2,4/5 ГГц
Bluetooth v4.0
COM +
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности POST-индикатор, кнопки: включения, перезагрузки и сброса настроек CMOS; две независимые микросхемы ПЗУ с UEFI, поддержка AMD 3-Way CrossFireX и NVIDIA 3-Way SLI, Fatal1ty Mouse Port
Цена в рознице, $ ~300

Упаковка и комплектация

Плата поставляется в крупной коробке с ярким оформлением, основную роль в котором отведено названию чипсета, на котором она выполнена. На обратной стороне упаковки указаны основные отличительные особенности модели, а для удобства переноски присутствует пластиковая ручка.

ASRock Fatal1ty X99 Professional Gaming i7ASRock Fatal1ty X99 Professional Gaming i7

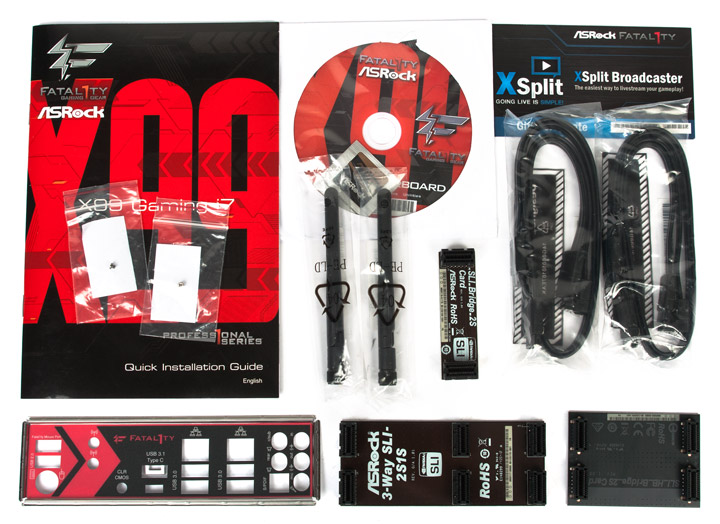

Комплект поставки не блещет чем-то особенным, лишь все необходимое для сборки системы и ничего лишнего:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке; отсутствует на снимке);
  • краткое руководство пользователя;
  • диск с драйверами и фирменным ПО;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • две антенны;
  • три мостика NVIDIA SLI (2-Way, 3-Way и 4-Way);
  • крепление для устройств формата M.2;
  • заглушка для корпуса.
ASRock Fatal1ty X99 Professional Gaming i7

Внешний вид

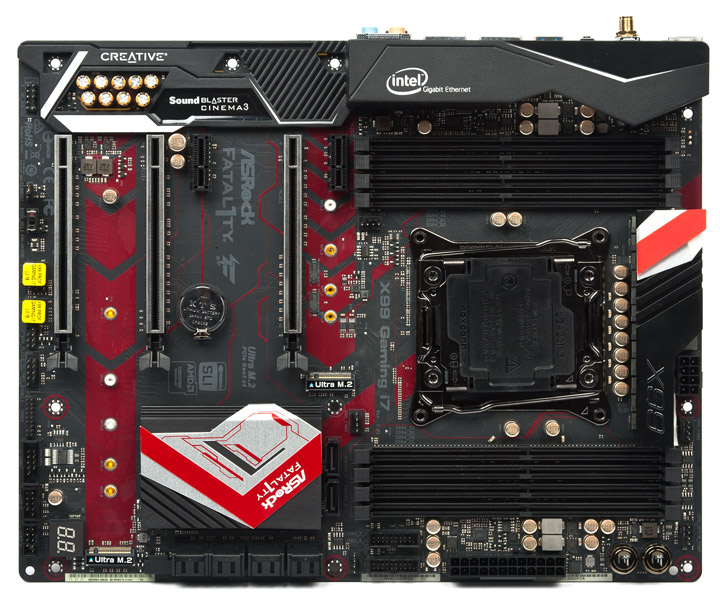

Дизайн платы сильно напоминает прочие решения серии Fatal1ty на базе чипсетов Intel последних поколений — прослеживается общий стиль в системе охлаждения и используется та же самая пластиковая накладка над звуковым трактом и задней панелью. В цветовом оформлении разъемов отдали предпочтение черным элементам, а красные рисунки на темном текстолите добавили спортивных ноток рассматриваемому продукту.

ASRock Fatal1ty X99 Professional Gaming i7

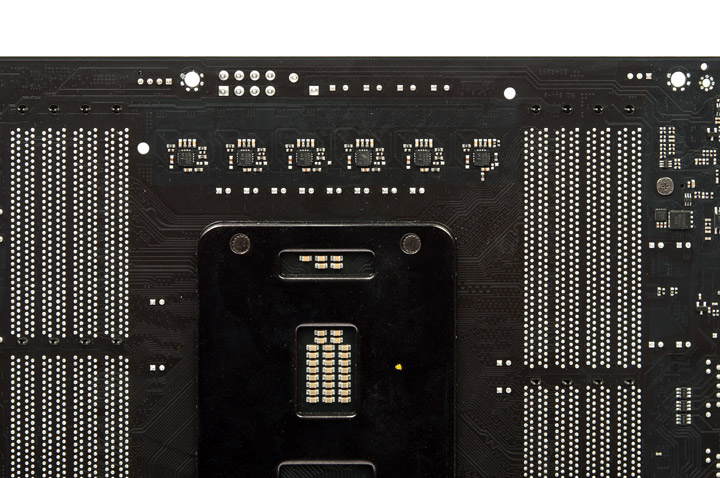

Несмотря на стандартные размеры платы, часть электронных компонентов была перенесена на обратную сторону PCB — видимо, чтобы не нарушать эстетическую гармонию на лицевой.

ASRock Fatal1ty X99 Professional Gaming i7

И хотя Fatal1ty X99 Professional Gaming i7 производителем позиционируется как решение для геймеров, она также поддерживает возможности разгона. Чтобы облегчить процесс экспериментов по настройке системы на плате предусмотрели кнопки включения и сброса.

ASRock Fatal1ty X99 Professional Gaming i7

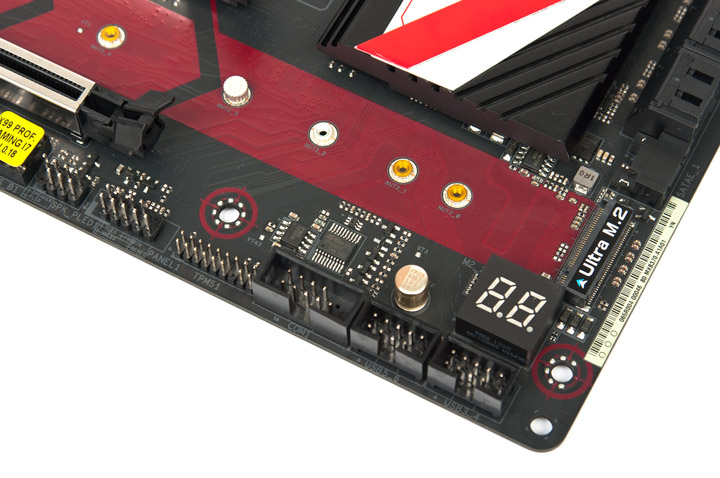

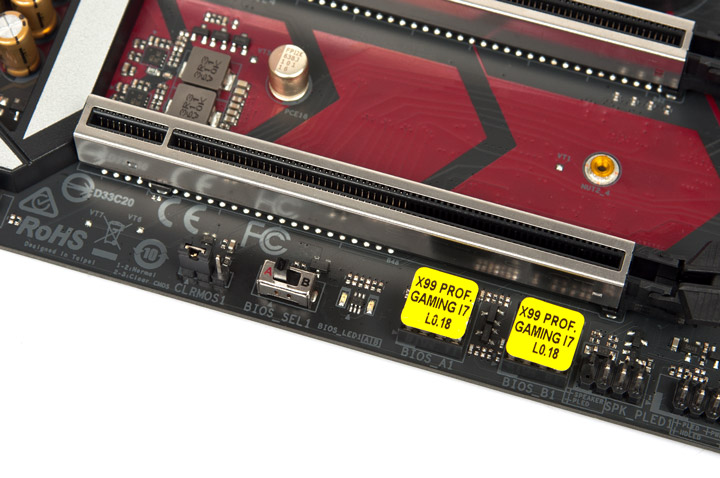

Кроме того, присутствует также POST-индикатор и две микросхемы с прошивкой, выбор между которыми осуществляется при помощи переключателя, а сигнализирующие светодиоды для каждой из них позволят избежать путаницы между ними. Помимо джампера Clear CMOS есть дублирующая кнопка на задней панели, что облегчит процесс разгона, если что-то пойдет не так.

ASRock Fatal1ty X99 Professional Gaming i7ASRock Fatal1ty X99 Professional Gaming i7

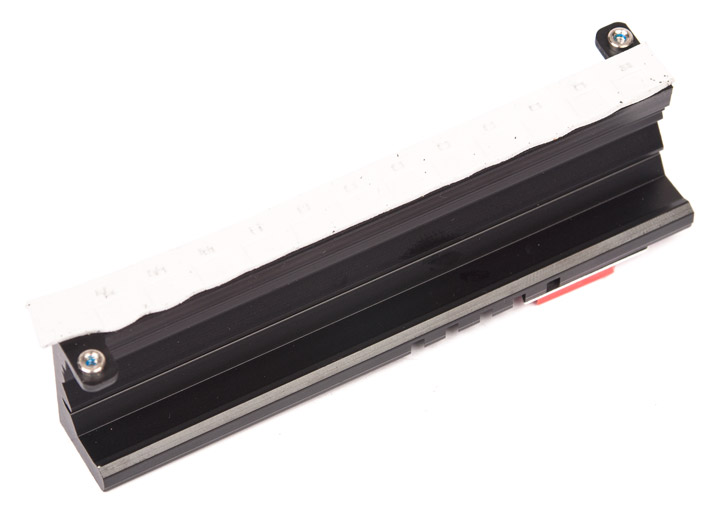

Система охлаждения силовых элементов небольшая, что позволит без проблем устанавливать габаритные процессорные кулеры. Тепло к алюминиевому радиатору передается за счет толстой «термопрокладки».

ASRock Fatal1ty X99 Professional Gaming i7ASRock Fatal1ty X99 Professional Gaming i7

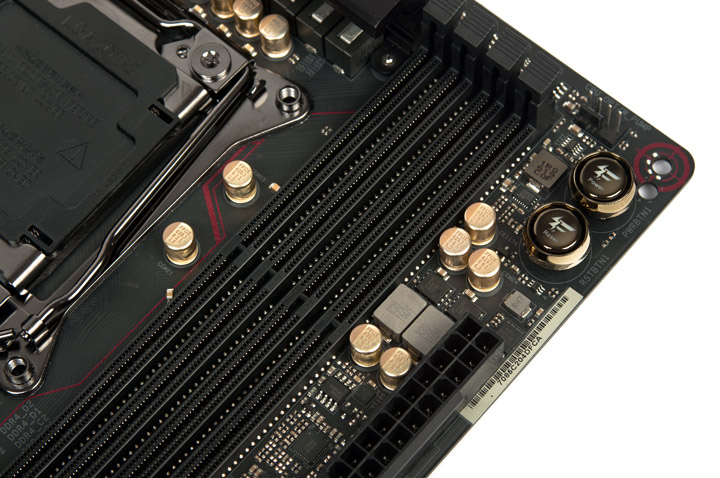

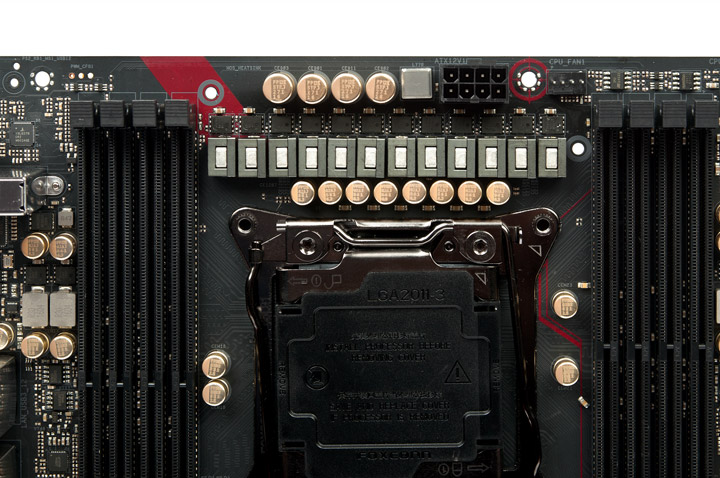

Подсистема питания процессора далеко не «игровая», а более чем серьезная — шестиканальный контроллер Intersil ISL6369 через удвоители управляет 12 виртуальными фазами. Благодаря такому количеству каналов питания как раз и удалось снизить нагрузку на охладитель.

ASRock Fatal1ty X99 Professional Gaming i7ASRock Fatal1ty X99 Professional Gaming i7

Чипсет довольствуется уже невысоким, но с достаточной площадью радиатором, которого с избытком хватит для этой микросхемы.

ASRock Fatal1ty X99 Professional Gaming i7

Количество подключаемых вентиляторов на плате равно пяти, один из них может быть использован для помпы жидкостной системы охлаждения мощностью до 18 Вт. Этого более чем достаточно для организации активной вентиляции внутри системного блока.

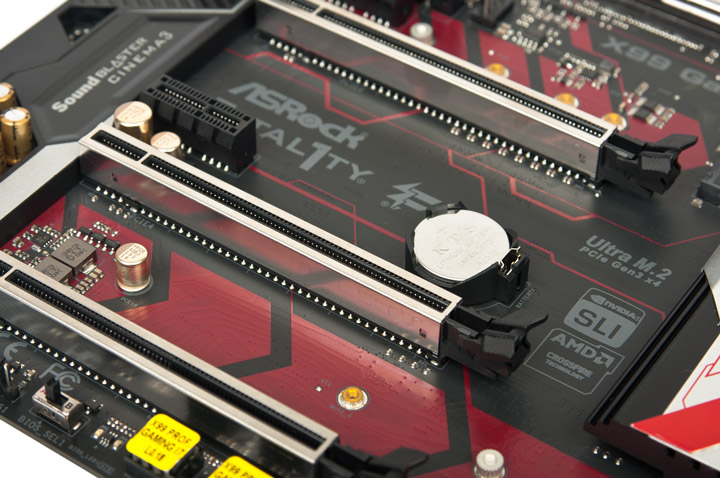

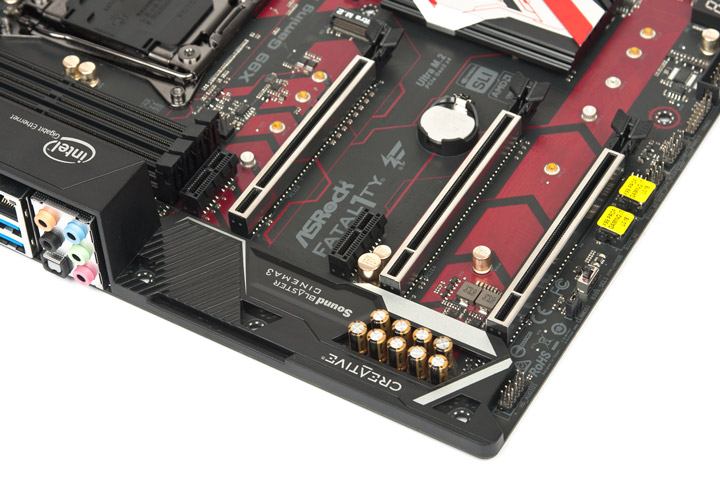

Теперь, что касается возможностей в плане функциональности и ее расширения. На «материнке» присутствует три разъема PCI Express x16 для объединения видеокарт в режиме AMD CrossFireX или NVidia SLI. Все они в модной нынче армировке. Еще пара слотов PCI-E x1 позволят добавить в систему несколько карт расширения, причем расположены они так, что не будут мешать графическим адаптерам.

ASRock Fatal1ty X99 Professional Gaming i7ASRock Fatal1ty X99 Professional Gaming i7

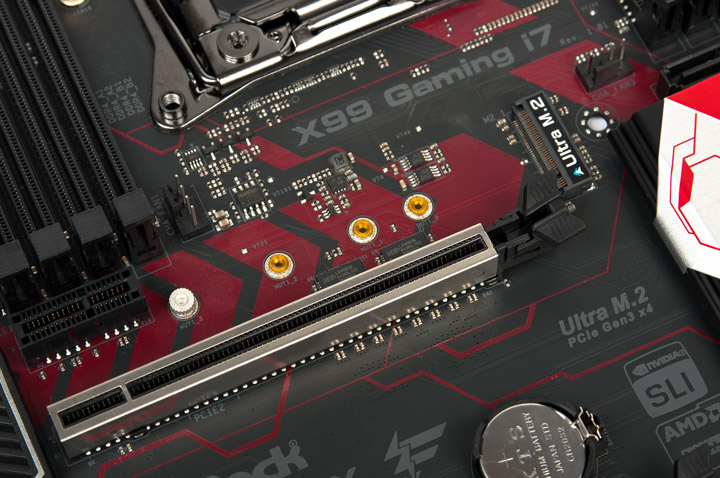

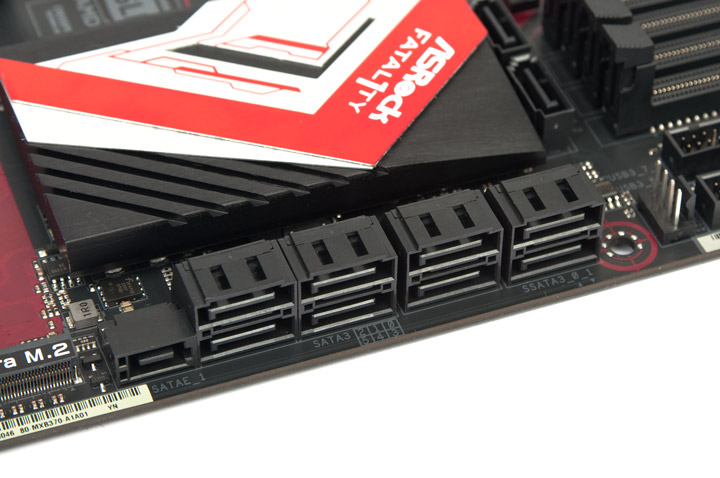

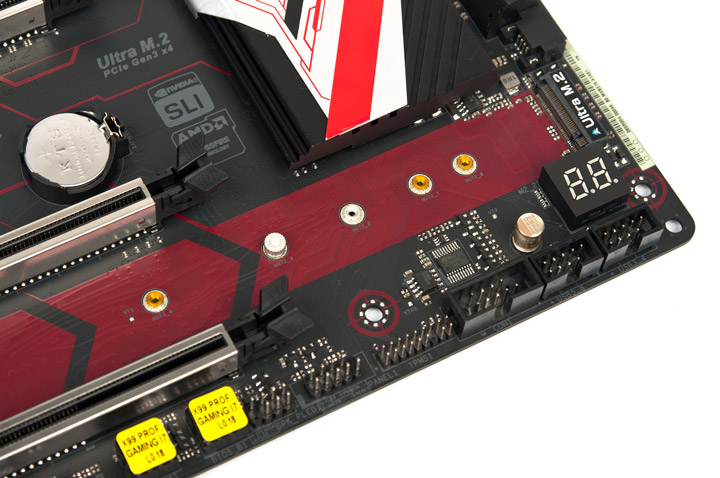

Дисковая подсистема представлена 10 портами SATA 6Gb/s и одним SATA Express, есть еще пара M.2 с поддержкой загрузки с дисков NVMe. Если планируется использовать младшие процессоры Core i7 с 28 линиями PCI Express, то один интерфейс M.2 будет работать в режиме SATA. Но даже такого количества портов более чем достаточно для организации объемного файлового хранилища.

ASRock Fatal1ty X99 Professional Gaming i7ASRock Fatal1ty X99 Professional Gaming i7ASRock Fatal1ty X99 Professional Gaming i7ASRock Fatal1ty X99 Professional Gaming i7

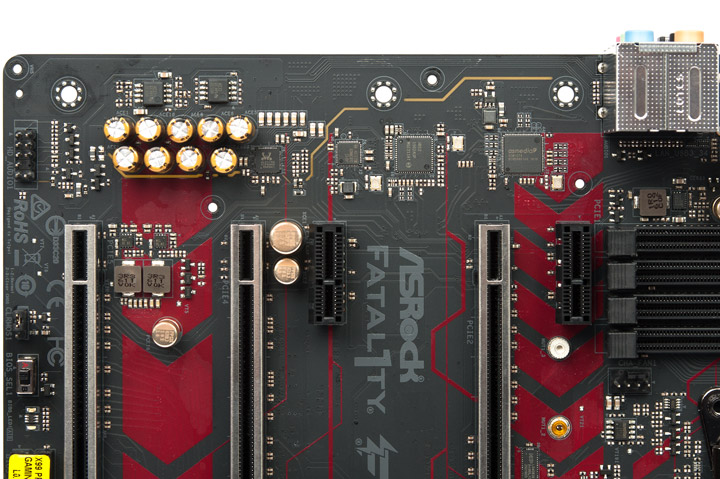

Для наслаждения объемным звуком и подключения различной музыкальной аппаратуры производитель снабдил Fatal1ty X99 Professional Gaming i7 встроенным 7.1 HDA-кодеком Realtek ALC1150 с поддержкой программного обеспечения Creative Sound Blaster Cinema 3. Цепи звукового тракта отделены от остальной части материнской платы изолирующим зазором, плюс добавлены два операционных усилителя TI N5532.

ASRock Fatal1ty X99 Professional Gaming i7

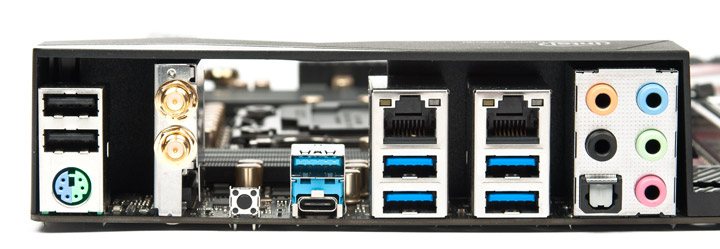

Шесть разъемов звуковой подсистемы, включая оптический S/PDIF, выведены на заднюю панель. Там же пользователь найдет четыре порта USB 3.1 Gen1, по одному USB 3.1 Gen2 Type A и Type C, и два порта USB, один из которых поддерживает технологию Fatal1ty Mouse Port. Есть универсальный PS/2, два сетевых разъема и кнопка Clear CMOS, а также два выхода для антенн встроенного модуля Wi-Fi.

ASRock Fatal1ty X99 Professional Gaming i7

В конечном итоге перед нами оказался продукт выше среднего, но при этом не лишенный основных возможностей по расширению функциональности или управлению во время экспериментов с разгоном. Посмотрим, что он может предложить в плане прошивки.
