Zacate эпохи мирного Atom'а. Обзор и тестирование двух системных плат на базе AMD APU E-350

Тестовый стенд

Так как ни одна из участниц тестирования не предназначена для экспериментов по разгону, мы сразу приступили к тестированию производительности. Конфигурация тестового стенда выглядит несколько необычно, ведь тестируемые материнские платы несут на борту и процессор, и его систему охлаждения:
  • материнская плата: ASRock E350M1, MSI E350IA-E45;
  • оперативная память: Kingston HyperX LoVo PC3-12800 (2х2GB);
  • жесткий диск: WD7500BPKT (750 Гбайт, 7200 об/мин, SATA 3Gb/s);
  • оптический привод: Toshiba Samsung TS-T632;
  • корпус: SilverStone SG06;
  • блок питания: FSP300-60GHS.
Для обоих системных плат функции энергосбережения C’n’Q и С6 были активированы, объем памяти видеобуфера устанавливался в значение «Auto». Во время тестирования ASRock E350M1 ОЗУ функционировала на частоте 1066 МГц с таймингами 7-7-7-21, так как режим 1333 МГц попросту не поддерживается в текущей версии UEFI.

ASRock E350M1

В случае с MSI E350IA-E45 модули памяти работала на частоте 1333 МГц с задержками 9-9-9-28.

MSI E350IA-E45

Стенд получился весьма оригинальным, ведь каждый его компонент достоин отдельного упоминания. Модули памяти Kingston среди подобных выделяются тем, что на частоте 1333 МГц работают при напряжении питания 1,25 В. Жесткий диск WD7500BPKT имеет не только рекордный для накопителей 2,5" объем, но и сочетает в себе скорость вращения шпинделя 7200 об/мин и технологию Advanced Format. Привод DVD-RW тоже особенный, он имеет щелевую загрузку носителей, что очень удобно и выглядит достаточно эффектно. Корпус SilverStone оснащен блоком питания мощностью в 300 Вт, а конструкция его шасси допускает установку двухслотовых видеокарт длиною до 23 см включительно, что позволяет собрать достаточно мощную игровую систему в формате Mini-ITX.

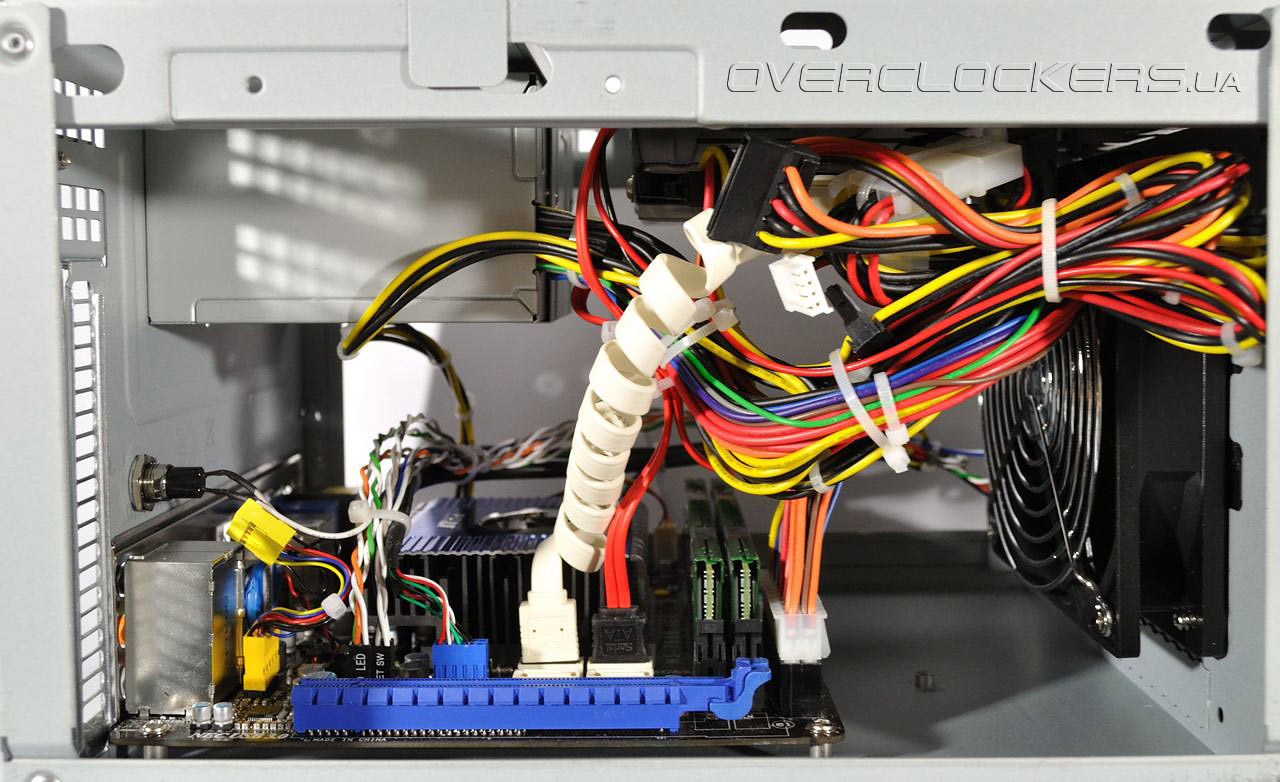

Тестовая система

Тихоходный 120-мм вентилятор на передней панели обеспечивает эффективное охлаждение установленных комплектующих даже в случае применения пассивных радиаторов. Качество изготовления корпуса очень высокое, строгая передняя панель из черного анодированного алюминия смотрится очень стильно.

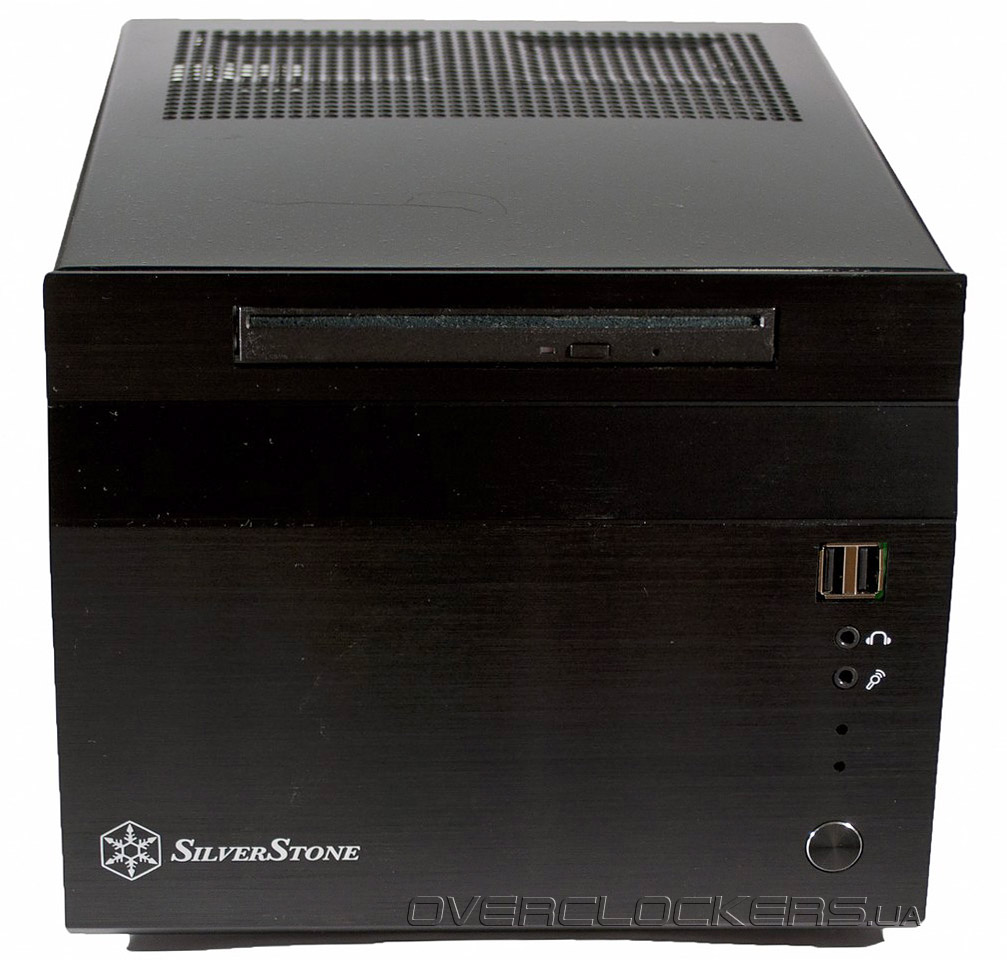

Тестовая система

Во всем корпус хорош, но его габариты для компактного неттопа или медиацентра несколько великоваты, да и шум мощного блока питания заметен. Но наша задача — протестировать производительность AMD APU E-350, а для этого просторный и удобный Silverstone SG06 подходит как нельзя лучше!

Производительность APU Zacate особенно интересна в сравнении с основным конкурентом Intel Atom. Для этого мы провели полный цикл тестирования для системной платы ASRock AD510PV, оснащенной двухъядерным процессором Intel Atom D510, который имеет тактовую частоту 1660 МГц. Как и две другие участницы, плата ASRock AD510PV выполнена в формате Mini-ITX, но рассчитана на работу с памятью стандарта DDR2 и не имеет поддержки PCI-E 2.0. Конфигурация тестового стенда на Intel Atom такова:
  • материнская плата: ASRock AD510PV (Intel NM10 Express);
  • оперативная память: OCZ OCZ2FXE12004GK (2x2 ГБ, DDR2-1200);
  • жесткий диск: WD7500BPKT;
  • оптический привод: Toshiba Samsung TS-T632;
  • корпус: Silverstone SG06;
  • блок питания: FSP300-60GHS.
ОЗУ работала на частоте 800 МГц с таймингами 5-5-5-18, энергосберегающие технологии и Hyper Threading были активированы.

ASRock AD510PV

Оба тестовых стенда работали под управлением операционной системы Microsoft Windows 7 Enterprise 32-bit (90-дневная пробная версия). Файл подкачки и UAC были отключены, более никаких дополнительных оптимизаций не проводилось. Для системных плат AMD устанавливался пакет драйверов Catalyst 11.2 от 15.02.2011, а для «материнки» на Intel Atom были установлены INF Update Utility 9.2.0.1021 от 4.01.2011 и Graphics Media Accelerator 15.12.75.50.7.2230 от 24.10.2010.

Общая методика тестирования не претерпела изменений: каждый тест повторяется минимум три раза и выводится среднее значение. Если один из результатов сильно отличается от двух других — испытания повторяются до получения результатов, близких к среднему значению. Набор тестовых приложений немного отличатся от привычного и выглядит следующим образом:
  • AIDA64 1.50.1251 (Cache & Memory benchmark);
  • wPrime Benchmark 2.03;
  • Fritz Chess Benchmark;
  • WinRAR 4.0 (встроенный тест);
  • Cinebench 11.5 (32bit);
  • x264 HD Benchmark v3.0;
  • Futuremark PCMark Vantage 1.0.2.0;
  • Futuremark Peacekeeper (браузер Google Chrome 9.0.597.98);
  • FarCry 2;
  • Tom Clancy's H.A.W.X.;
  • S.T.A.L.K.E.R Call of Pripyat benchmark.

Результаты тестирования

Результаты сгруппированы следующим образом: блок низкоуровневых синтетических тестов, измерение продуктивности в прикладных программах, результаты в полусинтетических бенчмарках Futuremark и производительность в 3D-играх. А напоследок мы изучили возможности новой платформы AMD по воспроизведению видео Full HD. При анализе результатов тестирования не стоит забывать, что платы Mini-ITX c энергоэффективными процессорами предназначены, в первую очередь, для компактных и экономичных системных блоков. Их основное назначение — серфинг по интернету, работа с документами и электронной почтой, общение в социальных сетях. В корпоративной сфере такие компьютеры будут органично смотреться на рабочем столе офисного работника, но не дизайнера или научного сотрудника. С такой точки зрения мы и оценивали быстродействие рассматриваемых сегодня системных плат. Мы также не будем особо заострять внимание на сравнении производительности ASRock E350M1 и MSI E350IA-E45, так как это первые розничные образцы и их прошивки могут быть еще не достаточно отлажены.

Низкоуровневые тесты, такие как измерение пропускной способности ОЗУ и производительность в вычислениях с плавающей запятой, отражают «чистую» производительности системы. Для этого мы выполнили тестирование в AIDA64 Cache & Memory benchmark и wPrime.

Результаты тестирования AMD APU

Результаты тестирования AMD APU

Результаты тестирования AMD APU

Результаты тестирования AMD APU

Одноканальный контроллер памяти Atom D510 оказался быстрее в тестах чтения и копирования, показал одинаковые с APU E-350 результаты для операций записи в память, несмотря на использование ОЗУ стандарта DDR2-800, но продемонстрировал несколько большую латентность. Если сравнивать производительность режимов DDR3-1333 и DDR3-1066, то разница заметна только при чтении данных из памяти.

Результаты тестирования AMD APU

Результаты тестирования AMD APU

Производительность в операциях с плавающей запятой демонстрирует небольшое отставание APU от Atom, так как wPrime отличается хорошей оптимизацией под многопоточные вычисления, а благодаря Hyper Threading процессор Intel позволяет обрабатывать четыре потока.

Результаты тестирования AMD APU

Расчет шахматных комбинаций из Fritz Chess Benchmark также отлично масштабируется при увеличении количества вычислительных ядер. Благодаря тому же НТ четыре виртуальных ядра процессора Intel работают также хорошо, как и два физических у AMD APU.

Посмотрим, сможет ли проявить себя микроархитектура Bobcat в прикладных программах, так как в синтетике преимущество AMD E-350 над Intel Atom D510 не заметно.

Результаты тестирования AMD APU

В первом же тесте архиватор WinRAR отдал полное предпочтение четырем виртуальным ядрам Intel Atom, которые обеспечили 20% превосходство над APU.

Результаты тестирования AMD APU

Результаты тестирования AMD APU

В задачах рендеринга изображений трехмерных моделей E-350 демонстрирует видимое превосходство над Atom D510, причем при однопоточной нагрузке преимущество возрастает до двух крат. Вообще-то, оба процессора не лучшим образом подходят для подобных задач, так как демонстрируют посредственную производительность.

Результаты тестирования AMD APU

Результаты тестирования AMD APU

Кодирования видео высокой четкости при помощи кодека H.264 в два прохода отлично оптимизировано для работы на многоядерных процессорах. При выполнении первого лидирует E-350, но уже во время второго прохода Atom возвращает паритет. Как и в предыдущем случае, скорость кодирования HD-видео невелика, так что если возникнет такая необходимость — придется запасаться терпением.

В трех типичных прикладных задачах Intel Atom снова не пожелал сдаваться без боя, что объясняется хорошей многопоточной оптимизацией тестовых приложений. А вот средний уровень производительности в повседневных задачах как нельзя лучше моделируют тестовые пакеты Futuremark. PCMark Vantage состоит из семи тестовых сценариев, которые эмулируют одновременную работу с изображениями, просмотр и обработку видеоконтента, 3D игры, кодирование аудиоданных и так далее. Общий индекс производительности получился следующий:

Результаты тестирования AMD APU

Из двух системных плат на Е-350 заметно лидирует ASRock E350M1, что неожиданно, так как до этого MSI ни разу значительно не уступала сопернице. Система на базе Intal Atom D510 отстает от лидера почти на 20%. Чтобы разобраться в природе таких результатов, мы подробно проанализировали производительность в каждом тестовом сценарии.

Результаты тестирования AMD APU

Данный сценарий включает тесты по обработке изображений и перекодировке видео DV в формат, пригодный для воспроизведения на портативных устройствах. Вот здесь уже наблюдается более чем трехкратное превосходство E-350 над противником в лице Atom D510, который явно не приспособлен к нагрузке, создаваемой этим тестом.

Результаты тестирования AMD APU

Этот тест заключается в одновременном просмотре и кодировании видео высокой четкости. Задачи хорошо оптимизированы для многоядерных процессоров и Atom показал очень неплохие результаты, сравнимые с APU Zacate.

Результаты тестирования AMD APU

Встроенное в E-350 видеоядро благодаря приличному быстродействию и без труда обеспечило более чем двукратное превосходство над GMA 3150.

Результаты тестирования AMD APU

В этом комплексном тесте моделируется перекодировка аудиофайлов с их одновременным добавлением в библиотеку Windows Media Player. Вновь Atom вплотную подобрался к системам на базе APU, среди которых наблюдается незначительное преимущество ASRock E350M1.

Результаты тестирования AMD APU

Сценарий Communication моделирует повседневную работу за ПК в сети Интернет: шифрование и сжатие данных, отображение веб-страниц и поиск в почтовых базах данных. В этом случае «виртуально четырехъядерный» D510 значительно уступил E-350, демонстрируя неприязнь к нагрузкам подобного рода.

Результаты тестирования AMD APU

Результаты тестирования AMD APU

Во время выполнения подтестов Productivity и HDD основная нагрузка ложится на дисковую подсистему, так что результаты во многом зависят от скорости работы SATA-контроллера южного моста. Чипсеты Intel всегда славились отличной скоростью работы с накопителями, так получилось и в этот раз. Производительность центрально процессора в таких тестах отходит на второй план, что и позволило системе на базе Atom D510 продемонстрировать видимое преимущество и обеспечило неплохие результаты в общем зачете.

Следующий тест весьма необычен, но его необходимость продиктована повсеместным распространением различных облачных сервисов, социальных сетей и прочих веб-приложений. Futuremark Peacekeeper представляет собой загружаемый модуль, который работает в браузере. В процессе подготовки материала мы протестировали несколько приложений и выбрали Google Chrome, как наиболее быструю платформу для запуска теста.

Результаты тестирования AMD APU

Общий балл Peacekeeper зависит от скорости работы JavaScript при выполнении типичных операций, таких как просмотр и создание динамических веб-страниц, посещения социальных сетей, прорисовка изображений с помощью функций HTML5 и многое другое. По результатам можно сделать вывод, что JavaScript предпочитает архитектуру APU E-350, иначе трудно объяснить отставание почти в одну треть системы на базе Intel Atom D510. На практике это будет означать меньшую отзывчивость и некоторый дискомфорт при работе в интернете. Еще один козырь в колоде новейшей энергоэффективной платформы AMD — ускорение проигрывания flash-видеороликов при помощи блока UVD3, входящего в состав видеоядра. Все мы знаем, что просмотр роликов YouTube в разрешении 720р и выше был и остается тяжелым для систем на базе Intel Atom. APU E-350 с такой задачей справляется без труда благодаря помощи графического ядра.

Приступая к тестированию производительности в современных 3D играх мы отдавали себе отчет, что полноценно поиграть в разрешении Full-HD даже на относительно мощном APU Zacate вряд ли удастся. Поэтому, мы ограничились разрешением 1280х720 и низким уровнем настроек детализации.

Результаты тестирования AMD APU

Результаты тестирования AMD APU

Результаты тестирования AMD APU

Тесты в FarCry 2 и Tom Clancy's H.A.W.X. вообще отказались запускаться на Intel GMA 3150. S.T.A.L.K.E.R Call of Pripyat benchmark выдал потрясающие 4 кадра в секунду! Впрочем, мы уже познакомились с производительностью встроенного в Intel Atom D510 видео во время тестов PCMark Vantage. Зато встроенное в E-350 видеоядро HD 6310 вплотную приблизилось к 24 fps в двух играх из трех, а «поколдовав» с настройками наверняка удастся получить приемлемый уровень быстродействия. Отметим, что во всех тестах системная плата MSI E350IA-E45 хоть на пару кадров, но обогнала ASRock E350M1. Мы склонны связывать этот «феномен» с больше частотой ОЗУ у платы MSI, хотя дело может быть в сырой прошивке ASRock.

Завершает наше сегодняшнее знакомство с AMD E-350 проверка возможности проигрывания видео в разрешении Full HD. Как вы наверняка знаете, Intel Atom, даже их двухяъдерные модели, не позволяют воспроизводить видеоролики разрешением 1080р без существенной потери качества, которая выражается в пропуске кадров и рассинхронизации звукового потока. Вычислительная мощность процессорных ядер Zacate также недостаточна для этого, но тут на помощь приходит встроенный в APU графический акселератор с его блоком UVD3, который выполняет львиную долю работы по декодированию видеопотока. Для этого нужно совсем немного: установленные драйверы AMD Catalyst и «правильный» программный медиаплеер. Мы использовали Media Player Classic — Home Cinema со встроенным декодером DXVA, поддерживающим аппаратное ускорение видео. При активации соответствующей возможности в меню настроек медиаплеера можно было получить идеальную картинку при проигрывании видеоролика разрешением 1080р, закодированного при помощи Н.264.

Результаты тестирования AMD APU

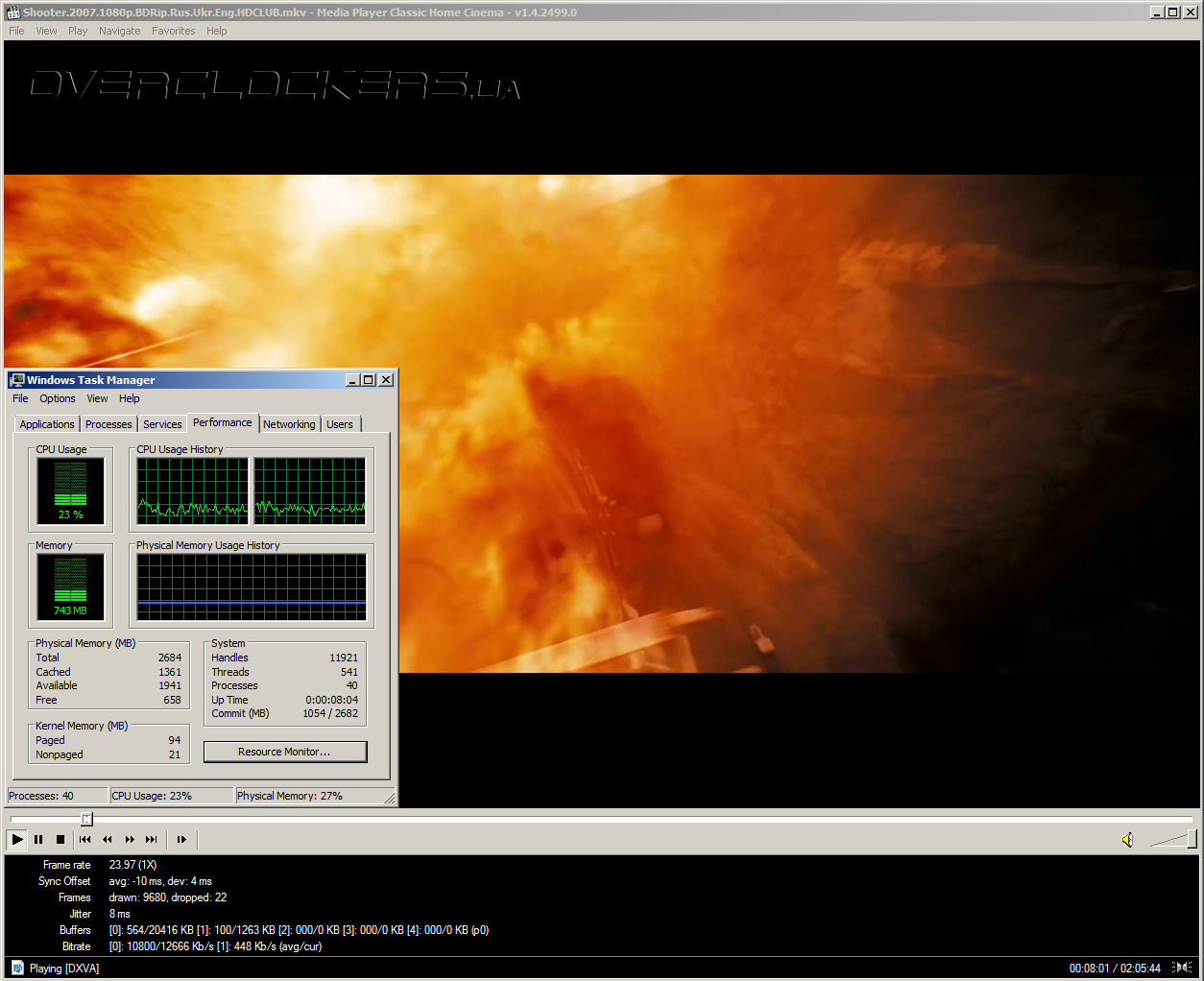

Во время воспроизведения нагрузка на процессор не превышала 30%, а видео воспроизводилось плавно, без рывков и выпадения кадров. Для сравнения мы запустили воспроизведение этого же ролика на системе, основанной на Intel Atom.

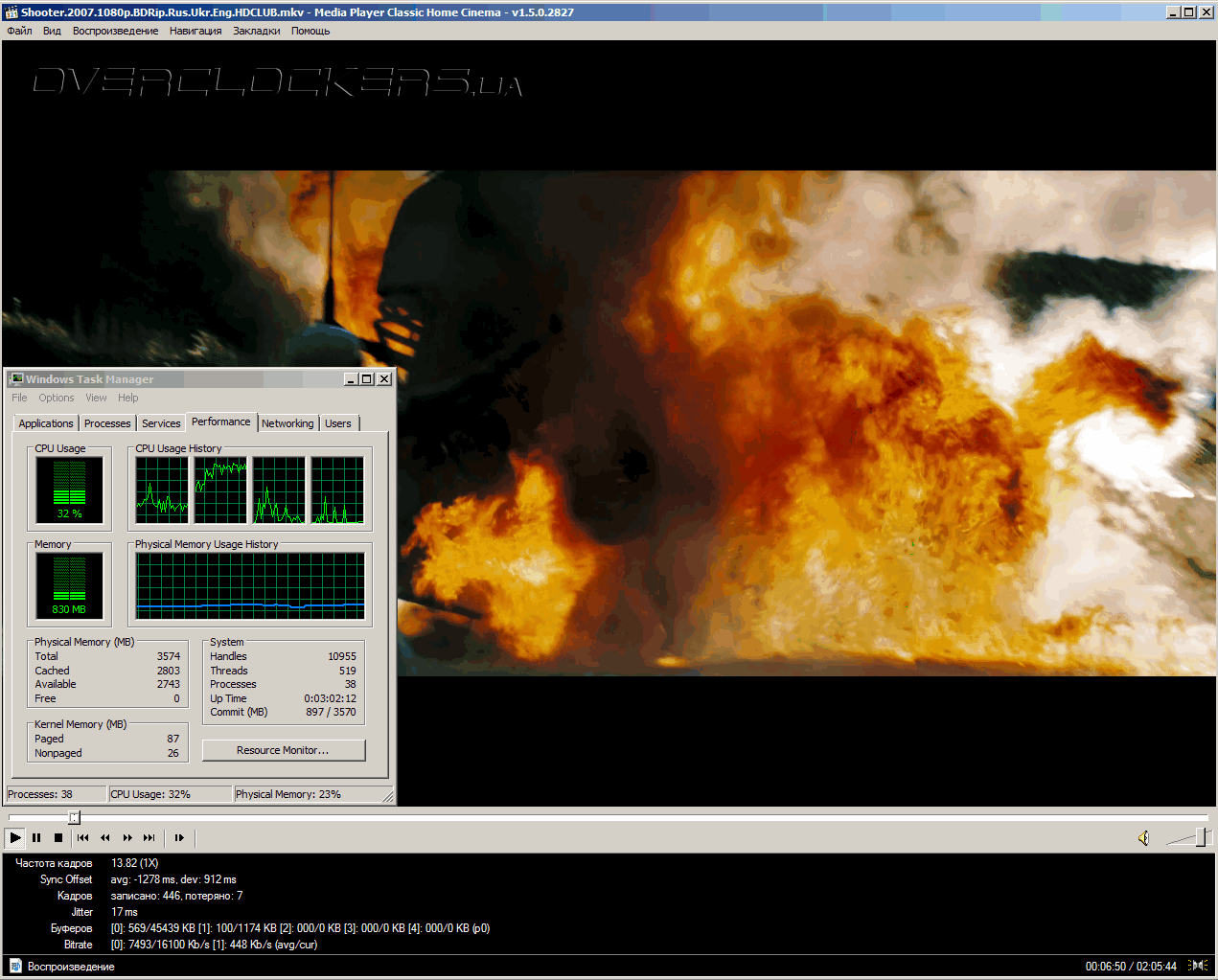

Результаты тестирования AMD APU

Несмотря на невысокую загрузку процессора, в динамичных сценах частота смены кадров ощутимо «проседала», так что о комфортном просмотре видео 1080р пришлось забыть. В то же время, ролики разрешением 720р воспроизводились безо всяких проблем.


Выводы

Несомненно, появление APU Zacate — важный шаг для компании AMD, который разом позволил не только догнать, но и обогнать основного конкурента в лице Intel Atom. Новая энергоэффективная платформа AMD получилась современной, производительной и с великолепными возможностями расширения. Идеальное применение для системных плат на базе Е-350 — компактные медиацентры, способные полноценно работать с HD-контентом, экономичные неттопы, ориентированные на работу в сети, да и просто недорогие персональные компьютеры для нетребовательных пользователей. Что касается позиций систем на базе Intel Atom, то их удел — встраиваемые решения, рабочие места офисных сотрудников, а также домашние сервера и сетевые хранилища данных. Впрочем, у плат на Intel Atom есть немаловажный козырь в виде низкой цены, который компании AMD на текущий момент побить будет очень трудно. Пока что в рознице системные платы на APU Zacate стоят гораздо дороже, чем конкурирующие решения на Intel.

Было бы несправедливо не упомянуть про связку Atom и Nvidia Ion, которая уже обеспечивает и аппаратное ускорение воспроизведения видео, и поддержку цифровых видеовыходов и достойную производительность в играх. Вот только для процессоров Atom семейства Pinewiew это равносильно установке дискретного видеоадаптера, так что сравнение не слишком корректное, вдобавок такая платформа имеет гораздо большее энрегопотребление, чем платы на AMD E-350. Наверняка у Intel уже готов ответ на появление AMD APU — какой-нибудь «Atom 2» с более совершенным видеоядром и улучшенным южным мостом, так что борьба еще впереди, и не шуточная!

Что касается участниц сегодняшнего тестирования, то обе они производят самые положительные впечатления. Системные платы во многом схожи, начиная от функциональности и заканчивая дизайном. В то же время каждая модель обладает уникальным набором качеств, которые мы попытаемся выделить. Для ASRock E350M1 нельзя не отметить наличие порта eSATA 6Gb/s, полного набора цифровых видеовыходов, три разъема для подключения вентиляторов и графический интерфейс UEFI. К явным недостаткам можно отнести шумную систему охлаждения и отсутствие возможностей для разгона. Системная плата MSI E350IA-E45 выделяется качественной элементной базой, поддержкой USB 3.0, мощной и тихой системой охлаждения, а также наличием цифрового и оптического S/PDIF и возможностью установки модулей памяти DDR3-1333. Недостаток все тот же — несколько сырая и неприспособленная для разгона прошивка, но для такого рода продуктов последнее не так критично.

Наш вердикт: любая из протестированных сегодня плат вполне может рекомендоваться для покупки, если вы ищете основу для компактного, функционального мультимедийного компьютера, но готовы полностью отказаться от экспериментов по разгону.
