Zacate эпохи мирного Atom'а. Обзор и тестирование двух системных плат на базе AMD APU E-350

MSI E350IA-E45

Комплект поставки

Системная плата поставляется в совсем миниатюрной картонной коробке. Оформление, в котором выполнен дизайн лицевой стороны, встречается впервые среди продуктов MSI.

MSI E350IA-E45


Центральное место занимает гордая надпись Top Quality & Stability. Это утверждение означает использование во всех электрических цепях платы компонентов военного класса надежности. Так все конденсаторы на плате с твердотельным полимерным электролитом, от ведущих японских производителей; катушки индуктивности имеют закрытую конструкцию. Все эти меры призваны обеспечить долговечную и стабильную работу системы. Кроме того, на лицевой стороне мы видим привычные логотипы SATA 6Gb/s и USB 3.0, также заявлена полная совместимость с Windows 7. Все это здорово, но перейдем к рассмотрению комплекта поставки, а после — и самой платы.

Комплект поставки ничем нас не удивляет, он включает только необходимое:
  • два кабеля SATA 6Gb/s;
  • заглушка на заднюю панель I/O shield;
  • DVD-диск с драйверами и дополнительным ПО;
  • руководство пользователя.
Набора аксессуаров хватит для сборки ПК минимальной конфигурации, а большего и не требуется.


Дизайн

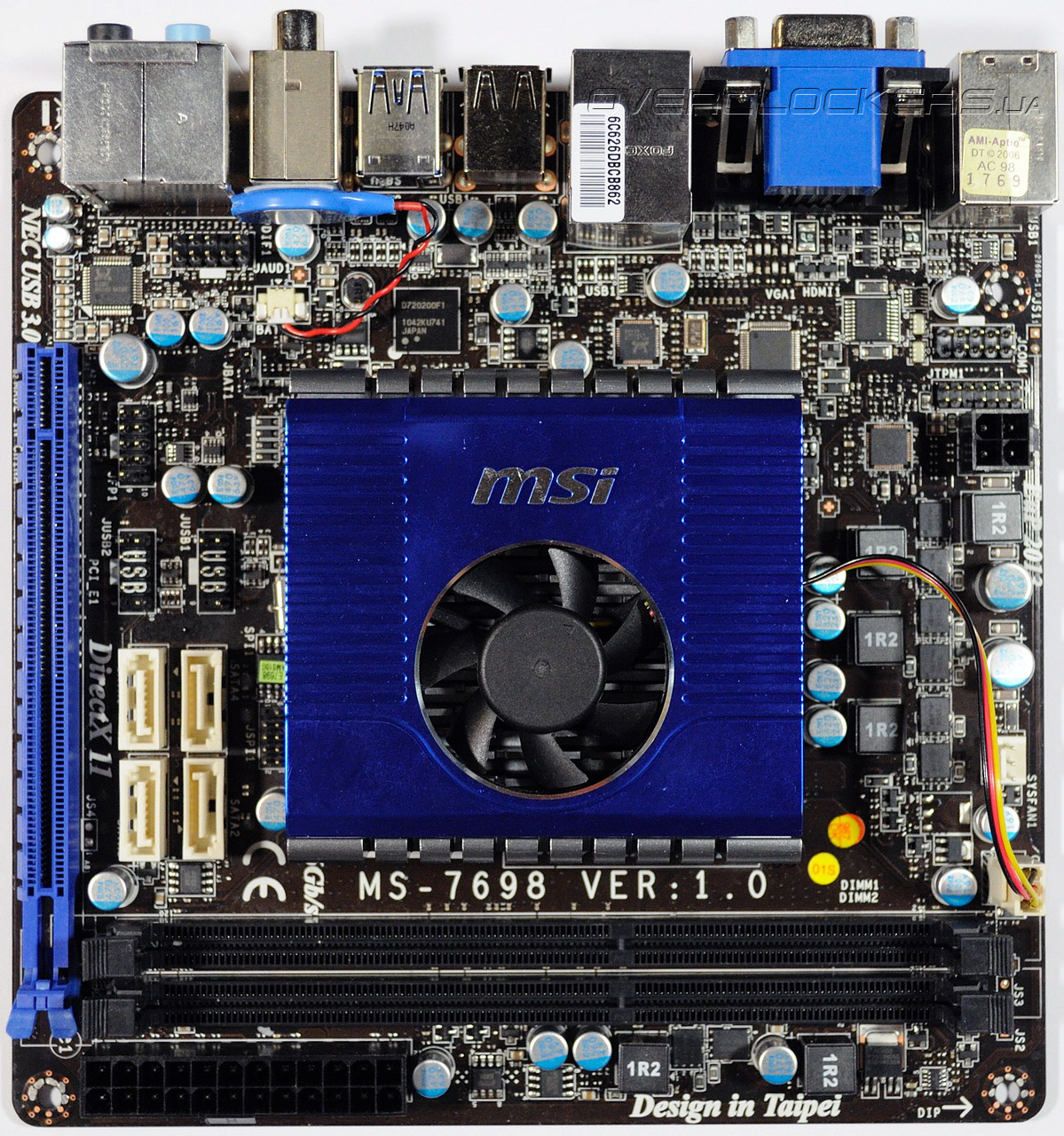

Печатная плата MSI E350IA-E45 выполнена в формате Mini-ITX, её размеры составляют 170 х 170 мм.

MSI E350IA-E45

Общая компоновка во многом напоминает предыдущую участницу. Точно так же, процессор APU E-350 припаян к печатаной плате, та же пара слотов DDR3 для установки 8 Гбайт оперативной памяти и единственный разъем PCI-E 2.0 x16@x4. Четыре порта SATA 6Gb/s поддерживаются южным мостом Hudson M1, но без возможности создания RAID-массивов. Это несколько огорчает, ведь объединение нескольких накопителей — отличный способ увеличить быстродействие дисковой подсистемы или обеспечить дополнительную сохранность данных. Нам остается надеяться, что в дальнейшем южные мосты для AMD APU получат полноценную поддержку RAID. Зато для подключения периферии обеспечены самые комфортные условия: к услугам пользователей десять портов USB 2.0, шесть из которых располагаются на задней панели, и пара высокоскоростных USB 3.0. За работу последних отвечает неизменный Renesas µPD720200. Интерфейса IEEE1394 нет, что может расстроить владельцев видеокамер с поддержкой FireWire. В основе звуковой подсистемы — качественный восьмиканальный аудиокодек Realtek ALC887, сетевой интерфейс реализован на базе гигабитного Realtek RTL8111E. Для подключения вентиляторов служат два трехконтактных разъема, управление скоростью вращения с помощью ШИМ почему-то отсутствует. Обратим ваше внимание на оригинальное техническое решение — батарейке питания CMOS не нашлось места не текстолите, и инженеры были вынуждены закрепить её внутренней стороне одного из разъемов задней панели.

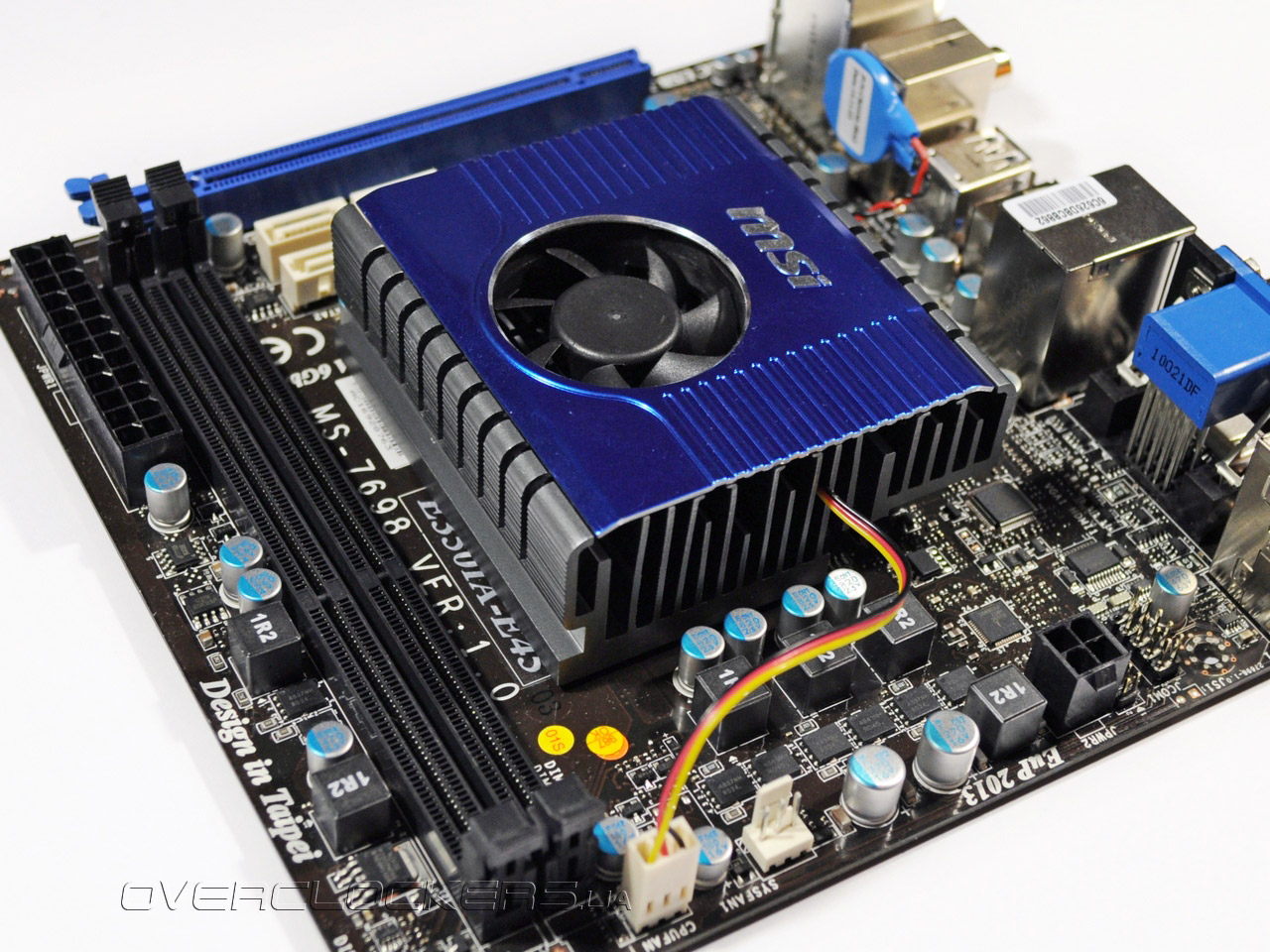

Система охлаждения MSI E350IA-E45, на первый взгляд, производит очень благоприятное впечатление. Массивный радиатор накрывает одновременно и APU, и южный мост.

MSI E350IA-E45

Суммарное тепловыделение такой связки не превышает 22 Вт, так что о перегреве можно не беспокоиться. Инженеры MSI предусмотрели активное охлаждение в виде 40-мм вентилятора, который в режиме по умолчанию раскручивается под нагрузкой до 4800 об/мин, издавая при этом заметный шум. Однако в настройках прошивки можно установить автоматический режим, при котором систем охлаждения работает в пассивном режиме до температуры 70 C° и лишь потом в дело вступает вентилятор. На практике же, в большинстве задач, таких как серфинг в интернете и просмотр видео Full HD, система оставалась практически бесшумной.

Преобразователь напряжения процессора у MSI E350IA-E45 построен по трехканальной схеме, которая управляется ШИМ-контроллером Intersil 6265C. Две фазы питают вычислительные блоки, а третья — встроенный северный мост. Напряжение на плату подается через основной разъем АТХ24 и дополнительный четырехконтактный. Еще раз повторим, что специфическая область применения системных плат Mini-ITX позволяет обходиться столь простыми, на первый взгляд, схемами VRM, так как никакого запаса прочности от них попросту не требуется.

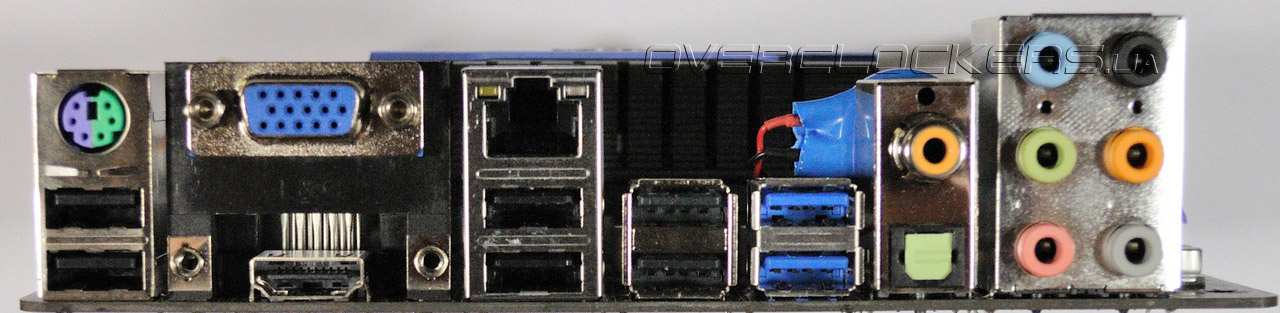

Задняя панель имеет следующую вполне привычную конфигурацию:

MSI E350IA-E45

На ней можно найти сетевой разъем RJ-45, шесть портов USB 2.0 и два высокоскоростных USB 3.0. Видеовыходов всего два: аналоговый D-Sub и цифровой HDMI. Жаль, что не нашлось места для DVI-D, ведь этот стандарт весьма распространен даже среди новых мониторов. В отличие от предыдущей участницы тестирования eSATA отсутствует, зато звуковые разъемы пополнились коаксиальным выходом S/PDIF.


UEFI Setup

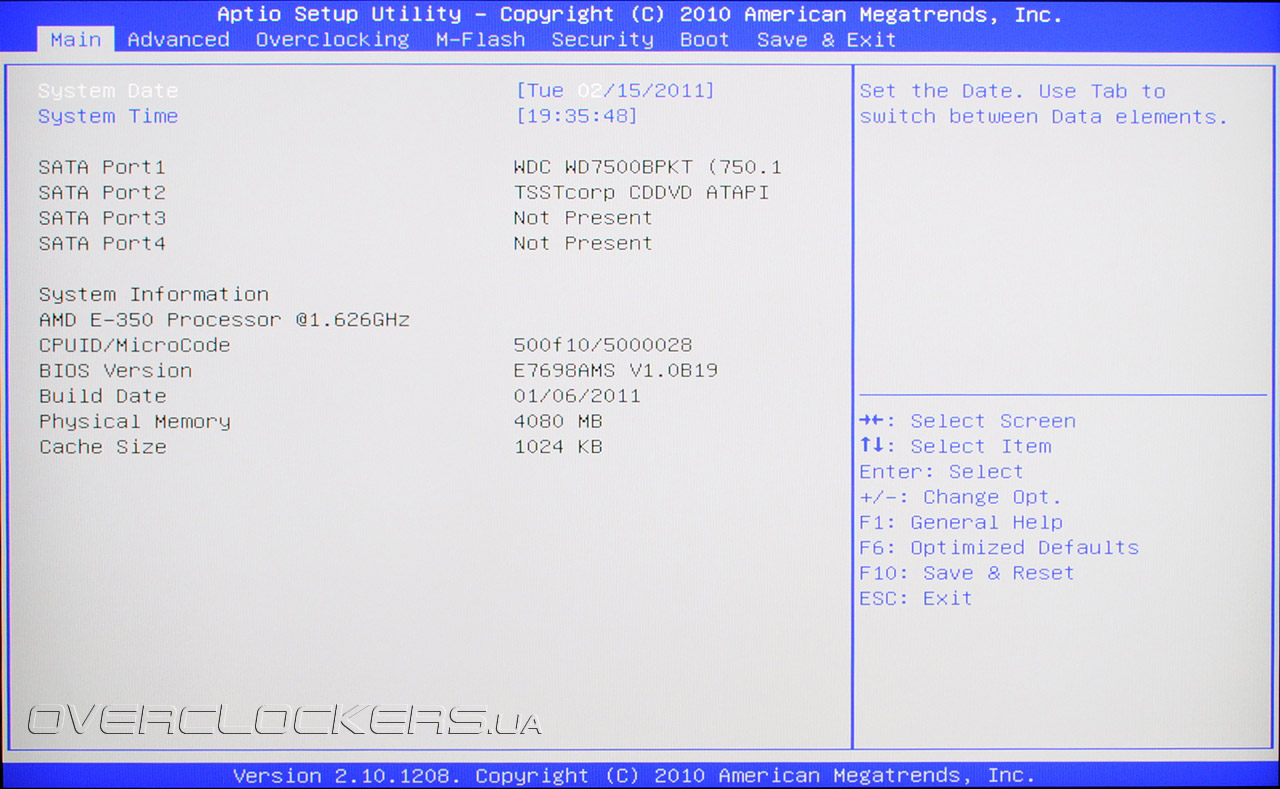

Вместо привычного BIOS в MSI E350IA-E45 используется UEFI, основанный на микрокоде AMI. Достоинства этого преемника CMOS setup мы уже рассматривали в одном из предыдущих разделов, так что перейдем непосредственно к изучению прошивки. После нажатия клавиши «Del» мы попадаем в главное меню. В разделе Main можно установить дату и время, а также просмотреть основную системную информацию.

UEFI MSI E350IA-E45

Программисты MSI отказались от использования GUI и управления мышью, так что структура и внешний вид почти не отличаются от обычного BIOS.

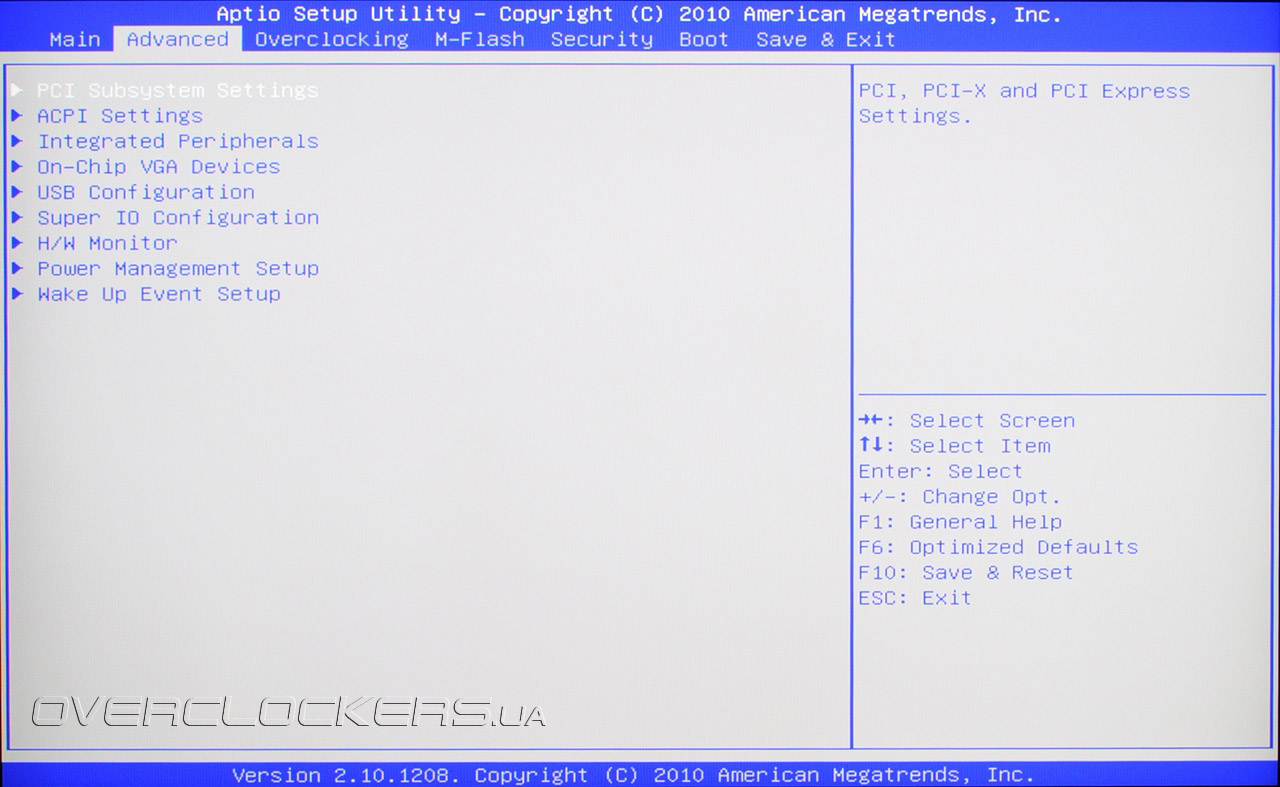

Раздел Advanced содержит опции управления встроенными контроллерами, чипсета и энергосберегающих технологий. В этом же разделе, в подменю H/W Monitor находятся функции системного мониторинга.

UEFI MSI E350IA-E45

UEFI MSI E350IA-E45

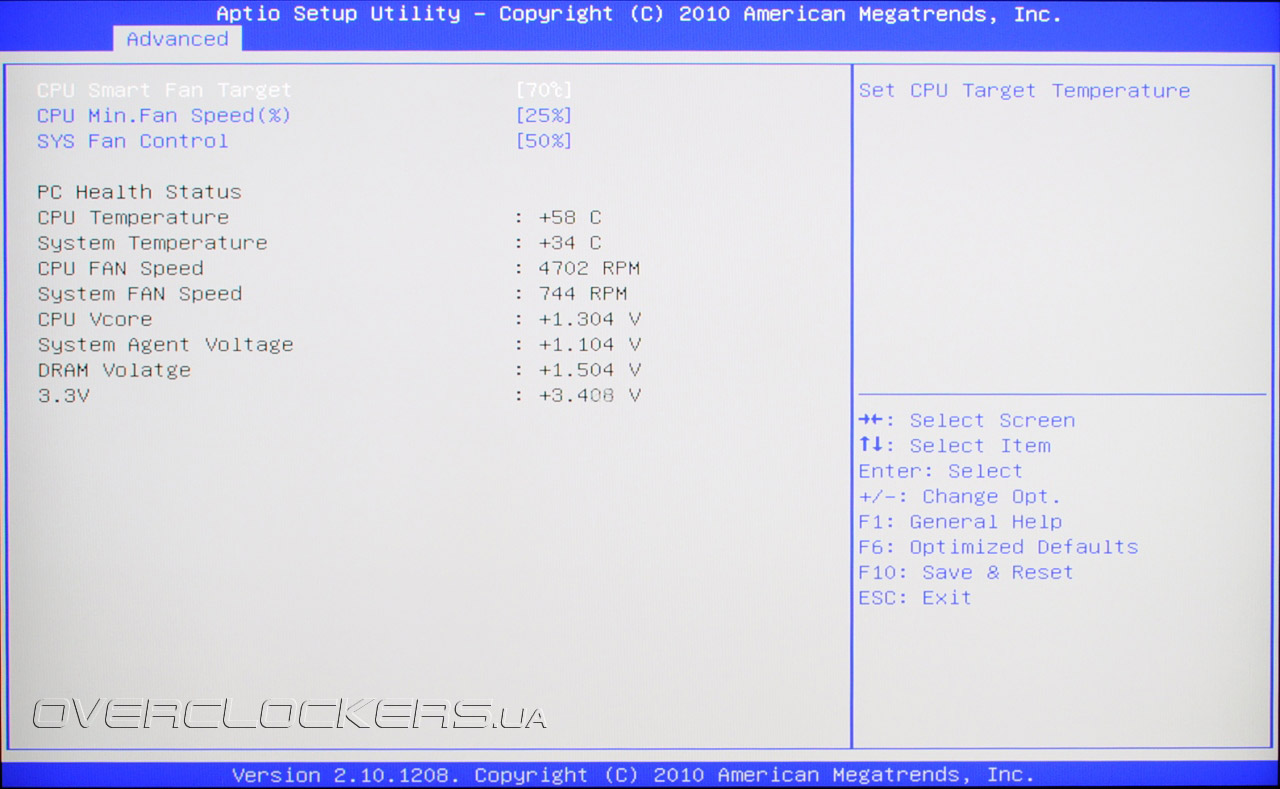

В подразделе H/W Monitor выводятся значения двух температур, четырех основных напряжений и датчики скоростей вращения вентиляторов. Здесь же можно регулировать обороты кулеров, причем для четырехконтактного предусмотрен автоматический режим работы, а для трехконтактного можно вручную задать скорость вращения.

Название раздела Overclocking говорит само за себя, а его содержание следующее:

UEFI MSI E350IA-E45

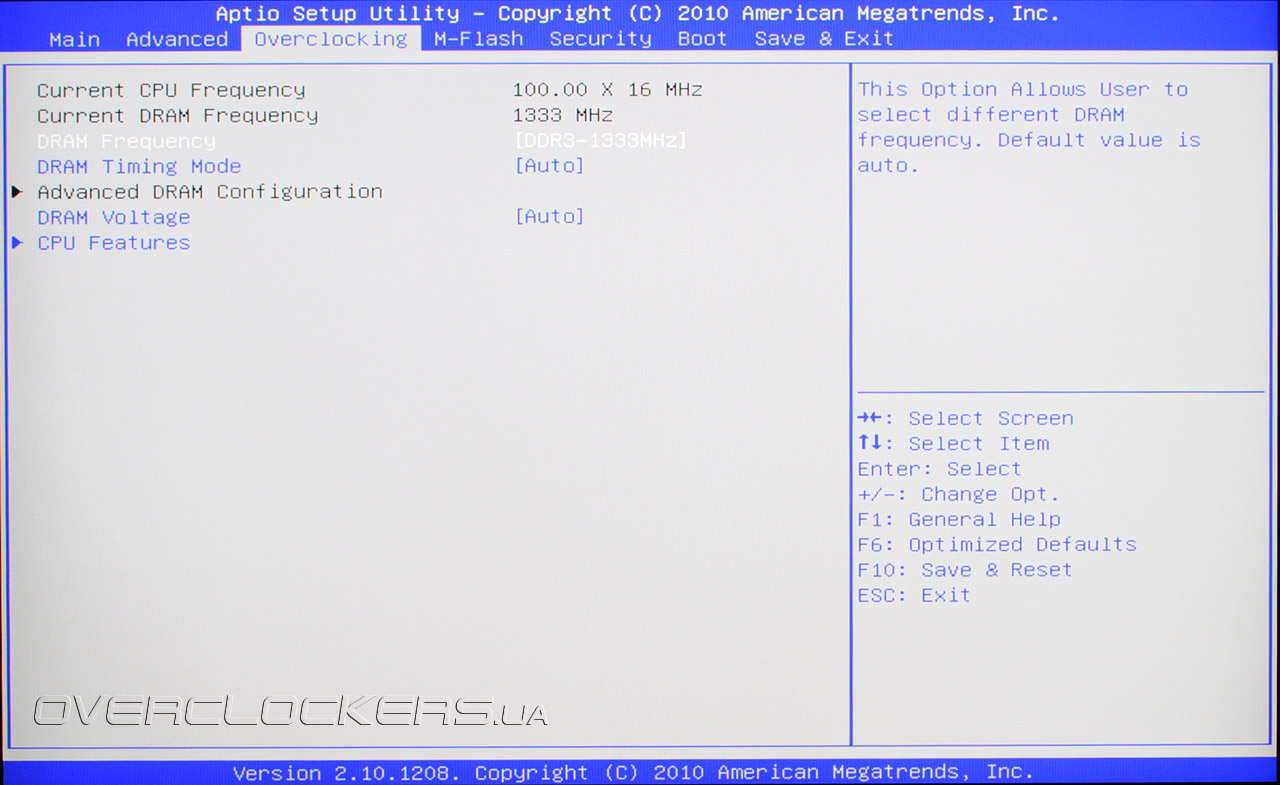

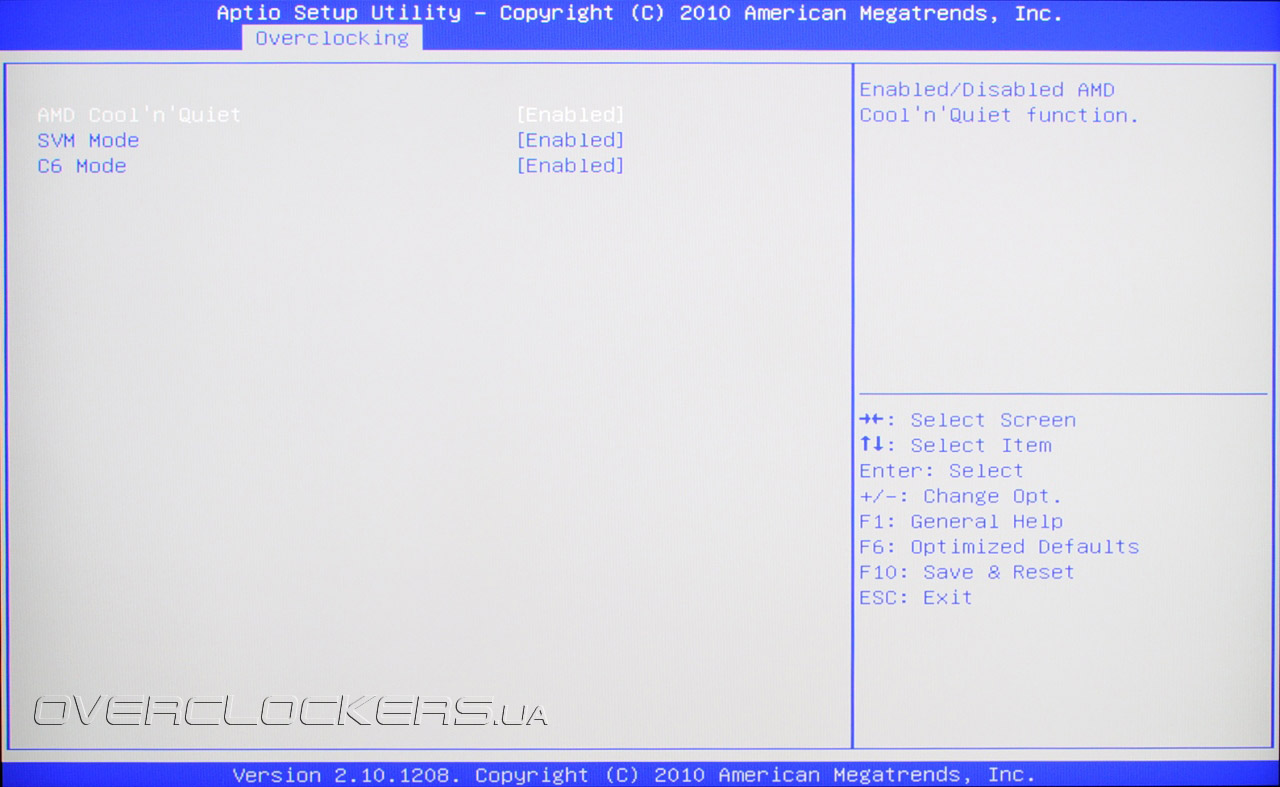

Увы, из опций разгона присутствуют только выбор частоты, таймингов и напряжения для модулей ОЗУ. В подразделе CPU Features находится управление энергосберегающими технологиями и включении аппаратной виртуализации.

UEFI MSI E350IA-E45

В отсутствии возможностей для разгона можно винить первую версию прошивки, но скорее всего этому есть и другое объяснение. В зарубежных обзорах системных плат, основанных на APU E-350 и снабженных развитыми возможностями разгона, предел увеличения базовой частоты составлял от 105 МГц до 110 МГц, и дальнейшее повышение вызывало нестабильную работу системы. Скорее всего, инженеры MSI посчитали такой разгон несущественным и отказались от внедрения соответствующих возможностей в прошивку.

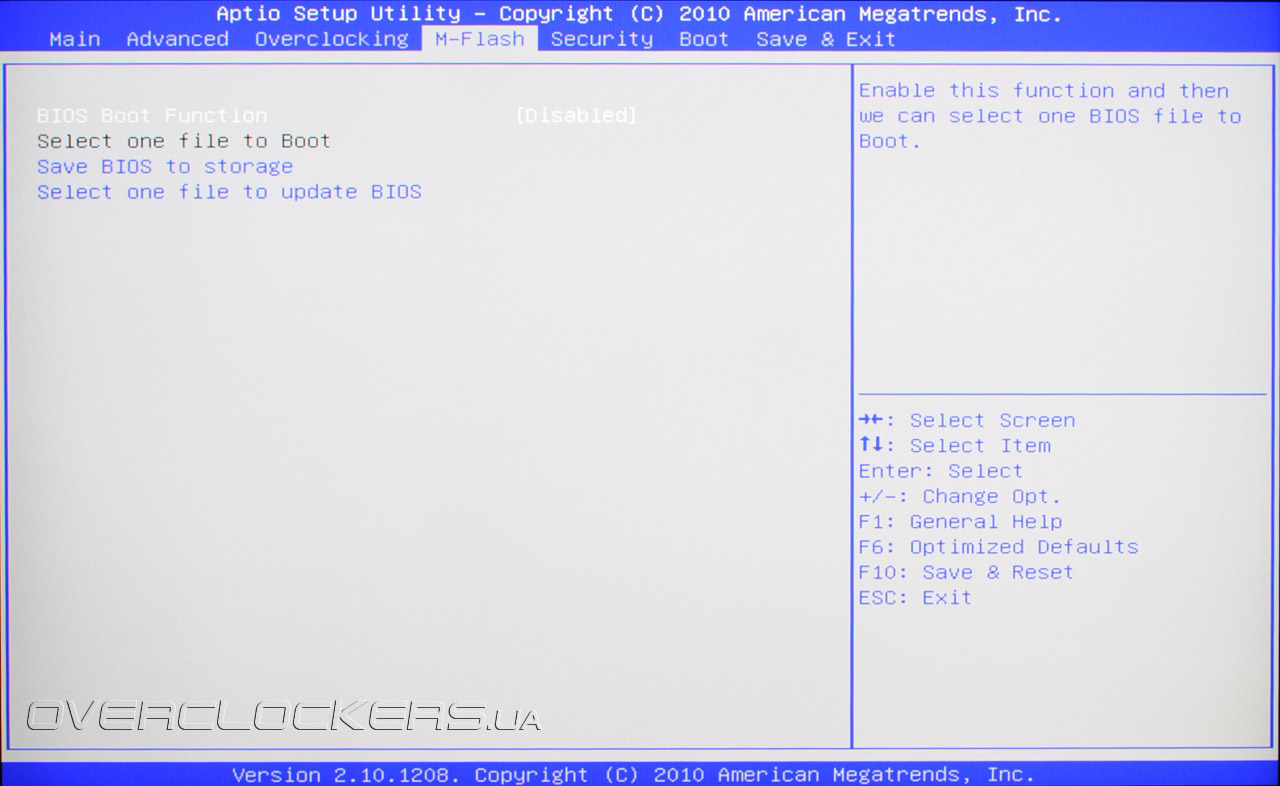

Зато системная плата MSI E350IA-E45 снабжена встроенной утилитой M-Flash для обновления и резервирования UEFI.

UEFI MSI E350IA-E45

Таким образом, прошивка MSI E350IA-E45 полностью раскрывает функциональность и возможности расширения системной платы, но практически полностью исключают эксперименты по разгону. Впрочем, для неттопа или медиацентра этого более чем достаточно.
