Zacate эпохи мирного Atom'а. Обзор и тестирование двух системных плат на базе AMD APU E-350

Несмотря на недавний анонс AMD APU E-Series, все крупные производители компьютерных комплектующих уже представили готовые изделия на его основе, некоторые из них уже можно найти в розничной продаже. Большинство материнских плат выполнены в формате Mini-ITX, что сразу определяет их рыночную нишу — быть энергоэффективной основой для компактного медиацентра, классического неттопа или тонкого клиента. Сегодня мы познакомим вас с системными платами ASRock E350M1 и MSI E350IA-E45, основанными на AMD E-350, подробно изучим их дизайн, возможности расширения, а также сравним их производительность с конкурирующим решением ASRock AD510PV на базе Intel Atom D510. Спецификации участниц сегодняшнего тестирования представлены в таблице:

Модель ASRock E350M1
MSI E350IA-E45
Чипсет Hudson M1 FCH
Hudson M1 FCH
Процессорный разъем

Процессор AMD APU E-350
AMD APU E-350
Память 2 DIMM DDR3 SDRAM 800/1066,
8GB max
2 DIMM DDR3 SDRAM 800/1066/1333(O.C.),
8GB max
Слоты PCI-E 1x PCI Express 2.0 x16@x4
1x PCI Express 2.0 x16@x4
Слоты PCI
Встроенное видеядро (в процессор) Radeon HD 6310 Radeon HD 6310
Видеоразъемы D-Sub, DVI-D, HDMI
D-Sub, HDMI
Количество подключаемых вентиляторов 3 (1x 4pin, 2x 3pin)
2 (1x 4pin и 1x 3pin)
Порты USB
10x 2.0 (6 разъемов на задней панели)
10x 2.0 (6 разъемов на задней панели)
2х 3.0 (Renesas µPD720200)
ATA-133


Serial ATA
4x SATA 6 Gb/s (Hudson M1)
4x SATA 6 Gb/s (Hudson M1)
eSATA
1x eSATA 6Gb/s ( Hudson M1)

RAID


Встроенный звук
Восьмиканальный HDA-кодек Realtek ALC892
Восьмиканальный HDA-кодек Realtek ALC887
S/PDIF
Оптический
Коаксиальный и оптический
Встроенная сеть
Gigabit Ethernet Realtek RTL8111E
Gigabit Ethernet Realtek RTL8111E
FireWire


LPT


COM
+ (на плате) + (на плате)
BIOS/UEFI
UEFI AMI
UEFI AMI
Форм-фактор
Mini-ITX
Mini-ITX
Размеры, мм
170 x 170
170 x 170
Дополнительные возможности
Instant Boot, ASRock Instant Flash, ASRock APP Charger
All Solid Capacitors, M-Flash,
i-Charger


ASRock E350M1

Комплект поставки

Системная плата ASRock E350M1 поставляется в небольшой картонной коробке очень интересного дизайна.

ASRock E350M1


Лицевая сторона коробки имитирует анодированный металл, никаких дополнительных элементов оформления, кроме названия производителя и модели системной платы, нет. Быть может это забота об окружающей среде, а может— намек на эксклюзивность покупки, в любом случае дизайн смотрится оригинально.

Сложно было ожидать чего-то особенного от комплекта поставки системной платы Mini-ITX и в коробке мы обнаружили лишь следующее:
  • один кабель SATA 6Gb/s;
  • один кабель SATA 3Gb/s;
  • заглушка на заднюю панель I/O shield;
  • DVD-диск с драйверами и дополнительным ПО;
  • руководство пользователя.
Комментировать нечего, аналогичный набор можно встретить и в недорогих полноразмерных платах.


Дизайн

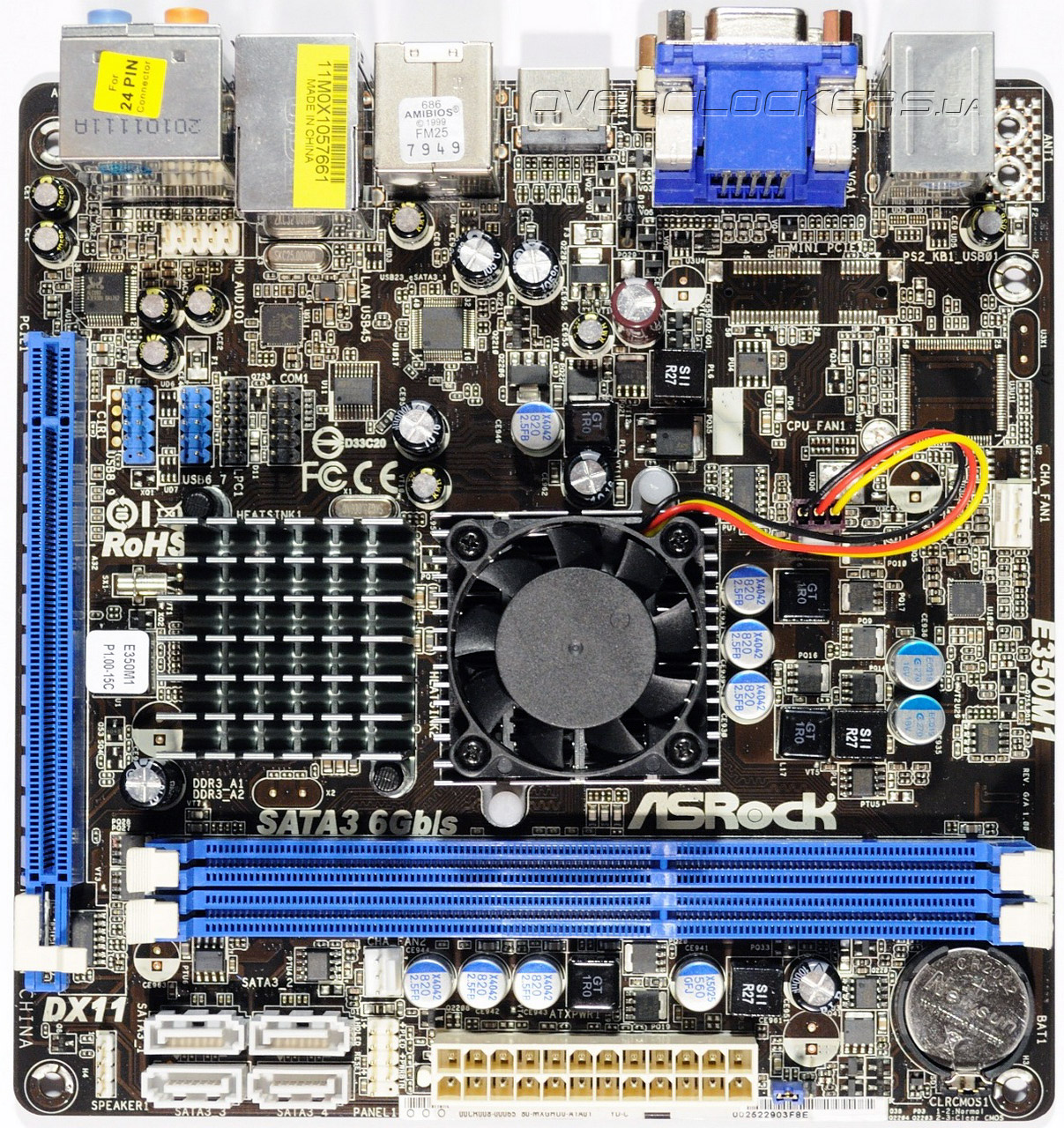

Системная плата выполнена на РСВ размером 170х170 мм, монтаж компонентов очень плотный, но аккуратный.

ASRock E350M1

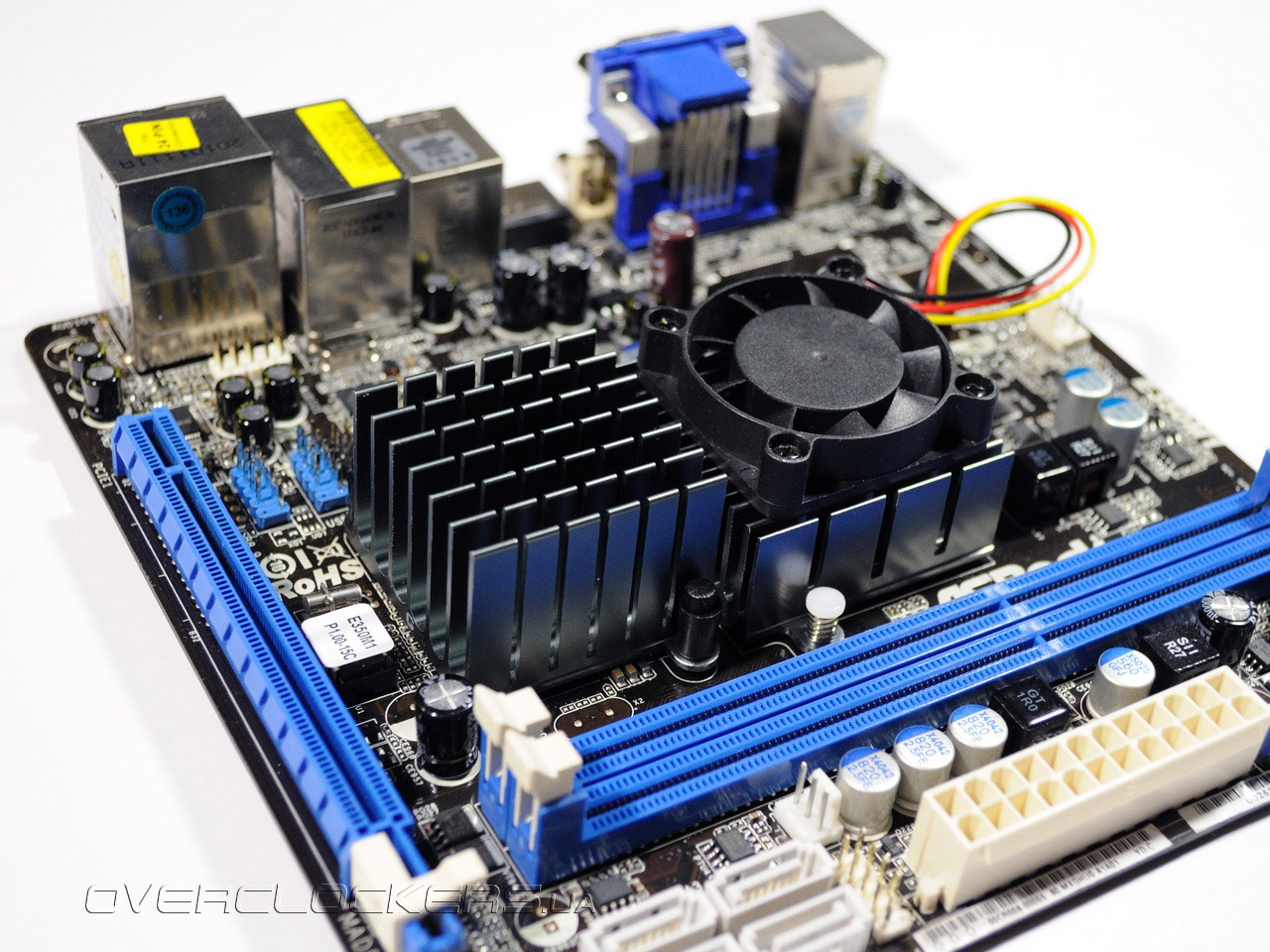

Дизайн и возможности расширения продиктованы минимальной доступной площадью текстолита. Начнем с того, что процессор припаян к материнской плате, так что о возможности апгрейда можно смело забыть. Два слота DDR3 поддерживают до 8 Гбайт ОЗУ в одноканальном режиме. Единственный порт расширения PCI-E 2.0 имеет конструктив х16, но к нему подведены лишь четыре линии PCI-E. Очевидно, что использовать его для установки мощного дискретного видеоадаптера не очень оправданно. Впрочем, никто не запрещает установить в него цифровой ТВ-тюнер или качественную звуковую карту. В остальном возможности расширения ASRock E350M1 практически не уступают полноразмерным системным платам. Дисковая подсистема представлена четырем портами SATA 6Gb/s и одним eSATA третьей генерации, реализованными на базе южного моста Hudson M1. Увы, поддержка RAID-массивов отсутствует и это ограничение накладывает сам южный мост. Для подключения периферии имеются десять портов USB 2.0, шесть из них выведены на заднюю панель. Заметим, что данная плата лишена поддержки USB 3.0, но в модельном ряду ASRock присутствует E350M1/USB3, которая отличается от рассматриваемой как раз наличием этого высокоскоростного интерфейса. Звуковая подсистема основывается на привычном восьмиканальном HD-аудиокодеке Realtek ALC892, за гигабитную сеть отвечает проверенный временем NIC Realtek RTL8111E. На плате распаян разъем СОМ-порта, а вот планку для его подключения придется покупать отдельно. Добавим также, что ASRock E350M1 имеет три разъема для подключения вентиляторов, два из них трехконтактные, а третий, четырехконтактный, позволяет управлять скоростью вращения при помощи ШИМ.

ASRock E350M1

Система охлаждения проста, но вполне справляется со своими функциями. APU и южный мост накрыты небольшими радиаторами из алюминиевого сплава. Процессорный радиатор оснащен 40-мм вентилятором, который в максимуме раскручивается почти до 4500 об/мин. Удивительно, но шум от него хотя и отчетливо слышен, но в то же время весьма неназойливый. Впрочем, любители абсолютной тишины будут разочарованы таким решением, здесь более уместно бы смотрелся бы пассивный радиатор. Несмотря на невысокое тепловыделение и активное охлаждение, температура на процессоре под нагрузкой достигала 60 С°.

Что можно сказать о подсистеме питания процессора, имеющего типичное тепловыделение на уровне 18 Вт? В этом случае от VRM не требуется особого запаса прочности, поэтому преобразователь построен по двухканальной схеме на основе ШИМ-контроллера Richtek RT8870A. В цепях преобразователя питания процессора применяются конденсаторы с полимерным электролитом, в то время как в всех остальных — традиционные электролитические емкости. Экономия на таких мелочах не очевидна, а вот на долговечности такой подход может сказаться весьма существенно. Примечательно, что ASRock E350M1 обходится единственным разъемом АТХ24 для подключения питания.

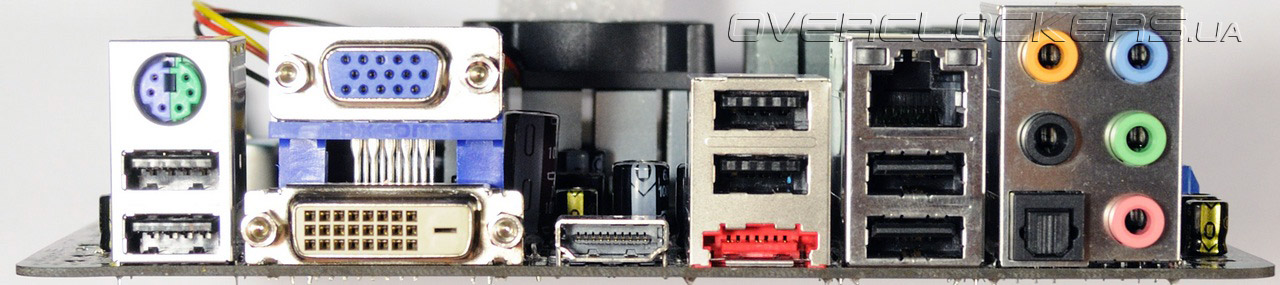

Конфигурация задней панели выглядит абсолютно полноценно и никак не напоминает о «карликовых» размерах системной платы.

ASRock E350M1

Полный набор видеовыходов: аналоговый D-Sub, цифровые DVI-D и HDMI. Для подключения периферии служат шесть портов USB 2.0 и комбинированный порт PS/2. Отметим, что порты USB позволяют заряжать устройства даже при выключенном компьютере. По версии ASRock такая возможность называется APP Charger. Здесь же можно найти порт eSATA, гигабитный сетевой разъем RJ-45, пять аудиовыходов и оптический S/PDIF. На этой оптимистичной ноте от изучения дизайна мы переходим к рассмотрению BIOS Setup, и здесь нас ждет большой сюрприз!


UEFI Setup

Сюрприз заключается в том, что перед нами первая плата на процессоре AMD, в которой вместо привычного BIOS применен UEFI (Unified Extensible Firmware Interface). Это спецификация интерфейса между операционной системой и микропрограммами прошивки, которая впервые была предложена компанией Intel для расширения функциональности серверов на базе Itanium. Сейчас развитие этого проекта курирует организация UEFI Forum. Интерфейс, определённый спецификацией UEFI, включает таблицы данных, содержащие информацию о платформе, загрузочные и runtime-сервисы, которые доступны для загрузчика операционной системы и самой ОС. Некоторые существующие расширения BIOS, типа ACPI и SMBIOS, также присутствуют в этой спецификации для обеспечения обратной совместимости. Для конечного пользователя наиболее очевидными нововведениями являются графический интерфейс в меню CMOS Setup, поддержка GTP (GUID Partition Table), которая свободна от характерных для MBR ограничений, и возможность работы в оболочке EFI (EFI shell) для выполнения некоторых операций без загрузки основной ОС.

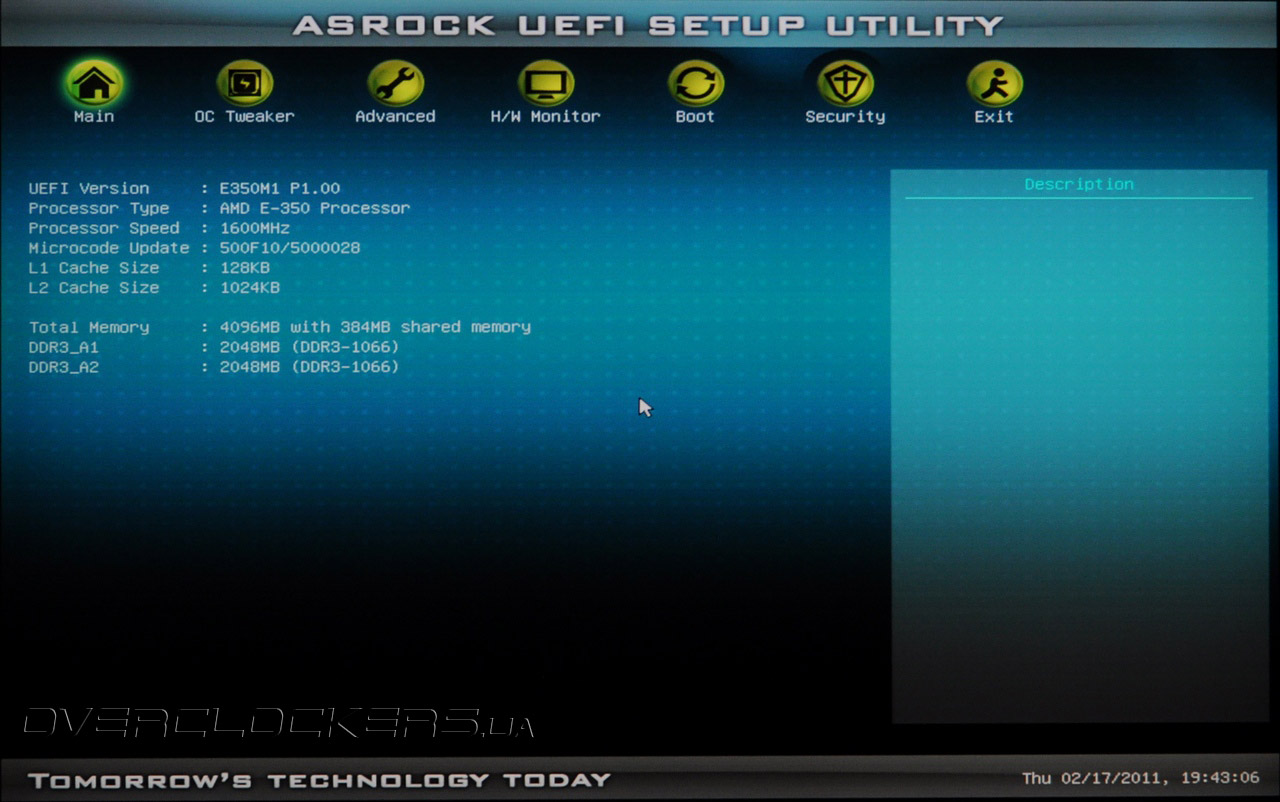

Для входа в меню UEFI ASRock E350M1 необходимо нажать клавишу «Del» или «F2», после чего перед нами появляется красочное графическое меню, в котором можно полноценно работать мышью. В разделе Main сосредоточена основания информация о системе.

UEFI ASRock E350M1

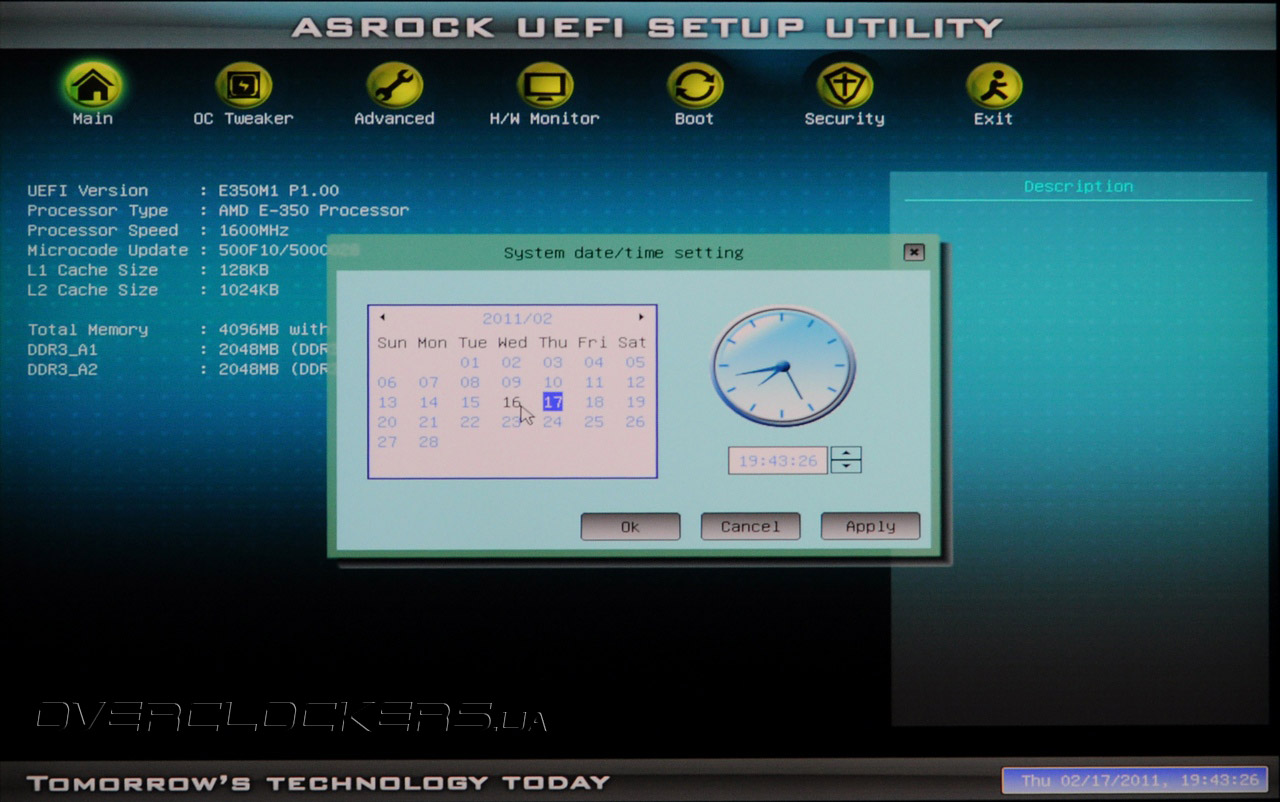

Из отображаемой информации можно узнать основные характеристики APU и оперативной памяти, а также версию прошивки. Дата и время отображается теперь в правом нижнем углу и присутствует во всех вкладках. Интересен сам механизм изменения параметров с помощью мыши:

UEFI ASRock E350M1

Теперь для установки числовых параметров можно использовать графические меню и выпадающие списки. Мы не будем спорить о преимуществе данного интерфейса над традиционным BIOS, но прогресс, так сказать, «на лицо»!

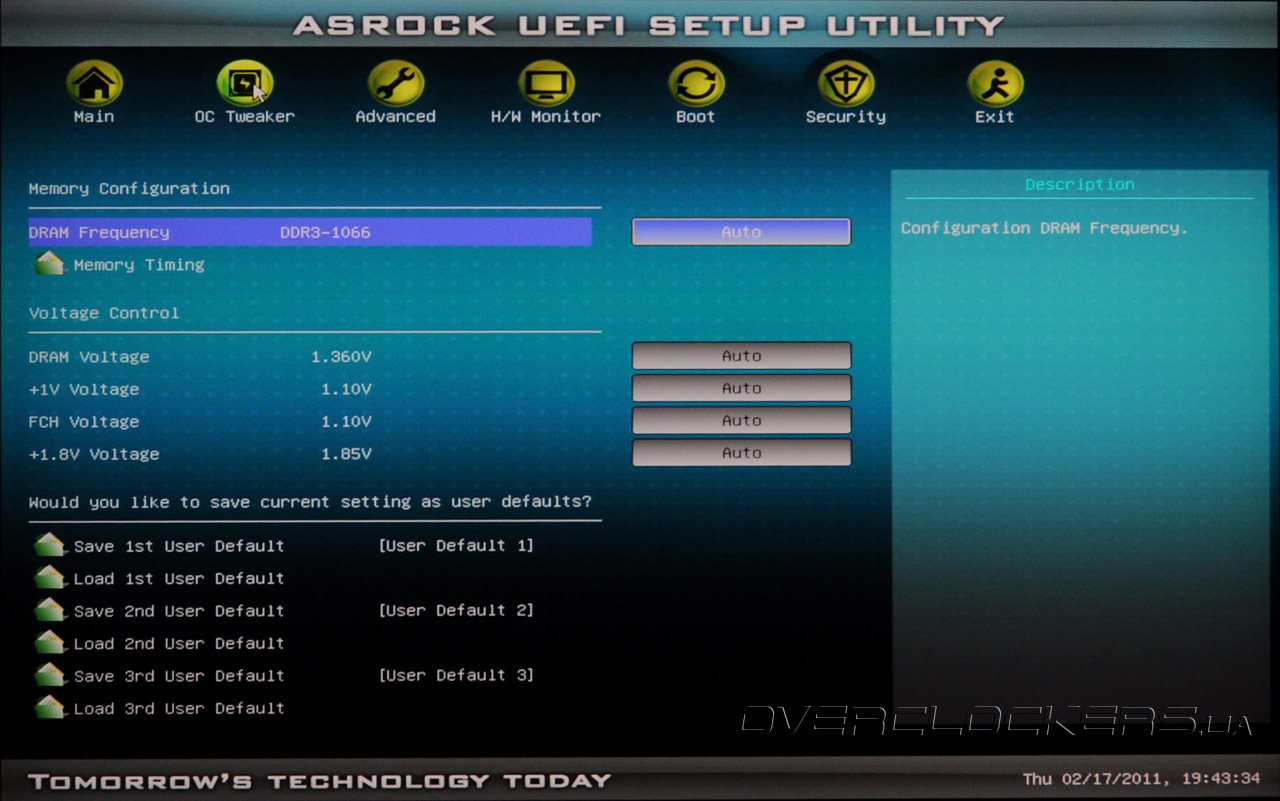

В разделе OC Tweaker мы ожидали встретить мощный комплекс для тонкой настройки и разгона системы. Увы, наши надежды оправдались лишь частично.

UEFI ASRock E350M1

Пользователю доступен выбор режима работы ОЗУ (800/1066 МГц), установка основных таймингов и изменение четырех напряжений, но никаких инструментов для увеличения частоты тактового генератора нет. Таким образом, плата ASRock E350M1 лишена инструментов для разгона. Зато есть целых три слота для сохранения пользовательских настроек. Возможно, в такой скромной функциональности раздела OC Tweaker виновата ранняя версия прошивки, и в более поздних релизах функции разгона будут добавлены.

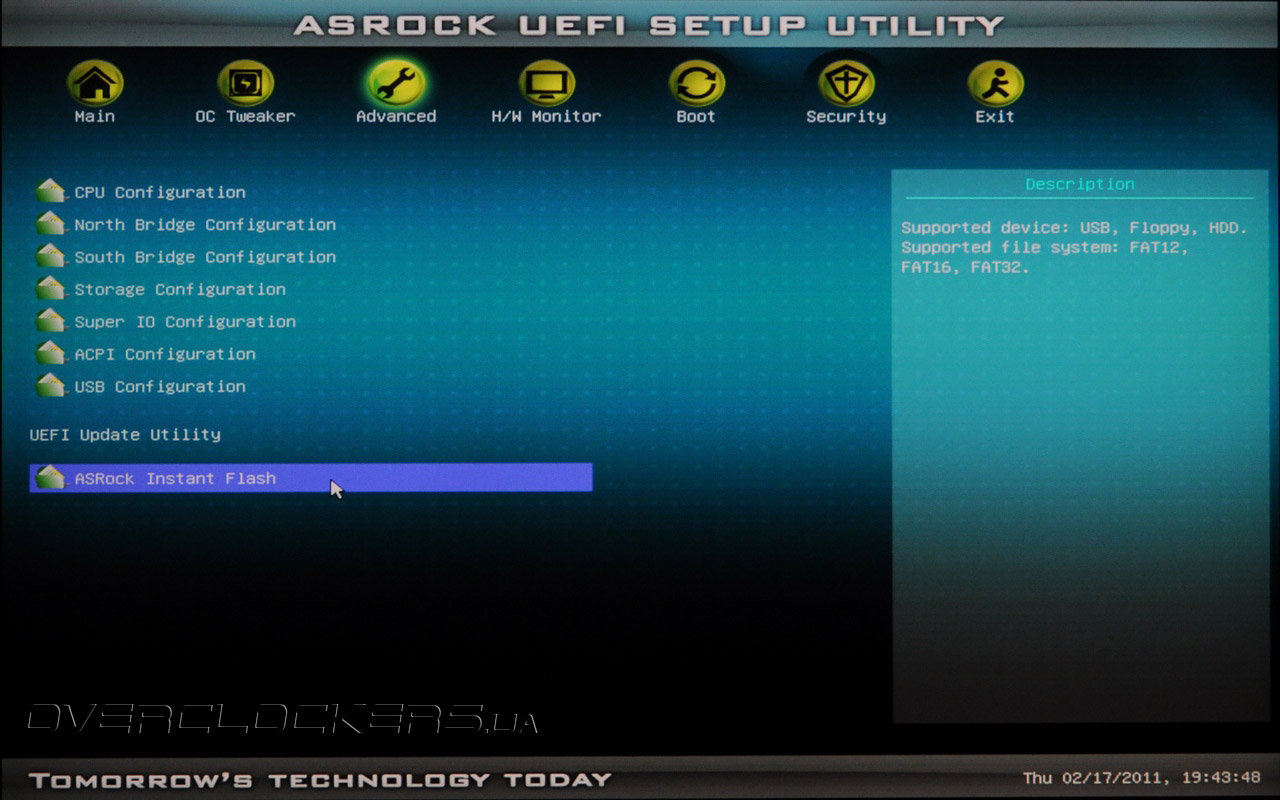

Функции управления чипсетом, процессорными технологиями, настройками дисковой подсистемы и контроллеров ввода вывода располагаются в разделе Advanced.

UEFI ASRock E350M1

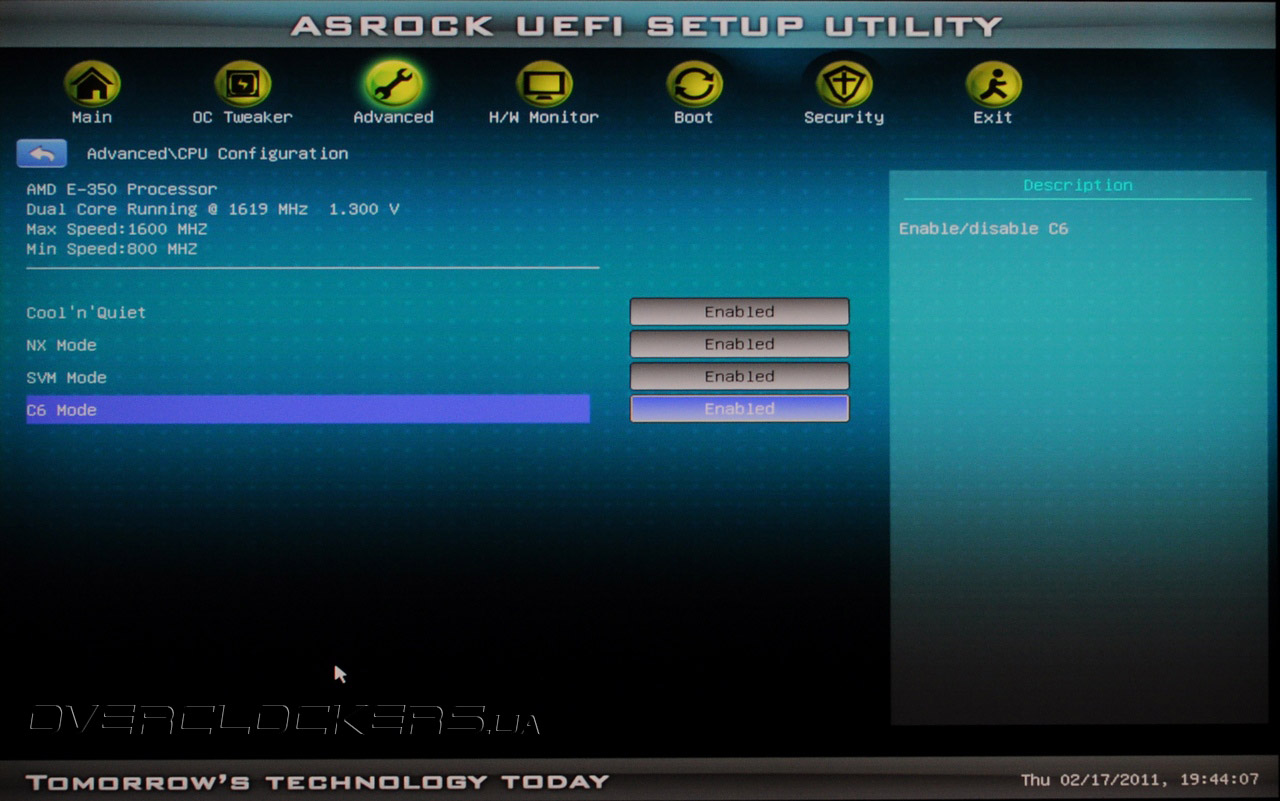

Подраздел CPU configuration имеет следующий вид:

UEFI ASRock E350M1

Здесь можно активировать энергосберегающие технологии C’n’Q и С6, аппаратную виртуализацию и функцию NX Mode, которая предотвращает выполнения кода, искусственно вызывающего ошибку вида «переполнение буфера», обеспечивая тем самым дополнительную антивирусную защиту.

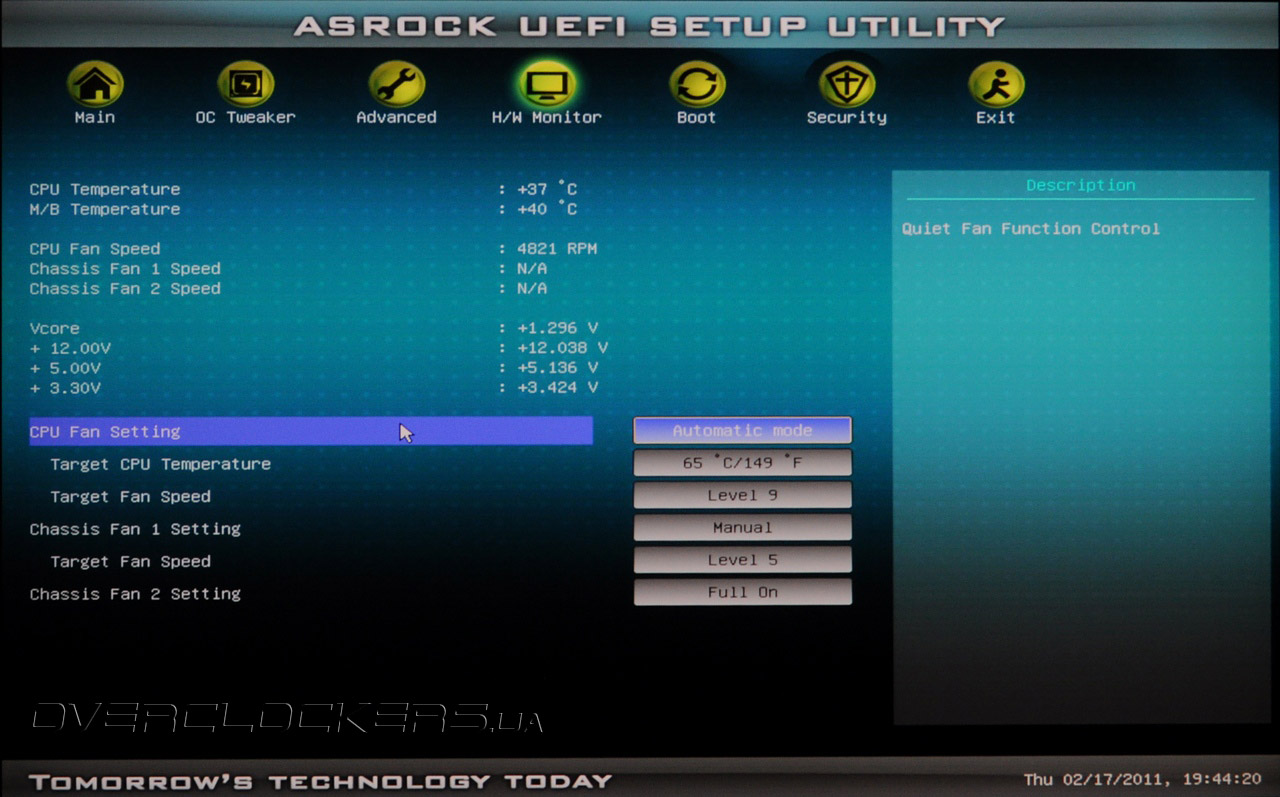

Возможности раздела H/W Monitor вполне стандартны для недорогих системных плат.

UEFI ASRock E350M1

Здесь можно найти показания двух температур, датчики скоростей вращения трех вентиляторов и четыре основных системных напряжения. Для двух вентиляторов можно вручную задавать скорость вращения, а для того, что подключается к четырехконтактному разъему — активировать автоматическое управление в зависимости от температуры.

В целом, для конечного пользователя отличия между традиционным BIOS и UEFI минимальны, за исключением наличия GUI у последнего. Но опытные пользователи, привыкшие к обычному виду, могут ощутить некоторый дискомфорт. Ничего страшного в этом нет, просто очередной виток эволюции, к тому же производители могут выбирать оформление UEFI, напоминающее классический BIOS.
