Недорогой HTPC. Обзор и тестирование компактной материнской платы Gigabyte GA-A75N-USB3 для процессоров AMD Socket FM1

Недавнее тестирование материнской платы ASUS F1A75-I Deluxe доказало актуальность идеи создания компактного мультимедийного ПК в корпусе Mini-ITX на базе гибридных процессоров AMD Llano. Высокая производительность в сочетании с небольшими размерами и невысоким энергопотреблением делают такие системные платы отличной основной для построения домашнего центра цифровых развлечений. Сегодня мы познакомим вас с очередной интересным продуктом — Gigabyte GA-A75N-USB3. Модель выполнена в формате Mini-ITX и предназначена для процессоров Socket FM1. В отличие от ASUS F1A75-I Deluxe «материнка» Gigabyte не отличается разнообразным комплектом поставки или повышенной функциональностью. Её изюминка в другом — умеренной цене, высоком качестве и продуманном дизайне, и, как оказалось, неплохом разгонном потенциале. Спецификация участницы обзора представлены в таблице.

Модель Gigabyte GA-A75N-USB3
Чипсет AMD A75 (FCH)
Процессорный разъем Socket FM1
Процессоры AMD A-Series, E2-Series
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000
32 Гбайт максимум
Слоты PCI-E 1x PCI Express 2.0 x16
Слоты PCI
Встроенное видеоядро (в процессор) Radeon HD 65xx/64xx/63xx
Видеоразъемы DVI-D, HDMI
Количество подключаемых вентиляторов 1x 4pin, 1х 3pin
Порты PS/2
Порты USB 4x 2.0 (2 разъема на задней панели)
4х 3.0 (4 разъема на задней панели, AMD A75)
ATA-133
Serial ATA 4x SATA 6 Гбит/с (A75)
eSATA 1х eSATA 6 Гбит/с (A75)
RAID 0, 1, 10, JBOD (A75)
Встроенный звук Realtek ALC889 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AWARD BIOS
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности DualBIOS+Hybrid EFI, On/Off Charge, Ultra Durable

Технические характеристики Gigabyte GA-A75N-USB3 указывают на то, что разработчики не стали перегружать материнскую плату дополнительными контроллерами, а сделали выбор в пользу максимального использования возможностей системной логики. Отметим, что такой подход должен самым положительным образом отразиться на розничной стоимости продукта.


Комплект поставки

Участница сегодняшнего тестирования поставляется в небольшой красочной упаковке, оформление выполнено в едином для большинства моделей серии Ultra Durable 3 стиле. Кроме наименования модели лицевая сторона содержит множество логотипов поддерживаемых технологий и фирменных особенностей.

Gigabyte GA-A75N-USB3

Например, материнская плата поддерживает скоростные интерфейсы USB 3.0 и SATA 6 Гбит/с. Модель оснащена высококачественным аудиокодеком, который поддерживает декодирование звуковых дорожек Blu-ray дисков при соотношении сигнал/шум на уровне 108 дБ. Вдобавок, Gigabyte GA-A75N-USB3 располагает фирменной технологией DualBIOS, во всех электрических цепях применяются качественные японские конденсаторы с полимерным электролитом, срок службы котороых составляет не менее 50 000 часов. Интересно, что производитель обещает быстродействие интегрированного графического ядра на уровне 6000 и более баллов в 3Dmark Vantage в разгоне. Возможности платы позволяют объединение встроенной и дискретной видеокарт в систему AMD Dual Graphics.

Обратная сторона упаковки, помимо краткой спецификации модели, содержит расширенную информацию о некоторых фирменных особенностях Gigabyte GA-A75N-USB3.

Gigabyte GA-A75N-USB3

Одна из них — Ultra Durable 3 означает использование элементной базы c увеличенным сроком службы и увеличенную вдвое толщину медных проводников печатной платы. На практике это означает повышенную стабильность в условиях повышенных нагрузок и температур, а при нормальной работе такие компоненты способны проработать без сбоев долгие годы. Точно такие же стандарты качества применяются при изготовлении старших моделей компании. Фирменная особенность материнских плат Gigabyte — DualBIOS, заключается в использовании двух микросхем с прошивкой: основной и резервной. Последняя используется в случае сбоя в работе основной, например, вследствие перебоя электропитания во время обновления микрокода. Обладатели гаджетов, заряжающихся от портов USB, будут рады функции On/Off Charge, которая продолжает подавать напряжение на устройства даже после выключения операционной системы. Нельзя не отметить поддержку материнской платой еще одной интересной особенности, называемой One Port One Fuse. Данная технология заключается в применении отдельных предохранителей для каждого из портов USB. Наглядно работу One Port One Fuse демонстрирует следующая иллюстрация.

Gigabyte GA-A75N-USB3

Очевидно преимущество в сравнении со схемами, использующими общий предохранитель в цепях питания группы портов USB. Не будем скрывать, что выход из строя портов USB — весьма распространенная «болезнь» многих системных плат.

Комплект поставки Gigabyte GA-A75N-USB3 не отличается особым разнообразием. Он включает:
  • два кабеля SATA 6 Гбит/с;
  • заглушку на заднюю панель I/O Shield;
  • диск-DVD с драйверами и программным обеспечением;
  • подробное руководство пользователя;
  • инструкция по быстрой сборке системы.
Gigabyte GA-A75N-USB3

Набор аксессуаров очень скромный, но вполне соответствует продуктам начального уровня и позволяет собрать систему в компактном корпусе.


Дизайн и функциональность

Системная плата Gigabyte GA-A75N-USB3 выполнена в формате Mini-ITX, её размеры составляют всего 170 х 170 мм. Использование компактного форм-фактора естественным образом отразилось на дизайне этой модели. Изучая конструкцию участницы сегодняшнего тестирования мы будем проводить параллели с F1A75-I Deluxe, которая, волей случая, первой побывала в нашей тестовой лаборатории. Несмотря на схожую компоновку обеих плат инженеры Gigabyte для GA-A75N-USB3 выбрали стандартное размещение процессорного разъема, благодаря чему стала возможной установка габаритных систем охлаждения.

Gigabyte GA-A75N-USB3

Материнская плата Gigabyte базируется на чипсете AMD A75 — старшем из наборов системной логики, предназначенных для AMD A-series. Поддерживаются любые процессоры в исполнении Socket FM1 с тепловыделением до 100 Вт включительно. Два слота DIMM DDR3 позволяют установить до 32 Гбайт оперативной памяти, частота модулей ОЗУ может достигать 2000 МГц в режиме разгона.

Gigabyte GA-A75N-USB3

Гибридные процессоры AMD Llano ориентированы, в первую очередь, на использование встроенного графического ядра. Для подключения мониторов служат цифровые видеовыходы DVI-D и HDMI. Тем, кому производительности встроенного видеоакселератора покажется мало, системная плата Gigabyte GA-A75N-USB3 предлагает полноценный разъем PCI Express 2.0 x16 для установки дискретной видеокарты. Поддерживается режим AMD Dual Graphics, который позволяет объединять ресурсы встроенного и внешнего графического ускорителя для повышения быстродействия. Дополнительные слоты расширения PCI и PCI-E отсутствуют, что является следствием использования компактного форм-фактора Mini-ITX.

Как мы уже говорили, участница сегодняшнего тестирования практически лишена дополнительных контроллеров, зато возможности расширения системной логики используются по максимуму. Дисковая подсистема представлена четырьмя чипсетными портами SATA 6 Гбит/с и одним eSATA 6 Гбит/с, выведенным на заднюю панель. Все восемь портов USB, половина из которых поддерживает третью высокоскоростную ревизию универсальной последовательной шины, подключены к набору системной логики AMD A75. При этом шесть разъемов выведены на заднюю панель, а еще два можно подключить к игольчатым контактам на плате. Фактически, из дополнительных контроллеров можно встретить лишь Realtek RTL8111E, отвечающий за сетевой интерфейс Gigabit Ethernet, да HD-аудиокодек Realtek ALC889, который, помимо прочего, обеспечивает поддержку оптического выхода S/PDIF.

Задняя панель Gigabyte GA-A75N-USB3 включает два порта USB 2.0, четыре USB 3.0, видеовыходы DVI-D и HDMI. Кроме того, можно встретить один eSATA, гигабитный сетевой разъем RJ-45 и набор аудиовыходов, среди которых три аналоговых и оптический S/PDIF.

Gigabyte GA-A75N-USB3

Заметим, что владельцы аналоговых мониторов не смогут использовать встроенное видеоядро, так как разъем D-Sub отсутствует, а имеющийся в наличии DVI-D не поддерживает соответствующие переходники.

Для подключения вентиляторов служат два разъема, один из которых поддерживает управление скоростью вращения методом ШИМ. Система охлаждения материнской платы представлена единственным плоским радиатором на микросхеме южного моста, при этом силовые элементы преобразователя напряжения процессора не имеют дополнительного теплоотвода. Во время тестирования GA-A75N-USB3 мы не наблюдали признаков перегрева, но, тем не менее, рекомендуем позаботиться о вентиляции внутри корпуса системного блока.

Силовая подсистема Gigabyte GA-A75N-USB3 позволяет эксплуатировать любые процессоры AMD в исполнении Socket FM1. Преобразователь напряжения процессора построен по четырехканальной схеме. Три фазы обеспечивают напряжением вычислительные ядра, а оставшаяся — встроенный северный мост и контроллер оперативной памяти. VRM работает под управлением ШИМ-контроллера ISL6330 производства компании Intersil Americas Inc.

Gigabyte GA-A75N-USB3

Дополнительное питание подводится при помощи четырехконтактного разъема ATX12V, а силовые элементы преобразователя лишены радиаторов. Такие инженерные решения выглядят не слишком надежно, зато сама элементная база ничуть не уступает в надежности старшим моделям. В качестве силовых элементов применены интегральные сборки Driver MOSFETs, которые, объединяют в себе пару полевых транзисторов и микросхему-драйвер. Используются катушки индуктивности закрытой конструкции и качественные японские конденсаторы с полимерным электролитом. Таким образом, преобразователь напряжения процессора выполнен качественно, но не имеет значительного запаса прочности. Впрочем, для платы Mini-ITX, предназначенной для сборки компактных ПК и HTPC, такой подход совершенно оправдан.

В процессе знакомства с конструкцией Gigabyte GA-A75N-USB3 у нас сложилось впечатление надежного и «крепко сбитого» продукта. Несмотря на малые размеры платы, удобное расположение компонентов делают сборку системы простым и приятным занятием. Высокое качество изготовления и продуманный дизайн гарантируют длительную эксплуатацию и позволяют надеяться на некоторый разгон. Что касается функциональности, то базовых возможностей расширения системной логики будет достаточно большинству пользователей. А теперь настало время изучить программную составляющую участницы сегодняшнего тестирования.

BIOS Setup

В качестве прошивки материнская плата GA-A75N-USB3 использует классический BIOS. На фоне конкурентов, которые успели внедрить продвинутый Unified EFI даже в младших моделях, это выглядит несколько старомодно. Разработчики Gigabyte пошли своим путем и предложили технологию Hybrid UEFI, благодаря которой обеспечивается поддержка жестких дисков объемом более 3 Тбайт. Получается, что «старый добрый» CMOS Setup выглядит очень оригинально на фоне разнообразия новомодных графических интерфейсов и при этом практически не уступает им по функциональности.

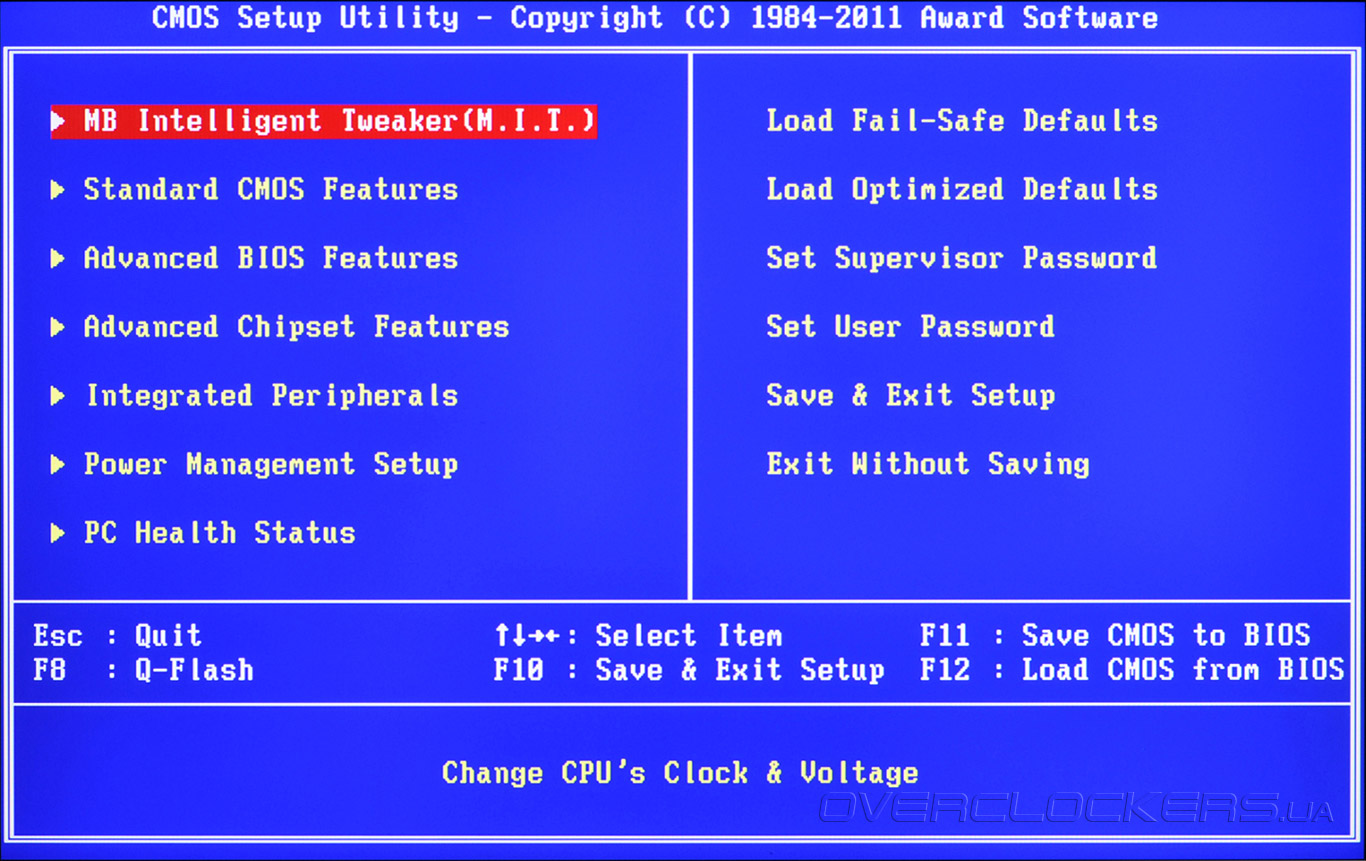

После входа в меню BIOS Setup пользователь может наблюдать знакомый и привычный интерфейс. Традиционно для материнских плат Gigabyte часть настроек прошивки скрыта, для возможности их изменения необходимо нажать комбинацию клавиш «Ctrl+F1».

BIOS Setup Gigabyte GA-A75N-USB3

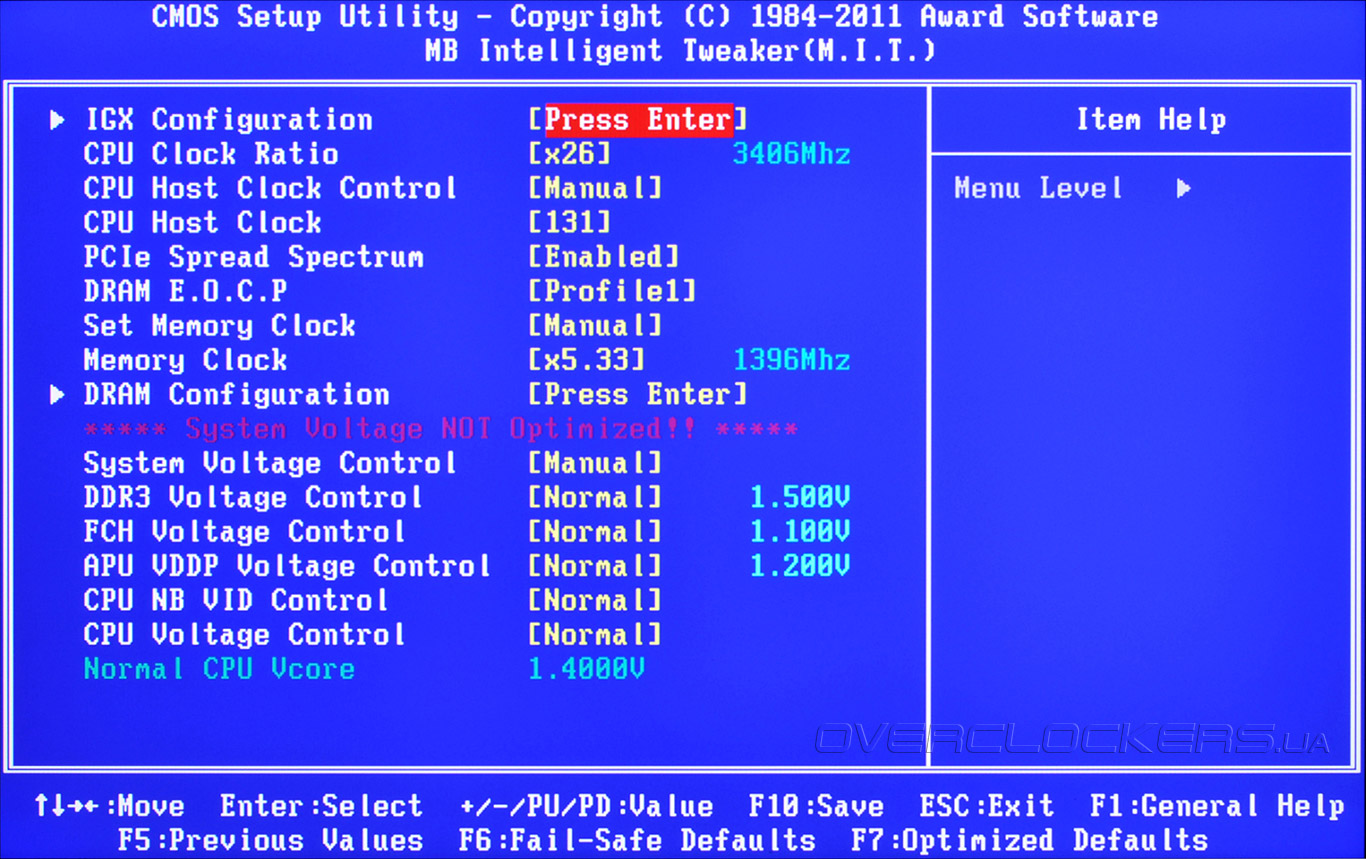

Основная часть настроек, отвечающих за разгон и быстродействие, находится в разделе MB Intelligent Tweaker. Именно здесь можно встретить опции изменения множителя процессора, управлять частотами HTT и PCI-E, а также конфигурировать параметры подсистемы ОЗУ.

BIOS Setup Gigabyte GA-A75N-USB3

Несмотря на скромные размеры системной платы, прошивка Gigabyte GA-A75N-USB3 обладает полноценными возможностями по регулировке питающих напряжений. При значении параметра System Voltage Control «Auto», BIOS автоматически управляет электропитанием всех компонентов, в то время как в ручном режиме пользователь получает контроль над пятью основными напряжениями:

Параметр Диапазон регулировки, В Шаг, В
DDR3 Voltage Control 1,105—2,095 0,005
FCH Voltage Control 0,9—1,38 0,02
APU VDDP Voltage Control 1,0—1,48 0,02
CPU NB VID Control – 0,6…+ 0,3 0,025
CPU Voltage Control – 0,6…+ 0,4 0,025

Верхние границы напряжений весьма высоки, при неосторожном обращении есть вероятность выхода из строя материнской платы и других комплектующих. Отрадно, что прошивка предупреждает пользователей о превышении безопасного порога.

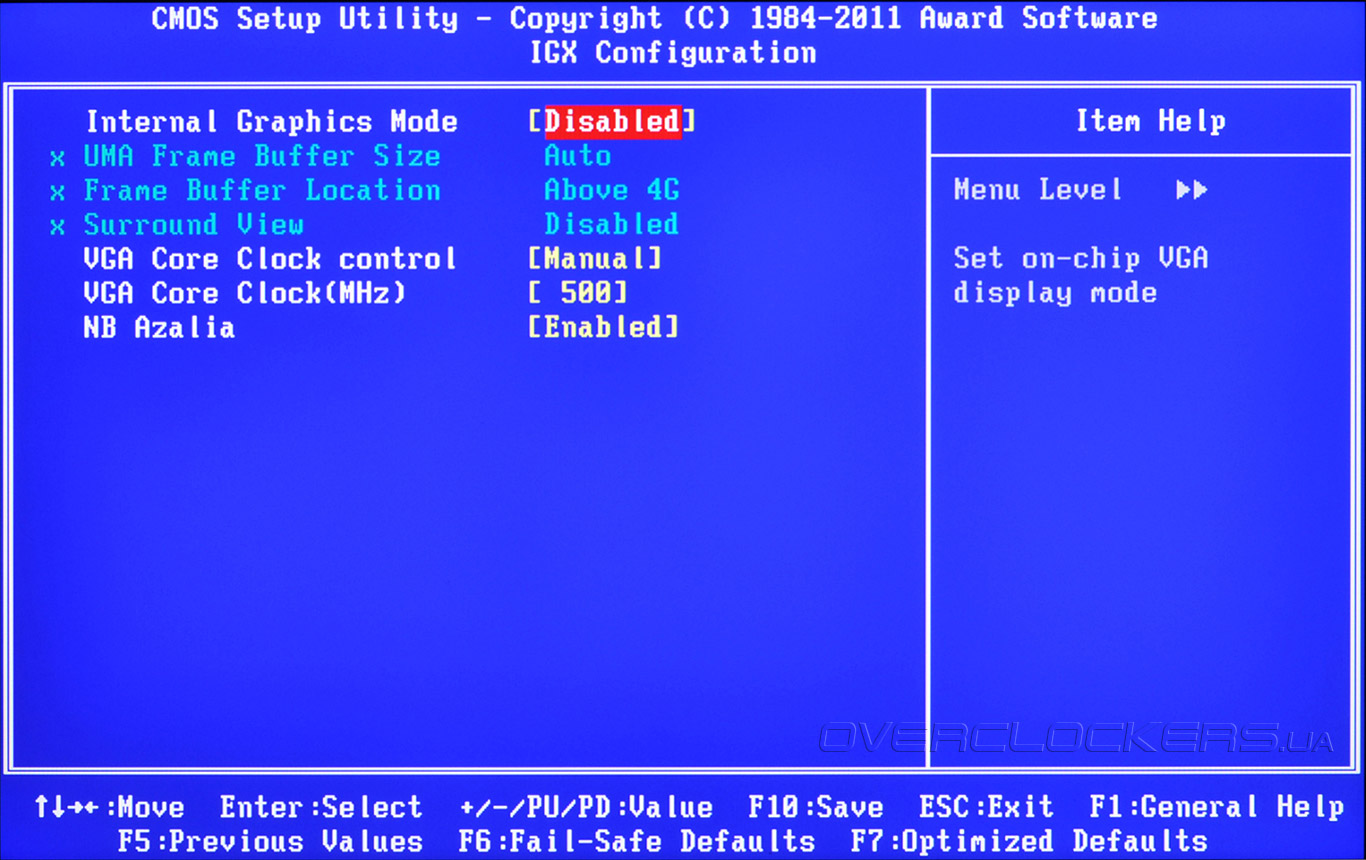

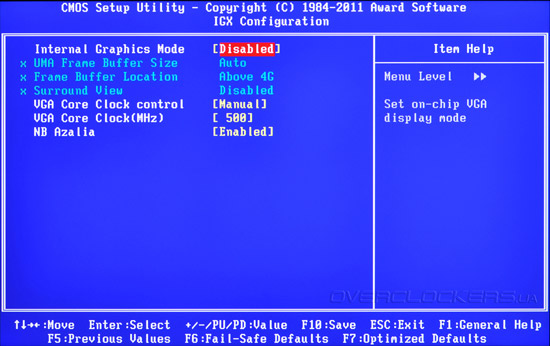

Для управления встроенным видеоядром служит подменю IGX Configuration. Кроме активации интегрированного графического акселератора можно задать объем видеобуфера, включить режим вывода изображения на несколько мониторов Surround View. Присутствует опция изменения частоты ядра видеоускорителя, но для её полноценного функционирования необходим процессор AMD A8-3870K, который имеет разблокированные коэффициенты умножения.

BIOS Setup Gigabyte GA-A75N-USB3

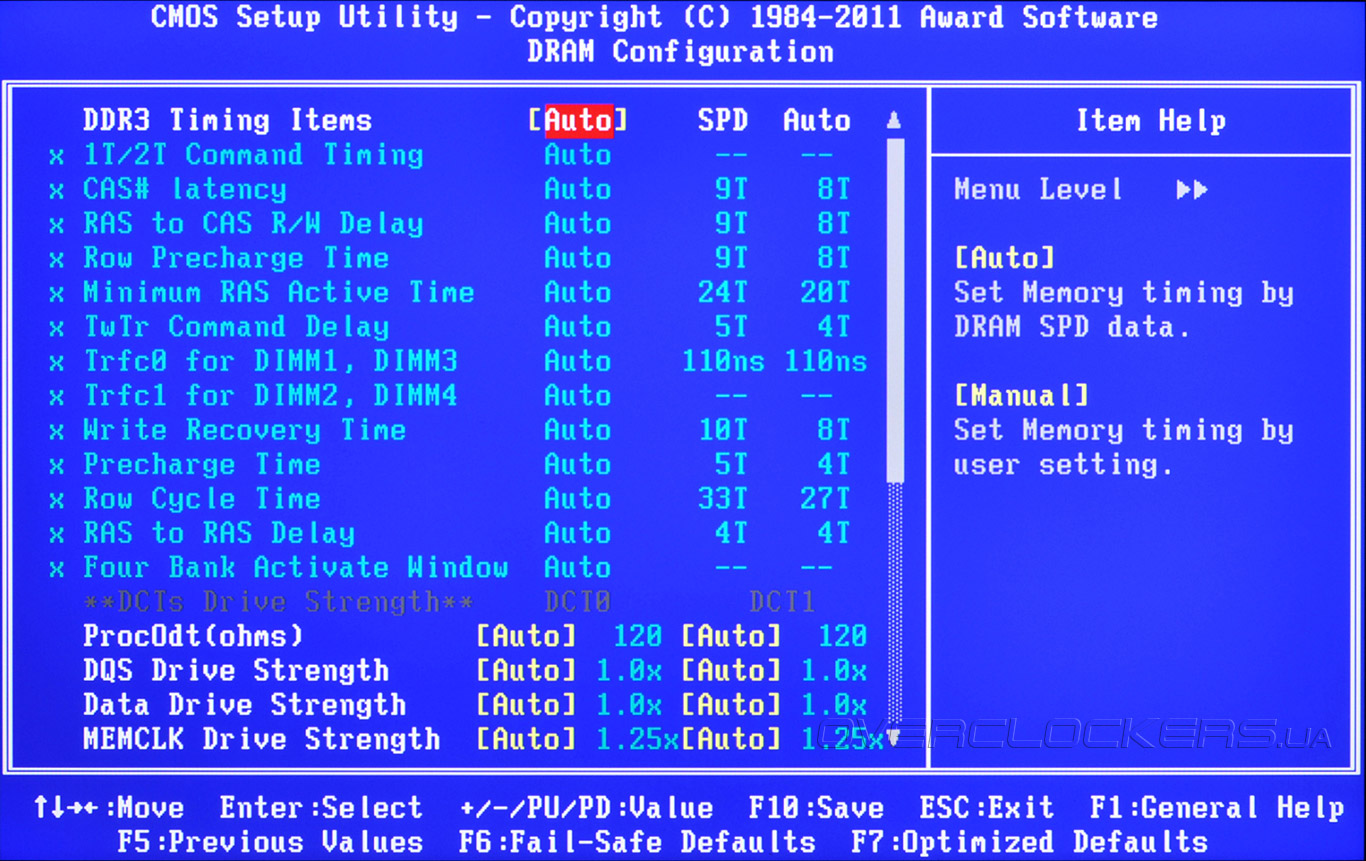

Конфигурации подсистемы ОЗУ посвящен раздел DRAM Configuration, набора опций предостаточно для успешного разгона. Более того, мы не рекомендуем изменять незнакомые параметры.

BIOS Setup Gigabyte GA-A75N-USB3

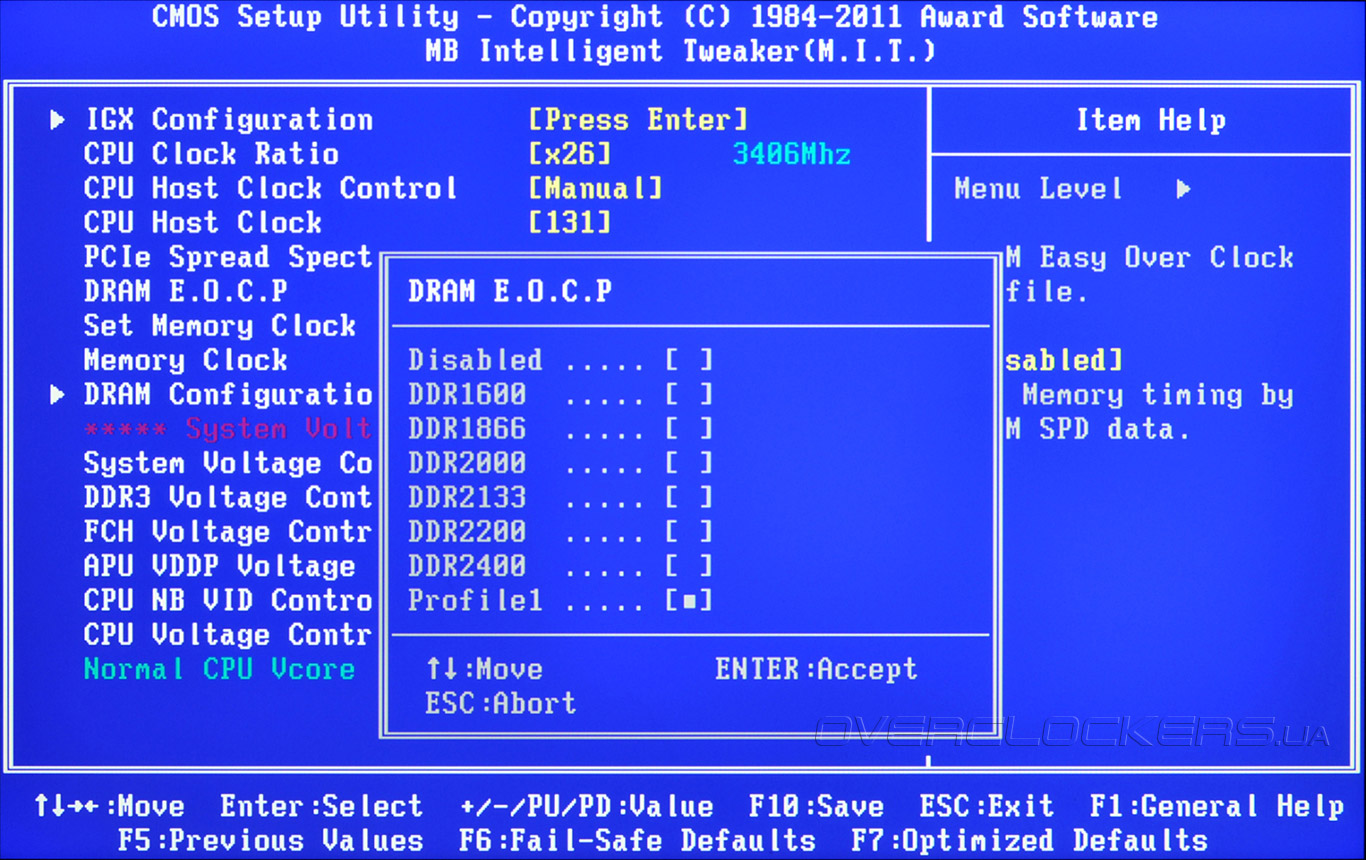

Кроме того, BIOS материнской платы Gigabyte GA-A75N-USB3 предлагает интересную возможностью быстрой настройки подсистемы ОЗУ — DRAM E.O.C.P.(Easy Over Clock Profile). При использовании этой опции достаточно указать желаемую частоту модулей памяти, после чего система автоматически подберет частоту НТТ и тайминги, чтобы обеспечить выбранный режим.

BIOS Setup Gigabyte GA-A75N-USB3

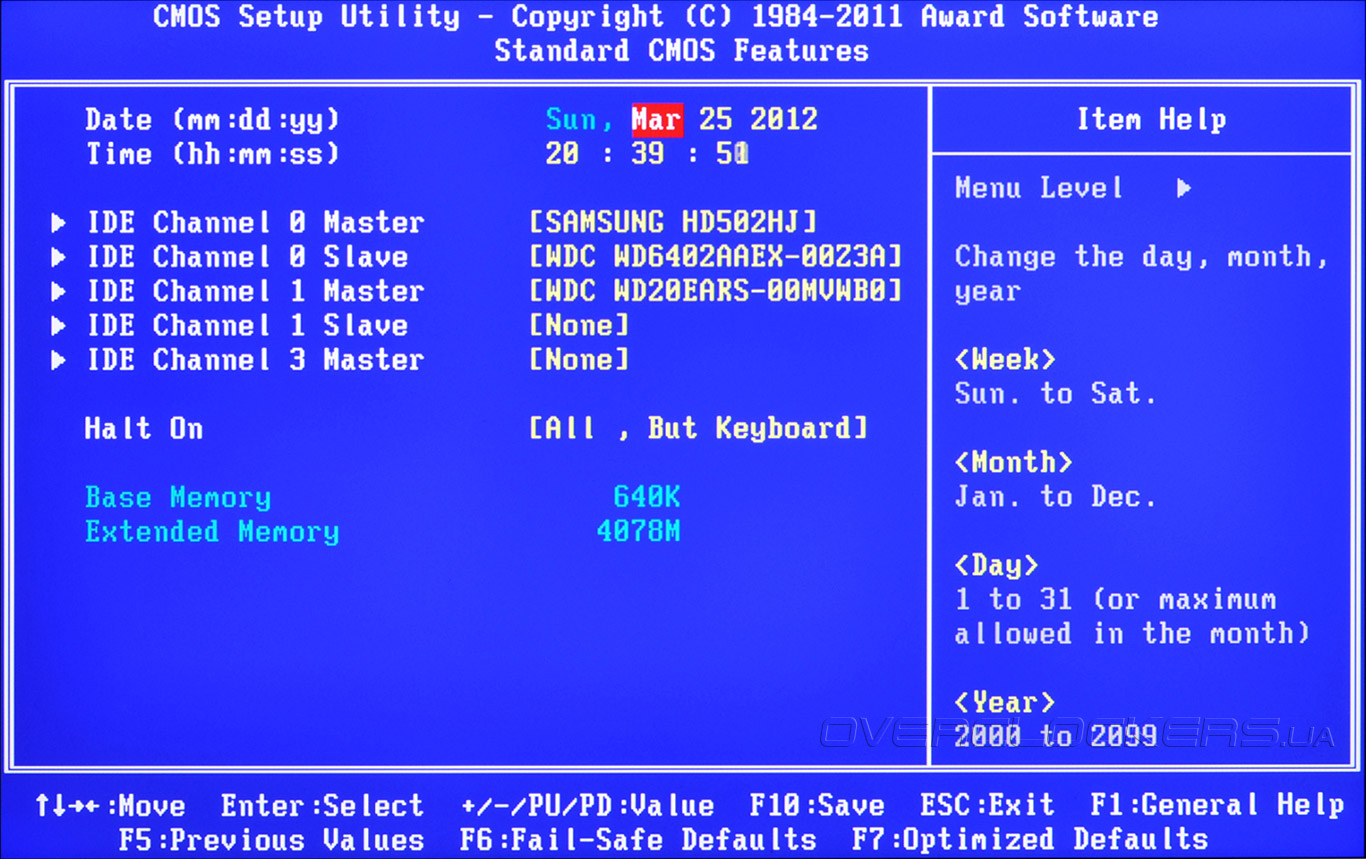

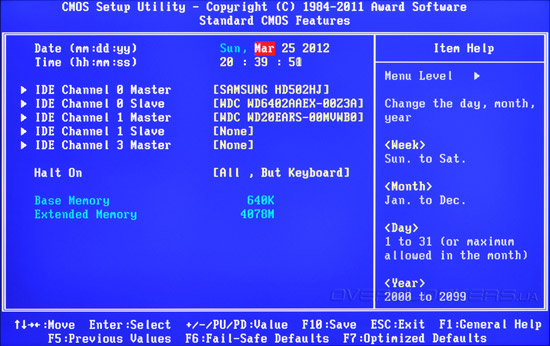

Следующий раздел BIOS — Standard CMOS Features, его содержимое не меняется в течение долгих лет. Здесь задаются дата, время и некоторые параметры дисковой подсистемы.

BIOS Setup Gigabyte GA-A75N-USB3

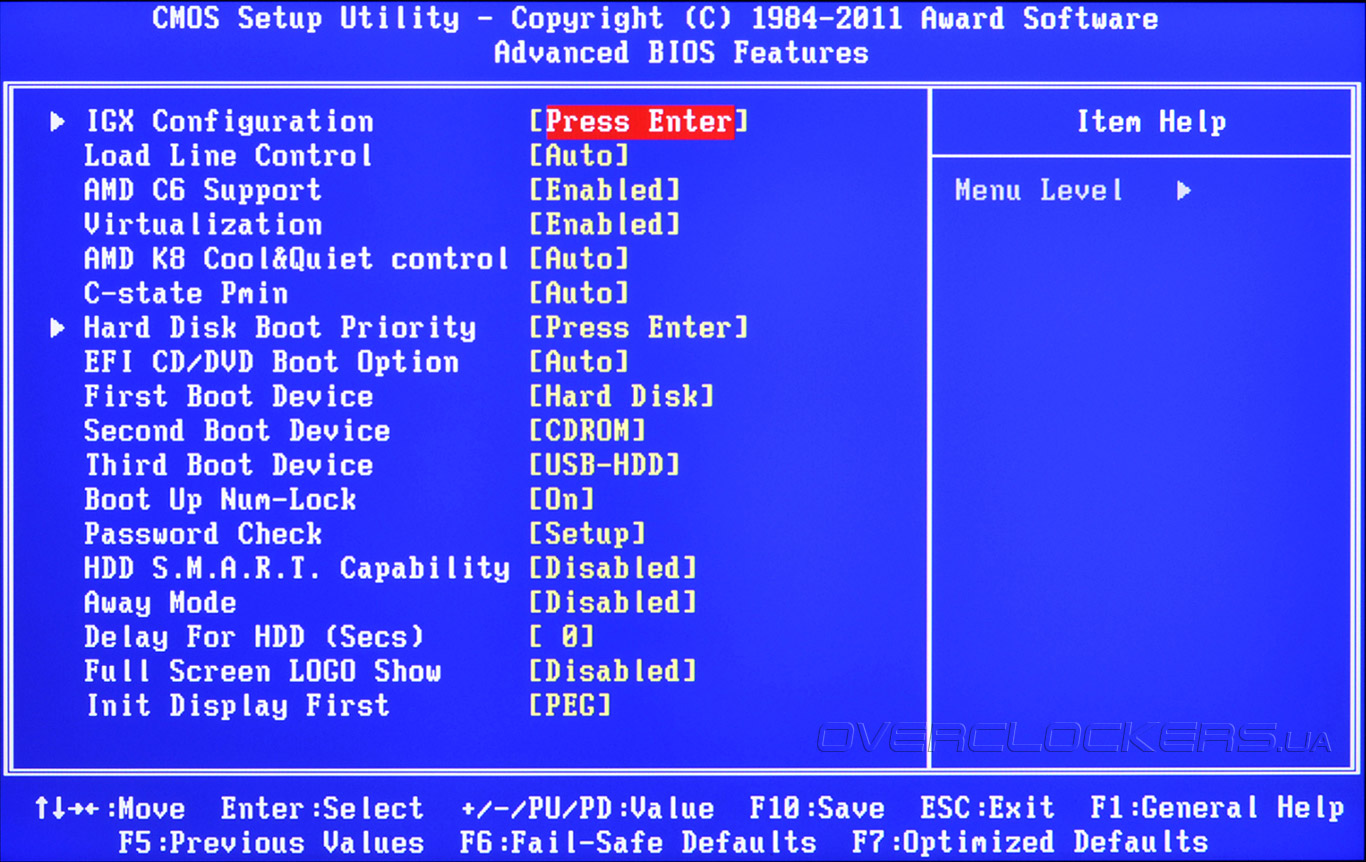

Наполнение меню Advanced BIOS Features более насыщено. В нем находятся опции управления аппаратной виртуализацией и технологиями энергосбережения процессора. Обращаем ваше внимание на опцию Load Line Control, включение которой помогает предотвратить падение напряжения на процессоре при высокой нагрузке. А еще, раздел Advanced BIOS Features позволяет настраивать процессом загрузки системной платы.

BIOS Setup Gigabyte GA-A75N-USB3

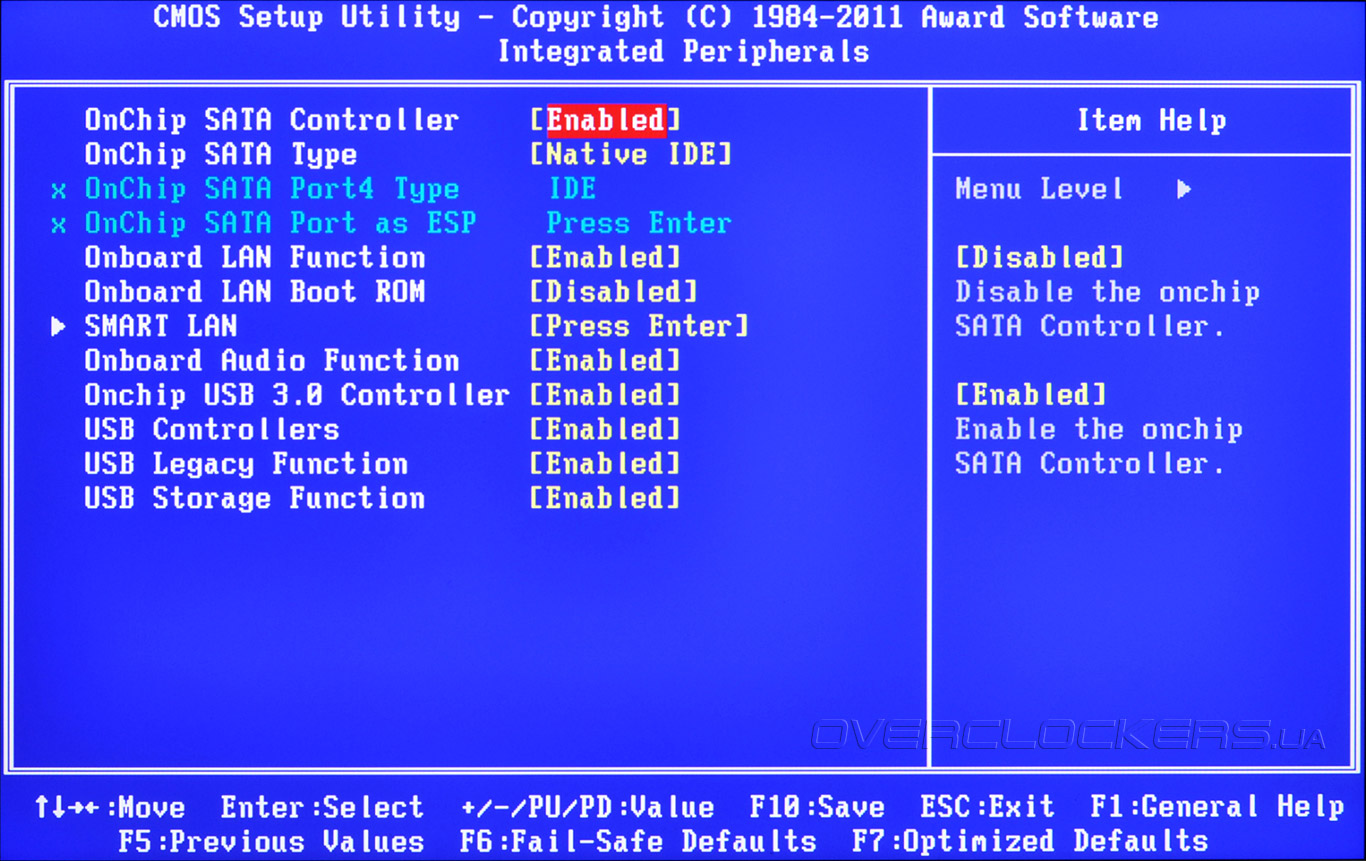

Параметры дисковой подсистемы, встроенного звукового и сетевого адаптеров, а также устройств USB находятся в разделе Integrated Peripherals. Отметим наличие функции SMART LAN, которая позволяет провести диагностику физического уровня сетевого подключения и определить неисправность.

BIOS Setup Gigabyte GA-A75N-USB3

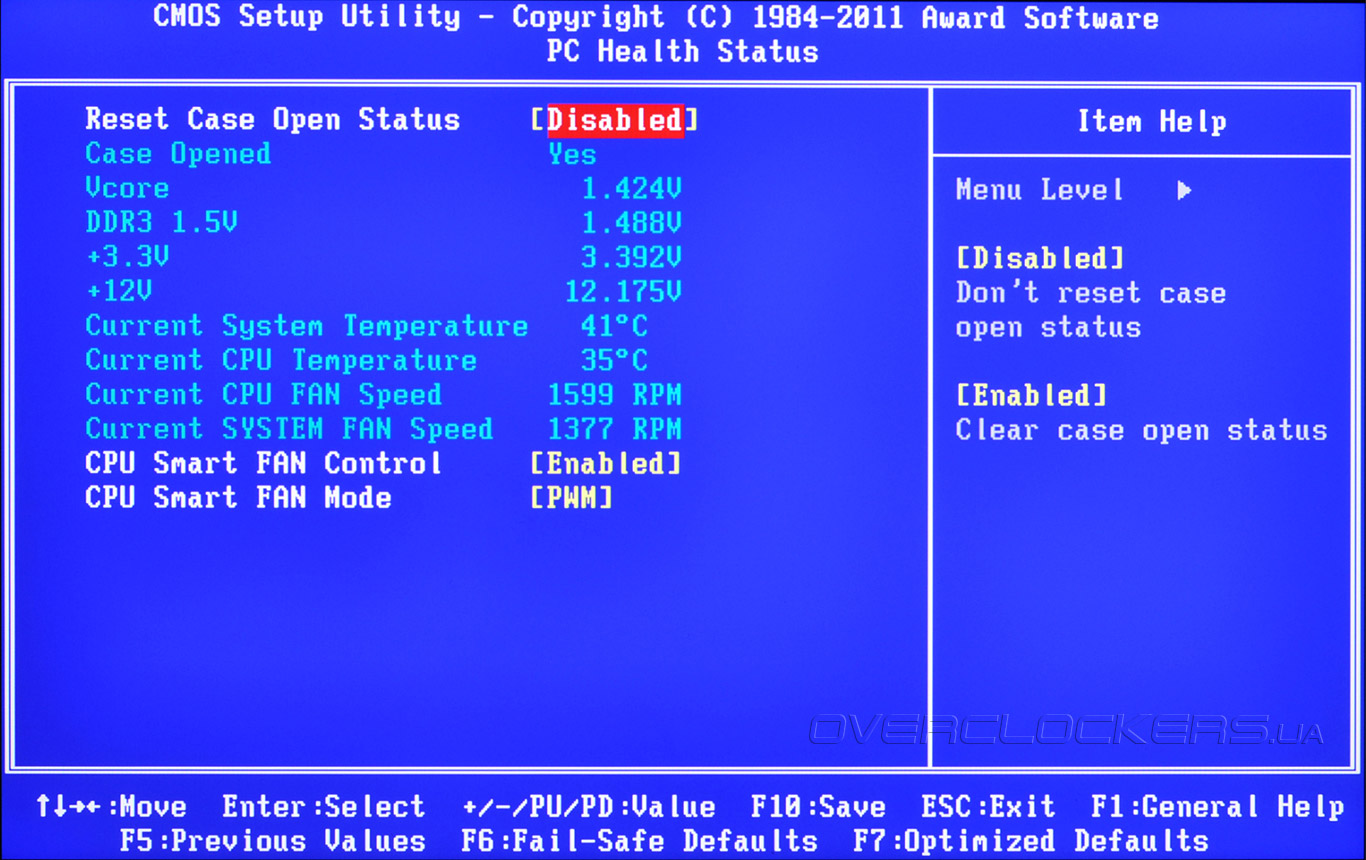

В меню PC Health Status выводятся показания системного мониторинга. Отображаются значения четырех напряжений, двух температур и скорости вращения двух вентиляторов. Для того, что подключен к четырехконтактному разъему, доступен режим автоматической регулировки CPU Smart FAN Control, но влиять на алгоритм управления нельзя.

BIOS Setup Gigabyte GA-A75N-USB3

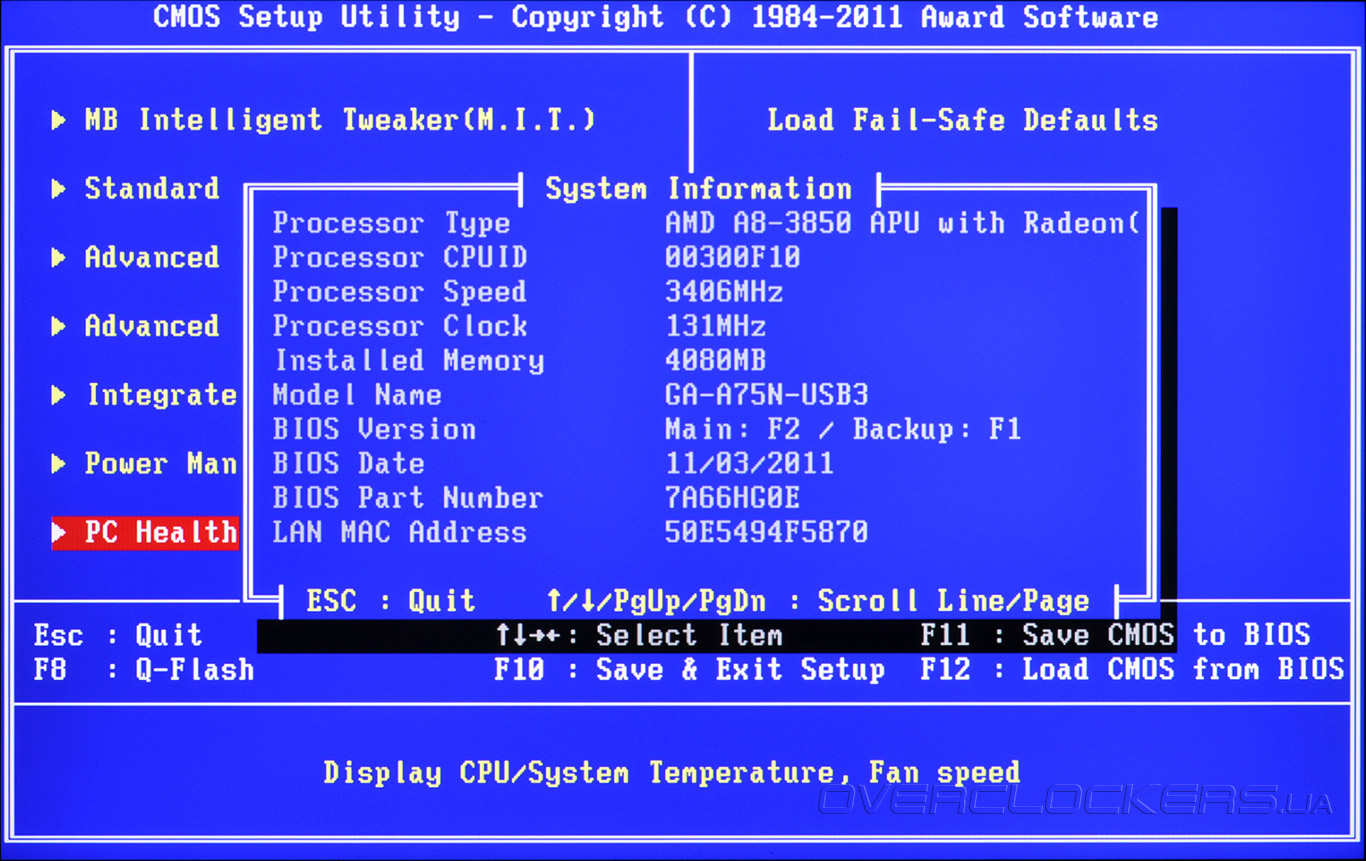

В CMOS Setup материнской платы встроена возможность отображения основной системной информации, такой как тип и частота центрального процессора, объем ОЗУ, версия BIOS и даже отображение MAC-адреса встроенного сетевого контроллера.

BIOS Setup Gigabyte GA-A75N-USB3

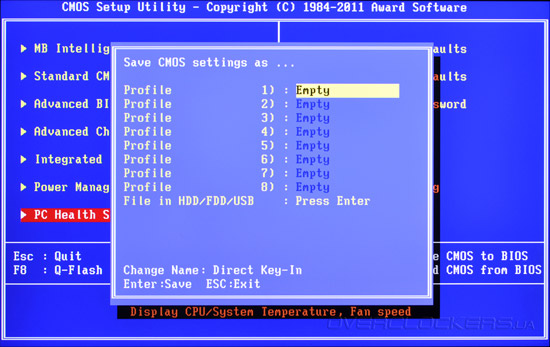

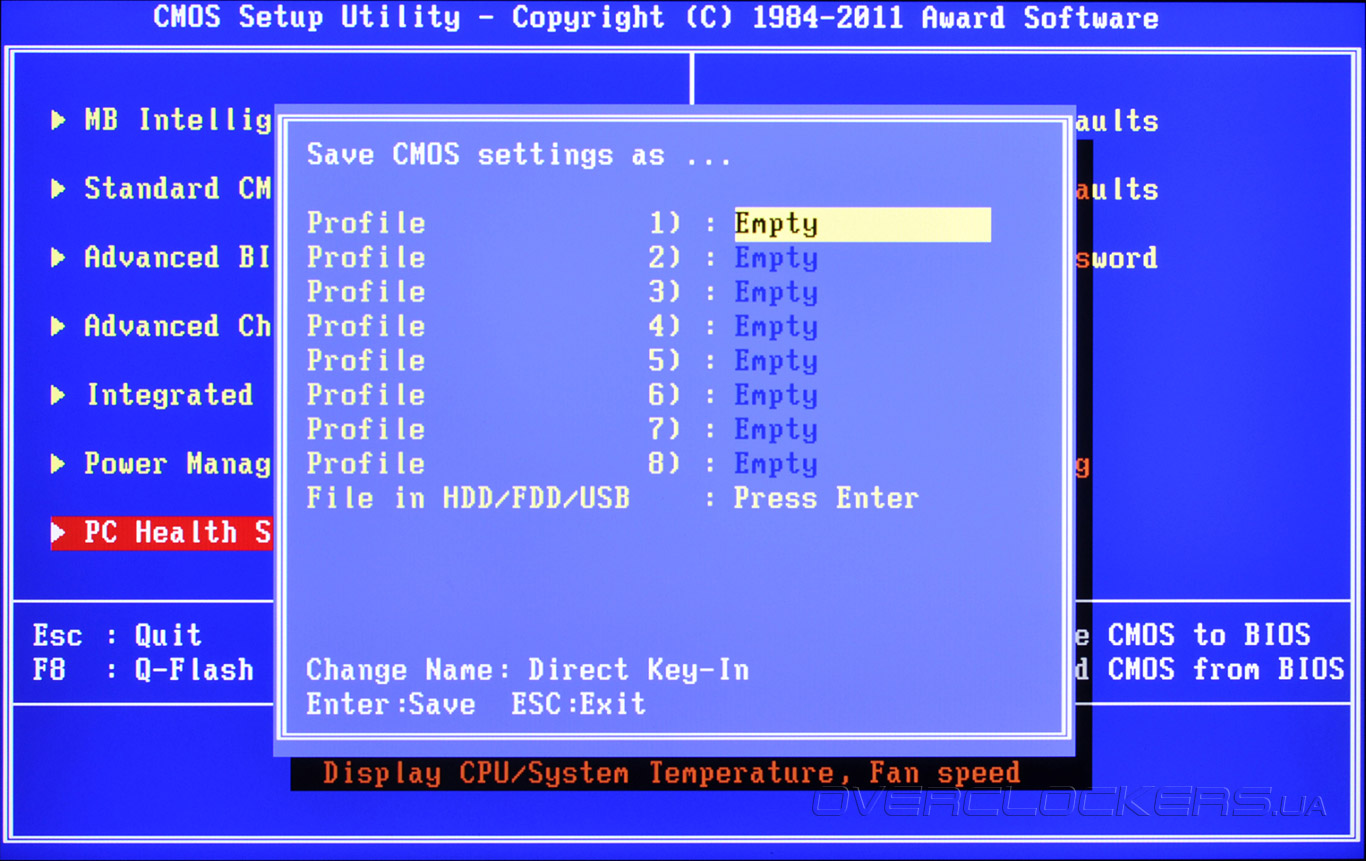

Как и полагается современной модели, прошивка рассматриваемого продукта позволяет сохранять до восьми профилей пользовательских настроек, имеется возможность записи файла с параметрами на дисковый накопитель, а для обновления микрокода прошивки служит встроенная утилита Q-Flash.

BIOS Setup Gigabyte GA-A75N-USB3

По результатам обзора прошивки Gigabyte GA-A75N-USB3, можно однозначно сказать, что её функциональность и богатство настроек ничуть не урезаны в сравнении с полноразмерными моделями. Более того, возможности управления разгоном позволяют надеяться на неплохой прирост быстродействия. Несмотря на использование BIOS, программистам Gigabyte удалось совместить возможности UEFI по работе с дисками объемом 3 Тбайт с простым и привычным текстовым интерфейсом. В любом случае, нам еще предстоит опробовать прошивку GA-A75N-USB3 в разгоне и во время тестов производительности, а пока предлагаем вам познакомиться с фирменным ПО Gigabyte.


Комплектное ПО

Последнее время производители системных плат стали уделять повышенное внимание качеству и функциональности комплектного программного обеспечения. Это не удивительно, так как многие из нас предпочитают изменять параметры быстродействия, управлять разгоном и контролировать показания системного мониторинга не заходя в меню CMOS Setup. Для таких пользователей программисты Gigabyte предлагают программный продукт Touch BIOS, который, фактически, реализует графический интерфейс управления прошивкой GA-A75N-USB3 из среды Microsoft Windows.

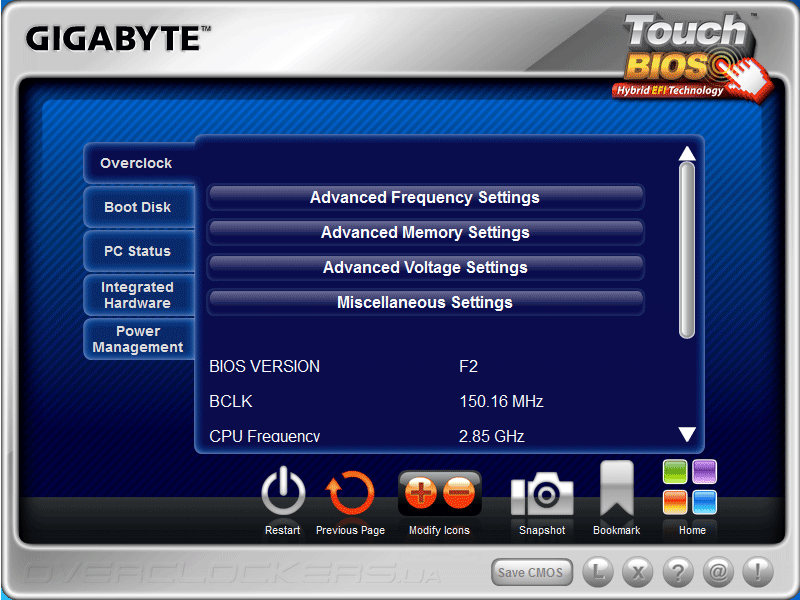

В главном окне программы отображается ряд вкладок, каждая из которых соответствует определенному разделу CMOS Setup. Например, меню Overclock включает параметры разгона, что соответствует MB Intelligent Tweaker в BIOS материнской платы. Пользователь может управлять частотами HTT и PCI-E, множителем центрального процессора, напряжениями на всех основных компонентах системы и настройками модулей ОЗУ. Здесь же находятся параметры быстродействия встроенного видеоядра.

Gigabyte Touch BIOS

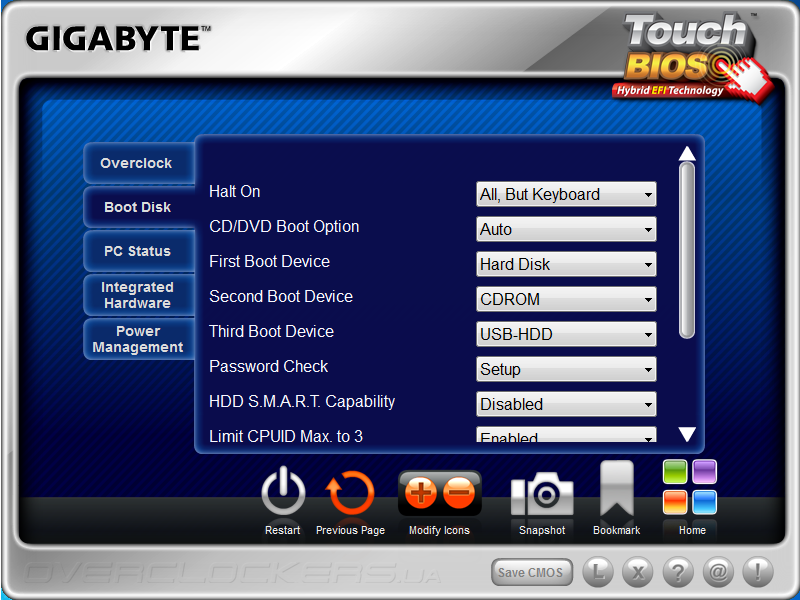

Вкладка Boot позволяет управлять процессом загрузки, что соответствует в прошивке разделу Advanced BIOS Features.

Gigabyte Touch BIOS

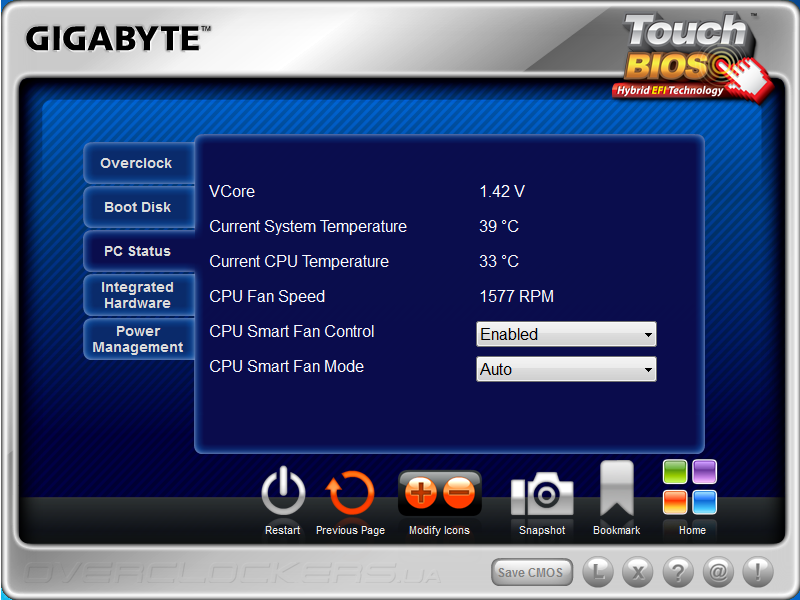

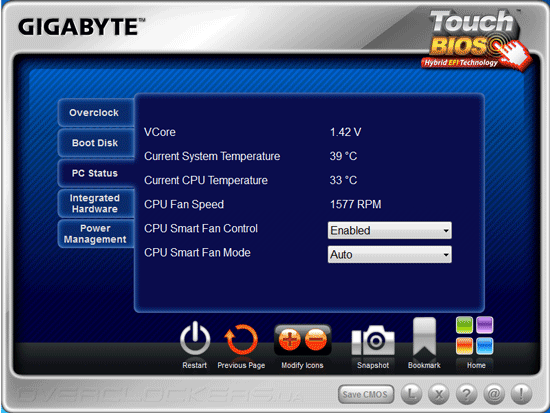

Программу Touch BIOS можно использовать для аппаратного мониторинга состояния материнской платы. Для этого в разделе PC Status отображаются напряжение на процессоре, показания двух температурных датчиков и тахометрические данные одного вентилятора.

Gigabyte Touch BIOS

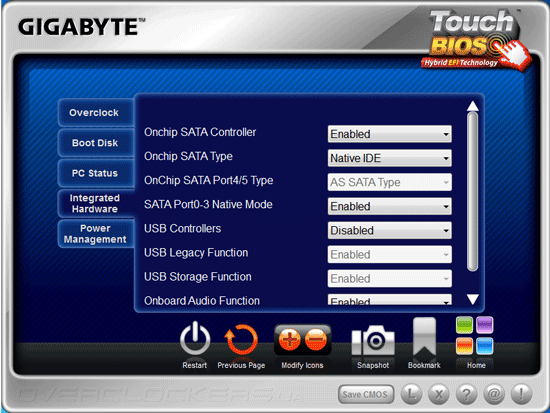

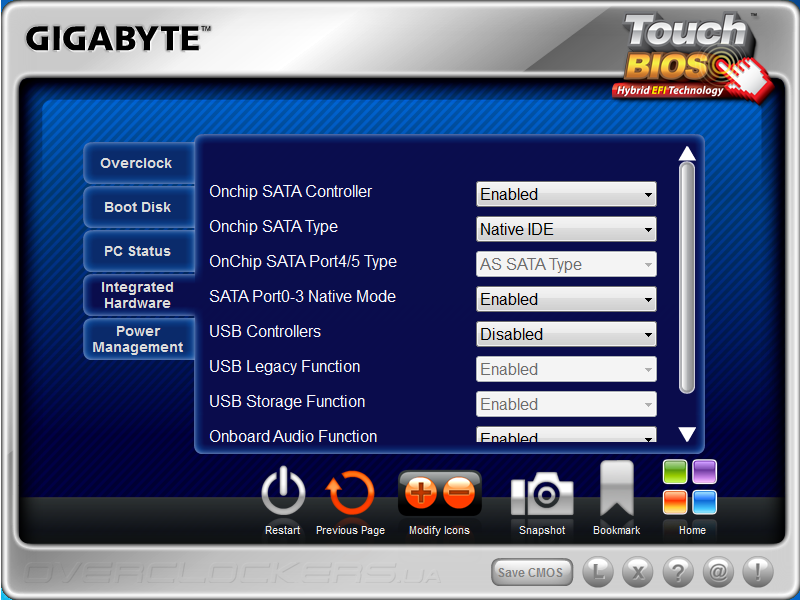

Функциональность вкладки Integrated Hardware аналогична меню прошивки Integrated Peripherals. Точно так же, здесь сосредоточены возможности управления дополнительными контроллерами и встроенными функциями системной логики.

Gigabyte Touch BIOS

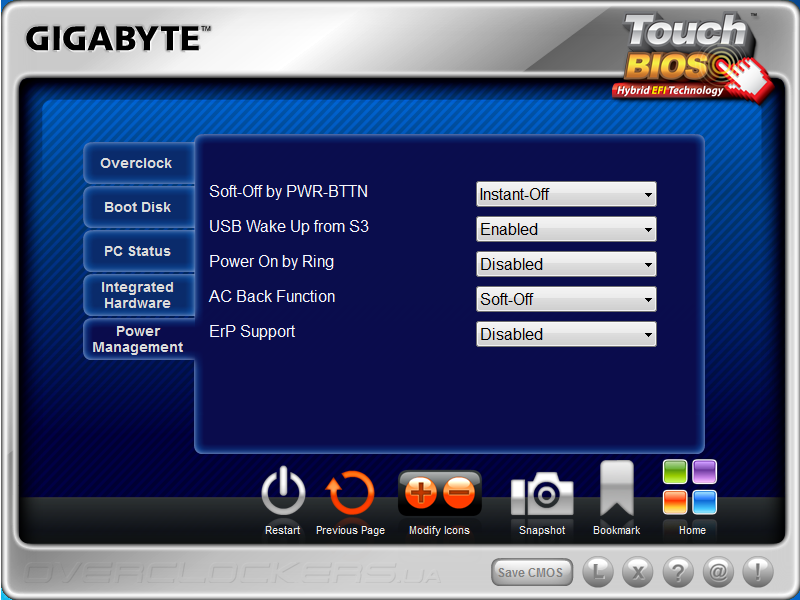

Наконец, Touch BIOS позволяет управлять основными параметрами электропитания, которые сосредоточены в меню Power Management.

Gigabyte Touch BIOS

Заметим, что программное обеспечение не может «на лету» менять параметры, а лишь вносит изменения в конфигурацию BIOS. Для применения новых параметров необходимо перегрузить систему.

Еще одной полезной утилитой, которую можно найти на DVD-диске, поставляемом вместе с Gigabyte GA-A75N-USB3, является EasyTune6. Это программное обеспечение также предназначено для тонкой настройки и контроля состояния системной платы, но его принцип действия несколько отличается от Touch BIOS.

Во вкладках CPU и Memory отображается подробная информация об установленных APU и модулях оперативной памяти.

Gigabyte EasyTune6

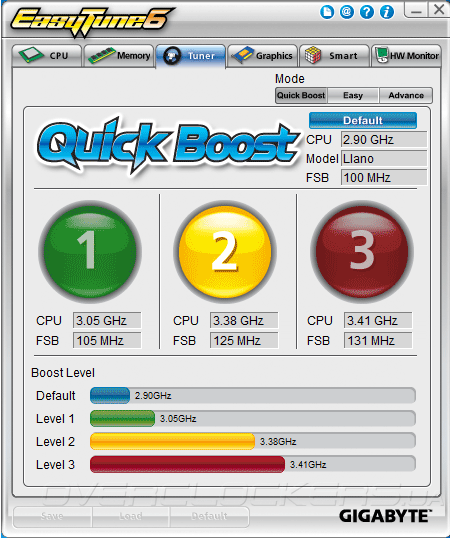

При помощи программы EasyTune6 можно выполнять разгон центрального процессора, причем доступны несколько режимов. Quick Boost предлагает воспользоваться предустановленными профилями быстродействия, доступны три уровня, обеспечивающие 5%, 25% или 31% прироста продуктивности. Для применения параметров разгона необходима перегрузка. Кроме того, существуют два режима ручной настройки быстродействия в режиме реального времени: упрощенный и продвинутый. В первом случае пользователю доступно лишь изменение частоты HTT, а во втором уже управлять напряжением на центральном процессоре и частотой PCI-E.

Gigabyte EasyTune6

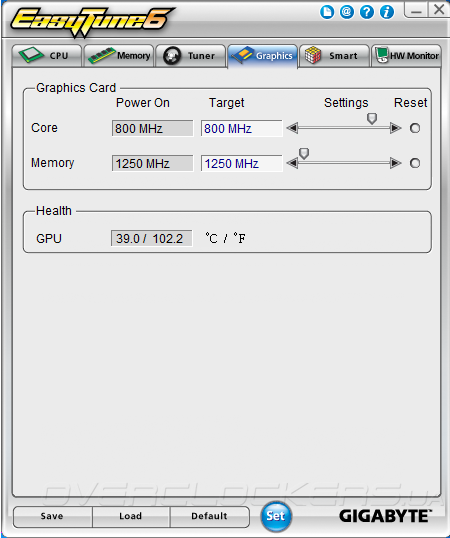

Вкладка Graphics позволяет управлять частотами графического адаптера, причем, не обязательно производства Gigabyte. Например, для нашего референсного AMD Radeon HD 6950 данная возможность была полностью работоспособна.

Gigabyte EasyTune6

Кроме информационной функции и управления параметрами разгона EasyTune6 предлагает возможность автоматического управления скоростью вращения процессорного вентилятора. Пользователь может воспользоваться встроенным профилем или задать режим работы вручную.

Gigabyte EasyTune6

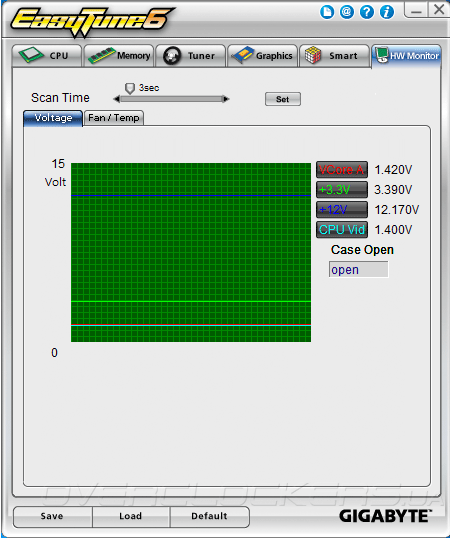

Наконец, программа позволяет считывать данные системного мониторинга. Во вкладке Voltage отображаются мгновенные показатели, а также статистика изменения за определенный период. Кроме того, пользователь может контролировать скорости вращения двух вентиляторов и две системные температуры. Для этих параметров можно задать порог срабатывания сигнализации.

Gigabyte EasyTune6

Таким образом, функциональность программного обеспечения, идущего в комплекте с системной платой Gigabyte GA-A75N-USB3, отлично дополняет богатые возможности прошивки. EasyTune6 подойдет для небольшого тюнинга быстродействия или просмотра текущего состояния «материнки», в то время как Touch BIOS будет удобен для тонкой настройки CMOS Setup. При этом качество и стабильность ПО не вызывает нареканий, а сами программы можно смело рекомендовать для использования.

Разгонный потенциал

Учитывая надежную конструкцию и функциональную прошивку системной платы Gigabyte GA-A75N-USB3, было решено проверить её запас прочности по полной программе, без каких-либо скидок на миниатюрный форм-фактор Mini-ITX. Перечень тестов включает проверку потенциала увеличения частоты НТТ, максимальную стабильную частоту процессора при использовании дискретного графического акселератора и встроенного видеоядра, а также функцию автоматического разгона Quick Boost. Но, обо всем по порядку.

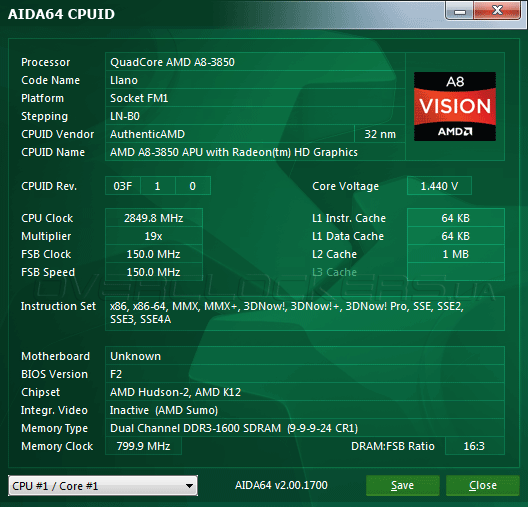

Для определения максимума частоты HTT мы уменьшили коэффициент умножения тестового процессора AMD А8-3850 до 20, а для модулей оперативной памяти был установлен режим 1066 МГц. При таких настройках системная плата стабильно функционировала при частоте НТТ 150 МГц. Это очень хороший результат, достойный лучших полноразмерных моделей.

Разгон Gigabyte GA-A75N-USB3

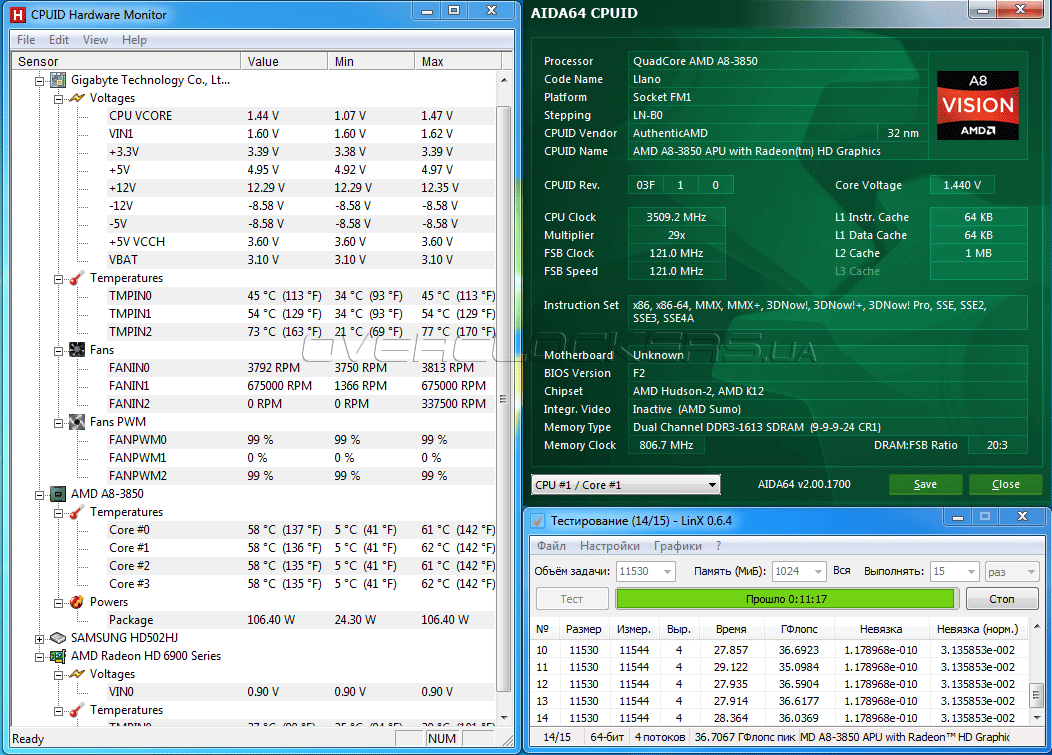

Материнская плата Gigabyte GA-A75N-USB3 не подвела нас и во время экспериментов по достижению максимальной частоты процессора. Несмотря на использование «боксовой» системы охлаждения нам удалось разогнать тестовый AMD А8-3850 до 3500 МГц. Для этого частота HTT была увеличена на 21 МГц, а напряжения CPU Voltage и CPU NB Voltage были повышены до 1,45 В и 1,25 В соответственно. Оперативная память работала в режиме 1613 МГц с задержками 9-9-9-24-1Т. При таких параметрах система работала абсолютно стабильно и без труда проходила ресурсоемкий стресс-тест LinX. К положительным моментам следует отнести сохранение работоспособности технологий энергосбережения, благодаря которым частоты и напряжение на APU уменьшались при отсутствии вычислительной нагрузки.

Разгон Gigabyte GA-A75N-USB3

При исследовании разгонного потенциала гибридного процессора с использованием встроенного графического ядра мы стремились обеспечить максимальную частоту встроенной видеокарты. Для этого был уменьшен коэффициент умножения вычислительных ядер, что дало возможность установить НТТ на уровне 144 МГц. Для достижения стабильности пришлось увеличить напряжение APU VDDP на 0,1 В.

Разгон Gigabyte GA-A75N-USB3

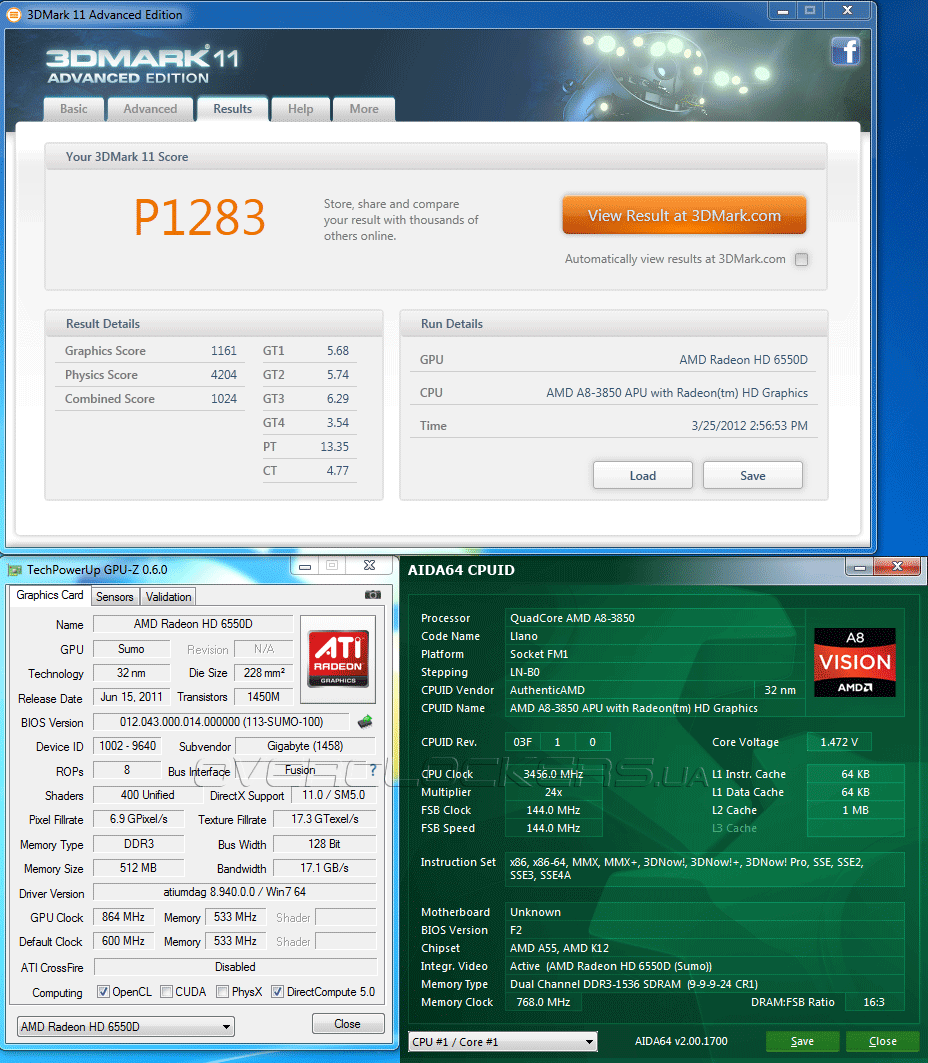

В итоге, нам удалось разогнать интегрированный видеоакселератор до 864 МГц, при этом процессорные ядра работали с частотой 3456 МГц, а модули памяти функционировали в режиме 1536 МГц с задержками 9-9-9-24-1Т. Одной из неприятных особенностей этого режима стало отключение технологии Cool’n’Quite и С6 Support.

Напоследок мы проверили возможности автоматического разгона материнской платы Gigabyte GA-A75N-USB3, и, нужно сказать, были приятно удивлены. Для этого был установлен самый агрессивный профиль быстродействия во вкладке Quick Boost программы EasyTune6. После перегрузки процессор AMD A8-3850 заработал на частоте 3400 МГц, что лишь на 100 МГц меньше самого лучшего результата, достижимого в ручном режиме. Жаль только, что в случае автоматического разгона функции энергосбережения не работают.

Разгон Gigabyte GA-A75N-USB3

Как и следовало ожидать, системная плата Gigabyte GA-A75N-USB3, выполненная в компактном формате Mini-ITX, продемонстрировала солидный запас прочности, достойный полноразмерных моделей. Участница сегодняшнего тестирования показала отличный потенциал увеличения частоты тактового генератора и без труда обеспечила 20% прирост частоты для нашего тестового AMD A8-3850. Впереди у нас исследование производительности в номинальном режиме, а пока предлагаем вам познакомиться с конфигурацией тестового стенда и методикой измерений.


Тестовый стенд

Продуктивность системной платы Gigabyte GA-A75N-USB3 измерялась в составе следующей конфигурации:
  • процессор: AMD A8-3850 (2900 МГц);
  • кулер: «боксовый» AMD;
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: AMD Radeon HD 6950 2 GB (800/5000 МГц);
  • жесткий диск: WD VelociRaptor WD1500HLHX (150 ГБ, 10000 об/мин, 32 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
В качестве соперниц для сегодняшней конкурсантки выступили сразу две «материнки» для AMD Llano:
  • ASUS F1A75-I Deluxe (AMD A75, Mini-ITX, UEFI Setup 0502 от 23.11.2011);
  • MSI A75MA-G55 (AMD A75, Micro-ATX, UEFI Setup 7696v15 от 22.12.2011).
Во всех случаях оперативная память функционировала на частоте 1600 МГц с таймингами 9-9-9-24-1Т, технологии энергосбережения были активированы. Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, никакие другие оптимизации не выполнялись. Из драйверов был установлен AMD Catalyst 12.1 от 25.01.2012.

На всякий случай напомним нашу методику тестирования: каждый тест повторяется не менее трех раз, после чего рассчитывается средний результат. В случае значительного разброса показателей тесты повторяются до получения нормального значения. Перечень программного обеспечения не претерпел изменений:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Battleforge;
  • Tom Clancy's H.A.W.X. 2 benchmark.

Результаты тестирования

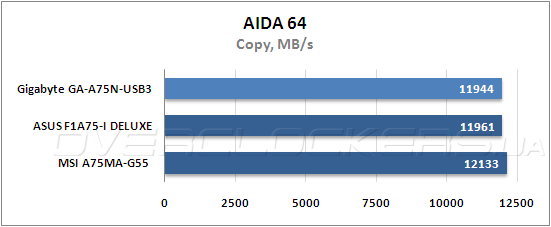

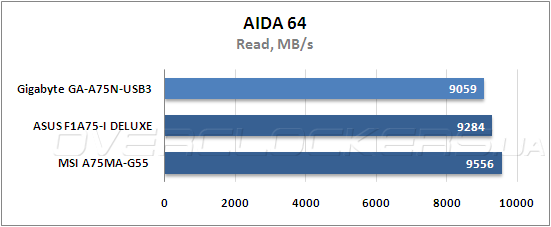

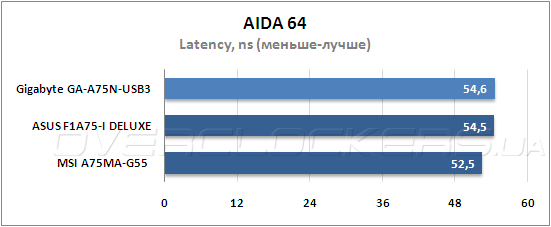

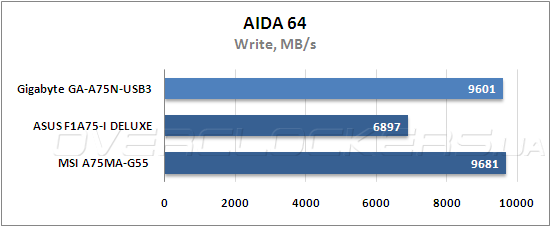

Сегодняшнее оценивание продуктивности системной платы Gigabyte открывает тестирование низкоуровневой производительности подсистемы оперативной памяти в Cache & Memory benchmark из состава информационно-диагностической утилиты AIDA64.

Тестирование Gigabyte GA-A75N-USB3

Тестирование Gigabyte GA-A75N-USB3

Тестирование Gigabyte GA-A75N-USB3

Тестирование Gigabyte GA-A75N-USB3

Результаты новинки в операциях чтения несколько ниже, чем у соперниц, в тесте записи продуктивность рассматриваемой платы находится на уровне продукта MSI, а при копировании все три конкурсантки показали равноценное быстродействие. Что касается латентности, то подсистема ОЗУ GA-A75N-USB3 продемонстрировала наибольшие задержки. Сложно делать прогнозы о производительности в прикладном ПО, исходя только из результатов низкоуровневых тестов модулей памяти. Посмотрим, как проявит себя новинка в реальных приложениях.

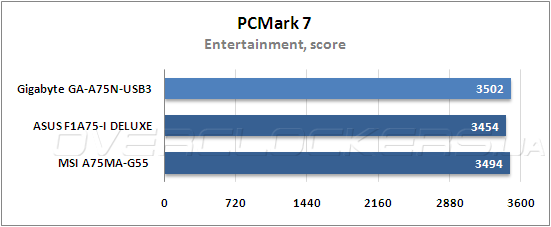

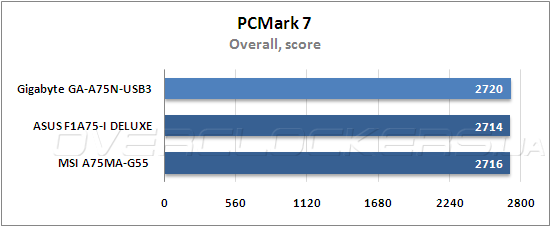

Показатели в полусинтетическом тестовом пакете Futuremark PCMark 7 позволяют оценить комплексное быстродействие системных плат в типичных повседневных задачах, таких как обработка мультимедиа, 3D-игры, работа в офисных приложениях и в сети Интернет.

Тестирование Gigabyte GA-A75N-USB3

В общем зачете «победила дружба», так как все три участницы тестирования показали удивительно однообразные результаты. Посмотрим, есть ли преимущества у Gigabyte при выполнении отдельных сценариев.

Тестирование Gigabyte GA-A75N-USB3

Тестирование Gigabyte GA-A75N-USB3

Тестирование Gigabyte GA-A75N-USB3

Тестирование Gigabyte GA-A75N-USB3

Как и следовало ожидать, производительность GA-A75N-USB3 во всех наборах тестовых приложений практически не отличается от соперниц, что говорит о качественной прошивке конкурсантки.

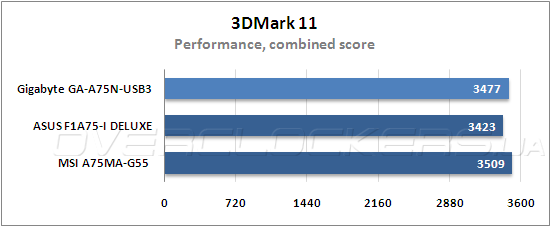

Результаты в программном продукте Futuremark 3DMark 11 позволяет с большой точностью спрогнозировать продуктивность системы в ресурсоемких современных играх. Использование API DX11 и NVIDIA PhysX для расчетов реалистичных физических эффектов создают серьезную загрузку на видеоподсистему и центральный процессор, поэтому мы используем встроенный профиль настроек Performance.

Тестирование Gigabyte GA-A75N-USB3

В общем зачете материнская плата Gigabyte GA-A75N-USB3 делит первое место с моделью MSI, но, в целом, показатели быстродействия очень близки. Очевидно, что в отдельных подтестах можно ожидать аналогичной расстановки сил.

Тестирование Gigabyte GA-A75N-USB3

Тестирование Gigabyte GA-A75N-USB3

Тестирование Gigabyte GA-A75N-USB3

Как и предполагалось, все три участницы продемонстрировали похоже результаты, так что потенциальным владельцам системной платы Gigabyte не о чем беспокоиться. Уровень быстродействия GA-A75N-USB3 соответствует лучшим моделям для процессоров AMD A-series.

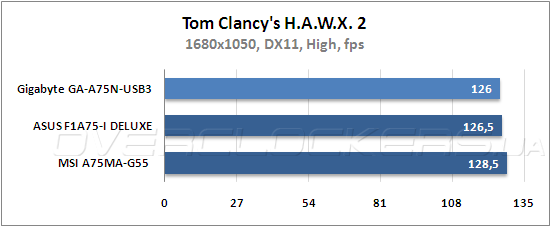

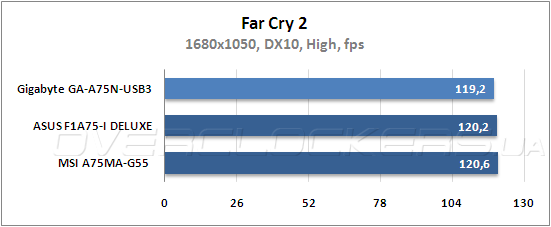

В завершении мы решили проверить продуктивность новинки в реальных 3D-играх, для этих целей был выполнен цикл тестов в шутере от первого лица FarCry 2, стратегии реального времени Battleforge и авиационном симуляторе Tom Clancy's H.A.W.X. 2. Эти приложения отличаются повышенным требованием к производительности центрального процессора, а потому отлично подходят для оценки быстродействия системных плат. Для того, чтобы видеокарта не стала фактором, сдерживающим частоту смены кадров, тестирование выполнялось при разрешении 1680х1050 и высоких, но не максимальных, настройках качества без использования полноэкранного сглаживания.

Тестирование Gigabyte GA-A75N-USB3

Тестирование Gigabyte GA-A75N-USB3

Тестирование Gigabyte GA-A75N-USB3

Разброс результатов не превышает пары FPS, что совершенно не существенно при общем уровне производительности порядка 100 кадров в секунду. В очередной раз новинка показала отличный уровень быстродействия.


Выводы

В процессе сегодняшнего обзора материнская плата Gigabyte GA-A75N-USB3 проявила себя с наилучшей стороны. Модель порадовала продуманным дизайном, долговечной элементной базой и высоким качеством изготовления. Все эти меры гарантирую продолжительную и бесперебойную работу в течение долгих лет службы. Возможности расширения платы обеспечиваются, в основном, за счет ресурсов системной логики AMD A75, которая обладает поддержкой интерфейсов SATA 6 Гбит/с и USB 3.0. Разгонный потенциал новинки приятно удивил, плата продемонстрировала отличный запас прочности при работе с одним из старших APU AMD A8-3850. Это стало возможно благодаря качественной подсистеме питания и продуманной прошивке, стабильность и качество которой вызывает неподдельное уважение. Также нам понравилась качество фирменного ПО EasyTune6 и Touch BIOS, которые предлагают дружественный интерфейс и позволяют настроить всех функции системной платы.

Конечно, для материнской платы Mini-ITX, ориентированной на применение в составе мультимедийных центров развлечений, крайне желательна поддержка стандартов беспроводных сетей, а также наличие дополнительных слотов расширения Mini PCI-E. Владельцы мониторов, которые не имеют цифровых видеовходов, не смогут использовать встроенное видеоядро, так как GA-A75N-USB3 не располагает разъемом D-Sub. Впрочем, все претензии, включая бедный комплект поставки, можно простить благодаря невысокой цене новинки — ценники на эту модель начинаются от 95 долларов. Таким образом, системная плата Gigabyte GA-A75N-USB3 обязательно найдет своего покупателя, который выбирает надежную и функциональную основу для мощного HTPC.

Gigabyte GA-A75N-USB3Выбор редакции: лучшее качество
