Маленькая, но удаленькая! Обзор и тестирование материнской платы ASUS F1A75-I Deluxe на наборе системной логики AMD A75

В последнее время дела AMD на рынке видеокарт идут в гору. Недавний анонс очередного поколения графических ускорителей — 28-нм Thaiti — вернули компании технологическое превосходство среди одночиповых продуктов высшей ценовой категории, по крайней мере, до анонса NVIDIA Kepler. Неплохо идут дела и в секторе среднебюджетных видеоакселераторов, где чипы Radeon HD 6-й серии предлагают отличное соотношение цены и производительности. На этом фоне несколько менее радужно выглядят успехи процессорного подразделения AMD. Как показал недавний обзор, новая микроархитектура Bulldozer возложенных надежд не оправдала, флагманская модель проигрывает конкурирующим решениям Intel. Что касается представителей линеек Athlon II и Phenom II, то их покупка все еще оправдана благодаря низкой стоимости, приемлемом уровне производительности и совместимости со старыми платами Socket AM2+/AM3. Но их дни сочтены и в скором времени они будут сняты с производства. В то же время, семейство гибридных процессоров, так называемых APU — Accelerated Processing Unit, продолжает завоевывать популярность. Идея совместить на полупроводниковом кристалле процессорные ядра и графический ускоритель оказалась весьма удачной. Сегодня гибридные процессоры AMD можно встретить в составе самых различных устройств: от недорогих нетбуков до настольных персональных компьютеров начального уровня. Но особенно интересны APU при построении так называемых HTPC — Home Theatre PC, или, по-нашему, «медиацентров». Концепция построения HTPC предъявляет повышенное требования к энергоэффективности и малым размерам платформы, но не требует высочайшей производительности. В этом случае AMD A-Series, которые имеют в своем составе от двух до четырех вычислительных ядер и мощный DX11-совсместимый графический акселератор, выглядят идеальными кандидатами в качестве основы медиацентра.

На сегодняшний ведущие производители комплектующих предлагают широчайший ассортимент системных для AMD A-Series, среди которых есть как модели бюджетного уровня, так и отлично оснащенные продукты среднего ценового диапазона. Отдельно следует отметить материнские платы, выполненные в форм-факторе Mini-ITX, идеально подходящие для создания энергоэффективных мультимедийных систем в компактных корпусах. Сегодня мы хотим познакомить вас именно с такой моделью — ASUS F1A75-I Deluxe. Как оказалось, эта миниатюрная плата обладает огромным возможностями. Какими именно — мы расскажем по ходу обзора, а пока предлагаем ознакомиться со спецификациями участницы сегодняшнего тестирования.

Модель ASUS F1A75-I Deluxe
Чипсет AMD A75 (FCH)
Процессорный разъем Socket FM1
Процессоры AMD APU A-Series, E2-Series
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866/, 32 Гбайт максимум
Слоты PCI-E 1x PCI Express 2.0 x16
Слоты PCI
Встроенное видеоядро (в процессор) Radeon HD 6530D/Radeon HD 6550D
Видеоразъемы DisplayPort, DVI-D, HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1
Порты USB 6x 2.0 (4 разъема на задней панели)
4х 3.0 (2 разъема на задней панели, AMD A75)
ATA-133
Serial ATA 4x SATA 6 Гбит/с (A75)
eSATA 1х eSATA 6 Гбит/с (A75)
RAID 0, 1, 10, JBOD (A75)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
Atheros AR9285 (Wi-Fi 802.11 b/g/n)
Atheros AR3011 (Bluetooth 3.0)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности AI Suite II, ASUS TurboV, BT GO 3.0!, DIGI+ VRM, MemOK!, Wireless on board

Кроме малых размеров ASUS F1A75-I Deluxe отличается развитой поддержкой технологий беспроводного доступа, а в остальном функциональность и возможности расширения платы практически не отличаются от многих полноразмерных моделей. Особенности дизайна мы рассмотрим немного позже, а пока перейдем к комплекту поставки.


Комплект поставки

Материнская плата ASUS F1A75-I Deluxe поставляется в небольшой красочной картонной коробке. Тема оформления упаковки разительно отличается от остальных продуктов компании. Зеркальный шар, который можно встретить в дискоклубах, намекает на мультимедийную природу участницы тестирования.

ASUS F1A75-I Deluxe

Кроме наименования модели на лицевой стороне можно заметить надпись MiniMax Home Entertainment Center, которую в вольном переводе можно трактовать как «Маленький домашний развлекательный центр с большими возможностями». Именно эта фраза и отражает основную область применения ASUS F1A75-I Deluxe — мощные компактные НТРС. Впрочем, никто не запрещает построить на её основе энергоэффективную офисную рабочую станцию. Кроме прочего, фронтальная крышка упаковки содержит логотипы, благодаря которым мы узнаем о поддержке платой высокоскоростных интерфейсов USB 3.0 и SATA 6 Гбит/с, беспроводных стандартов Bluetooth и IEEE 802.11n, а также применении цифрового преобразователя напряжения DIGI+ VRM. Зачем спрашивается, на системной плате формата Mini-ITX такая продвинутая подсистема питания? Все очень просто: высококачественный VRM не только обеспечивает разгонный потенциал, но и повышает энергоэффективность платформы в целом.

На обратную сторону коробки нанесена краткая спецификация F1A75-I Deluxe и приводится расширенное описание фирменной технологии DIGI+ VRM.

ASUS F1A75-I Deluxe

Напомним, что большинство системных плат ASUS среднего и верхнего ценовых диапазонов оснащаются продвинутым преобразователем напряжения с цифровым управлением, за работу которого отвечает пара контроллеров — EPU и TPU. Чип EPU, или Energy Processing Unit, обеспечивает расширенные возможности энергосбережения, в то время как TPU (TurboV Processing Unit) служит для управления и контроля процессом разгона.

Набор аксессуаров ASUS F1A75-I Deluxe включает:
  • заглушку на заднюю панель I/O Shield;
  • два кабелей SATA 6 Гбит/с;
  • пару WiFi-антенн;
  • пульт дистанционного управления;
  • USB-применик пульта дистанционного управления;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • буклет по быстрой сборке системе.
ASUS F1A75-I Deluxe

Из необычных принадлежностей можно отметить наличие антенн Wi-Fi и пульта дистанционного управления. Антенны можно зафиксировать на металлической поверхности благодаря магнитным «липучками». В случае если места для установки антенн не найдется, отчаиваться не стоит, так как можно использовать любые Wi-Fi антенны с разъемом RP-SMA.

Пульт дистанционного управления, поставляемый в комплекте с ASUS F1A75-I Deluxe, заслуживает отдельного внимания. Для его работы в среде MS Windows 7 не требуется установка дополнительного ПО или драйверов. USB-приёмник пульта определяется в системе как обычное HID-устройство.

ASUS F1A75-I Deluxe

Кроме стандартных функций, таких как регулировка громкости, управление воспроизведением, переключение между окнами и переход в полноэкранный режим, это замечательное устройство содержит полноценную QWERTY-клавиатуру.

ASUS F1A75-I Deluxe

С её помощью можно вводить адреса в браузере, листать электронную почту — и все это, не вставая с дивана! Конечно, набирать большие объемы текста при помощи пульта не совсем удобно, да и кириллические символы на клавиатуре отсутствуют. В любом случае, этот аксессуар будет чрезвычайно полезным тем, кто собирается использовать системную плату ASUS F1A75-I Deluxe в качестве основы для мультимедийного центра цифровых развлечений.


Дизайн

Материнская плата ASUS F1A75-I Deluxe выполнена в формате Mini-ITX, размеры PCB составляют всего 170 х 170 мм, из-за чего дизайн участницы сегодняшнего обзора обладает рядом принципиальных особенностей. Минимальная площадь печатной платы диктует непривычную компоновку, которая, увы, не лишена пары недостатков. Главный из них — размещение процессорного разъема в непосредственной близости от слота PCI Express 2.0 x16.

ASUS F1A75-I Deluxe

Такая конфигурация затрудняют установку массивных систем охлаждения при наличии графического ускорителя или карты расширения. Обойти данное ограничение можно за счет компактных процессорных кулеров, наподобие «боксового», или же отказаться от использования порта PCI Express 2.0 x16 и ограничиться интегрированным в APU видеоядром. В остальном, существенных замечаний к дизайну ASUS F1A75-I Deluxe у нас не нашлось, несмотря на чрезвычайную плотность монтажа, процесс сборки и последующая эксплуатация материнской платы оказались вполне удобными.

ASUS F1A75-I Deluxe

Одной из особенностей дизайна данной модели стало размещения части компонентов цепей электропитания и контроллера ввода-вывода на обратной стороне печатной платы.

ASUS F1A75-I Deluxe

В основе материнской платы лежит набор системной логики AMD A75, который предназначен для работы с гибридными процессорами APU A-Series и E2-series. ASUS F1A75-I Deluxe поддерживает любые процессоры Socket FM1 с тепловыделением до 100 ватт включительно. Два разъема DIMM стандарта DDR3 способны принять пару модулей PC3-14900 (1866 МГц) суммарным объемом до 32 Гбайт. Для вывода изображения от встроенного в APU графического ядра системная плата располагает полным набором цифровых видеовыходов: DisplayPort, DVI-D, HDMI. Увы, аналоговый монитор не удастся подключить даже через соответствующий переходник DVI-to-D-SUB. К услугам тех, кому производительности встроенного видеоускорителя покажется недостаточно, предназначен единственный разъем расширения PCI Express 2.0 x16. Возможности системной логики позволяют объединять ресурсы дискретной и встроенной видеокарт в конфигурацию AMD Dual Graphics.

Как вы уже поняли, ASUS F1A75-I Deluxe не имеет дополнительных слотов расширения PCI и PCI Express x1, зато предлагает один порт mini-PCI Express, в который можно установить любую плату расширения половинной длины. По-умолчанию, этот разъем занят WLAN-картой AzureWave AR5B95, в основе которой лежит чипсет Atheros AR9285, обеспечивающий поддержку стандартов IEEE 802.11b, 802.11g и облегченную версию 802.11n на скорости до 150 Мбит/с. Кроме поддержки Wi-Fi участница сегодняшнего тестирования может похвастаться наличием дополнительного контроллера Bluetooth 2.1/3.0. Кроме беспроводных сетевых интерфейсов, материнская плата имеет обычный разъем RJ-45, за работу гигабитной локальной сети отвечает чип Realtek RTL8111E. Аудиоподсистема основана на высококачественном HD-аудиокодеке Realtek ALC892, обеспечивающим вывод звука в формате 7.1. Для подсоединения цифрового ресивера имеется оптический порт S/PDIF.

Для подключения дисковых накопителей ASUS F1A75-I Deluxe предлагает четыре внутренних разъема SATA 6 Гбит/с и один eSATA 6 Гбит/с, который выведен на заднюю панель. Все они обслуживаются набором системной логики AMD A75, имеется поддержка массивов RAID уровней 0, 1, 10 и JBOD. Периферию можно подключить при помощи шести портов USB 2.0 и четырех USB 3.0, причем работа последних обеспечивается средствами чипсета. Материнская плата лишена поддержки устаревающих интерфейсов, таких как АТА-133, FDD, COM и LPT. Отметим наличие кнопки MemOK!, позволяющей выполнить загрузку даже в случае установки неработоспособных параметров ОЗУ. Однако удобство её расположения оставляет желать лучшего, доступ к ней перекрывают защелки модулей памяти.

На задней панели ASUS F1A75-I Deluxe можно увидеть:
  • комбинированный PS/2;
  • четыре порта USB 3.0 и пару USB 2.0;
  • один eSATA 6 Гбит/с;
  • сетевой порт RJ-45;
  • адаптер Bluetooth;
  • два разъема RP-SMA для подключения антенн Wi-Fi;
  • три аналоговых аудиовыходов и оптический S/PDIF;
  • видеоразъемы DisplayPort, DVI-D и HDMI
  • кнопка Clear_CMOS.
ASUS F1A75-I Deluxe

Расположение портов достаточно удобно, а набор интерфейсов ничуть не уступает старшим моделям. Несколько непривычно, как для компактной мультимедийной платы, смотрится кнопка сброса параметров прошивки. Очевидно, разработчики снабдили данную модель возможностями разгона.

Подсистема электропитания материнской платы ASUS F1A75-I Deluxe поддерживает установку любых APU A-Series с TDP до 100 Вт. Дополнительное питание подводится при помощи четырехконтактного разъема. VRM процессора выполнен по шестиканальной схеме, где четыре фазы питают вычислительные ядра, а две оставшиеся — встроенный северный мост и контроллер ОЗУ. Преобразователь напряжения управляется ШИМ-контроллером EPU ASP1000C-A42, который поддерживает динамическое управление количеством активных фаз, прецизионную установку напряжений и позволяет управлять частотой переключения MOSFET — все как у полноразмерных моделей.

ASUS F1A75-I Deluxe

Как мы уже упоминали, часть компонентов подсистемы электропитания перенесены на обратную сторону печатной платы. Силовые элементы VRM охлаждаются радиатором, который отводит тепло и от единственной микросхемы набора системной логики.

ASUS F1A75-I Deluxe

Системная плата ASUS F1A75-I Deluxe оснащается всего двумя разъемами для подключения вентиляторов, зато оба четырехконтактные и поддерживают управление скоростью вращения методом ШИМ. На наш взгляд двух «вертушек» вполне достаточно для системы формата Mini-ITX, которые, несмотря на применение энергоэффективных комплектующих, часто собираются в компактных корпусах малого объема и требуют тщательного подхода к организации охлаждения.

Таким образом, дизайн ASUS F1A75-I Deluxe получился вполне удачным, как для такой компактной модели. Нельзя не отметить отличные возможности расширения, наличие беспроводных сетевых интерфейсов и качественный узел подсистемы электропитания. В то же время, ограниченная совместимость с массивными системами охлаждение при установленном дискретном видеоакселераторе вряд ли можно считать критическим замечанием, ведь плата рассчитана, в первую очередь, на применение в составе HTPC, где мощности встроенного в APU графического ускорителя более чем достаточно.

UEFI Setup

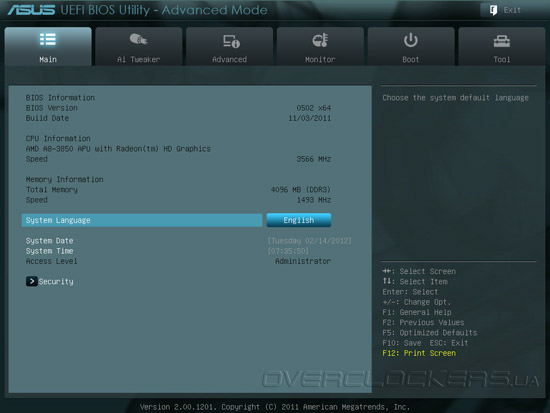

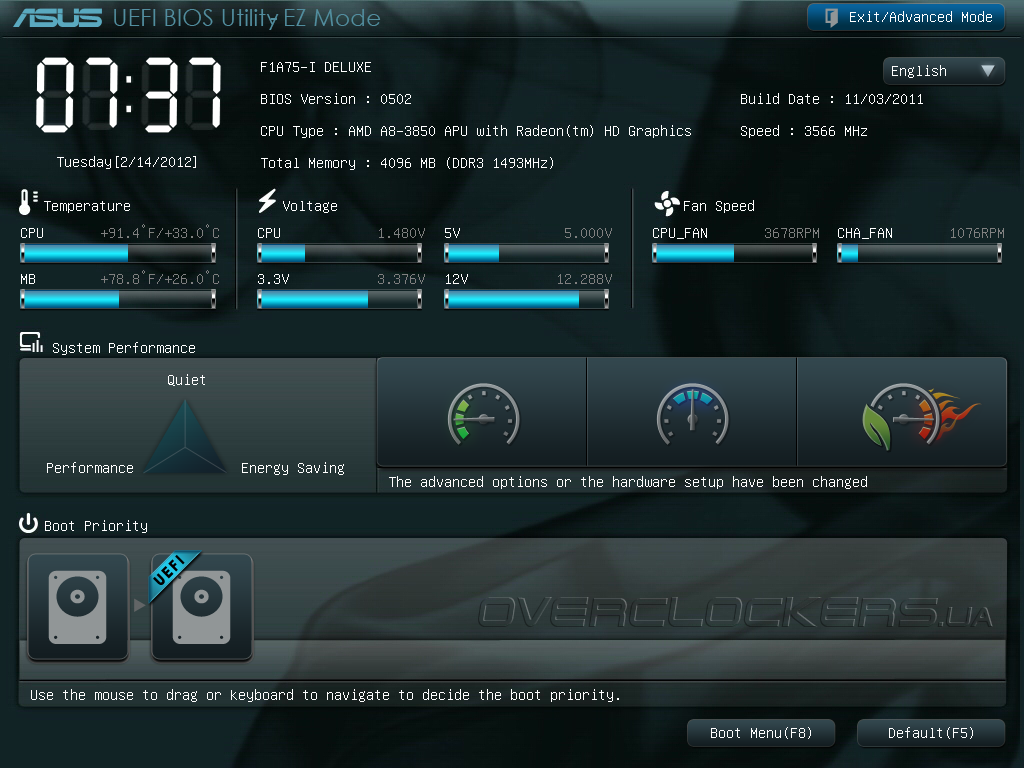

Как и большинство современных системных плат ASUS F1A75-I Deluxe в качестве прошивки использует UEFI — Unified Extensible Firmware Interface, который, в сравнении с традиционным BIOS, предлагает куда большие возможности расширения. Материнские платы ASUS в своих UEFI Setup используют микрокод AMI, графический интерфейс которого значительно переработан, а функциональность существенно расширена благодаря ряду фирменных особенностей. Одна из них — режим EZ-Mode, в котором отображается текущие дата и время, характеристики основных компонентов системы и показания датчиков аппаратного мониторинга. Здесь же можно выбрать загрузочный накопитель и задать предустановленный профиль быстродействия. Доступно изменение языка отображения меню, но русского в списке поддерживаемых, увы, нет.

UEFI Setup ASUS F1A75-I Deluxe

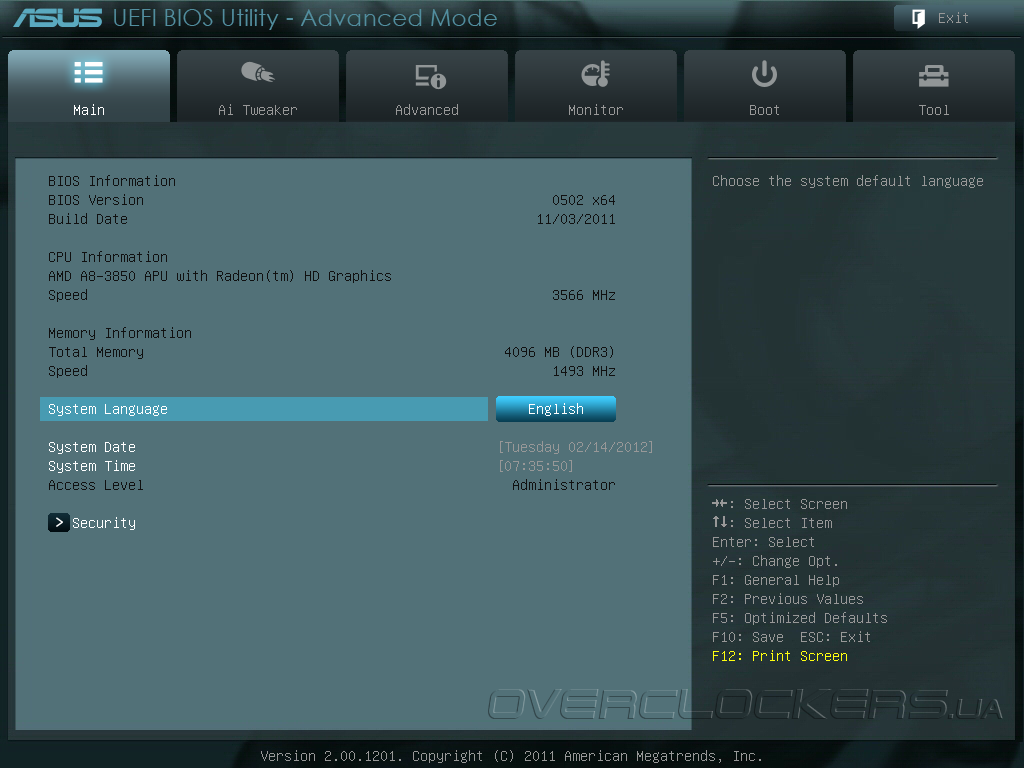

Как мы уже отмечали, добавь программисты ASUS в EZ-Mode возможность установки даты и времени — большинство пользователей могли бы ограничиться использованием только этого режима. Впрочем, все самые интересные параметры доступны в режиме Advanced Mode. Раздел Main выводит краткую системную информацию, позволяет задать параметры безопасности и установить время и дату.

UEFI Setup ASUS F1A75-I Deluxe

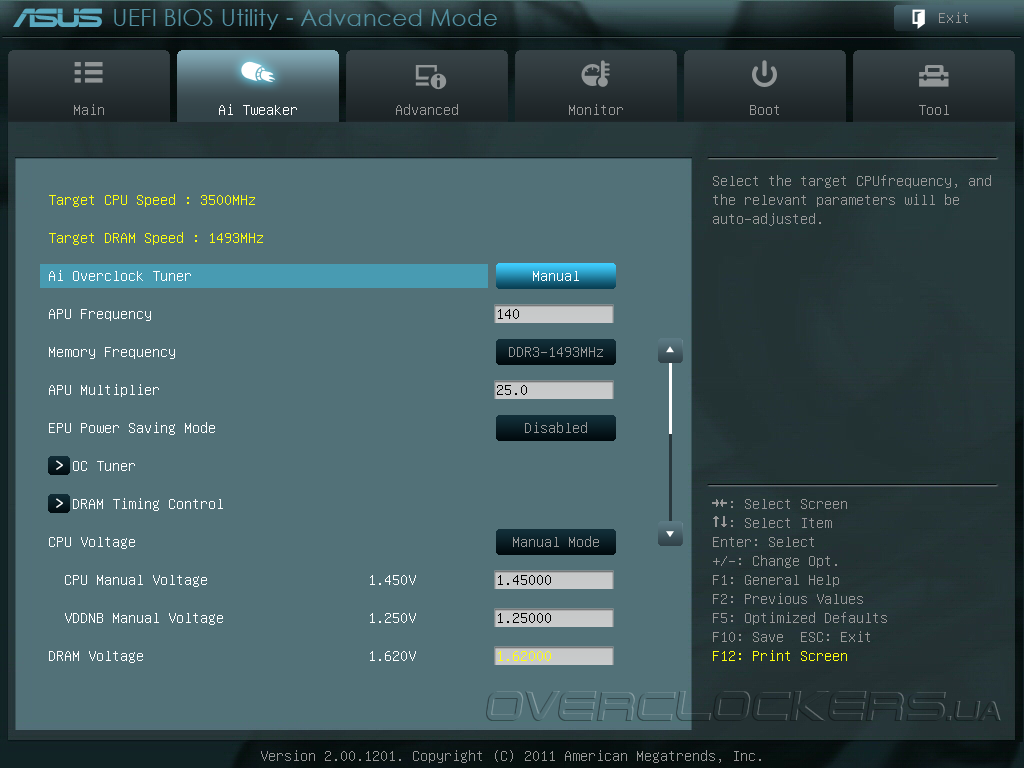

Все настройки, связанные с разгоном и управлением быстродействием содержатся в меню AI Tweaker. Именно здесь можно установить тактовую частоту опорного генератора, задать коэффициенты умножения для вычислительных ядер и модулей ОЗУ. Опция OC Tuner активирует функцию автоматического разгона, работу которой мы обязательно проверим, а включение режима EPU Power Saving mode задействует дополнительные механизмы энергосбережения. Значительная часть меню занята управлением подсистемой питания DIGI+ VRM.

UEFI Setup ASUS F1A75-I Deluxe

UEFI Setup ASUS F1A75-I Deluxe

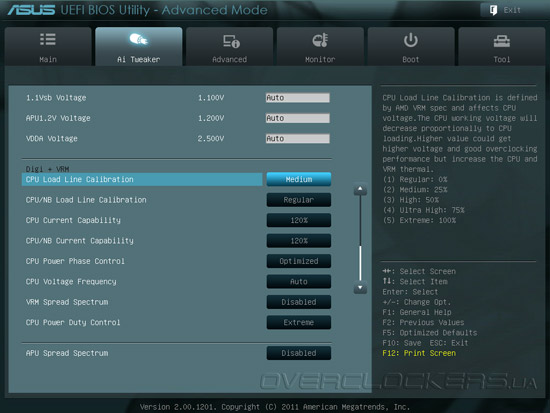

Прошивка ASUS F1A75-I Deluxe позволяет управлять семью напряжениями питания на всех основных узлах материнской платы. Перечень напряжений, их диапазон и шаг изменения показаны в таблице.

Параметр Диапазон регулировки, В Шаг, В
CPU Offset Voltage –0,5…+0,5 0,003125
VDDNB Offset Voltage –0,5…+0,5 0,003125
CPU Manual Voltage 0,8—1,7 0,003125
VDDNB Manual Voltage 0,8—1,55 0,003125
DRAM Voltage 1,35—2,3 0,01
SB 1.1V Voltage 1,1—1,4 0,01
1.1Vsb Voltage 1,1—1,2 0,1
APU1.2V Voltage 1,2—1,8 0,01
VDDA Voltage 2,5—2,8 0,1

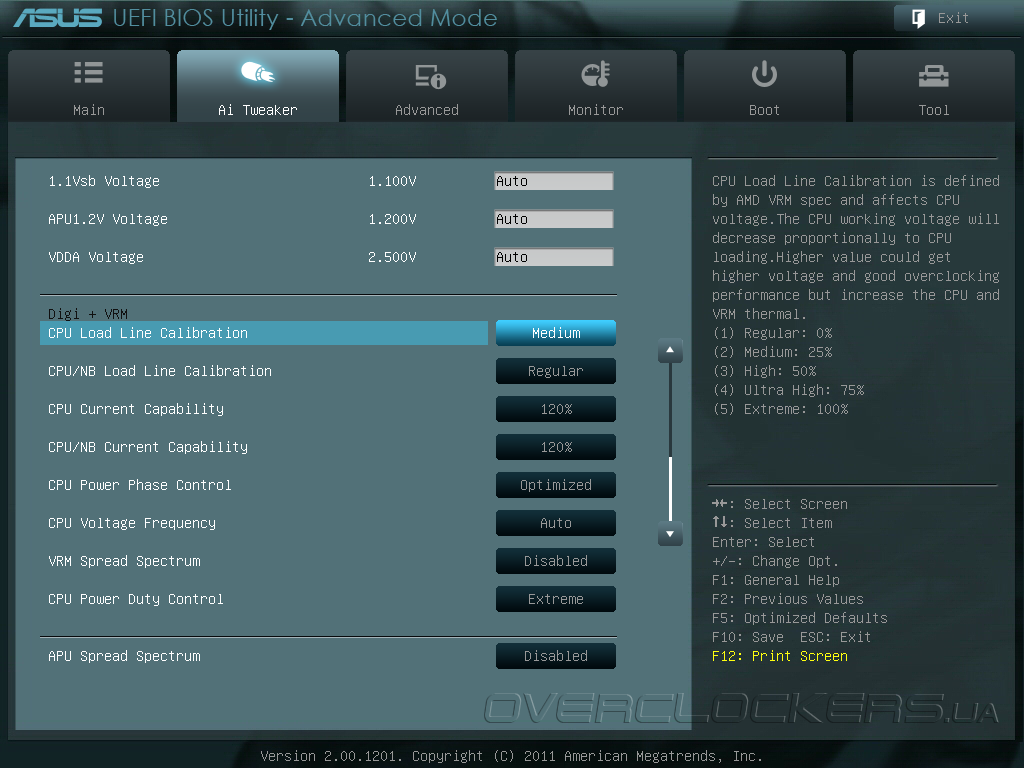

Крое управления напряжениями UEFI Setup располагает такими возможностями, как ступенчатая регулировка Load Line Calibration для вычислительных ядер и встроенного северного моста, управление частотой переключения силовыми элементами CPU Voltage Frequency, контроль режима переключения фаз CPU Power Phase Control и даже защитой от перенапряжения CPU(CPU/NB) Current Capability. Таким образом, прошивка этой платы формата Mini-ITX предлагает возможности разгона, сравнимые со старшей моделью ASUS F1A75-V Pro. Что же, мы обязательно проверим разгонный потенциал участницы сегодняшнего тестирования, а пока продолжим изучение UEFI Setup. Подраздел DRAM Timing Control, как следует из названия, позволяет изменять задержи оперативной памяти.

UEFI Setup ASUS F1A75-I Deluxe

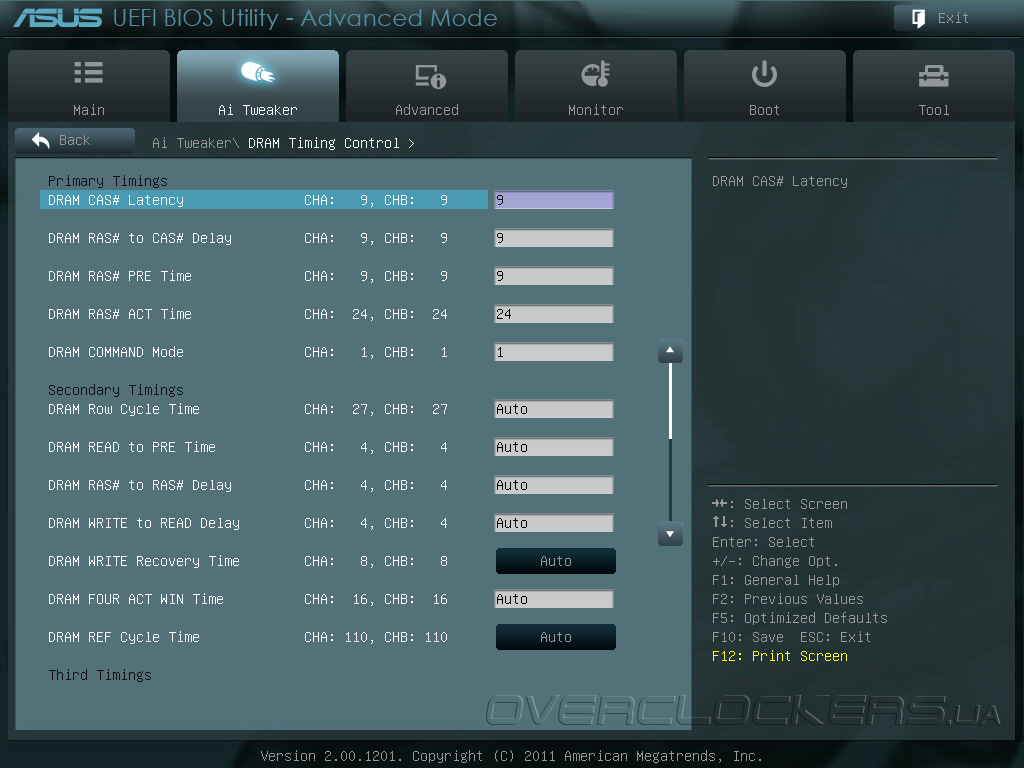

Перечню изменяемых таймингов позавидуют иные модели, ориентированные на разгон, так что пользователь сможет настроить любые модули ОЗУ на максимальное быстродействие.

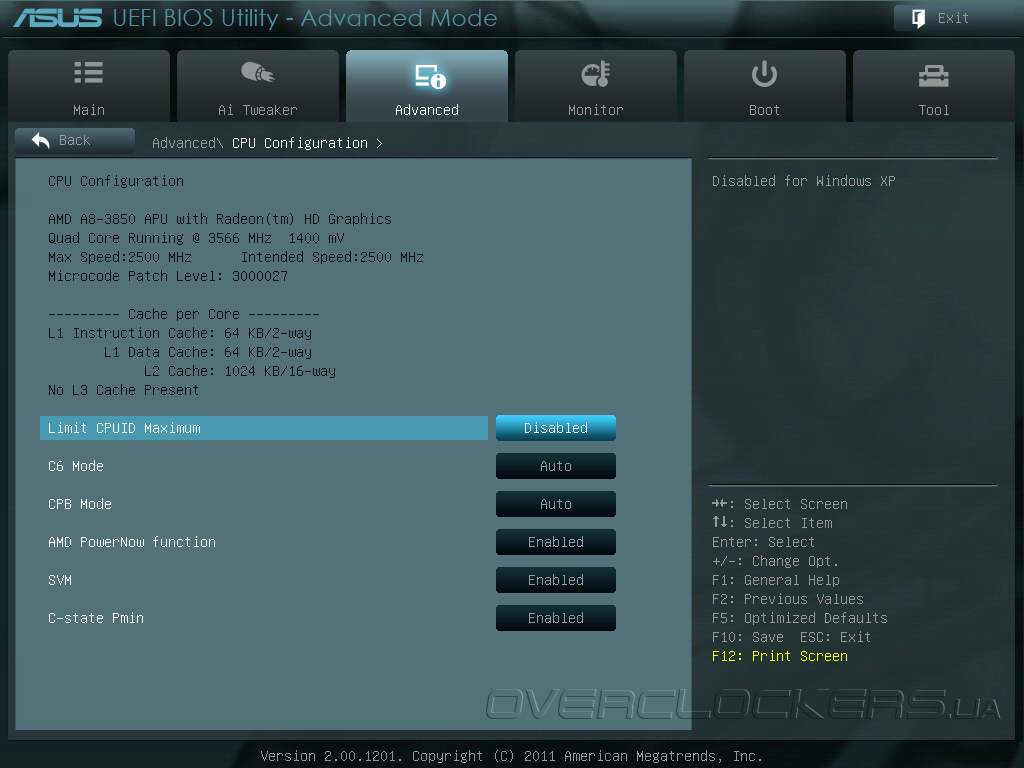

Меню Advanced содержит множество параметров, касающихся работы процессора и набора системной логики, режима графической и дисковой подсистем, а также управление встроенными дополнительными контроллерами. Например, подменю CPU Configuration отвечает за опции энергосбережения APU и активацию аппаратной виртуализации.

UEFI Setup ASUS F1A75-I Deluxe

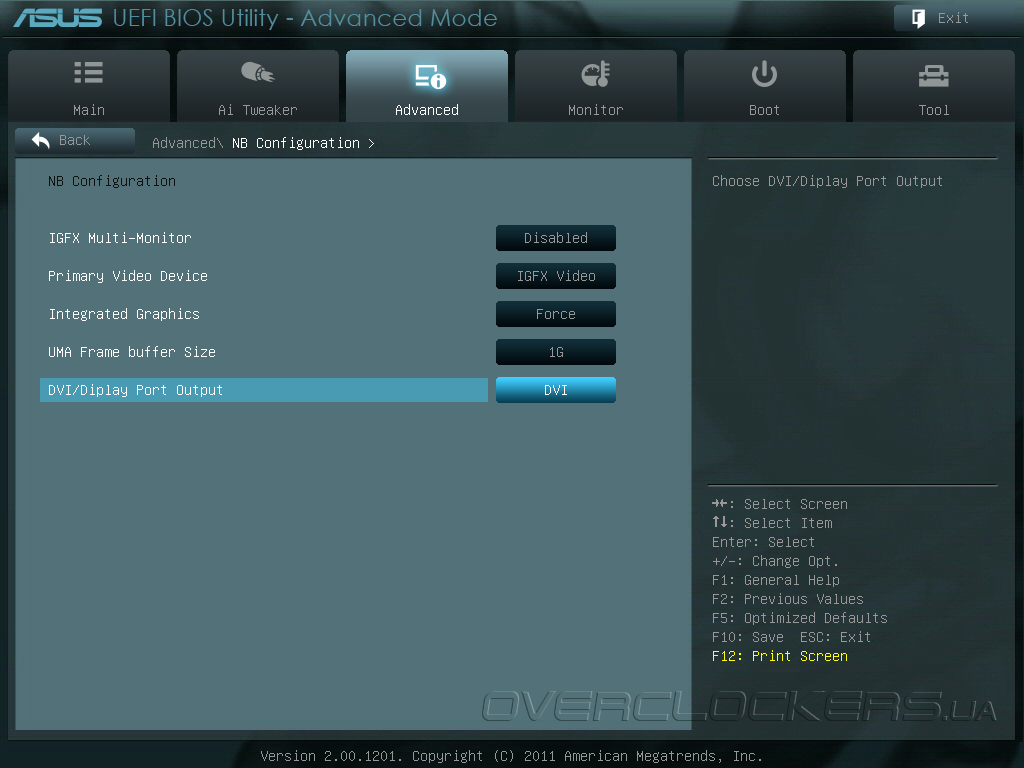

Следующий важный подпункт меню Advanced — NB Configuration, где задаются параметры видеоподсистемы, порядок инициализации графических ускорителей. Здесь можно активировать Dual Graphics, задать объем видеобуфера и режим вывода изображения.

UEFI Setup ASUS F1A75-I Deluxe

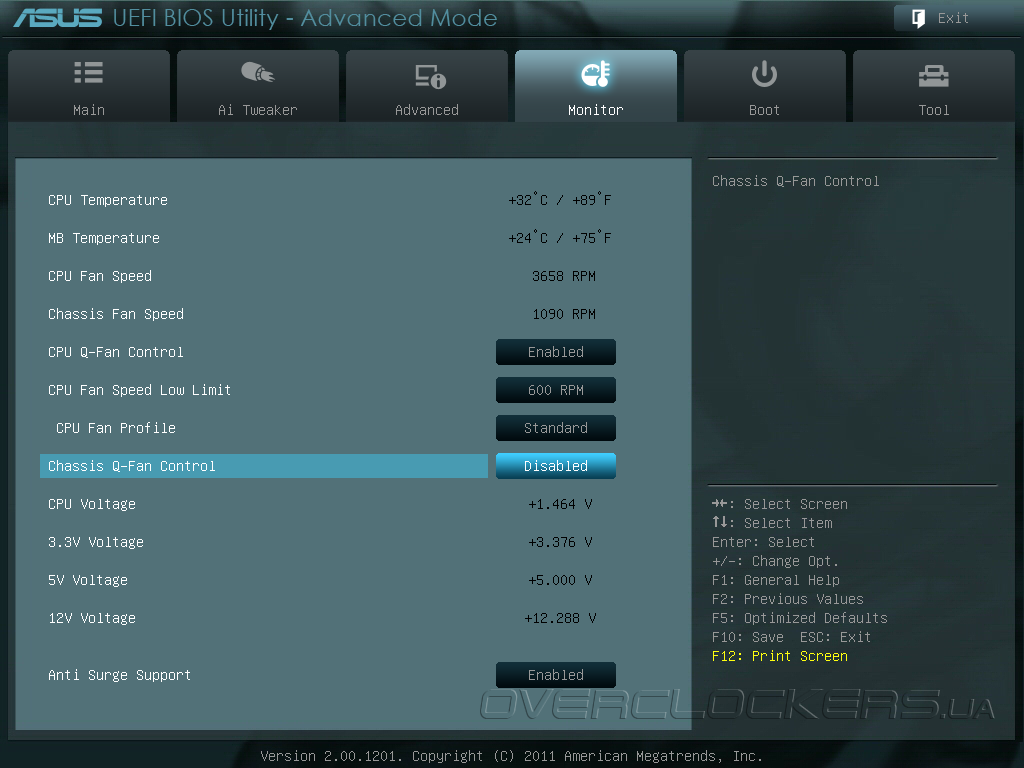

Раздел системного мониторинга Monitor содержит все необходимое для контроля состояния системы. Отображаются значения двух температур и четырех основных напряжений — на вычислительных ядрах и шинах +3,3 В, +5 В и +12 В. Для обоих вентиляторов контролируются текущие скорости вращение, также можно выбрать один из предустановленных режимов работы или задать профиль управления оборотами в зависимости от температуры.

UEFI Setup ASUS F1A75-I Deluxe

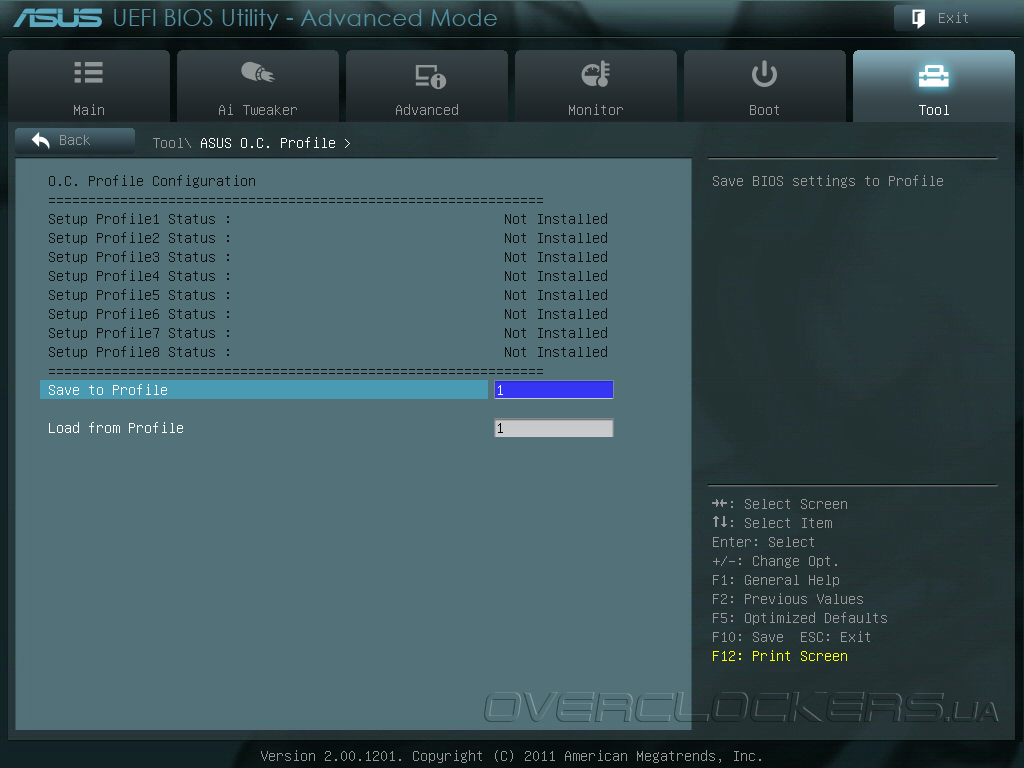

Как и полагается современной плате, подменю ASUS O.C. Profile позволяет сохранить до восьми профилей настроек, а встроенная утилита ASUS EZ Flash Utility предназначена для резервного копирования и обновление микрокода UEFI.

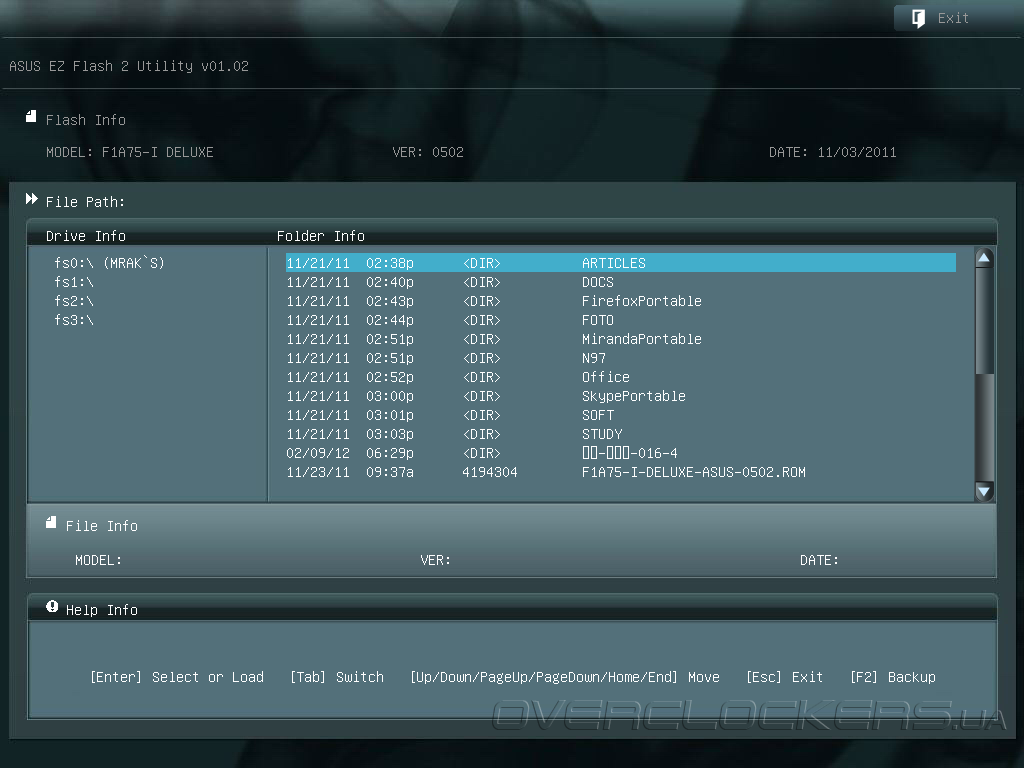

UEFI Setup ASUS F1A75-I Deluxe

UEFI Setup ASUS F1A75-I Deluxe

Как видите, прошивка участницы сегодняшнего обзора ничуть не ограничена в функциональности, даже в сравнении со старшими полноразмерными моделями. Стабильность и удобство работы UEFI Setup ASUS F1A75-I Deluxe находятся на самом высоком уровне, а наличие опций, отвечающих за разгон, откровенно говоря, удивляет. Неужели эта малышка способна полноценно разгонять капризные AMD APU? Мы обязательно дадим ответ на этот вопрос, а пока рассмотрим фирменно программное обеспечение, предлагаемое в комплекте с материнской платой.


Комплектное ПО

Как и большинство системных плат ASUS, F1A75-I Deluxe поставляется вместе с комплектом полезного программного обеспечения для MS Windows, среди которого наибольший интерес представляет AI Suite II. Это ПО состоит из набора отдельных утилит, выполняющих различные функции, но объединенных единым стилем оформления. В состав AI Suite II входят модули TurboV EVO, DIGI+ VRM, EPU, FAN Expert, ProbeII и Sensor Recorder.

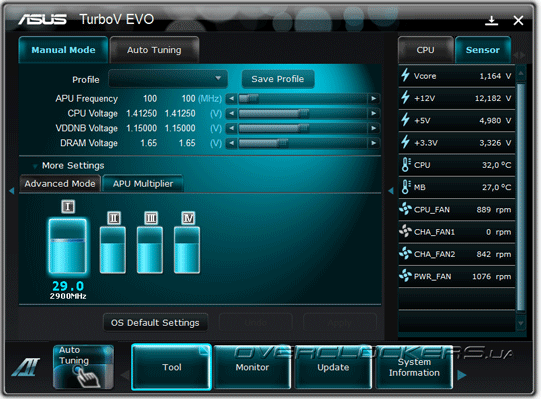

ASUS AI Suite II

Особенностями работы каждого из модулей были подробно описаны в процессе обзора системной платы ASUS F1A75-V Pro, поэтому мы не будет повторяться, а лишь отметим, что удобство использования и функциональность ASUS AI Suite II не вызывает никаких нареканий, а само ПО настоятельно рекомендуется для использования. Конечно, можно посетовать на отсутствие регулировок частоты и таймингов ОЗУ, но это уже придирки а не недостатки. А посему, перейдем к исследованию разгона.

Разгонный потенциал

Как ни крути, от моделей Mini-ITX глупо требовать значительного разгонного потенциала в силу их особого позиционирования. Для компактных мультимедийных систем важнее тишина и энергоэффективность, чем возможности форсирования быстродействия. Тем не менее, мы решили проверить разгонный потенциал ASUS F1A75-I Deluxe, не взирая на её малые размеры. Отличительной особенностью этого процесса стало использование «боксового» кулера, поставляемого в комплекте с AMD A-3850. Мы пошли на такой шаг из-за того, что конфигурация разъемов системной платы не позволила установить наш штатный Zalman CNPS10X Flex.

ASUS F1A75-I Deluxe

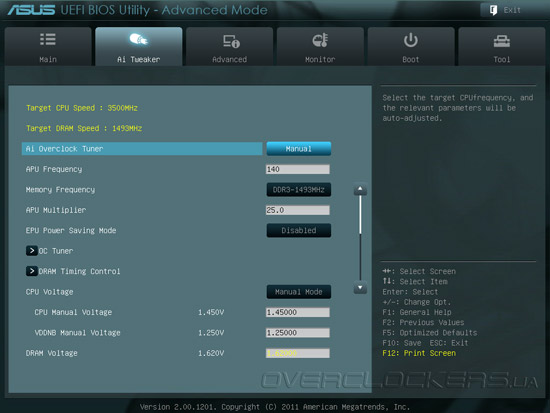

Первым делом мы приступили к проверке потенциала увеличения базовой частоты и тут же столкнулись с необъяснимой проблемой. Еще бы, плата стартовала, но отказывалась загружать операционную систему при повышении частоты даже на 5 МГц. После многочисленных попыток, методом «проб и ошибок», было установлено, что виною всему стал… режим AHCI, в котором работал дисковый накопитель. После установки режима IDE проблемы исчезли, а эксперименты были продолжены. При использовании внешнего графического акселератора и установке множителя 20 на процессорных ядрах частота тактового генератора была увеличена до 145 МГц.

Разгон ASUS F1A75-I Deluxe

Максимальный разгон нашего тестового APU AMD A-3850 составил солидные 3500 МГц, что можно назвать неплохим результатом, особенно с учетом использования «боксового» кулера. Последний работал на пределе своих возможностей, вентилятор раскручивался до 3600 об/мин, издавая при этом значительный шум. Зато все тесты, включая 15-минутный прогрев в LinX, были пройдены без ошибок.

Разгон ASUS F1A75-I Deluxe

Для достижения 3500 МГц нам пришлось увеличить напряжение на вычислительных ядрах до 1,45 В, а встроенный северный мост работал при 1,25 В. Благодаря работе функции Load Line Calibration питание процессора оставалось стабильным даже под нагрузкой. Кроме того, множитель APU был вручную уменьшен до 25, а модули ОЗУ работали на частоте 1494 МГц с задержками 9-9-9-24-1Т. Следствием этого стало отключение функций энергосбережения, частота и напряжение на процессоре не понижались даже в моменты простоя. Мы сознательно выбрали такой режим, стараясь удержать значение базовой частоты на 140 МГц, чтобы обеспечить максимальный разгон встроенного графического ядра.

После переключения в режим интегрированного видеоакселератора разгонный потенциал вычислительных ядер ничуть не уменьшился, а после увеличения напряжения APU1.2V до 1,25 В, система оставалась абсолютно стабильной при частоте встроенного графического адаптера 840 МГц, что на целых 240 МГц выше номинала.

Разгон ASUS F1A75-I Deluxe

Увы, прошивка ASUS F1A75-I Deluxe не позволила установить 1866 МГц для ОЗУ с опорной частотой 140 МГц, так как это приводило к зависанию в ресурсоемких графических приложениях. В итоге пришлось довольствоваться уменьшением задержек до 8-8-8-20-1Т при 1494 МГц.

Напоследок мы проверили эффективность функции автоматического OC Tuner, следствием работы которой стало увеличение базовой частоты до 105 МГц. Логично ожидать сопоставимый прирост быстродействия, но разница столь мала, что не будет заметна невооруженным глазом, а потому автоматический разгон можно считать малоэффективным.

В целом, мы были приятно удивлены запасом прочности ASUS F1A75-I Deluxe, которая продемонстрировала результаты разгона, достойные полноразмерных моделей. Конечно, не стоит чрезмерно увлекаться во время экспериментов по овреклокингу, все-таки маленький радиатор на силовых элементах, четырехконтактный разъем дополнительного питания и не самый мощный VRM никак не способствуют длительной эксплуатации платы в режиме разгона.


Тестовый стенд

Для исследования быстродействия материнской платы ASUS F1A75-I Deluxe был собран стенд следующей конфигурации:
  • процессор: AMD A8-3850 (2900 МГц);
  • кулер: «боксовый» AMD;
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: AMD Radeon HD 6950 2 GB (800/5000 МГц);
  • жесткий диск: WD VelociRaptor WD1500HLHX (150 ГБ, 10000 об/мин, 32 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Для определения эталонного уровня производительности была выбрана системная плата MSI A75MA-G55, которая неплохо зарекомендовала себя благодаря хорошему уровню разгона и высокому быстродействию. Перед началом тестов мы обновили микрокоды UEFI участниц сегодняшнего обзора, ASUS F1A75-I Deluxe работала с прошивкой 0502 от 23.11.2011, а для MSI A75MA-G55 была установлен UEFI 7696v15 от 22.12.2011. Оперативная память работала на частоте 1600 МГц с таймингами 9-9-9-24-1Т, все технологии энергосбережения были активированы. Тестовый стенд функционировал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Из драйверов был установлен AMD Catalyst 12.1 от 25.01.2012.

Для тестирования производительности мы применили хорошо отработанную методику, при которой каждый тест повторяется не менее трех раз, после чего рассчитывается средний результат. Перечень программного обеспечения приведен ниже:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Battleforge;
  • Tom Clancy's H.A.W.X. 2 benchmark.

Результаты тестирования

Результаты встроенного теста пропускной способности ОЗУ информационно-диагностического приложения AIDA64 дают весьма точную картину о низкоуровневой производительности подсистемы оперативной памяти.

Тестирование ASUS F1A75-I Deluxe

Тестирование ASUS F1A75-I Deluxe

Тестирование ASUS F1A75-I Deluxe

Тестирование ASUS F1A75-I Deluxe

С текущей версии прошивки ASUS F1A75-I Deluxe несколько отстает от соперницы по скорости низкоуровневых операций с ОЗУ. Заметное преимущество MSI A75MA-G55 в тестах чтения, очевидно, вызвано ошибками программного кода бенчмарка, так как подобных результатов мы не встречали ни у одной платы для AMD APU A-Series.

Результаты в синтетическом тестовом пакете Futuremark PCMark 7 позволяют оценить комплексное быстродействие систем в типичных прикладных задачах, таких как работа в сети Интернет, обработка мультимедйиных файлов, редактирование текста и 3D-игры.

Тестирование ASUS F1A75-I Deluxe

Общий балл обеих конкурсанток совпадает, что говорит об одинаковом уровне продуктивности при повседневной работе. Посмотрим на результаты отдельных тестовых сценариев.

Тестирование ASUS F1A75-I Deluxe

Тестирование ASUS F1A75-I Deluxe

Тестирование ASUS F1A75-I Deluxe

Тестирование ASUS F1A75-I Deluxe

Во всех группах тестов результаты платы ASUS F1A75-I Deluxe практически соответствуют показателям конкурентки. Разница, если она и есть, легко укладывается в погрешности измерения.

Графический бенчмарк Futuremark 3DMark 11 дает весьма точную интегральную оценку быстродействия системы в современных 3D-играх, которые используют API DX11 и PhysX для расчета реалистичных физических моделей. Заметим, что во время тестов мы использовали достаточно мощный дискретный видеоакселератор Radeon HD 6950 2 GB. Для уменьшения влияния графического ускорителя на результаты мы использовали профиль настроек Performance.

Тестирование ASUS F1A75-I Deluxe

В общем зачете небольшое преимущество достается MSI A75MA-G55, хотя плата ASUS практически не отстает. Чтобы определить причину такой расстановки сил оценим результаты в каждом группе тестов.

Тестирование ASUS F1A75-I Deluxe

Тестирование ASUS F1A75-I Deluxe

Тестирование ASUS F1A75-I Deluxe

В графическом подтесте лидирует ASUS F1A75-I Deluxe, а в тестах Physics и Combined, где интенсивно используются вычислительные ресурсы процессора, лучшие результаты у MSI A75MA-G55. Разница чрезвычайно мала, и, скорее всего, может быть нивелирована с очередным обновлением прошивок.

Завершает исследование производительности тестирование в 3D-играх. На сей раз, мы выбрали игровые проекты, обладающие максимальной процессорозависимостью: шутер от первого лица Far Cry 2, стратегию реального времени BattleForge и аркадный авиационный симулятор Tom Clancy's H.A.W.X. 2. Для минимизации зависимости результатов от продуктивности видеокарты тестирование проводилось при разрешении 1680х1050 с высокими, но не максимальными настройками качества изображения.

Тестирование ASUS F1A75-I Deluxe

Тестирование ASUS F1A75-I Deluxe

Тестирование ASUS F1A75-I Deluxe

В Far Cry 2 обе участницы показали абсолютно одинаковые показатели быстродействия, в то время как в BattleForge и Tom Clancy's H.A.W.X. 2 чуть большую частоту смены кадров обеспечила MSI A75MA-G55. Небольшое отставание ASUS F1A75-I Deluxe в двух из трех игровых тестов ничем, кроме как недоработками прошивки, не объяснить нельзя. Кроме того, с ростом детализации и увеличением экранного разрешения разница, скорее всего, сведется к нулю.


Выводы

Очевидно, что инженеры ASUS при разработке F1A75-I Deluxe постарались на славу. По своим характеристикам материнская плата, несмотря на свои малые размеры, ничуть не уступает полноразмерным моделям, а по отдельным показателям даже превосходит их. Наличие беспроводных сетевых интерфейсов, поддержка SATA 6 Гбит/с и USB 3.0, а также возможность вывода изображения от встроенного в APU графического ядра делают материнскую плату ASUS F1A75-I Deluxe отличной основой для универсального ПК начального уровня или мультимедийного центра развлечений. Не стоит забывать, что в комплект поставки входит отличный беспроводный пульт дистанционного управления, который пригодится при построении HTPC, а компактные размеры печатной платы позволяют использовать миниатюрные и экономичные корпуса формата Mini-ITX. При этом, участница сегодняшнего обзора обладает удобным и функциональным UEFI Setup, а разгонному потенциалу могут позавидовать иные полноразмерные системные платы.

Заметим, что использование форм-фактора Mini-ITX предопределило некоторые особенности дизайна, например, сложности с установкой габаритных кулеров при использовании дискретного графического акселератора, или отсутствие слотов расширения PIC-E x1 и PCI. Но, несмотря на эти мелочи, ASUS F1A75-I Deluxe может стать отличным выбором для тех, что ищет производительную и функциональную материнскую плату Socket FM1 для построения компактного и экономичного HTPC.

ASUS F1A75-I Deluxe Выбор редакции: лучший продукт

Некоторые вещи в этом мире созданы для разгона!
