G.Skill F3-12800CL6T-6GBTD

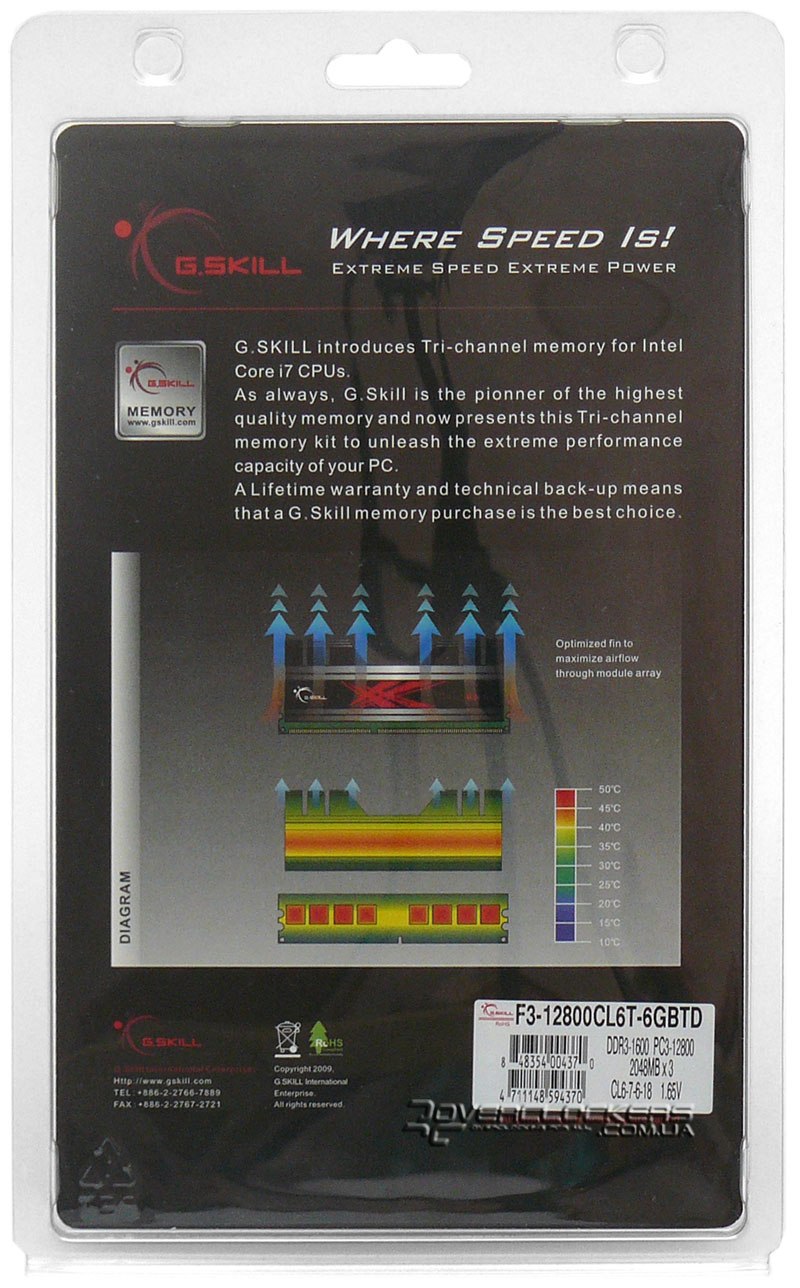

Память тайваньской компании G.Skill с недавних пор перестала быть редкостью на нашем рынке, хотя до массового продукта ей пока еще далеко. Рассматриваемые модули памяти относятся к серии Trident, пару высокочастотных представителей которой мы уже тестировали недавно. Комплект G.Skill F3-12800CL6T-6GBTD поставляется в блистере с этикеткой-вкладышем, на обратной стороне которой приведена иллюстрация, показывающая насколько эффективна применяемая система охлаждения планок памяти относительно незащищенных модулей.

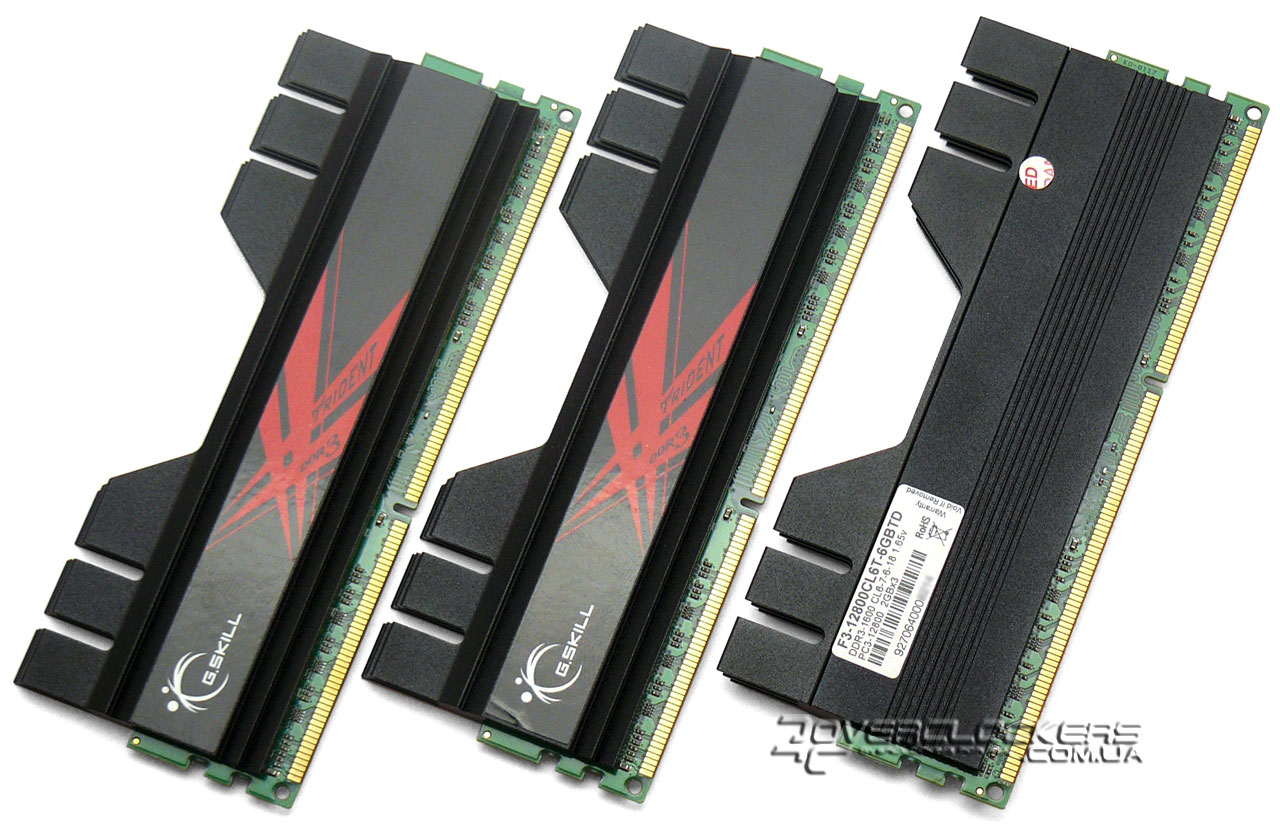

Планки выполнены на PCB зеленого цвета и оснащены массивными черными алюминиевыми радиаторами. Учитывая низкий нагрев чипов памяти DDR3, рассчитанных на рабочее напряжение 1,65 В при частотах порядка 1600-2000 МГц, такая СО будет лишней. Хотя, по сравнению с ранее тестируемыми экземплярами серии Trident, модули F3-12800CL6T-6GBTD нагревались сильнее.

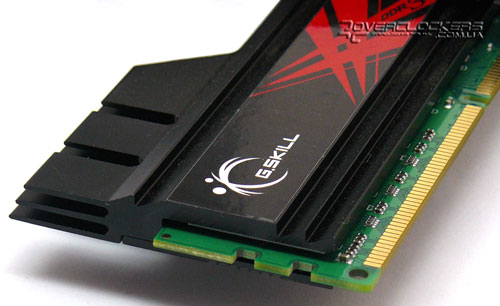

Радиатор, как обычно, состоит из двух половинок, одна из которых имеет сложный профиль с тремя ребрами, а вторая представляет собой обычную рифленую алюминиевую пластину. Обе половинки к модулю приклеены при помощи «термолипучки» и дополнительно стянуты винтами.

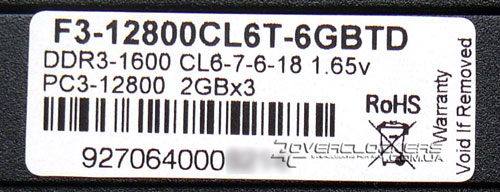

На обратной стороне каждой планки имеется наклейка, на которой указаны характеристики памяти: объем каждого модуля 2 ГБ, частота 1600 МГц или ПСП 12800 МБ/с, тайминги вида 6-7-6-18 и рабочее напряжение 1,65 В.
Обращают на себя внимание тайминги — обычно они несколько выше, например, 7-7-7-21 или 8-8-8-24 (как правило, последний тайминг — tRAS, может быть меньше или больше указанных значений).

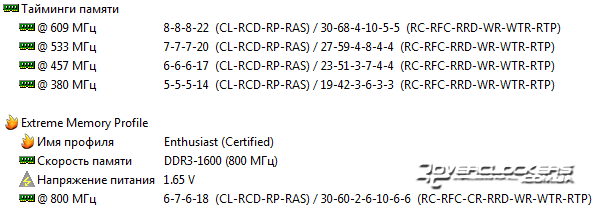

В SPD модулей различные задержки записаны лишь для низких частот: 5-5-5-14 для 760 МГц, 6-6-6-17 для 914 МГц, 7-7-7-20 для 1066 МГц и 8-8-8-22 для 1218 МГц. Напряжение питания стандартно для памяти DDR3 и составляет 1,5 В.
Для установки заводских настроек, необходимо активировать профиль XMP. Если материнская плата не поддерживает его, то придется все выставить вручную.

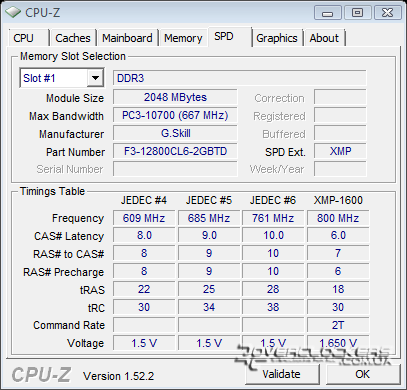

Кстати, утилита CPU-Z определяет еще два набора стандартных таймингов — это 9-9-9-25 для частоты 1370 и 10-10-10-28 для 1522 МГц.
Тестовая конфигурация и методика разгона
Для выяснения потенциала памяти использовалась следующая конфигурация:
- Процессор: Intel Core i7-965 (3,2 ГГц, C0);
- Материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
- Видеокарта: ASUS EN8800GS TOP (GeForce 8800 GS 384MB);
- Кулер: Noctua NH-U12P;
- Жёсткий диск: Samsung SP2504C (250 ГБ, SATA2);
- Блок питания: Tagan BZ 1300W (1300 Вт).
Тестирование проводилось в среде Windows Vista Home Premium x64 SP2, для проверки на стабильность системы использовались две запущенные копии программы LinX с использованием объема памяти 1024 МБ.
Соотношение частоты тактового генератора, множителя на памяти и процессоре в BIOS Setup материнской платы подбирались в индивидуальном порядке, но чаще множитель CPU был х17 или х19, а частота Bclk была в пределах 133-186 МГц. Пропускная способность шины QPI составляла 4800 МТ/с. Напряжение на контроллере памяти выставлялось в зависимости от частоты памяти при разгоне и равнялось 1,35~1,5 В - при более высоком процессор перегревался и система выдавала ошибку во время тестирования. Напряжение на памяти равнялось 1,65 В. Остальные настройки BIOS не влияли на уровень разгона и выставлялись в значение Auto.
Разгонный потенциал выяснялся для трех наборов таймингов, актуальных на данный момент для памяти DDR3: 7-7-7-21, 8-8-8-24 и 9-9-9-27 с Command Rate 1T. Второстепенные задержки оставались в значении Auto.
Результаты разгона
Скорее, данную статью необходимо было назвать «Разгона памяти G.Skill F3-12800CL6T-6GBTD с процессором Core i7-965 степпинга C0», так как результаты сильно напоминают таковые с прошлого тестирования. Но D0 есть не у каждого и полученные нами данные будут полезны обладателям старых ревизий процессоров серии Core i7-900.

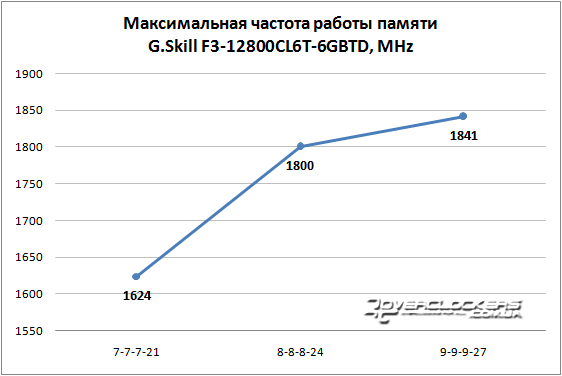

Итак, с таймингами 7-7-7-21 максимальной частотой оказались 1624 МГц, при этом Bclk равнялась 135 МГц, множитель на памяти составлял x12, на процессоре — x17, а напряжение на контроллере равнялось 1,5 В. Если же снизить напряжение Uncore до уровня 1,375 В, то пределом для памяти становилось 1612 МГц.
С задержками 8-8-8-24 и напряжением на контроллере памяти 1,475 В стабильными оказались 1800 МГц, частота тактового генератора при этом составляла 180 МГц, множители на памяти и процессоре равнялись x10 и x17 соответственно.
Повышение задержек до уровня 9-9-9-27 позволило стабильно пройти тестирование на частоте 1841 МГц, для чего потребовалось поднятие напряжения на Uncore до 1,5 В. Множитель на памяти во время тестирования равнялся x12, на процессоре — x17.
Результат разгона данного комплекта очень сильно похож на G.Skill F3-15000CL9T-6GBTD, который рассчитан на частоту 1866 МГц. Можно предположить, что в обоих случаях на планках установлены одни и те же чипы памяти, хотя, возможно, что и нет, так как менее частотные модули больше нагревались.
Выводы
Как и в прошлый раз, вопрос о раскрытии потенциала памяти остается открытый. Пока мы не произвели смену тестового процессора на экземпляр степпинга D0 сказать точно, в чем проблема низкого разгона и есть ли она, пока не представляется возможным. Но как было отмечено выше, обладателей более новых процессоров, возможно, не так уж и много, а почти полгода на нашем рынке присутствовали экземпляры старой ревизии. И в данном случае, как раз для них наши результаты тестирования более актуальны. При первом случае мы попытаемся сменить процессор, чтобы выяснить различие в разгоне при использовании CPU разного степпинга.
Что касается комплекта памяти G.Skill F3-12800CL6T-6GBTD, то по сравнению с прошлым тестированием он ничем не отличается по своим возможностям от более дорогого набора F3-15000CL9T-6GBTD. Потенциал памяти одинаков (с нашим тестовым экземпляром процессора Core i7-965) и в таком случае вполне реально можно сэкономить, купив планки DDR3-1600 и при необходимости разогнав их. Единственный недостаток комплекта F3-12800CL6T-6GBTD, как и всех модулей серии Trident, заключается в форме системы охлаждения — эту память не очень удобно устанавливать. Но данный минус не существенен.
