Intel Sandy Bridge: производительность для всех и разгон для избранных?!

Очередной обзор на тему нового продукта Intel, как правило, начинается с объяснения стратегии процессорного гиганта под названием Тик-Так. Смысл ее заключается в том, что каждые два года миру представляется новая архитектура с промежуточным переходом на более тонкий техпроцесс.

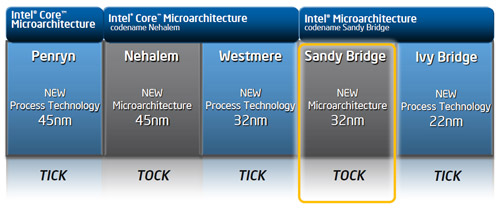

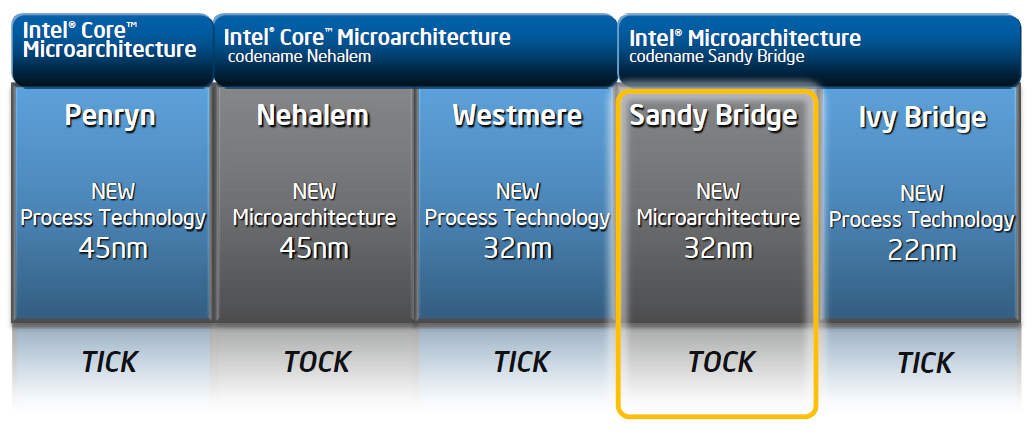

Intel Тик-Так

Благодаря ей, прогресс на рынке не останавливается и мы постоянно сталкиваемся с более функциональными и производительными решениями. Правда, некоторые нововведения не так сильно влияют на производительность, как того хотелось бы. Например, переход от архитектуры Core к Nehalem серьезной прибавки в скорости не принес, но позволил отказаться от привычной шины FSB и сделать ЦП более интегрированным, содержащим в себе не только контроллер памяти, но и графическое ядро. Последним оснащались очень медленные представители семейства Westmere. Следующий шаг Intel призван как раз исправить сложившуюся ситуацию и вывести будущие продукты на новый уровень производительности.

Sandy Bridge


Sandy Bridge

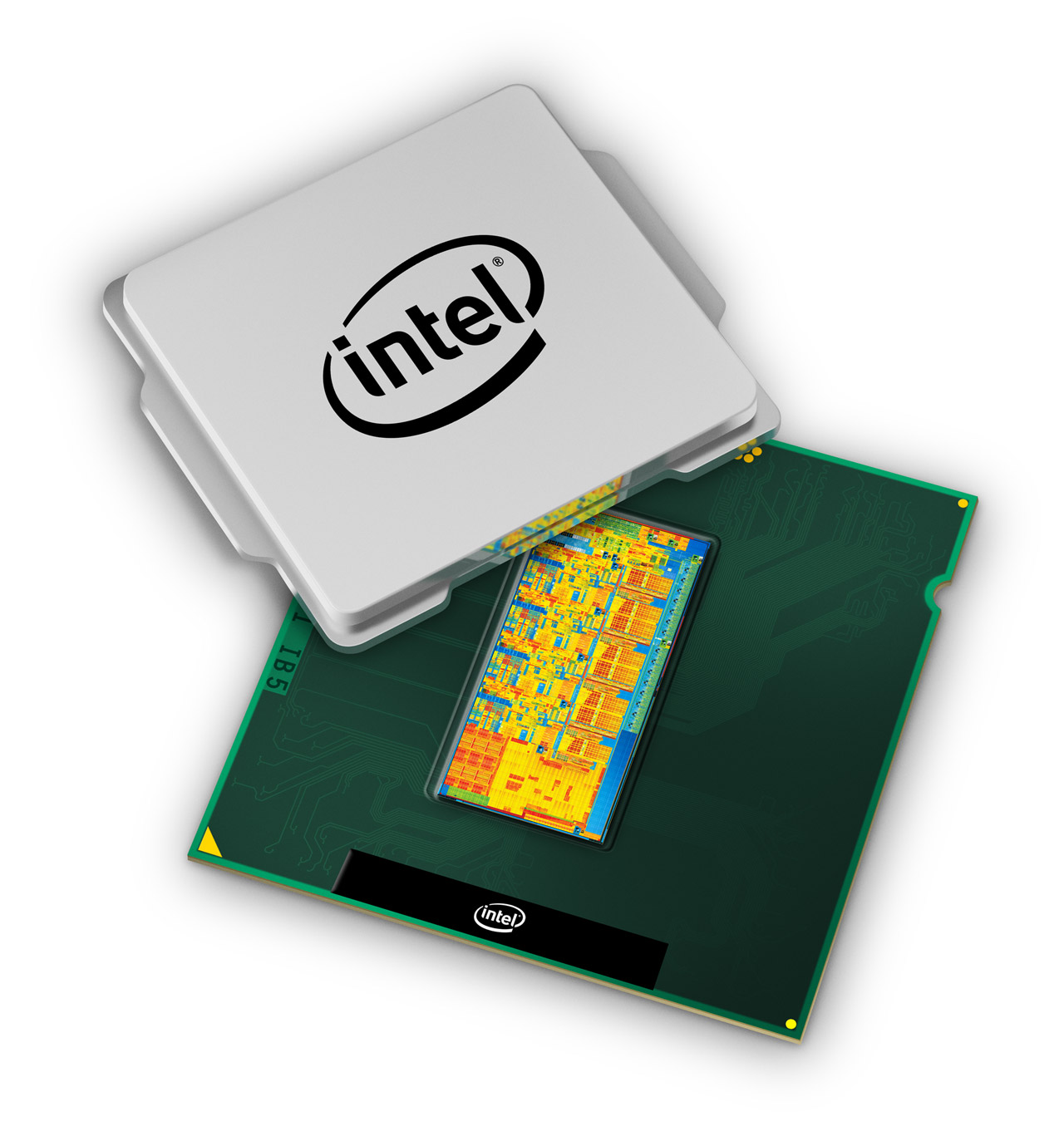

Семейство процессоров Intel, выполненных по 32-нм технологическим нормам (ядро Clarkdale) оказалось медленнее первых решений на базе архитектуры Nehalem (Bloomfield и Lynnfield). Исключением были шестиядерные Core i7-9xx (Gulftown), лишенные встроенного видеоядра. Такое поведение было обусловлено строением младших представителей Westmere, которые состояли из двух кристаллов. На одном из них располагались вычислительные блоки и кэш, а на другом — контроллеры памяти, шины PCI Express и графическое ядро. Связь между этими половинками осуществлялась за счет интерфейса QPI. Естественно, этот гибрид не смог демонстрировать чудес производительности, даже несмотря на поддержку технологии Hyper-Threading, благодаря которой он лишь конкурировал с младшими четырехъядерными моделями Core 2.

При такой высокой интеграции использование монолитного кристалла с внутренними широкими шинами для обмена информацией между блоками напрашивается само собой. Пройдя обкатку 32-нм техпроцесса, инженеры компании наконец-то смогли объединить все блоки в одном чипе и даже пересмотрели архитектуру, которая получила название Sandy Bridge.

Sandy Bridge

Итак, что же в ней такого особенного? Во-первых, как уже отмечалось, все функциональные блоки теперь располагаются на одном кристалле, а количество ядер в производительных моделях процессоров увеличено до четырех. Во-вторых, разделяемая кэш-память третьего уровня стала общей для всех, включая видеоядро, и работает она на частоте процессора, что наилучшим образом скажется на производительности последнего. Кроме того, было увеличено быстродействие графического ядра, а часть северного моста, известная по старым процессорам как Uncore, теперь называется System Agent. И в-третьих, тактовый генератор встроен в чипсет и разгон по базовой частоте теперь потерял свою актуальность. Но обо всем по порядку.

Sandy Bridge

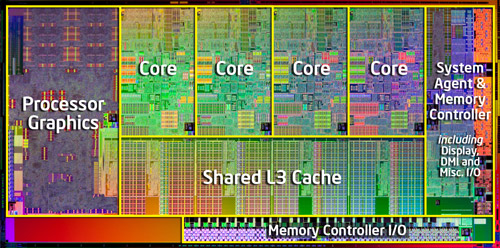

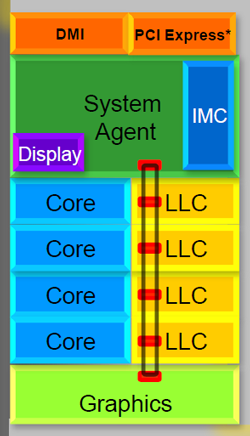

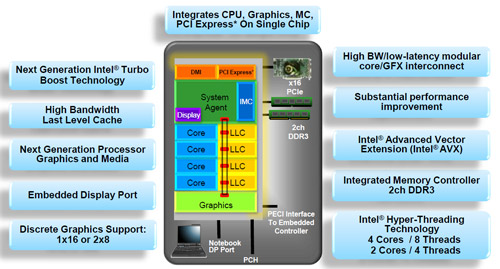

Основные представители архитектуры Sandy Bridge содержат четыре ядра и поддерживают технологию Hyper-Threading, благодаря которой процессоры могут выполнять восемь потоков одновременно. Кэш-память третьего уровня (или LLC — last level cache, кэш последнего уровня) теперь работает на частоте процессора, имеет объем в восемь мегабайт и может использоваться всеми блоками ЦП, которые в нем нуждаются. Учитывая большое количество потребителей и возможный рост числа ядер в будущих процессорах, инженерам Intel пришлось отказаться от привычной топологии связи между узлами и отдать предпочтение 256-битной кольцевой шине, соединяющей вычислительные ядра, кэш, графический процессор и «системный агент». Пропускная способность такой шины за такт равна произведению количества процессорных ядер на ее ширину. Для четырехъядерного Sandy Bridge с 8 мегабайтами кэша и частотой 3,0 ГГц она составит 384 Гбайт в секунду (96 Гбайт/с на одно соединение), а для двухъядерного — лишь 192 Гбайт/с.

Sandy Bridge

Объемы кэш-памяти остальных уровней остались без изменений (по 32 Кбайт для инструкций и данных, и 256 Кбайт второго уровня для каждого ядра), но скорость работы с ними теперь выше. Был еще добавлен так называемый L0-кэш на 1,5 тыс. декодированных микроопераций, позволяющий повысить быстродействие процессора и его энергоэффективность.

System Agent, пришедший на смену Uncore, является аналогом северного моста и содержит контроллеры памяти DDR3 и шин PCI Express, DMI, блок видеовыхода и модуль управления питанием (Power Control Unit, PCU). В отличие от того же Uncore, «системный агент» функционирует отдельно от L3-кэша и не зависит от его частоты и напряжения питания. Ранее связь с кэш-памятью третьего уровня накладывала сильные ограничения при разгоне процессоров, особенно на ядре Bloomfield. Двухканальный контроллер памяти был переработан и его производительность с латентностью теперь не хуже, чем у лучших представителей архитектуры Nehalem. Из поддерживаемой памяти заявлена DDR3-1066 и DDR3-1333, но при использовании материнских плат на чипсете Intel P67 Express можно будет устанавливать модули частотой до 2133 МГц. Количество линий PCI Express 2.0 по сравнению с предшественниками не изменилось и составляет 16 штук. При работе CrossFireX или SLI они могут комбинироваться по восемь линий для каждой видеокарты. «Системный агент», вычислительные ядра с кэшем и графический процессор трактуются отдельно друг от друга и имеют свои напряжения питания. Модуль PCU собирает данные по уровню энергопотребления и тепловыделения этих блоков и управляет их состоянием, переводя либо в экономичный режим работы, либо в производительный. Благодаря раздельной схеме тактования частот, ЦП и видеоядро за счет технологии Turbo Boost 2.0 могут разгоняться независимо друг от друга, и даже сверх нормы уровня TDP, но лишь на непродолжительное время и при условии, что процессор до этого простаивал некоторое время.

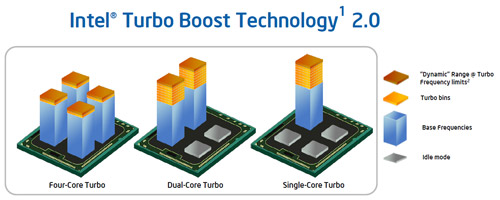

Sandy Bridge Turbo Boost

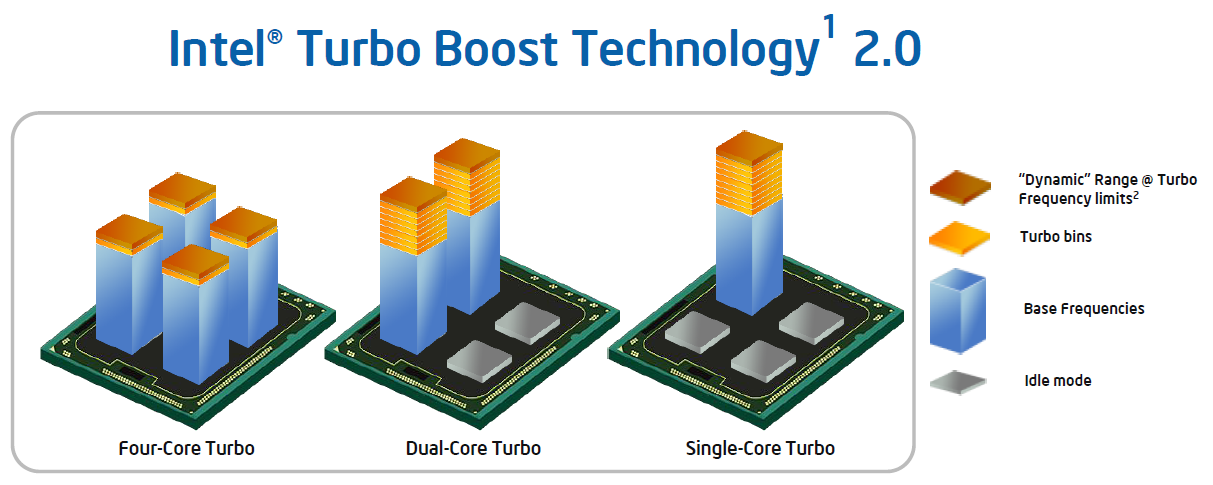

Помимо архитектурных изменений, в новых процессорах появилась поддержка 256-битных инструкций AVX (Advanced Vector Extensions), являющихся дальнейшим развитием SSE и позволяющих увеличить скорость вычислений с плавающей точкой в мультимедиа-приложениях, научных и финансовых задачах. Поддержка инструкций AES-NI, которые появились в Westmere и давали возможность повысить быстродействие шифрования и дешифрования по алгоритму AES, продолжила свое существование и в Sandy Bridge.

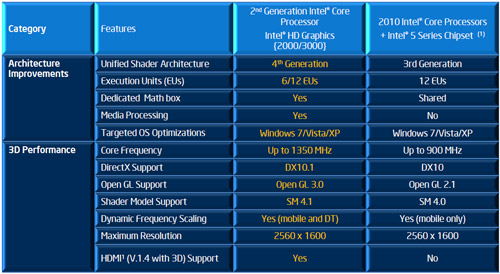

Новое графическое ядро Intel HD Graphics хоть и относится к новому поколению, но существенных архитектурных различий между ним и графическим процессором, встроенным в Clarkdale, нет. Это все те же 12 шейдерных блока (для HD Graphics 3000 и шесть для HD Graphics 2000), но уже с поддержкой DirectX 10.1 и OpenGL 3.0.

Intel HD Graphics

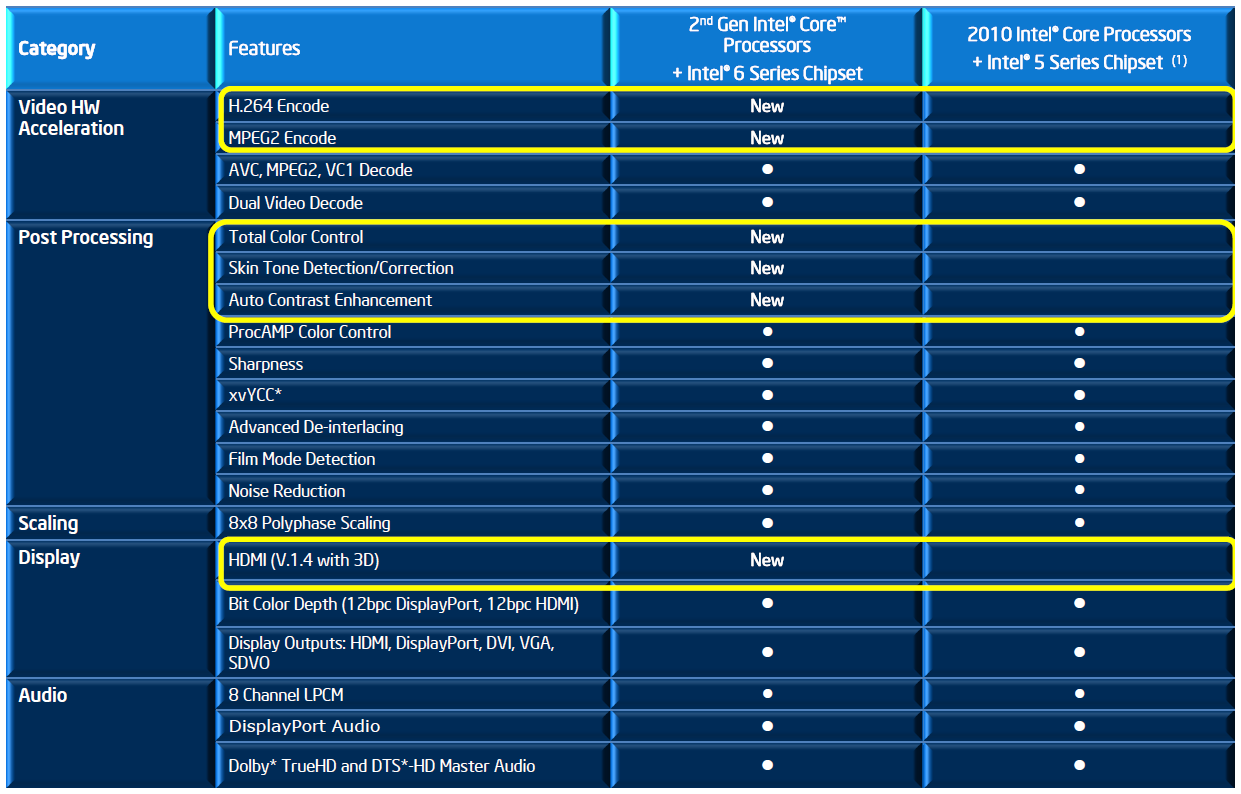

За счет переноса видеоядра на общий с процессором кристалл, выполненный по 32-нм технологическим нормам, стало возможным увеличивать тактовую частоту GPU до 1,35 ГГц. Это может положительно сказаться на быстродействии видеоподсистемы, вплоть до конкуренции с дискретными графическими адаптерами начального уровня AMD и NVIDIA. Но даже на такой частоте скорость в игровых приложениях все равно будет оставлять желать лучшего. В новой версии Intel HD Graphics скорее будет интересна возможность аппаратного кодирования видео формата MPEG2 и H.264, новые фильтры пост-обработки и поддержка HDMI 1.4 с Blu-Ray 3D.

Intel HD Graphics

Конечно, вышеперечисленные изменения призваны увеличить производительность новых решений, но самое серьезное нововведение в Sandy Bridge, пожалуй, будет перенесение генератора базовой частоты в набор системной логики. Он единственный и от него зависят все частоты различных узлов и блоков, как самого процессора, так и чипсета. По этой причине базовая частота составляет 100 МГц и при ее повышении будут расти частота не только процессора, но и всевозможных шин и контроллеров, а это серьезно скажется на стабильности системы во время разгона.

Sandy Bridge

В связи с этим для новых процессоров потребовался и новый разъем — LGA 1155. И хотя он внешне похож на LGA 1156, в нем отсутствует один контакт, а ключ смещен ближе к краю разъема, что не позволяет вставить в него ЦП старого поколения.

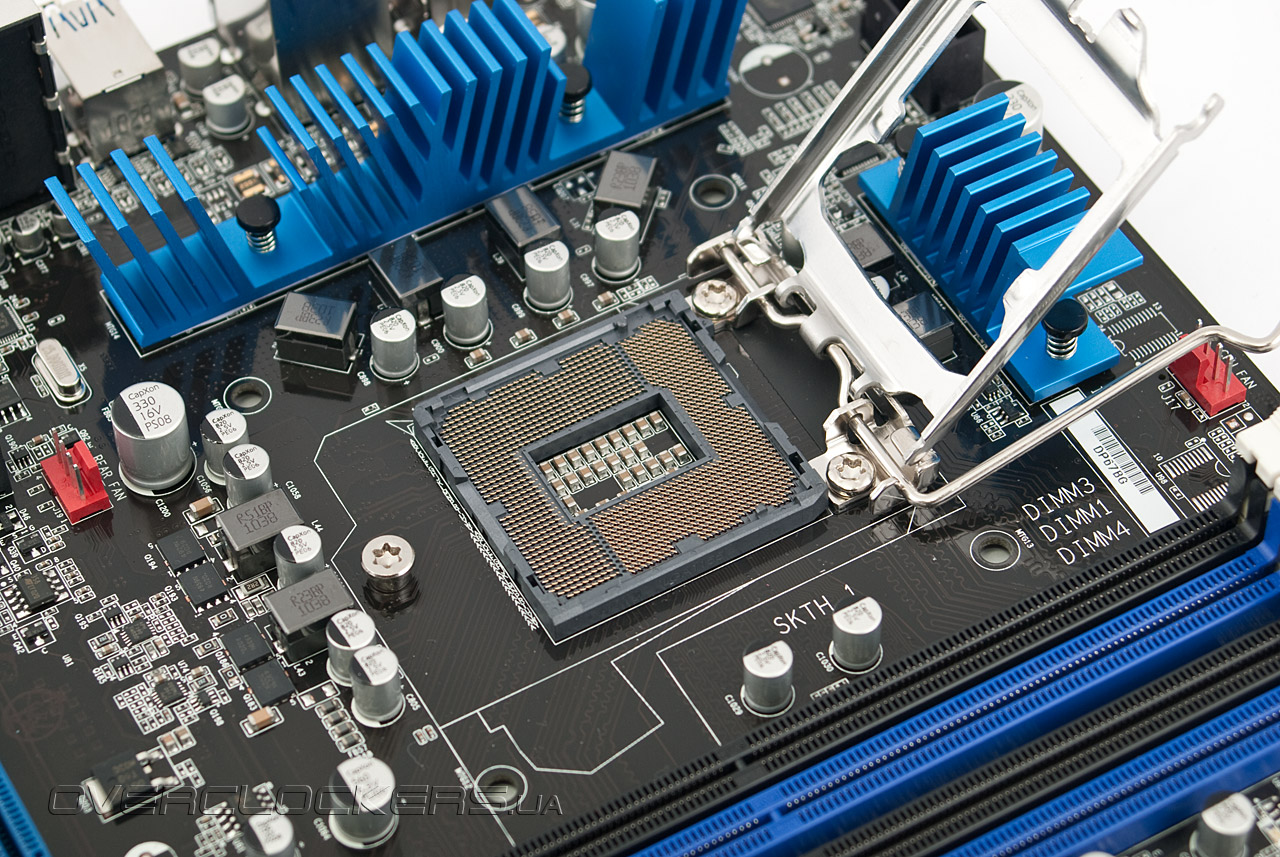

Intel Socket LGA 1155

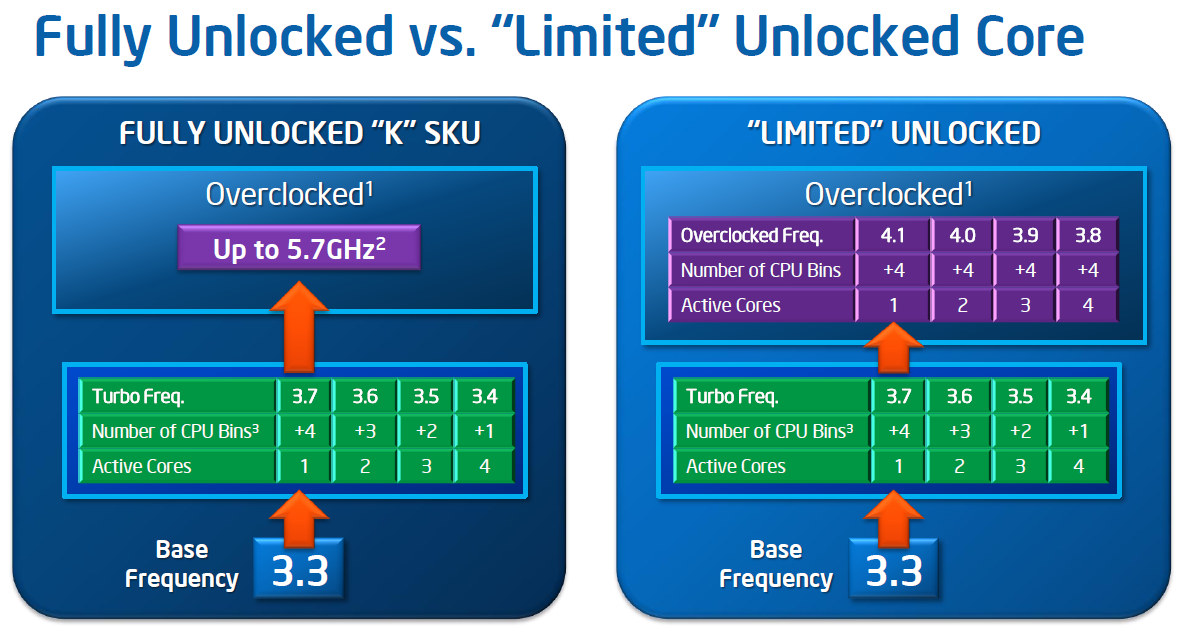

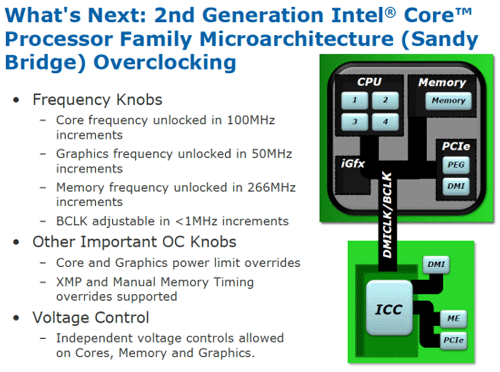

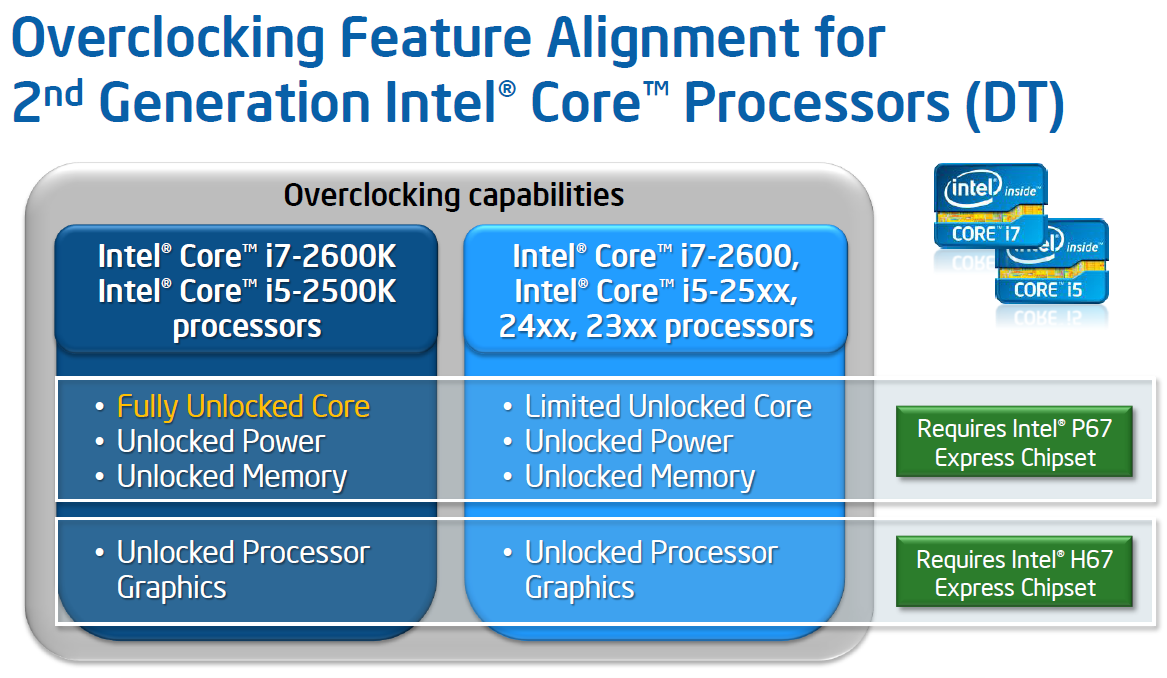

Что качается разгона, то максимум чего можно добиться, так это поднятия базовой с номинальных 100 МГц до 105 МГц (+/- один-два мегагерца), чего явно будет недостаточно. Пожалуй, с таким подходом Intel энтузиасты могли бы поставить крест на платформе LGA1155, если бы не одно но — компания все же решила оставить возможность разгона своих процессоров, но только в K-серии и путем поднятия множителя, так как в них он не заблокирован (максимальный x57). Пользователи уже успели познакомиться с подобными моделями на ядрах Lynnfield и Clarkdale. Их аналогов на Sandy Bridge пока два и все они относятся к ценовому диапазону $200-300, что еще больше разочарует оверклокеров, большинство которых вряд ли смогут позволить себе такие процессоры.

Но для самых экономных все-таки была сделана поблажка — в любом обычном процессоре на базе новой архитектуры можно поднять множитель на четыре пункта, не считая турбо-режим. Например, если частота ЦП 3,1 ГГц, то он легко заработает на 3,5 ГГц, при этом технология Turbo Boost будет исправно функционировать. Это, конечно, не разгон в 1,5 раза по частоте, к которому уже привыкли, но все же лучше, чем ничего.

Sandy Bridge

Помимо всего прочего, официальному разгону теперь поддается и графическое ядро, естественно, при использовании материнской платы на соответствующем чипсете. Для производительного ПК потребуется плата на Intel P67 Express, позволяющему разгонять сам процессор, а чтобы воспользоваться встроенным видеядром — на Intel H67 Express. К сожалению, последний лишен возможности управлять множителем ЦП.

Sandy Bridge

Более подробно о них будет рассказано в ближайших материалах на нашем сайте, а в заключении об архитектуре Sandy Bridge стоит упомянуть о реализации поддержки памяти DDR3, максимальный объем которой доведен до 32 Гбайт. Дело в том, что с переходом на раздельное формирование частот основных блоков и разгон процессора путем повышения его множителя, частота памяти всегда постоянна и равна умножению определенного коэффициента на частоту 133 МГц, имеющую соотношение с базовой как 4:3. Количество множителей памяти позволяет использовать ее в режимах от DDR3-800 до DDR3-2400 с шагом 266 МГц. Если рабочая частота модулей не будет кратна 266, они автоматически (при использовании профилей XMP) переведутся в режим с ближайшей меньшей частотой.

После краткого описания архитектурных особенностей Sandy Bridge перейдем к продуктам на ее основе.

Модельный ряд

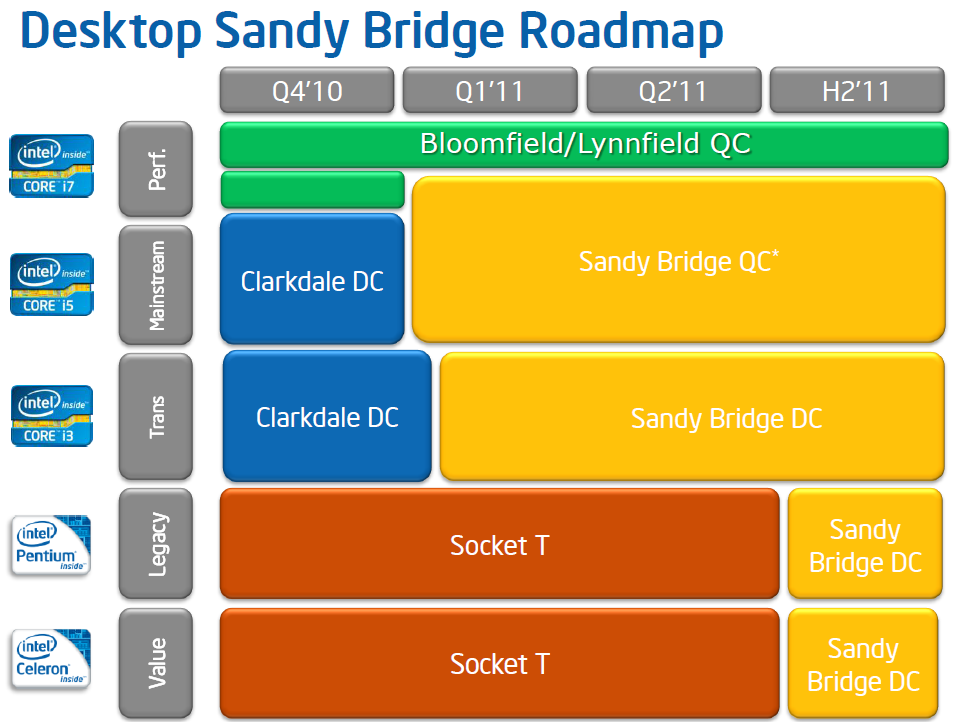

Процессоры на базе новой микроархитектуры в скором времени должны будут занять все ниши, включая решения начального уровня, где сейчас господствуют продукты с разъемом LGA775. Исключением станет высокопроизводительный сегмент рынка, который отдан на откуп моделям Bloomfield и Lynnfield, хотя в конце этого года все должно будет измениться в пользу Sandy Bridge и ее производных.

Sandy Bridge

На данный момент компания Intel анонсировала 29 моделей новых процессоров, из которых 14 предназначены для настольного рынка. Среди них как обычные (95 Вт), так и с пониженным энергопотреблением (модели с суффиксом S — 65 Вт, и T — 45-35 Вт). Естественно, больший интерес для значительной части пользователей представляют процессоры со стандартным уровнем TDP. Тем более, что на отечественном рынке какие-либо другие вариации встречаются крайне редко.

В представленной ниже таблице приводится список всех стандартных моделей ЦП на базе Sandy Bridge, старшие из которых уже доступны на рынке.

  Intel Core i7-2600/2600K* Intel Core i5-2500/2500K* Intel Core i5-2400 Intel Core i5-2300 Intel Core i3-2120 Intel Core i3-2100
Семейство Sandy Bridge Sandy Bridge Sandy Bridge Sandy Bridge Sandy Bridge Sandy Bridge
Разъем LGA1155 LGA1155 LGA1155 LGA1155 LGA1155 LGA1155
Техпроцесс CPU, нм 32 32 32 32 32 32
Число ядер 4
(8 потоков)
4
(4 потока)
4
(4 потока)
4
(4 потока)
2
(4 потока)
2
(4 потока)
Номинальная частота, ГГц 3,4 3,3 3,1 2,8 3,3 3,1
Turbo Boost (шаг поднятия частоты в зависимости от загрузки 1/2/3/4 ядер) 4/3/2/1 4/3/2/1 4/3/2/1 4/3/2/1 - -
Объем L3 кэша, Мбайт 8 6 6 6 3 3
Графическое ядро GMA HD 2000/3000 GMA HD 2000/3000 GMA HD 2000 GMA HD 2000 GMA HD 2000 GMA HD 2000
Частота графического ядра, МГц (номинанальная/турбо-режим) 850/1350 850/1100 850/1100 850/1100 850/1100 850/1100
Каналов памяти 2 2 2 2 2 2
Поддерживаемый тип памяти DDR3-1333/
1066
DDR3-1333/
1066
DDR3-1333/
1066
DDR3-1333/
1066
DDR3-1333/
1066
DDR3-1333/
1066
Hyper-Threading + - - - + +
AES-NI + + + + - -
Intel vPro +/- +/- + - - -
TDP, Вт 95 95 95 95 65 65
Рекомендованная стоимость, $ 294/317 205/216 184 177 138 117
* — множитель разблокирован на повышение.

Как видим, название серий остались прежние — Core i7, Core i5 и Core i3, но изменились номера процессоров, которые стали четырехзначными. Первая цифра обозначает второе поколение Intel Core, следующие три цифры относятся к рейтингу производительности, а суффикс, в данном случае K, означает разблокированный множитель.

В серии Core i7 пока представлены две модели с частотой 3,4 ГГц и кэш-памятью объемом восемь мегабайт. Технология Turbo Boost позволяет поднимать рабочую частоту на 1-4 шага в зависимости от количества загруженных ядер. В процессоре с разблокированным множителем используется более продвинутое видеоядро GMA HD 3000, частота которого может увеличиваться с номинальных 850 МГц до 1350 МГц. Такой ЦП оценен в 317 долларов в партиях по одной тыс. штук. Более доступное решения для энтузиастов относится к серии Core i5 и имеет номер 2500K со стоимостью порядка $216. Процессоры этого модельного ряда оснащены лишь шестью мегабайтами кэша и лишены поддержки технологии Hyper-Threading. Но как покажет наше тестирование, Sandy Bridge неплохо справляется и без нее. Как и в случае со старшими продуктами, режим Turbo Boost и графическое ядро используются аналогичные, только частота GPU может подниматься до 1100 МГц. Для менее производительных Core i5 авторазгон процессора не такой прыткий и имеет шаг 1-2-2-3 (для четырех, трех, двух и одного ядра соответственно). Самые недорогие представители нового поколения относятся к серии Core i3, обладают лишь двумя ядрами и кэш-памятью в три мегабайта, но зато поддерживают Hyper-Threading и могут обрабатывать четыре потока одновременно. Технология Turbo Boost недоступна и для компенсации низкой производительности их частота изначально высокая и стартует с отметки 3,1 ГГц. Поддержка новых инструкций AES-NI ими не предусмотрена. За такие лишения производитель назначил цену около 120-140 долларов за процессор. Осталось лишь дождаться замены нынешнему Celeron, который базируется на уже древней архитектуре пятилетней давности.


Core i7-2600K и Core i5-2500K

Первыми продуктами на базе новой архитектуры в тестовую лабораторию Overclockers.ua попали процессоры Core i7-2600K и Core i5-2500K. Оба они относятся к решениям для энтузиастов и рассчитаны на без проблемный разгон, благодаря разблокированному на повышение множителю. Внешне процессоры Sandy Bridge отличаются от Lynnfield и Clarkdale смещенными к краю ключами и меньшим количеством контактов на лицевой стороне подложки:

Core i7-2600K и Core i5-2500K
Core i7-2600K и Core i5-2500K

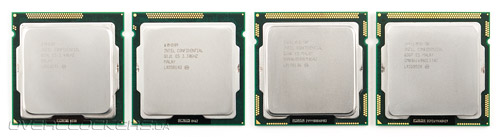

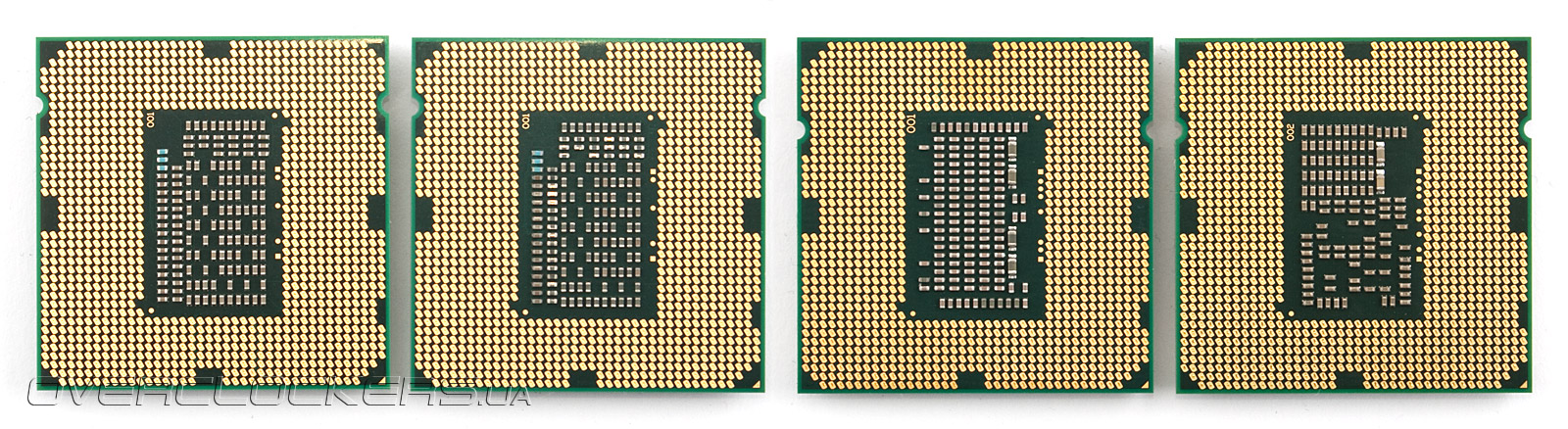

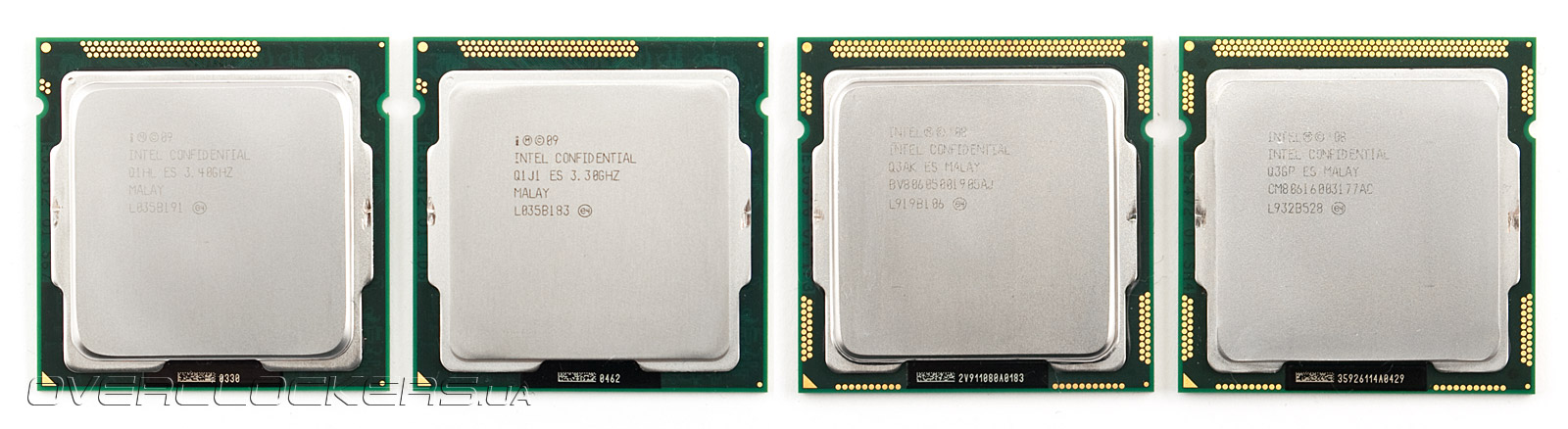

Core i7-2600K, Core i5-2500K (слева), Core i5-870 и Core i5-660 (справа)

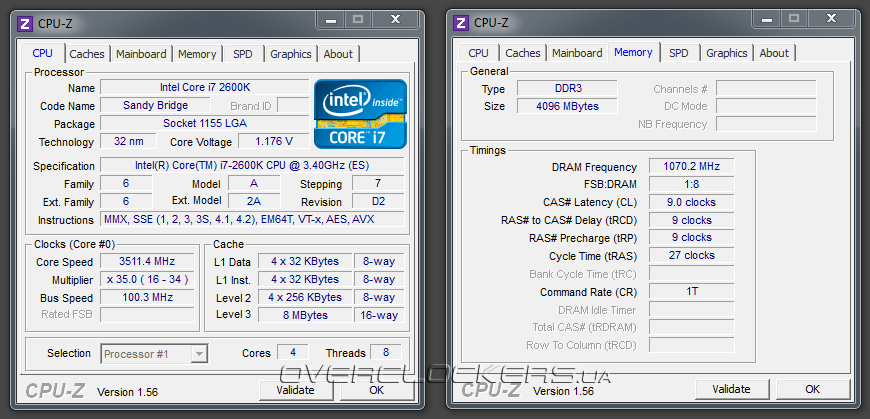

Частота модели Core i7-2600K составляет 3,4 ГГц, но за счет технологии Turbo Boost она выше на 100 МГц. И чем меньше исполняется потоков, тем она больше растет.

Intel Core i7-2600K

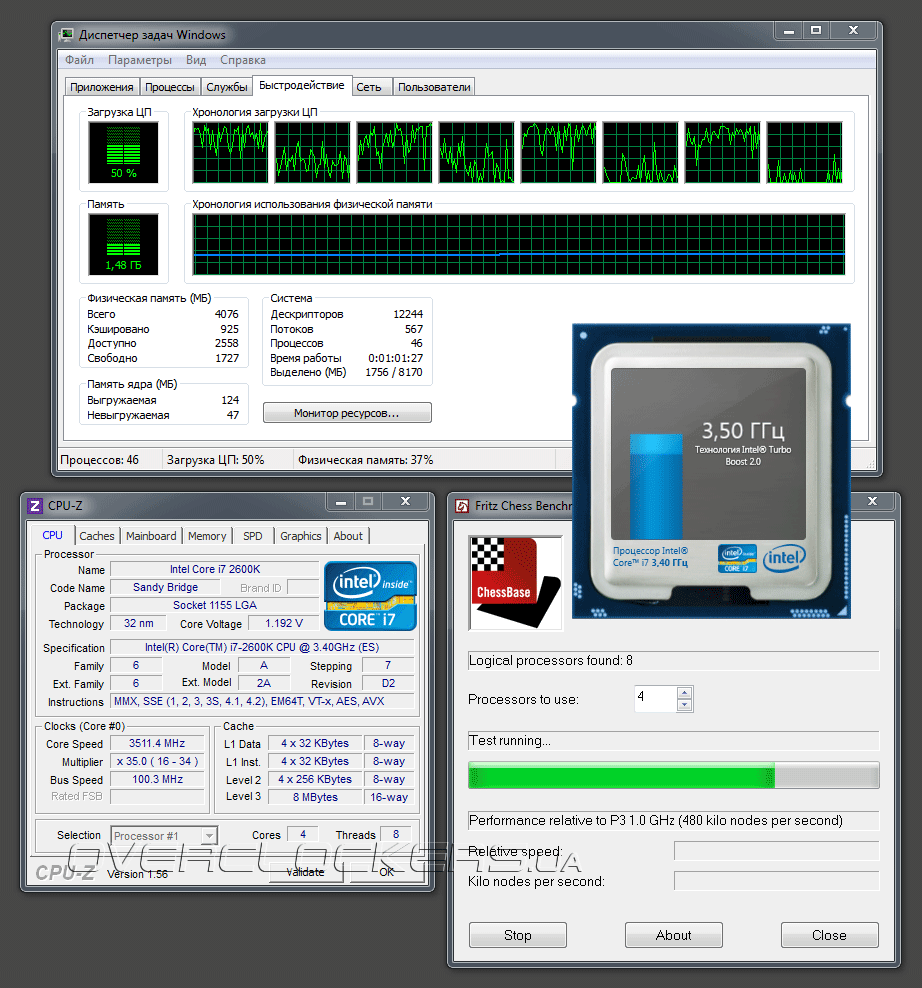

При загрузке трех ядер их частота будет равна 3,6 ГГц, двух — уже 3,7 ГГц, а одного — достигнет своего максимума в 3,8 ГГц. На данный момент, это один из самых высокочастотных процессоров в активе Intel. И в будущих моделях этот предел безболезненно может быть доведен до 4,2-4,5 ГГц.

Turbo Boost Core i7-2600K

Следующий участник лишен поддержки Hyper-Threading, обладает объемом кэш-памяти шесть мегабайт и по спецификациям функционирует на 3,3 ГГц. За счет авторазгона фактическая частота, естественно, равна 3,4 ГГц.

Intel Core i5-2500K

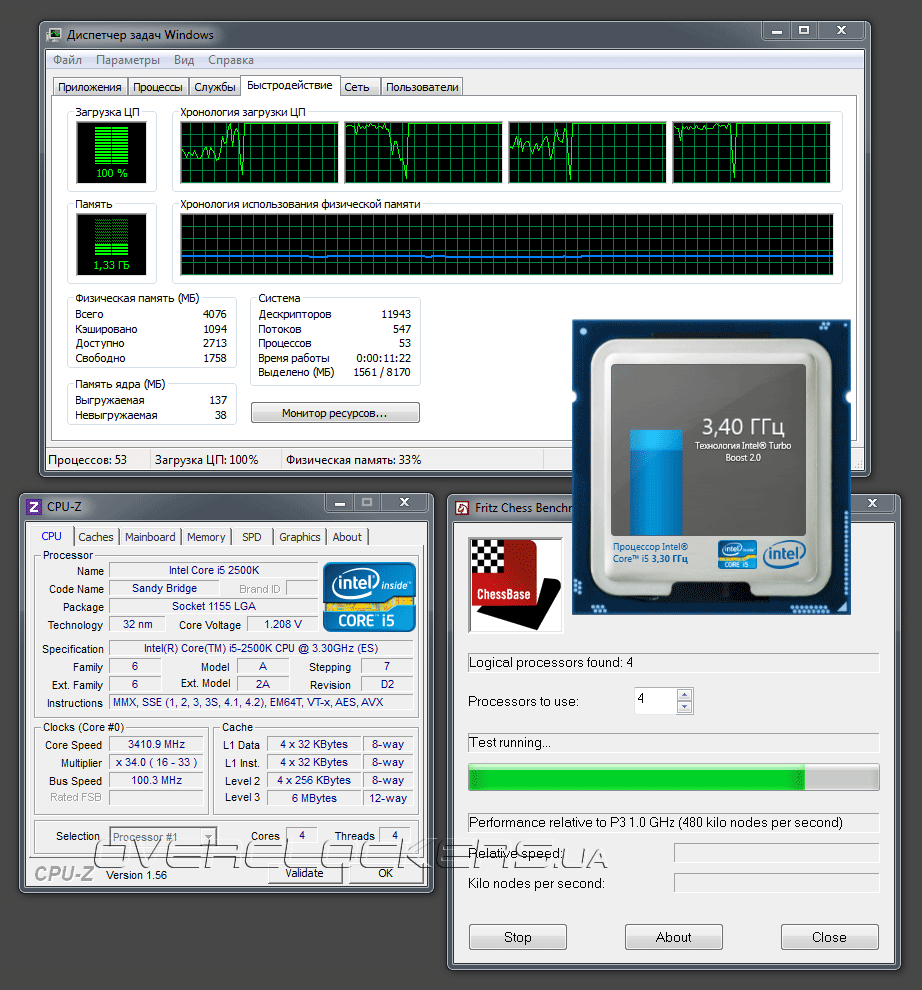

В плане работы Turbo Boost ничего не изменилось и частота Core i5-2500K меняется с шагом 100 МГц, пока не достигнет максимальных 3,7 ГГц.

Turbo Boost Core i5-2500K

В простое процессоры функционируют на 1600 МГц, при этом напряжение питания снижается с 1,2 до 0,9 В. Во время работы авторазгона оно наоборот, немного повышается (до 1,24 В). В целом, ничего особенного и все характеристики рассматриваемых моделей полностью соответствуют спецификациям на них.


Система охлаждения

Прежде чем перейдем к разгону, стоит пару слов сказать о системах охлаждения для новых процессоров.

Система охлаждения Sandy Bridge

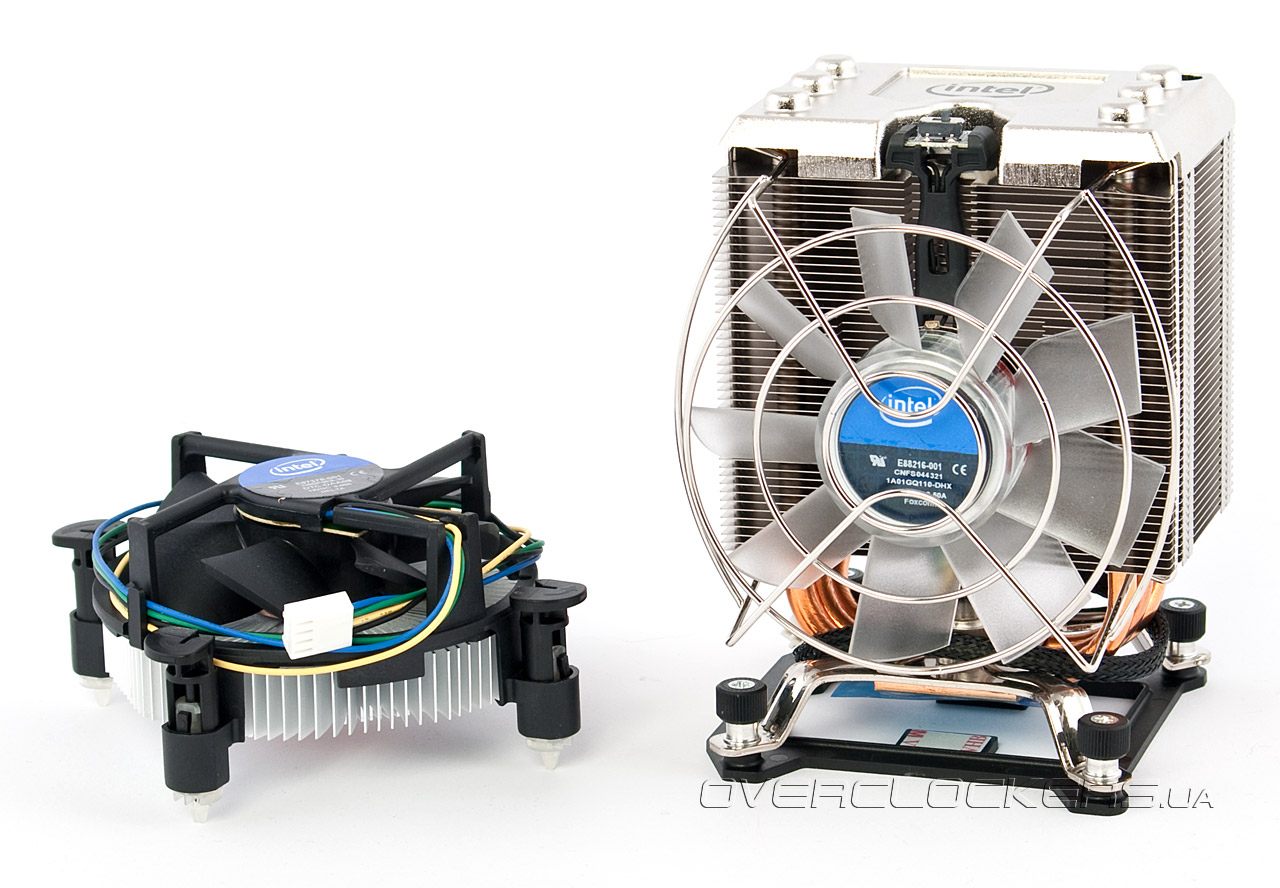

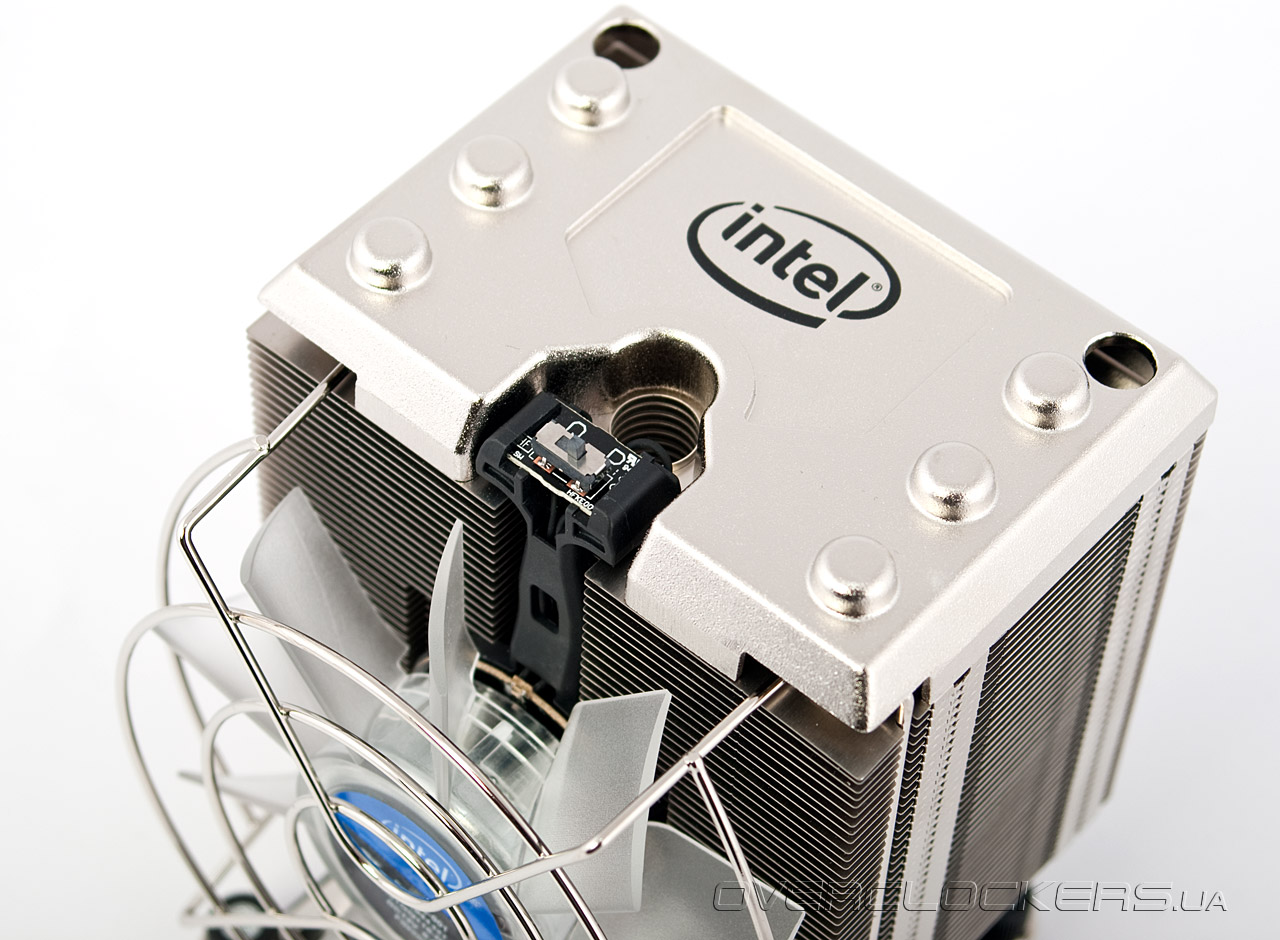

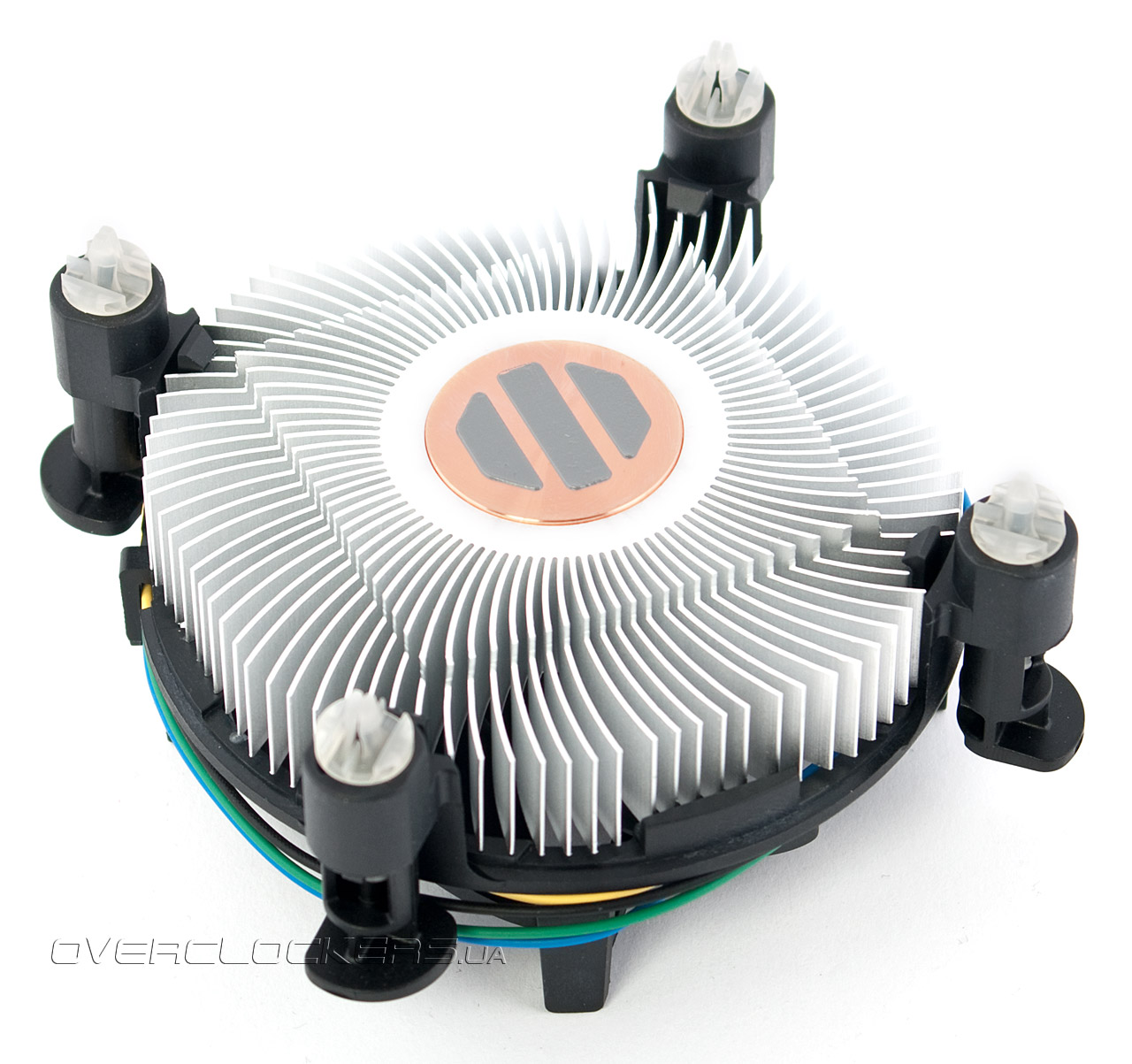

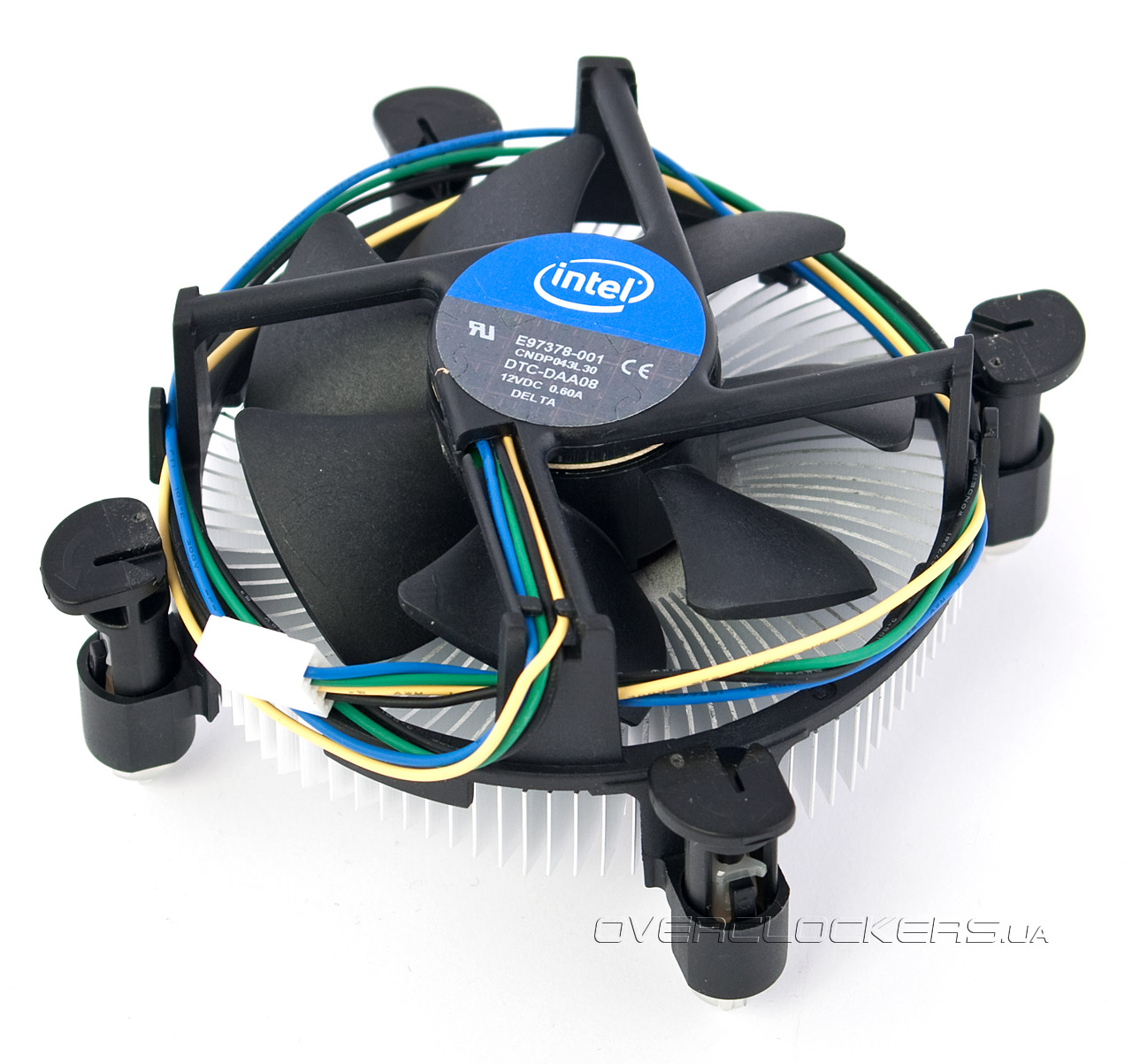

К нам на тестирование попали два кулера. Один из них простой, с алюминиевым радиатором и медным пяточком. Частота вращения вентилятора с ШИМ-управлением составляла около 1100-2000 об/мин. Им, вероятнее всего, будут оснащаться все представители архитектуры Sandy Bridge.

Система охлаждения Sandy Bridge Система охлаждения Sandy Bridge

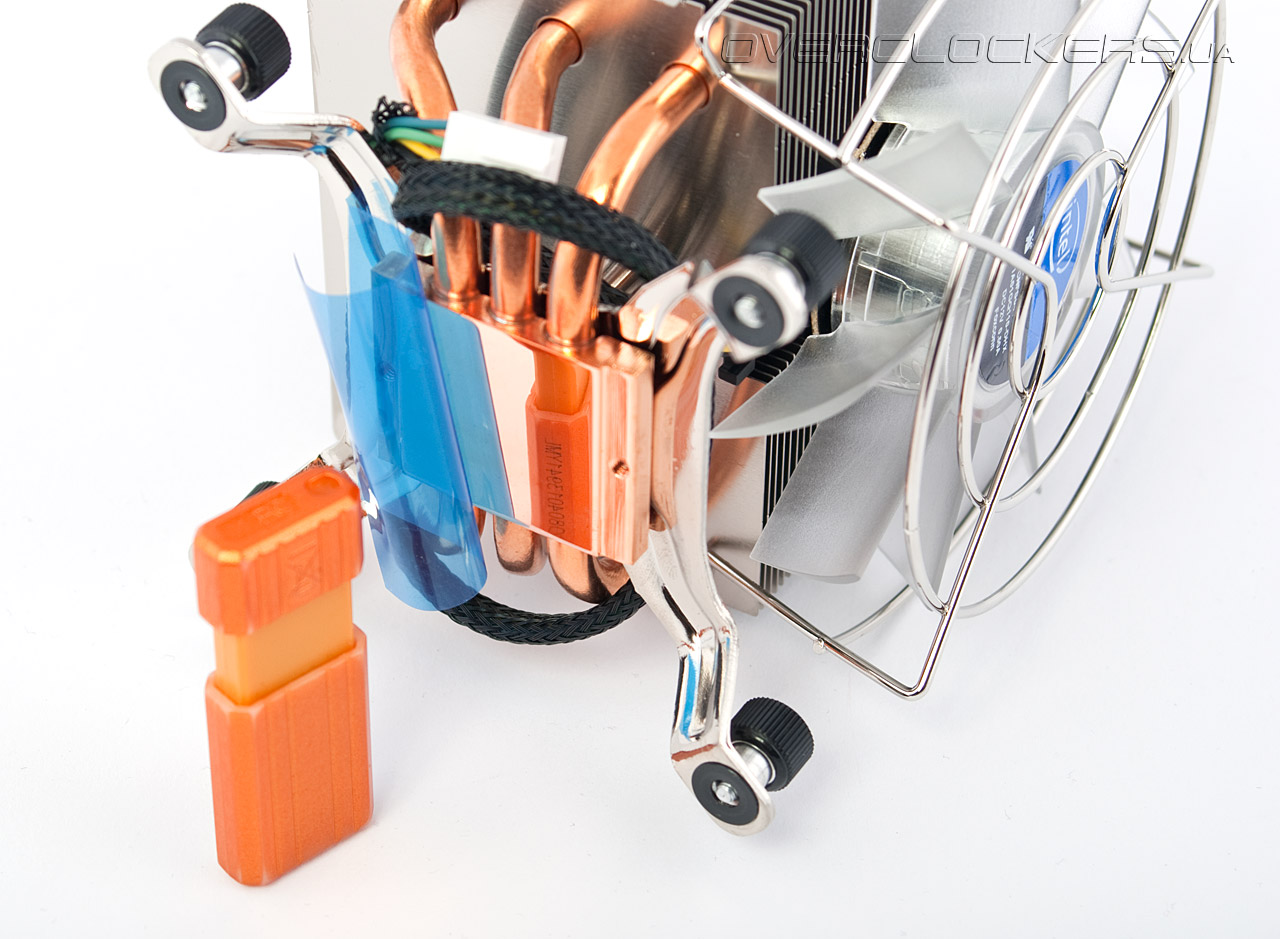

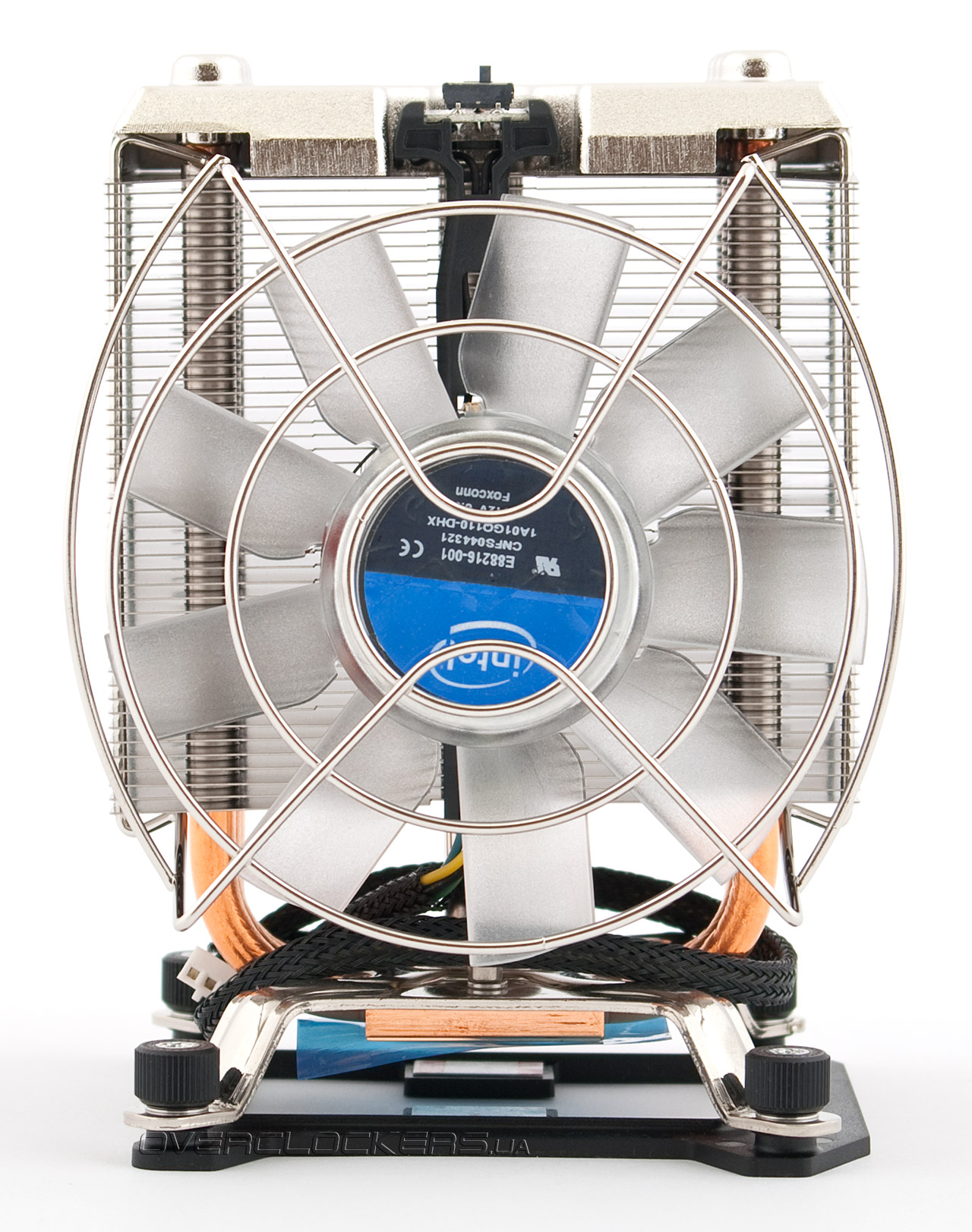

Второй охладитель — башенного типа, знакомый нам еще по шестиядерному Core i7-980X Extreme Edition, где он впервые был использован. С небольшими изменениями в его конструкции компания стала им оснащать продукты для энтузиастов прошлого поколения, и даже поставляла кулер на розничный рынок отдельной единицей по названием XTS100H.

Система охлаждения Sandy Bridge Система охлаждения Sandy Bridge

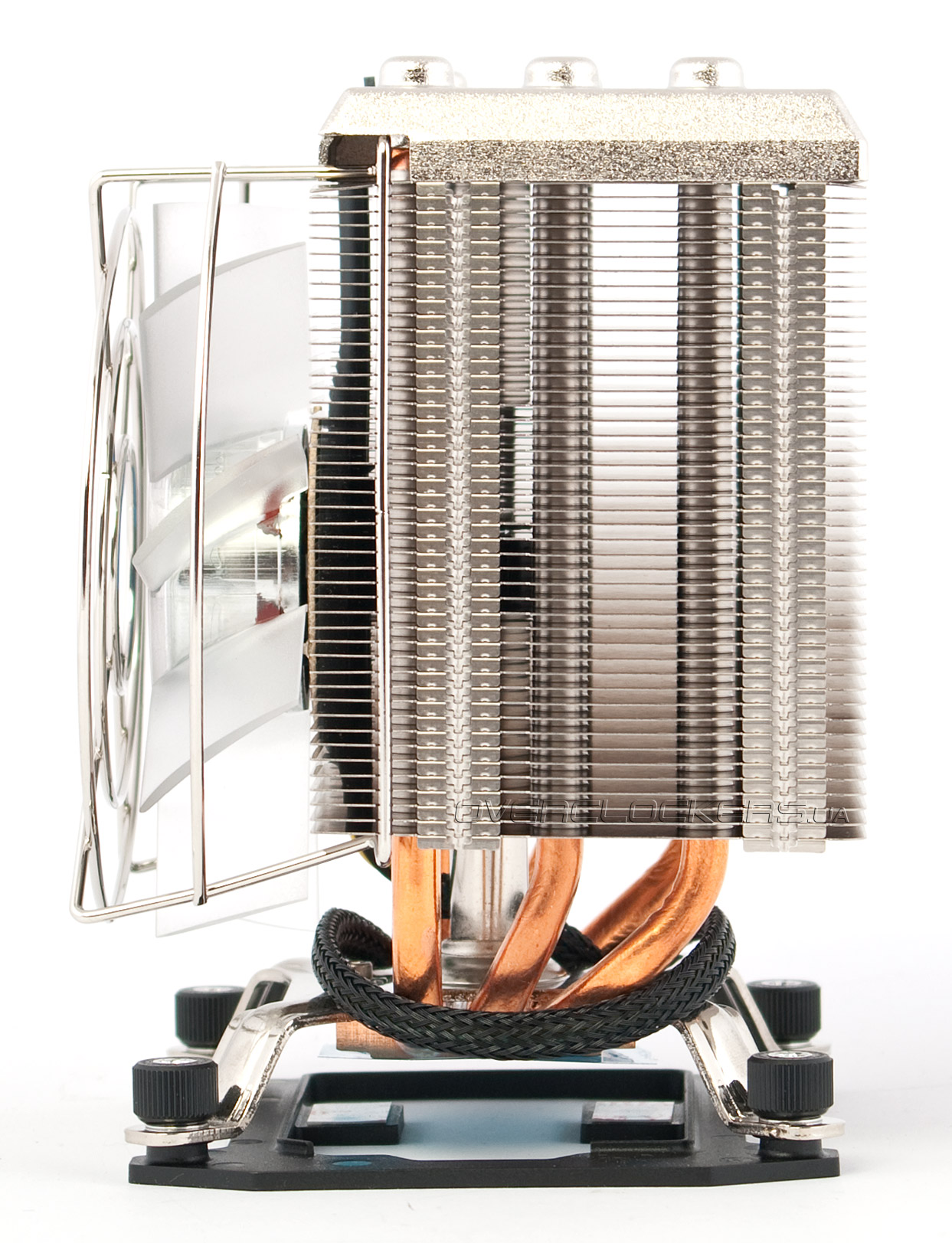

В его конструкции применены три тепловые трубки (а не четыре, как у СО Core i7-980X), пронизывающие ряд тонких часто расположенных алюминиевых пластин. Вентилятор с ШИМ-управлением защищен проволочной решеткой и обладает скоростью 800-2600 об/мин (17-45 дБА). Для снижения уровня шума предусмотрен переключатель на крышке кулера, переводящий вентилятор в менее интенсивный режим работы — 800-1400 об/мин.

Система охлаждения Sandy Bridge

Основание кулера медное, небольших размеров, но отполировано до зеркального блеска. Крепление XTS100H к плате осуществляется за счет пластиковой усилительной пластины и четырех винтов, и оно вполне надежно.

Система охлаждения Sandy Bridge

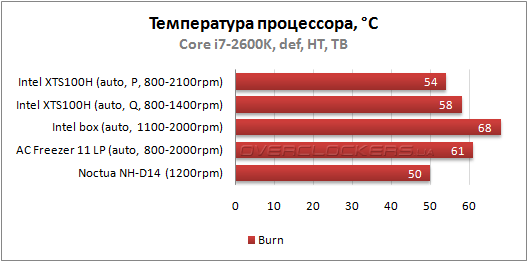

По эффективности в номинальном режиме работы процессора Core i7-2600K данные системы охлаждения проявляют себя вполне неплохо на фоне недорогого Arctic Cooling Freezer 11 LP и даже Noctua NH-D14.

Охлаждение Sandy Bridge

Но это касается функционирования процессора на стандартной частоте — с разгоном до 4,5-5 ГГц использовать такие кулеры, к сожалению, нельзя.


Разгон

Теперь самое интересное. Наверняка многие сталкивались с проблемой разгона процессоров архитектуры Nehalem на базе 45-нм техпроцесса, которым частоты свыше 4,2 ГГц при воздушном охлаждении давались с трудом. Но никого не удивляли 4,5 ГГц на 32-нм Clarkdale и Gulftown. Помимо самого потенциала ядра свою лепту в проблему разгона вносила высокая частота BCLK, которая получалась с младшими моделями ЦП. С Sandy Bridge повышать частоту можно лишь путем увеличения множителя, предел которого будет определяться уже возможностями процессора K-серии (максимум x57). Для достижения 4,5 ГГц достаточно будет поднять немного напряжение на ядрах, не затрагивая остальные параметры (Turbo Boost обязательно должен быть включен). Тестовые экземпляры Core i7-2600K и Core i5-2500K на такой частоте заработали при повышении напряжения до 1,28 и 1,35 В соответственно, чего вполне достаточно для режима работы системы 24/7. Прибавка еще 200 МГц потребовала увеличение напряжения до 1,3 В для старшей модели и 1,375 В для младшей. Пять гигагерц покорились лишь Core i7-2600K при 1,45 В:

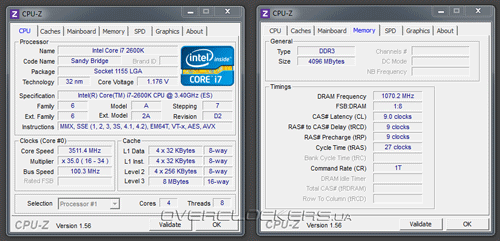

Разгон Core i7-2600K

Температура процессора в таком режиме с Noctua NH-D14 не превышала 78°C.

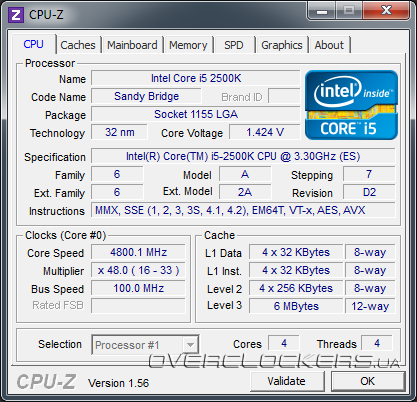

Core i5-2500K смог стабильно функционировать на 4,8 ГГц при напряжении 1,425 В (температура не выходила за рамки 71 градуса по Цельсию) — если младшие все такие, то для серьезных экспериментов с разгоном он явно не подходит.

Разгон Core i5-2500K

Для достижения еще большего уровня разгона Sandy Bridge в обязательном порядке необходимо активировать в BIOS/UEFI материнских плат опцию Internal PLL Overvoltage. Можно также попытаться поднять различные напряжения питания. Максимально безопасное для процессора составляет 1,52 В (но есть мнение, что выше 1,38-1,4 В для режима 24/7 использовать не рекомендуется), для «системного агента» — 0,971 В, модулей памяти — 1,57 В. Параметр VCCIO (или Vtt — напряжение на контроллере памяти) позволяет добиться стабильности при работе с высокочастотной памятью, но выше 1,1 В поднимать не рекомендуется. CPU PLL ограничен 1,89 В, а графическое ядро, как и процессорное, может довольствоваться 1,52 В.

Помимо разгона процессора можно увеличить частоту памяти, причем, без каких-либо танцев с бубном, как того требовалось ранее. Достаточно выбрать необходимый режим и, возможно, немного поднять напряжение на контроллере.

DDR3-2133 и Core i7-2600K

Но у этой медали есть и обратная сторона. Так как предел разгона по базовой составляет около 105 МГц, определить максимальную конкретно возможную частоту теперь будет сложно. Придется либо ограничиваться фиксированными режимами, либо подбирать BCLK в пределах 100-105 МГц, что даст прибавку по 20 МГц на каждый мегагерц сверх номинала, что не так уж и много.

Тестовые конфигурации

Для сравнения производительности новых процессоров с решениями прошлого поколения и конкурентами была собрана следующая система:
  • материнская плата: ASUS P8P67 Deluxe (Intel P67 Express, EFI 1053);
  • память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1333, 8-8-8-24-1T);
  • кулер: Noctua NH-D14;
  • видеокарта: ASUS ENGTX580/2DI/1536MD5 (GeForce GTX 580);
  • жесткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин, SATAII);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • операционная система: Windows 7 Home Premium x64;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.2.0.1019;
  • драйвер видеокарты: GeForce 263.09.
В операционной системе брандмауэр, UAC и Windows Defender отключались, файл подкачки устанавливался в размере 4096 МБ. Настройки видеодрайвера не изменялись. Память работала на частоте 1333 МГц с задержками 8-8-8-24-1T. Остальные настройки в UEFI материнской платы оставлялись по умолчанию.

Конфигурации остальных участников отличались процессорами, материнскими платами и, по необходимости, памятью. Для платформы LGA1366 она была следующая:
  • процессор: Intel Core i7-975 EE (3,33 ГГц, 8 Мбайт кэш);
  • материнская плата: ASUS Sabertooth X58 (Intel X58 Express, BIOS 0603).
Платформа LGA1156 комплектовалась таким оборудованием:
  • процессор: Intel Xeon X3470 (взамен Core i7-870; 2,93 ГГц, 8 МБайт кэш);
  • процессор: Intel Core i5-660 (3,33 ГГц, 4 Мбайт кэш);
  • материнская плата: ASUS Maximus III Extreme (Intel P55 Express, BIOS 1204).
Конкурирующий лагерь отстаивал честь следующим:
  • процессор: AMD Phenom II X6 1100T (3,3 ГГц, 6 МБайт кэш);
  • процессор: AMD Phenom II X6 1075T (3,0 ГГц, 6 МБайт кэш);
  • материнская плата: ASUS Crosshair IV Extreme (AMD 890FX, BIOS 0502);
  • память: Goodram Play GY1600D364L8/4GDC (2x2 ГБ, DDR3-1600@1333, 8-8-8-24-1T).
Такой выбор процессоров обусловлен как наличием их на момент тестирования, так и ценовым позиционированием каждой из моделей. Так, стоимость Core i7-2600K (а значит и обычной версии) почти соответствует Core i7-870, а с Core i5-2500K конкурируют Core i5-660 и AMD Phenom II  X6 1075T. Модель Phenom II X6 1100T является флагманом компании AMD и занимает среднее положение между линейками Core i7 и Core i5.

Все процессоры тестировались как в номинальном режиме (частота Uncore у Core i7-975 EE составляла 2940 МГц) со всеми включенными технологиями, такими как Hyper-Threading, Turbo Boost и Turbo Core, так и при разгоне до 3,8 ГГц с отключенными функциями авторазгона. Частота памяти всегда держалась на уровне 1333 МГц, представитель AMD разгонялся лишь один, так как разницы при этом между ними фактически не было бы:
  • Core i7-2600K — частота процессора 3800 МГц (38x100), память 1333 МГц (10x133);
  • Core i5-2500K — частота процессора 3800 МГц (38x100), память 1333 МГц (10x133);
  • Core i7-975 EE — частота процессора 3806 МГц (22x173), Uncore 3114 МГц (18x173), QPI 3114 МГц (18x173), память 1384 МГц (8x173);
  • Core i7-870 — частота процессора 3806 МГц (22x173), Uncore 3114 МГц (18x173), QPI 3114 МГц (18x173), память 1384 МГц (8x173);
  • Core i5-660 — частота процессора 3806 МГц (22x173), Uncore 3114 МГц (18x173), QPI 3806 МГц (22x173), память 1384 МГц (8x173);
  • Phenom II X6 1100T — частота процессора 3813 МГц (15,5x246), NB и HT 2214 МГц (9x246), память 1311 МГц (5,33x246).

Результаты тестирования в прикладном ПО

Подсистема памяти

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

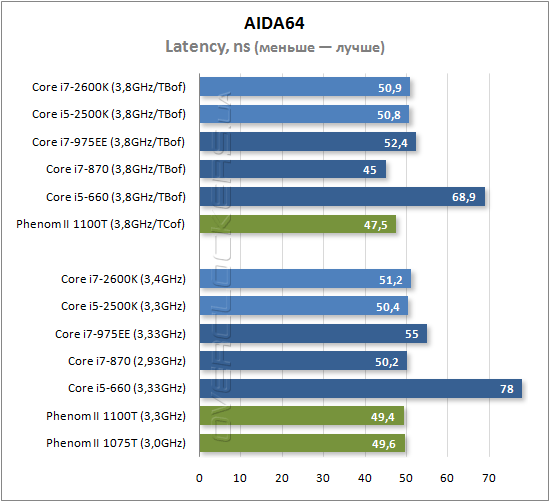

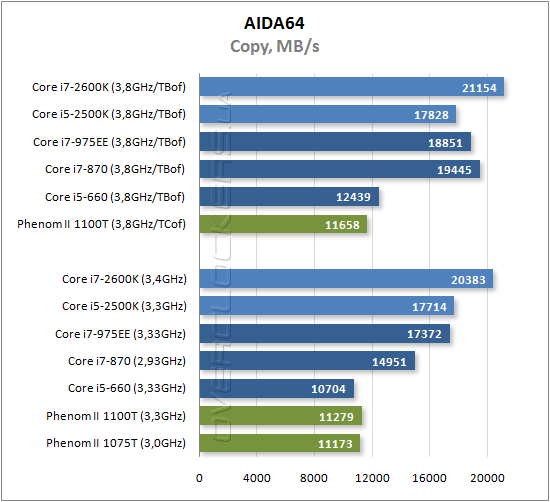

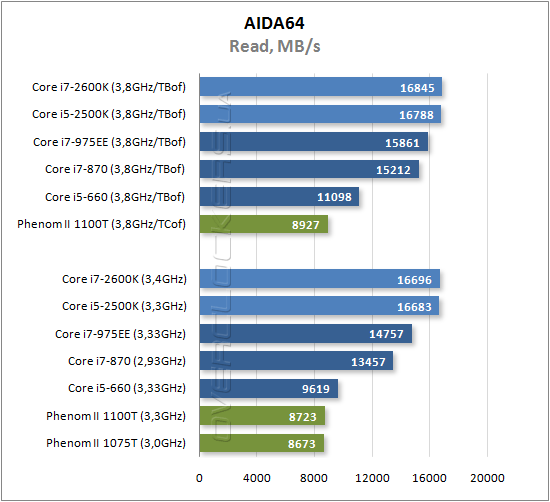

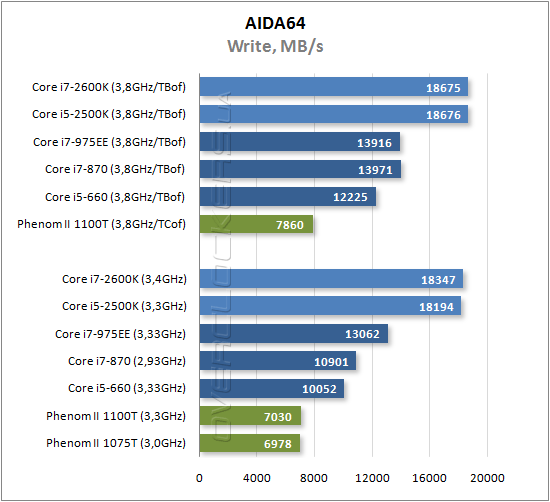

Судя по результатам в программе Aida64 контроллер памяти Sandy Bridge действительно был переработан и демонстрирует высокую производительность, особенно в тесте на запись. Копирование данных происходит быстрее у старшей модели, а Core i5-2500K в этом случае близок по показателям к процессорам предыдущего поколения.

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Обойти по латентности контроллер Lynnfield пока не удалось, но разница при стандартном режиме работы минимальна и больше проявляется уже с разгоном. И скорее всего, она будет расти с дальнейшим повышением частоты. Но учитывая потенциал новинок, на это обращать особо не стоит.


Синтетика


Результаты тестирования Intel Core i7-2600K и Core i5-2500K

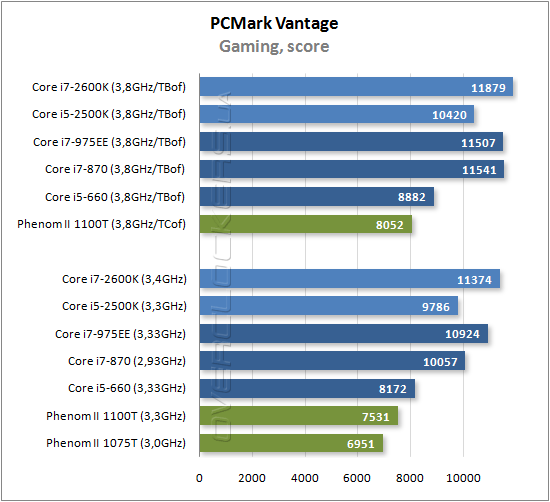

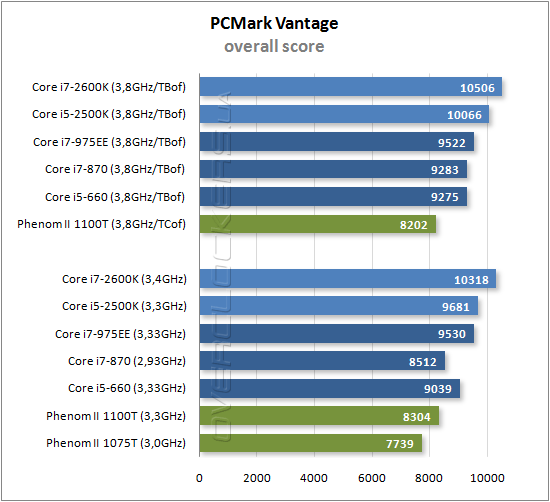

В PCMark Vantage рассматриваемые процессоры превосходят своих предшественников. Даже урезанный Sandy Bridge оказался производительнее бывшего флагмана компании Intel. Также достойно себя ведет Core i5-660, хотя в большинстве тестов этого пакета результатами он не блистал. Например, в игровом он хуже остальных решений компании на 20-40%.

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

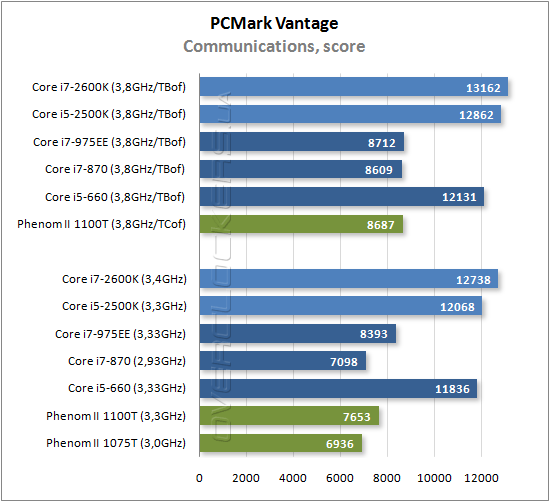

Но за счет поддержки инструкций AES-NI в тесте Communications он почти на равных соперничает с двухтысячными моделями.

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Отсюда такой высокий итоговый балл. Отметим небольшой проигрыш Core i5-2500K в игровом тесте.


Архивирование

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

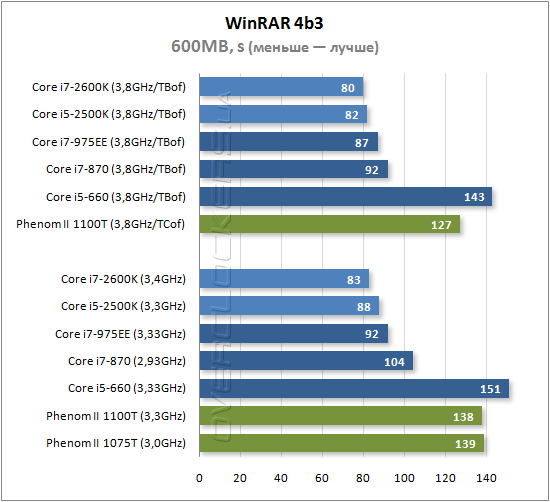

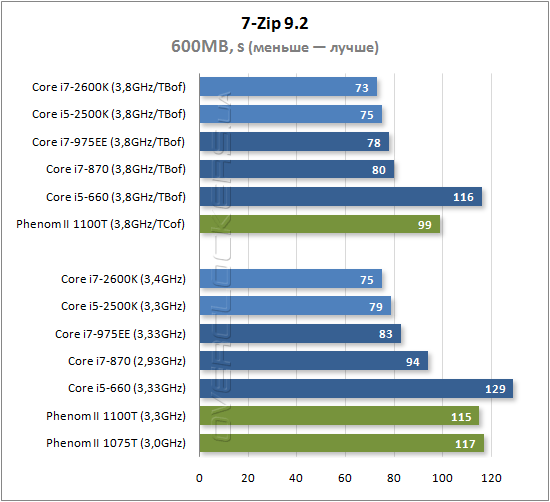

Тестирование в архиваторах осуществлялось путем сжатия папки с различными файлами общим объемом 600 Мбайт. Оба новых процессора демонстрируют чудеса производительности. Двухъядерник Clarkdale не очень приспособлен к такой работе и результат приходится ждать в 1,5 раза дольше, чем с остальными участниками.


Рендеринг

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

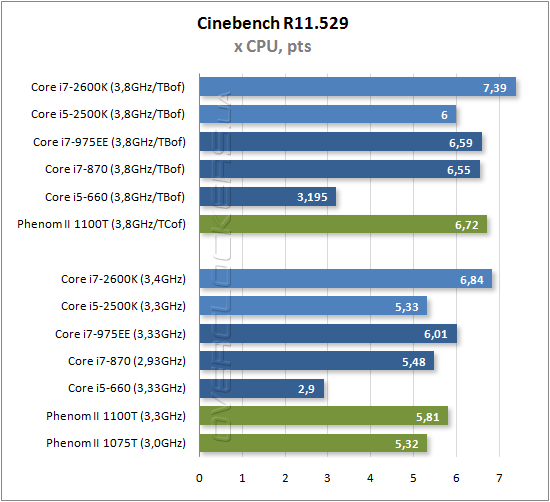

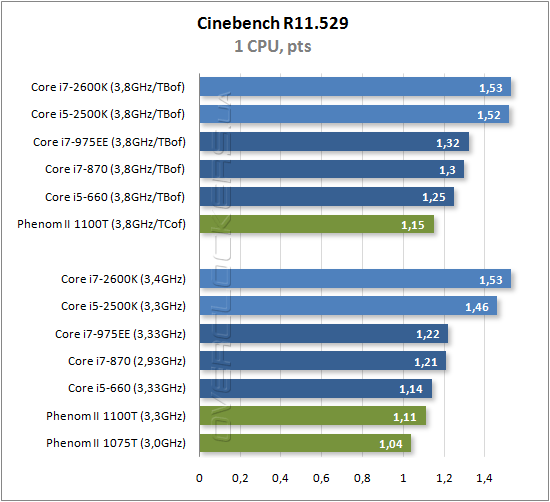

В однопроцессороном тесте Cinebench 11 видна вся мощь архитектуры Sandy Bridge, но с переходом к многопоточному вычислению младший представитель начинает сдавать позиции, хотя и не значительно — он совсем немного отстает от более дорогого Core i7-870. Решения AMD, до этого находившиеся в тени, неожиданно вырвались вперед за счет своих шести ядер.

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

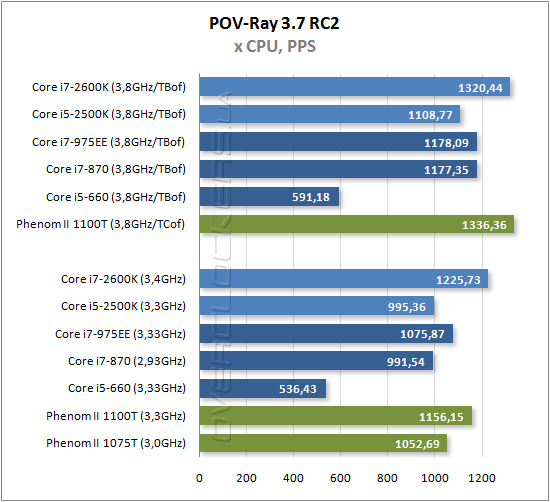

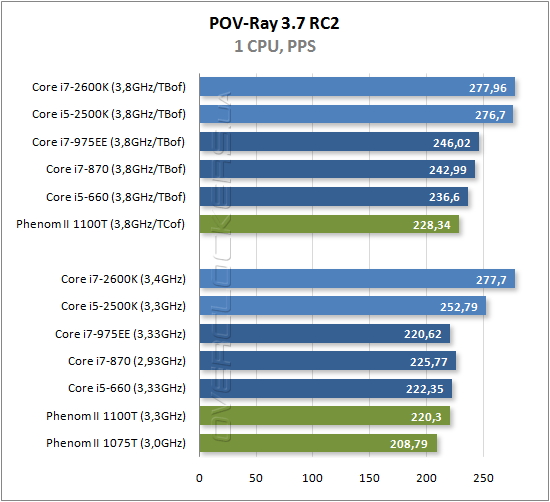

С POV-Ray такая же ситуация, и чем больше ядер у процессора, тем он производительнее в программе рендеринга.


Математические расчеты

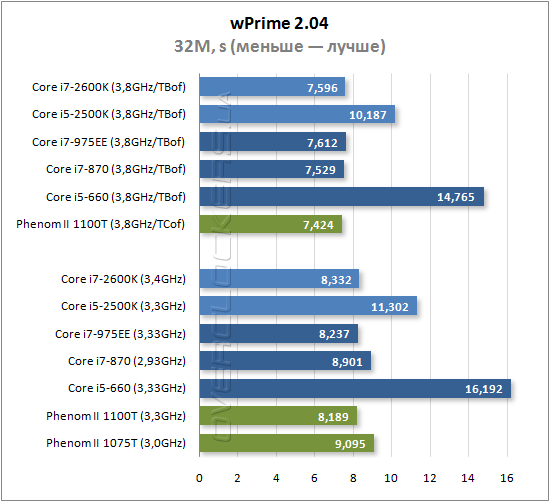

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

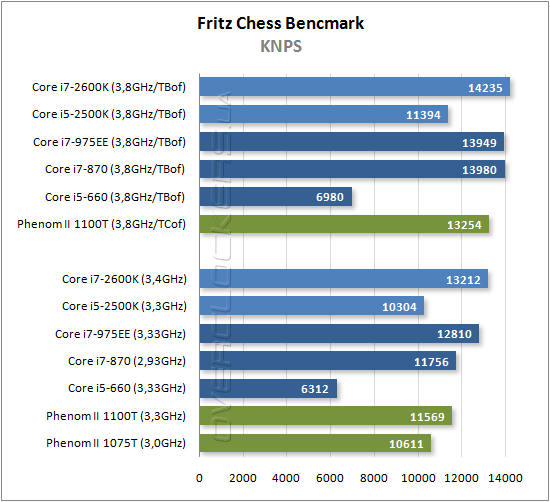

Расчет количества ходов в Fritz Chess Benchmark также зависит от количества ядер или исполняемых потоков и Core i5-2500K опять отстает от Lynnfield. Его даже умудряется обойти Phenom II X6 1075T, и с разгоном разница между ними только увеличивается, вплоть до 16%.

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

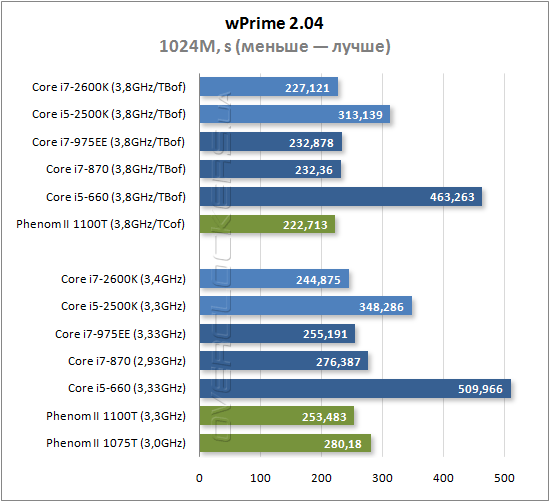

Еще один хорошо оптимизированный под многопоточность бенчмарк. Лидеров в wPrime как таковых нет — все высокоуровневые процессоры обоих производителей показывают одинаковые результаты, которые зависят от частоты той или иной модели. Лишенный Hyper-Threading Sandy Bridge опять отстает, но не так сильно, как Core i5-660.


Работа с видео

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

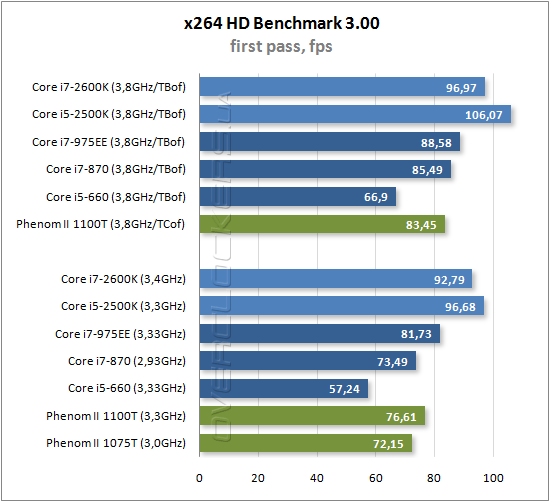

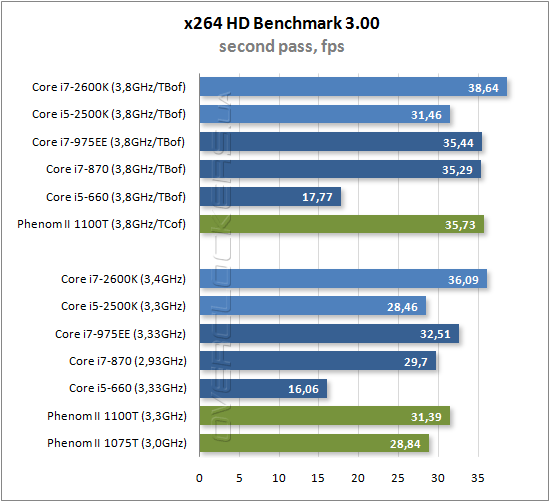

Интересная картина наблюдается в x264 HD Benchmark, который производит двухпроходное сжатие видеофайла кодеком H.264. Первый проход на дух не переваривает Hyper-Threading и без этой технологии результат обычно выше, что мы и наблюдаем с Core i5-2500K.

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Второй проход наоборот, требует как можно больше вычислительных ядер и полноценный новичок забирает заслуженную пальму первенства назад. Продукты AMD в этом тесте ни чуть не хуже конкурентов. Перспективы Clarkdale на фоне решений новой архитектуры кажутся туманными — им явно осталось на рынке совсем недолго.

Результаты тестирования в игровых приложениях

Синтетика

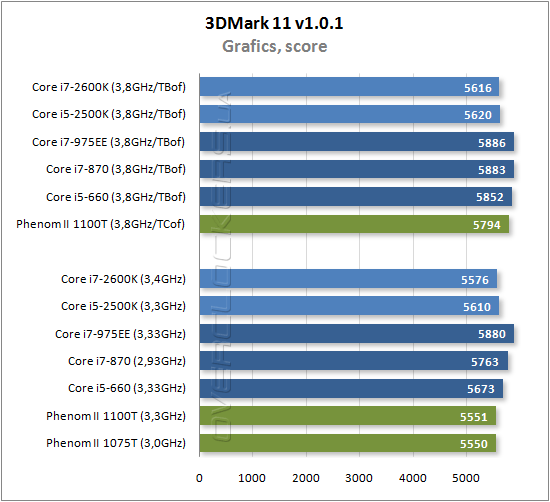

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

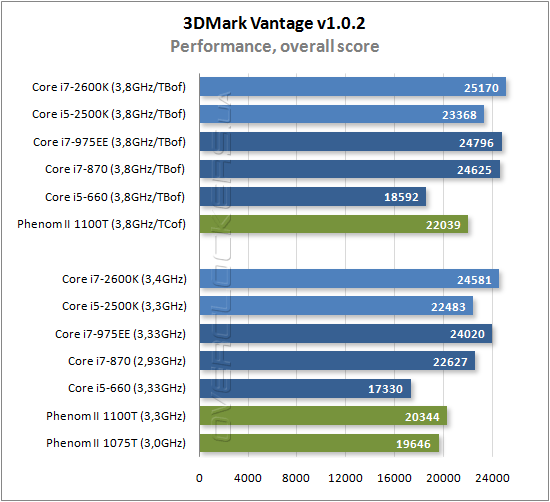

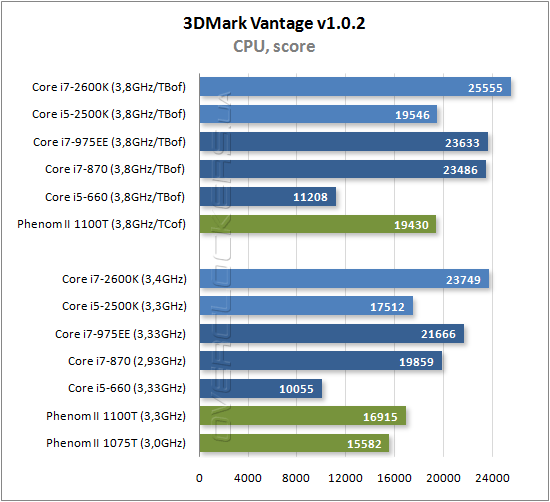

Теперь перейдем к игровым тестам, начав с синтетики. В 3DMark Vantage расстановка сил была предсказуема, учитывая его оптимизацию под многоядерность. Core i7-2600K безоговорочный лидер, вслед за ним расположились продукты на базе архитектуры Nehalem. Нынешний флагман AMD соперничает лишь с новым четырехъядерником Core i5, немного отставая от него. Но с разгоном они выступают почти вровень.

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

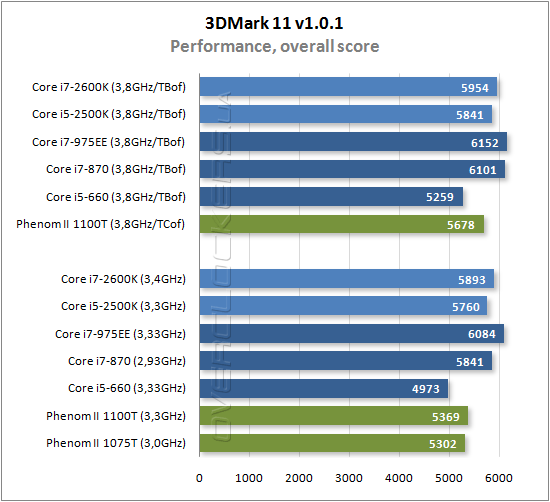

Новый тест на наших страницах показывает неоднозначные результаты — новинки проигрывают своим предшественникам до 3%. В чем же дело? Почему же 3DMark 11 так не благосклонен к ним? Смотрим на результаты процессорного теста Physics. В нем все закономерно и ничего нового мы не видим.

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

А вот в графическом подтесте наблюдается падение производительности системы на базе Sandy Bridge, и она пасует даже перед Core i5-660, во что очень трудно поверить.

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Возможно, проблема заключается в реализации интерфейса PCI Express или еще чего-нибудь и в будущих версиях тестового пакета или драйверов она будет решена. Пока же можем отметить первое поражение представителей платформы LGA1155.


Игры

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

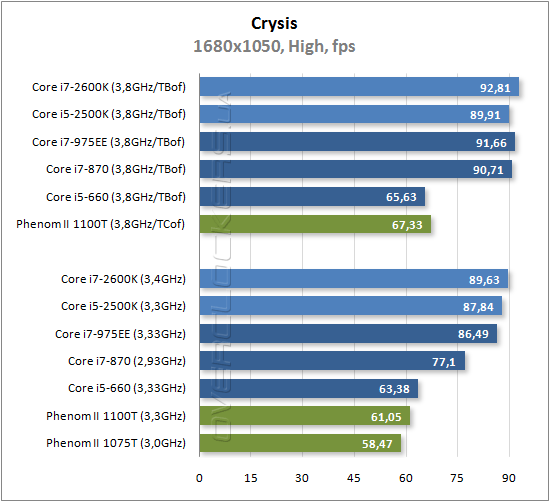

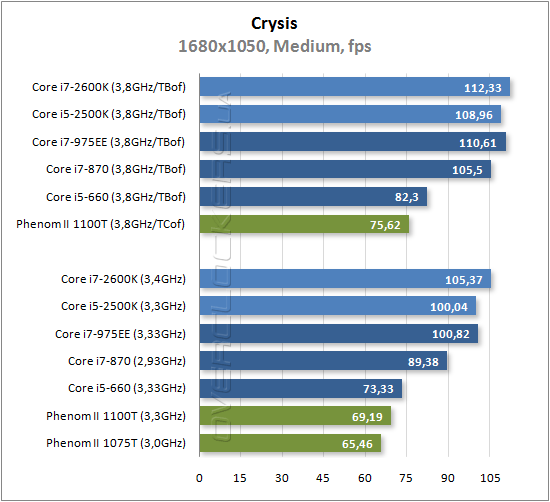

В реальных игровых приложениях, например, Crysis, двухтысячные модели смотрятся более привлекательно, особенно, когда 200-долларовый Core i5-2500K не хуже дорогих Lynnfield и Bloomfield.

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

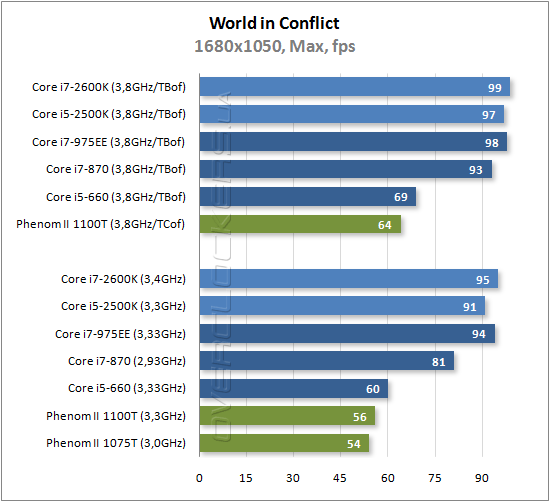

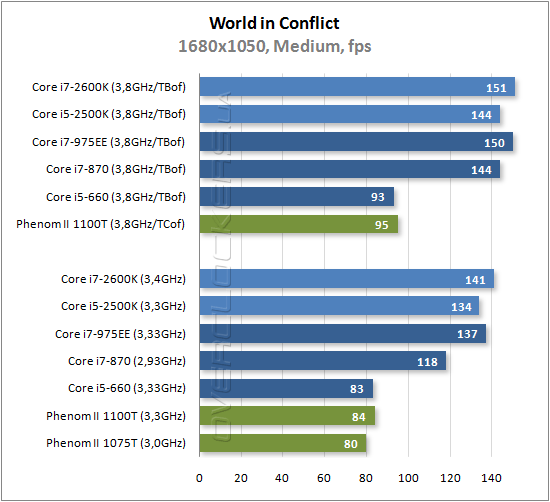

Стратегия реального времени World in Conflict оказалась не менее чувствительной к новинкам. На фоне таких результатов покупка устаревших решений себя не оправдает. Если, конечно, они прилично не подешевеют.

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

Результаты тестирования Intel Core i7-2600K и Core i5-2500K

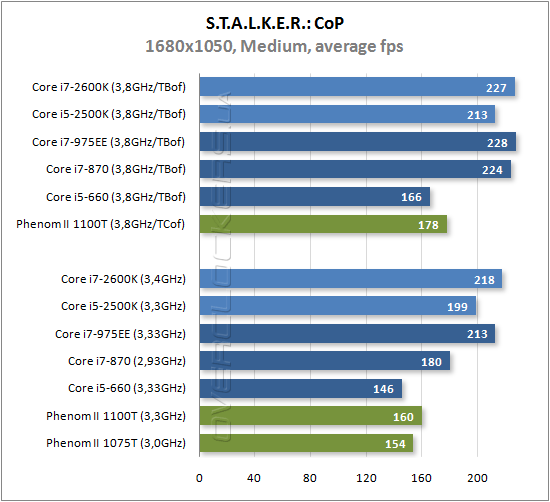

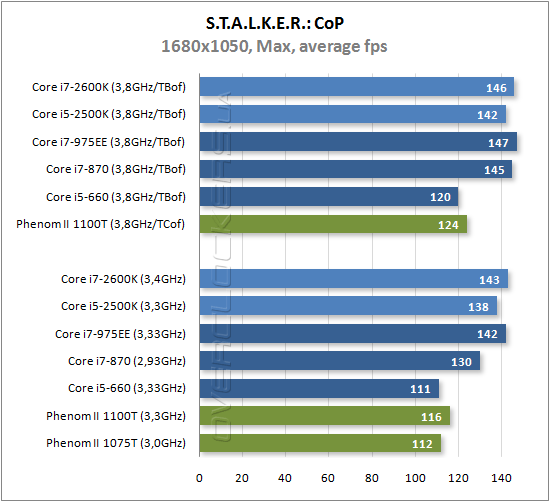

S.T.A.L.K.E.R.: Call of Pripyat сильно зависит от частоты процессора и емкости его кэша. Если в номинале Core i5-2500K обходит на десяток кадров Core i7-870, то с разгоном последний берет реванш. Но ведь Lynnfield не сможет без проблем работать на частотах 4,5 ГГц, а то и выше, не так ли?


Выводы

Проведя колоссальную работу над ошибками, компания Intel представила микроархитектуру Sandy Bridge с огромным потенциалом, решения на базе которой отличаются высокой производительностью и экономичностью. И хотя ничего революционного в ней нет, именно с нее начнется новый виток развития процессорного рынка. Высокая интеграция и низкий уровень энергопотребления станут неотъемлемой частью будущих продуктов, обрастающих все большим функционалом, что невольно мы уже замечаем сейчас.

Процессоры Sandy Bridge, несмотря на свою среднюю стоимость, предлагают нам новый уровень производительности, ранее доступный лишь с топовыми решениями. Благодаря переработанному контроллеру памяти и некоторым архитектурным изменениям удалось избавиться от многих ограничивающих факторов, сдерживающих дальнейшее развитие архитектуры Nehalem. Но платой за это стала необходимость в новой платформе с разъемом LGA1155, несовместимой с ранее выпущенными решениями. Несмотря на всю привлекательность Sandy Bridge переход на нее с LGA1156 или даже LGA1366 вряд ли оправдает затраты, но она даст возможность наконец-то избавиться от древней LGA775 или же перейти из конкурирующего лагеря. Тем более, что новинка действительно того стоит.

Помимо процессорного ядра было усовершенствовано графическое, расположенное теперь на одном кристалле с остальными блоками. Его функциональность и производительность позволяет конкурировать с дискретными картами начального уровня серии GeForce и Radeon. Пользователям теперь не придется задумываться о покупке недорого адаптера, когда возможности встроенного сильно ограничены.

Энтузиасты оценят разгонный потенциал процессоров на базе очередной микроархитектуры, который благодаря использованию 32-нм техпроцесса вырос до 4,5-5,0 ГГц и выше. Такие частоты доступны при воздушном охлаждении и небольшом повышении питающего напряжения. Для подобных подвигов ранее необходимо было прибегнуть к усиленному охлаждению и серьезному увеличению напряжения питания.

Но какой бы ни была идеальной новая платформа, определенный недостаток в ней обязательно найдется. И в данном случае он касается энтузиастов. Разгонять процессоры теперь можно определенной серии с разблокированным множителем, а не любой, как это было ранее. И все бы ничего, если бы не их стоимость, которая пока находится в пределах 250-350 долларов, что не каждому оверклокеру будет по карману. Здесь явно не хватает более доступной модели, позволяющей экономным энтузиастам, коих большинство, безболезненно перейти на новую платформу.

Что касается конкурента, то лишь чудо может спасти его от дальнейшего снижения цен на свою продукцию. И если оно выйдет таким, как обещают, в выигрыше будут все. Иначе шестиядерники придется продавать еще по более низкой цене.


P.S. К сожалению, при подготовке материала стало известно о проблемах с SATA-котроллером в новых чипсетах Intel. По этой причине с переходом на новую платформу лучше повременить до появления в продаже материнских плат, избавленных от этого недостатка.
