AMD APU Raven Ridge. Изучение разгонного потенциала и быстродействия Ryzen 5 2400G и Ryzen 3 2200G

Разгон Ryzen 3 2200G

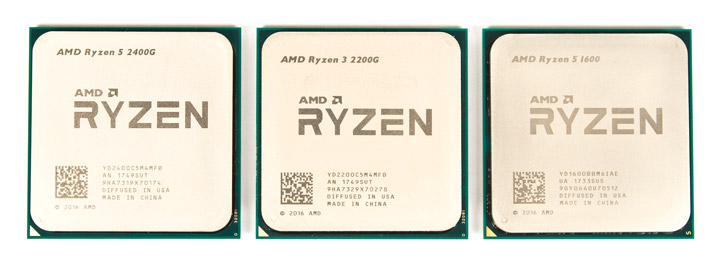

Батч этого APU (AN 1749SUT) полностью аналогичен присутствующему на старшей модели.

Разгон Ryzen 5 2400GРазгон Ryzen 5 2400G

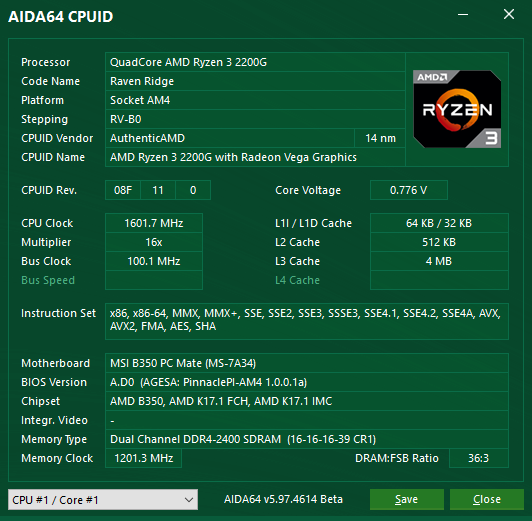

Уровень частоты для состояния простоя такой же — 1,6 ГГц, а напряжение оказалось чуть больше 0,75 В.

Разгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200G

Однопоточный сценарий приводит к увеличению частоты до 3,7 ГГц с ростом напряжения до 1,387 В.

Разгон Ryzen 3 2200GРазгон Ryzen 3 2200G

Полная нагрузка на ядра снизит частоту до 3,625–3,65 ГГц, а Core Voltage при этом не превысит 1,369 В. Температура этого APU была поменьше — 49 °C.

Разгон Ryzen 3 2200GРазгон Ryzen 3 2200G

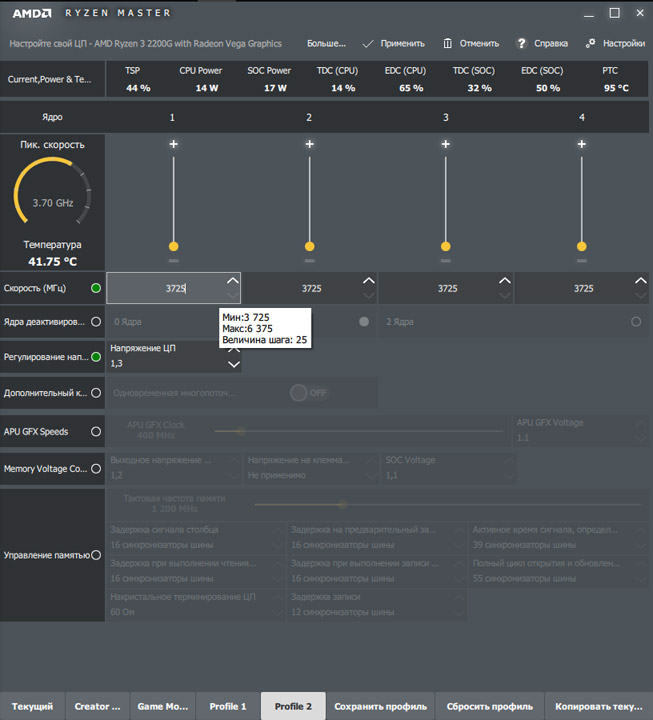

Продвигаться будем по тому же сценарию — постепенное наращивание частоты в Ryzen Master и увеличение напряжения после зафиксированного сбоя.

Разгон Ryzen 3 2200G

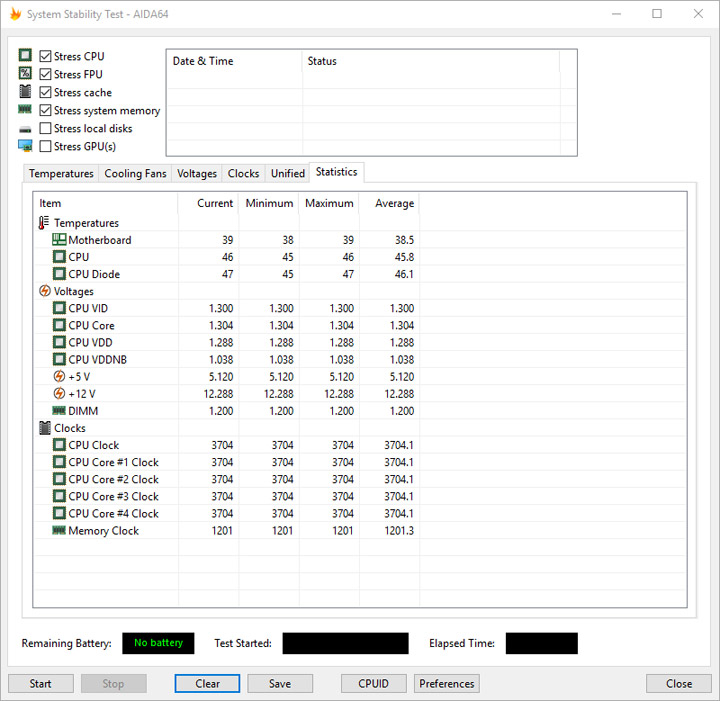

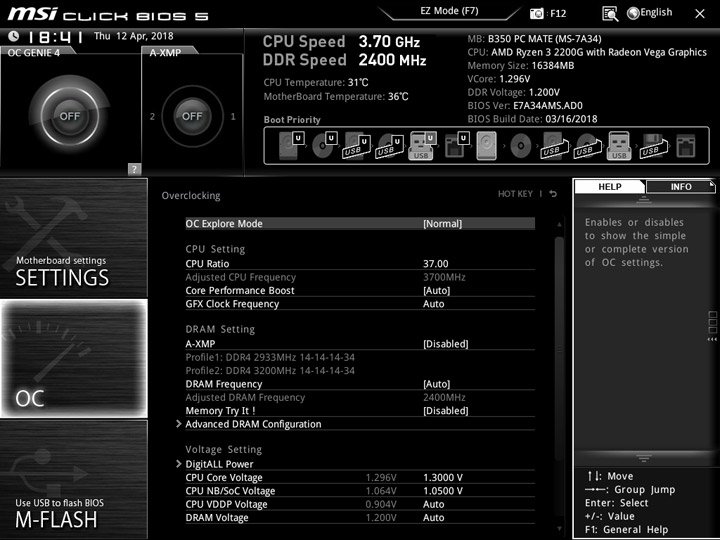

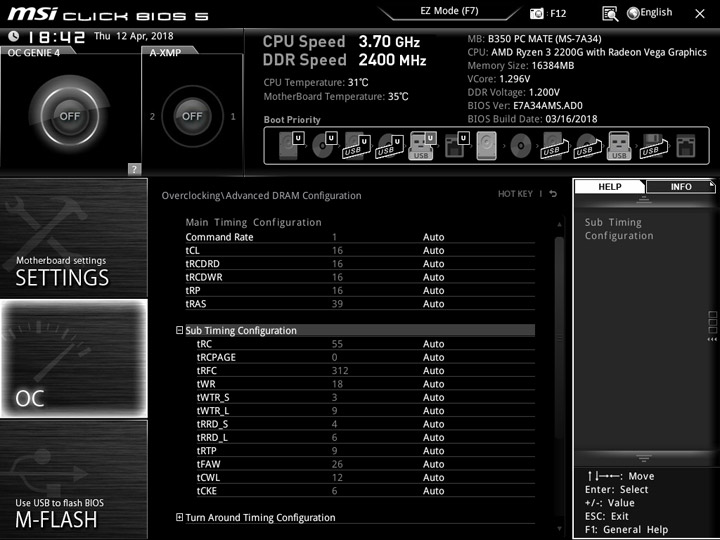

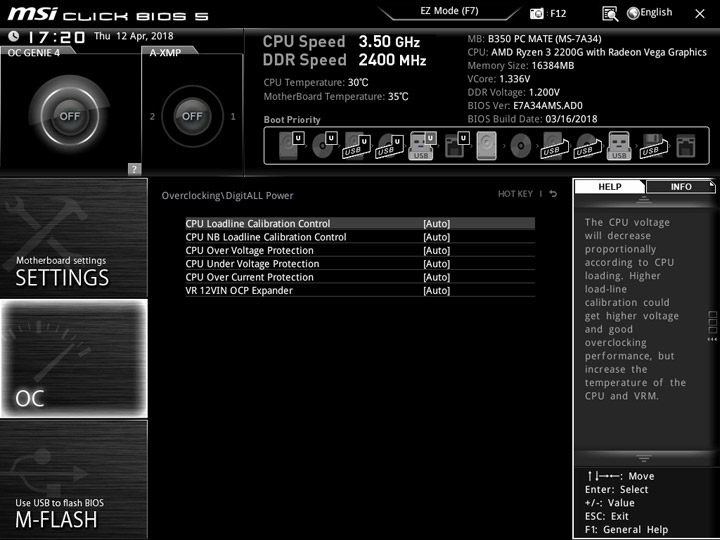

Начнём с 1,3 В и частоты 3,7 ГГц, зафиксировав эти значение в UEFI.

Разгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200G

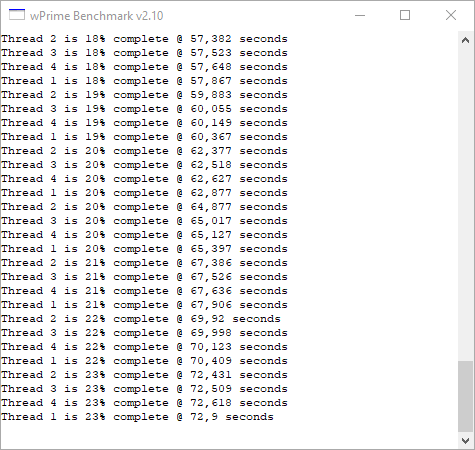

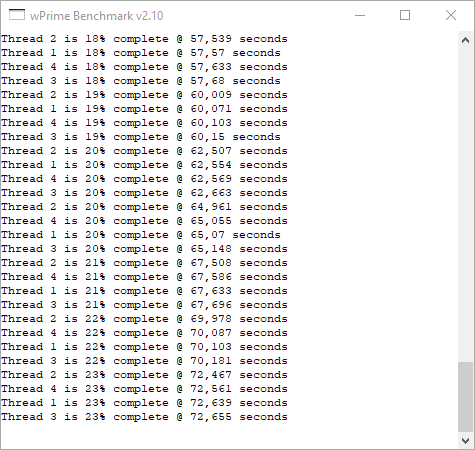

Итоги вышли менее выдающимися, чем с Ryzen 5 2400G. Полученные замеры собраны в таблицу, для удобства восприятия информации.

Модель Напряжение в UEFI, В CPU VDD (действующее), В Частота до сбоя wPrime, МГц
Ryzen 3 2200G 1,3 1,288 3929
Ryzen 3 2200G 1,35 ≤ 1,344 3979
Ryzen 3 2200G 1,4 ≤ 1,394 4054
Ryzen 3 2200G 1,45 ≤ 1,444 4076
Ryzen 3 2200G 1,5 ≤ 1,494 4129

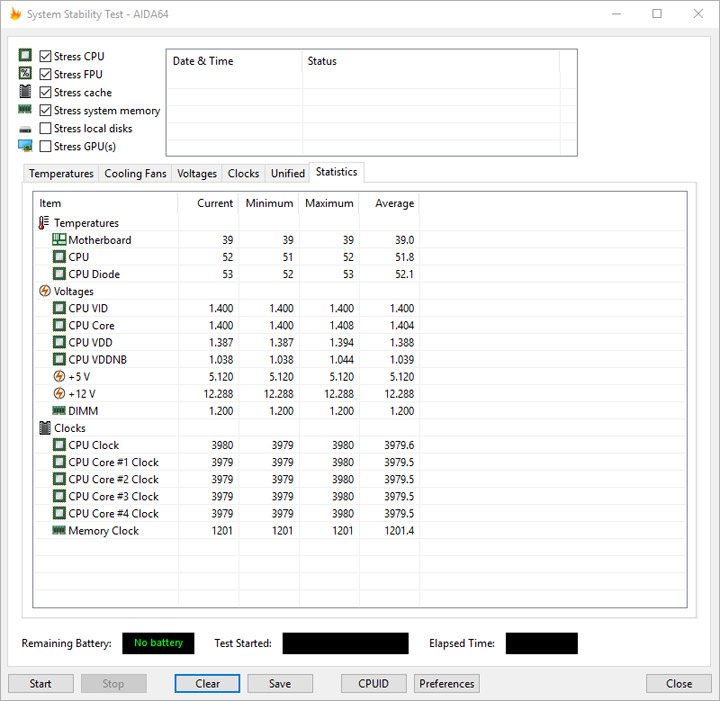

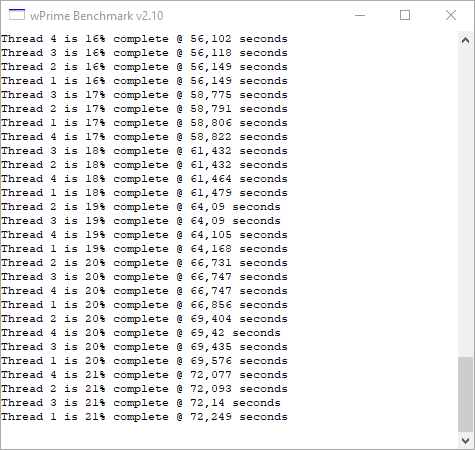

Вновь приведу набор скриншотов для оценки стабилизации напряжения и роста действующей температуры.

Разгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200G

Получилось в точности воспроизвести схему функционирования ОЗУ.

Разгон Ryzen 3 2200G

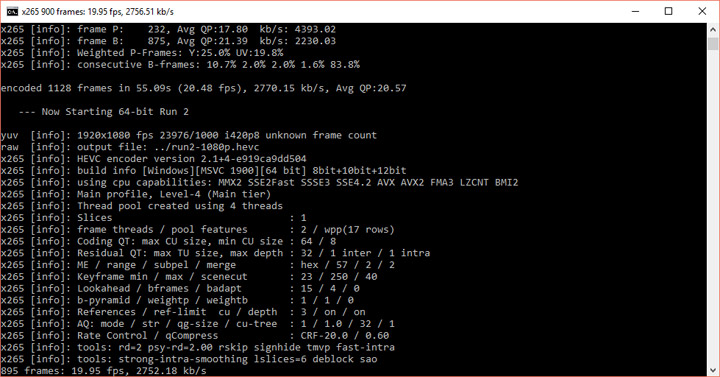

В качестве определяющего общую стабильность в работе системы вновь воспользуемся x265 HD Benchmark.

Разгон Ryzen 3 2200G

Неизменными были уровни CPU Core и SOC Voltage, а для памяти оказалось достаточно установить значение чуть меньше, действующим значением стали 1,472 В. Вероятно, сказалось меньшее число задействованных утилитой вычислительных потоков. А вот частота процессору покорилась заметно меньше — 3950 МГц.

Разгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200G

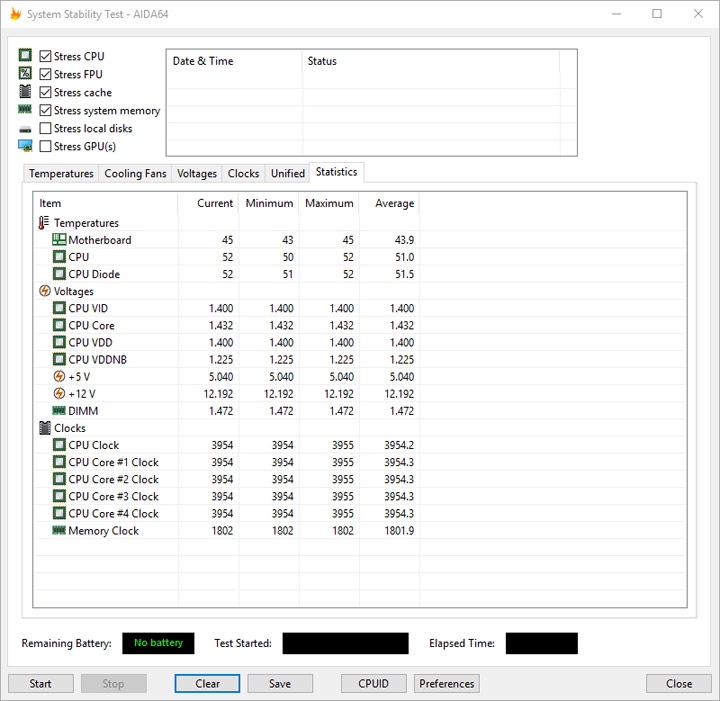

При неизменных 1,4 В у датчика CPU VDD в AIDA64, меньшим стало значение для CPU Core — 1,432 В. Ещё один сниженный показатель системы — температура ЦП, нагрев достигал 55 °C при нагрузке уровня wPrime.

Разгон Ryzen 3 2200GРазгон Ryzen 3 2200G

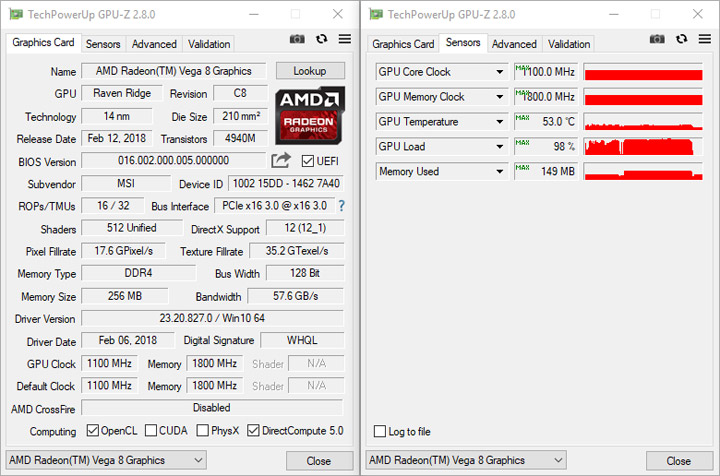

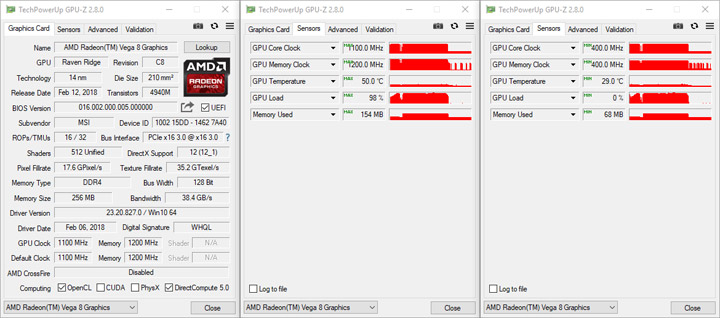

Разобравшись с ЦП и ОЗУ, перейдём к интегрированному ГП. Размер видеобуфера с штатными настройками также равен 256 МБ, частота в простое составляет 400 МГц, а при нагрузке растёт до 1100 МГц.

Разгон Ryzen 3 2200G

Величина SOC Voltage не превышает 1,087 В.

Разгон Ryzen 3 2200G

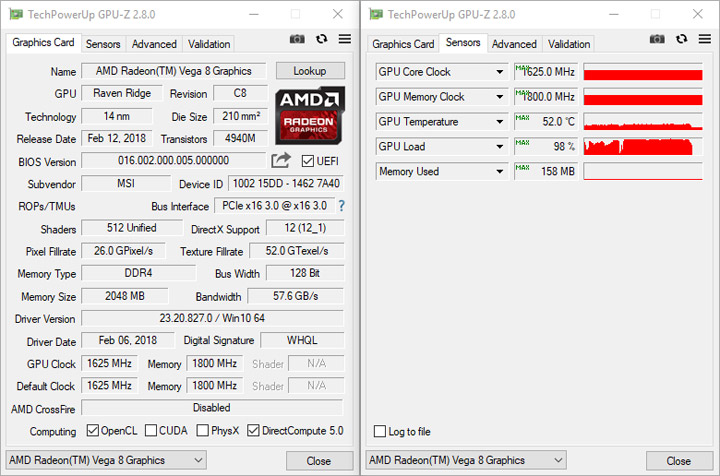

С самого начала изучения разгонного потенциала Radeon Vega 8 меня ожидал сюрприз. Разогнанная память повлияла на систему так, что даже при штатной частоте (1100 МГц) iGPU не работал корректно. Нужно было отыскать отметку, когда тестовые сценарии могли выполняться без проблем, ею стала величина 1,1875 В (для установок в UEFI). С ней уже получилось и слегка превысить частотный уровень. Но заранее унывать не стоит, с разгоном тут всё получилось даже лучше, чем с Vega 11. Итоговые значения есть в таблице:

Модель Напряжение в UEFI, В CPU VDDNB (действующее), В Частота до сбоя системы, МГц
Radeon Vega 8 1,1875 1,163 1150
Radeon Vega 8 1,25 1,225 1625

Объём отведённой памяти для нужд видеоподсистемы не повлиял на уровень напряжения при разгоне, но нельзя не отметить заметно выросшее значение относительно случая со старшей моделью.

Разгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200G

Действующие значения увеличенных групп напряжений приняли следующий вид:

Разгон Ryzen 3 2200GРазгон Ryzen 3 2200G

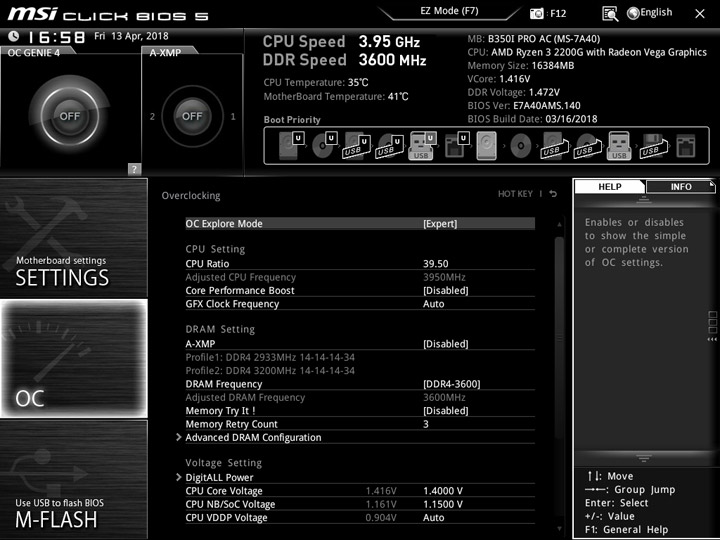

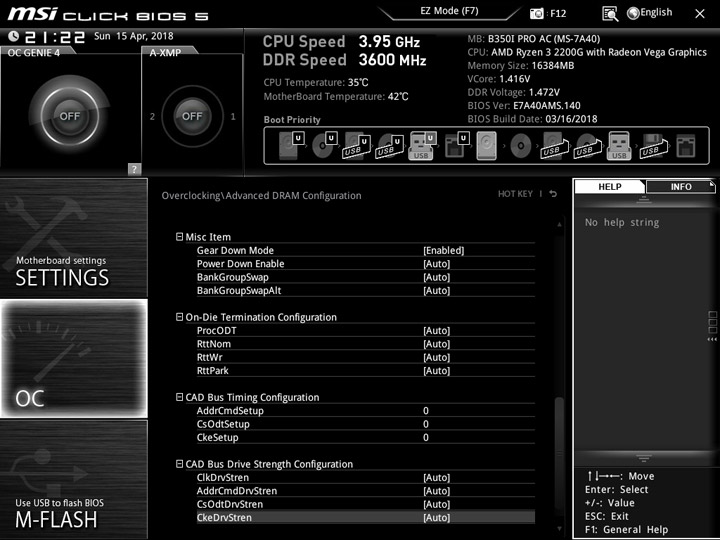

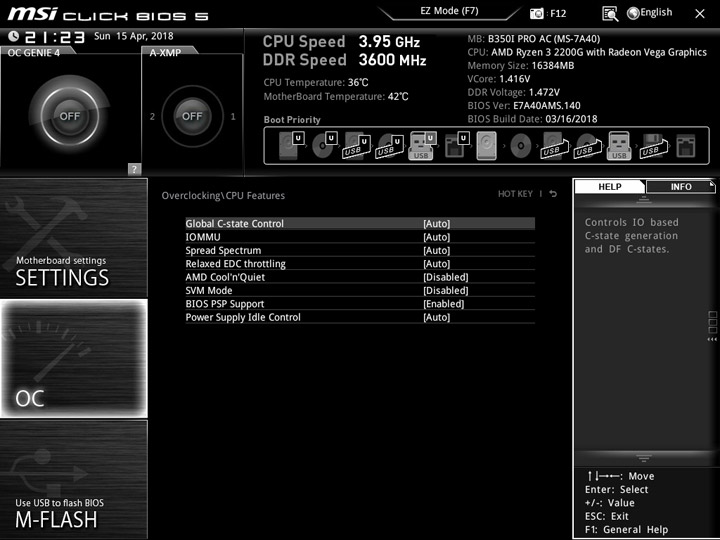

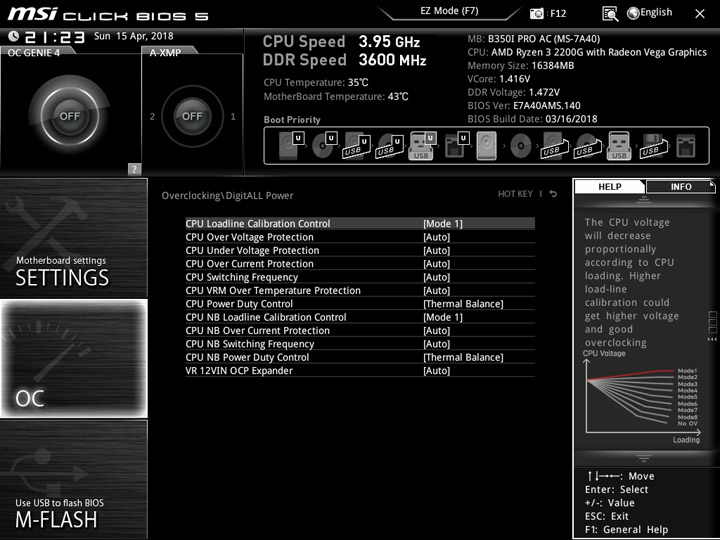

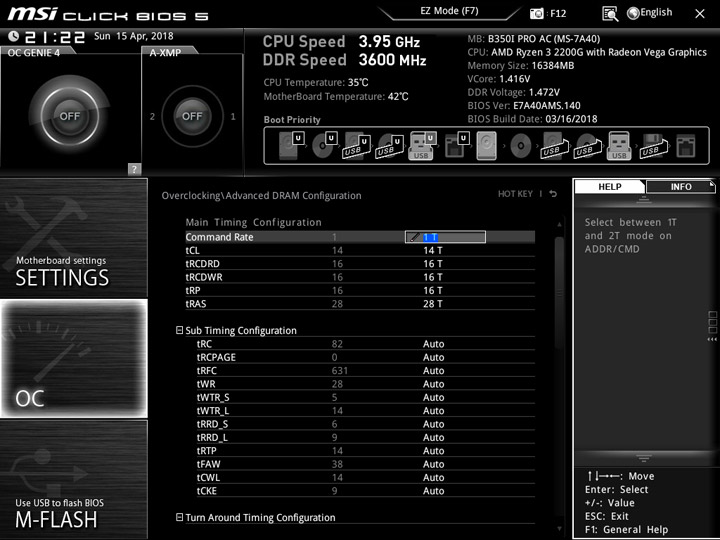

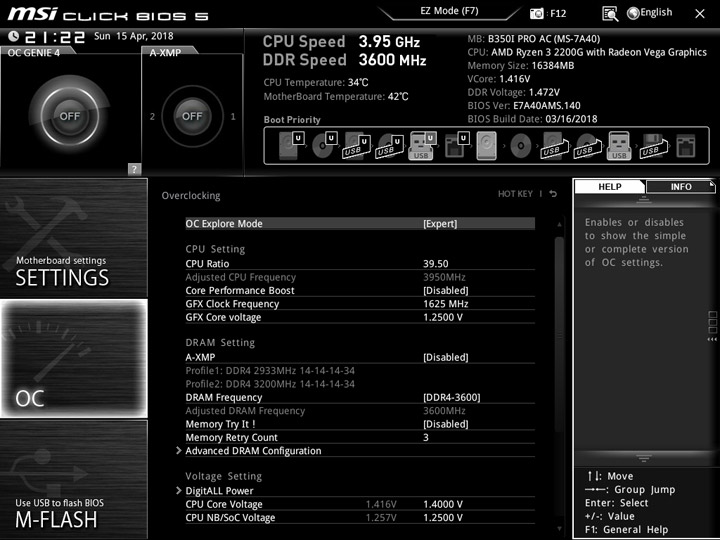

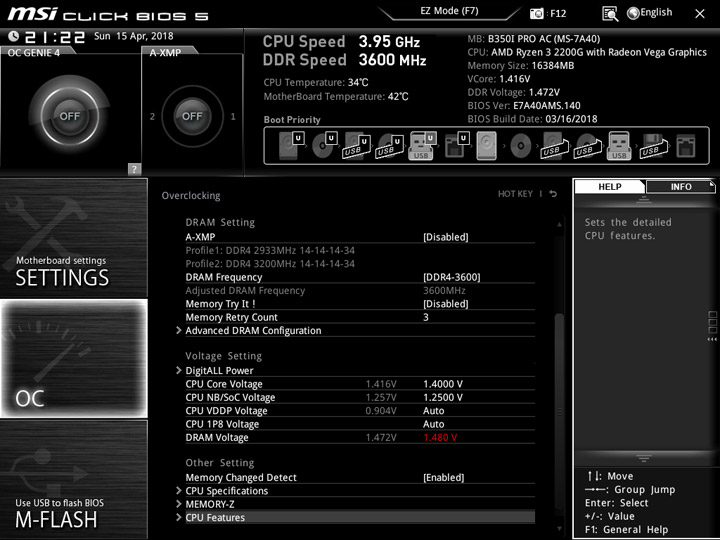

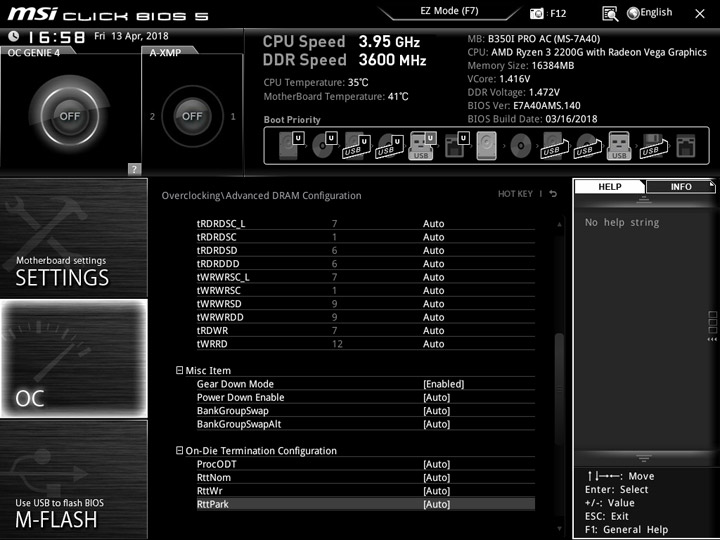

Выставленные в UEFI переменные указаны на скриншотах:

Разгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200GРазгон Ryzen 3 2200G
Увеличивая скорость, мы боремся за производительность
