Обзор кулера Zalman CNPS9900DF: когда больше не значит лучше

Компания Zalman продолжает активно развивать тему систем охлаждения с радиальным расположением пластин. Поэтому неудивительно, что к нам на тестирование попала модель универсального процессорного кулера Zalman CNPS9900DF. Но вряд ли ее можно назвать новой разработкой, скорее это обновление выпущенного ранее продукта. Если внимательно присмотреться к ней, легко узнать кулер Zalman CNPS9900 МАХ, только отрастившего себе второй вентилятор. Что же, попробуем разобраться, насколько полезной оказалась подобная «мутация».

Zalman CNPS9900DF


Комплект поставки

Кулер поставляется в красивой информативной коробке. Через круглые пластиковые окошки можно частично рассмотреть ребра пластин и вентиляторы. Наиболее важная информация о продукте содержится на левой боковине — помимо рекламы технологии композитных тепловых трубок, здесь есть информация о поддерживаемых моделях процессорных разъемов и сжатые технические характеристики самого кулера.

Zalman CNPS9900DF

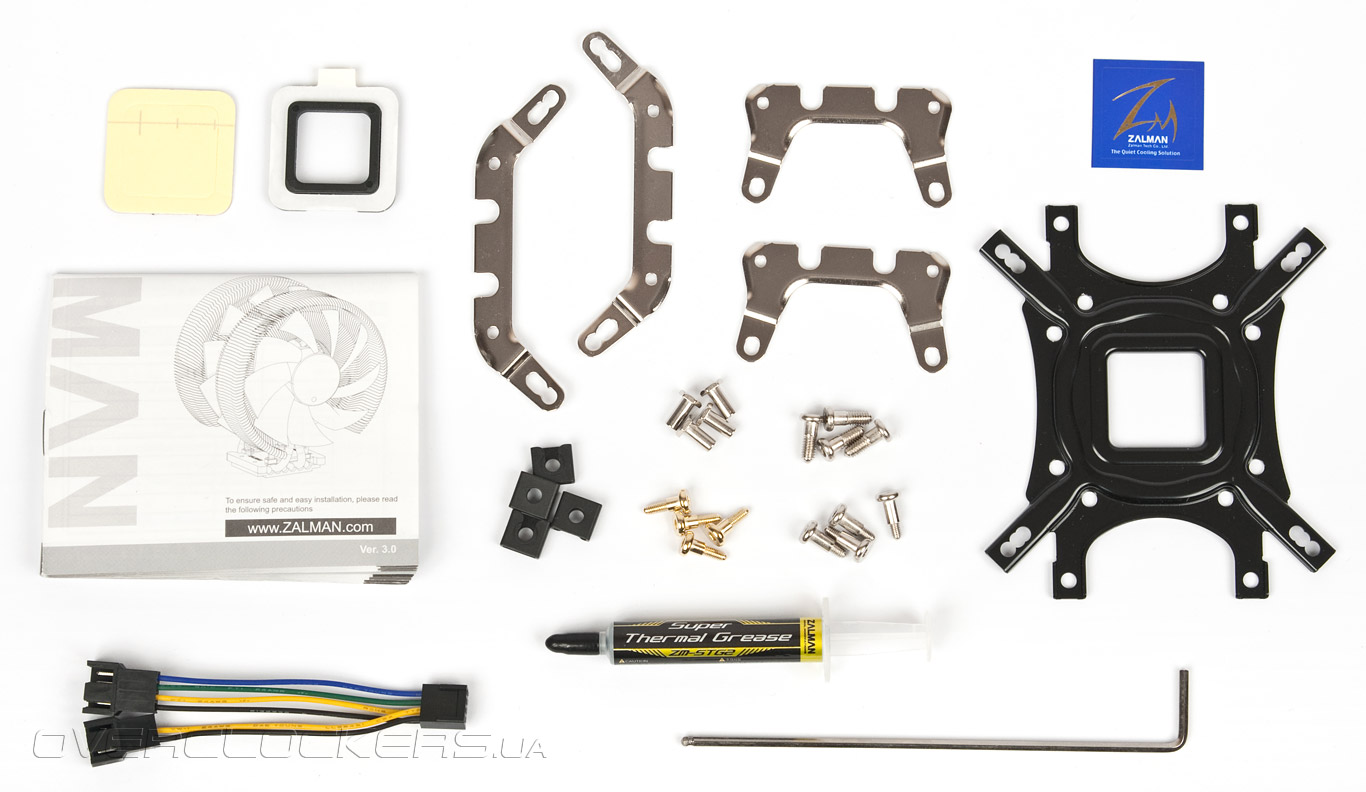

Помимо коробки, система охлаждения упакована в пластиковый блистер. Дополнительная пластиковая лента опоясывает ребра радиатора, улучшая их защиту и удерживая средний вентилятор от вращения во время перевозки. Передний вентилятор застопорен с помощью кусочка полиуретана в виде небольшого кирпичика. Установочный комплект отделен от отсека кулера картонной перегородкой. Комплект аксессуаров знаком всем, кто хоть раз использовал актуальные процессорные кулера от Zalman. В нем есть:
  • инструкция по установке;
  • универсальная усилительная пластина;
  • отдельные скобы крепления для платформ Intel и AMD;
  • набор болтиков, прокладок и наклеек;
  • шестигранная отвертка;
  • переходник, позволяющий подключить два вентилятора к одному разъему;
  • термопаста Zalman ZM-STG2, которая отлично зарекомендовала себя в наших прошлых тестах.
Zalman CNPS9900DF


Внешний вид и особенности конструкции

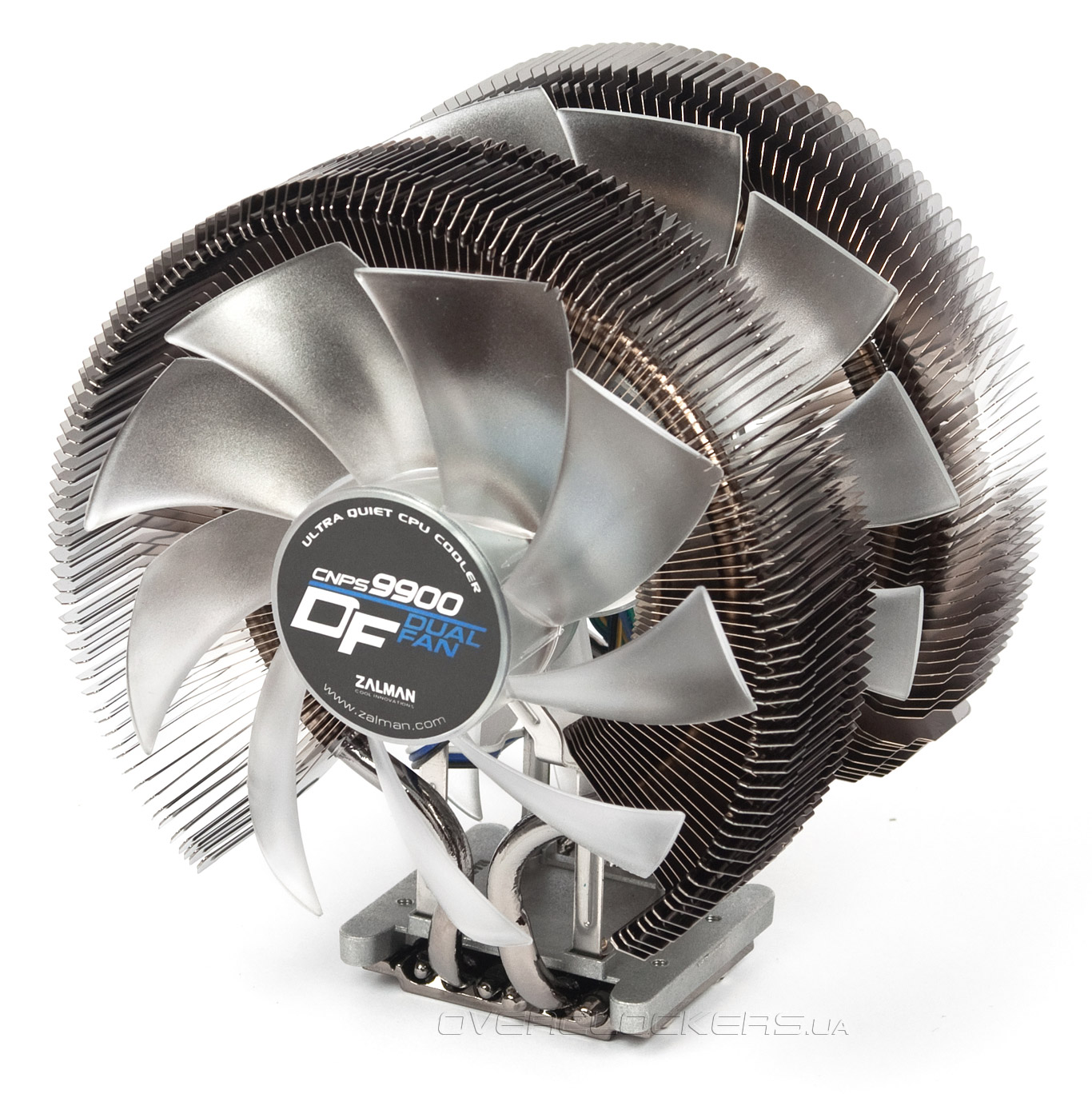

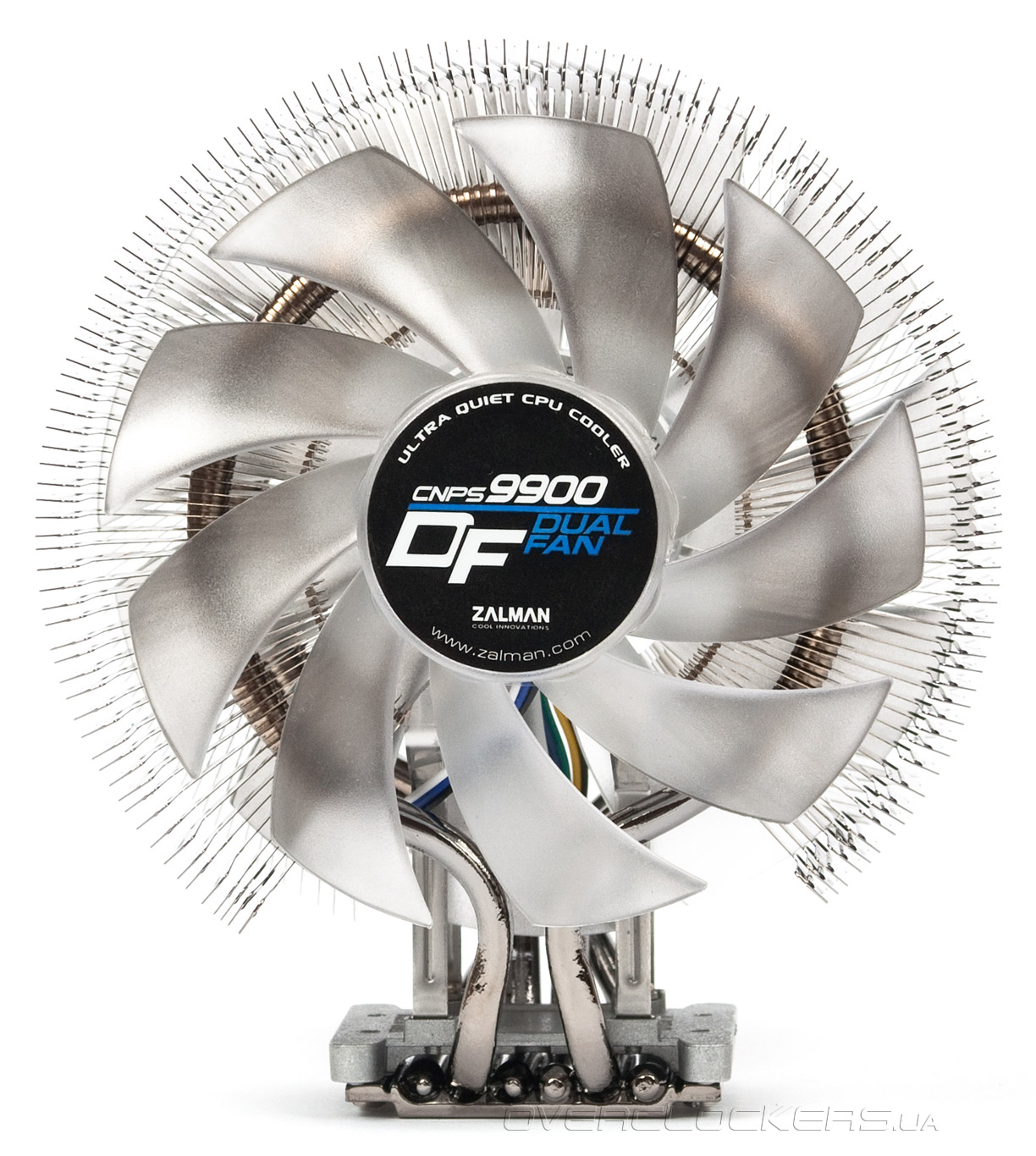

Как уже упоминалось выше, Zalman CNPS9900DF — это не обычная вертикальная башня, поскольку ребра радиатора располагаются веером относительно центральной оси симметрии. Подобное решение позволяет отводить воздух сразу во всех направлениях, поскольку пропеллеры не имеют рамки. Благодаря этому улучшается обдув окружающих компонентов материнской платы, но есть и негативный момент — вентиляторы создают меньшее статическое давление. С другой стороны, узким ребрам радиатора и не требуется усиленного обдува для нормального отвода тепла. Тепловые трубки пронизывают охладительные пластины по кругу, и, загибаясь под 90 градусов, уходят в основание. При первом взгляде на кулер может показаться, что тепловых трубок шесть.

Zalman CNPS9900DF

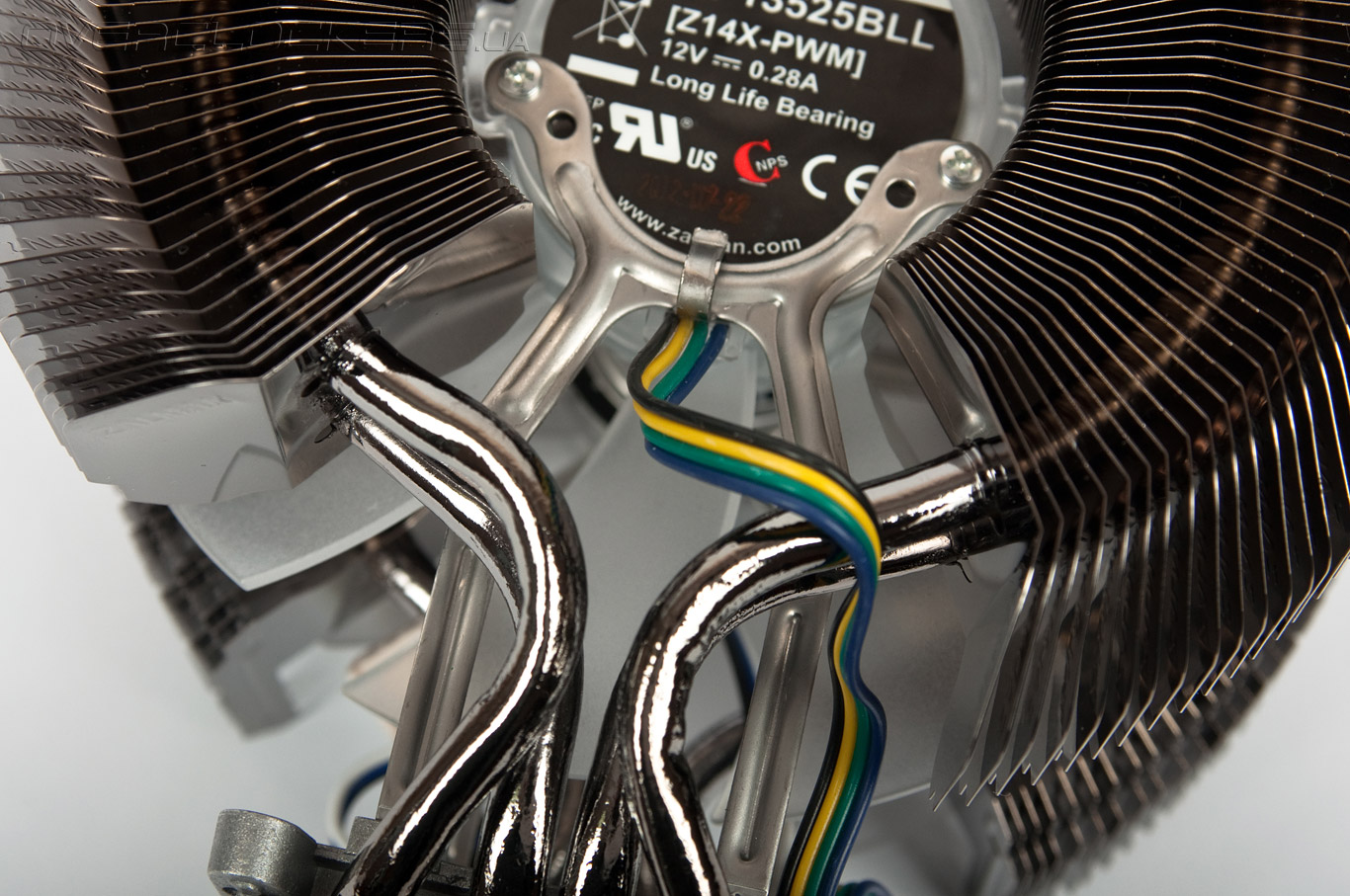

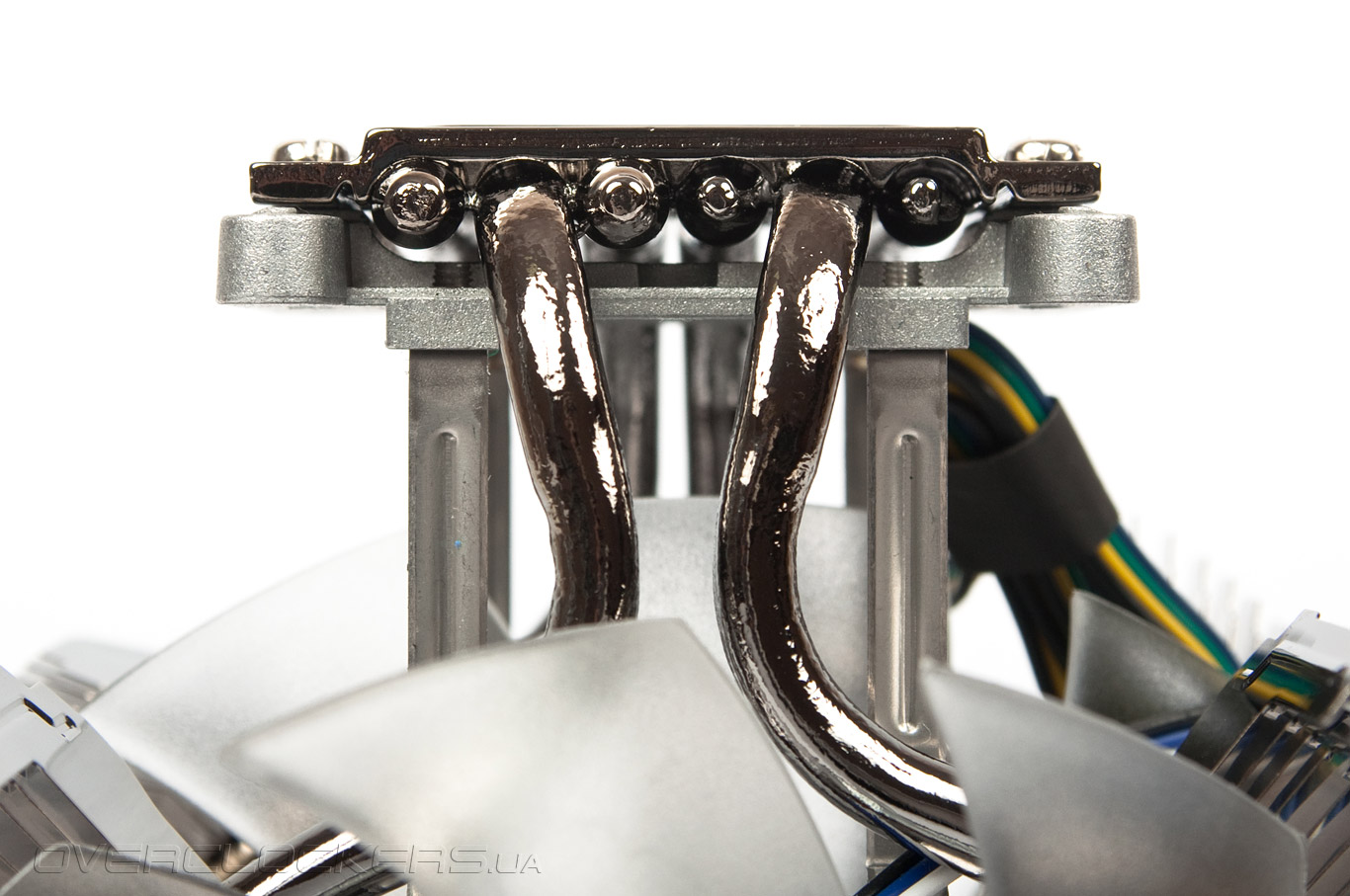

На самом же деле, в конструкции применяется всего три тепловые «композитные» трубки. Но каждая из них проходят через основание два раза.

Zalman CNPS9900DF

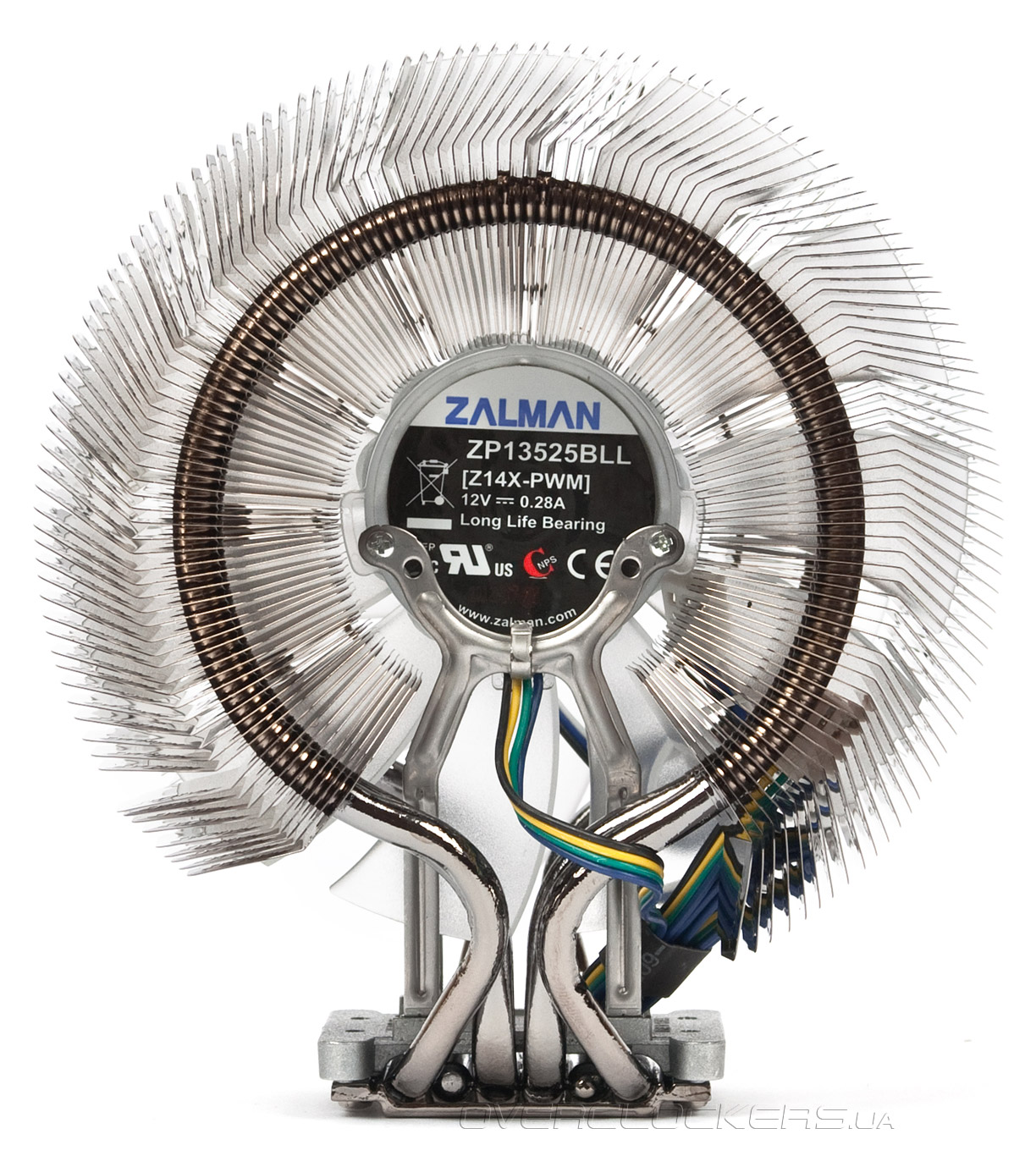

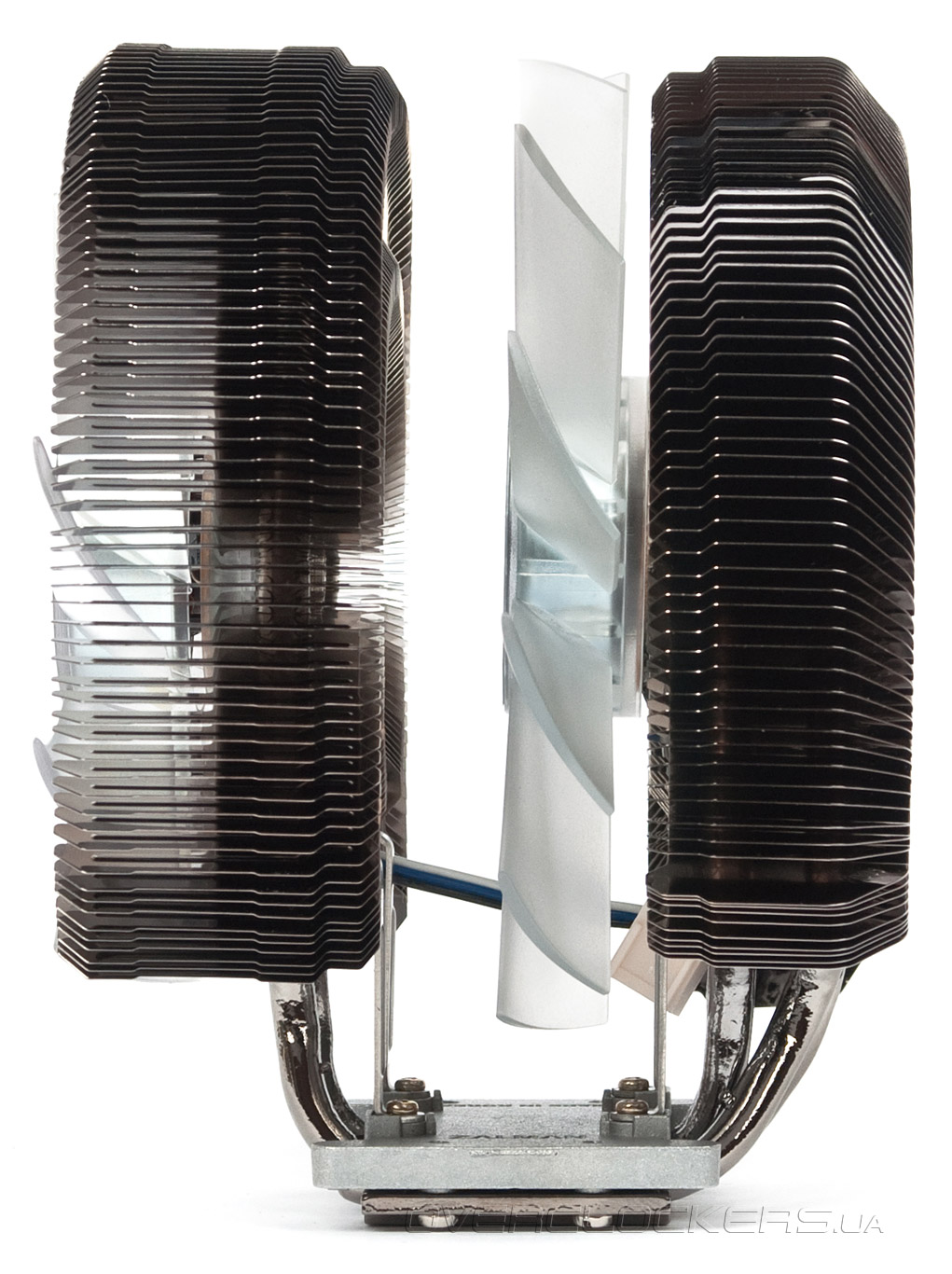

Конструкция радиатора разделена на две части, как и в старой версии CNPS9900 МАХ. Отличие состоит в том, что передняя секция стала вполовину шире для того, чтобы прикрыть по бокам 110-мм вентилятор. Через фронтальную часть проходит по кругу одна тепловая трубка. Задняя секция одета на две, расположенные друг за другом, радиальные трубки и выглядит в профиль заметно уже. Но это оптический обман, поскольку ее фактическая площадь рассеивания гораздо больше. Между секциями закреплен 130-мм вентилятор.

Zalman CNPS9900DF

Если пластины радиатора в передней секции прямые, то сзади они загнуты под углом 135 градусов. Подобная инженерная уловка позволила избежать увеличения общего диаметра кулера.

Zalman CNPS9900DF

Всего в каждой секции поместилось по 134 радиаторные пластины. Причем на каждой выштампован логотип Zalman. Поднимать кулер за эти ребра крайне нежелательно, поскольку держатся они исключительно на тепловых трубках.

Zalman CNPS9900DF

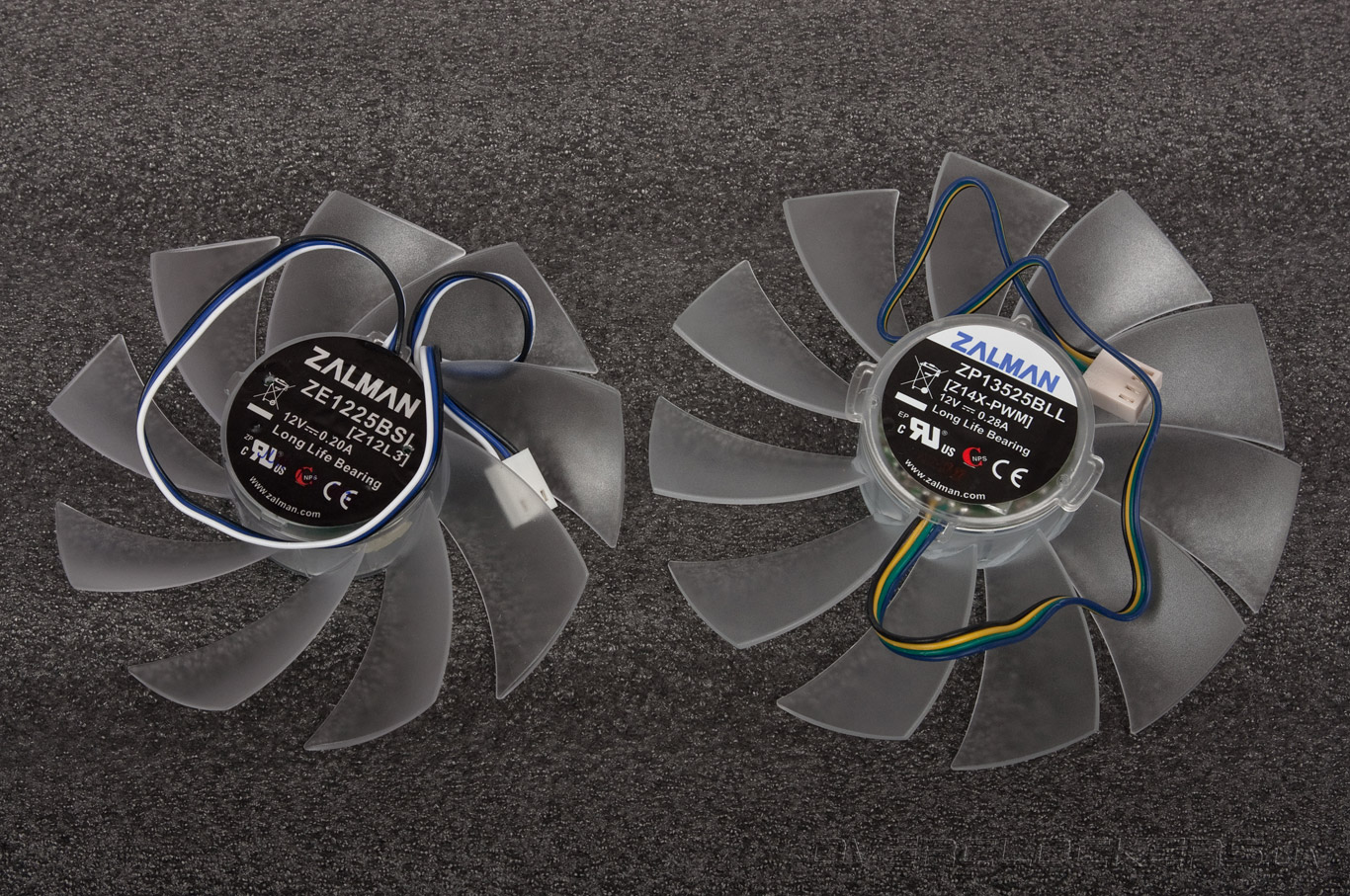

Zalman CNPS9900DF укомплектован двумя вентиляторами с синей подсветкой. В качестве подшипника в обоих случаях служит улучшенная втулка. Передний пропеллер имеет реальный диаметр в 110 мм, девять лопастей и промаркирован как ZE1225BSL. Разъем для подключения трехконтакный, скорость вращения не регулируется и постоянно составляет 1000 об/мин. Средний 130-мм вентилятор обозначен как ZP13525BLL, разъем четырех-контактный, скорость регулируется с помощью ШИМ в диапазоне 900—1400 об/мин, крыльчатка имеет 11 лопастей. Поскольку на данном радиаторе отсутствуют стандартные посадочные отверстия, найти замену указанным «вертушкам» будет сложно. Второй неприятный момент — кабели вентиляторов никак не защищены от попадания в крыльчатку, поэтому при установке их лучше сразу зафиксировать подручными средствами.

Zalman CNPS9900DF

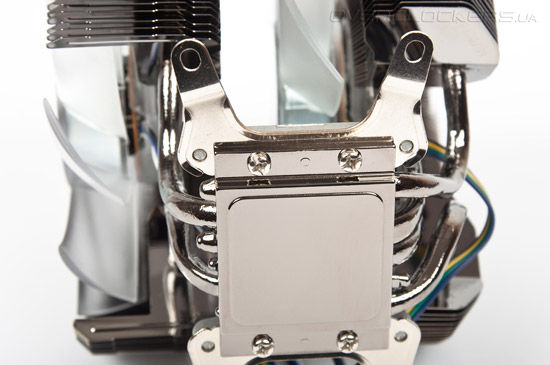

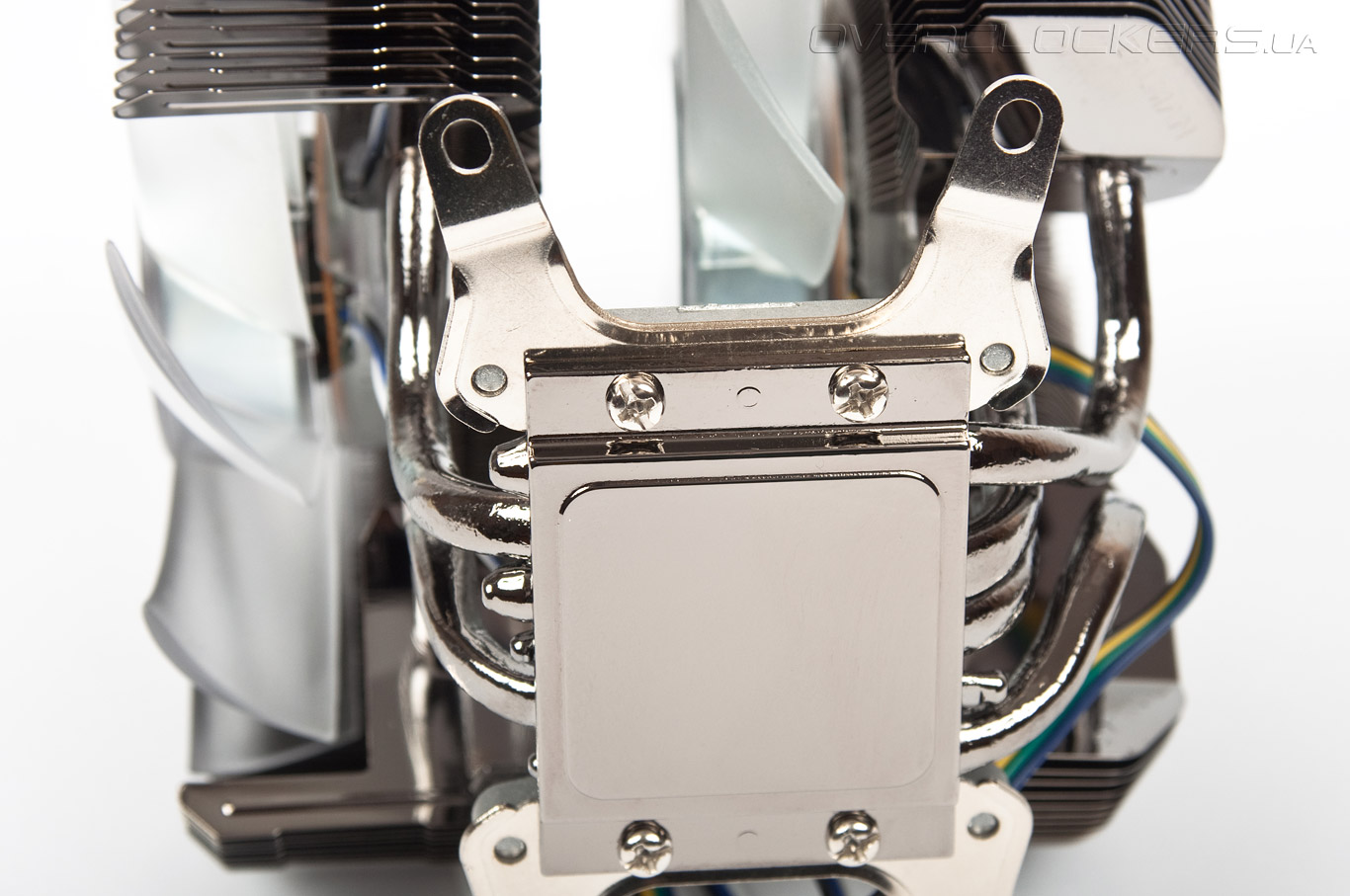

Основание теплосъемника сделано из никелированной меди и отполировано до состояния зеркала, но на подошве тестового экземпляра наблюдается ярко выраженная неровность, смещенная ближе к правому краю.

Zalman CNPS9900DF

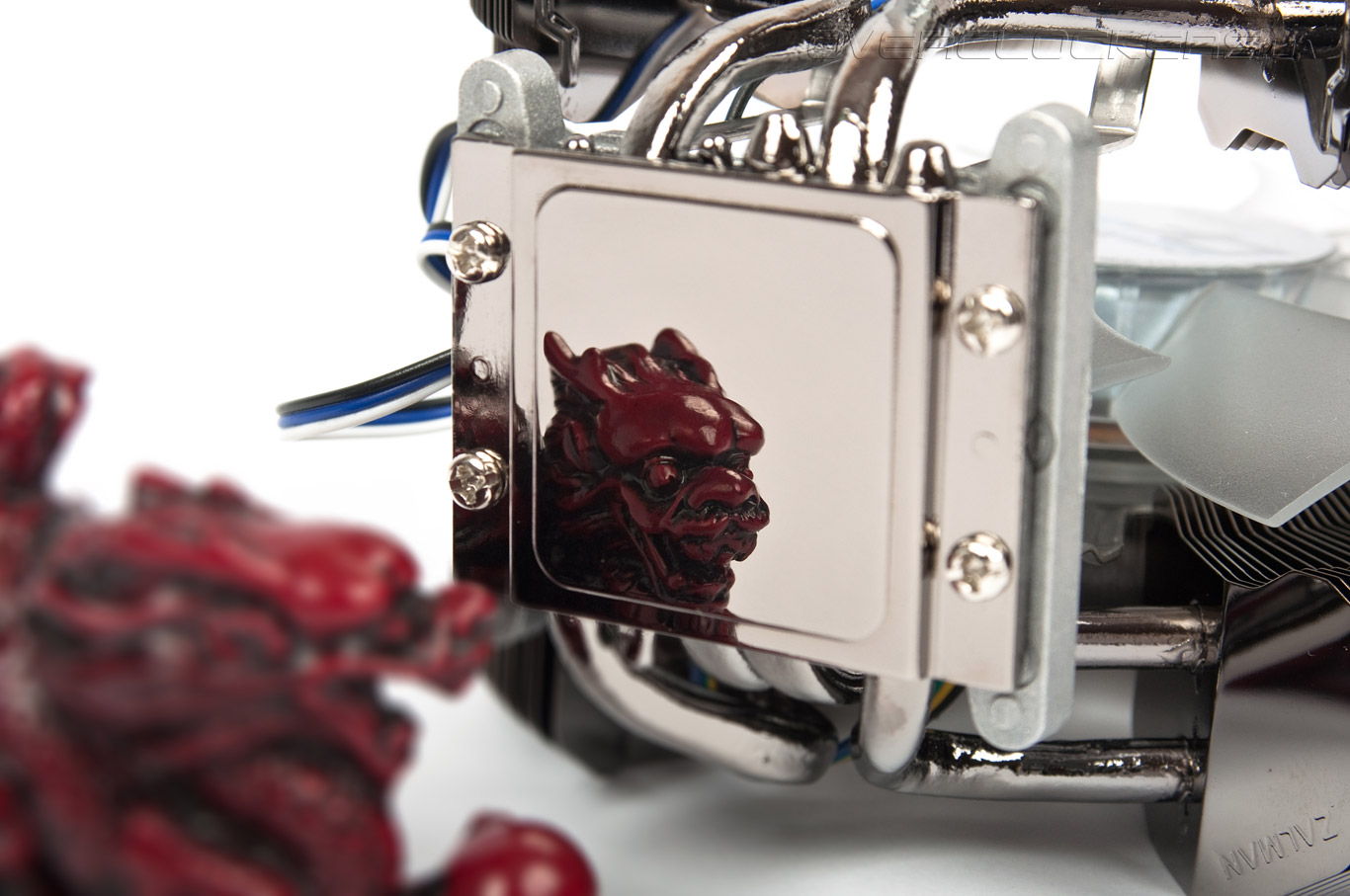

Этот горб хорошо виден по оптическим искажениям и отпечатку термопасты.

Установка и совместимость

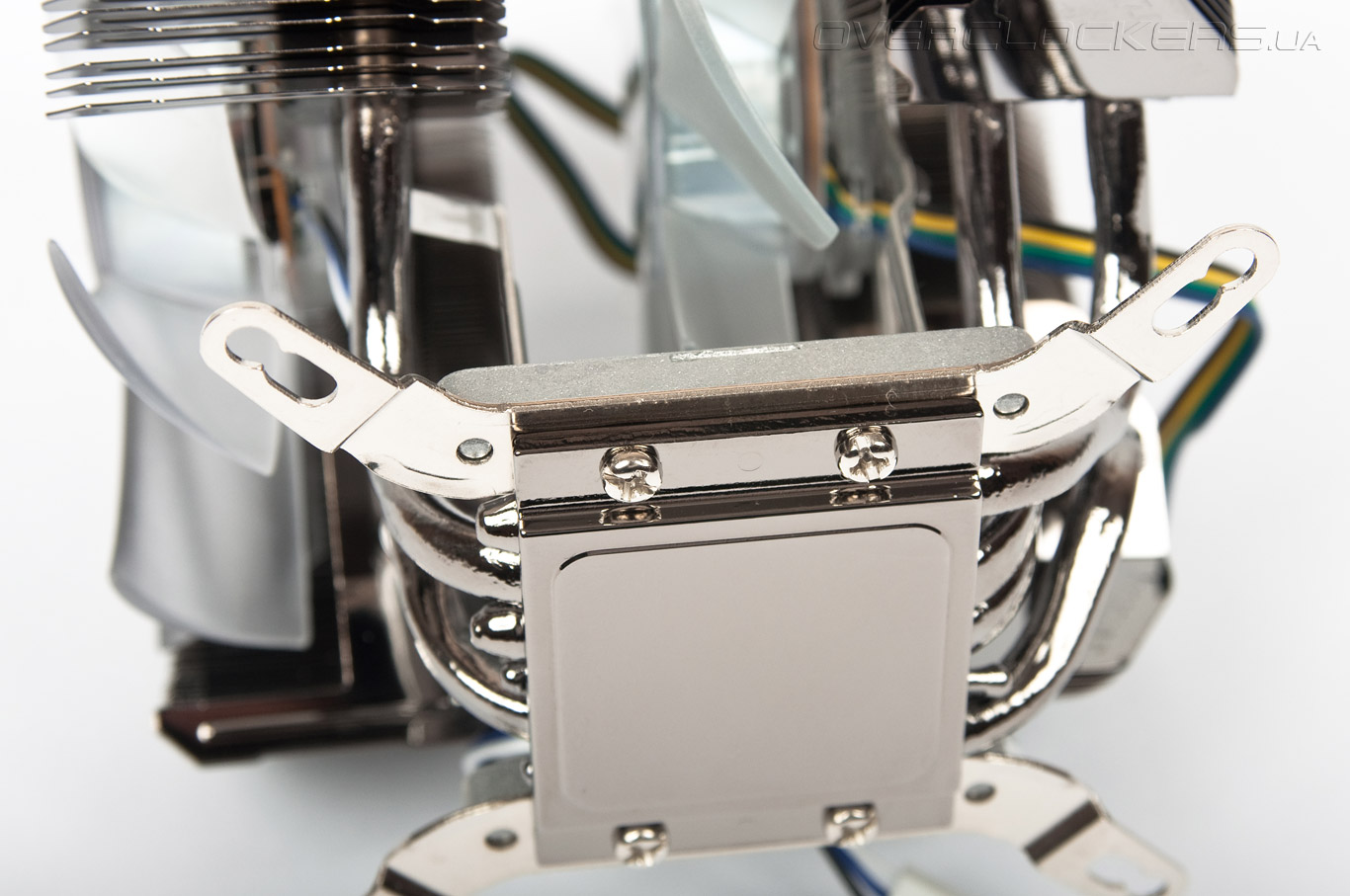

Zalman CNPS9900DF возможно установить на все актуальные платформы Intel и AMD. Процесс начинается с монтажа подходящего набора скоб на основание кулера. Для этого понадобится крестовая или плоская отвертка. С ее помощью отпускаем по два винта с каждой стороны, вставляем в открывшийся зазор нужное крепление и завинчиваем все обратно. Кулер можно ориентировать в любом из четырех направлений на сокетах 775, 1155/1556, 1333 и 2011, благодаря вот таким планками:

Zalman CNPS9900DF

Обратите внимание, что «лапы» должны всегда изгибаться вниз, иначе установить не получится. Для AM3/AM3+ и FM1/FM2 следует использовать планки, с которыми возможны только две ориентации — вперед или назад:

Zalman CNPS9900DF

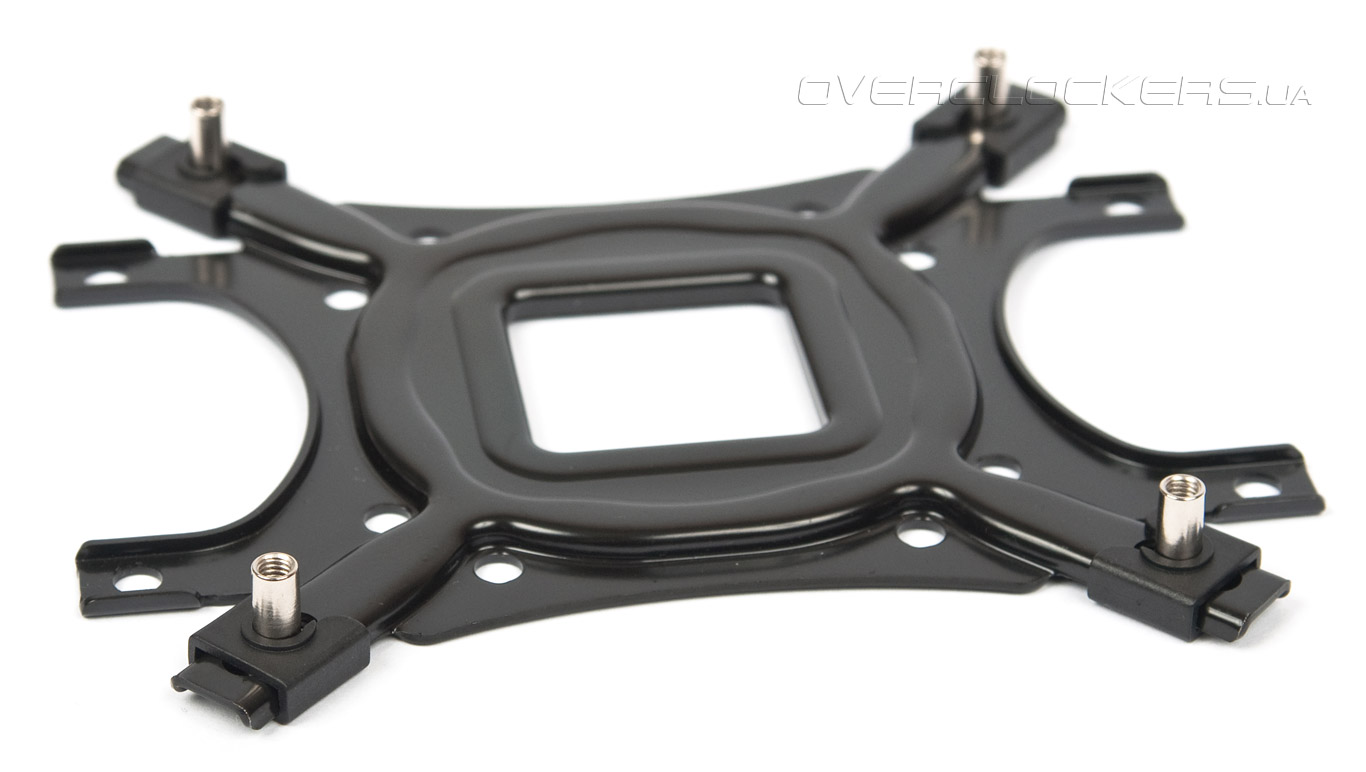

Потом следует подготовить усилительную пластину. Сначала выбираем нужную сторону и устанавливаем шпильки крепления, прижав их пластиковыми клипсами.

Zalman CNPS9900DF

В случае установки на сокеты AMD понадобится еще пластиковая проставка по центру. Использовать липкую ленту из комплекта для фиксации усилительной пластины к материнской плате можно по желанию.

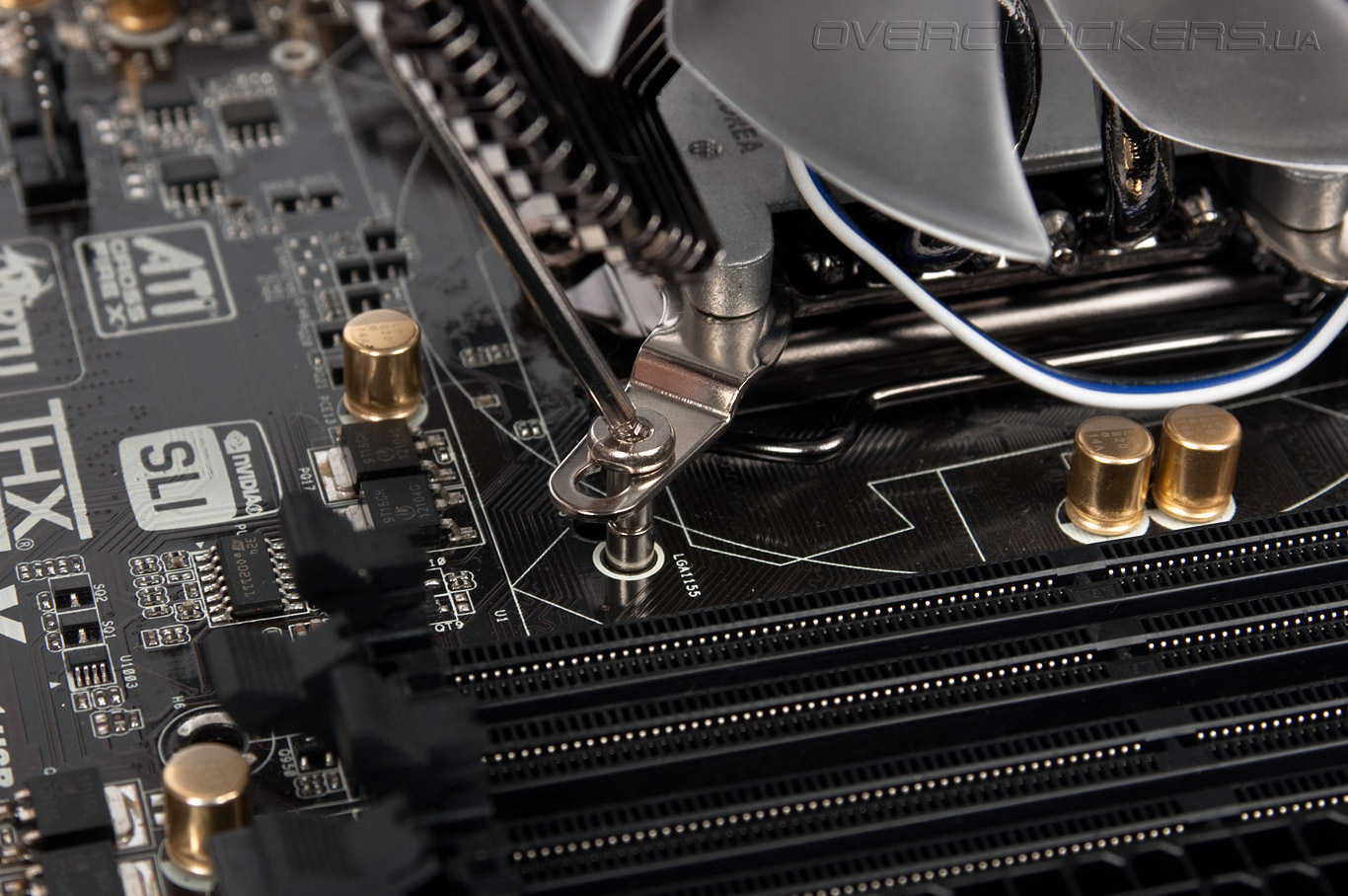

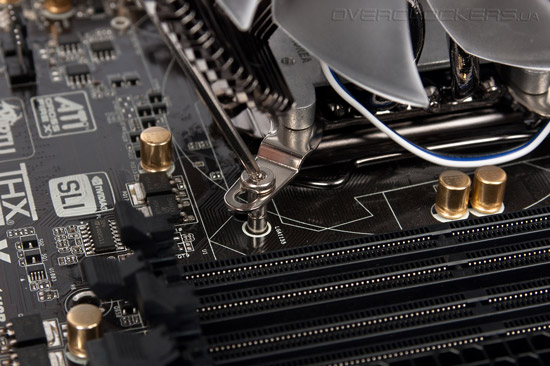

Дальше начинается сама сложная часть процесса установки. Наносим термопасту, ставим кулер и... он начинает елозить по крышке процессора. О себе дает знать упомянутая выше выпуклость основания. Второе затруднение — это затягивание болтов крепления с помощью комплектной отвертки. Сразу нужно отметить, что если использовать более длинный ее конец, позволяющий прокручивать болты под углом, можно очень легко стесать внутреннюю резьбу болтиков, сделанных из мягкого металла.

Zalman CNPS9900DF

Поэтому лучше всего монтаж производить на извлеченной из корпуса материнской плате, используя более короткий конец шестигранной отвертки. Болты нужно крутить до упора, но затягивать не стоит — прижим от этого лучше не станет, и резьба будет целее.

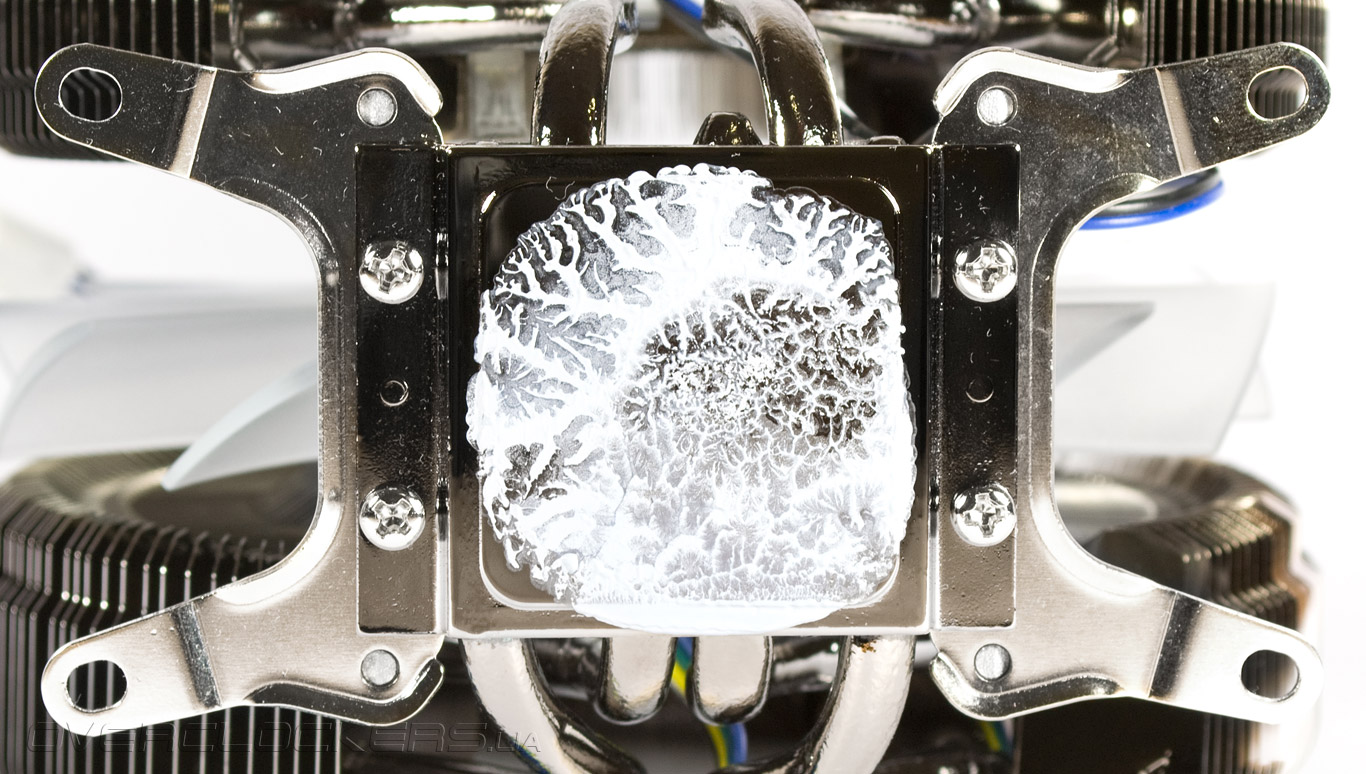

Можно использовать комплектный разветвитель и подключить оба вентилятора к одному разъему. На этом монтаж заканчивается. Так выглядит отпечаток термопасты на процессоре:

Zalman CNPS9900DF

И на подошве кулера:

Zalman CNPS9900DF

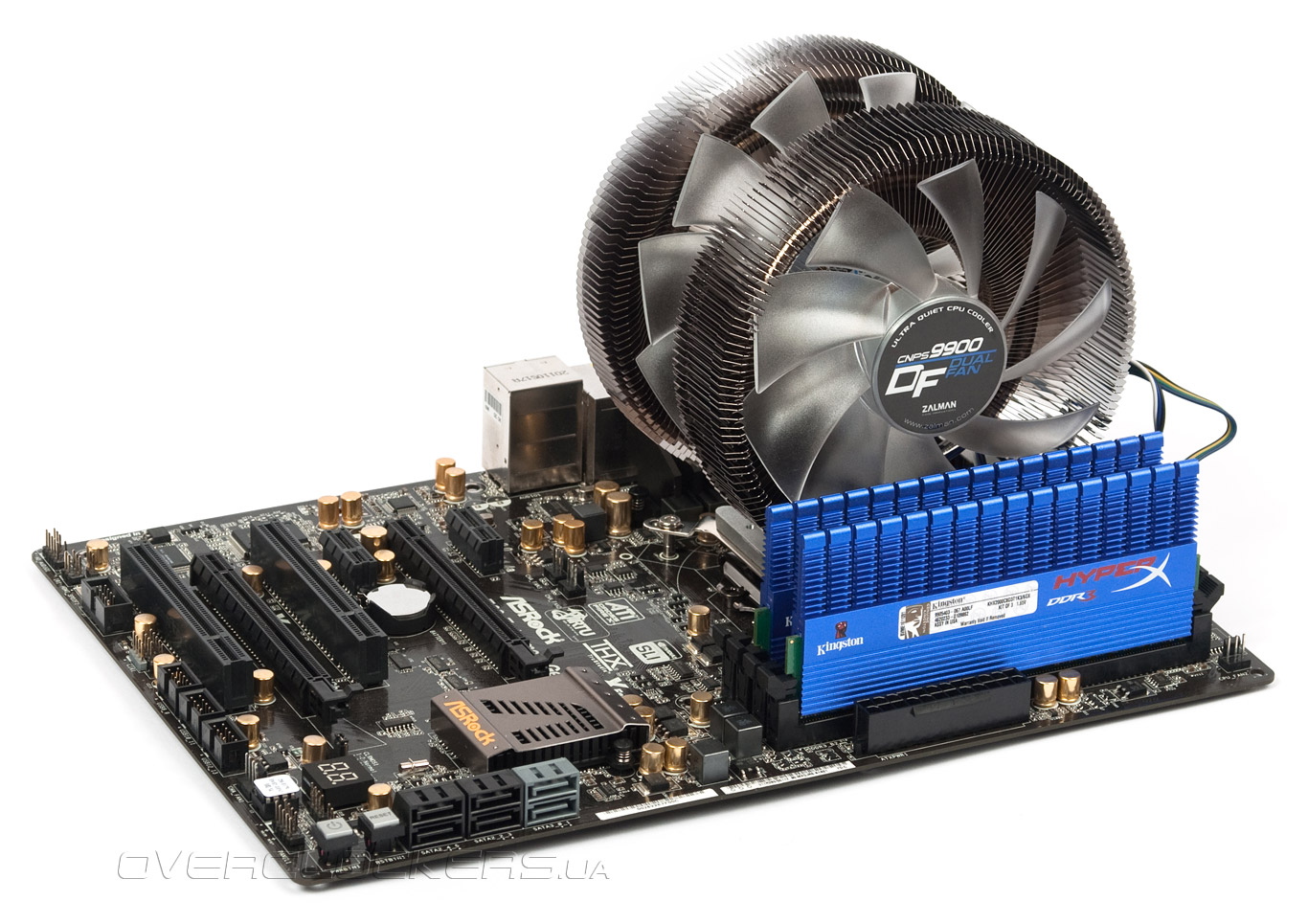

Zalman CNPS9900DF, как правило, блокирует первый слот оперативной памяти, куда, тем не менее, поместится стандартная плашка без радиатора. Память с высокими радиаторами можно использовать, начиная со второго слота. Лишь в некоторых частных случаях он может оказаться недоступным, например если радиатор памяти слишком широкий. С первым слотом карт расширения кулер никак не конфликтует.

Zalman CNPS9900DF

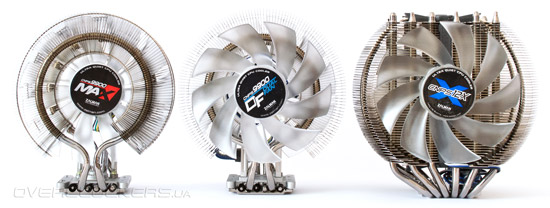

Сравнительные характеристики

Для тестирования эффективности нового кулера мы подобрали двух наиболее достойных, на наш взгляд, соперников. Первый — это Zalman CNPS9900 МАХ — система охлаждения, в целом аналогичная нашему подопытному, но имеющая лишь один вентилятор и оцененная гораздо дешевле.

Zalman CNPS9900DF

И второй — Zalman CNPS12х, мощный кулер, имеющий шесть тепловых трубок и три вентилятора, был выбран по причине стоимости, максимально близкой к цене героя сегодняшнего обзора.

Модель Zalman CNPS9900MAX Zalman CNPS9900DF Zalman CNPS12X
Совместимость LGA 775/1156/1155/1366/2011
AM2(+)/AM3(+)/FM1
LGA 775/1156/1155/1366/2011
AM2(+)/AM3(+)/FM1
LGA 775/1156/1155/1366/2011
AM2(+)/AM3(+)/FM1
Размеры радиатора, мм 131х94х152 140х110х154 151х132х154
Вес со штатным вентилятором(-ами), грамм 755 850 1000
Площадь теплорассеивания, кв. см 5402 6800 9635
Количество пластин радиатора, шт. 134 х 2 134 х 2 56 х 2
Толщина пластин, мм 0,4 0,4 0,4
Межрёберное расстояние, мм 2 2 2
Комплектный вентилятор(-ы) 1 x Zalman ZP13525BLМ
(130х130х25)
1 x ZE1225BSL
(110х110х25)
1 x ZP13525BLL
(130x130x25)
н/д
Скорость вращения вентилятора(-ов), об/мин 750—1700 1000/900—1400 1200/900
(с переходником)
Заявленный уровень шума, дБА 18—30 24,5/32,8 24/22
Средняя стоимость, $ 50 75 78


Тестовый стенд

Конфигурация была следующей:
  • процессор: AMD A-8 3870K (3,0@3,6 ГГц, 1,488 В);
  • материнская плата: ASUS F1A75-M PRO (AMD A75 FCH);
  • память: Crucial Ballistix Tactical BLT2KIT4G3D1869DT1TX0 (1х4 ГБ, DDR3-1866 МГц, 9-9-9-27-1T);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic M12II-620 Bronze (620 Вт);
  • термопаста: Zalman ZM-STG2.
Сравнительное тестирование систем охлаждения производилось на открытом стенде при температуре в помещении 24 градуса Цельсия. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.4, тест проводился по три раза для каждого кулера в каждом режиме работы. Результат фиксировался по истечению 20 минут с момента стабилизации максимальной температуры процессора. Минимальная температура измерялась через 10 минут простоя системы без нагрузки. На графике отображены максимальные достигнутые температуры.

Для сопоставления эффективности охлаждения с уровнем шума было выбрано три режима:
  • Громкий — при котором вентиляторы разгонялись до максимальных оборотов, уровень шума высокий.
  • Стандартный — в этом режиме скорости вентиляторов настроены на минимальные для акустического комфорта скорости. Уровень шума средний или ниже среднего.
  • Тихий режим — скорости вентиляторов снижены до минимальных стартовых оборотов, шум от систем охлаждения не отличим от фона ночной комнаты на дистанции 40 см.

Результаты тестирования

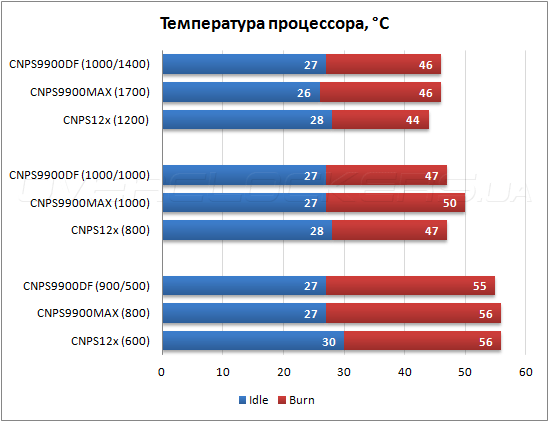

На графике температур центрального процессора первыми представлены результаты для наибольших скоростей вращения вентиляторов, последними — для наименьших оборотов.

Тестирование Zalman CNPS9900DF

Из полученных результатов видно, что все системы охлаждения отлично справились с поставленной задачей даже на минимальных скоростях вращения вентиляторов. Разрыв по температуре между ними не превышал 1—3 градуса. Но существенные отличия были в уровне шума. Так, на высоких оборотах наиболее громким оказался Zalman CNPS9900 МАХ, что не удивительно, учитывая максимальную скорость его вентилятора. CNPS9900DF и CNPS12X звучали тише, но все равно тональность шума оказалась далекой от зоны акустического комфорта. В режиме средних оборотов наиболее тихим оказался CNPS12X. В свою очередь CNPS9900DF звучал несколько громче, что огорчает, так как данные обороты являются минимальными для метода ШИМ регулировки. И наконец, в бесшумном режиме герой нашего обзора отыграл 1 градус даже у CNPS12X, но заставить работать его в этом диапазоне можно лишь с помощью понижения напряжения питания 130-мм вентилятора, что доступно далеко не каждой материнской плате. Поэтому преимущество здесь достается Zalman CNPS9900 МАХ, для которого данный диапазон работы является штатным.


Выводы

Zalman CNPS9900DF не уступает своему предшественнику CNPS9900 МАХ в эффективности и эффектности внешнего вида, но ряд спорных моментов не позволяет назвать этот продукт удачным выбором для энтузиастов. Новая версия кулера значительно прибавила в габаритах, что усложнило процесс установки и ограничило совместимость с оперативной памятью. Дополнительный пропеллер не принес кардинального улучшения температурных показателей. Комплектные вентиляторы нестандартные и в случае выхода их из строя сложно будет подыскать замену. Диапазон вращения 130-мм крыльчатки слишком мал, а у передней 110-мм регулировка и вовсе отсутствует. На штатных минимальных скоростях вращения CNPS9900DF звучит заметно и не укладывается в рамки «бесшумной системы охлаждения». И самый главный недостаток — цена, по которой этот продукт предлагается на рынке. В диапазоне выше 70 долларов найдется немало конкурентов, лишенных указанных выше недостатков как в продуктовой линейке компании Zalman, так и у других производителей. Поэтому, в общем зачете, Zalman CNPS9900DF пока что проигрывает проверенному временем и более дешевому Zalman CNPS9900 МАХ. Но при снижении стоимости он сможет занять свое место у любителей эффектных кулеров.



Кулеры Zalman CNPS9900DF, CNPS9900 МАХ и CNPS12X на тестирование были предоставлены компанией Eletek.
