Компания Zalman пережила за свою история много взлетов и падений. И в данный момент, судя по тотальному обновлению модельного ряда продукции, у нее наступает период очередного подъема. В сегменте систем охлаждения поддерживать репутацию фирмы на должном уровне отныне будут два топовых кулера — CNPS17X и CNPS20X. Учитывая, что в их ассортименте после Performa CNPS10X долго не появлялось ничего стоящего внимания энтузиастов, мы немедленно запросили обе модели на обзор. И чтобы не томить читателей излишней интригой, начнем сразу с наиболее мощного CNPS20X, оставив CNPS17X до следующего раза.
Упаковка и комплект поставки
Упаковка кулера оформлена в традиционном для Zalman глянцевом стиле. Кроме фотографий изделия и рекламных пассажей тут есть много полезной информации о технических характеристиках и габаритах, позволяющей прямо возле полки магазины оценить, насколько данный кулер подойдет для вашей будущей системы. Внутри все тоже надежно упаковано в демпферы из вспененного полиуретана в сочетании с ребрами жесткости из толстого картона.

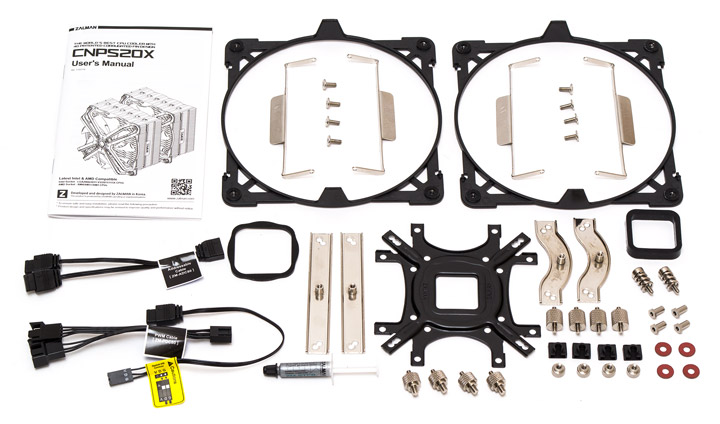

В комплекте поставки кроме радиатора и двух вентиляторов есть много других деталей. Перечислим их по порядку:
- инструкция по установке;
- разветвитель 2-в-1 +5VDG разъема для адресной подсветки;
- разветвитель 2-в-1 на четыре контакта для питания вентиляторов;
- переходник с разъема +5VDG на три контакта VDG для плат Gigabyte;
- шприц с термопастой;
- две крепежные рамки для вентиляторов;
- четыре металлические планки для крепления рамок к радиатору;
- восемь винтов для фиксации вентиляторов на рамке;
- резиновая прокладка усилительной пластины для сокетов Intel;
- две металлические крепежные лапы для сокетов Intel;
- четыре винтовые стойки для сокетов Intel LGA2011;
- резиновая прокладка усилительной пластины для сокетов AMD;
- две металлические крепежные лапы для сокетов AMD AM3/АМ4;
- универсальная металлическая усилительная пластина;
- четыре винтовые стойки для сокетов Intel / AMD;
- четыре пластиковых фиксатора для винтовых обойм;
- четыре гайки под крестовую отвертку;
- два подпружиненных крепежных винта для радиатора;
- четыре винтовые обоймы;
- четыре изоляционные прокладки под стойки крепежных лап.
Внешний вид

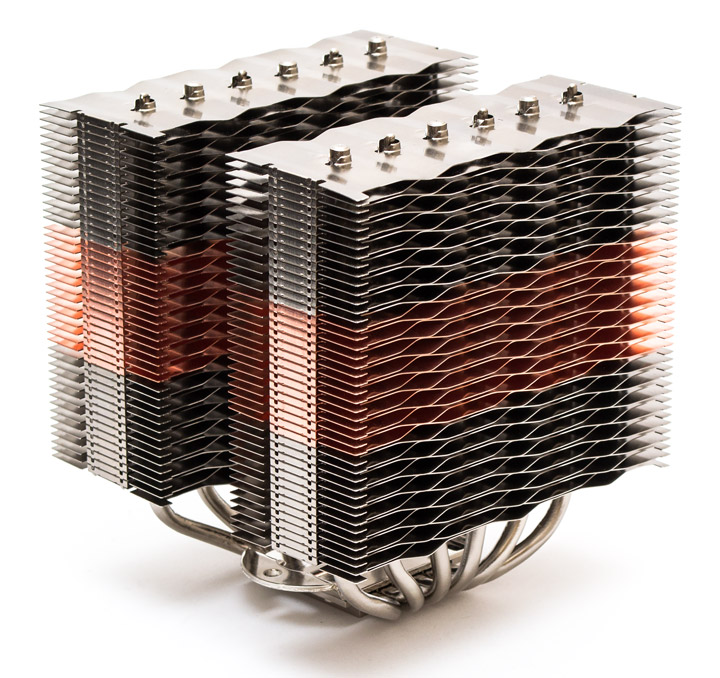

Zalman CNPS20X представляет собою классическую двухсекционную башню, один радиатор которой весит чуть больше 1 кг. Привлекающим внимание моментом является наличие в центральной части 15 ребер рыжего цвета. На самом ли деле это медь, или просто окрашенный алюминий, производитель не уточняет. Тепловые трубки никелированные, а ребра вероятно анодировали, для придания им более темного цвета и защиты от коррозии.

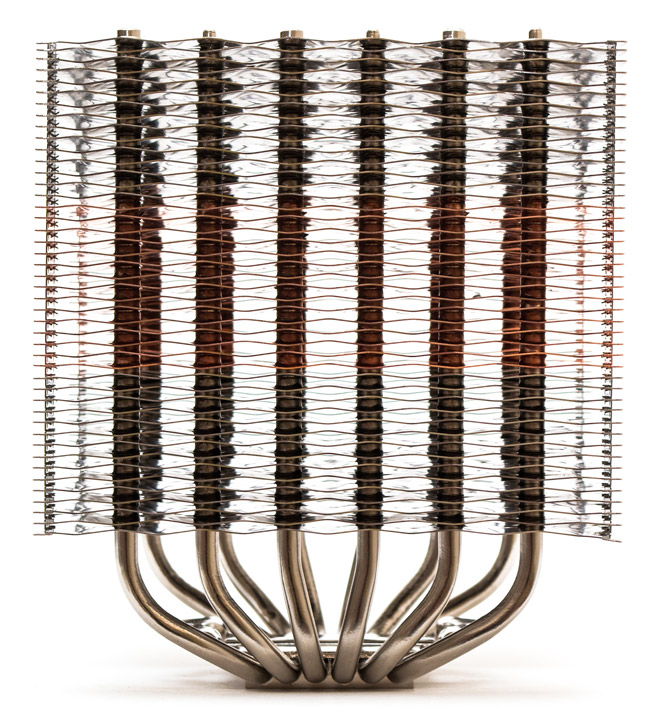

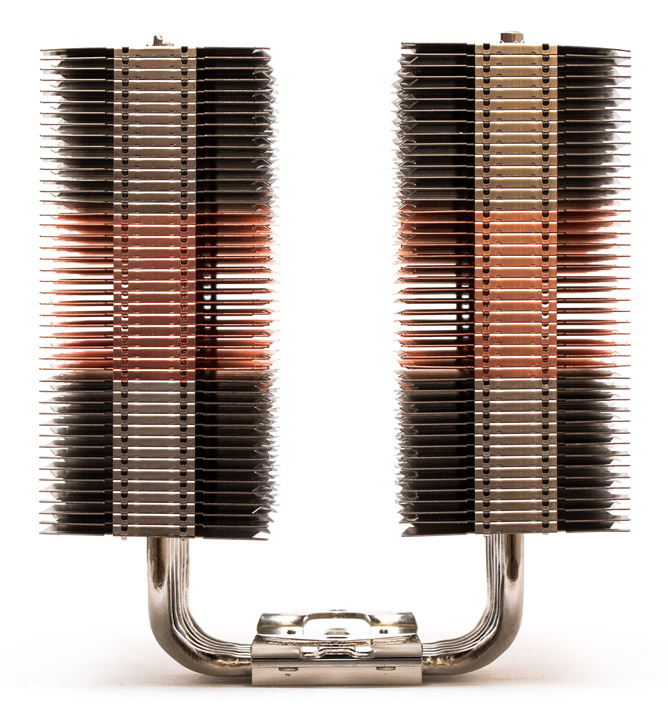

Тело радиатора состоит из 45 волнообразных пластин, через которые проходят равномерно распределенные по всей ширине шесть 6-мм медных тепловых трубок. Из-за изгиба ребер зазор между ними колеблется в пределах от 1 до 3 мм. А в наиболее широких местах образуются своеобразные каналы для воздуха, что должно с точки зрения Zalman сделать поток более прямолинейным. Кроме того, за счет расположения ребер «гармошкой» существенно увеличивается общая площадь рассеивания тепла, которая в данном случае составляет 15242 см². На фоне этого, заявление о предельном тепловом пакете для данного кулера в 300 ватт не выглядит таким уж невероятным. Высота радиатора в данной проекции равна 165 мм, а ширина — 140 мм.

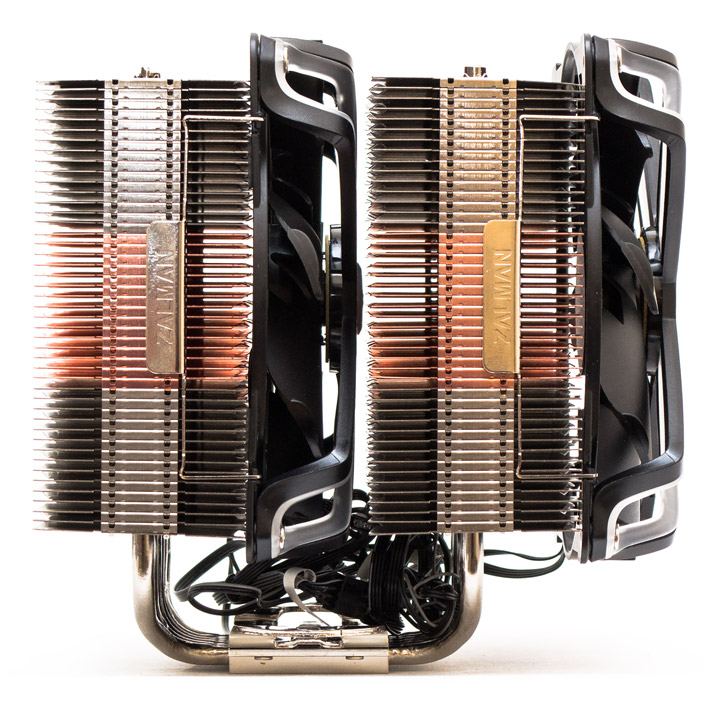

В профиль обе секции имеют ширину в 56 мм и зазор в 32 мм посередине. Общая толщина радиатора в таком срезе равна 144 мм. Средняя часть боковых граней загнута под 90 градусов, что создает дополнительную направляющую для воздушного потока и укрепляет радиатор в целом.

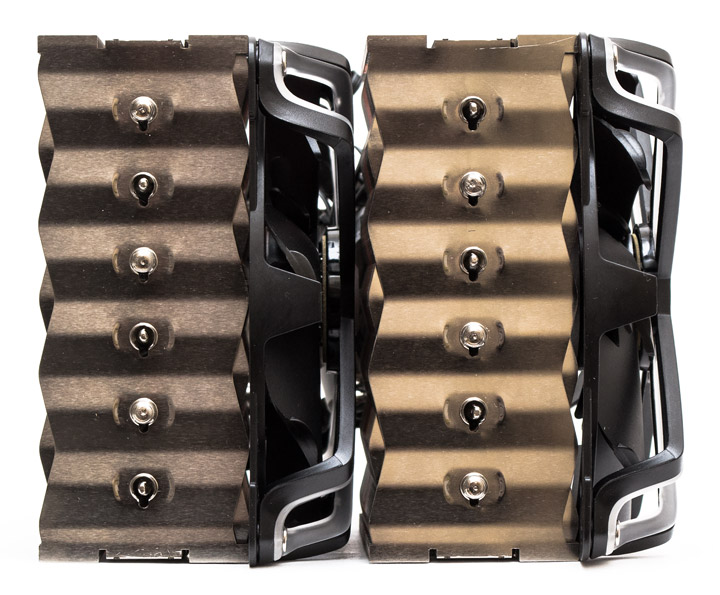

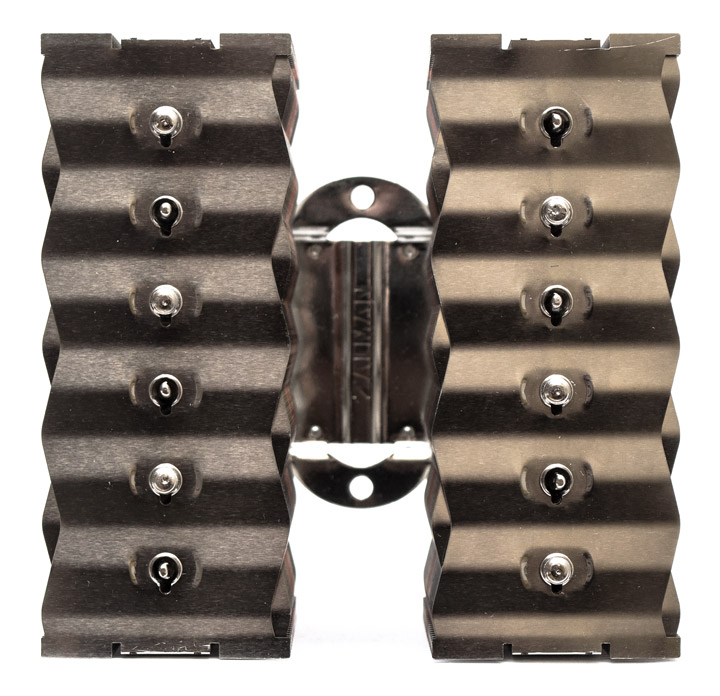

Если посмотреть на радиатор сверху, то мы увидим, что пластины являются волнообразными не только в горизонтальном, но и в вертикальном срезе. Может это хорошо с точки зрения производительности, но эстетически смотрится так себе.

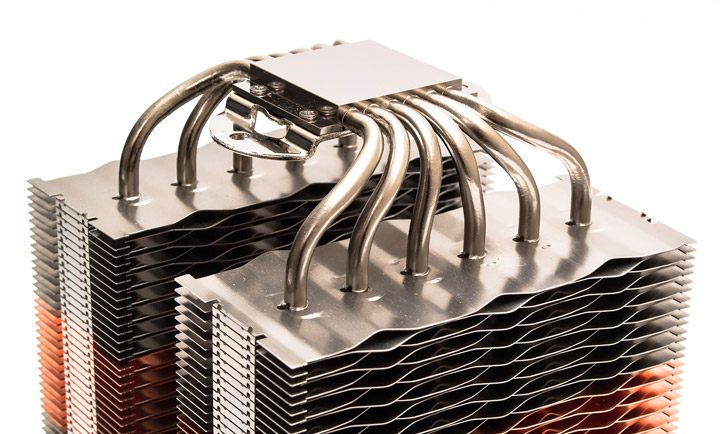

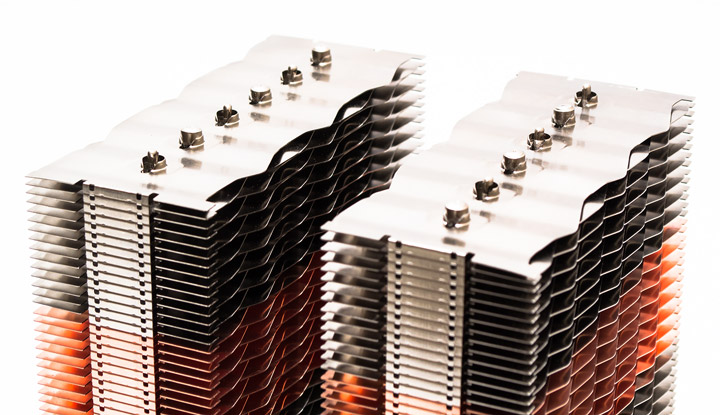

Концы тепловых трубок ничем не закрыты. Ровные и красиво закругленные «начала» каналов чередуются в шахматном порядке с запаянными и закрученными концами. Технологически, по-другому сделать невозможно, но могли бы и поставить сверху декоративные колпачки.

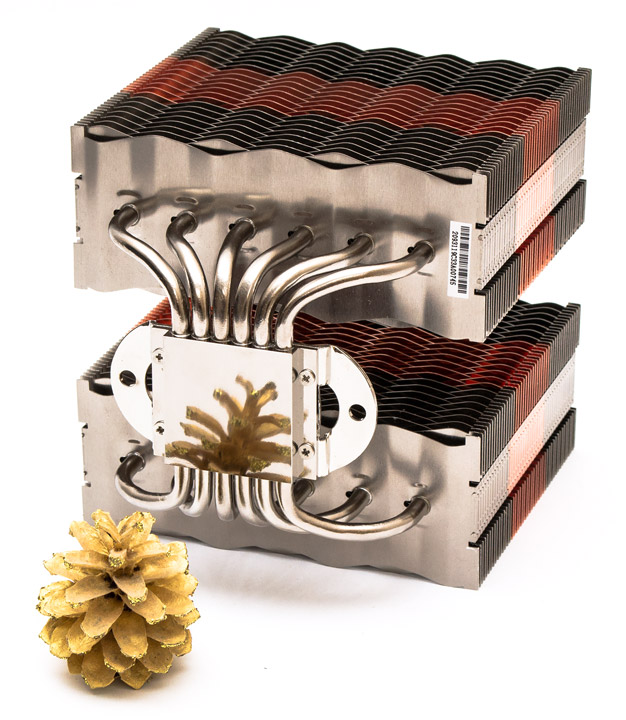

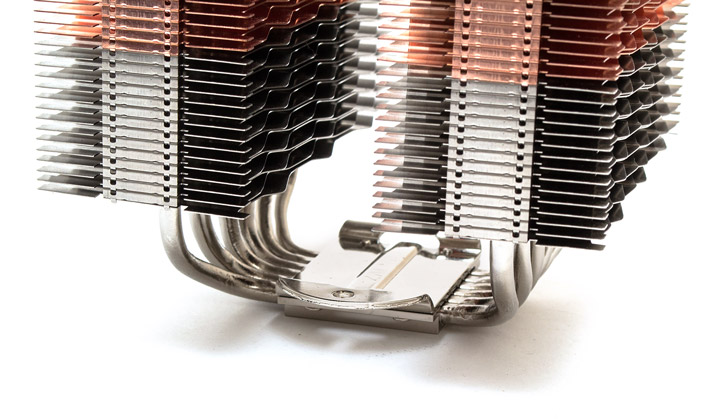

Основание у кулера — это тема для отдельной истории. Если ранее существовало лишь два варианта исполнения подошвы: прямой и сплошной контакт, то в Zalman придумали третий, комбинированный способ. И назвали его Reverse Direct Touch Heatpipe, или же обратный прямой контакт тепловых трубок. На практике это выглядит так — в сплошное основание, в заготовленные желоба, уложены залитые припоем тепловые трубки и дополнительно укреплены сверху прижимной пластиной. Кажется, вполне рационально по части исполнения, но на прямой контакт уже никак не тянет. Впрочем, они могли обозвать его так сугубо в целях создания уникального патента.
По части подгонки деталей основания и тепловых трубок все близко к идеалу. Припаяно ровно, красиво и без зазоров.

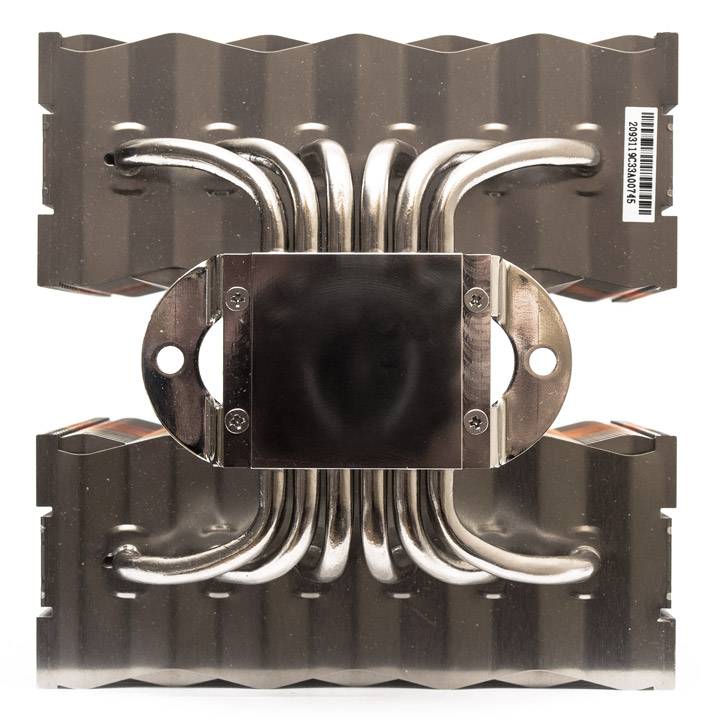

Подошва кулера никелирована, отполирована очень ровно и имеет следы радиальной шлифовки. Размер основания составляет 44х43 мм.
А еще подошва зеркальная. Прямо как в старые добрые времена.

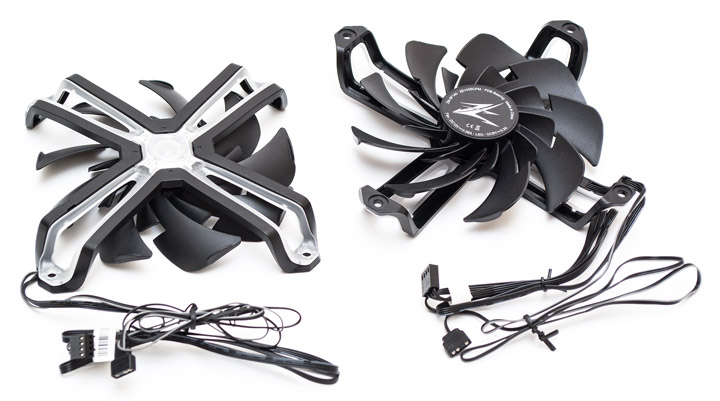

Вентиляторы у Zalman CNPS20X не менее специфичные, чем радиатор. Формально, они имеют типоразмер 140 мм и промаркированы как ZM-SF140 ZE1425CFM. Но дальше начинаются сплошные особенности. Крыльчатка имеет два ряда лопастей — девять крупных и девять мелких. Естественно, это все запатентовано и люто улучшает воздушный поток, делая его более направленным. Ротор перевернут, и двигатель крепится к рамке спереди, а не сзади. Подшипник заявлен гидродинамический (FDB), общий срок наработки на отказ равен 100000 часов. Рамка крестообразная, без боковых стенок, что уменьшает статическое давление потока, равное в данном случае 1,1 мм H2O. Диапазон доступных скоростей приблизительно составляет от 800 до 1500 об/мин и регулируется при помощи ШИМ. На передней грани рамки есть ARGB-диоды подсветки, их работу мы рассмотрим чуть позже. Кабеля подключение два, оба длиной по 700 мм. Один из них — питание вентилятора на четыре контакта. А второй — стандартный разъем адресной подсветки +5VDG.

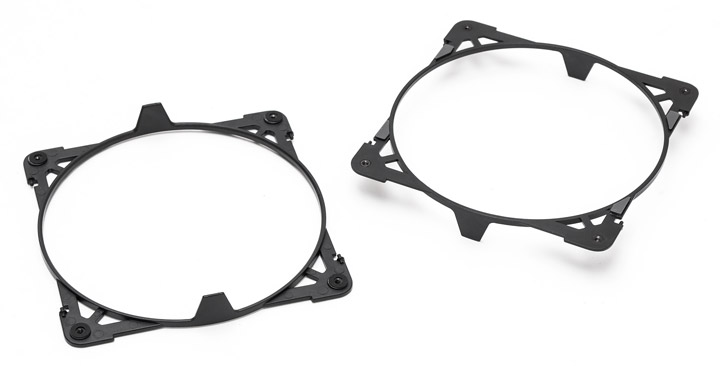

Для крепления стоковых вентиляторов к радиатору в комплекте есть две рамки. Они пластиковые и имеют по четыре резиновые прокладки как напротив посадочных отверстий для пропеллеров, так и со стороны, контактирующей с металлическими ребрами.
К рамке вентилятор прикручивается винтами, а по бокам надеваются металлические крепежные планки с логотипом Zalman. Держатся они за небольшие пластиковые петли, что вызывает определенные сомнения в долговечности конструкции в целом.

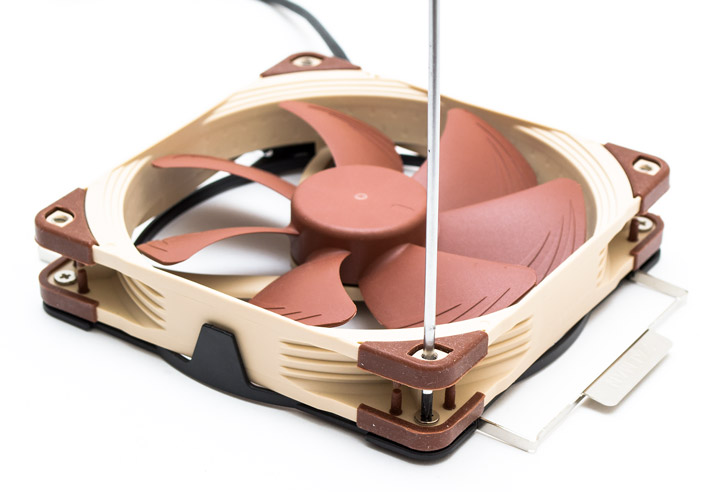

Интереса ради мы попробовали прикрепить к рамке стандартный вентилятор стороннего производителя. Эксперимент увенчался успехом. Но для операции в любом случае понадобится крестовая отвертка с тонким жалом. В целом же хорошо, что возможность замены пропеллера существует и это не слишком сложно.
Вентилятор существенно больше радиатора по своей высоте. Это увеличивает общую высоту кулера и вероятно приведет к конфликту с оперативной памятью.
Крепления металлическими пластинами по факту оказалось более удобным, чем привычными скобами. Высоту посадки вентиляторов можно регулировать в широких пределах.

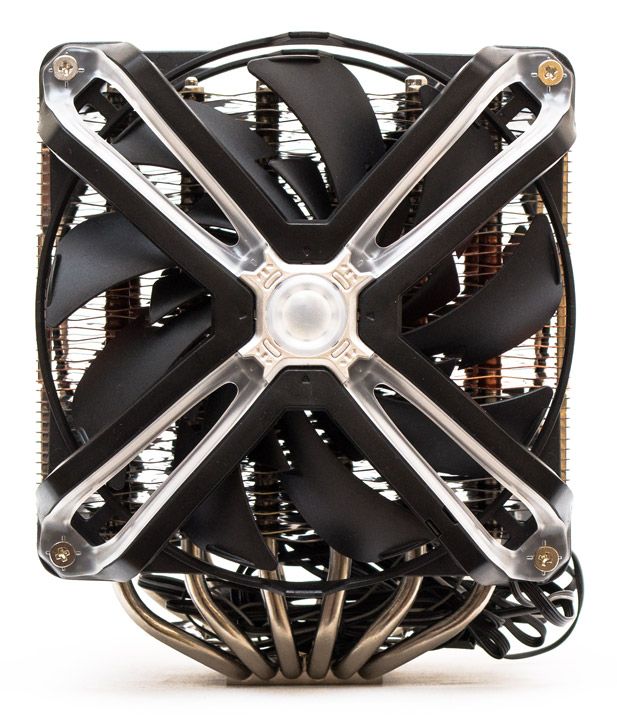

А в таком ракурсе свой кулер будет наблюдать пользователь, большую часть времени.
Перейдем к установке и тестированию кулера.
