Обзор и тестирование процессорного кулера Zalman CNPS20X

Компания Zalman пережила за свою история много взлетов и падений. И в данный момент, судя по тотальному обновлению модельного ряда продукции, у нее наступает период очередного подъема. В сегменте систем охлаждения поддерживать репутацию фирмы на должном уровне отныне будут два топовых кулера — CNPS17X и CNPS20X. Учитывая, что в их ассортименте после Performa CNPS10X долго не появлялось ничего стоящего внимания энтузиастов, мы немедленно запросили обе модели на обзор. И чтобы не томить читателей излишней интригой, начнем сразу с наиболее мощного CNPS20X, оставив CNPS17X до следующего раза.

Zalman CNPS20X

Упаковка и комплект поставки

Упаковка кулера оформлена в традиционном для Zalman глянцевом стиле. Кроме фотографий изделия и рекламных пассажей тут есть много полезной информации о технических характеристиках и габаритах, позволяющей прямо возле полки магазины оценить, насколько данный кулер подойдет для вашей будущей системы. Внутри все тоже надежно упаковано в демпферы из вспененного полиуретана в сочетании с ребрами жесткости из толстого картона.

Zalman CNPS20XZalman CNPS20X

В комплекте поставки кроме радиатора и двух вентиляторов есть много других деталей. Перечислим их по порядку:

  • инструкция по установке;
  • разветвитель 2-в-1 +5VDG разъема для адресной подсветки;
  • разветвитель 2-в-1 на четыре контакта для питания вентиляторов;
  • переходник с разъема +5VDG на три контакта VDG для плат Gigabyte;
  • шприц с термопастой;
  • две крепежные рамки для вентиляторов;
  • четыре металлические планки для крепления рамок к радиатору;
  • восемь винтов для фиксации вентиляторов на рамке;
  • резиновая прокладка усилительной пластины для сокетов Intel;
  • две металлические крепежные лапы для сокетов Intel;
  • четыре винтовые стойки для сокетов Intel LGA2011;
  • резиновая прокладка усилительной пластины для сокетов AMD;
  • две металлические крепежные лапы для сокетов AMD AM3/АМ4;
  • универсальная металлическая усилительная пластина;
  • четыре винтовые стойки для сокетов Intel / AMD;
  • четыре пластиковых фиксатора для винтовых обойм;
  • четыре гайки под крестовую отвертку;
  • два подпружиненных крепежных винта для радиатора;
  • четыре винтовые обоймы;
  • четыре изоляционные прокладки под стойки крепежных лап.
Zalman CNPS20X

Внешний вид

Zalman CNPS20X представляет собою классическую двухсекционную башню, один радиатор которой весит чуть больше 1 кг. Привлекающим внимание моментом является наличие в центральной части 15 ребер рыжего цвета. На самом ли деле это медь, или просто окрашенный алюминий, производитель не уточняет. Тепловые трубки никелированные, а ребра вероятно анодировали, для придания им более темного цвета и защиты от коррозии.

Zalman CNPS20X

Тело радиатора состоит из 45 волнообразных пластин, через которые проходят равномерно распределенные по всей ширине шесть 6-мм медных тепловых трубок. Из-за изгиба ребер зазор между ними колеблется в пределах от 1 до 3 мм. А в наиболее широких местах образуются своеобразные каналы для воздуха, что должно с точки зрения Zalman сделать поток более прямолинейным. Кроме того, за счет расположения ребер «гармошкой» существенно увеличивается общая площадь рассеивания тепла, которая в данном случае составляет 15242 см². На фоне этого, заявление о предельном тепловом пакете для данного кулера в 300 ватт не выглядит таким уж невероятным. Высота радиатора в данной проекции равна 165 мм, а ширина — 140 мм.

Zalman CNPS20X

В профиль обе секции имеют ширину в 56 мм и зазор в 32 мм посередине. Общая толщина радиатора в таком срезе равна 144 мм. Средняя часть боковых граней загнута под 90 градусов, что создает дополнительную направляющую для воздушного потока и укрепляет радиатор в целом.

Zalman CNPS20X

Если посмотреть на радиатор сверху, то мы увидим, что пластины являются волнообразными не только в горизонтальном, но и в вертикальном срезе. Может это хорошо с точки зрения производительности, но эстетически смотрится так себе.

Zalman CNPS20X

Концы тепловых трубок ничем не закрыты. Ровные и красиво закругленные «начала» каналов чередуются в шахматном порядке с запаянными и закрученными концами. Технологически, по-другому сделать невозможно, но могли бы и поставить сверху декоративные колпачки.

Zalman CNPS20X

Основание у кулера — это тема для отдельной истории. Если ранее существовало лишь два варианта исполнения подошвы: прямой и сплошной контакт, то в Zalman придумали третий, комбинированный способ. И назвали его Reverse Direct Touch Heatpipe, или же обратный прямой контакт тепловых трубок. На практике это выглядит так — в сплошное основание, в заготовленные желоба, уложены залитые припоем тепловые трубки и дополнительно укреплены сверху прижимной пластиной. Кажется, вполне рационально по части исполнения, но на прямой контакт уже никак не тянет. Впрочем, они могли обозвать его так сугубо в целях создания уникального патента.

Zalman CNPS20X

По части подгонки деталей основания и тепловых трубок все близко к идеалу. Припаяно ровно, красиво и без зазоров.

Zalman CNPS20X

Подошва кулера никелирована, отполирована очень ровно и имеет следы радиальной шлифовки. Размер основания составляет 44х43 мм.

Zalman CNPS20X

А еще подошва зеркальная. Прямо как в старые добрые времена.

Zalman CNPS20X

Вентиляторы у Zalman CNPS20X не менее специфичные, чем радиатор. Формально, они имеют типоразмер 140 мм и промаркированы как ZM-SF140 ZE1425CFM. Но дальше начинаются сплошные особенности. Крыльчатка имеет два ряда лопастей — девять крупных и девять мелких. Естественно, это все запатентовано и люто улучшает воздушный поток, делая его более направленным. Ротор перевернут, и двигатель крепится к рамке спереди, а не сзади. Подшипник заявлен гидродинамический (FDB), общий срок наработки на отказ равен 100000 часов. Рамка крестообразная, без боковых стенок, что уменьшает статическое давление потока, равное в данном случае 1,1 мм H2O. Диапазон доступных скоростей приблизительно составляет от 800 до 1500 об/мин и регулируется при помощи ШИМ. На передней грани рамки есть ARGB-диоды подсветки, их работу мы рассмотрим чуть позже. Кабеля подключение два, оба длиной по 700 мм. Один из них — питание вентилятора на четыре контакта. А второй — стандартный разъем адресной подсветки +5VDG.

Zalman CNPS20X

Для крепления стоковых вентиляторов к радиатору в комплекте есть две рамки. Они пластиковые и имеют по четыре резиновые прокладки как напротив посадочных отверстий для пропеллеров, так и со стороны, контактирующей с металлическими ребрами.

Zalman CNPS20X

К рамке вентилятор прикручивается винтами, а по бокам надеваются металлические крепежные планки с логотипом Zalman. Держатся они за небольшие пластиковые петли, что вызывает определенные сомнения в долговечности конструкции в целом.

Zalman CNPS20X

Интереса ради мы попробовали прикрепить к рамке стандартный вентилятор стороннего производителя. Эксперимент увенчался успехом. Но для операции в любом случае понадобится крестовая отвертка с тонким жалом. В целом же хорошо, что возможность замены пропеллера существует и это не слишком сложно.

Zalman CNPS20X

Вентилятор существенно больше радиатора по своей высоте. Это увеличивает общую высоту кулера и вероятно приведет к конфликту с оперативной памятью.

Zalman CNPS20X

Крепления металлическими пластинами по факту оказалось более удобным, чем привычными скобами. Высоту посадки вентиляторов можно регулировать в широких пределах.

Zalman CNPS20X

А в таком ракурсе свой кулер будет наблюдать пользователь, большую часть времени.

Zalman CNPS20X

Перейдем к установке и тестированию кулера.

Установка

Для теста эффективности Zalman CNPS20X использовалась платформа Intel LGA2011 с процессором Intel Core i7-4960X. Процесс установки прост и, как обычно, начинается с крепления винтовых стоек, которые закручиваются вручную.

Zalman CNPS20X

На стойки ставятся крепежные лапы, которые фиксируются крестовыми гайками. Здесь уже пригодится отвертка. Лапы лучше придерживать при затягивании гаек так, чтобы они был на максимальном удалении от процессора. Перед нанесением термопасты стоит примерить кулер и убедиться, что все крепежные отверстия совпадают.

Zalman CNPS20X

Далее наносим термоинтерфейс и двумя подпружиненными винтами с отверткой прикручиваем радиатор. Делать это в корпусе будет не удобно, поскольку винты придется придерживать чем-то на начальном этапе монтажа.

Zalman CNPS20X

Остается закрепить оба вентилятора на свои места и подключить их к питанию. С этой стороны смотрится красиво.

Zalman CNPS20X

Но с другой не очень. Обилие длинных проводов придется куда-то прятать.

Zalman CNPS20X

Предположение о конфликте с памятью подтвердилось. Но он не настолько значительный, как ожидалось. При установке четырех модулей стандартной высоты в 33 мм можно выровнять положение переднего вентилятора, так, чтобы он не сильно превышал высоту радиатора. В таком случае суммарная высота кулера будет равна приблизительно 173 или 175 мм. Если использовать два модуля памяти, вентилятор можно опустить максимально вниз. Но с высокими радиаторами памяти пропеллер придется задирать слишком высоко, что снизит его эффективность. Потому лучше обойтись без этого.

Zalman CNPS20X

Первый слот расширения PCI Express находится предельно близко к кулеру. Но туда все еще можно поставить видеокарту. Убедитесь только, что зазора хватает, и никакие детали не соприкасаются между собой.

Zalman CNPS20X

ARGB-подсветка вентилятора выглядит неудовлетворительно. Восемь светодиодов в центральной части и по два в начале каждого крыла рамки светятся слабо и в целом кажутся тут лишними. Вентилятор посередине практически незаметен. Кроме того, в комплекте нет никакого контроллера, и если материнская плат лишена соответствующего разъема, то подсветка кулера работать не будет.

Zalman CNPS20X

Отпечаток термопасты на подошве кулера и крышке процессора свидетельствует об отличном и равномерном прижиме между ними.

Zalman CNPS20XZalman CNPS20X

Технические характеристики

Эффективность отвода тепла кулером Zalman CNPS20X сравнивалась с эталонным двухсекционным суперкулером Noctua NH-D15S, оснащенным одним дополнительным передним вентилятором Noctua NF-A15 PWM.

Техническая характеристика Zalman CNPS20X Noctua NH-D15S
Страница продукта zalman.com noctua.at
Совместимость с процессорными разъемами Intel LGA 115x, 2011, 2011-V3, 2066, AMD AM4, AM3(+), FM2(+) Intel LGA 115x, 2011, 2066, AMD AM4 AM2(+), AM3(+), FM1, FM2(+)
Размеры радиатора (ДхШхВ), мм 144х140х165 150х135х160
Размеры вентилятора (ДхШхВ), мм 140х140х26 150х140х25
Материал радиатора и конструкция Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют сплошное медное основание. Вся конструкция никелирована, соединения пропаяны Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны
Вес радиатора, г 1037 980
Количество пластин радиатора, шт. 45 45 / 45
Толщина пластин, мм 0,5 0,5
Межреберное расстояние, мм 1-3 2
Расчетная площадь радиатора, см2 ~ 15 242 ~12 660
Модель вентилятора 2 x ZM-SF140 (ZE1425CFM) 1 x Noctua NF-A15 PWM
Скорость вращения вентилятора, об/мин 800 ~ 1500 с ШИМ (+/– 10%) 450 ~ 1500 с ШИМ
Воздушный поток, м3/ч 103,64 (+/- 10%) 140,2
Уровень шума вентилятора, дБ (А) 29 (+/- 10%) 24,6
Статическое давление, мм воды 1,1
Количество и тип подшипника вентилятора FDB (Гидродинамический подшипник) SSO2 (Гидродинамический подшипник с магнитной стабилизацией)
Время наработки на отказ вентилятора, час 100 000 150 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,28 0,13
Пиковое энергопотребление вентилятора, Вт 3,36 1,56
Дополнительные особенности ARGB подсветка двух вентиляторов, переходник подсветки под платы Gigabyte Понижающий максимальные обороты переходник
Средняя стоимость, $ ~100 ~100

Тестовый стенд

Для тестирования эффективности кулера Zalman CNPS20X использовался стенд на базе платформы Intel LGA 2011 в следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • дополнительный вентилятор: 1 х Noctua NF-A15 PWM, 1200 об/мин;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 24 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 20 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхней части системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Zalman CNPS20X

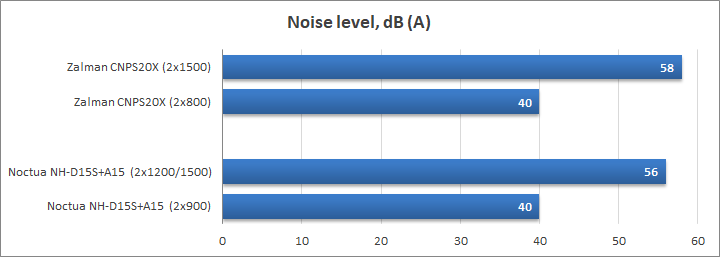

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Noctua NH-D15S со вторым вентилятором Noctua NF-A15 PWM с максимальной скоростью в 1200 об/мин показал максимальный уровень шума в 56 дБ (А). Zalman CNPS20X оказался чуть шумнее на пределе — 58 дБ (А). Минимальные обороты удалось выставить для обеих кулеров исходя из целевого уровня шума в 40 дБ (А). Звук такой интенсивности обычно не слышен в закрытом корпусе.

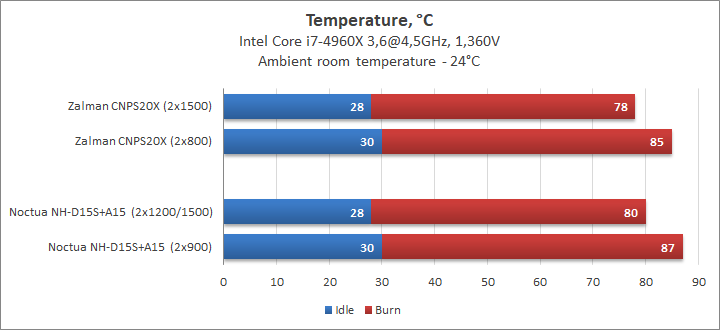

Посмотрим на график температур для каждого уровня шума.

Zalman CNPS20X

На пониженных и на повышенных оборотах Zalman CNPS20X смог обойти Noctua NH-D15S на два градуса, чем полностью подтвердил свое звание суперкулера. Возможно, что при использовании рамочных вентиляторов разрыв мог бы стать еще более значительным, но у нас под рукой, к сожалению, не нашлось подходящих моделей. Ну что же, учитывая, что это не первый кулер, демонстрирующий подобный результат у нас на стенде, компании Noctua стоит задуматься над обновлением модельного ряда своих двухсекционных кулеров, а не только над покраской их в черный цвет.

Выводы

Компанию Zalman можно поздравить с успешным возвращением в высшую лигу систем охлаждения для процессоров. Кулер Zalman CNPS20X демонстрирует отличный уровень эффективности при относительно невысоком уровне шума. Больше всего в нем мне понравилось качество исполнения радиатора — никелированные трубки, интересные волнообразные ребра, замечательная обработка основания и подгонка деталей в целом. Из спорных моментов стоит отметить общие габариты кулера. Он здоровенный и требует очень широкого корпуса для комфортного расположения. Кроме того, с ним не получится использовать память высотой больше стандартной.

К недостаткам кулера относится способ реализации подсветки и общая концепция исполнения вентиляторов. Провода слишком длинные, в комплекте нет контроллера и без него ARGB-подсветка работать не будет. Саму подсветку логичнее было бы сделать на крыльчатке или на накладках над концами тепловых трубок, но никак не на узкой рамке вентилятора, где ее не видно. Сами пропеллеры устроены специфично, как по части крепления, так и из-за отсутствия боковых рамок. Но, по крайней мере, работают достаточно тихо. И их можно заменить на стандартные.

Zalman CNPS20X нельзя назвать идеальным, но это довольно хороший кулер с высоким потенциалом для охлаждения горячих процессоров. Он способен тягаться на равных и даже превосходить лучшие модели систем охлаждения в своем классе.
