Обзор процессорного кулера Zalman CNPS10X Optima II

Компания Zalman не выпускала принципиально новых систем охлаждения последние четыре года. В определенный момент даже создалось впечатление, что их больше не интересует данный сегмент рынка. Тем не менее, на недавних международных компьютерных выставках Zalman показал много свежих моделей корпусов и кулеров. И в скором времени все это доберется и до наших широт. А кое-что уже добралось. Встречайте — обновленная в «духе времени» версия хорошо знакомого нам кулера Zalman CNPS10X Optima II.

Zalman CNPS10X Optima II

Упаковка и комплект поставки

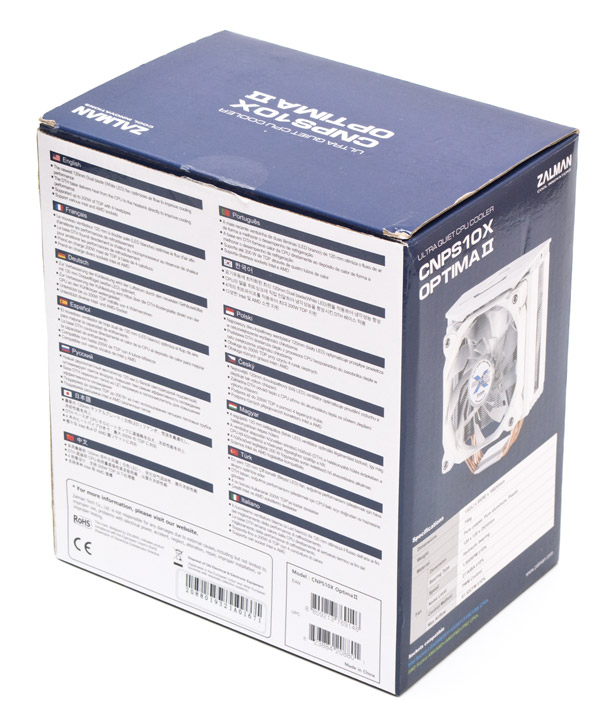

Кулер поставляется в характерной глянцевой упаковке с цветной полиграфией на бортах. Тут есть изображение продукта, визуальное и текстовое описание его достоинств (причем на 14 языках сразу), и даже некоторые технические характеристики. Но главное, что содержимое надежно защищено от повреждений при перевозке мягкими демпферами внутри.

Zalman CNPS10X Optima IIZalman CNPS10X Optima II

В комплект поставки входит довольно много деталей. Среди них:

  • инструкция по установке;
  • универсальная металлическая усилительная пластина;
  • 200-мм разветвитель питания вентилятора с одного четырехконтактного разъема на два разъема по четыре и по три контакта;
  • две крепежные лапы для сокетов AMD серий АМ3 и АМ4;
  • две крепежные лапы для сокетов Intel LGA 115x, 1366, 2011;
  • четыре пластиковых стопора для шпилек под сокеты Intel;
  • четыре винтовых обоймы для сокетов Intel;
  • четыре пластиковых стопора для шпилек под сокеты AMD;
  • четыре винтовых обоймы для сокетов AMD;
  • клейкий белый квадрат для усилительной пластины;
  • черный пластиковый квадрат для усилительной пластины (требуется при монтаже на сокеты AMD);
  • четыре винтовые стойки для сокетов Intel LGA 2011;
  • Г-образная шестиугольная отвертка;
  • пакетик с термопастой Zalman STG-2M;
  • четыре крестовых винта под сокеты Intel;
  • четыре шестиугольных винта под сокеты AMD;
  • четыре длинных винта для монтажа вентилятора.
Zalman CNPS10X Optima II

Внешний вид

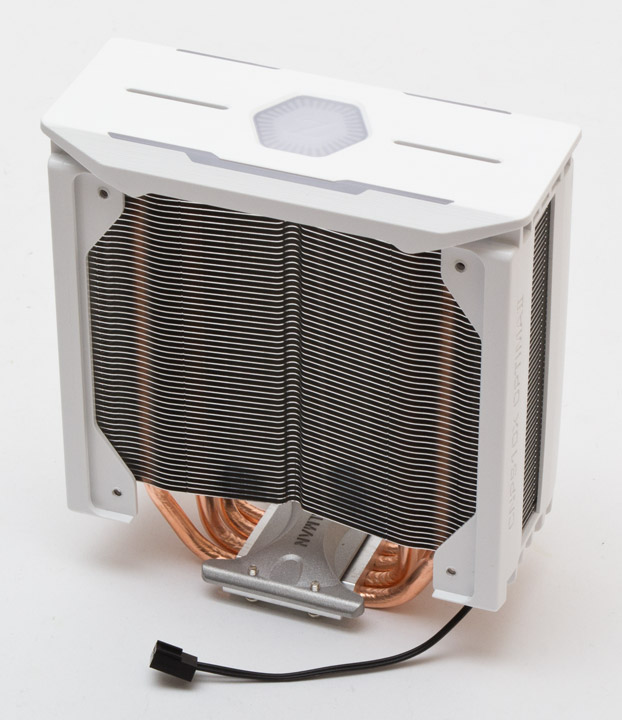

Дизайн CNPS10X Optima II «улучшен» в сравнении с предшественником за счет пластиковых накладок по бокам и сверху радиатора. В данной версии они вместе с вентилятором окрашены в белый цвет, но по слухам, будет еще и черная версия кулера. Излишне говорить, что накладки существенно увеличивают габариты устройства. Пропеллер крепится к пластиковому обвесу при помощи металлических винтов и не регулируется по высоте.

Zalman CNPS10X Optima II

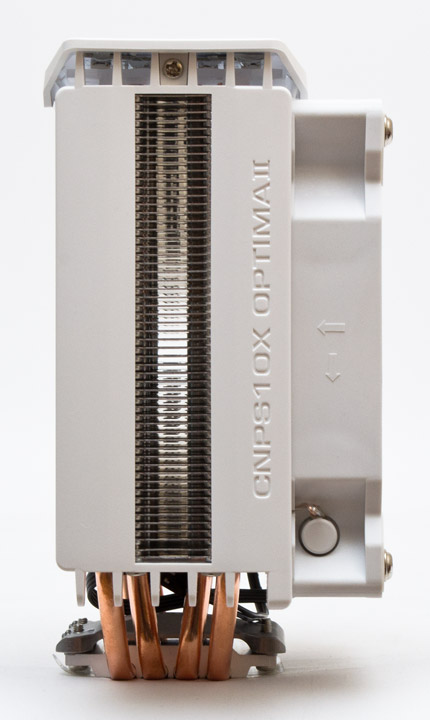

На боковой пластиковой стенке есть надпись с названием кулера и вертикальное отверстие в центральной части. Скорее всего, оно тут нужно для красоты. С точки зрения продува, было бы лучше без него.

Zalman CNPS10X Optima II

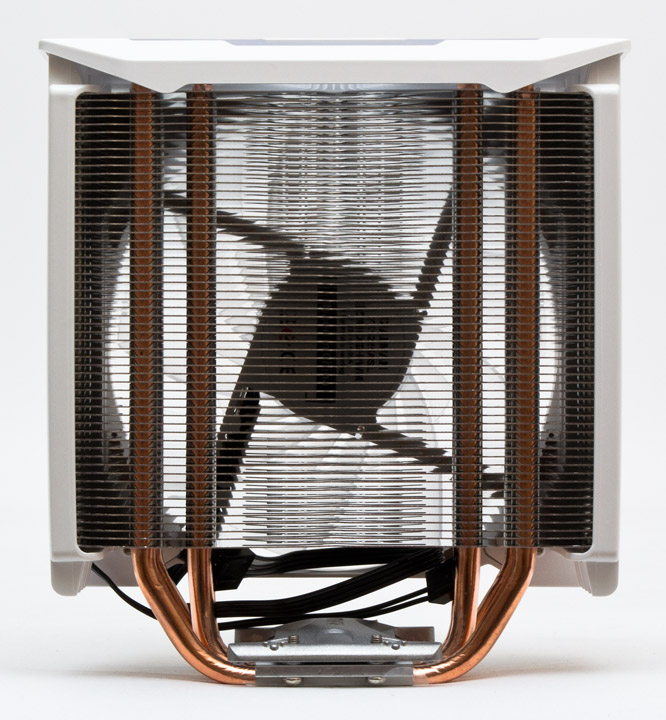

С обратной стороны радиатор открыт и, как это не печально, тут нет возможности штатно закрепить второй вентилятор.

Zalman CNPS10X Optima II

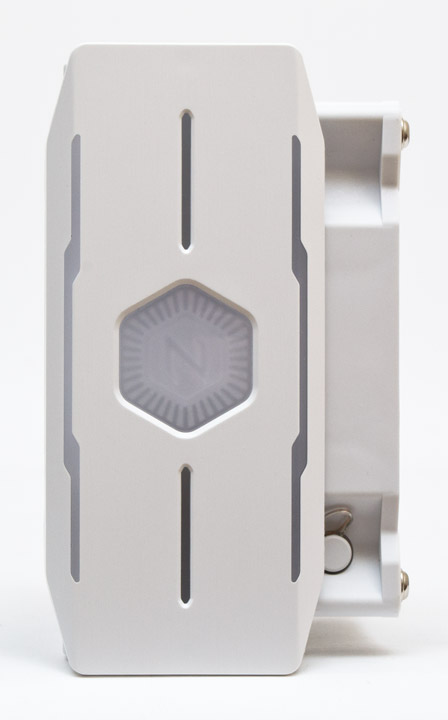

Верхняя панель имеет несколько дизайнерских вырезов, в том числе, шестиугольное отверстие с логотипом Zalman по центру. Шлифованная текстура белого пластика очень старается походить внешне на металл. В отверстия вставлена полупрозрачная пластмасса, за которой находятся светодиоды подсветки.

Zalman CNPS10X Optima II

Вентилятор внешне очень напоминает своей крыльчаткой серию Zalman ZM-DF12. Основная фишка прозрачных лопастей состоит в том, что их тут на самом деле два набора — девять крупных и девять маленьких. В результате, возле центральной части ротора образуется мини-крыльчатка с 18 лопастями. Вполне вероятно, что это нововведение как-то улучшает воздушный поток в районе подшипника, там, где его традиционно меньше всего. Еще из особенностей стоит отметить резиновые демпферы на уголках рамки с обеих сторон. И четыре диода белой подсветки. Вентилятор управляется при помощи ШИМ в диапазоне скоростей от 900 до 1500 об/мин. В плане шума это получается от 39 до 53 дБ (А). Подшипник гидравлический. В целом пропеллер довольно тихий, хотя и имеет заметную вибрацию. Длина четырехконтактного шнура питания черного цвета составляет 200 мм.

Zalman CNPS10X Optima IIZalman CNPS10X Optima II

Посадочные отверстия для вентилятора пластиковые и не усилены никакими металлическими обоймами. Потому при закручивании винтов не стоит прилагать лишних усилий, чтобы не сорвать резьбу. Обратите внимание, что подсветка верхней накладки имеет собственный трехконтактный кабель питания, длиной в 100 мм.

Zalman CNPS10X Optima II

Для демонтажа пластикового обвеса потребуется выкрутить по два винта снизу, с каждой стороны и по одному сверху. Под верхней накладкой на двух отдельных платах мы обнаружили 14 диодов RGB подсветки и схемы для управления ними.

Zalman CNPS10X Optima II

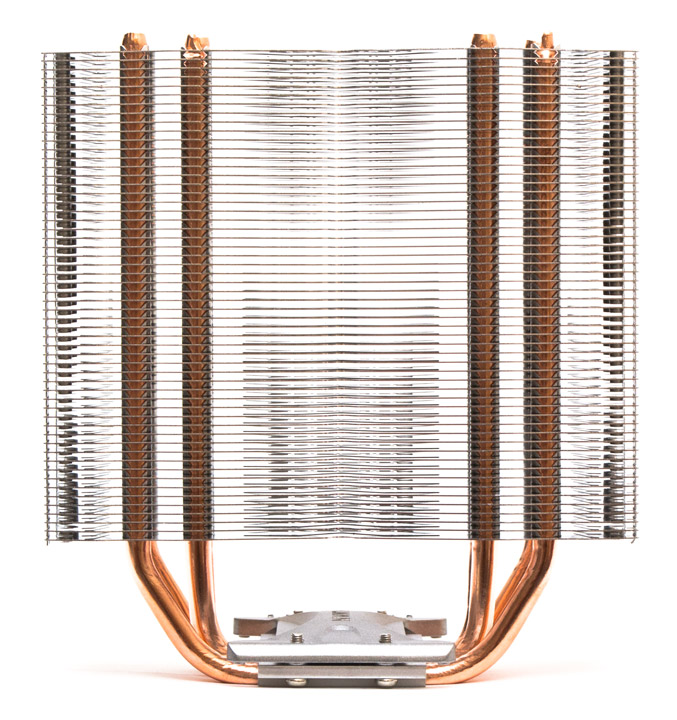

А так выглядит «голый» радиатор CNPS10X Optima II. В сравнении со старой версией поменялась форма радиаторных пластин, но схема расположения четырех 6-мм тепловых трубок осталась такой же. Без пластикового обвеса габариты радиатора составляют 134х48 мм и 150 мм по высоте, вес — 498 грамм. С обвесом: 143х64х160 мм и 752 грамма без учета креплений.

Zalman CNPS10X Optima II

Четыре тепловые трубки расставлены в два ряда друг за другом. Радиатор имеет 56 ребер, стоящих с зазором в 1,6 мм. Суммарная площадь рассеивания тепла составляет порядка 7200 см².

Zalman CNPS10X Optima II

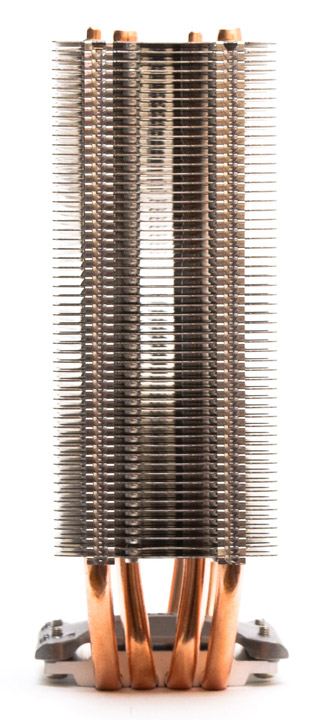

Сбоку на гранях появились загибы ребер, которые, опираясь друг на друга, создают каркас жесткости и не дают пластинам налипать друг на друга.

Zalman CNPS10X Optima II

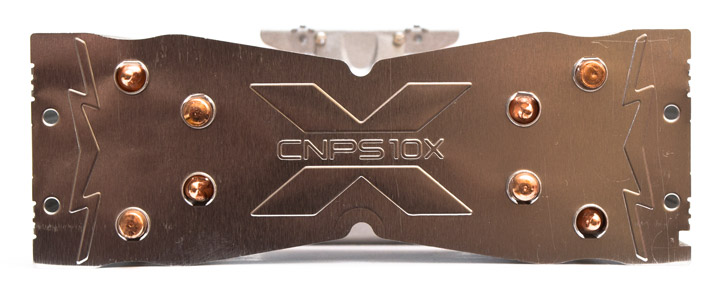

Сверху хорошо видна схема расположения тепловых трубок и то, что пластины не имеют существенных улучшений с точки зрения аэродинамики, не считая углублений в центральной части.

Zalman CNPS10X Optima II

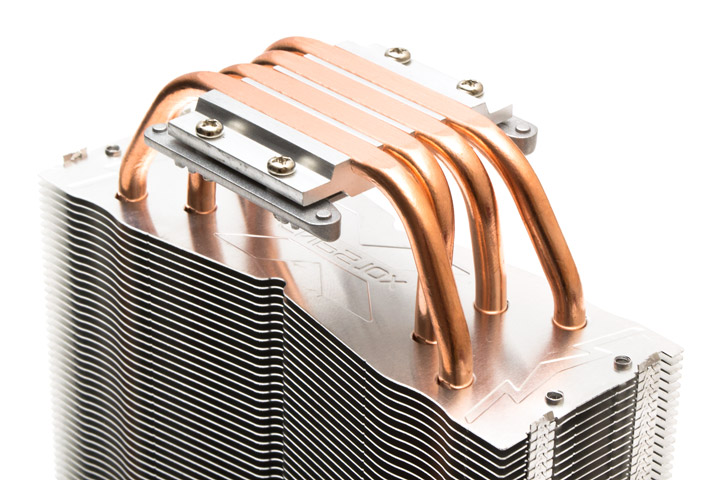

Прижимная накладка на основании осталась такой же, как и на последних актуальных версиях CNPS10X.

Zalman CNPS10X Optima II

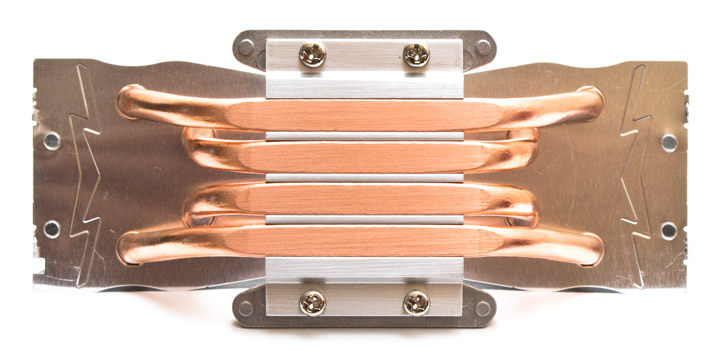

Основание выполнено по технологии прямого контакта. Алюминиевая пластина просто напрессована на тепловые трубки сверху и никакой особой роли в отводе тепла не играет.

Zalman CNPS10X Optima II

Качество изготовления и ровность основания оставляет желать лучшего. Зазоры между трубками в основании равны 2 мм, подгонкой алюминиевой пластины никто не занимался. Есть перепады по высоте между центральными и боковыми частями трубок.

Zalman CNPS10X Optima II

Перейдем к установке и тестированию.

Установка

Тепловой тест Zalman CNPS10X Optima II был проведен на базе процессора Intel Core i5-9600K. Процесс монтажа ничем не отличается от прошлых версий данного кулера. Сначала нужно собрать усилительную пластину — вставить на место короткие металлические обоймы и закрепить их пластиковыми фиксаторами. Кстати, на пластине появились отверстия под AMD АМ4, но больше нет отверстий для Intel LGA775.

Zalman CNPS10X Optima II

Затем пластину нужно уложить на место, с обратной стороны процессорного разъема. Для фиксации можно использовать комплектный клейкий белый квадратик, но мы обошлись и без него.

Zalman CNPS10X Optima II

Далее следует прикрепить к кулеру нужный тип крепежных лап. Для этого ослабляем по два винта в основании с каждой стороны, ставим лапы и затягиваем винты обратно.

Zalman CNPS10X Optima II

Наносим термоинтерфейс, ставим кулер на место и прикручиваем его винтами. Учитывая наличие отверстий на основании кулера, впервые за долгие годы я рекомендую тщательно и равномерно размазать термопасту ровным слоем по поверхности процессора. Первый раз, когда я по привычке просто поставил каплю пасты по центру процессора, она не распределилась по нему при прижиме, а вся ушла в зазоры между трубками.

Zalman CNPS10X Optima II

В финале осталось подключить питание RGB-накладки и вентилятора через комплектный разветвитель в разъем CPU Fan.

Zalman CNPS10X Optima IIZalman CNPS10X Optima II

Кулер может мешать первому слоту оперативной памяти, поскольку шляпки винтов вентилятора попадают в плоскость ОЗУ. Причем мешать он будет скорее всего даже стандартной памяти, ведь планки с небольшими радиаторам, установленные в данном стенде, имеют высоту в 34 мм. А чтобы закрутить нижние винты на пропеллере, ближайшие две планки памяти нужно будет предварительно снять.

Zalman CNPS10X Optima II

Из-за большого размера пластиковых накладок профиль кулера находится экстремально близко к первому слоту PCI-E. На материнских платах, где первый слот занят видеокартой возможен конфликт.

Zalman CNPS10X Optima II

Довольно странно здесь реализована подсветка. Сам вентилятор светится красивым белым цветом, претензий к нему нет. Но верхняя накладка показывает так называемый RGB Spectrum, то есть переливается всеми цветами по кругу, создавая впечатление, что они вращаются по часовой стрелке. Подсветка никак не управляется, задать ей другой цвет или эффект невозможно. Неужели так сложно было сделать стандартный разъем +12VGRB или на худой конец положить в комплект собственный контроллер?

Zalman CNPS10X Optima II

Так выглядит отпечаток термопасты на основании кулера и на крышке процессора. Равномерностью тут и не пахнет, и это при том, что паста была ровным слоем нанесена на процессор перед установкой. Создается ощущение, что трубки имеют углубление в центральной части, а по бокам выступают. Кроме того, явно видно, что на отпечатке выступают и части алюминиевой пластины. Посмотрим, как это сказывается на охлаждении.

Zalman CNPS10X Optima IIZalman CNPS10X Optima II

Технические характеристики

Эффективность отвода тепла кулером Zalman CNPS10X Optima II сравнивалась с с одним из лидеров бюджетного сегмента охлаждения — кулером Aardwolf Performa 10X.

Техническая характеристика Zalman CNPS10X Optima II Aardwolf Performa 10X
(APF-10XPFM-120)
Страница продукта zalman.com performa.cool
Совместимость с процессорными разъемами Intel LGA115x, 1366, 2011, 2066, AMD AM4, AM3, AM3+, FM2, FM2+ Intel LGA 775/115x/1366/2011/2066, AMD AM2(+)/AM3(+)/AM4/FM1/FM2
Размеры радиатора (ДхШхВ), мм 143х64х160 131x74x151
Размеры вентилятора (ДхШхВ), мм 120х120х25 120х120х25
Материал радиатора и конструкция Вертикальный радиатор из алюминиевых пластин, нанизанных на 4 медных тепловых трубки диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют основание прямого контакта Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием
Вес радиатора, г 591 579
Количество пластин радиатора, шт. 56 46
Толщина пластин, мм 0,5 0,4
Межреберное расстояние, мм 1,6 2
Расчетная площадь радиатора, см² ~ 7 204 ~ 6 834
Модель вентилятора 1 x Zalman YX1225ASL 1 х Aardwolf AF12025H12M-2433
Скорость вращения вентилятора, об/мин 900 ~ 1500 с ШИМ 1000 ~ 2000 с ШИМ
Воздушный поток, м³/ч 104,52 76
Уровень шума вентилятора, дБ (А) 27 16 ~ 35
Статическое давление, мм воды 3,91
Количество и тип подшипника вентилятора Hydraulic Bearing (гидравлический подшипник) Long Life Bearing (улучшенная втулка скольжения)
Время наработки на отказ вентилятора, час
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,20 0,18
Пиковое энергопотребление вентилятора, Вт 2,4 2,16
Дополнительные особенности RGB подсветка верхней накладки, белая подсветка вентилятора
Средняя стоимость, $ ~35 ~30

Тестовый стенд

Для тестирования эффективности кулера Zalman CNPS10X Optima II был собран стенд в следующей конфигурации:

  • процессор: Intel Core i5-9600K (3,7@4,2 ГГц, 1,200 В);
  • материнская плата: ASUS Prime Z390-A (Intel Z390);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
  • системный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентиляторов: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре помещения в 29 градусов. Для прогрева центрального процессора использовался LinX 0.7.3 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp GT 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Zalman CNPS10X Optima II

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Для начала был подобран условно бесшумный режим работы, в котором скорость вращения крыльчаток вентиляторов была подогнана под уровень шума в 40 дБ (А). Второй режим — это максимальная скорость вращения для вентилятора Zalman CNPS10X Optima II, скорость Aardwolf Performa 10X была подобрана под этот уровень шума. И третий режим — это максимум для вентилятора Aardwolf Performa 10X. Получившиеся результаты по шуму можно увидеть на графике ниже. Их нужно учитывать, при сравнении между собой результатов по температуре.

Zalman CNPS10X Optima II

А вот и неожиданность. Несмотря на довольно кривое основание и наличие всего четырех тепловых трубок Zalman CNPS10X Optima II обходит при одинаковом уровне шума Aardwolf Performa 10X на два градуса, как на минимальных, так и на полных оборотах. И лишь когда вентилятор Performa 10X раскручивается на максимум, температурные показатели выравниваются между собой.

Выводы

Обновленная версия Zalman CNPS10X Optima II получилась неоднозначной. С одной стороны, кулер стал существенно более красивым. Более того, он получил производительный и достаточно тихий вентилятор с белой подсветкой, и даже слегка увеличенную эффективность охлаждения, вероятно за счет боковых накладок (которые не дают воздуху утекать в стороны) и специфичной формы крыльчатки. А еще новая модель теперь без дополнительных костылей ставится на разъем AMD AM4.

Но есть и обратная сторона медали. Пластиковый обвес существенно увеличил габариты и вес кулера. RGB подсветка верхней накладки никак не управляется и живет своей жизнью. На месте компании, я либо сделал подсветку верхней накладки управляемой, либо отказался от нее вовсе. Основание прямого контакта сделано неровным, хотя на общей производительности эти никак не сказывается.

В целом, для покупателей очень хорошо, что компания Zalman оживилась и вновь активно включилась в борьбу за рынок систем охлаждения. В том что касается конкретно Zalman CNPS10X Optima II, то кулер вышел вполне нормальным и пригодным для использования теми, кому хочется добавить себе в систему чуть больше красоты без ущерба для производительности. По мощности он подходит для систем в среднем разгоне на уровне теплопередачи не более 130-140 ватт.

Как же магична в своей красоте тишина...
