Обзор процессорного кулера Xigmatek Venus XP-SD1266

Мы уже неоднократно жаловались читателям на то, что в нашу лабораторию редко попадает продукция компании Xigmatek. И вот, где то в недрах их представительства, пожелания были услышаны, и мы получили все же несколько интересных экземпляров на пробу. Первым из них, о котором будет рассказано в данном обзоре, стал процессорный кулер с астрономическим названием — Venus XP-SD1266.

Xigmatek Venus XP-SD1266


Упаковка и комплект поставки

Стилистика упаковки кулера навеяна славными временами великих географических открытий. Основной ее темой является изображение старинной розы ветров. Коробка содержит на себе несколько красивых изображений продукта, при желании на ней можно вычитать всю необходимую техническую информацию.

Xigmatek Venus XP-SD1266Xigmatek Venus XP-SD1266

Внутренняя упаковка — довольно мягкий пластиковый блистер. Все аксессуары сложены в маленькую аккуратную коробочку. И лишь усилительная пластина и инструкция болтаются внутри.

Xigmatek Venus XP-SD1266

В комплект поставки кулера входит:
  • радиатор;
  • 120-мм вентилятор;
  • универсальная усилительная пластина (к сожалению, сделанная из пластмассы);
  • две крепежные лапы для сокетов AMD;
  • две крепежные лапы для сокетов Intel;
  • прижимная планка крепления;
  • четыре шпильки для установки кулера на сокет Intel LGA2011;
  • четыре изоляционные круглые прокладки;
  • четыре крепежные гайки;
  • четыре шпильки для установки кулера на сокеты AMD и Intel;
  • две шайбы;
  • две крепежные гайки для фиксации поперечной пластины;
  • восемь резиновых демпферов для крепления вентилятора;
  • гаечный ключ;
  • пакетик с термопастой;
  • инструкция по установке.
Xigmatek Venus XP-SD1266


Внешний вид

Выглядит Xigmatek Venus весьма приятно, в первую очередь благодаря полной никелировке всех элементов поверхности радиатора — тепловых трубок, пластин и основания. Помимо эстетического эффекта, это еще и дает надежную защиту от коррозии. Единственный минус — использование жидкого металла в качестве термоинтерфейса на кулерах с никелированным основанием может привезти к его повреждению. Форма радиатора классическая, башенного типа с U-образным расположением тепловых трубок.

Xigmatek Venus XP-SD1266

Шесть 6-мм тепловых трубок собраны двумя группами слева и справа. С одной стороны это нормально, но как показывает практика, гораздо лучшие результаты достигаются, когда тепловые каналы равномерно распределены в радиаторе. При том что суммарная площадь рассеивания достигает здесь 8000 см², значительная ее часть (в частности центр пластин) не будет задействована в активном теплообмене.

Xigmatek Venus XP-SD1266

Если смотреть сбоку, мы увидим тепловые трубки, стоящие в ряд друг за другом, без каких либо изысков. Зазор между пластинами составляет 2 мм, что есть хорошо. Высота радиатора по нашим замерам не превышает 156 мм, хотя в официальных характеристиках указаны 159 мм. Возможно это допуск на погрешность в производстве.

Xigmatek Venus XP-SD1266

Форма радиаторных пластин полностью прямая, без попыток аэродинамической оптимизации. Фигурные впадины по углам ребер служат единственной практической цели, будучи каналом для установки резиновых креплений вентилятора. По центру всех пластин есть прорезь в форме буквы «Х», являющейся логотипом компании. Никакого особого смысла в ней нет, она лишь уменьшает площадь рассеивания. Тепловые каналы расположены абсолютно симметрично, поэтому неважно, какой стороной ставить кулер на процессор — продуваться он будет абсолютно одинаково.

Xigmatek Venus XP-SD1266

Основание спаяно из двух отдельных ровных пластин, между которыми зажаты тепловые трубки. В верхней пластине есть два небольших отверстия по бокам. Они нужны для центровки прижимной планки при установке кулера.

Xigmatek Venus XP-SD1266

Подошва сделана сплошной. Тепловые трубки соединены с ней и с ребрами аккуратной пайкой, что в теории должно улучшать скорость теплообмена между ними.

Xigmatek Venus XP-SD1266

Так выглядит радиатор видом снизу. Подошва отполирована до состояния зеркала.

Xigmatek Venus XP-SD1266

Основание можно считать относительно ровным, однако оптические искажения указывают на наличие зазубрин по его краям, и на слегка приподнятый верхний левый угол.

Xigmatek Venus XP-SD1266

Вентилятор с причудливой формой лопастей, используемый здесь, относится к фирменной серии XAF (аббревиатура от «высокий воздушных поток», тонкий намек на HAF серию компании CoolerMaster). Однажды он уже попадался нам в обзоре 120-мм вентиляторов, однако теперь обзавелся ШИМ-управлением, помимо белой светодиодной подсветки. Длина четырехконтактного шнура питания около 300 мм.

Xigmatek Venus XP-SD1266

Скорость вращения крыльчатки регулируется в диапазоне от 1000 до 1800 об/мин при уровнях шума от 45 до 59 дБ (А) соответственно. В отличие от своих управляемых напряжением собратьев, работать тихо этот пропеллер не способен. В качестве подшипника используется втулка скольжения, улучшенная медной центральной осью. Электрические характеристики и маркировка видны на фотографии.

Xigmatek Venus XP-SD1266

Для крепления вентилятора к радиатору используются резиновые демпферы, что основательно снижает уровень шума и вибрации. По габаритам вентилятор не выступает за рамки радиатора.

Xigmatek Venus XP-SD1266

Резиновые демпферы крепятся за крайние точки радиаторных пластин, поэтому отрегулировать высоту вентилятора не получится. Это следует учитывать при выборе оперативной памяти.

Xigmatek Venus XP-SD1266

Установка

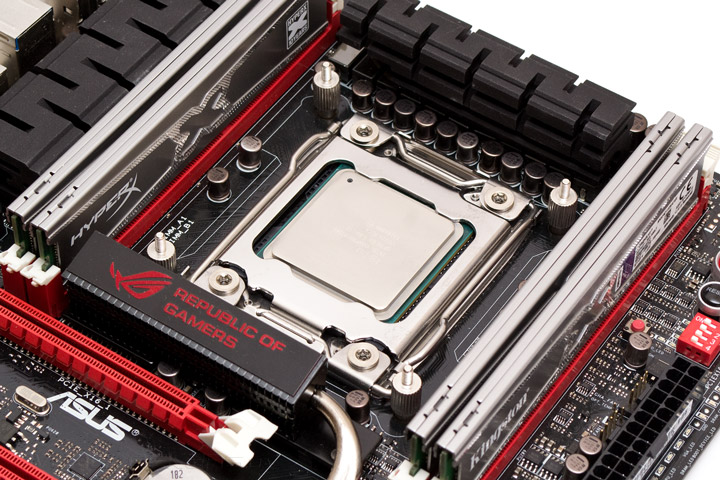

Для проверки эффективности кулера Xigmatek Venus будет использована платформа Intel LGA2011. Она отличается чрезвычайной простотой в плане установки систем охлаждения, поскольку имеет собственную усилительную пластину. Для начала вкручиваем шпильки в соответствующие отверстия.

Xigmatek Venus XP-SD1266

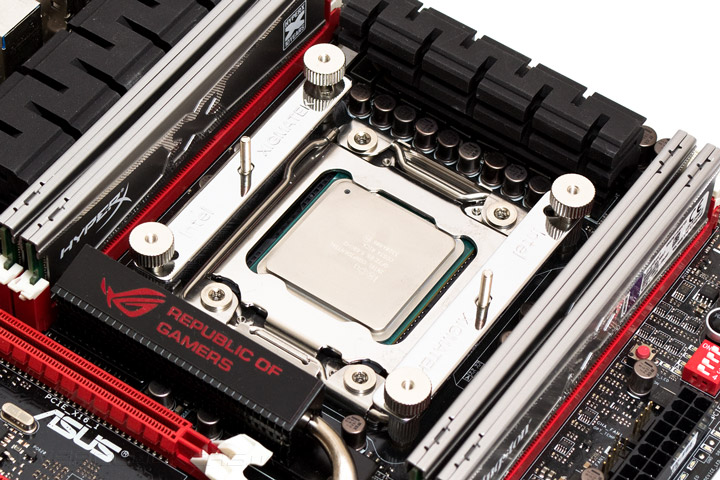

Надеваем на них крепежные лапы и привинчиваем их гайками. Затяжка производится вручную, поскольку нарезки под отвертку тут нет.

Xigmatek Venus XP-SD1266

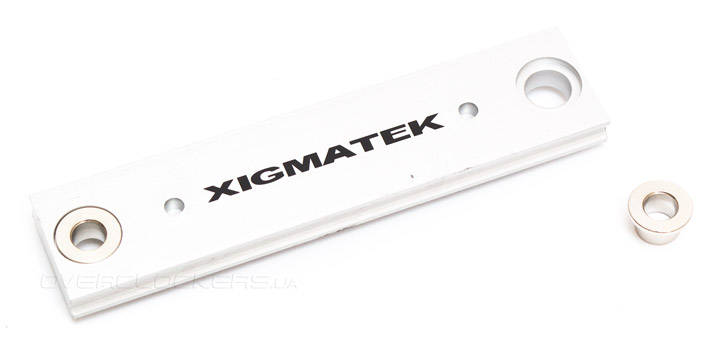

В крепежную поперечную планку вставляем втулки.

Xigmatek Venus XP-SD1266

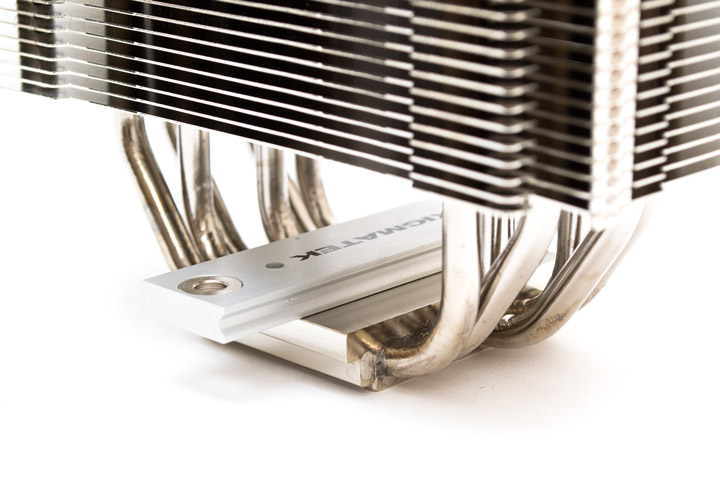

Укладываем крепежную планку на основание радиатора сверху так, чтобы совпали центровочные отверстия.

Xigmatek Venus XP-SD1266

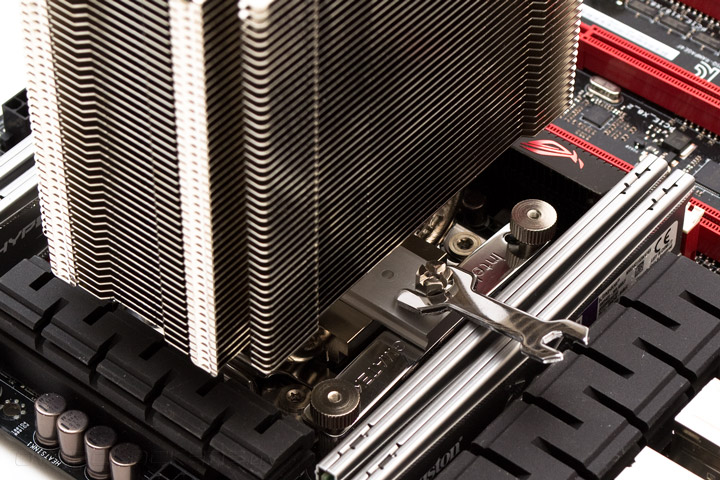

Наносим термоинтерфейс на процессор, ставим радиатор и привинчиваем его крепежную планку к лапам с помощью гайки и гаечного ключа. Степень прижима при этом получается крайне высокой.

Xigmatek Venus XP-SD1266

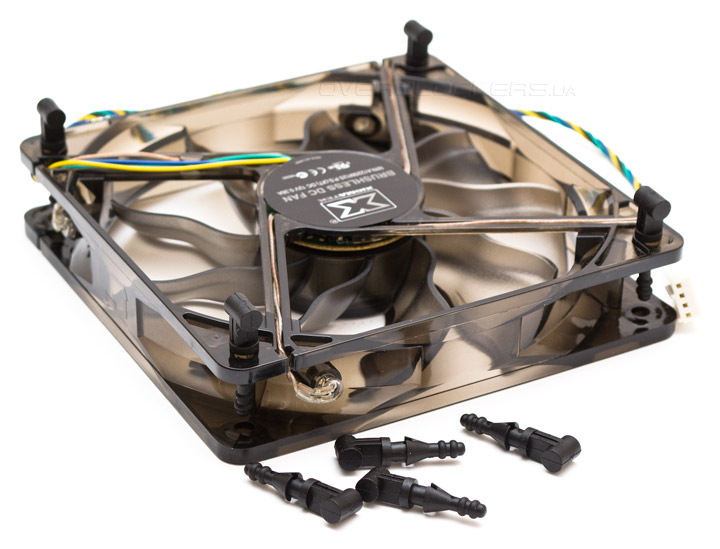

В завершение установки закрепляем вентилятор на кулере при помощи комплектных резиновых демпферов. Если есть желание, можно добавить сюда второй вентилятор, благо крепления для него предусмотрены в комплекте.

Xigmatek Venus XP-SD1266

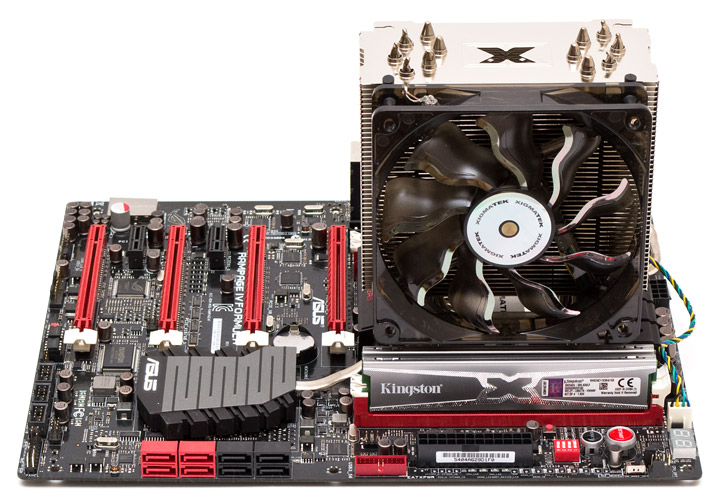

Первому слоту расширения PCI-E кулер никак не мешает.

Xigmatek Venus XP-SD1266

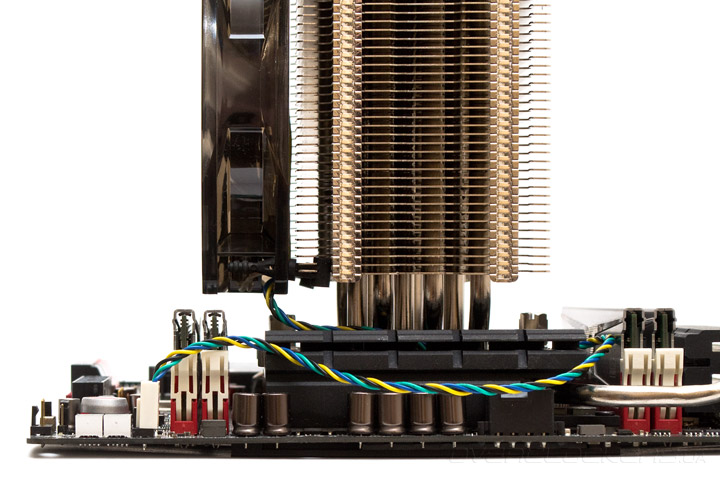

Первый слот памяти накрывается вентилятором. Допустимая высота планок — до 35 мм. На разъеме Intel LGA 115x, кулер накрывал бы сразу два слота.

Xigmatek Venus XP-SD1266

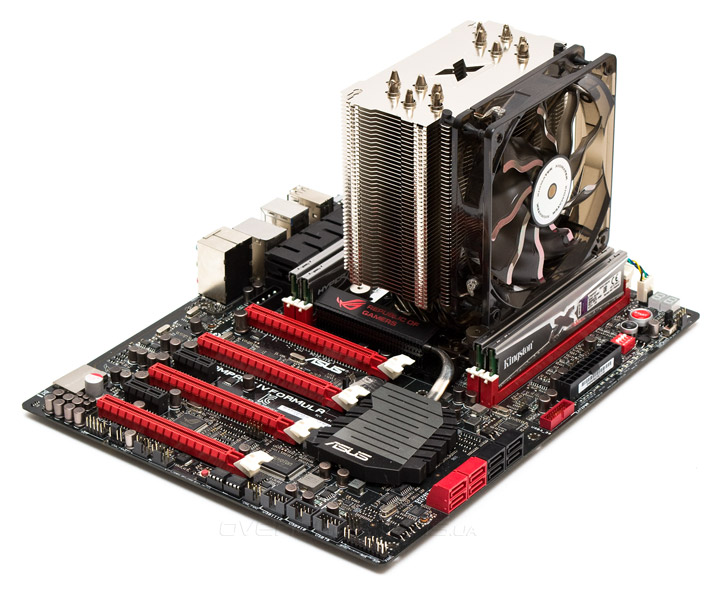

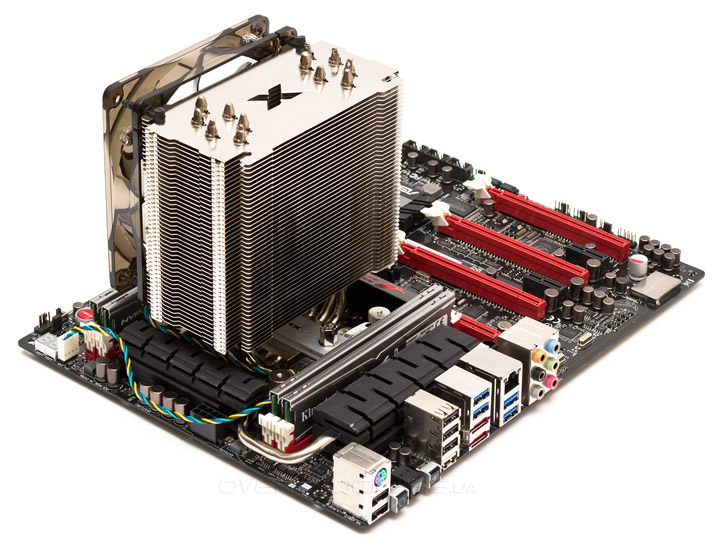

В сборе данная система охлаждения выглядит красиво и вписывается в цветовую гамму нашей материнской платы.

Xigmatek Venus XP-SD1266

В задней части места довольно много, хотя если добавить сюда еще один вентилятор, то сразу станет тесно.

Xigmatek Venus XP-SD1266

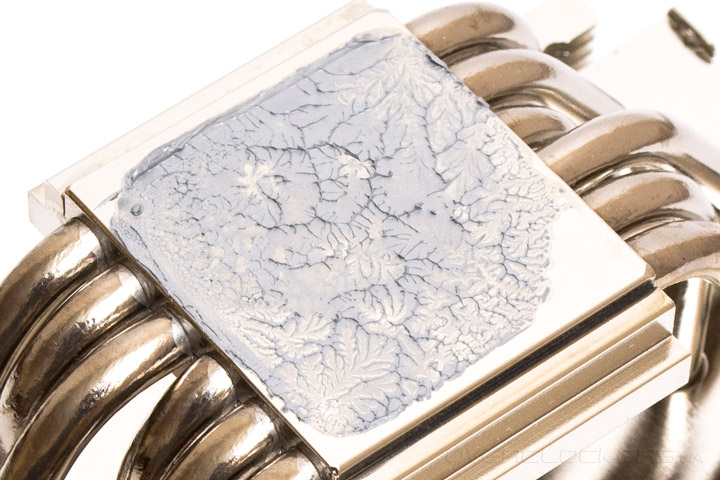

Отпечаток термоинтерфейса получился весьма качественным и свидетельствует о высокой силе прижима и хорошем контакте основания кулера и теплораспределительной крышки процессора. Лишь один уголок основания остался не у дел, но в целом, это никак не повлияет на общие показатели.

Xigmatek Venus XP-SD1266


Технические характеристики

Эффективность отвода тепла кулером Xigmatek Venus XP-SD1266 сравнивалась с одним из лучших и самых распространенных бюджетных кулеров — Zalman CNPS10X Performa.

Техническая характеристика Xigmatek Venus XP-SD1266 Zalman CNPS10X Performa
Страница продукта xigmatek.com zalman.ru
Совместимость с процессорными разъемами Intel LGA 775/115x/1366/2011
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 775/115x/1366/2011
AMD AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), мм 132х72х156 132x75x152
Размеры вентилятора (ДхШхВ), мм 120х120х25 120х120х25
Материал радиатора и конструкция Конструкция из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Вся поверхность кулера, тепловые трубки и сплошное основание никелированы Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием
Вес радиатора, г 798 610
Количество пластин радиатора, шт. 45 47
Толщина пластин, мм 0,6 0,45
Межреберное расстояние, мм 2 1,9
Расчетная площадь радиатора, см² ~ 8 000 ~ 7 900
Модель вентилятора Xigmatek A1225M12S Zalman ZP1225ALM [Z1P-PWM]
Скорость вращения вентилятора, об/мин 1000 ~ 1800 с ШИМ 900 ~ 2000 с ШИМ
Воздушный поток, м³/ч 153
Уровень шума вентилятора, дБ (А) 28 17 ~ 36
Статическое давление, мм воды 2,3
Количество и тип подшипника вентилятора Улучшенная втулка с медной осью (Copper Axis with Long Life Sleeve Bearing) Улучшенная втулка (Long Life Bearing)
Время наработки на отказ вентилятора, час 50 000 50 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,38 0,2
Пиковое энергопотребление вентилятора, Вт 4,56 2,4
Дополнительные особенности Белая подсветка вентилятора (4 светодиода) Фирменный резистор RC24P в комплекте.
Средняя стоимость, $ ~ 60 ~ 36


Тестовый стенд

Для тестирования эффективности кулера Xigmatek Venus XP-SD1266 использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:
  • процессор: Intel Core i7-4960X (3,6@4,0 ГГц, 1,280 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 26 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 8192 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).


Результаты тестирования

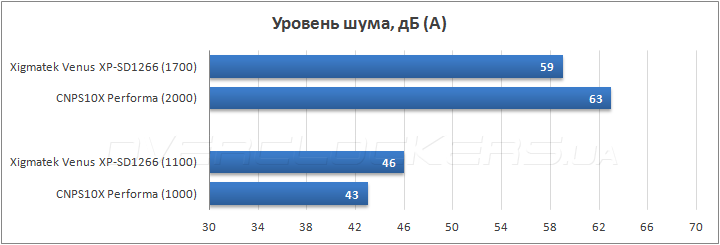

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Поскольку свести их показатели к общему знаменателю мне не удалось, решено было провести замеры максимальных и минимальных уровней шума на соответствующих скоростях вращения крыльчатки. Zalman CNPS10X Performa ожидаемо оказался самым громким на высокой скорости, а Venus удивил шумом на пониженных оборотах. Возможно, это связано с особенностями формы его пропеллера, но 46 дБ (А), полученных в процессе испытания указывают на то, что кулер всегда будет слышен даже из закрытого корпуса.

Xigmatek Venus XP-SD1266

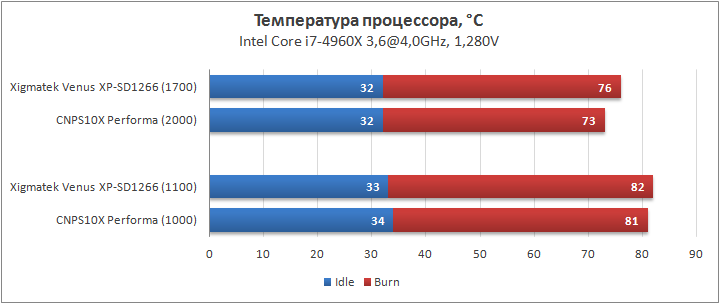

Посмотрим на график температур для каждого уровня шума.

Xigmatek Venus XP-SD1266

При номинальной тепловой нагрузке в 130 ватт, Xigmatek Venus и Zalman CNPS10X Performa показали приблизительно одинаковые результаты с учетом разницы в скорости вращения крыльчати. Performa в среднем отыграла у нашего подопытного от одного до двух градусов. Однако, при повышении напряжения процессора до 1,360 В и теплового пакета до 150 ватт соответственно, Venus сдал позиции, провалив тест с ошибками на температуре 95 градусов. Zalman CNPS10X Performa в тех же условиях смог удержать температуру на 87 градусах.


Выводы

Если задаться вопросом, является ли Xigmatek Venus хорошим или плохим кулером, ответ, скорее всего, будет — нормальным. Он вполне стандартен, в нем нет чего-либо выдающегося. Внешний вид симпатичный, мощности достаточно для охлаждения любых процессоров кроме разве что топовых 6-ти и 8-ми ядерных в разгоне выше среднего. Сделан он аккуратно. Совместимость с другими компонентами нормальная. Это те свойства, которые не позволяют назвать Venus плохим. А стать лучшим ему мешает, прежде всего, вентилятор и не особо удобная система крепления и пластиковая усилительная пластина.

В том, что касается соотношения цены и эффективности, Xigmatek Venus попадает в очень конкурентный сегмент, где есть много вариантов как хуже, так и лучше его. Потому выбор как всегда будет определяться личными предпочтениями покупателя.
