Ноль децибел. Обзор пассивного кулера Thermalright HR-02

Установка и совместимость

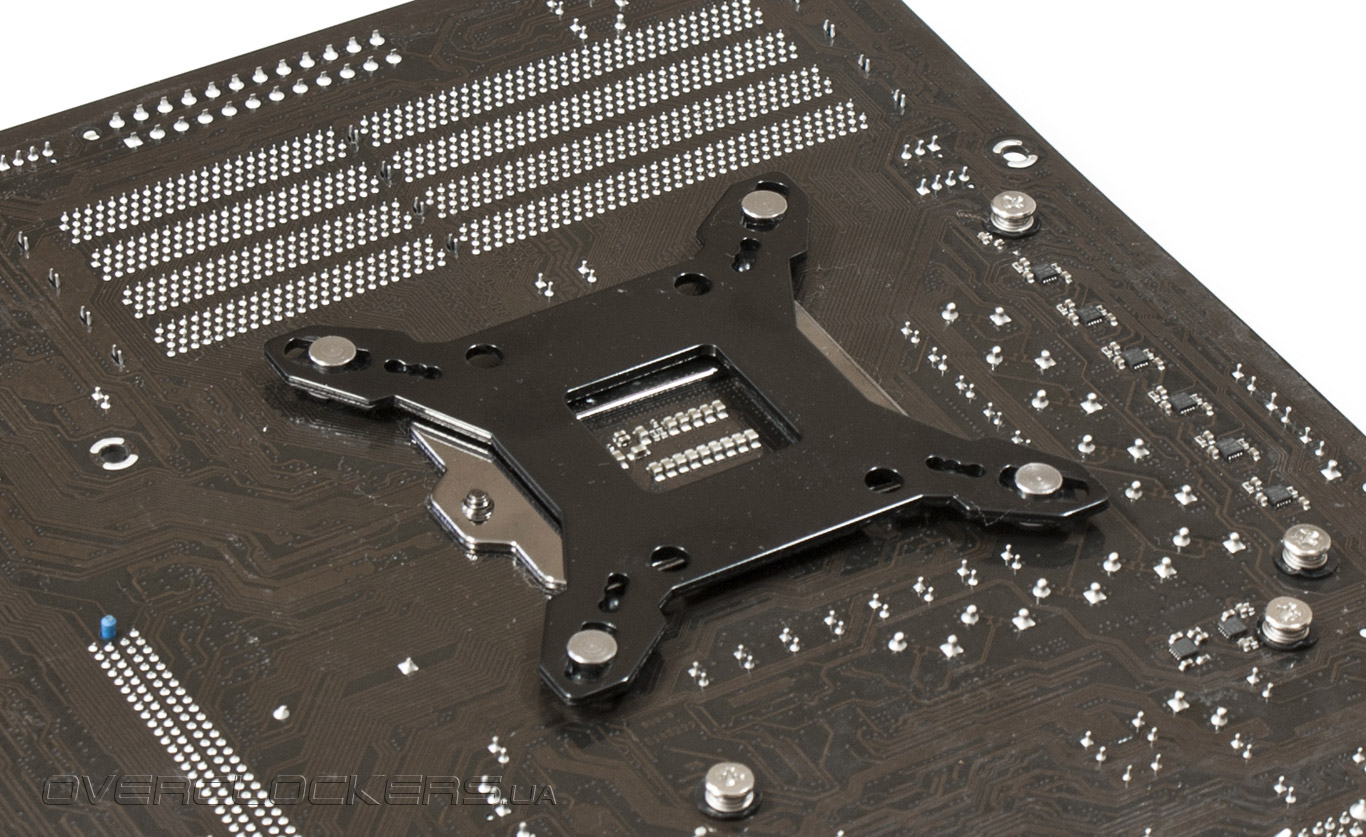

Радиатор можно установить на все платформы Intel. Система крепления точно такая же, как на всех современных процессорных кулерах Thermalright. Сначала нужно прикрепить к системной плате пластину жёсткости:

Thermalright HR-02

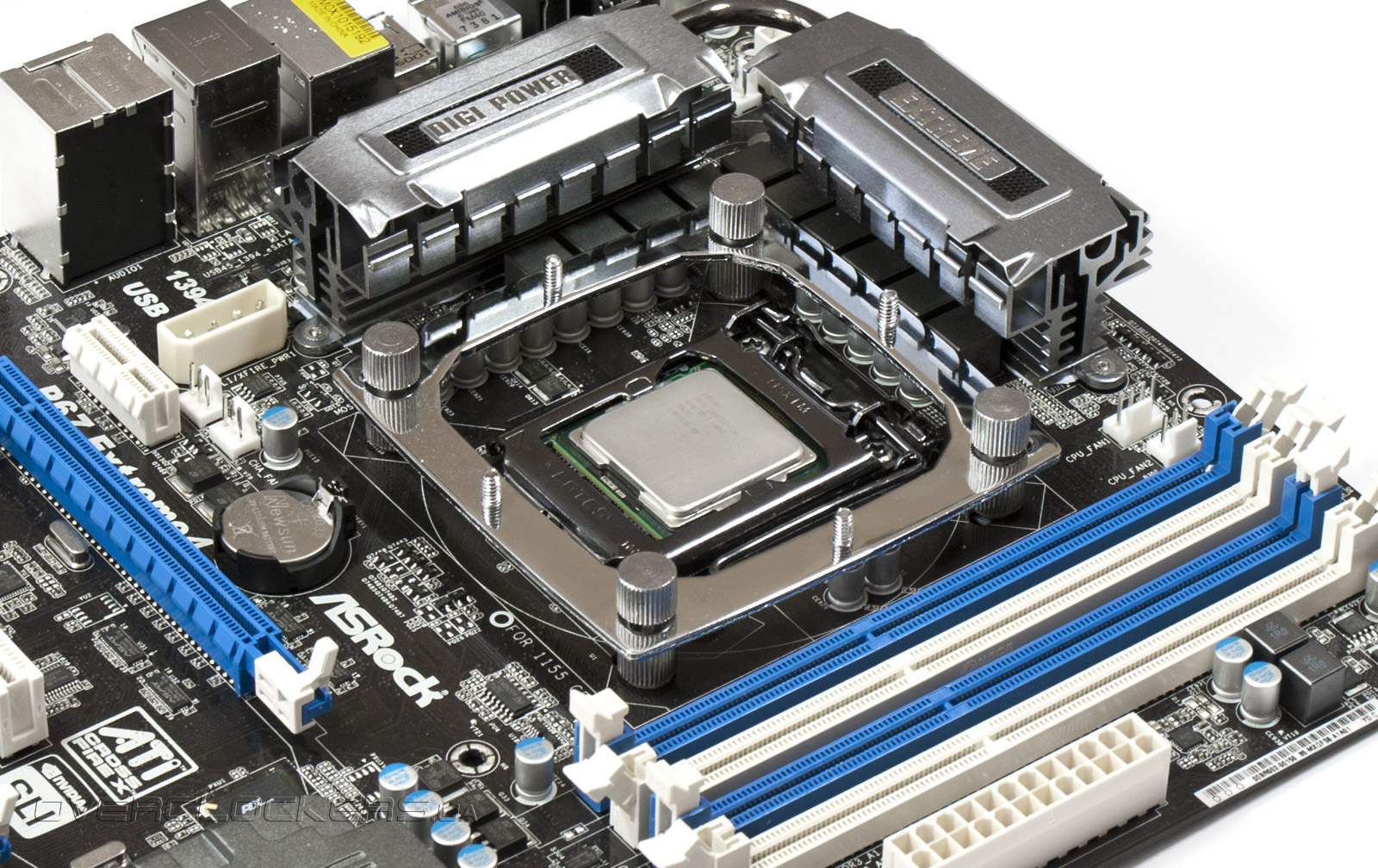

Затем устанавливается крепёжная рамка, к которой и будет прикручиваться радиатор. Рамка позволяет установить радиатор в любое из четырёх возможных положений. Это очень удобно, так как делает продукт более универсальным. Мы выбрали такое положение, при котором можно установить модули памяти с высокими «гребешками».

Thermalright HR-02

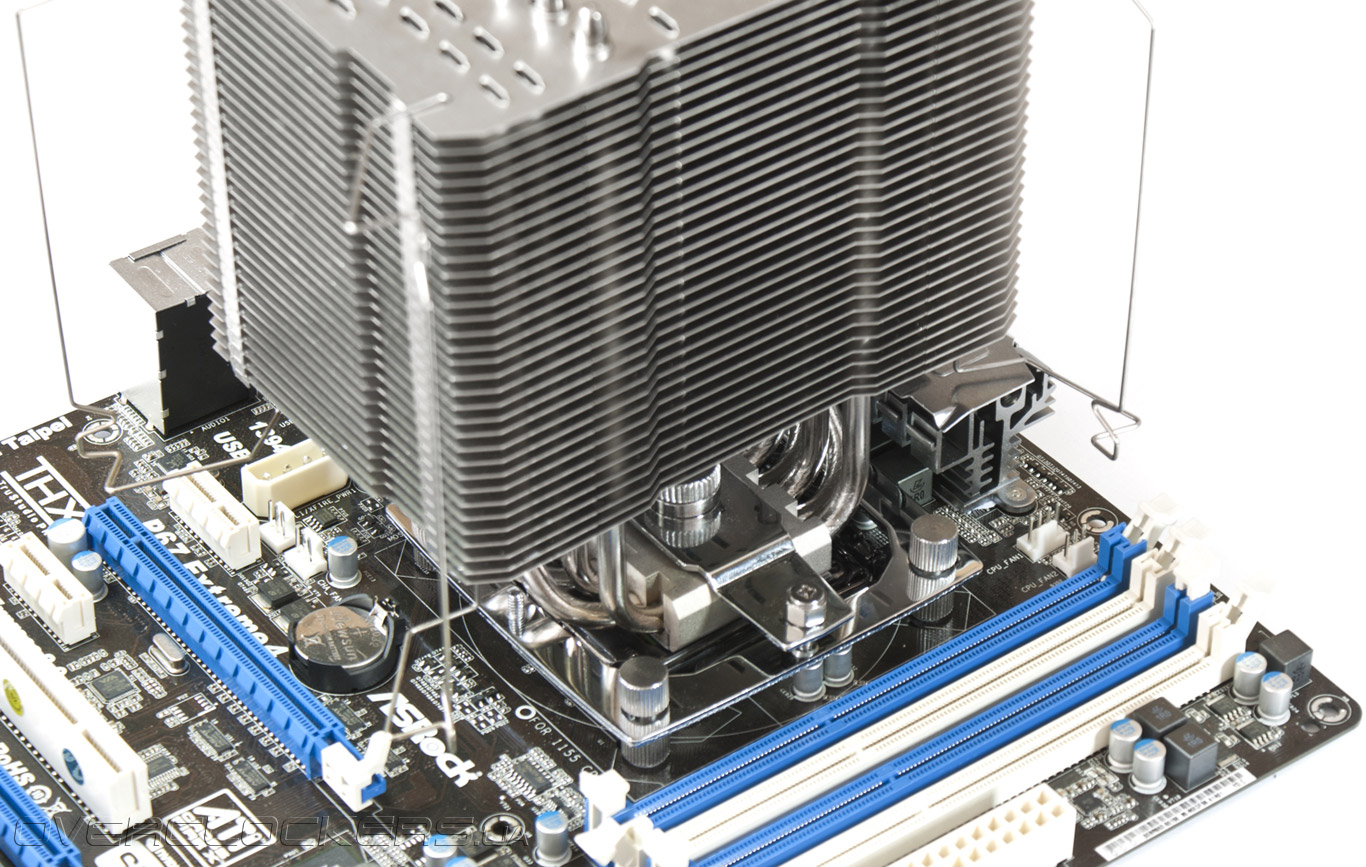

Сам радиатор прикручивается с помощью двух накидных гаек, а затем зажимается большим болтом посередине основания.

Thermalright HR-02

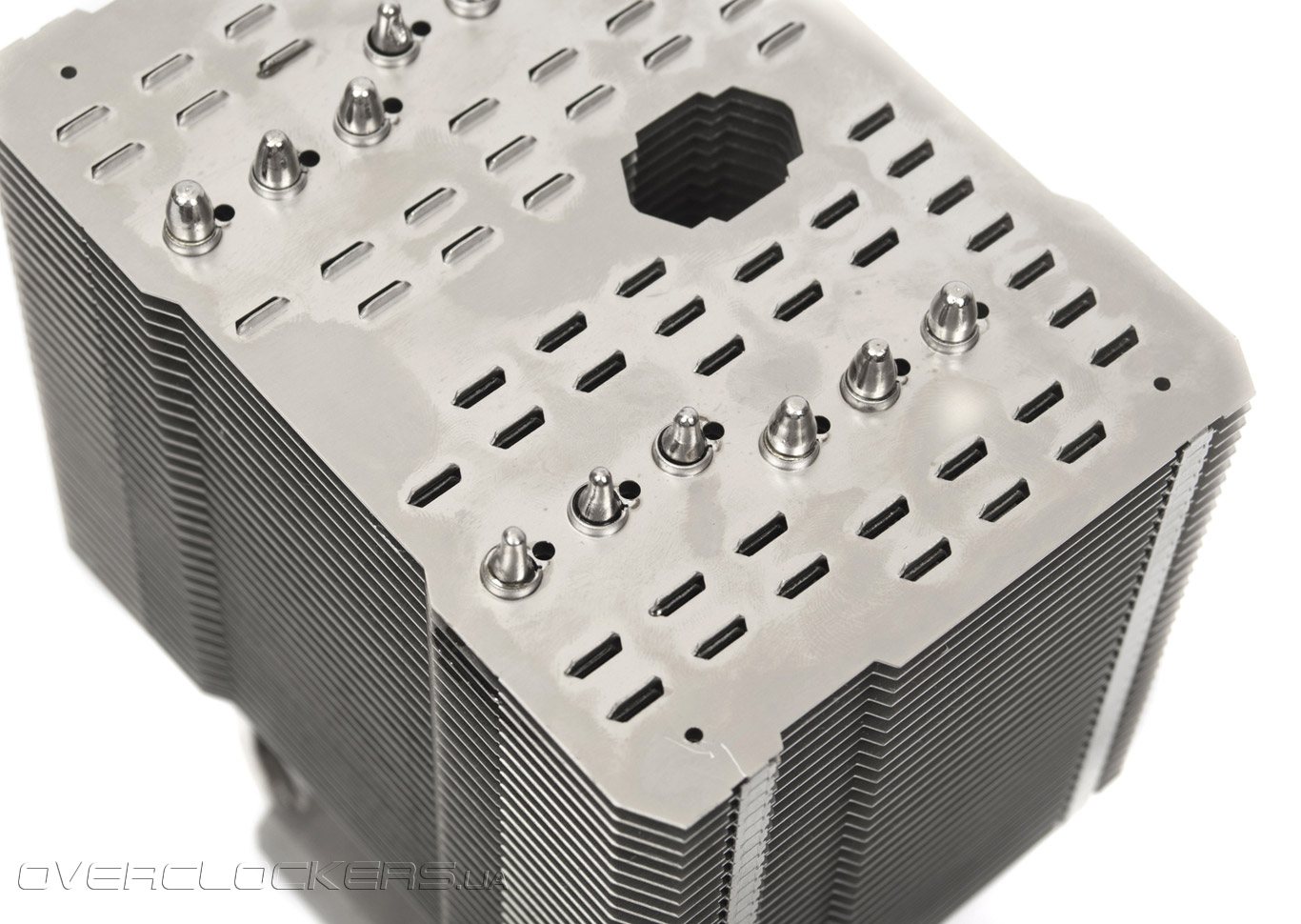

В пластинах присутствуют специальные отверстия, предназначенные для монтажа радиатора с использованием отвёртки. Вот только не понятно, для чего нужно было делать эти отверстия настолько большими, ведь для отвёртки достаточно и более мелких. Возможно, это сделано для красоты, однако потеря рабочей площади налицо.

Thermalright HR-02

Поставляемые в комплекте скобы предназначены для одного 120- и одного 140-миллиметрового вентилятора. Мы же воспользовались скобами от Thermalright Silver Arrow и установили два вентилятора модели TY-140.

Thermalright HR-02

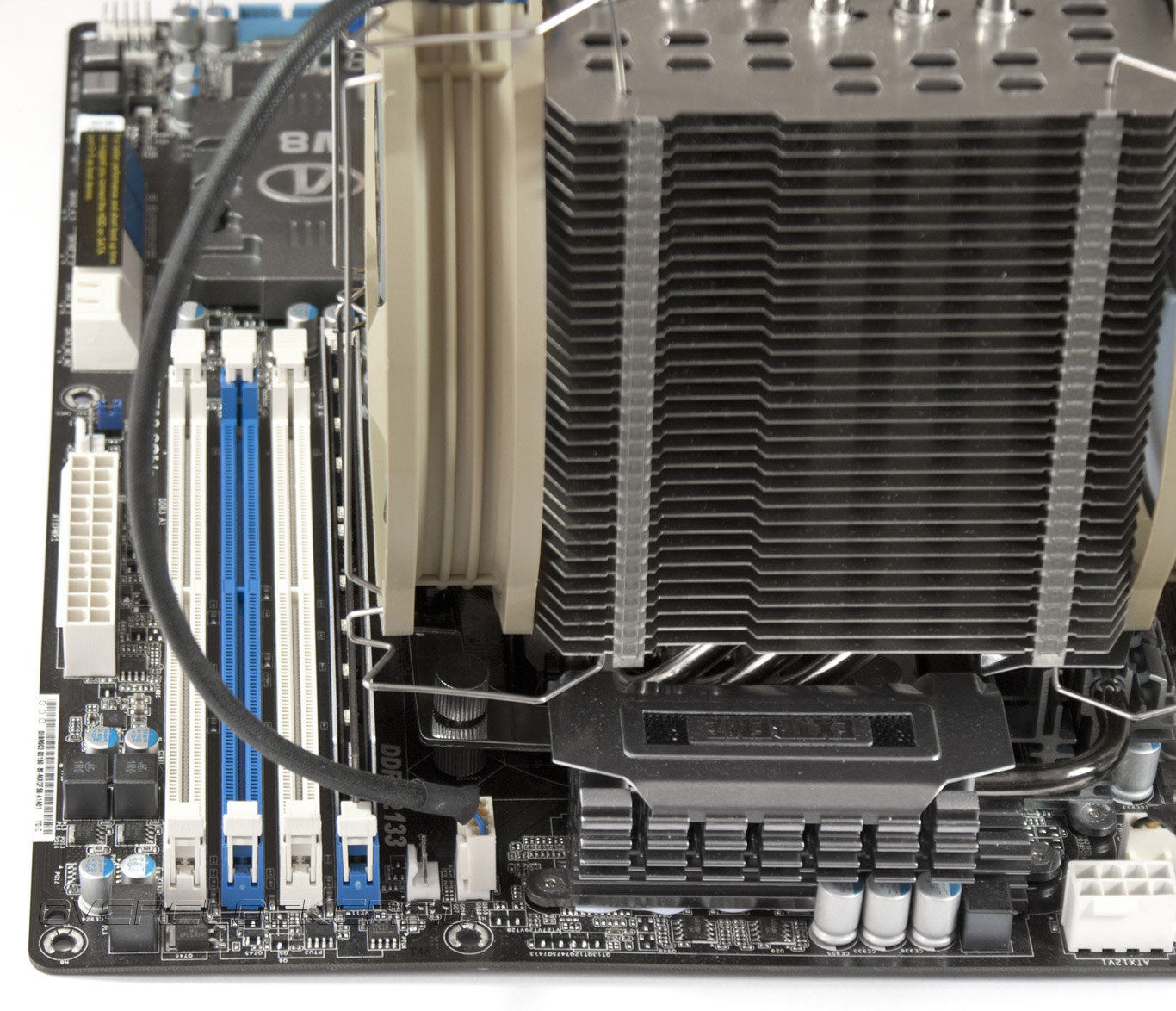

И тут обнаружилась ещё одна неприятная особенность крепления вентиляторов. Скобы мешают установке в первый слот DIMM памяти с высоким гребешком. Учитывая конструкцию кулера, инженеры могли бы потрудиться и над созданием новых скоб (по примеру Noctua или Prolimatech). Тогда кулер стал бы ещё лучше, а вентилятор, расположенный сразу за «гребешками» оперативной памяти, обеспечивал бы и их продув.

Thermalright HR-02


Спецификации

Модель кулера Thermalright HR-02 Thermalright Silver Arrow Noctua NH-D14
Разъем LGA775/1155/ 1156/1366
AM2(+)/AM3
LGA775/1155/ 1156/1366
AM2(+)/AM3
LGA775/1155/ 1156/1366
AM2(+)/AM3
Размеры радиатора, мм 102x140x163 147x123x165 140x130x160
Вес радиатора, г 860 830 900
Материал радиатора Медное основание и тепловые трубки, алюминиевые рёбра, всё покрыто никелем Медное основание и тепловые трубки, алюминиевые рёбра, всё покрыто никелем Медное основание и тепловые трубки, алюминиевые рёбра, всё покрыто никелем
Количество пластин 32 55x2 42x2
Расстояние между пластинами, мм 3 1,7 2,5
Модель вентилятора(ов) Thermalright TY-140 NF-P12/NF-P14
Размеры вентилятора(ов), мм 160x140x26 120х120х25
140x140x25
Вес каждого вентилятора, г 140 170
Частота вращения вентилятора(ов), об/мин 900—1300
(PWM-управление)
900—1300
900—1200
(с использованием переходников U.L.N.A.)
Поток воздуха, куб. ф./мин 56—73 37—54,1
48,8—64,7
Заявленный уровень шума, дБА 19—21 12,6—19,8
13,2—19,8
Наработка на отказ, тыс. ч н/д >150
Ориентировочная стоимость, $ 80 90 80


Стенд и методика тестирования

Конфигурация тестового стенда была следующая:
  • материнская плата: ASRock P67 Extreme4 (Intel P67 Express);
  • центральный процессор: Intel Core i7-2600K ES (3,33@5,0 ГГц, VCore 1,45 В);
  • оперативная память: Kingston KHX2333C9D3T1K2/4GX (2x2 Гбайт);
  • видеокарта: HIS Radeon HD6950 2GB;
  • жесткий диск: Western Digital WD6401AALS;
  • блок питания: Hiper Type RII 680W (680 Вт).
  • термопаста: Noctua NT-H1.
Тестирование проводилось на открытом стенде при температуре воздуха в помещении, равной 22 градусам Цельсия. Прогрев процессора осуществлялся в операционной системе Windows 7 Ultimate Edition x64 программой LinX 0.6.4 (10 проходов Linpack в каждом цикле теста при объёме используемой оперативной памяти 2048 Мбайт). Для мониторинга температуры использовались утилиты CoreTemp и AIDA 64. Для каждого кулера тестирование повторялось три раза с заменой термопасты.

Процессор функционировал на частоте 4 ГГц при напряжении 1,175 В с пассивным охлаждением и на частоте 5 ГГц при напряжении 1,45 В с обдувом радиатора. Кулер Noctua NH-D14 проверялся так же с вентиляторами Thermalright TY-140, в связи с тем, что последние являются несколько более производительными, чем его штатные NF-P12 и NF-P14.


Результаты тестирования

Результаты тестирования Thermalright HR-02

Результаты тестирования Thermalright HR-02

Сразу стоит отметить, что все протестированные кулеры смогли обеспечить работу процессора Intel Core i5-2600K на частоте 5,0 ГГц при напряжении 1,45 В.

Анализ диаграмм показывает, что производительность побывавших в нашей лаборатории кулеров находится на высоком уровне. Двухсекционные «башни» Noctua NH-D14 и Thermalright Silver Arrow сравнимы по эффективности, с
незначительным превосходством последней. Thermalright HR-02 опережает этот тандем в безвентиляторном режиме, но ещё более заметно проигрывает в активном режиме. Учитывая особенности его конструкции, в частности небольшое количество пластин радиатора, такой результат вполне логичен и закономерен. В первом случае определяющую роль играет грамотная проектировка кулера, во втором — меньшая площадь рассеивания тепла.


Заключение

Результаты тестирования кулеров в пассивном режиме показывают небольшое превосходство HR-02 над конкурентами, однако два других участника также вполне могут эксплуатироваться без обдува. Поэтому нельзя говорить о том, что для пассивного охлаждения годятся только специально спроектированные для этого модели. Практически любой высокоэффективный радиатор с большой площадью рассеивания способен обеспечить нормальный отвод тепла без использования вентиляторов. Впрочем, не стоит забывать о том, что наш тестовый процессор Intel Core i7-2600K намного холоднее, чем, например, процессоры LGA1366, да и мощных видеокарт с пассивным охлаждением в продаже не так уж много. То есть любителям беззвучного компьютера придётся в любом случае позаботиться о выборе соответствующих комплектующих. Так или иначе, протестированный кулер Thermalright HR-02 станет отличным выбором при построении бесшумного ПК. Если же говорить об активном охлаждении, то данный продукт хоть и показывает хорошие результаты, но далеко не оптимален по соотношению «цена/производительность». HR-02 без вентиляторов в комплекте стоит около 80 долларов. В сумме покупка этого радиатора и дополнительного вентилятора обойдётся заметно дороже, чем приобретение более эффективных двухсекционных кулеров.

Подводя итоги, можно безоговорочно причислить Thermalright HR-02 к когорте высококлассных процессорных охладителей. Продукт не претендует на лидерские позиции, но при этом обладает набором редких качеств, благодаря чему, несомненно, найдёт своего покупателя.

Единственным серьёзным недостатком является его стоимость, однако на рынок уже вышла версия Thermalright HR-02 Macho, которая комплектуется вентилятором и стоит существенно дешевле из-за отсутствия никелировки. Возможно, в скором времени Macho попадёт в нашу тестовую лабораторию, и мы проверим, насколько важно никелевое покрытие, или же оно выполняет сугубо эстетическую роль.
