Установка
Для проверки эффективности кулера SilverStone Argon AR06 использовалась платформа Intel LGA1155. Помимо семейства процессорных разъемов Intel LGA 115х, в комплекте кулера есть крепления, позволяющие привинтить его к любым сокетам от AMD (начиная с AM2) и уже довольно древним разъемам Intel LGA775 и 1366.

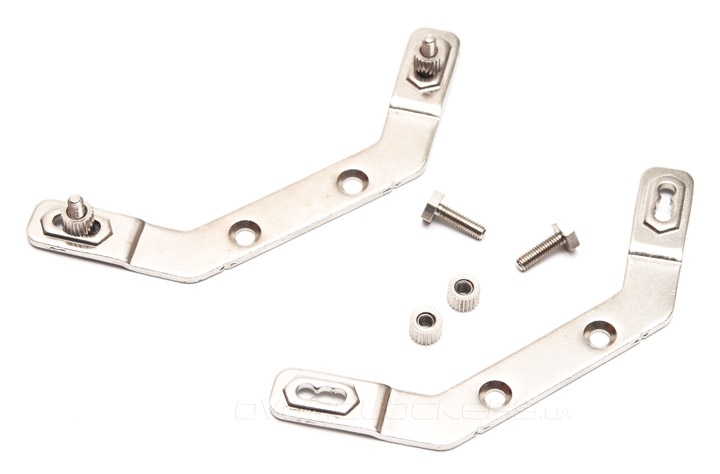

Сборка начинается с выбора нужных крепежных лап. Затем, в них вставляется винт и фиксируется гайкой. Для разъемов Intel LGA 115x по габаритам подходит среднее посадочное отверстие из трех возможных.

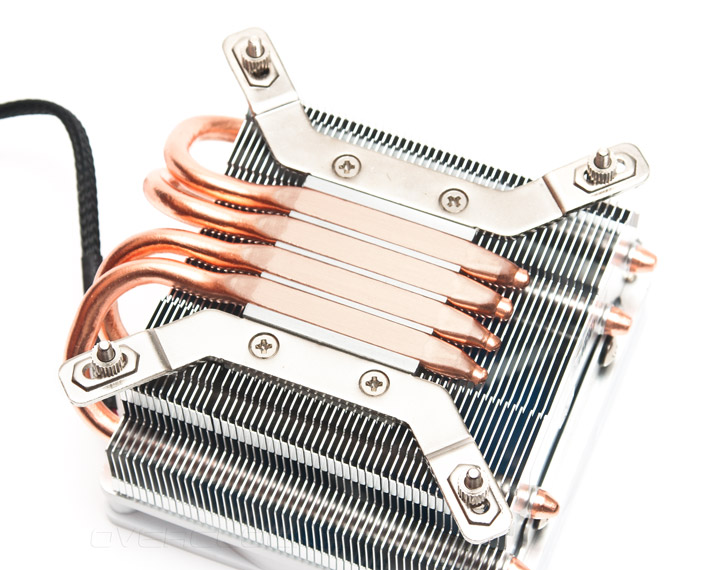

Затем, с помощью плоских винтов и отвертки, прикручиваем крепежные лапы к основанию кулера. Он уже почти готов к установке.

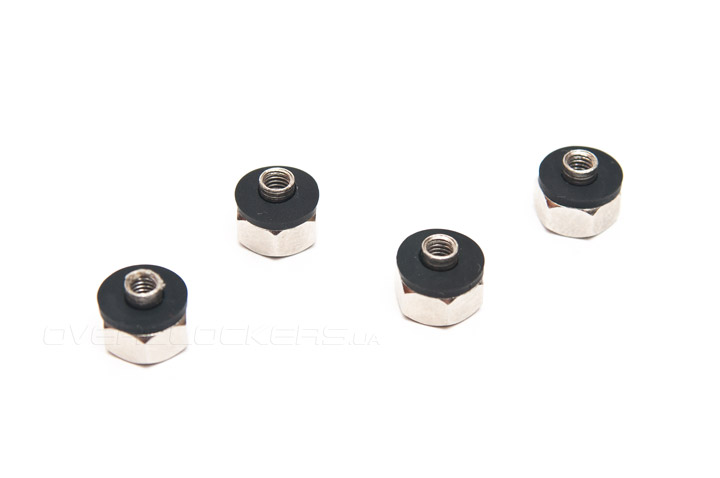

Но перед монтажом нужно еще надеть резиновые прокладки на винтовые шайбы, чтобы случайно не повредить ими хрупкую поверхность материнской платы.

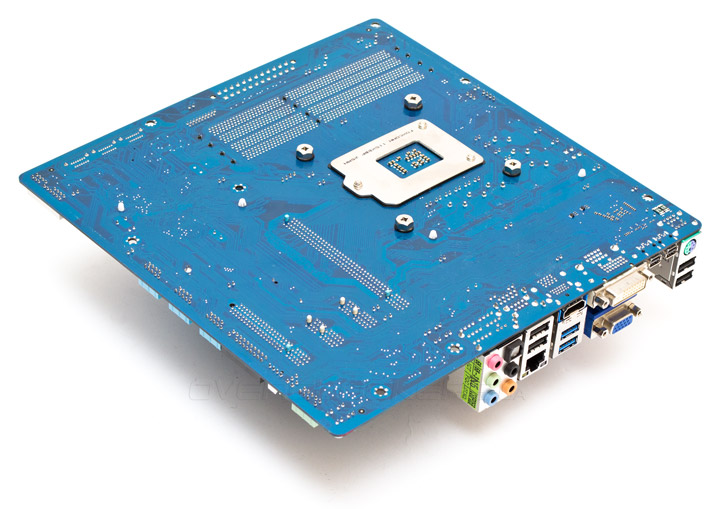

Наносим термоинтерфейс на крышку процессора, прижимаем к нему кулер, попадая при этом крепежными винтами в посадочные отверстия материнской платы. И с помощью отвертки, гаечного ключа (в комплект не входит) или голыми руками привинчиваем кулер на место шайбами с резиновыми прокладками до упора. Вот собственно и все, даже вентилятор не требуется снимать при установке.

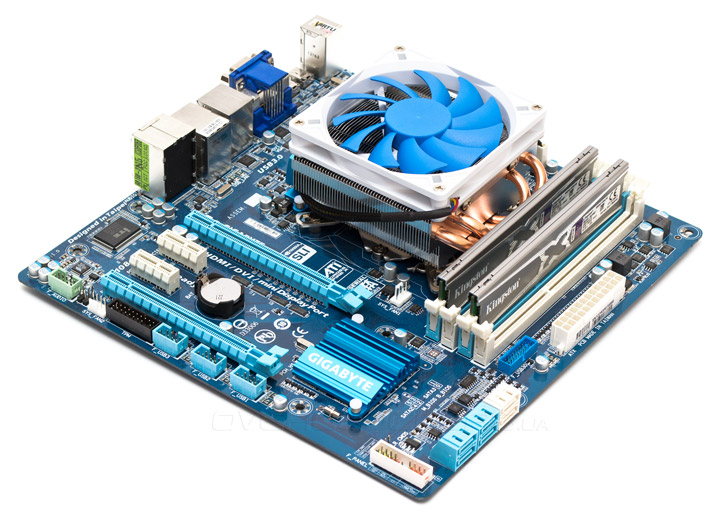

Еще одни важный момент при ориентации кулера — направление изгибов его тепловых трубок. С ним нужно определиться заранее и повернуть кулер так, чтобы не возникало конфликтов с элементами материнской платы.

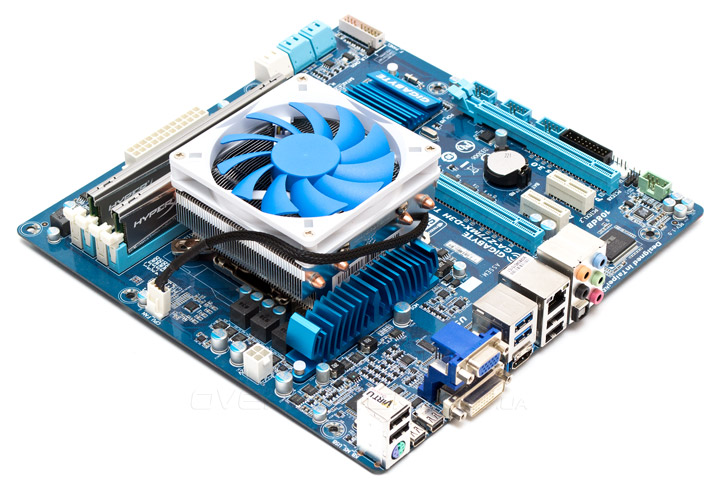

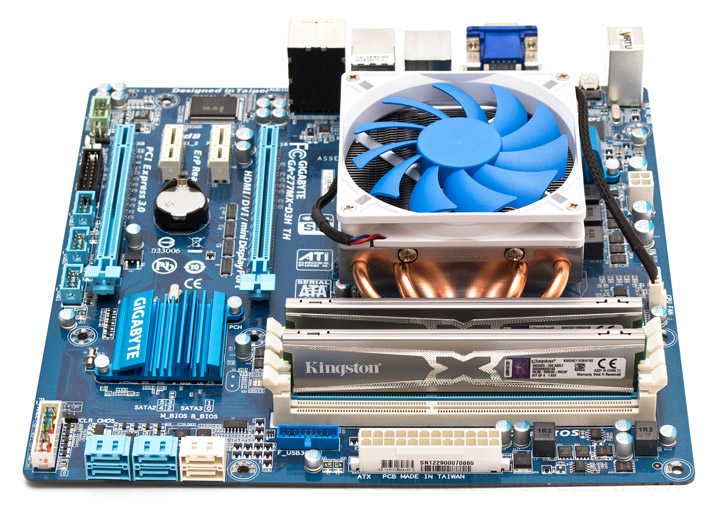

В нашем случае все получилось довольно удачно, хотя тепловые трубки и прикасались к радиаторам оперативной памяти. Зато, хотя бы радиатор силовых цепей наш кулер не задевал.

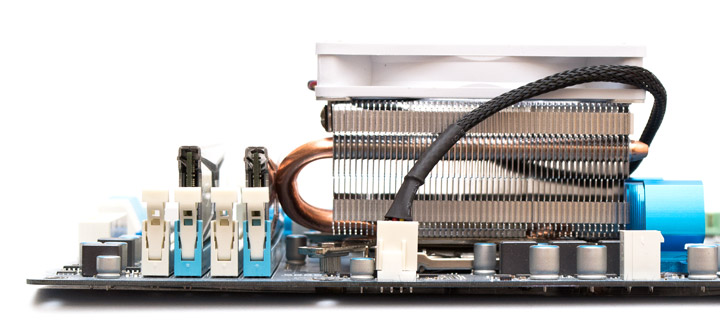

Радиатор по ширине (92 мм) не выходит за посадочные стандартные рамки процессорного разъема. Но вот его длина в 104 мм может создавать проблемы при установке на особо компактные платы, в особенности на модели с форм-фактором Mini-ITX. Повернуть выступающие тепловые трубки можно куда угодно, но имейте ввиду, что, при положении поперек кристалла, их эффективность будет заметно выше, чем, если повернуть их вдоль кристалла процессора. Одним словом можно легко подобрать положение, в котором кулер никак не мешает оперативной памяти.

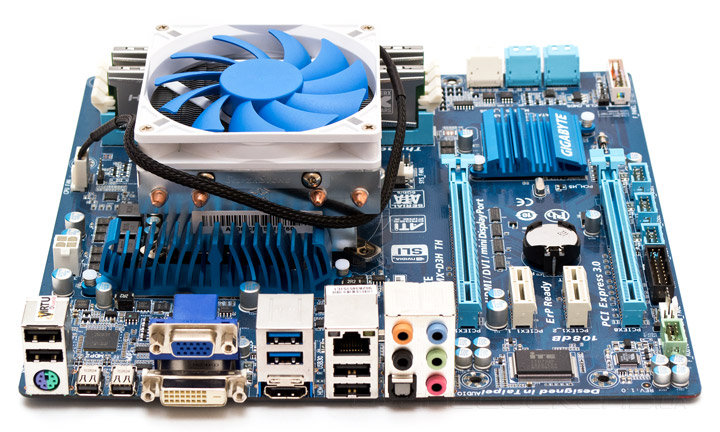

Видеокарте на большинстве материнских плат Argon AR06 тоже никак не сможет помешать.
Но стоит учитывать и другие элементы, с которыми может быть конфликт кулера по габаритам — например, крупные радиаторы силовых цепей.
После установки и последующего демонтажа кулера было выяснено, что отпечаток термопасты на его основании выглядит хорошо, хотя общая сила прижима невысокая и на чудесное охлаждение рассчитывать не стоит.
Технические характеристики
Эффективность отвода тепла кулером SilverStone Argon AR06 изначально планировалось сравнить со стандартным боксовым кулером Intel. Но после первых тестов эта идея была отброшена и в качестве оппонента для него мы подобрали более достойного кандидата — Noctua NH-D9L. Причина этого решения — те же компактные габариты, то же количество тепловых трубок, незначительно отличающаяся площадь рассеивания тепла. При этом у нас будет реальная возможность сравнить между собой горизонтальный и вертикальный тип радиатора.
| Техническая характеристика | SilverStone Argon AR06 | Noctua NH-D9L |
|---|---|---|
| Страница продукта | silverstonetek.com | noctua.at |
| Совместимость с процессорными разъемами | Intel LGA 775/115x/1366, AMD AM2(+)/AM3(+)/FM1/FM2(+) | Intel LGA 1150/1155/1156/2011-0/2011-3, AM2(+)/AM3(+)/FM1/FM2(+) |
| Размеры радиатора (ДхШхВ), мм | 105х92х42 | 95х95х110 |
| Размеры вентилятора (ДхШхВ), мм | 92х92х15 | 92х92х25 |
| Материал радиатора и конструкция | Конструкция из вертикальных алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенных С-образно. Тепловые трубки имеют основание прямого контакта, уложены в нем с небольшими зазорами | Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 6 мм, расположенных U-образно. Ребра, трубки и основание никелированы |
| Вес радиатора, г | 263 | 428 |
| Количество пластин радиатора, шт. | 50 | 35 |
| Толщина пластин, мм | 0,5 | 0,5 |
| Межреберное расстояние, мм | 1,2 | 1,8 |
| Расчетная площадь радиатора, см2 | ~ 3100 | ~4500 |
| Модель вентилятора | SilverStone DF0921512RFMN | NF-A9 PWM |
| Скорость вращения вентилятора, об/мин | 1200 ~ 2500 с ШИМ | 400 ~ 2000 с ШИМ |
| Воздушный поток, м3/ч | 68,3 | 78,9 |
| Уровень шума вентилятора, дБ (А) | 20 ~ 28,3 | 22,8 |
| Статическое давление, мм воды | – | 2,28 |
| Количество и тип подшипника вентилятора | Нарезная втулка скольжения (Rifle Bearing) | Гидродинамический с магнитной стабилизацией (SSO2) |
| Время наработки на отказ вентилятора, час | 40 000 | 150 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,18 | 0,1 |
| Пиковое энергопотребление вентилятора, Вт | 2,16 | 1,2 |
| Дополнительные особенности | – | Адаптер L.N.A. для снижения максимальной скорости вентилятора |
| Средняя стоимость, $ | ~ 40 | ~ 57 |
Тестовый стенд
Для тестирования эффективности кулера SilverStone Argon AR06 использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i7-2600K (3,4@4,4 ГГц, 1,330 В);
- материнская плата: Gigabyte GA-Z77MX-D3H TH (Intel Z77);
- память: Kingston KHX24C11X3K4/16X (2x4 ГБ, DDR3-2133, 10-12-12-27-2Т, 1,65 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 29 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Поскольку от кулеров требовалось максимальная производительность для охлаждения разогнанного процессора, их крыльчатка работала на предельных оборотах, создавая максимально возможный уровень шума. Тем не менее, итоговая разница составила всего лишь 3 дБ (А) в пользу Noctua NH-D9L.
Посмотрим на график температур для каждого уровня шума.
Все, на что оказался способен SilverStone Argon AR06 на максимальной скорости своей крыльчатки — это удержать наш разогнанный процессор на грани перегрева. Noctua NH-D9L смог отыграть у него 6 градусов благодаря большей площади рассеивания тепла и наличию пайки в местах соединения тепловых трубок и ребер радиатора. Однако ни первый, не второй будут не лучшим решением для постоянного охлаждения стендового процессора такого класса. Плохой результат? Отнюдь! Дело в том, что тепловой пакет Core i7-2600K в разгоне до 4,4 ГГц при таком напряжении составляет 130 ватт. А оптимальный TDP у Argon AR06 заявлен на уровне 95 ватт. Что из этого следует? Этого кулера от SilverStone за глаза будет достаточно для охлаждения любого процессора, работающего на стоковых частотах, при условии, что в корпусе есть хоть какая-то вентиляция. И это отлично.
Выводы
Первый раз, взяв в руки SilverStone Argon AR06, я не ожидал от него каких-то чудесных результатов в плане охлаждения современных процессоров. И чуда не произошло, его эффективность вполне попадает в рамки заявленных производителем параметров. Тем не менее, изюминка Argon AR06 — это его сбалансированность. Аккуратные небольшие размеры, приятный внешний вид, легкость установки, достаточно тихий вентилятор в сочетании с возможностью охладить подавляющее большинство процессоров на стоковых частотах — это и есть основное достоинство кулера. Он вполне подходит в качестве замены изношенным комплектным кулерам, если пользователю требуется меньший уровень шума или если ему нужно собрать малогабаритную систему. Явных недостатков у Argon AR06 не наблюдается. Единственное, что можно вменить ему — это нестандартная толщина вентилятора, подобрать который будет непросто в случае выхода из строя. Но это в большей мере особенность конструкции, а не проблема. А в остальном все сделано добротно. Как всегда, если размеры корпуса и материнской платы позволяют остановить крупный башенный кулер, то лучше остановиться именно на этом варианте, тем более что за 40 долларов есть много альтернатив. А если нет, и корпус небольшой, то и SilverStone Argon AR06 отлично подойдет.
