Тестирование кулеров OCZ Vanquisher, Vendetta 2, Vindicator и Spire SP602B3 на Wolfdale 2M. Сравнение с Thermalright Ultra-120 eXtreme

В данной статье мы познакомим вас с линейкой процессорных кулеров от именитой компании OCZ (которая известна большинству все же по наборам оверклокерской памяти). Также в нашем тестировании будет участвовать кулер от компании Spire, решения с тепловыми трубками которой ранее не встречались нам. Все рассматриваемые кулеры имеют различную конструкцию и цену. Если Vanquisher относится к бюджетному классу, то остальные модели предлагаются уже по цене $50-70. Мы рассмотрим особенности каждой модели, их недостатки и плюсы, и сравним их между собой.


OCZ Vanquisher

Начнем мы с обзора самого простого и дешевого кулера из рассматриваемых.

Кулер OCZ Vanquisher

Кулер поставляется в небольшой компактной коробке. Кроме него самого внутри расположены лишь дополнительная пластина для крепления на Sockets AMD 754/939/AM2 и инструкция. Вот и вся комплектация.

Кулер OCZ Vanquisher

Изначально к основанию прикручены две пластины с защелками для крепления под Socket LGA 775. На медное основание уже нанесена белая термопаста.

Кулер OCZ Vanquisher

Кулер имеет башенную конструкцию. Три медные U-образные тепловые трубки выходят из основания. На них нанизана 41 алюминиевая пластина радиатора. Верхние концы трубок закрыты пластиковыми колпачками. Размеры кулера довольно компактны 72 x 110 x 140 мм, внутри корпуса он занимает совсем немного места.

Кулер OCZ Vanquisher

Кулер OCZ Vanquisher

Кулер OCZ Vanquisher

Тепловые трубки расположены в специальных желобках основания. Место контакта тщательно пропаяно, это заметно по остаткам припоя.

Кулер OCZ Vanquisher

На верхней грани выгравирован логотип компании в виде буквы Z.

Кулер OCZ Vanquisher

На радиатор крепится вентилятор диаметром 92 мм. Защитная рамка вентилятора прикручивается к верхней и нижней пластине, а сам вентилятор фиксируется защелками прямо на радиаторе. Нестандартное крепление вентилятора осложнит в случае необходимости его замену.

Кулер OCZ Vanquisher

Кулер OCZ Vanquisher

Вентилятор на керамическом подшипнике имеет изменяемую скорость оборотов от 400 до 2400 RPM, создавая поток в 32 CFM, подключается к 3-pin разъему. Судя по данным мониторинга материнской платы, максимальная скорость оборотов вентилятора оказалось чуть ниже заявленных 2400 оборотов в минуту.

Небольшие габариты и вес Vanquisher не препятствуют защелкиванию кулера, так что процесс монтажа и демонтажа кулера очень прост и быстр.

Кулер OCZ Vanquisher

OCZ Vendetta 2

Кулер Vendetta уже успел получить множество положительных отзывов. Мы рассмотрим его усовершенствованную модель под индексом «2». Касательной первой версии, вторая имеет лишь более тихоходный вентилятор, что сказалось на уменьшении уровня шума, на этом все различия заканчиваются.

Кулер OCZ Vendetta 2

Внутри коробки в пенополиуретановом кожухе расположен кулер, вентилятор и набор аксессуаров. Комплектация следующая:
  • Клипса для крепления под Sockets 754/939/AM2;
  • Две пластины со стандартным креплением в виде защелок под LGA 775;
  • Два винта;
  • Четыре резиновые антивибрационные втулки-шпильки (аналог Silicone Pins от Zalman);
  • Переходник питания вентилятора для подключения к разъему molex;
  • Термопаста SilMORE;
  • нструкция.

Кулер OCZ Vendetta 2

Конструкция данной модели тоже башенного типа. В основе кулера все так же три тепловые трубки, но более толстые чем у предшественника – по 8 мм. На трубки нанизаны 42 алюминиевые пластины с небольшим межреберным расстоянием. Пластины имеют изогнутую в центре форму и желобки для крепления вентилятора. Габариты радиатора 120 x 50 x 159 мм.

Кулер OCZ Vendetta 2

Кулер OCZ Vendetta 2

Кулер OCZ Vendetta 2

Центральный изгиб носит практический характер, по заявлениям производителя такая форма помогает немного увеличить площадь рассеивания без увеличения габаритов самой конструкции. Кроме этого пластины имеют еще и специфические «пупырышки» на поверхности, что вроде как тоже положительно влияет на движение воздуха внутри данной конструкции. На верхней пластине красуется логотип компании.

Кулер OCZ Vendetta 2

Но главным преимуществом данного кулера является технология прямого контакта тепловых трубок с крышкой процессора (Heatpipe Direct Touch). Трубки вмонтированы прямо в основание на очень близком друг к другу расстоянии. Поскольку трубок три, то центральная трубка уж точно будет контактировать непосредственно с кристаллом процессора, а не как бывает у некоторых моделей с аналогичной технологией, когда маленький кристалл может оказаться между трубок и эффективность кулера сразу падает (особенно актуально для 45-нм процессоров Wolfdale).

Кулер OCZ Vendetta 2

В комплекте с кулером идет вентилятор диаметра 120 мм подключаемый к 4-pin разъему с регулируемой скоростью оборотов от 800 до 1500 RPM. При необходимости вентилятор можно подключить через соответствующий переходник и к разъему molex.

Кулер OCZ Vendetta 2

Устанавливается вентилятор на радиатор через специальные резиновые шпильки, которые надеваются на ребра, а уж потом на них цепляется сам вентилятор. Для того, чтобы продеть эти резиновые шпильки в отверстия вентилятора, придется постараться. Нам даже пришлось воспользоваться пинцетом, чтобы протянуть сквозь отверстия до защелкивания верхние резиновые концы.

Кулер OCZ Vendetta 2

Кулер OCZ Vendetta 2

Зато благодаря такому креплению и вентилятор надежно сидит и вибрация от него гасится.

В собранном виде кулер выглядит следующим образом:

Кулер OCZ Vendetta 2

Кулер OCZ Vendetta 2

Установка кулера на материнские платы AMD осуществляется с помощью стандартной клипсы, которой кулер защелкивается в сокете. Крепление под Socket LGA775 аналогично тому, что и у Vanquisher - состоит из двух пластин со стандартными защелками.

Кулер OCZ Vendetta 2

Однако установка Vendetta 2 немного сложнее в виду больших размеров – подобраться к защелкам в корпусе уже проблематично и приходится вынимать из корпуса материнскую плату.

Кулер OCZ Vendetta 2

OCZ Vindicator

Vindicator является самым крупным воздушным кулером в модельном ряду компании OCZ.

Кулер OCZ Vindicator

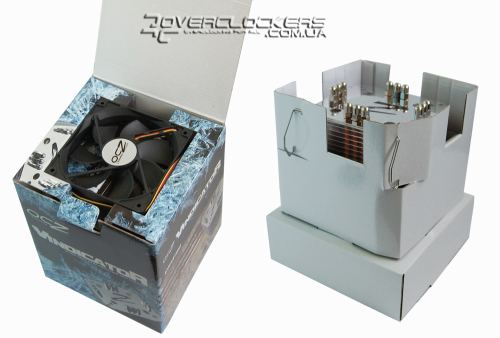

Упаковка кулера состоит из нескольких картонных отсеков. В одном фиксируется радиатор, в нижнем лежит набор аксессуаров, а вентилятор ютится под крышкой.

Кулер OCZ Vindicator

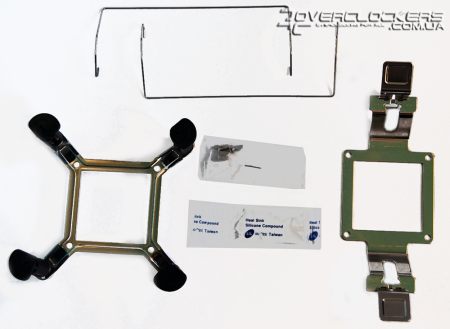

Комплектация включает:
  • Крепежная рамка под Sockets 754/939/AM2;
  • Крепежная рамка под Sockets 775;
  • Четыре винта
  • Две скобы для крепления вентилятора;
  • Термопаста SilMORE;
  • нструкция.

Кулер OCZ Vindicator

Кулер башенного типа основанн на шести тепловых трубках. В конструкции сразу же узнаются очертания Scythe Ninja PLUS.

Кулер OCZ Vindicator

Кулер OCZ Vindicator

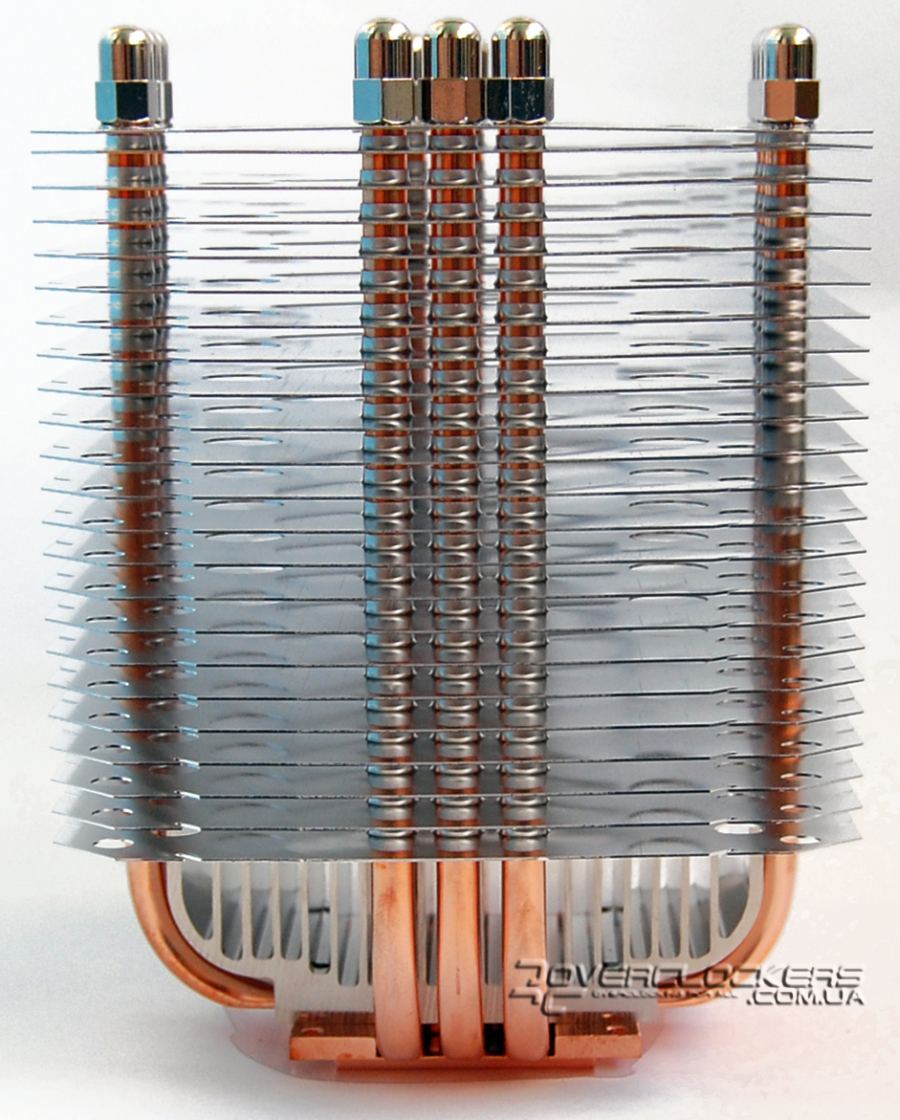

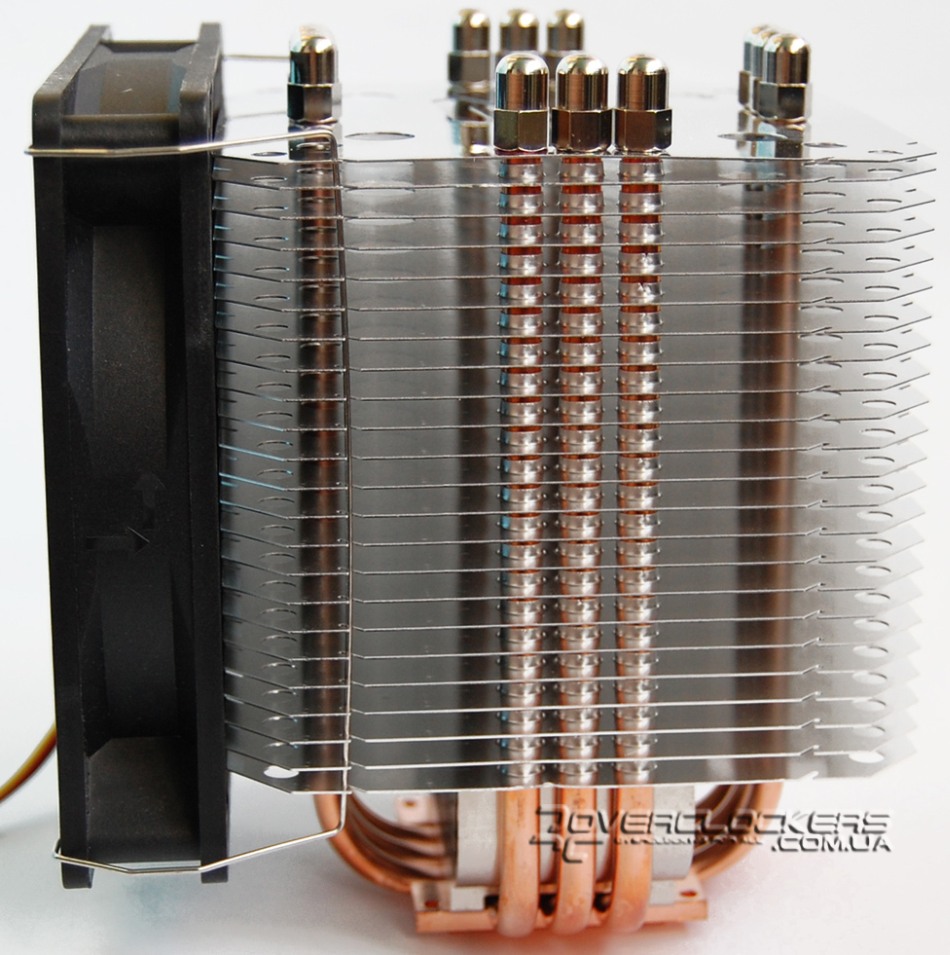

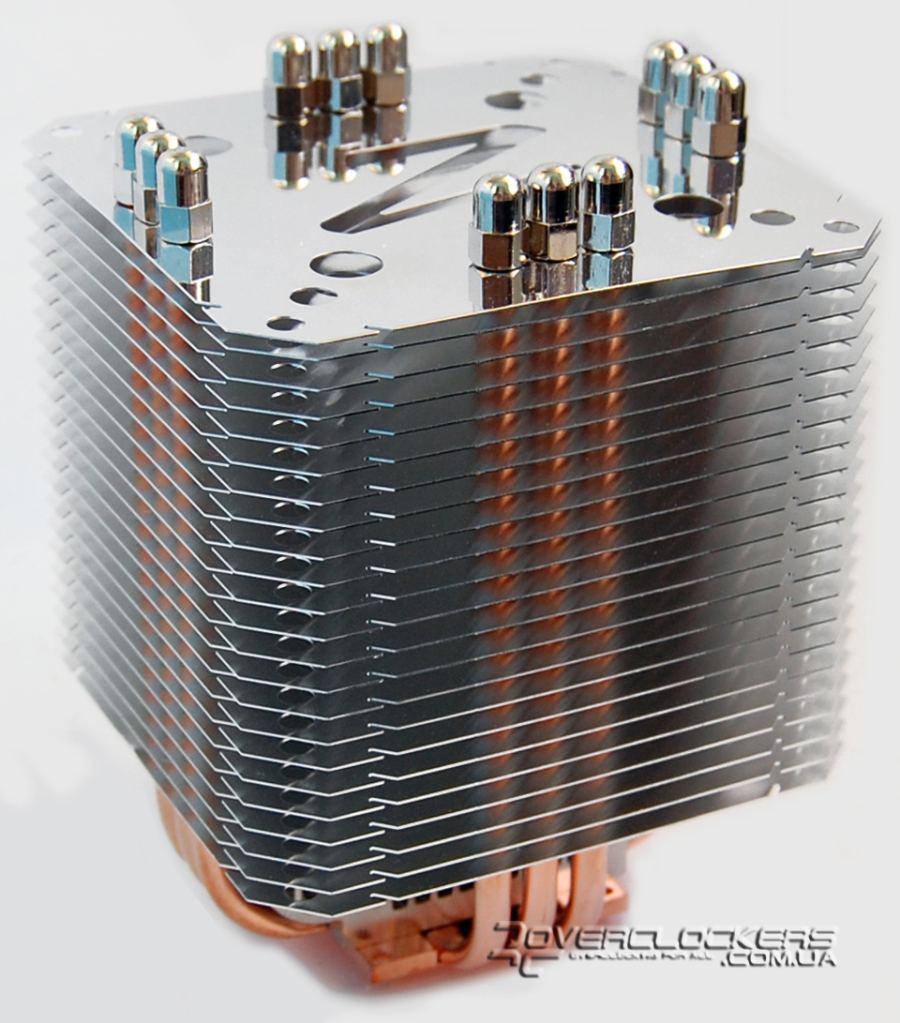

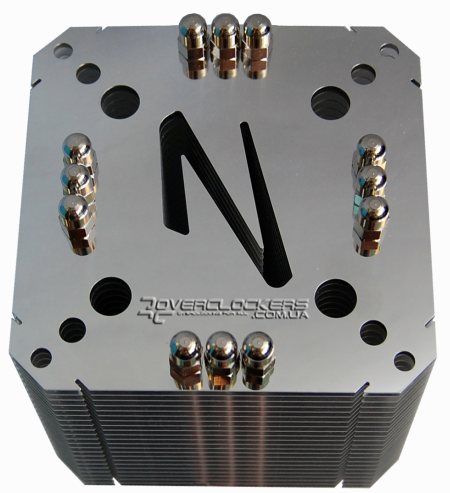

Загнутые U-образные тепловые трубки диаметром 6 мм пересекаются в основании. На трубки нанизано 23 алюминиевые пластины с большим межреберным расстоянием. Габариты радиатора 110 x 110 x 150 мм при весе 640 грамм. Пластины имеют перфорированные отверстия в виде логотипа компании по центру и окружностей ближе к углам. На концы трубок надеты металлические колпачки.

Кулер OCZ Vindicator

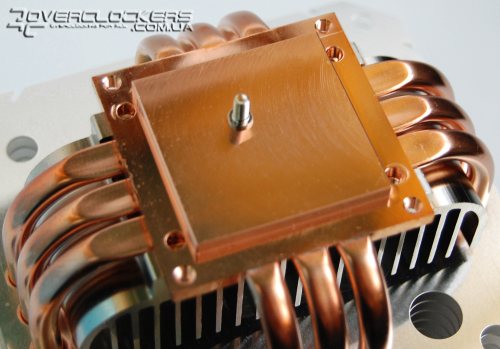

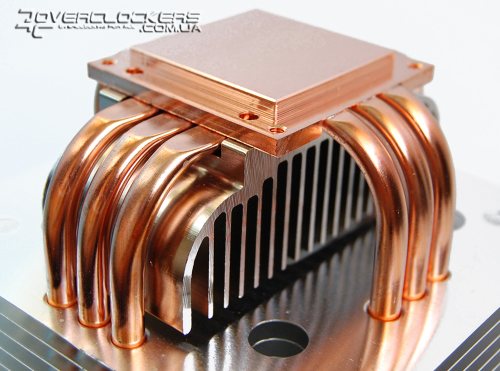

С медным основанием кулера контактируют три тепловые трубки. Остальные три наложены на нижние перпендикулярно им. Конструкция основания такова, что не видно каким образом осуществляется между ними контакт. Но напротив источника света видны просветы, что свидетельствует о наличии пустот. Основание накрыто небольшим алюминиевым радиатором (как и у кулеров Scythe).

Кулер OCZ Vindicator

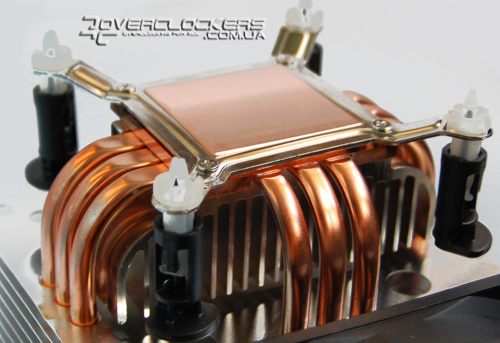

Качество обработки основания почти идеальное, слегка заметны следы фрезерной обработки основания, которые даже не ощущаются тактильно.

Кулер OCZ Vindicator

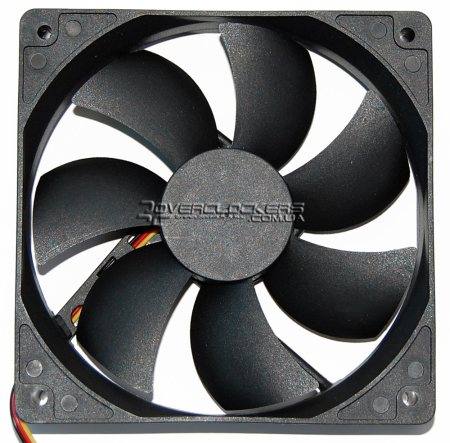

Вентилятор диаметра 120 мм, который идет в комплекте, рассчитан на 1000 RPM, создавая при этом воздушный поток 40 CFM при очень низком уровне шума 18,5 дБ. Подключается к 3-pin разъему. Никаких опознавательных знаков и наклеек с техническими характеристиками на нем нет.

Кулер OCZ Vindicator

Крепление вентилятора осуществляется довольно просто. Скобы цепляются за вырезы в пластинах радиатора и концами за отверстия в вентиляторе. Наличие специальных вырезов на всех сторонах делает возможным установку дополнительного вентилятора.

Кулер OCZ Vindicator

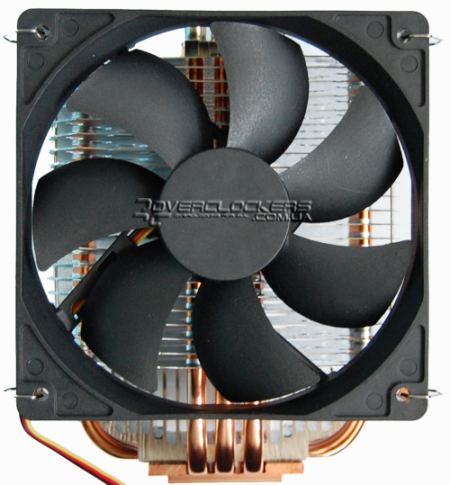

И без того немаленький OCZ Vindicator с вентилятором приобретает еще более громадные размеры. Причем высота то у кулера небольшая, а вот ширина и глубина уже значительные, и вполне возможно, что он упрется в какие-то компоненты с высокими радиаторами на материнской плате.

Кулер OCZ Vindicator

Первой неприятностью, с которой нам пришлось столкнуться при эксплуатации Vindicator, стали неподходящие крепежные рамки. Они просто не надевались на основание, требуя небольшого вмешательства напильника, чтобы спилить внутренние края. Но, к счастью, нам кулер был предоставлен сразу с дополнительным набором крепежа (понятно, по какой причине) и из этого набора обе рамки легко надевались.

Крепление этого массивного кулера на LGA 775 осуществляется с помощью стандартных защелок, рамка с которыми прикручивается к основанию.

Кулер OCZ Vindicator

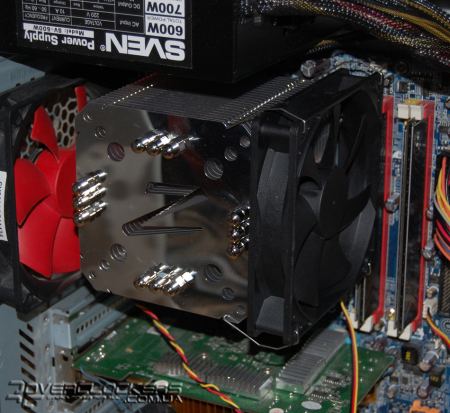

А вот установить это «чудо» на материнскую плату непросто, даже если вытащить ее из корпуса. Из-за габаритов радиатора и его низкой посадки защелки нажать может и легко, а вот уже повернуть их (чтобы снять кулер) не так уж и просто. Если на материнской плате очень высокий радиатор, то кулер может уже и не встать, да и вентилятор упирается в память стандартной высоты, а в случае высоких радиаторов на планках, вентилятор придется перемещать на другую стенку радиатора.

Кулер OCZ Vindicator

Spire SP602B3

Последним в нашем обзоре выступит кулер от достаточно известной на локальном рынке компании Spire, продукция которой обычно представлена бюджетными моделями.

Кулер Spire SP602B3

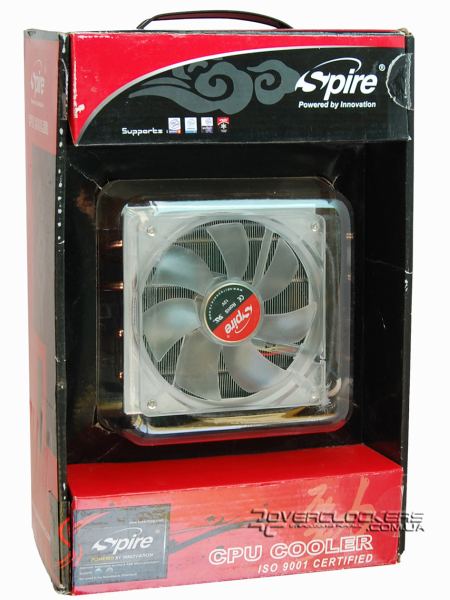

Модель поставляется в большой коробке с ручкой для переноски. Через прозрачное окошко виден сам кулер.

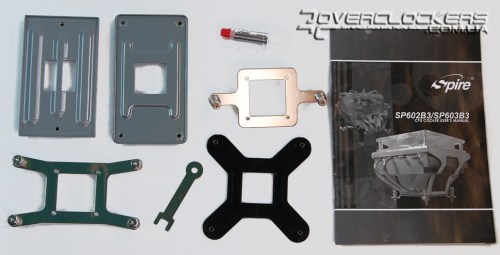

Комплект поставки следующий:
  • Набор крепления под Sockets 754/939;
  • Набор backplate под Sockets 939/AM2;
  • Backplate под Sockets 775;
  • Термопаста Spire;
  • Инструкция.

Примечательно, что в комплекте есть крепежные рамки с соответствующими backplate для установки на платы AMD с двумя (как на платах Socket 754 и некоторых платах Socket 939) и четырьмя крепежными отверстиями (Socket AM2).

Кулер Spire SP602B3

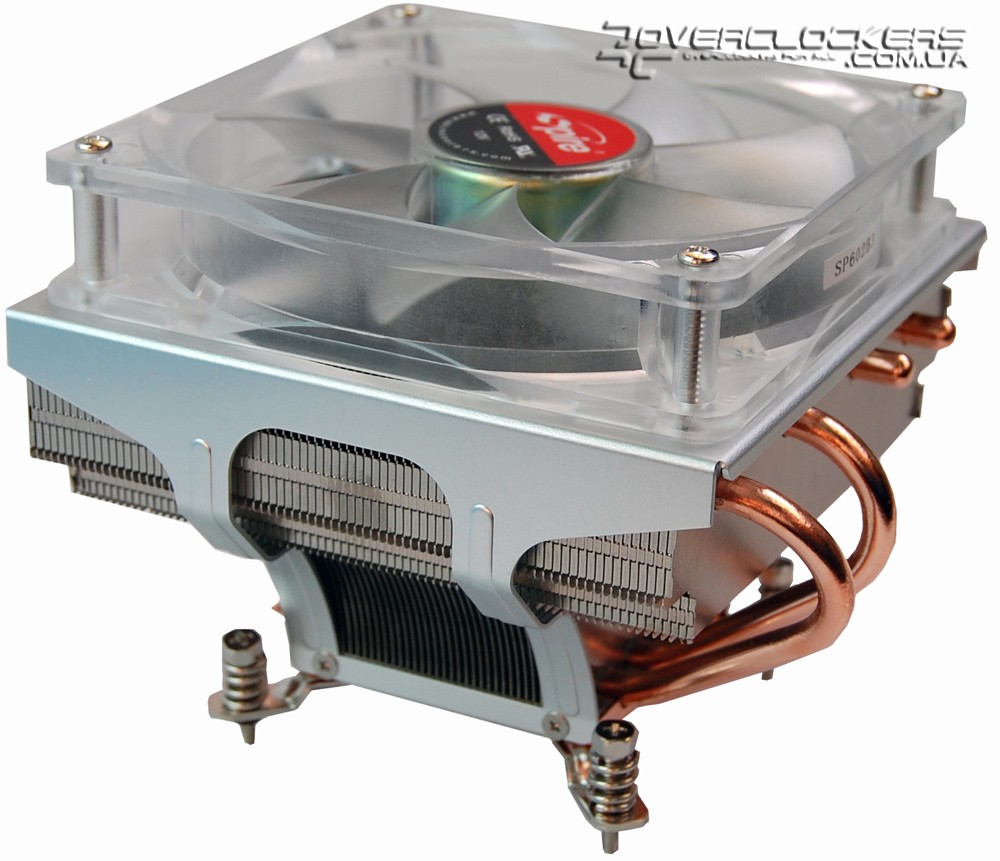

На первый взгляд кулер напоминает приплюснутый и уменьшенный в размерах Thermaltake Big Typhoon.

Кулер Spire SP602B3

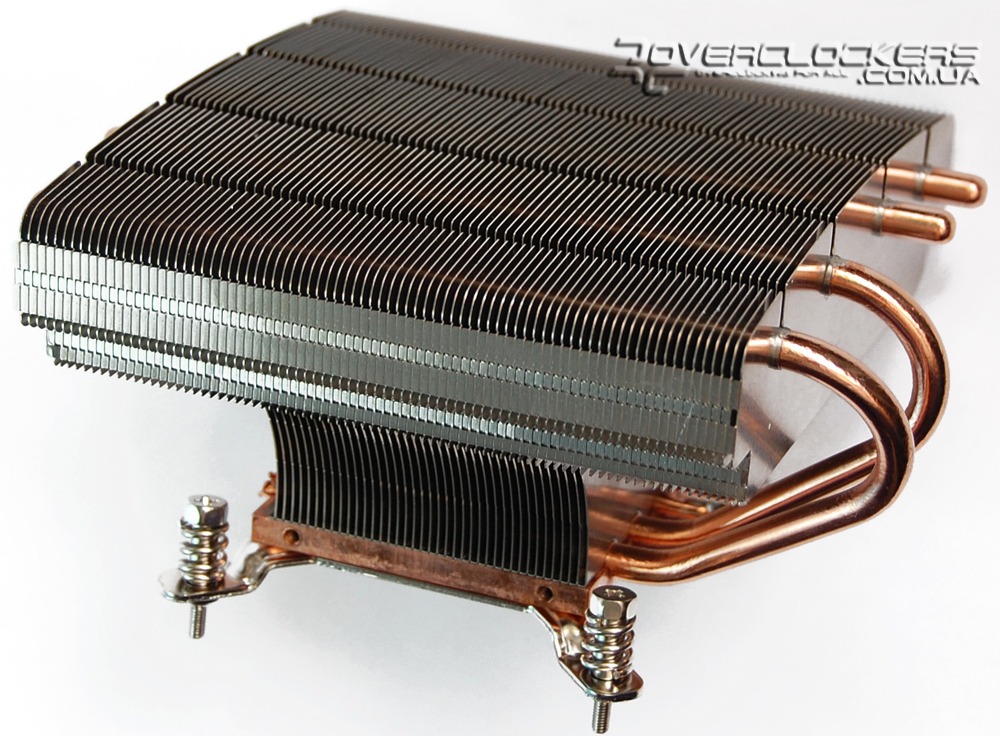

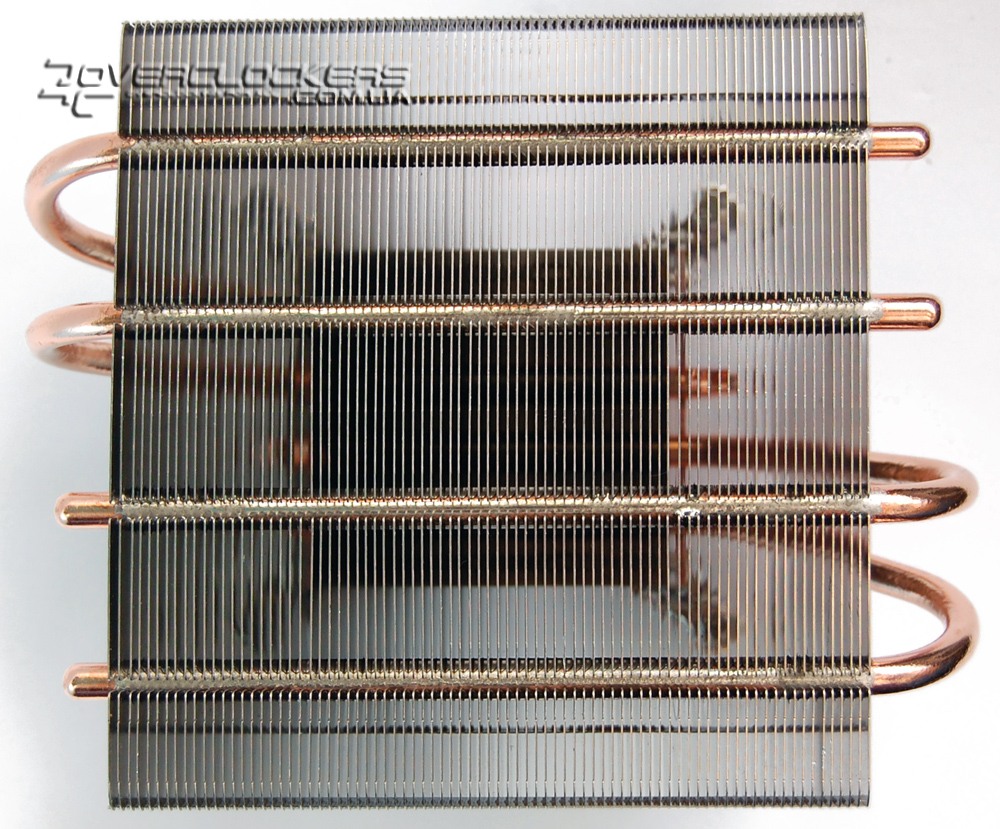

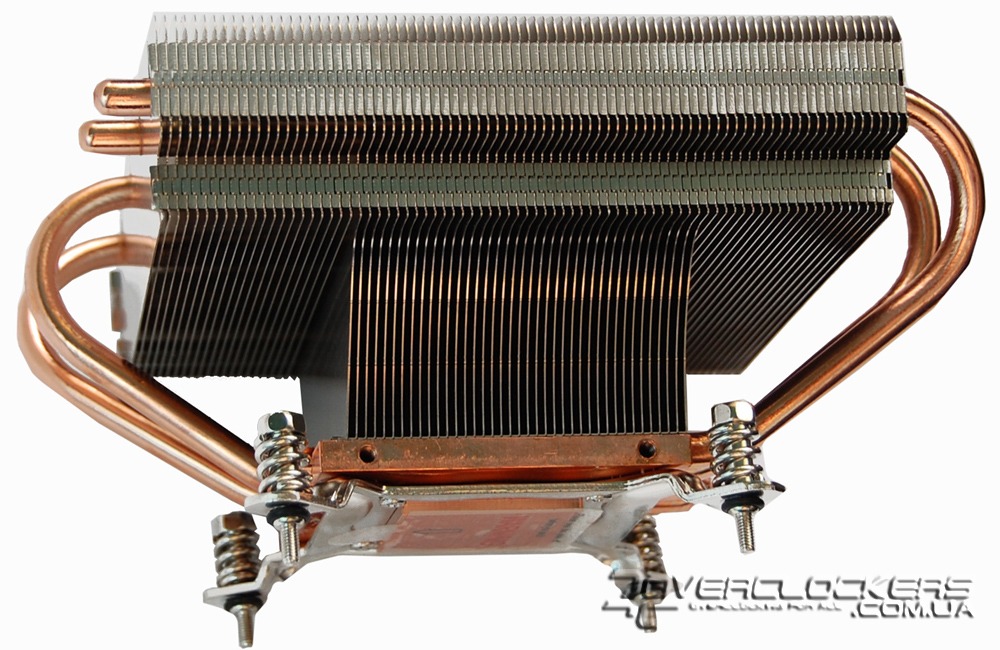

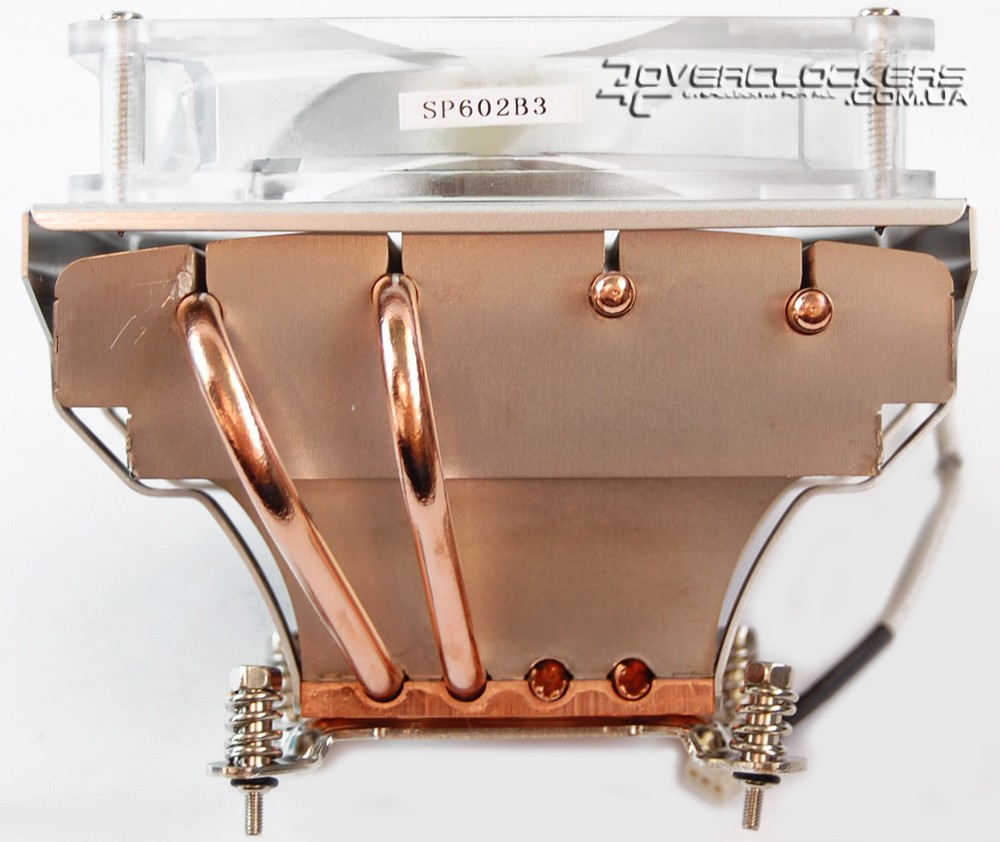

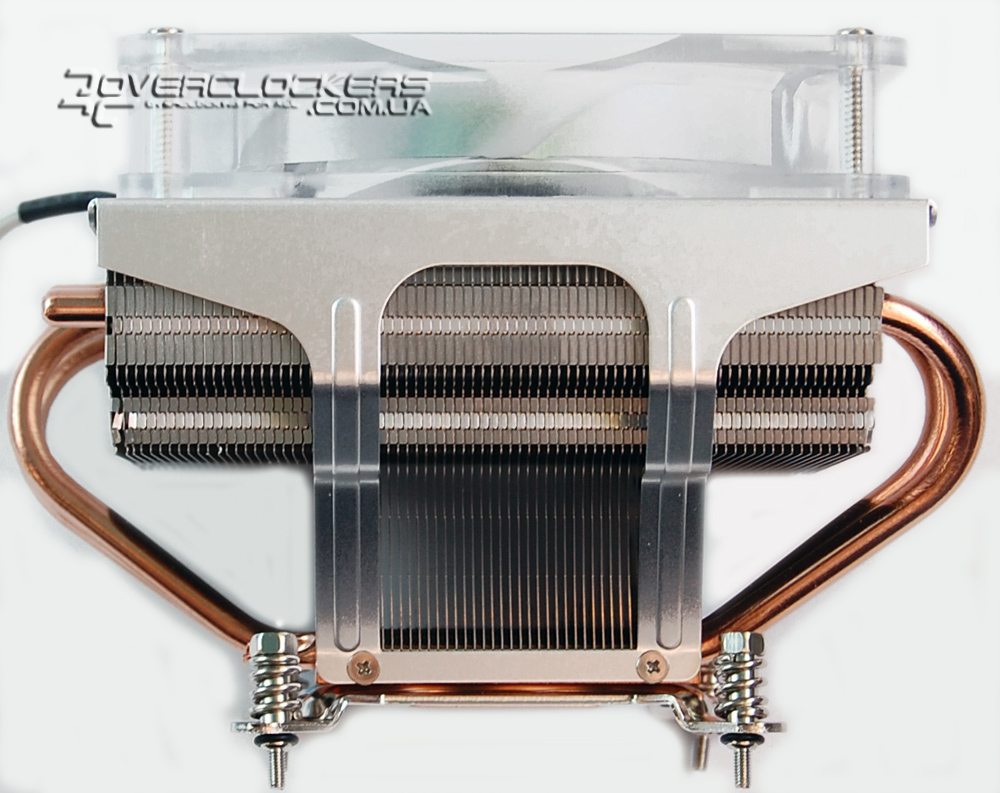

Четыре тепловые трубки диаметром 6 мм выходят из основания и, изгибаясь, пронизывают ребра радиатора, который состоит из 71 алюминиевой пластины с очень близким расположением друг к другу. Ребра имеют загнутые края в верхней части, что придает больше жесткости конструкции и создает направленный нисходящий воздушный поток.

Кулер Spire SP602B3

Кулер Spire SP602B3

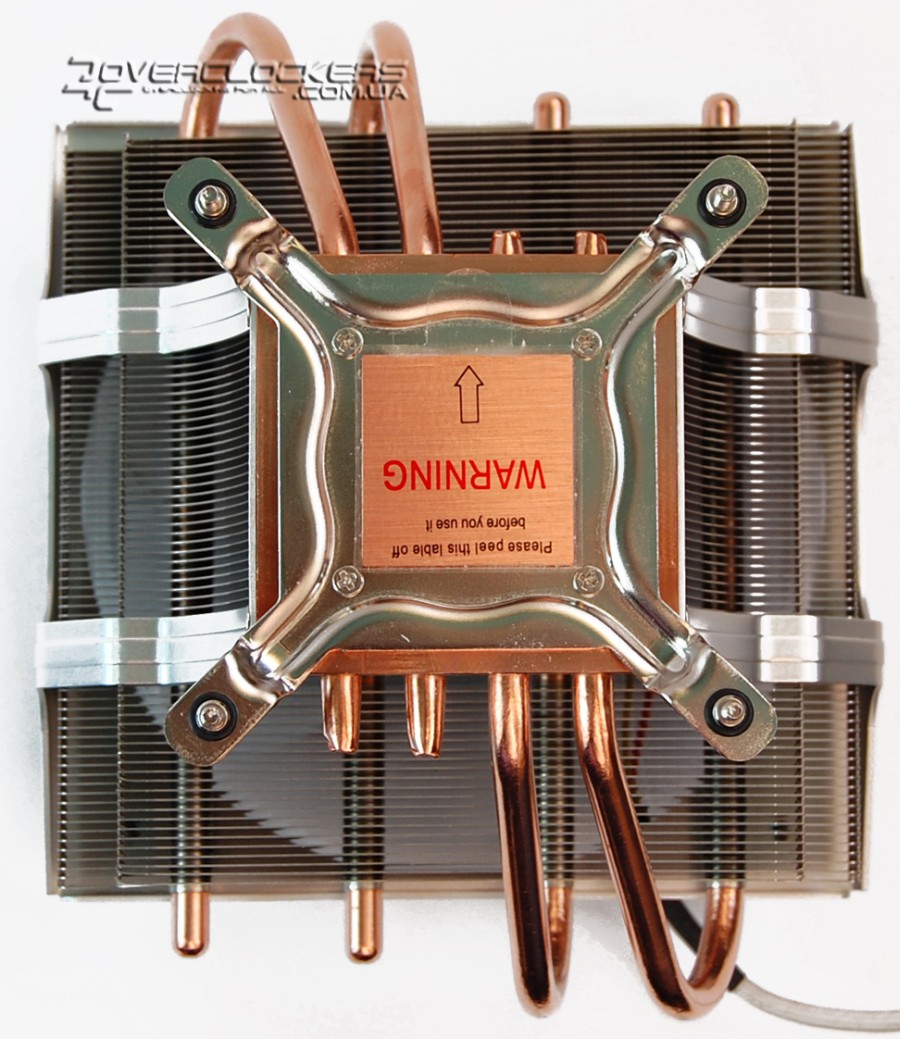

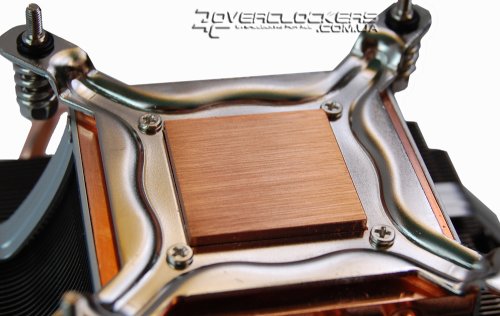

К нижней части кулера уже прикручена рамка с креплением под Sockets 775. Основание, контактирующее с крышкой процессора, защищено на время транспортировки наклейкой.

Кулер Spire SP602B3

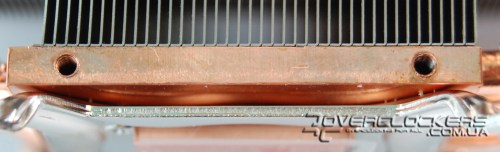

Основание ровное, но качество обработки не самое высокое, поверхность шероховата.

Кулер Spire SP602B3

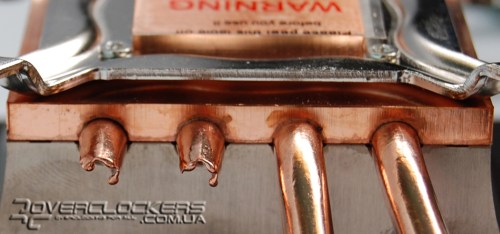

Тепловые трубки приклеены к основанию, остатки клея видны на боковых поверхностях.

Кулер Spire SP602B3

39 больших центральных ребер кроме контакта с тепловыми трубками напаяны на медное основание всей конструкции.

Кулер Spire SP602B3

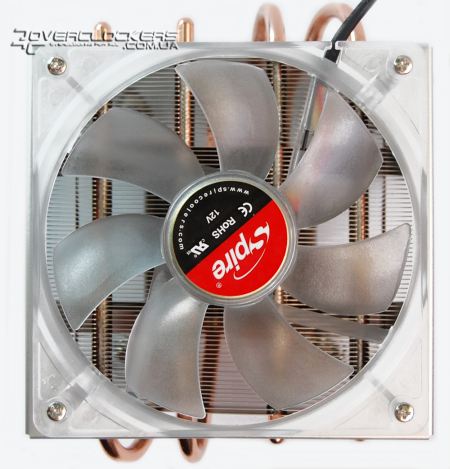

Вентилятор диаметром 120 мм крепится на специальную рамку, которая прикручивается к основанию кулера. Без рамки конструкция выглядит следующим образом:

Кулер Spire SP602B3

Кулер Spire SP602B3

Кулер Spire SP602B3

Заявленные обороты вентилятора 1500 RPM, создаваемый воздушный поток 52,05 CFM, а уровень шума лишь 19 дБ (во что слабо верится). Подключается вентилятор к плате 3-контактным коннектором.

Кулер Spire SP602B3

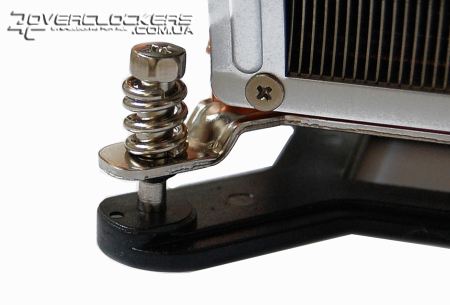

Установка Spire SP602B3 на Socket LGA775 казалось бы очень проста и интуитивно понятна, достаточно прикрутить кулер к backplate, для этого в комплекте специально идет гаечный ключ, ведь вручную крепежные винты не закрутить из-за низкой посадки кулера. Установить кулер возможно лишь в одном положении при горизонтальном ориентировании тепловых трубок, но это и правильно. Однако в данном случае тепловыми трубками кулер перекрыл целых два слота памяти на плате Gigabyte P35-S3!

Кулер Spire SP602B3

И если бы это был один недостаток. Как оказалось зазор между backplate и прижимными пластинами в несколько раз больше толщины платы.

Кулер Spire SP602B3

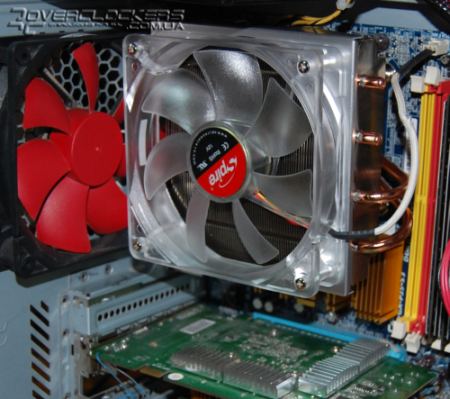

При полном затягивании прижимающих винтов с пружинами кулер просто болтается при вертикальном расположении платы! Контакт с процессором в таком случае минимальный, и его можно просто спалить, если отключить защиту от перегрева. То ли великий гений китайской инженерной мысли действительно так отвратительно спроектировал кулер, то в комплекте недостает каких-то дополнительных прокладок. Второй вариант кажется более логичным, однако сравнив список комплектации, приведенный на сайте производителя, никаких отличий с комплектом нашего кулера не обнаружено. Если они и должны быть, то подкладываются между платой и backplate, и толщина их должна быть несколько миллиметров. Конструкция фиксирующей рамки с винтами уже имеет небольшие резиновые прокладки. У нас родился только один логичный вывод, что попался какой-то брак. Хотелось бы надеяться, что в Украину кроме таких недо-кулеров поступили в продажу и полноценные Spire SP602B3.

После попыток подобрать необходимые по толщине прокладки мы решили пойти простым путем и для тестов просто повернули системный блок боком, кулер тщательно придавили и оставили на пару часов, чтобы оставшиеся воздушные полости были заполнены термопастой под давлением веса кулера.

Технические характеристики

  OCZ Vanquisher OCZ Vendetta 2 OCZ Vindicator Spire SP602B3
Разъем 754/939
AM2(+)
LGA775
754/939
AM2(+)
LGA775
754/939 AM2(+)
LGA775
754/939
AM2(+)
LGA775
Размеры радиатора, мм 72x85x140 120х50х159 110х110х150 136x125x103
Размеры кулера с установленным вентилятором, мм 72х110х140 120х75х159 110х135х150 136х125х128
Диаметр вентилятора, мм 92 120 120 120
Масимальная частота вращения вентилятора, об/мин 2400 1500 1000 1500
Поток воздуха, CFM 32 81 40 52,05
Уровень шума, dB N/A 20-32 18,5 от 19 и выше


Тестовая конфигурация и особенности тестирования

Тестовый стенд:
  • Процессор: Pentium Dual-Core E5200 2,5 ГГц (разогнанный до 3,8 ГГц при 1,38 В);
  • Материнская плата: Gigabyte P35-S3;
  • Память: 2х1GB TEAM PC8500
  • Видеокарта: XpertVision 8500GT;
  • Жесткий диск: 320GB Hitachi T7K250;
  • Блок питания: CoolerMaster eXtreme Power 500-PCAP.

Тестирование кулеров производилось исключительно в закрытом корпусе, так как именно в таком положении они и будут использоваться 90% пользователей. Для тестирования использовался процессор Pentium E5200 на ядре Wolfdale 2M, который был разогнан до 3,8 ГГц. Это не максимальный разгон данного экземпляра, но такая частота была установлена для того, чтобы процессор не включал троттлинг, когда с задачей не смогут справиться более слабые кулера. Тестирование проводилось при отключении корпусного вентилятора на минимальных и максимальных оборотах вентилятора каждого кулера. Обороты отслеживалась по показаниям датчика материнской платы, а минимальные обороты вентиляторы устанавливались через регулятор Zalman Fan mate. Вентилятор в Vendetta 2 стартовал лишь с отметки 8,2 В на частоте оборотов 500 RPM (что даже ниже заявленного минимального порога), остальные без проблем стартовали на 5 В. Поскольку на самом массивном Vindicator установлен тихоходный вентилятор, то для проверки его потенциала дополнительно проводился тест этого кулера с вентилятором 120 mm Titan TFD-12025L12B на 1950 RPM. Для всех кулеров проведено дополнительное тестирование при включении заднего корпусного вентилятора 1200 RPM. Рассматриваемые кулера мы дополнительно сравним с одним из лучших современных воздушных кулеров - Thermalright Ultra-120 eXtreme с вентилятором Titan TFD-12025L12B.

Тестирование проводилось с одним и тем же блоком питания CoolerMaster eXtreme Power 500-PCAP, не смотря на то, что на некоторых фотографиях присутствует блок SVEN (который сгорел во время тестов, а потому все испытания произведены заново с CoolerMaster). На всех кулерах использовалась термопаста Arctic Cooling MX-2. Для OCZ Vanquish был проведен отдельный сравнительный тест с родной термопастой, изначально нанесенной на основание, чтобы сравнить ее эффективность с MX-2.

Температура воздуха в помещении поддерживалась на уровне 22-23 °C. Температура в простое (Idle) измерялась через 20 минут после запуска операционной системы. Измерялась температура при прогреве Prime95 (версия 25.7) после 25 минут работы теста. Дополнительно измерялась температура после 25-минутного прогрева Intel Burn Test v1.8 на основе Linpack. Второй тест наиболее сильно прогревает процессор. И честно говоря, врядли какое-то реальное приложение сможет прогреть его так же. Температура отслеживалась по Core Temp 0.99.3. Контроль троттлинга осуществлялся с помощью утилиты RMClock 2.35.0.


Результаты тестирования

Взглянем вначале на результаты, полученные при минимальных оборотах.

Результаты тестирования кулеров OCZ и Spire

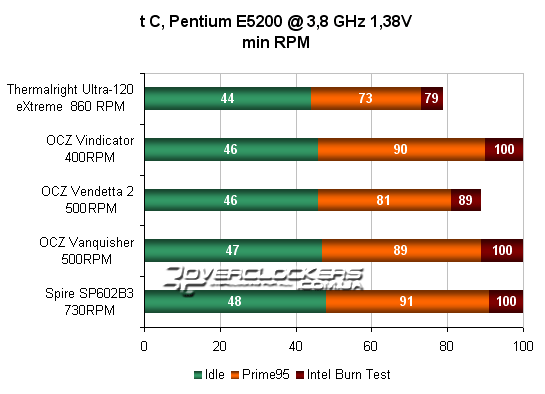

На кулерах Vindicator, Vanquisher и Spire SP602B3 при минимальных оборотах температура под Intel Burn Test подскакивала до 100 °C и включался троттлинг. Безоговорочным лидером является Thermalright Ultra-120 eXtreme, однако и обороты его вентилятора все же выше чем у остальных. Неожиданно низкие результаты показывает громадный Vindicator, возможно он реализует себя при более высоких оборотах обдувающего вентилятора, посмотрим.

Результаты тестирования кулеров OCZ и Spire

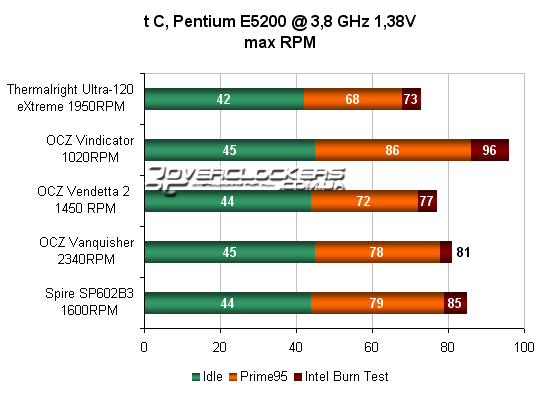

Лидером остается Thermalright Ultra-120 eXtreme, причем у этого кулера самая минимальная дельта температур между Prime95 и Intel Burn Test, что лишний раз доказывает его эффективность. При 1500 RPM значительно улучшаются результаты Vendetta 2, который лишь 4 °C уступает лидеру. В Prime95 Vanquisher и Spire SP602B3 идут почти вровень, но при прогреве Intel Burn Test модель от OCZ сумела удержать более низкую температуру. А вот аутсайдером неожиданно (а может и вполне ожидаемо после прошлого графика) является OCZ Vindicator. Уступить даже маленькому Vanquisher с 92-мм вентилятором более 10 °C в Intel Burn Test и 8 °C в Prime95 это полнейший провал! Но и тут можно попытаться как-то реабилитировать его, мол вентилятор то всего на 1000 RPM. Вот почему мы решили проверить эффективность этого кулера и с более быстрым вентилятором.

Vanquisher мы вначале проверили на максимальных оборотах на родной термопасте, а лишь потом на MX-2. С родной пастой температура оказалась на 5 °C выше под Intel Burn Test. Вносить в график мы эти данные не стали, чтобы его не перегружать лишней информацией.

Результаты тестирования кулеров OCZ и Spire

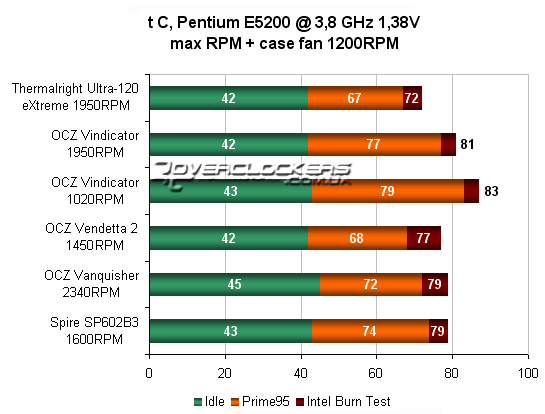

Включение корпусного вентилятора на задней станке положительно сказалось на снижении температур. Даже со Spire SP602B3 температура процессора упала на 5 °C, хотя это невысокий кулер и не башенного типа. Vanquisher выиграл в основном в тесте Prime95, под Intel Burn Test процессор разогрелся почти до прежнего значения (лишь на 2 °C ниже). Похожая ситуация и у Vendetta 2 - максимальная температура с ним вообще осталась без изменений, а в более «прохладном» Prime95 упала уже на 4 °C. Thermalright Ultra-120 eXtreme выиграл 1 °C в обоих тестах, что свидетельствует о его возможность и при дальнейшем увеличении воздушного потока снижать максимальную температуру. А вот место аутсайдера все так же стабильно занимает Vindicator. Но надо отметить, что добавление второго вентилятора очень благоприятно сказалось на снижении температуры (на 7-9 °C). Причина этого в большом размере радиатора, который полностью не продувается вентилятором на 1020 RPM, да и блок питания большую часть потока забирает на себя. При включении корпусного вентилятора поток становится направленным и проходит через все пластины радиатора, позволяя добиться максимальной отдачи от всей конструкции. Замена родного вентилятора OCZ на Titan 1950 RPM помогает выиграть еще лишь 2 °C. Но и это не позволяет хотя бы достигнуть показателей самого дешевого Vanquisher.


Выводы

В первую очередь хотелось бы отметить неудачный OCZ Vindicator. При огромных размерах, которые затрудняют его установку и демонтаж, кулер показывает просто отвратительную эффективность. С родным низкооборотистым вентилятором он лишь 4 °C не дотянул до уровня включения троттлинга под самым тяжелым стресс-тестом! Улучшает эффективность установка более быстрого вентилятора и установка вентилятора на вторую стенку или корпусного напротив радиатора. Единственный плюс данной модели – практически бесшумная работа. Однако в таком бесшумном режиме только лишь с одним родным вентилятором рекомендовать данный кулер можно лишь для не разогнанных процессоров. Хотя, честно говоря, у нас вообще не нашлось аргументов, которыми можно обосновать покупку данного чуда инженерной мысли, лучше вообще с ним не связываться и не покупать ни под каким предлогом. Возможно поэтому на сайте производителя данная модель уже числится в списке снятых с производства.

А в чем же причина столь низких результатов? Возможно дело в малой площади контакта тепловых трубок с основанием. Поскольку они находятся в закрытой камере, нам не видно, как осуществляется контакт, возможно для трубок нет желобков и не припаяны они вовсе (просветы заметны). Да и три другие трубки находятся выше и контаткируют не с основанием, а с первыми тремя трубками. Врядли такой перекрестный контакт с небольшой площадью соприкосновения способствует эффективной теплопередаче от подошвы к пластинам радиатора (которых тоже немного).

OCZ Vendetta 2 показывает достойную производительность на фоне одного из лидеров воздушного охлаждения. Не маловажную роль в этом играет технология прямого контакта тепловых трубок с крышкой процессора. Вот только вентилятор, который идет в комплекте имеет небольшой гул на максимальных оборотах, но это единственный недостаток этой модели. Хотя и такой шум не сильно большой и данные о 32 дБ на сайте производителя явно завышены (вероятно, скопированы с данных для первой версии Vendetta).

OCZ Vanquisher оставил лишь приятные впечатления. При цене до $30 и компактных размерах он уступает не так уж и много почти в два раза более дорогому Vendetta 2. Уровень шума его вентилятора на максимальных оборотах не намного выше чем у той же Vendetta 2 на 1500 RPM. Но чтобы полностью раскрыть потенциал этой модели лучше заменить термопасту на более эффективную.

Spire SP602B3 в своей бесполезности может поспорить с OCZ Vindicator. Результаты данного кулера не выдающиеся, он уступает Vanquisher, но лучше чем у Vindicator. При этом перекрываются два слота памяти, да и недоделанный крепеж под Socket LGA775 вызывает возмущение. Производитель заявил уровень шума в 19 дБ, а на деле же вентилятор в лежачем положении начал периодически стучать, что выливалось в настоящий рев, который перекрикивал все остальные компоненты внутри системного блока. Добавьте ко всем этим «приятным» ощущениям розничную цену в $50 и вы поймете, почему покупать эту модель не стоит.


Выражаем благодарность компании PCshop Group за предоставленные для тестирования кулеры.
