Обзор системы жидкостного охлаждения NZXT Kraken X62

Бренд NZXT известен среди энтузиастов преимущественно благодаря своим оригинальным шасси, которых уже немало успело побывать в нашей тестовой лаборатории. Однако в их ассортименте есть и немало других интересных вещей. Например, блоки питания, вентиляторы, системы водяного охлаждения и управления подсветкой, и даже одна фирменная материнская плата на базе чипсета Z370. К сожалению, далеко не все новинки попадают к нам своевременно. Потому, некоторые из наших читателей, с большой вероятностью, уже сами успели приобрести и опробовать в действии СВО от NZXT под названием Kraken X62, которая была представлена еще в октябре 2016-го года. Тем же, кто не успел, предлагаем прочитать данный обзор.

NZXT Kraken X62

Упаковка и комплект поставки

Упаковка Kraken X62 выглядит сдержанно, но вполне презентабельно. На ее фронтальной части есть изображение продукта, сбоку изложены сухие технические характеристики, а с обратной стороны коротко описаны все основные достоинства данной системы жидкостного охлаждения.

NZXT Kraken X62NZXT Kraken X62

Как и подавляющее большинство аналогичных систем, Kraken X62 внутри коробки упакован в лоток из прессованного картона. Радиатор и вентиляторы дополнительно обернуты листами из белого картона, все остальные детали расфасованы по полиэтиленовым пакетикам. Демпферов, как таковых, нет. Складывается впечатление, что это изделие хотели не столько защитить от механических повреждений, сколько от протекания хладагента на другие продукты, лежащие рядом на полке или на складе.

NZXT Kraken X62

В комплект поставки NZXT Kraken X62, кроме 280-мм радиатора, водоблока и двух 140-мм вентиляторов входят:

  • инструкция по монтажу;
  • пластиковая усилительная пластина для сокетов Intel LGA 775 / 115x / 1366;
  • металлическая крепежная рамка водоблока для сокетов AMD;
  • четыре винтовые стойки для сокета AMD AM3 и его аналогов;
  • четыре винтовые стойки для сокета AMD AM4 (с характерными шайбами в основании);
  • четыре винтовые стойки для сокетов Intel LGA 2011 и его аналогов;
  • четыре винтовые стойки для сокетов Intel LGA 775 / 115x / 1366;
  • четыре металлические гайки с накатанной головкой;
  • 16 длинных винтов для монтажа вентиляторов;
  • 8 коротких винтов для крепления радиатора к корпусу ПК.
  • 16 шайб под крепежные винты вентиляторов;
  • кабель для подключения водоблока в колодку USB 2.0;
  • PowerSATA-кабель для подключения питания к водоблоку и вентиляторам.
NZXT Kraken X62

Внешний вид

Во внешности NZXT Kraken X62 нет ничего особо уникального, если не считать дизайна его водоблока, о котором мы поговорим чуть позже. Помпа связана с радиатором 400-мм довольно гибкими резиновыми шлангами, укрепленными плотной нейлоновой оплеткой. Внешний диаметр шлангов составляет 11 мм, внутренний, если судить по толщине фиттингов — около 6 мм.

NZXT Kraken X62

Трубки неподвижно соединены с фитингами радиатора методом опрессовки, пластиковыми обоймами. Не самый надежный вариант, как в плане долговечности, так и по части обслуживания.

NZXT Kraken X62

Радиатор изготовлен из алюминия и окрашен полностью в черный цвет. Общая его длина составляет 315 мм, а ширина 143 мм, с учетом боковых накладок, в которых есть два набора крепежных отверстий для 140-мм вентиляторов, расположенных без зазора. Толщина крайнего выступа, в который заходят шланги — 22 мм, а выступа с противоположной стороны — 13 мм. Эти параметры стоит учитывать при установке в корпуса, в которых для радиаторов предусмотрены углубленные ниши.

NZXT Kraken X62

Ребра радиатора ленточного типа, с довольно высокой плотностью расположения в 20 FPI (пластин на дюйм). Между ребрами, вдоль, протянулись 17 каналов, через которые, собственно, и прокачивается хладагент. Суммарная площадь рассеивания тепла приблизительно составляет рекордные для данного класса СВО 9200 см2. Вес всей системы без учета вентиляторов — 890 грамм. С двумя установленными вертушками и креплениями он увеличивается до заявленных производителем 1,29 кг.

NZXT Kraken X62

На OEM-производителя данной системы толсто намекает наклейка на боковой грани радиатора. Конечно же, это компания Asetek, чьи патенты распространяются на все подобные изделия.

NZXT Kraken X62

Толщина радиатора в профиль составляет 30 мм. Причем толщина ребер в профиль — всего 16 мм. То есть, при определенном желании, радиатор можно было бы сделать еще более компактным, без потерь в производительности.

NZXT Kraken X62

Цилиндрический водоблок, совмещенный с помпой, выглядит намного интереснее аналогичных решений конкурентов. Его пластмассовый корпус состоит визуально из двух частей, верхней и нижней, разделенных между собой углублением. Диаметр этой детали — 80 мм, высота 53 мм.

NZXT Kraken X62

Верхняя панель кажется зеркальной, когда подсветка выключена. Но, на самом деле, это полупрозрачное стекло, за которым скрывается сложная конструкция из линз, восьми радиальных RGB-светодиодов, одного центрального RGB-диода, подсвечивающего логотип NZXT и еще одного зеркала, создающего визуальное ощущение пустоты и глубины, наподобие колодца. В разработке данной вещи дизайнеры и инженеры постарались впечатлить пользователя и им это удалось.

NZXT Kraken X62

Шланги соединяются с водоблоком с помощью впрессованных угловых фитингов, которые поворачиваются в стороны с небольшим усилием. Технологических отверстий для слива воды здесь не предусмотрено. Информации об установленной внутри помпе производитель почти никакой не предоставляет. Известно лишь то, что она работает при напряжении в 12 В и имеет максимальное энергопотребление в 13,5 Вт, значительная часть которого уходит на обеспечение питания встроенной подсветки. Крыльчатка помпы может развивать скорость от 1600 до 2800 об/мин и управляется программно, в зависимости от температуры или пожеланий пользователя. Приятно и то, что уровни издаваемого при этом шума очень низкие — от 36 до 41 дБ (А). То есть, на минимальных оборотах помпа практически бесшумная, а на максимальных ее едва ли можно будет услышать из закрытого корпуса. Если добавить сюда еще и ее высокую производительность, то на выходе получим одно из лучших технологических решений в своем классе, которое смогло меня приятно удивить.

NZXT Kraken X62

Справа от шлангов находится один специальный разъем на девять контактов, куда общим коннектором включается питание, кабеля для вентиляторов и колодка для мониторинга скорости помпы. За ним есть еще один разъем для подключения кабеля Mini-USB, через который осуществляется программное управление устройством — скоростью вентиляторов, помпы и настройками подсветки.

NZXT Kraken X62

На основании «сеточным методом» нанесен тонкий слой термоинтерфейса. Удобно при разовой установке, однако потом, при переустановке пользователю придется докупать термопасту.

NZXT Kraken X62

Основание круглое и медное, диаметром в 54 мм. Традиционно для продуктов, основанных на патентованных технологиях Asetek, подошва кулера крепится к помпе при помощи восьми винтов, вкрученных по периметру. Само основание имеет «коническую» форму, что заметно даже визуально по характерному выступу в центре, и по расходящимся от него концентрическим кругам шлифовки. Проверка при помощи металлической линейки лишь подтвердила эту гипотезу. Рамка с лапами крепления подпружинена, легко снимается путем надавливания и поворота против часовой стрелки. Монтаж происходит в обратном порядке. По умолчанию тут одета рамка, подходящая для установки кулера на сокеты Intel LGA.

NZXT Kraken X62

Кабель с колодкой USB 2.0 с одной стороны и разъемом Mini-USB с другой, имеет длину 610 мм. Его необходимо включить в подходящие разъемы на помпе и материнской плате, чтобы получить возможность управлять системой с помощью соответствующего программного обеспечения.

NZXT Kraken X62

Второй набор проводов, который обязательно нужно будет включить в девятиконтактный разъем на помпе, состоит из таких кабелей: 1) провода тахометра, длиной в 215 мм и с трехконтактным вентиляторным разъемом на конце; 2) провода питания длиной 480 мм и разъемом PowerSATA на конце (включается напрямую в блок питания); 3) разветвителя на четыре четырехконтактных разъема, длиной 420 мм до первого коннектора и по 30 мм до всех остальных. Кстати, разъем тахометра есть только в первом коннекторе, потому, если требуется мониторинг скорости вентиляторов, то ведущий из них нужно подключать именно сюда. Управление скоростями пропеллеров осуществляется посредством ШИМ.

NZXT Kraken X62

В качестве стоковых вентиляторов в системе Kraken X62 использованы два фирменных пропеллера NZXT Aer P140 (RF-AP140-FP) формата 140х140х26 мм. Они обладают гидродинамическим подшипником и семью неширокими прямыми лопастями. Из аэродинамических оптимизаций в них можно отметить специальную покатую рамку, увеличивающую поток воздуха, и законцовки на крыльчатке, снижающие уровень турбулентного шума. Скорость вентилятора регулируется при помощи ШИМ и может составлять от 500 до 1800 об/мин при уровнях шума от 36 до 64 дБ (А). Паразитных призвуков в двигателе нет, пропеллеры могут сохранять бесшумность вплоть до 650 об/мин и 40 дБ (А). На максимальной скорости уровень шума получается очень высоким. Производитель обещает для этих моделей срок наработки на отказ в 60 тысяч часов эксплуатации.

NZXT Kraken X62

Четырехконтактный шнур питания заключен в резиновую оплетку. Уголки в рамке, в отверстия которых вкручиваются винты, тоже выполнены из плотной резины.

NZXT Kraken X62

В сборе с вентиляторами, общая толщина Kraken X62 равна 56 мм, без учета выступающих из радиатора еще на 1,5 мм шляпок винтов.

NZXT Kraken X62

Перейдем к установке СВО и тестированию её эффективности.

Установка

Монтаж NZXT Kraken X62 производится довольно просто на любом процессорном разъеме. Но легче всего его устанавливать на Intel LGA2011. Все, что требуется — вкрутить подходящие металлические стойки в соответствующие отверстия в рамке разъема.

NZXT Kraken X62

Затем одеть на них водоблок с подходящей крепежной рамкой. И закрутить четыре гайки с накатанной головкой, проворачивая их по очереди на несколько оборотов, чтобы обеспечить равномерный прижим. Затяжку гаек до конца можно произвести при помощи крестовой отвертки. Обратите внимание, что логотип NZXT на зеркальной верхней панели помпы не поворотный, и чтобы он был ориентирован правильно, вход шлангов в водоблок должен находиться справа от процессора. Вот и весь монтаж. Осталось только подключить помпу к питанию БП, вентиляторам, колодке USB и разъему процессорного вентилятора. На картинках смотрится хорошо, однако по факту получается многовато лишних проводов.

NZXT Kraken X62

А вот так завораживающе выглядит цветная подсветка на водоблоке. Отдельных зон подсветки восемь, они равномерно расположены по кругу внутри. Логотип является девятой, отдельно регулируемой зоной подсветки.

NZXT Kraken X62

Наибольшая сила прижима достигается в центре основания водоблока, что и неудивительно, учитывая его коническую форму. Ближе к краям кривизна подошвы дает о себе знать.

NZXT Kraken X62

А так выглядит отпечаток термоинтерфейса на процессоре.

NZXT Kraken X62

Программное обеспечение

NZXT Kraken X62 — это одна из немногих систем охлаждения, которая не полагается на возможности материнской платы и использует собственное продвинутое программное обеспечение под название CAM. Его требуется загрузить с официального сайта и установить.

NZXT Kraken X62

Интерфейс программы умещается в одном окне, из которого есть переходы в дополнительные вкладки (кнопки расположены по вертикали). Сверху по горизонтали находятся кнопки для снятия снимка экрана, переход в дневную или ночную цветовую гамму, раздел уведомлений и переход в раздел настроек. Первая вкладка позволяет осуществлять мониторинг за состоянием процессора, видеокарты, памяти и накопителя.

NZXT Kraken X62

Во второй собрана информация про систему в целом.

NZXT Kraken X62

Третья вкладка позволяет осуществлять наблюдение и регистрацию данных об уровне игровой производительности машины в отдельных приложениях, однако для ее использования требуется регистрация в программе.

NZXT Kraken X62

Четвертая вкладка позволяет управлять разгоном видеоадаптера. Тоже при условии регистрации.

NZXT Kraken X62

Наиболее интересные для пользователя Kraken X62 настройки, почему-то, вынесены в пятую вкладку. Отсюда можно осуществлять управление скоростью помпы и вентиляторов. Ими можно руководить вручную или задать определенный автоматический профиль в зависимости от температуры процессора. Скорость вентилятора можно менять в диапазоне от 25 до 100% (500–1800 об/мин), а скорость помпы — от 60 до 100% (1600–2800 об/мин).

NZXT Kraken X62

Шестая вкладка — это настройки подсветки водоблока. Их много, с разнообразными эффектами, вплоть до возможности организовать светомузыку в такт с воспроизводимой композицией. Восемь светодиодов, размещенных по кругу, и диод логотипа настраиваются индивидуально. Предусмотрена даже возможность их полного отключения.

NZXT Kraken X62

Последняя, седьмая вкладка, позволяет принудительно находить подключенные к системе устройства, поддерживающие ПО CAM.

NZXT Kraken X62

В разделе настроек есть возможность управления учетной записью программы, изменять цвет ее интерфейса, язык и способ ее запуска. У CAM есть возможность вывода информации о системе и ее производительности на экран в виде оверлея. В настройках уведомлений можно определить параметры и триггеры для их вывода на экран.

NZXT Kraken X62NZXT Kraken X62NZXT Kraken X62NZXT Kraken X62

В целом ПО CAM занимательное, но довольно сильно перегруженное лишними функциями. На что неоднократно указывали компании многие покупатели ее продукции. А теперь перейдем к самому интересному — к тепловому тесту!

Технические характеристики

Эффективность отвода тепла системой жидкостного охлаждения NZXT Kraken X62 сравнивалась с одним из лучших современных воздушных кулеров — Noctua NH-D15S.

Техническая характеристика NZXT Kraken X62 Noctua NH-D15S
Страница продукта nzxt.com noctua.at
Совместимость с процессорными разъемами Intel LGA 775/115x/1366/, Intel LGA 2011/2011-v3/2066
AMD TR4/AM4
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 1156/1155/1150/1151/, Intel LGA 2011-0/2011-3/2066
AMD AM4
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Размеры радиатора (ДхШхВ), мм 315х143х30 150х135х160
Размеры вентилятора (ДхШхВ), мм 140х140х26 / 140х140х26 150х140х25
Материал радиатора и конструкция Алюминиевый двухсекционный водяной радиатор с ребрами ленточного типа Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны.
Вес радиатора, г 890 980
Количество пластин радиатора, шт. 112 45 / 45
Толщина пластин, мм 0,2 0,5
Межреберное расстояние, мм 1,5 2
Расчетная площадь радиатора, см2 ~9 176 ~12 660
Размер водоблока,(ДхШхВ), мм 80х80х53
Материал водоблока Пластмассовый корпус с медным основанием
Скорость помпы при 12В, об/мин 1600 ~ 2800 (+/– 300)
Пиковое энергопотребление помпы, Вт: 13,5
Модель вентилятора NZXT Aer P140 (RF-AP140-FP) 1 x Noctua NF-A15 PWM
Скорость вращения вентилятора, об/мин 500 ~ 1800 (+/- 300) с ШИМ 450 ~ 1500 с ШИМ
Воздушный поток, м3/ч 46,33 ~ 166,79 140,2
Уровень шума вентилятора, дБ (А) 21 ~ 38 24,6
Статическое давление, мм воды 0,21 ~ 2,7
Количество и тип подшипника вентилятора Гидродинамический подшипник (Fluid dynamic bearing) Гидродинамический подшипник с магнитной стабилизацией (SSO2)
Время наработки на отказ вентилятора, час 60 000 150 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,35 0,13
Пиковое энергопотребление вентилятора, Вт 4,20 1,56
Дополнительные особенности 8-ми секционная RGB подсветка водоблока и логотипа NZXT, ПО CAM для мониторинга параметров ПК, управления помпой, вентиляторами и подсветкой. Понижающий максимальные обороты переходник
Средняя стоимость, $ ~160 ~80

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения NZXT Kraken X62 использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: MSI N770 TF 2GD5/OC (Nvidia GeForce GTX 770);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 22 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

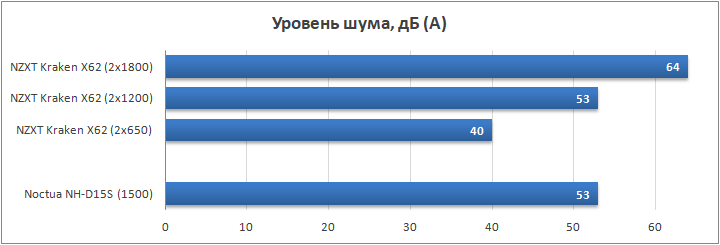

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Для Noctua NH-D15S приведены только показатели на максимальной доступной для нее скорости, поскольку при снижении оборотов температурный режим процессора был близок к перегреву.

NZXT Kraken X62

Посмотрим на график температур для каждого уровня шума.

NZXT Kraken X62

Ну что же, я могу констатировать лишь один факт: NZXT Kraken X62 это великолепная система охлаждения, как по эффективности, так и по уровню шума. На максимальных оборотах, при очень высоком уровне шума, она обыгрывает воздушный суперкулер на полных десять градусов. При одинаковом уровне шума разница сокращается всего лишь до восьми градусов, и это все еще победа с разгромным счетом. Но даже в бесшумном режиме работы, в котором его не слышно из закрытого корпуса, Kraken X62 не оставляет Noctua NH-D15S никаких шансов, обходя его на три градуса. Похоже, что мощности данной СВО достаточно с запасом для охлаждения любого современного настольного процессора в хорошем разгоне. И в полной тишине.

Выводы

NZXT Kraken X62 — это первая СВО типа All-in-One, из всех, что побывали в нашей лаборатории, которая имеет безоговорочное превосходство на воздушными суперкулерами как по эффективности, так и по уровню шума. И даже приближается по своей мощности к сборным экземплярам СВО. За счет чего это достигается? Прежде всего, за счет производительной помпы, которая обеспечивает быстрый и непрерывный отвод тепла от процессора. Во-вторых, за счет большой площади радиатора, которому даже не нужны высокоскоростные вентиляторы для нормального продува. И это притом, что поперечное сечение шлангов по-прежнему осталось довольно узким местом в данной системе. А что насчет уровня шума? Все довольно просто — он регулируется с помощью ПО. Меняется скорость помпы, меняется скорость вентиляторов, и система легко подстраивается как под бесшумный режим работы, так и под максимальную нагрузку. Ко всему этому стоит прибавить еще необязательную, но очень красиво сделанную подсветку водоблока и остается только сказать спасибо NZXT за то, что смогли вернуть мне веру в системы СВО такого класса.

Однако, если оставить восторг в стороне, то мы увидим недочеты, которые по наследству достались и Kraken X62. Прежде всего, нужно помнить о том, что нагревается не только процессор, но и элементы его питания, расположенные на материнской плате. За неимением прямого обдува, за их температурами нужно пристально следить. Так, например, у компании в ассортименте есть переходник для монтажа своих СВО на видеокарты — Kraken G12, который оснащен отдельным встроенным вентилятором для обдува цепей VRM. Почему бы им не сделать нечто подобное хотя бы в качестве опции и для процессоров. Кроме того, под вопросом остается и срок службы помпы и хладагента, ведь их нельзя ни поменять, ни отремонтировать в случае выхода из строя. Да и систему крепления шлангов можно было бы сделать чуть более «разборной». Это бы решило множество, если не все, из перечисленных выше проблем. И последний момент, который отмечают многие пользователи — это излишне перегруженное функциями ПО CAM, которое используется для управления данной СВО.

В каком случае имеет смысл приобретать и использовать NZXT Kraken X62? Прежде всего, тогда, когда в вашей системе установлен очень горячий процессор в разгоне, и есть желание охлаждать его максимально тихо и эффективно, не создавая себе головную боль со сборкой традиционного контура СВО. Kraken X62 имеет очень широкую совместимость со всеми типами процессорных разъемов (в том числе и с новым TR4, вместе с которыми AMD обязуется поставлять крепежные рамки для СВО от Asetek). Kraken X62 можно использовать и для охлаждения самых горячих видеокарт, поставив вторую такую систему через переходник Kraken G12. Данная СВО является своего рода панацеей от перегрева, простой в использовании и установке, но дорогой по стоимости и не самой долговечной. Ведь, по разным оценкам, пользователь может рассчитывать на срок службы в диапазоне от 3 до 5 лет, прежде чем эта система выйдет из строя по той или иной причине и потребует полной замены. С другой стороны — официальная гарантия от производителя на этот продукт составляет 6 лет. И если это действительно так, то волноваться вообще не о чем.

Выбор редакции: Лучший продукт
