Обзор системы жидкостного охлаждения NZXT Kraken X62

Бренд NZXT известен среди энтузиастов преимущественно благодаря своим оригинальным шасси, которых уже немало успело побывать в нашей тестовой лаборатории. Однако в их ассортименте есть и немало других интересных вещей. Например, блоки питания, вентиляторы, системы водяного охлаждения и управления подсветкой, и даже одна фирменная материнская плата на базе чипсета Z370. К сожалению, далеко не все новинки попадают к нам своевременно. Потому, некоторые из наших читателей, с большой вероятностью, уже сами успели приобрести и опробовать в действии СВО от NZXT под названием Kraken X62, которая была представлена еще в октябре 2016-го года. Тем же, кто не успел, предлагаем прочитать данный обзор.

NZXT Kraken X62

Упаковка и комплект поставки

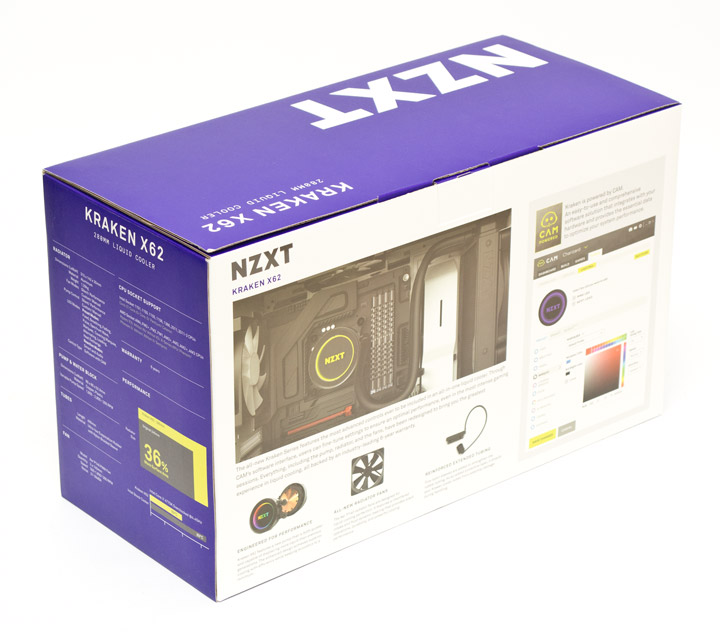

Упаковка Kraken X62 выглядит сдержанно, но вполне презентабельно. На ее фронтальной части есть изображение продукта, сбоку изложены сухие технические характеристики, а с обратной стороны коротко описаны все основные достоинства данной системы жидкостного охлаждения.

NZXT Kraken X62NZXT Kraken X62

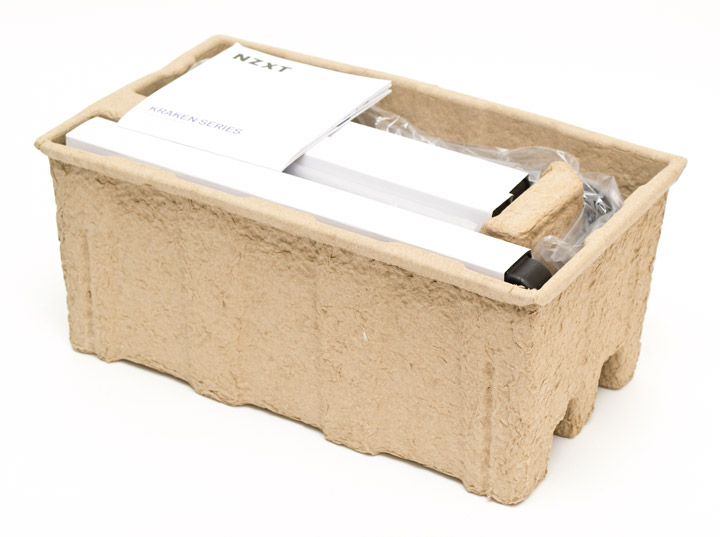

Как и подавляющее большинство аналогичных систем, Kraken X62 внутри коробки упакован в лоток из прессованного картона. Радиатор и вентиляторы дополнительно обернуты листами из белого картона, все остальные детали расфасованы по полиэтиленовым пакетикам. Демпферов, как таковых, нет. Складывается впечатление, что это изделие хотели не столько защитить от механических повреждений, сколько от протекания хладагента на другие продукты, лежащие рядом на полке или на складе.

NZXT Kraken X62

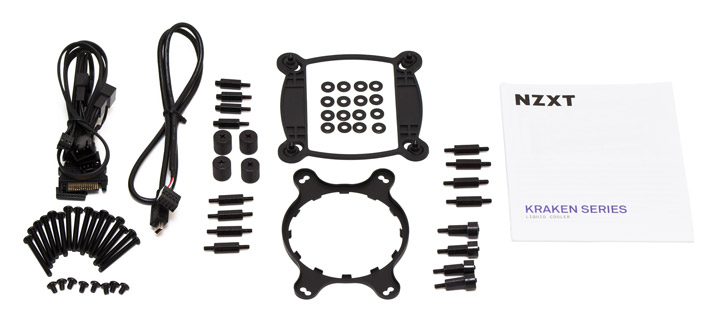

В комплект поставки NZXT Kraken X62, кроме 280-мм радиатора, водоблока и двух 140-мм вентиляторов входят:

  • инструкция по монтажу;
  • пластиковая усилительная пластина для сокетов Intel LGA 775 / 115x / 1366;
  • металлическая крепежная рамка водоблока для сокетов AMD;
  • четыре винтовые стойки для сокета AMD AM3 и его аналогов;
  • четыре винтовые стойки для сокета AMD AM4 (с характерными шайбами в основании);
  • четыре винтовые стойки для сокетов Intel LGA 2011 и его аналогов;
  • четыре винтовые стойки для сокетов Intel LGA 775 / 115x / 1366;
  • четыре металлические гайки с накатанной головкой;
  • 16 длинных винтов для монтажа вентиляторов;
  • 8 коротких винтов для крепления радиатора к корпусу ПК.
  • 16 шайб под крепежные винты вентиляторов;
  • кабель для подключения водоблока в колодку USB 2.0;
  • PowerSATA-кабель для подключения питания к водоблоку и вентиляторам.
NZXT Kraken X62

Внешний вид

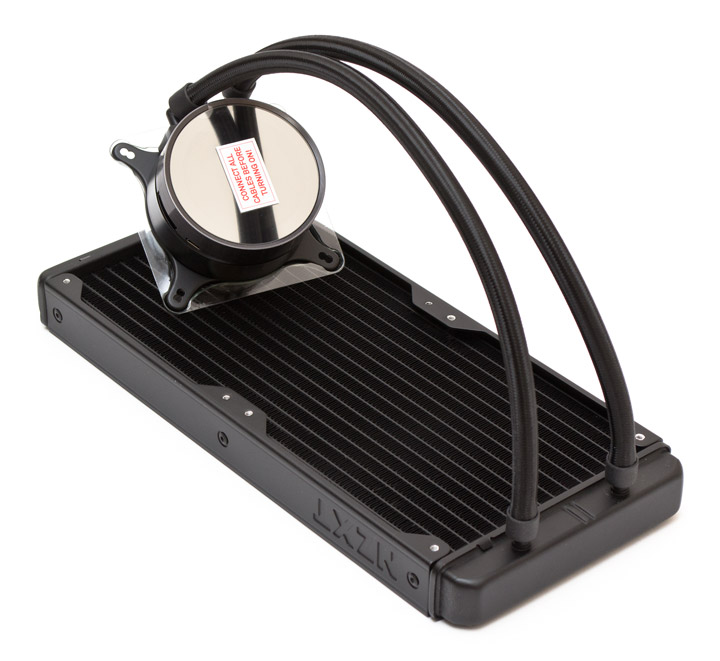

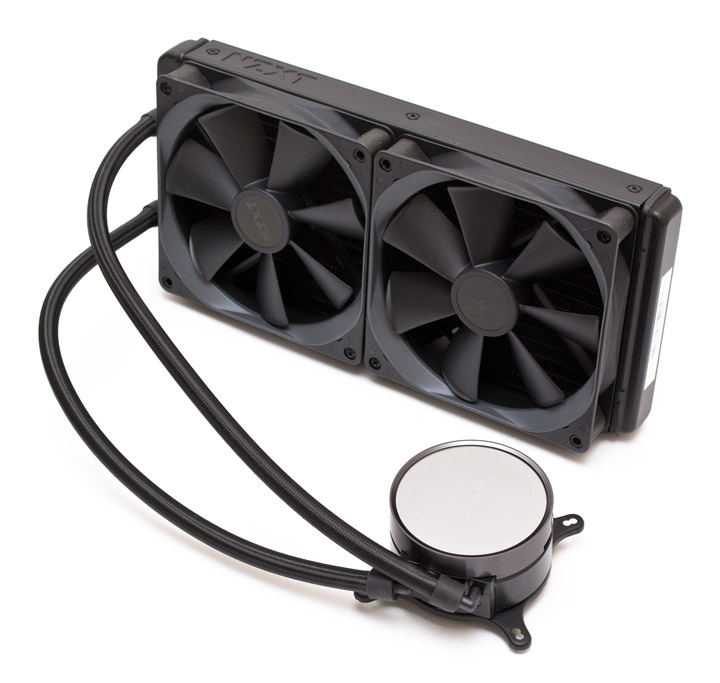

Во внешности NZXT Kraken X62 нет ничего особо уникального, если не считать дизайна его водоблока, о котором мы поговорим чуть позже. Помпа связана с радиатором 400-мм довольно гибкими резиновыми шлангами, укрепленными плотной нейлоновой оплеткой. Внешний диаметр шлангов составляет 11 мм, внутренний, если судить по толщине фиттингов — около 6 мм.

NZXT Kraken X62

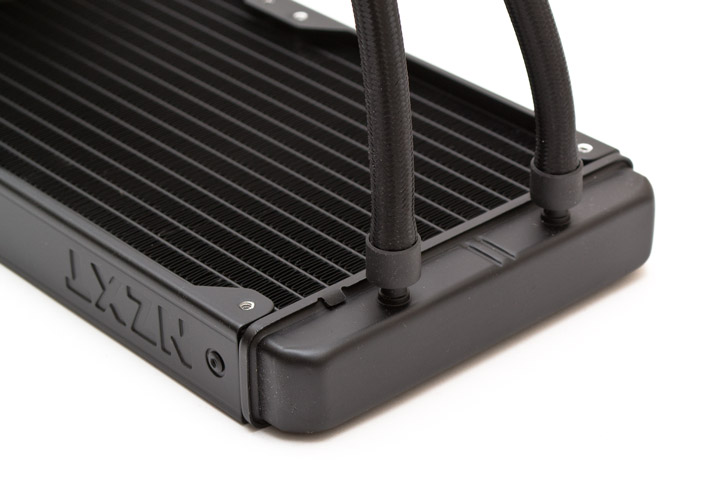

Трубки неподвижно соединены с фитингами радиатора методом опрессовки, пластиковыми обоймами. Не самый надежный вариант, как в плане долговечности, так и по части обслуживания.

NZXT Kraken X62

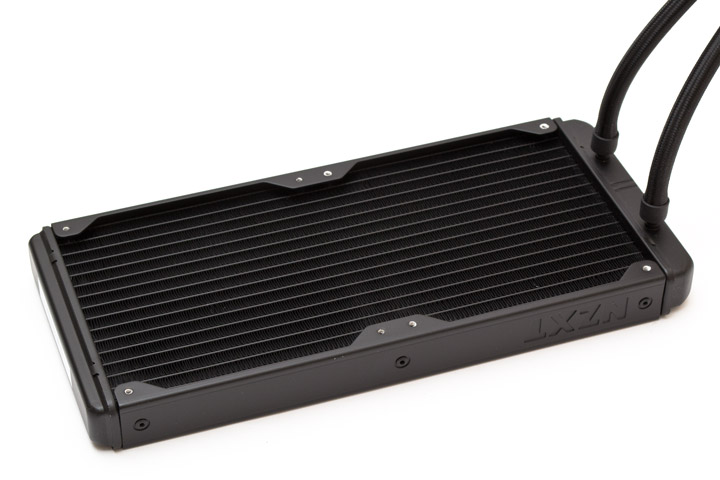

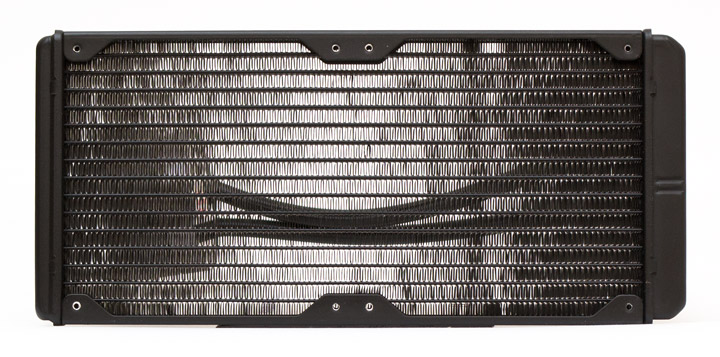

Радиатор изготовлен из алюминия и окрашен полностью в черный цвет. Общая его длина составляет 315 мм, а ширина 143 мм, с учетом боковых накладок, в которых есть два набора крепежных отверстий для 140-мм вентиляторов, расположенных без зазора. Толщина крайнего выступа, в который заходят шланги — 22 мм, а выступа с противоположной стороны — 13 мм. Эти параметры стоит учитывать при установке в корпуса, в которых для радиаторов предусмотрены углубленные ниши.

NZXT Kraken X62

Ребра радиатора ленточного типа, с довольно высокой плотностью расположения в 20 FPI (пластин на дюйм). Между ребрами, вдоль, протянулись 17 каналов, через которые, собственно, и прокачивается хладагент. Суммарная площадь рассеивания тепла приблизительно составляет рекордные для данного класса СВО 9200 см2. Вес всей системы без учета вентиляторов — 890 грамм. С двумя установленными вертушками и креплениями он увеличивается до заявленных производителем 1,29 кг.

NZXT Kraken X62

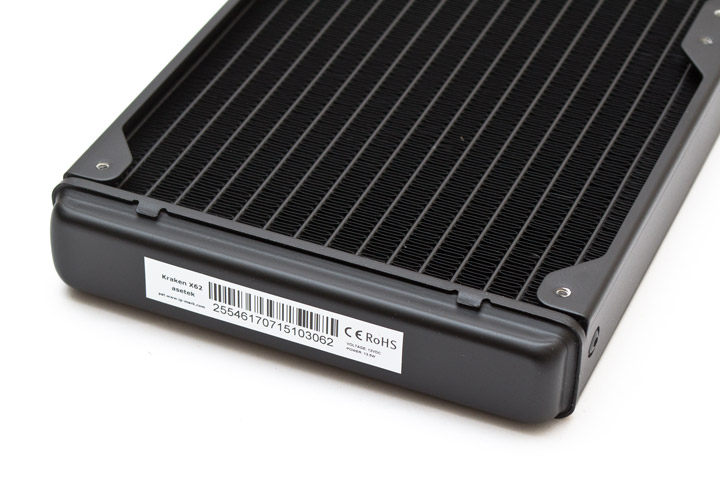

На OEM-производителя данной системы толсто намекает наклейка на боковой грани радиатора. Конечно же, это компания Asetek, чьи патенты распространяются на все подобные изделия.

NZXT Kraken X62

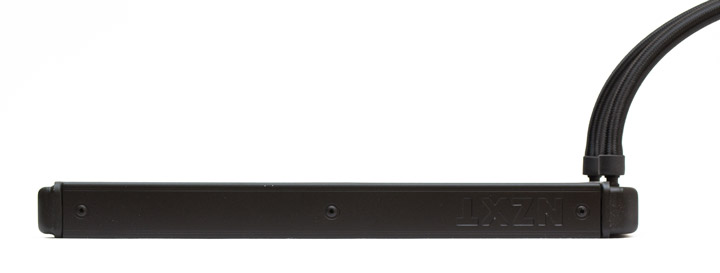

Толщина радиатора в профиль составляет 30 мм. Причем толщина ребер в профиль — всего 16 мм. То есть, при определенном желании, радиатор можно было бы сделать еще более компактным, без потерь в производительности.

NZXT Kraken X62

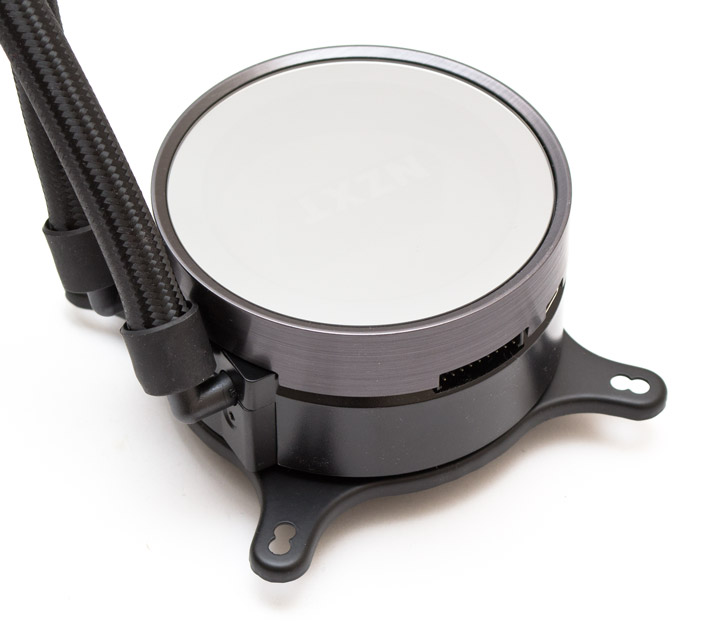

Цилиндрический водоблок, совмещенный с помпой, выглядит намного интереснее аналогичных решений конкурентов. Его пластмассовый корпус состоит визуально из двух частей, верхней и нижней, разделенных между собой углублением. Диаметр этой детали — 80 мм, высота 53 мм.

NZXT Kraken X62

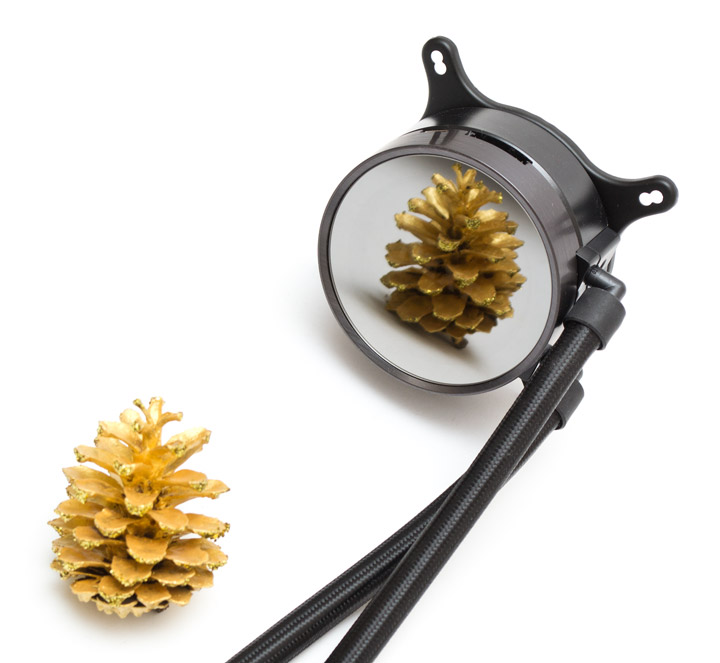

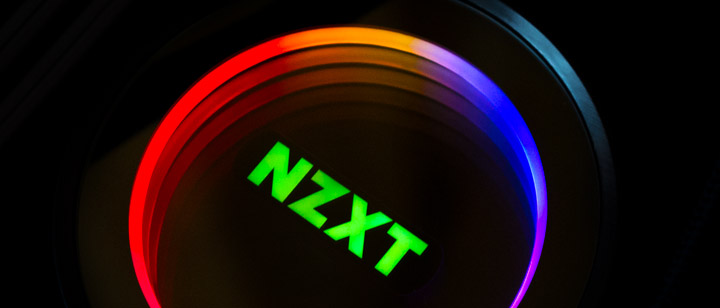

Верхняя панель кажется зеркальной, когда подсветка выключена. Но, на самом деле, это полупрозрачное стекло, за которым скрывается сложная конструкция из линз, восьми радиальных RGB-светодиодов, одного центрального RGB-диода, подсвечивающего логотип NZXT и еще одного зеркала, создающего визуальное ощущение пустоты и глубины, наподобие колодца. В разработке данной вещи дизайнеры и инженеры постарались впечатлить пользователя и им это удалось.

NZXT Kraken X62

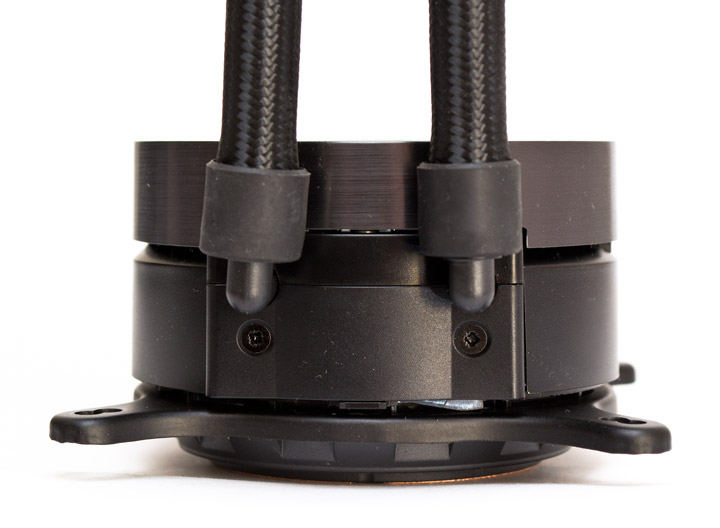

Шланги соединяются с водоблоком с помощью впрессованных угловых фитингов, которые поворачиваются в стороны с небольшим усилием. Технологических отверстий для слива воды здесь не предусмотрено. Информации об установленной внутри помпе производитель почти никакой не предоставляет. Известно лишь то, что она работает при напряжении в 12 В и имеет максимальное энергопотребление в 13,5 Вт, значительная часть которого уходит на обеспечение питания встроенной подсветки. Крыльчатка помпы может развивать скорость от 1600 до 2800 об/мин и управляется программно, в зависимости от температуры или пожеланий пользователя. Приятно и то, что уровни издаваемого при этом шума очень низкие — от 36 до 41 дБ (А). То есть, на минимальных оборотах помпа практически бесшумная, а на максимальных ее едва ли можно будет услышать из закрытого корпуса. Если добавить сюда еще и ее высокую производительность, то на выходе получим одно из лучших технологических решений в своем классе, которое смогло меня приятно удивить.

NZXT Kraken X62

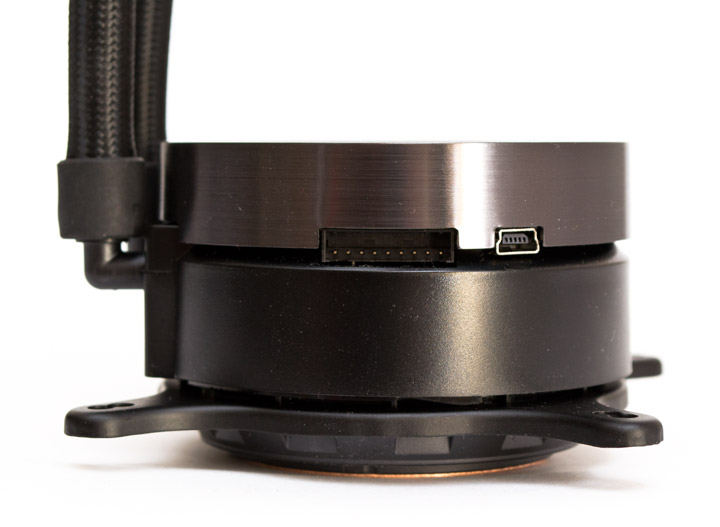

Справа от шлангов находится один специальный разъем на девять контактов, куда общим коннектором включается питание, кабеля для вентиляторов и колодка для мониторинга скорости помпы. За ним есть еще один разъем для подключения кабеля Mini-USB, через который осуществляется программное управление устройством — скоростью вентиляторов, помпы и настройками подсветки.

NZXT Kraken X62

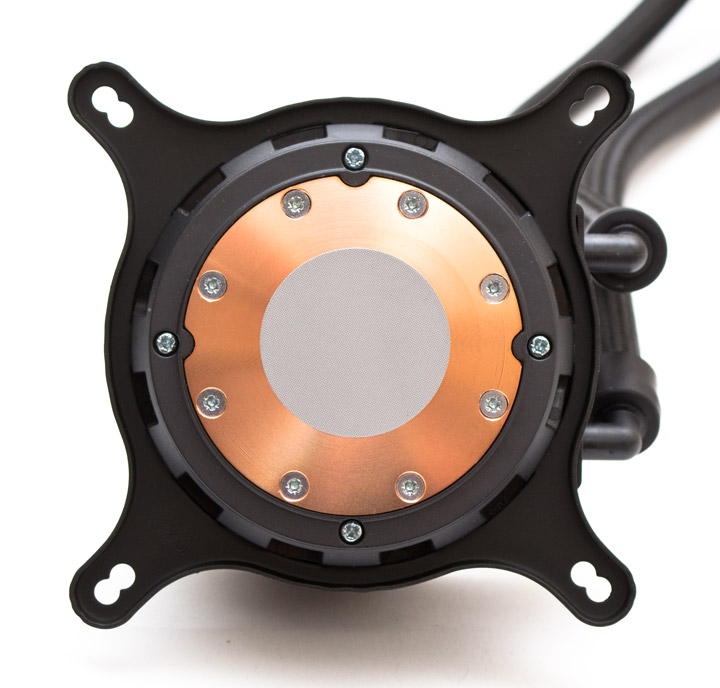

На основании «сеточным методом» нанесен тонкий слой термоинтерфейса. Удобно при разовой установке, однако потом, при переустановке пользователю придется докупать термопасту.

NZXT Kraken X62

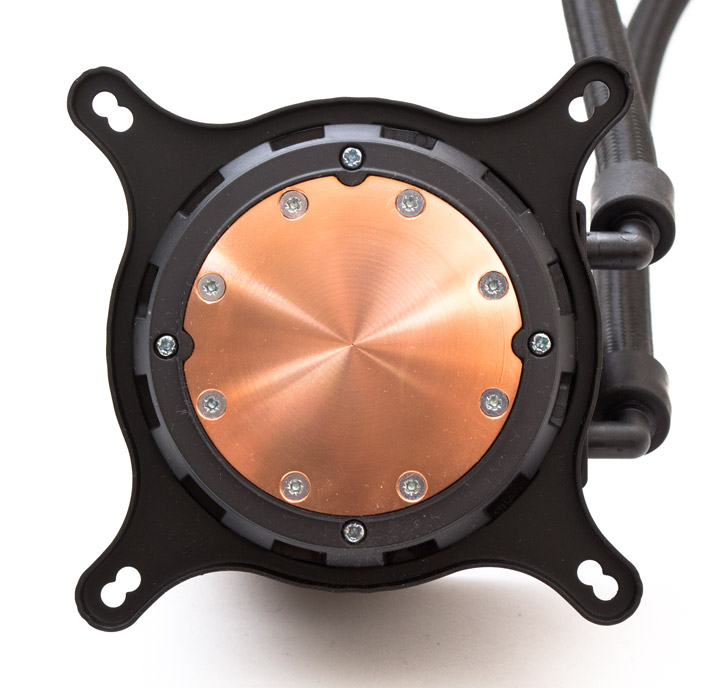

Основание круглое и медное, диаметром в 54 мм. Традиционно для продуктов, основанных на патентованных технологиях Asetek, подошва кулера крепится к помпе при помощи восьми винтов, вкрученных по периметру. Само основание имеет «коническую» форму, что заметно даже визуально по характерному выступу в центре, и по расходящимся от него концентрическим кругам шлифовки. Проверка при помощи металлической линейки лишь подтвердила эту гипотезу. Рамка с лапами крепления подпружинена, легко снимается путем надавливания и поворота против часовой стрелки. Монтаж происходит в обратном порядке. По умолчанию тут одета рамка, подходящая для установки кулера на сокеты Intel LGA.

NZXT Kraken X62

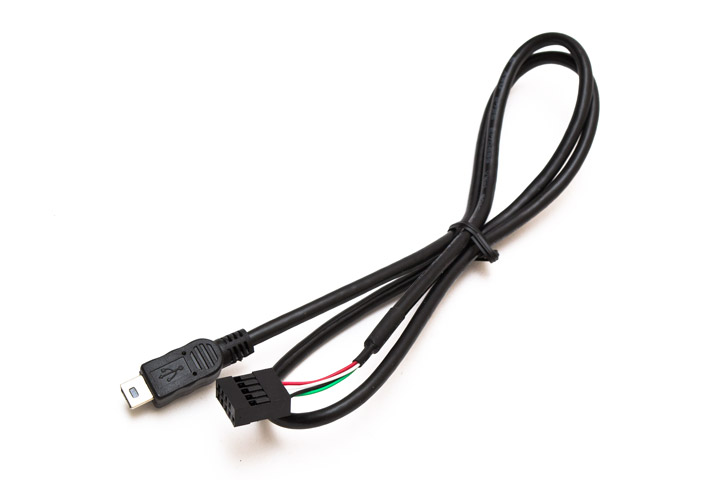

Кабель с колодкой USB 2.0 с одной стороны и разъемом Mini-USB с другой, имеет длину 610 мм. Его необходимо включить в подходящие разъемы на помпе и материнской плате, чтобы получить возможность управлять системой с помощью соответствующего программного обеспечения.

NZXT Kraken X62

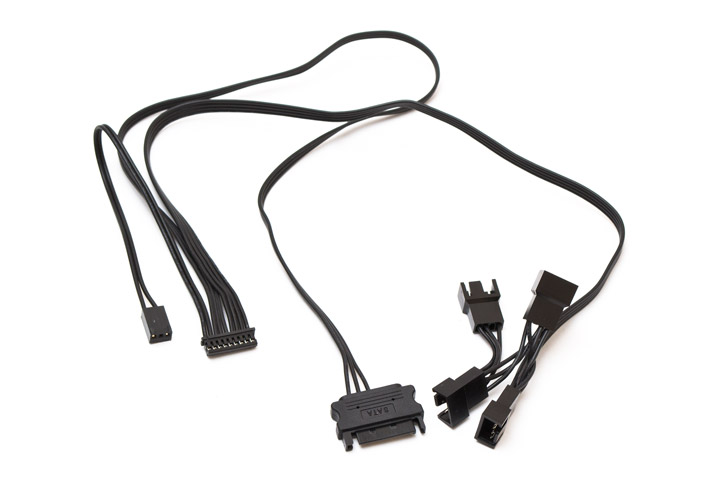

Второй набор проводов, который обязательно нужно будет включить в девятиконтактный разъем на помпе, состоит из таких кабелей: 1) провода тахометра, длиной в 215 мм и с трехконтактным вентиляторным разъемом на конце; 2) провода питания длиной 480 мм и разъемом PowerSATA на конце (включается напрямую в блок питания); 3) разветвителя на четыре четырехконтактных разъема, длиной 420 мм до первого коннектора и по 30 мм до всех остальных. Кстати, разъем тахометра есть только в первом коннекторе, потому, если требуется мониторинг скорости вентиляторов, то ведущий из них нужно подключать именно сюда. Управление скоростями пропеллеров осуществляется посредством ШИМ.

NZXT Kraken X62

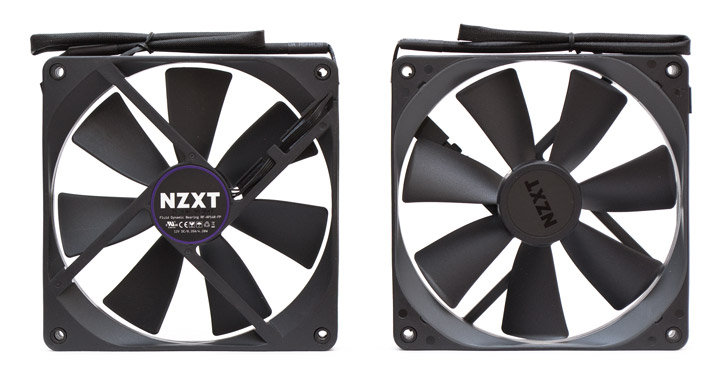

В качестве стоковых вентиляторов в системе Kraken X62 использованы два фирменных пропеллера NZXT Aer P140 (RF-AP140-FP) формата 140х140х26 мм. Они обладают гидродинамическим подшипником и семью неширокими прямыми лопастями. Из аэродинамических оптимизаций в них можно отметить специальную покатую рамку, увеличивающую поток воздуха, и законцовки на крыльчатке, снижающие уровень турбулентного шума. Скорость вентилятора регулируется при помощи ШИМ и может составлять от 500 до 1800 об/мин при уровнях шума от 36 до 64 дБ (А). Паразитных призвуков в двигателе нет, пропеллеры могут сохранять бесшумность вплоть до 650 об/мин и 40 дБ (А). На максимальной скорости уровень шума получается очень высоким. Производитель обещает для этих моделей срок наработки на отказ в 60 тысяч часов эксплуатации.

NZXT Kraken X62

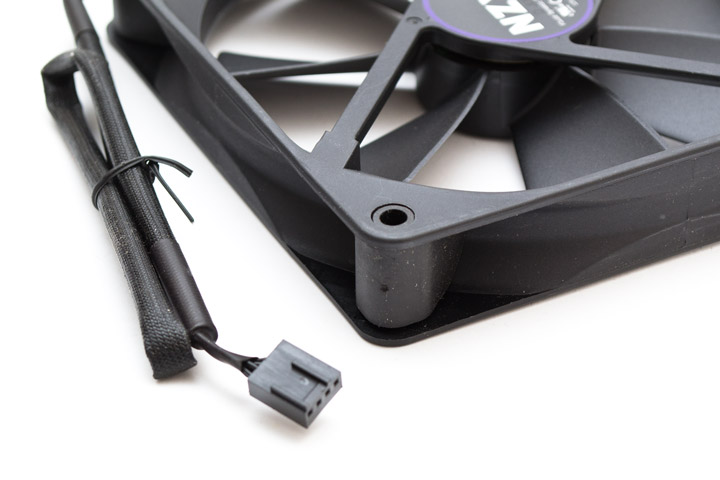

Четырехконтактный шнур питания заключен в резиновую оплетку. Уголки в рамке, в отверстия которых вкручиваются винты, тоже выполнены из плотной резины.

NZXT Kraken X62

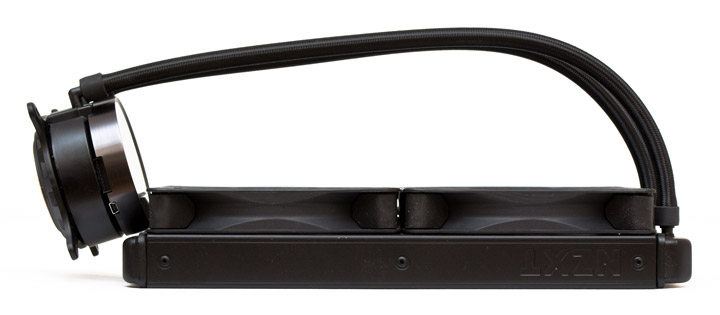

В сборе с вентиляторами, общая толщина Kraken X62 равна 56 мм, без учета выступающих из радиатора еще на 1,5 мм шляпок винтов.

NZXT Kraken X62

Перейдем к установке СВО и тестированию её эффективности.
