Установка
Для теста эффективности Noctua NH-U12S redux использовалась платформа AMD AM4 с процессором AMD Ryzen 9 3900X. Креплениями поддерживаются только современные разъемы процессоров, для устаревших вариантов придется приобрести отдельные комплекты. До начала установки системы охлаждения с материнской платы нужно будет снять стоковые пластиковые крепления.
Далее на отверстия устанавливаются пластиковые опоры серого цвета, на них накладываются лапы крепления и каждое из них фиксируется двумя длинными винтами.
Далее ставим сам радиатор (термопаста нанесенная на нем с завода) и притягиваем его двумя гайками на пружинах, подкручивая каждую из них поочередно на несколько оборотов, чтобы избежать перекоса.
Наконец остается закрепить на место вентилятор и подключить его к питанию.
Так выглядит система с тыльной стороны. Позади остается значительный запас места.
Никаких конфликтов в плоскости планок оперативной памяти нет.
Также не будет проблем и с первым разъемом PCI-E. Кулер окажется близко к нему, но мешать не будет. Обратите внимание, что на данной материнской плате отсутствует первый разъем PCI-E.
При установке второго вентилятора из комплекта Noctua NA-FK1 redux оказалось, что резиновые демпферы специально отодвигают пропеллер на 3 мм от плоскости радиатора. Наверное, это сделано из соображений улучшения акустического комфорта — избегания резонанса и излишней турбуленции.

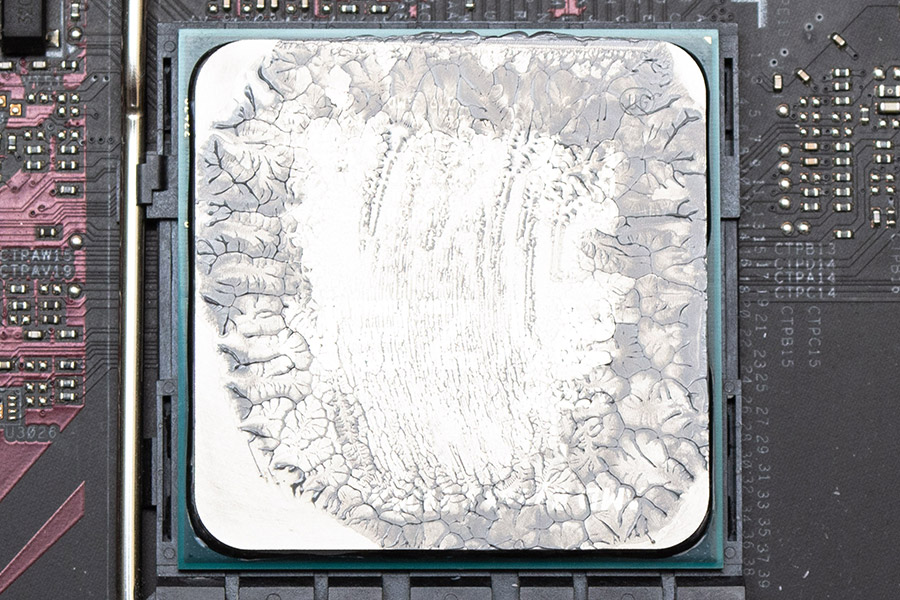

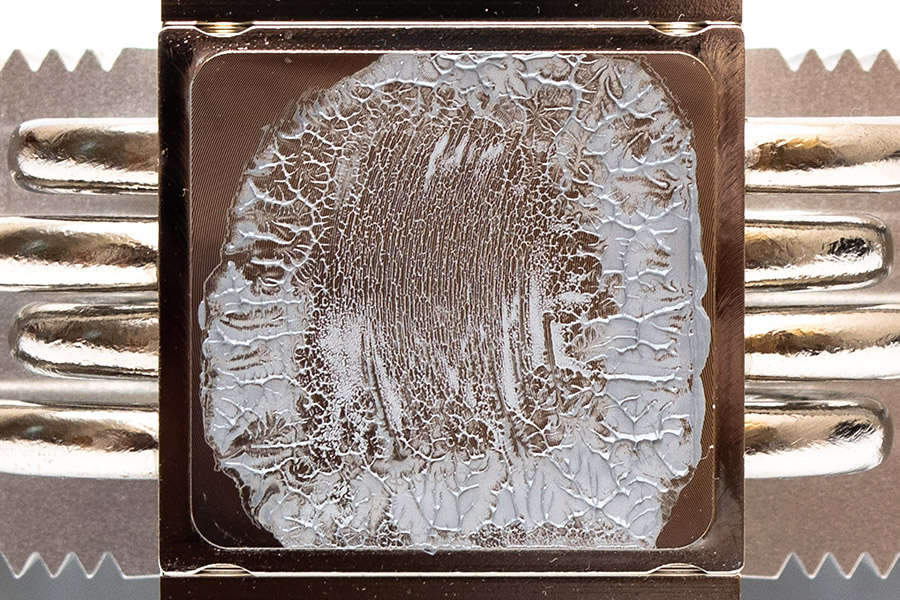

Оттиск термопасты указывает на очень крепкий прижим в центральном квадрате подошвы кулера. Там даже остались следы дорожек фрезы. Но по периметру уровень давления значительно меньше, хотя контакт все равно сохраняется.
Тестовый стенд
Для испытания эффективности кулера Noctua NH-U12S redux был использован стенд на базе платформы AMD AM4 в такой конфигурации:
- процессор: AMD Ryzen 9 3900X (3,8@4,0 ГГц, 1,200 В);
- материнская плата: ASRock B550 PG Velocita;
- видеокарта Gigabyte GeForce RTX 2060 Super WindForce OC 8G;
- память: Kingston Fury Beast KF432C16BBK2/16 (2x8 ГБ, DDR4-3200, 16-18-18-36-74 1Т, 1,35 В);
- SSD накопитель: Adata S511 120GB;
- блок питания: be quiet! Dark Power 12850W;
- контроллер вентилятора: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Испытание систем охлаждения проводилось на открытом стенде в горизонтальной ориентации материнской платы при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора применялся стресс-тест CPUID PowerMAX версии 1.00.1 с инструкциями AVX в течение 10 минут. Минимальная температура измерялась через десять минут простоя системы без нагрузки. На графике отображено максимальное значение температуры всех ядер. Для мониторинга температуры процессора использована программа HWMonitor версии 1.45.0.
Для измерения уровня громкости использован шумомер UNI-T UT352. Все замеры произведены в тихом помещении без лишних источников шума. Шумомер расположен на расстоянии 10 мм от передней части подшипника системы охлаждения, повернутой к пользователю и установленной на материнскую плату. Уровень фонового шума составлял 33 дБ(А).
Эффективность системы охлаждения Noctua NH-U12S redux сравнивалась с двухсекционным воздушным охладителем Noctua NH-D15S с одним стоковым вентилятором. Noctua NH-U12S redux испытывалась как с одним стоковым вентилятором, так и со вторым дополнительным пропеллером из комплекта Noctua NA-FK1 redux, установленным сзади радиатора в направлении на выдув из него.
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению общей эффективности к уровню шума. Для Noctua NH-U12S redux с одним вентилятором на максимальных оборотах уровень шума составил 56 дБ(А), а с двумя — 57 дБ(А). Для Noctua NH-D15S с одним стоковым пропеллером на максимуме уровень шума равен 53 дБ(А). Мы подобрали под этот уровень шума обороты Noctua NH-U12S redux. Для одного вентилятора это получилось 1550 об/мин, а для двух — 1500 об/мин. На условно бесшумном уровне в 40 дБ(А) Noctua NH-D15S с одним стоковым пропеллером выдает 900 об/мин. Ту же скорость, что с одним, что с двумя вентиляторами показывает и Noctua NH-U12S redux. Обе системы охлаждения смогли справиться с выделением тепла процессора в пределах 184–198 Вт. Однако для Noctua NH-U12S redux это оказалось сделать гораздо сложнее, особенно на пониженных оборотах одного вентилятора.
Теперь взглянем на графики температур для каждого уровня шума.
Если кратко подвести итоги испытания, то наглядно видно, что Noctua NH-U12S redux в стоковом варианте уступает Noctua NH-D15S при одинаковом уровне шума на три градуса с высокими оборотами вентилятора и на семь градусов в условно бесшумном режиме. Что и неудивительно, учитывая двукратную разницу в эффективной площади рассеивания тепла радиатором и две лишние тепловые трубки.
Однако установка второго вентилятора кардинально изменяет ситуацию. С ним Noctua NH-U12S redux демонстрирует одинаковые результаты по эффективности охлаждения относительно Noctua NH-D15S при тех же уровнях шума. И даже способна отыграть один градус, если разогнать вентиляторы до наибольших 1700 об/мин.
Выводы
Кулер Noctua NH-U12S redux в очередной раз доказывает, что австрийский бренд не умеет делать «дешево». У них все равно выходит качественно, но слишком дорого. В данном продукте цену в большей степени срезали за счет комплектации. Но этого мало для уверенной конкуренции в данной нише с менее именитыми производителями.
С другой стороны, несмотря на цену, Noctua NH-U12S redux является достаточно хорошей системой охлаждения, где из четырех тепловых трубок и небольшого размера радиатора получили всю возможную эффективность при сохранении относительного акустического комфорта. Он справится в стоке с подавляющим большинством процессоров без проблем. Однако для разгона или тихой работы в максимальной нагрузке сюда необходимо добавить второй пропеллер. Это на треть увеличит общую стоимость комплекта, но позволит системе тягаться на равных с гораздо большими по размерам и цене кулерами.
Из того, что здесь можно считать недостатками, заметим отсутствие в комплекте второго набора креплений для вентилятора. Этакая маркетинговая хитрость, которая должна заставлять отдельно покупать именно набор Noctua NA-FK1 redux, если требуется больше эффективности или тишины в работе.
Noctua NH-U12S redux на самом деле не предназначен для тех, кто любит на всем экономить. Зато он может предложить покупателю хорошую эффективность, качество, компактные размеры и высокую совместимость с другими компонентами системы. И все это в сопровождении шестилетней гарантии от производителя и его знаменитой поддержки, когда в случае появления нового процессорного разъема под кулер можно полностью бесплатно получить новые крепления.
