Установка

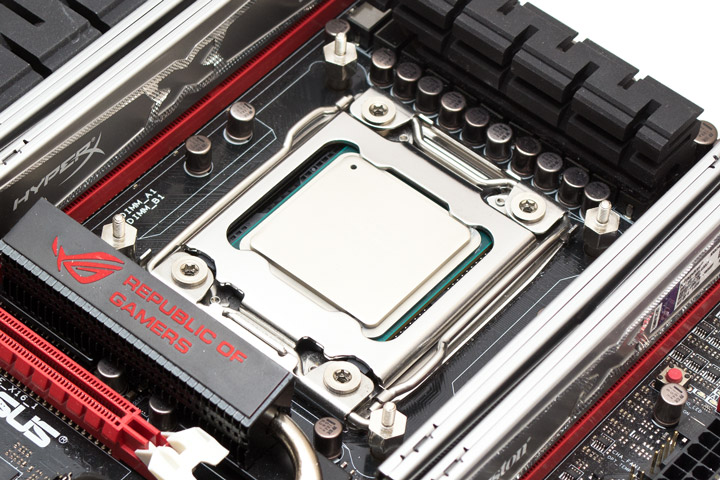

Поскольку тестировать Noctua NH-U12A мы будем на двух разных платформах, то и расскажем про процесс установки на каждую из них. Начнем с монтажа на разъем Intel LGA 2011. Это самый простой вариант. Все что нужно — вкрутить на свое место металлические шпильки.
Затем, с помощью гаек с накатанной головкой, прикрутить крепежные лапы в нужной ориентации.

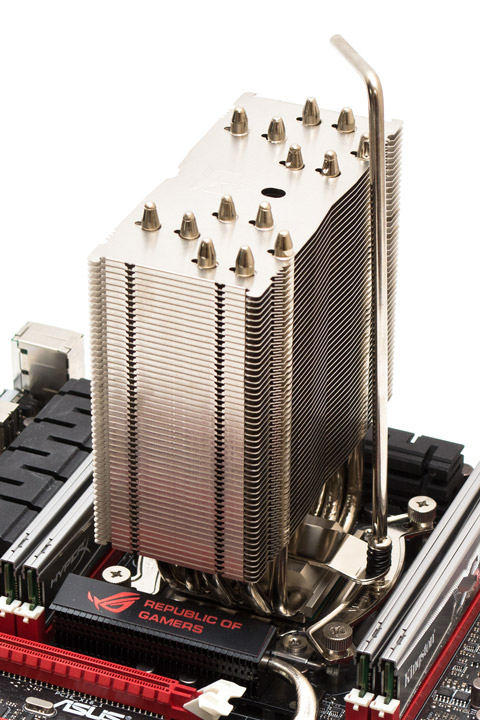

Далее требуется нанести термопасту, поставить радиатор и прикрутить два его винта с помощью комплектной отвертки.

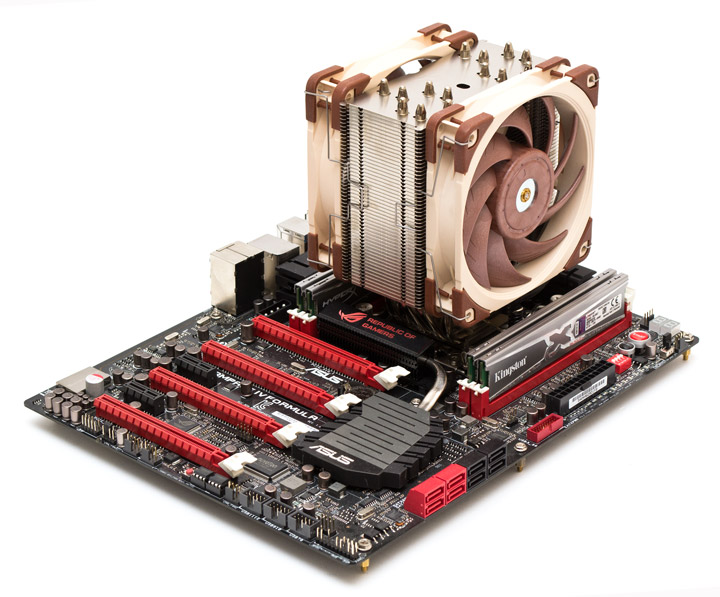

В финале остается одеть на свое место и подключить к питанию вентиляторы.

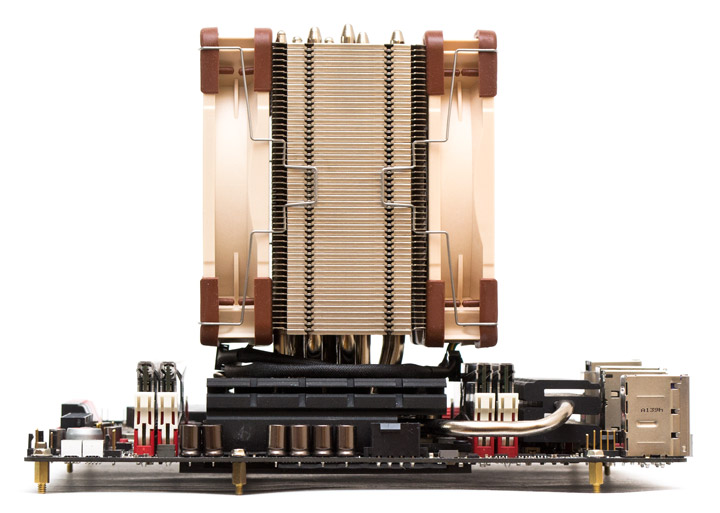

Первому слоту PCI кулер никак не мешает.

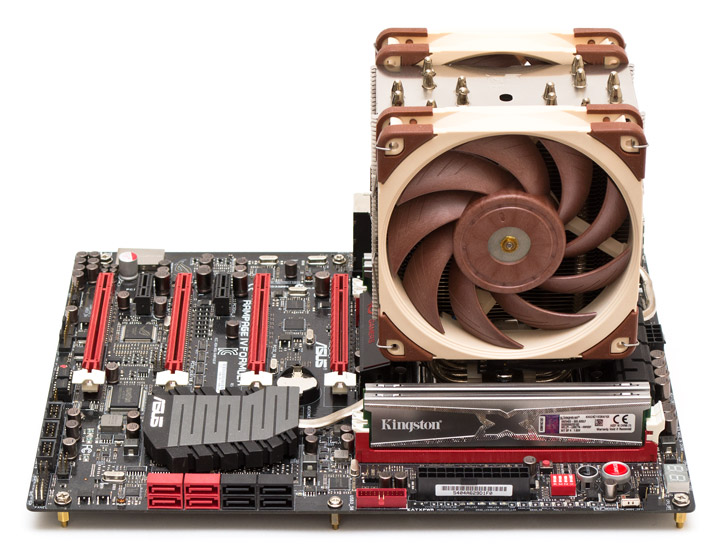

С передней памятью кулер не конфликтует, но накрывает задние слоты памяти дополнительным вентилятором. Допустимая высота ОЗУ в этом случае составляет до 42 мм.

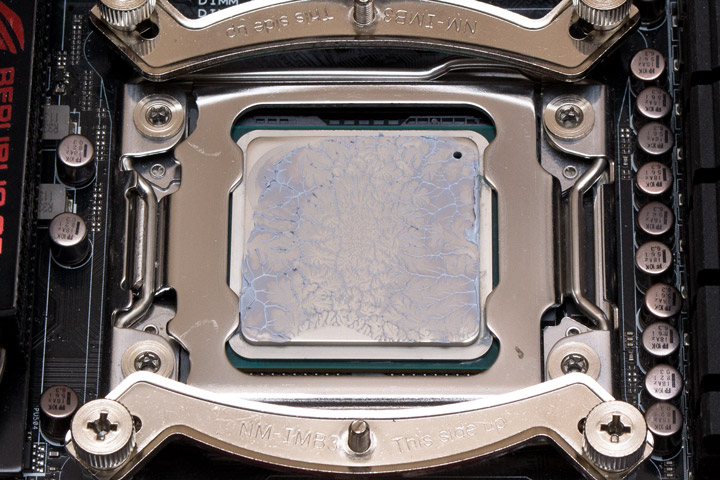

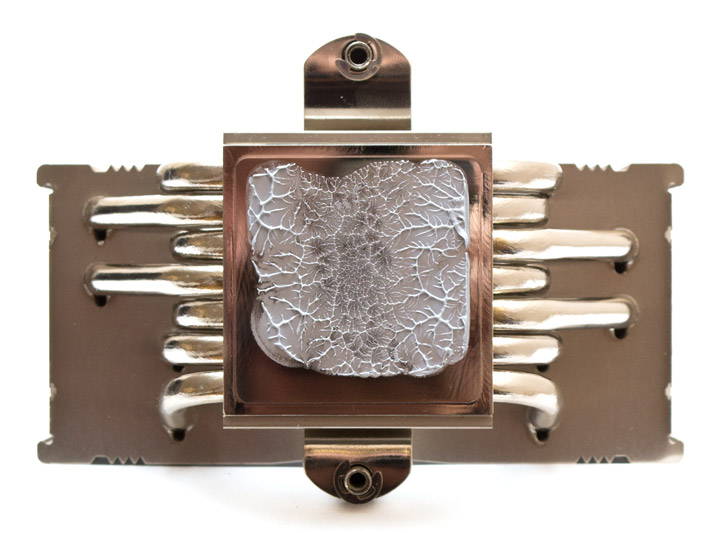

Отпечаток в целом получился неплохим. Задний левый уголок то ли подошвы кулера, то ли крышки процессора смазан из-за слабого контакта, зато есть четко выраженная зона прижима в центральной части. Кроме того, седьмая тепловая трубка оказывается за пределами крышки процессора, то есть передача тепла на нее осуществляется весьма опосредованно.

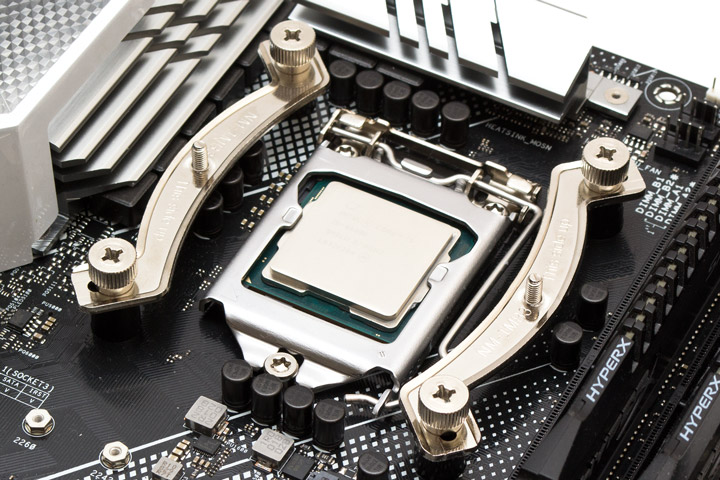

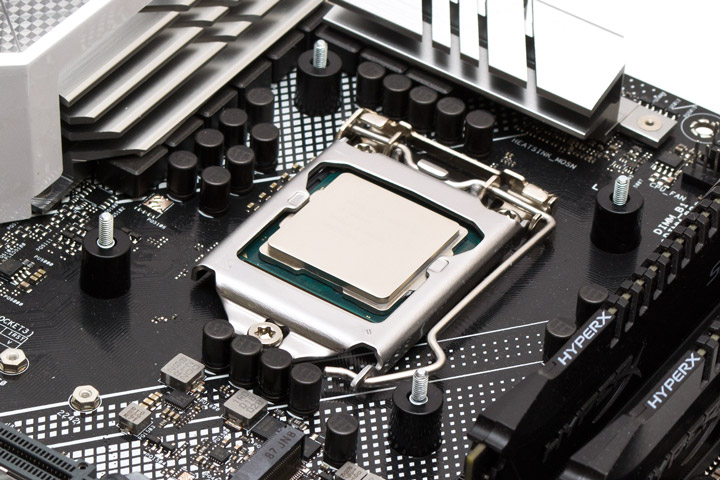

Теперь рассмотрим процесс монтажа кулера на сокете Intel LGA 1151. Для начала вставляет с обратной стороны платы усилительную пластину и одеваем на нее, уже с фронтальной стороны, черные пластиковые подставки.
Затем прикручиваем крепежные лапы винтами с накатанной головкой.

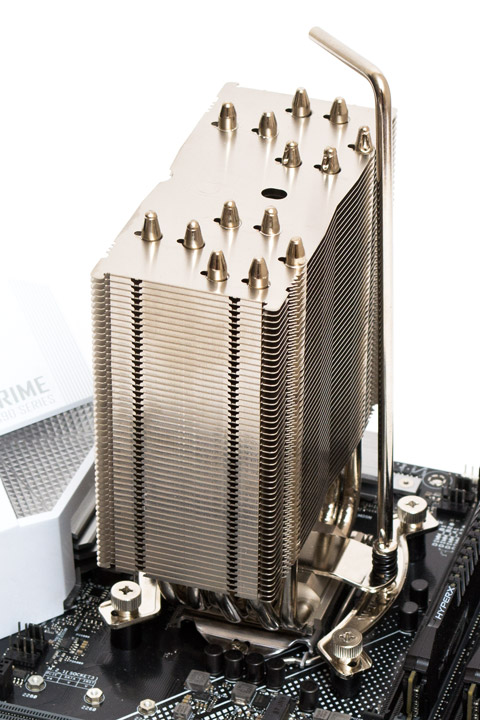

Наносим термоинтерфейс и ставим на место радиатор, прикручивая два подпружиненных винта. В этом, как всегда, поможет комплектная крестовая отвертка.

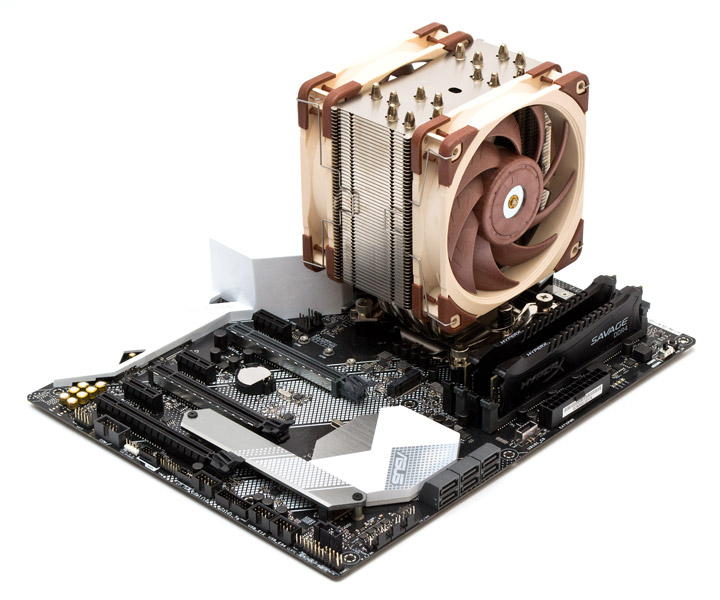

Осталось лишь прицепить вентиляторы и подключить их к питанию.
Разъемам PCI кулер никак не мешает.

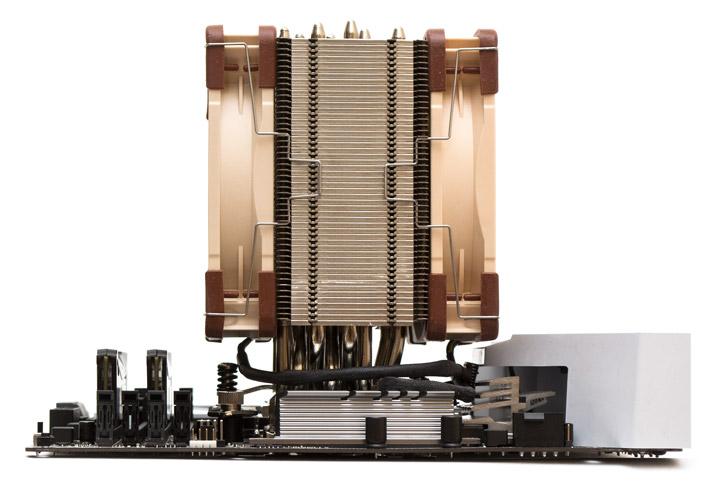

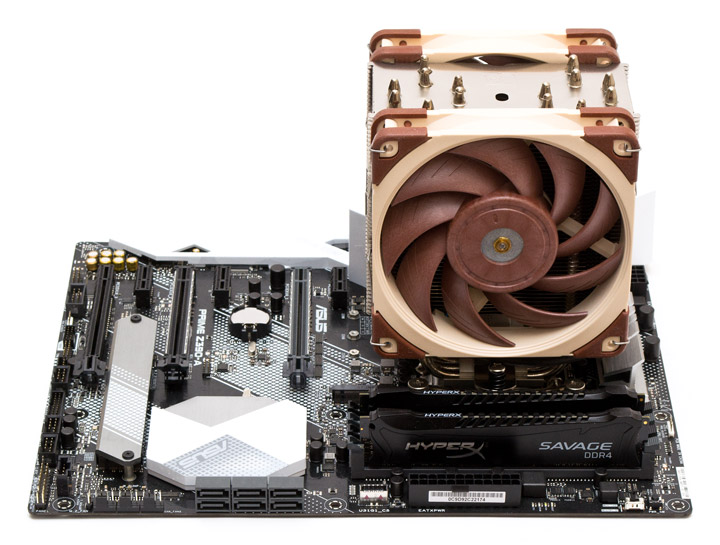

Со слотами оперативной памяти тоже нет никаких конфликтов.

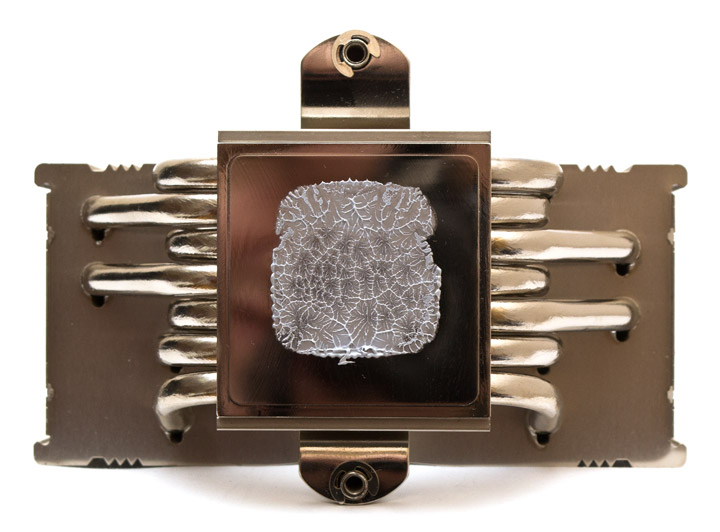

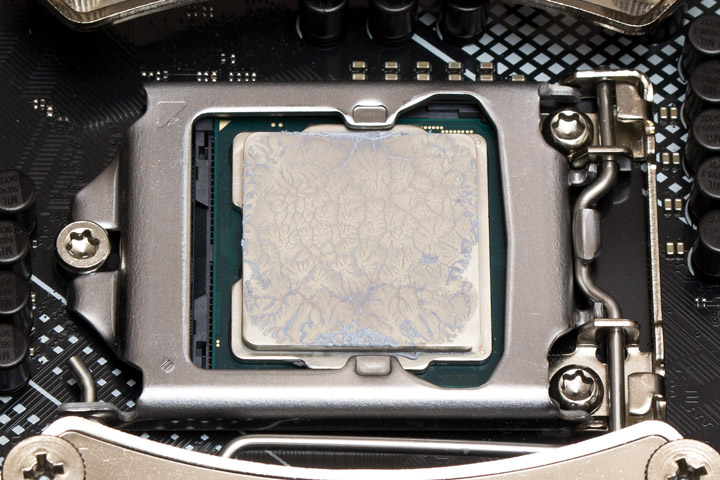

Отпечаток маленькой крышки процессора потерялся на фоне огромной подошвы кулера. Но по нему видно, что прижим сильный, полноценный и равномерный. Так же видно, что в прямой передаче тепла участвуют лишь четыре тепловые трубки. Остальные три вынуждены подбирать остатки тепла по краям сплошного основания и их участие в охлаждении лишь частичное.
Технические характеристики
Эффективность отвода тепла кулером Noctua NH-U12A сравнивалась с лучшим охлаждением в ассортименте компании — Noctua NH-D15S, и с одним из лидеров бюджетного сегмента — кулером Aardwolf Performa 10X.
| Техническая характеристика | Noctua NH-U12A | Noctua NH-D15S | Aardwolf Performa 10X (APF-10XPFM-120) |
|---|---|---|---|
| Страница продукта | noctua.at | noctua.at | performa.cool |
| Совместимость с процессорными разъемами | Intel LGA115x, 2011, 2066 AMD AM4, AM3(+), AM2(+), FM1, FM2(+) |
Intel LGA 115x, 2011, 2066 AMD AM4 AM2(+), AM3(+), FM1, FM2(+) |
Intel LGA 775, 115x, 1366, 2011, 2066 AMD AM2(+), AM3(+), AM4, FM1, FM2 |
| Размеры радиатора (ДхШхВ), мм | 125х58х158 | 150х135х160 | 131x74x151 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25 | 150х140х25 | 120х120х25 |
| Материал радиатора и конструкция | Вертикальный радиатор из алюминиевых пластин, нанизанных на 7 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют сплошное медное основание. Вся конструкция никелирована, соединения пропаяны | Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием |
| Вес радиатора, г | 760 | 980 | 579 |
| Количество пластин радиатора, шт. | 50 | 45 / 45 | 46 |
| Толщина пластин, мм | 0,5 | 0,5 | 0,4 |
| Межреберное расстояние, мм | 2 | 2 | 2 |
| Расчетная площадь радиатора, см² | ~ 7250 | ~12660 | ~ 6834 |
| Модель вентилятора | 2 x Noctua NF-A12x25 PWM | 1 x Noctua NF-A15 PWM | 1 х Aardwolf AF12025H12M-2433 |
| Скорость вращения вентилятора, об/мин | 450 ~ 2000 с ШИМ | 450 ~ 1500 с ШИМ | 1000 ~ 2000 с ШИМ |
| Воздушный поток, м³/ч | 102,1 (84,5 с L.N.A.) | 140,2 | 76 |
| Уровень шума вентилятора, дБ (А) | 22,6 (18,8 с L.N.A.) | 24,6 | 16 ~ 35 |
| Статическое давление, мм воды | 2,34 (1,65 с L.N.A.) | – | 3,91 |
| Количество и тип подшипника вентилятора | SSO2 (Гидродинамический подшипник с магнитной стабилизацией) | SSO2 (Гидродинамический подшипник с магнитной стабилизацией) | Long Life Bearing (улучшенная втулка скольжения) |
| Время наработки на отказ вентилятора, час | 150000 | 150000 | – |
| Номинальное напряжение вентилятора, В | 12 | 12 | 12 |
| Сила тока вентилятора, А | 0,14 | 0,13 | 0,18 |
| Пиковое энергопотребление вентилятора, Вт | 1,68 | 1,56 | 2,16 |
| Дополнительные особенности | Два понижающих максимальные обороты переходника | Понижающий максимальные обороты переходник | – |
| Средняя стоимость, $ | ~100 | ~100 | ~30 |
Тестовый стенд
Для тестирования эффективности кулера Noctua NH-U12A было использовано два стенда с процессорами Intel Core i7-4960X и Intel Core i5-9600K. Два варианта тестов были нужны, чтобы сравнить эффективность кулеров на процессорных крышках разного размера. Стенды были собраны в следующих конфигурациях:
Стенд №1 — Intel LGA 2011:
- процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентиляторов: Noctua NA-FC1;
- термопаста: Noctua NT-H2;
дополнительный вентилятор: 1 х Noctua NF-A15 PWM, 1500 об/мин; - альтернативные вентиляторы: 2 x Noctua NF-A12x25 PWM.
Стенд №2 — Intel LGA 1151:
- процессор: Intel Core i5-9600K (3,7@4,6 ГГц, 1,270 В);
- материнская плата: ASUS Prime Z390-A (Intel Z390);
- память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
- системный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентиляторов: Noctua NA-FC1;
- термопаста: Noctua NT-H2;
дополнительный вентилятор: 1 х Noctua NF-A15 PWM, 1500 об/мин; - альтернативные вентиляторы: 2 x Noctua NF-A12x25 PWM.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре помещения в 25 градусов Цельсия для стенда №1, и 22 градуса Цельсия для стенда №2. Для прогрева центрального процессора использовался LinX 0.7.3 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp GT 3.70.
Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Мы решили сопоставить кулеры между собой в разных режимах работы вентиляторов и даже с разным набором пропеллеров. Первый режим — условно бесшумный, когда скорости вращения крыльчаток подбирались под уровень шума в 40 дБ (А). Второй режим максимальной производительности, где вентиляторы были разогнаны на полную и затем измерен получившийся уровень шума.
Noctua NH-U12A был испытан с одним и с двумя стоковыми вентиляторам, в бесшумном режиме и на полном ходу. Noctua NH-D15S был опробован в обеих режимах с одним стоковым вентилятором, затем с дополнительным пропеллером NF-A15 PWM, а в финале — с двумя 120-мм NF-A12x25 PWM. Performa 10X смогла пройти тепловой тест лишь на максимальной скорости своего стокового вентилятора, после чего она была опробована в тихом и скоростном режиме с двумя вентиляторами NF-A12x25 PWM. Получившиеся результаты по шуму можно увидеть на графике ниже. Их нужно учитывать, когда мы будем сравнивать между собой результаты по температуре.
Посмотрим на график температур на стенде №1. Процессор Intel Core i7-4960X с большой крышкой и тепловым пакетом в разгоне в 150 ватт. Безусловным лидером в скоростном режиме и двумя вентиляторами здесь стал новичок Noctua NH-U12A с показателем в 80 градусов. На втором месте NH-D15S — 82 градуса, что с двумя родными, что со 120-мм вентиляторами NF-A12x25, тут мы явно уперлись в возможности радиатора. Третье место снова занял NH-U12A с одним родным вентилятором на максимуме. Четвертое место поделили NH-D15S с одним родным вентилятором на максимуме и Performa 10X c двумя NF-A12x25. И, наконец, последнее место с 91 градусом за Performa 10X со стоковым пропеллером на максимуме. В режиме бесшумного охлаждения ситуация изменилась. Лучше всего процессор ощущает себя под NH-D15S с любой конфигурацией вентиляторов — 87 градусов. Второе место за NH-U12A с двумя родными вентиляторами на пониженной скорости — 89 градусов. И последнее снова за Performa 10X с двумя NF-A12x25 на пониженной скорости.
Теперь посмотрим, что происходит с графиком температур на стенде №2. Процессор Intel Core i5-9600K с маленькой крышкой и тепловым пакетом в 160 ватт в разгоне. Здесь все кулера не могут в полной мере задействовать свои тепловые трубки и на первый план выходит качество изготовления подошвы кулера и соединения деталей между собой. Noctua NH-U12A в данном случае показывает одинаковый результат с NH-D15S при использовании двух вентиляторов NF-A12x25. Если ограничиться одним вентилятором, разница составляет всего один градус на высокой скорости, но уже целых три на низкой. Приблизительно такая же картина наблюдается у NH-D15S. Что же до Performa 10X, то она хоть и уступает суперкулерам три градуса на разных скоростях с двумя вентиляторами, но в целом держится молодцом, особенно учитывая разницу в стоимости.
Выводы
Что мы имеем в итоге? Перед нами Noctua NH-U12A, новый суперкулер, который предлагает высочайшую производительность в компактных габаритах. Он обладает высоким уровнем совместимости с оперативной памятью, платами расширения и может быть установлен в относительно небольшие корпуса. По совокупности параметров он лучше, чем NH-D15S, хотя последний и демонстрирует незначительное преимущество перед NH-U12A в тихих режимах работы на крупных процессорах.
Остальные преимущества Noctua NH-U12A уже хорошо известны всем постоянным клиентам компании — высокое качество изготовления, тихие вентиляторы, премиальный комплект поставки, простая система крепления, шестилетняя гарантии и поддержка по вопросам совместимости. Каких-либо недостатков мне в данном продукте обнаружить не удалось. Даже по своей стоимости он не выделяется ни на фоне аналогичных кулеров в ассортименте компании, ни среди ближайших конкурентов.
Noctua NH-U12A может быть рекомендован к приобретению как энтузиастам разгона процессоров, так и просто любителям тишины, как лучшее воздушное охлаждение в своем классе.
