Обзор системы жидкостного охлаждения MSI MPG CoreLiquid K360

Развитие систем жидкостного охлаждения процессора типа AIO (все-в-одном) уже почти 10 лет упирается в патентную политику компании Asetek. Кто-то соглашается с ней и легально использует продукцию этой фирмы в своих решениях (либо модифицирует её), другие в обход патента пытаются разместить помпу в радиаторе или повесить на шланги, третьи игнорируют право интеллектуальной собственности и просто создают свои «копии», сталкиваясь потом с судебными исками. И не то, чтобы пользователи от этого сильно страдают, но индустрия топчется на месте еще дольше, чем в ситуации с технологией тепловых трубок.

MSI — компания солидная и уважаемая, потому они, создавая свои продукты в сфере жидкостного охлаждения, работают с Asetek напрямую. Одним из результатов сотрудничества с ними стала система MSI MPG CoreLiquid K360, о которой я расскажу в данном обзоре. Слегка забегая наперед, отмечу, что в целом получилось весьма недурно — оригинально, прохладно, тихо и, в чем-то, даже удобно.

MSI MPG CoreLiquid K360

Характеристики

Техническая характеристика MSI MPG CoreLiquid K360
Страница продукта MPG CoreLiquid K360
Совместимость с процессорными разъемами Intel LGA1150/1151/1155/1156/1200/1366/2011/2011-3/2066
AMD TR4/sTRX4/SP3/AM4/FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2
Размеры радиатора (ДхШхВ), мм 394х120х27
Размеры вентилятора (ДхШхВ), мм 120х120х25
Материал радиатора и конструкция Алюминиевый трехсекционный водяной радиатор с ребрами ленточного типа
Количество пластин на дюйм, FPI 18
Размер водоблока, (ДхШхВ), мм 95х94х84
Материал водоблока Пластмассовый корпус с медным основанием
Скорость помпы при 12 В, об/мин 2000 — 2800 (c ШИМ)
Пиковое энергопотребление помпы, Вт: 4
Время наработки на отказ помпы, час 50 000
Уровень шума помпы, дБ (А) 20
Модель вентилятора 3 x MSI Torx Fan 4.0 (PLA12025B12H)
Скорость вращения вентилятора, об/мин 0 ~ 2500 с ШИМ
Воздушный поток, м³/ч 131,5
Уровень шума вентилятора, дБ (А) 39,9
Статическое давление, мм воды 4,29
Количество и тип подшипника вентилятора Double ball bearing (двухрядный шарикоподшипник качения)
Время наработки на отказ вентилятора, час 100 000
Номинальное напряжение вентилятора, В 12
Сила тока вентилятора, А 0,28
Пиковое энергопотребление вентилятора, Вт 3,36
Дополнительные особенности 2,4" жидкокристаллический дисплей на водоблоке, ARGB подсветка вентиляторов, программное обеспечение для управления системой охлаждения, мини-вентилятор над помпой для охлаждения силовых цепей питания возле процессорного разъема
Средняя стоимость 8799 грн

Упаковка и комплект поставки

Упаковки всех систем жидкостного охлаждения на базе решений от Asetek отличаются исключительно обложкой. Так вышло и в данном случае. Изображения продукта и вся основная информация о нем присутствует на боковинах коробки.

MSI MPG CoreLiquid K360MSI MPG CoreLiquid K360

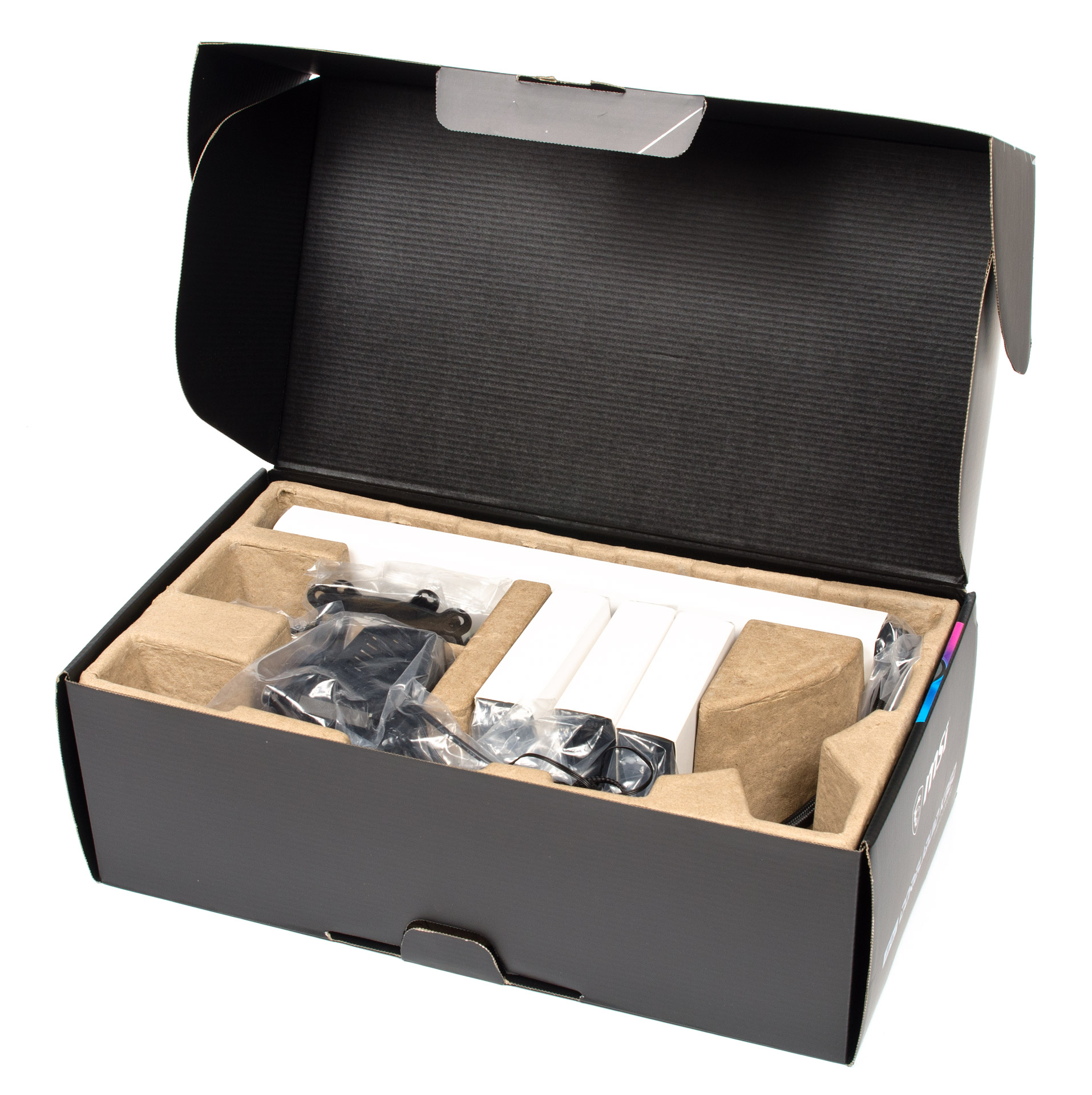

Внутри скрывается привычный фигурный картонный лоток, предназначенный для впитывания жидкости в случае протечки. В нем хранятся все детали, завернутые в полиэтиленовые пакеты.

MSI MPG CoreLiquid K360

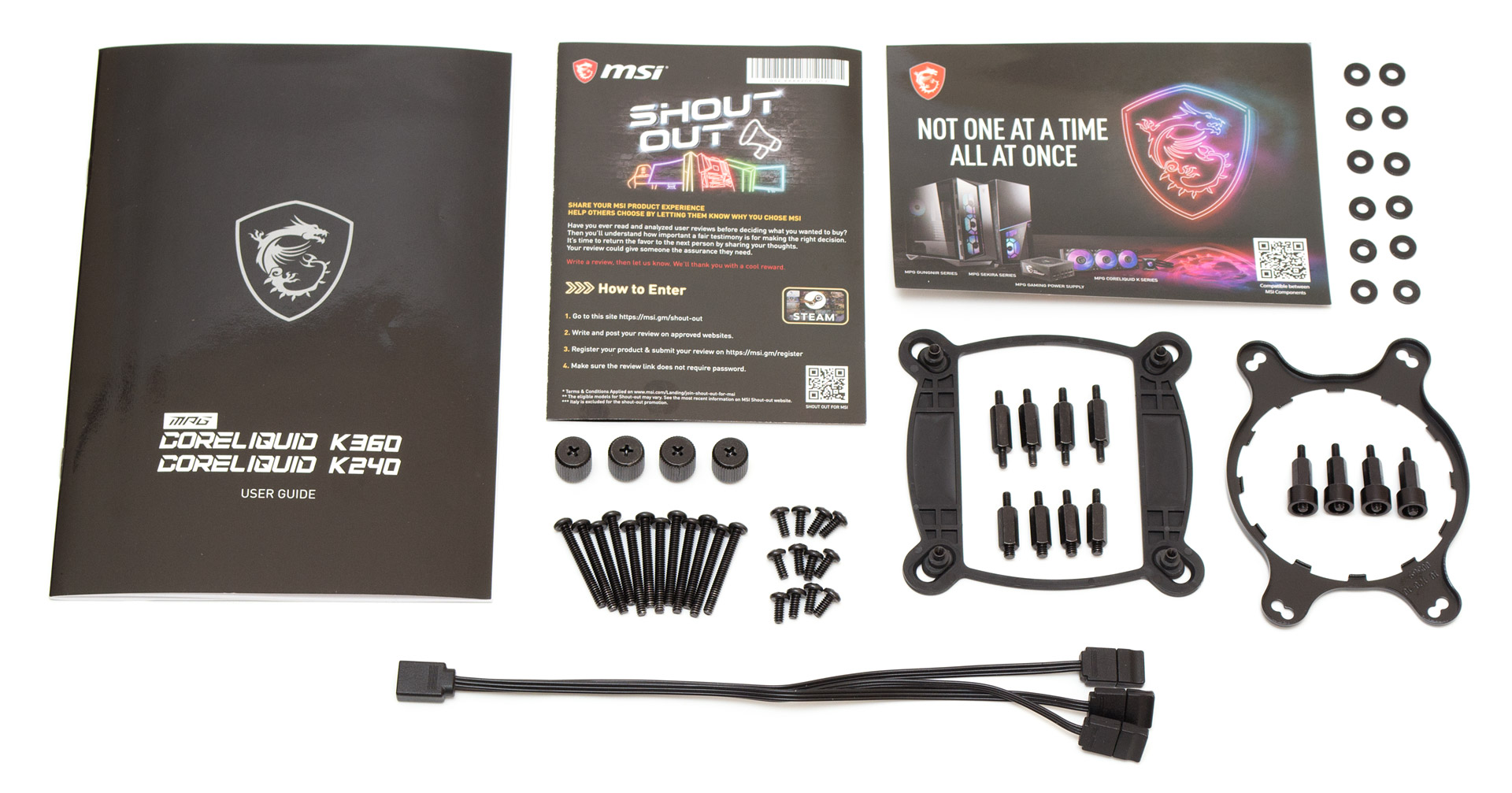

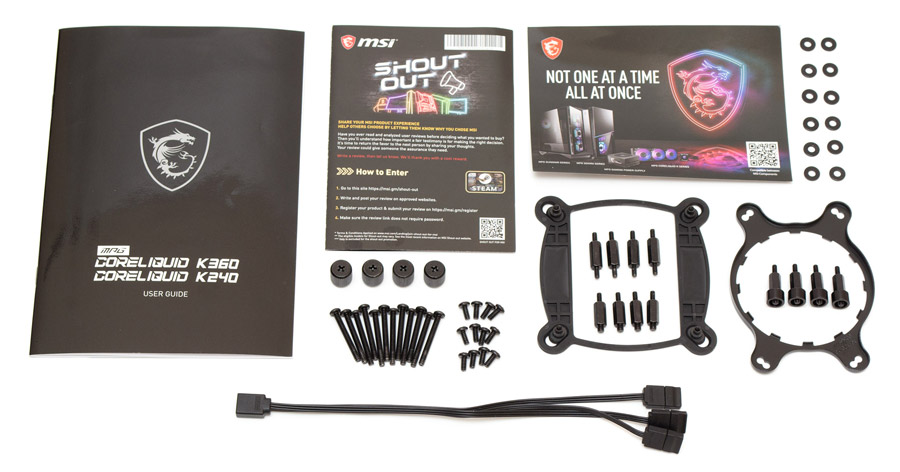

В комплект поставки кроме радиатора и трех вентиляторов, входит:

  • инструкция по монтажу и два вкладыша с призывами обозревать продукцию MSI и собирать систему полностью из их компонентов;
  • 12 металлических прокладок под винты;
  • четыре гайки с накатанной головкой и насечкой под крестовую отвертку;
  • 12 длинных винтов для монтажа вентиляторов;
  • 12 коротких винтов для монтажа радиатора в корпус;
  • пластиковая крепежная пластина для сокетов Intel LGA 115x, 1366;
  • четыре винтовые стойки для сокетов Intel LGA 115x, 1366;
  • четыре винтовые стойки для сокетов Intel LGA 2011;
  • крепежная рамка для сокетов AMD AM4 и AM3;
  • четыре винтовые стойки с шайбой снизу для сокетов AMD AM4, AM3 и TR4;
  • ARGB-разветвитель подсветки вентиляторов с одного разъема +5VDG на три.

MSI MPG CoreLiquid K360

Внешний вид

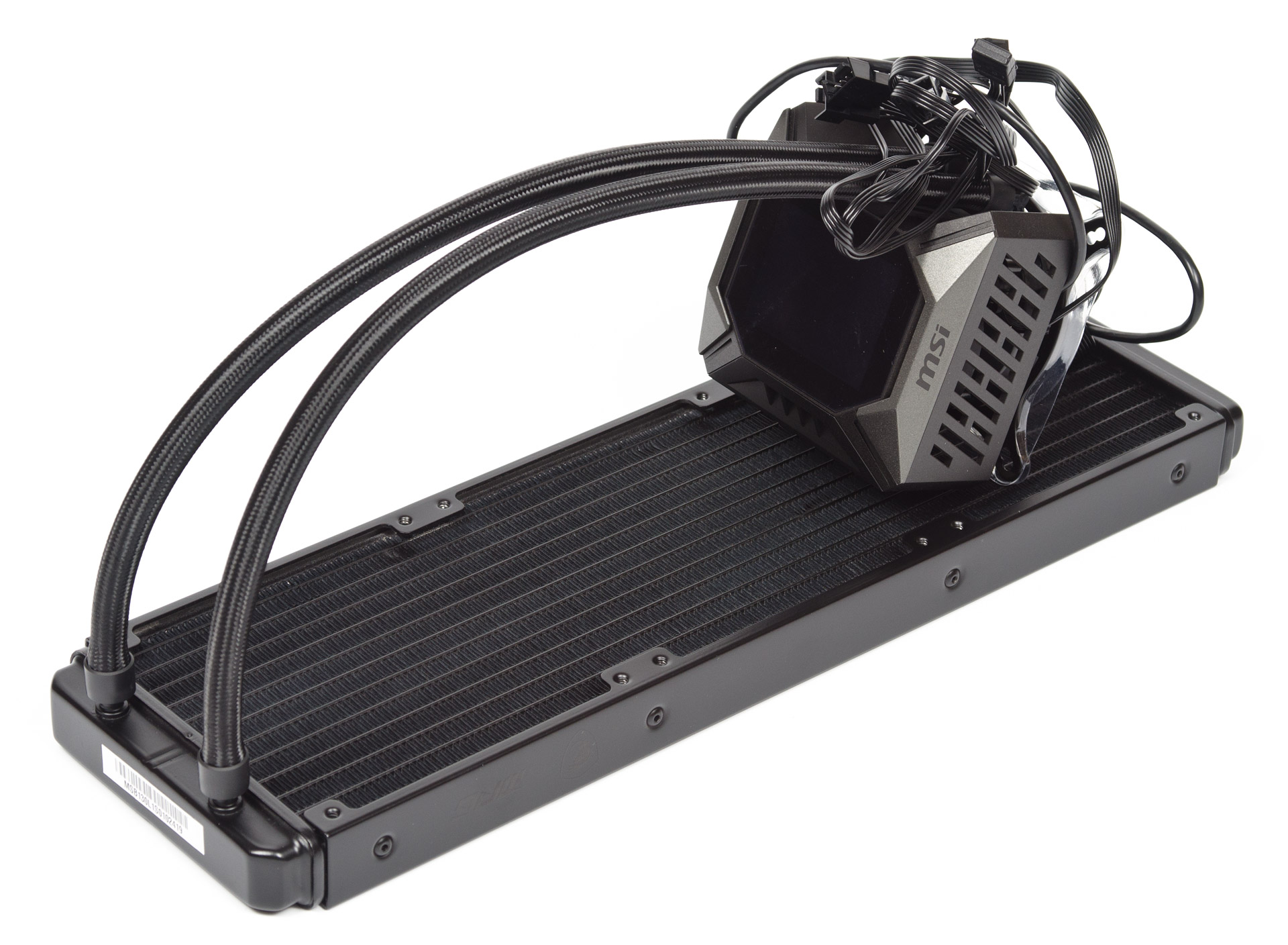

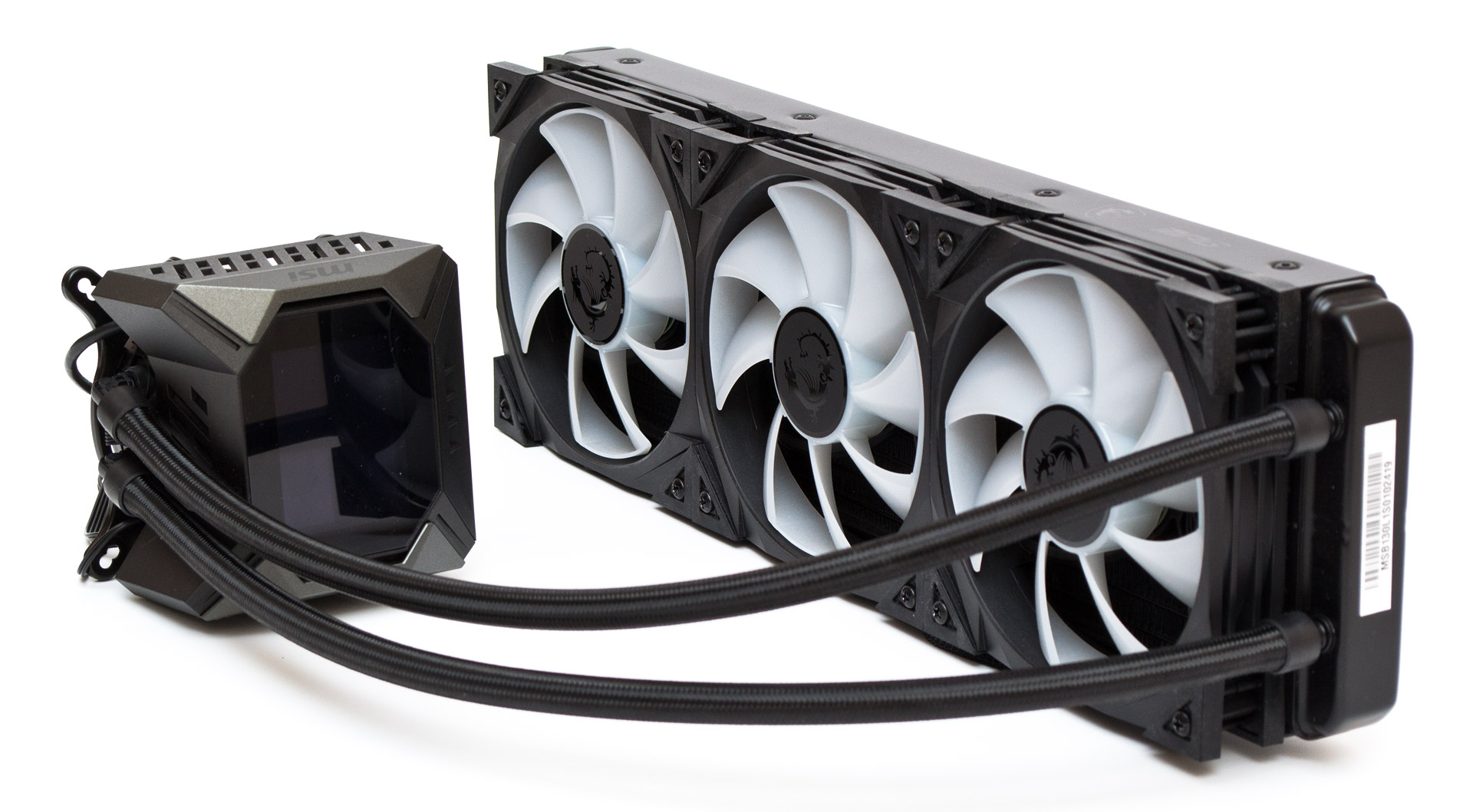

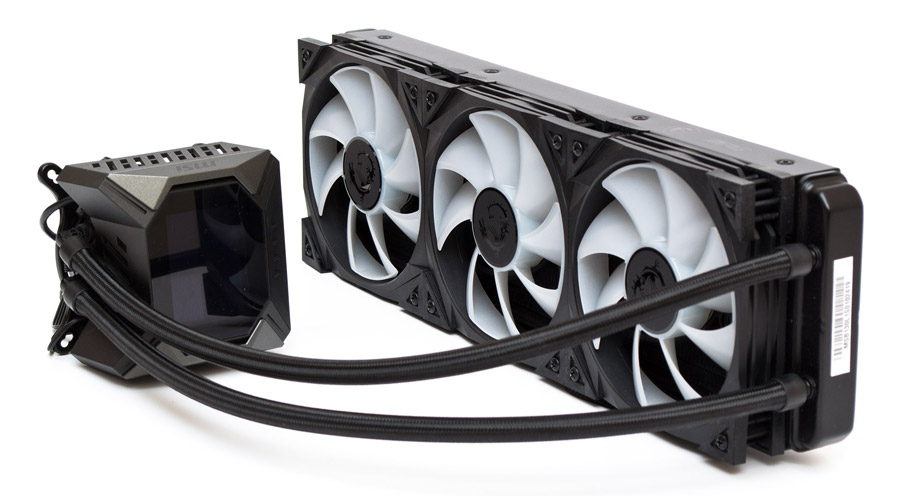

От своих «аналогов» система СЖО MSI MPG CoreLiquid K360 отличается лишь массивным водоблоком, из которого выходит множество спутанных проводов. С радиатором его соединяют гибкие шланги в черной нейлоновой оплетке, длиной 400 мм и внешним диаметром 10 мм.

MSI MPG CoreLiquid K360

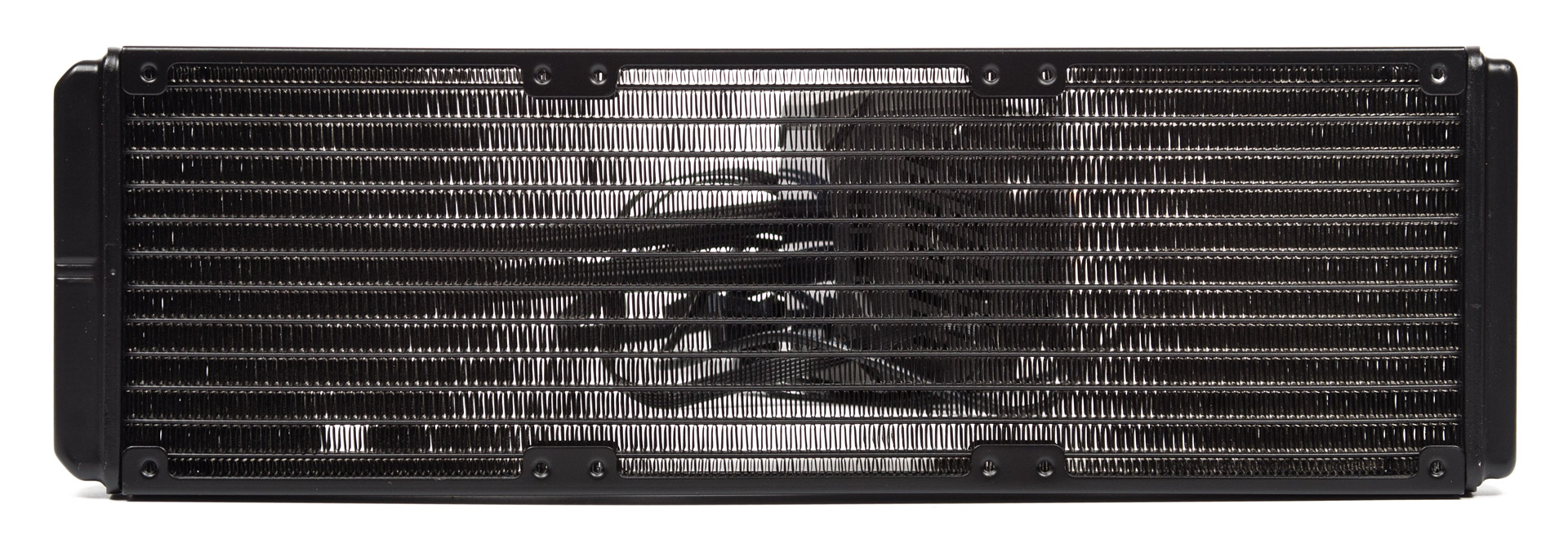

Стандартный трехсекционный радиатор имеет габариты 394х120х27 мм. В боковых ламелях есть три набора крепежных отверстий для 120-мм вентиляторов, расположенных без зазора. Ребра ленточного типа изготовлены с плотностью расположения в 18 FPI (пластин на дюйм). Между ребрами проходят 12 каналов, через которые прокачивается хладагент.

MSI MPG CoreLiquid K360

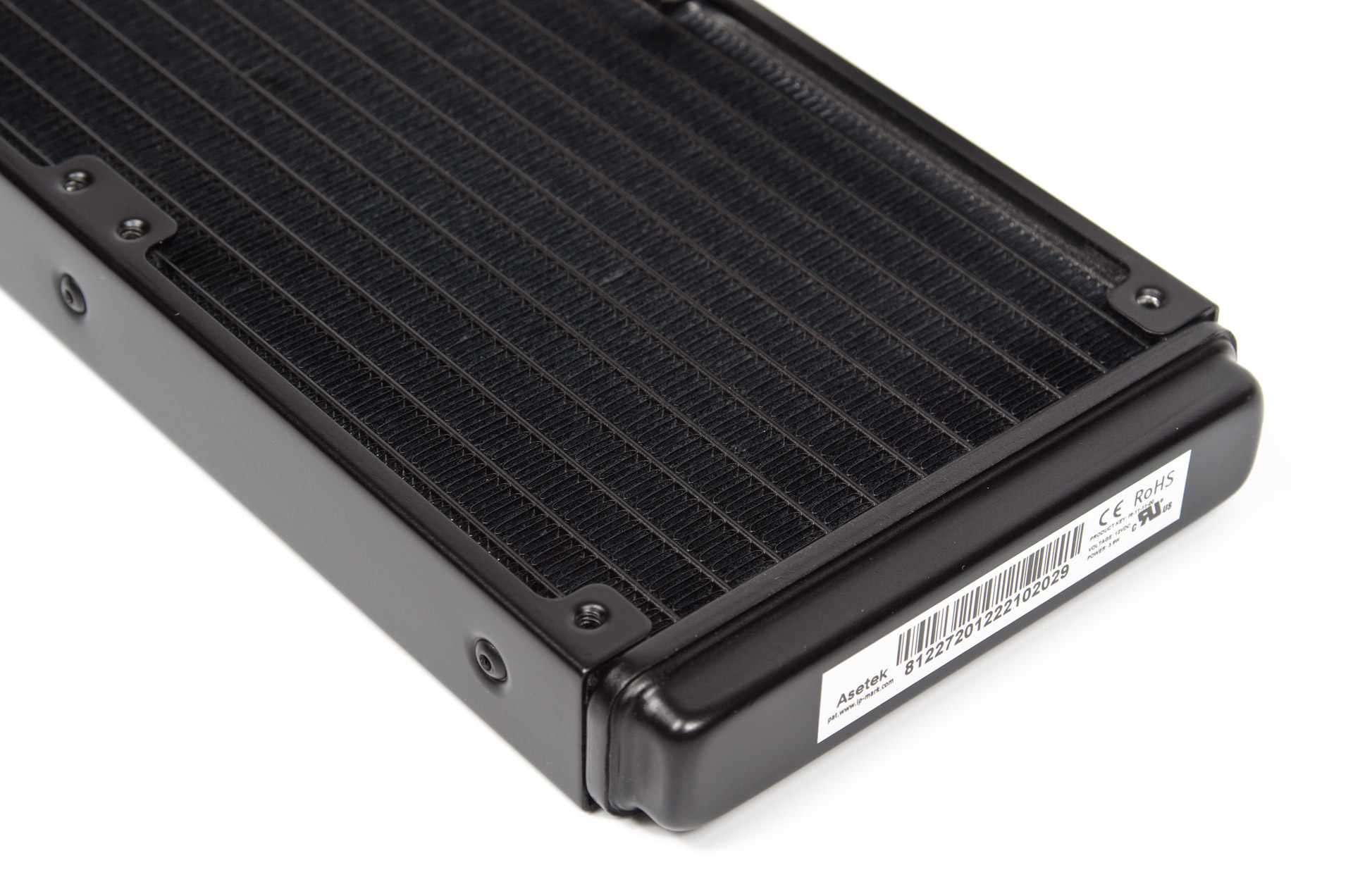

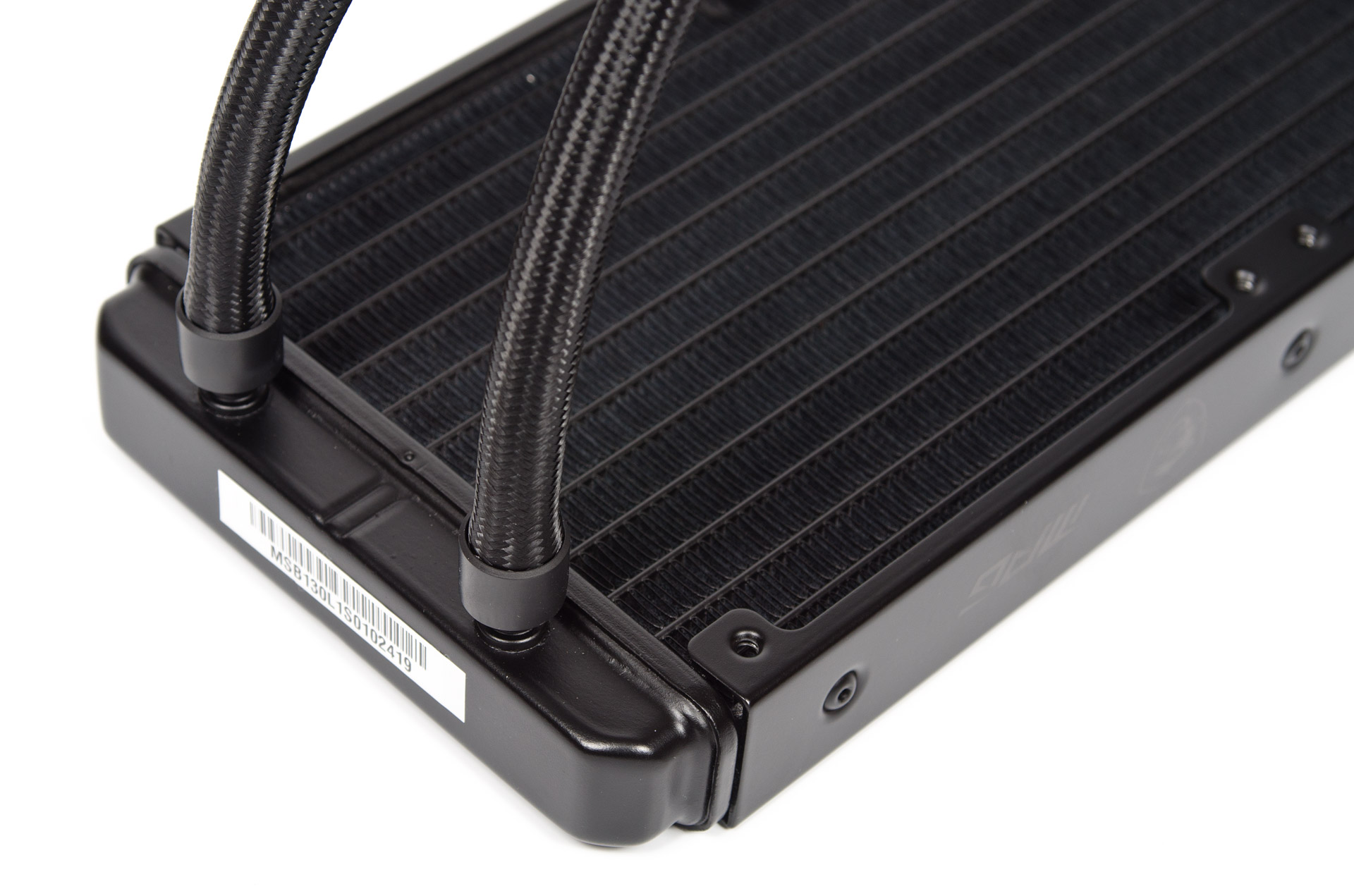

Трубки неподвижно соединены с резиновыми фитингами радиатора. Толщина коллектора со стороны шлангов равна 19 мм. Здесь же наклеен серийный номер изделия.

MSI MPG CoreLiquid K360

Коллектор с противоположной стороны имеет толщину 14 мм. И здесь тоже есть наклейка со штрихкодом.

MSI MPG CoreLiquid K360

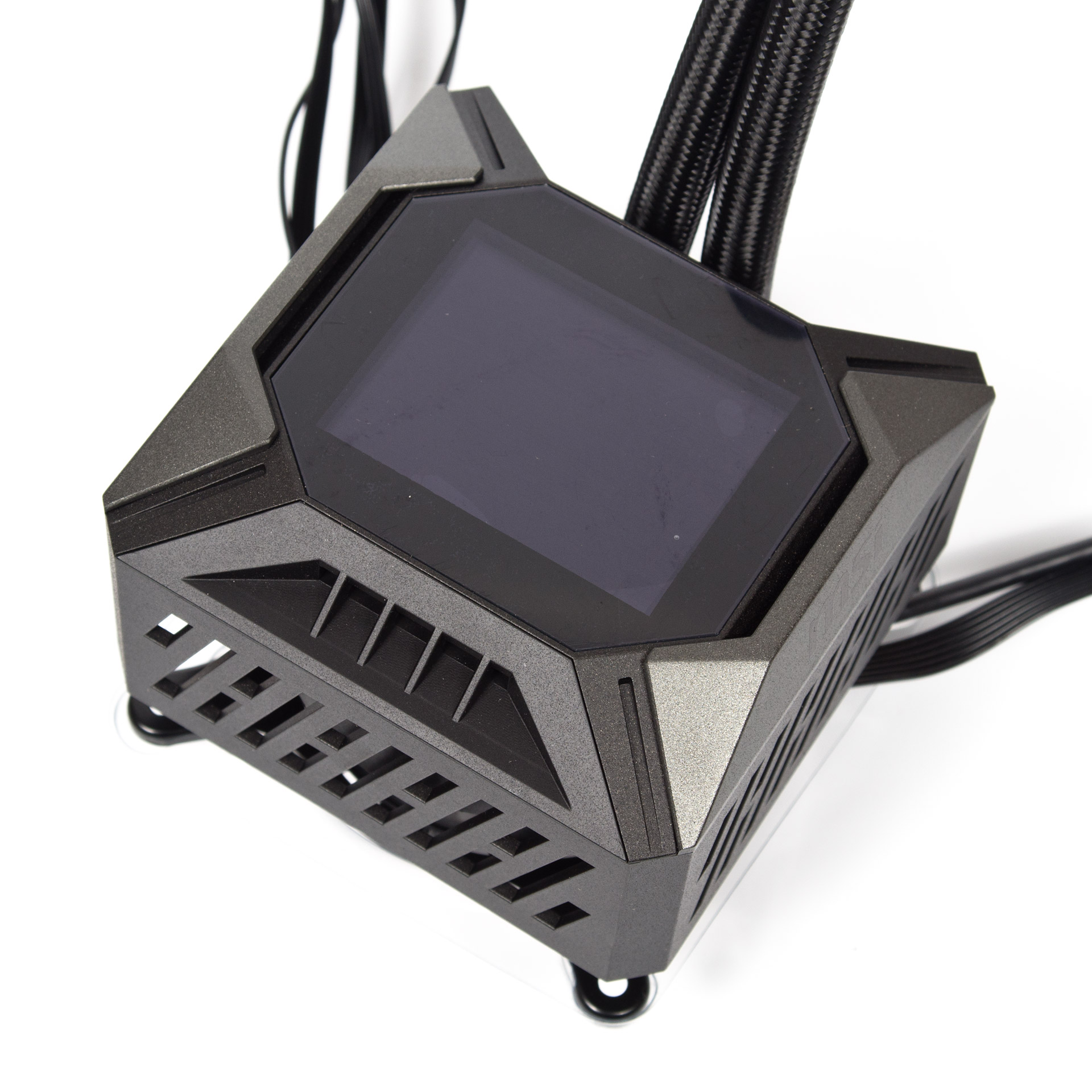

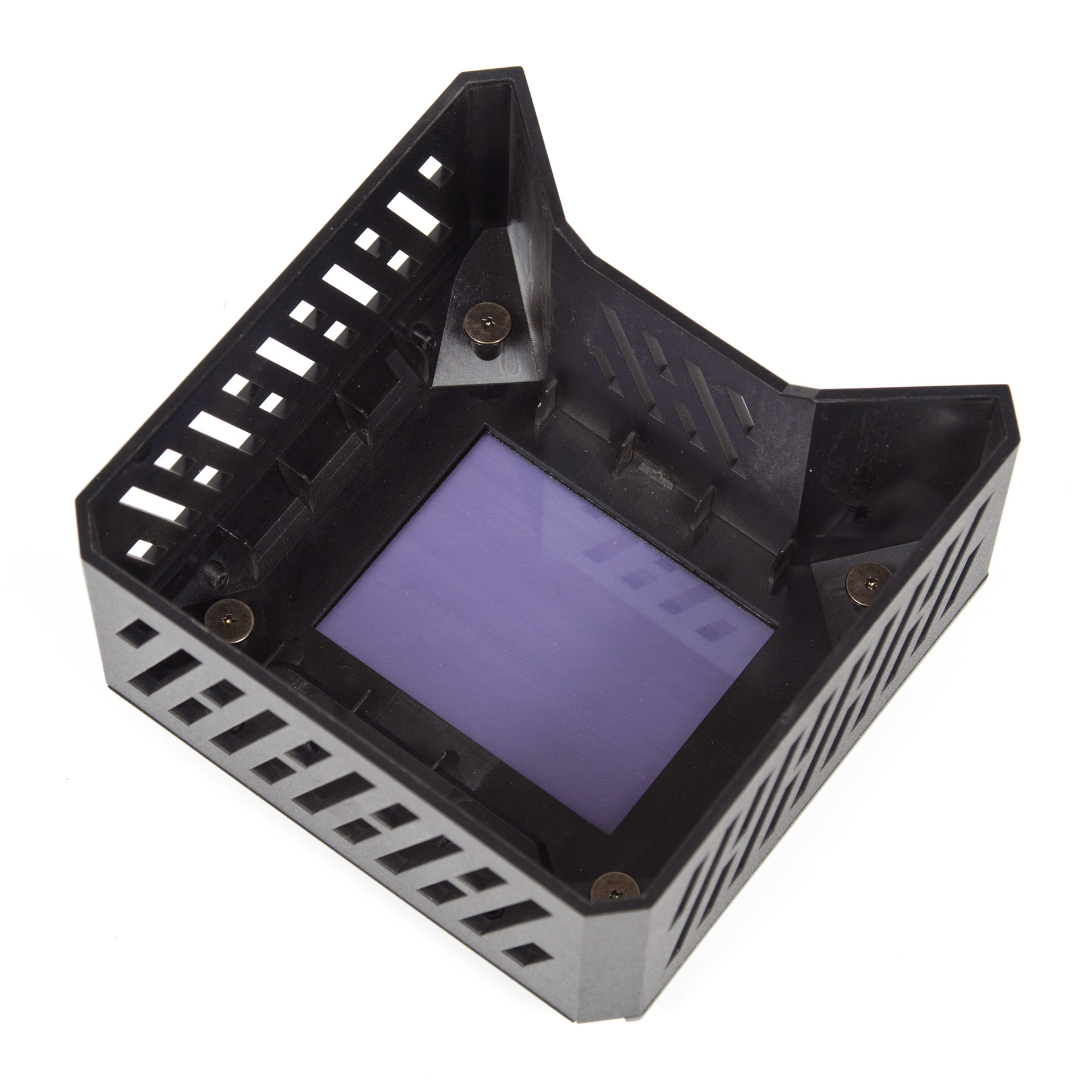

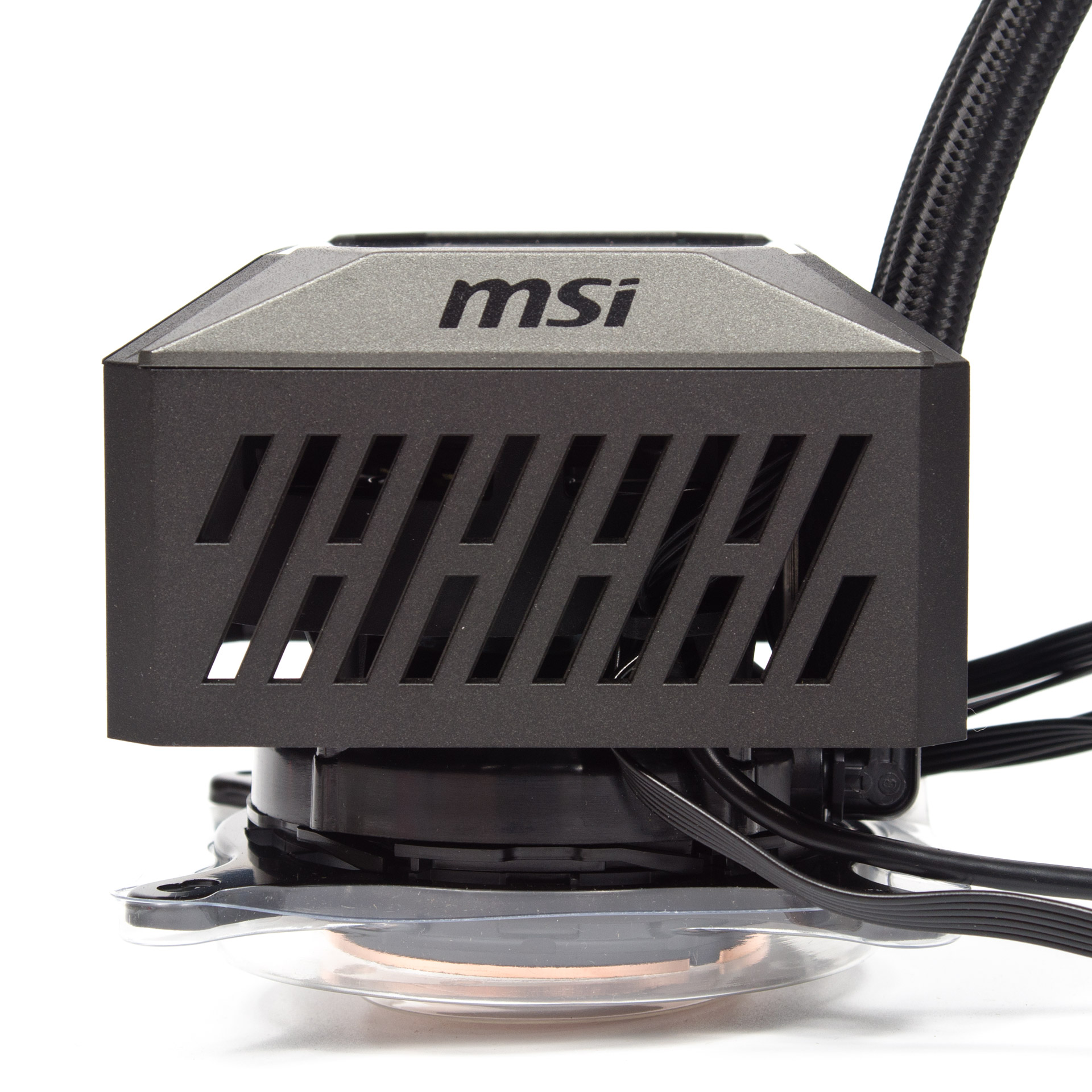

В отличии от радиатора, водоблок сделан более оригинально. Под ребристой съемной пластиковой крышкой с вентиляционными отверстиями по бокам скрывается цветной жидкокристаллический дисплей размером 50х37 мм.

MSI MPG CoreLiquid K360

Высота водоблока составляет внушительные 84 мм.

MSI MPG CoreLiquid K360

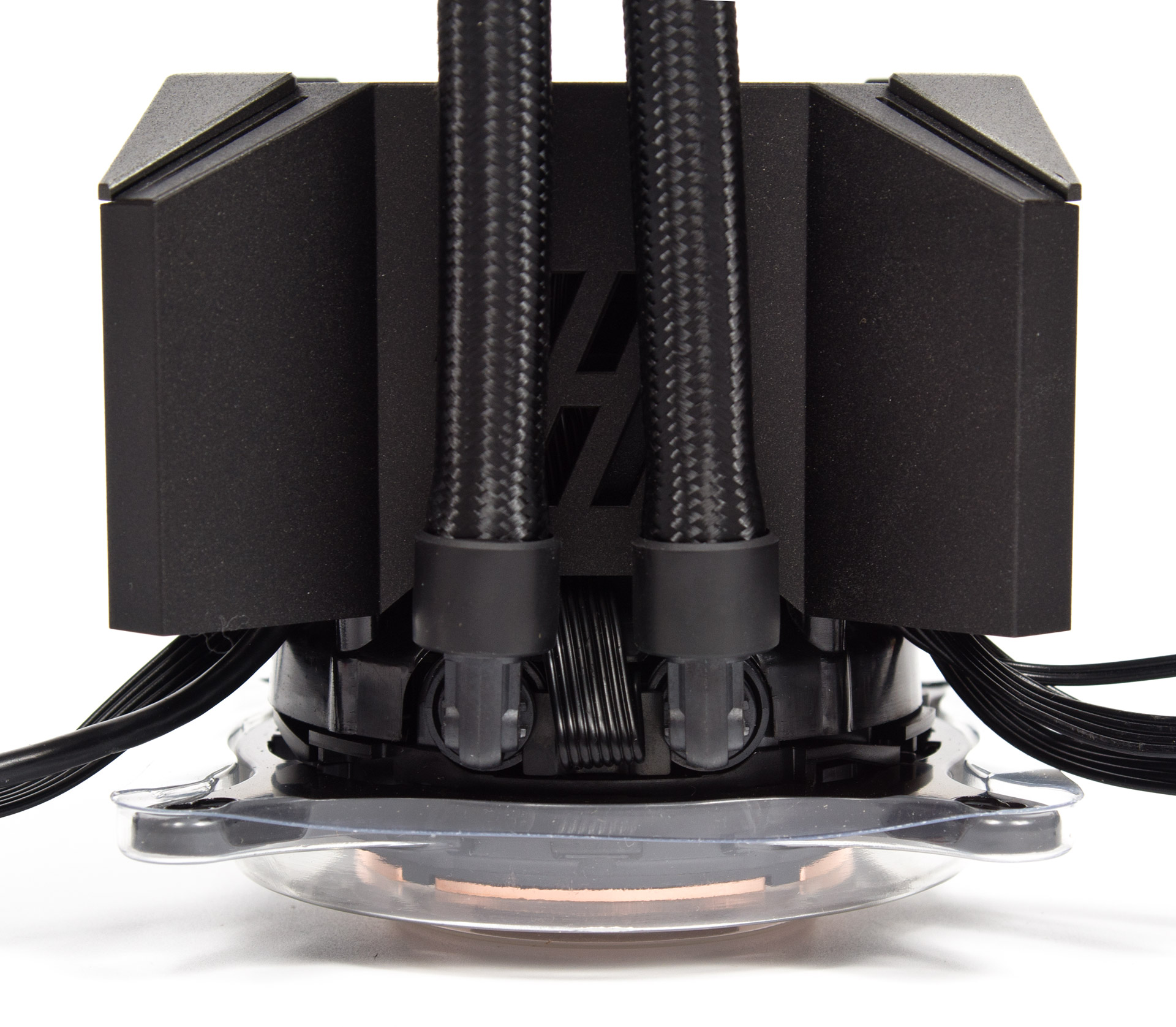

Шланги соединяются с водоблоком угловыми фитингами при помощи опрессовки пластиковыми обоймами. Угол их поворота существенно ограничен накладной крышкой.

MSI MPG CoreLiquid K360

Съемная накладка водоблока держится на четырех магнитах. Одевается выемкой в сторону шлангов.

MSI MPG CoreLiquid K360

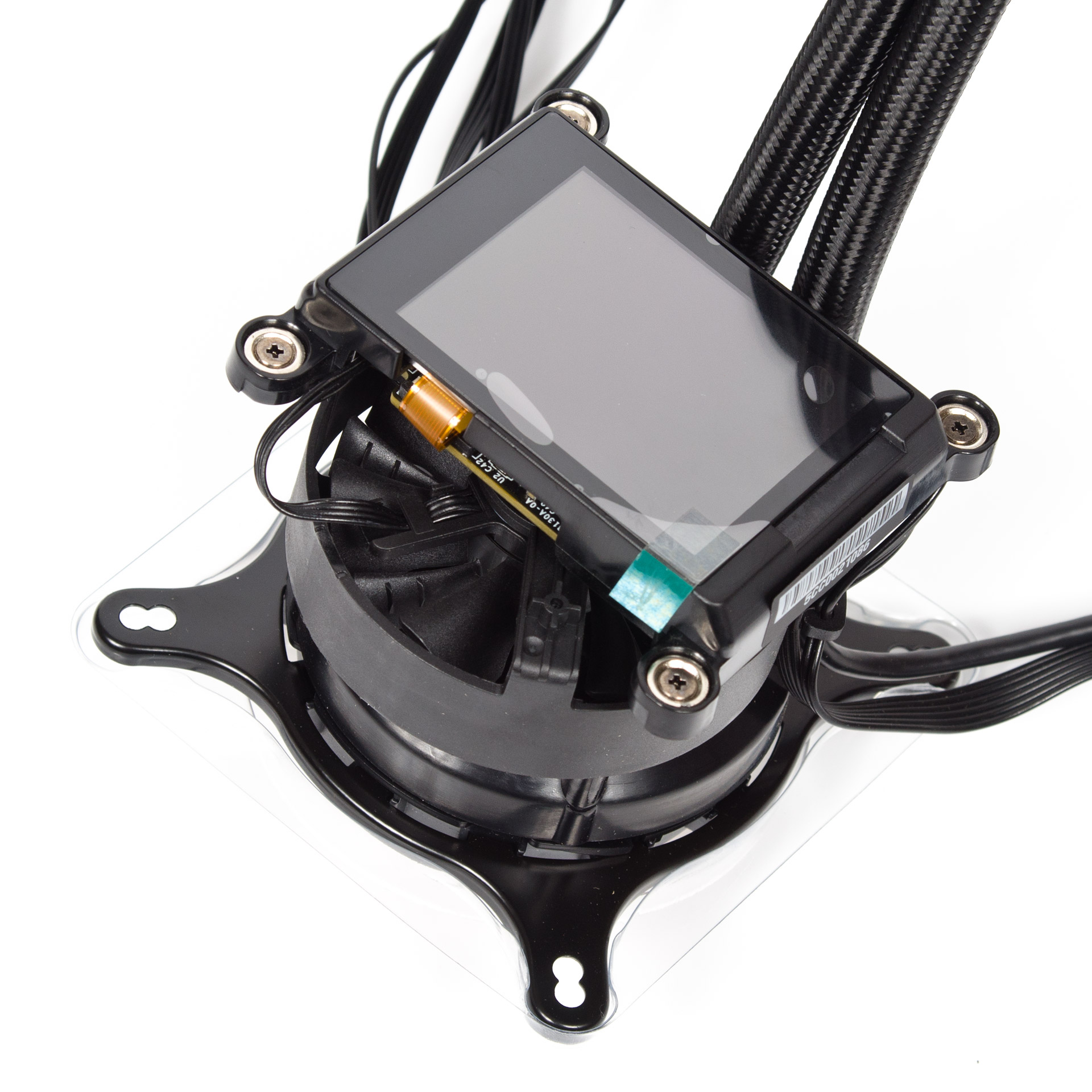

Внутри водоблок представляет собой многослойный «бутерброд», где сверху закреплен дисплей с управляющей электроникой, затем вентилятор для обдува околосокетного пространства формата 60х15 мм с диапазоном скоростей от 1000–4000 об/мин, и далее, собственно следует помпа (7-го поколения), чья скорость тоже может быть отрегулирована в пределах от 2000–2800 об/мин.

MSI MPG CoreLiquid K360

Термопаста традиционно нанесена на подошву кулера. По умолчанию на водоблок предустановлена крепежная рамка для процессора Intel.

MSI MPG CoreLiquid K360

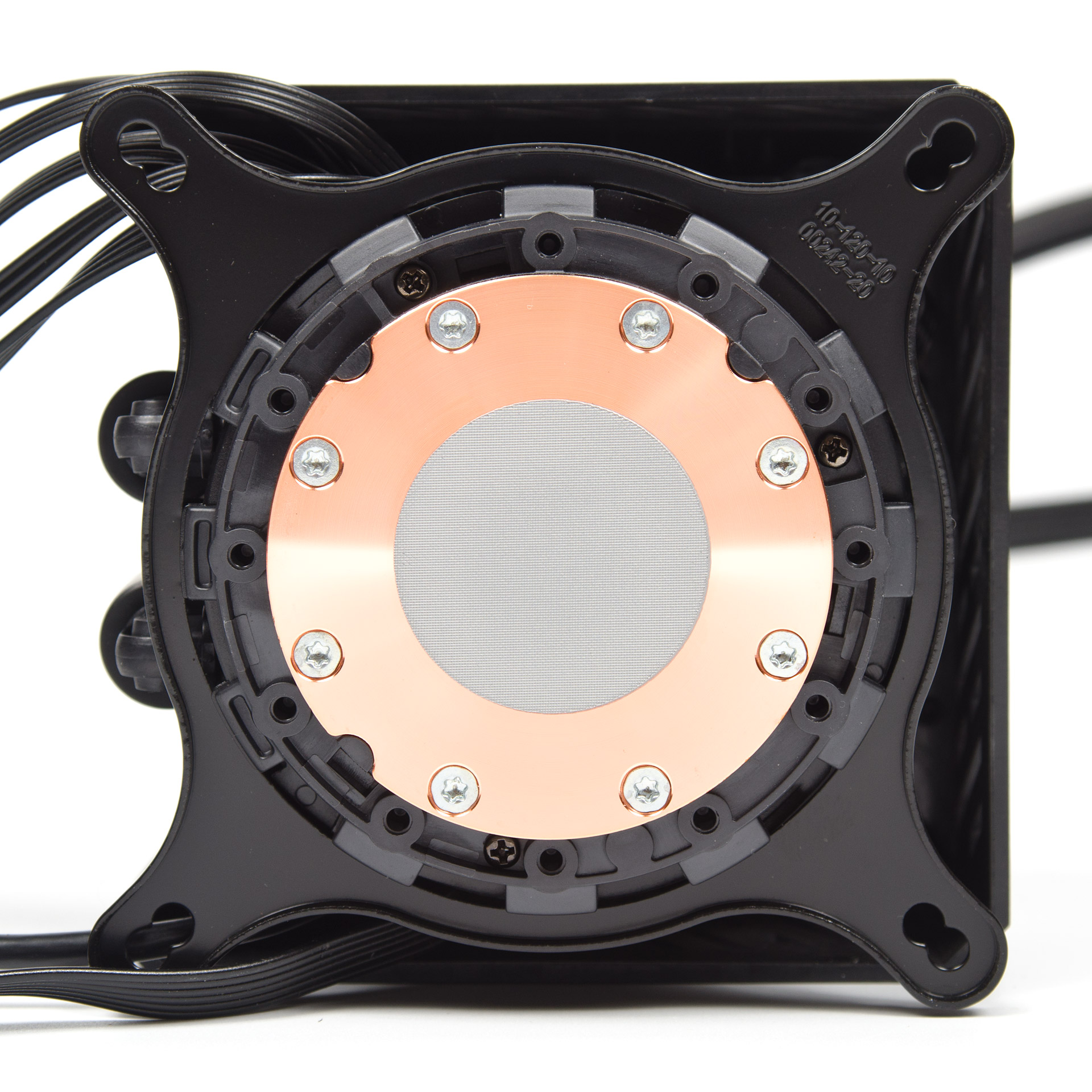

Круглое медное основание имеет диаметр 55 мм и коническую шлифовку с ярко выраженным возвышением в центре. Подошва кулера крепится к помпе восемью винтами с шляпкой в виде шестиконечной звездочки.

MSI MPG CoreLiquid K360

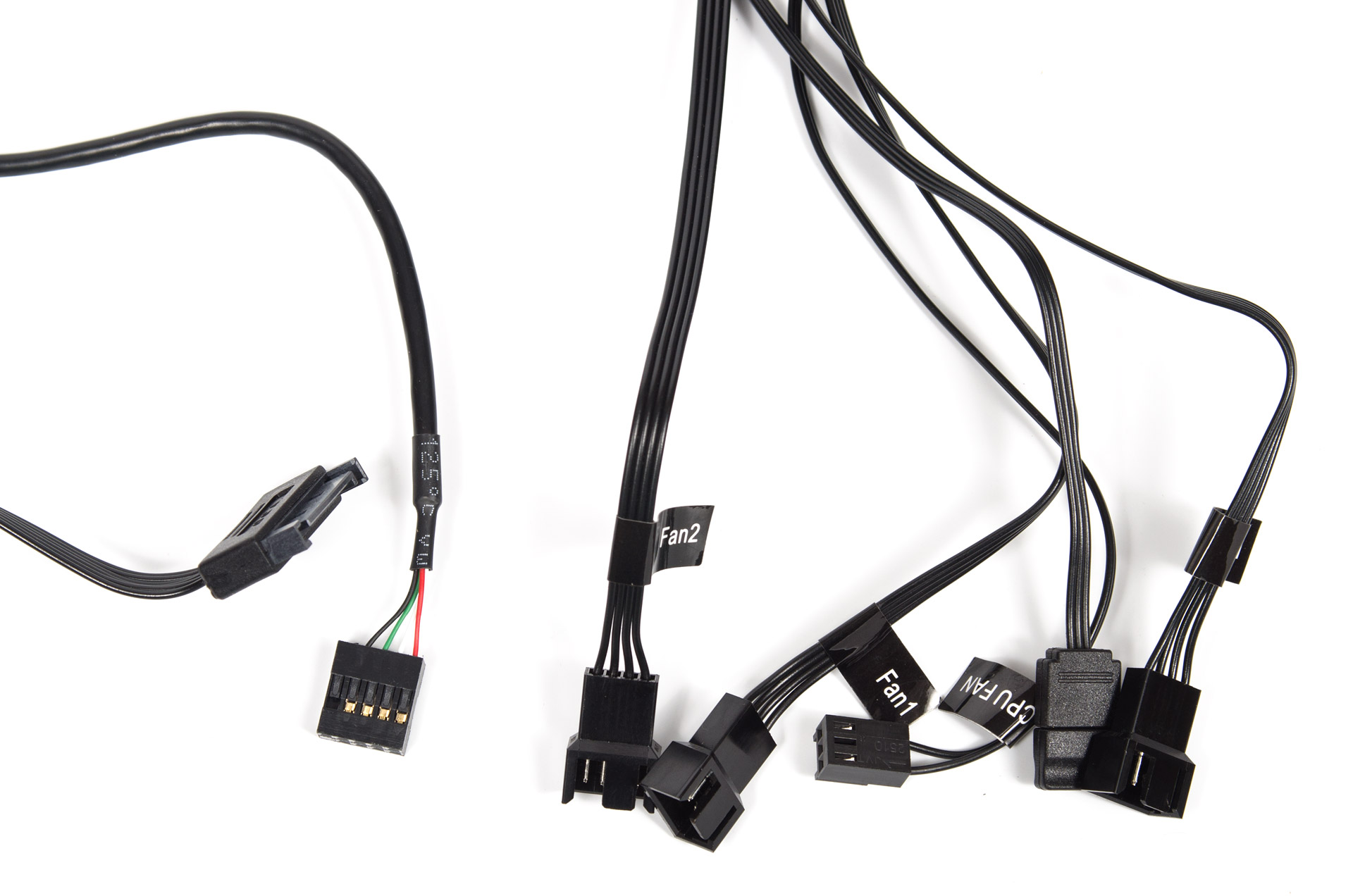

С огромным количеством проводов, выходящих из управляющей платы, непросто будет разобраться новичку. К счастью, часть из них подписана. Итак, для питания системы в целом используется разъем SATA Power. Колодка USB нужна для управления через ПО от материнской платы. Три четырехконтактных разъема для вентиляторов подписаны как Fan1, Fan2, Fan3. Нумерация имеет значение, поскольку система в простое или малой нагрузке умеет отключать лишние пропеллеры и вообще управлять ими раздельно. Провод, промаркированный как CPU FAN, подключается в соответствующий разъем и служит для мониторинга оборотов (и чтобы ПК при загрузке не выдавал предупреждение о том, что кулер не работает). И к последнему разъему +5VDG присоединяются провода подсветки от вентиляторов.

MSI MPG CoreLiquid K360

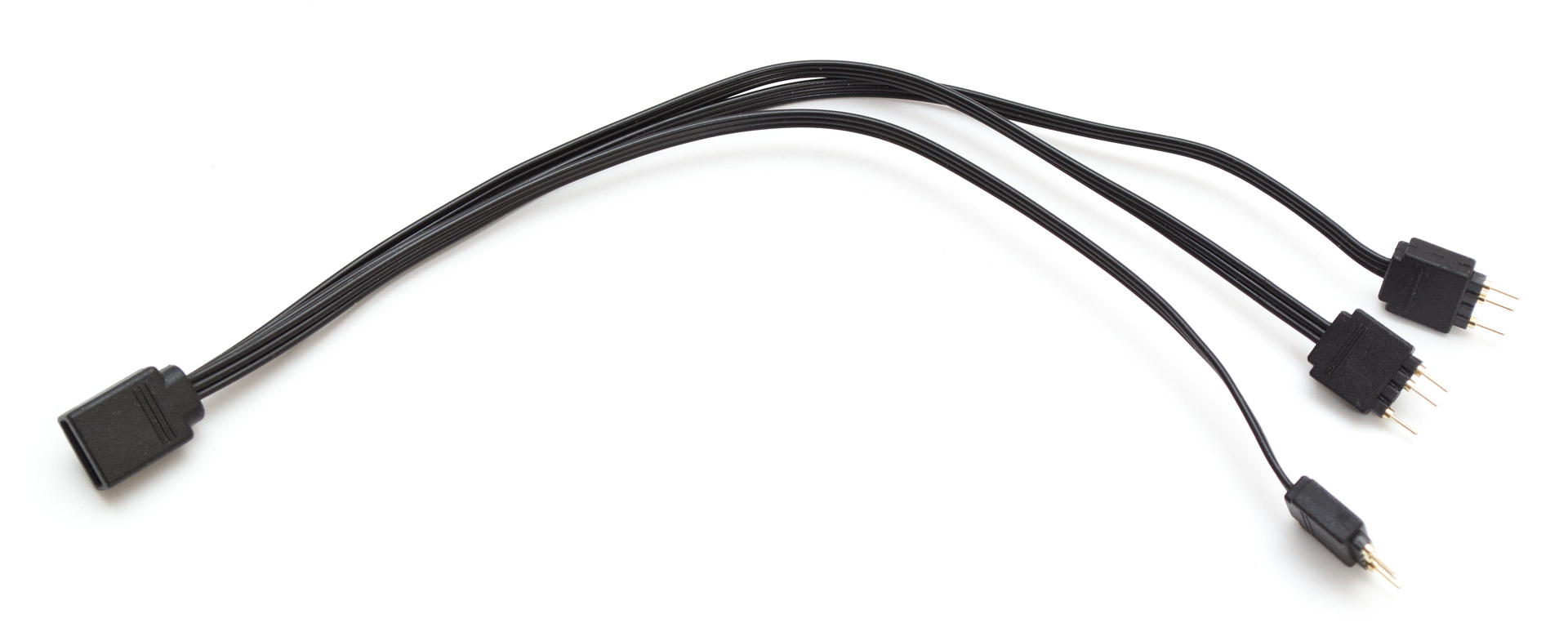

Подключается подсветка через разветвитель с одного разъема +5VDG на три.

MSI MPG CoreLiquid K360

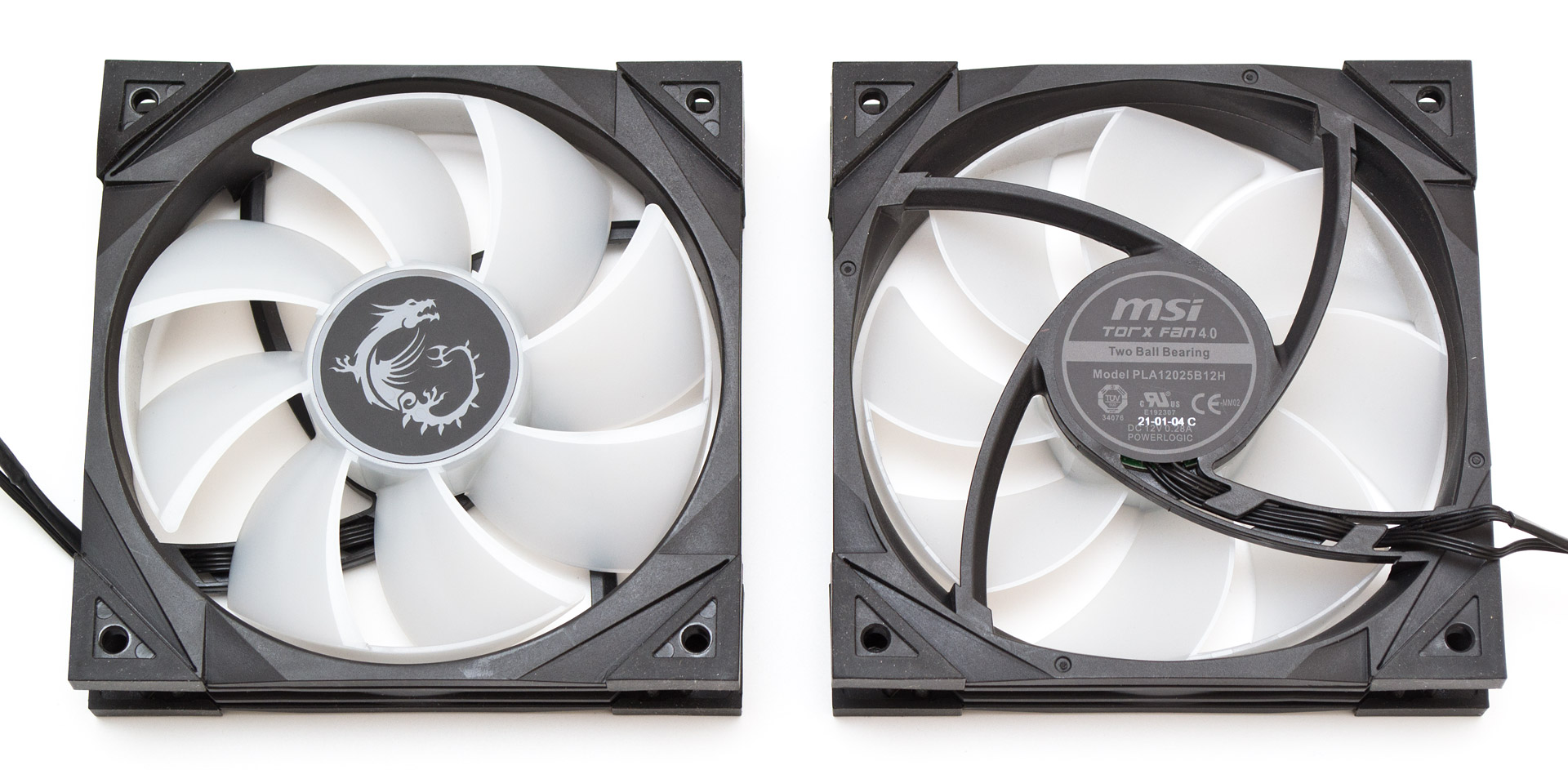

120-мм вентиляторы здесь тоже не обычные. Маркетинговое название у них — Torx 4.0. Фигурная рамка имеет резиновые накладки на всех крепежных углах. Крыльчатка состоит из восьми лопастей с усредненным углом наклона, но объединенных попарно боковой вставкой, якобы улучшающей фокусировку потока воздуха. Вращается это все на двухрядном шарикоподшипнике, что с одной стороны обеспечивает завидное долгожительство в 100 тыс. заявленных на наработку часов, но с другой стороны приводит к чуть более высокому уровню шума. Доступный диапазон скоростей управляется при помощи ШИМ, начинается с полной остановки и до 2500 об/мин. Приемлемый уровень шума заканчивается уже после 1200 об/мин. Светодиоды ARGB-подсветки расположены вокруг статора.

MSI MPG CoreLiquid K360

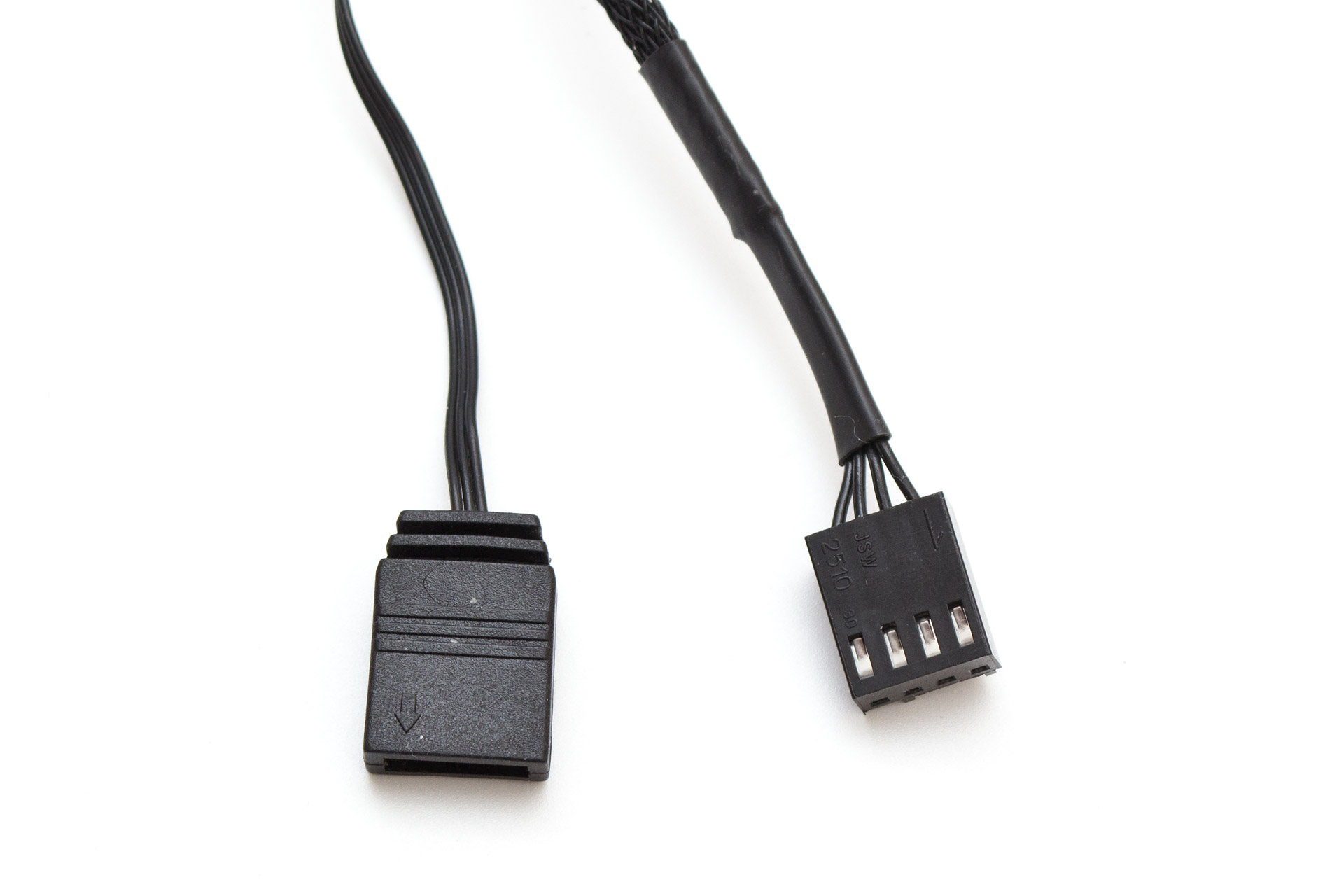

Для питания используется четырехконтактный разъем с кабелем в оплетке, длиной в 350 мм. Длина шнура подсветки с разъемом +5VDG равняется 550 мм.

MSI MPG CoreLiquid K360

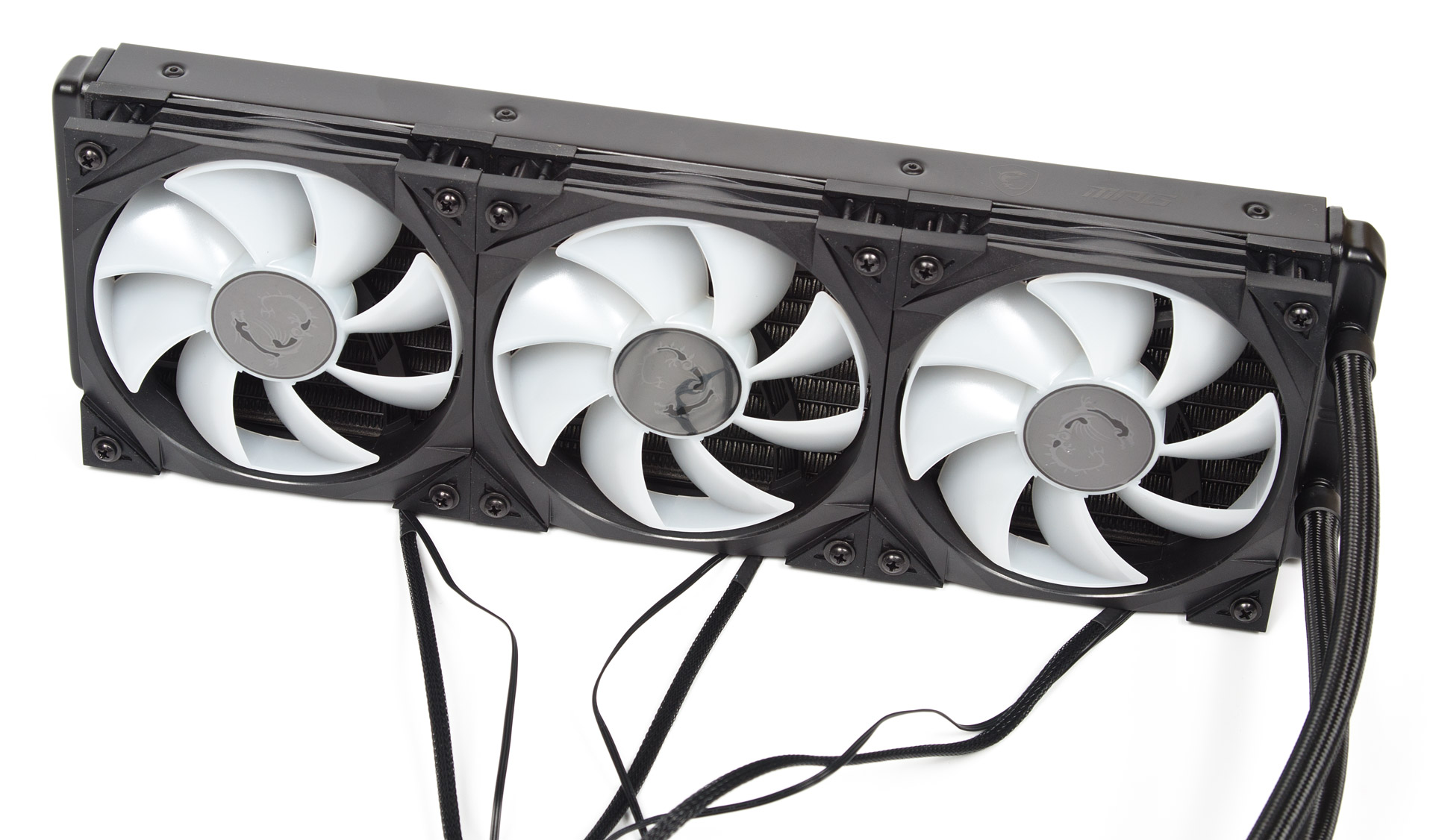

Так выглядят вентиляторы, прикрепленные к радиатору:

MSI MPG CoreLiquid K360

Кстати, резиновые демпферы на них слегка смещают посадочные отверстия друг относительно друга, что усложняет процесс попадания винтами в резьбу.

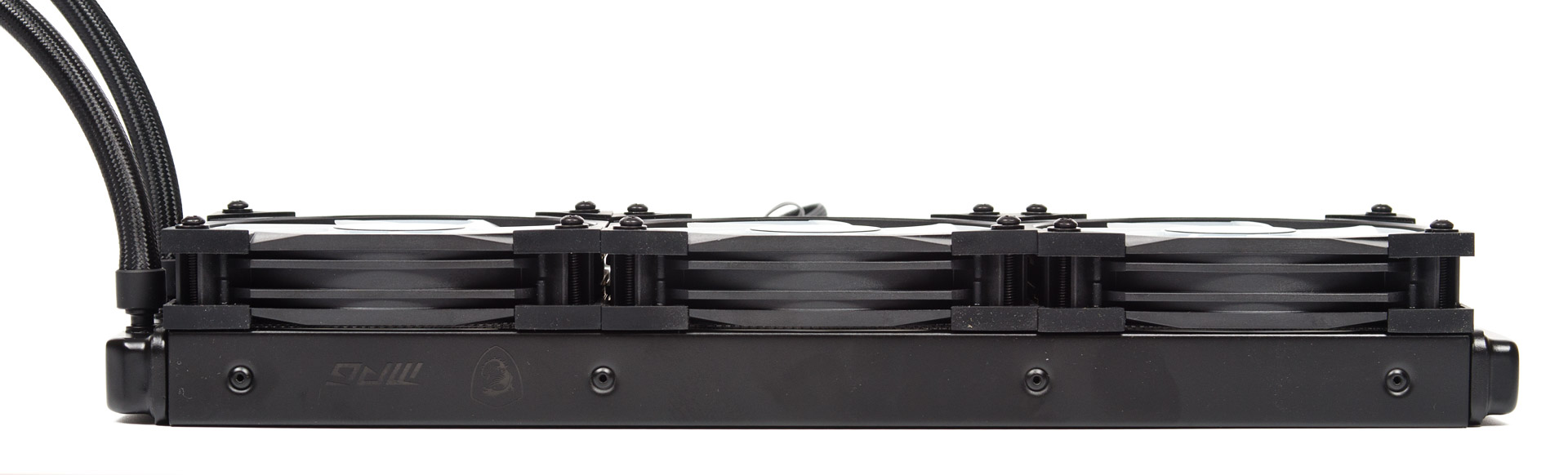

В сборе с вентиляторами, общая толщина системы в профиль равна 54 мм за счет выступающих шляпок винтов.

MSI MPG CoreLiquid K360

Перейдем к установке СЖО и тестированию её эффективности.

Установка

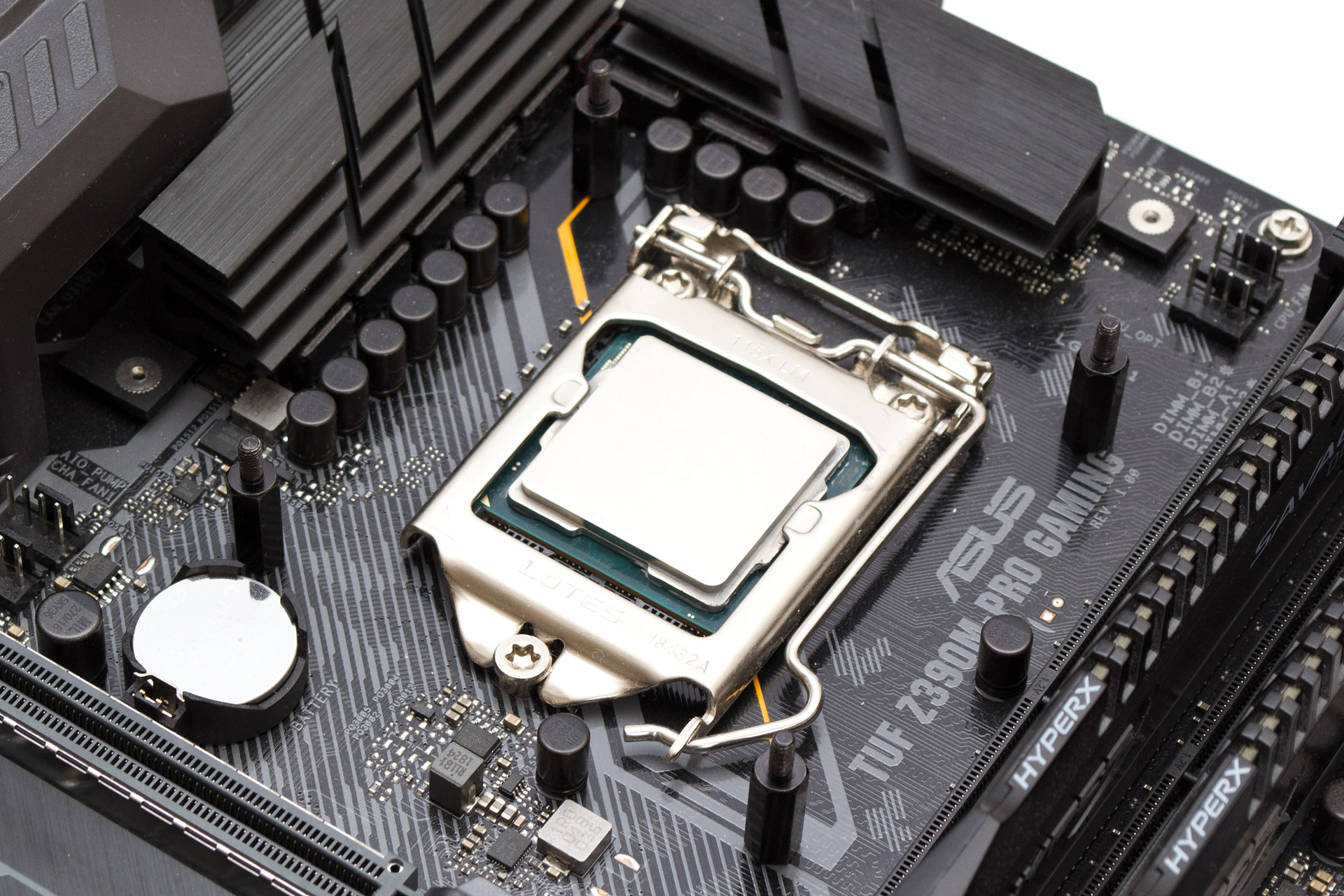

СЖО MSI MPG CoreLiquid K360 поддерживает весь спектр актуальных процессорных разъемов. В данном случае мы рассмотрим процесс монтажа на примере сокета Intel LGA1151. В начале, к обратной стороне материнской платы прикладывается пластиковая крепежная пластина. Скользящие обоймы по её углам нужно выставить в ближнее положение к процессорному разъему.

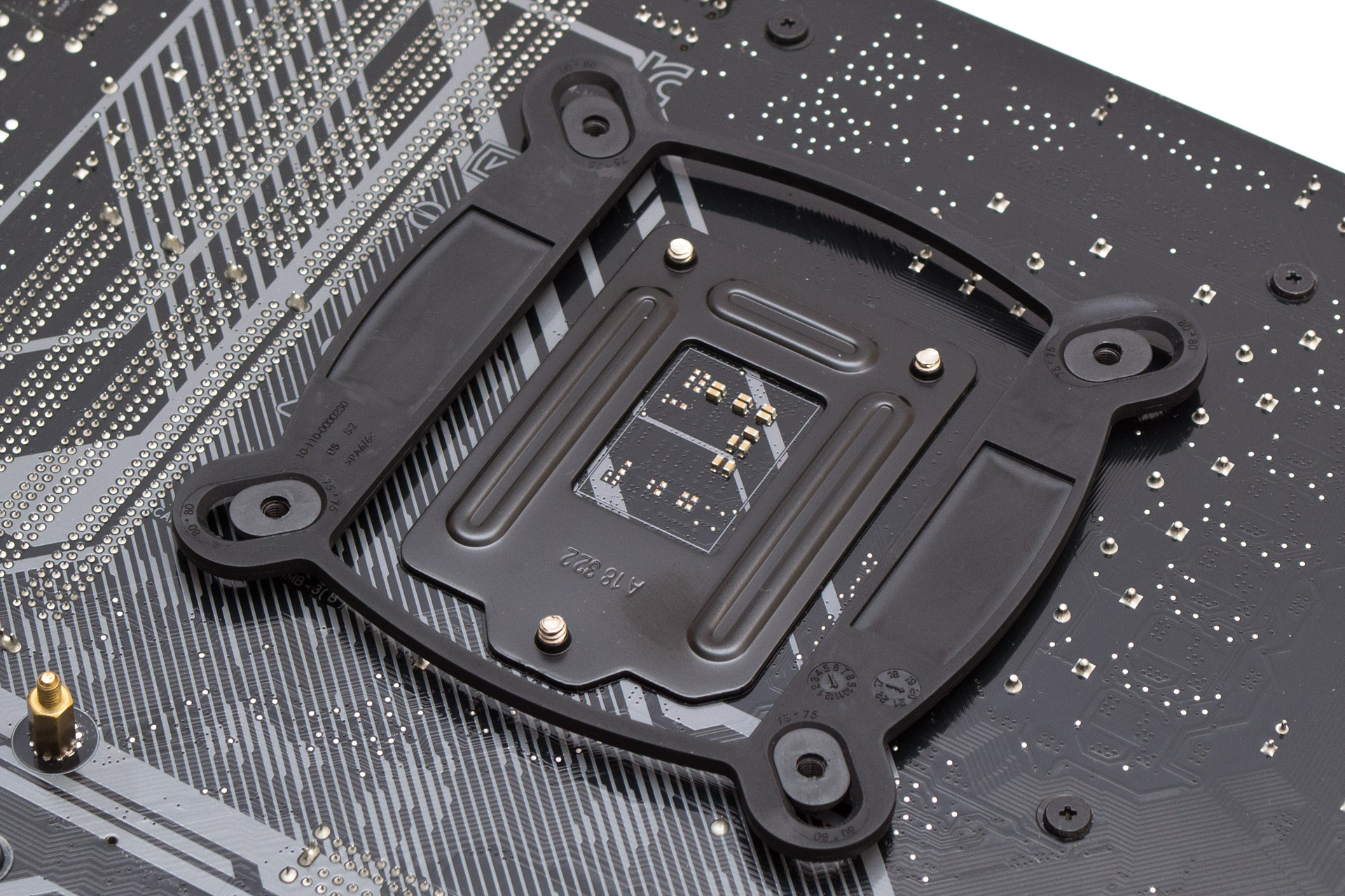

MSI MPG CoreLiquid K360

Затем с лицевой стороны материнской платы вкручиваются винтовые шпильки.

MSI MPG CoreLiquid K360

Далее ставим водоблок на процессор и прикручиваем гайками с накатанной головкой, затягивая их поочередно на несколько оборотов. Ставим на место магнитную крышку и подключаем все необходимые провода. Конфликтов с оперативной памятью, радиаторами силовых цепей и первым слотом PCI-E нет.

MSI MPG CoreLiquid K360

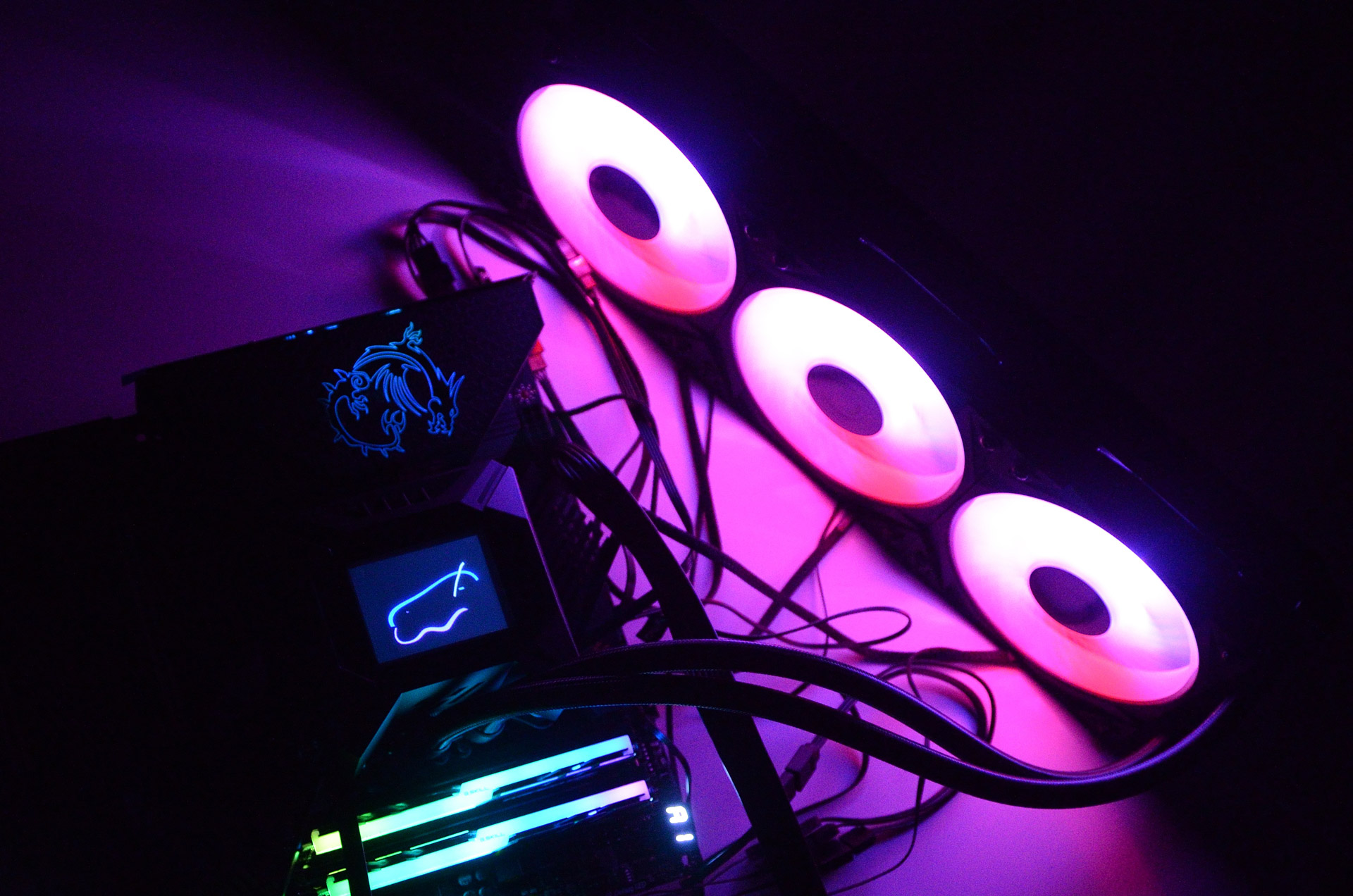

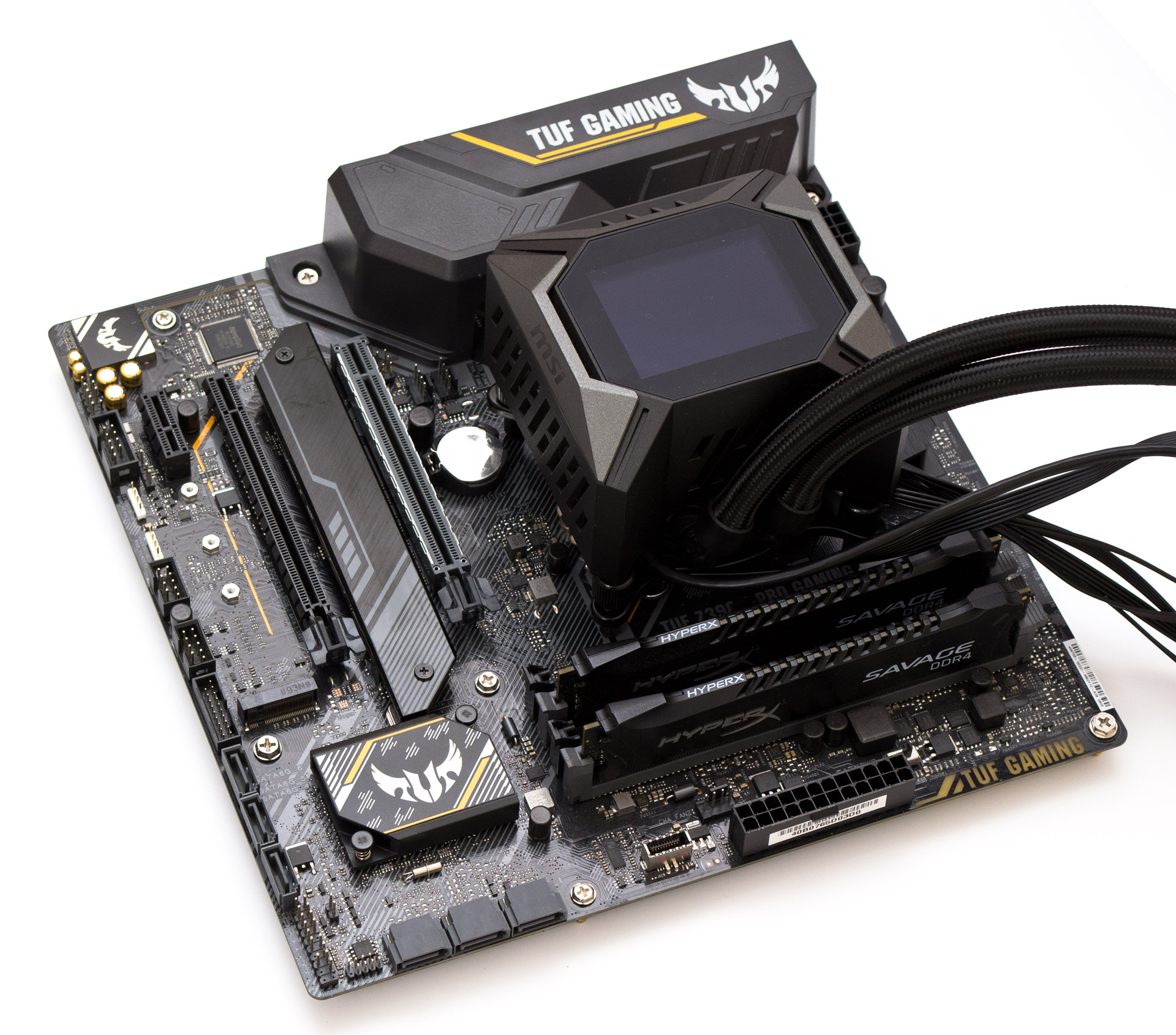

Вентиляторы ярко светятся всеми цветами радуги, а дисплей может отображать большое количество информации, как полезной, так и не очень.

MSI MPG CoreLiquid K360

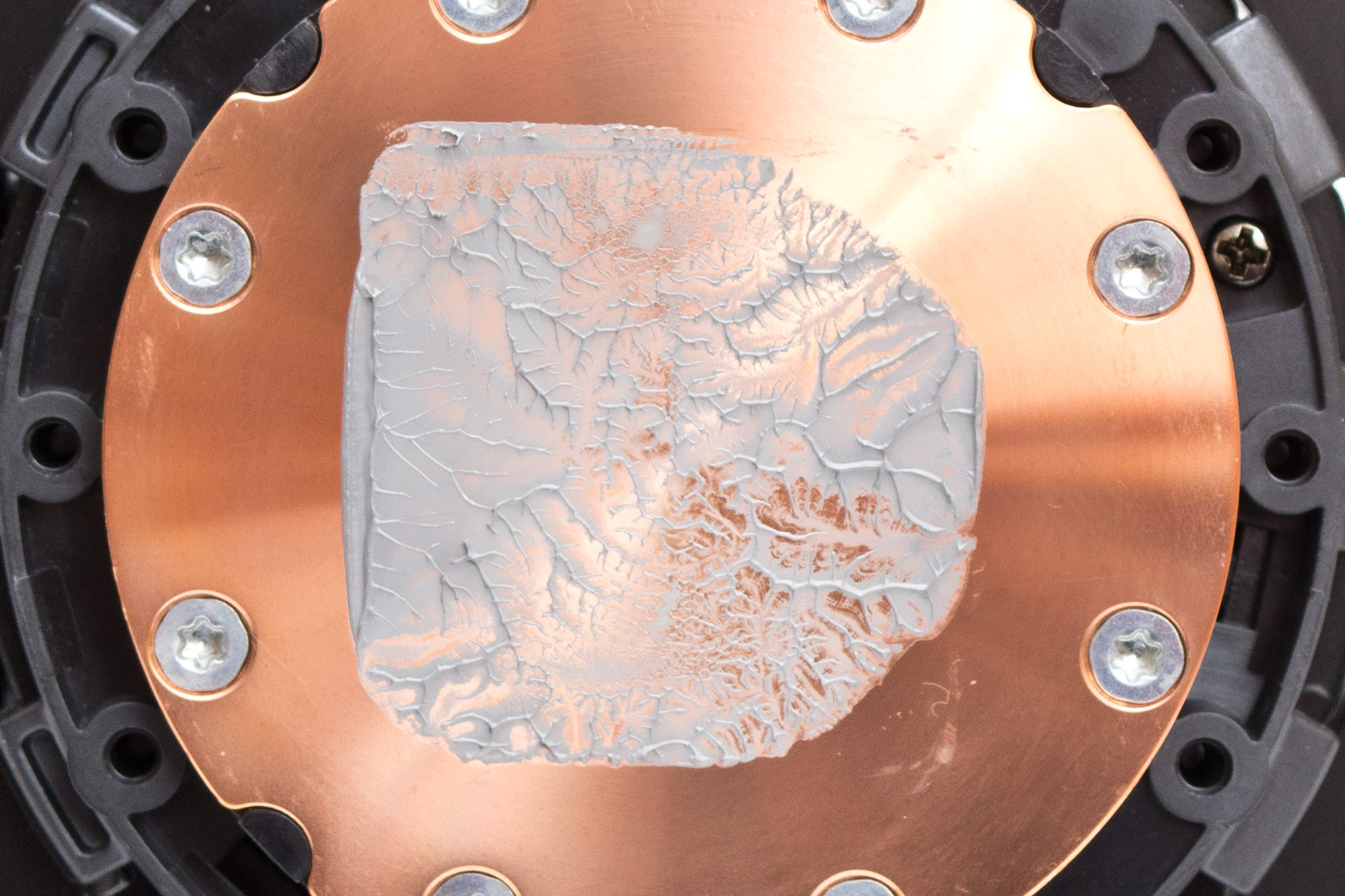

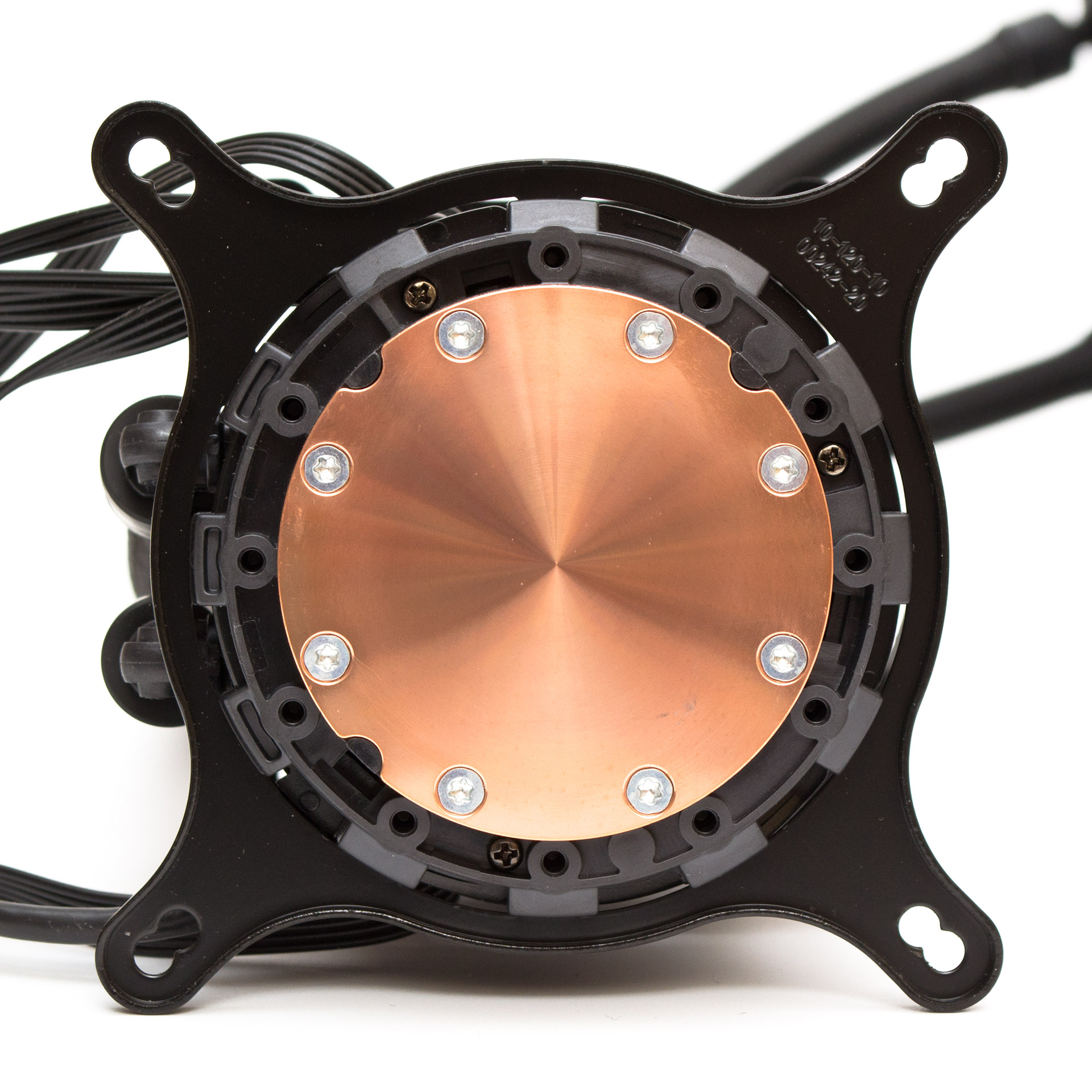

Отпечаток на подошве водоблока далек от идеала, противоположная от трубок часть основания оказалась приподнята. Что, впрочем, вряд ли сильно сказалось на качестве передачи тепла в данном случае. Но на более крупных крышках процессоров этот момент может проявиться сильнее.

MSI MPG CoreLiquid K360

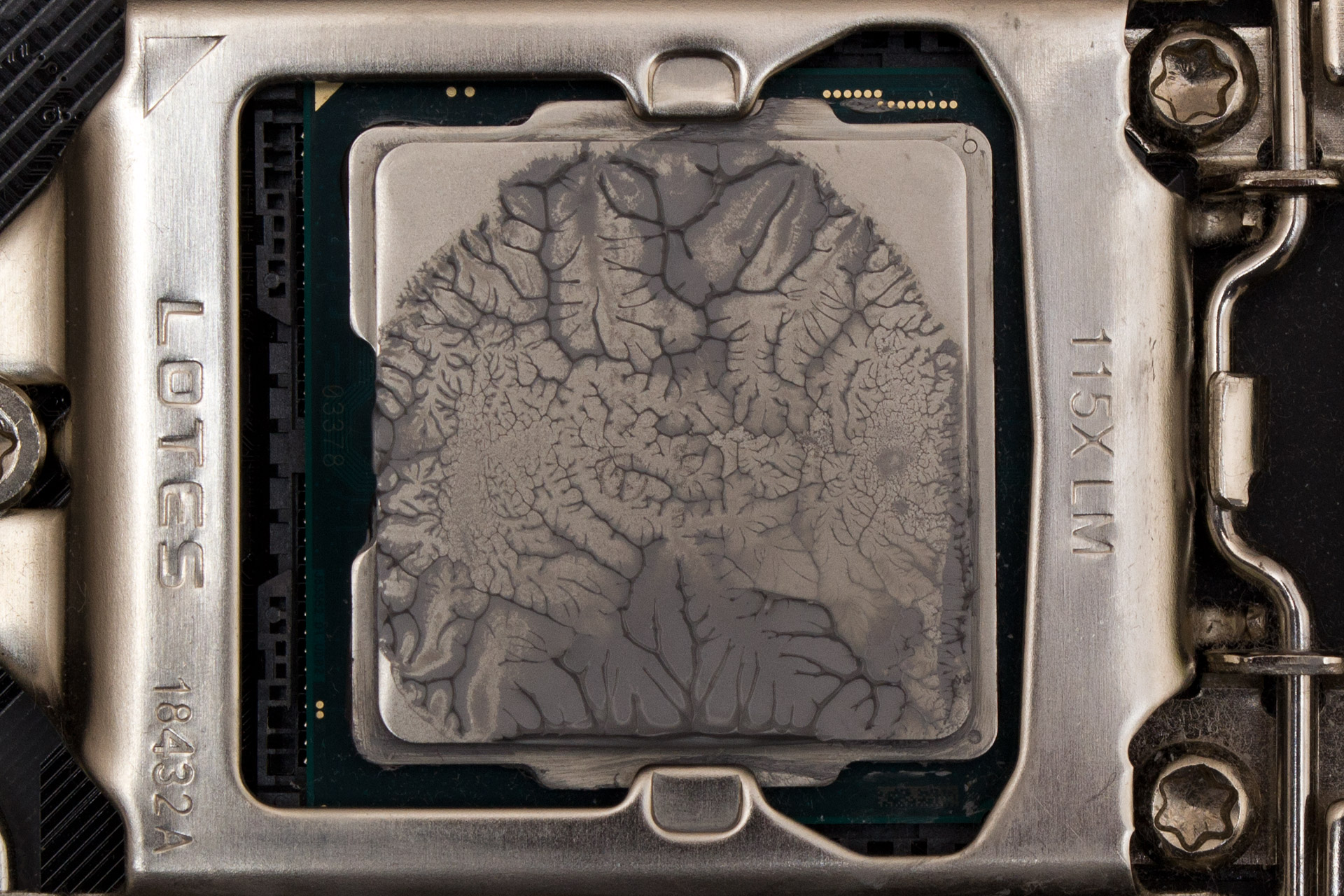

Аналогичный отпечаток есть на крышке процессоре.

MSI MPG CoreLiquid K360

Перед тепловым тестом рассмотрим ПО для управления системой.

Программное обеспечение

Для управления всеми доступными функциями MSI MPG CoreLiquid K360 потребуется установить ПО, доступное для загрузки с официального сайта. К счастью, на выбор существует два варианта программы. Если большая часть компонентов ПК собрана из продуктов от MSI, можно смело загружать и ставить комплексный MSI Center. Если же требуется сугубо приложение под эту СЖО, воспользуйтесь более простым MSI CoreLiquid APP. Мы рассмотрим второй вариант, который, по большому счету, мало отличается от первого по основным функциональным моментам. Итак, первая вкладка, с которой сталкивается новый пользователь, называется LCD Display, и она полностью посвящена настройкам экрана помпы. Переключатель возле самой вкладки позволяет полностью отключить экран, если он не нужен. Если же нужен, то на него можно вывести мониторинговую информацию о состоянии системы, в том числе частоту и температуру процессора, частоту памяти и степень загруженности видеоадаптера, скорости помпы, вентиляторов радиатора и помпы или же показатели «умного» управления пропеллерами.

MSI MPG CoreLiquid K360

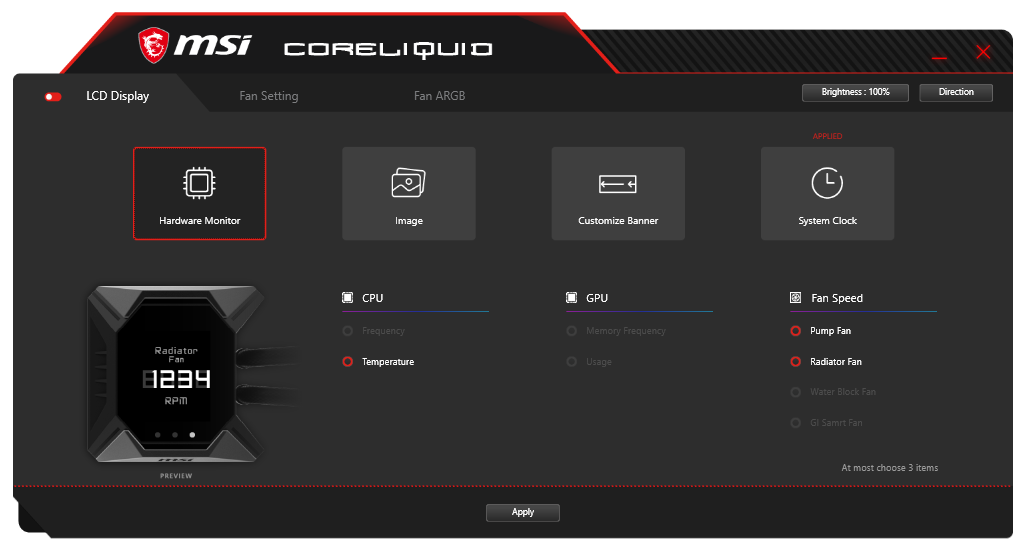

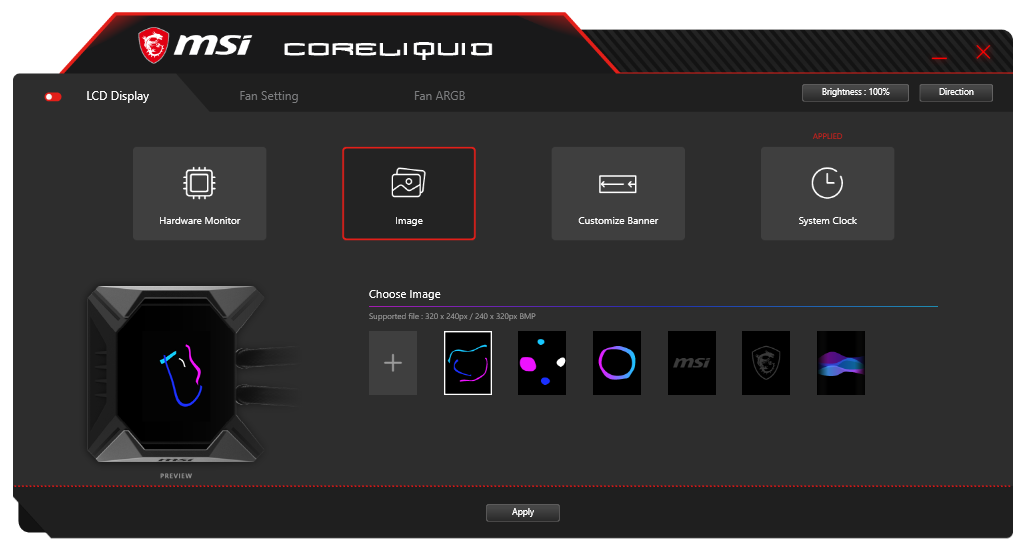

Если вся эта служебная информация никому не интересна, экран может показать статическую или подвижную картинку.

MSI MPG CoreLiquid K360

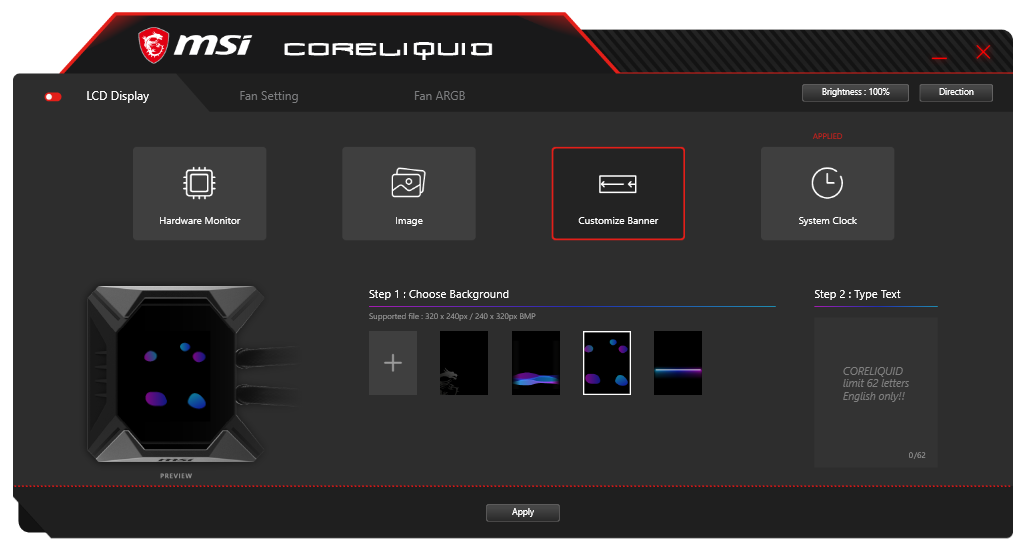

Картинку можно настроить, добавив поверх неё нужную надпись.

MSI MPG CoreLiquid K360

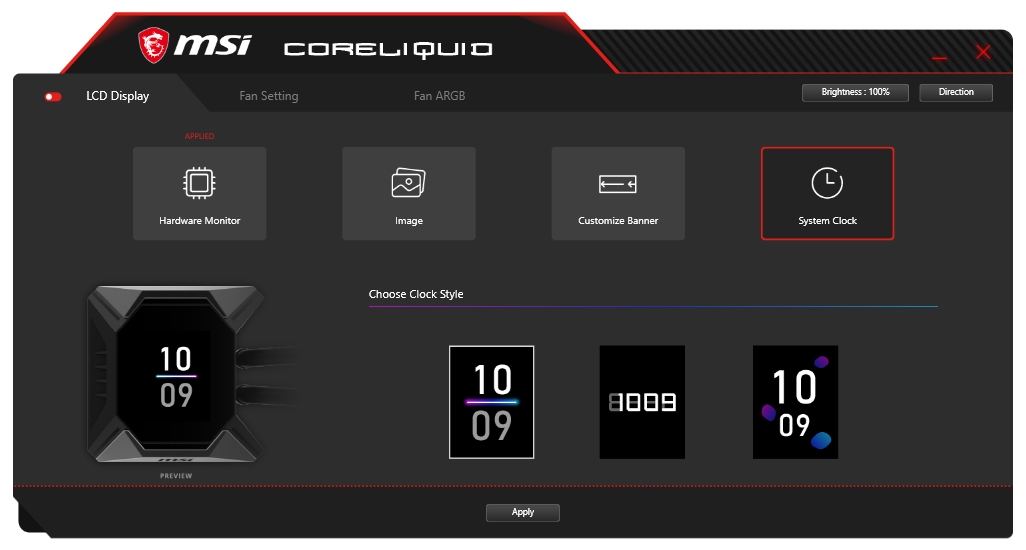

Если же пользователь является пунктуальным человеком, ему пригодится три варианта отображения системного времени.

MSI MPG CoreLiquid K360

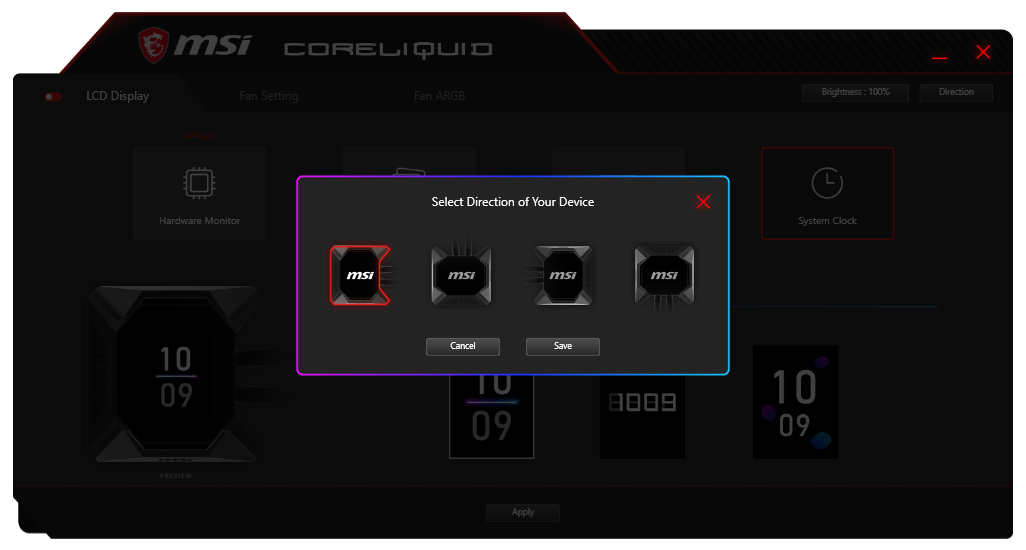

Отметим, что MSI учла опыт конкурентов и теперь у дисплея можно не только настраивать яркость, но и выровнять его в любом из четырех направлений, в зависимости от физической ориентации водоблока.

MSI MPG CoreLiquid K360

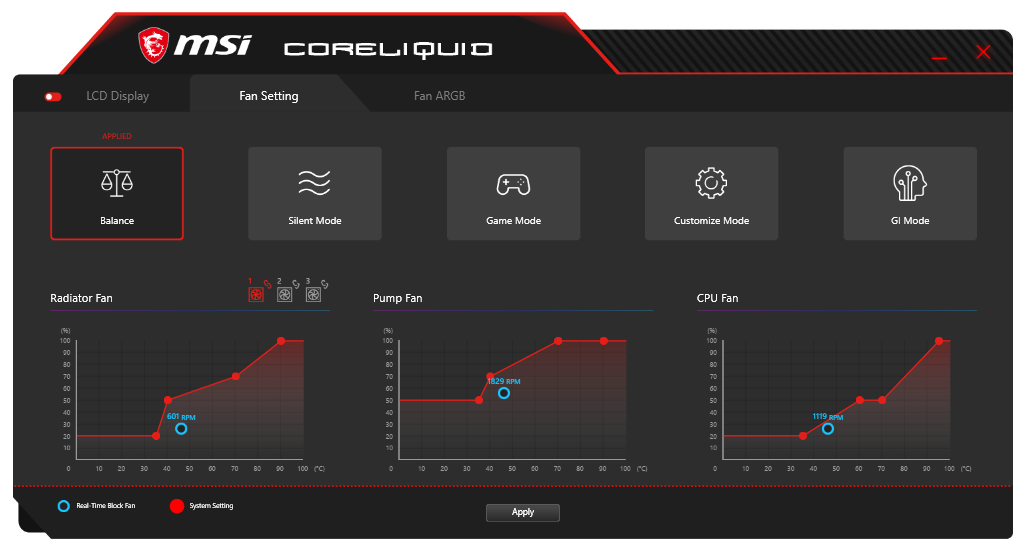

Вентиляторы настраиваются во вкладке Fan Setting. Здесь есть пять вариантов предустановленных режимов работы, каждый из которых регулируется на свой вкус. Алгоритм работы можно задать раздельно для каждого из трех вентиляторов радиатора, помпы и пропеллера над ней.

MSI MPG CoreLiquid K360

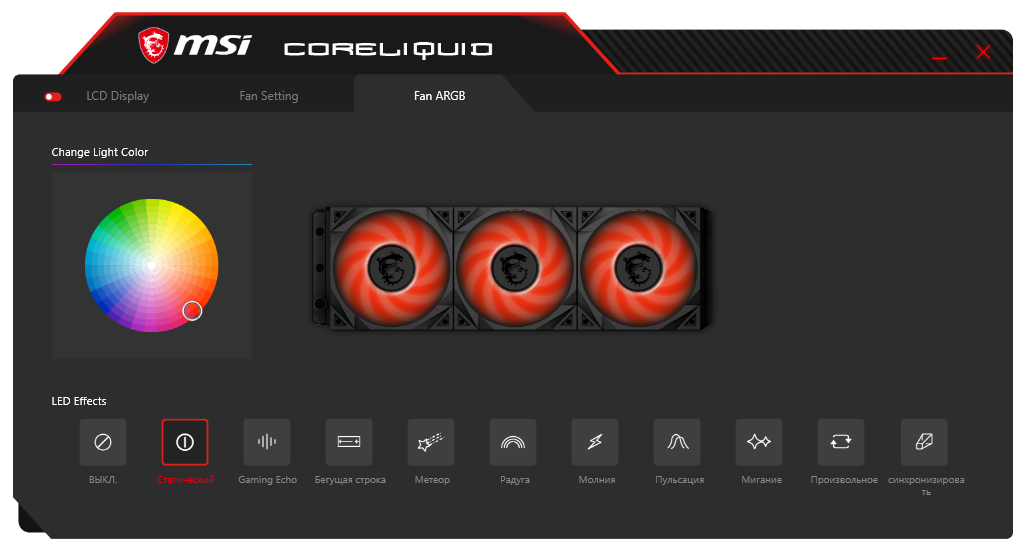

Во вкладке Fan ARGB настраивается подсветка вентиляторов. Дополнительно есть десять вариантов предустановленных эффектов и возможность отключить подсветку полностью.

MSI MPG CoreLiquid K360

Тестирование

Эффективность отвода тепла системой жидкостного охлаждения MSI MPG CoreLiquid K360 сравнивалась с одним из лучших воздушных кулеров Noctua NH-U12A, выбранным по причине сочетания компактности и мощности. Узнать более подробную информацию о нём можно из этого обзора.

Тестовый стенд

Для тестирования эффективности системы жидкостного охлаждения MSI MPG CoreLiquid K360 использовался стенд в следующей конфигурации:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
  • материнская плата: ASUS TUF Z390M-PRO GAMING (Intel Z390);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2400, 12-13-13-35-2Т, 1,35 В);
  • твердотельный накопитель: Kingston KC2000 NVMe PCIe SSD SKC2000M8/500G (500 ГБ, PCI Express 3.0 x4, NVMe 1.3);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • контроллер вентиляторов: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 22 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.7.3 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

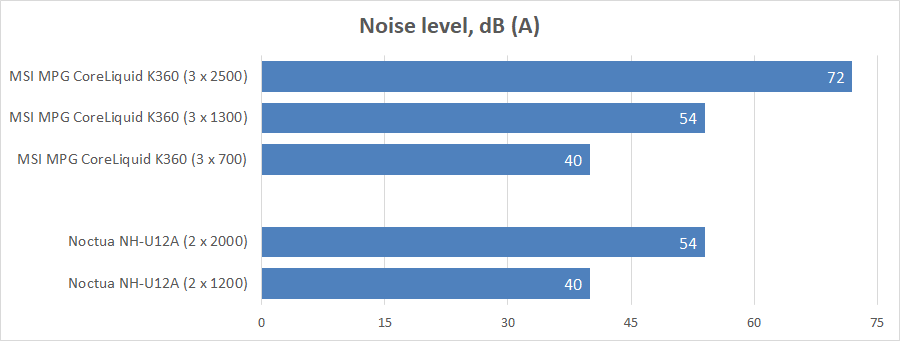

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. На максимальных 2500 об/мин трех вентиляторов MSI MPG CoreLiquid K360 получается адски шумной, достигая уровня в 72 дБ (А). Более рациональный режим работы на средней скорости в 1300 об/мин совпадает с максимальный уровнем шума в 54 дБ (А) для 2000 об/мин у Noctua NH-U12A. В третьем режиме мы попытались добиться уровня шума в 40 дБ (А), при котором кулер обычно не слышен из корпуса. Для этого вентиляторы CoreLiquid K360 были замедлены до 700 об/мин, а пропеллеры Noctua NH-U12A оказалось достаточно притормозить до 1200 об/мин. Помпа и вентилятор помпы во всех тестах были выставлены на максимум. И если помпа даже на предельных оборотах очень тихая и не звучит громче пороговых 40 дБ (А), то 60-мм вентилятор на максимуме в 4000 об/мин просто ревет на 64 дБ (А). Раскручивать его до такой скорости стоит лишь в том случае, если радиаторам силовых цепей действительно очень нужен прохладный воздух.

MSI MPG CoreLiquid K360

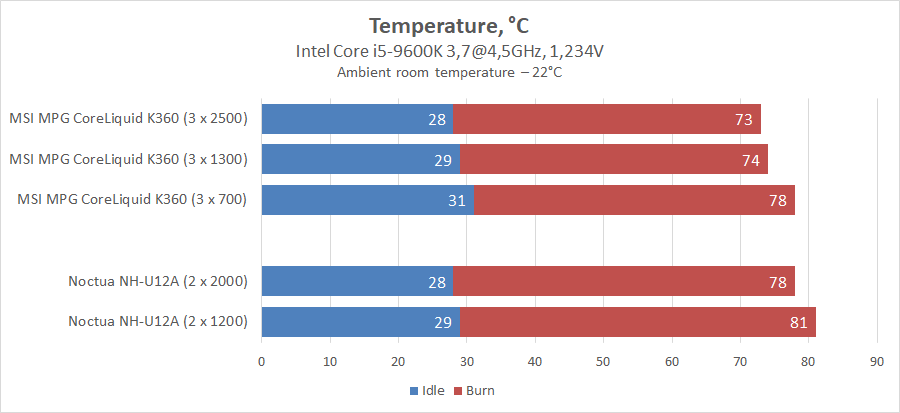

Посмотрим на график температур для каждого уровня шума.

MSI MPG CoreLiquid K360

В наиболее шумном режиме MSI MPG CoreLiquid K360 способна охладить процессор с тепловым пакетом в 130 ватт до 73 градусов. Но на практике оказывается, что раскручивать лопасти до таких скоростей нет смысла, ведь даже при 1300 об/мин температура увеличивается лишь на один градус, что все равно на четыре градуса лучше показателей Noctua NH-U12A на максимуме при одинаковом уровне шума. Такой же разрыв сохраняется при минимальных оборотах в почти бесшумном режиме. Из этого следует, что данная СЖО имеет огромный запас мощности для охлаждения куда более горячих систем. Кроме того, она способна делать это достаточно тихо.

Выводы

MSI MPG CoreLiquid K360 это мощная, тихая и легко настраиваемая СЖО, предназначенная для охлаждения самых горячих современных процессоров и нацеленная на фанатов бренда. Несмотря на то, что в основе устройства лежит достаточно стандартная СЖО от Asetek, компании MSI удалось привнести в неё ряд удачных решений. В частности, помимо украшений в виде подсветки и цветного дисплея, здесь есть очень производительные и выносливые вентиляторы на шарикоподшипнике, отдельный пропеллер для охлаждения пространства вокруг процессора и, самое главное, интеллектуальная система управления помпой и вентиляторами с собственным простым и доступным ПО. Все это позволяет задействовать всю мощь системы, когда это требуется и держать её в тишине во всех остальных случаях.

Пожалуй, единственным глобальным недостатком CoreLiquid K360 является её заоблачная стоимость. С другой стороны, если посмотреть на цены ближайших конкурентов в лице NZXT Kraken Z73, ASUS ROG Ryujin Aura OLED 360 или Gigabyte Aorus Liquid Cooler 360, то та их фоне она выглядит вполне органично. А дальше в дело уже вступает баланс спроса и предложения.

MSI MPG CoreLiquid K360 имеет смысл приобретать для охлаждения самых горячих процессоров. Использование её на CPU с тепловыделением ниже 150 ватт — это слегка «overkill», ведь есть ряд систем, которые будут работать не намного хуже и стоить заметно меньше. Зато, чем выше будет фактическое TDP, тем больше эта и подобные ей «водянки» смогут раскрыть свой потенциал в полной мере.
