Обзор процессорного кулера MSI Core Frozr S. Чем проще, тем лучше

Время летит незаметно и с момента выхода MSI на рынок систем воздушного охлаждения прошло уже почти три года. Начинала компания с кулера среднего класса, который назывался Core Frozr L. Затем добавили версию помощнее — Core Frozr XL. А теперь решили расширить модельный ряд бюджетным (по меркам компании) кулером Core Frozr S. Собственно, он и стал предметом данного обзора, как многие уже догадались из названия.

MSI Core Frozr S

Упаковка и комплект поставки

Упаковка кулера выглядит красиво и информативно. В это плане она практически ничем не отличается от оформления коробки кулера Core Frozr L. Тут есть и изображения, и технические характеристики, и описание основных достоинств.

MSI Core Frozr SMSI Core Frozr S

В качестве внутренней упаковки используется две прессованные формы из прозрачного пластика. Весьма удачное решение.

MSI Core Frozr S

В комплект поставки входит:

  • инструкция по установке;
  • универсальная металлическая усилительная пластина с изоляционной прокладкой;
  • универсальная крепежная рамка;
  • пластиковая квадратная изоляционная вставка;
  • прижимная пластина;
  • пакетик с термоинтерфейсом;
  • две дополнительные крепежные скобы для вентилятора;
  • четыре фиксатора для шпилек под AMD;
  • четыре фиксатора для шпилек под Intel;
  • четыре резиновых демпфера-наклейки под вентилятор;
  • две крепежных винта для сокетов AMD;
  • две крепежных винта для сокетов Intel;
  • четыре металлических резьбовых подставки с резиновыми накладками;
  • четыре винтовых шпильки;
  • четыре резьбовых подставки с накатанной головкой для сокета Intel LGA2011;
  • четыре коротких винта.
MSI Core Frozr S

Внешний вид

На первый взгляд MSI Core Frozr S выглядит очень похожим на Core Frozr L, но это верно лишь отчасти. Вентилятор остался таким же, как и был. Общая высота кулера уменьшилась со 155 до 152 мм и это позитивно в плане совместимости с узкими корпусами.

MSI Core Frozr S

Тепловые трубки в данной версии кулера лишились никелировки и стали выглядеть проще, демонстрируя характерный цвет меди. Толщина радиатора в профиль не поменялась.

MSI Core Frozr S

Верхняя пластиковая накладка лишилась подсветки логотипа и стала несъемной. Точнее, производитель закрепил ее шестиугольными винтами, мягко намекая, что лезть туда рядовому пользователю не нужно. Но все равно, в таком ракурсе кулер выглядит красиво и уж точно порадует фанатов бренда после установки в корпус.

MSI Core Frozr S

Вентилятор имеет стандартный типоразмер 120х120х25 мм. По его уголкам встроены резиновые демпферы против вибраций красного цвета, с обеих сторон. 14 лопастей крыльчатки имеют необычную форму, как на системах охлаждения видеокарт компании MSI. Лопасти отличаются резким изгибом в профиль посередине, что должно создавать лучший поток воздуха при меньшем уровне шума. В центре ротора тоже наклеен логотип в виде дракона. Шнур питания имеет четырехконтактный разъем, длиной в 250 мм и лишен оплетки. С обратной стороны, на статоре, можно увидеть точно такую же наклейку, как и на вентиляторе от Frozr L. Она сообщает что данная модель называется MSI TORX, а ее OEM-производителем выступает Power Logic. Используется гидродинамический подшипник. Диапазон рабочих скоростей крыльчатки составляет от 500 до 1800 об/мин и регулируется при помощи ШИМ. Условно бесшумной ее можно считать на отрезке от старта до 800 об/мин и 40 дБ (А). До 1300 об/мин уровень шумности в 52 дБ (А) можно охарактеризовать как средний, а на максимальной скорости в 1800 об/мин шум достигает 59 дБ (А). Это чуть незначительно тише, чему у прошлого экземпляра, но все равно раздражает слух.

MSI Core Frozr SMSI Core Frozr S

Структура радиатора в целом не претерпела изменений. Ребра остались такими же прямыми, без особых ухищрений.

MSI Core Frozr S

Как и ранее, тело радиатора смещено в правую сторону от центральной оси относительно основания. Это сделано для того, чтобы не мешать слотам PCI-E. Четыре тепловые трубки разведены U-образно в два ряда, друг за другом. По углам наклеены резиновые демпферы, призванные гасить вибрации от вентилятора. Суммарная площадь рассеивания тепла выросла до 8300 см².

MSI Core Frozr S

Количество ребер увеличилось до 56, хотя зазор между ними стал еще меньше.

MSI Core Frozr S

Тепловые трубки утрамбованы в один цельный кусок алюминия, имеющий форму перевернутой трапеции.

MSI Core Frozr S

Вместо сплошного никелированного основания Core Frozr S получил подошву прямого контакта. Справедливости ради стоит отметить, что подгонка деталей тут просто отличная, зазоров практически нет.

MSI Core Frozr S

Но главный сюрприз состоит в том, что в кулере использованы тепловые трубки разного диаметра. Две центральные трубки более толстые, по 8 мм каждая, а два тепловых канала по бокам имеют стандартный диаметр в 6 мм. Общая эффективная площадь основания равна 28х35 мм.

MSI Core Frozr S

Перейдем к установке и тестированию кулера.

Установка

Тепловой тест MSI Core Frozr S мы осуществили на базе процессора Intel Core i5-9600K. Процесс сборки занял немного времени. Сначала была подготовлена усилительная пластина — в нее были вставлены металлические шпильки, которые с внешней стороны удерживались фиксаторами.

MSI Core Frozr S

Затем пластина была уложена на свое место, с обратной стороны материнской платы.

MSI Core Frozr S

С лицевой стороны нужно навинтить на шпильки металлические подставки, изолированной стороной вниз.

MSI Core Frozr S

На подставки мелкими винтиками прикручивается крепежная рамка.

MSI Core Frozr S

Затем наносится термоинтерфейс, ставится кулер, прижимная скоба которого прикручивается к рамке двумя специальными винтами.

MSI Core Frozr S

И остается только закрепить на место вентилятор и подключить его к питанию.

MSI Core Frozr SMSI Core Frozr S

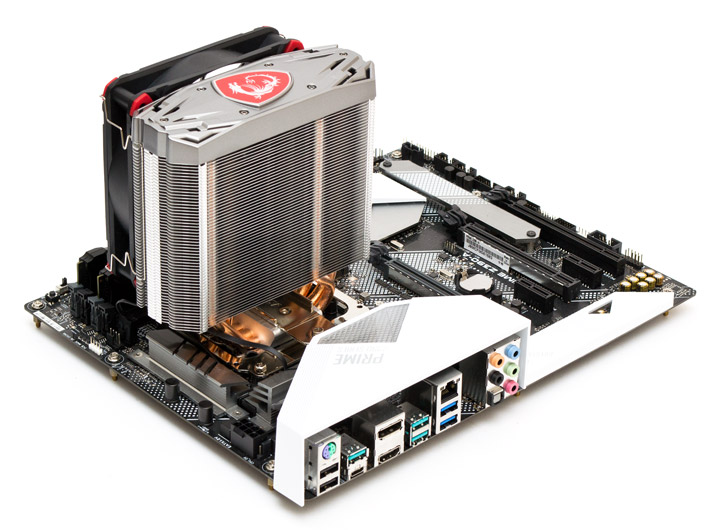

Первому слоту PCI-E кулер никак не мешает.

MSI Core Frozr S

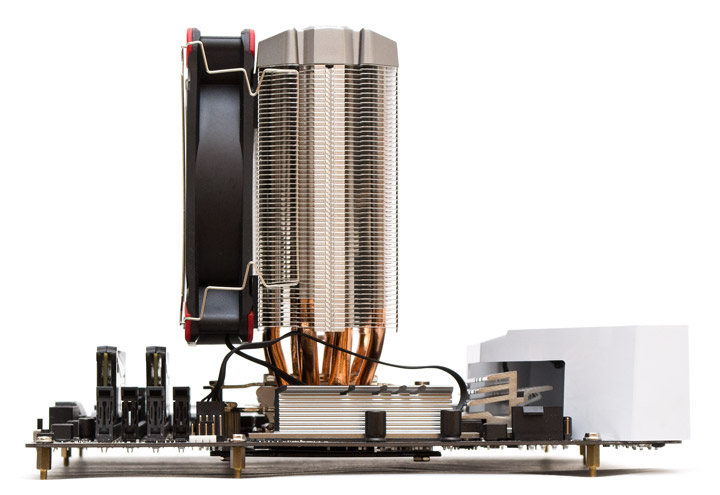

Однако на платформе Intel LGA 1151 вентилятор попадает в плоскость первого слота памяти. Если поднять пропеллер максимально высоко, насколько позволяют крепежные скобы, то в первый слот поместится память стандартной высоты с небольшим радиатором, вероятно, не выше 36 мм.

MSI Core Frozr S

Отпечаток термопасты на основании кулера и на крышке процессора выглядит хорошо. Он достаточно тонкий и равномерный, лишь уголки слегка задраны вверх. Похоже, что компании удалось сделать ровную подошву.

MSI Core Frozr SMSI Core Frozr S

Технические характеристики

Эффективность отвода тепла кулером MSI Core Frozr S сравнивалась с его старшим братом MSI Core Frozr L, затем с одним из лучших воздушных кулеров Noctua NH-U12A (с одним вентилятором), и с одним из лидеров бюджетного сегмента охлаждения — кулером Aardwolf Performa 10X.

Техническая характеристика MSI Core Frozr S MSI Core Frozr L Noctua NH-U12A Aardwolf Performa 10X (APF-10XPFM-120)
Страница продукта msi.com msi.com noctua.at performa.cool
Совместимость с процессорными разъемами Intel LGA775/115x/1366/2011/2011-3
AMD AM4/AM3(+), AM2(+)/FM2(+)/FM1
Intel LGA 775/115x/1366/2011/2011-3
AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+)
Intel LGA115x/2011/2066
AMD AM4/AM3(+)/AM2(+)/FM1/FM2(+)
Intel LGA 775/115x/1366/2011/2066
AMD AM2(+)/AM3(+)/AM4/FM1/FM2
Размеры радиатора (ДхШхВ), мм 141х55х152 140х55х155 125х58х158 131x74x151
Размеры вентилятора (ДхШхВ), мм 120х120х25,6 120х120х25 120х120х25 120х120х25
Материал радиатора и конструкция Вертикальный радиатор из алюминиевых пластин, нанизанных на 4 медных тепловых трубки расположенных U-образно. Две центральные имеют диаметр 8 мм, а две крайние — 6 мм. Тепловые трубки имеют основание прямого контакта Конструкция из алюминиевых пластин, нанизанных на 4 медные никелированные тепловые трубки диаметром 8 мм, расставленные U-образно. Тепловые трубки соединены со сплошным медным основанием, покрытым никелем Вертикальный радиатор из алюминиевых пластин, нанизанных на 7 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют сплошное медное основание. Вся конструкция никелирована, соединения пропаяны Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием
Вес радиатора, г 539 722 760 579
Количество пластин радиатора, шт. 56 51 50 46
Толщина пластин, мм 0,5 0,5 0,5 0,4
Межреберное расстояние, мм 1,4 1,8 2 2
Расчетная площадь радиатора, см² ~ 8 300 ~ 8 000 ~ 7 250 ~ 6 834
Модель вентилятора 1 x MSI TORX FAN (Power Logic PLA12025S12H-4) MSI TORX FAN (Power Logic PLA12025S12H-4) 2 x Noctua NF-A12x25 PWM 1 х Aardwolf AF12025H12M-2433
Скорость вращения вентилятора, об/мин 500 ~ 1800 ±15% с ШИМ 500 ~ 1800 с ШИМ 450 ~ 2000 с ШИМ 1000 ~ 2000 с ШИМ
Воздушный поток, м³/ч 33,62 ~ 121,09 34 ~ 121 102,1 (84,5 с L.N.A.) 76
Уровень шума вентилятора, дБ (А) 17,2 ~ 33,6 17,2 ~ 33,6 22,6 (18,8 с L.N.A.) 16 ~ 35
Статическое давление, мм воды 0,16 ~ 2,09 0,16 ~ 2,09 2,34 (1,65 с L.N.A.) 3,91
Количество и тип подшипника вентилятора Hydro-dynamic bearing (Гидродинамический подшипник) Гидродинамический подшипник (Hydro-Dynamic Bearing) SSO2 (Гидродинамический подшипник с магнитной стабилизацией) Long Life Bearing (Улучшенная втулка скольжения)
Время наработки на отказ вентилятора, час 150 000 150 000 150 000
Номинальное напряжение вентилятора, В 12 12 12 12
Сила тока вентилятора, А 0,36 0,36 0,14 0,18
Пиковое энергопотребление вентилятора, Вт 4,32 4,32 1,68 2,16
Дополнительные особенности Белая подсветка логотипа MSI, две сменные накладки на радиатор Два понижающих максимальные обороты переходника
Средняя стоимость, $ ~50 ~65 ~100 ~35

Тестовый стенд

Для тестирования эффективности кулера MSI Core Frozr S использовался стенд в следующей конфигурации:

  • процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
  • материнская плата: ASUS Prime Z390-A (Intel Z390);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
  • системный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентиляторов: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре помещения в 27 градусов. Для прогрева центрального процессора использовался LinX 0.7.3 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp GT 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

MSI Core Frozr S

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. К сожалению, в условно бесшумном режиме работы при 40 дБ (А) с нагревом процессора смог справится только Noctua NH-U12A. А максимальный для него уровень шума в 52 дБ (А) на MSI Core Frozr S достигался при 1300 об/мин. Максимальный для MSI Core Frozr S шум составлял 59 дБ (А) на 1800 об/мин. Aardwolf Performa 10X оказалась чуть тише на максимуме — всего 58 дБ (А) при 2000 об/мин.

MSI Core Frozr S

Посмотрим, как обстоят дела с температурами. И тут нас ждет первый сюрприз. На предельных оборотах MSI Core Frozr S оказался на три градуса эффективнее чем Core Frozr L с точно таким же пропеллером. Похоже, что прямой контакт тепловых трубок и чуть большая площадь рассеивания обеспечили ему преимущество. Более того этот результат лучше на два градуса чем у Performa 10X, хотя и при чуть большем уровне шума. И даже если снизить скорость до 1300 об/мин, кулер все еще способен удержать 150 ваттный процессор от перегрева и сброса частоты. Ожидаемо, тягаться с Noctua NH-U12A для новичка оказалось не по силам — при одинаковом уровне шума он уступает чемпиону 7 градусов. Но ведь и цена Core Frozr S почти в два раз меньше. В общем, с моей точки зрения эффективность охлаждения у MSI Core Frozr S хорошая и вполне соответствует его цене. А ведь сюда можно еще установить второй вентилятор.

Выводы

MSI Core Frozr S должен был стать упрощением модели Core Frozr L, но по факту, по многим параметрам он получился лучше. Я бы сказал, что его «довели до ума». Вместо четырех 8-мм тепловых трубок здесь сделали две на 8-мм по центру и две на 6-мм по краям. Отказались от подсветки, никелировки тепловых трубок, понизили высоту кулера, добавили лишних ребер. Вместо сплошного основания сделали подошву прямого контакта. И к чему это все привело? Core Frozr S стал компактнее, дешевле и производительнее чем Frozr L. Не знаю, это была запланированная эволюция или так вышло случайно, но лично меня результат порадовал. Конечно, данный кулер все еще не входит по цене в бюджетный сегмент. Но у него есть все шансы прочно закрепиться в среднем сегменте, предлагая высокую совместимость, производительность и тишину, да еще и под маркой популярного бренда. MSI Core Frozr S — это удачный по всем параметрам кулер, который подойдет для подавляющего большинства систем с не экстремальным разгоном процессора. А для почитателей продукции бренда MSI это просто отличное предложение с адекватным ценником.
