Установка
Тепловой тест MSI Core Frozr S мы осуществили на базе процессора Intel Core i5-9600K. Процесс сборки занял немного времени. Сначала была подготовлена усилительная пластина — в нее были вставлены металлические шпильки, которые с внешней стороны удерживались фиксаторами.
Затем пластина была уложена на свое место, с обратной стороны материнской платы.
С лицевой стороны нужно навинтить на шпильки металлические подставки, изолированной стороной вниз.
На подставки мелкими винтиками прикручивается крепежная рамка.
Затем наносится термоинтерфейс, ставится кулер, прижимная скоба которого прикручивается к рамке двумя специальными винтами.
И остается только закрепить на место вентилятор и подключить его к питанию.
Первому слоту PCI-E кулер никак не мешает.
Однако на платформе Intel LGA 1151 вентилятор попадает в плоскость первого слота памяти. Если поднять пропеллер максимально высоко, насколько позволяют крепежные скобы, то в первый слот поместится память стандартной высоты с небольшим радиатором, вероятно, не выше 36 мм.
Отпечаток термопасты на основании кулера и на крышке процессора выглядит хорошо. Он достаточно тонкий и равномерный, лишь уголки слегка задраны вверх. Похоже, что компании удалось сделать ровную подошву.
Технические характеристики
Эффективность отвода тепла кулером MSI Core Frozr S сравнивалась с его старшим братом MSI Core Frozr L, затем с одним из лучших воздушных кулеров Noctua NH-U12A (с одним вентилятором), и с одним из лидеров бюджетного сегмента охлаждения — кулером Aardwolf Performa 10X.
| Техническая характеристика | MSI Core Frozr S | MSI Core Frozr L | Noctua NH-U12A | Aardwolf Performa 10X (APF-10XPFM-120) |
|---|---|---|---|---|
| Страница продукта | msi.com | msi.com | noctua.at | performa.cool |
| Совместимость с процессорными разъемами | Intel LGA775/115x/1366/2011/2011-3 AMD AM4/AM3(+), AM2(+)/FM2(+)/FM1 |
Intel LGA 775/115x/1366/2011/2011-3 AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+) |
Intel LGA115x/2011/2066 AMD AM4/AM3(+)/AM2(+)/FM1/FM2(+) |
Intel LGA 775/115x/1366/2011/2066 AMD AM2(+)/AM3(+)/AM4/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 141х55х152 | 140х55х155 | 125х58х158 | 131x74x151 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25,6 | 120х120х25 | 120х120х25 | 120х120х25 |
| Материал радиатора и конструкция | Вертикальный радиатор из алюминиевых пластин, нанизанных на 4 медных тепловых трубки расположенных U-образно. Две центральные имеют диаметр 8 мм, а две крайние — 6 мм. Тепловые трубки имеют основание прямого контакта | Конструкция из алюминиевых пластин, нанизанных на 4 медные никелированные тепловые трубки диаметром 8 мм, расставленные U-образно. Тепловые трубки соединены со сплошным медным основанием, покрытым никелем | Вертикальный радиатор из алюминиевых пластин, нанизанных на 7 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют сплошное медное основание. Вся конструкция никелирована, соединения пропаяны | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием |
| Вес радиатора, г | 539 | 722 | 760 | 579 |
| Количество пластин радиатора, шт. | 56 | 51 | 50 | 46 |
| Толщина пластин, мм | 0,5 | 0,5 | 0,5 | 0,4 |
| Межреберное расстояние, мм | 1,4 | 1,8 | 2 | 2 |
| Расчетная площадь радиатора, см² | ~ 8 300 | ~ 8 000 | ~ 7 250 | ~ 6 834 |
| Модель вентилятора | 1 x MSI TORX FAN (Power Logic PLA12025S12H-4) | MSI TORX FAN (Power Logic PLA12025S12H-4) | 2 x Noctua NF-A12x25 PWM | 1 х Aardwolf AF12025H12M-2433 |
| Скорость вращения вентилятора, об/мин | 500 ~ 1800 ±15% с ШИМ | 500 ~ 1800 с ШИМ | 450 ~ 2000 с ШИМ | 1000 ~ 2000 с ШИМ |
| Воздушный поток, м³/ч | 33,62 ~ 121,09 | 34 ~ 121 | 102,1 (84,5 с L.N.A.) | 76 |
| Уровень шума вентилятора, дБ (А) | 17,2 ~ 33,6 | 17,2 ~ 33,6 | 22,6 (18,8 с L.N.A.) | 16 ~ 35 |
| Статическое давление, мм воды | 0,16 ~ 2,09 | 0,16 ~ 2,09 | 2,34 (1,65 с L.N.A.) | 3,91 |
| Количество и тип подшипника вентилятора | Hydro-dynamic bearing (Гидродинамический подшипник) | Гидродинамический подшипник (Hydro-Dynamic Bearing) | SSO2 (Гидродинамический подшипник с магнитной стабилизацией) | Long Life Bearing (Улучшенная втулка скольжения) |
| Время наработки на отказ вентилятора, час | 150 000 | 150 000 | 150 000 | – |
| Номинальное напряжение вентилятора, В | 12 | 12 | 12 | 12 |
| Сила тока вентилятора, А | 0,36 | 0,36 | 0,14 | 0,18 |
| Пиковое энергопотребление вентилятора, Вт | 4,32 | 4,32 | 1,68 | 2,16 |
| Дополнительные особенности | – | Белая подсветка логотипа MSI, две сменные накладки на радиатор | Два понижающих максимальные обороты переходника | – |
| Средняя стоимость, $ | ~50 | ~65 | ~100 | ~35 |
Тестовый стенд
Для тестирования эффективности кулера MSI Core Frozr S использовался стенд в следующей конфигурации:
- процессор: Intel Core i5-9600K (3,7@4,5 ГГц, 1,234 В);
- материнская плата: ASUS Prime Z390-A (Intel Z390);
- память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
- системный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентиляторов: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре помещения в 27 градусов. Для прогрева центрального процессора использовался LinX 0.7.3 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp GT 3.70.
Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования

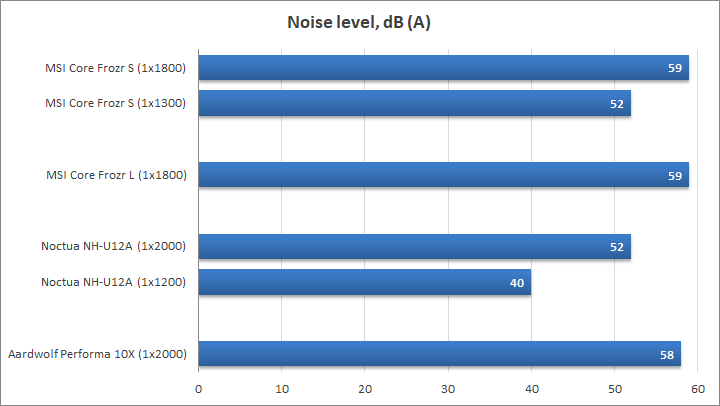

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. К сожалению, в условно бесшумном режиме работы при 40 дБ (А) с нагревом процессора смог справится только Noctua NH-U12A. А максимальный для него уровень шума в 52 дБ (А) на MSI Core Frozr S достигался при 1300 об/мин. Максимальный для MSI Core Frozr S шум составлял 59 дБ (А) на 1800 об/мин. Aardwolf Performa 10X оказалась чуть тише на максимуме — всего 58 дБ (А) при 2000 об/мин.

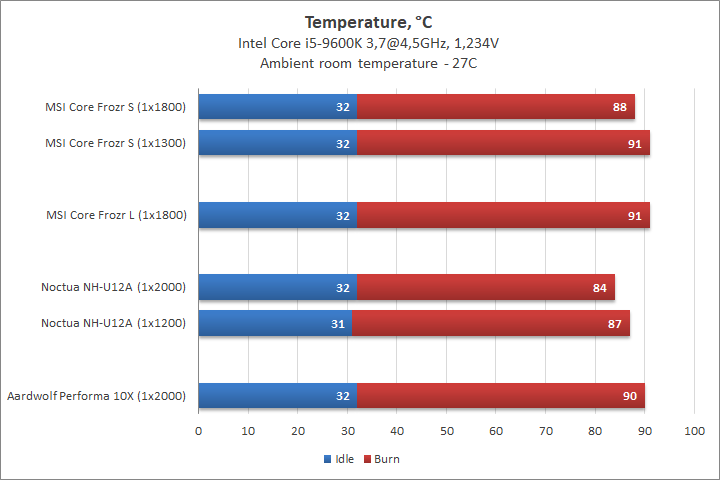

Посмотрим, как обстоят дела с температурами. И тут нас ждет первый сюрприз. На предельных оборотах MSI Core Frozr S оказался на три градуса эффективнее чем Core Frozr L с точно таким же пропеллером. Похоже, что прямой контакт тепловых трубок и чуть большая площадь рассеивания обеспечили ему преимущество. Более того этот результат лучше на два градуса чем у Performa 10X, хотя и при чуть большем уровне шума. И даже если снизить скорость до 1300 об/мин, кулер все еще способен удержать 150 ваттный процессор от перегрева и сброса частоты. Ожидаемо, тягаться с Noctua NH-U12A для новичка оказалось не по силам — при одинаковом уровне шума он уступает чемпиону 7 градусов. Но ведь и цена Core Frozr S почти в два раз меньше. В общем, с моей точки зрения эффективность охлаждения у MSI Core Frozr S хорошая и вполне соответствует его цене. А ведь сюда можно еще установить второй вентилятор.
Выводы
MSI Core Frozr S должен был стать упрощением модели Core Frozr L, но по факту, по многим параметрам он получился лучше. Я бы сказал, что его «довели до ума». Вместо четырех 8-мм тепловых трубок здесь сделали две на 8-мм по центру и две на 6-мм по краям. Отказались от подсветки, никелировки тепловых трубок, понизили высоту кулера, добавили лишних ребер. Вместо сплошного основания сделали подошву прямого контакта. И к чему это все привело? Core Frozr S стал компактнее, дешевле и производительнее чем Frozr L. Не знаю, это была запланированная эволюция или так вышло случайно, но лично меня результат порадовал. Конечно, данный кулер все еще не входит по цене в бюджетный сегмент. Но у него есть все шансы прочно закрепиться в среднем сегменте, предлагая высокую совместимость, производительность и тишину, да еще и под маркой популярного бренда. MSI Core Frozr S — это удачный по всем параметрам кулер, который подойдет для подавляющего большинства систем с не экстремальным разгоном процессора. А для почитателей продукции бренда MSI это просто отличное предложение с адекватным ценником.
