Обзор системы жидкостного охлаждения Lian Li Galahad AIO 360

В основном бренд Lian Li сфокусирован на компьютерных шасси. Но есть в ассортименте компании и другие полезные продукты. Например, системы жидкостного охлаждения процессора типа AIO (все-в-одном). Строго говоря, сейчас их есть всего два вида — Galahad AIO 360 и Galahad AIO 240, в черном или белом цвете и с красивым оформлением фирменными вставками из шлифованного алюминия. В данном обзоре мы рассмотрим 360-мм вариант, изучим его особенности и проверим результаты в тепловом тесте.

Lian Li Galahad AIO 360

Характеристики

Техническая характеристика Lian Li Galahad AIO 360
Страница продукта lian-li.com
Совместимость с процессорными разъемами Intel LGA775/115x/1200/1366/2011/2011-3/2066
AMD AM4/FM2/FM1/AM3/AM2
Размеры радиатора (ДхШхВ), мм 397,5х122,2х27,2
Размеры вентилятора (ДхШхВ), мм 120х120х25
Материал радиатора и конструкция Алюминиевый трехсекционный водяной радиатор с ребрами ленточного типа
Количество пластин на дюйм, FPI 19
Размер водоблока, (ДхШхВ), мм 87,1х74х61,8
Материал водоблока Пластмассовый корпус с алюминиевыми накладками и медным основанием
Время наработки на отказ помпы, час 70 000
Уровень шума помпы, дБ (А) 20
Модель вентилятора 3 x GF.12F19P.R50B0
Скорость вращения вентилятора, об/мин 800 ~ 1900 с ШИМ
Воздушный поток, м³/ч 117,52
Уровень шума вентилятора, дБ (А) 32
Статическое давление, мм воды 2,54
Количество и тип подшипника вентилятора FDB (гидродинамический подшипник)
Время наработки на отказ вентилятора, час 40 000
Номинальное напряжение вентилятора, В 12
Сила тока вентилятора, А 0,18
Пиковое энергопотребление вентилятора, Вт 2,16
Дополнительные особенности Вентиляторы и помпа с ARGB подсветкой, контроллер подсветки в комплекте. Алюминиевые накладки радиатора и помпы. Магнитная алюминиевая накладка на зеркало водоблока. Поворотный логотип на помпе
Средняя стоимость 5599 грн

Упаковка и комплект поставки

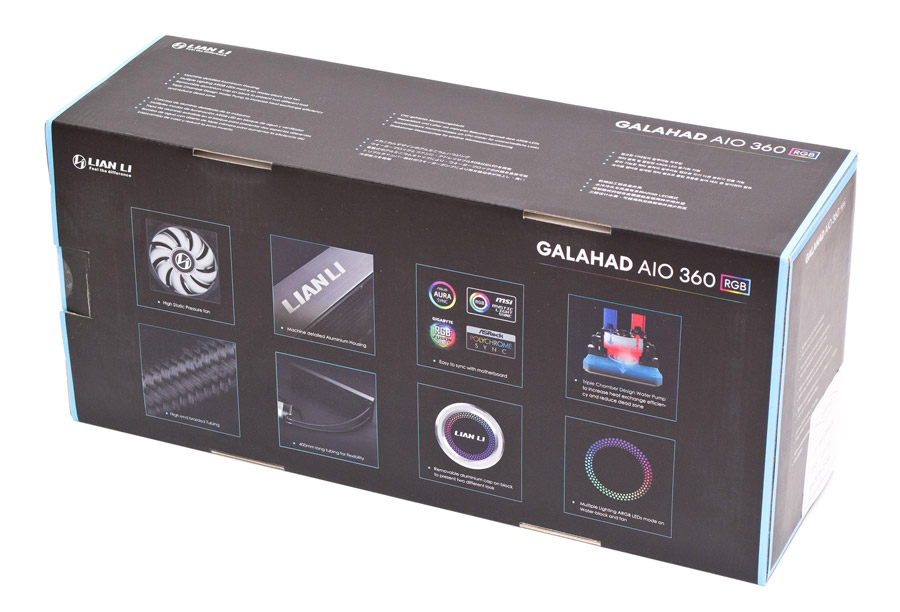

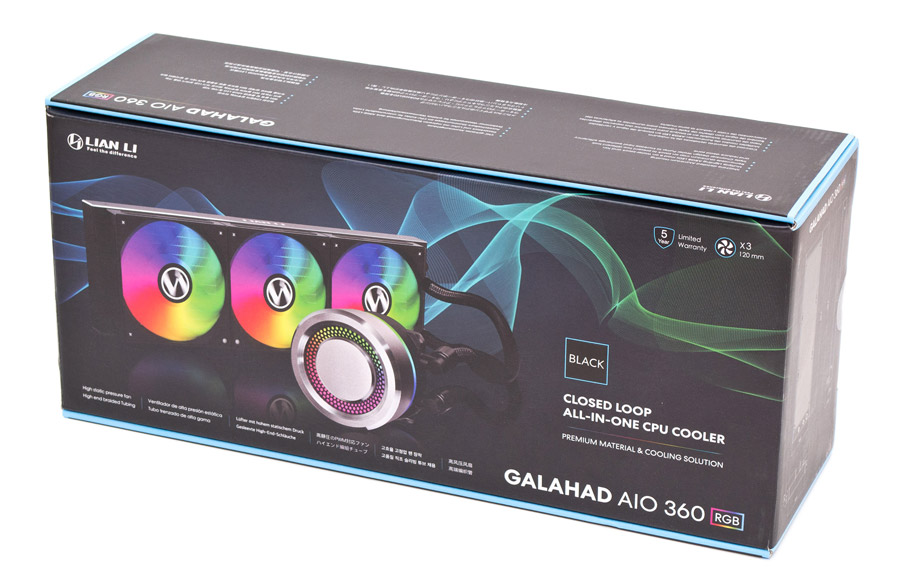

Поставляется продукт в привычной для такого класса систем упаковке, на внешней стороне которой можно найти всю необходимую информацию об устройстве, отображенную в виде текста и цветных картинок.

Lian Li Galahad AIO 360Lian Li Galahad AIO 360

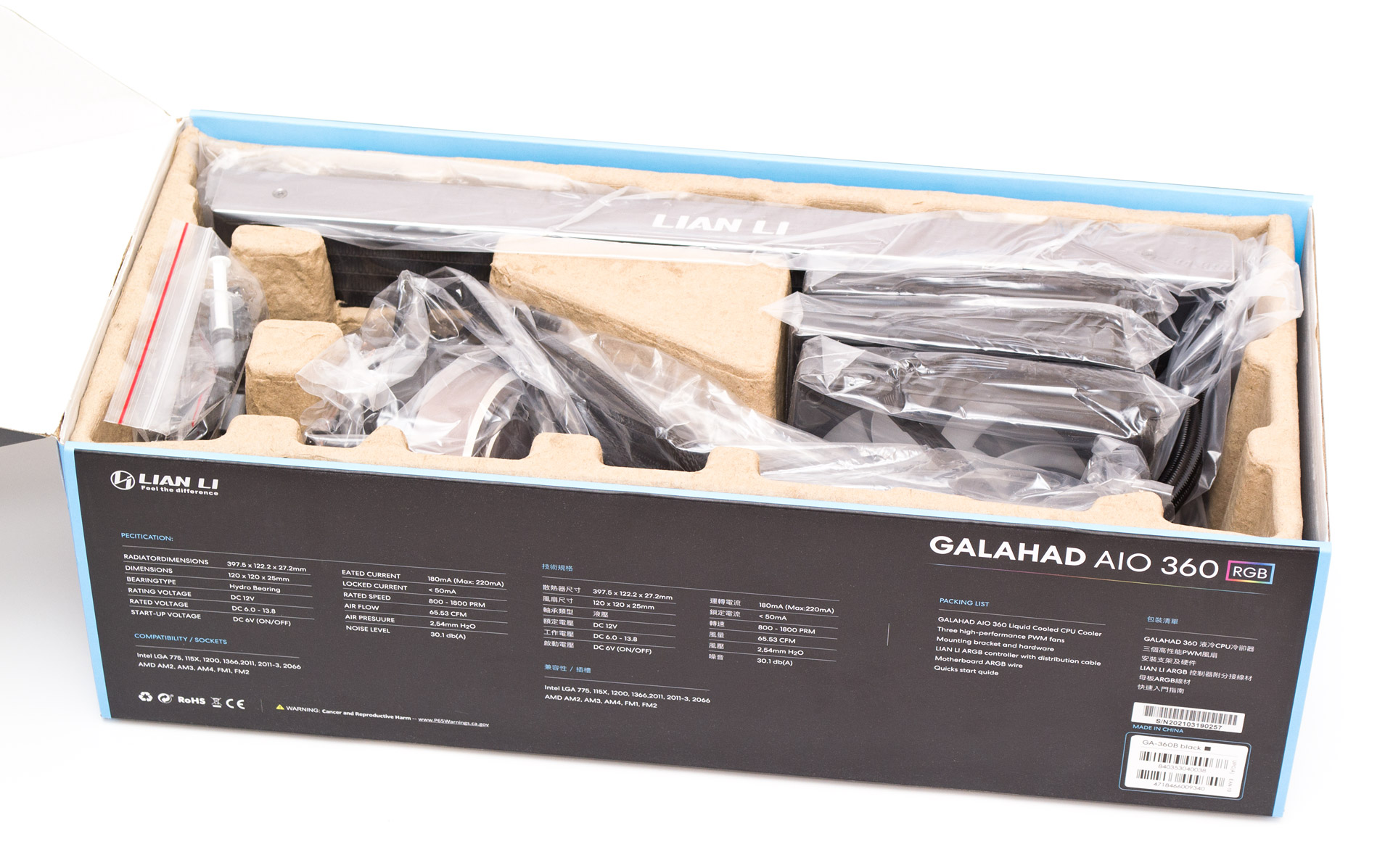

Внутри находится фигурный картонный лоток, способный впитать охлаждающую жидкость в случае аварийной утечки. В нем разложены все элементы системы, дополнительно защищенные полиэтиленовыми пакетами.

Lian Li Galahad AIO 360

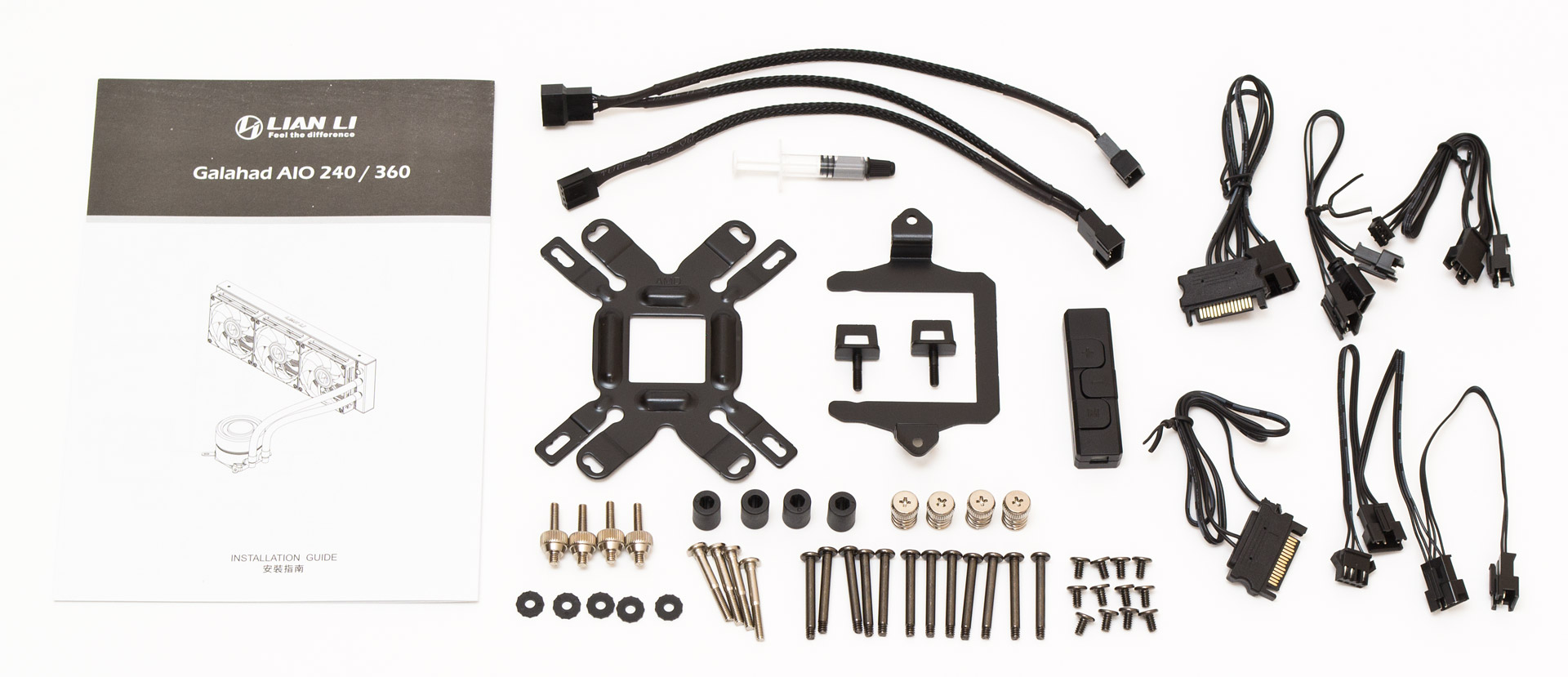

В комплект поставки кроме системы AIO и трех вентиляторов, входит:

  • инструкция по монтажу системы охлаждения;
  • удлинитель в оплетке на четыре контакта для подключения трех вентиляторов в один разъем;
  • шприц с термопастой;
  • универсальная металлическая усилительная пластина;
  • крепежная рамка помпы для разъемов AMD;
  • две крепежные проушины с винтовой стойкой для разъемов AMD;
  • контроллер подсветки;
  • четыре винтовые стойки для сокетов Intel LGA 2011/2011-3/2066;
  • четыре пластиковых проставки под крепежные лапы;
  • четыре подпружиненных гайки с накатанной головкой и насечкой под крестовую отвертку;
  • пять фиксирующих накладок
  • четыре винтовые шпильки для сокетов Intel LGA775/115x/1200/1366;
  • 12 длинных винтов для монтажа вентиляторов;
  • 12 коротких винтов для монтажа радиатора в корпус;
  • переходник для питания помпы от БП;
  • переходник для питания контроллера подсветки от БП;
  • переходник-разветвитель от подсветки помпы и вентиляторов на стандартный разъем материнской платы +5VDG;
  • переходник-разветвитель от подсветки помпы и вентиляторов на комплектный контроллер подсветки;
  • переходник-разветвитель от подсветки трех вентиляторов на один общий разъем.

Lian Li Galahad AIO 360

Внешний вид

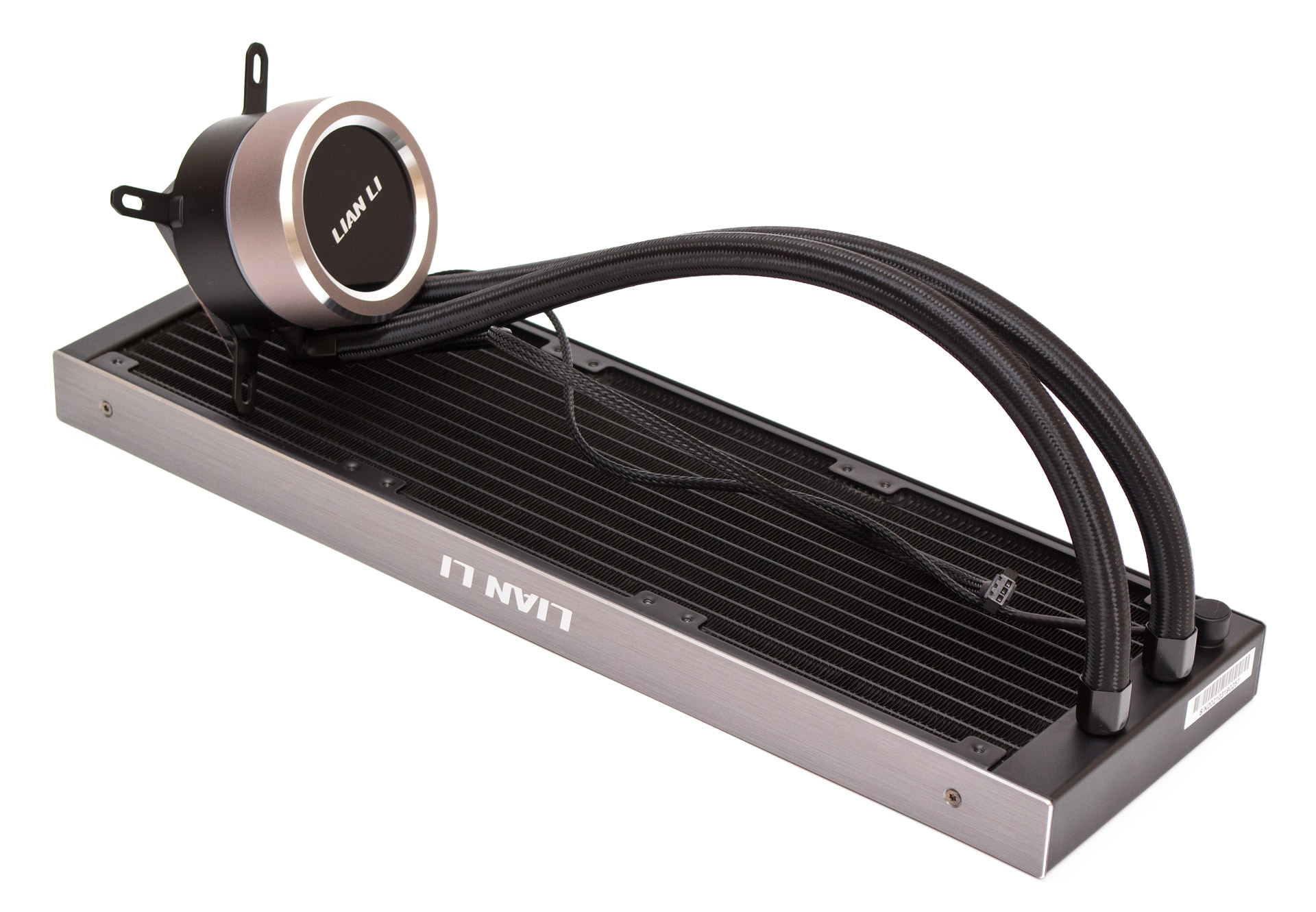

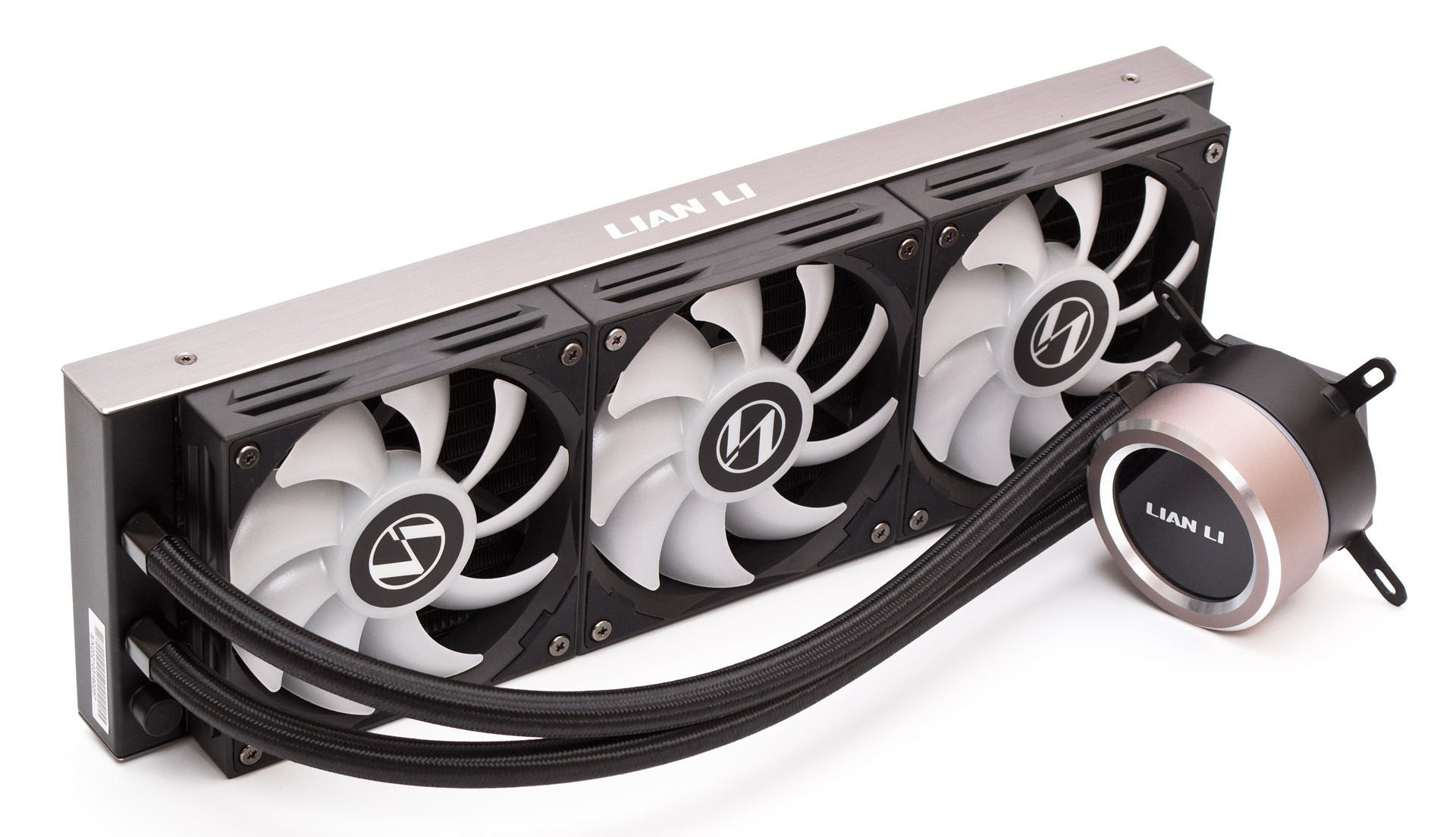

Внешность Lian Li Galahad AIO 360 в целом напоминает вид сотен других подобных систем, но позитивно отличается от них стильными алюминиевыми вставками на радиаторе и в верхней части водоблока. Не особо гибкие шланги заключены в плотную нейлоновую оплетку и обладают длиной 400 мм при внешнем диаметре в 13 мм.

Lian Li Galahad AIO 360

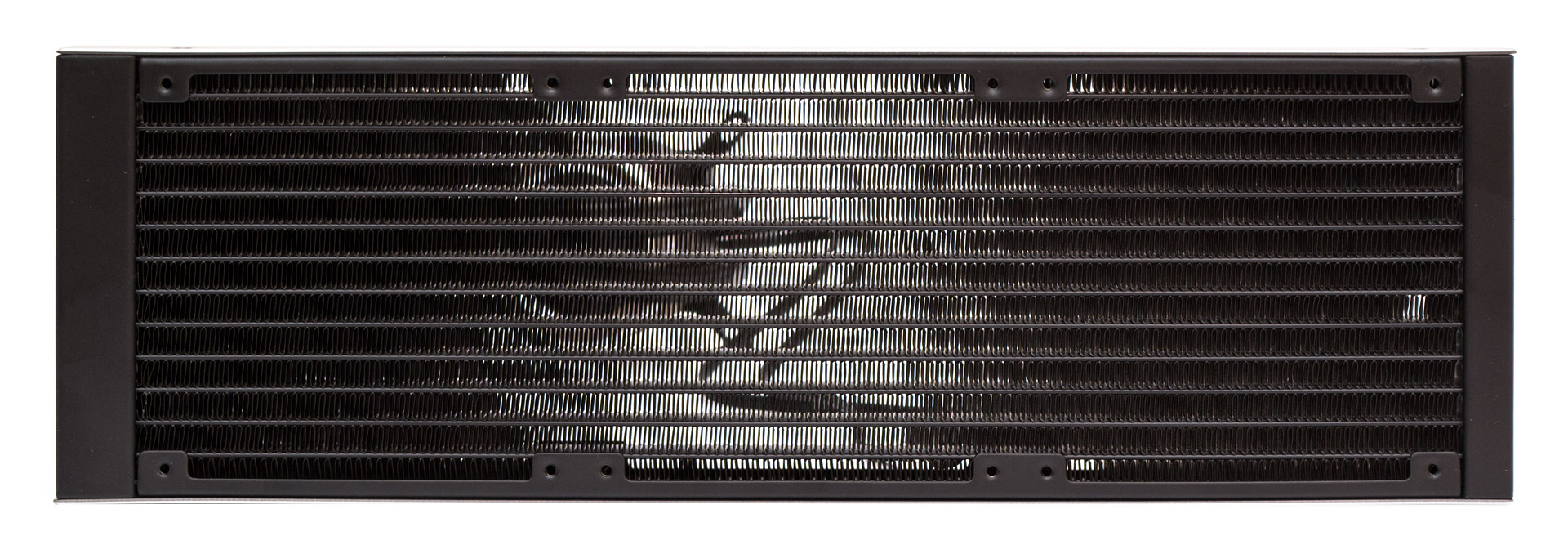

Стандартный трехсекционный радиатор имеет габариты 397,5х122,2х27,2 мм. В боковых ламелях есть три набора крепежных отверстий для 120-мм вентиляторов, расположенных без зазора. Ребра ленточного типа изготовлены с плотностью расположения 19 FPI (пластин на дюйм) и имеют высоту 20 мм (против обычных 16 мм). Между ребрами проходят 14 каналов, через которые прокачивается хладагент.

Lian Li Galahad AIO 360

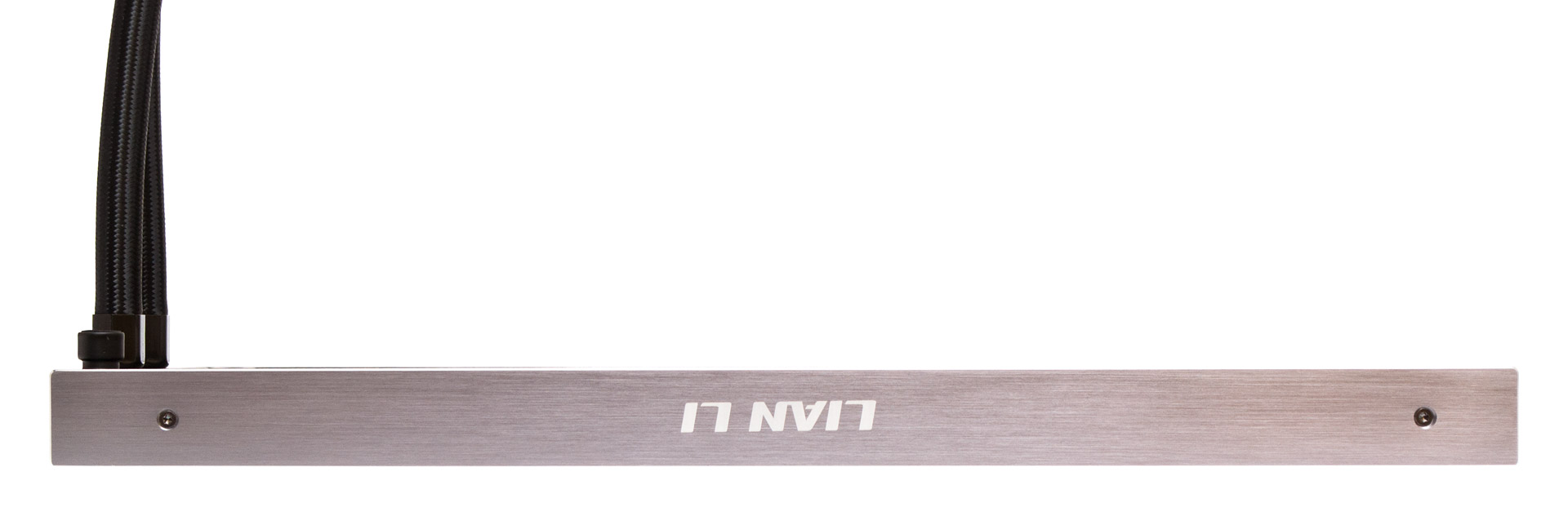

С обеих сторон радиатора присутствуют накладки из шлифованного алюминия толщиной в 1 мм и с надписью Lian Li в центре.

Lian Li Galahad AIO 360

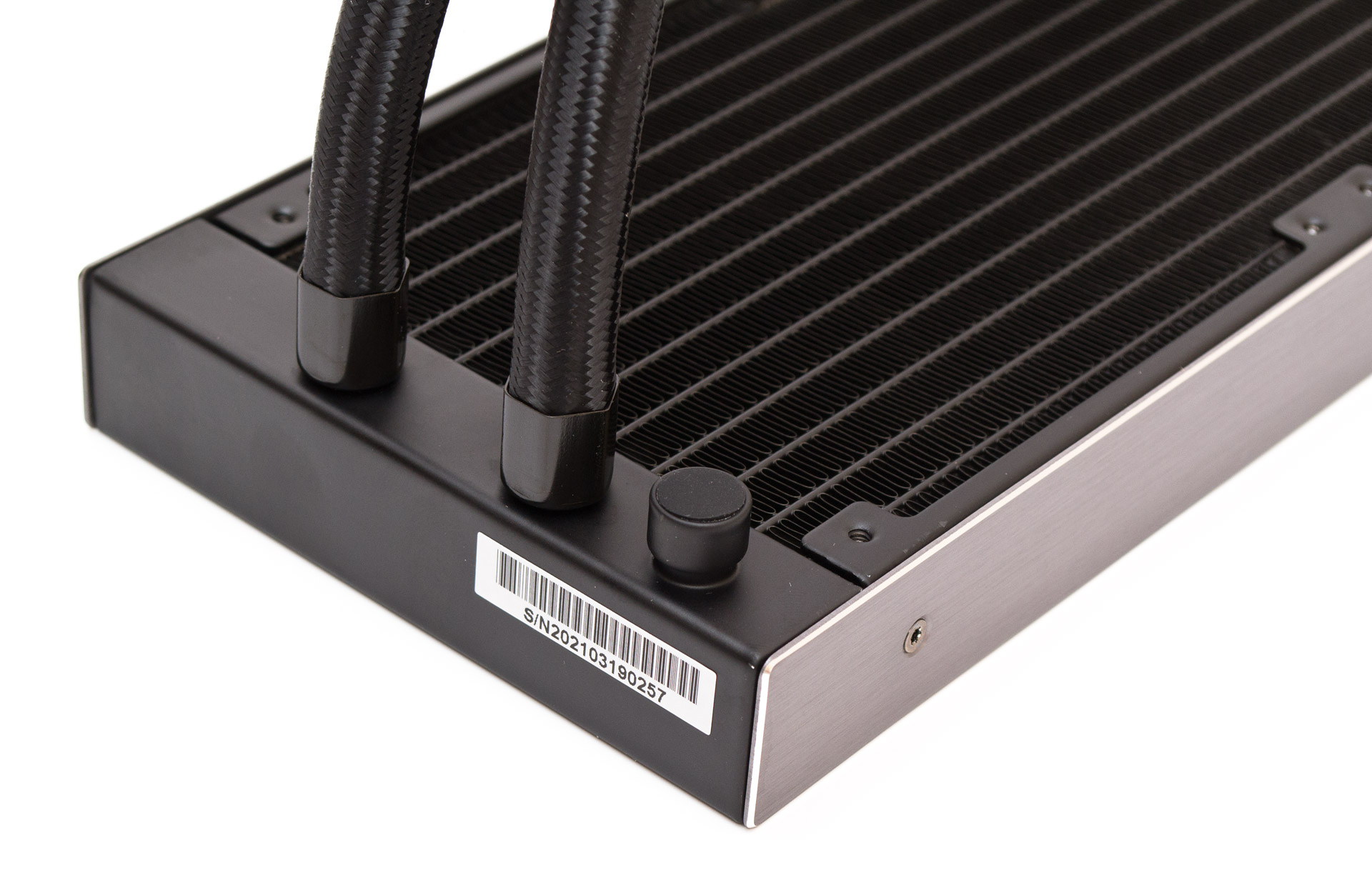

Трубки неподвижно запрессованы металлическими обоймами на фитинги радиатора. Толщина коллектора со стороны выхода шлангов равна 22,5 мм. Здесь же наклеен серийный номер изделия. А еще есть закрытое пробкой сливное отверстие, позволяющее при необходимости произвести замену хладагента в системе без её полной разборки.

Lian Li Galahad AIO 360

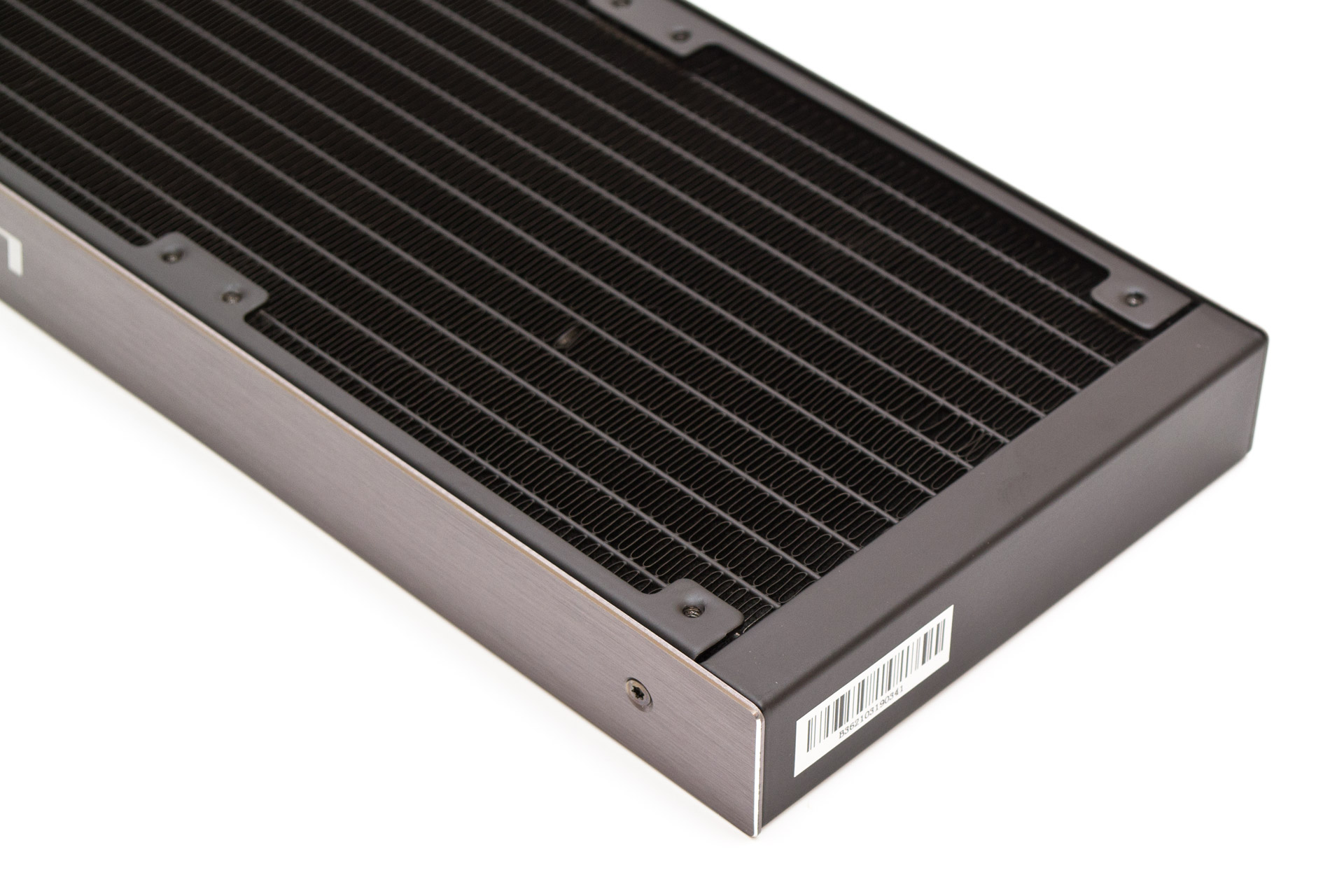

Коллектор с противоположной стороны имеет толщину в 14 мм. И здесь тоже есть наклейка со штрихкодом.

Lian Li Galahad AIO 360

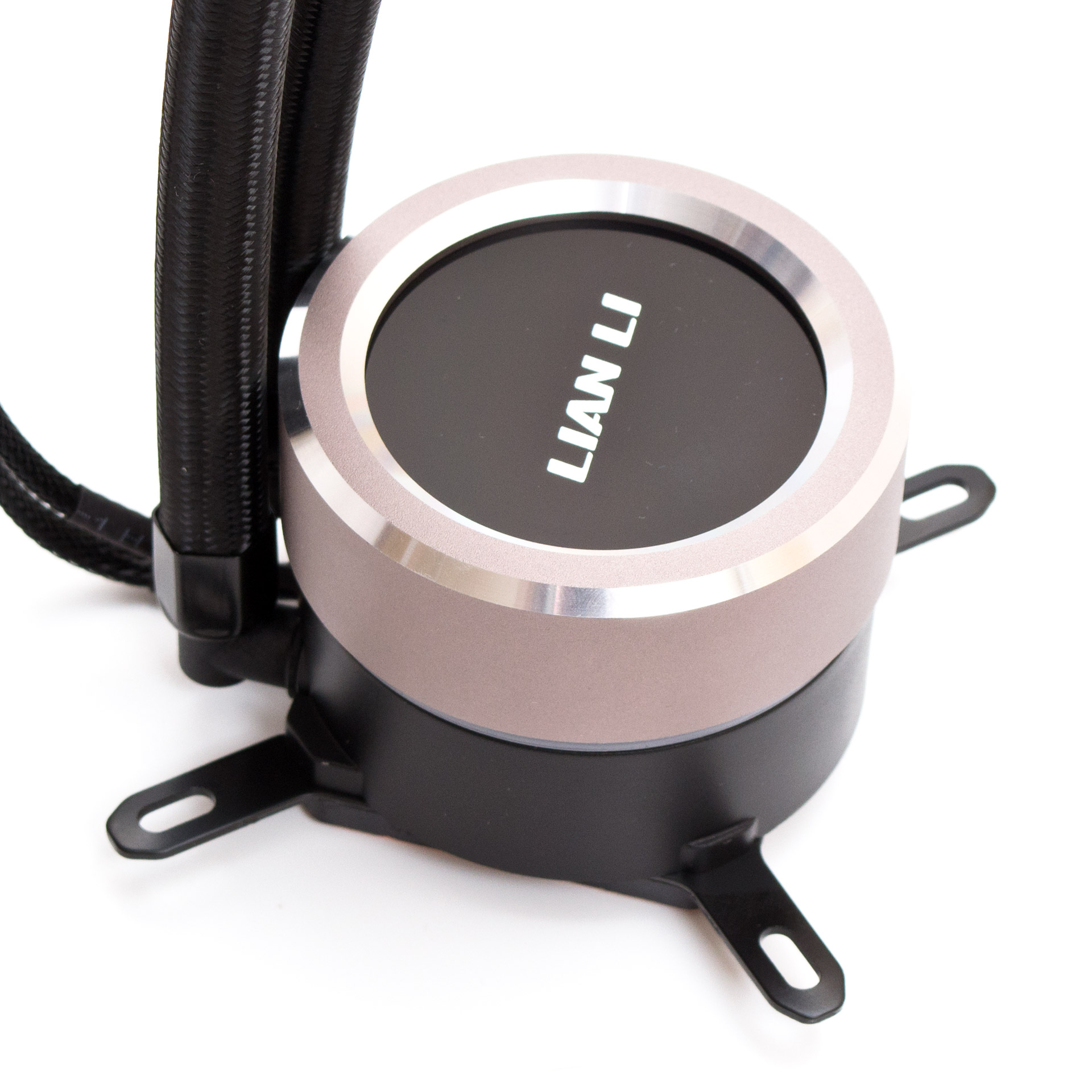

Водоблок выглядит красиво и лаконично. Он идеально круглый, нижняя часть выполнена из пластика, зато верхняя половина представляет собой кусок цельного алюминия с точно обработанными гранями. Центральная вставка пластиковая, по центру тут есть надпись Lian Li, вокруг которой по периметру скрыто 11 светодиодов подсветки. Интересно и то, что верхняя металлическая часть свободно вращается вокруг центральной оси, позволяя выставить поворот надписи под нужным углом в одном из четырех фиксированных положений.

Lian Li Galahad AIO 360

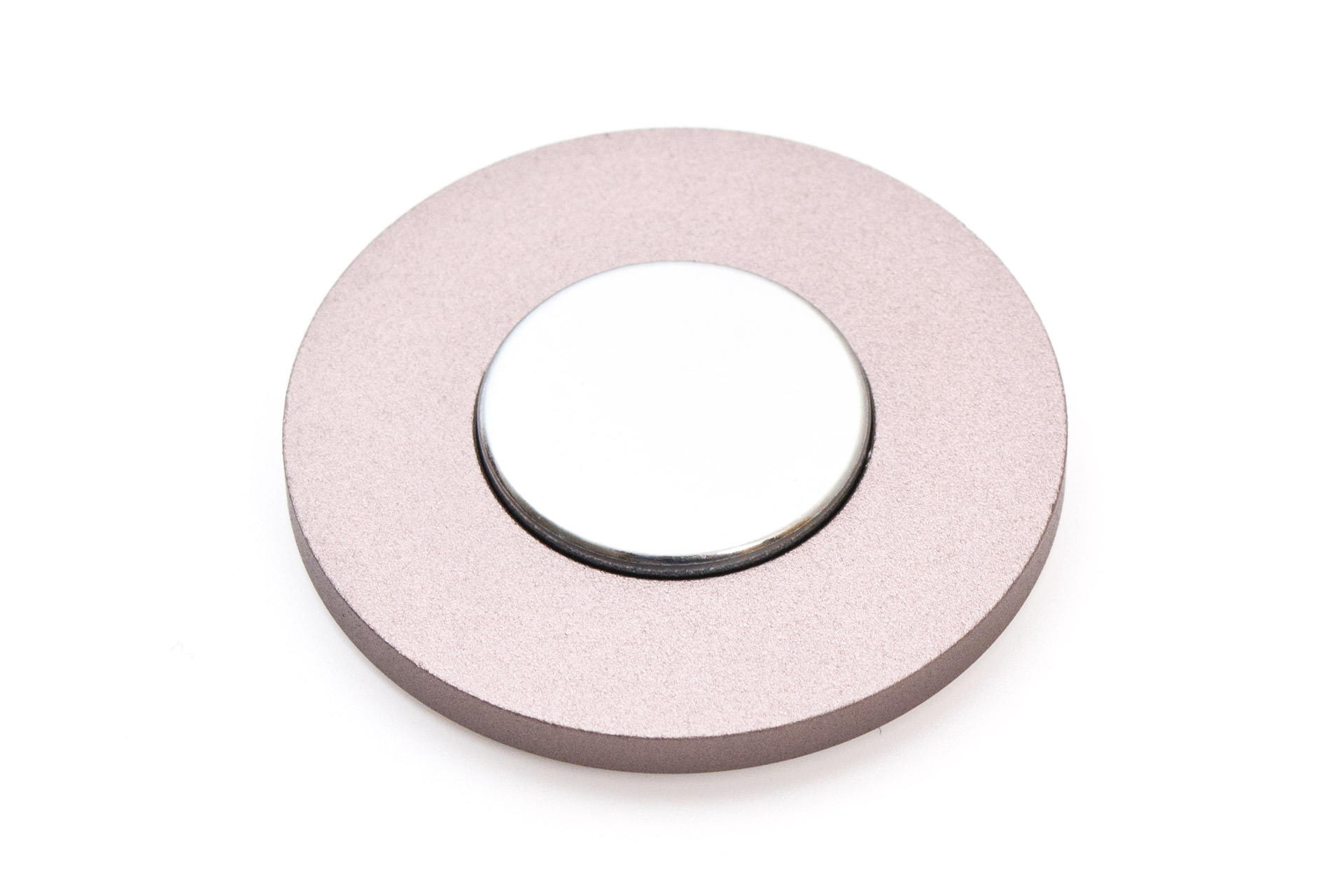

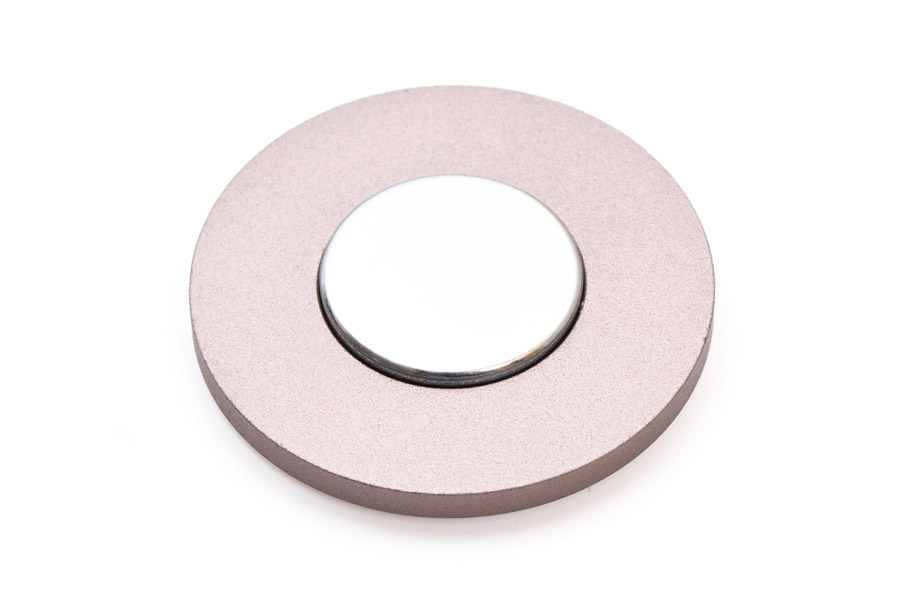

Есть в комплекте и забавная 4,5-мм по толщине алюминиевая накладка с магнитом.

Lian Li Galahad AIO 360

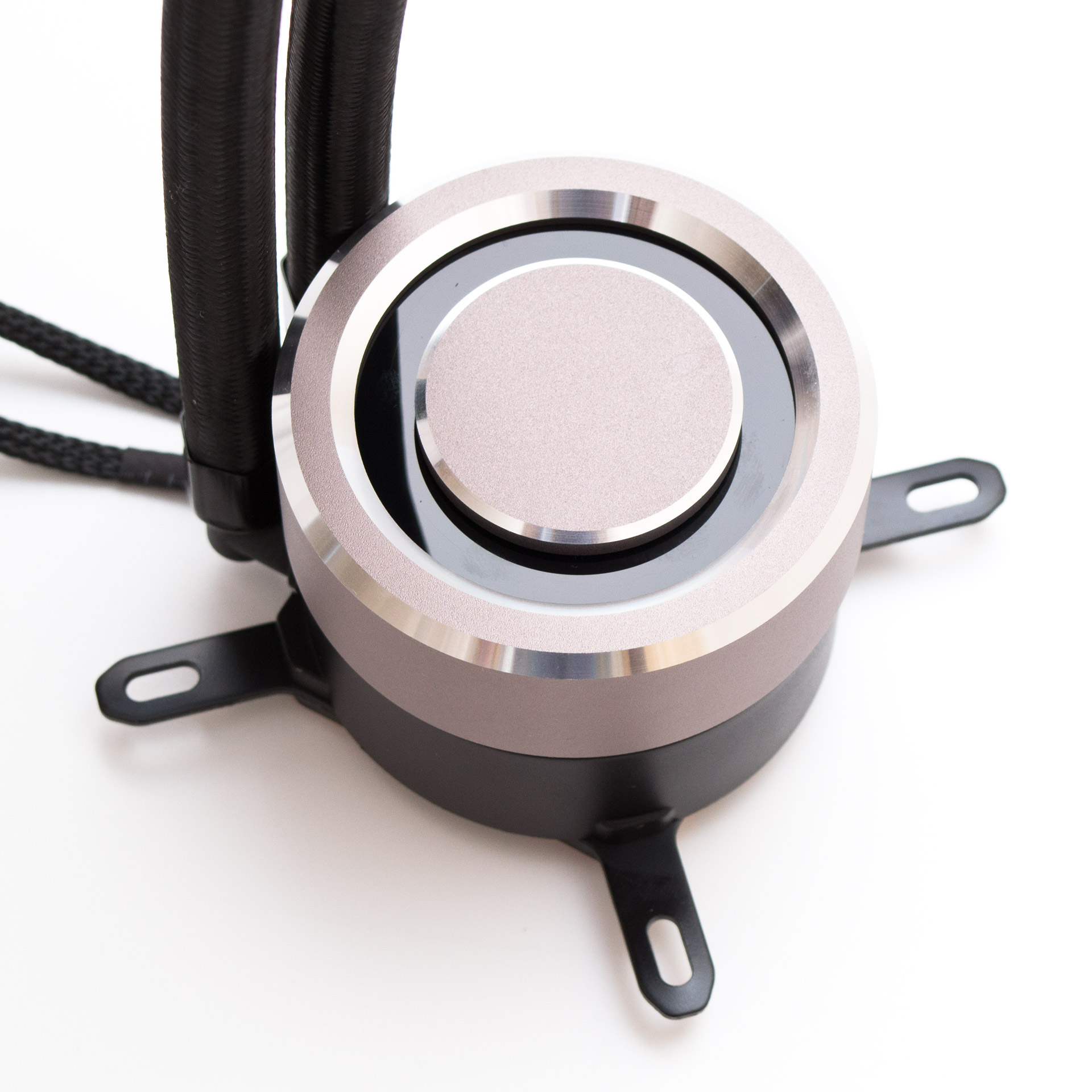

Её роль состоит в том, чтобы закрывать собой надпись от тех, кому она не нравится.

Lian Li Galahad AIO 360

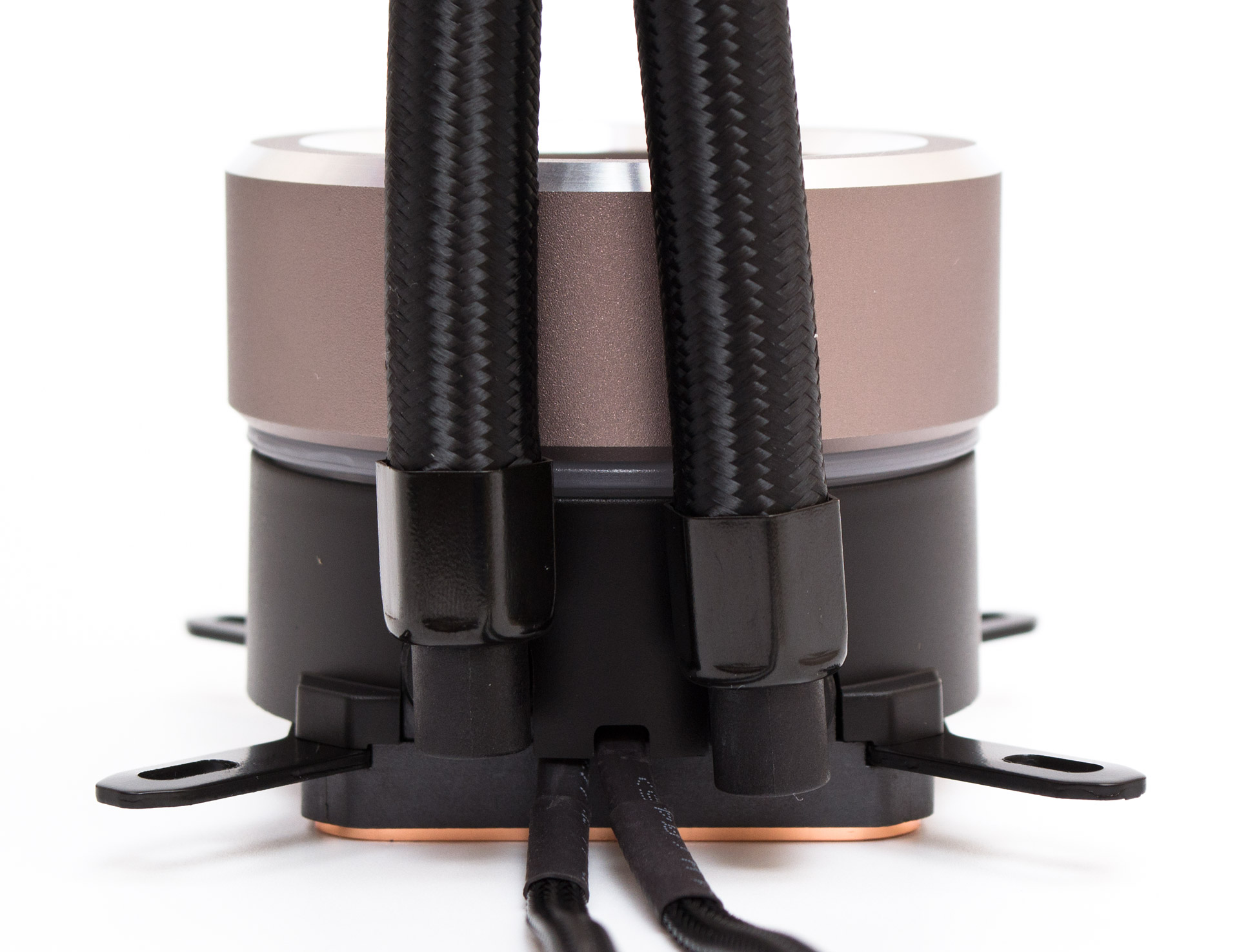

Шланги соединяются с водоблоком угловыми фитингами при помощи опрессовки металлическими обоймами. Высота водоблока составляет 62 мм, диаметр — 74 мм.

Lian Li Galahad AIO 360

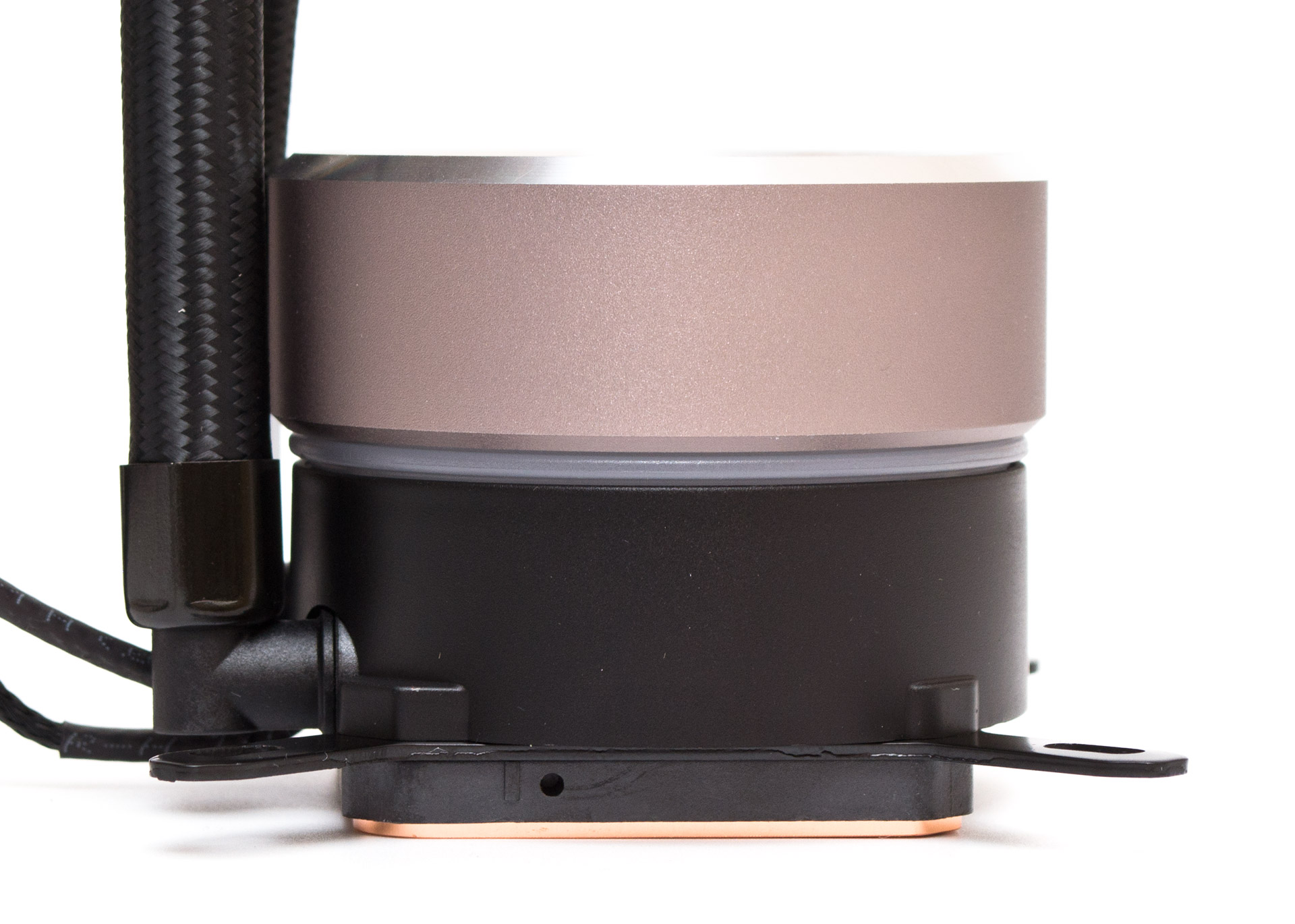

Фитинги расположены на разном уровне по высоте. Внутренне устройство помпы и водоблока можно в подробностях рассмотреть на официальной страничке продукта. Скорость вращения помпы нигде официально не указана, но наши измерения показали на уровне 1600–3200 об/мин. При работе она издает тихое равномерное жужжание на уровне чуть ниже 40 дБ (А), то есть, не слышимое из закрытого корпуса.

Lian Li Galahad AIO 360

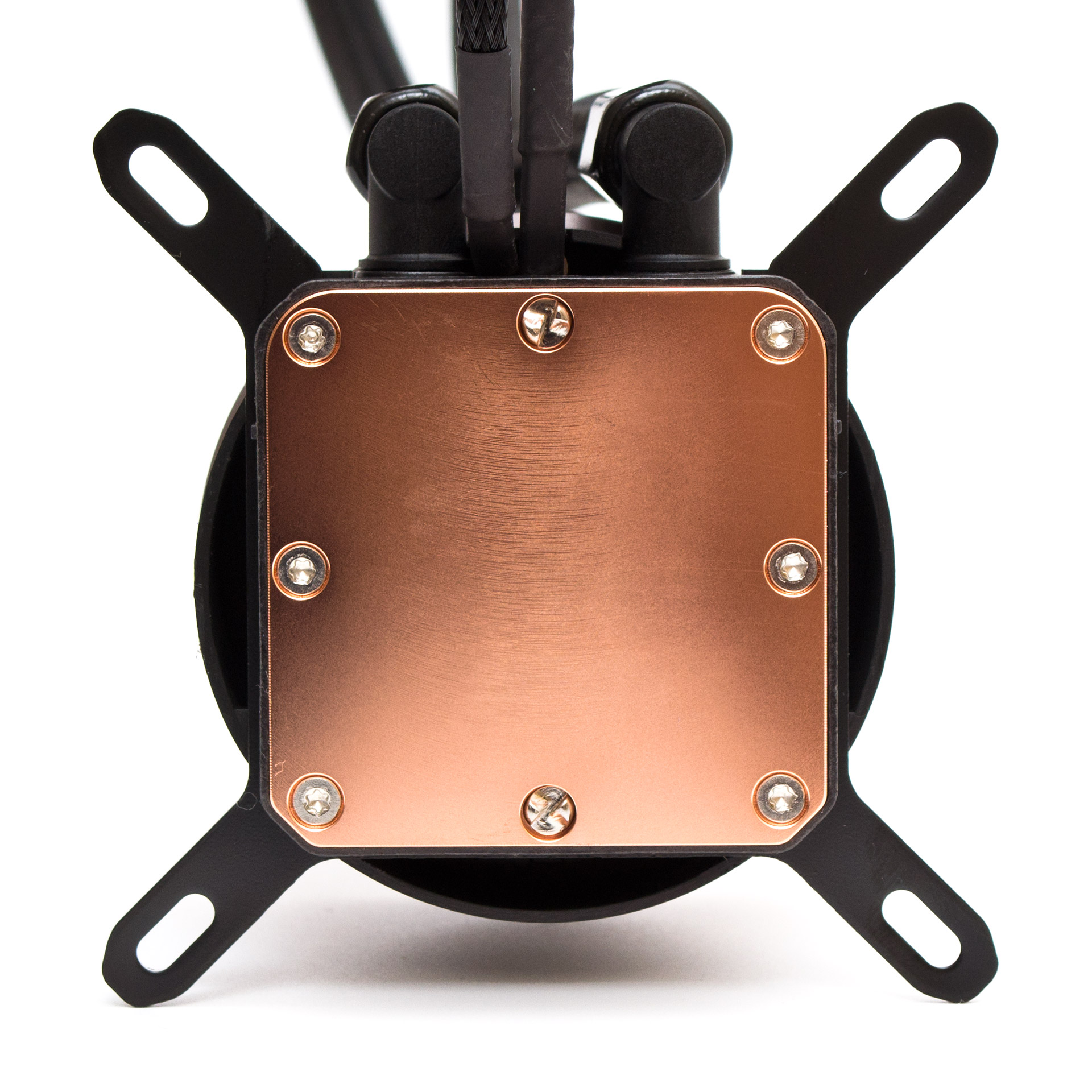

Относительно ровная медная подошва имеет форму квадрата со скругленными углами размером 56х56 мм. Если присмотреться, будет видна радиальная шлифовка основания со слегка приподнятым «прямоугольником» в центре. Шесть крепежных винтов по сторонам — шестиконечная звездочка Torx, а два по центру вообще выкрутить не получится, благодаря хитрой однонаправленной шляпке. Производитель явно не желает, чтобы кто-то заглядывал внутрь данного изделия.

Lian Li Galahad AIO 360

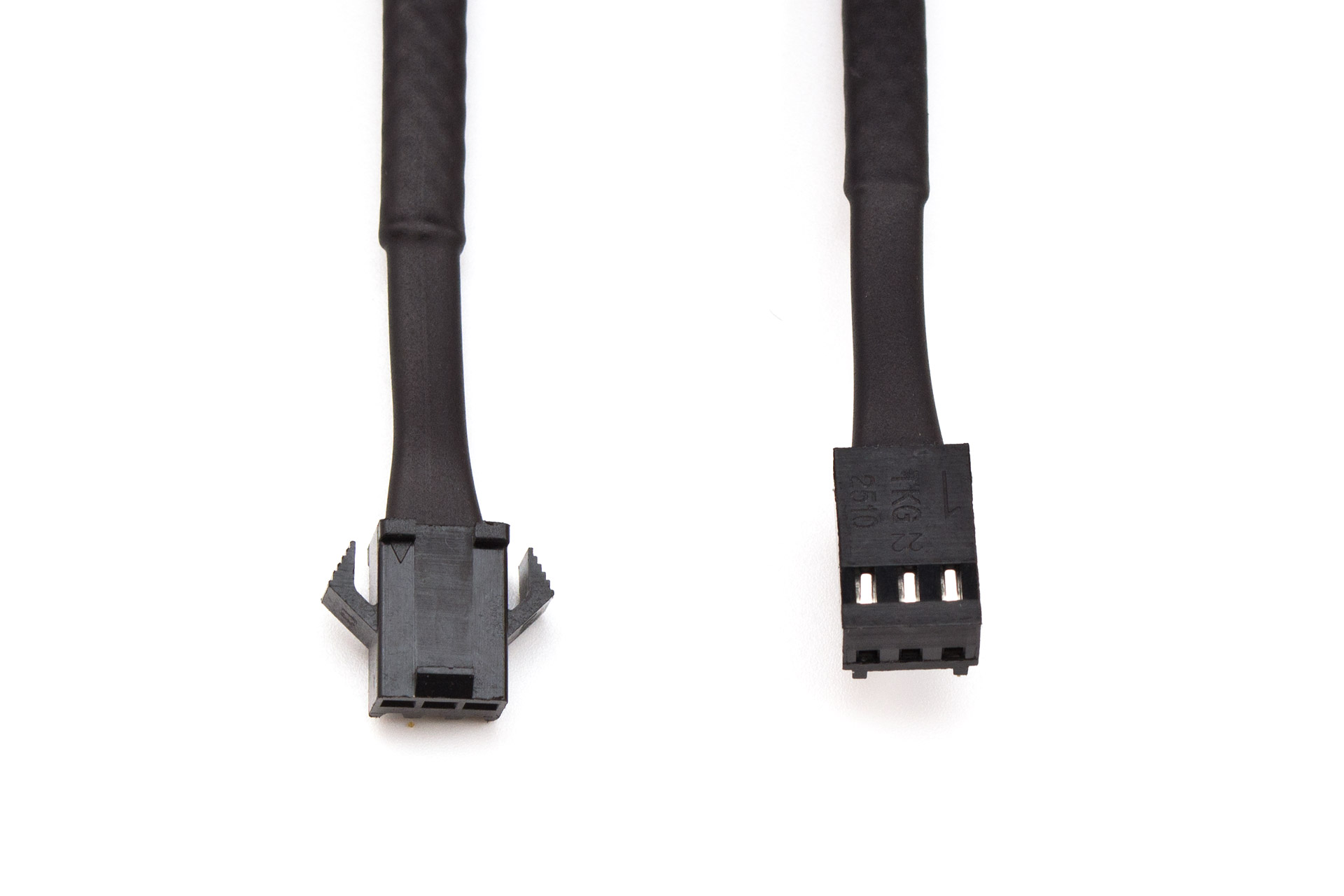

Питается помпа от трехконтактного кабеля в оплетке. Аналогично происходит питание и управление подсветкой, причем от нестандартного разъема. Длина обеих шнуров составляет 400 мм.

Lian Li Galahad AIO 360

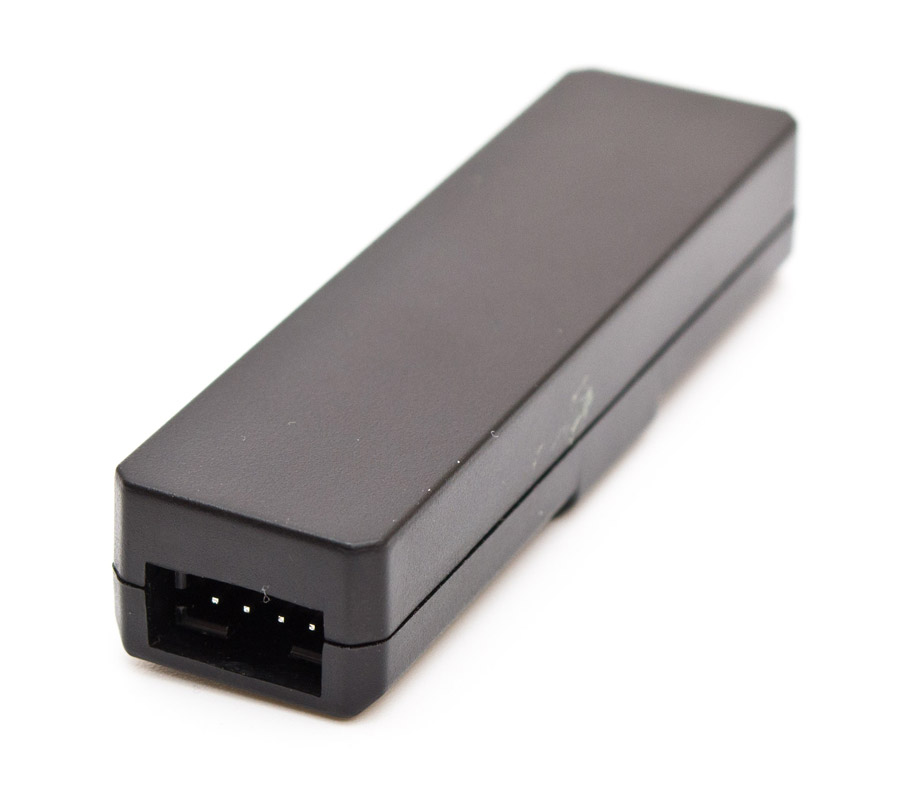

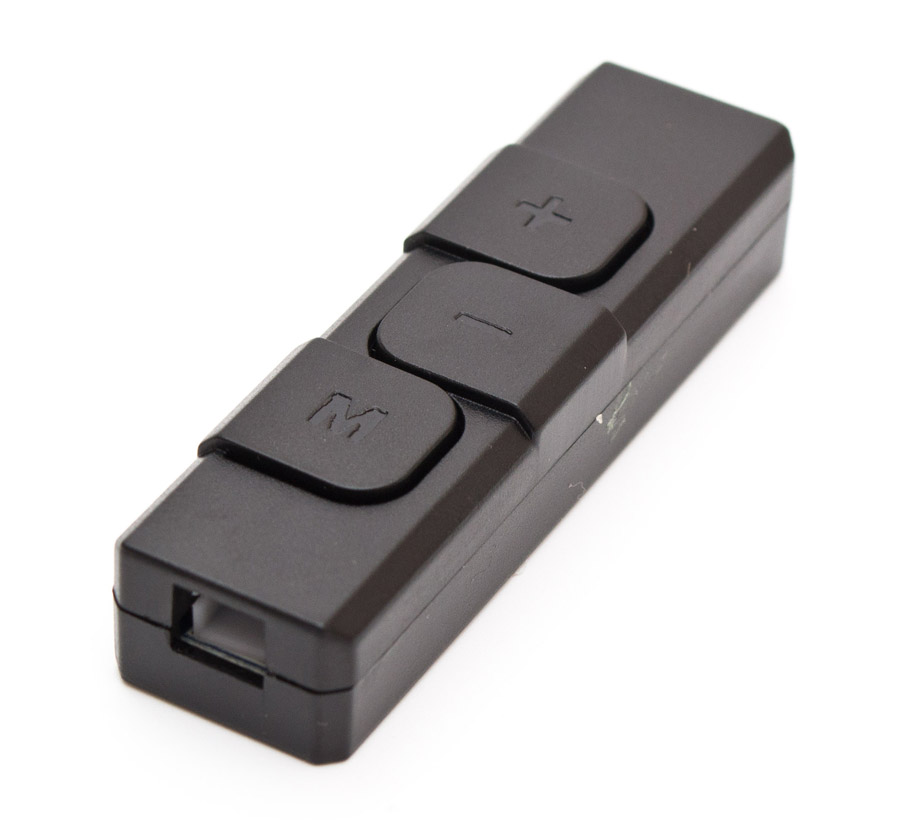

Комплектный контроллер пригодится тем, у кого материнская плата все ещё не поддерживает управление подсветкой. В нижней части у него есть вход кабеля питания на два контакта. Сверху — разъем подключения кабелей подсветки, на четыре контакта. Кнопка «М» переключает четыре режима управления, каждый из которых обозначается своим цветом индикатора, спрятанного в зазоре над клавишей «+». В «зеленом» режиме переключается 17 световых эффектов, в «красном» настраивается их скорость, в «голубом» яркость, а в «желтом» подсветка работает в демо-режиме и никак не управляется. Последовательное переключение всего этого происходит, как нетрудно догадаться, кнопками «–» и «+».

Lian Li Galahad AIO 360Lian Li Galahad AIO 360

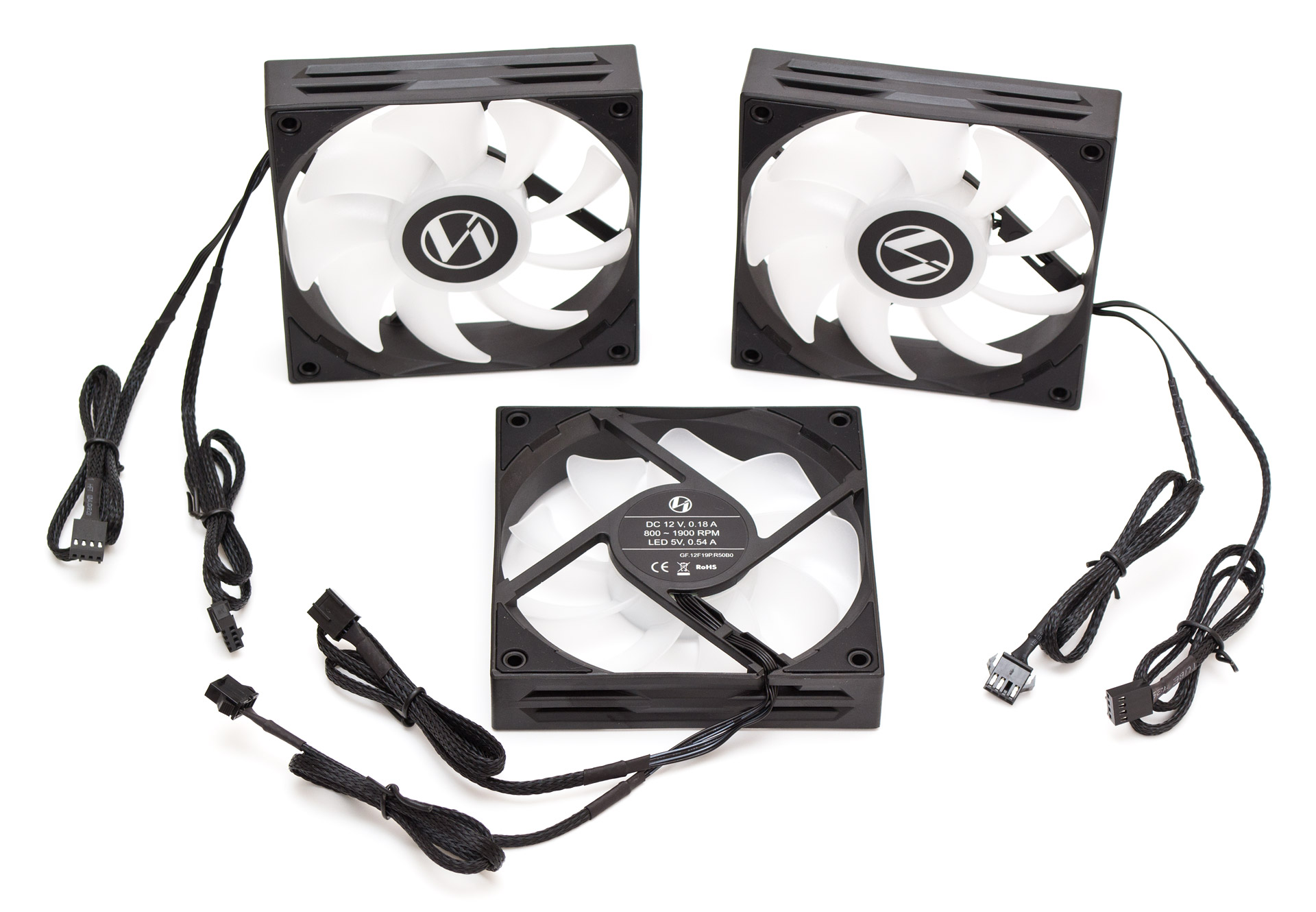

Комплектные 120-мм вентиляторы оставляют о себе весьма приятное впечатление. Они выполнены на основе жесткой квадратной рамки, где возле всех крепежных отверстий по углам наклеены резиновые прокладки. Белая крыльчатка состоит из девяти равномерно изогнутых лопастей со средним углом атаки. Её скорость управляется при помощи ШИМ в диапазоне от 800 до 1900 об/мин. Нельзя сказать, что пропеллер тихий в какой-то части диапазона вращения, но зато довольно производительный. Подшипник заявлен гидродинамический. Светодиоды ARGB-подсветки расположены вокруг статора в количестве 12 штук. Для питания вентилятора используется стандартный четырехконтактный разъем с кабелем в оплетке, длиной 515 мм. Шнур подсветки тоже в оплетке и имеет аналогичную длину. Заканчивается он проприетарным разъемом на четыре контакта (из которых задействовано только три).

Lian Li Galahad AIO 360

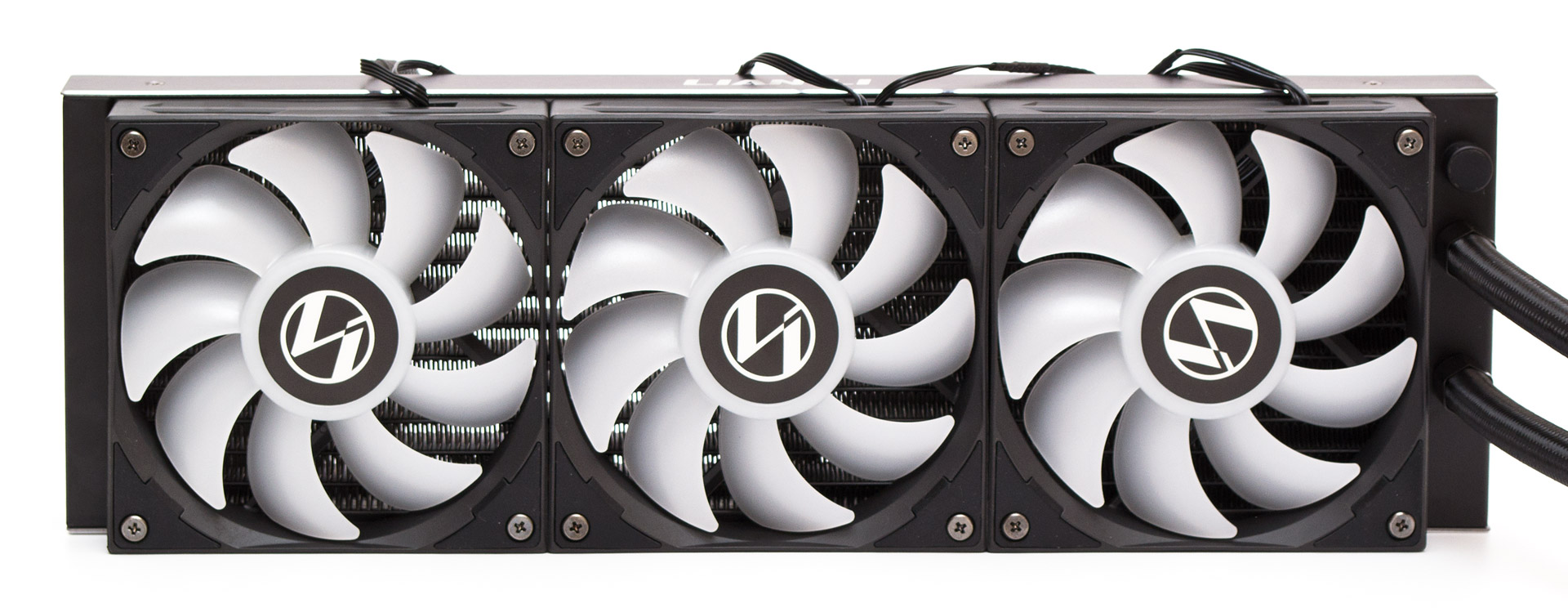

Так выглядят вентиляторы, прикрепленные к радиатору.

Lian Li Galahad AIO 360

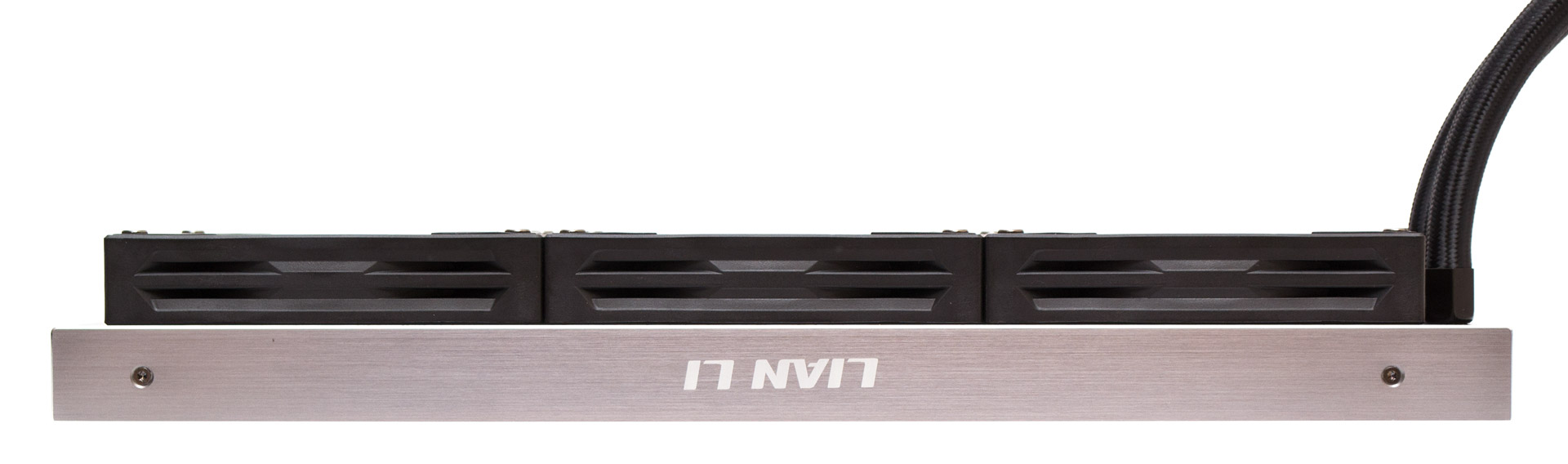

В сборе с вентиляторами, общая толщина системы в профиль равняется 54 мм за счет выступающих шляпок винтов.

Lian Li Galahad AIO 360

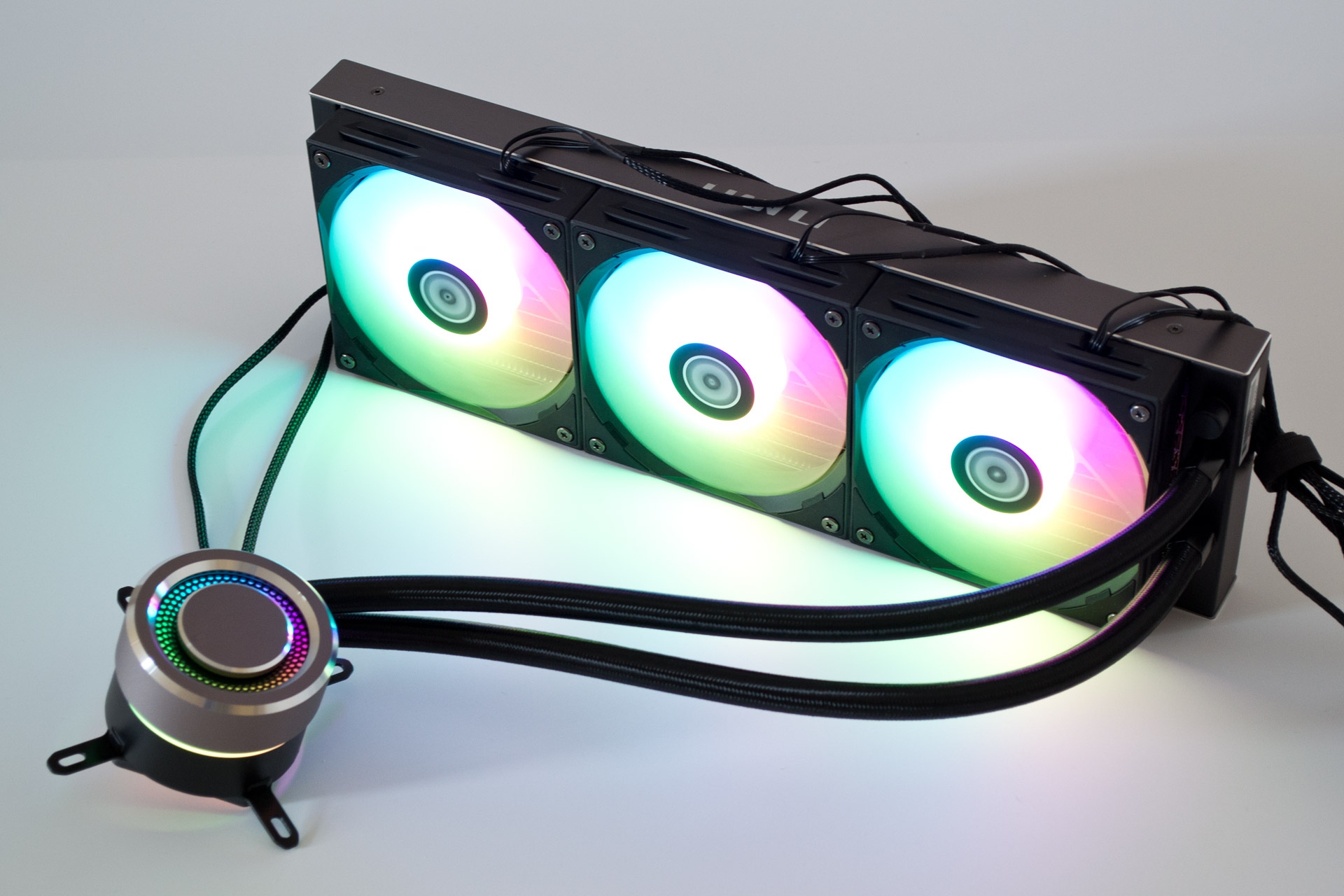

Подсветка выглядит ярко. Помимо вентиляторов и верхней части водоблока, подсвечивается еще и полоска посередине, над помпой. Удручает лишь огромное количество кабелей и переходников, нужных для подключения всей этой красоты.

Lian Li Galahad AIO 360

Перейдем к установке СЖО и тестированию её эффективности.
