GlacialTech F101 PWM - необычный кулер с обычной производительностью

Тайваньский производитель систем охлаждения GlacialTech давно известен своими недорогими процессорными кулерами, как правило, отрабатывающими каждую вложенную в них копейку. Тем не менее, недавняя попытка наделать шуму в middle-end-сегменте выпуском универсального охладителя UFO V51 была крайне невыразительной. Но GlacialTech сдаваться не собирается, о чем свидетельствует анонс модели F101 в версиях PWM и Silent. Сегодня мы выясним, насколько успешно азиатские инженеры справились со своей работой...

GlacialTech F101 PWM


Своему названию новый кулер от GlacialTech обязан турбовентиляторному двигателю General Electric F101, применявшемуся в 1970-80-х годах в военной авиации США. Последний использовался в стратегическом бомбардировщике B-1 Lancer, известном не столько своими боевыми подвигами, сколько 61 мировому рекорду по показателям максимальной скорости, грузоподъемности и дальности полета. Однако же вернемся на землю и внимательно изучим конструкцию GlacialTech F101.

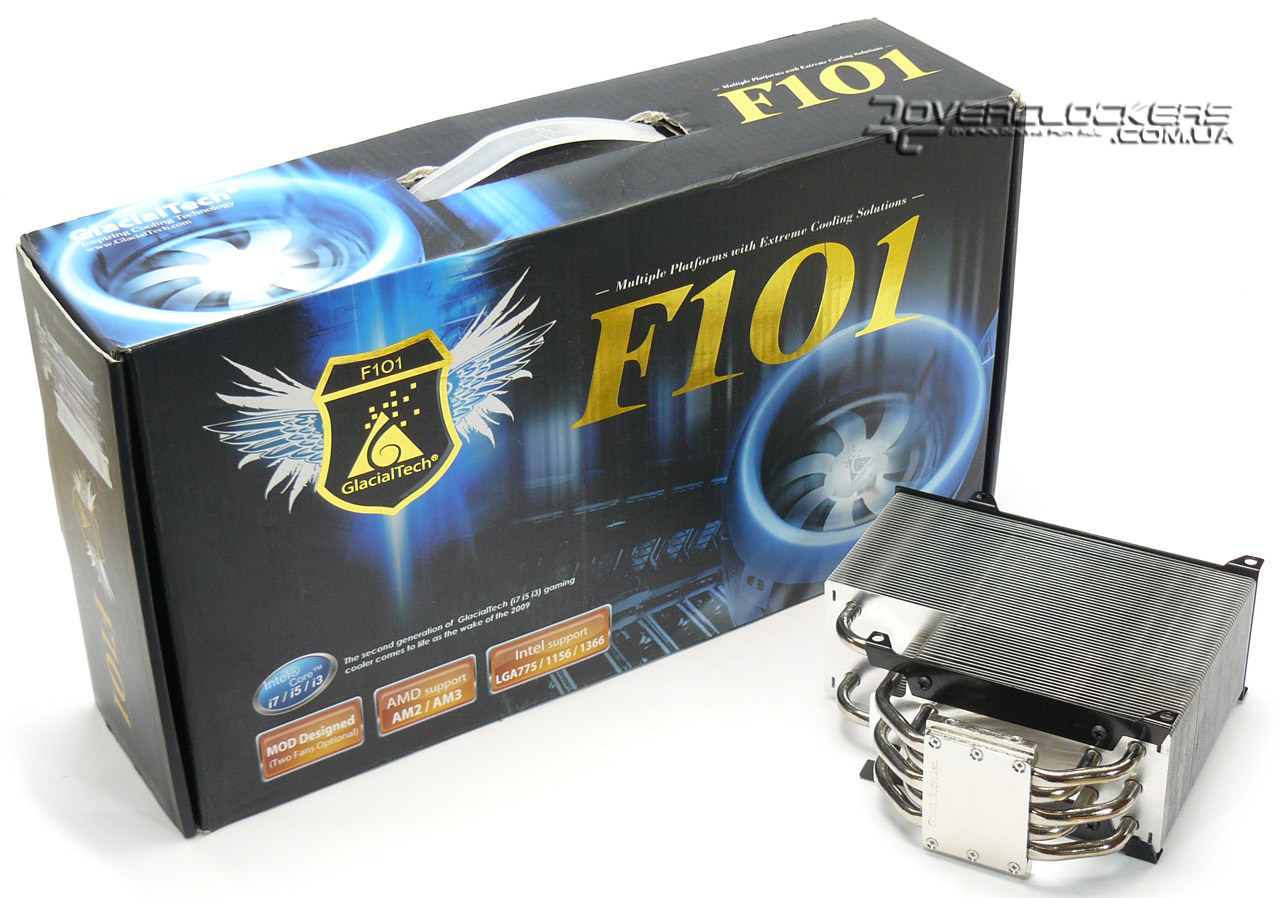

Каждый уважающий себя кулер начинается с упаковки, в случае с F101 — довольно крупной, оформленной в «авиационном» стиле. На коробке указан список совместимых платформ (Intel LGA775/1156/1366, AMD AM2(+)/AM3) и заявлена возможность установки двух вентиляторов, для которых предусмотрены крепления по обе стороны радиатора. С обратной стороны упаковки перечислены основные прикладные характеристики кулера и малоинформативный список достоинств новинки.

GlacialTech F101 PWM

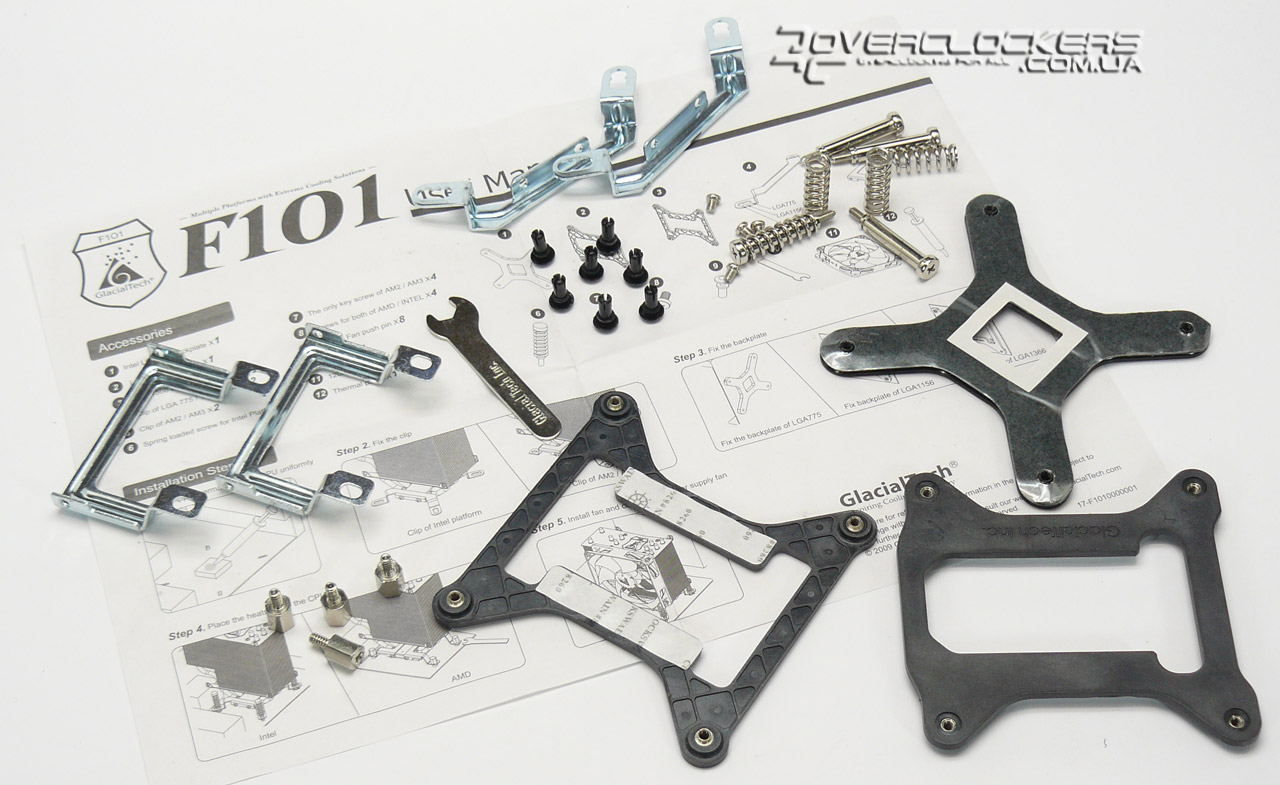

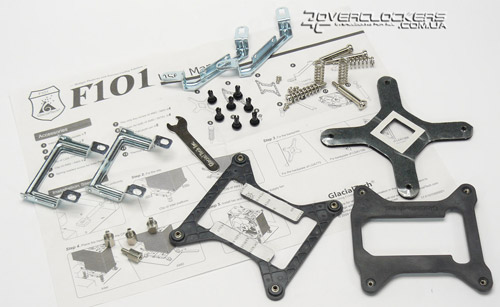

Комплект поставки включает краткую инструкцию по установке (ознакомиться с ее содержанием можно здесь), прижимные пластины, набор бэкплейтов, подпружиненные винты, штифты для фиксации вентилятора и собственно сам вентилятор. Серийные образцы F101 также должен сопровождать тюбик с термопастой IceTherm. Предательски маленький гаечный ключ намекает на то, что при установке охладителя придется немного повозиться.

GlacialTech F101 PWM

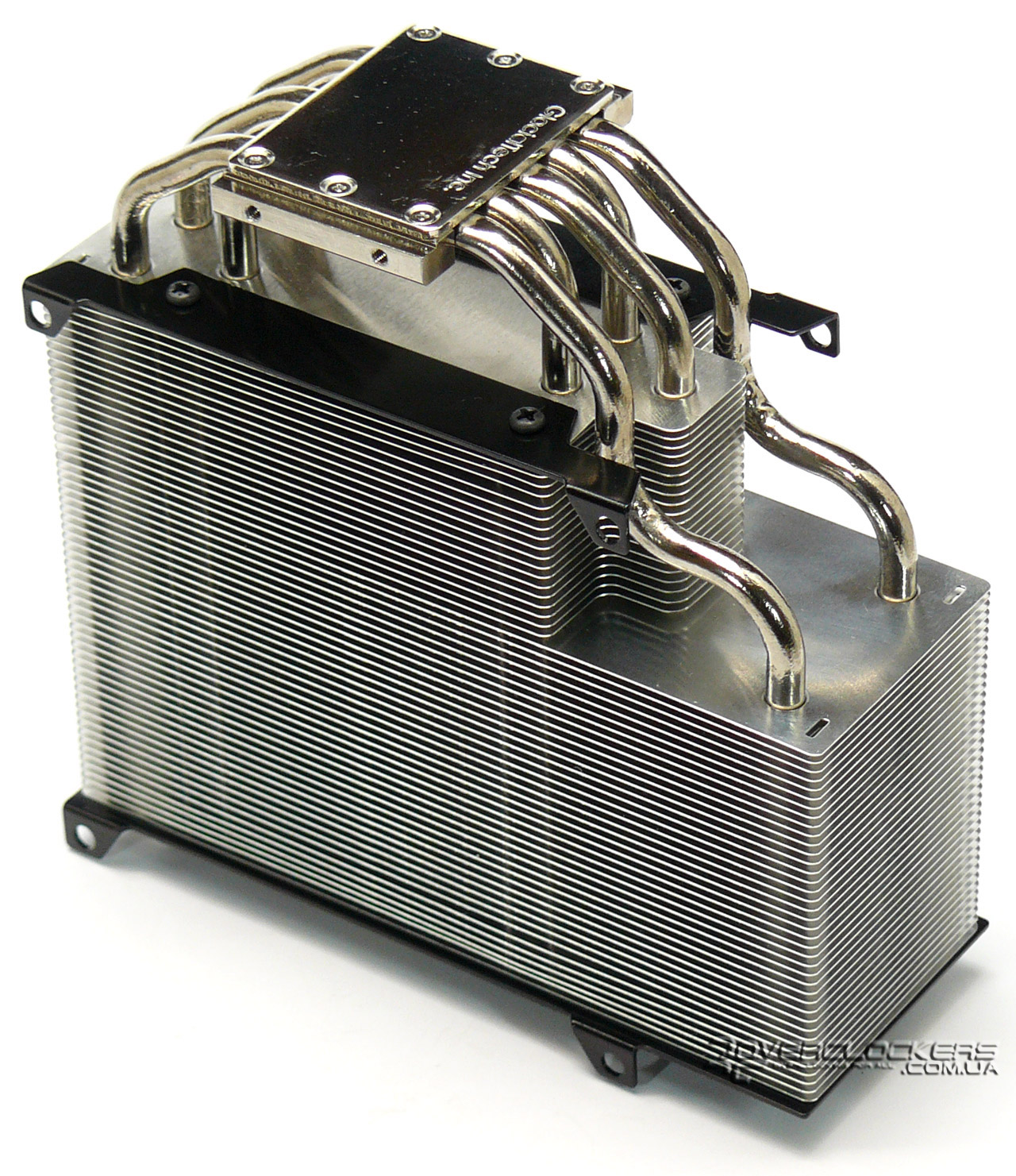

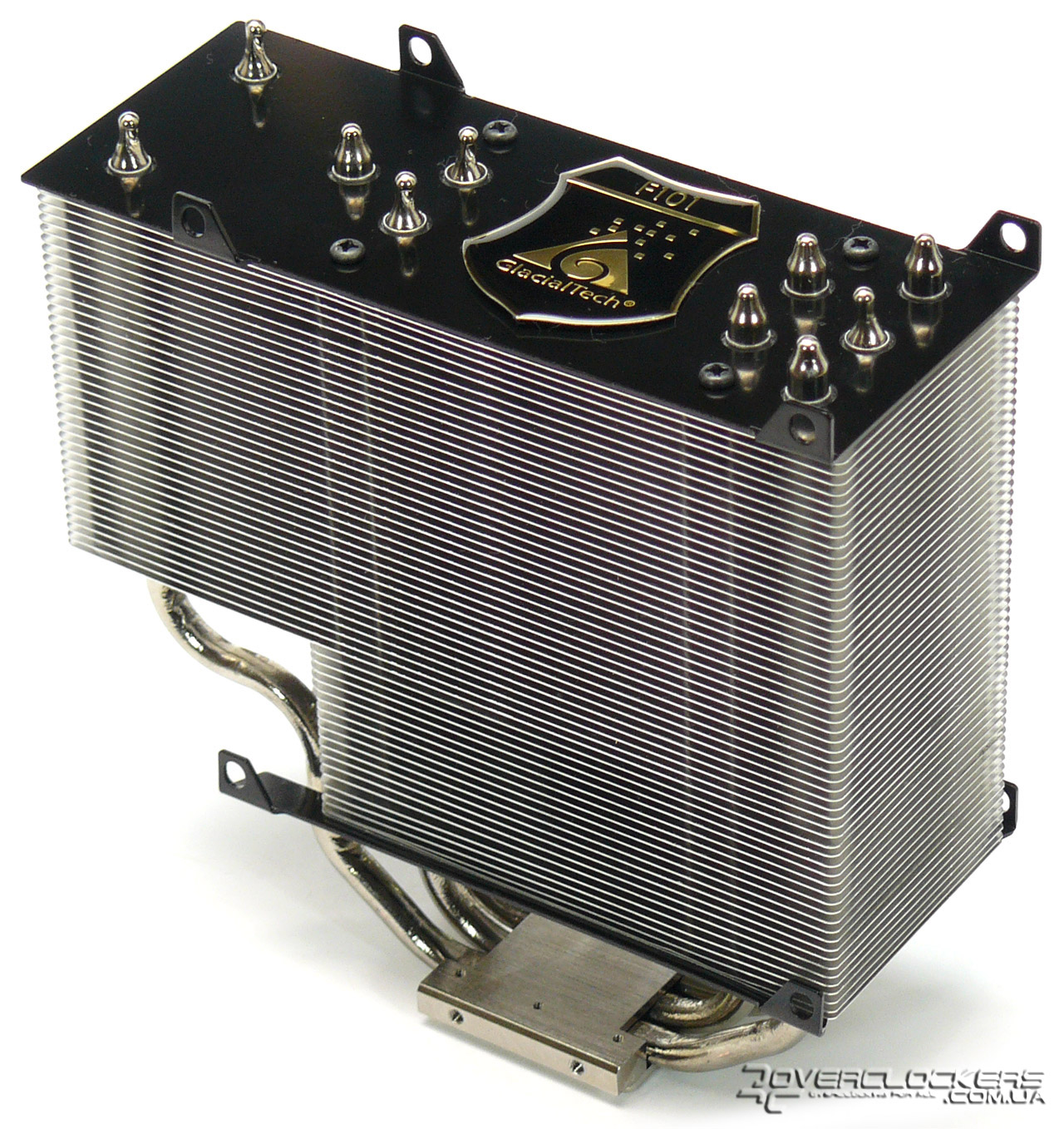

Желая отойти от классической «башенной» формы радиатора, специалисты GlacialTech избрали для него довольно причудливый дизайн с двумя секциями алюминиевых пластин различной формы и длины. О причинах такого шага мы поговорим позже.

Закрепленная сверху пластина с фирменной эмблемой производителя выполняет функции крепежной рамки для вентилятора. Ее поверхность выкрашена черной глянцевой краской, придавая продукту солидный облик без потери эффективности теплоотвода.

GlacialTech F101 PWM

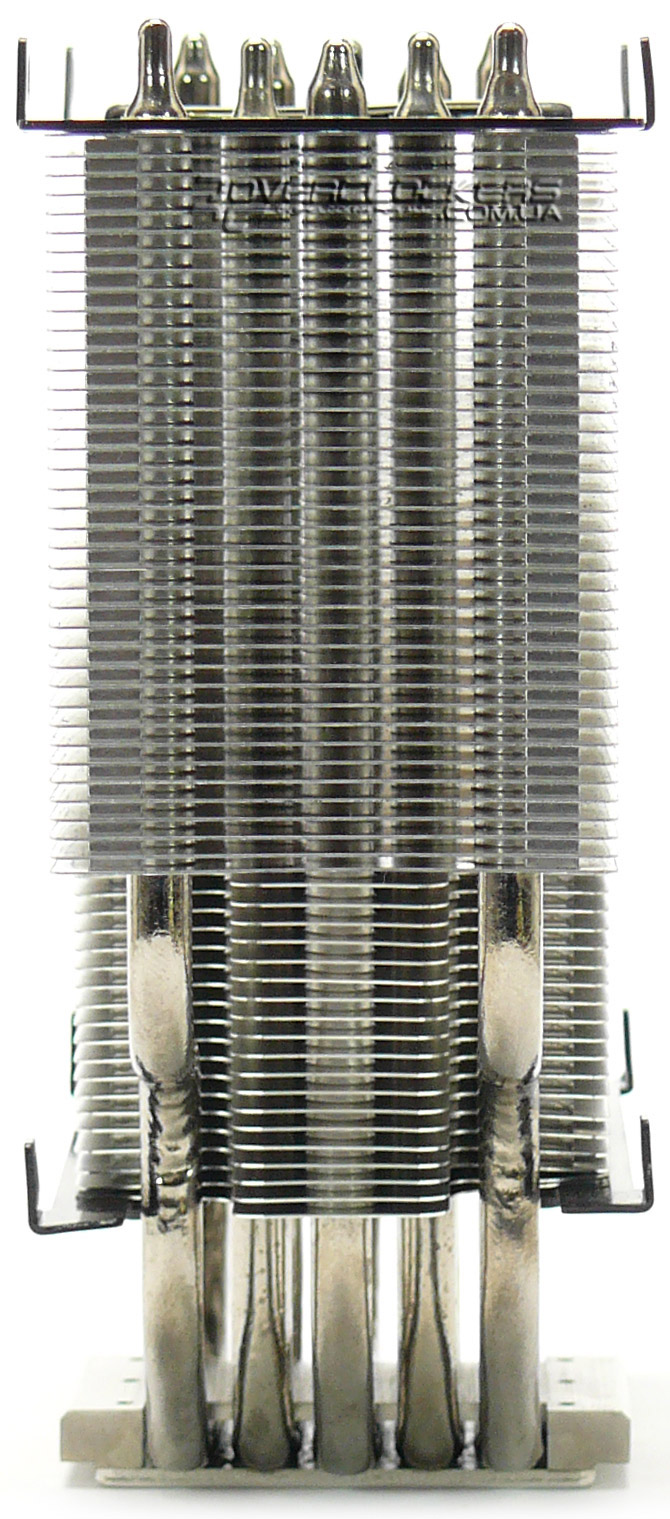

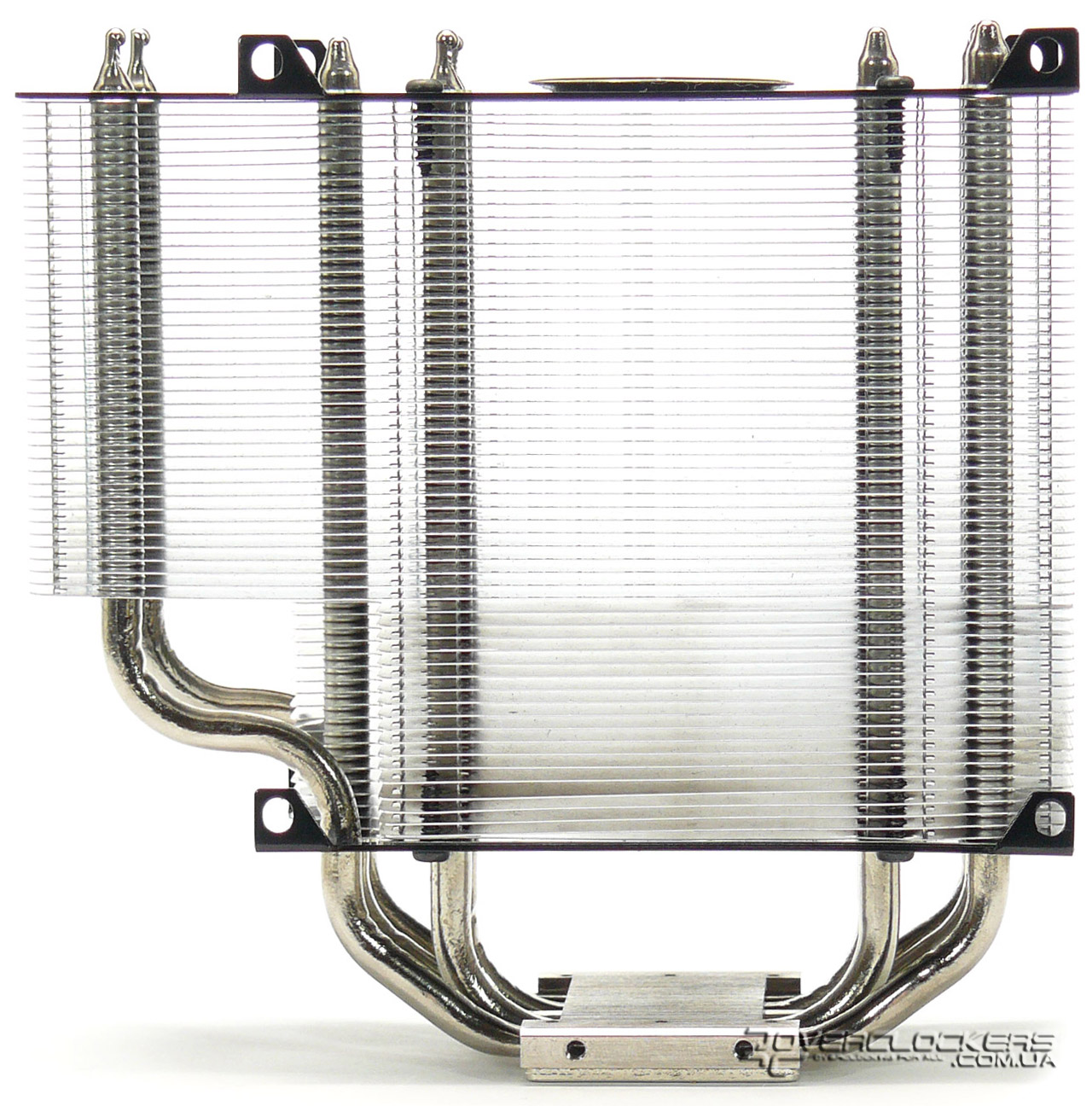

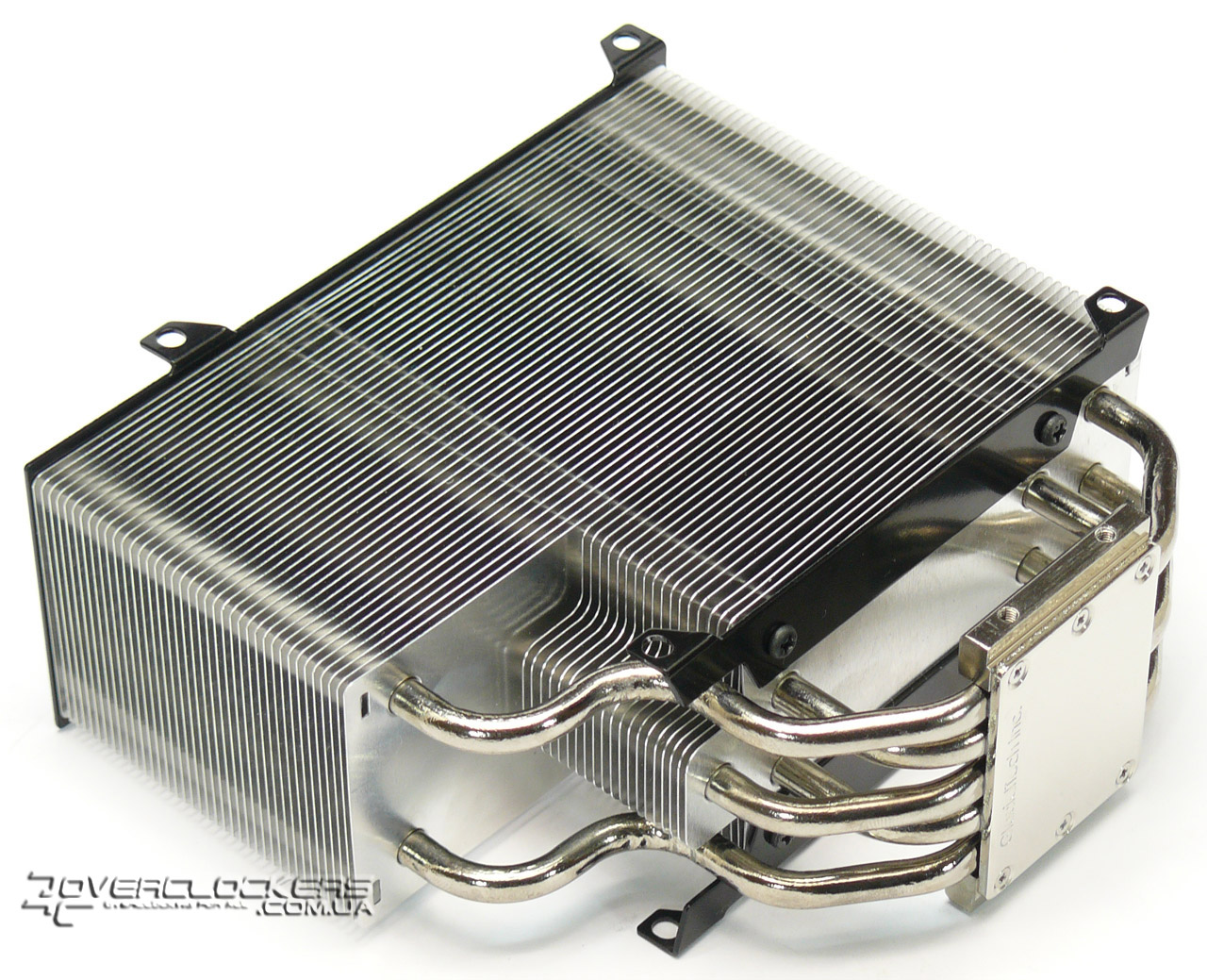

Помимо относительно дешевого и уже привычного алюминия, в F101 используются пять медных никелированных теплотрубок диаметром 6 мм. Основание также изготовлено из меди, покрытой слоем никеля во избежание коррозии металла. В соответствие с последними «модными веяниями» трубки выходят из основания в шахматном порядке.

GlacialTech F101 PWM

GlacialTech F101 PWM

Физические размеры кулера с установленным вентилятором типоразмера 120 мм составляют 143 (Д) x 86 (Ш) x 148 (В) мм, вес достигает 750 г. Межреберное расстояние (1,5 мм) говорит о том, что для полного раскрытия потенциала системы охлаждения потребуется вентилятор с высокой интенсивностью вращения лопастей. Толщина пластин равна 0,3 мм.

GlacialTech F101 PWM GlacialTech F101 PWM

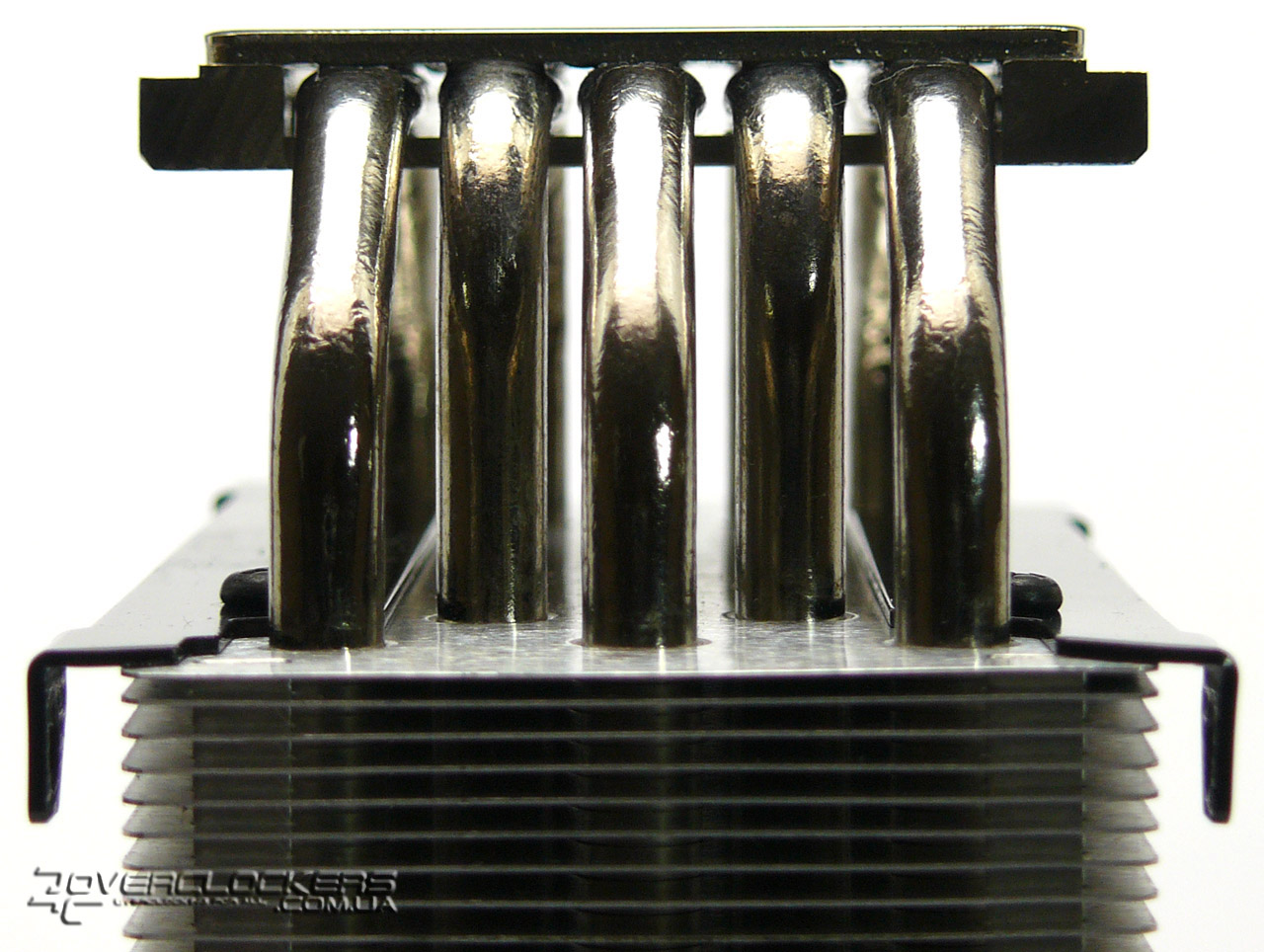

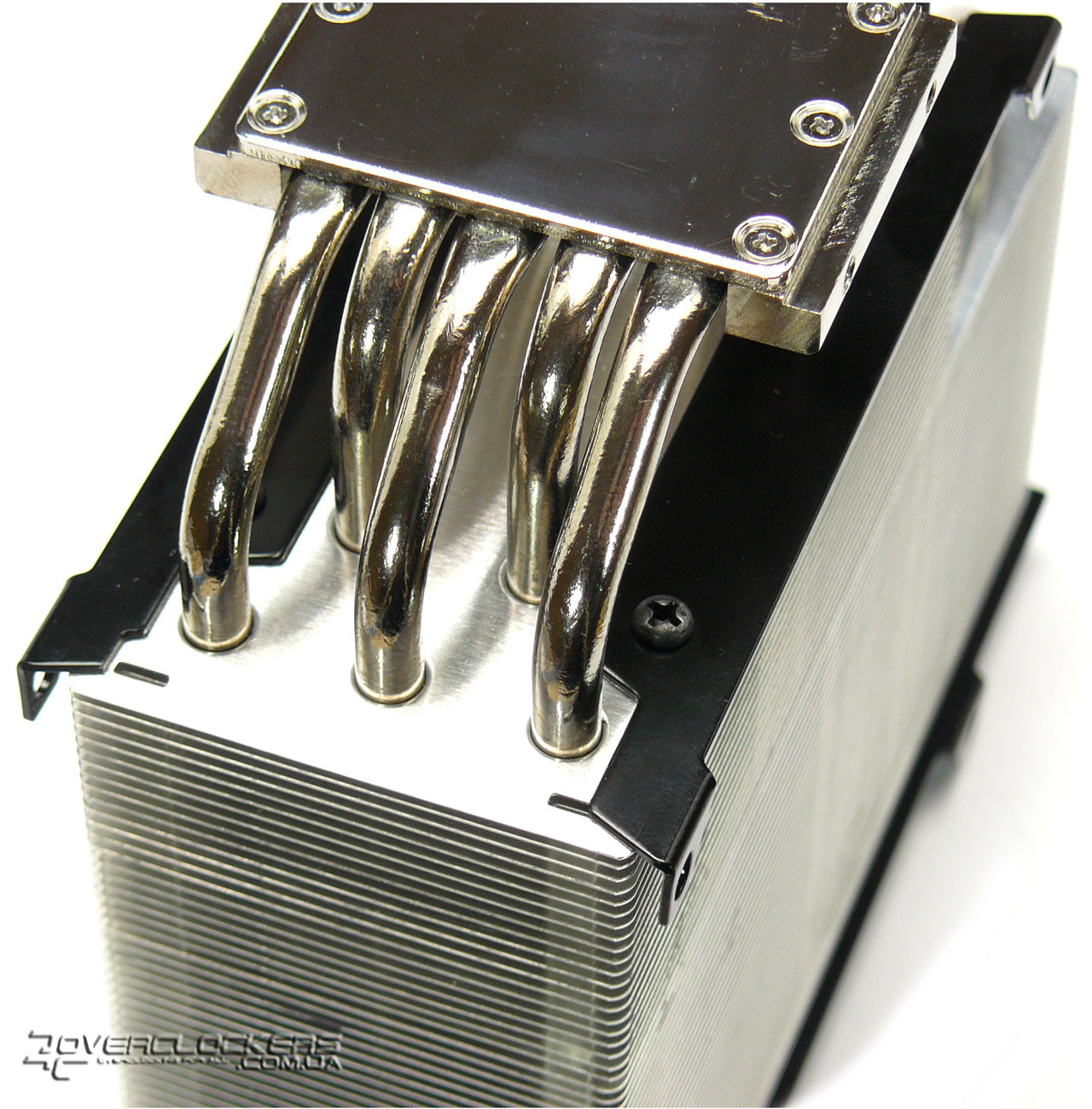

Тепловые трубки немного приплюснуты с целью увеличения поверхности контакта с основанием и соединены с ним методом пайки. Нельзя сказать, что процедура выполнена предельно аккуратно, но, во всяком случае, серьезных огрехов не наблюдается.

GlacialTech F101 PWM

Толщина подложки кулера и соответственно удаление тепловых трубок от защитной крышки процессора составляет около 1,8 мм.

GlacialTech F101 PWM

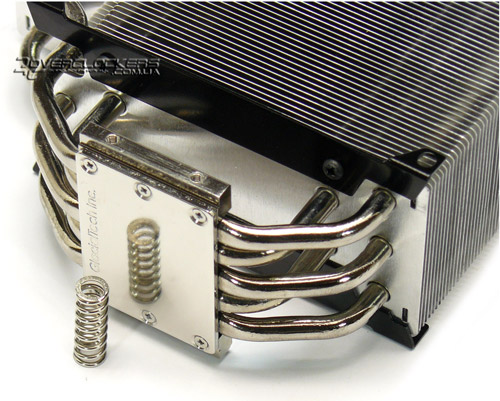

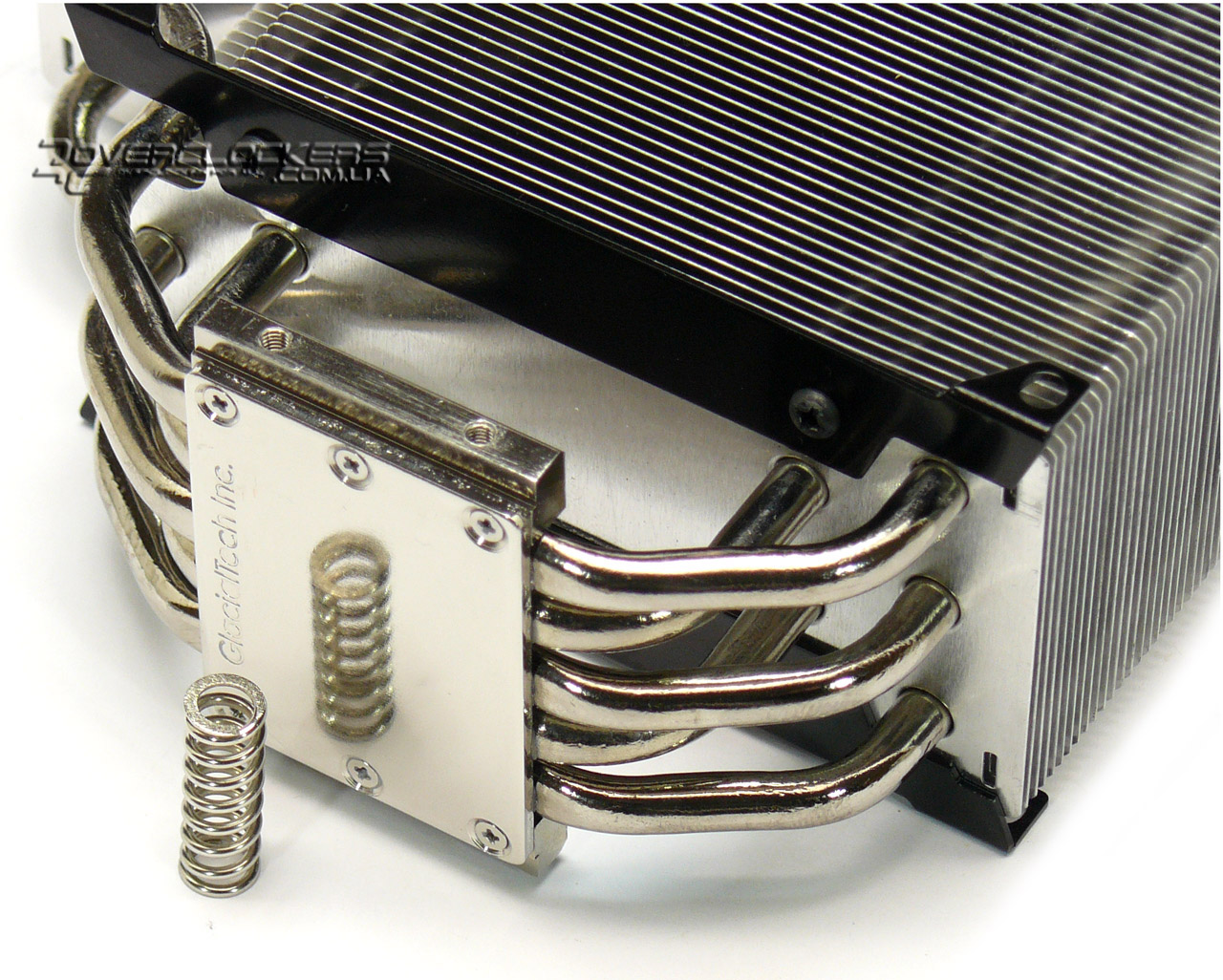

Основанию системы охлаждения, по крайней мере применительно к нашему тестовому образцу, далеко до идеала. Вместо четкого зеркального отражения, в данном случае пружины, «двойник» выглядит эдаким произведением художника-импрессиониста. Как бы там ни было, в процессе установки и снятия кулера мы обнаружили для себя, что отпечаток термопасты выглядит равномерным, а значит, энтузиастам шлифования и полировки придется поумерить свой пыл. Тыльная часть подложки, в которую помещены теплотрубки, обработана довольно грубо и подвержена царапинам.

GlacialTech F101 PWM

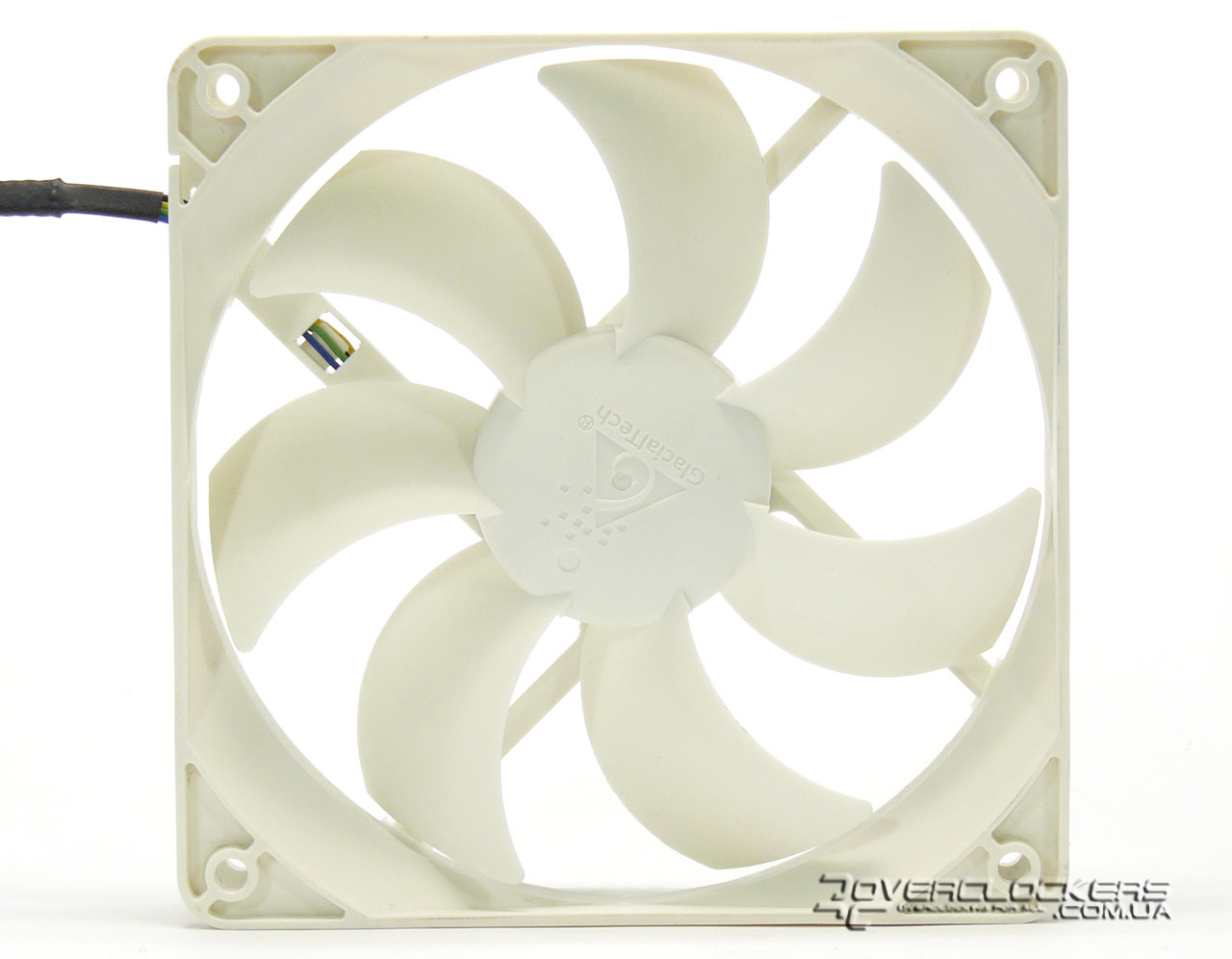

Обдувает конструкцию белый вентилятор PowerLogic модели PLA12025S12M, имеющей стандартные габариты 120 x 120 x 25 мм. Семь лопастей комплектного «карлссона» лихо закручены против часовой стрелки, дабы удерживать должный уровень эффективности при снижении оборотов.

GlacialTech F101 PWM

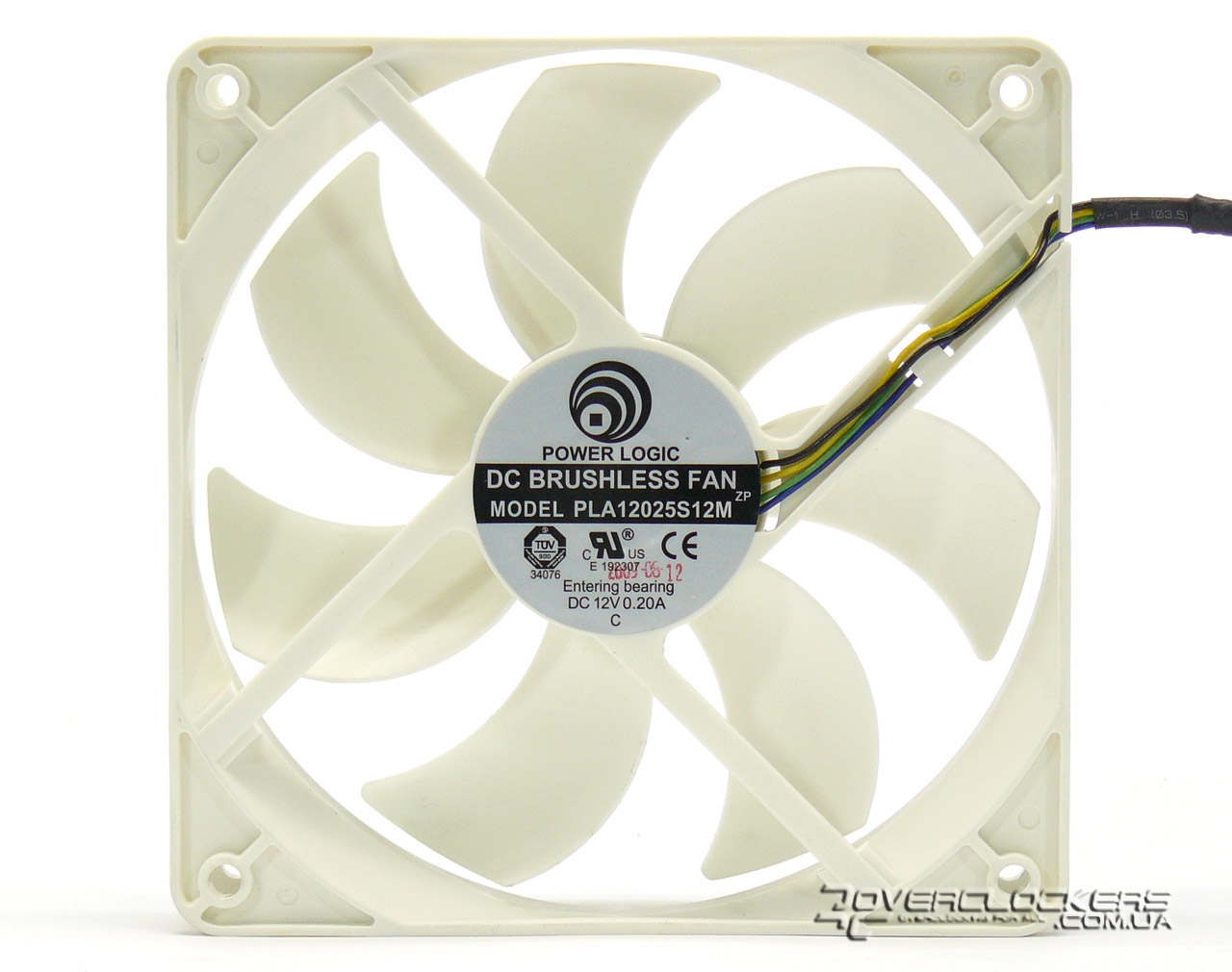

Вентилятор базируется на полнокомплектном подшипнике скольжения (entering bearing). Заявленная производителем скорость вращения крыльчатки варьируется в диапазоне от 800 (±300 об/мин) до 1700 (±10%) оборотов в минуту. Наш экземпляр функционировал в пределах 930...1600 об/мин и подключался к четырехконтактному разъему CPU_FAN на материнской плате.

GlacialTech F101 PWM

К слову, наряду с рассматриваемым GlacialTech F101 PWM, распространяется модель кулера F101 Silent. Поставляемый с ней вентилятор не поддерживает ШИМ-регулировку частоты вращения, работая с постоянной скоростью в 1100±200 об/мин.

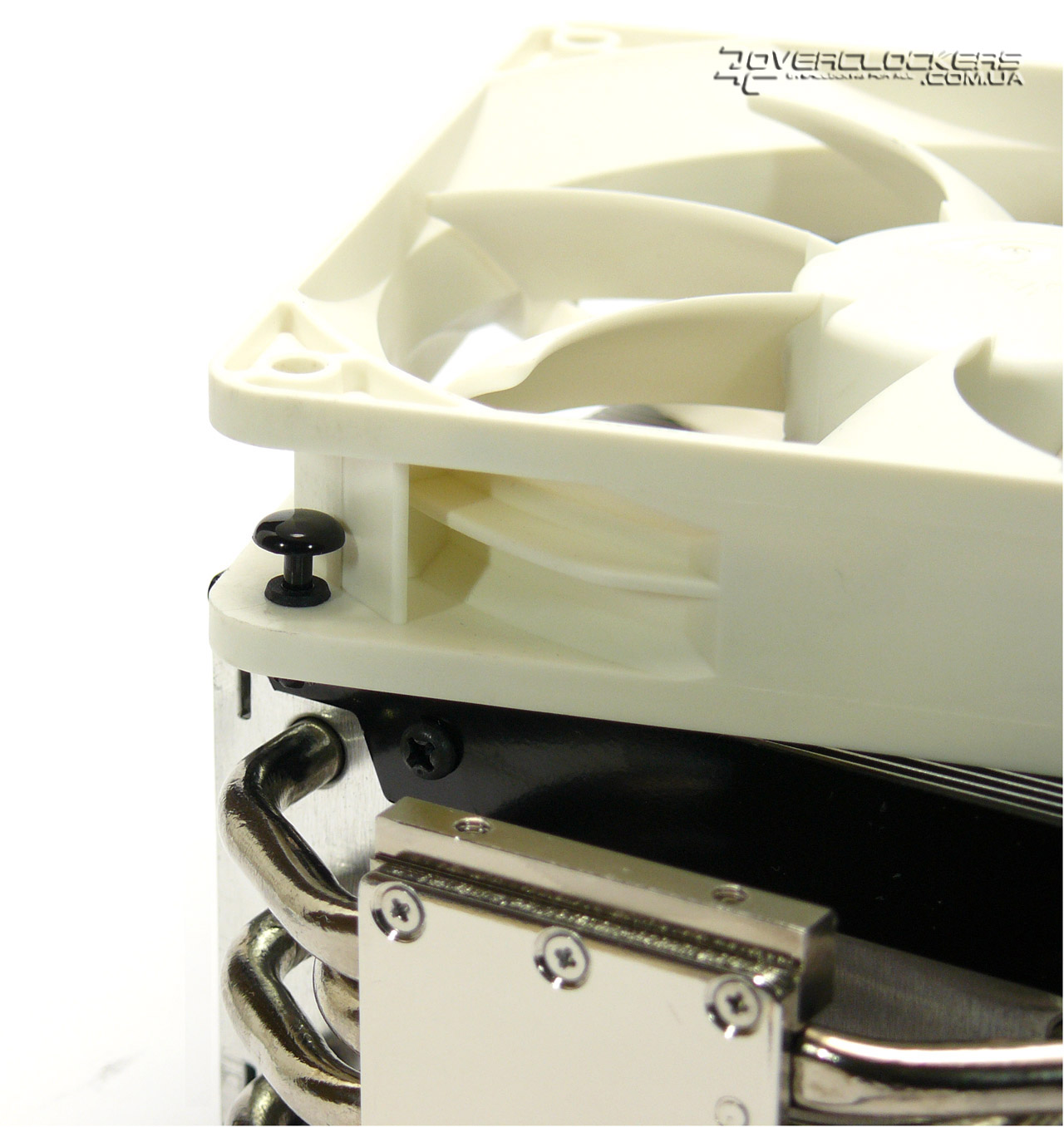

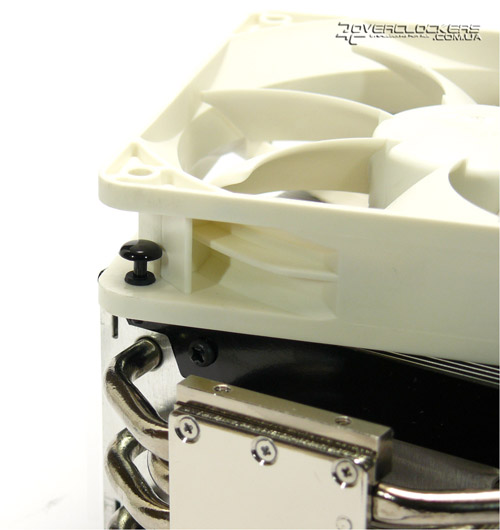

Крепление вентилятора к рамке осуществляется при помощи пластиковых фиксаторов. Решение, скажем прямо, не слишком удобное: если популярные среди производителей систем охлаждения металлические скобы легко отцепить и вернуть на место, не вынимая плату с кулером из корпуса, то здесь подступиться к штифтам (особенно нижним), мягко говоря, проблематично.

GlacialTech F101 PWM

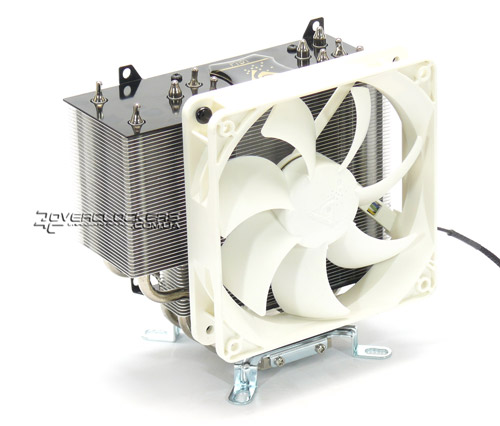

Вентилятор в сборе с радиатором не производят целостного впечатления. Это и неудивительно: часть радиатора (с выведенными ближе к краю двумя тепловыми трубками) не обдувается вовсе, а небольшое количество воздуха прокачивается поверх крышки, намекая на то, что было бы целесообразно добавить сверху три-четыре алюминиевые пластины.

GlacialTech F101 PWM

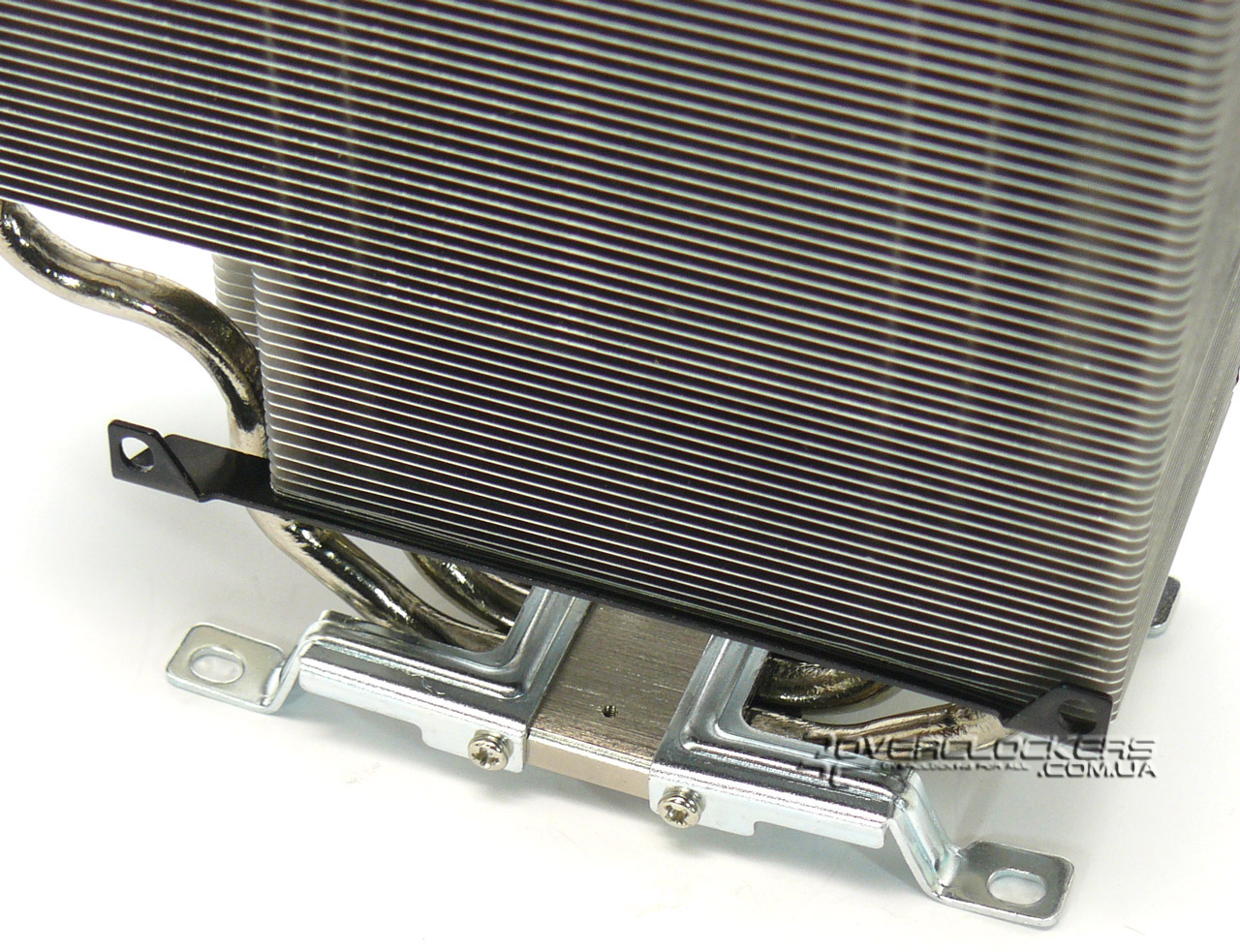

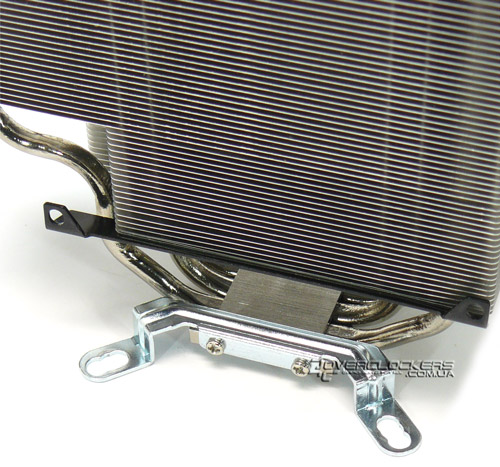

Перед установкой F101 PWM на нашу тестовую платформу приведем фотографии охладителя с крепежными пластинами под процессорные гнезда AMD AM2(+)/AM3 (верхняя) и Intel LGA775/1156/1366 (нижняя).

GlacialTech F101 PWM

GlacialTech F101 PWM

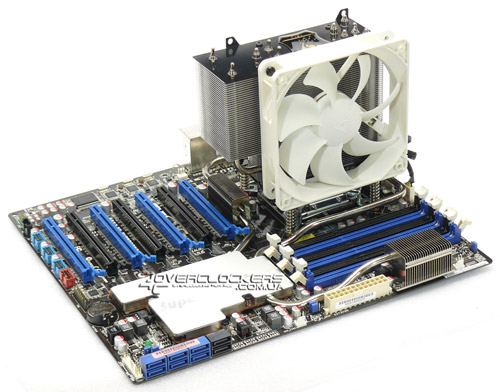

На материнской плате кулер выглядит не так уж громоздко, по сравнению с таким «монстром», как например Noctua NH-D14, но соседство с башенными радиаторами для чипсета F101 определенно не потерпит.

GlacialTech F101 PWM

Обойдемся уж как-нибудь референсной системой охлаждения ASUS P6T7 WS SuperComputer, благо, нужды в ее замене нет. Установке модулей оперативной памяти с высокими радиаторами-гребешками кулер не мешает, по крайней мере, если вести речь о платформах Intel LGA1366 и LGA1156.

Стартуем!

Сравнительные характеристики

Участников тестирования у нас сегодня двое — старожил рынка Noctua NH-U12P с универсальным крепежным комплектом NM-I3 SecuFirm2 Mounting-Kit и GlacialTech F101 PWM собственной персоной. Официальные спецификации кулеров сгруппированы в следующую таблицу:

  GlacialTech F101 PWM Noctua NH-U12P + NM-I3 Mounting-Kit
Разъем LGA775/LGA1366/LGA1156 AM2(+)/AM3 LGA775/LGA1366/LGA1156 AM2(+)/AM3
Размеры радиатора, мм 143x61x148 126х71х158
Размеры кулера с установленным вентилятором, мм 143x86x148 126х96х158
Вес радиатора, грамм ~580 600
Вес с вентилятором, грамм 750 770
Модель вентилятора PowerLogic PLA12025S12M Noctua NF-P12
Размеры вентилятора, мм 120х120х25 120х120х25
Частота вращения вентилятора, об/мин 800 (±300) — 1700 (±10%) 1300
Поток воздуха, CFM до 70 54,1
Заявленный уровень шума, дБА до 32 19,8
Наработка на отказ, тыс. ч na >150000
Средняя стоимость, $ 50 63


Тестовая конфигурация и особенности тестирования


Тестовый стенд:
  • процессор: Core i7-975 EE (3,33@4,20 ГГц, 24х175, без HT, CPU — 1,4 В, Vtt — 1,375 В);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58 Express);
  • память: G.Skill F3-10666CL7T-6GBPK (3x2 ГБ, DDR3-1333@1403, 8x175);
  • видеокарта: ASUS EAH4890/HTDI/1GD5/A (Radeon HD 4890);
  • жесткий диск: Samsung SP2504C (250 ГБ, SATA II);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • корпус: Chieftec BA-01B-B-SL;
  • термоинтерфейс: Noctua NT-H1;
  • операционная система: Windows Vista Ultimate SP1 x86.
Тестирование кулеров проводилось в закрытом корпусе Chieftec BA-01B-B-SL, на лицевой части которого устанавливались два 92-мм вентилятора для охлаждения жесткого диска, подключенные к контроллеру Zalman ZM-MFC1 и выставленные на минимальную скорость вращения. На задней стенке корпуса устанавливался на выдув 120-мм вентилятор GlacialTech с частотой вращения около 1100 об/мин.

Процессор Intel Core i7-975 Extreme Edition был разогнан с 3,33 до 4,20 ГГц (24 x 175) с повышением напряжения до 1,4 В. Технология Hyper-Threading была отключена, для того чтобы оба кулера смогли «пережить» стресс-тест. Напряжение для контроллера памяти (Uncore) было выставлено в значение 1,375 В. Оперативная память функционировала на частоте 1403 МГц (эффективный множитель — x8). Функция управления вентилятором на материнской плате и система энергосбережения процессора отключались.

В качестве термоинтерфейса использовалась паста Noctua NT-H1. Кулеры поочередно тестировались в трех режимах: с вентилятором PowerLogic PLA12025S12M (частота вращения около 1600 об/мин (I)) и с  Noctua NF-P12 (1300 об/мин (II)), который работал еще и с переходником U.L.N.A. на 930 об/мин (III)). Выбранная методика тестирования позволила поставить участников в равные условия. Кроме того, Noctua NF-P12 сам по себе не рассчитан на скорость вращения свыше 1300 об/мин.

Прогрев процессора осуществлялся за счет двух запущенных копий LinX 0.5.9 с используемым объемом памяти 1280 МБ. После теста выдерживалась 15-минутная пауза, затем снимались показания температуры в режиме простоя системы. Результаты фиксировались утилитой Real Temp 3.0. Все кулеры тестировались несколько раз, чтобы исключить ошибки в конечных результатах. Температура в помещении поддерживалась на уровне 20°C.


Результаты тестирования

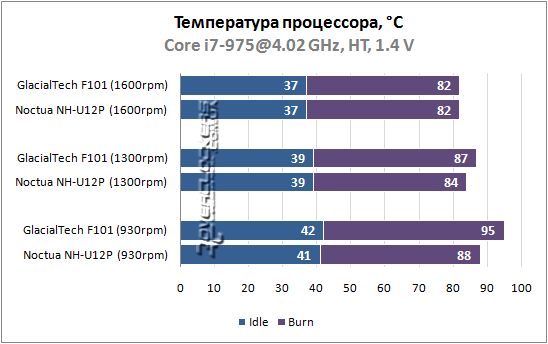

Результаты, отображенные на графике, сгруппированы в зависимости от скорости вращения крыльчатки вентиляторов (указана в скобках). Меньшее значение соответствует температуре процессора в простое, большее — в режиме максимальной нагрузки.

Результаты тестирования GlacialTech F101 PWM

Итоговые цифры не допускают двузначной трактовки: со снижением оборотов вентилятора эффективность радиатора GlacialTech F101 падает довольно значительно. Причина этого кроется в малом межреберном расстоянии (1,5 мм против 2,5 мм у Noctua NH-U12P).

Таким образом, становится очевидно, что при разработке дизайна F101 инженеры GlacialTech сделали упор на его использовании в тандеме с высокооборотистым вентилятором. Еще один недостаток обнаружится в процессе эксплуатации — минимальный зазор между пластинами способствует быстрому накоплению пыли.


Выводы

На фоне совершенно невыдающихся в отношении производительности сородичей GlacialTech F101 PWM предстает в весьма выгодном свете, не уступая более дорогому Noctua в режиме 100%-й скорости вентилятора. Также хотелось бы выделить оригинальный подход специалистов-разработчиков, которым было бы проще скопировать дизайн Ultra-120 eXtreme (как это сделали в Zalman), однако в творческом поиске родился немного вычурный, и от того интересный и смелый, дизайн. Несомненно, серии F101 есть куда расти, но здесь уже все зависит от политики производителя.

С другой стороны, индивидуальность F101 PWM идет ему во вред: установка кулера на материнскую плату и монтаж вентилятора (только в таком порядке!), а после — утомительные попытки выдавить злосчастные нижние штифты из пазов не выведут из себя разве что человека с «железными» нервами.

Любителям условно бесшумных систем лучше немного переплатить и приобрести участвовавший в сравнительном тестировании Noctua NH-U12P, производительность которого со снижением частоты вращения крыльчатки падает не так существенно. Если же 120-миллиметровый вентилятор на скорости 1300–1600 оборотов в минуту покажется вам малошумным, то GlacialTech F101 PWM станет одним из основных кандидатов на покупку в своем ценовом сегменте.
