Около года тому назад у нас на обзоре побывал процессорный кулер Enermax ETS-T50A-DFP. Теперь компания решила слегка модифицировать охладитель, сделав его более тихим, чем предшественник. Так в производство, а затем и в продажу попал ETS-T50A-FSS, оборудованный тихоходным 140-мм вентилятором. Собственно, в этом и состоит все его отличие, ведь радиатор и все остальное осталось без изменений. Но раз Enermax любезно прислали новинку к нам, то ничего другого не остается, как изучить ее в деталях и попробовать в деле.
Упаковка и комплект поставки
Упаковка кулера оформлена в красных и черных тонах. На коробке более чем достаточно информации как технического, так и маркетингового характера.
Комплект поставки не претерпел существенных изменений, не считая скоб для крепления кулера. Как и раньше, большинство деталей окрашено в черный цвет, в тон кулеру. В перечне деталей есть:
- инструкция по установке;
- шприц с термопастой Dow-Corning TC-5121;
- две крепежные скобы для вентилятора;
- универсальная усилительная пластина для сокетов Intel и AMD;
- крепежная рамка для сокетов AMD;
- четыре винтовые шпильки;
- две крепежные лапы для сокетов Intel;
- четыре пластиковых подставки под крепежные лапы;
- четыре пластиковых фиксатора для усилительной пластины;
- четыре гайки;
- четыре винтовые стойки для сокетов Intel LGA2011.
Внешний вид
Выглядит ETS-T50A-FSS все так же хорошо благодаря тому, что полностью окрашен в черный цвет. Но большой вентилятор теперь закрывает собой радиатор практически полностью, если смотреть на него спереди.
Производитель отказался от пластиковых крепежных рамок (и совершенно напрасно) и вернулся к привычным металлическим скобам. В результате одевать и снимать вентилятор с радиатора стало существенно сложнее — может понадобится дополнительный инструмент или помощь друга, чтобы поставить непослушную проволоку на место. А еще более крупный вентилятор увеличил общую высоту кулера — до 163 мм. Хорошо, что по глубине радиатора ничего не изменилось.
На своем месте сзади осталась рамка, направляющая поток воздуха, которая называется Air Guide.
Дефлекторы в рамке наклонены под небольшим углом. Они поворачивают поток воздуха в нужном направлении, в сторону от кулера. Угол наклона пластин не регулируется.
Но зато регулируется угол поворота пластин, ведь они находятся в подвижном кольце, которое вращается на 360 градусов, без снятия с радиатора. Таким образом, поток воздуха можно направить вверх или вниз, на материнскую плату или в любую сторону от нее. Крепежные пластины прикручены к рамке винтами, а на их шляпки наклеены резиновые нашлепки против вибраций.
Новый 140-мм вентилятор называется Enermax AFT50-14. Его рамка сделана таким образом, что посадочные отверстия с прорезиненными нашлепками занимают положение, аналогичное 120-мм моделям. Крыльчатка состоит из девяти крупных и пологих лопастей. Ее крайне узкий диапазон скоростей вращения управляется при помощи ШИМ и составляет всего лишь от 500 до 1000 об/мин. Подшипник представляет собой фирменную вариацию на тему гидродинамика и называется Twister Bearing. По сути, это самосмазывающаяся втулка, усиленная магнитом для стабилизации оси вращения. Наработка на отказ заявлена в пределах 160 тысяч часов. По части шумности все очень хорошо до 700 об/мин (40 дБ (А)). На полном ходу получаем 48 дБ (А) и кулер уже отчетливо слышно из закрытого корпуса. К счастью, хотя бы паразитные призвуки минимальны и не портят собой общую акустическую картину. Шнур питания ленточный, на четыре контакта, длиной в 500 мм. Интересно, что на коробке есть упоминание про съемные лопасти, но больше об этом нигде не говорится. Потому мы решили не рисковать и не пытаться их снять — здравый смысл взял верх над любопытством.
Окрашенный в матовый черный цвет алюминиевый радиатор выглядит все так же впечатляюще. В его основе лежит пять медных 6-мм тепловых трубок, расположенных U-образно.
Тело радиатора смещено назад относительно процессорного разъема, чтобы повысить совместимость кулера с высокой оперативной памятью.
Количество ребер составляет 54 штуки, тепловые трубки разведены в два ряда, по две и по три в каждом соответственно. Зазор между радиаторными пластинами — 1,75 мм. Суммарная площадь рассеивания достигает 9550 см².
По бокам радиатор закрыт изгибами граней ребер. Это не дает воздуху выходить наружу и заставляет его проходить через всю поверхность пластин. А еще это придает дополнительную жесткость, не давая ребрам возможности налипать друг на друга.
Если спереди ребра сделаны ровными, то сзади они изогнуты подобно крыльям чайки. Кроме того, по центру сделана полукруглая выемка для отвертки.
V-образный выступ смотрится агрессивно, но не факт, что он имеет какой-то практический смысл. Тепловые каналы расположены по оптимальной трапециевидной схеме, при которой тепло распределяется на всю площадь пластин равномерно, а сами трубки не мешают продувать радиатор.
Трубки в основании держит вместе массивный брусок мелкого алюминиевого радиатора, составной частью которого являются треугольные крепежные лапы, с закрепленными на них подпружиненными винтами с накатанной головкой.
Подошва кулера сделана по принципу прямого контакта тепловых трубок и это единственное не окрашенное место радиатора. Обработка основания и подгонка деталей очень качественная и ровная, хотя между тепловыми каналами есть 1,8-мм зазоры.
Данный тип подошвы хорошо подходит на процессоры с крупной распределительной крышкой. То есть, на все крышки процессоров AMD кроме TR4 (данный сокет не поддерживается, да и по размеру он слишком велик), и на крупные Intel из семейства LGA2011 и его производных. В то же время для Intel LGA115х такая подошва работает лишь в полсилы, поскольку размер их крышек составляет всего 22х22 мм. На такую площадь помещается максимум три 6-мм трубки, а две крайние остаются без работы.
Перейдем к установке и тестированию кулера.
Установка

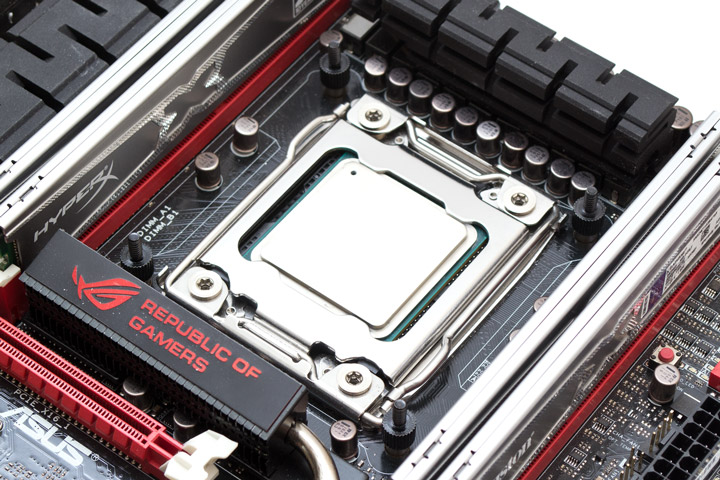

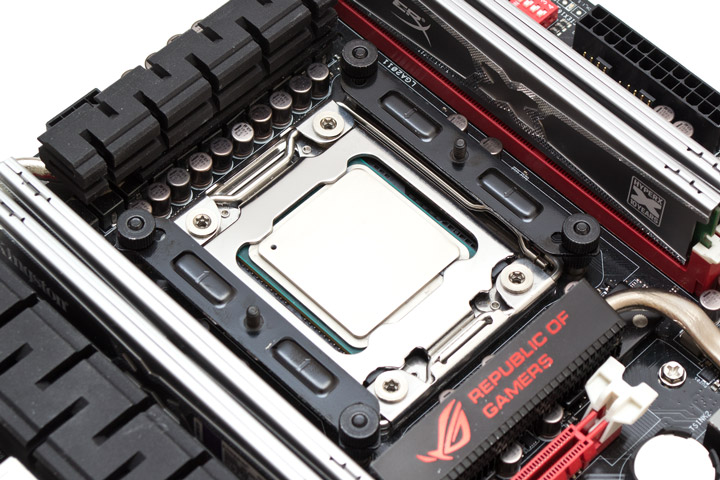

Для теста эффективности Enermax ETS-T50A-FSS мы воспользовались процессором Intel Core i7-4960X на сокете Intel LGA2011. Установка сюда производится элементарно, хотя и на других процессорных разъемах она будет не намного сложнее. Сначала вкручиваем винтовые стойки в подходящие отверстия родной усилительной пластины разъема.
Затем ставим сверху крепежные лапы и вручную прикручиваем их комплектными гайками. Если нужно, кулер можно повернуть на 90 градусов, для этого достаточно поменять направление крепления лап с вертикального на горизонтальное.

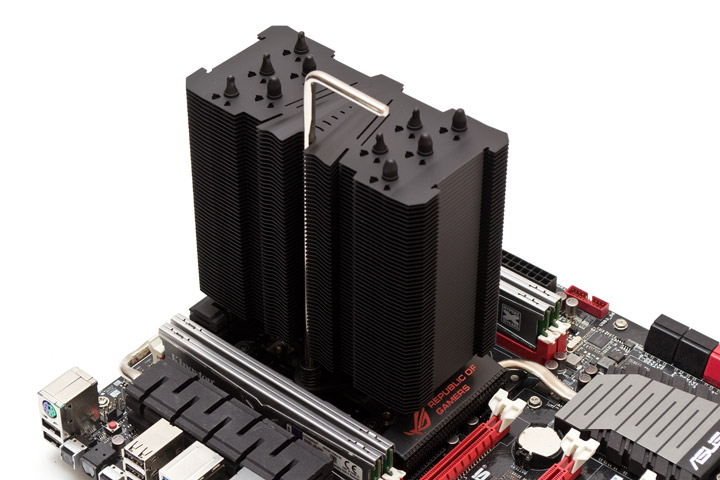

Наносим термоинтерфейс и двумя подпружиненными гайками прикручиваем на место радиатор. Изначально он не соприкасается с крышкой процессора, потому затяжку гаек нужно производить поочередно, по несколько поворотов за раз, чтобы все встало ровно и без перекоса. Стоит учесть, что для затяжки заднего крепления понадобится длинная и тонкая крестовая отвертка.

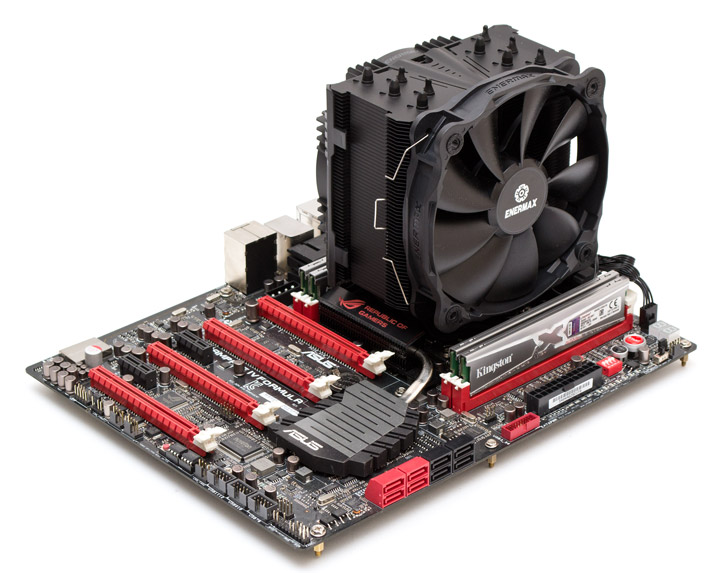

Ставим на место вентилятор и направляющую рамку. Подключаем питание.

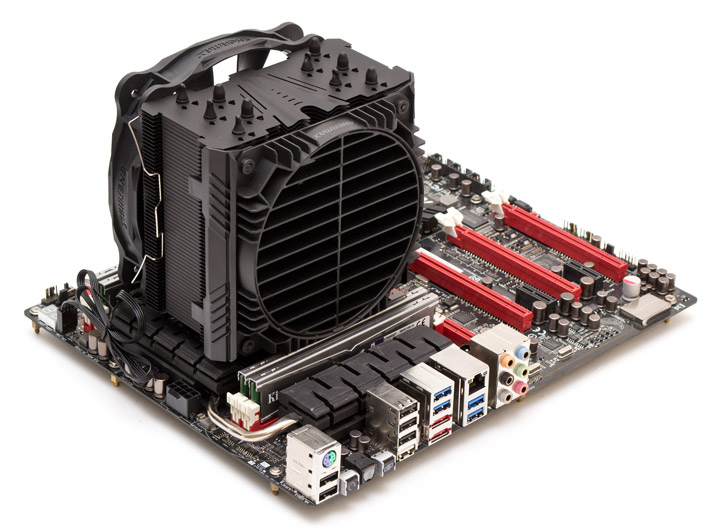

Так выглядит конструкция с обратной стороны.

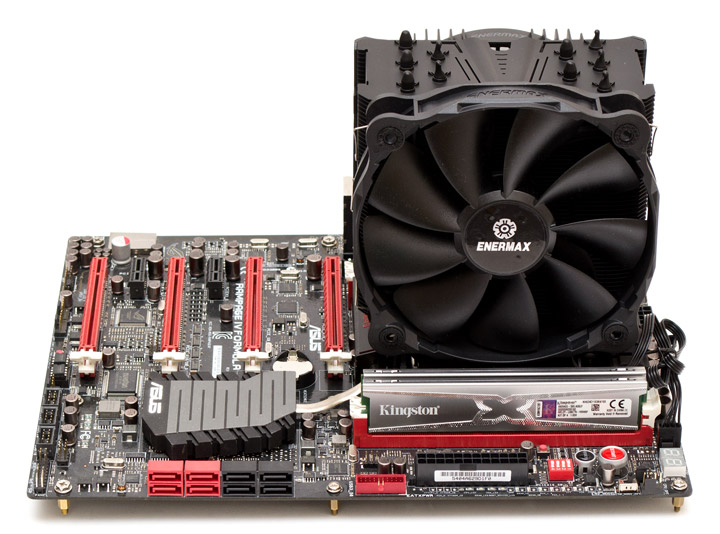

Первому слоту расширения PCI кулер никак не мешает.

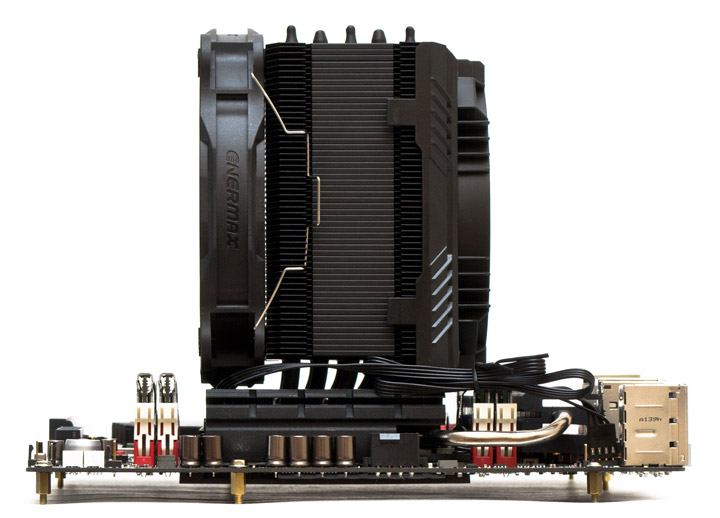

Нет проблем и с планками оперативной памяти.

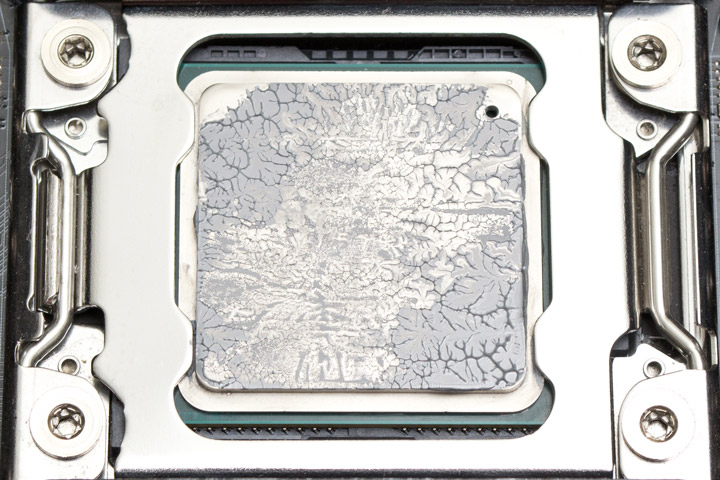

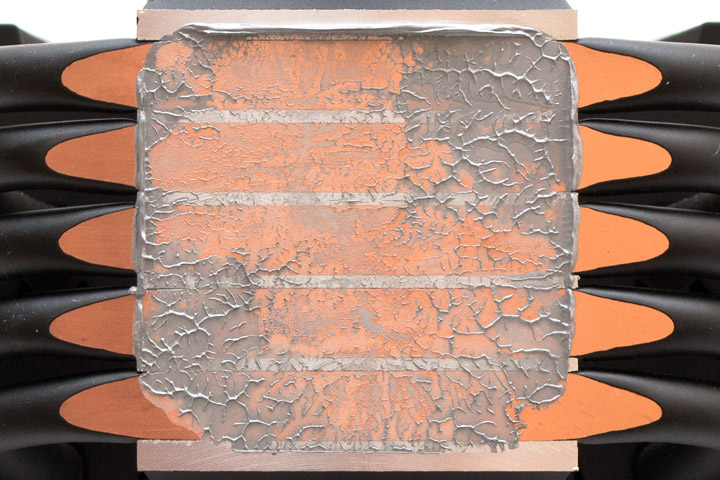

Отпечаток на подошве получился неплохим. Имеем хороший прижим в центре всех пяти тепловых трубок. Но края основания в двух противоположных углах слегка приподняты. В целом скорость передачи тепла с таким контактом будет полноценной.
Технические характеристики
Эффективность отвода тепла новой версией кулера Enermax ETS-T50A-FSS сравнивалась его прошлым 120-мм вариантом Enermax ETS-T50A-DFP.
| Техническая характеристика | Enermax ETS-T50A-FSS | Enermax ETS-T50A-DFP | Aardwolf Performa 10X (APF-10XPFM-120) |
|---|---|---|---|
| Страница продукта | enermaxeu.com | enermaxeu.com | performa.cool |
| Совместимость с процессорными разъемами | Intel LGA 775/115x/1366/2011/2011-3/2066 AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+) |
Intel LGA 775/115x/1366/2011/2011-3 AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+) |
Intel LGA 775/115x/1366/2011/2066 AMD AM2(+)/AM3(+)/AM4/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 160х65х136 | 160х65х136 | 131x74x151 |
| Размеры вентилятора (ДхШхВ), мм | 140х140х25 | 120х120х25 | 120х120х25 |
| Материал радиатора и конструкция | Вертикальный радиатор из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют основание прямого контакта с зазорами. Ребра и трубки полностью окрашены в черный цвет | Вертикальный радиатор из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют основание прямого контакта с зазорами. Ребра и трубки полностью окрашены в черный цвет | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием |
| Вес радиатора, г | 722 | 696 | 579 |
| Количество пластин радиатора, шт. | 54 | 54 | 46 |
| Толщина пластин, мм | 0,5 | 0,5 | 0,4 |
| Межреберное расстояние, мм | 1,75 | 1,75 | 2 |
| Расчетная площадь радиатора, см2 | ~ 9 550 | ~ 9 550 | ~ 6 834 |
| Модель вентилятора | 1 x Enermax AFT50-14 | 1 x Enermax UCDFP12P | 1 х Aardwolf AF12025H12M-2433 |
| Скорость вращения вентилятора, об/мин | 500 ~ 1000 с ШИМ | 800 ~ 1000 / 1500 / 2000 с ШИМ | 1000 ~ 2000 с ШИМ |
| Воздушный поток, м3/ч | 50,59 ~ 94,21 | 57,24 ~ 71,87 / 113,61 / 145,15 | 76 |
| Уровень шума вентилятора, дБ (А) | 13 ~ 22 | 16 ~ 18 / 23 / 27 | 16 ~ 35 |
| Статическое давление, мм воды | 0,57 ~ 2,13 | 0,82 ~ 1,36 / 2,70 / 4,81 | 3,91 |
| Количество и тип подшипника вентилятора | Twister Bearing (Гидродинамический подшипник с магнитной стабилизацией) | Twister Bearing (Гидродинамический подшипник с магнитной стабилизацией) | Long Life Bearing (Улучшенная втулка скольжения) |
| Время наработки на отказ вентилятора, час | 160 000 | 160 000 | – |
| Номинальное напряжение вентилятора, В | 12 | 12 | 12 |
| Сила тока вентилятора, А | 0,12 | 0,30 | 0,18 |
| Пиковое энергопотребление вентилятора, Вт | 1,44 | 3,6 | 2,16 |
| Дополнительные особенности | Съемные лопасти крыльчатки, направляющая поворотная рамка воздушного потока | Съемные лопасти крыльчатки, встроенный ограничитель максимальной скорости, технология очистки от пыли, направляющая поворотная рамка воздушного потока | – |
| Средняя стоимость, $ | ~55 | ~70 | ~35 |
Тестовый стенд
Для тестирования эффективности кулера Enermax ETS-T50A-FSS использовался стенд на базе платформы Intel LGA 2011 в следующей конфигурации:
- процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Noctua NA-FC1;
- термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 26 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.
Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования
Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. К сожалению, для охлаждения горячего стендового процессора пришлось выжать из вентилятора Enermax ETS-T50A-FSS полную скорость, получив при этом уровень шума в 48 дБ (А). Enermax ETS-T50A-DFP смог пройти тесты при скорости 120-мм вентилятора в 1300 об/мин 50 дБ (А) и 2150 об/мин и 64 дБ (А). Система Aardwolf Performa 10X выложилась на полную, чтобы остудить процессор, показав 2000 об/мин, но при чуть меньшем уровне шума в 58 дБ (А).
Посмотрим на график температур для каждого уровня шума. Как видим, новый 140-мм вентилятор Enermax ETS-T50A-FSS действительно работает несколько тише и эффективнее, чем старая 120-ка при чуть большей скорости и уровне шума. Однако, этого все равно недостаточно для эффективного рассеивания 150 ватт тепла стендового процессора. В тоже время, если раскрутить 120-мм вентилятор на максимум, температура падает на целых 11 градусов, а это уже приличный запас для дальнейшего разгона процессора, пусть даже он и будет сопровождаться ревом пропеллера в нагрузке. Результаты Aardwolf Performa 10X выглядят неубедительно за счет большей шумности, а при низких оборотах он вообще доводит процессор до перегрева, но и стоит он немного дешевле.
Выводы
Обновление кулера Enermax ETS-T50A-FSS получилось неоднозначным. По сути, в нем изменился лишь вентилятор — с мощного 120-мм на тихоходный 140-мм. С одной стороны, он действительно стал чуть более тихим и производительным на пониженных оборотах в сравнении прошлой версией. Однако ограничение верхней планки скорости в 1000 об/мин выглядит, скорее всего, нерациональным решением, поскольку искусственно урезается потенциал крупного радиатора на пять тепловых трубок. А данному радиатору требуется как раз высокое статическое давление, чтобы быстро отводить тепло от близко расположенных ребер. Это наглядно видно из наших тестов — разница в 9 градусов красноречиво говорит сама за себя. С новым вентилятором кулер не справляется с охлаждением горячих процессоров. Кроме того, отказ от пластиковых крепежных планок в пользу скоб мне тоже кажется не лучшим решением.
Учитывая прямой контакт и большое количество тепловых трубок, ETS-T50A-FSS наилучшим образом подходит для всех актуальных процессоров AMD и Intel LGA 2011(-v3) или 2066 в качестве тихого и красивого охлаждения. Если же душа жаждет скорости и разгона — можно снять родной вентилятор и заменить его двумя 120-мм пропеллерами с хорошим статическим давлением. В таком варианте ETS-T50A сможет составить достойную конкуренцию существенно более дорогим суперкулерам.
