Обзор процессорного кулера Enermax ETS-T50 AXE

Компания Enermax известна еще с 1990 года, как производитель хороших блоков питания, а также экзотичных вентиляторов с подсветкой из серии Vegas. Последние годы они были слабо представлены на нашем рынке, и местами просто пропали из виду. Тем не менее, оказалось, что бренд существует до сих пор и занимается теперь не только БП, но и корпусами, и системами охлаждения, и много чем еще. К нам на тестирование попал новый кулер для процессора — ETS-T50 AXE, который существует в двух вариантах: с обычным производительным вентилятором (ETS-T50A-DFP) и с пропеллером с подсветкой (ETS-T50A-BVT). В данном случае будет рассмотрен первый вариант охладителя.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Упаковка и комплект поставки

Упаковка кулера оформлена в глянцевых черных и синих тонах. Информации как технического, так и маркетингового характера на ней хватает с избытком. Для защиты от повреждений внутри вставлены демпферы из картона.

Enermax ETS-T50 AXE (ETS-T50A-DFP)Enermax ETS-T50 AXE (ETS-T50A-DFP)

Комплект поставки позитивно поразил меня своей лаконичностью. Здесь есть ровно все, что необходимо для установки, и ничего лишнего. Кроме того, все детали окрашены в черный цвет, в тон кулеру. Итого, в комплект входит:

  • инструкция по установке;
  • универсальная усилительная пластина для сокетов Intel и AMD;
  • крепежная рамка для сокетов AMD;
  • две крепежные лапы для сокетов Intel;
  • четыре винтовые шпильки;
  • четыре пластиковых фиксатора-прокладки усилительной пластины;
  • шприц с термопастой;
  • лопатка для нанесения термопасты;
  • четыре винтовые стойки для сокетов семейства Intel LGA2011;
  • четыре пластиковые подставки под крепежные лапы;
  • четыре гайки.
Enermax ETS-T50 AXE (ETS-T50A-DFP)

Внешний вид

Выглядит Enermax ETS-T50 AXE внушительно. В первую очередь потому, что полностью окрашен в черный цвет. Что, как известно, «сильно улучшает» охлаждение. На самом деле, конечно же, нет, но все равно смотрится красиво и стильно. В любом случае лучше, чем скучные серые пластины из алюминия поверх медных трубок. Определенной агрессивности конструкции придает и форма рамки вентилятора, а также его крепежных панелей.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

На первый взгляд может показаться, что вентилятора тут два, но на самом деле он лишь один, спереди. А сзади одета специальная направляющая рамка для потока воздуха. Крепится это все на пластиковых защелках, которые сидят достаточно свободно для того, чтобы не выламываться при демонтаже. Потому надевать и снимать пластиковый обвес с радиатора получается довольно просто.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Направляющая рамка сзади называется Air Guide. Обычно такие штуки ставят, чтобы прикрыть лопасти вентилятора от посторонних предметов, но в данном случае ее назначение другое.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Дефлекторы в рамке наклонены под небольшим углом, благодаря чему они собирают и отклоняют поток воздуха в нужном направлении, в сторону от кулера. Угол наклона пластин дефлектора не регулируется.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Зато пластины находятся в кольце, которое свободно поворачивается на 360 градусов, снятие с радиатора для этого не требуется. Таким образом, поток воздуха можно направить вверх или вниз, на материнскую плату или в любую сторону от нее. Крепежные пластины прикручены к рамке винтами, на их шляпки наклеены резиновые нашлепки.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Вентилятор крепится аналогичным образом. Это 120-мм пропеллер, промаркированный как UCDFP12P. На его рамке тоже есть резиновые уголки-прокладки с обеих сторон. Кроме того, вентилятор обладает крупным ротором с девятью лопастями, способными на максимальной скорости создавать рекордное статическое давление в 4,81 мм H2O. В качестве подшипника используется фирменный вариант гидродинамика под названием Twister Bearing, усиленный магнитом для стабилизации оси вращения самосмазывающейся втулки. Производитель обещает для этого устройства целых 160 тысяч часов наработки на отказ. Длина четырехконтактного шнура питания в нейлоновой оплетке составляет 500 мм.

Enermax ETS-T50 AXE (ETS-T50A-DFP)Enermax ETS-T50 AXE (ETS-T50A-DFP)

Крыльчатка отщелкивается для облегчения ее очистки от пыли. Кроме того, тут применяется DFR (Dust Free Technology) — технология самостоятельной очистки от пыли, суть которой состоит в том, что при старте пропеллер некоторое время (около 10 секунд) вращается в обратную сторону, как бы стряхивая с себя пыль. Нечто подобное мы уже встречали на вентиляторах видеокарт MSI.

Еще одно новшество, примененное здесь, называется APS (Adjustable Peak Speed), представляющее собой маленький переключатель на уголке рамки, который позволяет выставить один из трех вариантов ограничения максимальной скорости при ШИМ-управлении. Доступные пороги оборотов в минуту — 1000, 1500 или 2000. Стартовая скорость крыльчатки составляет 800 об/мин при 40 дБ (А). К сожалению, назвать тихой эту вертушку не получится, при работе ее электроника издает хорошо различимые вблизи паразитные призвуки.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Радиатор даже без пластикового обвеса выглядит впечатляюще. Он насчитывает в себе пять медных 6-мм тепловых трубок, расположенных U-образно. Все окрашено в черный цвет.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Количество ребер составляет 54 штуки, тепловые трубки разведены в два ряда, по две и по три в каждом соответственно. Зазор между радиаторными пластинами — 2,4 мм. Суммарная площадь рассеивания достигает 9550 см².

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Тело радиатора смещено назад относительно поперечной оси симметрии. Благодаря этому, вентилятор не будет конфликтовать с высокими планками оперативной памяти ни на каком процессорном разъеме.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Если спереди ребра сделаны ровными, то сзади по центру они изогнуты подобно крыльям чайки. Дает ли это какой-то эффект, в плане охлаждения, сказать сложно. Кроме того, по центру сзади сделана полукруглая выемка для отвертки.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

V-образный выступ выглядит декоративно еще и потому, что обычно за подшипником вентилятора движение воздуха отсутствует почти полностью. Однако тепловые каналы расположены по оптимальной схеме, при которой тепло распределяется на всю площадь пластин равномерно, а сами трубки не мешают продувать радиатор.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Трубки в основании держит вместе массивный брусок мелкого алюминиевого радиатора, составной частью которого являются треугольные крепежные лапы, с закрепленными на них подпружиненными винтами с накатанной головкой.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Подошва кулера сделана по принципу прямого контакта тепловых трубок и это единственное не окрашенное место радиатора. Обработка основания и подгонка деталей очень качественная и ровная, хотя между тепловыми каналами все же есть 1,8-мм зазоры.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Основная проблема основания прямого контакта состоит в том, что оно подходит лишь на процессоры с крупной тепло-распределительной крышкой. Другими словами, на все AMD за исключением TR4 (данный сокет не поддерживается, да и по размеру он слишком велик), и на крупные Intel из семейства LGA2011 и его производных. В то же время самый массовый сегмент Intel LGA115х с такой подошвой не дружит, поскольку размер их крышек составляет всего 22х22 мм. Довольно легко посчитать, что на такую площадь поместится максимум три трубки, а обе крайние останутся не у дел.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Перейдем к установке и тестированию кулера.

Установка

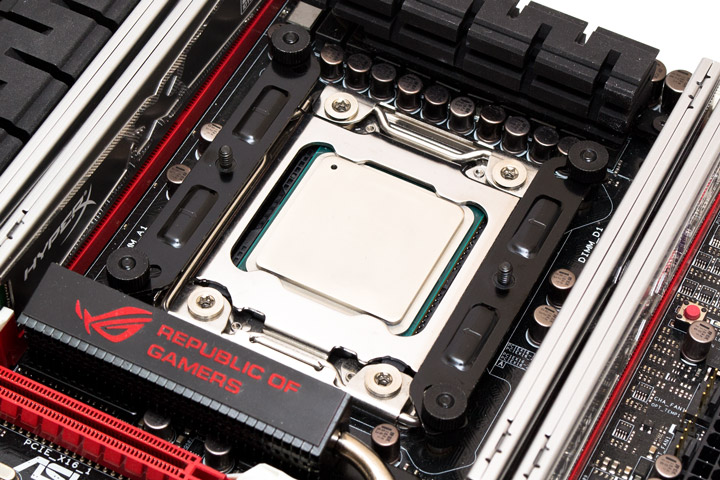

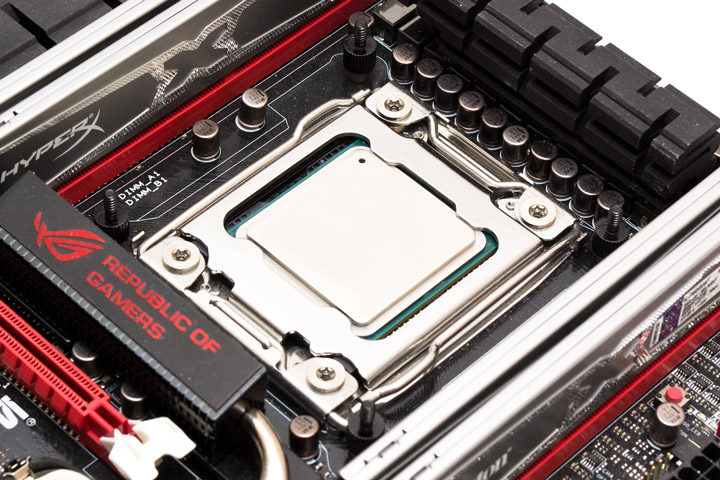

Для проверки эффективности Enermax ETS-T50 AXE традиционно было решено воспользоваться наиболее горячей платформой, из тех, что есть в нашем распоряжении, а именно — процессором Intel Core i7-4960X на сокете Intel LGA2011. Установка сюда производится элементарно, хотя и на других процессорных разъемах она будет не намного сложнее. Сначала вкручиваем винтовые стойки в подходящие отверстия родной усилительной пластины разъема.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Затем надеваем крепежные лапы и вручную прикручиваем их комплектными гайками. Если нужно, кулер можно повернуть на 90°, для этого достаточно поменять направление крепления лап с вертикального на горизонтальное.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

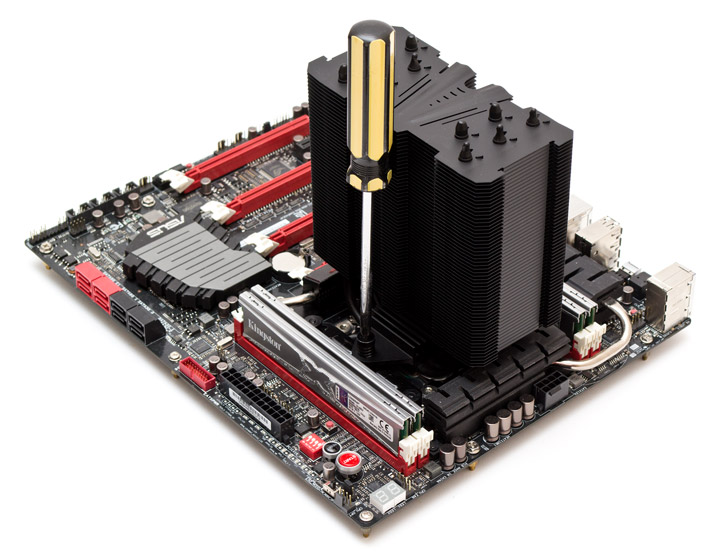

Наносим термоинтерфейс и двумя гайками прикручиваем на место радиатор. Изначально он не соприкасается с крышкой процессора, потому затяжку гаек нужно производить поочередно, по паре витков за раз, для того, чтобы все встало ровно.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

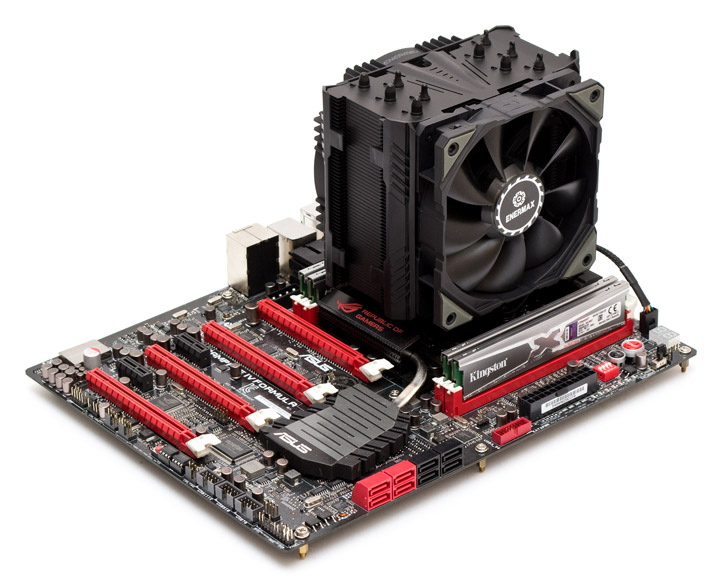

Прищелкиваем на место вентилятор спереди и направляющую рамку для воздуха сзади. Подключаем питание.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

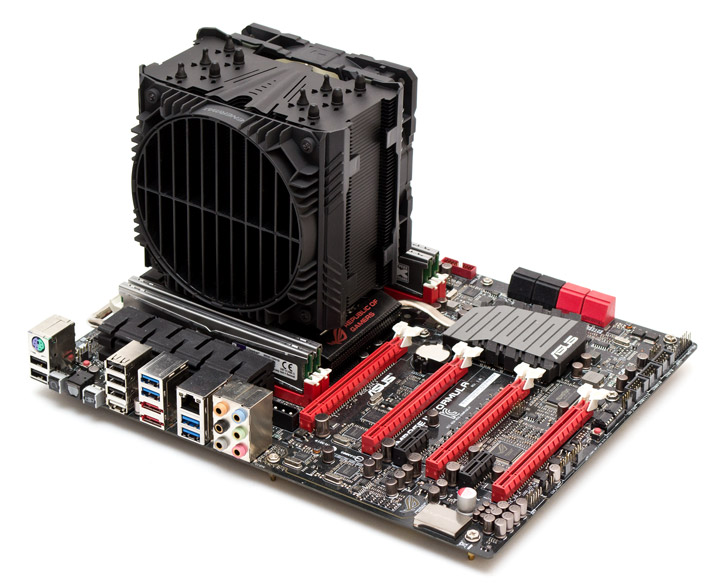

Не забываем выставить на вентиляторе ограничитель оборотов в нужное положение. А рамку поворачиваем в том направлении, куда требуется отводить воздух от радиатора.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

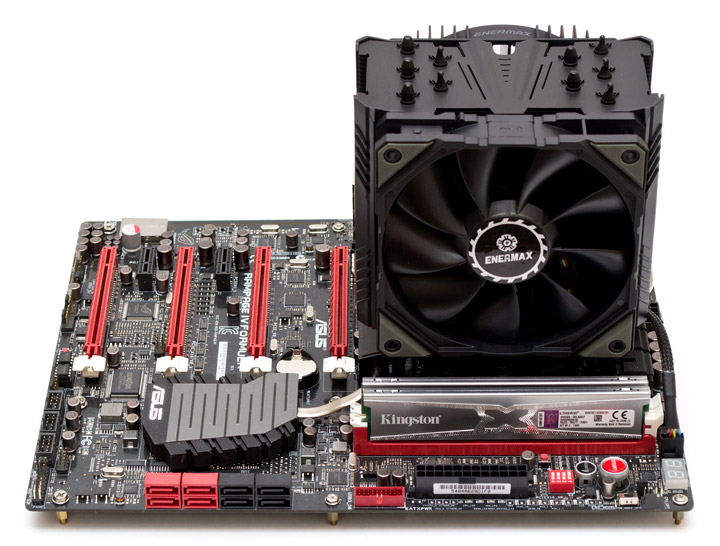

Первому слоту расширения PCI кулер никак не мешает.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

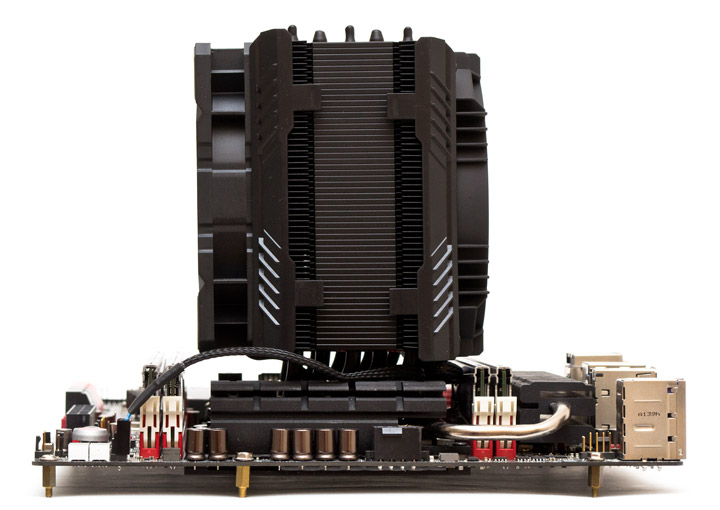

Равно, как и не попадает в плоскость планок оперативной памяти. По части совместимости у этой башни все отлично.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

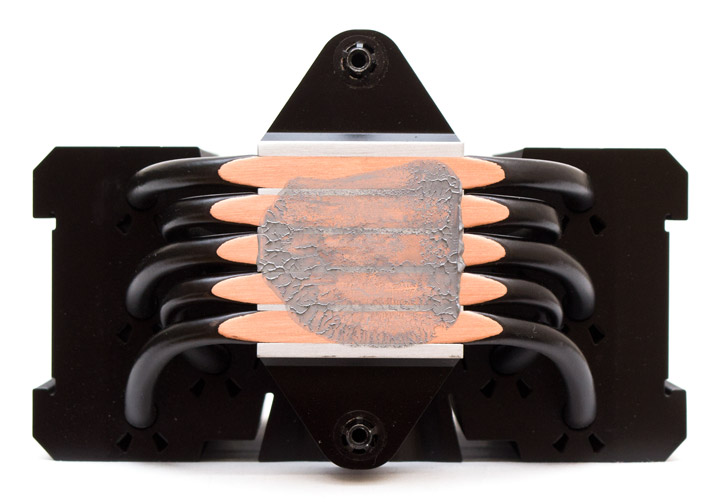

Отпечаток на подошве у нас получился среднего качества. Прижим хороший, но два уголка оказались приподняты, а передняя тепловая трубка задета лишь частично.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Технические характеристики

Эффективность отвода тепла кулером Enermax ETS-T50 AXE сравнивалась с наиболее удачным бюджетным кулером — Zalman CNPS10X Performa и с лучшей в своем классе двухсекционной системой охлаждения Noctua NH-D15S.

Техническая характеристика Enermax ETS-T50 AXE Noctua NH-D15S Zalman CNPS10X Performa
Страница продукта www.enermaxeu.com noctua.at zalman.ru
Совместимость с процессорными разъемами Intel LGA 775/115x/1366/2011/2011-3
AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+)
Intel LGA 1156/1155/1150/1151
Intel LGA 2011-0/2011-3/2066
AMD AM4
AMD AM2(+)/AM3(+)/FM1/FM2(+)
Intel LGA 775/115x/1366/2011
AMD AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), мм 160х65х136 150х135х160 132x75x152
Размеры вентилятора (ДхШхВ), мм 120х120х25 150х140х25 120х120х25
Материал радиатора и конструкция Вертикальный радиатор из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют основание прямого контакта с зазорами. Ребра и трубки полностью окрашены в черный цвет Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Ребра радиатора, тепловые трубки и основание никелированы, все соединения пропаяны Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием
Вес радиатора, г 696 980 610
Количество пластин радиатора, шт. 54 45 / 45 47
Толщина пластин, мм 0,5 0,5 0,45
Межреберное расстояние, мм 2,4 2 1,9
Расчетная площадь радиатора, см² ~ 9 550 ~12 660 ~ 7 900
Модель вентилятора 1 x Enermax UCDFP12P 1 x Noctua NF-A15 PWM Zalman ZP1225ALM [Z1P-PWM]
Скорость вращения вентилятора, об/мин 800 ~ 1000 / 1500 / 2000 с ШИМ 450 ~ 1500 с ШИМ 900 ~ 2000 с ШИМ
Воздушный поток, м³/ч 57,24 ~ 71,87 / 113,61 / 145,15 140,2
Уровень шума вентилятора, дБ (А) 16 ~ 18 / 23 / 27 24,6 17 ~ 36
Статическое давление, мм воды 0,82 ~ 1,36 / 2,70 / 4,81
Количество и тип подшипника вентилятора Twister Bearing (Гидродинамический подшипник с магнитной стабилизацией) Гидродинамический подшипник с магнитной стабилизацией (SSO2) Улучшенная втулка (Long Life Bearing)
Время наработки на отказ вентилятора, час 160 000 150 000 50 000
Номинальное напряжение вентилятора, В 12 12 12
Сила тока вентилятора, А 0,30 0,13 0,2
Пиковое энергопотребление вентилятора, Вт 3,6 1,56 2,4
Дополнительные особенности Съемные лопасти крыльчатки, встроенный ограничитель максимальной скорости, технология очистки от пыли, направляющая поворотная рамка воздушного потока Понижающий максимальные обороты переходник Фирменный резистор RC24P в комплекте
Средняя стоимость, $ ~70 ~100 ~50

Тестовый стенд

Для тестирования эффективности кулера Enermax ETS-T50 AXE использовался стенд на базе платформы Intel LGA 2011 в следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 26 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

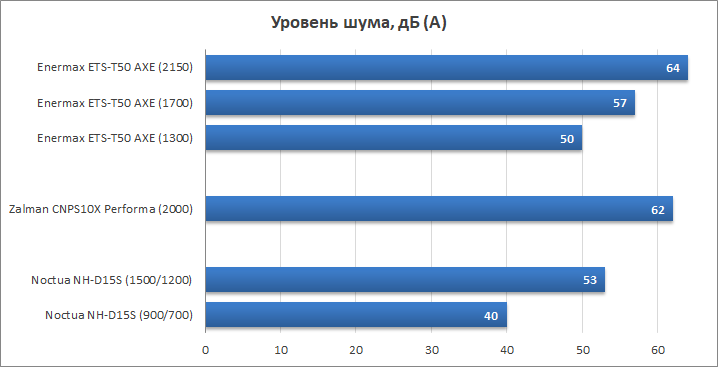

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Как видим, на проверку вентилятор Enermax ETS-T50 AXE оказался далеко не самым тихим, на максимальной скорости он перекрикивает даже пропеллер Zalman CNPS10X Performa, который славится своим громким нравом. При понижении скорости до 1700 об/мин ситуация улучшается незначительно, и лишь при 1300 об/мин шум от этого вентилятора слышен, но хотя бы не раздражает слух.

Посмотрим на график температур для каждого уровня шума.

Enermax ETS-T50 AXE (ETS-T50A-DFP)

Стендовый процессор Intel Core i7-4960X в разгоне до 4,5 ГГц имеет тепловой пакет приблизительно в 150 ватт. При максимальном уровне шума и на полной скорости Enermax ETS-T50 AXE справился с охлаждением этого процессора без проблем. Однако, при снижении скорости вращения крыльчатки, температуры повышаются приблизительно на градус, при потере каждых 100 об/мин. При относительно тихой скорости в 1300 об/мин процессор уже находится на грани перегрева. Это слегка лучше показателей Zalman CNPS10X Performa, но до уровня тишины и производительности Noctua NH-D15S, (у которой даже в бесшумном режиме остается еще запас в 6 градусов до перегрева) данный кулер не дотягивает. Общая производительность Enermax ETS-T50 AXE очень сильно зависит от скорости его вентилятора, при пониженных оборотах его эффективность заметно проседает.

Выводы

Кулер Enermax ETS-T50 AXE является далеко не самым эффективным решением из тех, что мне доводилось видеть, но зато весьма эффектным. Лично мне он симпатичен своим внешним видом, отличным качеством изготовления и подгонки деталей, высоким уровнем совместимости с другими элементами материнской платы и простотой установки. В наше время это редкость даже для продуктов от ведущих производителей в данной сфере.

Главным достоинством и одновременно недостатком этого кулера является его вентилятор. С одной стороной он имеет высокую производительность, как в плане прокачиваемого воздушного потока, так и по уровню статического давления. У вентилятора есть встроенный ограничитель оборотов, его легко снимать и разбирать для очистки или текущего обслуживания, и он даже снабжен технологией самоочистки за счет вращения лопастей на старте в обратную сторону. Но проблема состоит в том, что этот пропеллер очень шумный. Есть паразитные призвуки электроники. А не слышно его лишь на стартовых 800 об/мин. Поскольку эффективность данной модели кулера сильно завязана именно на скорости вентилятора, достичь баланса между уровнем шума и производительности будет сложно. Тут либо одно, либо другое.

Применять Enermax ETS-T50 AXE я рекомендую для охлаждения процессоров с крупной крышкой, в частности со всеми видами AMD и Intel LGA 2011/2066. Там его основание прямого контакта сможет раскрыть свои возможности полностью. По своей стоимости данная модель заплывает в сегмент топовых решений, но обходится в среднем дешевле, чем сопоставимые по эффективности конкуренты от ведущих производителей. Потому, если уровень шума не играет особой роли, и требуется компактность, то ETS-T50 AXE вполне подойдет вместо почти любого суперкулера.
