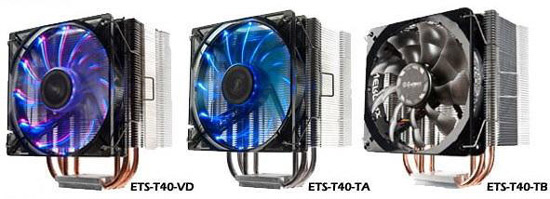

Версия с индексом ETS-T40-TB, которую мы рассмотрим сегодня, отличается от моделей ETS-T40-TA/VD комплектной «стодвадцаткой», а от наиболее продвинутой модификации (ETS-T40-TA) — ещё и отсутствием никелирования тепловых трубок и пластин радиатора. Разумеется, эти особенности отразились и на конечной стоимости продукта, которая составляет около 48 долларов в украинской рознице, в то время как обе старшие модели оцениваются в $60.
Упаковка и комплектация

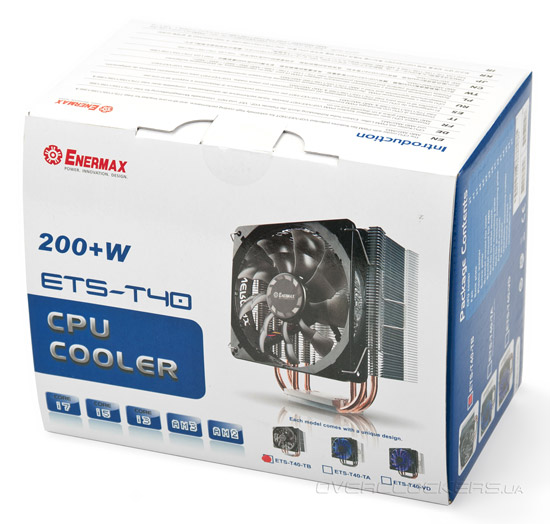

Enermax ETS-T40-TB поставляется в картонной коробке средних размеров с довольно аккуратным и сдержанным оформлением. В то же время, боковые стенки упаковки весьма информативны и предоставляют пользователю немало полезной информации о продукте, находящемся внутри.

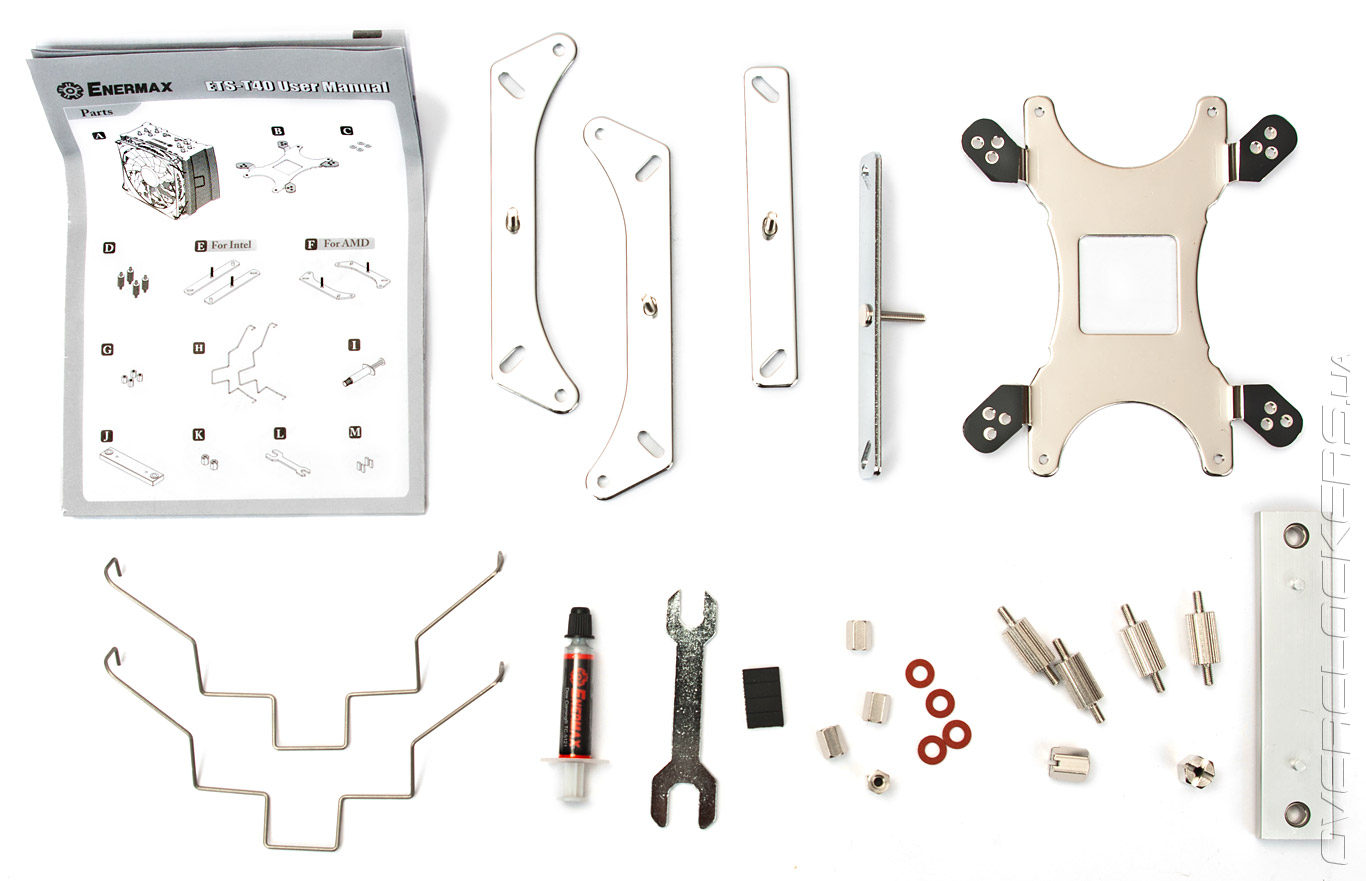

Комплект поставки, помимо самого кулера с предустановленным вентилятором Enermax T.B.Silence 120 мм, включает:
- тюбик фирменной термопасты;
- две скобы для установки на радиатор дополнительного 120-мм вентилятора;
- универсальную усилительную пластину и набор монтажных креплений для LGA775/1155/1156/1366 и Socket AM2(+)/AM3(+);
- рамки для установки охладителя на платформы Intel и AMD;
- инструкцию по установке;
- резиновые антивибрационные прокладки для второго вентилятора;
- ключик для затягивания креплений.
Внешний вид и конструкция радиатора
В сравнении со старшими версиями Enermax ETS-T40, кулер с приставкой TB в названии выглядит более сдержанно и лаконично. Вместе с тем интересный дизайн и нестандартная форма лопастей фирменного вентилятора T.B.Silence позволяют охладителю выделиться среди множества аналогичных решений башенного типа. Отметим, что отсутствие пёстрой подсветки далеко не все пользователи расценят как недостаток, ведь даже многие геймеры не хотят устраивать «новогоднюю ёлку» внутри системного блока.

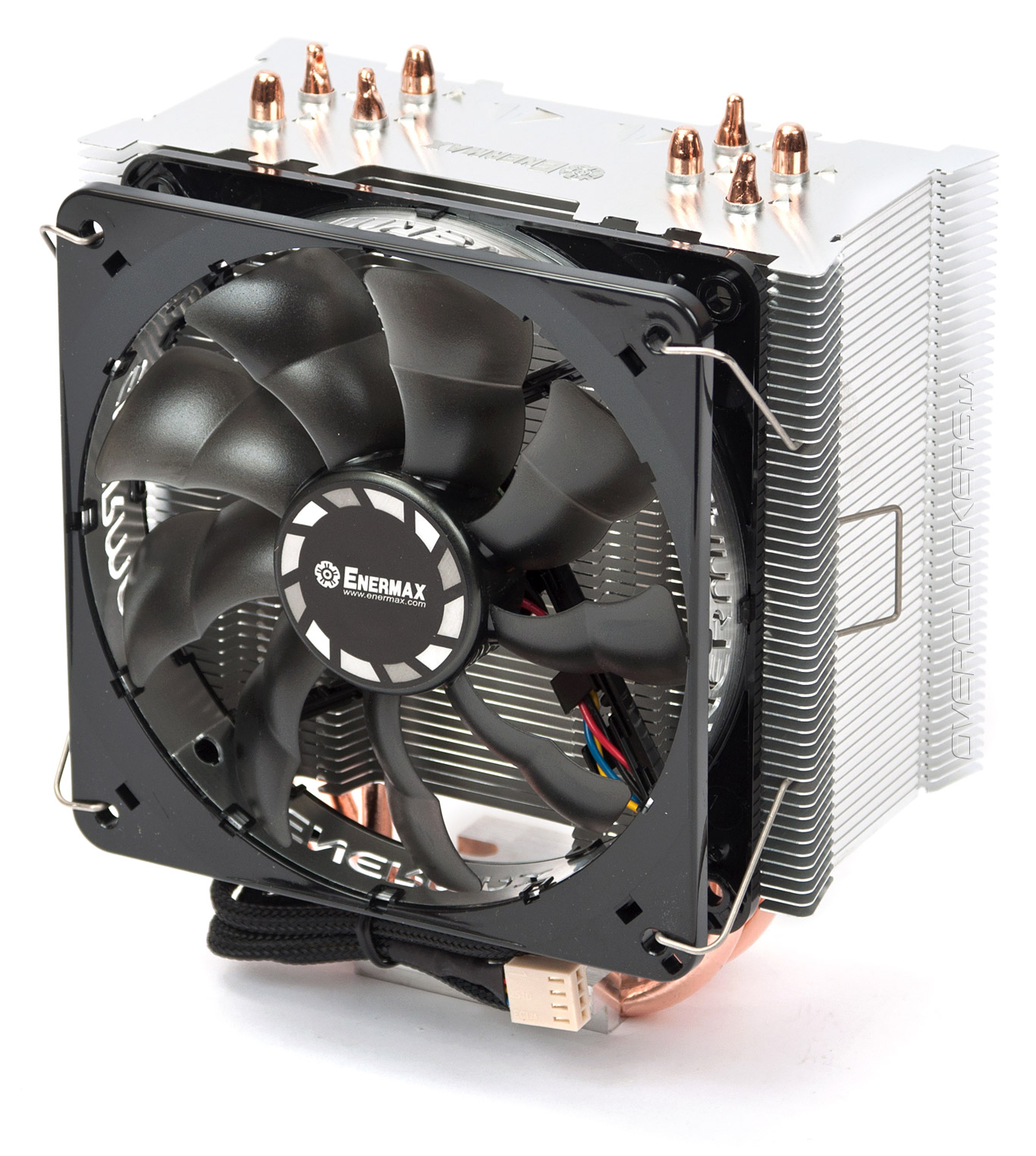

Габариты Enermax ETS-T40-TB с предустановленным 120-мм вентилятором составляют 139х93х160 мм. Вероятнее всего, в подавляющем большинстве игровых корпусов формата Middle- и Full-Tower проблем с установкой ETS-T40-TB не возникнет — стоит лишь учитывать ограничение по ширине шасси.

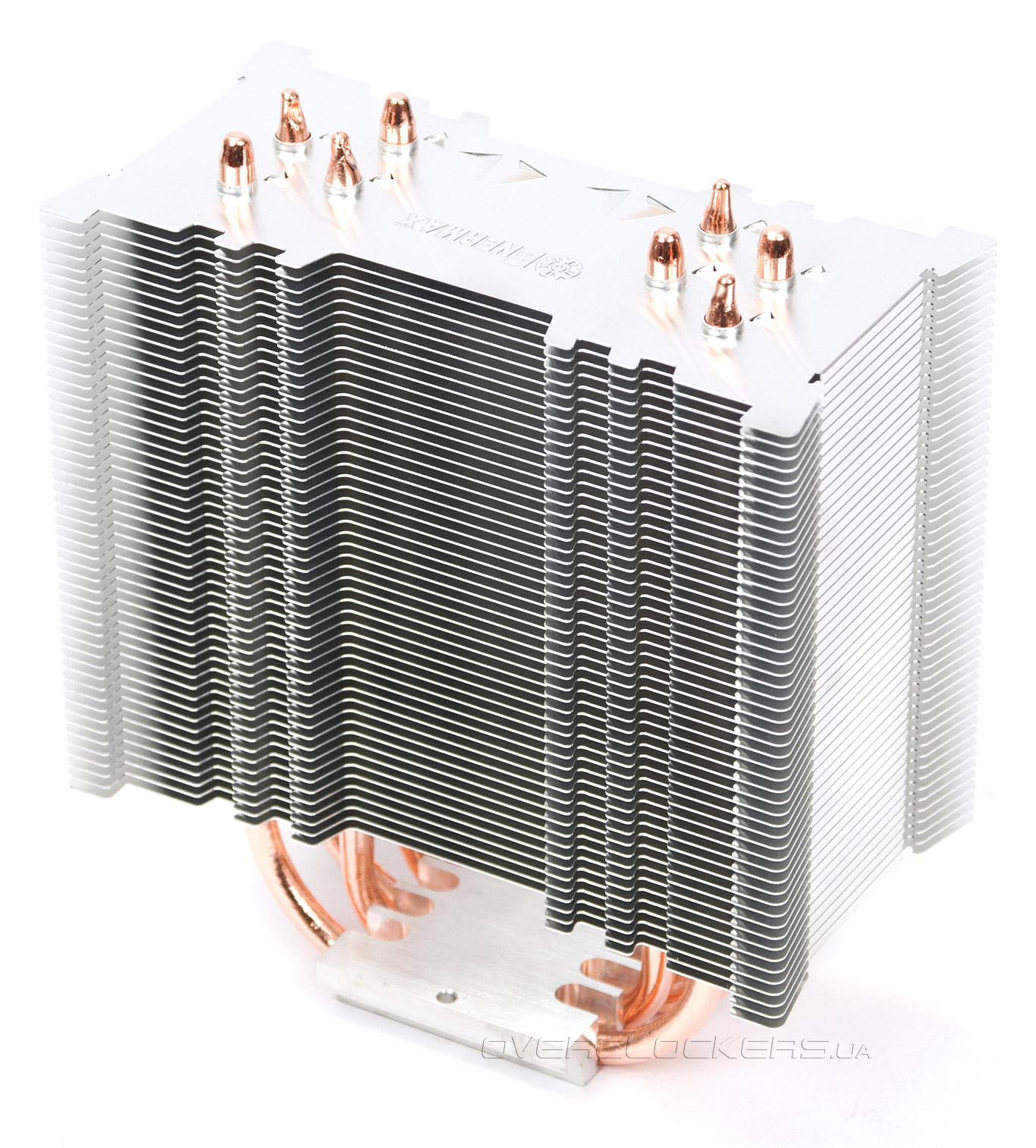

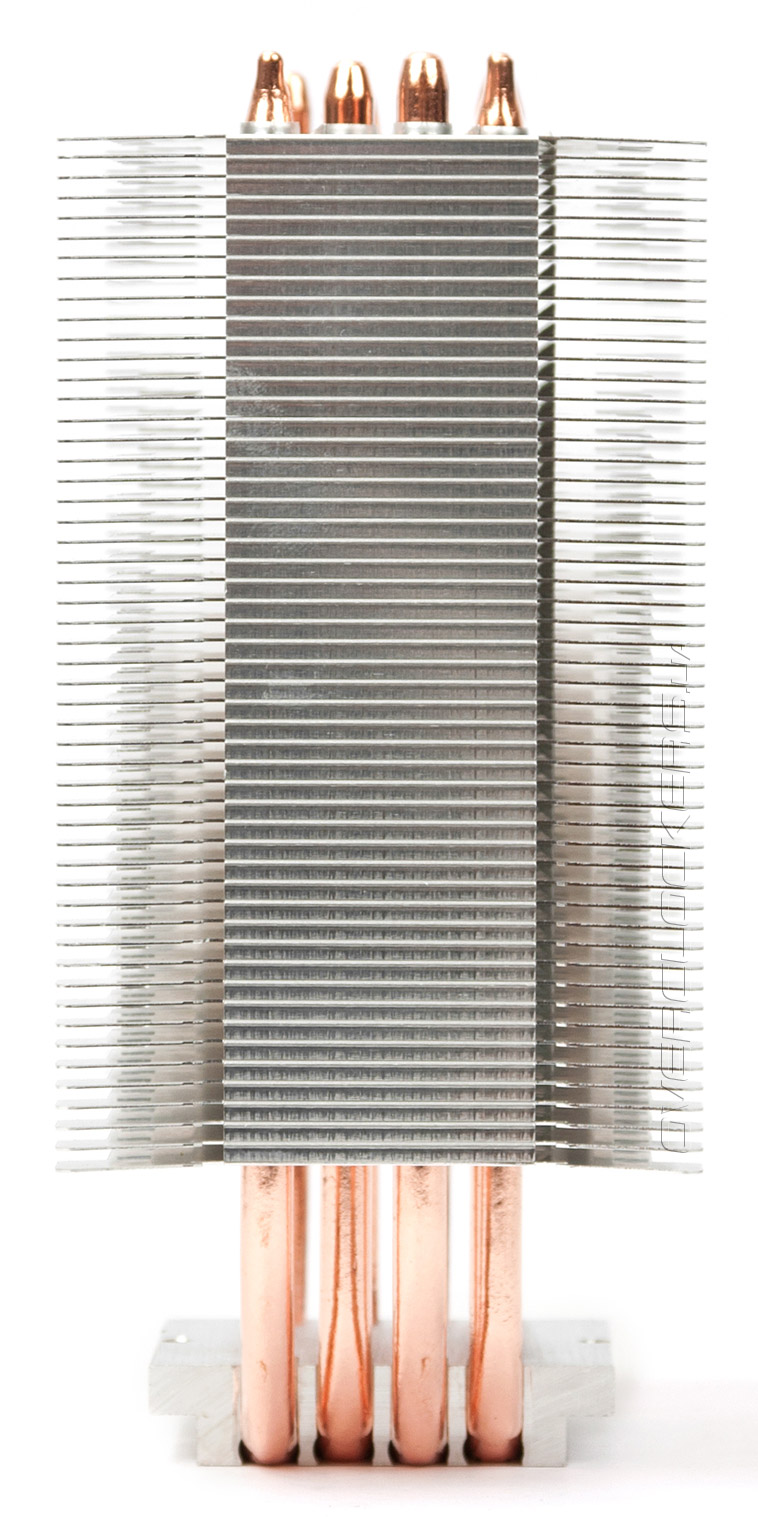

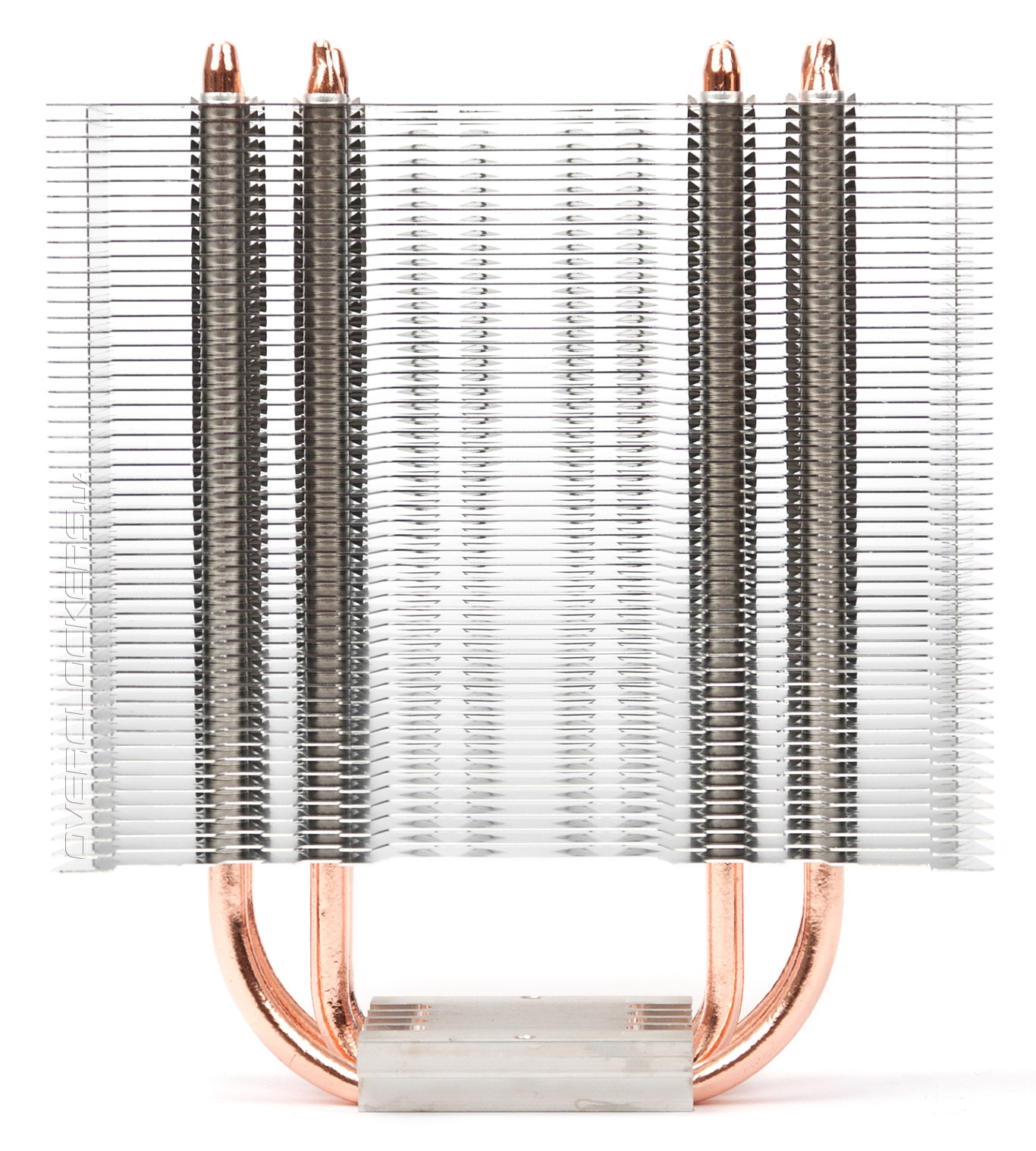

Радиатор Enermax ETS-T40-TB имеет привычную башенную форму, характерную для большинства современных решений среднего и высокого ценового диапазона. Всего в его конструкции используются 52 алюминиевые пластины толщиной 0,4 мм, расположенные на расстоянии 1,8 мм друг от друга. Вес радиатора составляет 610 грамм.
Рёбра имеют замысловатую ступенчатую форму, которая, по словам производителя, призвана улучшить воздушный поток и ускорить рассеивание тепла. По бокам пластины частично соединены между собой (технология Vacuum Effect Flow), в результате чего холодный воздух интенсивнее втягивается вентилятором за счёт разницы в давлении. Ещё одной интересной особенностью Enermax ETS-T40-TB является применение технологии Stack Effect Flow. Четыре спойлера особой формы на каждой пластине рассекают воздушный поток и способствуют выводу нагретого воздуха.

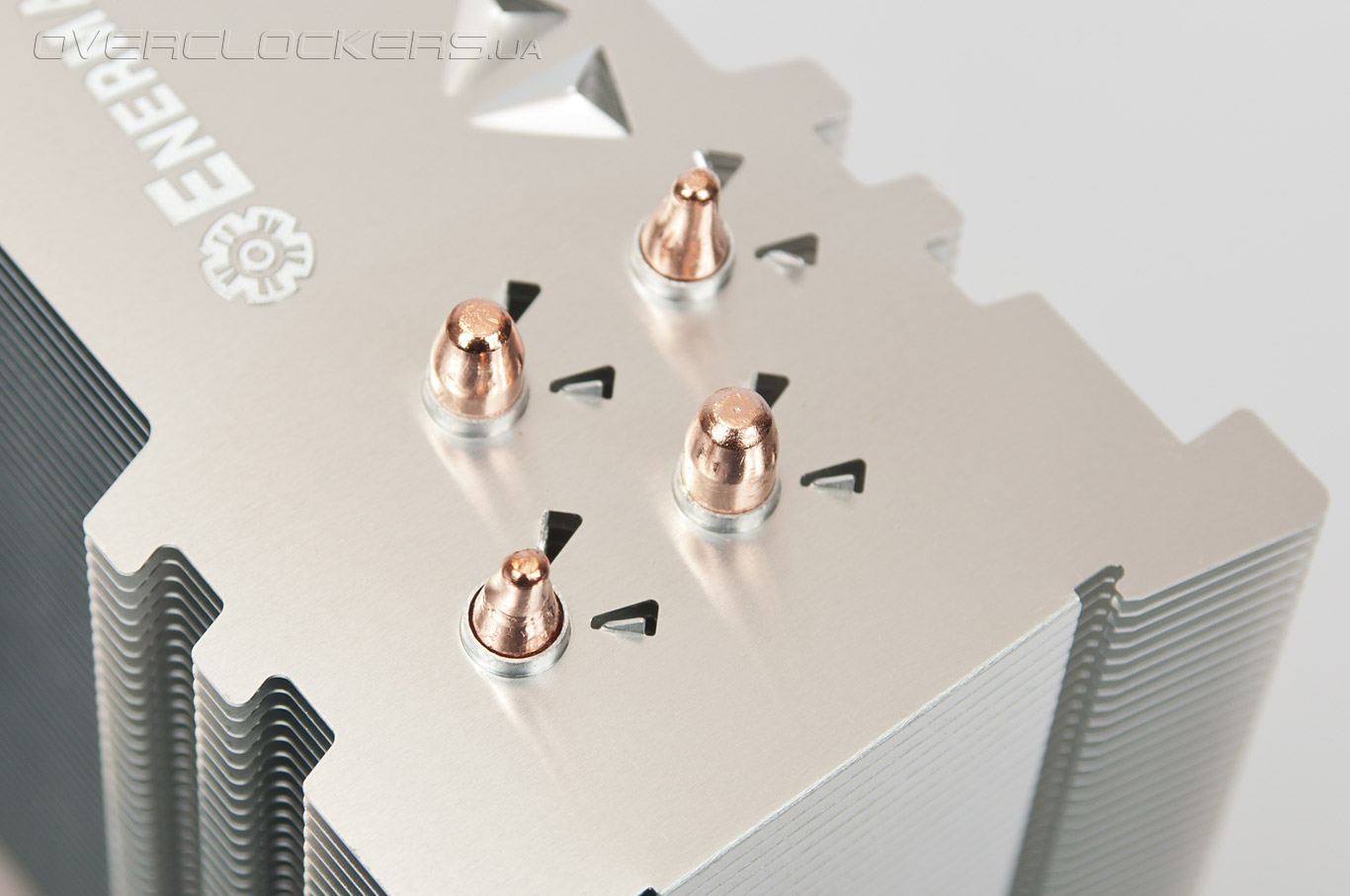

Для более эффективного использования всей площади теплообменника инженеры Enermax задействовали в его конструкции четыре U-образные тепловые трубки диаметром 6 мм. Учитывая, что общая площадь рассеивания составляет около 8000 см², возможно, разработчикам не помешало бы добавить ещё несколько трубок и немного увеличить расстояние между ними.

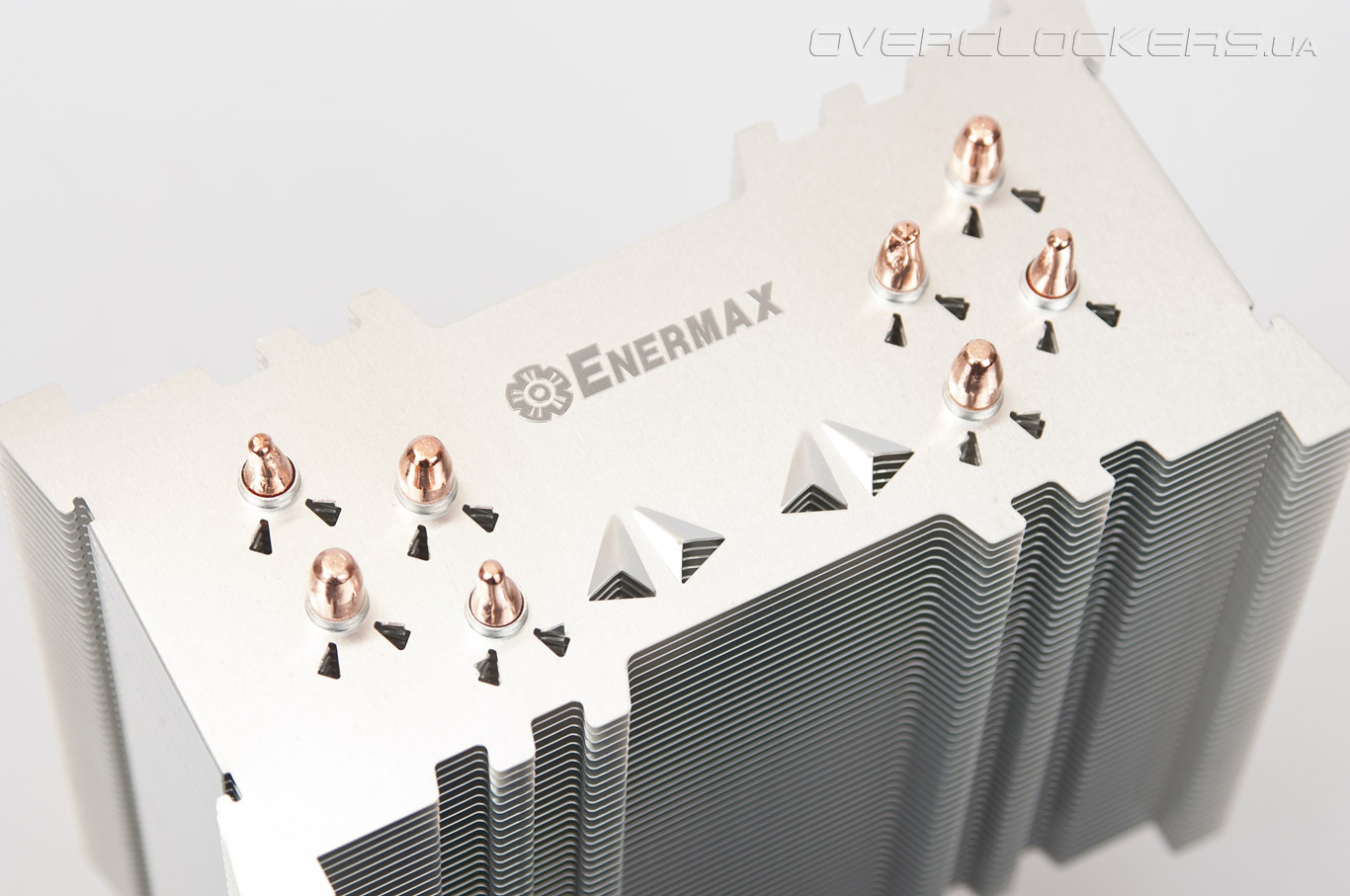

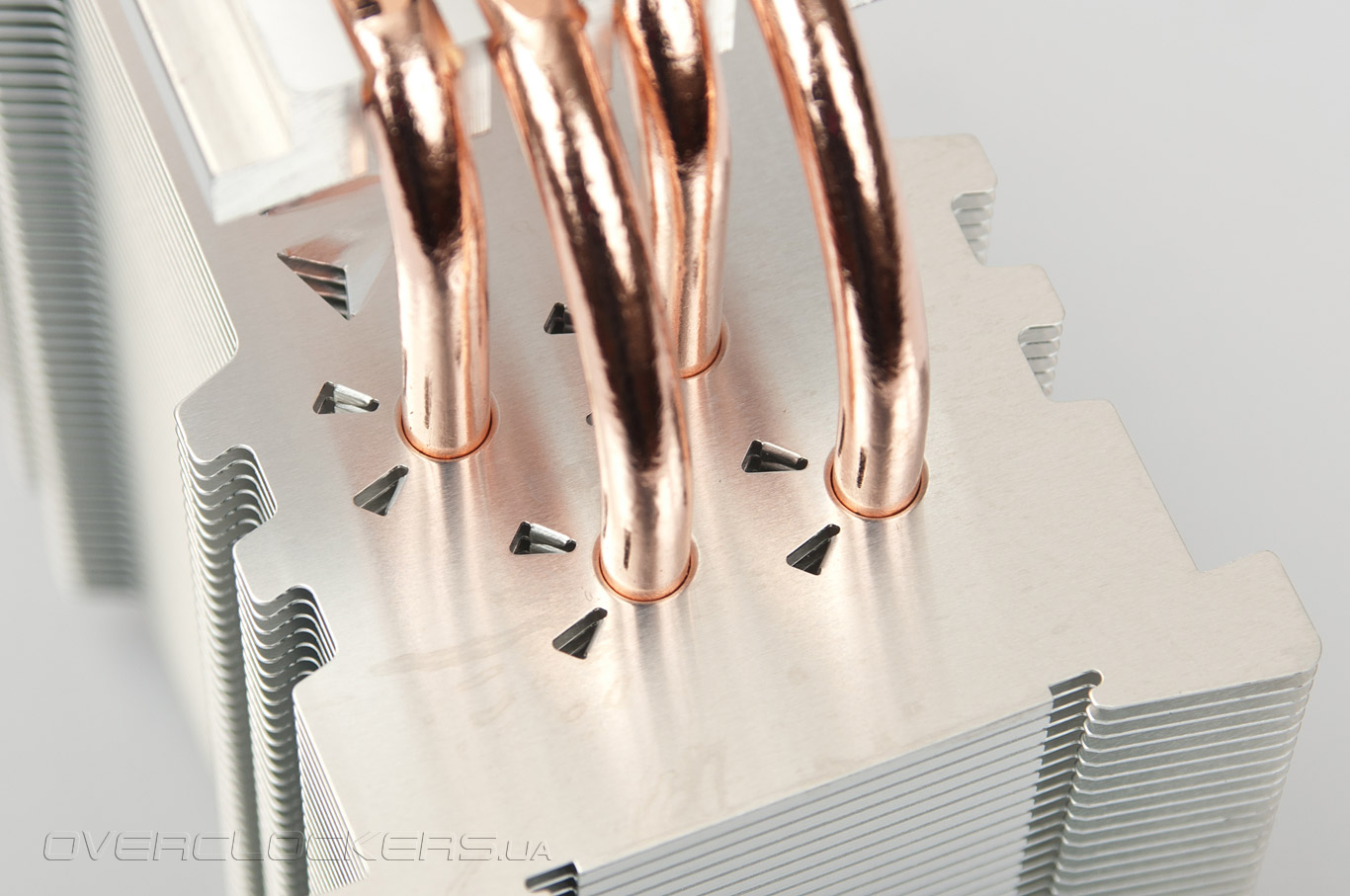

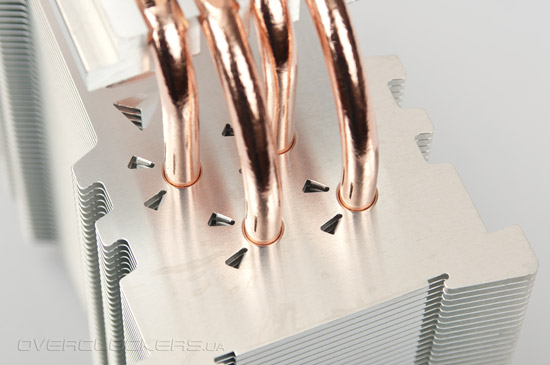

Специальные отверстия треугольной формы в пластинах радиатора по задумке разработчиков должны способствовать направлению воздушного потока на тепловые трубки и лучшему охлаждению их обратной стороны.
Повторимся, что в модели Enermax ETS-T40-TB не применяется никелирование поверхности радиатора и теплотрубок, что снижает производственные затраты. Обнаружить припой в местах контакта тепловых трубок с пластинами нам также не удалось.

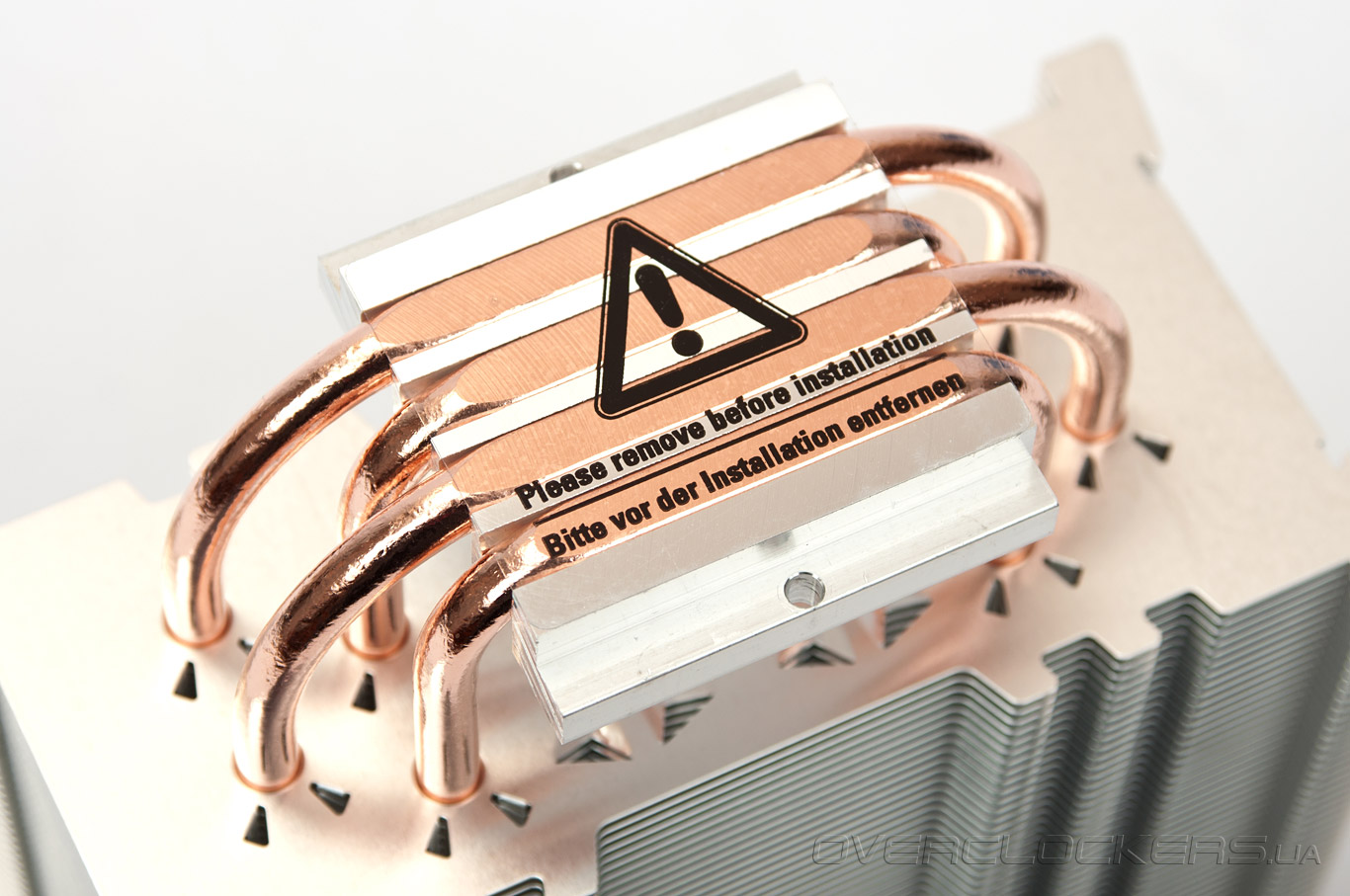

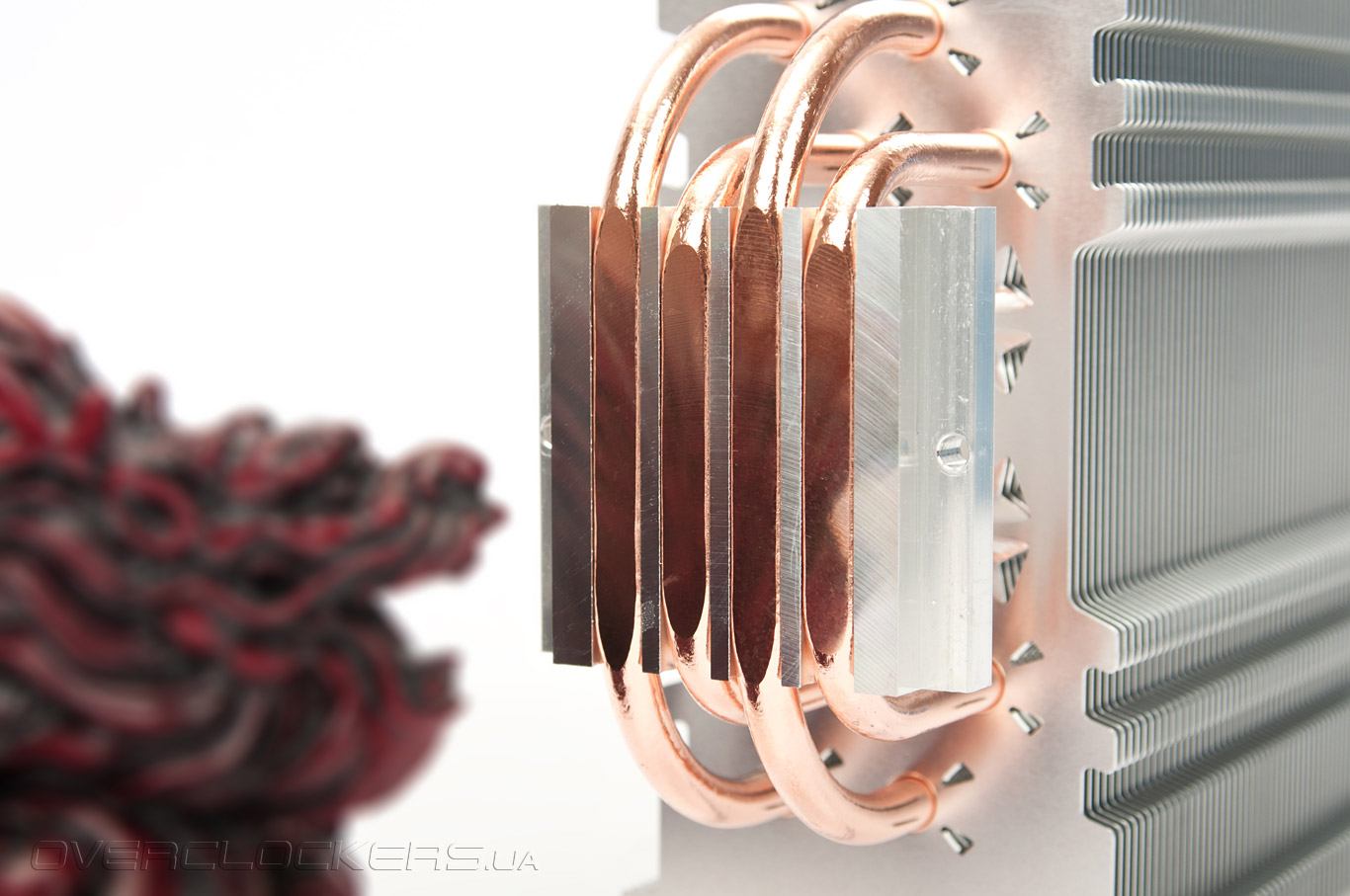

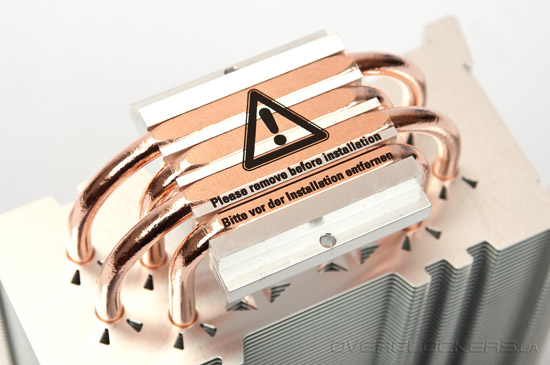

В рассматриваемой системе охлаждения медные трубки соприкасаются с теплораспределительной крышкой процессора напрямую. Они плотно зажаты в алюминиевой пластине, которая также формирует контактную площадку. Для предотвращения повреждения основания кулера, во время транспортировки оно защищено наклейкой, которую необходимо снять непосредственно перед самой установкой.

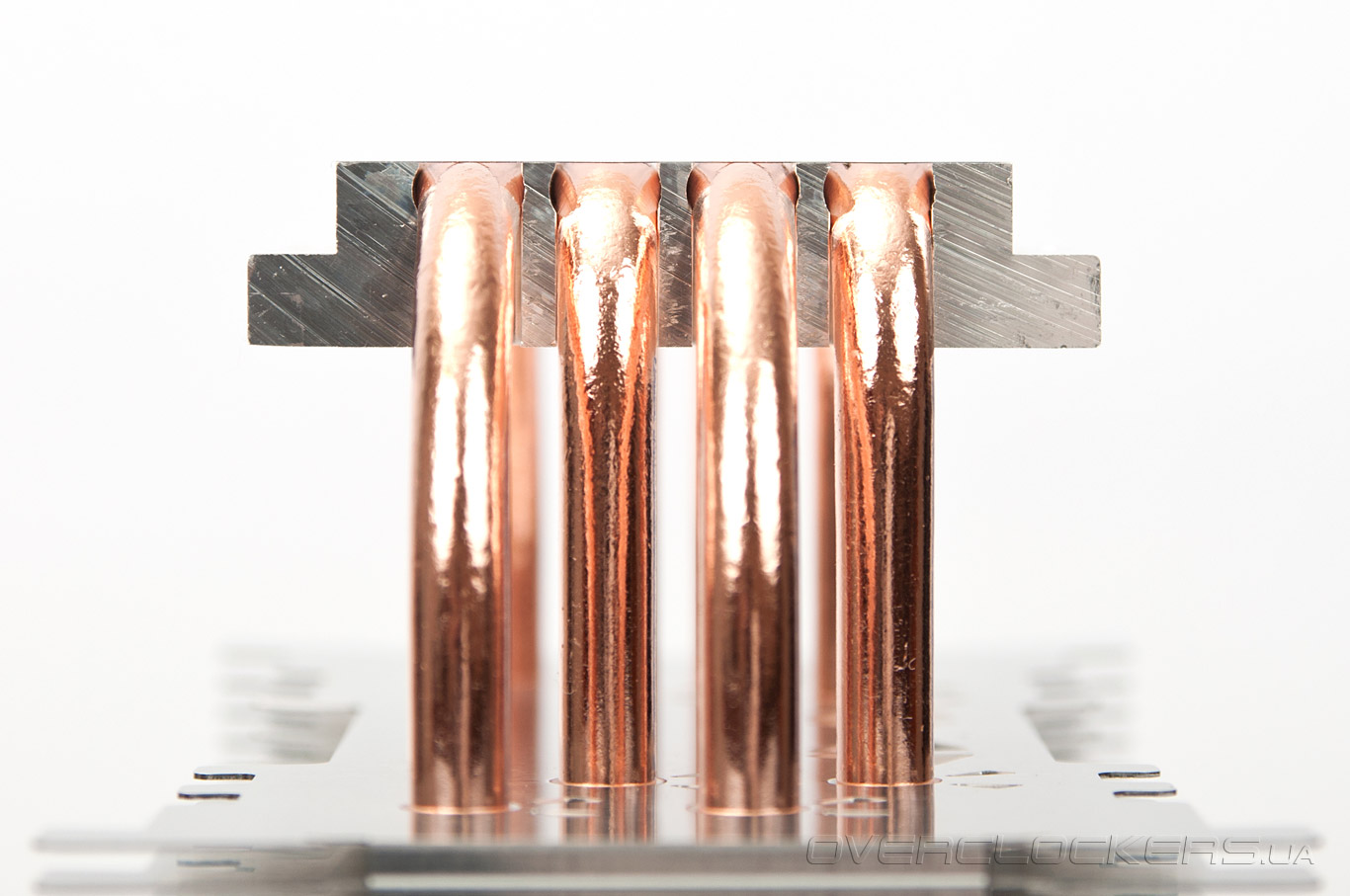

Обработка основания выполнена на достаточно высоком уровне, принимая во внимание использование технологии прямого контакта. Каких-либо явных неровностей на нём мы не обнаружили.
Следы фрезы на теплосъёмнике отчетливо видны, а его полировка, вероятно, осуществлялась химическим путём. Разумеется, говорить о зеркальном блеске поверхности в данном случае не приходится.
Вентилятор

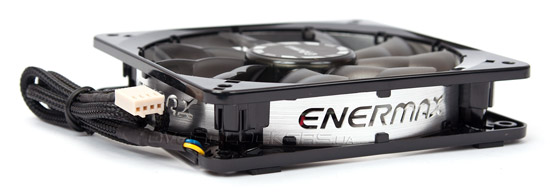

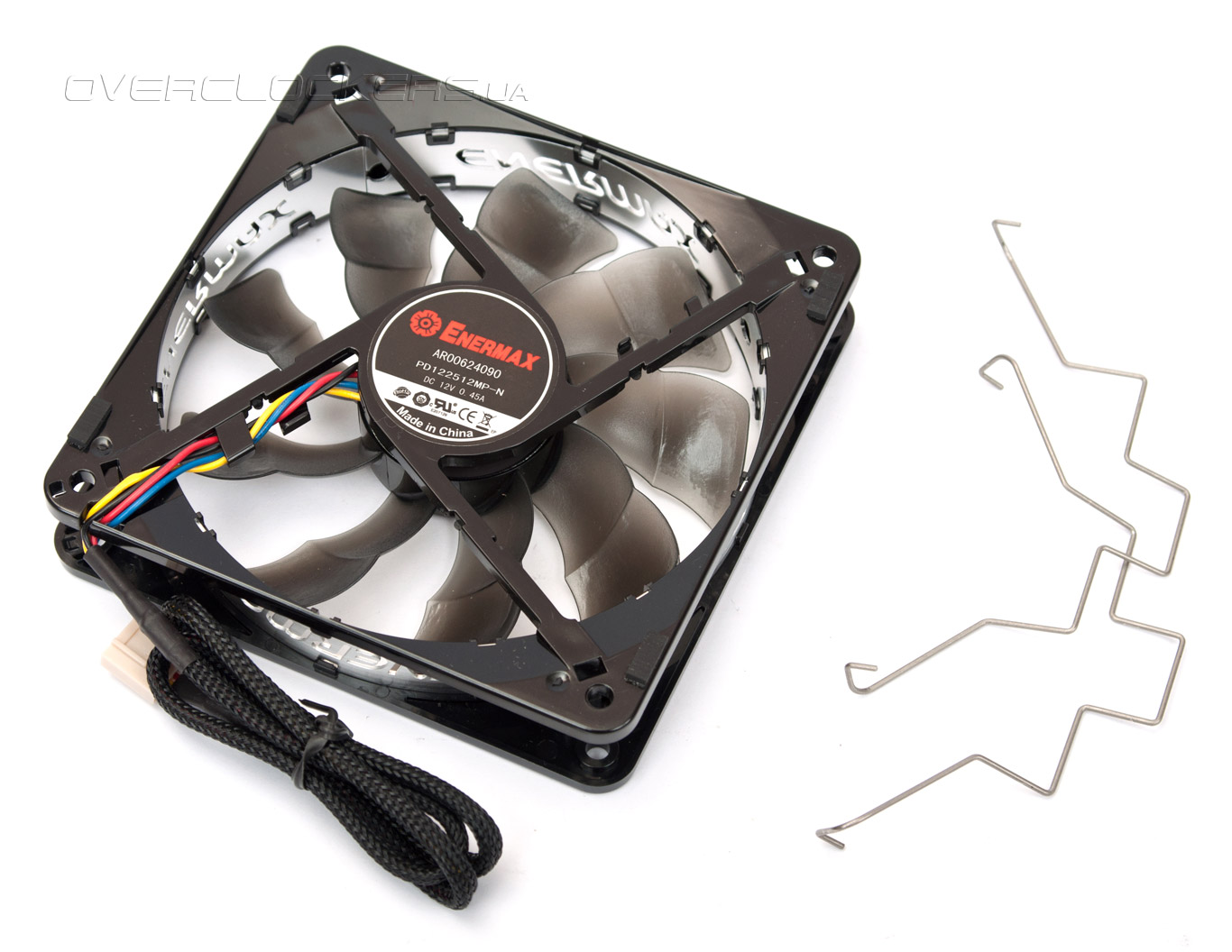

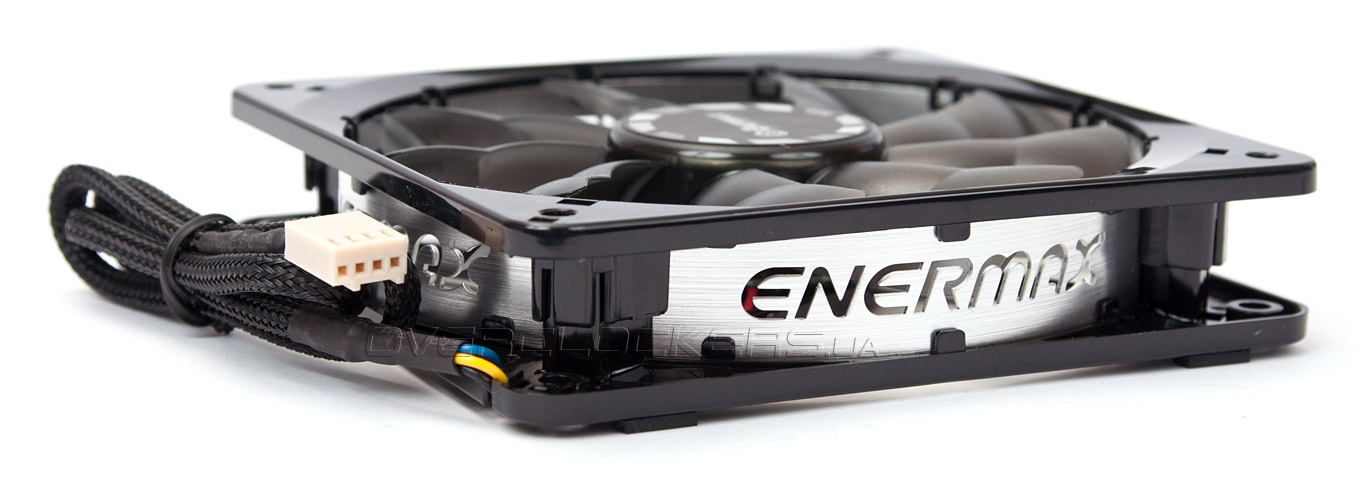

Как мы уже упоминали, комплектный вентилятор с диаметром крыльчатки 120 мм и поддержкой ШИМ-метода управления скоростью вращения (500—1800 об/мин) является одной из наиболее сильных сторон рассматриваемого решения. Он носит название Enermax T.B.Silence (PD122512MP-N) и в украинской рознице (при покупке отдельно) его стоимость составляет около $18.
Штатный «пропеллер» основан на фирменном подшипнике Twister, что позволило добиться низкого уровня шума (при минимальной скорости вращения, по заверению производителя, уровень шума не должен превышать 8 дБ) и продолжительного заявленного срока службы (100 тыс. часов). Благодаря оптимизированной форме лопастей, генерируемый вентилятором воздушный поток составляет 26,5—71,2 CFM (м3/ч) для минимальной и максимальной скорости вращения соответственно. К материнской плате или реобасу комплектная «стодвадцатка» подключаются с помощью 4-контактного разъема.

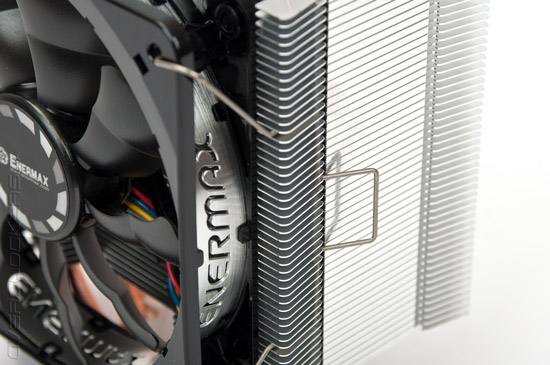

На радиаторе вентилятор крепится стандартным способом — с помощью двух металлических скоб. Напомним, что ещё одна пара скоб для второго «пропеллера» присутствует в комплекте поставки.

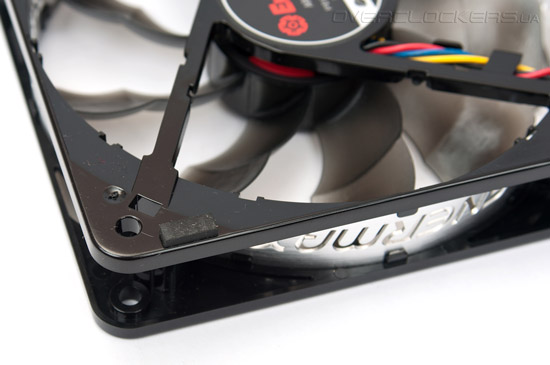

Для снижения уровня вибрации и шума производитель предусмотрел прорезиненные прокладки в местах контакта пластин радиатора с рамкой «карлсона».
