Обзор процессорного кулера Enermax ETS-N31-02

Хотя в ассортименте компании Enermax основной акцент сделан на дорогостоящих системах жидкостного охлаждения и не самых доступных воздушных кулерах, есть у них и одна вполне бюджетная модель под названием ETS-N31-02. По крайней мере, сейчас рыночная стоимость данного продукта во всех популярных магазинах снизилась почти наполовину, что делает его весьма интересным для потенциальных покупателей. А нам, со своей стороны, было интересно проверить его в деле. О том, что получилось в результате, можно прочитать в этом обзоре.

Enermax ETS-N31-02

Упаковка и комплект поставки

Кулер поставляется в обычной картонной коробке с монохромной полиграфией на борту. Из позитивных моментов отметим обилие технической информации на упаковке, которая дает исчерпывающие данные про габариты и характеристики товара.

Enermax ETS-N31-02Enermax ETS-N31-02

Комплект поставки отличается скромной достаточностью. В него входит минимальный набор деталей, необходимых для установки:

  • пластиковая крепежная рамка для сокетов Intel LGA 775/115x/1366;
  • инструкция по установке;
  • пакетик с термопастой;
  • четыре прозрачные пластиковые вставки;
  • четыре черные пластиковые шпильки.
Enermax ETS-N31-02

Внешний вид

Внешность у Enermax ETS-N31-02 вполне стандартная. Это обычный невысокий кулер-башня с тремя тепловыми трубками и 92-мм вентилятором. Никакой никелировки, покраски или RGB-подсветки тут нет и это хорошо.

Enermax ETS-N31-02

Из особенностей стоит отметить, что тело радиатора смещено назад и сделано это с той целью, чтобы вентилятор не попадал в плоскость слотов оперативной памяти. Сам пропеллер держится за ребра не скобами, а с помощью пластиковой рамки с двумя защелками с каждой стороны. Если обе защелки слегка отжать в сторону, вся конструкция очень легко снимается.

Enermax ETS-N31-02

Раздельные рамки прикреплены к пропеллеру с обратной стороны шурупами, на шляпки которых сверху наклеены резиновые прокладки. Семь лопастей крыльчатки вентилятора изготовлены из полупрозрачного пластика и имеют стандартную конфигурацию. Скорость вращения регулируется ШИМ в пределах от 800 до 2000 об/мин. Подшипник заявлен как «Twister bearing». В свое время это была продвинутая технология от Enermax с использованием шарика, самосмазывающейся втулки и осевого магнита. К сожалению, на слух он мало отличается от обычной втулки скольжения, особенно если вспомнить про наличие жужжания во всем диапазоне скоростей. При 800–1000 об/мин вентилятор относительно бесшумен, при 1500–2000 об/мин его очень отчетливо слышно, пусть даже этот звук и не вызывает особого раздражения. Электрические характеристики и маркировка видны на наклейке. Длина четырехконтактного кабеля питания составляет 400 мм.

Enermax ETS-N31-02

Радиатор сделан просто и элегантно. Три медные 6-мм тепловые трубки расположены U-образно, если смотреть на них в передней проекции и образуют треугольник в поперечном срезе. Общая высота кулера что с вентилятором, что без него, не превышает 125 мм, благодаря чему он комфортно разместится даже в самых узких корпусах. По углам ребер есть фигурная скошенная нарезка, но она больше похожа на декоративный элемент, чем на аэродинамическое улучшение.

Enermax ETS-N31-02

Количество ребер составляет 42 штуки, зазор между ними — 1,8 мм. Суммарная площадь рассеивания тепла приблизительно равна 3800 см².

Enermax ETS-N31-02

По бокам центральная часть пластин загнута на 90 градусов, что образует в радиаторе боковые стенки. Выгода получается двойная — воздух не теряется по дороге и продувает все ребра полностью, а сами пластины сохраняют свою геометрию и не налипают друг на друга по краям. Кроме того, в этом ракурсе хорошо видно, как именно смещено тело радиатора относительно центральной оси симметрии. Толщина ETS-N31-02 в профиль составляет 50 мм.

Enermax ETS-N31-02

При взгляде сверху на пластинах можно обнаружить логотип компании и по два небольших дефлектора, расположенных за каждой из тепловых трубок. Судя по их стреловидной форме, радиатор рассчитан на продув только в одном «правильном» направлении. Следов припоя между трубками и пластинами обнаружено не было.

Enermax ETS-N31-02

Над тепловыми трубками, внизу кулера, есть алюминиевая прижимная пластина с небольшими по размеры ребрами сверху. На нее одета крепежная рамка из стали, по умолчанию подходящая для монтажа на стандартные крепления плат с актуальными процессорными разъемами от AMD. Скобы по бокам имеют разный размер. Одна их них короткая, а вторая имеет более длинную шляпу, чтобы кулер было удобнее прижимать при монтаже.

Enermax ETS-N31-02

Трубки просто впрессованы в основание, возможно проклеены с обратной стороны. А вот крепежная рамка держится за прижимную скобу по-взрослому, при помощи четырех винтов.

Enermax ETS-N31-02

Подошва кулера сделана по принципу прямого контакта тепловых трубок, расположенных с зазором в 1,5 мм, друг относительно друга. Особых претензий к ровности основания при беглом осмотре у меня не возникло, более детально этот вопрос может выяснить, изучив отпечаток термопасты после тестирования.

Enermax ETS-N31-02

Перейдем к установке и тестированию кулера.

Установка

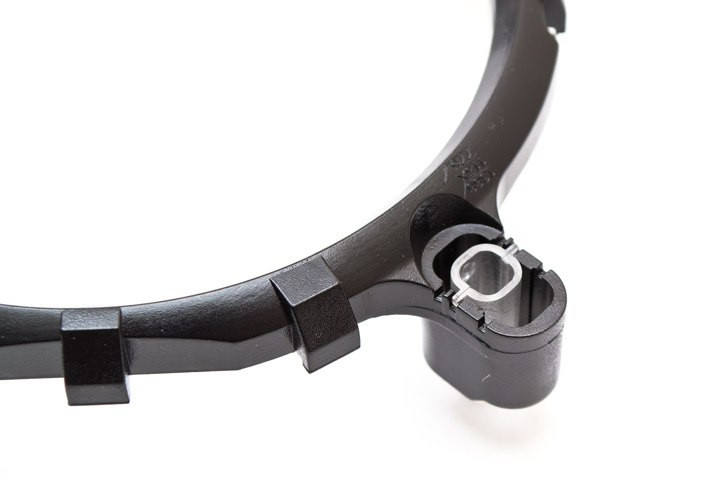

Для проверки эффективности Enermax ETS-N31-02 нам пришлось использовать платформу Intel LGA1151 с не скальпированным процессором Intel Core i5-6600K, поскольку установка на LGA2011 не предусмотрена производителем. С одной стороны, точность результатов будет несколько смазана, поскольку термоинтерфейс под крышкой процессора сам по себе имеет низкую теплопроводность. Но с другой стороны, именно такую конструкцию имеют все процессоры Intel с третьего по восьмое поколение и наш кулер, с большой вероятностью, будет установлен на один из них. Потому тест можно считать приближенным к реальному сценарию использования связки из кулера и процессора. Установка кулера начинается со сборки круглого пластикового крепления, в которое нужно вставить прозрачные втулки, в подходящую для нашего разъема позицию.

Enermax ETS-N31-02

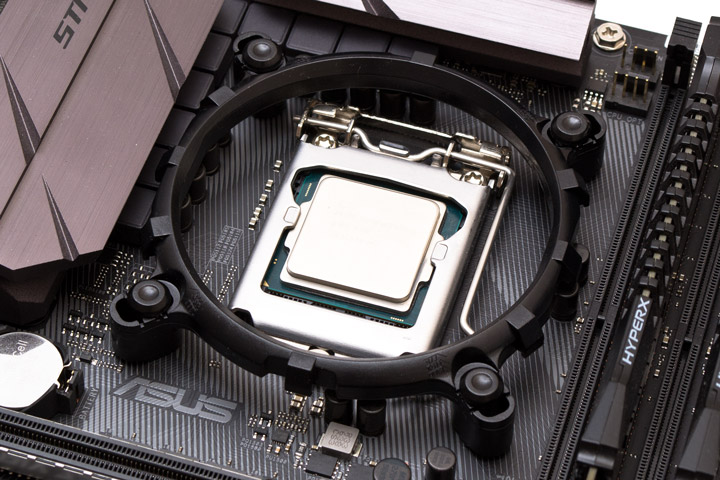

Затем, крепежная рамка в сборе вставляется в соответствующие отверстия на материнской плате и фиксируется шпильками, которые раздвигают лапки креплений с обратной стороны, обеспечивая их фиксацию. В целом все предельно похоже на монтаж стандартного боксового кулера Intel.

Enermax ETS-N31-02

Наносим термоинтерфейс на процессор и устанавливаем кулер на место, зацепляя сначала более короткую проушину за рамку, а затем более длинную. Вентилятор при этом можно не снимать. А при установке на сокеты AMD все будет еще проще, поскольку крепления цепляются прямо за родную рамку процессорного разъема.

Enermax ETS-N31-02

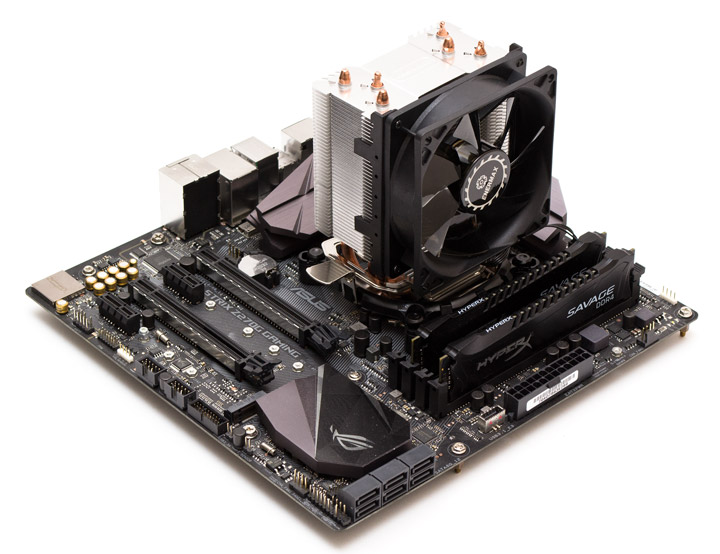

В целом кулер выглядит просто и компактно. Не забываем про подключение питания вентилятора.

Enermax ETS-N31-02

Оперативной памяти Enermax ETS-N31-02 никак не мешает.

Enermax ETS-N31-02

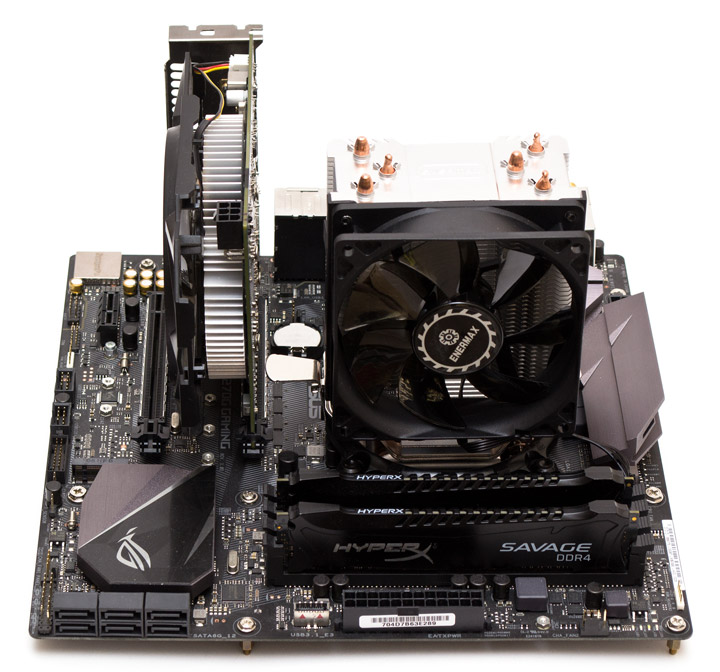

С первым слотом расширения PCI конфликта тоже нет, но нужно учесть, что шляпка крепления кулера торчит в сторону и расположена очень близко к плоскости печатной платы видеоадаптера. На некоторых платах Mini-ITX это может стать проблемой, равно как и на платах с нестандартным положением процессорного разъема.

Enermax ETS-N31-02

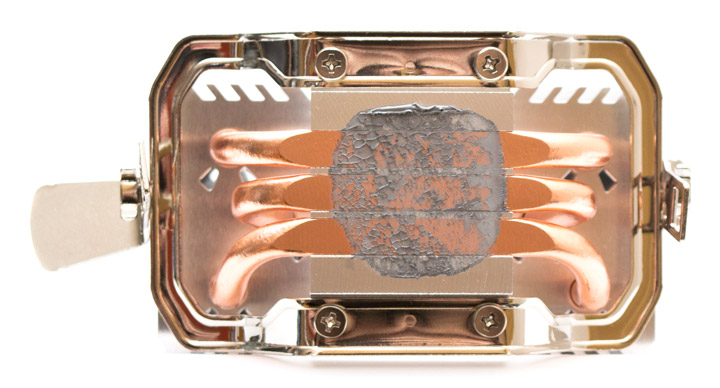

Хотя прижим сложно назвать очень хорошим, в целом его достаточно для нормального распределения термопасты по основанию. Отпечаток получился не идеальным, но вполне нормальным.

Enermax ETS-N31-02

А так выглядит отпечаток на крышке процессора.

Enermax ETS-N31-02

Технические характеристики

Эффективность отвода тепла кулером Enermax ETS-N31-02 сравнивалась с удачным бюджетным кулером Aardwolf Performa CNPS10X (APF-10XPFM-120), оснащенным новым вентилятором.

Техническая характеристика Enermax ETS-N31-02 Aardwolf Performa CNPS10X (APF-10XPFM-120)
Страница продукта enermaxeu.com performa.cool
Совместимость с процессорными разъемами Intel LGA 775/115x/1366
AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+)
Intel LGA 775/115x/1366/2011/2066
AMD AM2(+)/AM3(+)/AM4/FM1/FM2
Размеры радиатора (ДхШхВ), мм 95х50х125 131x74x151
Размеры вентилятора (ДхШхВ), мм 92х92х25 120х120х25
Материал радиатора и конструкция Вертикальный радиатор из алюминиевых пластин, нанизанных на 3 медные тепловые трубки диаметром 6 мм, расположенных U-образно. Тепловые трубки имеют основание прямого контакта с зазорами. Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием.
Вес радиатора, г 324 579
Количество пластин радиатора, шт. 42 46
Толщина пластин, мм 0,4 0,4
Межреберное расстояние, мм 1,8 2
Расчетная площадь радиатора, см² ~ 3 864 ~ 6 834
Модель вентилятора 1 x Enermax PXA0922512CL 1 х Aardwolf AF12025H12M-2433
Скорость вращения вентилятора, об/мин 800 ~ 2000 с ШИМ 1000 ~ 2000 с ШИМ
Воздушный поток, м³/ч 22,29 ~ 55,72 76
Уровень шума вентилятора, дБ (А) 24,5 16 ~ 35
Статическое давление, мм воды 0,86 ~ 2,15 3,91
Количество и тип подшипника вентилятора Twister Bearing (Гидродинамический подшипник с магнитной стабилизацией) Long Life Bearing (улучшенная втулка скольжения)
Время наработки на отказ вентилятора, час
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,3 0,18
Пиковое энергопотребление вентилятора, Вт 3,6 2,16
Дополнительные особенности
Средняя стоимость, $ ~18 ~30

Тестовый стенд

Для тестирования эффективности кулера Enermax ETS-N31-02 использовался стенд на базе платформы Intel LGA 1151 в следующей конфигурации:

  • процессор: Intel Core i5-6600K (3,5@4,3 ГГц, 1,325 В);
  • материнская плата: ASUS Strix Z270G Gaming (Intel Z270);
  • видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
  • память: HyperX Savage HX424C12SBK2/16 (2x4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Для Enermax ETS-N31-02 было выбрано две скорости вращения вентилятора: максимальная в 2100 об/мин при шуме в 53 дБ (А), и пониженная, в 1500 об/мин и уровне шума в 46 дБ (А). На 1000 об/мин и бесшумных 40 дБ (А) процессор перегревался и тест прерывался с ошибкой. Aardwolf Performa CNPS10X справилась со всеми заданными режимами без проблем, благодаря большему размеру радиатора и пяти тепловым трубкам.

Enermax ETS-N31-02

Посмотрим на график температур для каждого уровня шума.

Enermax ETS-N31-02

Стендовый процессор Intel Core i5-6600K при в разгоне до 4,3 ГГц имеет тепловой пакет приблизительно в 100 ватт, качество рассеивания которого ухудшается стоковой термопастой. В таких условиях, эффективность маленького Enermax ETS-N31-02 и более крупной Aardwolf Performa CNPS10X оказалась вполне сопоставимой. Разница на максимальных оборотах оказалась всего два градуса в пользу CNPS10X, причем ETS-N31-02 еще и работал заметно тише. Однако, при снижении скорости вентилятора, кулер от Enermax начал показывать отставание уже в семь градусов — тут сказалась относительно небольшая площадь радиатора. В то же время, Performa потеряла всего один градус, у нее запаса мощности благодаря крупному радиатору оказалось достаточно, ведь она способна удержать процессор от перегрева даже на 1000 об/мин и 40 дБ (А). Как видим, даже в сравнении с более массивной системой охлаждения, Enermax ETS-N31-02 показывает себя вполне достойно. Но нужно помнить, что в данном случае скорость теплопередачи ограничивалась термоинтерфейсом процессора Intel и, к примеру, на АМ4 разница между кулерами явно будет более существенной. Не думаю, что ETS-N31-02 сможет рассеять 130 ватт тепла на реальном процессоре, даже на максимальной скорости вентилятора, однако с моделями на 100–110 ватт TDP он справится.

Выводы

Enermax ETS-N31-02 — это аккуратный, симпатичный и маленький кулер, чьи небольшие габариты гарантируют хорошую совместимость с другими компьютерными компонентами. Мощности данной системы будет достаточно для охлаждения подавляющего большинства актуальных процессоров в небольшом разгоне, но лучше, конечно, без него. Кроме того, из него получится хорошая альтернатива для боксовых кулеров второго поколения AMD Ryzen, благодаря простой системе крепления.

Из недостатков можно отметить систему крепления на процессоры Intel, слишком большой размер прижимной скобы крепления, которая находится близко к первому разъему PCI и не самый тихий вентилятор. Кроме того, в нагрузке его, как правило, будет слышно, потому что производительность тут линейно зависит именно от скорости вентилятора.

На данный момент стоимость Enermax ETS-N31-02 является одной из самых низких, в сравнении с другими аналогичными по классу системами охлаждения. И это делает его привлекательным кандидатом на покупку в случае, если требуется бюджетная замена для боксового кулера.
