Упаковка и комплект поставки
Черная упаковка кулера определенно заслуживает похвалы за компактный дизайн в стиле минимализма. Лишь название продукта и несколько логотипов игровой линейки продуктов — вот все что можно рассмотреть на бортах коробки.
Коробка состоит из двух частей и раскрывается на подобии книжки. В меньшей части скрывается вентилятор, а в большей — радиатор и набор аксессуаров к нему. Информация об основных достоинствах кулера приведена на внутреннем развороте, а короткие технические характеристики — на тыльной стороне упаковки.
В комплект поставки входят:
- радиатор;
- вентилятор Deepcool GS120 типоразмера 120х120х20 мм;
- две проволочные скобы для крепления вентилятора;
- клейкий шильдик с логотипом Gamer Storm;
- крепежные лапы для сокетов AMD;
- крепежные лапы для сокетов Intel;
- четыре винтика для фиксации крепежных лап;
- четыре упорные гайки;
- четыре пластиковых кольца;
- четыре крепежных винта
- инструкция;
- тюбик с термопастой.
Внешний вид
Если я правильно понимаю странную логику названий, которые выбирает компания Deepcool для своих изделий, то получается, что крупный башенный кулер Lucifer должен был быть дьявольски холодным, в то время как Gabriel указывает на скромный, сдержанный и почти ангельский характер охлаждения, создаваемого данным радиатором. По факту, перед нами оказалась небольшая горизонтальная конструкция, на основе четырех 6-мм С-образных тепловых трубок, проходящих сквозь вертикальные ребра. Нечто подобные мы уже наблюдали в Zalman CNPS8000B, SilverStone NT06-PRO, Thermalright AXP-100, Noctua NH-L12 и Prolimatech Samuel 17. Преимуществом таких систем является прямой обдув компонентов материнской платы, что немаловажно в условиях ограниченного внутреннего пространства маленьких корпусов.
Всего в радиаторе насчитывается 47 ребер разной формы и размера, создающих в сумме относительно скромную площадь рассеивания тепла в 2800 см². Пластины не имеют никаких аэродинамических оптимизаций и лишь слегка изогнуты в местах прохождения тепловых трубок. Общие габариты изделия в данной проекции составляют 118х120 мм.
Если смотреть на кулер спереди, в правую сторону резко выдается небольшая секция, образующая уступ. Она служит не столько для увеличения площади рассеивания, сколько в качестве поддержки для 120-мм вентилятора. Высота радиатора составляет всего 40 мм, что близко к высоте панели задних портов на материнской плате.
Повернув радиатор в сторону, наблюдаем тот же навес в профиль.
Зазор между радиаторными пластинами совсем не большой — всего 1,6 мм. Поэтому качество их обдува будет остро зависеть от скорости вращения крыльчатки вентилятора.
Тепловые трубки разведены не очень далеко друг от друга. Вполне вероятно, что можно было бы сделать и 90-мм по ширине версию радиатора, без особых потерь в качестве охлаждения.

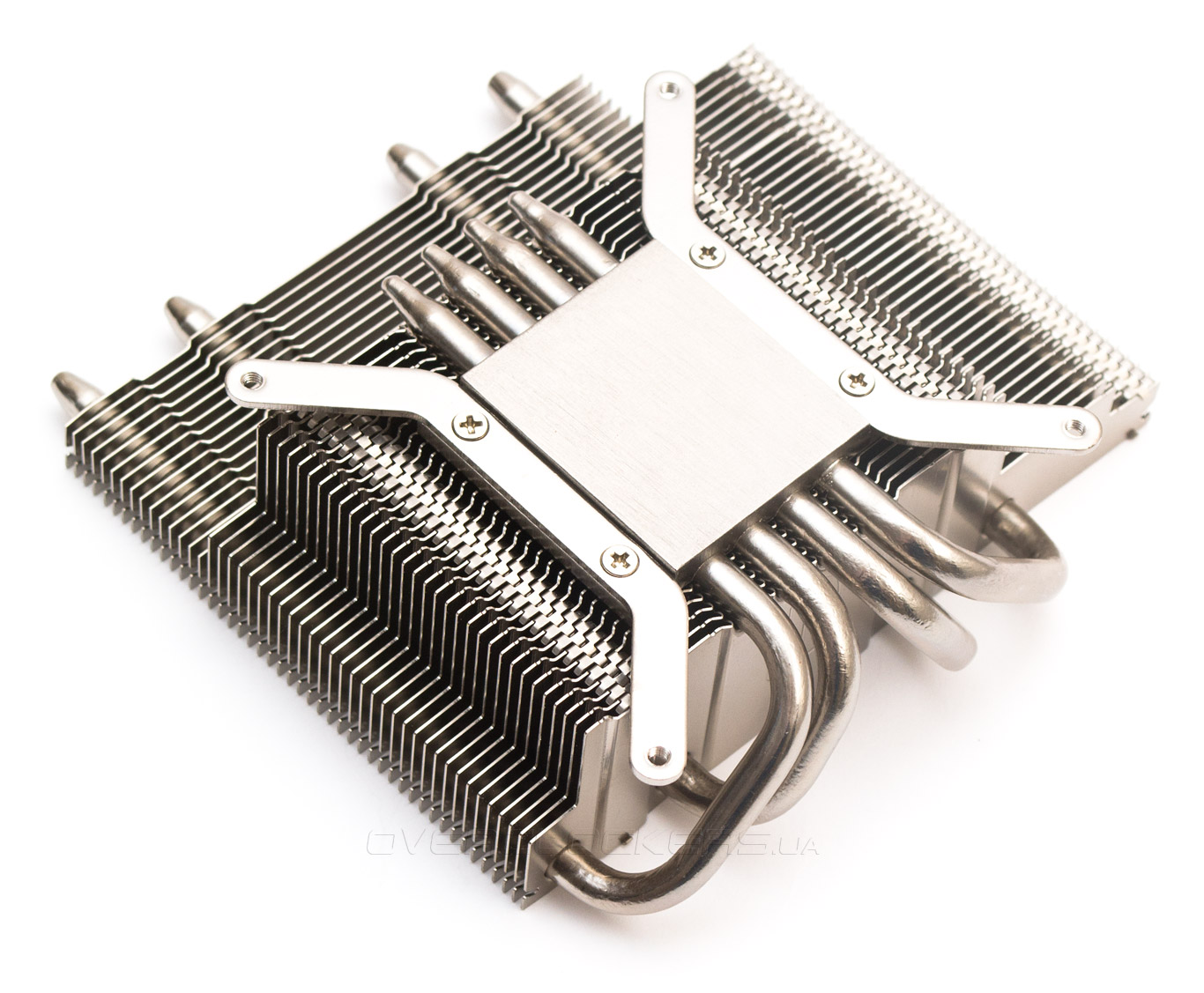

Как видим, цельная подошва кулера смещена в нижний левый угол. Вращая радиатор вокруг его оси на платформе Intel практически всегда можно подобрать положение для беспрепятственной установки даже на самых тесных материнских платах. А вот на AMD варианта монтажа будет только два: тепловыми трубками, направленными вверх материнской платы, либо в низ (без учета вариантов, когда процессорный разъем сам по себе развернут поперечно).
Тепловые трубки качественно припаяны к цельному основанию. Подошва кулера имеет визуально различимые следы фрезеровки, но в целом является достаточно ровной, хоть и не зеркальной. Следов припоя между ребрами и трубками мне обнаружить не удалось.
Используемый в Gabriel вентилятор причислен к серии Gamer Storm и отличается слегка уменьшенной толщиной — 20 мм против стандартных 25 мм. Крыльчатка серого цвета имеет 11 лопастей и стартует с 6 В, 800 об/мин и 37 дБ (А). Предельная частота вращения — 1900 об/мин при 52 дБ (А). Бесшумный режим при установке в корпус — 1000 об/мин и 40 дБ (А). Из паразитных призвуков есть постоянное жужжание ШИМ, различимое с дистанции в 30 см. Длина четырехконтактного кабеля питания — 400 мм. На нем есть два специальных держателя, позволяющие крепить шнур куда-либо или регулировать его длину.
Никаких данных на наклейке с обратной стороны я не нашел. Поэтому решил перепроверить информацию официального сайта по поводу электрических характеристик пропеллера. Полученные результаты в целом совпали с заявленными — устройство работает при силе тока 0,19–0,21 А и в пиковой нагрузке потребляет не больше 2,5 ватт энергии. Заявлено использование «гидро-подшипника» что на практике может означать все что угодно: от хорошо смазанной нарезной втулки, до герметичного гидродинамического подшипника начального уровня. В любом случае, работает он вполне сносно и тихо, в отличие от жужжащего электродвигателя. К слову, найти замену для данного пропеллера в случае износа не составит труда, ведь Deepcool GS120 продается отдельно в розницу.
На радиатор вентилятор крепится при помощи проволочных скоб. При этом обратите внимание, что их изгиб должен быть направлен внутрь, а не наружу.
Только при правильной установке скоб вентилятор не будет выступать за общие габариты радиатора и мешать чему либо. Общая высота кулера при этом увеличивается до 60 мм.

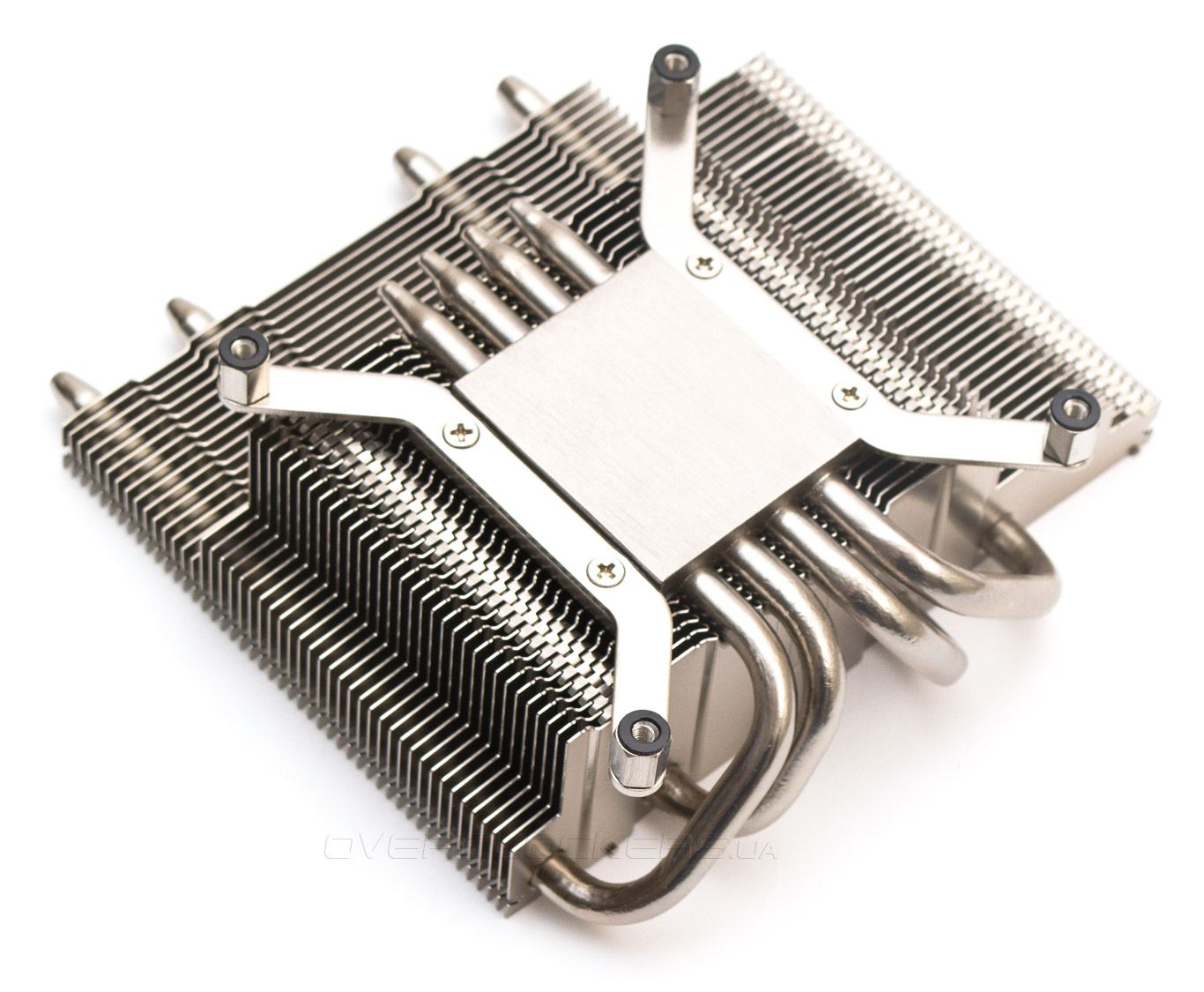

Процесс монтажа Deepcool Gabriel предельно простой, в первую очередь потому, что он поддерживает установку лишь на два типа процессорных разъемов в разных вариациях сокетов: Intel LGA1150/1155/1156 и AMD, начиная от AM2 и заканчивая FM2+. В качестве примера будет использован разъем Intel LGA1155. Для начала привинчиваем к основанию кулера крепежные лапы, с помощью миниатюрных винтиков. Для этого может понадобиться часовая отвертка.
Затем вкручиваем в лапы шестиугольные стойки. Это вполне можно сделать руками, гаечный ключ не требуется.

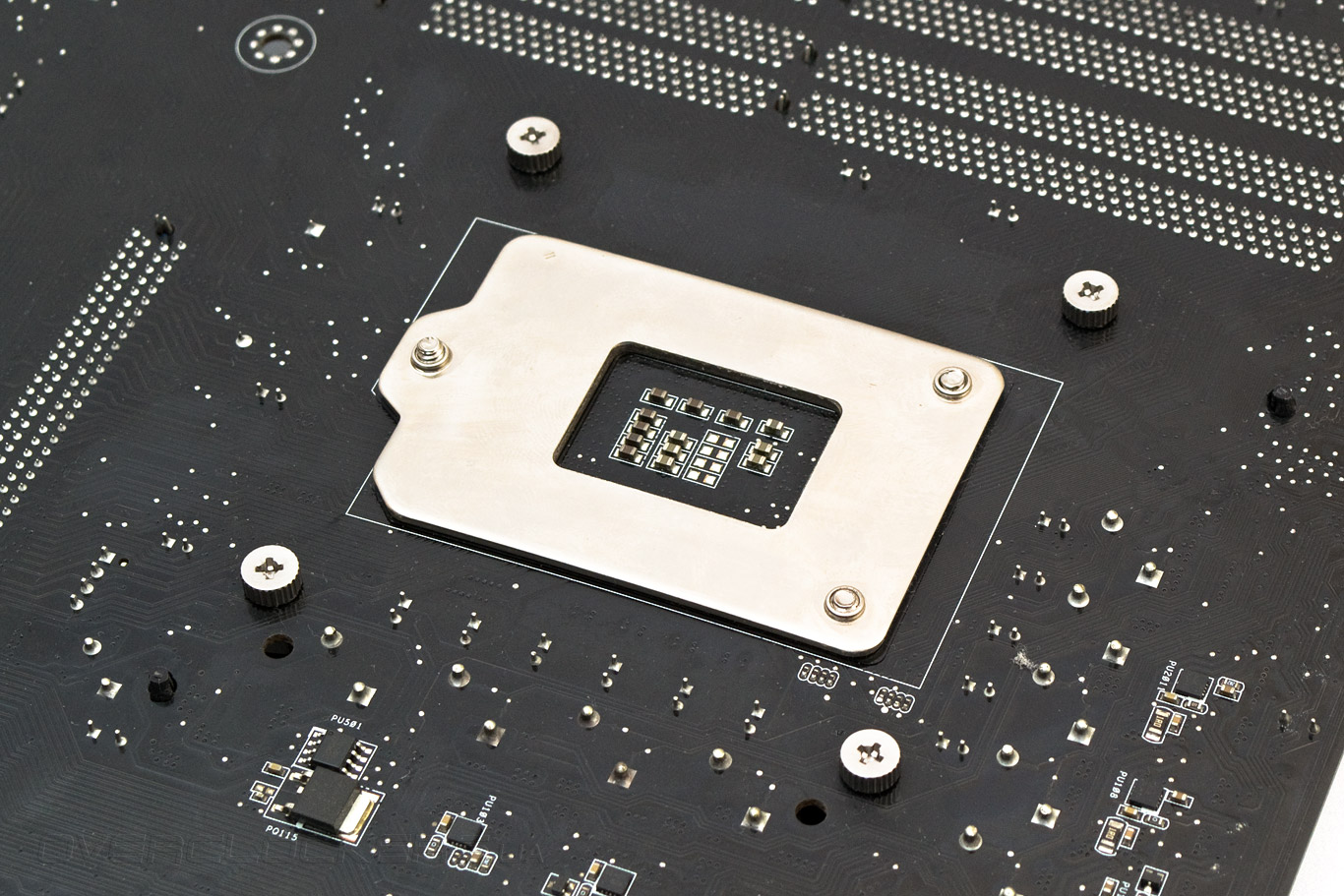

Затем, скорее всего, придется уложить материнскую плату на кулер (предварительно нанеся термоинтерфейс на процессор), так чтобы крепежные отверстия в текстолите и на лапах радиатора совпали. Если это Mini-ITX плата, то получается довольно просто. MicroATX придется придерживать. Закручиваем с обратной стороны винты с накатанной головкой. Не стесняйтесь дотянуть их отверткой, чтобы получить нужную степень прижима подошвы кулера к крышке процессора.

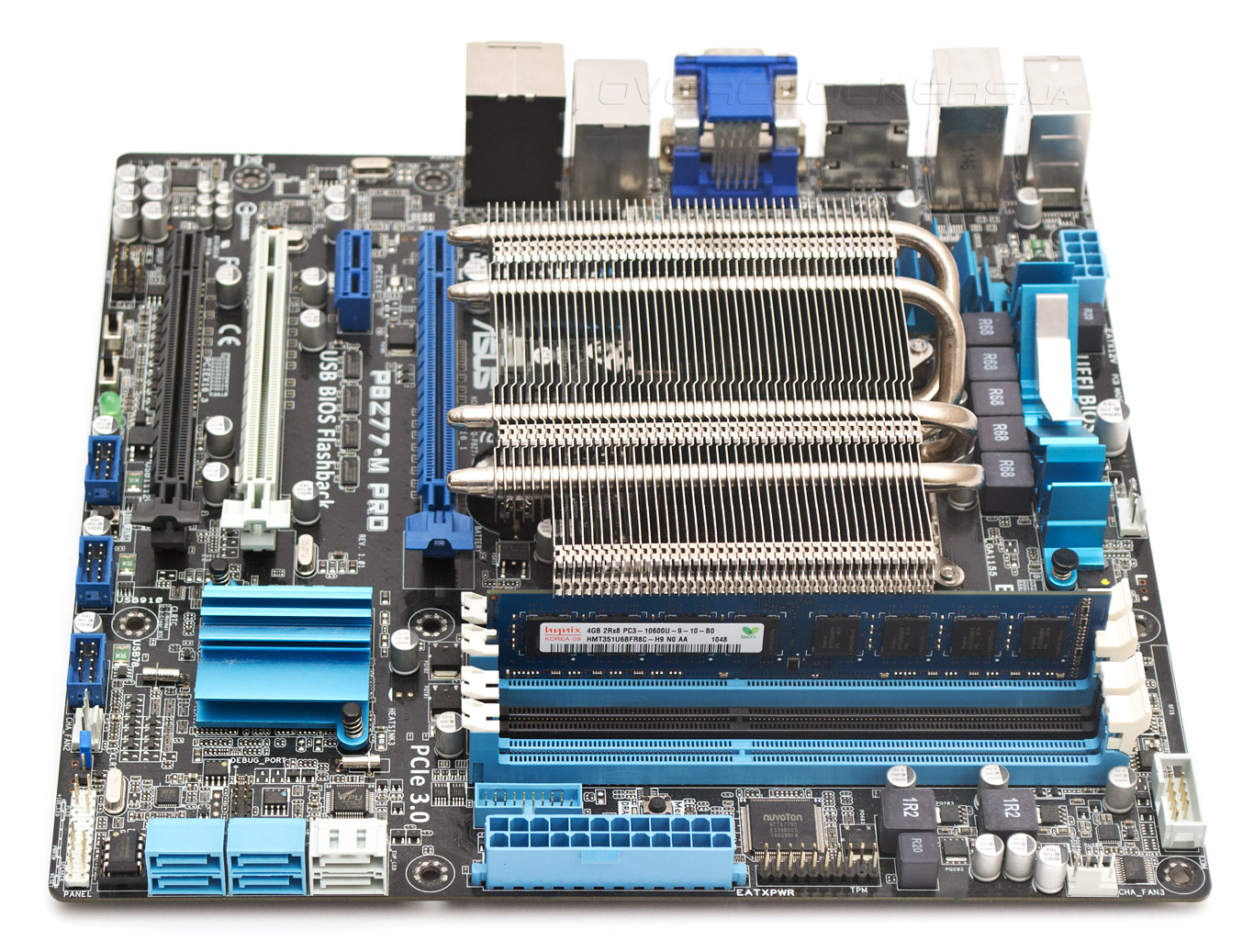

Как уже упоминалось выше, на платформе Intel со стандартно размещенным процессорным разъемом есть четыре варианта ориентации кулера. В первом варианте, когда концы тепловых трубок направлены вверх, Gabriel ничему не мешает.

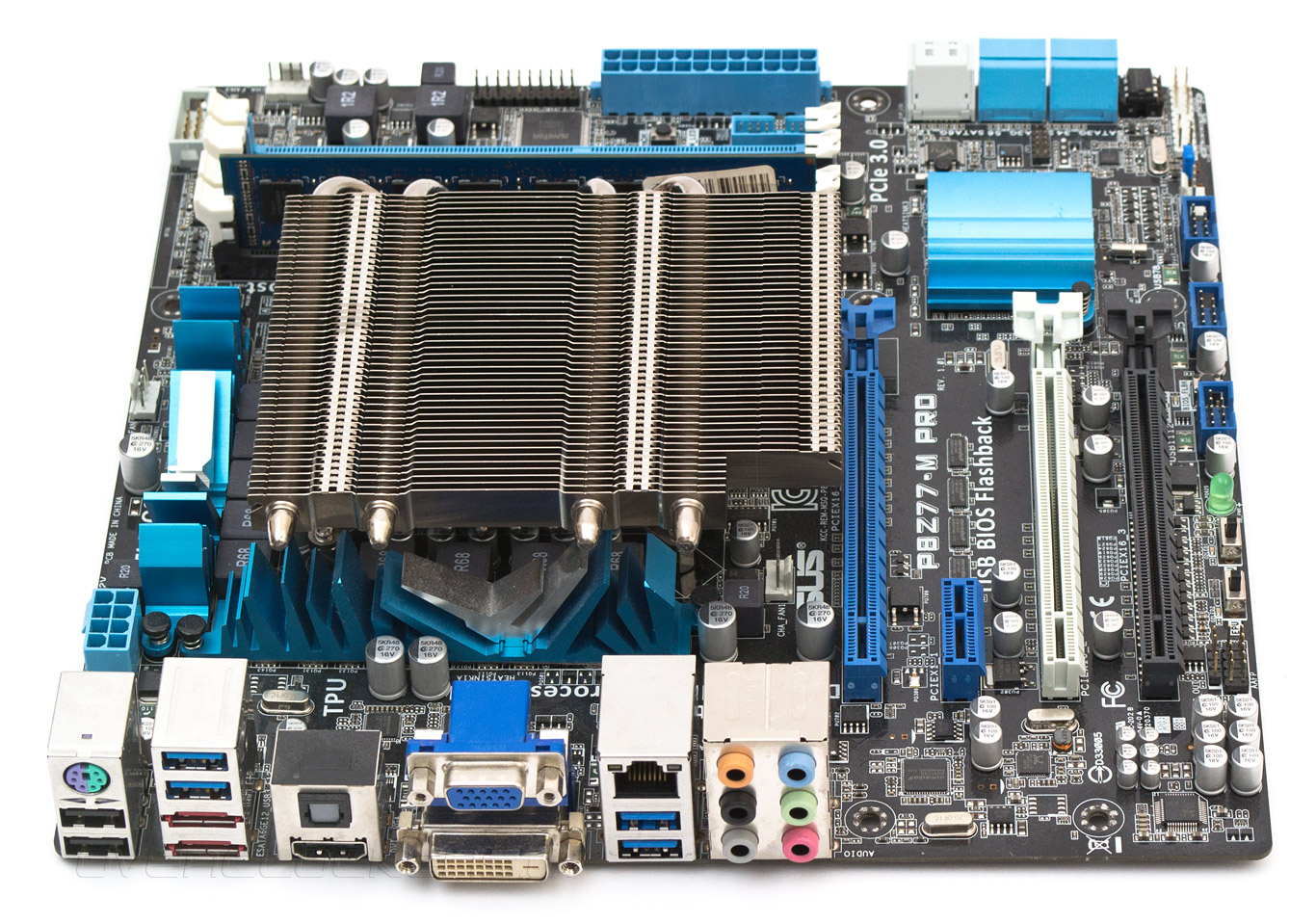

Второй вариант — тепловыми трубками вправо приводит к нависанию тела радиатора над оперативной памятью.
Оба слота оказываются накрытыми, извлечь или установить туда память можно лишь демонтировав радиатор. Максимально допустимая высота планок памяти в первом и втором слоте — 30 мм.

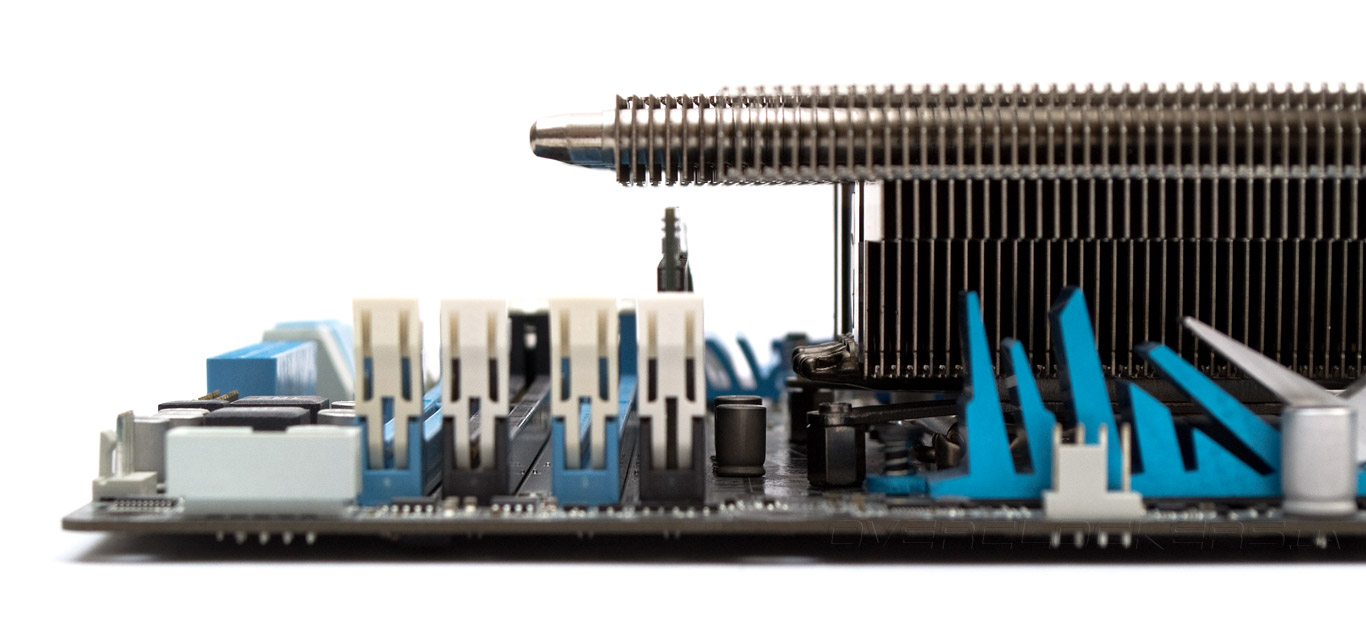

Третий вариант ориентации — трубками влево. В целом кулер так тоже можно установить.

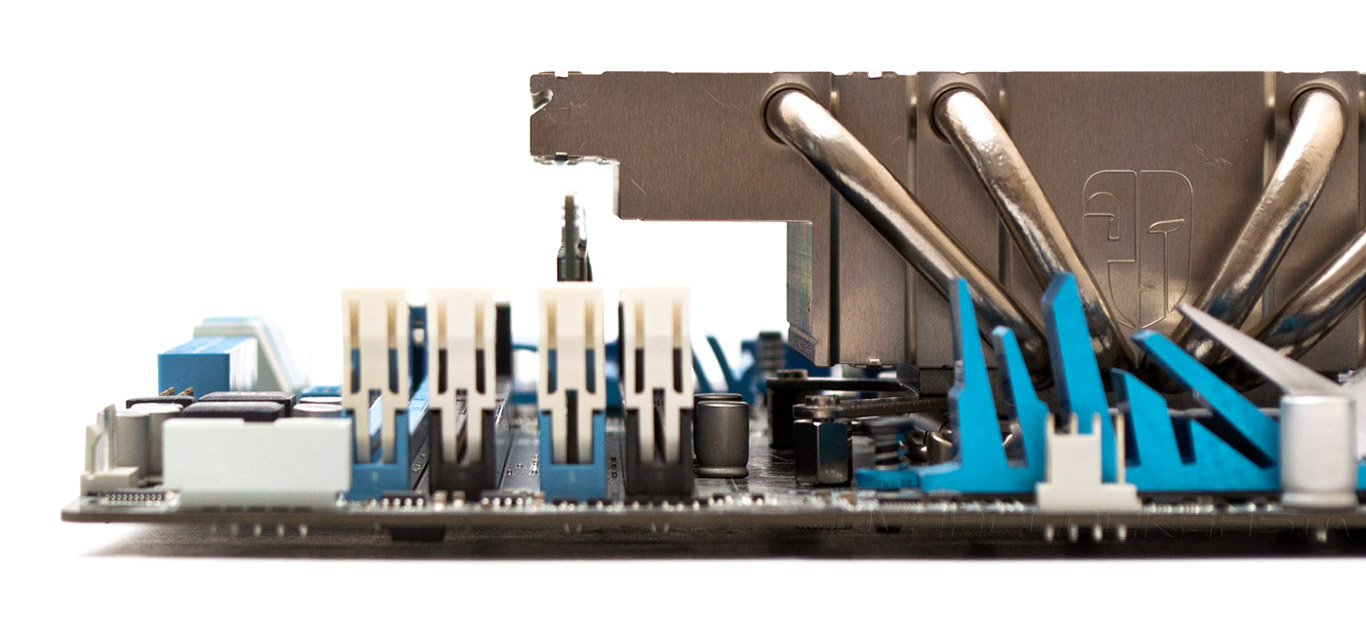

Но первый слот расширения окажется в опасной близости от радиатора. Далеко не всякий видеоадаптер туда поместится.
Четвертый вариант — поворот концов тепловых трубок вниз. Самый плохой вариант установки, особенно в вертикальном корпусе, где тепло будет циркулировать по тепловым каналам неправильно. Получаем сразу два конфликта.
В первый слот памяти становятся только низкопрофильные планки, во втором ограничение по высоте — 30 мм (стандартные планки памяти).
Первый слот расширения закрыт радиатором.
Вентилятор можно закрепить на радиаторе как до, так и после установки. Длинный шнур питания лучше всего обмотать вокруг рамки, пропустив под металлическими крепежными скобами.

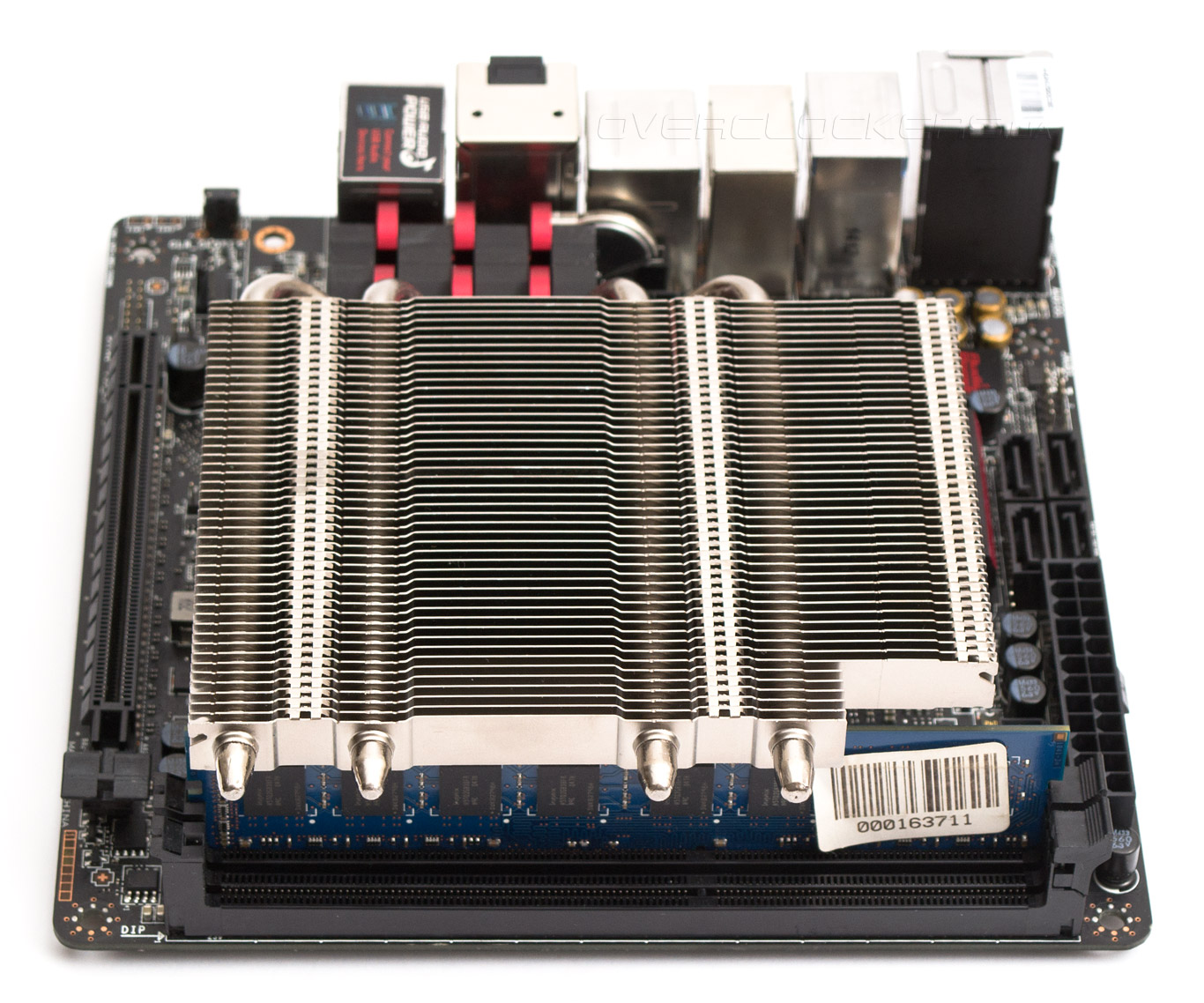

Теперь опробуем Deepcool Gabriel на материнской плате типа Mini-ITX, которая имеет еще больше шансов, чем MicroATX, попасть в маленький корпус. Для примерки была выбрана плата MSI Z97I Gaming AC со смещенным вниз по стандарту Intel процессорным разъемом. Кулер на нее удалось установить только в одном положении — концами тепловых трубок вправо. В остальных вариантах он или упирался во что-то, или перекрывал слот PCI-E.
Оперативная память оказалась накрыта радиатором. Максимальная высота планок здесь — 30 мм. Концы тепловых трубок незначительно выступают за габариты платы.

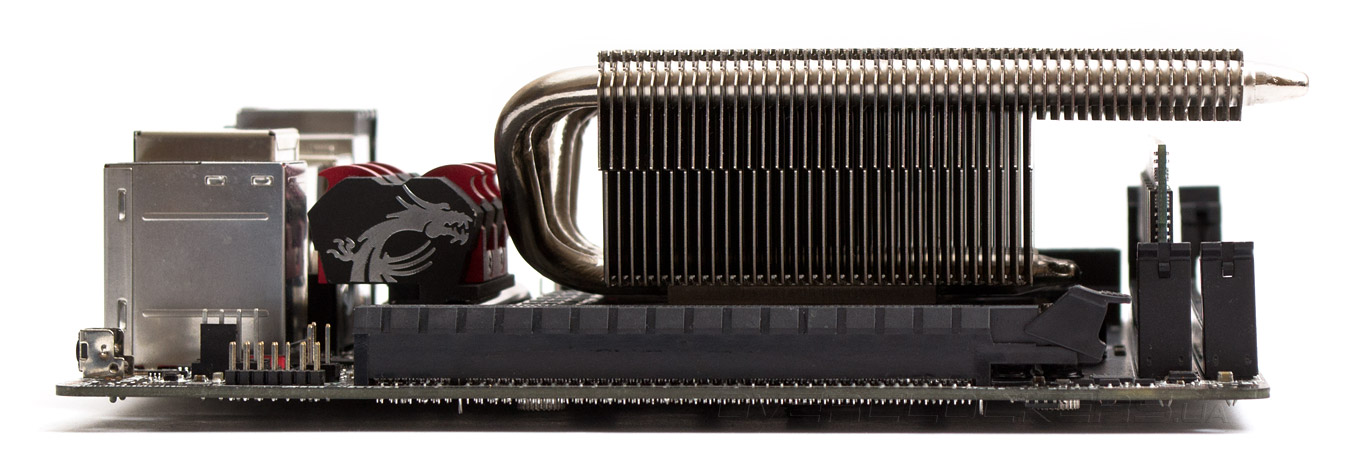

Слот PCI-E находится от радиатора на безопасном расстоянии и полностью открыт.

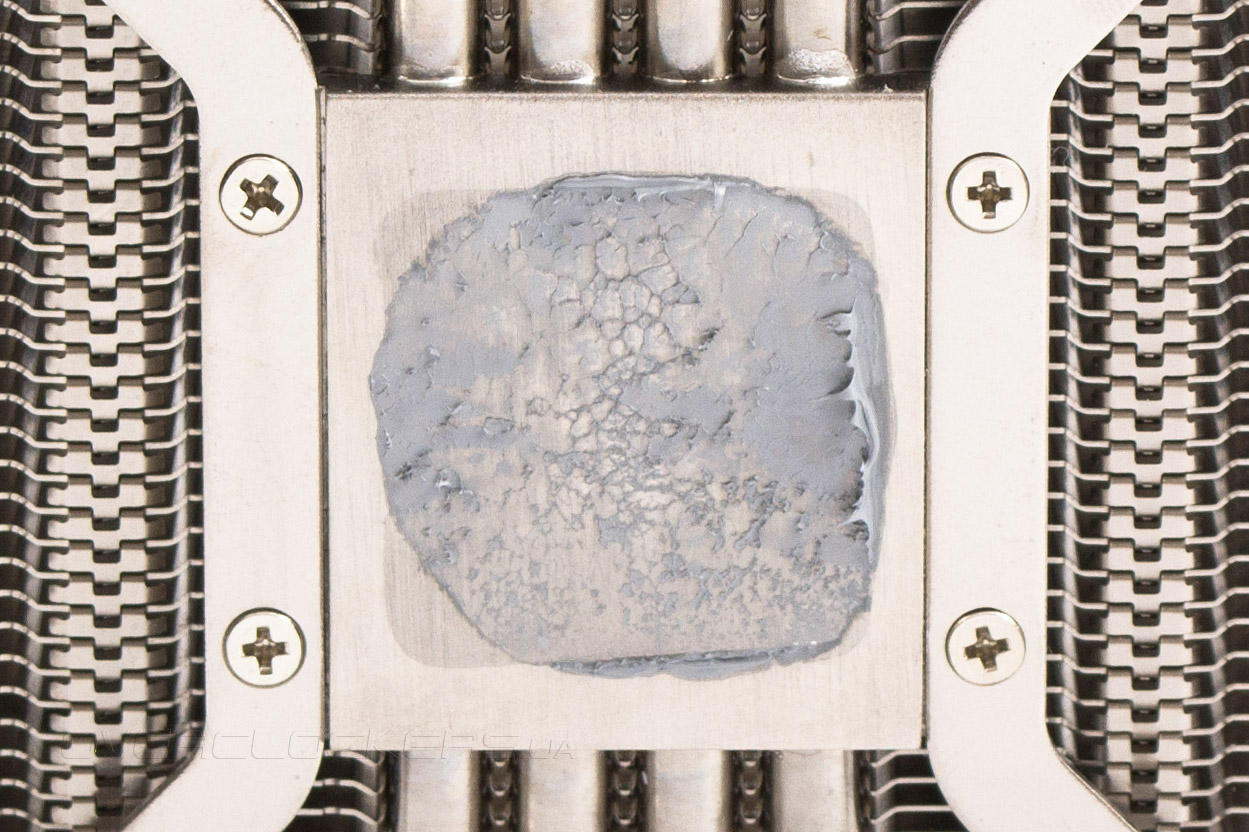

Отпечаток термоинтерфейса говорит о хорошем прижиме кулера к процессору и достаточно ровном основании радиатора. Будь в комплекте усилительная пластина — прижим стал бы еще сильнее, но возникла бы и проблема совместимости с компонентами на обратной стороне материнской платы.
Технические характеристики
| Техническая характеристика | Deepcool Gabriel | Intel CPU Cooler (E97378-001) |
| Совместимость с процессорными разъемами | Intel LGA 1150/1155/1156 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 1156/1155/1150 |
| Размеры радиатора (ДхШхВ), мм | 118х120х40 | 87x87x19 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х20 | 92х92х25 |
| Материал радиатора и конструкция | Горизонтальный низкопрофильный радиатор из алюминиевых пластин, нанизанных на четыре медные тепловые трубки диаметром 6 мм, расположенные С-образно. Трубки, ребра и основание никелированы | Конструкция из сдвоенных радиальных алюминиевых пластин, распределенных веерообразно. В основании кулера находится круглый медный сердечник |
| Вес радиатора, г | 290 | 142 |
| Количество пластин радиатора, шт. | 47 | 52 |
| Толщина пластин, мм | 0,5 | 0,5–1,4 |
| Межреберное расстояние, мм | 1,6 | 1–2,5 |
| Расчетная площадь радиатора, см² | ~ 2800 | ~ 600 |
| Модель вентилятора | Deepcool GS120 | Foxconn 01RY300-HAD |
| Скорость вращения вентилятора, об/мин | 900 ~ 1900 с ШИМ | 1000 ~ 2000 с ШИМ |
| Воздушный поток, м³/ч | 105 | – |
| Уровень шума вентилятора, дБ(А) | 18 ~ 32 | 22 |
| Статическое давление, мм воды | – | – |
| Количество и тип подшипника вентилятора | Гидро-подшипник (Hydro Bearing) | Гидравлический (Hydraumatic) |
| Время наработки на отказ вентилятора, час | – | – |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,21 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 2,52 | 2,4 |
| Дополнительные особенности | – | – |
| Средняя стоимость, $ | ~40 | ~8 |
Тестовый стенд
Для тестирования эффективности кулера Deepcool Gabriel использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i7-2600K (3,4@4,0 ГГц, 1,200 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентиляторов: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 35 дБ (А).
Результаты тестирования
Сравнение эффективности кулеров производилось по соотношению температуры к создаваемому уровню шума. Я попытался подобрать скорости, на которых испытуемые шумят одинаково. В данном случае кулер Intel продемонстрировал на предельных оборотах 52 дБ (А), что в целом не так и плохо. Gabriel достигает этого порога уже при 1500 об/мин, ведь родной вентилятор Deepcool после установки на радиатор шумит гораздо больше, выдавая на максимуме 58 дБ (А). Зато из корпуса его не будет слышно уже при 900 об/мин.
Затем был составлен график температур для каждого уровня шума.
И тут нам наглядно удалось убедиться в том, зачем нужна замена стокового охладителя. При одинаковом уровне шума эффективность Gabriel выше на 24 градуса на процессоре со средним уровнем разгона. К этому стоит добавить еще и улучшенный обдув компонентов материнской платы за счет более крупного вентилятора. И то, что стандартный кулер от Intel балансировал на грани троттлинга из-за перегрева, даже находясь в условиях открытого стенда. А Gabriel удерживает нормальную температуру даже при условно бесшумных оборотах вентилятора. Однако увеличение скорости его крыльчатки до максимума не приносит ощутимого выигрыша в температуре — разница между шумными 1900 об/мин и терпимыми 1500 об/мин составила всего два градуса.
Опробовав Gabriel на сильно разогнанном процессоре, я пришел к выводу, что здесь он справляется уже не так хорошо. Не зря для кулера установлено ограничение в 100 ватт на максимально возможный уровень рассеивания тепла. Для справки — Intel Core i7-2600K при таком напряжении выделяет около 120 ватт тепла.
Выводы
Deepcool Gabriel — это хороший низкопрофильный кулер, подходящий для маленьких и тесных систем, и способный сравнительно тихо охлаждать средние по мощности и степени разгона процессора. Из положительных качеств отмечу высокую совместимость с материнскими платами форм-фактора Mini-ITX на платформе Intel, симпатичный внешний вид, стандартный заменяемый вентилятор и простой процесс установки. Из недостатков — разве что наличие характерных ШИМ-призвуков в двигателе вентилятора, к счастью различимых лишь с близкой дистанции. Учитывая его рыночную стоимость относительно ближайших конкурентов, Gabriel станет отличной заменой для стокового кулера при условии, что габариты корпуса не позволяют установить крупный башенный радиатор.
