Обзор процессорного кулера Deepcool AS500

Компания Deepcool откровенно радует меня, как обозревателя, своими новыми корпусами и кулерами. Уж не знаю почему бренд решил выйти далеко за пределы уютного бюджетного сегмента рынка и потягаться с лидерами индустрии, но получается у них это хорошо. И, что важно для покупателей, цены пока остаются достаточно лояльными. Но, это все лирика. Еще один кулер компании, который попал к нам на обзор, и от которого не ожидалось никаких чудес, называется Deepcool AS500. Вполне обычная себе башня, с пятью тепловыми трубками и 140-мм вентилятором. Ну и со скромной ARGB-вставочкой для ценителей светомузыки (сейчас без нее никуда). Впрочем, чем ближе я знакомился с новинкой, тем больше она мне нравилась. А теперь позвольте поделиться с вами моими наблюдениями касательно данной системы охлаждения.

Deepcool AS500

Технические характеристики

Модель Deepcool AS500
Страница продукта AS500
Совместимость с процессорными разъемами Intel LGA 2066/2011-v3/2011/1200/1151/1150/1155
AMD AM4/AM3+/AM3/AM2+/AM2/FM2+/FM2/FM1
Размеры радиатора (ДхШхВ), мм 48х140х165
Размеры вентилятора (ДхШхВ), мм 140х140x25
Материал радиатора и конструкция Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок, диаметром 6 мм, расставленных U-образно. Кулер имеет сплошное основание. Тепловые трубки и основание никелировано, соединения пропаяны
Вес радиатора, г 675
Количество пластин радиатора, шт. 56
Толщина пластин, мм 0,45
Межреберное расстояние, мм 1,6
Расчетная площадь радиатора, см2 ~ 7 527
Модель вентилятора Deepcool TF140S (DFr1402512CL)
Скорость вращения вентилятора, об/мин 500 ~ 1200 с ШИМ
Воздушный поток, м3/ч 120,31
Уровень шума вентилятора, дБ (А) 29,2
Статическое давление, мм воды 1,14
Количество и тип подшипника вентилятора FDB (гидродинамический подшипник)
Время наработки на отказ вентилятора, час ~
Номинальное напряжение вентилятора, В 12
Сила тока вентилятора, А 0,11
Пиковое энергопотребление вентилятора, Вт 1,32
Дополнительные особенности ARGB-подсветка по периметру крышки кулера, контроллер подсветки в комплекте
Средняя стоимость 1950 грн

Упаковка и комплект поставки

Кулер упакован в информативную серо-зеленую коробку. Защиту от повреждений обеспечивают внутри два массивных демпфера из вспененного полиуретана. Аксессуары сложены в небольшую коробочку и расфасованы по отдельным пакетам.

Deepcool AS500Deepcool AS500

В комплекте поставки кулера были обнаружены такие детали:

  • инструкция по установке;
  • адаптер ARGB подсветки для материнских плат ASUS, ASRock, MSI, Gigabyte;
  • контроллер ARGB подсветки с питанием Power SATA;
  • шприц с термопастой;
  • металлическая усилительная пластина под сокет Intel LGA 115х/1200;
  • второй комплект крепежных скоб для вентилятора;
  • четыре крестовые гайки с накатанной головкой для крепежных лап;
  • крепежные лапы для Intel LGA 115х/1200/2066;
  • четыре металлические винтовые стойки под Intel LGA 115х/1200 с изоляцией;
  • четыре металлические винтовые стойки под Intel LGA 2066;
  • крепежные лапы для сокетов AMD AM3 и AM4;
  • винтовые стойки с пластиковыми прокладками под сокеты AMD AM3 и AM4.

Deepcool AS500

Внешний вид

Deepcool AS500 является довольно компактным по габаритам и аккуратным по форме кулером. Единственный 140-мм вентилятор не выступает за плоскости радиатора. Общая высота охладителя не превышает 165 мм, ширина 142 мм с учетом крепежных скоб, а ширина без вентилятора в профиль и вовсе ограничена 48 мм. Все продумано с учетом хорошей совместимости с другими компонентами материнской платы.

Deepcool AS500

Вентилятор крепится к телу радиатора при помощи металлических скоб. Надеть их место и снять не составляет труда даже в собранном корпусе. Кроме того, скобы почти не выступают за плоскости кулера. Регулировка пропеллера по высоте возможна в широких пределах, но это вряд ли понадобится пользователю, поскольку не возникает конфликта с оперативной памятью.

Deepcool AS500

А в таком виде будет наблюдать кулер в своем корпусе его счастливый владелец, при условии, что в шасси есть прозрачное стекло.

Deepcool AS500

ARGB-подсветка видна по контуру верхней пластиковой накладки.

Комплектный 140-мм вентилятор имеет скругленные углы рамки с наклеенными возле посадочных отверстий резиновыми демпферами. Крыльчатка состоит из девяти изогнутых лопастей, оснащенных на нижней кромке дополнительным «триммером» для воздушного потока. Доступный диапазон скоростей составляет от 500 до 1200 об/мин и регулируется при помощи ШИМ. Уровни шума очень низкие и колеблются от 35 до 48 дБ (А) в зависимости от скорости. Паразитных призвуков у пропеллера и двигателя не наблюдается. Подшипник здесь гидродинамический (FDB). Шнур питания без оплетки имеет четырехконтактный разъем и длину 400 мм.

Deepcool AS500Deepcool AS500

Радиатор у Deepcool AS500 — классическая «башня» по своей форме. Возле концов тепловых трубок вложена вставка из полупрозрачного пластика, которая рассеивает свет от россыпи ARGB-светодиодов. Шнур питания от неё проходит в углубление во фронтальной части радиатора. Никаких особых аэродинамических улучшений здесь нет.

Deepcool AS500

Тело радиатора состоит из пяти медных и покрытых никелем 6-мм тепловых трубок и 56 ребер, расположенных с зазором в 1,6 мм. Суммарная площадь рассеивания тепла составляет приличные 7527 см². Тепловые трубки разведены U-образно в три ряда по формуле 2+1+2.

Deepcool AS500

Шнур питания и управления подсветкой трехконтактный, без оплетки, со специфичным разъемом +5VDG. Его остаточная длина, если считать от нижнего ребра, равняется 300 мм.

Deepcool AS500

По бокам в центральной части тела радиатора есть изогнутые вниз под прямым углом ребра, которые укрепляют конструкцию в целом и не дают пластинам налипать друг на друга. Впереди и сзади сделаны углубления для крепежных скоб вентиляторов. В профиль тепловые трубки идут вертикально, без отклонений в стороны.

Deepcool AS500

Обратная сторона радиатора имеет чуть больше площади за счет отсутствия выемки под кабель подсветки. Сюда можно закрепить второй вентилятор при необходимости.

Deepcool AS500

Концы тепловых трубок закрыты черной пластиковой накладкой со скошенным гранями.

Deepcool AS500

За прижим радиатора к креплениям отвечает отдельная планка, удерживаемая винтом с накатанной головкой и имеющая на своих концах две подпружиненные гайки с отверстиями под крестовую отвертку.

Deepcool AS500

Тепловые трубки зажаты между основанием и накладной пластиной в предварительно просверленных углублениях. Соединения полностью пропаяны и сделано это очень качественно и аккуратно.

Deepcool AS500

Основание у кулера сплошное, ярко выраженной конической формы и с соответствующей шлифовкой. Эффективные размеры подошвы составляют 42х43 мм. Тепловые трубки уложены плотно друг возле друга.

Deepcool AS500

Для управления подсветкой, в случае если это не «умеет» материнская плата, есть комплектный контроллер. Разъем для подключения к радиатору трехконтактный, шнур длиной 180 мм. Далее следует сам контроллер (56х14х9 мм) с тремя кнопками. Две крайние переключают режимы свечения, а центральная регулирует скорость воспроизведения эффекта. Если зажать ее более чем на три секунды, можно включать и отключать подсветку. Шнур, идущий к блоку питания, имеет длину 400 мм и заканчивается разъемом Power SATA.

Deepcool AS500

Для «умеющих» в подсветку материнских плат в комплекте есть переходник со спец-разъема. Для плат Gigabyte на нем предусмотрен совмещенный разъем на три контакта, а для плат всех остальных вендоров — стандартный разъем +5VDG.

Deepcool AS500

Перейдем к установке и тестированию кулера.

Установка

Для теста эффективности Deepcool AS500 использовалась платформа Intel LGA2011 с процессором Intel Core i7-4960X. Кулер поддерживает все актуальные разъемы, а его монтаж происходит достаточно просто. В данном случае все начинается с накручивания в соответствующие отверстия винтовых стоек.

Deepcool AS500

На них укладываются крепежные лапы и фиксируются гайками с накатанной головкой. Если хочется более плотного крепления, можно затянуть их крестовой отверткой. Но это не обязательно.

Deepcool AS500

Затем наносим термопасту, и ставим сам радиатор, поочередно затягивая два подпружиненных винта.

Deepcool AS500

В финале с помощью скоб крепим вентилятор и подключаем его и подсветку к питанию.

Deepcool AS500

При необходимости можно приобрести о добавить сзади второй вентилятор. Дополнительный набор скоб есть в комплекте.

Deepcool AS500

С оперативной памятью у кулера нет никаких конфликтов. За счет этого можно максимально опустить вниз вентилятор, сделав общую высоту охладителя минимально возможной — менее 165 мм.

Deepcool AS500

Тело радиатора и скобы располагаются довольно близко к первому слоту PCI-E, но не мешают установить туда плату расширения.

Deepcool AS500

Подсветка по контуру верхней крышки не особо заметна со стороны. Если бы её тут не было, вряд ли бы что-то изменилось.

Deepcool AS500

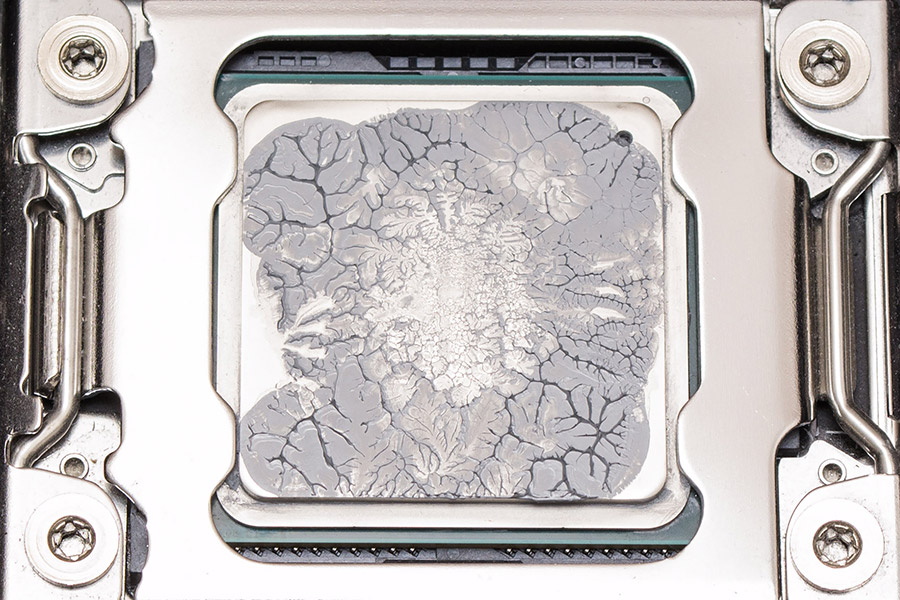

Отпечаток термопасты указывает на очень сильный прижим в центральной части основания. По сторонам качество контакта заметно ослабевает.

Deepcool AS500Deepcool AS500

Тестовый стенд

Для тестирования эффективности кулера Deepcool AS500 использовался стенд на базе платформы Intel LGA 2011 в следующей конфигурации:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: Gigabyte GV-N750OC-1GI (Nvidia GeForce GTX 750);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
  • блок питания: Chieftec Polaris PPS-750FC (750 Вт);
  • контроллер вентилятора: Noctua NA-FC1;
  • термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре 23 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.5 (AVX) с 6144 МБ выделенной памяти в течение 20 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от передней части подшипника системы охлаждения, обращенной к пользователю и смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Эффективность отвода тепла кулером Deepcool AS500 сравнивалась с мощным охладителем Noctua NH-D15S, оснащенным одним стоковым вентилятором. Более чем достойный соперник, хотя конструктивно в большей мере герой данного обзора схож с Noctua NH-U12S. Но его под рукой не оказалось.

Результаты тестирования

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. На максимальной скорости единственного вентилятора в 1200 об/мин Deepcool AS500 демонстрирует уровень шума в 48 дБ (А). Для Noctua NH-D15S максимум составил 1500 об/мин и 53 дБ (А). Ровнять уровень шума между собой мы не стали, поскольку охладитель Noctua и так демонстрировал не высокую эффективность. Что особенно было заметно в тихом режиме при 40 дБ (А). Там Deepcool AS500 был замедлен до 850 об/мин, а Noctua NH-D15S — до 900 об/мин.

Deepcool AS500

Посмотрим на график температур для каждого уровня шума.

Deepcool AS500

Результаты Deepcool AS500 сложно назвать иначе как отличными. Он спокойно справился с отводом 150 ватт тепла, сохраняя при этом относительную тишину. Noctua NH-D15S оказалась в этом сравнении аутсайдером — более крупная, с худшей совместимостью и вентилятором, неспособным на пониженной скорости нормально продуть сдвоенную башню радиатора. Жаль, что у нас не было возможности провести сравнения с Noctua NH-U14S или Noctua NH-U12S. Но даже без этого видно, насколько Deepcool поднял планку качества в своих современных кулерах высшего эшелона продуктовой линейки.

Выводы

Deepcool AS500 является отличным процессорным кулером. Высокая мощность охлаждения, замечательное качество изготовления, высокая совместимость с другими компонентами материнской платы, тишина в работе не только на пониженных, но и на максимальных оборотах, простота в установке. Что еще можно желать? Даже в сравнении с монструозным Deepcool Gamer Storm Assassin III он выглядит более достойным приобретением по сочетанию качеств и возможностей.

Deepcool AS500 не имеет недостатков. Впрочем, он мог бы быть ещё лучшим без встроенной ARGB-подсветки, за счет чего можно добиться снижения розничной стоимости.

Если вы ищете универсальный процессорный кулер с идеальным сочетанием мощности, габаритов и уровня шума, то Deepcool AS500 полностью соответствует этим критериям.
