Обзор жидкостной системы охлаждения Cooler Master Seidon 120M

Похоже, что пик увлечения известных производителей компактными системами водяного охлаждения еще не прошел. Об этом свидетельствует регулярное появление на рынке новых версий необслуживаемых СВО, выпускаемых под различными брендами. На самом деле, почти все эти устройства являются разработкой компании Asetek. Однако сегодня мы рассмотрим еще одну «водянку» — Seidon 120M, произведенную компанией Cooler Master, которая, по заверениям разработчиков, является самостоятельным продуктом. Настолько похожим на все остальные, что, по слухам, между компаниями Asetek и Cooler Master в марте этого года начались судебные разбирательства, предметом которых значатся обвинения в нарушении патентов. Оставим же возможные результаты препирательств на совести юристов и адвокатов, и рассмотрим вопрос с технической точки зрения. Проще говоря — проведем короткий обзор Cooler Master Seidon 120M и его сравнительное тестирование с СВО из лагеря конкурентов.

Cooler Master Seidon 120M


Упаковка и комплект поставки

СВО упаковано в коробку средних размеров, окрашенную в фиолетовый и черный цвет. В транспортном состоянии продукт затянут целлофановой пленкой.

Cooler Master Seidon 120M

Кроме изображения водоблока на фронтальной и боковой частях, с обратной стороны приведены детальные характеристики Cooler Master Seidon 120M в графическом и текстовом виде.

Cooler Master Seidon 120M

Внутри все компоненты разложены в форме из прессованного картона, и обернуты пакетиками.

Cooler Master Seidon 120M

В комплект поставки входит:
  • 120-мм радиатор соединенный гофрированными шлангами с помпой и водоблоком;
  • 120-мм вентилятор;
  • усилительная пластина и крепежные лапы для сокетов AMD;
  • усилительная пластина и крепежные лапы для сокетов Intel;
  • восемь длинных винтов для вентилятора;
  • четыре коротких винта для радиатора;
  • четыре маленьких винта для фиксации крепежных лап на помпе;
  • четыре универсальные стойки водоблока;
  • четыре стойки водоблока для сокетов Intel LGA 2011;
  • тюбик с термопастой;
  • переходник с шестигранника на крестовую и плоскую отвертку;
  • инструкция по сборке.
Cooler Master Seidon 120M


Внешний вид

Как и все остальные готовые системы СВО, Seidon 120M состоит из двух основных частей — радиатора и маленькой помпы, совмещенной в одном корпусе с водоблоком. Если развести гофрированные соединительные шланги в стороны, то получим нечто, предельно похожее на акваланг.

Cooler Master Seidon 120M

Радиатор считается 120-мм односекционным. Его фактические размеры — 154 мм в высоту, 120 мм в ширину и всего 28 мм в толщину. Эти параметры (особенно первый из них) следует учитывать при установке на заднюю стенку корпуса, чтобы избежать проблем с совместимостью.

Cooler Master Seidon 120M

Принципиальным отличием Cooler Master Seidon 120M от других подобных изделий является закрытая гарантийной пломбой пробка, через которую возможно произвести замену хладагента в случае крайней необходимости. Продукты, ведущие свой род от Asetek, подобной возможности лишены. Однако есть негативный момент. В некоторых корпусах пробка способна помешать установке радиатора сверху, шлангами вниз, упершись в материнскую плату.

Cooler Master Seidon 120M

Структура радиатора классическая. Водяные каналы соединены тонкими лентообразными ребрами, расставленными с зазором в 1 мм. Несложно подсчитать, что суммарная площадь рассевания составляет чуть больше чем 2200 см2. Для обычного воздушного кулера эта цифра означала бы крайне низкую эффективность.

Cooler Master Seidon 120M

В профиль радиатор всего на 3 мм толще стандартного вентилятора.

Cooler Master Seidon 120M

По бокам прикручены металлические пластины, упрочняющие конструкцию в целом и поддерживающие установку двух вентиляторов — спереди и сзади, типоразмера 120 мм (посадочные отверстия 105х105 мм).

Cooler Master Seidon 120M

Длина шлангов и шнура питания помпы равна 310 мм. Шланги тонкие, не более 9 мм в диаметре с учетом гофры, но жесткие. Выгнуть их можно лишь по относительно большому радиусу и это минус. Но позитивная сторона в том, что перегнуть их случайно крайне сложно.

Cooler Master Seidon 120M

Помпа, совмещенная с водоблоком, имеет максимальную скорость вращения около 1400 об/мин и издает заметное жужжание при работе. Подключение трехконтактное, поэтому для снижения оборотов понадобится оперировать напряжением на разъеме. Уже при 1100 об/мин и меньше, раздражающие нотки исчезают, а звук от насоса становится вполне тихим. Приятно отметить, что на производительность это влияет мало.

Cooler Master Seidon 120M

Заявленное время наработки данного механизма на отказ составляет 70000 часов или восемь лет непрерывного функционирования. Цифра внушительная, но маловероятная. Шланги заходят в помпу под прямым углом. Их можно поворачивать в противоположные стороны в вертикальной плоскости на 180 градусов, и на 50 градусов при повороте друг на друга. Направление потока жидкости указано стрелочками.

Cooler Master Seidon 120M

Высота водяного блока не превышает 27 мм, что при установке соответствует верхней границе планок оперативной памяти, и при определенной сноровке его можно пристроить в самые узкие места. Канавки по бокам являются направляющими для крепежных лапок.

Cooler Master Seidon 120M

Основание водоблока полностью медное, диаметром 50 мм. Поверхность относительно ровная, с небольшим равномерным подъемом к центру. Производитель позаботился о невозможности технического обслуживания данного блока любопытными пользователями, закрепив подошву 12 трехгранными винтами.

Cooler Master Seidon 120M

Единственный комплектный 120-мм вентилятор имеет четырехконтактное подключение к питанию. Длина шнура составляет 300 мм. Скорость вращения управляется путем ШИМ модуляции в диапазоне 600–2300 об/мин.

Cooler Master Seidon 120M

В качестве подшипника скольжения используется нарезная втулка. Шум от него можно назвать вполне сносным до 1100 об/мин включительно. Маркировка и электрические характеристики видны на фотографии.

Cooler Master Seidon 120M

Установка

Cooler Master Seidon 120M можно смонтировать на все актуальные процессорные платформы. Мы рассмотрим установку на примере сокета Intel LGA1155, поскольку принципиальных отличий от других процессорных разъемов в порядке действий нет. Сборка начинается с установки шпилек на усилительной пластине в нужное «среднее» положение.

Cooler Master Seidon 120M

Потом следует вставить усилительную пластину в соответствующие отверстия на тыльной стороне материнской платы.

Cooler Master Seidon 120M

Далее нам понадобятся четыре стойки, с электроизоляционными наклейками. Отметим, что эти наклейки крайне липкие и после продолжительного использования отделить их от материнской платы может быть сложно. Поэтому, рекомендуем счистить клейкий слой заранее.

Cooler Master Seidon 120M

Навинчиваем стойки на шпильки усилительной пластины. Удобнее всего это делать с использованием комплектного шестигранного переходника под отвертку.

Cooler Master Seidon 120M

Теперь перейдем к сборке крепежа водоблока. Нам понадобятся детали, показанные на фотографии:

Cooler Master Seidon 120M

Вставляем лапы в боковые канавки на блоке и фиксируем каждую двумя винтами.

Cooler Master Seidon 120M

Длинные подпружиненные винты приподнимаем и перетягиваем в нужное «среднее» положение.

Cooler Master Seidon 120M

Перед установкой водоблока на процессор, желательно закрепить радиатор на корпусе ПК и удостовериться, что длины и выворота шлангов хватает, чтобы дотянуться до процессорного разъема.

Cooler Master Seidon 120M

Осталось лишь нанести термоинтерфейс, опустить блок на место и последовательно затянуть крепежные винты. Во избежание перекоса рекомендуем затягивать их по очереди, по несколько оборотов каждый. Удобнее всего это делать отверткой с плоским жалом. И не забудьте подключить питание помпы к свободному разъему на материнской плате.

Cooler Master Seidon 120M

На финальной стадии устанавливается и подключается к питанию вентилятор. При работе помпы на водоблоке горит синий светодиод. В сборе система охлаждения выглядит следующим образом.

Cooler Master Seidon 120M

Отпечаток на основании выглядит не очень хорошо, но достаточный для нормального теплообмена контакт присутствует. В смазанном уголке внизу слева виновата не очень ровная крышка тестового процессора.

Cooler Master Seidon 120M


Технические характеристики

Как и было обещано в начале обзора, мы сравним эффективность Cooler Master Seidon 120M с конкурентным решением на базе Asetek. В этот раз оппонентом выступит уже протестированная нами раннее компактная СВО Zalman CNPS20LQ. В качестве эталонных образцов среди представителей систем воздушного охлаждения мы избрали Noctua NH-D14 и Zalman CNPS10X Performa.

Техническая характеристика Cooler Master Seidon 120M Zalman CNPS20LQ Noctua NH-D14 Zalman CNPS10X Performa
Совместимость с процессорными разъемами LGA 775/1156/1155/1150/1366/2011
AM2(+)/AM3(+)/FM1/FM2
LGA 775/1155/1156/1366/2011
AM2(+)/AM3(+)/FM1/FM2
LGA 775/1156/1155/1150/1366
AM2(+)/AM3(+)/FM1/FM2
LGA 775/1156/1155/1150/1366/2011
AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), мм 154х120х28 153x120x38 140x130x160 132x75x152
Размеры вентилятора (ДхШхВ), мм 120х120х25 120х120х25 120х120х25
140х140х25
120х120х25
Материал радиатора и конструкция Алюминиевый односекционный водяной радиатор с ребрами ленточного типа. Алюминиевый односекционный водяной радиатор с ребрами ленточного типа. Вертикальная двухсекционная конструкция из алюминиевых пластин, нанизанных на 6 медных теплотрубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны. Конструкция из алюминиевых пластин, нанизанных на 5 медных теплотрубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание.
Вес радиатора, г 285 390 900 610
Вес водоблока 215 195
Количество пластин радиатора, шт. 42 / 42 47
Толщина пластин, мм 0,2 0,5 0,45
Межреберное расстояние, мм 1 2 / 2 1,9
Расчетная площадь радиатора, см2 ~2,200 ~11,760 7,900
Модель вентилятора A12025-24RB-4CP-F1 Zalman ZP1225ALM Noctua NF-P14
Noctua NF-P12
Zalman ZP1225ALM
Скорость вращения вентилятора, об/мин 600~2400 с ШИМ 900–2000 с ШИМ 1200 / 1300 900–2000 с ШИМ
Воздушный поток, м3 32,6 ~ 146 157 /187
Уровень шума вентилятора, дБА 19 ~ 40 17 ~ 36 19,6 / 19,8 17 ~ 36
Уровень шума помпы, дБА 17
Статическое давление, мм воды 0,31 ~ 4,16 – / –
Количество и тип подшипника вентилятора Подшипник скольжения с нарезной втулкой Улучшенная втулка Гидродинамический подшипник с магнитной стабилизацией Улучшенная втулка
Время наработки на отказ вентилятора, час 40 000 50 000 150 000 50 000
Время наработки на отказ помпы, час 70 000
Номинальное напряжение вентилятора, В 12 12 12 12
Сила тока вентилятора 0,37 0,2 0,10 / 0,09 0,2
Пиковое энергопотребление вентилятора, Вт 4,44 2,4 1,2 / 1,08 2,4
Пиковое энергопотребление помпы, Вт 1,8
Дополнительные особенности Понижающий обороты переходник Фирменный резистор RC24P в комплекте.
Средняя стоимость, $ ~92 ~90 ~80 ~32


Тестовый стенд

Сравнительная эффективность отвода тепла жидкостной системой охлаждения Cooler Master Seidon 120M определялась на базе платформы Intel LGA 1155 в такой конфигурации:
  • процессор: Intel Core i5-3570K (3,4@4,4 ГГц, 1,248 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT325U6BFR8C-H9 (2x2 ГБ, DDR3-1333 МГц, 9-9-9-24-1T);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic G550 Gold (SSR-550RM, 550 Вт);
  • контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в вертикальном положении при постоянной температуре 25 градусов Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.4 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя пять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.


Результаты тестирования

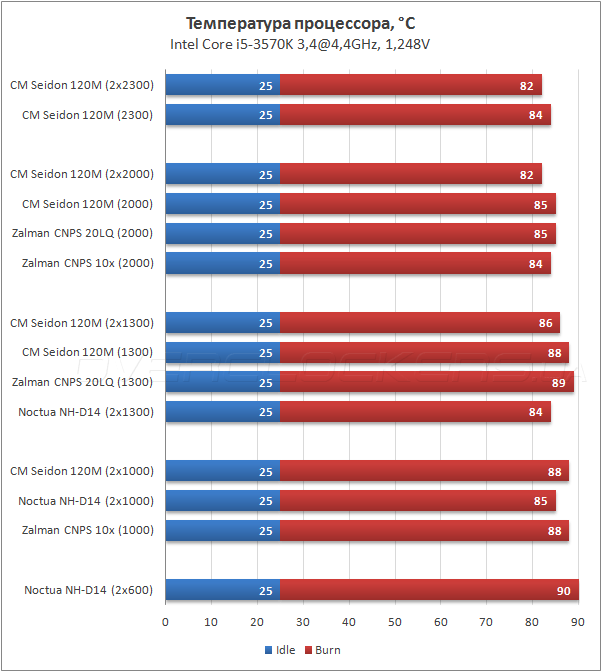

Тестирование Cooler Master Seidon 120M

По результатам тестирования можно утверждать, что Cooler Master Seidon 120M и Zalman CNPS20LQ практически равны между собой в производительности. Изделие Cooler Master отыгрывает всего один градус в стоке за счет более высоких оборотов комплектного вентилятора и один градус на низких оборотах благодаря более тонкому радиатору. Второй пропеллер позволяет снять еще два-три градуса температуры с процессора. Zalman CNPS10X Performa с одним вентилятором уверенно обходит обе системы СВО, равно как и Noctua NH-D14 превосходит их при меньшей стоимости и несравнимо более низком уровне шума. Использование Cooler Master Seidon 120M на высоких оборотах с двумя вентиляторами выводит его в лидеры, но далеко не все пользователи окажутся способными слушать создаваемые при этом акустические эффекты.


Выводы

Схожесть систем жидкостного охлаждения компаний Asetek и Cooler Master, действительно подтвердилась не только с внешней, но и с технической стороны. Если говорить о рынке в целом, то за последние несколько лет в нашей лаборатории побывало около десятка подобных Cooler Master Seidon 120M систем. И поэтому мы не будем оригинальными в своих выводах. Готовые к использованию односекционные СВО все еще не способны превзойти лучшие воздушные кулеры по соотношению стоимости, эффективности и шумовых характеристик. По-прежнему, использование данных систем охлаждения вполне уместно в компактных корпусах, но является не самым рациональным решением при установке в стандартные системные блоки.
