be quiet! Shadow Rock 2 обладает универсальным крепежом, поддерживающим установку на все актуальные процессорные платформы Intel и AMD. Мы расскажем о монтаже кулера на примере разъема Intel LGA1155. Процесс начинается с привинчивания крепежных лап нужного типа к основанию кулера. Размер винтиков очень маленький и соответствующая отвертка в комплекте не помешала бы.
Затем в лапы продевается крепежный болт, который фиксируется гайкой с помощью комплектного ключа.
Продеваем шпильки через нужные отверстия в усилительной пластине.
Затем прикладываем пластину к обратной стороне материнской платы. Если сборка производится в корпусе с неудачно расположенным вырезом в поддоне – можно сначала приложить пластину, а шпильки вставить потом.
Пластиковыми клипсами фиксируем шпильки с лицевой стороны материнской платы и наносим термоинтерфейс. Если сборка производится в корпусе, то понадобится, удерживая be quiet! Shadow Rock 2 на весу, попасть шпильками в крепежные отверстия на лапах кулера. Потом затянуть винты отверткой со стороны усилительной пластины.
Но проще производить сборку вне корпуса, положив кулер вверх тормашками и одев на него плату сверху. Излишне говорить, что получившуюся конструкцию можно переносить, держась исключительно за кулер.

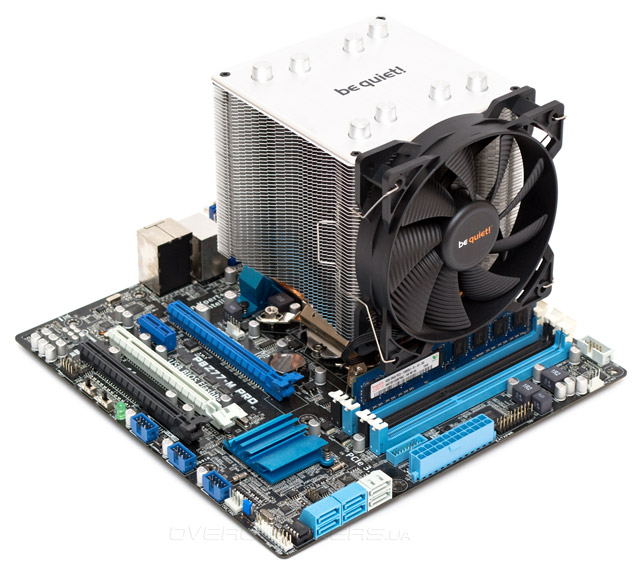

Установленный кулер нависает над первым слотом оперативной памяти, а вентилятор закрывает все оставшиеся. Остается возможность свободно устанавливать и снимать планки стандартной высоты. Либо до монтажа кулера поставить память с радиаторами не выше 15 мм в первый слот.
С первым слотом PCI-E складывается гораздо лучшая ситуация — be quiet! Shadow Rock 2 ему совершенно не мешает.

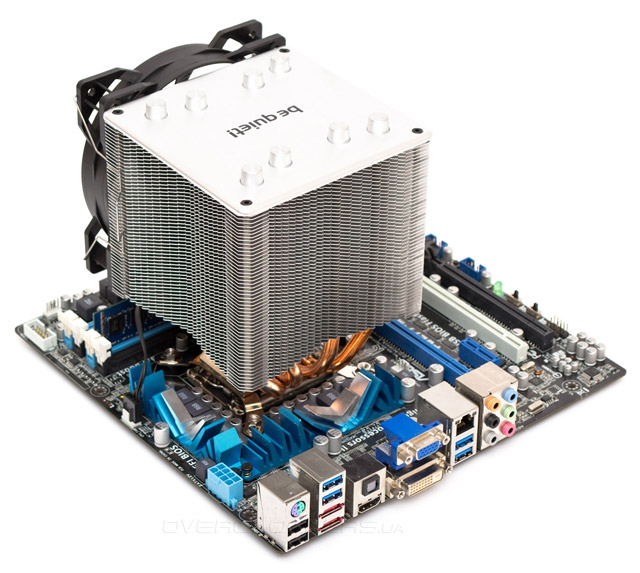

Несмотря на крупные размеры и перекрытые слоты памяти, снимать и устанавливать материнскую плату в корпусе возможно без демонтажа кулера. Доступ к разъему питания процессора и крепежным винтам остается полностью свободным.
Технические характеристики
Эффективность отвода тепла кулером be quiet! Shadow Rock 2 мы сравнили c суперкулером Noctua NH-D14, поскольку они имеют приблизительно равную площадь рассеивания тепла. И вторым оппонентом стал лидер бюджетного сегмента систем охлаждения — Zalman CNPS10х Performa.
| Техническая характеристика | be quiet! Shadow Rock 2 | Noctua NH-D14 | Zalman CNPS10X Performa |
| Совместимость с процессорными разъемами | Intel LGA 775/1150/1155/1156/1366/2011 AMD 754/939/940/AM2(+)/AM3(+)/FM1/FM2 |
Intel LGA 775/1150/1155/1156/1366 AMD AM2(+)/AM3(+)/FM1/FM2 |
Intel LGA 775/1156/1155/1150/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 122х122х160 | 140x130x160 | 132x75x152 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х25 | 120х120х25 / 140х140х25 | 120х120х25 |
| Материал радиатора и конструкция | Вертикальный радиатор кубической формы, состоящий из алюминиевых пластин, нанизанных на 4 медные тепловые трубки диаметром 8 мм, расположенные U-образно. Основание никелировано | Вертикальная двухсекционная конструкция из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм. Тепловые трубки проходят сквозь медное основание |
| Вес радиатора, г | 974 | 900 | 610 |
| Количество пластин радиатора, шт. | 51 | 42 / 42 | 47 |
| Толщина пластин, мм | 0,5 | 0,5 | 0,45 |
| Межреберное расстояние, мм | 1,8 | 2 / 2 | 1,9 |
| Расчетная площадь радиатора, см² | ~12 300 | ~11 760 | ~ 7 900 |
| Модель вентилятора | be quiet! Pure Wings 2 BQ PUW2-12025-MR-PWM | Noctua NF-P14 / Noctua NF-P12 | Zalman ZP1225ALM |
| Скорость вращения вентилятора, об/мин | 450~1700 с ШИМ | 1200 / 1300 | 900~2000 с ШИМ |
| Воздушный поток, м3/ч | 87 | 110,3 /92,3 | – |
| Уровень шума вентилятора, дБ(А) | 25,4 | 19,6 / 19,8 | 17~36 |
| Статическое давление, мм воды | 1,40 | 1,29 / 1,68 | – |
| Количество и тип подшипника вентилятора | Втулка скольжения с винтовой нарезкой | Гидродинамический подшипник с магнитной стабилизацией | Улучшенная втулка |
| Время наработки на отказ вентилятора, час | 80 000 | 150 000 | 50 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 | 12 |
| Сила тока вентилятора, А | 0,24 | 0,10 / 0,09 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 2,88 | 1,2 / 1,08 | 2,4 |
| Дополнительные особенности | – | Понижающий обороты переходник | Фирменный резистор RC24P в комплекте. |
| Средняя стоимость, $ | ~55 | ~80 | ~32 |
Тестовый стенд
Для тестирования эффективности кулера be quiet! Shadow Rock 2 использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
- процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
- материнская плата: ASUS P8Z77-M Pro (Intel Z77);
- память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
- контроллер вентиляторов: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхнего торца системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).
Результаты тестирования

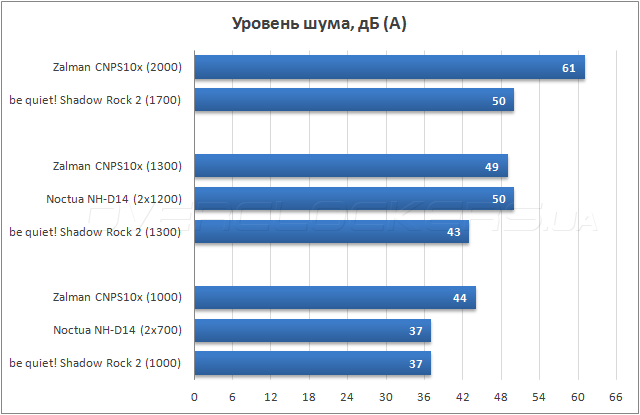

Сравнение эффективности кулеров производилось по соотношению температуры к создаваемому уровню шума и оборотам крыльчатки. По шумности be quiet! Shadow Rock 2 оказался самым тихим кулером среди испытуемых, выиграв у своих оппонентов 7 дБ (А) при равных скоростях крыльчатки. Потрясающий результат!

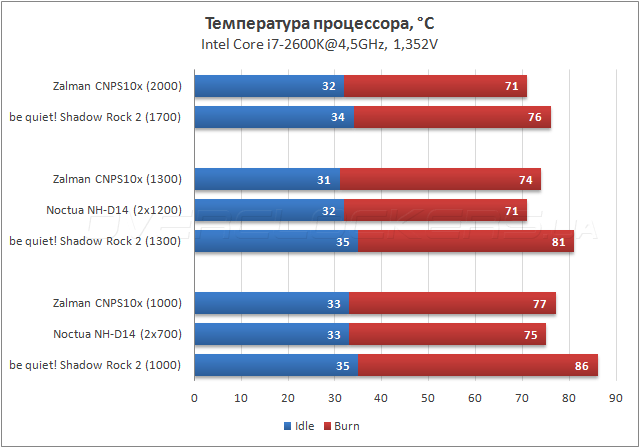

Но когда для каждого уровня шума был составлен соответствующий график температур, результат показался нам странным:
В общем, be quiet! Shadow Rock 2 справился с тепловыделением разогнанного процессора, но потерпел поражение в соревновании с оппонентами, показав не лучший результат по температурам как для такого крупного кулера. Попытаемся проанализировать причины. Первая, очевидно, заключается в вентиляторе. Он вращается очень тихо даже на высоких скоростях, и, вероятно, не создает достаточного статического давления для продува крупных ребер, показывая хороший результат только на максимальных оборотах. И будучи расположенным между двумя рядами трубок он работал бы эффективнее. Второй момент проистекает из отсутствия припоя между основанием, тепловыми трубками и ребрами радиатора. В результате теряется преимущество от крупной площади рассеивания, поскольку тепловая энергия распределяется по телу радиатора недостаточно быстро, о чем красноречиво говорят температуры при низких скоростях вращения. Но основная причина неудачи становится понятной только если взглянуть на отпечаток термоинтерфейса на основании кулера. Через наиболее горячую зону пролегают всего лишь две тепловые трубки, а еще две остаются не у дел.
Комментарии здесь излишни. К примеру, у Noctua NH-D14 в зону контакта на процессорах сокета Intel LGA1155 попадает четыре тепловые трубки.
Выводы
be quiet! Shadow Rock 2 не сможет стать выбором энтузиастов разгона в текущей ревизии. Обидно, что в результате ряда конструктивных просчетов, потенциал данного кулера остается нераскрытым. Из-за специфического размера и расположения тепловых трубок его не стоит использовать на платформах Intel LGA 1150/1155/1156. Кулер слабо подходит и для использования в пассивном режиме. Однако на платформах Intel LGA 2011 и процессорах AMD данная система охлаждения может оказаться более перспективной, поскольку тепловые трубки будут задействованы полностью.
Хотя для энтузиастов be quiet! Shadow Rock 2 будет мало интересен, тем не менее, кулер вполне подойдет для применения обычными пользователями, поскольку имеет приятный внешний вид, хорошую совместимость по габаритам, прост в установке и в стоковом варианте является предельно тихим даже при максимальных скоростях вращения.
