Обзор процессорного кулера be quiet! Dark Rock Pro 2

Немецкий бренд be quiet! известен, в первую очередь, благодаря своим вентиляторам и блокам питания. Но производитель самых тихих в мире пропеллеров просто не может оставаться долго в стороне от выпуска процессорных систем охлаждения. Освоение нового направления — это всегда дополнительные затраты, и чтобы они окупились, нужно взять нечто проверенное временем и добавить туда свою изюминку. Процессорный кулер Dark Rock Pro 2 — это классический пример подобного прагматичного подхода. Завоевавшая признание энтузиастов двухсекционная конструкция радиатора, много тепловых трубок, хорошие вентиляторы, серьезный внешний вид — что еще нужно для успеха? Наверное, требуется эффективность, причем не обычная, а исключительная. И здесь становится особенно сложно, поскольку топовые модели от Noctua, Thermalright и Phanteks остаются непревзойденными уже многие годы, состязаясь на равных с новомодными замкнутыми системами жидкостного охлаждения. Давайте узнаем, что сможет предложить нам в этом плане be quiet! Dark Rock Pro 2.

be quiet! Dark Rock Pro 2


Упаковка и комплект поставки

Be quiet! Dark Rock Pro 2 поставляется на рынок в типичной для бренда габаритной черной упаковке.

be quiet! Dark Rock Pro 2

Технические характеристики, особенности и схематический внешний вид изделия можно рассмотреть на тыльной стороне коробки.

be quiet! Dark Rock Pro 2

От повреждений при транспортировке кулер защищен двумя демпферами из вспененного полиэтилена. Набор аксессуаров содержится в обычной картонной коробке, расфасованный по отдельным пакетикам.

be quiet! Dark Rock Pro 2

В комплект поставки входит набор из универсальной усилительной пластины, четырех крепежей на все актуальные процессорные разъемы, маленького гаечного ключа, тюбика с термоинтерфейсом и очень подробной инструкции по установке.

be quiet! Dark Rock Pro 2


Внешний вид

Внешне Dark Rock Pro 2 оправдывает свое название — он действительно похож на черную скалу. Кулер весит 1,25 кг в сборе, что только подтверждает первое ощущение. Спереди расположен 120-мм вентилятор, особенная крыльчатка которого давно стала характерным признаком продукции фирмы be quiet!. Общая высота кулера, от основания и до колпаков тепловых трубок, составляет 166 мм. А это значит, что к подбору подходящего по ширине корпуса следует отнестись внимательнее.

be quiet! Dark Rock Pro 2

Сверху кулер закрыт черной декоративной крышкой, на ощупь похожей на полированный алюминий. По центру находится серебристый логотип фирмы. Через металлическую верхнюю пластину проступают пластиковые колпачки, закрывающие концы тепловых трубок.

be quiet! Dark Rock Pro 2

Взглянув на боковую сторону, видим второй, 135-мм вентилятор, толщиной 25 мм, скрытый между секциями радиатора. Для любителей использовать нестандартные вентиляторы сообщим, что сюда поместится нечто, высотой до 149 мм и толщиной до 28 мм, без снятия верхней крышки.

be quiet! Dark Rock Pro 2

Левая часть идентична правой в зеркальном отражении. Глубина кулера в данной проекции с установленным вентилятором составляет 146 мм — он определенно будет нависать над всеми слотами памяти.

be quiet! Dark Rock Pro 2

Каждая секция радиатора состоит из 44 алюминиевых пластин, покрытых никелем и расположенных с зазором в 2 мм. С установленным в середину вентилятором, кулер достигает в ширину 138 мм, однако крепежные скобы выпирают еще дальше, вероятно дотягиваясь до первого слота PCI-E в установленном состоянии.

be quiet! Dark Rock Pro 2

Основание кулера медное, покрытое никелем. Оно имеет вытянутую прямоугольную форму, ведь через него проложены целых семь 6-мм тепловых трубок. Центральная трубка проходит через радиатор прямо, а боковые разведены стрелообразно.

be quiet! Dark Rock Pro 2

Тепловые трубки запрессованы в подошву достаточно плотно, определить наличие или отсутствие припоя визуально не представляется возможным. Поверхность основания относительно ровная, но не зеркальная, на ней заметны следы от мелкой фрезы.

be quiet! Dark Rock Pro 2

Г-образные канавки по бокам однозначно намекают на один вариант ориентации крепежных скоб и вентиляторов.

be quiet! Dark Rock Pro 2

Вентиляторы держатся на не очень удобных металлических скобах, но извлечь их можно не снимая верхнюю крышку. Что еще лучше — кулер можно установить и не снимая вентиляторы, в состоянии «из коробки».

be quiet! Dark Rock Pro 2

Есть и неоднозначный момент. Скобы предназначены для рамки крепления, находящейся посередине. А очень немного вентиляторов имеют подобную рамку, потому замену подобрать будет сложно. Облегчает ситуацию то, что родные «вертушки» одни из тишайших в мире и обладают длительным сроком наработки на отказ. Однако виброизолирующие вставки здесь не помешали бы.

be quiet! Dark Rock Pro 2

Итак, комплектные вентиляторы. Слева мы расположили 135-мм модель, имеющую более крупные и пологие лопасти, а справа — 120-мм пропеллер со стандартной для be quiet! крыльчаткой. Оба экземпляра имеют четырехконтактное подключение к питанию, а управление скоростью осуществляется посредством ШИМ-модуляции.

be quiet! Dark Rock Pro 2

135-мм вентилятор способен работать в диапазоне скорости от 600 до 1500 об/мин. Подшипник гидродинамического типа, но от него все равно исходит легкий рокот, угасающий с увеличением дистанции. Кабель питания имеет длину 200 мм.

be quiet! Dark Rock Pro 2

120-мм модель работает в диапазоне скорости от 700 до 1700 об/мин Подшипник тоже гидродинамический, но и его тишина нарушается стрекотом из-за ШИМ-управления. Длина кабеля питания 250 мм, а удлинителя для подключения второго вентилятора — 100 мм.

be quiet! Dark Rock Pro 2

Интересно что через разветвитель, подключенный к 120-мм модели, отображается скорость 135-мм вентилятора. К меньшей вертушке провод тахометра не подведен.

be quiet! Dark Rock Pro 2

При демонтированных вентиляторах видно, что боковые тепловые трубки находятся близко друг к другу в поперечной проекции. Из этого следует, что часть воздушного потока будет выходить через бок первой радиаторной секции, не попадая во вторую. Но это будет происходить при малых скоростях вентилятора.

be quiet! Dark Rock Pro 2

Радиаторные секции полностью открыты с боковой части, никаких вертикальных ребер, ограничивающих здесь поток нет. Следовательно, на высоких скоростях 135-мм вентилятор посередине будет получать не только прогретый воздух от переднего пропеллера, но и некоторое количество прохладного забортного воздуха.

be quiet! Dark Rock Pro 2

Общая площадь теплообмена радиаторных пластин составляет по приблизительным расчетам 10700 см². Пайка в местах соединения ребер с тепловыми трубками незаметна визуально, но с большой долей вероятности присутствует, поскольку на своем месте они сидят очень плотно.

be quiet! Dark Rock Pro 2

Верхняя декоративная крышка удерживается четырьмя винтами, снимается очень просто. Напомним, что снимать ее, по большому счету, вряд ли потребуется.

be quiet! Dark Rock Pro 2

Как видим, радиаторные пластины не имеют особой аэродинамической оптимизации. Задняя часть ребер прямая, передняя слегка утоплена внутрь и покрыта треугольными зазубринами, напоминающими зубья пилы.

be quiet! Dark Rock Pro 2

Установка

be quiet! Dark Rock Pro 2 благодаря множеству типов крепежа, поддерживает установку на все актуальные процессорные платформы Intel и AMD и даже несколько уже давно неактуальных. Мы расскажем о монтаже кулера на примере разъема Intel LGA1155. Сам процесс с одной стороны очень простой, поскольку не требует разборки кулера или длительного монтажа крепления. С другой стороны — на определенном моменте для установки может понадобится больше рук чем есть в наличии у среднестатистического жителя нашей страны, да и всего мира в целом. Процесс начинается с привинчивания крепежных лап нужного типа к основанию кулера. Размер винтиков очень маленький и соответствующая отвертка в комплекте не помешала бы.

be quiet! Dark Rock Pro 2

Затем продеваем длинные винты через соответствующие отверстия в универсальной усилительной пластине. Пластина односторонняя, электрически изолированная сторона на ней всегда обращена в сторону материнской платы, независимо от типа процессорного разъема. Для сокета Intel LGA2011 пластина не требуется.

be quiet! Dark Rock Pro 2

Прикладываем пластину к обратной стороне материнской платы. В нашем варианте она почти задела несколько расположенных рядом микросхем.

be quiet! Dark Rock Pro 2

Пластиковыми клипсами фиксируем винты с лицевой стороны материнской платы и наносим термоинтерфейс. Дальше начинается сложная часть процесса.

be quiet! Dark Rock Pro 2

Если сборка производится в корпусе, то без выреза в поддоне материнской платы никак не обойтись. Удерживая одной рукой кулер весом в 1,25 кг нужно будет попасть четырьмя отверстиями на крепежных лапах в четыре маленьких винта. Другой рукой придется равномерно закрутить эти винты, используя отвертку. Все это скорее всего придется проделывать вслепую и на ощупь. В случае монтажа кулера на открытом стенде нужна будет помощь друга. Он будет либо держать материнскую плату вертикально, либо опускать ее на перевернутый кулер сверху. В варианте платформы Intel LGA2011 вместо винтиков будут гайки, накручиваемые маленьким комплектным ключом между кулером и материнской платой. Проделать подобный фокус может быть сложно даже в крупногабаритном корпусе.

be quiet! Dark Rock Pro 2

Зато, когда кулер смонтирован на место, выглядит он впечатляюще.

be quiet! Dark Rock Pro 2

Проволочные скобы вентиляторов находятся очень близко к первому слоту расширения PCI-E. Туда все еще можно вставить плату, но скобы в таком случае лучше обмотать изоляционной лентой или загнуть на больший угол, чтобы избежать короткого замыкания.

be quiet! Dark Rock Pro 2

Память тоже оказывается закрытой. Все еще можно использовать стандартные модули с радиаторами не выше чем 15 мм, но извлечь их из двух ближних к кулеру слотов будет невозможно.

be quiet! Dark Rock Pro 2

Доступ к разъему питания процессора остается относительно свободным и проблем с подключением питания вентиляторов быть не должно.


Технические характеристики

Эффективность отвода тепла кулером be quiet! Dark Rock Pro 2 мы сравнили c похожим по конструкции и площади рассеивания суперкулером — Noctua NH-D14.

Техническая характеристика be quiet! Dark Rock Pro 2 Noctua NH-D14
Совместимость с процессорными разъемами Intel LGA 775/1150/1155/1156/1366/2011
AMD 754/939/940/AM2(+)/AM3(+)/FM1/FM2
Intel LGA 775/1150/1155/1156/1366
AMD AM2(+)/AM3(+)/FM1/FM2
Размеры радиатора (ДхШхВ), мм 133х124х166 140x130x160
Размеры вентилятора (ДхШхВ), мм 120х120х25 / 135х135х25 120х120х25 / 140х140х25
Материал радиатора и конструкция Вертикальный двухсекционный радиатор из алюминиевых пластин, нанизанных на 7 медных тепловых трубок диаметром 6 мм, расположенных веером U-образно. Тепловые трубки, пластины и основание никелированы Вертикальная двухсекционная конструкция из алюминиевых пластин, нанизанных на 6 медных тепловых трубок диаметром 6 мм, расположенных U-образно. Тепловые трубки и основание никелированы, все соединения пропаяны
Вес радиатора, г 940 900
Количество пластин радиатора, шт. 44 / 44 42 / 42
Толщина пластин, мм 0,5 0,5
Межреберное расстояние, мм 2 / 2 2 / 2
Расчетная площадь радиатора, см² ~10 700 ~11 760
Модель вентилятора be quiet! BQT T12025-MF-PWM
be quiet! BQT T13525-MF-PWM
Noctua NF-P14
Noctua NF-P12
Скорость вращения вентилятора, об/мин 700~1700 / 600~1500 с ШИМ 1200 / 1300
Воздушный поток, м³/ч 93,3 / 113,8 110,3 / 92,3
Уровень шума вентилятора, дБ(А) 27 19,6 / 19,8
Статическое давление, мм воды 2,1 / 1,82 1,29 / 1,68
Количество и тип подшипника вентилятора Гидродинамический подшипник Гидродинамический подшипник с магнитной стабилизацией
Время наработки на отказ вентилятора, час 300 000 150 000
Номинальное напряжение вентилятора, В 12 12
Сила тока вентилятора, А 0,20 / 0,25 0,10 / 0,09
Пиковое энергопотребление вентилятора, Вт 2,40 / 2,64 1,2 / 1,08
Дополнительные особенности Понижающий обороты переходник
Средняя стоимость, $ ~95 ~80


Тестовый стенд

Для тестирования эффективности кулера be quiet! Dark Rock Pro 2 использовался стенд на базе платформы Intel LGA1155 в следующей конфигурации:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • контроллер вентиляторов: Zalman PWM Mate;
  • термопаста: Noctua NT-H1.
Тестирование систем охлаждения производилось на открытом стенде в вертикальном положении материнской платы при постоянной температуре 24 градуса Цельсия в помещении. Для прогрева центрального процессора использовался стресс-тест LinX 0.6.4 (AVX) с 2048 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный для четырех ядер результат. Для мониторинга температур процессора использовалась программа Real Temp 3.70.

Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от верхнего торца системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 34 дБ (А).


Результаты тестирования

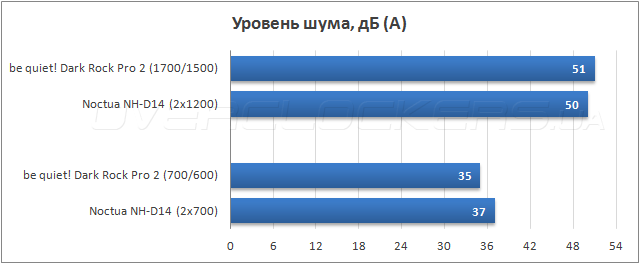

Сравнение эффективности кулеров производилось по соотношению температуры к создаваемому уровню шума. Для be quiet! Dark Rock Pro 2, у которого скорость крыльчатки регулируется с помощью ШИМ, значение шума составило от 35 до 51 дБ (А). Noctua NH-D14 имеет фиксированные скорости. При низких оборотах мы получили 37 дБ (А), а при максимальных — 50 дБ (А). Субъективно, оба кулера работали очень тихо на минимальной скорости.

Тестирование be quiet! Dark Rock Pro 2

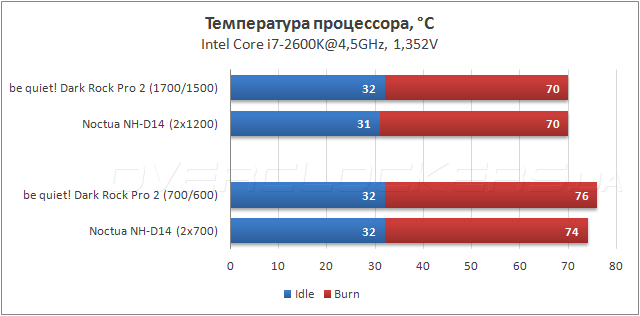

Для каждого уровня шума был составлен соответствующий график температур.

Тестирование be quiet! Dark Rock Pro 2

Be quiet! Dark Rock Pro 2 практически не уступает Noctua NH-D14 по качеству охлаждения в пересчете на шумовые характеристики. Очевидно, что на небольшой поверхности нашего процессора оба кулера работают не в полную силу и часть тепловых трубок простаивает. В полной мере они смогут раскрыть себя на платформах AMD и Intel LGA2011, обладающих большей площадью теплораспределителя. Можно поприветствовать be quiet! Dark Rock Pro 2 с поступлением в ряды супер-кулеров.


Выводы

Be quiet! Dark Rock Pro 2 — это мощная и тихая система охлаждения, обладающая рафинированным дизайном и практически универсальной совместимостью с процессорными разъемами. Его крупные габариты накладывают ограничения на выбор оперативной памяти и корпуса, этот момент следует просто учитывать при покупке. Кулер не имеет явных недостатков если не считать системы крепления. Кому-то она покажется очень быстрой и простой, кому-то — слишком сложной. Розничную цену можно считать завышенной, но аналогичные по эффективности модели у других производителей стоят не намного дешевле, а чаще — даже дороже. Изюминкой данного изделия является внешний вид. Хотя в целом это дело вкуса, но be quiet! Dark Rock Pro 2 однозначно бросается в глаза на фоне прочих суперкулеров.

be quiet! Dark Rock Pro 2 Выбор редакции: оригинальный дизайн



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — материнская плата ASUS P8Z77-M Pro;
  • be quiet! и магазин PCForsage – кулер be quiet! Dark Rock Pro 2;
  • Intel — процессор Intel Core i7-2600K;
  • Noctua —термоинтерфейс Noctua NT-H1.
