Обзор и тестирование десяти моделей 80-мм и 92-мм вентиляторов

Ранее мы провели тестирование нескольких десятков популярных вентиляторов типоразмера 120 и 140 мм. В данном обзоре внимания удостоятся постепенно отходящие в прошлое, но все еще часто используемые 80- и 92-мм модели. Сегодня они редко применяются в полноразмерных корпусах, но в шасси формата «мини» и HTPC только такие пропеллеры и помещаются. Да и на процессорных радиаторах подобный размер вертушек встречается довольно часто. Рассмотрим же участников теста более подробно.

Вентиляторы 80 и 90 мм


Arctic F8 TC

Вентилятор от известного бренда Arctic Cooling, ныне переименованного просто в Arctic. Одна из немногих 80-мм моделей, обладающая крыльчаткой с девятью лопастями. Отличительной особенностью является встроенная ШИМ-регулировка скорости вращения, способная задавать количество оборотов в зависимости от окружающей температуры. Вентилятор бесшумно стартует с 500 об/мин, максимальная скорость составляет 2000 об/мин. Раздражающих слух призвуков нет, но вблизи слышен равномерный треск гидродинамического подшипника. Есть легкие вибрации, передающиеся на рамку. Крыльчатку становится слышно вблизи с 1300 об/мин, а на удалении в метр — с 1700 об/мин.

Arctic F8 TC Arctic F8 TC

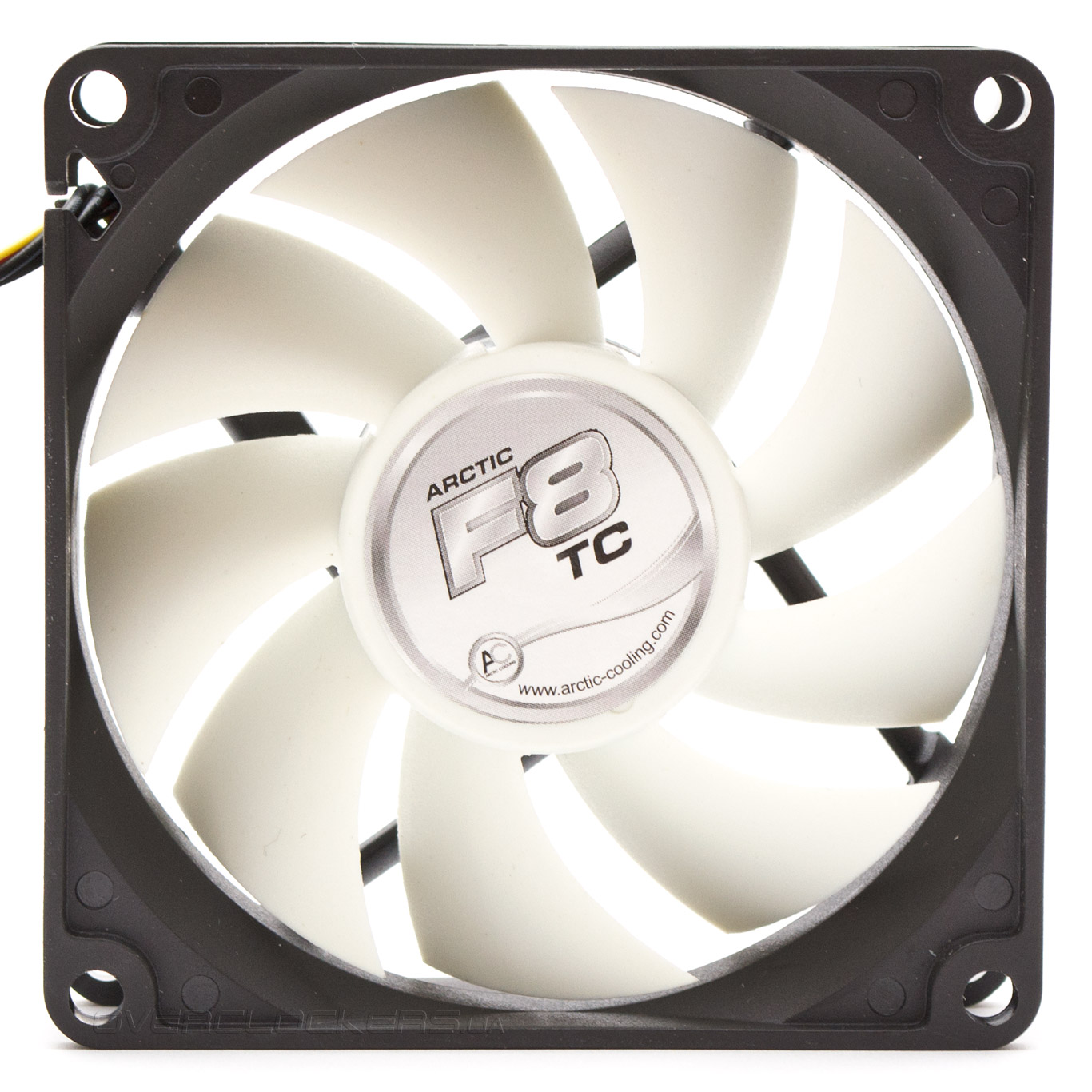

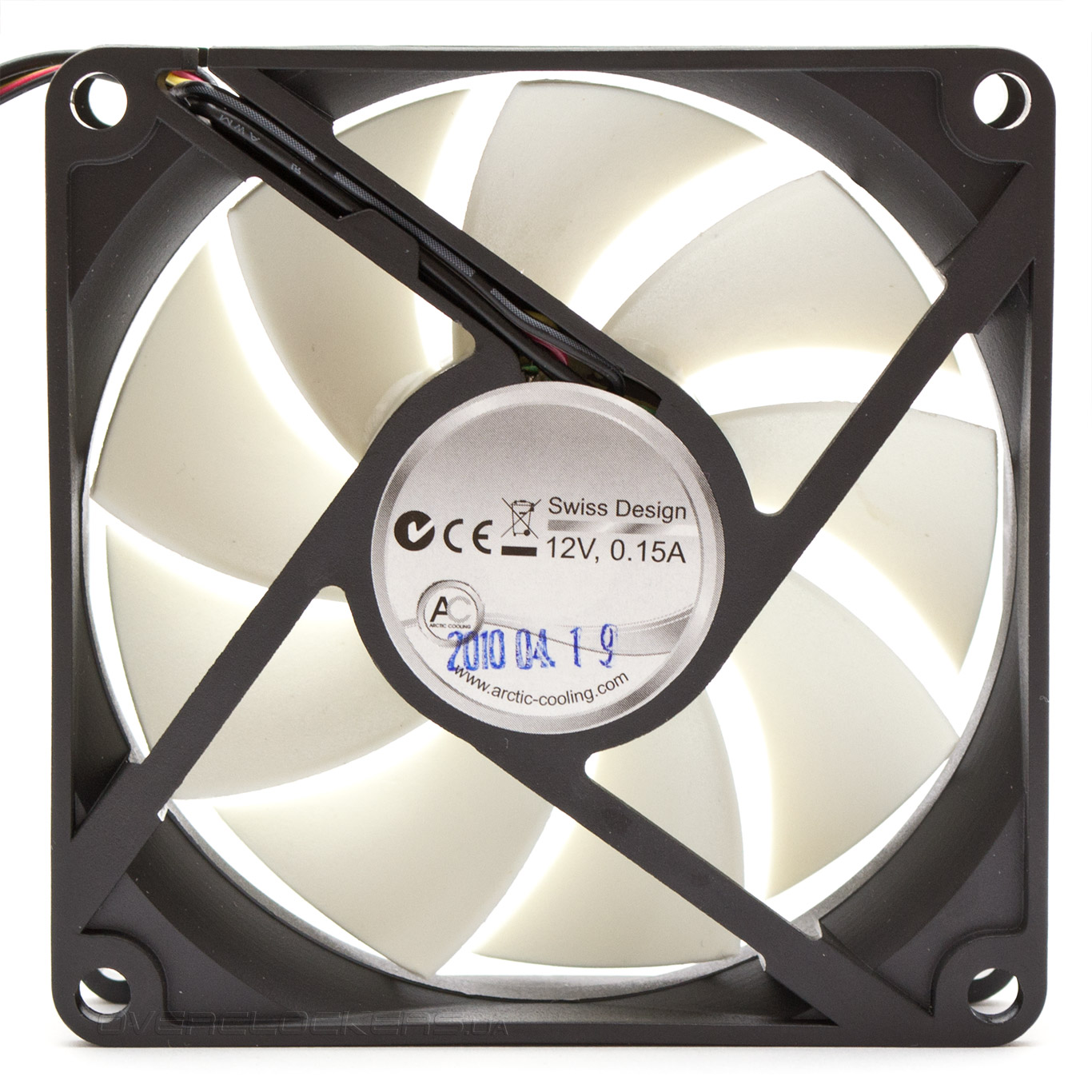

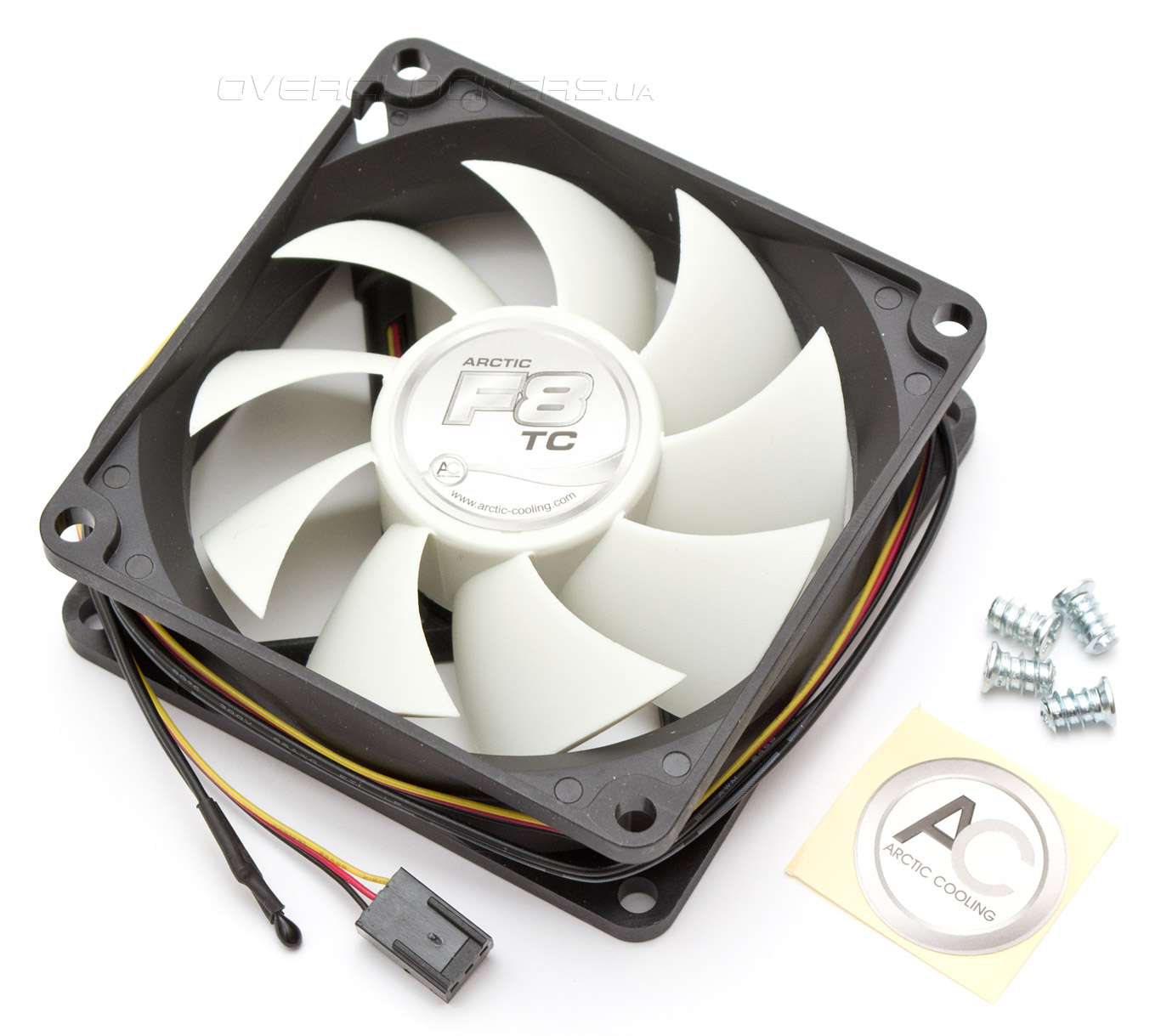

Габариты рамки вентилятора стандартные, посадочные отверстия рассчитаны на типоразмер 80 мм. Шнур питания трехконтактный. Его длина 400 мм, как и кабеля термосенсора. В комплекте поставки есть лишь четыре шурупа и наклейка на корпус.

Arctic F8 TC

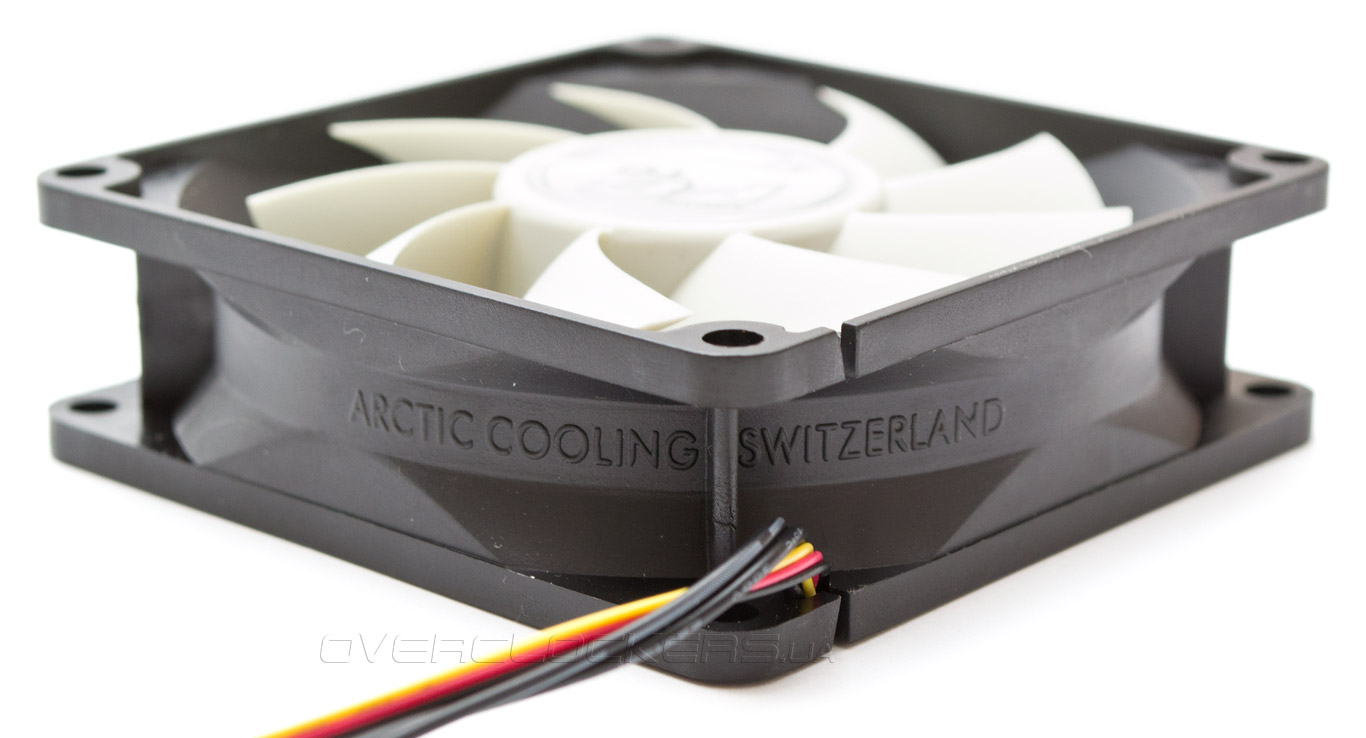

На боковине остался артефакт в виде прежнего названия компании.

Arctic F8 TC

Технические данные, приведенные на упаковке, отличаются от таковых на официальном сайте. На тыльной стороне изображена схема, поясняющая принцип работы автоматического ШИМ-управления оборотами, полагающегося на термодатчик.

Arctic F8 TC Arctic F8 TC


Arctic F9 TC

Увеличенная до типоразмера 92 мм модель от Arctic с терморегулятором оборотов. Конструктивно и акустически идентична младшему собрату, разве что на максимуме работает несколько громче. Диапазон скоростей — от 400 до 1800 об/мин. Треск подшипника различим вблизи, вибрации присутствуют. Крыльчатку слышно на дистанции 10 см начиная с 1200 об/мин, а на удалении в метр — с 1600 об/мин.

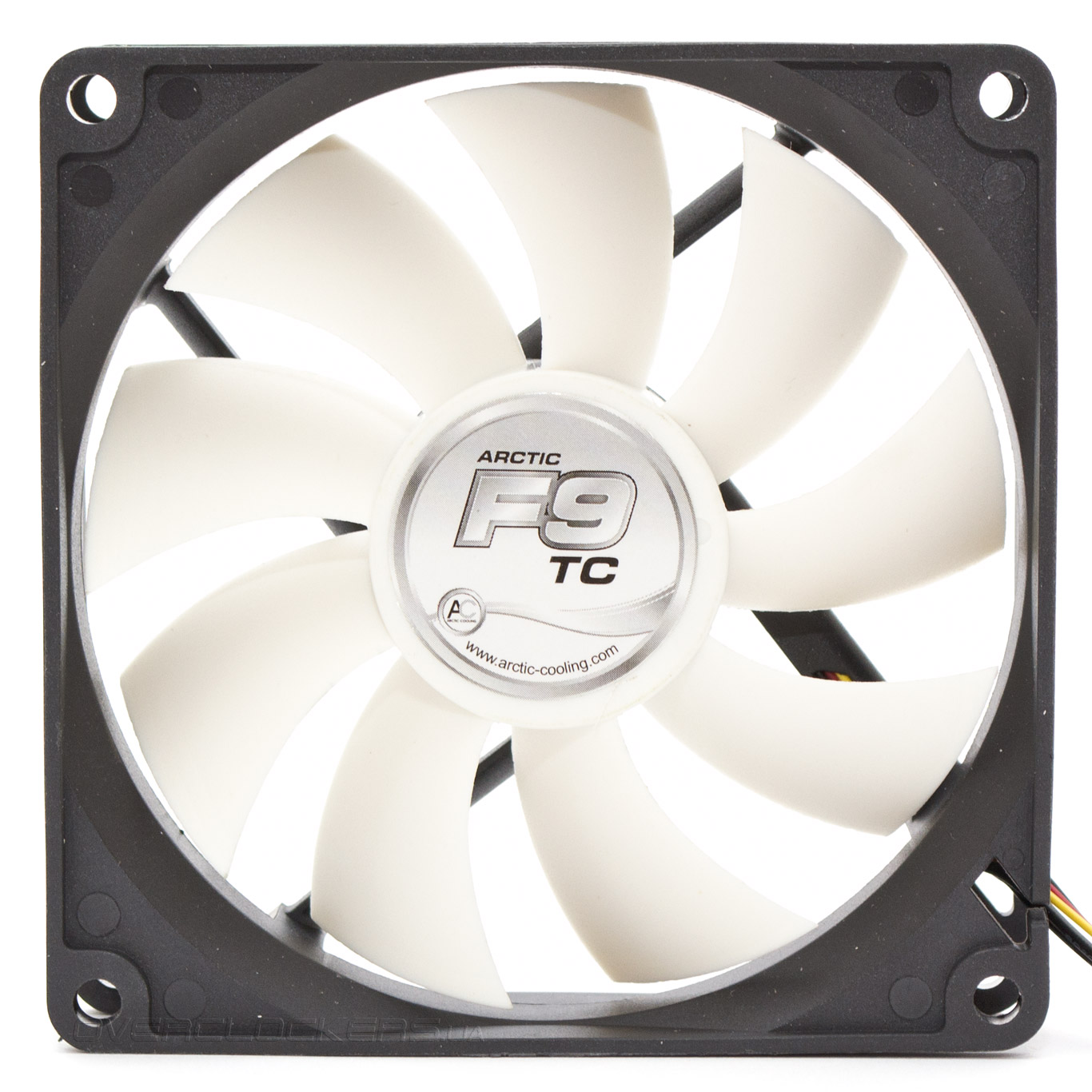

Arctic F9 TC Arctic F9 TC

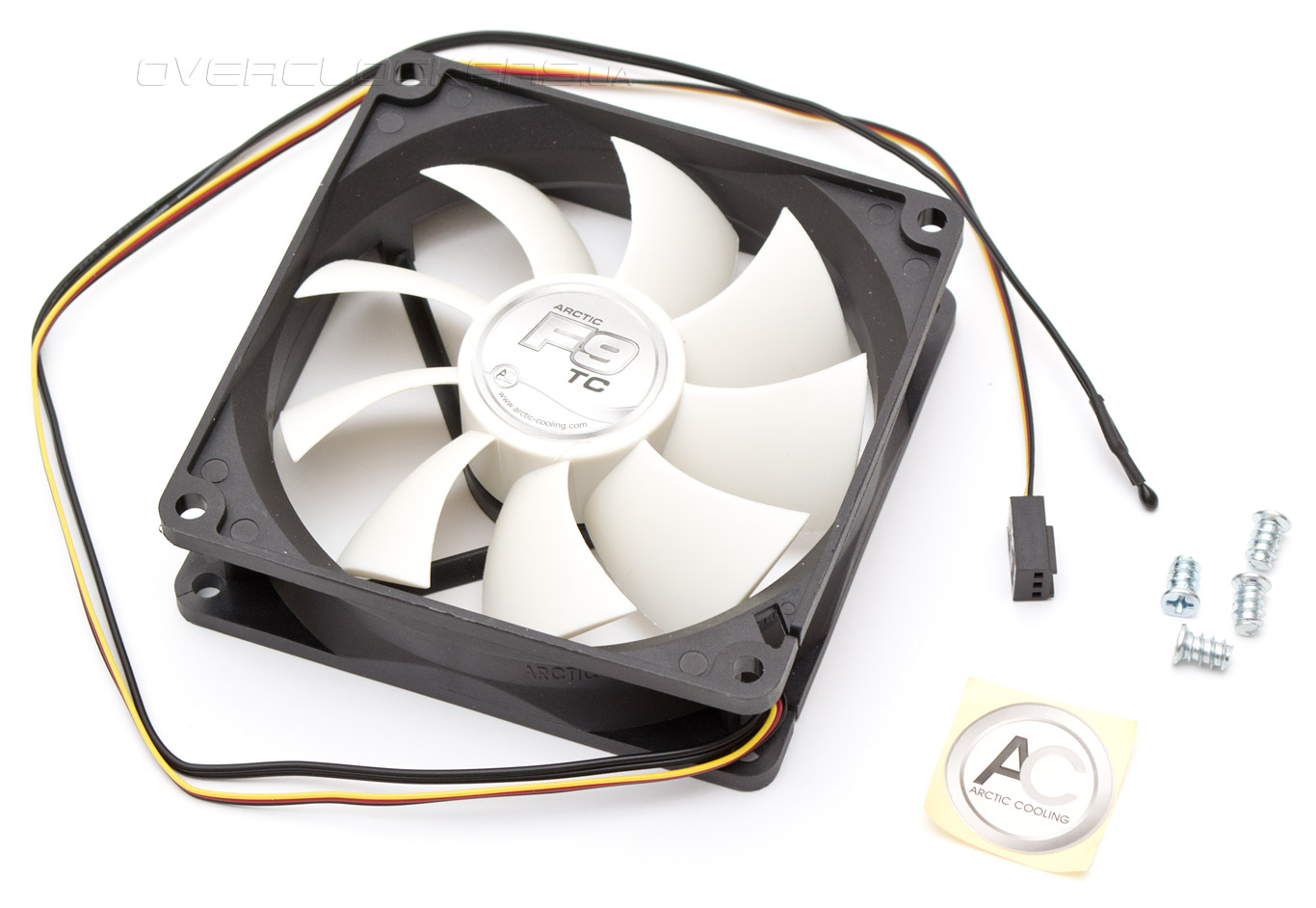

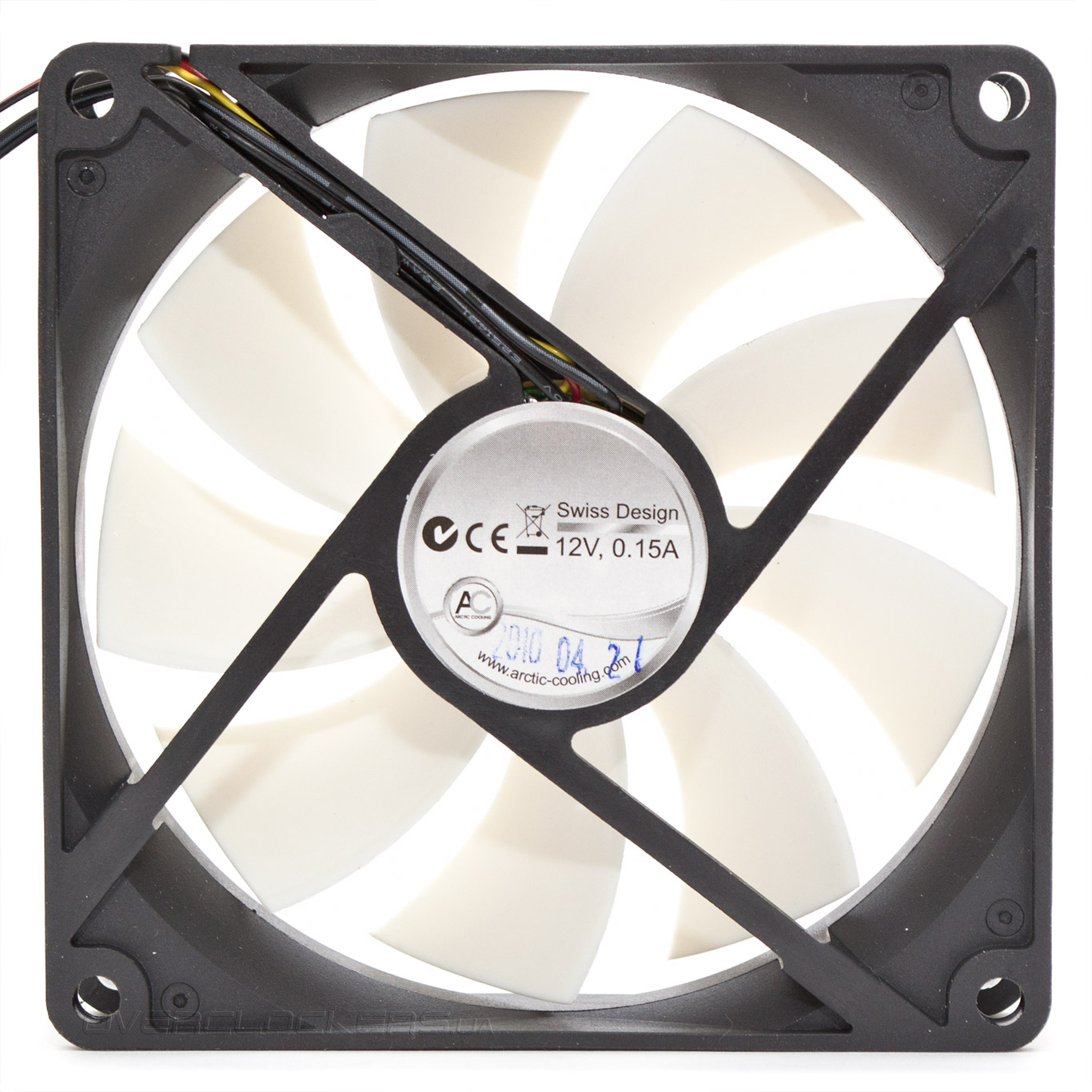

Подшипник гидродинамический. Длина черного трехконтактного шнура питания составляет 400 мм. Длина кабеля термодатчика тоже 400 мм. В комплект входят четыре шурупа-самореза и наклейка на корпус.

Arctic F9 TC

Коробка, аналогичная таковой у Arctic F8 TC, может похвастаться лаконичным внешним дизайном и предельно малым размером.

Arctic F9 TC Arctic F9 TC


be quiet! Silent Wings PWM 92mm

92-мм версия вентиляторов серии Silent Wings, с качественным гидродинамическим подшипником и ШИМ-управлением скоростью вращения. Имеет характерную скругленную рамку. На обычные по форме лопасти нанесены продольные канавки, призванные улучшать акустические характеристики пропеллера. При использовании регуляции напряжением, способен стартовать с 4 В и 500 об/мин, достигая максимальной скорости в 1800 об/мин. Данная модель звучит ненавязчиво даже на полной скорости, но общую радужную картину портит постоянное электронное потрескивание со стороны схемы ШИМ-регулятора.

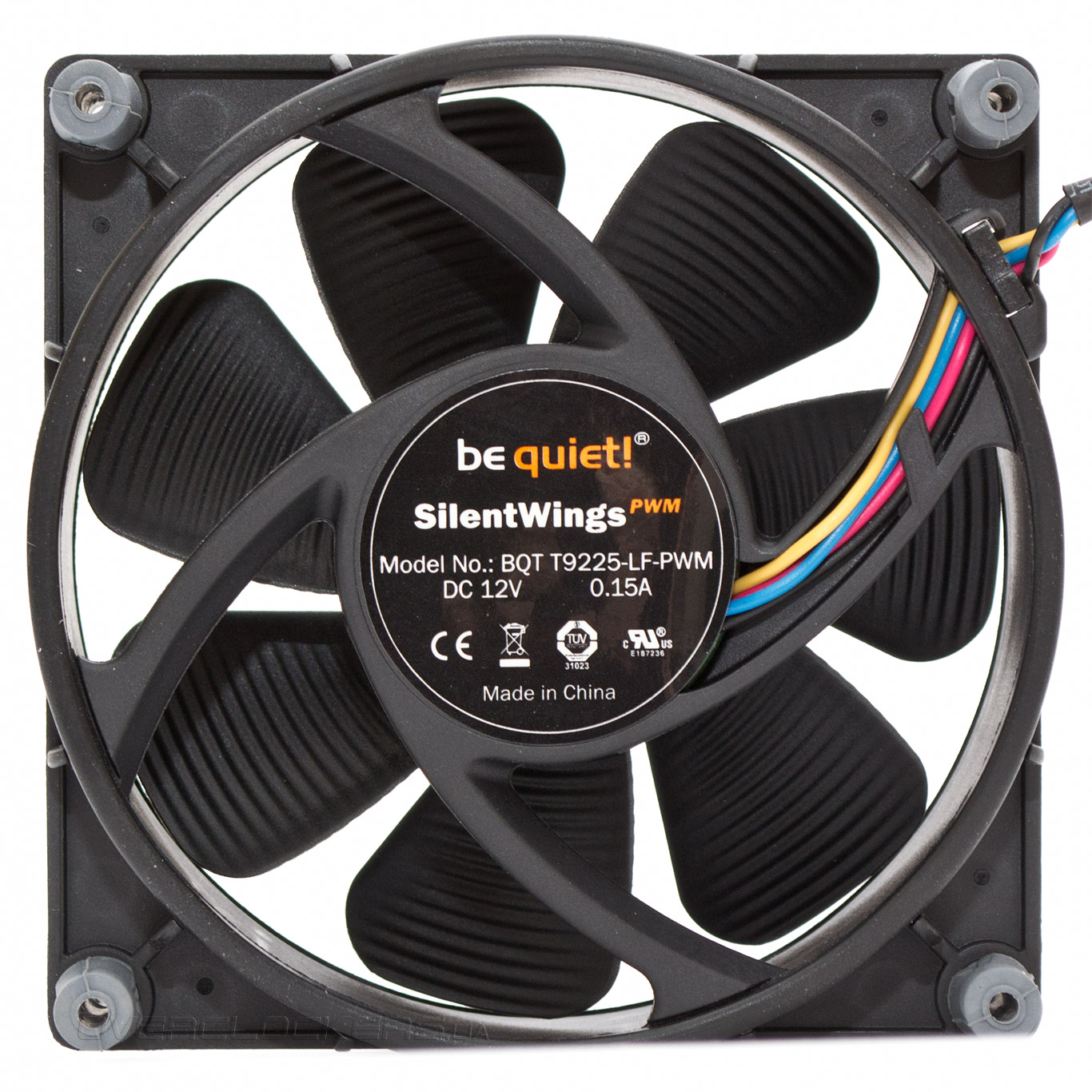

be quiet! Silent Wings PWM 92mm be quiet! Silent Wings PWM 92mm

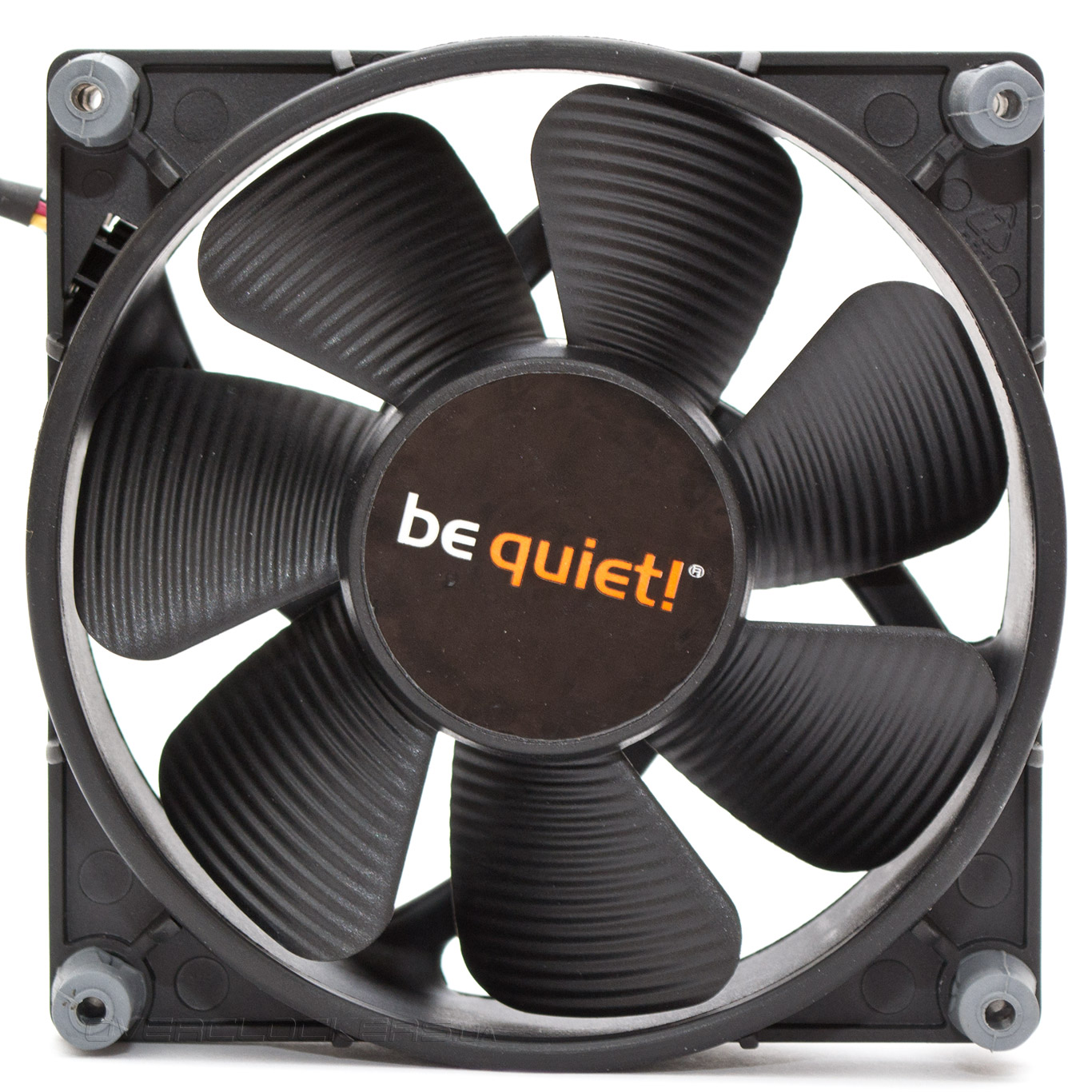

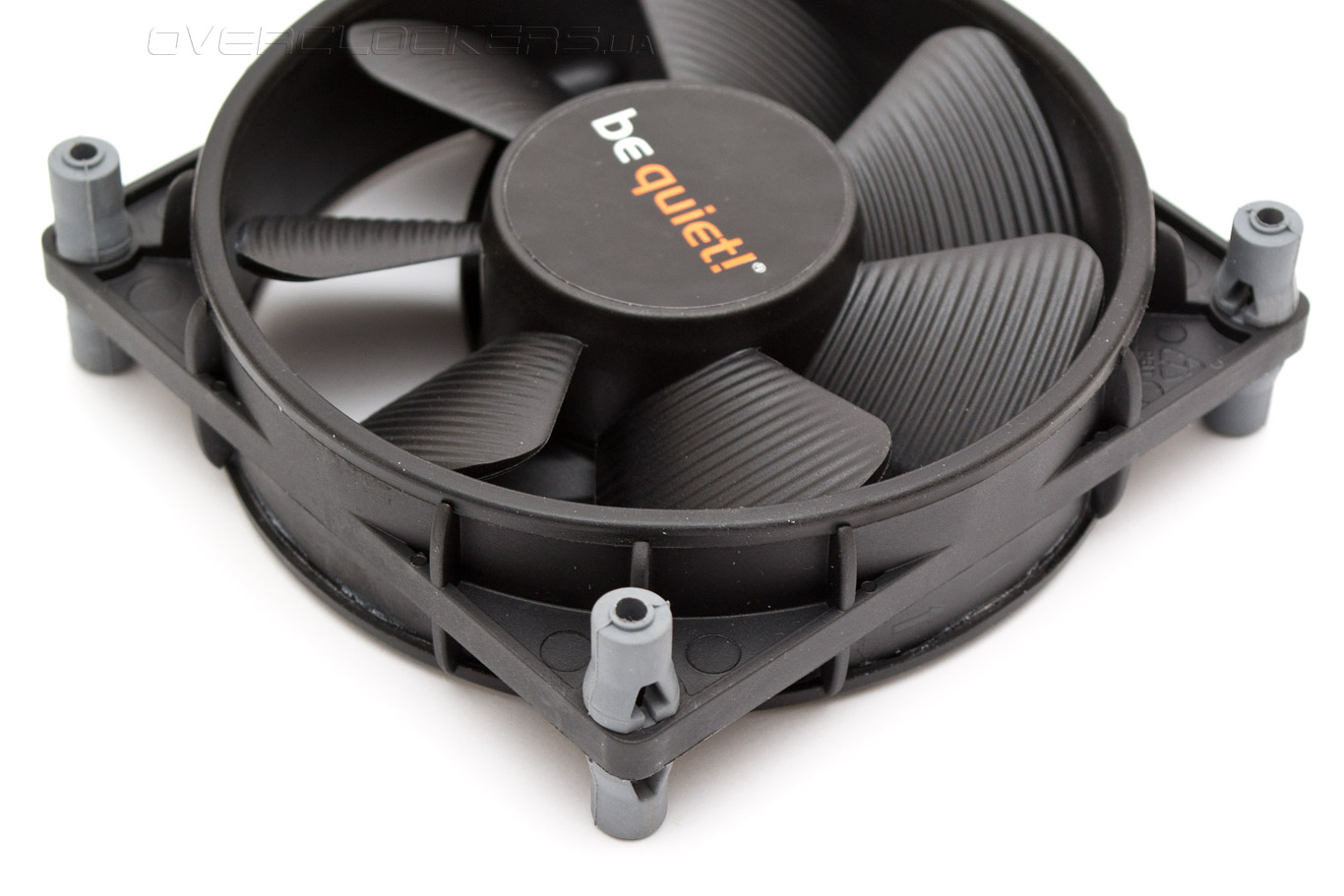

На рамке вентилятора закреплены резиновые виброизоляторы, а по круглому ободу с двух сторон проходят прорезиненные прокладки.

be quiet! Silent Wings PWM 92mm

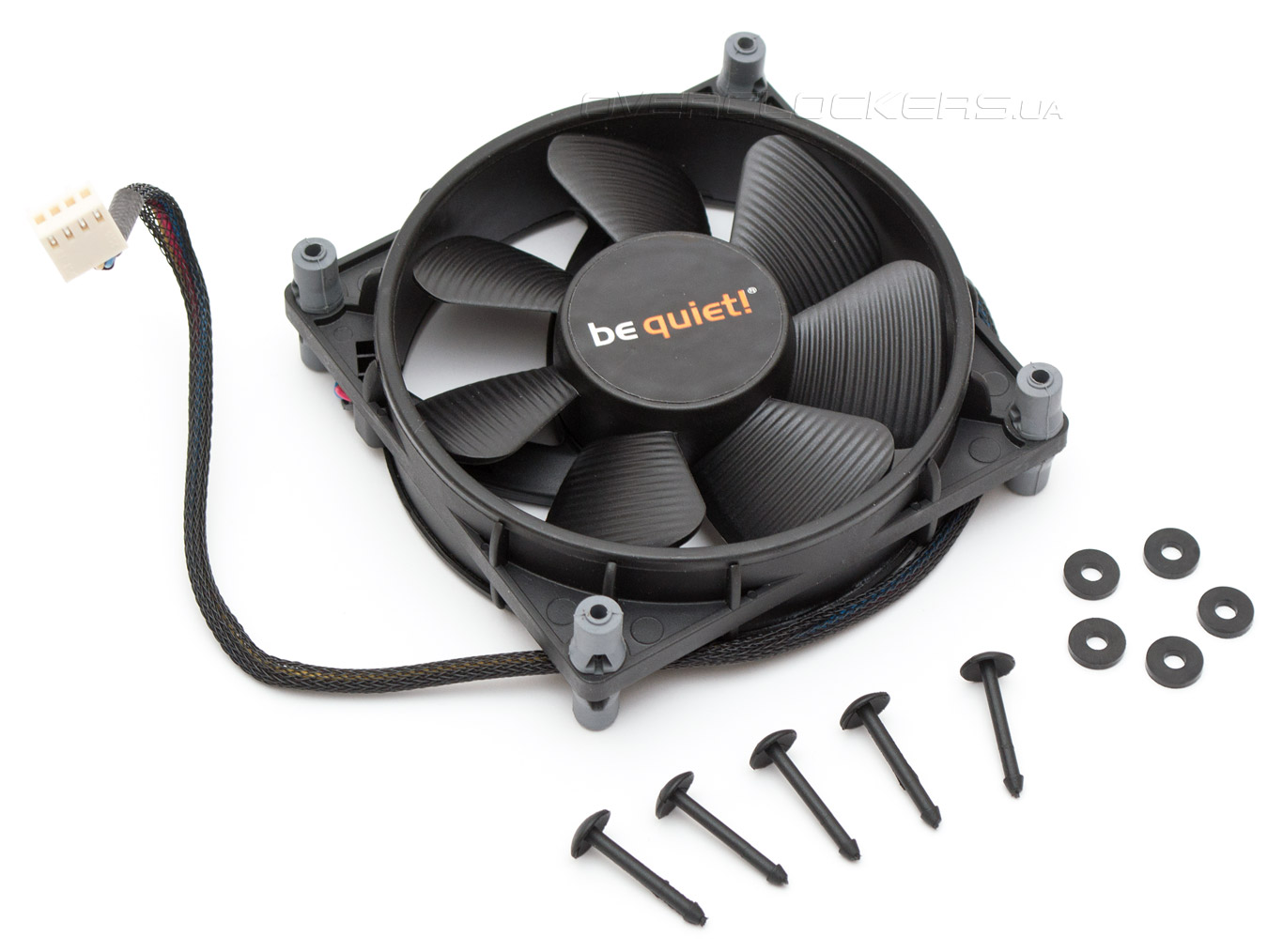

Шнур питания четырехконтактный, длиной 450 мм, в нейлоновой оплетке. В комплект поставки входят пять резиновых прокладок и пять пластиковых крепежных шпилек.

be quiet! Silent Wings PWM 92mm

Упаковка черного цвета имеет узкую продолговатую форму. На тыльной стороне приведены технические характеристики, на развороте описываются используемые технологии, а на фронтальной стороне внимание привлекают оранжевые полоски, по традиции фирмы be quiet! указывающие на ШИМ управление.

be quiet! Silent Wings PWM 92mm be quiet! Silent Wings PWM 92mm be quiet! Silent Wings PWM 92mm


Noctua NF-A9x14 PWM

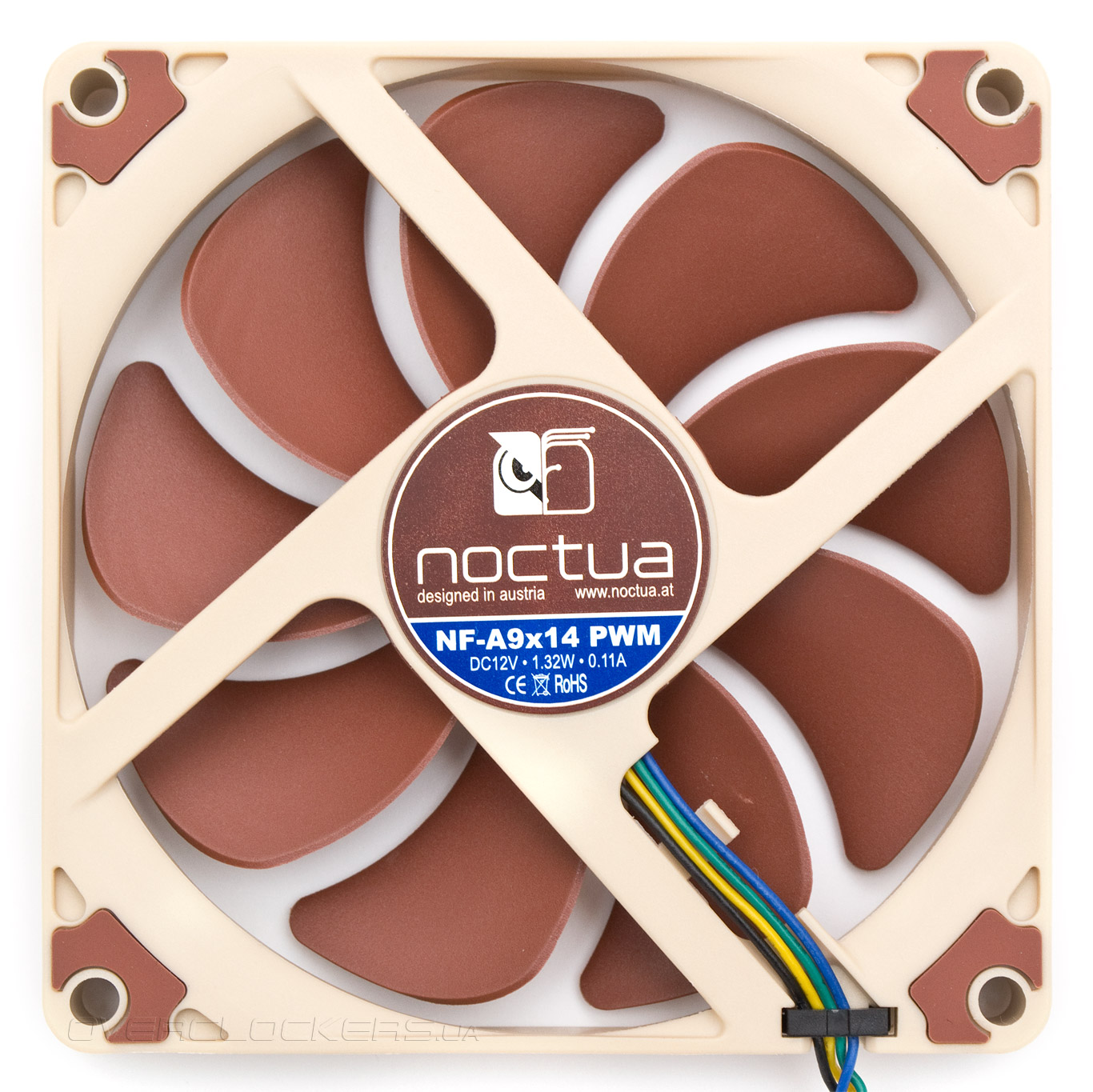

Особенностью данного австрийского вентилятора является нестандартный размер – 92х92х14 мм, что собственно и отражено в его названии. Мы уже встречались с ним ранее в обзоре низкопрофильных кулеров Noctua NH-L9i и NH-L9a. И в очередной раз удивляет стремление компании использовать одну и ту же маркировку для разных моделей. NF-A9x14 PWM, который прилагался в комплекте с упомянутыми радиаторами, развивает максимальную скорость 2500 об/мин, а сегодняшний экземпляр способен лишь на 2200 об/мин. Минимальная скорость при ШИМ-управлении составляет 500 об/мин. При регулировке оборотов путем изменения напряжения, крыльчатка стартует с 6 В и 1350 об/мин. Именно при этих оборотах вентилятор можно назвать бесшумным. По мере превышения данного порога и увеличения скорости до предельной, лопасти начинают издавать ощутимый гул.

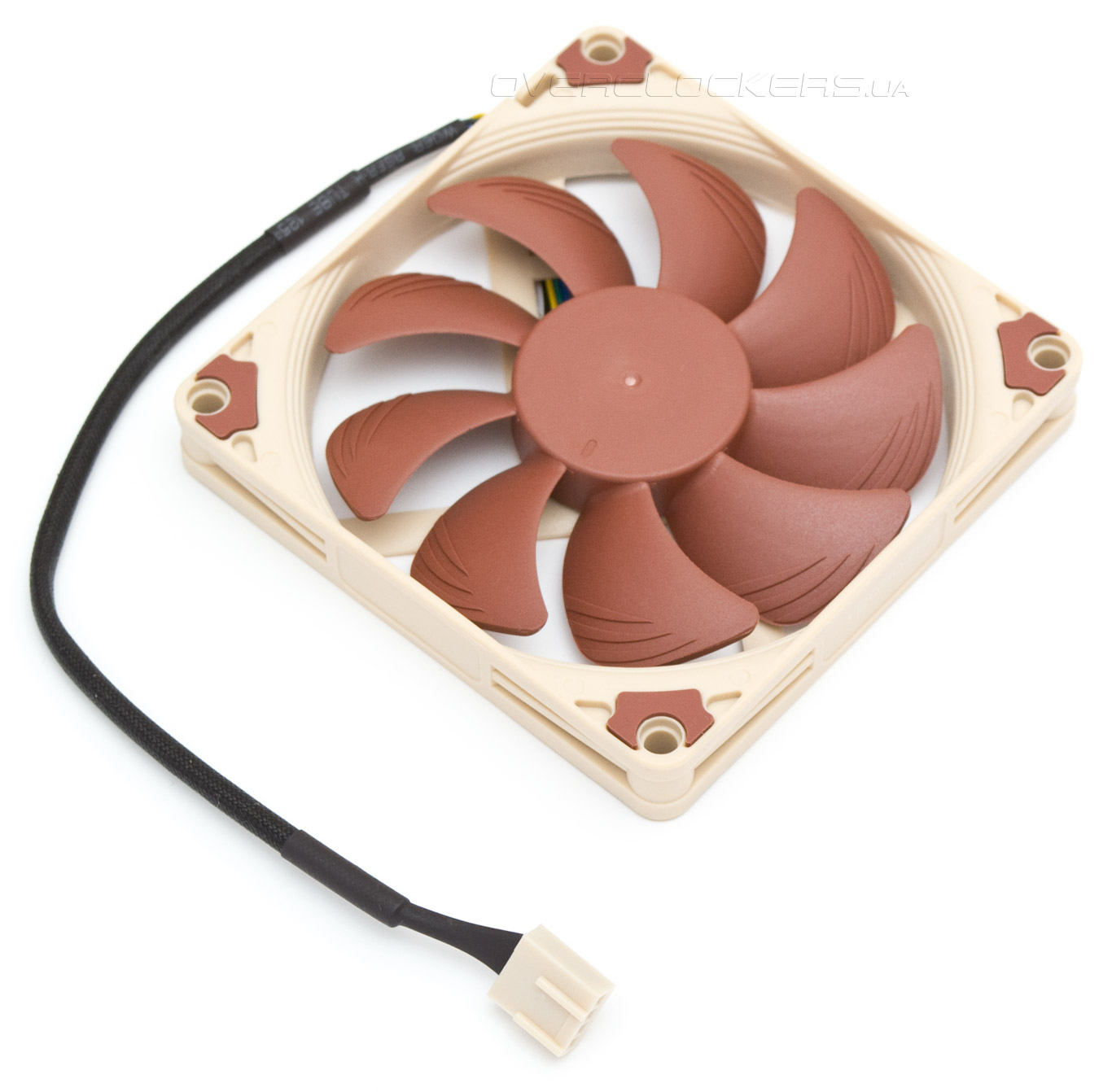

Noctua NF-A9x14 PWM Noctua NF-A9x14 PWM

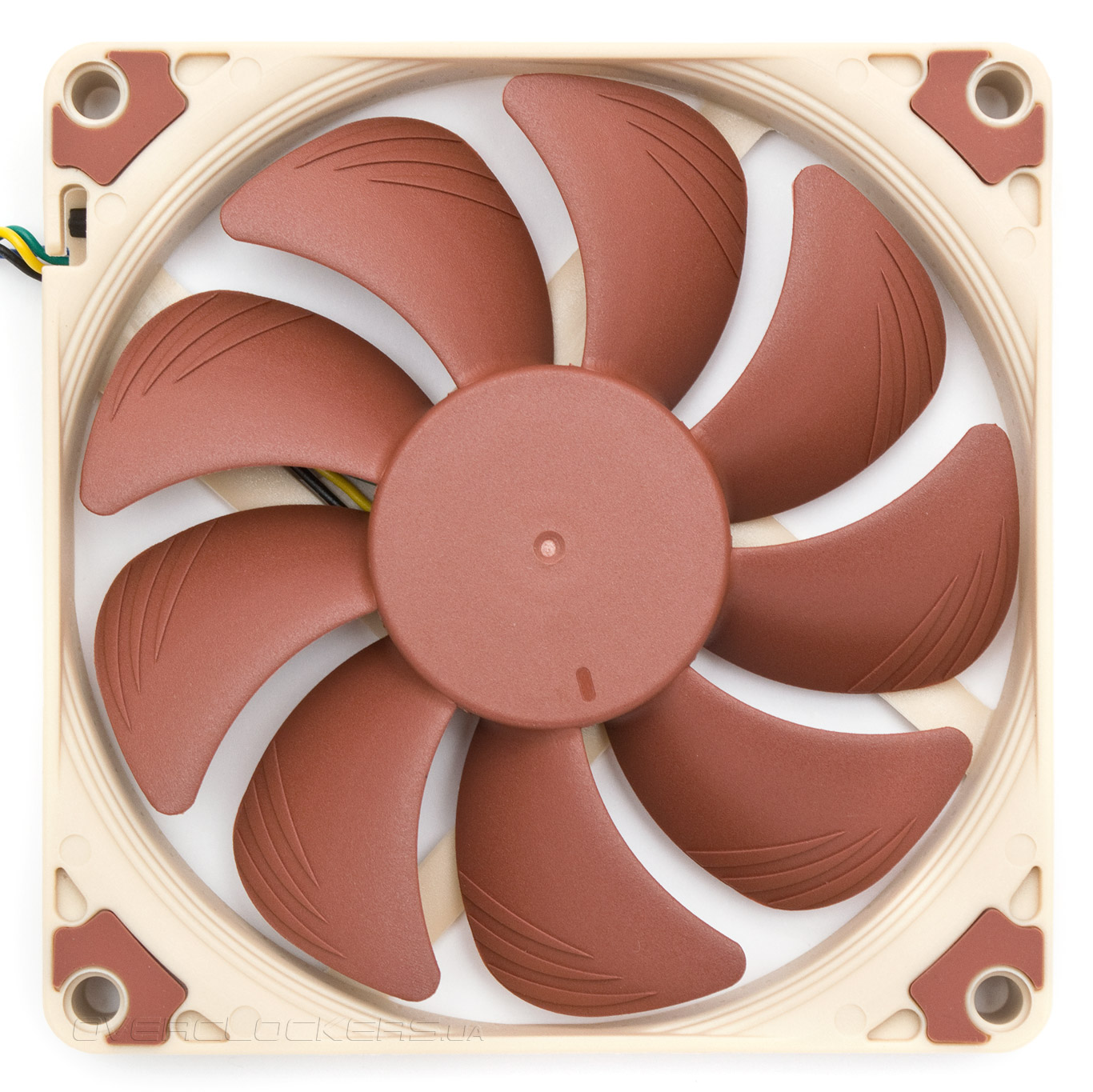

В качестве миниатюрного подшипника используется гидродинамический с магнитной стабилизацией, так называемый SSO2, представляющий собой фирменную разработку компании. К углам рамки приклеены мелкие виброизоляционные прокладки. Длина четырехконтактного шнура питания в резиновой оплетке — 200 мм.

Noctua NF-A9x14 PWM

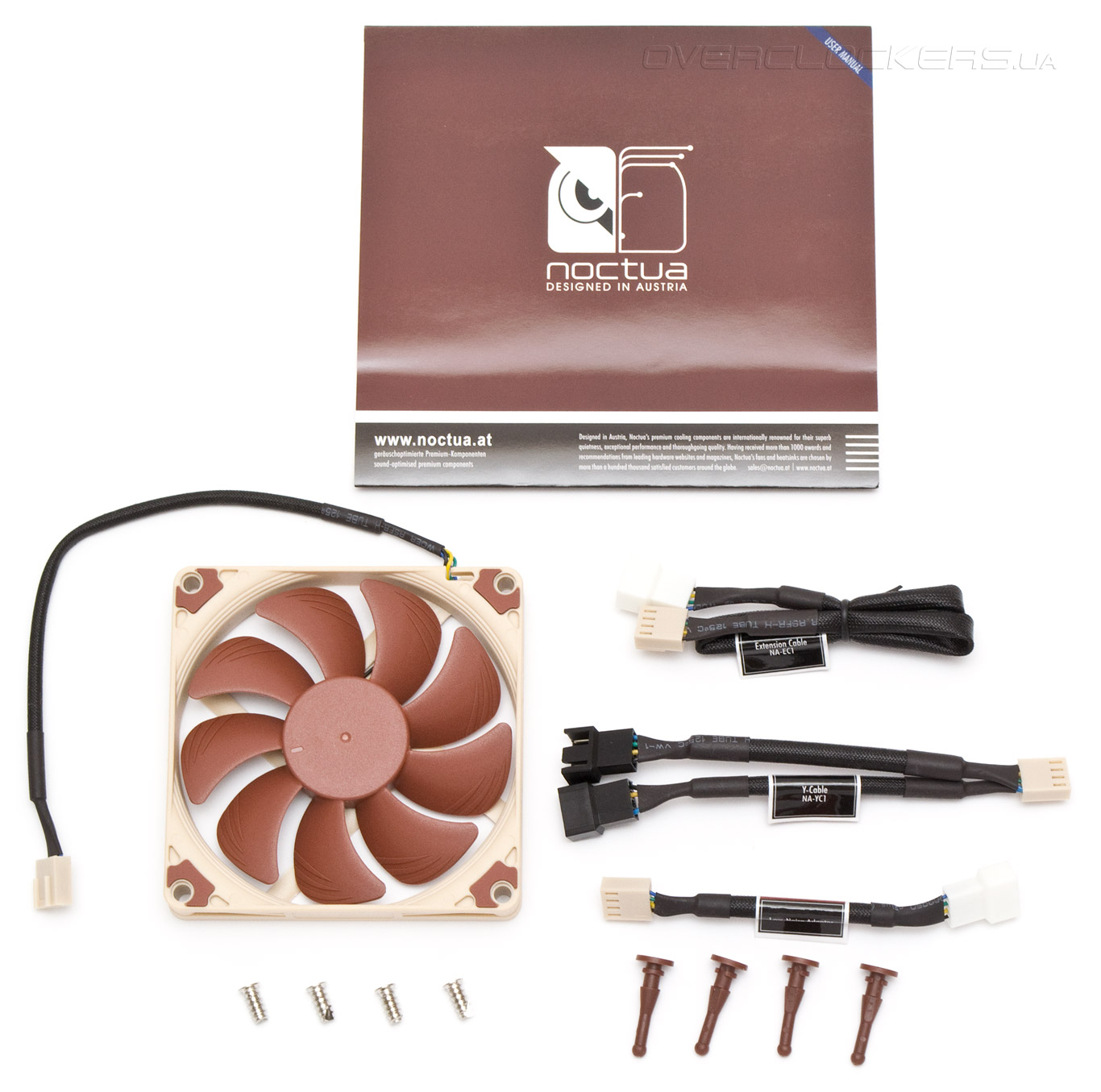

В комплект поставки входят:
  • четыре резиновые виброизолирующие шпильки;
  • четыре шурупа-самореза;
  • NA-RC7 — понижающий адаптер;
  • NA-YC1 — сплиттер на два четырехконтактных разъема;
  • NA-EC1 — четырехконтактный удлинитель, длиной 300 мм;
  • инструкция.
Комплектный переходник снижает напряжение до 8 В, а максимальная скорость опускается до 1700 об/мин.

Noctua NF-A9x14 PWM

Упаковка премиального вида с дополнительными разворотами спереди и сзади

Noctua NF-A9x14 PWM Noctua NF-A9x14 PWM

Примененные в вентиляторе технологии подробно описаны на двух разворотах коробки и официальном сайте.

Noctua NF-A9x14 PWM Noctua NF-A9x14 PWM

Revoltec Air Guard 80mm

Revoltec – бренд, слабо представленный на нашем рынке. Вентиляторы под этой маркой выпускает еще менее известная фирма Yonglinxing Technology. В общем — это обычный 80-мм пропеллер, для которого заявлено использование экзотического подшипника под названием Hysint. Из тех данных, что нам удалось раздобыть, следует, что под этим названием скрывается двухсоставная втулка скольжения, образующая нечто вроде камеры, предотвращающей вытекание масла. Благодаря этой технологии вентилятор должен работать тише и дольше. И правда, до 1500 об/мин данная модель остается относительно тихой, не считая жужжания электроники, различимого с дистанции меньше 30 см. Крыльчатка стартует с 3 В и 600 об/мин, максимальная скорость достигает 2000 об/мин.

Revoltec Air Guard 80mm Revoltec Air Guard 80mm

Трехконтактный шнур питания, длиной 500 мм, заключен в красивую нейлоновую оплетку. В комплекте есть только инструкция и четыре шурупа.

Revoltec Air Guard 80mm

Прозрачная пластиковая коробка на обратной стороне содержит информацию о технических характеристиках на английском и немецком языках.

Revoltec Air Guard 80mm Revoltec Air Guard 80mm


Revoltec Air Guard 92mm

92-мм версия вентилятора Revoltec основана на аналогичном подшипнике Hysint. Прибавив в размерах, модель слегка потеряла в акустике. Условно тихой крыльчатка остается лишь до 1200 об/мин, но треск и жужжание в районе статора теперь различимы во всем диапазоне скоростей. Стартуют лопасти при напряжении 3 В и 700 об/мин, максимальная скорость составляет 2000 об/мин.

Revoltec Air Guard 92mm Revoltec Air Guard 92mm

Длина трехконтактного кабеля питания в оплетке — 500 мм. В комплект поставки включены четыре шурупа.

Revoltec Air Guard 92mm

Прозрачная пластиковая упаковка аналогична по внешнему виду таковой у 80-мм модели.

Revoltec Air Guard 92mm Revoltec Air Guard 92mm


Zalman ZM-F1 FDB

Данная 80-мм модель относится к наиболее свежей линейке вентиляторов компании, основанной на гидродинамическом подшипнике. Благодаря ему относительная тишина без посторонних призвуков сохраняется до 1600 об/мин. Максимальная скорость составляет 2000 об/мин, а стартует прозрачная крыльчатка с 4 В и 600 об/мин. С увеличением количества оборотов вентилятор начинает ощутимо вибрировать.

Zalman ZM-F1 FDB Zalman ZM-F1 FDB

Длина трехконтактного кабеля питания — 400 мм. В комплекте находятся четыре силиконовых «гвоздя» и резистор, который снижает напряжение до 8 В, а скорость до 1300 об/мин. Диапазон понижения можно считать удачным с акустической точки зрения.

Zalman ZM-F1 FDB

Модель упакована в одноразовый пластиковый блистер. Наглядная инструкция по установке изображена на обратной стороне.

Zalman ZM-F1 FDB Zalman ZM-F1 FDB


Zalman ZM-F2 FDB

Данная версия пропеллера имеет типоразмер 92-мм и гидродинамический подшипник. Максимальная скорость составляет 2000 об/мин, крыльчатка начинает вращаться при 4 В и 700 об/мин. Аэродинамический шум проявляется при 1500 об/мин. Если приложить ухо вплотную к статору можно услышать характерный треск. Вибрации подшипника гораздо менее заметны, чем в младшей модели.

Zalman ZM-F2 FDB Zalman ZM-F2 FDB

Длина трехконтактного кабеля питания составляет 400 мм. В комплекте находятся четыре силиконовых «гвоздя» и резистор, который снижает напряжение до 7 В, а скорость до 1300 об/мин, делая вентилятор действительно тихим.

Zalman ZM-F2 FDB

Вентилятор поставляется в одноразовом пластиковом блистере. Инструкцию и характеристики можно прочесть на обороте.

Zalman ZM-F2 FDB Zalman ZM-F2 FDB


Zalman ZM-F1 Plus

Достаточно старая модель 80-мм вентилятора, которая находится на рынке уже довольно давно. Подшипник — обычная втулка скольжения. Крыльчатке для старта требуется 3 В и 700 об/мин. Комфортная для слуха скорость составляет 1400 об/мин, а максимальная — 2800 об/мин. Присутствует вибрация и заметный треск подшипника.

Zalman ZM-F1 Plus Zalman ZM-F1 Plus

В комплекте можно найти четыре резиновых «гвоздя» и резистор, снижающий скорость пропеллера до 1700 об/мин, а напряжение до 7 В. Шума при этом становится меньше, но диапазон понижения выбран неудачно. Длина трехконтактного шнура питания равна 400 мм.

Zalman ZM-F1 Plus

Коробка — одноразовый пластиковый блистер с инструкцией и короткими техническими данными, приведенными на тыльной стороне.

Zalman ZM-F1 Plus Zalman ZM-F1 Plus


Zalman ZM-F2 Plus

Заслуженный ветеран вентиляторного фронта типоразмера 92 мм. Подшипник — втулка скольжения, минимальная скорость вращения крыльчатки составляет 900 об/мин при 3 В. Предел акустического комфорта — 1300 об/мин. Максимальная скорость достигает 2800 об/мин и уровень шума при этом получается очень высоким. Как и в меньшей модели, здесь обнаруживается сильная вибрация и треск, исходящий из района статора.

Zalman ZM-F2 Plus Zalman ZM-F2 Plus

В комплекте поставляется четыре резиновых «гвоздя» и резистор, снижающий напряжение до 6 В и скорость пропеллера до 1600 об/мин. Шум от вентилятора при этом все еще различим, а переходник заметно нагревается. Длина трехконтактного шнура питания — 400 мм.

Zalman ZM-F2 Plus

Коробка представляет собой одноразовый пластиковый блистер с инструкцией по установке, изображенной на обратной стороне.

Zalman ZM-F2 Plus Zalman ZM-F2 Plus

Тестовый стенд

Основным параметром, характеризующим эффективность вентилятора, является соотношение уровня шума к создаваемому воздушному потоку. Эти показатели мы измеряли с помощью шумомера и анемометра. Также фиксировалось напряжение, сила тока и скорость вращения крыльчатки для каждого конкретного вентилятора. Статическое давление не измерялось, в связи с отсутствием необходимого оборудования. Обращаем внимание читателя, что полученные данные нельзя считать абсолютно точными, но они являются аккуратными друг относительно друга и демонстративными для сравнения вентиляторов между собой.

Для тестирования 80- и 92-мм вентиляторов использовался стенд, в который вошли:
  • спецприбор в составе вольтметра/амперметра/реобаса (диапазон подаваемого напряжения 1,5–12 В, диапазон измерения силы тока 0,001–0,999 А);
  • контроллер вентиляторов: Scythe Kaze Master Pro KM03-BK;
  • анемометр модели UNI-T UT362;
  • шумомер модели UNI-T UT352;
  • 500-мм труба, диаметром 95 мм;
  • блок питания модели SPP34-12.0/5.0-2000 (12/5 В, 10–24 Вт).
Шум измерялся с дистанции 10 мм спереди от подшипника вентилятора, находящегося в вертикальном положении и подвешенном на виброразвязке. Уровень фонового шума в тихом помещении без посторонних источников звука составил 34 дБ (А). Минимальная чувствительность шумомера — 30 дБ (А). Комфортным уровнем звукового давления можно считать 40 дБ (А), относительно того, как оно ощущается с дистанции 150 мм. Субъективно близким к бесшумному является порог 37дБ (А) на той же дистанции. Для замеров объема воздушного потока была использована труба с двумя отверстиями, имитирующая «идеальный корпус» — без плоскостей, создающих препятствия для движения воздуха. Входное отверстие соответствовало диаметру тестируемого вентилятора, а выходное — диаметру крыльчатки анемометра. В данном случае стендовый анемометр неспособен зафиксировать поток воздуха менее 13 м³/ч, поэтому приведены результаты, превышающие данный порог.

Скорость вращения и сила тока отмечались в зависимости от подаваемого напряжения, с шагом в 1 В, начиная со старта для каждого конкретного вентилятора. Поскольку обороты вентилятора и его потребление меняется из-за препятствий перед крыльчаткой или после нее, мы проводим замеры на свободно висящем, изолированном от вибраций вентиляторе и лишь потом измеряем анемометром расход воздуха в нашей аэродинамической трубе.


Технические характеристики вентиляторов

Вентиляторы 80 и 92 мм


Результаты

Полученные результаты замеров представлены в виде сводного графика, где по вертикали отмечен объем воздушного потока, а по горизонтали — уровень шума, создаваемые вентиляторами. Интерпретировать результаты довольно просто. Чем больше кривая отклоняется вверх и влево — тем вентилятор лучше по сочетанию шума/производительности. Чем ближе к правому краю и ниже проходит линия, тем меньше воздуха способен прокачать пропеллер при более высоком уровне шума.

Тестирование вентиляторов 80 и 92 мм

Итак, 80- и 92-мм модели вентиляторов продемонстрировали практически линейную зависимость шума и производительности от скорости вращения крыльчатки. Наиболее мощными и шумными оказались проверенные временем Zalman ZM-F1 Plus и Zalman ZM-F2 Plus. Причиной тому стали высокие максимальные обороты. Все остальные модели, обладающие предельной скоростью, близкой к 2000 об/мин показали почти одинаковые пиковые результаты, но при разном уровне шума. Явным лидером в среднем диапазоне оборотов стал Arctic F9 TC. Недалеко от него расположился и Zalman ZM-F2 FDB. Вполне достойно проявил себя плоский Noctua NF-A9x14, навязав соперничество стандартным 92-мм вентиляторам. Заглянем в сводную таблицу производительности без учета уровня шума.

Тестирование вентиляторов 80 и 92 мм

В низком диапазоне оборотов нас ждал сюрприз. Первые места по производительности при уровне шума 37 дБ (А) снова поделили между собой Zalman ZM-F1 Plus и Zalman ZM-F2 Plus, задвинув модели с более качественным подшипником на второй план. Другими словами, при низких оборотах тип подшипника не особо важен, при условии, что слушатель находится достаточно далеко от источника шума. Однако вблизи, важным станет уже не уровень звукового давления, а характер акустических шумов и паразитных призвуков вентилятора, которые наш шумомер, к сожалению, не фиксирует.

Тестирование вентиляторов 80 и 92 мм


Итоги

Как мы уже отмечали выше, разницу между вентиляторами типоразмеров 80- и 92-мм сложно заметить на глаз, без использования специальных приборов. При низких оборотах уровень шума и производительности почти одинаков, в среднем диапазоне на акустику незначительно влияет качество подшипника, а в верхнем диапазоне скоростей прогнозируемо побеждает модель с максимальным числом оборотов. Основные отличия, которые могут определить выбор покупателя, кроются в цене, комплектации и уникальных характеристиках той или иной модели. Подведем итог тестирования, сделав короткие заключения по каждой модели в отдельности, с описанием преимуществ, недостатков и возможной сферы применения.

Arctic F8 TC и F9 TC. В отличие от протестированной ранее 120-мм модели, эти экземпляры показали хорошие результаты, даже не смотря на ШИМ-управление скоростью вращения крыльчатки и потрескивание подшипника. Arctic F9 TC стал лучшим 92-мм пропеллером при скорости 1800 об/мин и уровне шума 47 дБ (А). Уникальной особенностью данных моделей является регулирующий скорость выносной термодатчик. Это может пригодиться обладателям мини-корпусов, в которых негде установить контроллер оборотов. Кроме того, F8 и F9 имеют изначально низкую скорость и уровень шума, возрастающие лишь с ростом температуры.

be quiet! Silent Wings PWM 92mm. Довольно приятный в акустическом отношении вентилятор, в котором ШИМ-управление только портит общую картину. Обладает не очень высокой производительностью, подойдет для использования на процессорных радиаторах. Для установки в корпус к счастью существует обычная версия данного пропеллера, без ШИМ-контроллера.

Noctua NF-A9x14 PWM. Очень интересная новинка. Имеет хороший подшипник, отличный комплект поставки и хорошую производительность при невысоком уровне шума, в пересчете на уменьшенный размер. Лопасти склонны создавать аэродинамические призвуки, но это плата за миниатюризацию. Наиболее подходящая сфера использования — радиаторы систем охлаждения процессоров и замена стоковых вентиляторов на видеоадаптерах. Огорчает лишь высокая стоимость данной модели.

Revoltec Air Guard 80mm и Air Guard 92mm. Малоизученные, но, тем не менее, вполне приличные модели вентиляторов. Производительность и шумовые характеристики стандартные. Удивляют низкой розничной стоимостью в сочетании с нормальным качеством. Лучший выбор для установки в офисные и домашние системы при сильно ограниченном бюджете.

Zalman ZM-F1 FDB и ZM-F2 FDB. Данные вентиляторы не слишком хороши на низких оборотах, и не особо производительны на высоких. В полной мере они раскрываются при использовании понижающего резистора, благодаря которому пользователь гарантированно получит тихий вентилятор, независимо от ориентации крыльчатки. А соответствует ли ресурс наработки на отказ заявленному значению — способно показать только время. Комплектные резиновые виброизоляторы прозрачно намекают на корпусное назначение этих вертушек.

Zalman ZM-F1 Plus и ZM-F2 Plus. Устаревающие морально, но все еще самые производительные вентиляторы. За высокую мощность расплачиваются не менее высоким уровнем шума, чему способствует подшипник в виде обычной втулки скольжения, требующий периодической смазки. Комплектный резистор слабо помогает в снижении акустического дискомфорта, а вот резиновые изоляторы вибрации определенно не лишние. Являются наиболее очевидным выбором для охлаждения систем офисного и промышленного назначения.
