Упаковка и комплектация
Кулер поставляется в небольшом прозрачном блистере. Стиль оформления вполне привычен для данного производителя. На лицевой стороне упаковки кроме названия самого продукта отмечен некий легкоснимаемый G-1. Это термоклей, поставляемый в комплекте. О нём мы расскажем чуть позже.
На тыльной стороне упаковки приведены краткие спецификации на нескольких языках и три теста, свидетельствующих о преимуществе Accelero Mono Plus над референсным охлаждением видеокарты GeForce GTX 560 Ti. Один из ярлыков говорит о наличии 6-летней гарантии, чего более чем достаточно даже на случай износа вентилятора. Вот только большинство магазинов в нашей стране «урезают» гарантию до года или трёх.
Комплект поставки нельзя назвать скромным. Мы нашли в коробке следующие аксессуары:
- 26 радиаторов для памяти и элементов питания различной формы и размера;
- руководство по установке;
- набор для крепления кулера;
- заглушка для слота расширения корпуса (так как кулер трёхслотовый);
- переходник питания molex->2x4pin;
- двухкомпонентный термоклей;
- пластиковая лопатка для смешивания клея.
На некоторых видеокартах установлено 12 чипов видеопамяти, поэтому для нас остаётся секретом, почему квадратных радиаторов именно 11 штук. В остальном комплектации будет достаточно для большинства существующих видеоадаптеров.
Теперь поговорим о термоклее G-1. Нам уже приходилось тестировать этот клей из комплекта поставки Accelero Twin Turbo II. Впечатление осталось неоднозначное. С одной стороны при правильном использовании данный состав показывает хорошую эффективность, а с другой у него есть и минусы. Во-первых, смешивать содержимое двух кулёчков нужно именно в таком соотношении, как задумано производителем. Если «на глаз» выдавить равное количество двух составляющих и смешать, то нужной консистенции добиться весьма сложно. Почему это плохо — да потому что слишком жидкий раствор не застынет вообще, и не будет держать радиаторы, а если переборщить с затвердителем, то появляется шанс повредить микросхемы при снятии радиаторов или вовсе их оторвать. Только при правильном соотношении получается «резиновая» смесь нужной консистенции, которая и держит радиаторы, и хорошо проводит тепло, и легко удаляется при необходимости. Возможно, нашим читателям этот термоклей и понравится, но нам больше были по душе привычные радиаторы на липучках.
Спецификации
| Продукт | Arctic Cooling Accelero Mono Plus |
| Размеры кулера (ДхШхВ), мм | 136 x 138 x 51 |
| Масса кулера, г | 348 |
| Число вентиляторов | 1 |
| Размеры вентилятора, мм | 120 x 120 x 12 |
| Обороты в минуту (заявленные данные) | 400—1500 |
| Максимальные обороты в минуту, по факту | 1480 |
| Воздушный поток, СFM | н/д |
| Уровень шума, Sone | 0,4 |
| Дополнительные радиаторы | 26 шт. |
| Примерная стоимость, $ | 55 |
Конструктивные особенности
Кулер Arctic Cooling Accelero Mono Plus имеет довольно необычную конструкцию. Главной отличительной особенностью является использование одного 120-миллиметрового вентилятора и пяти тепловых трубок c довольно плотным расположением. Такая конструкция должна обеспечить одновременно высокую производительность и совместимость с более широким кругом видеокарт, чем его собрат Twin Turbo II и другие крупногабаритные решения.
Размеры кулера составляют 136 х 138 х 51 мм, а масса равна 348 граммам. По данным производителя такая конструкция способна эффективно отводить 200 Вт тепловой энергии. Основание и тепловые трубки изготовлены из меди. Пластины радиатора — алюминиевые.
Система крепления обеспечивает совместимость с большинством актуальных видеоадаптеров, включая топовые модели Radeon HD 7970, GeForce GTX 680. Примечательна совместимость с референсными видеокартами серий GeForce GTX 460/560. Именно последние имеют нестандартное прямоугольное расположение крепёжных отверстий, и не каждый кулер может похвастаться совместимостью с ними.
Крепёжная рамка может быть установлена в трёх положениях. Для этого нужно просто открутить два винта и переместить её в желаемое положение. Такой подход ещё больше расширяет совместимость с видеокартами и повышает удобство эксплуатации.

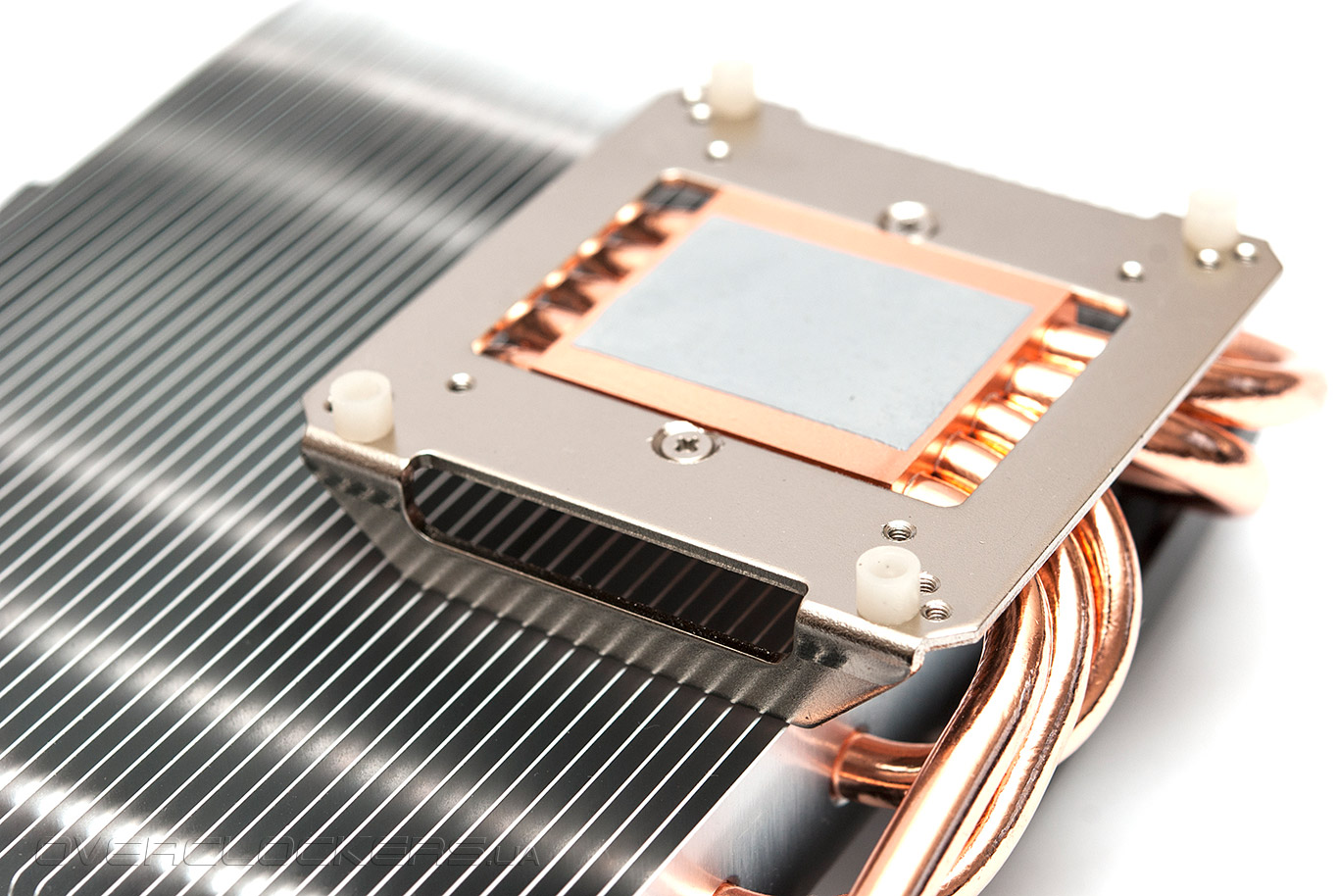

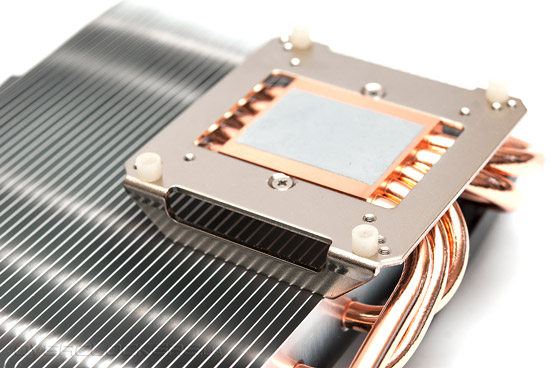

На подошву кулера нанесён тонкий слой термоинтерфейса. Однако в этом есть два минуса. Первый — термопаста нанесена не на всю площадь подошвы, что ухудшает тепловой контакт с большими крышками чипов GeForce GTX 580, GTX 560 Ti и подобными. Второй — очевидный, наличие тюбика термопасты в комплекте всегда является приятным бонусом, особенно учитывая дороговизну продукта.
Качество обработки основания достаточно высокое. Оно не отполировано до зеркального блеска, но зато ровное и не имеет заметных желобков от прохождения фрезы. Стыки тепловых трубок с основанием очень качественно пропаяны. Никаких «соплей» из припоя и пустот мы не нашли.
Вентилятор надёжно держится на пластиковых защёлках, и снять его оказалось довольно проблематично. Крыльчатка насчитывает 11 лопастей. Заявленный уровень шума составляет не более 0,4 сона — это единица измерения, традиционно используемая компанией Arctic.
В конструкции вентилятора используется гидродинамический подшипник, а скорость вращения крыльчатки составляет от 400 до 1500 об/мин. Максимальный ток при напряжении 12 В не превышает 0,21 А.
Под наклейкой на сердцевине вентилятора находится открытая контактная площадка. Это плюс, так как в случае необходимости можно перепаять и заменить провод. Разумеется, в таком случае гарантия на кулер снимается, но данная информация может быть полезной для ознакомления некоторым компьютерным энтузиастам.
Предусмотрено подключение к трёхконтактным и четырёхконтактным разъёмам на видеокартах. При подключении четырёх контактов появляется возможность ШИМ-регулировки оборотов вентилятора. Также можно запитать вентилятор от блока, воспользовавшись комплектным переходником.
Перейдём к рассмотрению радиатора. Конструкция его довольно проста — на пять медных тепловых трубок диаметром 6 мм каждая нанизаны 43 алюминиевые пластины толщиной по 0,4 мм. Межрёберное расстояние около 3 мм способствует хорошей продуваемости радиатора даже при очень низких оборотах вентилятора.
Вполне возможно использование радиатора в пассивном режиме с не слишком горячими видеокартами уровня Radeon HD6670 и ниже, однако данная возможность производителем не отмечена.
Без вентилятора кулер становится двуслотовым.
Пластины радиатора нанизаны на тепловые трубки без использования пайки.
Однако держатся достаточно надёжно. Установка кулера и методика тестирования

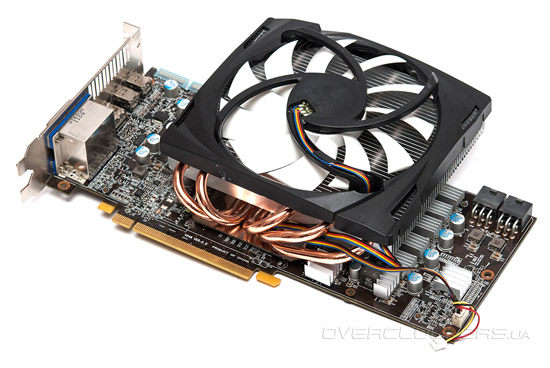

Сначала мы установили Accelero Mono Plus на видеокарту MSI N560GTX-Ti Hawk. В комплекте поставляется два набора пластиковых шайб. Один из них с тонкими для видеокарт с открытыми чипами, второй из более толстых шайб предназначен для видеокарт с теплораспределительными крышками на GPU, таких как GeForce GTX 560 Ti. Использование кулера без использования шайб крайне не рекомендуется, так как в процессе установки может возникнуть перекос системы охлаждения, который приведет не только к ухудшению ее эффективности, но и может вызвать повреждение графического процессора.
Мы сравнили эффективность кулера со штатным термоинтерфейсом и с нанесённым на всю площадь подошвы Zalman ZM-STG2.

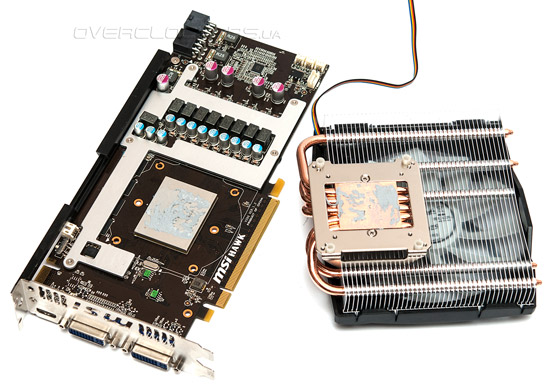

Результат оказался ожидаемым — правильно нанесённая термопаста Zalman ZM-STG2 позволила снизить температуру графического чипа на 2 градуса. Кулер, снятый с видеокарты, после первого использования со штатной пастой выглядит следующим образом:
Поскольку систем охлаждения, совместимых с GeForce GTX 560 Ti в нашей тестовой лаборатории не нашлось, основное тестирование мы проводили на видеокарте MSI R6950 Twin Frozr III Power Edition/OC. А в качестве оппонентов для нашей новинки были выбраны следующие модели:
- Zalman VF-3000;
- Zalman VF-1050;
- MSI Twin Frozr III;
- HiS IceQ X.
Тестовый стенд
Конфигурация тестового стенда была следующая:
- процессор: Core i7-920 (2,66 ГГц);
- кулер: Zalman CNPX10X Performa;
- материнская плата: ASUS Rampage III Gene (Intel X58 Express);
- видеокарта: MSI R6950 Twin Frozr III Power Edition/OC (@900/5200 МГц);
- память: Crucial BallistiX BL25664FN2139-Z16F64 (3x2 Гбайт, DDR3-2133@2133, 9-10-9-24-1T)
- жесткий диск: Western Digital WD5000EARS (500 ГБ);
- блок питания: Hiper Type M 530W (530 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйверы видеокарты: AMD Catalyst 12.4.
Тесты проводились при минимально возможных оборотах, на скоростях 25% и 65% от максимальной. Все СО подключались к четырёхконтактному разъёму видеокарты напрямую или через импровизированные переходники. Сравнение не проводилось на каких-то фиксированных оборотах, так как рассматриваемые кулеры имеют совершенно разные размеры и скоростные показатели вентиляторов.
Тесты всех кулеров проводились с использованием теплораспределительной пластины видеокарты MSI R6950 Twin Frozr III Power Edition/OC. Затем для кулера Accelero Mono Plus были проведены тесты с использованием его комплектных радиаторов.
Средств мониторинга температуры VRM-элементов у видеокарты не предусмотрено. Поэтому температура системы питания замерялась с помощью термопар реобаса Lamptron Touch.
Все тесты проводились при разгоне графического акселератора до частот 900/5200 МГц. Рабочее напряжение GPU повышалось с номинальных 1,11 В до 1,15 В.
В течение 15 минут видеокарта нагружалась «тестом стабильности» из FurMark 1.9.2 в разрешении 1680х1050 с включенным восьмикратным сглаживанием и режимом экстремального нагрева. Для снижения погрешности тесты повторялись по два раза.
Результаты тестирования
Для начала взглянем на результаты стресс-тестирования всех пяти кулеров. На диаграмме результаты разделены на группы по скоростям.
Честно говоря, мы ожидали немного большего от Accelero Mono Plus. Производителем данный кулер позиционируется, как охлаждение для энтузиастов, но при этом проигрывает даже штатному охлаждению видеокарты MSI R6950 Twin Frozr III Power Edition/OC. Но у новинки есть одно неоспоримое преимущество — среди протестированных кулеров Accelero Mono Plus самый тихий. Даже на самых высоких оборотах он не создаёт столько шума, сколько остальные участники тестирования создают уже на 65% оборотов. Стоит отметить, что все кулеры, даже самый маленький Zalman VF1050, справились с поставленной задачей. Теперь посмотрим, что даёт установка комплектных радиаторов на память и VRM. Тест проводился с кулером Accelero Mono Plus при 65% оборотов.

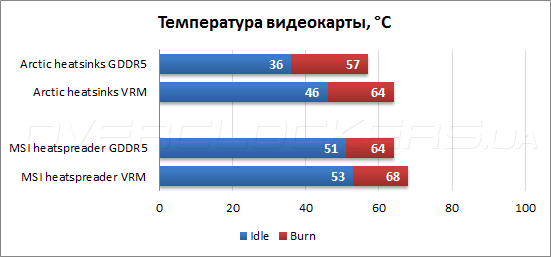

Как видим по диаграмме, использование радиаторов позволило снизить температуры системы питания и видеопамяти. Особенно заметным эффект оказался для памяти. Это и не удивительно, ведь при использовании раздельных радиаторов система питания не нагревает память, как это происходит с одним большим теплораспределителем.
Выводы
Компания Arctic представила новый и довольно интересный продукт. В целом впечатление от него осталось положительным. Использование 120-миллиметрового вентилятора позволило не только снизить шум, но и расширить совместимость кулера с видеокартами небольшого размера. Эффективность продукта находится на очень высоком уровне и позволяет остудить пыл любого современного видеоадаптера. Комплект поставки включает всё необходимое.
Но есть и недостаток — всё же Accelero Mono Plus проигрывает по эффективности кулерам своего ценового диапазона и поэтому, на наш взгляд, должен стоить немного дешевле.
