Новый бестселлер? Обзор корпуса Zalman Z5

Компания Zalman давно известна на рынке как производитель оригинальных систем охлаждения и, с недавних пор, корпусов тоже. В ее активе есть как интересные продукты, так и не очень. Причем, последним иногда присваивается более высокий порядковый номер в названии модели, чем у хорошо зарекомендовавших решений. Примером этого являются кулеры CNPS11X, которые оказались менее удачными, чем CNPS10X. Теперь производитель решил внести сумятицу с индексами и в модельный ряд доступных корпусов. К известным ранее Z7, Z9 и Z11 был добавлен «младший» представитель, который, фактически, является эволюционным развитием упомянутого чуть выше Zalman Z9.

Следует отметить, что на отечественный рынок будет поставляться модель Zalman Z5 Plus, которая отличается от модели, рассмотренной сегодня наличием большего числа интерфейсных разъемов, бокового акрилового окна и интегрированного реобаса.

Модель Zalman Z5 (Plus)
Тип корпуса Middle-Tower
Размеры, мм 460 (В) x 205 (Ш) x 490 (Г)
Материал Сталь, 0,5/0,7 мм
Вес, кг 6,5
Цвет Черный
Форм-фактор ATX / Micro ATX / Mini-ITX
Устройства 5,25" 3
Устройства 3,5" внешние 1
Устройства 3,5" внутренние 3
Поддерживаемое количество карт расширения 7
Вентиляторы 2х 120 мм фронтальный (1х установлен)
1х 120 мм тыловой (установлен)
1х 120 мм нижний
2х 120 верхний
Интерфейсные разъемы 2x USB 2.0, 2x USB 3.0 (для версии Z5 Plus), микрофонный вход и выход на наушники
Прочее Реобас (для версии Z5 Plus)


Упаковка, комплект поставки

Корпус поставляется в относительно небольшой картонной коробке.

Zalman Z5

Внутри упаковки корпус закреплен посредством пенопластовых блоков.

Zalman Z5

В комплект поставки, помимо набора крепежных винтов, входят салазки для установки жестких дисков, заглушка передней панели, несколько пластиковых стяжек, импровизированный ключ для фиксации стоек материнской платы и удлинитель кабеля дополнительного питания процессора.

Zalman Z5

Комплект поставки сложно назвать богатым, но все необходимое для сборки компьютера в нем есть.


Внешнее устройство

Zalman Z5 выглядит вполне в духе соседей по линейке — те же рубленные линии и угловатые формы. Впрочем, по сравнению с Z9, а тем более Z11, дизайн несколько упростился и стал более универсальным. Пожалуй в типичной обстановке жилой комнаты корпус запросто может затеряться в визуальном плане.

Zalman Z5

К нам на обзор попал тестовый семпл самой простой конфигурации. Его основными отличиями от моделей, что будут поставляться в отечественные магазины, является боковая стенка, лишенная акрилового окна и отсутствие разъемов USB 3.0

Zalman Z5

Габариты корпуса составляют 205(Ш) x 460(В) x 490(Г) миллиметров, вес — 6,5 килограмм. Толщина металла в шасси колеблется, согласно нашим измерениям, от 0,7 мм на боковых стенках до 0,5 мм на задней панели. При этом особых проблем с жесткостью корпуса не наблюдается.

Zalman Z5

В некотором смысле, Zalman Z5 является результатом «работы над ошибками», проведенной над моделью Z9. К примеру, перфорация на боковой панели, доставляющая пользователям условно старшей модели неудобства, была упразднена.

Zalman Z5

Взамен удаленной перфорации, инженеры снабдили боковые панели штампованными выступами, которые, помимо внесения дополнительной жесткости конструкции, чуточку расширяют внутреннее пространство корпуса. Это позволит уместить большее количество проводов за поддоном материнской платы, либо установить более габаритный процессорный кулер.

Zalman Z5

Передняя панель цельная и выполнена практичного матового пластика, «изрезанного» наклонными полосами вентиляционной решетки. Кроме того, заглушки разъемов для 5,25-дюймовых устройств выполнены из перфорированной металлической решетки, дающей основания полагать, что температурный режим установленных комплектующих будет близок к оптимальному.

Zalman Z5 Zalman Z5

Вообще говоря, корпус изобилует вентиляционными отверстиями, однако большинство из них умело скрыто за пластиковыми панелями, благодаря чему корпус абсолютно не выглядит, как принято выражаться, «друшлаком».

Zalman Z5

Конструкция задней панели, в целом, типична для современных корпусов среднего ценового диапазона. Посадочное место блока питания размещено в нижней части, 120-миллиметрового вытяжного вентилятора — в верхней.

Zalman Z5

Верхняя часть корпуса полностью скрыта под пластиковой панелью. Дизайн этого элемента конструкции, в целом, повторяет таковой для передней панели.

Zalman Z5

Интерфейсная панель размещена ближе к переднему краю в верхней части корпуса. Помимо традиционных кнопок включения/перезагрузки и интерфейсных разъемов, конструкторы разместили привычную для последних разработок углубление для смартфона либо внешнего накопителя. Вот только средний по современным меркам телефон длиной 120 мм в нее полностью так и не поместился.

Zalman Z5

На нижней панели, помимо вентиляционной решетки блока питания, размещено посадочное место под 120-мм вентилятор. Оба эти воздуховода прикрыты съемным пылевым фильтром. Кроме того, нельзя не отметить просто выдающиеся, как для корпусов данной ценовой категории, ножки, по своим качественным характеристикам напоминающим таковые корпусов Z9 и Z11. Судя по всему они сделаны не из пластика, а из твердой резины, благодаря чему поглощается значительно больше вибраций.

Zalman Z5

Внешне, Zalman Z5 обладает довольно строгим, но в то же время не скучным внешним видом. Качество материалов и сборки также не подвели. Что представляет собой внутреннее пространство корпуса, рассмотрим далее.

Внутреннее устройство

Внутренняя конфигурация устройства довольно сильно отличается от таковой у старших соседей по линейке, причем явно не в худшую сторону.

Zalman Z5

Поддон материнской платы теперь занимает все пространство от верхней до нижней панели, за счет чего конструкция стала ощущаться надежнее. А вот стойка для накопителей была удалена, теперь жесткие диски и внешние 5,25” устройства размещаются в двух отдельных корзинах.

Zalman Z5

Довольно удачная система кабель-менеджмента осталась практически без изменений. Провода по-прежнему можно разместить за поддоном, используя многочисленные отверстия и крепления для стяжек.

Zalman Z5

Блок питания устанавливается в нижней части корпуса, в одном из двух положений. Вентиляционные отверстия на этот раз выполнены в виде перфорированной решетки, что является лучшим решением относительно применяемых в Z9 и Z11 штампованных щелей. Выламываемые заглушки карт расширения, к сожалению, модернизации не подверглись.

Zalman Z5

На задней панели размещен один из предустановленных 120-мм вентиляторов. Еще два посадочных места расположены на верхней панели.

Zalman Z5

Zalman Z5 определенно не подойдет для любителей использовать большое количество жестких дисков, поскольку корзина для накопителей может вместить лишь три 3,5-дюймовых устройства. Кроме того, в верхней ее части, имеются специальные крепления для установки твердотельного накопителя. Перед корзиной размещен фронтальный вентилятор типоразмера 120 мм.

Zalman Z5

В верхней корзине можно разместить до трех 5,25” устройств. Посредством специального переходника можно установить также и одно 3,5-дюймовое устройство.

Zalman Z5

Установленная система безвинтового крепления является не самой удачной среди знакомых нам аналогов. Нанесенные на нее обозначения могут сбить пользователя с толку, а в инструкции про способ использования и вовсе нет ни слова. Для того чтоб открыть защелку необходимо надавить на специальный ребристый уступ в нижней части конструкции.

Zalman Z5

Переднюю и верхнюю пластиковые панели при необходимости можно снять. Для этого нужно поддеть переднюю панель в нижней части и потянуть на себя.

Zalman Z5

Причем делать это нужно осторожно, поскольку передняя панель связана с верхней специальными зацепами.

Zalman Z5

За передней панелью скрыты два посадочных места для 120-мм вентиляторов, прикрытые съемным пылевым фильтром.

Zalman Z5 Zalman Z5

Еще два посадочных места под вентиляторы находятся на верхней панели.

Zalman Z5

Пылевые фильтры на верхней панели предусмотрены только для вентилятора, размещенному ближе к задней части корпуса. Интересной особенностью конструкции является то, что при условии использования USB 3.0 (для конфигурации Z5 Plus) провод для подключения интерфейсного разъема можно проложить между пластиковой панелью и металлической частью шасси.

Zalman Z5

Внутренне устройство корпуса выглядит довольно практичным и удобным. Единственным минусом, пожалуй, можно назвать лишь отсутствие пылевого фильтра для вентилятора на верхней панели.

Сборка

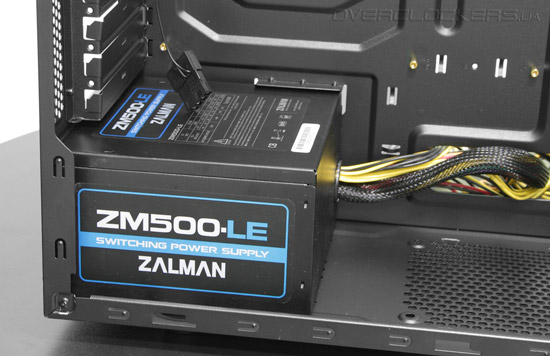

Несмотря на стандартные размеры корпуса, места внутри более чем достаточно для комфортной работы. Непосредственно процесс сборки ничем не отличается от такового для большинства других корпусов среднего уровня. Первым делом лучше всего закрепить блок питания и провести все необходимые провода к местам их подключения.

Zalman Z5

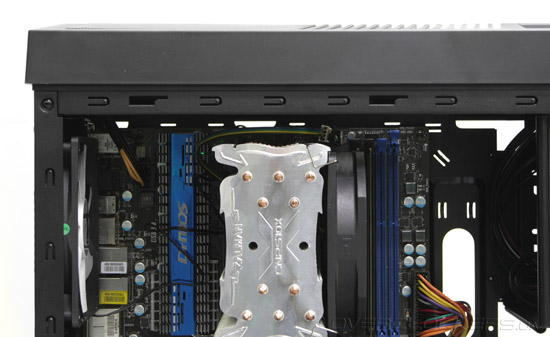

Затем следует установить материнскую плату и подключить ее к блоку питания и интерфейсным разъемам корпуса.

Zalman Z5

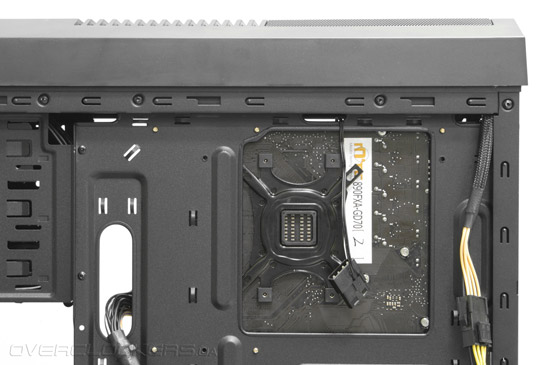

Благодаря вырезу в поддоне, процессорный кулер с «бекплейтом» можно закрепить уже после монтажа платы, однако делать это не очень удобно.

Zalman Z5

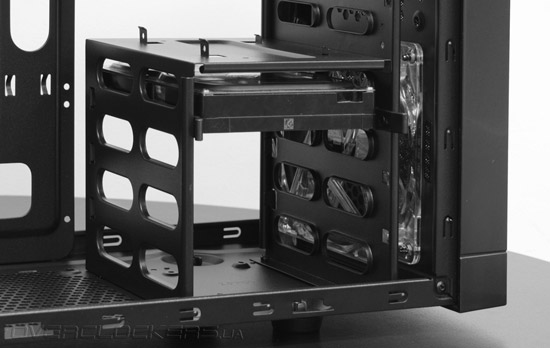

После, воспользовавшись комплектными салазками, нужно установить жесткий диск.

Zalman Z5

Далее установить опциональные комплектующие и соединить все воедино интерфейсными кабелями.

Zalman Z5

Конструкция корпуса позволяет без особого труда собрать довольно аккуратную систему. В случае использования не модульного БП, все незадействованные кабели легко скрываются за поддоном материнской платы. Провода панели органов управления и интерфейсных разъемов также можно проложить так, чтоб они не были заметны.

Zalman Z5

Единственный минус, это то, что как бы пользователь не старался собрать систему качественно, она все равно будет скрыта от глаз наблюдателя и даже небольшое акриловое окно в версии «плюс» кардинально не меняет ситуацию.


Тестовая конфигурация

В тестовом стенде были использованы следующие компоненты:
  • процессор: AMD Phenom II X6 1045 (2,7 ГГц);
  • материнская плата: MSI 890FXA-GD70 (AMD 890FX);
  • кулер: Zalman CNPS10X Performa (1500 об/мин);
  • память: AMD AP38G1338U2K (2x4GB DDR3 1333 Mhz);
  • видеокарта: MSI N560GTX Ti Twinfrozr II/OC (GeForce GTX 560 Ti);
  • жесткий диск: Samsung HD252HJ (250 Гбайт, 7200 об/мин, SATA2);
  • многофункциональная панель: Zalman ZM-MFC3;
  • блок питания: Zalman ZM500-LE (500 Вт).
Сравнение проводилось с обозначенными выше компонентами, размещенными вне корпуса.

На радиаторы VRM, северного моста и памяти были установлены термодатчики многофункциональной панели. Температуры CPU, графического адаптера и HDD снимались посредством специальных утилит. Использовалась ОС Windows 7 Home Premium. Для нагрузки соответствующих комплектующих были использованы: тест ОССТ 4.3.1 и пакет Aida 64 EE 1.70.1400. Обороты вращения корпусных вентиляторов были зафиксированы на своих номинальных максимальных значениях.

Частота центрального процессора была установлена на значении 3375 МГц, путем поднятия частоты НТТ до 250 МГц. Напряжение ЦП было увеличено до 1,48 В. Множители NB и НТ были понижены до значения 8x. Множитель частоты оперативной памяти был установлен в значение 5.33х для достижения ОЗУ частоты, наиболее близкой к номинальной. Все прочие компоненты, работали на рекомендуемых производителями настройках и частотах.


Результаты тестирования

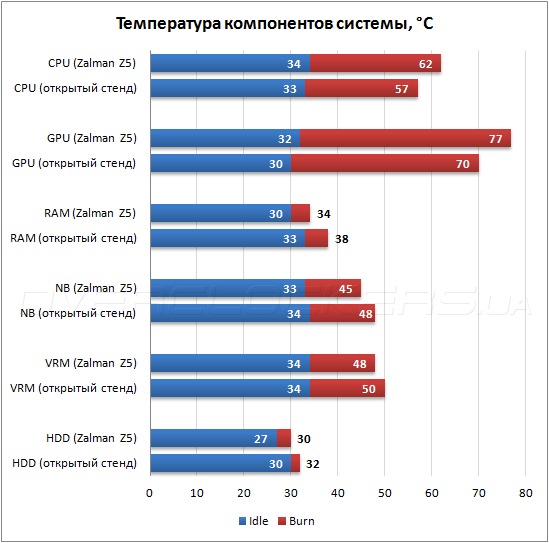

Тестирование Zalman Z5

Ожидаемо, Zalman Z5 смог обеспечить отличный уровень охлаждения комплектующих, даже при использовании всего двух установленных вентиляторов. По большинству из измеряемых показателей, температурный режим внутри корпуса оказался даже чуть лучшим, чем вне него.


Выводы

Корпус Zalman Z5 определенно вышел удачным. Решения и идеи, использованные производителем в устройствах Z9 и Z11 были пересмотрены и улучшены таким образом, чтобы они не сказались негативно на соотношении цены и качества. Не удивительно, что в рассмотренном сегодня корпусе сложно даже найти какие-либо недостатки. Zalman Z5 подойдет практически для любых задач, в нем можно без особого труда собрать как производительную рабочую систему, так и недорогой офисный ПК.

Плюсы:
  • отличное сочетание цены и качества;
  • удачный кабель-менеджмент;
  • хорошие возможности организации охлаждения;
  • традиционно хорошее качество изготовление;
  • оригинальный внешний вид.
Минусы:
  • не везде установлены пылевые фильтры.
Особенности:
  • всего три места для установки жестких дисков.
Zalman Z5 Выбор редакции: лучшая покупка
